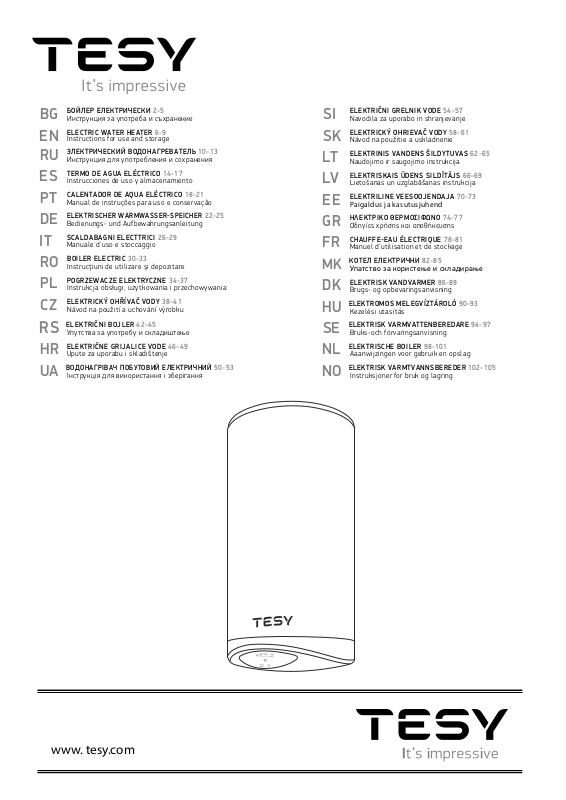

Tesy ModEco Cloud User guide

Page 1
БОЙЛЕР ЕЛЕКТРИЧЕСКИ
BG
Инструкция за употреба и съхранение
ELECTRIC WATER HEATER
EN
ЭЛЕКТРИЧЕСКИЙ ВОДОНАГРЕВАТЕЛЬ
RU
Инструкция для употребления и сохранения
TERMO DE AGUA ELÉCTRICO
ES
Instrucciones de uso y almacenamiento
CALENTADOR DE AQUA ELÉCTRICO
PT
Manual de instruções para uso e conservação
ELEKTRISCHER WARMWASSERSPEICHER
DE
Bedienungs- und Aufbewahrungsanleitung
SCALDABAGNI ELECTTRICI
IT
Manuale d'uso e stoccaggio
BOILER ELECTRIC
RO
Instrucţiuni de utilizare şi depozitare
POGRZEWACZE ELEKTRYCZNE
PL
Instrukcja obsługi, użytkowania i przechowywania
ELEKTRICKÝ OHŘÍVAČ VODY
CZ
Návod na použití a uchování výrobku
ELEKTRIČNI BOJLER
RS
Упутства за употребу и складиштење
ELEKTRIČNE GRIJALICE VODE
HR
Upute za uporabu i skladištenje
ВОДОНАГРІВАЧ ПОБУТОВИЙ ЕЛЕКТРИЧНИЙ 50-53
UA
Інструкція для використання і зберігання
2-5
6-9
14-17
26-29
30-33
34-37
38-41
42-45
46-49
18-21
10-13
22-25
ELEKTRIČNI GRELNIK VODE
SI
Navodila za uporabo in shranjevanje
ELEKTRICKÝ OHRIEVAČ VODY
SK
Návod na použitie a uskladnenie
ELEKTRINIS VANDENS ŠILDYTUVAS
LT
Naudojimo ir saugojimo instrukcija
ELEKTRISKAIS ŪDENS SILDĪTĀJS
LV
Lietošanas un uzglabāšanas instrukcija
ELEKTRILINE VEESOOJENDAJA
EE
Paigaldus ja kasutusjuhend
ΗΛΕΚΤΡΙΚO ΘΕΡΜΟΣΙΦΩΝΟ
GR
Οδηγίες χρήσης και αποθήκευσης
CHAUFFEEAU ÉLECTRIQUE
FR
Manuel d'utilisation et de stockage
КОТЕЛ ЕЛЕКТРИЧНИ
MK
Упатство за користење и складирање
ELEKTRISK VANDVARMER
DK
Brugs- og opbevaringsanvisning
ELEKTROMOS MELEGVÍZTÁROLÓ
HU
Kezelési utasítás
ELEKTRISK VARMVATTENBEREDARE
SE
Bruks-och förvaringsanvisning
ELEKTRISCHE BOILER
NL
Aaanwijzingen voor gebruik en opslag
ELEKTRISK VARMTVANNSBEREDER
NO
Instruksjoner for bruk og lagring
82-85
86-89
98-101
54-57
58-61
62-65
66-69
70-73
74-77
78-81
90-93
94-97
102-105
www. tesy.com
Page 2
    
BG
Уважаеми клиенти, Екипът на TESY сърдечно Ви честити новата покупка. Надяваме се, че новият
Ви уред ще допринесе за подобряване на комфорта във Вашия дом. Настоящото техническо описание и инструкция за експлоатация има за цел
да Ви запознае с изделиeтo и условията за неговото правилно монтиране и експлоатация. Инструкцията е предназначена и за правоспособните техници, които ще монтират първоначално уреда, демонтират и ремонтират в случай на повреда.
Моля, имайте предвид, че спазването на указанията в настоящата инструкция е преди всичко в интерес на купувача. Заедно с това е и едно от гаранционните условия, посочени в гаранционната карта, за да може купувачът да ползва безплатно гаранционно обслужване. Производителят не отговаря за повреди в уреда, причинени в резултат на експлоатация и/ или монтаж, които не съответстват на указанията и инструкциите в това ръководство.
Електрическият бойлер отговаря на изискванията на EN 60335-1, EN 60335­2-21.
I. 
Уредът е предназначен да обезпечава с гореща вода битови обекти, имащи водопроводна мрежа с налягане не повече от 6 bars (0.6 MPa).
Той е предназначен за експлоатация само в закрити и отопляеми помещения, в които температурата не пада под 4 °C и не е предназначен да работи в
непрекъснато проточен режим. Уредът е предназначен да работи в региони с твърдост на водата до 10 °dH. В случай, че бъде монтиран в регион с"по­твърда" вода е възможно много бързото натрупване на варовикови отлагания, които предизвикват характерен шум при загряване, а и бързо повреждане на ел.част. За региони с по твърди води се препоръчва почистване на уреда от натрупаните варовикови отлагания всяка година.
II.  
1. Номинална вместимост, литри - виж табелката върху уреда
2. Номинално напрежение - виж табелката върху уреда
3. Номинална мощност - виж табелката върху уреда
4. Номинално налягане - виж табелката върху уреда
Това не е водопроводно налягане. То е обявено за уреда и се
отнася до изискванията на стандартите за безопасност.
5. Тип на бойлера - затворен акумулиращ водонагревател, с топлоизолация
6. Дневно потребление на електроенергия - виж Приложение I
7. Обявен товарен профил - виж Приложение I
8. Количеството на смесена вода при 40 °C V40 в литри - виж Приложение I
9. Максимална температура на термостата - виж Приложение I
10. Фабрично зададени температурни настройки - виж Приложение I
11. Енергийна ефективност при подгряване на водата - виж Приложение I
III.  
Бойлерът да се монтира само в помещения с нормална пожарна обезопасеност.
•
Не включвайте бойлера без да сте се убедили, че е пълен с вода.
•
ВИМАНИЕ! НЕПРАВИЛНИЯТ МОНТАЖ И СВЪРЗВАНЕ НА УРЕДА ЩЕ ГО НАПРАВИ ОПАСЕН С ТЕЖКИ
ПОСЛЕДСТВИЯ ЗА ЗДРАВЕТО И ДОРИ СМЪРТ НА ПОТРЕБИТЕЛИТЕ. ТОВА СЪЩО МОЖЕ ДА ДОВЕДЕ ДО ЩЕТИ ЗА ИМУЩЕСТВО ИМ, КАКТО И НА ТОВА НА ТРЕТИ ЛИЦА, ПРИЧИНЕНИ ОТ НАВОДНЯВАНЕ, ВЗРИВ, ПОЖАР. Монтажа, свързването към водопроводната мрежа и свързването към електрическата мрежа трябва да се изпълнят от правоспособни техници. Правоспособен техник е лице, което има съответните компетенции съгласно нормативната уредба на съответната държава.
При свързване на бойлера към електрическата мрежа да се внимава за правилното свързване
•
на защитния проводник (при модели без шнур с щепсел). При вероятност температурата в помещението да спадне под 0°С, бойлерът трябва да
•
се източи (следвайте процедурата описана в т.V, подточка 2 "Свързване на бойлера към водопроводната мрежа"). При модели с възможност за настройка, може да се използва режим против замръзване, като се спазват условията в параграф VII.
При експлоатация (режим на нагряване на водата), е нормално да капе вода от отвора за
•
източване на предпазния клапан. Същият трябва да бъде оставен открит към атмосферата. Трябва да бъдат взети предварителни мерки за отвеждане или събиране на изтеклото количество за избягване на щети, като не трябва да се нарушават изискванията описани в т. 2 от параграф V
По време на загряване от уреда може да има шум от свистене (завираща вода). Това е нормално
•
и не индикира повреда. Шумът се засилва с времето и причината е натрупания варовик. За да бъде премахнат шума е необходимо уредът да бъде почистен. Тази услуга не е предмет
•
на гаранционно обслужване. За безопасната работа на бойлера, възвратно-предпазния клапан редовно да се почиства
•
и преглежда дали функционира нормално /да не е блокиран/, като за районите със силно варовита вода да се почиства от натрупания варовик. Тази услуга не е предмет на гаранционното обслужване.
Забраняват се всякакви промени и преустройства в конструкцията и електрическата схема на
бойлера. При констатиране на такива гаранцията за уреда отпада. Като промени и преустройства се разбира всяко премахване на вложени от производителя елементи, вграждане на допълнителни компоненти в бойлера, замяна на елементи с аналогични неодобрени от производителя.
Ако захранващият шнур (при моделите окомплектовани с такъв) е повреден, той трябва да
•
бъде заменен от сервизен представител или лице с подобна квалификация, за да се избегне всякакъв риск.
Този уред е предназначен да бъде използван от деца на 8 и над 8 годишна възраст и хора с
•
намалени физически, чувствителни или умствени способности, или хора с липса на опит и познания, ако са под нaблюдение или инструктирани в съответствие с безопасната употребата на уреда и разбират опасностите, които могат да възникнат.
Децата не трябва да си играят с уреда.
•
Почистването и обслужването на уреда не трябва да се извършва от деца, които не са под
•
надзор.
2
Page 3
IV.     
Уредът се състои от корпус, фланец в долната си част /при бойлери за вертикален монтаж/ или в страни /при бойлери за хоризонтален монтаж/, предпазен пластмасов панел и възвратно-предпазен клапан.
1. Корпусът се състои от стоманен рeзервоар (водосъдържател) и
кожух (външна обвивка) с топлоизолация между тях от екологично чист високоплътен пенополиуретан, и две тръби с резба G ½“ за подаване на студена вода (със син пръстен) и изпускане на топла (с червен пръстен). Вътрешния резервоар e oт черна стомана защитена със специално стъкло-керамично или емайлово покритие.
2. На фланеца е монтиран електрически нагревател. При бойлерите
със стъкло-керамично покритие е монтиран и магнезиев протектор. Електрическият нагревател служи за нагряване на водата в резервоара и се управлява от термостата, който автоматично поддържа определена температурата. Уредът разполага с вградено устройство за защита от прегряване (термоизключвател), което изключва нагревателя от електрическата мрежа, когато температурата на водата достигне твърде високи стойности.
3. Възвратно-предпазният клапан предотвратява пълното
изпразване на уреда при спиране на подаването на студена вода от водопроводната мрежа. Той защитава уреда от повишаване на налягането във водосъдържателя до стойност по-висока от допустимата при режим на загряване (при повишаване на температурата водата се разширява и налягането се повишава), чрез изпускане на излишъка през дренажния отвор.
Възвратно-предпазният клапан не може да защити уреда
при подавано от водопровода налягане по-високо от
обявеното за уреда.
V.   
ВИМАНИЕ! НЕПРАВИЛНИЯТ МОНТАЖ И СВЪРЗВАНЕ НА УРЕДА
ЩЕ ГО НАПРАВИ ОПАСЕН С ТЕЖКИ ПОСЛЕДС ТВИЯ ЗА ЗДРАВЕТО И ДОРИ СМЪРТ НА ПОТРЕБИТЕЛИТЕ. ТОВА СЪЩО МОЖЕ ДА ДОВЕДЕ ДО ЩЕТИ ЗА ИМУЩЕСТВО ИМ, КАКТО И НА ТОВА НА ТРЕТИ ЛИЦА, ПРИЧИНЕНИ ОТ НАВОДНЯВАНЕ, ВЗРИВ, ПОЖАР. Монтажа, свързването към водопроводната мрежа и свързването към електрическата мрежа трябва да се изпълнят от правоспособни техници. Правоспособен техник е лице, което има съответните компетенции съгласно нормативната уредба на съответната
държава.
1. 
Препоръчва се монтирането на уреда да е максимално близко до местата за използване на топла вода, за да се намалят топлинните загуби в тръбопровода. При монтаж в баня той трябва да бъде монтиран на такова място, че да не бъде обливан с вода от душ или душ-слушалка. При монтаж към стена - уредът се окачва за носещaтa планкa монтиранa към корпуса му. Окачването става на две куки (min. Ø 10 mm) закрепени надеждно към стената (не са включени в комплекта за окачване). Конструкцията на носещата планка, при бойлери за вертикален монтаж е универсална и позволява разстоянието между куките да бъде от 220 до 310 мм - фиг. 1a.
За избягване причиняването на вреди на потребителя и на
трети лица в случаи на неизправност в системата за снабдяване с топла вода е необходимо уреда да се монтира в помещения имащи подова хидроизолация и дренаж в канализацията. В никакъв случаи не с лагайте под уреда предмети, които не са водоустойчиви. При монтиране на уреда в помещения без подова хидроизолация е необходимо да се направи защитна
вана под него с дренаж към канализацията.
Забележка: защитната вана не влиза в комплекта и се избира/
закупува от потребителя.
2.      
Фиг.4: a - за вертикален; Където: 1-Входяща тръба; 2 – предпазен клапан; 3-редуцир вентил (при налягане във водопровода над 0.6 MPa); 4- спирателен кран; 5 – фуния с връзка към канализацията; 6-маркуч; 7 – кран за източване на бойлера При свързването на бойлера към водопроводната мрежа трябва да се имат предвид указателните цветни знаци /пръстени/ на тръбите: син
- за студена /входящата/ вода, червен - за гореща / изходящата/ вода. Задължително е монтирането на възвратно-предпазния клапан, с който е закупен бойлера. Той се поставя на входа за студена вода, в съответствие със стрелката на корпуса му, която указва посоката на входящата вода.
Изключение: Ако местните регулации (норми) изискват
използването на друг предпазен клапан или устройство (отговарящ на EN 1487 или EN 1489), то той трябва да бъде закупен допълнително. За устройства отговарящи на EN 1487 максималното обявено работно налягане трябва да бъде 0.7 MPa. За други предпазни клапани, налягането на което са калибрирани трябва да бъде с 0.1 MPa под маркираното на табелката на уреда. В тези случаи възвратно предпазния клапан доставен с уреда не трябва да се използва.
Не се допуска друга спирателна арматура между възвратно-
предпазния клапан (предпазното устройство) и уреда.
Наличието на други (стари) възвратно-предпазни клапани
може да доведе до повреда на вашия уред и те трябва да се
премахнат.
Не се допуска навиването на клапана към резби с дължина над 10 мм., в противен случай това може да доведе до повредата му на вашия клапан, което е опасно за вашия уред.
При бойлерите за вертикален монтаж предпазният клапан трябва да бъде свързан към входящата тръба при свален пластмасов панел на уреда. След като е монтиран той трябва да бъде в позиция, както е показано на фиг.2.
Възвратно-предпазният клапан и тръбопровода от него към бойлера трябва да бъдат защитени от замръзване. При дрениране с маркуч – свободният му край трябва винаги да е отворен към атмосферата (да не е потопен). Маркуча също трябва да е осигурен срещу замръзване.
За да напълните уреда с вода, първо отворете само крана за топла вода на смесителната батерия след него. След това отворете крана за студена вода преди него. Уредът е напълнен, когато от смесителната батерия потече непрекъсната струя вода. Затворете крана за топла вода. Когато се налага изпразване на бойлера, е задължително първо да прекъснете електрическото захранване към него. Спрете подаването на вода към уреда. Отворете крана за топла вода на смесителната батерия. Отворете крана 7 (фиг. 4) за да източите водата от бойлера. Ако в инсталацията не е инсталиран такъв, бойлерът може да бъде източен директно от входящата му тръба, като предварително бъде разкачен от водопровода При свалянето на фланеца е нормално да изтекат няколко литра вода останали във водосъдържателя.
При източване трябва да се вземат мерки за
предотвратяване на щети от изтичащата вода.
В случай, че налягането във водопроводната мрежа надвишава посочената стонойст в параграф I по-горе, то е необходимо да се монтира редуцир вентил, в противен случай бойлера няма да бъде експлоатиран правилно. Производителят не поема отговорност за произтеклите проблеми от неправилна експлоатация на уреда.
3.    .
Преди да включите електрическото захранване, уверете се че
уреда е пълен с вода.
3.1. При моделите снабдени със захранващ шнур в комплект с
щепсел свързването става, като той бъде включен в контакт. Разединяването от електрическата мрежа става, като изключите
щепсела от контакта.
Контактът трябва да бъде правилно свързан към отделен
токов кръг осигурен с предпазител. Той трябва да бъде
заземен.
3.2. Водонагреватели окомплектовани със захранващ шнур без
щепсел
Уредът трябва да бъде свързан към отделен токов кръг от стационарната електрическата инсталация, осигурен с предпазител с обявен номинален ток 16А (20A за мощност > 3700W). Свързването трябва да е постоянно – без щепселни съединения. Токовият кръг трябва да бъде осигурен с предпазител и с вградено устройство, което осигурява разединяване на всички полюси в условията на свръхнапрежение категория III. Свързването на проводниците на захранващия шнур на уреда трябва да бъде изпълнено както следва:
Проводник с кафяв цвят на изолацията – към фазовия проводник
•
от електрическата инсталация (L) Проводник със син цвят на изолацията – към неутралния
•
проводник от електрическата инсталация (N) Проводник със жълто-зелен цвят на изолацията – към защитния
•
проводник от електрическата инсталация ⏚
3.3. Водонагревател без захранващ шнур
Уредът трябва да бъде свързан към отделен токов кръг от стационарната електрическата инсталация, осигурен с предпазител с обявен номинален ток 16А (20A за мощност > 3700W). Свързването се осъществява с медни едножилни (твърди) проводници - кабел 3 x 2,5 mm² за обща мощност 3000W (кабел 3 x 4.0 mm² за мощност > 3700W). В електрическия контур за захранване на уреда трябва да бъде вградено устройство, което осигурява разединяване на всички полюси в условията на свръхнапрежение категория III. За да се монтира захранващия електрически проводник към бойлера е необходимо да се свали пластмасовия капак (фиг. 2а). Свързването на захранващите проводници трябва да е в съответствие с маркировките на клемите, както следва:
фазовия към означение A или А1 или L или L1
•
неутралния към означение N (B или B1 или N1)
•
Задължително е свързването на защитният проводник към
•
винтовото съединение, означено със знак ⏚
ВИМАНИЕ! Изолацията на захранващите проводници от
електрическата инсталация трябва да бъдe защитенa от допир с фланеца на уреда (в зоната под пластмасовия капак). Примерно с изолационен шлаух с температурна устойчивост по-голяма от 90°C.
BG
3Български
Page 4
След монтаж, пластмасовият капак се поставя отново!
BG
  .3:
TS – термоизключвател; TR/EC – терморегулатор/ електронен блок; R – нагревател; F – фланец; S– сензор
VI.     
Магнезиевият аноден протектор допълнително защитава вътрешната повърхност на водосъдържателя от корозия. Той е износващ се елемент, който подлежи на периодична подмяна, която е за сметка на потребителя. С оглед на дългосрочната и безаварийна експлоатация на Вашия бойлер производителят препоръчва периодичен преглед на състоянието на магнезиевия анод от правоспособен техник и подмяна при необходимост, като това може да стане по време на периодичната профилактика на уреда. За извършване на подмяната се обърнете към оторизиран сервиз или правоспособен техник!
VII.   .
Този уред има четири основни режима на работа: "Stand by", "Нагряване"
- за поддържане на зададена температура, "Smart Control" - непрекъснато самообучаващ се режим с автоматично избиране на температурата на загряване независимо от активния работен режим и : Smart Home " - за дистанционен мониторинг и управление. Като допълнителни екстри могат да се отбележат, наличие на звуков сигнал при натискане на бутоните, предпазване от замръзване на бойлера, функция "Антилегионела".
1.    
Преди първоначално включване на уреда се уверете, че е свързан правилно към електрическата мрежа и е напълнен с вода. Включването на бойлера се осъществява посредством устройството вградено в инсталацията описано в подточка 3.3 от параграф V или свързване на щепсела с контакта (ако модела е с шнур с щепсел).
2.       
модула Вие имате информация за активността на връзката. Индикаторът свети постоянно, когато има осъществена Wi-Fi връзка с
уреда и мига, когато връзката е прекъсната. Локално управление (Indoor)
За уреди предвидени да работят с локална връзка без необходимост от интернет свързаност, индикаторът - мига.
Достъпът до уреда може да се осъществи посредством мобилни устройства (телефон, таблет, PC). Подробни инструкции за дистанционна работа с уреда, може да намерите в инструкцията "Инструкция за използване на вграден безжичен комуникационен модул (Wi-
Fi)
"
, предоставена в комплекта на Вашия уред.
Управление през интернет(Outdoor)
1
2
3
На контролния панел на уреда се извежда информация за работата и състоянието на бойлера. Обозначение на бутоните и елементите:
6
5
4
❶ - Контролен панел ❷ - Индикатор на регистриран проблем ❸ - Бутон „Stand by”/ "ON"; ❹ - Индикатор на Wi- Fi мо ду ла ❺ - Бутон за избор на работен режим ❻ - Индикатор на зададената и действителната температура на водата
3.     
     
Натиснете бутона за да включите управлението на уреда . На контролния панел се визуализира зададеният работен режим.
Натиснете отново бутон за да изключите електронното управление. Активира се режим “Stand By” и уреда автоматично влиза в режим “ ”. На контролния панел остава засветен бутон , бутон ⯈ и индикатора на Wi-Fi връзката.
  Wi-Fi 
•
Уредите с вградено Wi-Fi комуникационно устройство имат възможност за свързване със система за дистанционно управление и мониторинг в реално време. Посредством индикатора на Wi-Fi
router
WLAN
За уреди предвидени да работят с Wi-Fi мрежи и връзка с интернет, индикаторът е представен със символ - .
Подробни инструкции за управление на уреда през интернет, може да намерите в инструкцията "Инструкция за използване на вграден
безжичен комуникационен модул (Wi-Fi)", предоставена в комплекта
на Вашия уред. В случай, че индикатора за Wi-Fi връзка не е наличен на Вашия
контролен панел, то Вие разполагате с базов модел на тази гама уреди. Вие може да управлявате Вашия уред в режим "Ръчно управление" през контролния панел.
Внимание!
мониторинг и управление, може да се извърши чрез
натискане на бутон
 " "
•
Управлението в Активният режим и текущото състояние на уреда се показват на чрез светлинен индикатор на контролния панел:
Активен режим (зададена температура) и скала за индикация на температурата
Излизането от режима на дистанционен
⯈
.
"Ръчно управление" се осъществява с бутон
WLAN
⯈.
4
Page 5
Чрез бутона ⯈ се избира работен режим. Имате възможност да
45°C
75°C
60°C ECO
изберете един от четирите режима 4
5 °C, 60 °C, ECO или 75 °C.
Всеки път, когато натиснете този бутон, се избира режим в последователност, която преминава от 4
5°C, 60°C, ECO или 75°C
следва:
Режими 4
5 °C
В този режим уредът ще загрeе водата до температура приблизително 4
5 °C. На контролния панел, светлинния индикатор дава обратна връзка за направения избор. По време на загряване, първият сектор на светлинната скала мига. При достигане на зададената температура секторът от скалата светва постоянно.
Режими
60 °C
В този режим уредът ще загреe водата до температура приблизително 60
°C.
На контролния панел, светлинния индикатор дава обратна връзка за направения избор. По време на загряване първи и втори сектор на светлинната скала мигат. При загряване на водата до 4
5 °C, първи сектор светва постоянно, а втори сектор на скалата продължава да мига. При
достигане на зададената температура (60°С), и двата сектора
от скалата светват постоянно. Режими
75 °C В този режим уредът ще загреe водата до температура приблизително 75 На контролния панел, светлинния индикатор дава обратна връзка
за направения избор. По време на загряване първи, втори и трети сектор на светлинната скала мигат. При загряване на водата до 4 първи сектор светва постоянно, а втори и трети сектор на скалата продължава да мига.
При загряване на водата до 6
0 °C, и втори сектор светват постоянно, а трети сектор на скалата продължава да мига. При
достигане на зададената температура (75°С), цялата скалата
светва постоянно. Режими ЕСО (самообучителен режим)
Този работен режим е подходящ преди всичко при наличие на затвърдени навици по отношение потреблението на топла вода (пример: къпете се всеки ден приблизително по едно и също време). За работа на водонагревателя в режим "Eco" натискайте бутон ⯈, до появата на светлинна индикация  на контролния панел. Първата седмица, през която се извършва обучението на уреда според навиците на домакинствотo, и водата се загрява до 70°С. След този период максималната стойност на загряване на водата е съгласно реалната потребност. По време на загряване цялата светлинна скала мига. При загряване на водата до 4 сектор на скалата продължават да мигат. 6
0 °C и втори сектор светват постоянно, а трети сектор на скалата
продължава да мига. При
5 °C, първи сектор светва постоянно, а втори и трети
При загряване на водата до
достигане на температура 70°С, цялата
скалата светва постоянно. В режимите " ECO " ел. бойлер изработва собствен алгоритъм
на работа, за да гарантира спестяване на разходи за енергия, съответно да намали Вашата сметка за електричество, но да запази максимално комфорта при употреба.
Внимание! Електрическия бойлер TESY, който притежавате
е с максимално висок енергиен клас. Класът на уреда е
гарантиран само при работа на уреда в режим ECO, поради
значителните икономии от енергия, които се генерират.
Принцип на работа: след избора на режима "Еко", уредът ще изучи вашите навици и ще си изработи сам седмична програма, така че да ви осигури нужното количество вода, в съответния момент, в който се нуждаете от нея, но и така че да генерира икономия от енергия и да намали сметката Ви за електричество. Принципа на работа изисква период на самообучение, който трае една седмица, след което режим "Еко" автоматично възпроизвежда проучения цикъл на работа и започва да натрупва икономия от енергия без да нарушава Вашият комфорт, изчислен на база изследваните Ви навици. Уредът продължава да следи навиците Ви и да се самообучава непрекъснато. В случай че променяте често навиците си, уредът не би могъл да изработи съвсем точен алгоритъм, който да гарантира вашият комфорт и да осигурява топла вода точно когато ви е необходима.
Забележка: При отпадане на захранването, уредът си запазва настройките до 12 часа.
При необходимост от еднократно загряване на водата до максимална температура, при активиран ЕСО режим, изберете режим 75 °C. При тази промяна ЕСО алгоритъма се запазва. При връщане отново в ЕСО режим, работата на водонагревателя продължава по изработения алгоритъм.
5Български
както
°C.
5 °C,
 " "
Функцията "
против замръзване"
е активна при режим "Stand By". Ако възнамерявате да не използвате водонагревателя за дълго време, защитете съдържанието му от замръзване като натиснете бутон , за да активирате функция "Против замръзване", при което водонагревателят ще поддържа температурата на водата на приблизително 10 °C.
ВАЖНО: Електрическото захранване на уреда трябва да бъде
включено. Предпазния клапан и тръбопровода от него към
уреда задължително трябва да са осигурени срещу замръзване
 "   "
•
За да се осъществи функцията е важно бойлера да бъде в режим
.
"Stand by". Осъществява се чрез задържане на бутоните и ⯈ за минимум 10 секунди. През тези 10 секунди, Вие трябва да чуете два звукови сигнала. Първият е "тест", ще ви светнат всички символи на панела и при продължаване на задържане на бутоните ще чуете втория сигнал, който вече символизира че сте върнали уреда към фабрични настройки.
 ""
•
Ниската температура на водата в бойлера, създава благоприятна среда за развитие на микроорганизми и най-вече бактерията Легионела, която може да е изключително опасна за човешкия организъм. Функция Антилегионела/ Дезинфекция е иновативната функция и се включва автоматично с цел да предпази бойлера от зараждането на бактерии в топлата вода. В случай, че в продължение на 7 дни водата във водонагревателя не достигне температура 65 °C, се включва функцията антиолегионела. Водата във водонагревателя се затопля до 65 °C и се поддържа в продължение на 60 минути.
4.  
При регистриран проблем в устройството всички символи изгасват. Символът светва на панела и започва да мига. Едновременно с това нагревателят на уреда се изключва (уредът спира да загрява) и индикацията за работен режим изгасва. Различните грешки са кодирани с различен брой премигвания на символа (мига N пъти и изгасва за 2 секунди).
Списък на грешките, и техните кодове:
Код на грешката
/брой премигвания/
грешка 1
1
грешка 2
2
грешка 3
3
грешка 4
4
грешка 5 Включен нагревател на сухо
5
грешка 6
6
Внимание!
2 часа, уредът
Необходимо е да откриете ефирната безжична мрежа излъчвана от бойлера: "TCHхххххххх" и да се свържете към нея (чрез смартфон, таблет,
лаптоп).
Забележка: При индикация за регистрирана някоя от горе изброените грешки, моля свържете се с оторизиран сервиз!
Сервизите са посочени в гаранционната карта.
При спиране или изключване на захранването повече от
регистрира грешка
Наименование на грешката
Долният датчик е прекъснат
Долният датчик е на късо
Горният датчик е прекъснат
Горният датчик е на късо
Настройка на дата и час
"
 6".
VIII.  
При нормална работа на бойлера, под въздействието на високата температура на повърхността на нагревателя се отлага варовик /т.н.котлен камък/. Това влошава топлообмена между нагревателя и водата. Температурата на повърхността на нагревателя и в зоната около него се повишава. Появява се характерен шум /на завираща вода/. Терморегулатора започва да включва и изключва по-често. Възможно е "лъжливо" задействане на температурната защита. Поради това производителят на този уред препоръчва профилактика на всеки две години на Вашият бойлер от оторизиран сервизен център или сервизна база, като услугата е за сметка на клиента. Тази профилактика трябва да включва почистване и преглед на анодния протектор (при бойлери със стъклокерамично покритие), който при необходимост да се замени с нов. За да почистите уреда използвайте влажна кърпа. Не използвайте абразивни или съдържащи разтворител почистващи вещества.
      ,     .
     
Старите електроуреди съдържат ценни материали и поради това не трябва да се изхвърлят заедно с битовата смет! Молим Ви да съдействате с активния си принос за опазване на ресурсите и околната среда и да предоставите уреда в организираните изкупвателни пунктове (ако има такива).
BG
Page 6
INSTRUCTIONS FOR USE AND STORAGE
EN
Dear Customers, TESY’s team would like to congratulate you on your new purchase. We hope that your new appliance will bring more comfort to your home.
The purpose of the technical description and operation manual is to acquaint you with the product and the conditions of its proper installation and use. These instructions are also intended for qualied technicians who will perform the initial installation or disassembly and repairs in the event of a breakdown. Please consider that adherence to the present instructions will primarily be of interest to the consumer, but along with this, it is also one of the warranty conditions, specied in the warranty card, so that the consumer can benet from the free warranty services. The producer is not responsible for damages of the appliance resulting from operation and/or installation which are not in compliance with the instructions in this manual. The electric water heater conforms to the requirements of EN 60335-1, EN 60335-2-21.
I. INTENDED USE
The appliance is intended to supply hot water to households equipped with a piping system with pressure below 6 bar (0.6 Mpa).
It is designed to operate only in closed and heated premises where the temperature is not lower than 4°C and it is not designed to operate in a continuous protracted regime. The appliance is designed to operate in regions where the water hardness is not more than 10°dH. If it is
installed in a region where the water is harder, it is possible limestone precipitation to accumulate very fast. This can cause specic noise during heating, as well as fast damaging of the electrical part. For regions with harder water yearly cleaning of the limestone precipitation
in the appliance is recommended.
II. TECHNICAL PARAMETERS
1. Nominal volume, litres - see the appliance’s rating plate
2. Nominal voltage - see the appliance’s rating plate
3. Nominal power consumption - see the appliance’s rating plate
4. Nominal pressure - see the appliance’s rating plate
This is not the water mains pressure. This is the pressure that is
declared for the appliance and refers to the requirements of the
safety standards.
5. Water heater type – closed type accumulating water heater, with
thermal insulation
6. Daily energy consumption – see Annex I
7. Rated load prole – see Annex I
8. Quantity of mixed water at 40°C V40 in litres – see Annex I
9. Maximum temperature of the thermostat – see Annex I
10. Default temperature settings – see Annex I
11. Energy efficiency during water heating – see Annex I
III. IMPORTANT RULES
The water heater must be mounted only in premises with normal re resistance.
•
Do not switch on the water heater unless you have ensured that it is lled with water.
•
ATTENTION! IMPROPER INSTALLATION AND CONNECTION OF THE APPLIANCE WILL MAKE IT HAZARDOUS WITH
GRAVE HEALTH CONSEQUENCES AND MAY CAUSE EVEN DEATH OF USERS. IT MAY ALSO DAMAGE THEIR PROPERTY, THAT OF THIRD PARTIES, AS A RESULT OF FLOODING, EXPLOSION, FIRE. Installation, connection to the water mains and connection to power lines must be carried out by qualied technicians. A qualied technician means a person who has appropriate competencies pursuant to the regulations of the relevant state
Upon connecting the water heater to the electric mains care must be taken to correctly connect
•
the safety lead (for models without power cord with a plug). If it is likely for the temperature in the room to fall below 0°C, the water heater must be drained
•
(follow the procedure described in section V, subsection 2 ‘’Water heater’s piping connection”). For models with possibility for adjustment, anti-frost mode can be used following the conditions in section VII. During use (water heating mode), dripping of water from the safety return-valve’s drainage opening
•
is normal. The latter must be left open to the atmosphere. Measures should be taken to lead and collect the leakages in order to prevent damages, ensuring that this meets the requirements described in item 2 of section V. During heating the appliance may produce a hissing noise (boiling water). This is normal and does not
•
indicate any damage. The noise gets louder with time and the reason for this is the accumulation of limestone.
To remove the noise the appliance must be cleaned from limestone. This type of cleaning is not
•
covered by the warranty. In order to secure the water heater’s safe operation, the safety return-valve must undergo regular
•
cleaning and inspections for normal functioning (the valve must not be obstructed), and for the regions with highly calcareous water it must be cleaned from the accumulated lime scale. This type of cleaning is not covered by the warranty.
All alterations and modications to the water heater’s construction and electrical circuitry are forbidden. If
such alterations or modications are found during inspection, the appliance’s warranty shall be considered as null and void. Alterations and modications mean the removal of elements incorporated by the manufacturer, incorporation of additional components into the water heater, replacement of elements by similar elements unapproved by the manufacturer.
If the power supply cord (of models that have one) is damaged, it must be replaced by a service
•
representative or a person with similar qualication, to avoid any risk. This appliance can be used by children of 8 years of age and above, and also by persons with
•
reduced physical, sensory or mental capabilities or lack of experience and knowledge if they are supervised or have been instructed about the use of the appliance in a safe way and understand the hazards involved.
Children should not play with the appliance.
•
Cleaning and user maintenance should not be performed by children without supervision.
•
6
Page 7
IV. DESCRIPTION AND PRINCIPLE OF OPERATION
The appliance consists of a body, ange at the bottom side (for water heaters intended for vertical mounting) or at the sides (for water heaters intended for horizontal mounting), protective plastic panel and a safety-return valve.
1. The body consists of a steel reservoir (water tank) and a housing
(outer shell) with thermal insulation placed in-between made of ecologically clean high density polyurethane, and two pipes with thread G½‘’ for cold water supply (marked by a blue ring) and hot water outlet pipe (marked by a red ring). The inner tank may be made of steel protected from corrosion by a special glass-ceramic or enamel coating. The vertical water heaters may be equipped with a built-in heat exchanger (boiler tube). The boiler tube’s entrance and exit are located at the sides and represent pipes with thread G ¾“.
2. An electric heater is installed to the ange. Water heaters with glass-
ceramic coating are equipped with a magnesium protector as well. The electric heater is used for heating the water in the tank and is operated by the thermostat, which automatically maintains the set temperature. The device has a built-in overheating safety device (thermal circuit breaker), which switches o the heater from the electrical mains when the water temperature reaches excessive values.
3. The safety-return valve prevents the appliance’s complete emptying
if the cold water supply stops from the water mains. The valve protects the appliance from pressure increases higher than the allowed value during heating mode (an increase of temperature causes water expansion and therefore pressure increase) by releasing the excess pressure through the drainage opening.
The safety-return valve cannot protect the appliance in the event
of water mains pressure that is higher than the pressure stated for
the appliance.
V. MOUNTING AND SWITCHING ON
ATTENTION! IMPROPER INSTALLATION AND CONNECTION OF THE
APPLIANCE WILL MAKE IT HAZARDOUS WITH GRAVE HEALTH CONSEQUENCES AND MAY CAUSE EVEN DEATH OF USERS. IT MAY ALSO DAMAGE THEIR PROPERTY, THAT OF THIRD PARTIES, AS A RESULT OF FLOODING, EXPLOSION, FIRE. Installation, connection to the water mains and connection to power lines must be carried out by qualied technicians. A qualied technician means a person who has appropriate competencies pursuant to the regulations of the relevant state
1. Mounting
We recommend the device to be mounted in close proximity to locations where hot water is used in order to reduce heat losses during transportation in the pipelines. If the device is mounted in a bathroom, it should be in such a place so as not to be poured with water from the showerhead or a portable showerhead attachment. For wall-mounting, the appliance must be axed to a wall by means of the mounting brackets attached to the unit’s body. Wall-mounting is carried out by means of two hooks (min. Ø 10 mm) set rmly in the wall (not included in the mounting set). The mounting bracket’s construction designed for water heaters intended for vertical mounting is universal and allows a distance between the hooks of 220 to 310 mm (g. 1a).
In order to prevent injury to the user and/or third persons in the
event of faults in the system for hot water supply, the appliance must be installed in premises with oor hydro insulation and drainage to the sewerage. Under no circumstances should you place objects which are not waterproof under the appliance. If the appliance is installed in premises without oor hydro insulation, a protective tub with drainage to the sewerage must be in place under the appliance.
Note: The set does not include a protective tub and it should be
chosen/purchased by the user.
2. Connecting the water heater to the water supply system
Fig. 4: a – for vertical installation Where: 1 - Inlet pipe; 2 - safety valve; 3 - reducing valve (for pressure in the water mains higher than 0.6 MPa); 4 - stop valve; 5 - funnel connected to the sewerage; 6 – hose; 7 – drain water tap. Upon connecting the water heater to the water mains you must consider the indicative colour markings (rings) axed to the pipes: blue for cold (incoming) water, red for hot (outgoing) water. The mounting of the safety return-valve supplied with the water heater is obligatory. The safety return-valve must be mounted on the cold water supply pipe, in accordance with the direction of the arrow stamped on its body, indicating the direction of the incoming water.
Exception: If the local regulations (norms) require the use of
another protection valve or device (which conforms to EN 1487 or EN 1489), then it must be purchased additionally. For device operating in accordance with EN 1487 the declared maximum operational pressure must be no more than 0.7 MPa. For other protection valves, the pressure at which they are calibrated must be 0.1 MPa lower than the one marked on the appliance’s plate. In these cases the safety valve which the appliance is supplied with should not be used.
Other type of stopping armature is not allowed between the
protection return valve (the protective device) and the appliance.
English
7
The presence of other (old) safety return-valves may lead to a
breakdown of your appliance and they must be removed.
The attaching of the safety return-valve to threads longer than 10
mm is not allowed; otherwise this may damage the valve and
therefore pose danger to your appliance.
For water heaters for vertical mounting, the safety valve has to be
connected to the incoming pipe with the safety plastic panel of
the appliance being taken o. After installing the appliance it should be in
the position shown in Fig.2.
The safety-return valve and the pipe between the valve and the
water heater must be protected from freezing. In case of hose draining its free end must be always open to the atmosphere (not to be immersed). Make sure that the hose is also protected from freezing.
To ll the water heater with water rst open the hot-water tap of the water-mixing faucet. Then open the cold-water tap of the water-mixing faucet. The appliance is full when a constant stream of water ows from the water-mixing faucet. Then close the hot water tap. When you have to empty the water heater, rst you must cut o its power supply. Then stop feeding water to the appliance. Open the hot­water tap of the water-mixing faucet. Open tap 7 (g. 4) in order to drain the water from water tank. If there is no such tap built in the pipeline, the water heater can be drained directly from the inlet pipe of the water tank, having it disconnected from the water mains prior to this When removing the ange, it is normal for several litres of water, which have remained in the water tank, to be discharged.
Measures must be taken to prevent damages by the discharged
water.
If the pressure in the water mains piping exceeds the value specied in paragraph I above, a pressure-reducing valve must be installed, otherwise the water heater will not be correctly operated. The manufacturer will not bear any liability for problems arising from
improper operation of the appliance.
3. Connecting the water heater to the electrical mains
Make sure the appliance is full of water before switching on the
electrical power supply.
3.1. For models with a power cord with a plug, connection to the
electrical mains is done by inserting the plug into an electrical socket.
Disconnection from the electrical mains is done by unplugging the power cord from the socket.
The electrical socket must be properly connected to a separate
current loop that is provided with a safety fuse. It must be earthed.
3.2. Water heaters with a power supply cord without a plug
The appliance has to be connected to a separate current loop of the stationary electrical installation, and also it has to be provided with a safety fuse with nominal current of 16A (20A for power > 3700W). The connection has to be permanent – with no plug connectors. The current loop has to be provided with a safety fuse and with an inbuilt device which would disconnect all poles in case of category III overvoltage. The connecting of the conductors of the supply cord of the appliance has to be carried out in the following way:
conductor with brown insulation – to the phase conductor of the
•
electrical installation (L) conductor with blue insulation – to the neutral conductor of the
•
electrical installation (N) conductor with yellow-green insulation – to the safety conductor of
•
the electrical installation ⏚.
3.3. Water heaters without power cord
The appliance has to be connected to a separate current loop of the stationary electrical installation, provided with a safety fuse with nominal current of 16A (20A for power > 3700W). Connection is done using copper single core (rigid) conductors – cable 3 x 2.5 mm² for a total power of 3000W (cable 3 x 4.0 mm² for power > 3700W). In the electrical circuit providing power supply for the appliance there has to an inbuilt device which would disconnect all poles in case of category III overvoltage. To install the power supply wire to the water heater, remove the plastic cover (Fig.2a). Connect the power supply wire in compliance with the marking on the terminals, as it follows:
the phase – to marking A or A1, L or L1;
•
the neutral – to marking N (B or B1 or N1)
•
The safety wire must be connected to the screw joint marked with ⏚
•
After installation, put the plastic cover back in its place!
Explanations to Fig. 3: TS - thermal circuit breaker; TR/EC - thermal regulator/ electronic
control; R – heating element; F - ange; S - sensor
EN
Page 8
VI. ANTICORROSION PROTECTION  MAGNESIUM ANODE
EN
The magnesium anode provides additional protection to the water tank’s inner surface from corrosion. It is an element undergoing wear and tear and is subject to periodic replacement, which is at the expense of the user. In view of the long-term and accident-free use of your water heater, the manufacturer recommends periodic inspections of the magnesium anode's condition by a qualied technician and replacement whenever required, and this could be performed during the appliance's technical preventive maintenance. For replacements, please contact the authorized service centres or a qualied technician!
VII. OPERATION
This unit has four main operating modes: "Stand by", "Heating" - to maintain the set temperature, "Smart Control" - continuous self­learning mode with automatic selection of the heating temperature regardless of the active operating mode and “Smart Home" - for remote monitoring and control.
Additional benets are the signal emitted when buttons are pressed, the anti-freeze protection of the water heater, the " Anti-Legionella" function.
1. Switch on the electric water heater
Before initial start of the appliance, please make sure that the water heater has been correctly connected to the electrical network and that it is lled up with water. Switching on the water heater is done through the device incorporated in the installation, which is described in sub­item 3.2 of section V, or by inserting the plug into an electrical socket (for models with cord with a plug).
2. Description of the control panel of the appliance
Wi-Fi connection indicator
•
Appliance with a built - in Wi-Fi communication device can connect to a real-time remote control and monitoring system. Using the Wi-Fi module indicator, you receive information about the connection activity.
The indicator lights continuously when there is a Wi-Fi connection to the device and ashes when the connection is lost.
Local control (Indoor)
For devices designed to work with a local connection without the need for internet connectivity, the indicator ashes.
The appliance can be accessed through mobile devices (phone, tablet, computer). Detailed instructions on the remote operation of the appliance can be found in the instruction "Instructions for using the built-in wireless communication module (Wi-Fi)" supplied with your appliance.
Internet control (Outdoor)
1
2
3
The unit’s control panel displays information about the operation and condition of the water heater.
Designation of buttons and elements:
6
5
4
❶ - Control panel; ❷ - Indicator of a registered problem; ❸ - "Stand by" / "ON" button"; ❹ - Wi-Fi module indicator; ❺ - Operating mode selection button ❻ - Indicator of set and actual water temperature
3. Device settings and control
Turning on the electronic control of the device
•
Press the button to switch the appliance on. The operating mode set is displayed on the control panel.
router
WLAN
For appliances designed to work with Wi-Fi networks and an Internet connection, the indicator is represented by the symbol .
Detailed instructions for operating the appliance over the Internet can be found in the instruction "Instructions for using the built-in wireless communication module (Wi-Fi)" supplied with your appliance.
If the Wi-Fi indicator is not available on your control panel, you have a basic model from this product range. You can control your appliance in the Manual Control mode through the control panel.
WLAN
Press the button again to switch the electronic control o. The Stand By mode is activated and the unit automatically enters the Anti-freeze mode. The button, remain lit on the control panel.
8
⯈ button
and the Wi-Fi connection indicator
Attention!
press ⯈.
Manual Control mode
•
The control in the "Manual control" mode is carried out using the ⯈ button. The active mode and the current status of the appliance are indicated by a light on the control panel.
Active mode (set temperature) and temperature display bar:
To exit the "remote monitoring and control" mode
Page 9
The ⯈ button selects the operating mode. You can choose one of the four
45°C
75°C
60°C ECO
modes: 45 °C, 60 °C, ECO or 75 °C. Each time you press the button, a mode is selected from the following
sequence: from 45 °C, 60 °C, ECO or 75 °C as follows:
45 °C modes
In this mode, the appliance will heat the water to a temperature of approximately 45 °C. On the control panel, the indicator light provides feedback on the selection made. During the heating process the rst sector of the light bar ashes. When the set temperature is reached, the bar sector is constantly illuminated.
60 °C modes
In this mode the appliance will heat the water to a temperature of approximately 60 °C. On the control panel, the indicator light provides feedback on the selection made. During the heating process the rst and the second sector of the light bar ash. When the water is heated to 45 °C, the rst sector is constantly illuminated and the second sector of the bar continues to ash. When the set temperature (60 °C) is reached, both sectors of the bar will be constantly illuminated.
75 °C modes
In this mode the appliance will heat the water to a temperature of approximately 75 °C. On the control panel, the indicator light provides feedback on the selection made. During the heating process the rst, the second and the third sector of the light bar ash. When the water is heated to 45 °C, the rst sector is constantly illuminated and the second and third sectors of the bar continue to ash. When the water is heated to 60 °C, the second sector is constantly illuminated and the third sector of the bar continues to ash. When the set temperature (75 °C) is reached, the whole bar is constantly illuminated.
ECO modes (self-learning mode)
This operating mode is especially suitable if you have established habits regarding hot water consumption (for example, you shower at approximately the same time each day). To operate the water heater in the "Eco" mode, press the ⯈ button until the ECO light on the control panel appears. During the rst week when the self-learning process of the appliance based on the habits of the household takes place, the water is heated to 70 °C. After this period, the maximum temperature of water heating depends on the actual needs.
During heating the entire light bar ashes. When the water is heated to 45 °C, the rst sector is constantly illuminated and the second and third sectors of the bar continue to ash. When the water is heated to 60 °C, the second sector is constantly illuminated and the third sector of the bar continues to ash. Upon reaching a temperature of 70 °C, the whole bar lights up constantly.
In the ECO modes the electric water heater develops its own algorithm of operation in order to guarantee energy saving, respectively to reduce your electricity bill, but to maintain your maximum comfort of use.
Attention! Your TESY electric water heater is of the highest energy
class. The class of the appliance is guaranteed only when it
operates in ECO mode “Eco Smart” due to the signicant energy savings
that are generated.
Operation principle: When the Eco mode is selected the appliance will learn your habits and develop a weekly program to provide you with the right amount of water at the right time, but also so that it generates energy savings and lowers your electricity bill. The principle of operation requires a self-learning period of one week, after which the Eco mode automatically reproduces the learned cycle of work and begins to accumulate energy savings without disturbing your comfort, calculated on the basis of your habits. The appliance monitors your habits and learns constantly.
If you change your habits frequently, the appliance could not come up with a completely accurate algorithm that guarantees your comfort and provides hot water exactly when you need it.
Note: When the power supply goes out, the appliance saves its settings for up to 12 hours.
If you need to heat the water to a maximum temperature once, with the ECO mode activated, select the 75 °C mode. With this change the ECO algorithm is kept. Upon returning to the ECO mode, the operation of the water heater continues based on the algorithm developed.
The Anti-freeze Function
•
The anti-freeze function is active in the Stand By mode. If you intend not to use the water heater for a long time, protect its contents from freezing by pressing the button to activate the " function, whereby the water heater will maintain the water temperature
at approximately 10 °C.
The power supply of the appliance must be switched on. The safety
valve and the pipeline from it to the appliance compulsory must
be secured against frost.
FACTORY SETTINGS RESET function
•
To enable this function, the appliance must be in Stand-by mode. You can enable it by pressing and holding the "+ ⯈" buttons for at least 10
seconds. During these 10 seconds you should hear two sound signals. The rst one is a test, all symbols on the display will be illuminated, and when you keep pressing the buttons you will hear the second signal which will indicate that you have restored the factory settings of the
appliance.
The "Anti-legionella" Function
•
The low temperature of the water in the water heater creates a favorable environment for the development of microorganisms, and in particular the Legionella bacterium, which can be extremely dangerous for the human body. The Anti- Legionella / Disinfection Function is an innovative function and is automatically activated in order to protect the water heater from the development of bacteria in the hot water. If the water in the water heater does not reach the temperature of 65 °C for 7 days, the anti-legionella function is activated. The water in the water heater is warmed to 65 °C and kept at this temperature for 60 minutes.
4. Registered errors
When a problem is detected in the appliance, all symbols go out. The
Anti-freeze
"
⚠ symbol lights up on the panel and starts ashing. At the same time,
the appliance heater switches o (the appliance stops heating) and the operating mode indication goes out. Dierent errors are encoded with
dierent number of ashes of the symbol (ashes N times and goes out for 2 seconds).
Error code
/ number of ashes/
1 Error 1 The lower sensor is disconnected
2 Error 2 Short circuit of the lower sensor
3 Error 3 The upper sensor is disconnected
4 Error 4 Short circuit of the upper sensor
5 Error 5
6 Error 6 Date and time setting
Attention!
the appliance detects "Error 6".
network of the water heater: “TCHxxxxxxxx” and to connect to it.
Note: If you see any of the above listed errors, please contact an authorized service centre. You can nd a list of them in the warranty
card.
VIII. PERIODIC MAINTENANCE
In the conditions of normal use of the water heater, under the inuence of high temperature, limestone (the so-called lime scale) deposits on the surface of the heating element. This worsens the heat exchange between the heating element and the water. The temperature on the surface of the heating element and around it increases. Specic noise can be heard – of boiling water. The thermoregulator begins to switch on and o more frequently. A “deceptive” activation of the thermal protection is possible. Due to these facts, the manufacturer recommends preventive maintenance of your water heater every two years by an authorized service centre or service facility, this service remaining at the customer’s expense. This preventive maintenance should include cleaning and examination of the anode protector (for water heaters with glass-ceramic coating), which has to be replaced with a new one, if necessary. To clean the appliance, use a damp cloth. Do not use abrasive or solvent­containing detergents.
The manufacturer does not bear responsibility for any consequences arising from non-adherence to these instructions.
Instructions for protection of the environment
Old electric appliances contain valuable materials and must not be disposed of with the domestic waste! Please contribute actively for the protection of the resources and the environment and dispose of the appliance in the buy-back centres organized for this purpose (if such are available).
List of errors and their codes:
Error name
The water heater is turned on without any water present
When the power is turned o for more than a 2 hours,
You need to nd the aerial wireless
EN
English
9
Page 10
    
RU
Уважаемые клиенты, Коллектив TESY сердечно поздравляет Вас с новой покупкой. Надеемся, что этот прибор повысит комфорт Вашего дома. Настоящая инструкция ознакомит Вас с изделием и условиями его правильного монтажа и эксплуатации. Инструкция предназначена также для технических специалистов, которые будут выполнять первоначальный монтаж устройства, его демонтаж и ремонт в случае неполадок. Соблюдение настоящей инструкции необходимо в интересах покупателя, а также является одним из условий, указанных в гарантии. Прошу вас, имейте ввиду, что соблюдение указаний в настоящей инструкции прежде всего в интересе покупателя, но вместе с этим одно из условий гарантий, указанных в карте гарантии, чтобы покупатель мог бы пользовать бесплатно гарантийное обслуживание. Производитель не несет ответственость для увреждений прибора и возможных увреждений, причиненных в результате эксплуатации и/или установки, которые не соответствуют на указания и инструкции в этом руководстве. Электрический бойлер отвечает требованиям EN 60335-1, EN 60335-2-21.
I. 
Устройство предназначено для обеспечения горячей водой бытовых объектов, а также водопроводной сети с давлением не более 6 атм. (0,6 Mpa). Он предназначен для эксплуатации только в закрытых и отапливаемых помещениях, в которых температура не опускается под 4°C и не предназначен работать в непрерывном проточном режиме.
Прибор предназначен для работы в районах с жесткостью воды до 10°dH. В случае установки в районе с более „жесткой водой”, возможно очень быстрое накопление накипи, которое вызывает характерный шум при нагревании, а так же и быстрое повреждение электрических частей. Для районов с более жесткой водой рекомендуется очистка прибора от накопленной накипи каждый год.
II.  
1. Номинальный объем V, литры см. табличку на устройстве
2. Номинальное напряжение - см. табличку на устройстве
3. Номинальная мощность - см. табличку на устройстве
4. Номинальное давление - см. табличку на устройстве
Это не давление водопроводной сети. Оно относится к
прибору и соответствует требованиям стандартов
безопасности.
5. Тип бойлера - закрытый аккумулирующий водонагреватель, с
теплоизоляцией
6. Ежедневное потребление электроэнергии – см. приложение I
7. Объявленный профиль нагрузки- см. Приложение I
8. Количество смешанной воды при 40 °C V40 в литрах – см. приложение I
9. Максимальная температура термостата – см. Приложение I
10. Заводские настройки температуры – см. Приложение I
11. Энергоэффективность в режиме нагрева воды – см. приложение I
III.  
Бойлер следует устанавливать только в помещениях с нормальной пожарной безопасностью.
•
Не включайте бойлер не убедившись, что он наполнен водой.
•
ВНИМАНИЕ! НЕПРАВИЛЬНАЯ УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА СДЕЛАЮТ ЕГО ОПАСНЫМ С ТЯЖЕЛЫМИ
ПОСЛЕДСТВИЯМИ ДЛЯ ЗДОРОВЬЯ И МОГУТ ПРИВЕСТИ К СМЕРТИ ПОТРЕБИТЕЛЕЙ. ЭТО ТАКЖЕ МОЖЕТ ПРИВЕСТИ К УЩЕРБАМ ИХ ИМУЩЕСТВА, А ТАКЖЕ ТАКИМ ТРЕТЬИХ ЛИЦ, ВЫЗВАННЫМ НАВОДНЕНИЕМ, ВЗРЫВОМ, ПОЖАРОМ. Монтаж, подключение к водопроводу и подключение к электрической сети должны выполняться правоспособными техниками. Правоспособный техник - это лицо, которое имеет соответствующие компетенции согласно нормативному устройству соответствующего государства
При подключении бойлера в электрическую сеть необходимо обратить внимание на
•
правильное подключение защитного проводника. Если есть вероянтость, что температура в помещении понижится ниже 0°С, из бойлера нужно
•
слить воду слeдующим образом (придерживайтесь процедуры описанной в т. V, подпункт 2 “Соединение бойлера к водопроводной сети” ).
При эксплуатации – (режим нагревания воды) – нормально чтобы капала вода из дренажного
•
отверстия клапана. Он же должен оставаться открытым к атмосфере. Необходимо принять меры для удаления или сбора вытекшего колличества во избежания ущерба, не нарушая при этом требования, описанные в т.2 параграф V. Клапан и связанные к нему элементы должны быть защищеными от замораживания.
Во время нагревания прибора можете услышать свистящий шум (вода кипятит). Это нормально
•
и не является неисправностью. Шум усиливается со временем и из-за накопления известняка. Чтобы устранить шум, необходимо почистить прибор. Эта услуга не покрывается гарантией.
Для безопасной работы бойлера необходимо регулярно проверять работу (на предмет
•
блокирования) и очищать возвратно- предохранительный клапан, а в районах с жесткой водой очищать его от накипи. Эта услуга не входит в гарантийное обслуживание.
Любые изменения и переустройство в конструкции и электрической схеме бойлера запрещены. При их
констатациях гарантия теряет свое действие. Под изменениями и переустройством подразумевается любое удаление заводских элементов, установка в бойлере дополнительных компонентов, замена элементов аналогичными, но не одобренными производителем.
Если шнур питания (в моделях, оснащенных таковым) поврежден, он должен быть заменен
•
представителем сервиса или лицом с подобной квалификацией во избежание любого риска. Этот прибор может быть использован детьми 8-ми и старше 8-ми летнего возраста и людьми
•
с ограниченными физическими, чувствительными или умственными способностями, или людьми с отсутствием опыта и познаний, в случае если они под нaблюдением или их инструктировали в соответствии с безопасным употреблением прибора и они понимают опасности, которые могли бы возникнуть.
Детям нельзя играть с прибором
•
Уборка и обслуживание прибора не должно выполняться детьми, которые не контролируются.
•
10
Page 11
IV.    
Устройство состоит из корпуса, фланца в нижней части /бойлеры для вертикального монтажа/ или в боковой части /бойлеры для горизонтального монтажа/, предохранительной пластмассовой панели и возвратно-предохранительного клапана.
1. Корпус состоит из стального резервуара (емкость для воды) и кожуха
(внешняя обшивка) с теплоизоляцией между ними, из экологически чистого высокоплотного пенополиуретана, и двух труб с резьбой G ½ “ для подачи холодной воды (с синим кольцом) и для горячей воды (с красным кольцом).
Внутренний резервуар в зависимости от модели может быть двух видов:
Из черной стали, защищенной специальным стеклокерамическим
•
антикоррозийным покрытием Из нержавеющей стали
•
Вертикальные бойлеры могут иметь встроенный теплообменник (змеевик). Вход и выход из змеевика расположен по бокам и представляет собой трубы с резьбой G ¾“.
2. На фланце монтирован электрический нагреватель. Бойлеры со
стеклокерамическим покрытием содержат также и магниевый анод. ТЭН служит для нагревания воды в резервуаре и управляется термостатом,
который автоматически поддерживает определенную температуру. Прибор располагает встроенным устройством для защиты от перегрева (термовыключатель), который выключает нагреватель из электрической сети, когда температура воды достигает слишком высоких величин.
3. Возвратно-предохранительный клапан предотвращает утечку горячей
воды из бойлера при остановке подачи холодной воды из водопроводной сети. Он защищает устройство от повышения давления в водном резервуаре до отметок, превышающих допустимые в режиме нагревания (при повышении температуры вода расширяется) путем выпуска через дренажное отверстие
Возвратно-предохранительный клапан не может
защитить устройство в случае водопроводной подачи
под давлением, превышающим объявленное давление устройства.
Не допускается использование никакой другой запорной арматуры
между возвратно предохранительным клапаном
(предохранительным устройством) и прибором.
Не допускается закручивание клапана к резьбе длиной более 10 мм,
иначе это может привести к повреждению клапана и выходу
бойлера из строя.
Возвратно предохранительный клапан и трубопровод от него к
водонагревателю должны быть защищенными от замораживания. При дренаже со шлангом – его свободный конец должен всегда быть открытым к атмосфере (Не погруженный). Шланг тоже должен быть защищен против замораживания.
Для заполнения бойлера водой необходимо открыть кран для подачи холодной воды из водопроводной сети и кран для горячей воды смесителя. После наполнения бойлера водой из смесителя потечет постоянная струя воды, после чего можно закрыть кран для горячей воды. Если необходимо слить из бойлера воду, прежде всего, необходимо выключить его из электросети. Остановите подачу воды к прибору. Откройте кран для теплой воды смесительной батерии. Откройте кран 7 (фиг. 4а) для того, чтобы вытекла вода из бойлера. Если в установке он не монтирован, в бойлера можно вылить воду прямо из входяшей из него трубы, которая предварительно должна быть отсоединена от водопровода При снятии фланца обычно вытекает несколько литров воды, оставшейся в резервуаре.
При сливе воды необходимо предпринять меры по редотвращению
ущерба от вытекающей воды.
RU
V.   
ВНИМАНИЕ! НЕПРАВИЛЬНАЯ УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПРИБОРА
СДЕЛАЮТ ЕГО ОПАСНЫМ С ТЯЖЕЛЫМИ ПОСЛЕДСТВИЯМИ ДЛЯ ЗДОРОВЬЯ И МОГУ Т ПРИВЕСТИ К СМЕРТИ ПОТРЕБИТЕЛЕЙ. ЭТО ТАКЖЕ МОЖЕТ ПРИВЕСТИ К УЩЕРБАМ ИХ ИМУЩЕСТВА, А ТАКЖЕ ТАКИМ ТРЕТЬИХ ЛИЦ, ВЫЗВАННЫМ НАВОДНЕНИЕМ, ВЗРЫВОМ, ПОЖАРОМ. Монтаж, подключение к водопроводу и подключение к электрической сети должны выполняться правоспособными техниками. Правоспособный техник - это лицо, которое имеет соответствующие компетенции согласно нормативному устройству соответствующего государства
1. 
Рекомендуется монтировать бойлер в максимальной близости к месту использования горячей воды, чтобы сократить потери тепла воды в трубопроводе. При монтаже в ванной комнате бойлер устанавливается в таком месте, куда не попадает вода из душа или душевого распылителя.
Бойлер монтируется с помощью планки прикрепленной к его корпусу (если она не закреплена, это следует выполнить с помощью прилагаемых болтов). Монтаж осуществляется с помощью двух крючков (min. Ø 10 mm), прочно закрепленных на стене (не входят в комплект). Конструкция несущей планки у бойлеров для вертикального монтажа универсальна, и позволяет установить расстояние между крючками от 220 до 310 мм (фиг.1а).
В целях безопасности потребителя и третьих лиц в случае
неполадок в системе подачи горячей воды необходимо устанавливать бойлер в помещениях, имеющих напольную гидроизоляцию и канализационный дренаж. Запрещается устанавливать бойлер на неводоустойчивые предметы. При монтаже устройства в помещениях без напольной гидроизоляции необходимо под бойлером установить защитную ванну с
канализационным дренажом.
Примечание: защитная ванна не входит в комплект и
обеспечивается потребителем.
2.     
Фиг. 4a – для вертикального; Где: 1 - Входящая труба; 2 - предохранительный клапан; 3 - редуцирующий вентиль (при давлении в водопроводе выше 0,7 MPa); 4 - останавливающий кран; 5 - воронка связанная к канализации; 6 – шланг; 7 – кран для выливания воды из бойлера
При подключении бойлера к водопроводной сети необходимо обратить внимание на указательные знаки - кольца труб: синие - для холодной / поступающей/ воды, красное для горячей /вытекающей/ воды. Монтаж возвратно-предохранительного клапана, прилагаемого к бойлеру, является обязательным. Он монтируется на входе для холодной воды, в соответствии с расположением стрелки на его корпусе, указывающей направление входящей воды. Не допускается наличие другой останавливающей арматуры между клапаном и устройством.
Исключение: Если местные регуляции (нормы) требуют
использование другого предохранительного клапана или устройства (отвечающее на EN 1487 или EN 1489), его нужно купить дополнительно. Для устройств, отвечающих на EN 1487 максимальное объявленное рабочее давление должно быть 0.7 MPa. Для других предохранительных клапанов, чье давление калиброванное, должно быть 0.1 MPa ниже указанного на табличке прибора. В этих случаях нельзя использовать возвратно предохранительный клапана, который входит в комплект поставки
Наличие других /старых/ возвратно- предохранительных
клапанов может привести к повреждению бойлера, вот
почему они должны быть удалены.
11Русский
В случае, когда давление в водопроводной сети превышает указанную величину в параграфе I выше, то необходимо установить редуцирующий клапан, в противном случае невозможно эксплуатировать правильно водонагреватель. Производитель не несет ответственность за проблемы, обусловленные неправильной эксплуатацией устройства.
3.    .
Перед подачей электрического питания необходимо
убедиться, что водонагреватель наполнен водой.
3.1. В моделях, оснащенных шнуром питания в комплекте со
штепселем подключение осуществляется его включением в розетку
Отсоединение из электрической сети происходит выключением штепселя из розетки.
Контакт должен быть правильно подключен к отдельной
цепи, которая обеспечена предохранителем. Он должен
быть заземлен.
3.2. Водонагреватели укомплектованный с шнуром питания без
вилки
Прибор должен быть подключен к отдельной цепи стационарной электрической инсталляции снабжен предохранителем с объявленным номинальным электричеством 16А (20A для мощности > 3700W). Связь должна быть постоянной – без штепсельных соединений. Схема должна быть снабжена предохранителем и с встроенным устройством, которое обеспечивает разъединение всех полюсов в условиях сверхнапряжения категория III. Связь проводников кабеля питания прибора должна быть исполнена как следует:
Проводник коричневого цвета изоляции – к фазному проводнику
•
электрической инсталяции (L) Проводник синего цвета изоляции – к нейтральному проводнику
•
электрической инсталяции (N) Проводник желто-зеленого цвета изоляции – к защитному
•
проводнику электрической инсталяции ⏚.
3.3. Водонагреватель с шнуром питания
Прибор должен быть подключен к отдельной цепи стационарной электрической инсталляции снабжен предохранителем с объявленным номинальным током 16А (20A для мощности > 3700W). Связь осуществляется медными твердыми) проводниками с одной жилой, (кабель 3x2,5 mm² для общей мощности 3000W (кабель 3x4.0 mm² для мощности > 3700W). В электрической цепи электропитания должно быть интегрировано устройство, обеспечивающее разъединение всех полюсов в условиях сверхнапряжения категории III. Для установки электрического проводника питания к бойлеру необходимо снять пластмассовую крышку (фиг.2).
Соединение питающих проводов должно быть в соответствии с маркировками электрических зажимов, как следует:
фазное напряжение к обозначению A или А1 или L или L1
•
нейтральный к обозначению N (B или B1 или N1)
•
Объязательно связать защитный к винтовому соединению,
•
обозначенному знаком ⏚.
После монтажа, пластмассовая крышка устанавливается вновь!
Пояснение к фиг.3: TS – термовыключатель; TR/EC – терморегулятор/ электронный блок; S – сенсор; R – нагреватель; F – фланец
Page 12
VI.     
RU
Магниевый анод защищает внутреннюю поверхность резервуара от коррозии. Это изнашивающийся элемент, который подлежит периодической замене. В целях долгосрочной и безаварийной эксплуатации вашего водонагревателя производитель рекомендует периодически осуществлять проверку состояния магниевого анода квалифицированным техническим лицом, и осуществлять его замену в случае необходимости. Замена может проводиться и во время периодической профилактики устройства.
VII.   .
Этот прибор имеет четыре основных режима работы: "Stand by", "Нагрев" - для поддержания заданной температуры, "Smart Control"
- режим непрерывного самообучения с автоматическим выбором температуры нагрева независимо из активного режима работы: Smart Home " - для удаленного мониторинга и управления.
Дополнительными дополнениями являются наличие звукового сигнала при нажатии кнопок, защита водонагревателя от замерзания, функция "Антилегионелла".
1.   
Перед первоначальным включением устройства убедитесь в том, что водонагреватель включен правильно в электрическую сеть и наполнен водой. Включение водонагреватель осуществляется посредством переключателя, встроенного в установку, описанного в подпункте 3.2 пункта V или связыванием штепселя с контактом (если модель с шнуром с штепселем).
2.    
1
2
3
Контрольная панель прибора выводит информацию о работе и состоянии водонагревателя.
Обозначение кнопок и элементов:
❶ - Контрольная панель ❷ - Индикатор зарегистрированной проблемы ❸ - Кнопка „Stand by”/ "ON"; ❹ - Индикатор модуля Wi-Fi ❺ - Кнопка выбора режима работы ❻ - Индикатор установленной и фактической температуры вод.:
3.    
   
Нажмите кнопку , чтобы включить прибор. Установленный режим работы отображается на контрольной панели.
 Wi-Fi 
•
Приборы со встроенным устройством связи Wi-Fi имеют возможность подключения к системе дистанционного управления и мониторинга в режиме реального времени. Используя индикатор модуля Wi-Fi, вы получаете информацию об активности подключения.
Индикатор горит постоянно, когда к устройству подключено Wi-Fi, и мигает, когда соединение отключено.
  (Indoor)
Для приборов, предназначенных для работы с локальным соединением без необходимости подключения к Интернету, индикатор - мигает.
Доступ к прибору возможен через мобильные устройства (телефон, планшет, компьютер). Подробные инструкции по удаленной работе прибора можно найти в "Инструкция по использованию встроенного коммуникационного модуля беспроводной связи (Wi­Fi)", предоставленной в комплекте Вашего прибора.
   (Outdoor)
6
5
4
router
WLAN
Для приборов, предусмотренных для работы с Wi-Fi сетями и соединением с интернет, индикатор представлен символом - .
WLAN
Нажмите кнопку еще раз, чтобы выключить электронное управление. Активируется режим “Stand By” и прибор автоматически входит в режим “Против замерзания”. На контрольной панели продолжает светиться кнопка , кнопка ⯈ и индикатор Wi-Fi соединения.
12
Подробные инструкции по управлению прибором через интернет можете найти в "Инструкция по использованию встроенного коммуникационного модуля беспроводной связи (Wi-Fi)", предоставленной в комплекте Вашего прибора.
Если на панели управления отсутствует индикатор Wi-Fi, соединение на Вашей контрольной панели отсутствует, тогда Вы располагаете базовой моделью этого диапазона приборов. Вы можете управлять устройством в режиме "Ручного управления" через панель управления.
Внимание!
мониторинга и управления, нажмите кнопок ⯈.
 " "
•
Управление в режиме "Ручного управления" осуществляется кнопкой ⯈. Активный режим и текущее состояние прибора обозначаются при помощи светового индикатора на контрольной панели.
Активный режим (заданная температура) и шкала отображения температуры:
Чтобы выйти из режима для удаленного
Page 13
Кнопкой ⯈ выбирается режим работы. Вы можете выбрать один из
45°C
75°C
60°C ECO
четырех режимов: 45 °C, 60 °C, ECO или 75 °C. Каждый раз, когда вы нажимаете эту кнопку, режим последовательности
выбирается из 45°C, 60°C, ECO или 75°C следующим образом:
Режимы 45 °C В этом режиме прибор нагревает воду до температуры приблизительно
45 °C. На контрольной панели световой индикатор дает обратную связь о
сделанном выборе. Во время прогрева первый сектор шкалы света мигает. Когда заданная температура достигнута, сектор шкалы горит постоянно.
Режимы 60 °C В этом режиме прибор нагревает воду до температуры приблизительно
60 °C. На контрольной панели световой индикатор дает обратную связь о
сделанном выборе. Во время прогрева первый и второй секторы шкалы света мигают. При нагреве воды до 45 °C первый сектор горит постоянно, а второй сектор шкалы продолжает мигать. Когда достигнута заданная температура (60°С), оба сектора шкалы светятся постоянно.
Режимы 75 °C В этом режиме прибор нагревает воду до температуры приблизительно
75 °C. На контрольной панели световой индикатор дает обратную связь
о сделанном выборе. Во время прогрева первый , второй и третий секторы шкалы света мигают. При нагреве воды до 45 °C первый сектор горит постоянно, а второй и третий сектора шкалы продолжают мигать. При нагреве воды до 60 °C, второй сектор горит постоянно, а третий сектор шкалы продолжает мигать. Когда достигается заданная температура (75°С), вся шкала горит постоянно.
Режимы ЕСО (режим самообучения) Этот режим работы особенно подходит при наличии утвержденных
навыков в отношении потребления горячей воды (например, купаетесь каждый день примерно в одно и то же время ). Для работы водонагревателя в режиме "Eco" нажимайте кнопку ⯈ до появления светового индикатора ЕСО на контрольной панели. Первая неделя, в течение которой прибор обучается в соответствии с бытовыми навыками, вода нагревается до 70°С. После этого периода максимальное значение нагрева воды соответствует реальной потребности.
Во время нагрева вся световая шкала мигает. При нагреве воды до 45 °C первый сектор горит непрерывно, а второй и третий сектора шкалы продолжают мигать. При нагреве воды до 60 °C и второй сектор горит постоянно, а третий сектор шкалы продолжает мигать. Когда температура достигает 70 ° C, вся шкала горит постоянно.
В режимах " ECO " электрический водонагреватель разрабатывает собственный алгоритм работы, чтобы гарантировать экономию затрат на электроэнергию, соответственно уменьшить счет за электроэнергию, но сохранить максимальный комфорт при использовании
Внимание! Электрический бойлер TESY, который Вы
приобрели, имеет максимально высокий энергийный класс. Класс прибора гарантируется только при работе прибора в режиме ECO "Эко смарт", ради значительных экономий энергии,
которые генерируются.
Принцип работы: после выбора режима "Еко", прибор изучит Ваши привычки и разработает еженедельную программу, чтобы обеспечить вас нужным количеством воды в нужное время, а также, чтобы генерировать экономию энергии и снизить Ваш счет за электроэнергию. Принцип работы требует периода самообучения в течение одной недели, после чего режим "Еко" автоматически воспроизводит рабочий цикл обучения и начинает накапливать экономию энергии, не нарушая Вашего комфорта, рассчитанного на основе Ваших изученных привычек. Прибор продолжает отслеживать ваши привычки и самообучается непрерывно.
При частом изменении привычек, прибор не сможет создать совсем точный алгоритм, который будет гарантировать ваш комфорт и обеспечивать горячую воду именно тогда, когда вам это нужно.
Примечание: Когда питание отключается, устройство сохраняет настройки в течение 12 часов.
Если вам нужно один раз нагреть воду до максимальной температуры, при активированном ЕСО режиме, выберите режим 75 °C. При таком изменении ЕСО алгоритм сохраняется. После возврата в режим ЕСО работа водонагревателя продолжается в соответствии с разработанным алгоритмом.
13Русский
.
 " 
•
Функция "Против замерзания" активна в режиме "Stand By". Если вы не собираетесь использовать водонагреватель в течение длительного времени, защитите его содержимое от замерзания, нажав кнопку , чтобы активировать функцию " благодаря которой водонагреватель будет поддерживать температуру воды примерно на уровне 10 °C.
ВАЖНО: Электрическое питание должно быть включено.
Предохранительный клапан и патрубок, на котором он установлен,
должны быть защищены от замерзания.
 "  "
•
Чтобы осуществить функцию, важно чтоб бойлер был в режиме "Stand by". Осуществляется через задерживание кнопок
за минимум 10 секунд. В этих 10 секунд, Вы должны услышать два звуковых сигнала. Первый – "тест", засветятся все символы на панели и при более продолжительном задерживании кнопок, услышите второй сигнал, который уже символизирует, что вы вернули прибор к заводским настройкам. Вы должны услышать два звуковых сигнала.
 ""
•
Низкая температура воды в водонагревателе создает благоприятную среду для развития микроорганизмов, в частности бактерии Легионеллы, которая может быть чрезвычайно опасна для организма человека. Функция Антилегионелла / Дезинфекция - это инновационная функция, которая автоматически активируется для защиты водонагревателя от бактерий в горячей воде. Если вода в водонагревателе не достигает температуры 65 ° C в течение 7 дней, активируется функция антиолегионеллы. Вода в водонагревателе нагревается до 65 °C и продолжает поддерживаться в течение 60 минут.
4.  
При обнаружении проблемы в приборе все символы гаснут. Символ ⚠ загорается на панели и мигает. Одновременно нагреватель прибора выключается (прибор прекращает нагрев), и индикация режима работы гаснет. Различные ошибки кодируются с различным количеством миганий символа (мигает N раз и гаснет на 2 секунды).
Список ошибок и их коды:
Код ошибки
/ количеством миганий/
1 ошибка 1
2 ошибка 2
3 ошибка 3
4 ошибка 4
5 ошибка 5 Включен нагревател на сухо
6
ошибка 6 Настройка даты и времени
Внимание!
чем на 2 часа, отображается " 6": Необходимо обнаружить эфирную беспроводную сеть, излучаемую бойлером: "TCHхххххххх" и подключиться к ней.
Замечание: Если визуализируется некоторые из
вышеупомянутых ошибок, пожалуйста, свяжитесь с
авторизованным сервисом! Сервисы указаны в карте гарантии.
VIII.  
При нормальной работе бойлера, под воздействием высоких температур, на поверхности нагревательного элемента образуется накипь. Это ухудшает теплообмен между нагревателем и водой. Температура поверхности нагревателя и в зоне около него начинает повышаться. Слышен характерный шум /закипающей воды/. Терморегулятор начинает чаще включаться и выключаться. Возможно также и ‚‘ложное” включение температурной защиты. По этой причине производитель рекомендует раз в два года проводить профилактику вашего бойлера в сервисном центре Чтобы очистите прибор, используйте влажную тряпку. Не используйте абразивные чистящие средства или содержащие растворители. Не надо заливать прибор водой.
         .
Если питание выключено или остановлено более
    
Старые электроприборы представляют собой совокупность технических материалов и поэтому не могут быть утилизированы с бытовыми отходами! Поэтому мы хотели бы попросить Вас активно поддержать нас в деле экономии ресурсов и защиты окружающей среды и сдать этот прибор в приемный пункт утилизации.
"
 
.
Наименование ошибки
Долният датчик е прекъснат
Долният датчик е на късо
Горният датчик е прекъснат
Горният датчик е на късо
"+
",
⯈"
RU
Page 14
INSTRUCCIONES DE USO Y ALMACENAMIENTO
ES
Estimados clientes, El equipo de TESY le felicita por su nueva compra. Le aseguramos que su nuevo
aparato le traerá más comodidad a su hogar. El propósito de este manual de instrucciones es familiarizarle con el producto y
las condiciones necesarias para su correcta instalación y uso. Estas instrucciones también están destinadas a técnicos cualicados que realizarán la instalación inicial o el desmontaje y las reparaciones en caso de avería.
Por favor, considere que la adhesión a las presentes instrucciones se aconseja por el interés que supone para el consumidor. No solo eso sino que además es condición indispensable para aplicación de la garantía sin coste para el usuario, lo cual se especica en la propia tarjeta de garantía. El fabricante no se hace responsable de los daños producidos por el funcionamiento y / o la instalación que no se ajusten a las instrucciones de este manual.
El termo eléctrico cumple con los requisitos de las normas EN 60335-1, EN 60335­2-21.
I. USO PREVISTO
El aparato está destinado a suministrar agua caliente en hogares o locales equipados con un sistem de tuberías con presión inferior a 6 bar (0,6 Mpa).
Está diseñado para funcionar sólo en locales cerrados y climatizados donde la temperatura no sea inferior a 4 °C. No está diseñado para operar en un régimen continuo prolongado. El aparato está diseñado para funcionar en regiones donde la dureza del agua no sea superior a 10 °dH. Si se instala en una zona donde el agua sea más dura, es posible que la acumulación de cal se produzca rápidamente. Esto puede causar ruido especíco durante el calentamiento, así
III. NORMAS IMPORTANTES
El termo debe montarse únicamente en locales con protección antiincendios normal.
•
No encienda el termo hasta que se haya asegurado de que está lleno de agua.
•
como dañar rápidamente la resistencia eléctrica. Para estas regiones con agua más dura se recomienda realizar una limpieza anual de la cal en el aparato.
II. PARÁMETROS TÉCNICOS
1. Volumen nominal, litros - ver la placa de características del aparato
2. Tensión nominal - vea la placa de características del aparato
3. Consumo de potencia nominal: consulte la placa de características del
aparato
4. Presión nominal - ver la placa de características del aparato
Esta no es la presión de la red de agua. Esta es la presión que se
declara para el aparato y se reere a los requisitos de las normas
de seguridad.
5. Tipo de calentador de agua - calentador de agua de acumulación de tipo
cerrado, con aislamiento térmico
6. Consumo diario de electricidad- Ver Anexo I
7. Perl de carga nominal-Ver Anexo I
8. Cantidad de agua mezclada a 40ºC en litros- Ver Anexo I
9. Temperatura máxima del termostato-ver Anexo I
10. Ajustes de temperatura predeterminados-ver Anexo I
11. Eciencia energética durante el calentamiento de agua-ver Anexo I
¡N.B! La instalación y conexión incorrecta del equipo podrán hacerlo peligroso llevando a consecuencias
graves para la salud incluso la muerte de los usuarios. Éstas también pueden causar daños a su propiedad y
también a la de terceros, por inundación, explosión, incendio.
La instalación, la conexión a la red de agua y a la red eléctrica deberán ser llevadas a cabo por técnicos calificados. Un técnico calificado es una persona que tiene las competencias adecuadas según las regulaciones del país en cuestión.
Al conectar el termo a la red eléctrica se debe tener cuidado de conectar correctamente el cable de
•
seguridad (para modelos sin cable de alimentación con un enchufe). Si es probable que la temperatura de la habitación caiga por debajo de 0° C, el termo debe ser vaciado
•
(siga el procedimiento descrito en la sección V, subsección 2 "Conexión de la tubería del termo"). Para los modelos con posibilidad de ajuste, puede utilizarse el modo anti-congelación siguiendo las condiciones de la sección VII.
Durante el uso (modo de calentamiento de agua), el goteo de agua por la abertura de drenaje de la válvula
•
de retorno de seguridad es normal. Esta debe dejarse abierta a la atmósfera. Deberán tomarse medidas para conducir y recoger las fugas a n de evitar daños, asegurándose de que cumple con los requisitos descritos en el punto 2 de la sección V.
Durante el calentamiento, el aparato puede producir un chirrido (agua hirviendo). Esto es normal y no
•
indica ningún daño. El ruido se hace más fuerte con el tiempo y la razón de esto es la acumulación de cal. Para eliminar el ruido, el aparato debe limpiarse de cal en su interior. Este tipo de limpieza no está cubierto
•
por la garantía. Para asegurar el funcionamiento seguro del termo, la válvula de seguridad debe someterse a una limpieza
•
regular e inspecciones para un funcionamiento normal (la válvula no debe estar obstruida) y para las regiones con agua altamente calcárea se debe limpiar de la cal acumulada . Este tipo de limpieza no está cubiertapor la garantía.
Todas las alteraciones y modicaciones estructura del termo y circuitos eléctricos están prohibidos. Si se detectan
tales alteraciones o modicaciones durante la inspección, la garantía del aparato se considerará nula y sin valor. Alteraciones y modicaciones signican la eliminación de elementos incorporados por el fabricante, la incorporación de componentes adicionales en el termo, la sustitución de componentes originales por elementos similares no aprobados por el fabricante.
Si el cable de alimentación (de los modelos que lo contienen) está dañado, debe ser reemplazado por servicio
•
técnico ocial del fabricante. Este electrodoméstico no debe ser manipulado por niños menores de 8 años de edad, así como tampoco
•
por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos, a no ser que sean supervisados o hayan sido instruidos sobre el uso del aparato de un modo seguro y entienden losposibles peligros asociados.
Los niños no deben jugar con el aparato.
•
La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
•
14
Page 15
IV. DESCRIPCIÓN Y PRINCIPIO DE FUNCIONAMIENTO
El aparato consta de un cuerpo, una brida en la parte inferior (para termos destinados al montaje vertical) o en los laterales (para termos destinados al montaje horizontal), un panel de plástico protector y una válvula de seguridad.
1. El cuerpo se compone de un depósito de acero (depósito de agua) y
una carcasa (cubierta exterior) con aislamiento térmico de poliuretano de alta densidad ecológicamente limpio, y dos tubos con rosca G½'' para suministro de agua fría (marcado con un anillo azul) y una tubería de salida de agua caliente (marcada con un anillo rojo). El depósito interior puede ser de dos tipos dependiendo del modelo:
Fabricado en acero protegido de la corrosión por un revestimiento
•
especial de vitrocerámica o esmalte Fabricado en acero inoxidable
•
Los termos verticales pueden estar equipados con un intercambiador de calor (serpentín). La entrada y salida del tubo del serpentín están situadas a los lados y representan las tuberías con rosca G ¾“.
2. Se instala resistencia eléctrica en la brida. Los termos con recubrimiento
vitrocerámico están equipados también con un ánodo de magnesio. La resistencia eléctrica se utiliza para calentar el agua en el tanque y es operado por el termostato, que automáticamente mantiene la temperatura establecida. El aparato un dispositivo de seguridad de sobrecalentamiento incorporado (interruptor térmico), que desconecta el termo de la red eléctrica cuando la temperatura del agua alcanza valores excesivos.
3. La válvula de seguridad evita el vaciado completo del aparato si el
suministro de agua fría se detiene en la red de agua. La válvula protege al aparato de presiones que aumentan por encima del valor permitido durante el modo de calentamiento liberando la presión extra a través de la abertura de drenaje
La válvula de seguridad no puede proteger el aparato en caso de
que la presión de la red de agua sea superior a la presión indicada
para el aparato.
V. MONTAJE Y ENCENDIDO
"¡N.B! La instalación y conexión incorrecta del equipo podrán hacerlo
peligroso llevando a consecuencias graves para la salud incluso la muerte de los usuarios. Éstas también pueden causar daños a su propiedad y también a la de terceros, por inundación, explosión, incendio. La instalación, la conexión a la red de agua y a la red eléctrica deberán ser llevadas a cabo por técnicos calicados. Un técnico calicado es una persona que tiene las competencias adecuadas según las regulaciones del país en cuestión
1. Montaje
Recomendamos que el dispositivo se monte cerca de los puntos de suministro del agua caliente para reducir las pérdidas de calor durante el transporte por las tuberías. Si el termo está montado en un cuarto de baño, debe estar en tal ubicación que no pueda ser mojado o sapilcado con agua de la ducha.
Para el montaje en pared, el aparato debe jarse a una pared mediante los soportes de montaje jados al cuerpo de la unidad. El montaje en pared se realiza mediante dos ganchos (mínimo Ø 10 mm) jados rmemente en la pared (no incluidos en el juego de montaje). La construcción del soporte de montaje, diseñada para termos de montaje vertical, es universal y permite una distancia entre los ganchos de 220 a 310 mm (gura 1a).
Con el n de evitar lesiones al usuario y / o terceras personas en
caso de fallos en el sistema de suministro de agua caliente, el aparato debe instalarse en locales con aislamiento hidráulico de suelo y drenaje al alcantarillado. En ningún caso debe colocar objetos que no sean impermeables debajo del aparato. Si el aparato se instala en locales sin aislamiento hidráulico del suelo, debe haber una cubeta de protección con drenaje en el sistema de alcantarillado debajo del aparato.
Nota: El conjunto no incluye una cuba de protección, por lo que debe
ser elegida / comprada por el usuario.
2. Conexión del termo al sistema de suministro de agua.
Fig. 4: a –Para instalación vertical. Donde: 1 - Tubo de entrada; 2 - válvula de seguridad; 3 - válvula reductora
(para presión en la red de agua superior a 0,6 MPa); 4 - válvula de parada; 5 - embudo conectado a la red de alcantarillado; 6 - manguera; 7 - drenar el grifo de agua.
Al conectar el termo a las tuberías de agua, debe tener en cuenta las marcas indicativas de color (anillos) jadas a las tuberías: azul para agua fría (entrante), roja para agua caliente (saliente).
El montaje de la válvula de retorno de seguridad suministrada con el termo es obligatorio. La válvula de retención de seguridad debe montarse en la tubería de suministro de agua fría, de acuerdo con la dirección de la echa impresa en su cuerpo, indicando la dirección del agua entrante.
Excepción: Si las regulaciones locales (normas) requieren el uso de otra
válvula de protección o dispositivo (que cumple con EN 1487 o EN 1489), esta debe ser comprada adicionalmente. Para el dispositivo que funcione de acuerdo con EN 1487, la presión máxima de funcionamiento declarada no debe ser superior a 0,7 MPa. Para otras válvulas de protección, la presión a la que están calibradas debe ser 0,1 MPa inferior a la indicada en la placa del aparato. En estos casos no se debe utilizar la válvula de seguridad que se suministra con el aparato.
No se permite otro tipo de dispositivo parada entre la válvula de
retorno de protección (el dispositivo de protección) y el aparato.
La presencia de otras (viejas) válvulas de retorno de seguridad
puede provocar una avería en su aparato y deben retirarse.
15Español
La jación de la válvula de seguridad a roscas de más de 10 mm no
está permitida; De lo contrario, podría dañar la válvula y, por lo
tanto, representar un peligro para el aparato.
Para los termos de montaje vertical, la válvula de seguridad tiene
que ser conectada a la tubería de entrada con el panel de plástico de seguridad del aparato que está siendo retirado. Después de instalar el aparato, éste debe estar en la posición que se muestra en la Fig. 2.
La válvula de seguridad y la tubería entre la válvula y el termo
deben estar protegidas contra la congelación. En caso de drenaje de la manguera, su extremo libre debe estar siempre abierto a la atmósfera (no sumergirse). Asegúrese de que la manguera también está
protegida contra la congelación.
Para llenar el termo ,primero abra el grifo de agua caliente del grifo mezclador de agua. A continuación, abra el grifo de agua fría del grifo mezclador de agua. El aparato está lleno cuando uye una corriente constante de agua del grifo mezclador de agua. Luego cierre el grifo de agua caliente. Cuando tenga que vaciar el termo, primero debe cortar su fuente de alimentación (desenchufarlo). A continuación, deje de suministrar agua al aparato. Abra el grifo de agua caliente del grifo mezclador de agua. Abra el grifo 7 (gura 4) para drenar el agua del tanque de agua. Si no hay tal grifo construido en la tubería, el termo puede drenarse directamente del tubo de entrada del tanque de agua, desconectándolo de la red de agua antes de hacerlo.
Cuando se retira la brida, es normal que se descarguen varios litros de agua que han permanecido en el depósito de agua.
Se deben tomar medidas para evitar daños por el agua descargada.
Si la presión en la tubería de la red de agua supera el valor especicado en el párrafo I anterior, debe instalarse una válvula reductora de presión, de lo contrario el termo no funcionará correctamente. El fabricante no se hace responsable de los problemas derivados de un funcionamiento inadecuado del aparato.
3. Conexión del termo a la red eléctrica.
Asegúrese de que el aparato esté lleno de agua antes de conectar la
alimentación eléctrica.
3.1. Para los modelos con un cable de alimentación con enchufe, la conexión
a la red eléctrica se realiza insertando el enchufe en una toma eléctrica.
La desconexión de la red eléctrica se realiza desenchufando el cable de alimentación de la toma.
El enchufe eléctrico debe estar conectado correctamente a un bucle
de corriente separado que esté provisto de un fusible de seguridad.
Debe estar conectado a tierra.
3.2. Termos con un cable de alimentación sin enchufe
El aparato tiene que estar conectado a un circuito separado de la instalación eléctrica estacionaria, y también debe estar provisto de un fusible de seguridad con una corriente nominal de 16A (20A para una potencia> 3700W). La conexión tiene que ser permanente - sin conectores enchufables. El circuito de corriente debe estar provisto de un fusible de seguridad y de un dispositivo incorporado que desconecte todos los polos en caso de sobretensión de categoría III.
La conexión de los cables conductores de alimentación del aparato tiene que llevarse a cabo de la siguiente manera:
conductor con aislamiento marrón - al conductor de fase de la
•
instalación eléctrica (L) conductor con aislamiento azul - al conductor neutro de la
•
instalación eléctrica (N) conductor con aislamiento amarillo-verde - al conductor de seguridad
•
de la instalación eléctrica ⏚.
3.3. Termos sin cable de alimentación
El aparato debe conectarse a un circuito de corriente separado de la instalación eléctrica estacionaria, provisto de un fusible de seguridad con corriente nominal de 16A (20A para una potencia> 3700W). La conexión se realiza con conductores de cobre de un solo núcleo (rígido) - cable de 3 x 2,5 mm² para una potencia total de 3000W (cable 3 x 4,0 mm² para potencia> 3700W).
En el circuito eléctrico que suministra alimentación eléctrica al aparato, tiene que incorporarse un dispositivo que desconecte todos los polos en caso de sobretensión de la categoría III.
Para instalar el cable de alimentación en el termo, retire la cubierta de plástico (Fig.2a).
Conecte el cable de la fuente de alimentación de acuerdo con la marca en los terminales, como sigue:
el marcado de fase A o A1, L o L1;
•
el neutro - para marcar N (B o B1 o N1)
•
El cable de seguridad debe estar conectado a la junta roscada
•
marcada con⏚
Después de la instalación, vuelva a colocar la cubierta de plástico en su lugar!
Explicaciones de la Fig. 3: TS - disyuntor térmico; TR/EC - regulador térmico/
calefactor; F - brida; S -
sensor
bloque electrónico
; R - elemento
ES
Page 16
VI. PROTECCIÓN ANTICORROSIÓN  ÁNODO DE MAGNESIO
ES
El ánodo de magnesio proporciona protección adicional a la supercie interna del tanque de agua contra la corrosión. Es un elemento sometido a desgaste y está sujeto a un reemplazo periódico, que es a cargo del usuario. En vista del uso prolongado y libre de accidentes de su termo, el fabricante recomienda inspecciones periódicas del estado del ánodo de magnesio por un técnico cualicado, así como su reemplazo cuando sea necesario, lo cual podría ser realizado durante el mantenimiento preventivo del aparato.
Para las sustituciones, póngase en contacto con Servicio Técnico Ocial..
VII. FUNCIONAMIENTO.
1. Encienda el termo.
Esta aparato tiene cuatro modos de funcionamiento principales: "En espera" (Stand by), "Calentamiento" - para mantener una temperatura establecida, "Control Inteligente" (Smart Control) - modo de autoaprendizaje continuo con selección automática de la temperatura de calentamiento independientemente del modo de funcionamiento activo y "Hogar Inteligente" (Smart Home) - para monitoreo y control remoto.
Las características adicionales incluyen la presencia de un pitido cuando se presionan los botones; anticongelación del calentador, función "Antilegionela".
1. Encender el calentador
Antes de poner en marcha el aparato, asegúrese de que el termo esté correctamente conectado a la red eléctrica y de que esté lleno de agua. El encendido del termo se realiza a través del dispositivo incorporado en la instalación descrito en el punto 3.2 de la sección V, o insertando el enchufe en una toma eléctrica (para modelos con cable con enchufe).
2. Descripción del panel de control del aparato
Indicador de la conexión Wi-Fi
•
Los aparatos con un dispositivo de comunicación Wi-Fi incorporado tienen la capacidad de conectarse a un sistema de control remoto y monitoreo en tiempo real. Con el indicador del módulo Wi-Fi, tiene información sobre la actividad de la conexión. El indicador se ilumina continuamente cuando hay una conexión Wi-Fi al dispositivo y parpadea cuando la conexión está desconectada.
Gestión local (Indoor)
Para los aparatos diseñados para funcionar con una conexión local sin necesidad de conectividad a Internet, el indicador parpadea.
Se puede acceder al aparato a través de dispositivos móviles (teléfono, tableta, ordenador). Las instrucciones detalladas para el uso remoto del aparato se pueden encontrar en las instrucciones "Instrucciones de uso de un módulo de comunicación inalámbrico incorporado (Wi-Fi)" suministradas con su aparato.
Gestión a través de internet (Outdoor)
1
2
3
El panel de control del aparato muestra información sobre el funcionamiento y el estado del calentador.
Designación de botones y elementos:
6
5
4
❶ - Panel de control ❷ - Indicador de un problema registrado ❸ - Botón „Stand by”/ "ON"; ❹ - Indicador del módulo Wi-Fi ❺ - Botón de selección del modo de operación ❻ - Indicador de la temperatura establecida y la real del agua.
3. Configuraciones y control del aparato
Encender el control electrónico del aparato
Presione el botón para encender el aparato. El modo de funcionamiento establecido se muestra en el panel de control.
router
WLAN
Para los aparatos diseñados para funcionar con una conexión local sin necesidad de conectividad a Internet, el indicador se representa con el símbolo - .
Las instrucciones detalladas para el uso remoto del aparato se pueden encontrar en las instrucciones "Instrucciones de uso de un módulo de comunicación inalámbrico incorporado (Wi-Fi)" suministradas con su aparato. Si el indicador de Wi-Fi no está disponible en su panel de control, esto signica que usted tiene un modelo básico de esta gama de aparatos.
Puede gestionar su aparto en modo Manual a través del panel de control.
WLAN
Presione el botón nuevamente para apagar el control electrónico. El modo de espera se activa y la unidad entra automáticamente en modo de anticongelación. En el panel de control permanece iluminado el botón , botón ⯈ y el indicador de la conexión Wi-Fi.
16
¡Atención! Para salir del modo de monitoreo y control remoto,
presione el botón ⯈.
Modo manual
•
El modo "Control manual" se realiza con el botón ⯈. El modo activo y el estado actual del aparato se indican mediante una luz en el panel de control. Modo activo (temperatura establecida) y escala de visualización de temperatura:
Page 17
A través del botón ⯈ seleccione el modo de funcionamiento. Puede elegir
45°C
75°C
60°C ECO
entre cuatro modos: 45ºC, 60ºC, ECO o 75ºC. Cada vez que presione este botón, se selecciona un modo de secuencia
que va desde 45ºC, 60ºC, ECO o 75ºC de la siguiente manera:
Modo de 4
5 °C
En este modo, el aparato calentará el agua a una temperatura de aproximadamente 45ºC.
En el panel de control, la luz indicadora proporciona información sobre la selección realizada. Durante el calentamiento, el primer sector de la escala de luz parpadea. Al alcanzar la temperatura establecida, el sector de la escala se ilumina constantemente.
Modo de
60 °C
En este modo, el aparato calentará el agua a una temperatura de aproximadamente 60ºC.
En el panel de control, la luz indicadora proporciona información sobre la selección realizada. Durante el calentamiento, el primer y el segundo sector de la escala de luz parpadean. Al atingir la temperatura de 45ºC, el primer sector se ilumina constantemente y el segundo sector de la escala continúa a parpadear. Al alcanzar la temperatura establecida (60ºС), los dos sectores de la escala se iluminan constantemente.
Modo de
75 °C
En este modo, el aparato calentará el agua a una temperatura de aproximadamente 75ºC.
En el panel de control, la luz indicadora proporciona información sobre la selección realizada. Durante el calentamiento, el primer, el segundo y el tercer sector de la escala de luz parpadean. Al atingir la temperatura de 45ºC, el primer sector se ilumina constantemente y el segundo y el tercer sector de la escala continúan a parpadear. Al atingir la temperatura de 60ºC, el segundo sector se ilumina constantemente, y el tercer sector de la escala de luz continúa a parpadear. Al alcanzar la temperatura establecida (75°С), la escala toda se ilumina constantemente.
Modo ЕСО (modo de autoaprendizaje) Este modo de trabajo es especialmente adecuado si tiene hábitos
establecidos con respecto al consumo de agua caliente (por ejemplo, toma baño aproximadamente a la misma hora todos los días). Para operar el calentador de agua en modo "Eco", presione el botón ⯈ hasta que aparezca la luz ECO en el panel de control. La primera semana durante la cual el aparato se entrena de acuerdo con los hábitos domésticos, y el agua se calienta a 70ºC. Después de este período, el valor máximo de calentamiento de agua está de acuerdo con la necesidad real.
Durante el calentamiento, toda la escala de luz parpadea. Al atingir 45ºC, el primer sector se ilumina constantemente, y el segundo y tercer sector de la escala continúan parpadeando. Al atingir 60ºC, el segundo sector se ilumina constantemente y el tercer sector de la escala continúa parpadeando. Al alcanzar una temperatura de 70ºC, toda la escala se ilumina constantemente.
En los modos ECO, el calentador eléctrico desarrolla su propio algoritmo de operación para garantizar el ahorro de los costos de energía, respectivamente, reducir su factura de electricidad, pero mantener la máxima comodidad durante el uso
.
¡Atención! Su termo eléctrico TESY ostenta la clase energética más
alta. La clase del aparato está garantizada sólo cuando funciona
en modo ECO "SMART" debido a los signicativos ahorros de energía que
se generan.
Cómo funciona: después de elegir el modo Eco, el aparato aprenderá sus hábitos y desarrollará un programa semanal para proporcionarle la cantidad necesaria de agua en el momento concreto, pero también para que genere ahorros de energía y reduzca su factura de electricidad. El principio de trabajo requiere un período de autoaprendizaje de una semana, después del cual el modo Eco reproduce automáticamente el ciclo de estudio del trabajo y comienza a acumular ahorros de energía sin alterar su comodidad, calculado sobre la base de sus hábitos estudiados. El aparato continúa a seguir sus hábitos y a realizar autoaprendizaje.
Si cambia sus hábitos con frecuencia, el aparato no podría encontrar un algoritmo completamente preciso que garantice su comodidad y proporcione agua caliente exactamente cuando la necesita.
Nota: Cuando se corta la energía, la unidad guarda la conguración hasta 12 horas.
Si necesita calentar el agua a la temperatura máxima una vez, con el modo ECO activado, seleccione el modo 75ºC. En este cambio, el algoritmo ECO se mantendrá. Al regresar al modo ECO, la operación del calentador de agua continúa de acuerdo con el algoritmo desarrollad.
17Español
Función anticongelación
•
La función anticongelación está activa en el Modo de espera. Si tiene la intención de no usar el calentador de agua durante mucho tiempo, proteja su contenido de congelación presionando el botón para activar la función "
anticongelación
", y el calentador de agua mantendrá la
temperatura del agua a aproximadamente 10 ° C .
IMPORTANTE: La fuente de alimentación del aparato debe estar
conectada. La válvula de seguridad y la tubería de ésta al aparato
deben estar aseguradas contra congelación
Función RESTABLECER LOS AJUSTES DE FÁBRICA
•
.
Para activar esta función, el aparato debe estar en modo de espera. Puede activarlo manteniendo pulsados los botones  y ⯈ durante al menos
10 segundos. Durante estos 10 segundos debe escuchar dos señales de sonido. El primero es una prueba, todos los símbolos de la pantalla se iluminarán y cuando presione los botones se escuchará la segunda señal
que indicará que ha restaurado los ajustes de fábrica del aparato.
Función antilegionela
•
La baja temperatura del agua en el calentador crea un ambiente favorable para el desarrollo de microorganismos, y en particular la bacteria Legionella, que puede ser extremadamente peligrosa para el cuerpo humano. La función antilegionela/desinfección es una función innovadora y se activa automáticamente para proteger el calentador del crecimiento bacteriano en agua caliente. Si el agua en el calentador de agua no alcanza la temperatura de 65ºC durante 7 días, se activa la función antiolegionela. El agua en el calentador de agua se calienta a 65ºC y se mantiene durante 60 minutos.
4. Problemas registrados
Cuando se detecta un problema en el aparato, todos los símbolos se apagan. El símbolo ⚠ se ilumina en el panel y parpadea. Al mismo tiempo, el calentador del aparato se apaga (el aparato deja de calentar) y se apaga la indicación del modo de funcionamiento. Se codican diferentes errores con diferentes números de parpadeos del símbolo (parpadea N veces y se apaga por 2 segundos).
Lista de errores y sus códigos:
Código de error
/ números de parpadeos/
1 error 1 El sensor inferior está interrumpido
2 error 2 El sensor inferior está en cortocircuito
3 error 3 El sensor superior está interrumpido
4 error 4 El sensor superior está en cortocircuito
5 error 5 Calentador encendido en seco
6 error 6
Ajuste de fecha y hora
Denominación del error
¡Atención! En caso de interrupción o apague de la alimentación
por más de 2 horas, se detecta el "error 6".
Usted necesita encontrar la red inalámbrica aérea del termo de agua: "TCHxxxxxxxx" y conectar con él.
Nota: Si ve alguno de los errores mencionados anteriormente, póngase en
contacto con el Servicio Técnico Ocial. Puede encontrar una lista de ellos
en la tarjeta de garantía.
VIII. MANTENIMIENTO PERIÓDICO
En las condiciones de uso normal del termo, bajo la inuencia de la alta temperatura, la piedra caliza (la denominada cal) se deposita sobre la supercie de la resistencia eléctrica. Esto empeora el intercambio de calor entre la resistencia y el agua, aumentando la temperatura en la supercie de la resistencia eléctrica y de su alrededor. Se puede oír ruido especíco - como de agua hirviendo. El termorregulador empieza a encenderse y apagarse más frecuentemente. Incluso puede producirse una "falsa" activación de la protección contra sobrecalentamiento. Debido a estos hechos, el fabricante recomienda el mantenimiento preventivo de su termo cada dos años por un servicio técnico ocial o servicio de mantenimiento, que será a cargo del cliente.. Este mantenimiento preventivo debe incluir la limpieza y el examen del ánodo de magnesio (para termos con revestimiento de vitrocerámica), y ser sustituido por uno nuevo, si es necesario. Para limpiar el aparato, utilice un paño húmedo. No utilice detergentes abrasivos o que contengan disolventes.
El fabricante no se hace responsable de las consecuencias derivadas del incumplimiento de estas instrucciones.
Instrucciones para la protección del medio ambiente
¡Los electrodomésticos viejos contienen materiales valiosos y no deben desecharse con los desechos domésticos! Contribuir activamente a la protección de los recursos y del medio ambiente y disponer del aparato en los centros de recompra organizados para este n (si están disponibles).
ES
Page 18
MANUAL DE INSTRUÇÕES PARA USO E CONSERVAÇÃO
PT
Estimados Clientes, A equipa TESY congratula-se com a sua nova compra. Esperamos que o seu novo aparelho traga mais conforto ao seu lar.
As descrições técnicas e o manual de instruções foram preparadas de forma a dar-lhe a conhecer o produto, a sua instalação e uso. Estas instruções devem ser seguidas também por técnicos especializados, para fazer a montagem, desmontagem e reparação em caso de avaria. A observação das instruções aqui contidas são do interesse do comprador e representam uma das condições de garantia, resumidas na mesma.
É importante ter em conta que a observância das indicações do presente manual de instruções é antes de mais no interesse do utente e ao mesmo tempo faz parte das condições de garantia indicadas no certicado de garantia, para que o utente possa beneciar da assistência técnica gratuita. O fabricante não se responsabiliza por avarias no aparelho ou por eventuais danos causados devido a uma exploração e/ou montagem não conformes às indicações e às instruções do presente manual.
O termoacumulador cumpre as normas EN 60335-1, EN 60335-2-21.
I. MODO DE USO
O aparelho fornece água quente em casas com canalização de alta pressão, abaixo de 6 bar (0,6 MPa). O aparelho destina-se somente a ser utilizado em locais fechados e aquecidos em que a temperatura não ca inferior a 4° C e não se destina a trabalhar em regime de passagem contínua.
O aparelho destina-se a trabalhar em regiões com dureza da água até 10°dH. Se
estiver montado numa região onde a água é «mais dura» corre-se o risco de aparecer rapidamente uma acumulação de calcário que provocará um ruído característico ao aquecer e por conseguinte a deterioração das partes eléctricas. Nas regiões com águas mais duras recomenda-se efectuar uma limpeza do aparelho para eliminar o calcário acumulado.
II. CARACTERÍSTICAS TÉCNICAS
1. Volume nominal, V litros - ver guras abaixo;
2. Voltagem nominal - ver guras abaixo;
3. Potência nominal de consumo - ver guras abaixo;
4. Pressão nominal - ver guras abaixo
Esta não é a pressão da rede de distribuição de água. É a pressão
indicada para o aparelho e refere-se às exigências das normas de
segurança.
5. Tipo de termoacumulador - termoacumulador fechado com isolamento
térmico;
6. Consumo diário de energia elétrica – consulte Anexo I
7. Perl de carga nominal - consulte Anexo I
8. Quantidade de água mista em 40°C V40 em litros - consulte Anexo I
9. Temperatura máxima do termóstato - consulte Anexo I
10. Congurações de fábrica da temperatura - consulte Anexo I
11. Eciência energética durante o aquecimento da água - consulte Anexo I
III. REGRAS IMPORTANTES
O termoacumulador deve ser montado em acordo com as regras normais de resistência ao fogo.
•
Não ligar o termoacumulador sem que esteja cheio de água.
•
Cuidado! A INSTALAÇÃO E A CONEXÃO INCORRETAS DO APARELHO IRÃO TORNÁ-LO PERIGOSO COM GRAVES
CONSEQUÊNCIAS PARA A SAÚDE DO CONSUMIDOR E ATÉ A MORTE. ISTO PODE TAMBÉM CAUSAR DANOS À PROPRIEDADE DELES, COMO TAMBÉM DE TERCEIROS, CAUSADOS POR INUNDAÇÕES, EXPLOSÕES, FOGO. A instalação, a conexão à alimentação de água e a conexão à rede elétrica deve ser feita por técnicos certicados. O técnico certicado é a pessoa que tem a competência em conformidade com os regulamentos do estado em causa.
Quando ligar o termoacumulador à rede eléctrica, deve-se ter cuidados ao ligar o o terra.
•
Na possibilidade de temperatura deixa debaixo do zero °С o esquentador deve vazar (seguem o
•
procedimento descrito no p. V alĺnea 2 “Ligaçăo do esquentador com a rede de canalizaçăo“). Durante o funcionamento normal – (regime de aquecimento de água) – é normal aparecerem
•
alguns pingos de água do orifício de drenagem da válvula de segurança. A última deve estar aberta para a atmosfera. Devem ser tomadas as medidas de esvaziamento ou recolha da quantidade gotejada para evitar danos sempre cumprindo as exigências descritas no ponto 2 do parágrafo V. A válvula e os elementos ligados a ela devem ser protegidos contra congelamento.
Durante o aquecimento do aparelho pode haver um ruído especíco (a água que está a ferver). Isto
•
é normal e não signica que existe alguma avaria. Com o tempo o ruído torna-se mais intenso e a razão é o calcário acumulado. Para eliminar o ruído é necessário limpar o aparelho. Este serviço não faz parte da assistência técnica incluída na garantia.
Para garantir o funcionamento seguro do seu termoacumulador, a válvula de segurança e retorno
•
deve ser regularmente limpa e inspecionada - a válvula não deve estar obstruída - e, nas regiões com alto nível de calcário na água, tem de ser limpa dos resíduos acumulados. Este serviço não está coberto pela garantia de manutenção.
Todas as alterações e modicações introduzidas à construção do termoacumulador e circuito eléctrico estão
proibidas. Se estas alterações ou modicações foram feitas durante a instalação, a garantia do produto é nula. Alterações e modicações, signica a retirada de elementos incorporados pelo fabricante, a adição de componentes ao termoacumulador ou a substituição de componentes por elementos similares não aprovados pelo fabricante.
Se o cabo eléctrico de alimentação (nos modelos que o têm) está danicado, deve ser substituido
•
por um serviço técnico especializado, ou por pessoa de similares qualicações, para evitar qualquer risco.
Este aparelho é destinado para ser utilizado por crianças com idade de 8 anos e mais do que 8 anos
•
e por pessoas com deciências físicas, sensoriais ou intelectuais ou por pessoas sem experiência e conhecimentos caso elas sejam supervisonadas ou instruídas de acordo com o uso seguro do aparelho e entendam os perigos que possam ocorrer.
As crianças nao têm que brincar com o aparelho
•
A limpeza e a manutenção do aparelho nao devem ser efetuadas por crianças, que não são
•
supervisonadas.
18
Page 19
IV. DESCRIÇÕES E PRINCÍPIOS DE FUNCIONAMENTO
O aparelho é composto pelo corpo, falange no lado inferior - para termoacumuladores de instalação vertical - ou lateralmente - para termoacumuladores de instalação horizontal - painel plástico de protecção e válvula de segurança de retorno.
1. O corpo é composto por um reservatório de aço (depósito de água), carcaça
(corpo exterior) - com isolamento térmico colocado no meio, feito espuma de poliuretano de alta densidade, ecologicamente limpo - e dois tubos de rôsca G ½”: tubo de água fria marcado a azul e tubo de saída para água quente marcado a vermelho. O reservatório interior pode ser de dois tipos, dependendo do modelo:
Fabricado em aço anti-corrosão, com revestimento especial vitro-cerâmico;
•
Fabricado em aço inox
•
Os termoacumuladores verticais podem levar dentro uma unidade permutadora (tubo de caldeira). Os tubos de entrada e saída da caldeira estão localizados nos lados e têm tubos com rôsca G ¾“.
2. Um aquecedor eléctrico é montado ao ange. Os termoacumuladores com
revestimento vitro-cerâmico, são consideram uma protecção de magnésio. O termóstato tem um sistema de segurança de sobreaquecimento, com interrupção de potência para o aquecimento quando a temperatura da água atinge valores excessivos. Em caso disso, por favor consulte o serviço de assistência técnica. O aparelho tem incorporado dispositivo de protecção contra sobreaquecimento (interruptor termostático) que desliga o aquecedor da rede eléctrica quando a temperatura da água atinge índices demasiado elevados.
3. A válvula de segurança de retorno impede que os aparelhos vazem, no caso
de interrupção da entrada de água fria. A válvula protege o aparelho contra a subida de pressão acima do valor permitido durante o aquecimento (em caso de aumento da temperatura, a água aumenta de volume e a pressão aumenta), libertando o excesso de pressão pela abertura para drenagem.
A válvula de segurança de retorno não pode proteger o aparelho,
caso haja um aumento de pressão excedendo a pressão pré
estabelecida para o aparelho.
V. MONTAR E LIGAR “ON”
Cuidado! A INSTALAÇÃO E A CONEXÃO INCORRETAS DO
APARELHO IRÃO TORNÁ-LO PERIGOSO COM GRAVES CONSEQUÊNCIAS PARA A SAÚDE DO CONSUMIDOR E ATÉ A MORTE. ISTO PODE TAMBÉM CAUSAR DANOS À PROPRIEDADE DELES, COMO TAMBÉM DE TERCEIROS, CAUSADOS POR INUNDAÇÕES, EXPLOSÕES, FOGO. A instalação, a conexão à alimentação de água e a conexão à rede elétrica deve ser feita por técnicos certicados. O técnico certicado é a pessoa que tem a competência em conformidade com os
regulamentos do estado em causa
1. Montagem
Recomenda-se que a montagem do aparelho seja feita próxima dos locais de uso de água quente, para reduzir a perda de aquecimento na passagem pela canalização. Em caso da montagem do aparelho numa casa de banho, deve-se escolher uma zona fora do alcance de projecções de água. O aparelho é suspenso à parede, através de suportes xos à unidade (em caso do suporte não estar xo ao aparelho, deve ser xado utilizando os dois pernos roscados fornecidos). São utilizados dois ganchos (min. Ø 10mm) para suspender o aparelho. O conjunto deve ser bem xo à parede (ganchos não incluídos no conjunto de montagem). Os suportes do aparelho foram desenhados para montagem vertical dos termoacumuladores e permitem uma distância dos furos entre 220 e 310 mm - g. 1a.
Para evitar danos ao usuário, ou a terceiros, e em caso de falhas no
sistema de fornecimento de água quente, o aparelho deverá estar montado num local onde o chão esteja isolado ou tenha drenagem de água. Não colocar objectos que não sejam à prova de água debaixo do aparelho, em quaisquer circunstâncias. No caso do aparelho não ser instalado de acordo com as condições atrás referidas, deve ser colocado um tubo de segurança, para eventual descarga, debaixo do aparelho.
Nota: o tubo de protecção não está incluído, o qual deve ser seleccionado
pelo usuário.
2. Tubos de ligação do termoacumulador
Fig. 4a – para montagem vertical; Onde: 1-Tubo de entrada; 2 – válvula de segurança; 3-válvula de redução (para tensão do aquaduto superior a 0,6 MPa); 4 – torneira de fechamento; 5 – funil de ligação com a canalização; 6-mangueira; 7 – torneira de vazar o esquentador
Na ligação do termoacumulador à rede de água principal, devem-se considerar as côres indicadas/círculos/pintados nos tubos: azul para água fria (entrada) e vermelho para água quente (saída). A montagem da válvula de segurança de retorno, fornecida com o termoacumulador, é obrigatória. A válvula de segurança de retorno deve ser montada no tubo de água fria fornecido, de acordo com a direcção da seta estampada no corpo de plástico, que indica a direcção de entrada de água. Quaisquer outros dispositivos de segurança adicionais não devem ser montados entre a válvula de segurança de retorno e o termoacumulador.
Excepção: Se os regulamentos locais (normas) exigirem a utilização de
outra válvula de segurança ou dispositivo (conforme à norma EN 1487 ou EN 1489), este último deve ser comprado adicionalmente. Para os dispositivos conformes à norma EN 1487 a pressão máxima de serviço indicada deve ser 0.7 MPa. Para outras válvulas de segurança a pressão em que são calibradas deve ser de 0.1 MPa abaixo da indicada na tabela do aparelho. Nestes casos a válvula de controlo e anti-retorno que é fornecida com o aparelho não deve ser utilizada.
Caso existam válvulas de segurança de retorno antigas, que
podem conduzir a avarias do aparelho, as mesmas devem ser
retiradas.
É proibido colocar qualquer dispositivo de bloqueio entre a válvula
de controlo e anti-retorno (o dispositivo de segurança) e o
aparelho.
O aperto da válvula de segurança de retorno em roscas com mais de 10 mm
de comprimento não é autorizado, pois pode causar danos na válvula e
pôr em perigo o seu aparelho.
Nos termoacumuladores com montagem vertical, a válvula de
segurança deve ser ligada ao tubo de entrada sendo levantado o painel plástico do aparelho . Depois de ser montado, ele deve ter a posição indicada na gura 2.
A válvula de controlo e anti-retorno e o respectivo tubo condutor que a liga
ao esquentador de água devem estar protegidos contra congelamento. Quando na drenagem é utilizada uma mangueira – a extremidade livre deve estar sempre orientada para a atmosfera (não debaixo de água). A mangueira deve ser protegida contra congelamento.
Abrir a válvula da rede de água fria e, em seguida, abrir a válvula da saída de água quente do termoacumulador. Quando o enchimento estiver completo,o caudal de água será constante na torneira. Agora pode fechar a válvula (torneira) de água quente. Caso tenha que esvaziar o termoacumulador, primeiro deve desligar o aparelho da rede eléctrica. Corta a água que corre para o esquentador.Abre a torneira de água quente de bateria que mistura a água quente e água fria. Abre torneira 7 (gura 4a ) para vazar água no esquentador. Si na instalaçăo năo ē instalado aquela torneira, o esquentador pode ser vazar directamente do tubo de entrada mas o esquentador deve ser despendurar de antemāo do aqueduto Em caso de remoção da membrana, a descarga de vários litros de água que resta no reservatório,é normal.
Devem ser tomadas medidas para prevenir danos durante a
drenagem da água.
Se a pressão na rede de distribuição de água ultrapassar o valor indicado no parágrafo I, neste caso será necessário montar uma válvula redutora, caso contrário o esquentador de água não funcionará correctamente. O fabricante não assume qualquer responsabilidade por problemas causados por uso indevido do aparelho.
3. Ligações eléctricas.
Assegure-se que o aparelho está cheio de água, antes de o ligar à
rede eléctrica.
3.1. Modelos com cabo de alimentação e cha são ligados a uma
tomada de corrente.
Para desligar estes aparelhos tem de se retirar a cha da tomada de corrente.
A tomada deve ser correctamente ligada ao ciclo de corrente
próprio protegido com fusível. E deve ser ligada à terra.
3.2. Aquecedores de água, equipados com cabo de alimentação
sem plugue
O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica xa, equipado com um fusível cuja corrente nominal declarada é 16А (20A para potência > 3700W). A conexão deve ser permanente - sem plugues. O circuito elétrico deve ser equipado com um fusível e com dispositivo incorporado que proporciona desconexão de todos os pόlos caso uma sobretensão de categoria III ocorrer. A conexão dos condutores do cabo de alimentação do aparelho deve ser realizada da seguinte maneira:
Condutor de cor castanha do isolamento - ao conductor de fase da
•
instalação elétrica (L) Condutor de cor azul do isolamento - ao conductor neutro da
•
instalação elétrica (N) Condutor de cor amarela-verde do isolamento – ao condutor
•
protetivo da instalação elétrica ⏚
3.3. Aquecedor de água sem cabo de alimentação
O aparelho deve ser conectado a um circuito elétrico separado na instalação elétrica xa, equipado com um fusível cuja corrente nominal declarada é 16А (20A para potência > 3700W). A conexão realiza-se por meio de os de cobre sόlidos – cabo 3x2,5 mm² para uma potência total de 3000W (cabo 3x4.0 mm² para uma potência > 3700W). O circuito eléctrico do aparelho tem de ter um ligador, assegurando a separação entre os pólos em carga, segundo condições da categoria III da Alta tensão. Para instalar o cabo de alimentação no termoacumulador, remover a tampa plástica (g. 2). A conexão dos os de alimentação devem estar em conformidade com as marcações nos terminais da seguinte forma:
о condutor de fase como uma indicação A оu A1 ou L ou L1
•
o conductor neutro como uma indicação N (B ou B1 ou N1)
•
É obrigatória a ligação do cabo de protecção para a junção de
•
parafuso marcada com o signo ⏚ .
Depois da montagem a tampa de plástico coloca-se novamente!
Notas explicativas à g. 3: TS – interruptor térmico; TR/EC – regulador térmico/ aquecedor; S - Sensor; F – falange.
bloco electrónico
; R -
PT
19Português
Page 20
VI. ANODO DE MAGNÉSIO PARA PROTECÇÃO DA OXIDAÇÃO PARA
PT
TERMOACUMULADORES COM RESERVATÓRIO REVESTIDOS A VITROCERÂMICO
O anodo de magnésio protege a superfície interior do reservatório da corrosão. O elemento de anodo é um elemento interno que deve ser substituído periódicamente. No sentido de alcançar uma maior longevidade, o fabricante recomenda inspecções periódicas ao estado do anodo de magnésio, feitas por um técnico especializado, e substituídas quando necessário, podendo esta análise ser feita durante a manutenção técnica preventiva. Para assistência técnica, contacte o serviço técnico autorizado.
VII. FUNCIONAMENTO
Este aparelho possui quatro modos operacionais principais: "Stand by", "Aquecimento" - para manter uma temperatura denida, "Smart Control" - modo de auto-estudo contínuo com seleção automática da temperatura de aquecimento, independentemente do modo de operação ativo e: "Smart Home"- para monitoramento e controlo remoto.
Como recursos adicionais podem ser destacados a presença de um sinal sonoro quando os botões são pressionados, a proteção contra a congelação do termoacumulador, a função Anti-Legionella.
1.    
1. Ligar o termoacumulador
Antes de ligar pela primeira vez o aparelho, certique-se de que ele está corretamente ligado à rede elétrica e está cheio com água. Ligar o termoacumulador efetua-se mediante o dispositivo integrado nele consoante está descrito no ponto 3.2 do parágrafo V ou liga-lo pelo cabo na tomada (se o modelo estiver munido de cabo de alimentação com cha macho).
2. Descrição do painel de comando do aparelho
Indicador de conexão Wi-Fi
•
Os aparelhos com um dispositivo de comunicação Wi-Fi integrado podem ser conectados a um sistema de controlo remoto e monitorização em tempo real. Graças ao indicador do módulo Wi-Fi, terá informações sobre a atividade da conexão.
O indicador ca aceso constantemente quando o Wi-Fi estiver conectado ao dispositivo e pisca quando a conexão for cortada.
Comando local (Indoor)
Para aparelhos projetados para funcionar com uma conexão local sem a necessidade de conectividade com a Internet, o indicador pisca.
O acesso ao aparelho pode ser feito através de dispositivos móveis (telemóvel, tablete, portátil). Instruções detalhadas sobre a operação remota do aparelho poderá encontrar no Manual de Instruções " Manual do utilizador do módulo integrado de comunicação sem os (Wi­Fi)"fornecido junto com o seu aparelho.
Comando via Internet (Outdoor)
1
2
3
O painel de comando do aparelho exibe informações sobre a operação e o estado do termoacumulador.
Sinalização dos botões e dos elementos:
6
5
4
❶ - Painel de comando ❷ - Indicador de problema registado ❸ - Botão „Stand by”/ "ON"; ❹ - Indicador do módulo Wi-Fi ❺ - Botão para selecionar o modo de funcionamento ❻ - Indicador da temperatura denida e da temperatura real da água
3. Congurações e comando do aparelho
Ligar o comando eletrónico do aparelho
Pressione o botão para ligar o aparelho. O modo de operação denido é exibido no painel de comando.
Pressione novamente o botão para desligar o comando electrónico. O modo “Stand By” é ativado e o aparelho entra no modo "Anti-gelo" automaticamente. Sobre o painel de comando permanece iluminado o
botão ,
o botão ⯈
e o indicador da conexão Wi-Fi.
router
WLAN
Para aparelhos projetados para funcionar com Wi-Fi e internet, o indicador é representado por um símbolo - .
Instruções detalhadas para o comando do aparelho via internet, poderá encontrar no Manual de Instruções " Manual do utilizador do módulo integrado de comunicação sem os (Wi-Fi)" fornecido junto com o seu aparelho.
Se o indicador Wi-Fi não estiver disponível no seu painel de comando, então o seu modelo é básico dessa gama de aparelhos. Poderá gerir o seu aparelho no modo Manual através do painel de comando.
Atenção! Para sair do modo «
remoto
», pressione o botão
Modo "Comando Manual"
•
O controlo no "Comando Manual" é realizado com o botão ⯈. O modo ativo e o estado atual do aparelho são indicados por um indicador luminoso no painel de comando.
Modo ativo (temperatura definida) e escala de exibição da temperatura:
WLAN
monitoramento e controlo
⯈.
20
Page 21
Através do botão ⯈ seleciona-se o modo de operação. Poderá escolher um
45°C
75°C
60°C ECO
entre quatro modos de 45 °C, 60 °C, ECO ou 75 °C. Cada vez que carregar nesse botão, estará selecionado o modo de
sequência que passa de 45 °C, 60 °C, ECO ou 75 °C, a seguir:
Modos de 45 °C Neste modo, o aparelho aquece a água a uma temperatura de
aproximadamente 45 °C. No painel de comando, o indicador luminoso fornece feedback sobre a seleção feita. Durante o aquecimento, o primeiro sector da escala de luz pisca. Quando a temperatura denida for atingida, o sector da escala ca constantemente aceso.
Modos de 60 °C Neste modo, o aparelho aquece a água a uma temperatura de
aproximadamente 60 °C. No painel de comando, o indicador luminoso fornece feedback sobre a seleção feita. Durante o aquecimento, o primeiro e o segundo sectores da escala piscam. Durante o aquecimento da água até 45 °C, o primeiro sector ca constantemente aceso, e um segundo sector da escala continua a piscar. Quando a temperatura denida (60 °C) for atingida, ambos os sectores da escala estão constantemente iluminados.
Modos de 75 °C Neste modo, o aparelho aquece a água a uma temperatura de
aproximadamente 75 °C. No painel de comando, o indicador luminoso fornece feedback sobre a seleção feita. Durante o aquecimento, o primeiro, o segundo e terceiro sector da escala de luz piscam. Durante o aquecimento da água até 45 °C, o primeiro sector ca constantemente aceso, e o segundo e terceiro sector da escala continuam a piscar. Durante o aquecimento da água até 60 °C, e o segundo sector está constantemente iluminado, e o terceiro sector da escala continua a piscar. Quando a temperatura denida (75 °C) for atingida, toda a escala ilumina-se constantemente.
Modos ECO (modo de auto-estudo) Este modo de funcionamento é especialmente adequado se já tem hábitos
estabelecidos quanto ao consumo de água quente (por exemplo, toma banho aproximadamente à mesma hora todos os dias). Para operar com o aquecedor de água no modo "Eco", pressione o botão ⯈, até a luz indicadora ECO aparecer no painel de comando. A primeira semana durante a qual o aparelho é treinado de acordo com os hábitos domésticos, e a água aquece-se até 70 °C. Após esse período, o valor máximo do aquecimento da água estará de acordo com a necessidade real. Durante o aquecimento, toda a escala luminosa pisca. Durante o aquecimento da água até 45 °C, o primeiro sector ca constantemente aceso, e o segundo e terceiro sector da escala continuam a piscar. Quando a água é aquecida até 60 °C e o segundo sector está constantemente aceso, e o terceiro sector da escala continua a piscar. Ao atingir a temperatura de 70 °C, toda a escala ilumina-se constantemente. Nos modos "ECO", o termoacumulador elabora um algoritmo próprio de funcionamento para garantir a economia dos custos de energia, e respetivamente, reduzir a sua conta de eletricidade mas para guardar ao máximo o conforto de uso.
Atenção! O termoacumulador TESY que você adquiriu é de classe
máxima de eciência elétrica. A classe de eciência do aparelho é garantida somente quando o aparelho está a funcionar em modo ECO «Eco smart», devido às economias signicativas de energias que são
geridas.
Princípio de funcionamento: depois de selecionar o modo Eco, o aparelho investigará os seus hábitos e irá elaborar sozinho um programa semanal para fornecer-lhe a quantidade necessária de água no momento exato em que precisa dela, mas também para gerar economia de energia e reduzir a sua conta de luz. O princípio do funcionamento requer um período de auto-estudo, isso durará uma semana, após o qual o modo Eco reproduz automaticamente o ciclo de operação investigado e começa a acumular economia de energia sem comprometer o seu conforto, calculado com base nos seus hábitos estudados. O aparelho continuará a monitorização dos seus hábitos e a aperfeiçoar-se sozinho.
Se mudar os seus hábitos com frequência, o aparelho não conseguirá elaborar um algoritmo bem exato para garanta o seu conforto e forneça água quente exatamente quando precisar dela.
Observação: Quando a energia falhar, o aparelho memoriza as congurações até 12 horas.
Se precisar de aquecer a água até a temperatura máxima apenas uma vez, quando o modo ESO está ativado, selecione o modo 75 °C. Com essa alteração, o algoritmo ECO ficará mantido. Ao retornar novamente ao modo ECO, o funcionamento do aquecedor de água continuará de acordo com o algoritmo.
21Português
Modo "Anti-Gelo"
A função anticongelante está ativa no modo "Stand By". Se pretender não usar o aquecedor de água por muito tempo, proteja o
seu conteúdo do congelamento ao pressionar o botão para ativar a função "
Anti-Gelo
", em que o aquecedor de água manterá a temperatura
da água em aproximadamente 10 °C.
IMPORTANTE: A alimentação elétrica do aparelho deve estar
ligada. A válvula de segurança e o tubo saindo dela para o
aparelho devem ser obrigatoriamente protegidas contra
congelamento.
Função "RESTAURAÇÃO DAS CONFIGURAÇÕES INICIAIS"
•
Para realizar a função é importante que o termoacumulador que no modo «Stand by». Realiza-se através do carregamento dos botões
e ⯈segurando-os pressionados por um mínimo de 10 segundos. Durante esses 10 segundos você deve ouvir dois sinais sonoros. O primeiro é de «teste», todos os símbolos do painel acenderão e ao manter pressionados os botões ouvirá o segundo sinal que já informa e que o aparelho foi restaurado para as congurações de fábrica.
Função "Anti-Legionella"
•
A baixa temperatura da água no termoacumulador cria um ambiente favorável ao desenvolvimento de microrganismos e, em particular, a bactéria Legionella o que pode ser extremamente perigoso para o corpo humano.
A função Anti-Legionella/Desinfecção é uma função inovadora e é ativada automaticamente para proteger o termoacumulador das bactérias na água quente.
Caso, durante 7 dias, a água no aquecedor de água não atingir os 65°C, ligar-se-á a função Anti-Legionella. A água no aquecedor de água será aquecida até 65 °C e mantida por 60 minutos.
4. Problemas registados
Quando um problema for detetado no aparelho, todos os símbolos apagar-se-ão. O símbolo ⚠ acenderá no painel e começará a piscar. Ao mesmo tempo, o aquecedor do aparelho desligar-se-á (o aparelho irá parar de aquecer) e o indicador do modo de operação será apagado. Os diferentes erros são codicados com um número diferente de ashes do símbolo (pisca N vezes e apaga-se em 2 segundos).
Lista dos erros e dos seus códigos:
Código do erro
/ número de ashes/
1 erro 1
2 erro 2
3 erro 3
4 erro 4
5 erro 5
6 erro 6 Congurar data e hora
Denominação do erro
O sensor inferior está interrompido
O sensor inferior deu curto-circuito
O sensor superior está interrompido
O sensor superior deu curto-circuito
O aquecedor está ligado a seco
Atenção! Se "erro 6" aparecer: É preciso encontrar a rede wi-
emitida pelo termoacumulador (TCHхххххххх) e conectar-se a ela.
Observação: Se aparecer algum dos erros acima, por favor entre
em contato com um centro de assistência técnica autorizada! Os
centros de assistências técnica são indicados na carta de garantia.
VIII. MANUTENÇÃO PERIÓDICA
Em condições normais de utilização, o termoacumulador, com inuência de altas temperaturas e calcário depositado na resistência, pode começar a ligar e desligar frequentemente. Uma deterioração da protecção térmica é possível. Devido a estes factos, o fabricante recomenda manutenção preventiva do seu termoacumulador, por pessoal qualicado. Esta manutenção preventiva tem de incluir limpeza e inspecção do anodo de magnésio, o qual deve ser substituído em caso de necessidade. Utilize um pano húmido para limpar o aparelho. Não utilize produtos de limpeza abrasivos ou solventes. Não molhe o aparelho com água.
O fabricante não é responsável por quaisquer consequências pela não observação destas instruções.
Indicações para a protecção do meio ambiente
Aparelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos de recolha, caso existam.
PT
Page 22
BEDIENUNGS UND AUFBEWAHRUNGSANLEITUNG
DE
Sehr geehrte Kunden, Vorliegende technische Beschreibung und Bedienungsanleitung ist dazu
bestimmt, Sie mit dem Gerät und den Erforderungen für seine richtigen Installation und Betrieb bekannt zu machen. Die Anleitung ist auch für die geprüften Techniker bestimmt, welche das Gerät montieren und im Falle eines Fehlers demontieren und reparieren werden.
Die Einhaltung der Anweisungen der vorliegenden Anleitung ist im Interesse des Käufers und eine der Garantievoraussetzungen, die in der Garantiekarte genannt sind.
Bitte beachten Sie, dass die Einhaltung der Hinweise in der vorliegenden Anleitung im Interesse des Käufers liegt. Zur gleichen Zeit wird sie als eine der Garantiebedingungen erklärt, die in der Garantiekarte erwähnt sind, damit der Käufer kostenlose Garantieleistungen nutzen darf. Der Hersteller haftet nicht für Beschädigungen am Gerät und eventuelle Schäden, die infolge eines Betriebes und/oder einer Montage, die den Hinweisen und den Instruktionen in dieser Anleitung nicht entsprechen, verursacht sind.
Der elektrische Boiler entspricht den Erforderungen von EN 60335-1, EN 60335­2-21.
I. BESTIMMUNG
Das Gerät ist bestimmt, heißes Wasser für den Haushalt und für kommunale Objekte zu versorgen, welche eine Wasserversorgung mit höchstens 6 bar (0.6 MPa) haben. Er ist nur für einen Gebrauch in geschlossenen und beheizten Räumen bestimmt, in denen die Temperatur unter 4°C nicht fällt. Er ist nicht bestimmt, in einem ununterbrochenen gedehnten Modus betrieben zu werden.
Das Gerät ist für einen Gebrauch in Gebieten mit Wasserhärte bis 10 °dH bestimmt. Im Falle, dass er in einem Gebiet mit “härterem” Wasser montiert wird, ist das schnelle Ansammeln von Kalkablagerungen möglich. Diese Kalkablagerungen verursachen ein spezisches Geräusch beim Wasseraufwärmen, sowie schnelle Beschädigung der elektrischen Teile. In Regionen mit härteren Wässern wird jedes Jahr eine Reinigung des Gerätes von den angesammelten Kalkablagerungen.
II. TECHNISCHE EIGENSCHAFTEN
1. Nennvolumen V, Liter – s. das Schild auf das Gerät
2. Nennspannung - s. das Schild auf das Gerät
3. Nennleistung - s. das Schild auf das Gerät
4. Nenndruck – s. das Schild auf das Gerät
Dies ist der Druck des Wasserversorgungsnetzes nicht. Dies ist der
für das Gerät geltende Druck und bezieht sich auf die
Anforderungen der Sicherheitsnormen.
5. Typ des Boilers - geschlossener Speicher- Warmwassererwärmer,
wärmeisoliert
6. Tageselektroenergieverbrauch - siehe Anhang I
7. Angegebenes Lastprol – siehe Anhang I
8. Menge des Mischwassers bei 40°C V40 in Litern - siehe Anhang I
9. Maximale Temperatur des Thermostats - siehe Anhang I
10. Standardtemperatureinstellungen - siehe Anhang I
11. Energieezienz bei der Wassererwärmung - siehe Anhang I
III. WICHTIGE REGELN
Der Boiler soll nur in Räumen mit einer normalen Feuersicherung installiert werden.
•
Schalten Sie den Boiler nicht ein, wenn Sie sich nicht vergewissert haben, dass er voll mit Wasser ist.
•
ACHTUNG! FEHLERHAFTE INSTALLATION UND ANSCHLUSS DES GERÄTS WIRD SCHWERE GESUNDHEITLICHE
FOLGEN VERURSACHEN UND FÜHRT SOGAR ZUM TOD DER VERBRAUCHER. DAS KÖNNTE AUCH ZU SACHSCHÄDEN ODER PERSONENSCHÄDEN FÜHREN, DIE DURCH ÜBERSCHWEMMUNG, EXPLOSION ODER FEUER VERURSACHT SIND. Die Installation, der Anschluss ans Wassernetz und der Anschluss ans Stromnetz müssen von qualizierten Technikern durchgeführt werden. Ein qualizierter Techniker ist eine Person, die gemäß den Vorschriften des entsprechenden Landes über die entsprechenden Kompetenzen verfügt.
Beim Anschluß des Boilers an das Stromversorgungsnetz ist für den ordnungsgemäßen Anschluß
•
des Schutzleiters (bei Modellen ohne Schnur mit Stecker) zu achten. Wenn es die Wahrscheinlichkeit besteht, dass die Raumtemperatur unter 0 °С fällt, soll der Boiler
•
entleert werden (befolgen Sie das im V., 2. beschriebene Verfahren “Anschluss des Boilers an die öentliche Wasserversorgung” ).
Im Betrieb (Beim Modus Wassererhitzen) ist es normal, dass Wasser von dem Wasserablaufsloch
•
des Ventils tropft. Das Wasserablaufsloch ist zu der Atmosphäre oen zu lassen. Maßnahmen in Bezug auf das Beseitigen oder Sammeln der abgelaufenen Wassermenge sind zu treen, damit Schäden vermieden werden. Die Anforderungen, die im Punkt 2 des Absatzes V beschrieben sind, sind nicht zu verletzen.
Das Ventil und die zugehörigen Komponenten müssen vor Frost geschützt werden.
•
Während des Erhitzens kann ein pfeifendes (wie kochendes Wasser) Geräusch von dem Gerät gehört
•
werden. Dies ist normal und ist kein Anzeichen für eine Fehlfunktion. Das Geräusch nimmt im Laufe der Zeit zu. Der Grund dafür ist der angesammelte Kalkstein. Damit das Geräusch beseitigt wird, ist es notwendig, dass man das Gerät reinigt. Diese Diensleistung ist bei der Garantiebedienung nicht enthalten.
Für die sichere Arbeit des Boilers ist es erforderlich, dass die Rückschlagklappe regelmäßig gereinigt
•
und ihre normale Funktion geprüft wird /ob sie nicht blockiert ist/, indem in den Gebieten mit stark kalkhaltiges / hartes/ Wasser die Reinigung vom angehäuften Kalkstein notwendig ist. Diese Leistung gehört zu der Garantiewartung nicht.
Alle Änderungen und Umbau an der Konstruktion und dem elektrischen Plan des Boilers sind untersagt. Wenn solche
festgestellt werden, wird die Garantie für das Gerät aufgehoben. Unter Änderungen und Umbau versteht man jede Beseitigung von Teilen, welche vom Hersteller eingebaut sind, Einbau zusätzlicher Bauteilen in den Boiler, Ersetzung von Teilen mit vergleichbaren Teilen, die vom Hersteller nicht zugestimmt sind.
Dieses Gerät ist dazu bestimmt, von Kindern, die 8 und über 8 Jahre alt sind, und Personen mit
•
eingeschränkten physischen, empndlichen oder geistigen Fähigkeiten, oder Menschen mit einem Mangel an Erfahrung und Wissen verwendet zu werden, soweit sie unter Beobachtung sind oder in Übereinstimmung mit dem sicheren Umgang mit dem Gerät instruktiert sind und die Gefahren verstehen, die entstehen können.
Kinder sollten nicht mit dem Gerät spielen
•
Die Reinigung und die Wartung des Gerätes sollte nicht von Kindern durchgeführt werden, die
•
nicht beaufsichtigt sind.
22
Page 23
IV. BESCHREIBUNG UND ARBEITSPRINZIP
Das Gerät besteht aus einem Körper, einem Flansch im unteren Teil / bei vertikaler Befestigung des Boilers/ oder seitlich / bei Boiler, die horizontal zu befestigen sind /, einer Kunststo- Schutzplatte und einer Rückschlagklappe.
1. Der Körper besteht aus einem Stahlbehälter (Wasserbehälter), einem Mantel
(Aussenhaut) und einer Wärmeisolierung zwischen Ihnen, welche aus einem ökologisch reinen hochdichten Polyurethanschaum, und zwei Rohren mit G ½ “- Gewinde für die Kalt-Wasser- Zuführung (mit blauen Ring) und zum Ablassen des Warmwassers (mit einem roten Ring). Der Innenbehälter, kann modellbezogen zwei Typen sein:
aus schwarzem Stahl mit einer speziellen glaskeramischen Beschichtung
•
oder emailbeschichtet aus rostfreiem Stahl
•
Die vertikalen Boiler können mit einem eingebauten Wärmetauscher (Serpentine) sein. Der Eingang und der Ausgang der Serpentine sind seitlich angeordnet und stellen Rohren mit G ¾“- Gewinde dar.
2. An dem Flansch ist ein elektrischer Heizer montiert. Bei den Boilern mit einer
glaskeramischen Beschichtung ist auch ein Magnesium- Schutz montiert. Der elektrische Heizer dient zur Erwärmung des Wassers im Behälter und wird vom Thermostat geteuert, der automatisch die notwendige Temperatur aufrecht erhält. Das Gerät ist mit einer eingebauten Überhitzungsschutzvorrichtung (Thermoschalter) ausgerüstet, welche den Heizer vom elektrischen Diese Vorrichtung setzt nicht selbsttätig zurück.
3. Die Rückschlagklappe vermeidet das volle Ausleeren des Geräts falls von
der Wasserversorgung kein kaltes Wasser zugeführt wird. Sie schutzt das Gerät bei der Heizung gegen Druckerhöhung im Wasserbehälter über den zulässigen Wert (bei der Heizung dehnt sich das Wasser aus und der Druck steigert), durch Auslassung des Überschusses durch die Drainage-Önung.
Die Rückschlagklappe kann das Gerät vor höheren als für das
Gerät erklärten, von der Wasserleitung zugeführten Druck, nicht
schützen.
V. MONTAGE UND ANSCHLUSS
ACHTUNG! FEHLERHAFTE INSTALLATION UND ANSCHLUSS DES
GERÄTS WIRD SCHWERE GESUNDHEITLICHE FOLGEN VERURSACHEN UND FÜHRT SOGAR ZUM TOD DER VERBRAUCHER. DAS KÖNNTE AUCH ZU SACHSCHÄDEN ODER PERSONENSCHÄDEN FÜHREN, DIE DURCH ÜBERSCHWEMMUNG, EXPLOSION ODER FEUER VERURSACHT SIND. Die Installation, der Anschluss ans Wassernetz und der Anschluss ans Stromnetz müssen von qualizierten Technikern durchgeführt werden. Ein qualizierter Techniker ist eine Person, die gemäß den Vorschriften des entsprechenden Landes über die entsprechenden Kompetenzen verfügt.
1. Montage
Es wird empfohlen, das Gerät möglichst nah an die Stellen, wo das Warmwasser benutzt wird, zu instalieren, damit die Wärmeverluste in der Leitung reduziert werden. Falls der Boiler in einem Badezimmer installiert wird, ist zu beachten, dass er nicht von der Dusche oder von der Handbrause mit Wasser übergossen wird.
Bei einer Befestigung an der Wand wird das Gerät an den tragenden Platten, die an seinem Körper montiert sind, gehängt (falls sie nicht montiert sind, müssen sie mittels der beigelegten Bolzen montiert werden). Das Aufhängen wird auf zwei Haken gemacht (min. Ø 10 mm), die zuverlässig an der Wand befestigt sind (sie sind dem Aufhängeset nicht beigelegt). Die Konstruktion der tragenden Platte bei vertikale Boiler ist universal und erlaubt einen Abstand zwischen den Haken von 220 bis 310 мм - Bild 1.
Um Schäden für den Verbraucher und Dritten, falls das System für
Warmwasserversorgung Fehler zeigt, zu vermeiden, ist es notwendig, das Gerät in Räumen mit Boden-Hydroisolierung und Drainage in die Kanalisation zu installieren. Keinesfalls stellen Sie bitte unter dem Gerät Gegenstände, die nicht wasserbeständig sind. Falls das Gerät in einem Raum installiert wird, wo der Boden nicht hydroisoliert ist, ist es erforderlich, unter dem Gerät eine Schutzwanne mit Verbindung / Drainage/ zur Kanalisation zu stellen.
Bemerkung: die schutzwanne gehört zur anlage nicht und wird
vom verbraucher gewählt.
2. Anschluss des Boilers an die öentliche Wasserversorgung
Bild 4: a - Vertikale Befestigung an der Wand;
Wo: 1- Eingangsrohr; 2 – Schutzklappe; 3- Reduzierventil (bei einem Druck in der Wasserleitung über 0.6 MPa); 4- Verschlusshahn; 5 – Trichter zum Anschluss an die Kanalisation; 6- Schlauch; 7 – Ablaufhahn für Boilerentleerung Beim Anschluß des Boilers zur Wasserversorgung muss man die Hinweiszeichen /farbige Ringe/ der Rohre berücksichtigen: blau – für Kaltwasser /Zufuhrwasser/, rot – für das Heisswasser /Ausgangswasser/. Das Montieren der Rückschlagklappe, welche samt mit dem Boiler verkauft wird, ist eine Soll-Vorschrift. Sie wird am Kaltwassereingang montiert, entsprechend dem Pfeil auf dem Körper der Rückschlagklappe, welche die Richrung des Eingangswassers zeigt. Es ist keine andere Verschlussarmatur zwischen der Klappe und dem Gerät zugelassen.
Ausnahme: Wenn die örtlichen Regelungen (Vorschriften) die Verwendung
eines anderen Sicherheitsventils oder anderes Gerätes (die den EN 1487 oder EN 1489 entsprechen) erfordern, dann soll es zusätzlich gekauft werden. Für Einrichtungen, die den EN 1487 entsprechen, soll der maximale angekündigte Betriebsdruck 0.7 MPa sein. Für andere Sicherheitsventile soll der Druck, der eingestellt ist, mit weniger als 0.1 MPa unter dem Druck auf dem Typenschild des Gerätes sein. In diesen Fällen soll das Sicherheitsventil, das mit dem Gerät angeliefert ist, nicht verwendet werden.
Das Vorhandensein anderer /alten/ Rückschlagklappen kann zum
Schaden Ihres Geräts führen, deshalb sind sie zu entfernen.
23Deutsch
Andere Absperrventile zwischen dem Sicherheitsventil
(Sicherheitseinrichting) und dem Gerät sind nicht erlaubt.
Das Einschrauben der Klappe an Gewinden, die länger als 10 mm
sind, ist untersagt. Im entgegengesetzten Fall kann das zum
Schaden Ihrer Klappe führen und ist für Ihr Gerät gefährlich.
Bei den Boilern mit vertikaler Befestigung muss die Schutzklappe
zum Eingangsrohr bei entfernter Kunststo- Platte des Geräts gemacht werden. Nach der Montage soll ihre Position die am Bild 2 gezeigte sein.
Das Sicherheitsventil und die Rohrleitungen an den Boiler müssen
vor Frost geschützt werden. Bei einem Ablaufschlauch soll sein freier Teil immer zu der Atmosphäre oen sein (aber nicht eingetaucht). Der Schlauch soll auch vor Frost geschützt werden.
Das Auüllen des Boilers wird durch Önen des Hahns für die Zuführung des Kaltwassers von der Wasserversorgung zum Boiler und des Hahns für Heißwasser der Mischbatterie gemacht. Nach dem Auüllen muss von der Mischbatterie ein ununterbrochener Wasserstrahl ießen. Jetzt können Sie den Feißwasser-Hahn zumachen. Wenn eine Entleerung des Boilers erforderlich ist, sorgen Sie an erster Stelle dafür, dass die Stromversorgung des Boilers abgeschaltet wird. Stoppen Sie den Wasserzuuss an das Gerät. Önen Sie den Warmwasserhahn der Mischbatterie. Önen Sie den Hahn 7 (Bild 4a), um das Wasser aus dem Boiler zu entleeren. Wenn keiner solcher vorhanden ist, kann der Boiler dierekt vom Eingangsrohr entleert werden, indem er zuerst von der Wasserleitung getrennt wird. Es ist normal, dass bei der Abnahme des Flansches einige Liter Wasser herunterießen, die im Wasserbehälter waren.
Bei dem Ablaufen muss mann dafür sorgen, dass es keine Schaden
vom ießenden Wasser entstehen.
Im Falle, dass der Druck im Wasserleitungsnetz den im oberen Absatz I angegebenen Wert überschreitet, dann ist ein Reduzierventil zu montieren. Sonst wird der Boiler falsch im Betrieb gesetzt. Der Hersteller haftet für Folgen auf Grund
des unrechtmäßigen Betriebs des Geräts nicht.
3. Anschluß an die Stromversorgung .
Bevor Sie die Stromversorgung einschalten, vergewissern Sie sich,
dass das Gerät voll mit Wasser ist.
3.1. Bei den Modellen, die mit Versorgungsschnur und Stecker ausgerüstet sind,
wird das Gerät durch Anschließen des Stecker an die Steckdose eingeschaltet. Das Abschalten wird durch Ausschalten des Netzsteckers aus der Steckdose.
Die Steckdose muss ordnungsgemäß an einen eigenen Stromkreis
mit versehener Schutzschaltung angeschlossen werden. Es muss
geerdet werden.
3.2. Wassererwärmer, ausgestattet mit einem Stromversorgungsschnur
ohne Stecker Das Gerät muss an einen eigenen Stromkreis von der festen
Elektroinstallation angeschlossen sein, der mit einer Sicherung mit angegebenem Nennstrom 16А (20A für Leistung > 3700W) ausgestattet ist. Der Anschluss muss ständig erfolgen – ohne Stecker und Steckdosen. Der Stromkreis soll mit einer Sicherung und einem eingebauten Gerät ausgestattet sein, das die Trennung aller Pole unter den Bedingungen einer Überspannung Kategorie III bereitstellt. Der Anschluss der Leitungen des Stromversorgungsschnures des Gerätes sollte erfolgt werden, wie folgt:
Leitung mit brauner Farbe der Isolation - an den stromführenden
•
Leiter der Elektroinstallation (L) Leitung mit blauer Farbe der Isolation – an den Neutralleiter der
•
Elektroinstallation (N) Leitung mit gelb-grüner Farbe der Isolation – an den Schutzleiter
•
der Elektroinstallation ⏚
3.3. Wassererwärmer ohne Stromversorgungsschnur
Das Gerät muss an einen eigenen Stromkreis von der festen Elektroinstallation angeschlossen sein, der mit einer Sicherung mit angegebenem Nennstrom 16А (20A für Leistung > 3700W) ausgestattet ist. Der Anschluss erfolgt durch eindrähtige (feste) Kupferleitern – Kabel 3 x 2,5mm²für Gesamtleistung 3000W (Kabel 3 x 4.0mm²für Leistung > 3700W).
Im elektrischen Versorgungskreis des Geräts muss eine Vorrichtung eingebaut werden, welche die Trennung aller Pole bei Überspannung III. Stufe garantiert. Um den elektrischen Versorgungskabel zum Boiler anzuschliessen, ist es notwendig den Kunststodeckel zu entfernen (Bild 2). Das Anschließen der Stromleiter soll in Übereinstimmung mit den Kennzeichnungen der Klemmen erfolgen, wie folgt:
Schließen Sie den Phasenleiter zu der Kennzeichnung A oder А1
•
oder L oder L1 an. Schließen Sie den Neutralleiter zu der Kennzeichnung N (B oder B1
•
oder N1) an. Der Schutzleiter muss unbedingt an die Schraubverbindung mit
•
Bezeichnung angeschlossen werden ⏚.
Nach der Montage ist der Kunststodeckel wieder auf seine Stelle zu setzen!
Erläuterung zum Bild 3: TS – Thermoschalter; TR/EC – Thermoregler/ elektronischer steuerung; S - Sensor; R – Heizer; F – Flansch
DE
Page 24
KORROSIONSSCHUTZ  MAGNESIUMANODE
DE
Der Magnesiumanodenbeschützer schützt zusätzlich die innere Oberäche des Behälters vor Korrosion. Er erscheint als ein Verschleißteil, der einen regelmäßigen Austausch erfordert. Im Hinblick auf die langfristige und sichere Bedienung Ihres Wassererwärmers empehlt der Hersteller eine regelmäßige Überprüfung des Zustandes der Magnesiumanode von einem qualizierten Techniker und einen Ersatz notfalls. Das kann während der regelmäßigen Wartung des Gerätes durchgeführt werden. Bei dem Ersatz wenden Sie sich an ein autorisiertes Service-Zentrum!
VI. ARBEIT MIT DEM GERÄT.
Dieses Gerät verfügt über vier Hauptbetriebsarten: „Stand-by-Modus“, „Erwärmen“ – die Solltemperatur wird konstant gehalten, „Smart­Control“ – kontinuierlich adaptive Betriebsart mit automatischer Auswahl der Temperatur je nach laufende Betriebsart und „Smart­Home-Modus“ – Fernüberwachung und –steuerung.
Als weitere Extras können der Tonsignal beim Tastendruck, der Frostschutz des Warmwasserspeichers und die Anti-Legionellen­Funktion genannt werden.
1. Einschalten des elektrischen Boilers
Vor dem ersten Einschalten des Gerätes sicherstellen, dass es richtig an das Stromnetz angeschlossen ist und dass es mit Wasser voll ist. Das Einschalten des Boilers erfolgt über die Vorrichtung, eingebaut in der Anlage und beschrieben im Punkt 3.3 vom Paragraph V, oder durch Anschließen des Steckers an die Steckdose (falls das Modell über eine Schnur mit Stecker verfügt).
2. Beschreibung zum Bedienfeld des Geräts
1
2
3
Auf dem Bedienfeld des Geräts werden Angaben über den Betrieb und Zustand des Warmwasserspeichers angezeigt.
Beschriftung der Tasten und Elemente:
❶ - Bedienfeld ❷ - Fehlermelder ❸ - Standby-/AN-Taste ❹ - Anzeige des Wi-Fi-Modus ❺ - Betriebsart-Wahltaste ❻ - Anzeige der Soll- und Ist-Wassertemperatur
Wi-Fi-Anzeige
•
Die mit einer integrierten Wi-Fi-Kommunikationseinheit ausgerüsteten Wasserspeicher können eine Echtzeitverbindung mit dem Fernüberwachungs- und –steuerungssystem aufbauen. Anhand der Wi­Fi-Verbindung können Sie die Verbindungsaktivität prüfen. Die Anzeige leuchtet bei aufgebauter Wi-Fi-Verbindung mit dem Gerät und blinkt bei unterbrochener Verbindung.
Lokale Steuerung
Bei Geräten, die mit einer lokalen Verbindung ohne Bedarf an einer Internet-Verbindung betrieben werden, dem - Symbol blinken.
Die Verbindung mit dem Gerät kann via Mobilgeräte (Telefon, Tablet, PC) aufgebaut werden. Nähere Anweisungen zur Fernbedienung des Geräts nden Sie in der "Bedienungsanleitung eines eingebauten drahtlosen Kommunikationsmoduls (Wi-Fi-Modul)" , die mit dem Gerät mitgeliefert wird.
Internet-Steuerung
6
5
4
router
WLAN
Bei Geräten, die über eine Internet-Verbindung betrieben werden, ist die Anzeige mit dem Symbol gekennzeichnet .
WLAN
3. Einstellung und Betrieb des Geräts
Einschalten der elektronischen Gerätsteuerung
Drücken Sie Taste , um die Gerätsteuerung einzuschalten. Auf dem Bedienfeld wird die voreingestellte Betriebsart angezeigt.
Drücken Sie die Taste erneut, um die elektronische Steuerung auszuschalten. Dadurch wird der Stand-by-Modus aktiviert und das Gerät geht automatisch im „Frostschutz-Modus“ über. Auf dem Bedienfeld
bleibt die Taste ,
24
die ⯈-Taste
leuchten sowie die Wi-Fi-Anzeige.
Nähere Anweisungen zur Fernbedienung des Geräts nden Sie in der "Bedienungsanleitung eines eingebauten drahtlosen Kommunikationsmoduls (Wi-Fi-Modul)" , die mit dem Gerät mitgeliefert wird. Sollte auf Ihrem Gerät keine Wi-Fi-Anzeige auf Ihrem Bedienfeld vorhanden sein, verfügen Sie über ein Grundmodell dieser Gerätereihe. Sie können Ihr Gerät im Manuellen Modus über das Bedienfeld steuern.
Warnung! "Fernüberwachung und steuerung" - Modus zu verlassen,
drücken Sie die ⯈-Taste.
Manueller Modus
•
Die Steuerung über den „Manuellen Modus“ erfolgt über die ⯈-Taste. Die aktive Betriebsart und –zustand des Geräts werden durch einen Leuchtmelder am Bedienfeld angezeigt.
aktiver Modus (Solltemperatur) und Temperaturskala-Anzeige:
Page 25
Über die ⯈-Taste wird die entsprechende Betriebsart gewählt. Sie können
45°C
75°C
60°C ECO
zwischen vier Betriebsarten wählen: 45°C, 60°C, ECO oder 75°C. Mit jedem Tastendruck wird die entsprechende Betriebsart in Folge – von
45°C, 60°C, ECO oder 75°C – angezeigt und kann entsprechend gewählt werden, und zwar:
45°C-Modus In diesem Modus wird das Wasser auf ca. 45°C erwärmt.
Auf dem Bedienfeld leuchtet der Leuchtmelder auf und gibt damit eine Rückmeldung über die erfolgte Wahl. Während der Erwärmung blinkt der erste Abschnitt der Lichtskala. Beim Erreichen der Solltemperatur leuchtet die Skala kontinuierlich.
60°C-Modus In diesem Modus wird das Wasser auf ca. 60°C erwärmt.
Auf dem Bedienfeld leuchtet der Leuchtmelder auf und gibt damit eine Rückmeldung über die erfolgte Wahl. Während der Erwärmung blinken der erste und zweite Abschnitt der Skala. Beim Erreichen einer Temperatur von 45°C leuchtet der erste Abschnitt der Lichtskala kontinuierlich und der zweite Abschnitt blinkt. Beim Erreichen der Solltemperatur (von 60°C) leuchten beide Abschnitte der Temperaturskala kontinuierlich.
75°C-Modus In diesem Modus wird das Wasser auf ca. 75°C erwärmt.
Auf dem Bedienfeld leuchtet der Leuchtmelder auf und gibt damit eine Rückmeldung über die erfolgte Wahl. Während der Erwärmung blinken der erste, zweite und dritte Abschnitt der Skala. Beim Erreichen einer Temperatur von 45°C leuchtet der erste Abschnitt der Lichtskala kontinuierlich, der zweite und dritte Abschnitt blinken fortlaufend. Erreichen einer Temperatur von 60°C leuchten die ersten und zweiten Abschnitte der Lichtskala kontinuierlich und der dritte Abschnitt blinkt fortlaufend. Beim Erreichen der Solltemperatur (von 75°C) leuchtet die gesamte Temperaturskala auf.
ECO-Modus (adaptiv) Diese Betriebsart eignet sich für feste Gewohnheiten hinsichtlich des
Warmwasserverbrauchs (z. B.: wenn Sie täglich zu derselben Uhrzeit duschen). Für das Einschalten des Warmwasserspeichers im Eco-Modus betätigen Sie die ⯈-Taste bis der ECO-Lichtmelder am Bedienfeld aueuchtet. In der ersten Woche der Schulung des Geräts über die Gewohnheiten im Haushalt wird das Wasser bis auf 70°C erwärmt. In diesem Zeitraum entspricht die Höchsttemperatur des erwärmten Wasser dem tatsächlichen Verbrauch. Während der Erwärmung blinkt die gesamte Temperaturskala. Beim Erreichen einer Temperatur von 45°C leuchtet der erste Abschnitt der Lichtskala kontinuierlich, der zweite und dritte Abschnitt blinken fortlaufend. Beim Erreichen einer Temperatur von 60°C leuchten der erste und zweite Abschnitt der Lichtskala kontinuierlich und der dritte Abschnitt blinkt fortlaufend. Beim Erreichen der Temperatur von 70°C leuchtet die gesamte Temperaturskala kontinuierlich. Im ECO-Modus berechnet der Warmwasserspeicher einen individuellen Betriebsablauf und gewährleistet dadurch die Einsparung von Stromkosten, d.h. Ihre Stromrechnung wird dadurch einerseits gesenkt, Sie erhalten aber zugleich höchsten Komfort beim Gebrauch des Geräts
Warnung! Der elektrische Boiler TESY, den Sie besitzen, ist von
höchster Energieklasse. Die Klasse des Gerätes ist nur beim Betrieb
des Gerätes im Modus ECO "Eco Smart" gewährleistet, wegen der
erheblichen Energieeinsparungen, die generiert werden.
Funktionsprinzip: mit der Wahl des Eco-Modus trainiert sich das Gerät Ihre Gewohnheiten ein und berechnet selbständig ein Wochenprogramm, damit Sie über die erforderliche Warmwassermenge zum entsprechenden Zeitpunkt des Bedarfs verfügen, indem dadurch Strom eingespart wird und Ihre Stromrechnung gesenkt wird. Das Funktionsprinzip erfordert das Selbstlernen für einen Zeitraum, der eine Woche in Anspruch nimmt, indem der Eco-Modus die einstudierten Verbrauchszyklen automatisch wiedergibt und anhand der gespeicherten Gewohnheiten Energie ohne Komfortbeeinträchtigung spart. Das Gerät speichert Ihre Gewohnheiten auch über diesen Zeitraum hinaus und passt sich ihnen kontinuierlich an. Sollten Sie Ihre Gewohnheiten häug ändern, kann das Gerät keinen genauen Betriebsalgorithmus berechnen, um Ihren Komfort und Warmwasserbedarf entsprechend gewährleisten zu können.
Hinweis: Beim Stromausfall speichert das Gerät die Einstellungen für 12 Stunden.
Sollten Sie beim eingeschalteten Eco-Modus maximal warmes Wasser einmalig brauchen, wählen Sie den 75°C-Modus in dieser Betriebsart aus. Dabei wird der Eco-Betrieb aufrechterhalten. Nach dem Übergang zum Eco-Modus wird der Warmwasserspeicher nach dem berechneten Algorithmus weiterhin betrieben.
.
25Deutsch
Frostschutz-Funktion
•
Die Frostschutz-Funktion ist im Stand-by-Modus aktiviert. Sollten Sie den Warmwasserspeicher über längere Zeiträume nicht
brauchen, schützen Sie ihn gegen Frost, indem Sie die ⯈-Taste betätigen und der Warmwasserspeicher erwärmt das Wasser auf einer Temperatur
bis ca 10°C.
WICHTIG: Das Gerät sollte an das Stromnetz angeschlossen
sein. Der im Warmwasserspeicher eingebaute Schalter muss ebenfalls eingeschaltet sein. Das Sicherheitsventil und die dazugehörige Wasserleitung müssen frostgeschützt sein
Werkseinstellungen-Funktion
•
Damit die Funktion erfolgt, ist es wichtig, dass sich der Boiler im Stand­by-Modus bendet. Dies wird durch Halten der Tasten und ⯈ mindestens für 10 Sekunden ausgeführt. Während diesen 10 Sekunden müssen Sie zwei Pieptöne hören. Der erste bedeutet „Test“ und alle Symbole auf dem Bedienfeld werden leuchten. Beim Fortsetzen des Haltens der Tasten werden Sie den zweiten Piepton hören, der bereits smybolisiert, dass Sie die Werkeinstellungen des Gerätes zurückgesetzt haben.
Anti-Legionellen-Funktion
•
Niedrige Wassertemperaturen im Warmwasserspeicher begünstigen die Bildung von Keimen und vor allem der Bakterien Legionellen, die für den menschlichen Körper äußerst gefährlich sein können.
Die Anti-Legionellen-Funktion (Desinfektion) ist eine innovative Funktion und wird automatisch geschaltet, um den Warmwasserspeicher vor der Bildung dieser Bakterien im Warmwasser zu schützen.
Sollte das Wasser im Warmwasserspeicher im Verlauf von 7 Tagen eine Temperatur von 65°C nicht erreichen, wird die Anti-Legionellen-Funktion automatisch eingeschaltet. Das Wasser im Warmwasserspeicher wird auf 65°C erwärmt und für 60 Minuten aufrechterhalten.
4. Fehlermeldungen
Bei einer Fehlermeldung erlöschen alle Symbole. Das Symbol ⚠ leuchtet am Bedienfeld auf und blinkt. Gleichzeitig wird der Wassererhitzer des Geräts ausgeschaltet (das Gerät erwärmt nicht mehr) und die Anzeige der Betriebsart erlischt. Die einzelnen Fehlermeldungen sind durch eine bestimmte Blinkanzahl des Symbols (Blinkt N Mal und erlischt für 2 Sekunden) kodiert.
Fehlercode Bezeichnung
1-maliges Blinken Fehler 1 der untere Geber ist unterbrochen
2-faches Blinken Fehler 2 Kurzschluss am unteren Geber
3-faches Blinken Fehler 3 der obere Geber ist unterbrochen
4-faches Blinken Fehler 4 Kurzschluss am oberen Geber
5-faches Blinken Fehler 5 Der Erhitzer läuft ohne Wasser
6-faches Blinken Fehler 6 Einstellung des Datums und der Uhrzeit
Warnung! Bei einer Fehlermeldung: "
Es ist notwendig, dass Sie das Wi-Fi-Netz des Boilers
"TCHхххххххх" nden und sich damit verbinden.
Hinweis: Falls sowie einer der oben genannten Fehler, bitte eine autorisierte Reparaturstelle kontaktieren! Die Reparaturstellen sind in der Garantiekarte
angegeben.
VII. PERIODISCHE WARTUNG
Bei normalem Betrieb des Boilers, setzt sich unter der Wirkung der hohen Temperatur Kalk (s.g. Kesselstein) an der Oberäche des Heizers ab. Das verschlechtern den Wärmetausch zwischen den Heizer und das Wasser. Die Temperatur der Heizeroberäche und in der Zone um ihn erhöht sich. Es erscheint ein charakterisches Geräusch / das Geräusch des kochenden Wassers/. Der Thermoregler fängt an, häuger ein- und auszuschalten. Es ist ein falsches Auslösen der Übererhitzungsschutz möglich. Deswegen empehlt der Hersteller dieses Geräts jede zwei Jahre eine Wartung / Prophylaxe/ Ihres Boilers von einem zuständigen Service. Diese Wartung muss eine Reinigung und Revision der Schutzanode einschliessen (bei Boiler mit glaskeramischen Beschichtigung), die gegebenenfalls mit einer neuen ersetzt werden muss. Um das Gerät zu reinigen, gebrauchen Sie ein feuchtes Tuch. Verwenden Sie abrasive und lösungshaltige Reinigungsmittel nicht. Gießen Sie das Gerät mit Wasser nicht.
Der Hersteller haftet für Folgen auf Grund der Nichteinhaltung der vorliegenden Anleitung nicht.
Anweisungen zum Umweltschutz
Die alten elektrischen Geräte enthalten wertvolle Materialien und sind deshalb nicht gemeinsam mit dem Hausmüll zu entsorgen! Wir bitten Sie aktiv zum Umweltschutz beizutragen und das Gerät in die speziellen Ankaufstellen zu entsorgen (falls solche vorhanden sind).
Fehler 6"
.
DE
Page 26
Gentile Cliente,
IT
La TESY si congratula con Lei per il suo acquisto! Ci auguriamo che il nuovo prodotto porterà maggior comfort in casa sua. Questo manuale di istruzione nonché descrizione tecnica, è stato preparato con lo scopo di farle conoscere il prodotto e le condizioni per una corretta installazione ed utilizzo. Le istruzioni sono anche destinate all‘utilizzo dei tecnici qualicati, che dovranno eettuare la prima installazione e/o la sostituzione del prodotto. E‘ nel pieno interesse dell‘acquirente rispettare le seguenti istruzioni anche perché ciò rappresenta una delle Condizioni di Garanzia, come specicato nel „Certicato di Garanzia“. Si prega di tenere presente che l’osservanza delle indicazioni nella presente istruzione è innanzitutto nell’interesse del compratore, ma nello stesso tempo è anche una delle condizioni di garanzia indicate nel certicato di garanzia, anché il compratore possa usare servizio di garanzia gratuito. Il produttore non è responsabile di guasti nell’impianto neanche di eventuali danni causati in seguito a utilizzazione e/o montaggio che non corrispondono alle indicazioni e le istruzioni in questa guida. Gli scaldabagno elettrici rispettano le normative EN 60335- 1 e EN 60335-2-21.
I. UTILIZZO
Il prodotto viene utilizzato per fornire acqua calda alle abitazioni domestiche, e la sua pressione massima di esercizio non deve superare 6 bar (0,6 MPa). Esso è destinato solo all’utilizzo in ambienti chiusi e dotati di impianto di riscaldamento, nei quali la temperatura non scende sotto i 4°C, e non è destinato a funzionare continuamente in regime istantaneo.
L’impianto è destinato a funzionare in regioni dove la durezza dell’acqua è no a 10°dH. Nel caso che sia montato in una regione dove l’acqua è “più dura”, è possibile un accumulo molto veloce di deposizioni calcaree che provocano un rumore particolare nel caso di riscaldamento, e anche un guasto veloce della parte elettrica. Per le regioni dove l’acqua è più dura si raccomanda di pulire l’impianto dalle deposizioni calcaree accumulate ogni anno.
II. CARATTERISTICHE
1. Volume nominale, litri - vedi targhetta scaldabagno
2. Tensione nominale, V - vedi targhetta scaldabagno
3. Potenza installata, W - vedi targhetta scaldabagno
4. Pressione nominale – vedi targhetta scaldabagno
Questa non è la pressione dalle condutture idriche. È quella
pressione dichiarata per l’impianto e riguarda i requisiti degli
standard di sicurezza.
5. Tipo di scaldabagno - tipo chiuso ad accumulo, con isolamento
termico.
6. Consumo quotidiano di energia elettrica - vedi allegato I
7. Prolo di carico dichiarato - vedi allegato I
8. Quantità di acqua miscelata a 40 ° C V40 in litri - vedi allegato I
9. Temperatura massima del termostato - vedi allegato I
10. Impostazioni di temperatura predefinite - vedi allegato I
11. Efficienza energetica durante il riscaldamento dell‘acqua - vedi allegato I
III. REGOLE IMPORTANTI
Lo scaldabagno va installato esclusivamente in locali che rispettino le nonne antincendio.
•
Prima di accendere lo scaldabagno assicurarsi che si sia riempito d‘acqua.
•
ATTENZIONE! IL MONTAGGIO E IL COLLEGAMENTO SCORRETTO DELL'APPARECCHIO PUO' AVERE DELLE
CONSEGUENZE GRAVI ALLA SALUTE E PERFINO MORTE DEGLI UTENTI. INOLTRE PUO' CAUSARE DANNI ALLA VOSTRA PROPRIETA', NONCHE' A QUELLA DI TERZI PER LA VERIFICA DI ALLUVIAMENTO, ESPLOSIONE E INCENDIO. Il montaggio, il collegamento alla rete idrica e alla rete elettrica deve essere fatto da tecnici qualicati. La persona qualicata è quella, che sia in possesso delle competenze descritte nel quadro normativo del rispettivo paese.
Collegando lo scaldabagno alla rete elettrica dovete fare attenzione a collegare regolarmente il conduttore
•
protetto (nei modelli senza spina a presa). È probabile che la temperatura nella stanza si abassi sotto 0˚C, in questo caso lo scaldabagno deve essere
•
svuotato (seguite il procedimento descritto nel punto V, comma 2 “Collegamento dello scaldabagno verso la rete di condutture idriche”).
Durante l’utilizzazione – (il regime del riscaldamento dell’acqua) – è normale il gocciolio d’acqua dal foro di
•
drenaggio della valvola di sicurezza. Lo stesso deve essere lasciato aperto verso l’atmosfera. Devono essere prese delle misure per l’incanalazione e la raccolta della quantità deussa, per evitare alcuni danni, e nello stesso tempo non devono essere violati i requisiti descritti nel p.2 del paragrafo V. La valvola e gli elementi collegati ad essa devono essere protetti contro congelamento.
Durante il riscaldamento dall’impianto si può sentire un rumore di schio (l’acqua cominciante a bollire).
•
Questo è normale e non indica un guasto. Il rumore aumenta con il passare del tempo ed il motivo è il calcare accumulato. Anché il rumore sia eliminato, l’impianto deve essere pulito. Questo servizio non è oggetto del servizio di garanzia.
Per il funzionamento sicuro dello scaldabagno, la valvola di non ritorno deve essere regolarmente pulita e
•
ispezionata per vedere se funziona bene /se non sia bloccata/, e per le zone con acqua calcarea deve essere pulita dal calcare accumulato. Questo servizio non fa parte del servizio di garanzia.
Sono vietate modicazioni o ristrutturazioni nella costruzione e nello schema elettrico dello scaldabagno. Se tali
modiche venissero constatate, la garanzie dell’apparecchio non è più valida. Sotto cambiamenti e ristrutturazioni s’intende ogni rimozione di elementi impostati dal produttore, ogni inserimento di componenti nello scaldabagno, ogni sostituzione di elementi con elementi analoghi, ma non approvati dal produttore.
Se la presa di alimentazione (nei modelli equipaggiati con tale presa) è guasta, deve essere subito sostituita
•
da un rappresentante del centro assistenza o da una persona qualicata per evitare ogni tipo di rischio. Questo apparecchio è destinato ad essere utilizzato da bambini che abbiano 8 e più di 8 anni e persone le cui
•
capacità siche, sensoriali o mentali siano ridotte, oppure persone senza esperienza e conoscenza, se siano sotto sorveglianza o siano istruiti in conformità all’utilizzazione sicura dell’apparecchio e si rendano conto dei pericoli che possano sorgerne.
I bambini non devono giocare con l’apparecchio
•
L’apparecchio non deve essere pulito, nè servito da bambini che non siano sotto sorveglianza.
•
26
Page 27
IV. DESCRIZIONE E PRINCIPIO DI AZIONE
Il prodotto è costituito da un corpo in metallo, una angia nella parte inferiore (per gli scaldabagno ad installazione verticale) o laterale (per gli scaldabagno ad installazione rizzontale), annello protettivo in plastica e valvola di sicurezza.
1. Il corpo consiste in un serbatoio in metallo la cui struttura esterna è isolata
da poliuretano ad alta densità ed ecologicamente sicuro, più l‘allacciamento idraulico da G ½ “ per l‘entrata di acqua fredda (segnalato dall‘anello blu) e per l‘uscita di acqua calda (segnalato dall‘anello rosso).
Il serbatoio si dierenzia a seconda del modello e può essere di due tipi:
in metallo protetto dalle corrosioni da uno speciale rivestimento interno in
•
vetro ceramica in acciaio inossidabile
•
Gli scaldabagno verticali possono essere equipaggiati da uno scambiatore di calore incorporato (serpentina). Tale scambiatore ha l‘entrata e l‘uscita laterale per l‘alimentazione termoidraulica da G ¾“.
2. Sulla angia è montata resistenza elettrica di riscaldamento La angia
è equipaggiata da: resistenza elettrica e termostato. Gli scaldabagni con rivestimento vetro ceramico sono equipaggiati con un anodo al magnesio.
Lo scaldabagno elettrico è utilizzato per riscaldare l‘acqua all‘interno del suo serbatoio -ed è regolato dal termostato, che automaticamente mantiene la temperatura impostata. L’attrezzo dispone con impiantato modulo di protezione contro surriscaldamento (disinfestatore termico), che disinnesta la resistenza di riscaldamento dalla rete elettrica, quando la temperatura dell’acqua assume valori troppo elevati.
3. La valvola di non ritorno evita il ritorno in rete del contenuto del serbatoio
qualora si dovesse vericare l‘interruzione del servizio di erogazione da parte dell‘Ente preposto. (Acquedotto) La valvola di sicurezza protegge lo scaldabagno nel caso in cui la pressione dell‘acqua dovesse superare il valore consentito l’acqua si dilatta e attraverso l‘apertura della valvola permette lo sato della pressione in eccesso.
La valvola di sicurezza non può preservare lo scaldabagno nel caso
in cui la pressione dell‘acqua superi i valori che la sua struttura
può sopportare
V. INSTALLAZIONE E ACCENSIONE
ATTENZIONE! IL MONTAGGIO E IL COLLEGAMENTO SCORRETTO
DELL'APPARECCHIO PUO' AVERE DELLE CONSEGUENZE GRAVI ALLA SALUTE E PERFINO MORTE DEGLI UTENTI. INOLTRE PUO' CAUSARE DANNI ALLA VOSTRA PROPRIETA', NONCHE' A QUELLA DI TERZI PER LA VERIFICA DI ALLUVIAMENTO, ESPLOSIONE E INCENDIO. Il montaggio, il collegamento alla rete idrica e alla rete elettrica deve essere fatto da tecnici qualicati. La persona qualicata è quella, che sia in possesso delle competenze descritte nel quadro normativo del rispettivo paese
1. Montaggio
Raccomandiamo l‘installazione dello scaldabagno il più vicino possibile ai punti in cui l‘acqua calda è maggionnente utilizzata, in modo da ridurre le perdite di calore durante l‘alimentazione. Nel caso in cui venga montato in un bagno, è necessario scegliere un‘area in cui lo scaldabagno non possa essere raggiunto dagli spruzzi d‘acqua.
L‘apparecchio viene asso al muro attraverso dei tasselli, montati sul suo corpo (se questi nono sono stati ssati in anticipo, devono essere montati attraverso i bulloni applicati). Il montaggio avviene attraverso due ganci (min.D 10 mm) ssati bene al muro (non sono stati inclusi nel corredo di montaggio). La costruzione del tassello portante, negli scaldabagni dal montaggio verticale è universale e consente che la distanza fra i ganci sia da 220 a 310 mm - g. 1a.
Per evitare infortuni all‘utente e a terzi, in caso si vericassero difetti al
sistema di fornitura di acqua calda, lo scaldabagno deve essere installato in locali aventi isolamento idrico sul pavimento e drenaggio nella canalizzazione. Non lasciare mai, sotto l’apparecchio, oggetti che non siano idrorepellenti. Se montate lo scaldabagno in locali che non hanno l’isolamento idrico, è necessario fare una vasca di protezione sotto di esso con drenaggio verso la canalizzazione.
Nota: la vasca di protezione non rientra nel corredo e viene scelta
dall’utente.
2. Alimentazione idraulica dello scaldabagno
Fig. 4a - per montaggio verticale Ove: 1 - Tubo d’entrata; 2 - valvola di sicurezza; 3 - valvola riducente (quando
la pressione nell’acquedotto è superiore allo 0,6 MPa); 4- rubinetto dell’acqua; 5 – imbuto collegato alla canalizzazione; 6-tubo di gomma; 7 – rubinetto di svuotamento dello scaldabagno
Collegando lo scaldabagno alla rete idrica, si devono prendere in considerazione i segni /anelli/ colorati che sono indicati sui tubi dell’apparecchio: blù - per l’acqua fredda /d’entrata, rosso - per l’acqua calda d’uscita
È obbligatorio installare la valvola di non ritorno, con la quale è stato acquistato lo scaldabagno.
La valvola si installa all’entrata dell’acqua fredda, in conformità alla freccia sul suo corpo, che indica la direzione dell’acqua fredda in entrata. Non è ammessa l’installazione di altre rubinetterie fra la valvola e l’apparecchio.
Eccezione: Se le regolazioni (le norme) locali richiedono l’utilizzo di un’altra
valvola di sicurezza oppure un meccanismo (corrispondente a EN 1487 o EN 1489), essi devono essere comprati in aggiunta. Per i meccanismi corrispondenti a EN 1487 la pressione massima di lavoro che è dichiarata deve essere 0.7 MPa. Per altre valvole di sicurezza, la pressione a cui sono calibrate deve essere con 0.1 MPa sotto quella marcata sulla targhetta dell’impianto. In questi casi la valvola di ritorno e di sicurezza consegnata insieme all’impianto non deve essere utilizzata.
La presenza di altre /vecchie/ valvole di non ritorno può portare ad
una rottura del vostro apparecchio, eperciò queste devono essere
eliminate.
27Italiano
Non si ammette altra attrezzatura di intercettazione fra la valvola di ritorno
e di sicurezza (il meccanismo di sicurezza) e l’impianto.
Non è ammesso l’avvitamento della valvola a lettature con la lunghezza
superiore ai 10 mm., altrimenti ciò potrebbe comportare a un guasto
irreparabile della vostra valvola ed è anche pericoloso per lo scaldabagno.
Con boiler per montaggio verticale la valvola di sicurezza deve essere
collegata al tubo d’ingresso a tolto panello in materiale plastico dell’attrezzo. Dopo il montaggio esso deve essere in posizione come indicato alla gura 2.
La valvola di ritorno e di sicurezza e la tubatura da essa verso lo scaldabagno
devono essere protetti contro congelamento. In caso di drenaggio con un tubo di gomma – la sua estremità libera deve essere sempre aperta verso l’atmosfera (non deve essere immersa). Anche il tubo di gomma deve essere protetto contro congelamento.
Il riempimento dello scaldabagno con acqua avviene, aprendo il rubinetto dell’acqua fredda delle rete idrica e il rubinetto dell’acqua calda del miscelatore. Dopo il riempimento, dal miscelatore deve cominciare a scorrere un continuo getto d’acqua. Ormai potete chiudere il rubinetto dell’acqua calda. Quando dovete svuotare lo scaldabagno è obbligatorio prima di tutto interrompere l’alimentazione elettrica. Bloccate l‘erogazione dell‘acqua verso lo scaldabagno. Aprite il rubinetto per acqua calda della rubinetteria.Aprite il rubinetto 7(gura 4a) per lasciar correre tutta la quantità d‘acqua dallo scaldabagno. Se nell‘impianto non è installato un rubinetto di questo genere, lo scaldabagno può essere svuotato direttamente dal tubo di entrata e prima di essere tolto dall‘acquedotto. Togliendo la angia è normale che fuoriescano alcuni litri d’acqua, rimasti nel serbatoio d’acqua.
Durante lo svuotamento dello scaldabagno devono essere prese
misure per prevenire danni dall’acqua che fuoriesce.
In caso che la pressione nella rete di condutture idriche superi il valore indicato sopra nel paragrafo I, deve essere montata una valvola riduttrice, altrimenti lo scaldabagno non sarà utilizzato regolarmente. Il produttore non si assume la responsabilità riguardo i problemi derivanti dall’utilizzo scorretto dello scaldabagno.
3. Collegamento alla rete idraulica.
Assicurarsi che lo scaldabagno sia pieno d‘acqua prima di collegarlo
all‘impianto elettrico.
3.1. I modelli dotati di cavo elettrico e di spina si connettono inserendo la
spina nella presa.
Staccando la spina dalla presa di interrompe l‘alimentazione elettrica.
Il contatto deve essere regolarmente collegato ad un singolo circuito
dotato di un dispositivo di protezione. Esso deve essere collegato a
terra.
3.2. Riscaldatori d’acqua muniti di cavo di alimentazione senza spina
L’apparecchio deve essere connesso ad un singolo circuito elettrico dell’impianto elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16А (20A per una potenza > 3700W). La connessione deve essere permanente – senza spine. Il circuito elettrico deve essere munito di una sicura e di un meccanismo integrato che assicura disgiungimento di tutti i poli nelle condizioni di sovratensione di III categoria. La connessione dei conduttori del cavo di alimentazione dell’apparecchio deve essere eseguita quanto segue:
Conduttore con colore marrone dell’isolamento – al conduttore di fase
•
dell’impianto elettrico (L) Conduttore con colore blu dell’isolamento – al conduttore di neutro
•
dell’impianto elettrico (N) Conduttore con colore verdegiallo dell’isolamento – al conduttore di protezione
•
dell’impianto elettrico ⏚.
3.3. scaldatore d‘acqua senza cavo di alimentazione
L’apparecchio deve essere connesso ad un singolo circuito elettrico dell’impianto elettrico permanente, munito di una sicura con una corrente nominale dichiarata 16А (20A per una potenza > 3700W). La connessione viene eettuata tramite conduttori (duri) di rame che hanno solo un lo – un cavo di 3x2,5 mm²per una potenza totale di 3000W (un cavo di 3x4.0 mm²per una potenza > 3700W). Nel contorno elettrico di alimentazione dell’apparecchio deve essere montato un apparecchio assicurante l’interruzione di tutti i poli nelle condizioni di ipertensione di III categoria. Per montare il conduttore elettrico di alimentazione allo scaldabagno, è necessario smontare il coperchio di plastica (g. 2). Il collegamento dei conduttori di alimentazione dovra corrispondere alle segnalazioni sui terminali come segue:
quello di fase verso indicazione A, А1, L oppure L1.
•
quello neutro verso indicazione N (B, B1 oppure N1)
•
È obbligatorio collegare il conduttore di protezione alla giuntura a vite,
•
indicata con il segno ⏚.
Dopo montaggio il coperchio di plastica si rimette a posto!
Precisazione alla g. 3: TS - interruttore termico; TR/EC - regolatore termico/
Sensore; R - riscaldatore; F - angia.
blocco elettronico
; S -
IT
Page 28
PROTEZIONE ANTICORROSIVA  ANODO DI MAGNESIO
IT
L’anodo di magnesio protegge in aggiunta la supercie interna del serbatoio d’acqua dalla corrosione. Esso rappresenta un elemento che si consuma facilmente, sottoposto a un cambiamento periodico. Al ne di ottenere un lungo e sicuro utilizzo del vostro scaldabagno, il produttore raccomanda di far fare visite periodiche, delle condizioni dell’anodo di magnesio, da un tecnico competente e, se necessario sostituirlo. Ciò può avvenire durante la prolassi periodica dell’apparecchio. Per la sostituzione è suciente rivolgersi ad un Centro Assistenza Autorizzato!
VI. OPERAZIONI CON L’APPARECCHIO
Questo apparecchio ha quattro principali modalità di lavoro: "Stand by", “Riscaldamento” - per il mantenimento della temperatura impostata, "Smart Control" - modalità di autoapprendimento continuo con selezione automatica della temperatura di riscaldamento indipendentemente dalla modalità attiva di lavoro, e “Smart Home " ­per monitoraggio e comando a distanza. Come extra supplementari si possono indicare: la presenza di segnale acustico, quando si premano i tasti, protezione da gelo del boiler, la funzione “Antilegionella”.
Indicatore di rete Wi-Fi
•
Gli apparecchi con il dispositivo integrato di Wi-Fi hanno la possibilità di collegamento con il sistema di comando a distanza e di monitoraggio in tempo reale. Tramite l'indicatore del modulo Wi-Fi potete avere informazione sull'attività della rete.
L'indicatore rimane sempre illuminato, quando la rete Wi-Fi è collegata e lampeggia, quando la rete è interrotta.
Comando locale (Indoor)
1. Accendere la caldaia elettrica
Prima di avviare l’apparecchio assicurarsi che sia correttamente collegato alla rete elettrica e pieno di acqua. L’accensione della caldaia avviene tramite un dispositivo integrato all’istallazione come descritto nella sezione 3.3 del paragrafo V o tramite connessione tra la spina e la presa di corrente (se il modello ha un cavo con la spina).
2. Descrizione del pannello di comando dell'apparecchio
1
2
3
Sul pannello di controllo dell'apparecchio esce informazione per il lavoro e lo stato del boiler.
Designazione di pulsanti ed elementi:
6
5
4
❶ – Pannello di controllo ❷ – Indicatore del problema registrato ❸ - Pulsante „Stand by”/ "ON"; ❹ – Indicatore del modulo Wi-Fi ❺ – Pulsante per l’impostazione di modalità di lavoro ❻ – Indicatore della temperatura impostata e reale dell'acqua
3. Impostazioni e comando dell'apparecchio
Come accendere il comando elettronico dell'apparecchio
Premere pulsante per accendere il comando dell'apparecchio. Sul pannello di controllo esce la modalità di lavoro impostata.
Per gli apparecchi previsti per il lavoro con la rete locale senza internet, L'indicatore - lampeggia.
L'accesso all'apparecchio si può realizzare tramite dispositivi mobili (telefono, tablet, computer). Istruzioni dettagliate per il lavoro a distanza potete trovate nell'istruzione " Istruzioni per l'uso del modulo di comunicazione wireless integrato (Wi-Fi)", consegnata con il vostro apparecchio.
Comando tramite internet (Outdoor)
router
WLAN
Per gli apparecchi, che lavorano con rete Wi-Fi e collegamento internet, l'indicatore è rappresentato con il simbolo - .
WLAN
Premere di nuovo il pulsante per spegnere il comando elettronico. Si attiva la modalità “Stand By” e l'apparecchio automaticamente entra in modalità “Antigelo” . Sul panello di controllo rimane illuminato il
pulsante , pulsante ⯈ e l'indicatore della rete Wi-Fi.
28
Istruzioni dettagliate per il lavoro tramite internet potete trovate nell'istruzione " Istruzioni per l'uso del modulo di comunicazione wireless integrato (Wi-Fi)", consegnata con il vostro apparecchio.
Se l'indicatore per la rete Wi-Fi manca sul pannello di controllo, allora voi disponete del modello base di questo gamma di prodotti. Potete gestire l'apparecchio in modalità “Comando manuale” sul pannello di comando.
Attenzione! Per uscire dalla modalità “
a distanza
Modalità "Comando manuale"
•
Il lavoro in “Comando manuale” si effettua tramite il pulsante ⯈. La modalità attiva e lo stato corrente dell'apparecchio vengono mostrati tramite un indicatore luminoso sul pannello di controllo:
Modalità attiva (temperatura impostata) e scala per l'indicazione della temperatura
” dovete premere il tasto
monitoraggio e comando
⯈.
Page 29
Tramite il pulsante ⯈ si imposta la modalità di lavoro. Avete la possibilità di
45°C
75°C
60°C ECO
scegliere uno dei quattro regimi: 45 °C, 60 °C, ECO oppure 75 °C. Ogni volta, quando premete questo pulsante, si imposta il regime in
sequenza, che passa da 45°C, 60°C, ECO oppure 75°C, come segue:
Regimi 45 °C
In questo regime l'apparecchio scalderà l'acqua no alla temperatura all'incirca 45 °C. Sul pannello di controllo l'indicatore luminoso dà retroindicazione per la scelta fatta. Durante il riscaldamento, il primo settore della scala luminosa lampeggia. Al raggiungimento della temperatura impostata, il settore della scala si illumina costantemente.
Regimi 60 °C
In questo regime l'apparecchio scalderà l'acqua no alla temperatura all'incirca 60 °C. Sul pannello di controllo l'indicatore luminoso dà retroindicazione per la scelta fatta. Durante il riscaldamento, il primo e il secondo settore della scala lampeggiano. Quando la temperatura dell'acqua arriva a 45 °C, il primo settore s'illumina costantemente e li secondo continua a lampeggiare. Al raggiungimento della temperatura impostata (60°С), tutti e due settori della scala si illuminano costantemente.
Regimi 75 °C In questo regime l'apparecchio scalderà l'acqua no alla temperatura
all'incirca di 75 °C. Sul pannello di controllo l'indicatore luminoso dà retroindicazione per la scelta fatta. Durante il riscaldamento il primo, il secondo e il terzo settore della scala lampeggiano. Quando la temperatura dell'acqua arriva a 45 °C, il primo settore s'illumina costantemente e li secondo e il terzo continuano a lampeggiare. Quando la temperatura dell'acqua arriva a 60 °C, il primo e il secondo settore s'illuminano costantemente e li terzo continua a lampeggiare. Al raggiungimento della temperatura impostata (75°С), tutta la scala si illumina costantemente.
Regimi  (modalità di autoapprendimento)
Questo regime è adatto soprattutto alla presenza di abitudini continue riguardo l'uso di acqua calda (per es.: fate la doccia ogni giorno sempre allo stesso orario). Per attivare il riscaldatore in modalità “Eco” premere il pulsante
⯈, no all'apparizione dell'indicazione luminosa ЕСО sul pannello di controllo. La prima settimana, durante la quale si eettua l'adattamento dell'apparecchio secondo le abitudini della famiglia, l'acqua si scalda no a 70°С. Dopo questo periodo il valore massimo di riscaldamento dell'acqua è in base al reale uso. Durante il riscaldamento tutta la scala luminosa lampeggia. Quando l'acqua si scalda no a 45 °C, il primo settore s'illumina costantemente, mentre il secondo e il terzo continuano a lampeggiare. Quando la temperatura dell'acqua arriva a 60 °C, il primo e il secondo settore s'illuminano costantemente e li terzo continua a lampeggiare. Al raggiungimento della temperatura impostata (70°С), tutta la scala si illumina costantemente.
Nelle modalità “ECO” il boiler elettrico elabora un proprio algoritmo di lavoro per garantire risparmio di spese per consumo di energia, rispettivamente per ridurre la vostra bolletta, ma per mantenere anche al massimo il comfort
Attenzione! La caldaia elettrica TESY che possiedi ha la classe
energetica più alta. La classe dell'apparecchio è garantita solo
quando l’apparecchio è utilizzato in modalità ECO "Eco smart" a causa
degli indicativi risparmi energetici generati.
Principio di lavoro: dopo la selezione della modalità “Eco”, l'apparecchio autoapprenderà le vostre abitudini ed elaborerà da solo un programma settimanale per assicurare la quantità necessaria di acqua nel rispettivo momento, ma anche per garantire risparmio dell'energia elettrica e ridurre la vostra bolletta. Il principio di lavoro richiede un periodo di autoapprendimento, che dura una settimana, dopo il regime “Eco” automaticamente applica il ciclo studiato di lavoro e comincia ad accumulare riduzione dell'energia elettrica senza toccare il vostro comfort, calcolato in base alle vostre abitudini. L'apparecchio continua a seguire le vostre abitudini e “studiare” sempre. Se voi cambiate le abitudini, l'apparecchio non potrebbe elaborare un algoritmo troppo preciso, il quale garantire il vostro comfort e assicurare acqua calda, quando ne avete bisogno.
Nota: in caso di interruzione dell'alimentazione elettrica, l'apparecchio conserva le impostazioni no a 12 ore.
In caso di necessità di un singolo riscaldamento dell'acqua alla temperatura massima, in modalità attivata ECO, impostare il regime 75°C. Allora l'algoritmo ECO rimane. Se ritornate di nuovo alla modalità ECO, il lavoro dello scaldabagno continua secondo l'algoritmo elaborato.
.
29Italiano
Funzione "Antigelo"
La funzione “antigelo” è attiva con la modalità "Stand By". Se avete l'intenzione di non usare il boiler a lungo tempro, proteggete il suo contenuto dal gelo premendo il pulsante , per attivare la funzione "
Antigelo
all'incirca 10 °C.
d‘acqua dell‘apparecchio devono essere obbligatoriamente assicurati
Per eseguire la funzione è importante che la caldaia sia in modalità "stand by". Si esegue tenendo premuti i pulsanti e ⯈ per almeno dieci
secondi. Durante questi dieci secondi, si dovrebbero sentire due segnali acustici. Il primo è un "test", s’illumineranno tutti i simboli del pannello, e a protratta detenzione dei pulsanti si sentirà il secondo avviso, il ciò
signica il ripristino delle impostazioni di fabbrica dell’apparecchio.
La bassa temperatura dell'acqua nel boiler crea un ambiente favorevole per la proliferazione di microorganismi e della Legionella, che può essere molto pericolosa per l'organismo umano. La funzione Antilegionella/Desinfezione è una funzione innovativa e si attiva in automatico per proteggere lo scaldabagno dalla proliferazione di batteri nell'acqua calda. Se per il periodo di 7 giorni l'acqua nello scaldabagno non raggiunge la temperatura di 65 °C, si attiva la funzione “Antilegionella”. L'acqua nello scaldabagno raggiunge i 65 °C e viene mantenuta per 60 minuti.
4. Problemi registrati
In caso di un problema registrato, tutti i simboli dell'apparecchio si spengono. Il simbolo ⚠ s'illumina sul pannello e comincia a lampeggiare. Nello stesso tempo il riscaldatore dell'apparecchio si spegne (l'apparecchio non scalda più) e l'indicazione per la modalità di lavoro si spegne. I diversi errori sono codicati con un numero diverso di lampeggi del simboli (lampeggia n volte e si spegne per 2 secondi).
"TCHхххххххх" e collegarsi ad essa.
sono specicati nella scheda di garanzia.
VII. MANUTENZIONE PERIODICA
Se lo scaldabagno funziona normalmente, sotto l’inusso della temperatura alta sulla supercie del riscaldatore viene depositato calcare. Ciò peggiora lo scambio di calore fra il riscaldatore e l’acqua. La temperatura sulla supercie del riscaldatore e nella zona intorno ad esso, aumenta. Si osserva un rumore caratteristico /di acqua bollente/. Il regolatore termico comincia ad accendersi e a spegnersi più spesso. È possibile che si vericasse “un falso” azionamento della protezione di temperatura. Perciò il produttore di questo apparecchio raccomanda di fare ogni due anni prolassi al vostro scaldabagno da parte del Centro di assistenza autorizzato. Questa prolassi deve comprendere la pulizia e l’ispezione del protettore anodico (negli scaldabagni a rivestimento in vetroceramica), che se necessario deve essere sostituito da un nuovo. Per pulire l’impianto usate un panno umido. Non usate prodotti di pulizia abrasivi neppure quelli contenenti solvente. Non versare acqua sull’impianto.
Il produttore non comporta alcuna responsabilità riguardo tutte le conseguenze derivanti dalla non osservanza della presente istruzione.
", allora il riscaldatore manterrà la temperatura dell'acqua
IMPORTANTE: L‘alimentazione elettrica dell‘apparecchio
deve essere accesa. La valvola di protezione e il rispettivo tubo
contro il gelo.
Funzione "TORNA ALLE IMPOSTAZIONI DI FABBRICA"
•
Funzione "Antilegionella"
•
Nota: se appare uno degli errori sopra elencati, si prega di mettersi in contatto con un centro di assistenza autorizzato! I centri di assistenza
.
Elenco degli errori e i rispettivi codici:
Codice dell'errore
/ numero di lampeggi/
1 errore 1 Il sensore inferiore è interrotto
2 3 4 5
6
Attenzione!
È necessario trovare la rete wireless proveniente dalla caldaia:
Avvertenze per la tutela dell’ambiente
Gli apparecchi elettrici vecchi sono materiali pregiati, non rientrano nei normali riuti domestici! Preghiamo quindi i gentili clienti di contribuire alla salvaguardia dell’ambiente e delle risorse e di consegnare il presente apparecchio ai centri di raccolta competenti, qualora siano presenti sul territorio).
errore 2 Il sensore inferiore è cortocircuitato
errore 3 Il sensore superiore è interrotto
errore 4 Il sensore superiore è cortocircuitato
errore 5 Riscaldatore acceso a secco
errore 6 Impostazione data e ora
In caso di problema "
Denominazione dell'errore
errore 6":
IT
Page 30
Stimaţi clienţi,
RO
Echipa rmei TESY vă felicită din inimă pentru noua achiziţie. Sperăm că noul dumneavoastră dispozitiv electrocasnic va contribui la sporirea confortului în casa dumneavoastră.
Prezenta descriere tehnică şi instrucţiune de utilizare are scopul de a vă familiariza cu acest produs şi cu condiţiile de instalare şi utilizare corectă. Instrucţiunea este destinată şi tehnicienilor autorizaţi, care vor instala iniţial acest dispozitiv, sau îl vor demonta şi executa ulterior reparaţia, în caz de defecţiune. Respectarea indicaţiilor din prezenta instrucţiune este în interesul beneciarului şi constituie una din condiţiile de garanţie, expuse în cartea de garanţie.
Vă rugăm să aveți în vedere faptul, că respectarea prezentelor instrucțiuni este în interesul cumpărătorului si totodata este una din condițiile garanției, menționate în certicatul de garanție, pentru a putea cumpărătorul să folsească serviciile grătuite a servisului de garanție. Producătorul nu raspunde pentru deteriorările în aparat, cauzate de explozie și/sau montaj, care nu este efectuat conform specicațiile si instrucțiile din acest manual.
Boilerul electric satisface cerinţele standardelor EN 60335- 1, EN 60335-2-21.
I. DESTINAIE
Dispozitivul este destinat producerii de apă caldă menajeră în locuinţe, dotate cu instalaţie de alimentare cu apă, cu presiunea nu mai mare de 6 bar (0,6 MPa). El este prevăzut numai pentru exploatare în spații interioare închise, în care temperatură nu coboară sub 4°C și nu este prevăzut pentru operare în mod continuu de imersiune.
Aparatul este prevăzut pentru exploatare în regiuni, în care conținutul de calcar în apă este până la 10°dH. În cazul, în care aparatul este
III. REGULI IMPORTANTE
Boilerul se instalează numai în spaţii cu grad normal de securizare antiincendiară.
•
Nu puneţi boilerul în funcţiune înainte de a vă asigura că el este umplut cu apă.
•
montat în regiune în care conținutul de calcar în apă este mai-mare, există posibilitate mare de acumulrea rapida a depunerilor de calcar, care provocă un zgomot deosebit la încălzire, precum și defectarea premătură a pieselor electrice.
Pentru aceste regiuni se recomandă curațarea depunerilor de calcar acumulate, în ecare an.
II. CARACTERISTICI TEHNICE
1. Capacitatea nominală V, litri vezi plăcuţa de pe dispozitiv
2. Tensiunea nominală - vezi plăcuţa de pe dispozitiv
3. Puterea nominală - vezi plăcuţa de pe dispozitiv
4. Presiunea nominală - vezi plăcuţa de pe dispozitiv
Această nu este tensiunea rețelei de apă.Ea este declarată pentru
aparat și se referă la cerințele de siguranță.
5. Tipul boilerului - încălzitor de apă închis, cu acumulare, cu izolaţie
termică
6. Consum zilnic de energie electrică - vezi Anexă I
7. Prol de sarcină declarat - vezi Anexa I
8. Cantitate de apă amestecată la 40°C V40 litri - vezi Anexa I
9. Temperatura maximă a termostatului - vezi Anexa I
10. Setări de temperatură presetate - vezi Anexa I
11. Eciența energetică în timpul încălzirii apei - vezi Anexa I
ATENTIE! INSTALAREA SI CONECTAREA INCORECTA A APARATULUI IL VOR FACE PERICULOS CU CONSECINTE GRAVE
ASUPRA STARII DE SANATATE SI CHIAR DECES A UTILIZATORILOR. ACEST LUCRU DE ASEMENEA POATE PROVOCA DAUNE PROPRIETATII ACESTORA, PRECUM SI TERTELOR PARTI, CAUZATE DE INUNDATIE, EXPLOZIE, INCENDIU. Instalarea, conectarea la reteaua de alimentare cu apa si conectarea la reteaua electrica trebuie efectuata de catre tehnicieni calicati. Tehnician calicat este persoana care are competentele respective, in conformitate cu reglementarile statului respectiv.
La branşarea boilerului la reţeaua electrică să se acorde o atenţie deosebită conectării corecte a conductorului
•
de protecţie. În caz că temperatura din încăpere cade sub 0 °C, boilerul trebuie să se scurgă (urmăniţi procedeul descris
•
în p.V. s.p.2 Legarea boilerului către reţeaua de alimentare). La exploatare - (regim de încălzire a apei)- este normal sa apară picături de apă din oriciul pentru drenaj
•
a supapei de protecție. Supapă terbuie lasată deschisă către atmosferă. Luați măsuri pentru evacuarea sau colectarea cantităților de apă scursă, pentru a evita daune, în același timp trebuie respectate condițiile descrise în pct.2 din paragraful V. Supapă și elementele conectate la ea trebuie să e protejate de îngeț.
În tipul încălzirii este posibil din aparat să se audă șuierat(apă care erbe). Acest sunet este normal și nu
•
indică o defecțiune. Sunetul se va face mai- puternic cu timpul, iar cauză este calcărul acumulat. Pentru eliminarea sunetului este necesară curațarea aparatului. Acest serviciu nu face parte de servisul de garanție.
Pentru funcţionarea fără pericol a boilerului, supapa de siguranţă trebuie regulat curăţată şi vericată dacă
•
funcţionează normal (să nu e blocată), iar pentru regiunile cu apă prea calcaroasă, să e curăţat calcarul depus. Acest serviciu nu este obiect al întreţinerii de garanţie.
Se interzice orice modicare sau transformare a construcţiei sau schemei electrice a boilerului. La constatarea
acestora, garanţia dispozitivului decade. Sub modicare şi transformare se înţelege orice eliminare a unor elemente utilizate de productor, introducerea în boiler a unor componente suplimentare, înlocuirea unor elemente cu elemente similare, dar neaprobate de producător.
Dacă cablul de alimentare (la modele utilate cu asemenea cablu) este defect, acesta trebuie înlocuit de un
•
reprezentant al service-lui sau de o persoană cu o calicare asemănatoare pentru a  evitat orice risc. Acest aparat este proiectat pentru a  folosit de copii de 8 și peste 8 ani și persoane cu capacități zice,
•
sensibile sau mentale reduse, sau persoane cu lipsa de experiență și cunoștințe, dacă acestea sunt supravegheate sau instruite cu privire la utilizarea în condiții de siguranță a aparatului și înțeleg pericolele care pot apărea.
Copiii nu ar trebui să se joace cu aparatul
•
Curățarea și întreținerea aparatului nu ar trebui să e efectuată de copii, care nu sunt supravegheați.
•
30
Page 31
IV. DESCRIERE I PRINCIPIUL DE FUNCIONARE
Dispozitivul este compus din carcasă, anşe, dispusă în partea inferioară (pentru boilerele cu montaj vertical) sau lateral (pentru boilerele cu montaj orizontal), panou de protecţie din plastic şi supapă de siguranţă.
1. Carcasa se compune dintr-un rezervor din oţel şi mantă exterioară,
cu izolaţie termică între ele, confecţionată din produsul ecologic spumă de poliuretan de densitate mare şi două ţevi cu let G ½” pentru admisia apei reci (cu inel albastru) şi evacuarea apei calde (cu inel roşu). Rezervorul intern, în funcţie de model, este de două feluri:
Din oţel negru, protejat de coroziune cu o acoperire specială din
•
sticlo-ceramică Din oţel inoxidabil
•
Boilerele cu montaj vertical pot  cu schimbător de căldură (serpentină) încorporat. Intrarea şi ieşirea serpentinei sunt dispuse lateral şi reprezintă ţevi cu let G ¾“.
2. Pe anşă este montat un încălzitor electric. La boilerele cu acoperire din
sticlo-ceramică este montat şi un protector din magneziu. Încălzitorul electric serveşte la încălzirea apei din rezervor şi este comandat de termostat, care menţine automat o anumită temperatură. Aparatul are înglobat în el un dispozitiv de protecţie la supraîncălzire (termoîntrerupător), care decuplează încălzitorul de la reţeaua de alimentare electrică, atunci când temperatura apei atinge valori prea mari.
3. Supapa de siguranţă are rolul de a preveni golirea completă a
boilerului în caz de oprire a admisiei de apă rece de la instalaţia de alimentare cu apă. Ea protejează şi de creşterea presiunii din rezervor peste valoarea admisă în regimul de încălzire (cu creşterea temperaturii apa se dilată, presiunea va creşte, de asemenea), prin evacuarea excesului prin gaura de drenaj
Supapa de siguranţă nu poate să protejeze boilerul de o presiune a
apei din instalaţia de alimentare cu apă superioară celei stabilite
pentru dispozitiv.
V. INSTALARE I PUNERE ÎN FUNCIUNE
ATENTIE! INSTALAREA SI CONECTAREA INCORECTA A APARATULUI IL
VOR FACE PERICULOS CU CONSECINTE GRAVE ASUPRA STARII DE SANATATE SI CHIAR DECES A UTILIZATORILOR. ACEST LUCRU DE ASEMENEA POATE PROVOCA DAUNE PROPRIETATII ACESTORA, PRECUM SI TERTELOR PARTI, CAUZATE DE INUNDATIE, EXPLOZIE, INCENDIU. Instalarea, conectarea la reteaua de alimentare cu apa si conectarea la reteaua electrica trebuie efectuata de catre tehnicieni calicati. Tehnician calicat este persoana care are competentele respective, in conformitate cu reglementarile statului
respectiv
1. Instalare
Se recomandă instalarea dispozitivului la o distanţă apropiată de locul de utilizare a apei calde, în scopul reducerii pierderilor de căldură din ţevi. La montare în baie, dispozitivul trebuie dispus într-un loc în care nu poate  udat cu apă de la duş. Dispozitivul se prinde de suporturile montate pe carcasă (dacă acestea nu sunt xate pe ea, urmează să e montate cu ajutorul şuruburilor ataşate). Prinderea se face pe două cârlige (min. 10 mm) xate ferm în perete (nu sunt incluse în setul de prindere). Construcţia suportului pentru boilerele cu montaj vertical este universală şi permite o distanţă dintre cărlige între 220 şi 310 mm (Fig. 1a).
În scopul evitării unor prejudicii aduse utilizatorului şi altor persoane în
cazurile de deranjamente în sistemul de alimentare cu apă caldă, este necesar ca boilerul să e instalat în spaţii cu hidroizolaţie a podelei şi drenaj în sistemul de canalizare. În nici un caz nu dispuneţi sub dispozitiv obiecte care nu sunt rezistente la apă. La instalarea dispozitivului în încăperi fără hidroizolaţie a podelei este necesar să se construiască sub el o cadă de protecţie, dotată cu drenaj
spre canalizare.
Observaţie: cada de protecţie nu intră în furnitura standard şi se
alege de utilizator.
2. Racordarea boilerului la instalaia de alimentare cu apă
Fig. 4a – montaj vertical ş Unde: 1 – ţeavă intrare; 2 – supapă de siguranţă; 3 – ventil de reducere (la o presiune în ţevi de peste 0,7 MPa); 4 – robinet de oprire; 5 – pâlnie conectată la canalizare; 6 – furtun; 7 – Robinet de scurgere a apei din boiler.
Pentru racordarea boilerului la instalaţia de alimentare cu apă trebuie avute în vedere semnele (inelele) indicatoare colorate de pe ţevi: albastru pentru apă rece (de intrare), roşu pentru apă caldă (de ieşire).
Este obligatorie montarea supapei de siguranţă cu care a fost livrat boilerul. Ea se dispune la intrarea apei reci în conformitate cu săgeata de pe corpul ei, care indică sensul apei reci. Nu se admite montarea altei armături de oprire între supapă şi dispozitiv.
Excepție: Dacă normele locale cer folosirea unei alte supape sau
dispozitiv(care corespunde la EN 1487 sau EN 1489), ea trebuie să e cumpărată aparte.Pentru dispozitive conform EN 1487 presiunea maximă trebuie să e de 0.7 MPa. Pentru alte supape de siguranță , presiunea la care sunt calibrate trebuie să e cu 0.1 MPa sub presiunea marcată pe tabelul aparatului. În aceste cazuri supapă de protecție din complectul
aparatului nu trebuie să e folosită.
Prezenţa altor (vechi) supape de siguranţă pe duct poate duce la
deteriorarea dispozitivului dumneavoastră şi trebuie îndepărtare.
Nu se admit alte supape sau robinete de închidere între aparat și
supapă de siguranță(dispozitivul de siguranță). .
Nu se admite înşurubarea supapei în lete cu lungimea mai mare
de 10 mm; în caz contrar se poate ajunge la deteriorarea supapei,
ceea ce pune dispozitivul dumneavoastră în pericol.
La boilerele cu montaj vertical, supapa de protecţie trebuie
racordată la ţeava de intrare numai după ce aţi dat jos panoul din plastic al aparatului. După montare, aceasta trebuie să e în poziţia indicată la g.2.
Supapă de siguranță și partea de rețea între ea și aparat trebuie să
e protejate împotrivă înghețului. La drenarea cu furtun-partea liberă a furtunului trebuie întotdeauna să e deschisă câtre atmosfera (să nu e scufundată). Furtunul trebuie să e protejat împotrivă înghețului.
Umplerea boilerului cu apă se face prin deschiderea robinetului de admisie a apei reci de la instalaţia de alimentare cu apă către boiler şi a robinetului de apă caldă al bateriei. După umplerea boilerului, din baterie trebuie să înceapă să curgă un jet continuu de apă. Acum puteţi să închideţi robinetul de apă caldă al bateriei. Când este necesară golirea boilerului, trebuie obligatoriu mai întâi să întrerupeţi alimentarea electrică a acestuia. Opriţi apa către dizpozitiv. Deschideţi robinetul pentru apă caldă de la baterie. Deschideţi robinetul 7 (g. 4a )ca să scurgeţi apa din boiler. Dacă în instalaţie nu e instalat acest robinet, boilerul poate  scurs în felul următor:
La modele care au ventil de siguranţă cu manetă – ridicaţi maneta şi apa
•
va ieşi din oriciul de drenaj al ventilului. La modele care au ventil dar fără manetă – boilerul poate să e scurs
•
direct de la conducta care-l alimentează, dezlegînd conducta de la reţea La detaşarea anşei este normal să se mai scurgă câteva litri de apă rămase în rezervor.
La golire, trebuie luate măsuri de prevenire a daunelor, care ar
putea cauza apa scursă.
În cazul în care presiunea rețelei de apă depășește valoarea menționată în paragraful I , este necesară montarea unei valve de reducție, în caz contrariu boilerul termoelectric nu va  exploatat corect. Producătorul nu îşi asumă răspunerea pentru problemele intervenite din cauza unei exploatări incorecte a dispozitivului.
3. Branarea boilerului la reeaua electrică de alimentare.
Înainte de a cupla alimentarea electrică, asiguraţi-vă că dispozitivul
este plin cu apă.
3.1. La modelele utilate cu cablu de alimentare în set cu ştecăr,
conectarea se face cănd acesta se leagă de priză. Decuplarea de la reţeua electrică se face prin scoaterea ştecherului din priză.
Priză trebuie să e corect conectată la un circuit separat asigurat
cu siguranță de scurt circuit.El trebuie să e înpamântat.
3.2. Încălzitoare de apa completat cu un cablu de alimentare, fără ştecher
Aparatul trebuie să e conectat la un circuit separat de cablajul x prevăzut cu o siguranță de 16A curent nominal anunțat (20A pentru putere> 3700W). Conectarea trebuie să e permanentă - fără cuplare. Circuitul de curent trebuie să e prevăzut cu o siguranţă şi cu un dispozitiv incorporat, care să asigure deconectarea tuturor polilor în condiţiile de supratensiune de categoria III. Conectarea relor cablului de alimentare al aparatului trebuie să e îndeplinită astfel:
Firul cu izolare de culoarea maro - la cablul fază din instalaţia
•
electrică (L)
Firul cu izolare de culoarea albastră - la cablul neutru din instalaţia
•
electrică (N)
Firul cu izolare de culoarea galbenă-verde - la conductorul de
•
protecţie al instalaţiei electrice ⏚
3.3. Încălzitor de apă fără cablu de alimentare
Aparatul trebuie să e conectat la un circuit separat de cablajul x de instalaţia electrică staţionară, prevăzut cuo siguranță de 16A curent nominal anunțat (20A pentru putere> 3700W). Conexiunea se face cu conductoare cu singur nucleu (solide) - cablu 3 x2, 5 mm2 pentru o capacitate totală de 3000W (cablu 3x4.0 mm2 pentru putere> 3700W). În circuitul electric de alimentare a aparatului trebuie montat un dispozitiv, care să asigure decuplarea tuturor polilor în condiţiile unei supratensiuni de gradul III. Pentru a se monta pe boiler conductorul electric de alimentare, trebuie dat jos capacul din plastic (Fig.2). Conectarea conducătorilor de alimentare trebui să e în conformitate cu marcajele de pe clemele, după cum urmează:
cel de faza la indicaţie A sau A1 sau L sau L1.
•
cel neutru la indicaţie N (B sau B1 sau N1)
•
Este obligatorie conectarea cablului de protecţie la îmbinarea cu
•
şurub, marcată cu semnul ⏚.
După efectuarea montajului, se pune la loc capacul din plastic!
Lămuriri cu privire la g.3: TS – termoîntrerupător; TR/EC – termoregulator/ bloc electronic; S – Senzorul; R – încălzitor; F – anşă;
RO
31Românesc
Page 32
VI. PROTECIA ANTICOROZIVĂ ANOD DIN MAGNEZIU
RO
Anodul din magneziu protejează suprafaţa internă a rezervorului de apă de corozie. El este un element supus la uzură şi trebuie înlocuit periodic. Pentru o funcţionare abilă şi de durată a boilerului dumneavoastră, producătorul recomandă efectarea unor controale periodice ale stării anodului din magneziu, de către un tehnician autorizat şi înlocuirea anodului în caz de necesitate, aceasta putându-se face în timpul prolaxiei periodice a dispozitivului. Pentru efectuarea înlocuirii, contactaţi unităţile specializate de service!
VII. LUCRU CU APARATUL
Acest aparat are patru moduri principale de functionare: “Stand by”, “Incalzire” – pentru mentinerea temperaturii setate, “Smart Control” – regim continuu de auto-instruire cu selectare automata a temperaturii de incalzire, indiferent de modul de functionare activ si regim: “Smart Home” – pentru monitorizare si control de la distanta. In calitate de functii suplimentare pot  remarcate, prezenta semnalului sonor la apasarea butoanelor, protectia anti-inghet a boilerului, functia “Antilegionela”.
1. Pornirea boilerului electric
Înaintea punerii în funcțiune a aparatului asigurați-vă că este corect conectat la rețeaua de curent și este umplut cu apă. Pornirea boilerului se face printr-un dispozitiv incorporat în instalaţia, descris la punctul 3.3 din paragraful V sau prin conectarea ştecherului în priză (în cazul în care modelul are cablu cu ştecher).
2. Descrierea panoului de comanda al aparatului
1
2
3
Pe panoul de control al aparatului se aseaza informatii cu privire la functionarea si starea boilerului.
Semnicatia butoanelor si elementelor:
❶ - Контролен панел ❷ - Индикатор на регистриран проблем ❸ - Бутон „Stand by”/ "ON"; ❹ - Индикатор на Wi- Fi мо ду ла ❺ - Бутон за избор на работен режим ❻ - Индикатор на зададената и действителната температура на водата
3. Setarile si controlul aparatului
Pornirea unitatii de control electronice a aparatului
Apasati butonul pentru a porni aparatul. Pe panoul de control se aseaza modul setat de functionare.
Indicatorul conexiunii Wi-Fi
•
Aparatele cu dispozitiv de comunicare Wi-Fi incorporat au posibilitatea de a se conecta la un sistem de control si monitorizare de la distanta in timp real. Prin cadrul indicatorului modulului Wi-Fi, dumneavoastra aveti informatii cu privire la activitatea conexiunii. Indicatorul lumineaza continuu atunci cand exista conexiune Wi-Fi cu aparatul si clipeste atunci cand conexiunea este intrerupta
Controlul local (Indoor)
Pentru aparate prevazute sa functioneze cu conexiune locala, fara nevoie de conexiune la internet simbolul clipeste.
Accesul la aparat poate  realizat prin intermediul dispozitivelor mobile (telefon, tableta, computer). Instructiuni detaliate privind functionarea de la distanta a aparatul puteti gasi in instructiunea " Instrucţiune de utilizare. De modul de comunicare wireless încorporat (Wi-Fi)", furnizata impreuna cu aparatul dvs.
Controlul prin internet (Outdoor)
6
5
4
router
WLAN
Pentru aparate prevazute sa functioneze cu retele Wi-Fi si conexiune la internet, indicatorul este reprezentat prin simbolul - .
WLAN
Apasati din nou butonul pentru a dezactiva controlul electronic al aparatului. Modul “Stand by” este activat si aparatul intra automat in regim “Anti-inghet”. Pe panoul de control ramane sa lumineze butonul ,
⯈
si indicatorul conexiunii Wi-Fi.
32
butonul
Instructiuni detaliate privind controlul prin internet al aparatului, puteti gasi in instructiunea " Instrucţiune de utilizare. De modul de comunicare wireless încorporat (Wi-Fi)", furnizata impreuna cu aparatul dvs. Daca pe panoul de control nu este disponibil indicator pentru conexiunea Wi-Fi, atunci dvs. dispuneti de modelul de baza al acestei game de aparate. Puteti controla aparatul dvs. in regim “Control manual” prin intermediul panoului de control.
Atenţie! Pentru a iesi din regimul “
distanta
” trebuie sa apasati butonul ⯈ .
Regimul “Control manual”
•
Comenzile in “Control manual” se realizeaza prin intermediul butonului ⯈. Regimul activ si starea curenta a aparatului sunt indicate prin indicatorul luminos pe panoul de control. Regim activ (temperatura setata) si scara pentru afisarea temperaturii:
monitorizare si control de la
Page 33
Prin butonul ⯈ se alege modul de functionare. Aveti posibilitatea de a
45°C
75°C
60°C ECO
alege unul din cele patru moduri 45°C, 60°C, ECO sau 75°C. De ecare data cand apasati acest buton, va  selectat un regim in ordinea
care va parcurge de la 45°C, 60°C, ECO sau 75°C, dupa cum urmeaza:
Regim 4
5 °C
In acest mod aparatul va incalzi apa pana la o temperatura de aproximativ 45°C. Pe panoul de control, indicatorul luminos furnizeaza un feedback cu privire la selectia facuta. In timpul incalzirii primul sector al scarii luminoase clipeste. La atingerea temparaturii setate sectorul de scara se aprinde in mod constant.
Regim
60 °C
In acest mod aparatul va incalzi apa pana la o temperatura de aproximativ 60°C. Pe panoul de control, indicatorul luminos furnizeaza un feedback cu privire la selectia facuta. In timpul incalzirii primul si al doilea sector al scarii luminoase clipesc. La incalzirea apei pana la 45°C, primul sector se aprinde in mod constant, iar al doilea sector al scarii continua sa clipeasca. La atingerea temparaturii setate (60°С) ambele sectoare de scara se aprind in mod constant.
Regim
75 °C
In acest mod aparatul va incalzi apa pana la o temperatura de aproximativ 75°C. Pe panoul de control, indicatorul luminos furnizeaza un feedback cu privire la selectia facuta. In timpul incalzirii primul, al doilea si al treilea sector al scarii luminoase clipesc. La incalzirea apei pana la 45°C, primul sector se aprinde in mod constant, iar al doilea si al treilea sector al scarii continua sa clipeasca. La incalzirea apei pana la 60°С si al doilea sector se aprinde in mod constant, iar al treilea sector al scarii continua sa clipeasca. La atingerea temparaturii setate (75°С) toata scara se aprinde in mod constant.
Regim  (regim auto-instruire)
Acest mod de functionare este potrivit in primul rand in prezenta obiceiurilor consolidate in ceea ce priveste consumul de apa calda (de exemplu: faceti baie in ecare zi, aproximativ la una si aceeasi ora). Pentru a functiona incalzitorul de apa in regim “Eco”, apasati butonul ⯈ pana la aparitia indicatorului luminos ECO pe panoul de control. Prima saptamana in care se efectueaza instruirea aparatului in functie de obiceiurile gospodariei si apa se va incalzi pana la 70°С. Dupa aceasta perioada valoarea maxima de incalzire a apei va  in functie de nevoile reale. In timpul incalzirii toata scara luminoasa clipeste. La incalzirea apei pana la 45°C, primul sector se aprinde in mod constant, iar al doilea si al treilea sector al scarii continua sa clipeasca. La incalzirea apei pana la 60°С si al doilea sector se aprinde in mod constant, iar al treilea sector al scarii continua sa clipeasca. La atingerea temparaturii (70°С) toata scara se aprinde in mod constant. In modurile “ECO” boilerul electric creeaza un propriu algoritm de functionare, pentru a garanta o economisire a costurilor de energie, respectiv sa reduca factura pentru electricitate, dar sa mentina un confort maxim in utilizare
.
Atenţie! Boilerul electric TESY pe care îl deţineţi este de cea mai
înalta clasa de energie. Clasa aparatului este garantată numai la
funcţionare aparatului în mod ECO "Eco smart", datorita economii
semnicative de energie care este generată.
Principiul de functionare: dupa selectarea modului “Eco”, aparatul va studia obiceiurile dvs. si isi va crea singur un program saptamanal, astfel incat sa va asigure cantitatea necesara de apa, in moment respectiv, in care aceti nevoie de ea, dar in asa fel incat sa genereze economie de energie si sa reduca costurile pentru electricitate. Principiul de functionare necesita o perioada de auto-instruire, care dureaza o saptamana, dupa care modul “Eco” reproduce in mod automat ciclul de functionare studiat si incepe sa acumuleze economie de energie fara de a va perturba confortul, calculat pe baza obiceiurilor studiate. Aparatul continua sa urmareasca obiceiurile dvs. si sa se auto-instruiasca continuu. Daca schimbati in mod frecvent obiceiurile, aparatul nu ar putea face un algoritm foarte precis, care sa garanteze confortul dvs. si sa asigure apa calda exact atunci cand veti avea nevoie.
Mentiune: In cazul unei intreruperi a energiei, aparatul isi pastreaza setarile pana la 12 ore.
In cazul necesitatii de incalzire individuala a apei pana la temperatura maxima, atunci cand este activat modul ECO, selectati regimul 75°C. La aceasta schimbare algoritmul ECO se pastreaza. La revenirea din nou la modul ECO, functionarea incalzitorului de apa continua potrivit algoritmului facut.
Functia “Anti-inghet
"
Functia “anti-inghet” este activa numai in regimul “Stand By”. Daca intentionati sa nu folositi incalzitorul de apa pentru o perioada lunga de timp, protejati continutul acestuia impotriva inghetului prin apasarea butonului , pentru a activa functia “ “, dupa care incalzitorul de apa va
mentine temperatura apei la aproximativ 10°C.
ATENȚIE: Alimentarea electrică a aparatului trebuie să e cuplată.
Supapa de siguranță și conductul de apă de la ea către boiler
trebuie obligatoriu să e prevăzute împotriva înghețului.
Functia “REVENIRE LA SETARILE DIN FABRICA”
•
Pentru realizarea funcţiei este important că boilerul să e în mod „Stand by“. Se realizează prin menținerea butoanelor + ⯈ timp de cel puțin
10 secunde. In timpul celor 10 secunde, ar trebui să auziți două semnale sonore. Primul este "test" se vor aprinde toate simbolurile panoului și la apăsarea continuă a butoanelor veţi auzi al doilea semnal, care simbolizează deja că ați resetat dispozitivul la setările din fabrică.
Functia “Antilegionela"
•
Temperatura scazuta a apei din boiler creeaza un mediu favorabil pentru dezvoltarea microorganismelor, in special a bacteriei Legionela, care poate  extrem de periculoasa pentru organismul uman.
Functia Antilegionela / Dezinfectare este o functie inovatoare si se activeaza in mod automat cu scopul de a proteja boilerul de aparitia bacteriilor in apa calda.
In cazul in care timp de 7 zile apa in incalzitorul de apa nu atinge o temperatura de 65°C, se activeaza functia antiolegionela. Apa din incalzitorul de apa se incalzeste pana la 65°C si se mentine timp de 60 de minute.
4. Erori inregistrate
La inregistrarea unei erori in aparat toate simbolurile se sting. Simbolul ⚠ se aprinde pe panou si incepe sa clipeasca. In acelasi timp incalzitorul aparatului se opreste (aparatul se opreste sa incalzeasca) si indicatia pentru regim de functionare se stinge. Diferitele erori sunt codicate cu un numar diferit de clipiri ale simbolului (clipeste de N ori si se stinge pentru 2 secunde).
Lista erorilor si codurile acestora:
Cod eroare
/ numar de clipiri/
1 eroare 1
eroare 2
2
eroare 3
3
eroare 4
4
eroare 5
5
eroare 6 Setarea de data şi ora
6
Senzorul inferior este intrerupt
Senzorul inferior se aa in scurtcircuit
Senzorul superior este intrerupt
Senzorul superior se aa in scurtcircuit
Incalzitor cuplat la functionare uscata
Atenţie! La inregistrarea unei erori "
Denumire eroare
eroare 6"
:
Trebuie să găsiţi reţeaua Wi-Fi care emană din boiler:
"TCHхххххххх"şi să vă conectaţi la ea.
Nota: Dacă se aşează oricare dintre erorile de mai sus, vă rugăm să contactați un service autorizat! Sercicele sunt specicate în certicatul de
garanție.
VIII. ÎNTREINEREA PERIODICĂ
În timpul funcţionării normale a boilerului, sub acţiunea temperaturii înalte, pe suprafaţa încălzitorului se depune calcar. Aceasta înrăutăţeşte schimbul de căldură dintre încălzitor şi apă. Temperatura de pe suprafaţa încălzitorului şi din zona înconjurătoare creşte. Apare un zgomot caracteristic /de apă în erbere/. Termoregulatorul începe să se anclanşeze mai des. Este posibilă o anclanşare “mincinoasă” a protecţiei termice. Din acest motiv, producătorul acestui dispozitiv recomandă efectuarea prolaxiei boilerului la ecare 2 ani, de către un centru sau unitate de service autorizată. Această prolaxie trebuie să includă şi curăţarea şi vericarea protectorului anodic (la boilerele cu acoperire sticloceramică), şi în caz de necesitate, să e înlocuit cu unul nou. Pentru a curăța aparatul folosiți lavetă umedă. Nu folosiți preparate abrăzive sau cele care conțin diluante. Nu turnați apă pe aparat.
Producătorul nu poartă nici o răspundere pentru consecinele rezultate din nerespectarea prezentelor instruciuni.
Indicaii pentru protecia mediului înconjurător
Aparatele electrice uzate sunt materiale valoroase, motiv pentru care locul lor nu este la gunoiul menajer! Din această cauză, vă rugăm să ne sprijiniţi şi să participaţi la protejarea resurselor naturale şi a mediului înconjurător, prin predarea acestui aparat la centrele de preluare a acestora, în cazul în care ele există.
RO
33Românesc
Page 34
Szanowni Klienci,
PL
Nasz zespół serdecznie gratuluje Państwu dokonania nowego zakupu. Mamy nadzieję, że nasz nowy produkt przyczyni się do polepszenia komfortu Waszego domu. Niniejszy opis techniczny i instrukcja eksploatacji mają na celu zapoznanie Państwa z podgrzewaczem, warunkami jego montażu i użytkowania. Instrukcja przeznaczona jest także dla uprawnionych instalatorów, którzy będą montować produkt, ewentualnie w przypadku uszkodzenia będą go demontowali i naprawiali. Przestrzeganie wskazań niniejszej instrukcji leży w interesie kupującego i jest jednym z warunków gwarancji wskazanych w karcie gwarancyjnej. Prosimy mieć na uwadze, że przestrzeganie wskazówek zamieszczonych w niniejszej instrukcji działa przede wszystkim na korzyść nabywcy, a także stanowi część warunków ważności gwarancji produktu. Informacja ta zawarta jest w treści karty gwarancyjnej po to, aby nabywca mógł korzystać z bezpłatnej obsługi gwarancyjnej. Producent nie ponosi odpowiedzialności za uszkodzenia produktu, a także za ewentualne straty powstałe wskutek nieodpowiednego sposobu eksploatacji i/lub montażu, nieodpowiadającego wskazówkom i wytycznym zawartym w treści niniejszej instrukcji. Nasz elektryczny podgrzewacz wody jest wyprodukowany zgodnie z normami: EN 60335-1, EN 60335-2-21.
I. PRZEZNACZENIE
Urządzenie przeznaczone jest do zabezpieczenia w gorącą wodę obiektów mieszkalnych mających dostęp do sieci wodociągowej, z ciśnieniem nie większym niż 6 bar (0,6 MPa). Przeznaczony jest do eksploatacji jedynie w zamkniętych, ocieplonych pomieszczeniach, w których temperatura nie spada poniżej 4 °C. Produkt nie jest przystosowany do pracy w trybie nieprzerywalnego przepływu wody.
Urządzenie jest przeznaczone do eksploatacji w rejonach z twardością wody do 10 °dH. W przypadku zamontowania tego sprzętu w rejonach, gdzie woda jest „bardziej twarda” możliwe jest bardzo szybkie gromadzenie się warstw osadowych wapnia, co powoduje charakterystyczny szum podczas podgrzewania wody oraz rychłe uszkodzenie elektrycznych części sprzętu. W rejonach, gdzie woda jest bardziej twarda, poleca się czyszczenie sprzętu od zgromadzonych warstw osadowych wapnia co rok oraz korzystanie z mocy grzejnika do 2 kW.
II. CHARAKTERYSTYKA TECHNICZNA
1. Nominalna pojemność V, litry - patrz na tabelę na produkcie
2. Nominalne napięcie - patrz na tabelę na produkcie
3. Nominalna moc - patrz na tabelę na produkcie
4. Nominalne ciśnienie - patrz na tabelę na produkcie
To nie jest ciśnienie sieci wodociągowej. Jest to ciśnienie robocze
dla danego produktu i odnosi się do wymagań standardów
bezpieczeństwa.
5. Typ produktu - zamknięty, akumulacyjny podgrzewacz wodny, z
izolacją termiczną
6. Dzienne zużycie energii elektrycznej - patrz załącznik nr I
7. Zgłoszony prol obciążenia - patrz załącznik nr I
8. Ilość zmieszanej wody przy temperaturze 40 °C V40 w litrach - patrz
załącznik nr I
9. Maksymalna temperatura termostatu - patrz załącznik nr I
10. Fabryczne ustawienie temperatury - patrz załącznik nr I
11. Efektywność energetyczna w trybie podgrzewania wody - patrz załącznik nr I
III. WAŻNE PRAWIDŁA
Urządzenie montować należy w pomieszczeniach ze standardowymi zabezpieczeniami ppoż.
•
Nie należy włączać urządzenia bez uprzedniego sprawdzenia, czy zbiornik napełniony jest wodą.
•
UWAGA! Nieprawidłowy montaż i nieprawidłowe podłączenie urządzenia może doprowadzić do zagrożenia
dla zdrowia i nawet do śmierci użytkowników. Możliwie jest powstanie szkód majątkowych dla
użytkowników lub dla osób trzecich w skutku powodzia, wybuchu lub pożaru. Tylko uprawniony technik może
wykonać montaż, podłączenie do sieci wodociągowej i podłączenie do sieci elektrycznej. Przez pojęcie uprawnionego technika rozumie się osoba, która posiada odpowienie uprawnienia zgodnie z obowiązującymi przepisami prawa w danym kraju.
Podczas podłączania urządzenia do sieci elektrycznej uważać należy na prawidłowe podłączenie
•
ochronnych przewodów (modele bez przewodu z wtyczką). W razie prawdopodobieństwa obniżania temperatury poniżej 0 °С, podgrzewacz wody powinien być
•
wyłączony (Proszę śledzić procedurę opisaną w punkcie V, podpunkt 2 „Podłączenie podgrzewacza do sieci wodociągowej”).
W trakcie eksploatacji (tryb podgrzewania wody) normalnie jest, że z otworu drenażowego zaworu
•
bezpieczeństwa kapie woda. Zawór należy zostawić otwartym. Koniecznie należy przedsięwziąć środki ostrożności odnośnie odprowadzania, albo zbierania wyciekłej wody, w celu uniknięcia strat. Przy tym nie wolno naruszać warunków opisanych w p. 2 paragrafu V. Zawór bezpieczeństwa wraz z połączonymi z nią elementami należy zabezpieczyć przed zamarzanem.
Podczas nagrzewania z wnętrza sprzętu możnausłyszeć gwiżdżący szum (zaczynającej gotować się
•
wody). Zjawisko to jest normalne i nie oznacza zaistnienia problemu. Z biegiem czasu szum ten może się nasilać . Powodem tego jest gromadzenie się wapnia. W celu usunięcia szumu niezbędne jest oczyszczenie urządzenia. Usługa ta nie wchodzi w zakres obsługi gwarancyjnej.
Dla bezpiecznej pracy ogrzewacza wody należy regularnie oczyszczać zawór bezpieczeństwa i badać
•
czy funkcjonuje normalnie / nie powinien się blokować / tak więc, dla rejonów gdzie jest wapienna woda, trzeba go oczyszczać z nagromadzonego wapnia. Czynność ta nie jest przedmiotem usługi gwarancyjnej.
Zabronione są wszelkie zmiany i przekształcenia w konstukcji i schematu elektrycznego bojlera. Jeżeli będzie taka
konstatacja, to gwarancja pada. Jako zmiany i przekształcenia rozumie się każde zniszczenie włożonych z producenta elementy, wbudowanie dodatkowych komponentów w bojler, zmiana z analogicznymi, nie aprobowanymi z producenta.
Jeżeli przewód zasilający (dotyczy modeli wyposażonych w przewód elektryczny) jest zepsuty, to
•
należy go wymienić przez uprawnioną osobę (posiadającą odpowiednie kwalikacje), by nie ponosić żadnego ryzyka.
Elektryczny podgrzewacz wody może być użytkowany przez dzieci w wieku powyżej 8 roku życia, a
•
także przez osoby o ograniczonej zdolności zycznej, emocjonalnej, lub psychicznej, oraz przez osoby nieposiadające doświadczenia lub znajomości sprzętu, pod warunkiem, że osoby te są poinstruowane z zasadami bezpiecznego korzystania z urządzenia i rozumienia zagrożeń, które mogą się pojawić.
Dzieci nie powinny bawić się urządzeniem.
•
Czyszczenie i obsługa urządzenia nie powinno być wykonywane przez dzieci niebędące pod kontrolą
•
dorosłych.
34
Page 35
IV. OPISANIE I SPOSÓB DZIAŁANIA
1. Główną częścią podgrzewacza jest zbiornik ze stali wysokogatunkowej, w
którym podgrzewana jest woda. Izolację cieplną stanowi bezfreonowa pianka poliuretanowa, która zapewnia bardzo dobre właściwości termoizolacyjne. Urządzenie posiada dwa króćce przyłączeniowe o rozmiarze G ½ “, pierwszy (oznaczony kolorem niebieskim) doprowadza zimną wodę, drugi (oznaczony kolorem czerwonym) odprowadza ciepłą wodę z urządzenia.
Zbiornik, od strony wewnętrznej, w zależności od modelu może być wykonany:
z czarnej stali pokrytej szklaną emalią ceramiczną chroniącą przed korozją.
•
ze stali nierdzewnej. Podgrzewacze wertykalne mogą występować w wersji
•
z wbudowaną wężownicą. Wejście i wyjście wężownicy umieszczone jest z boku i stanowią je rury w rozmiarze G ¾ “.
2. Na kołnierzu zamontowany jest element grzejny. W podgrzewaczch
pokrytych szklaną emalią ceramiczną zamontowana jest ochronna anoda magnezowa. Element grzejny z nastawnym termostatem służy do ogrzewania wody i podtrzymywania określonej, zadanej temperatury wody w zbiorniku. Urządzenie posiada wbudowany termo-wyłącznik, który wyłączy ogrzewacz z sieci elektrycznej, kiedy temperatura wody stanie się za wysoka.
3. Ciśnieniowy zawór bezpieczeństwa chroni urządzenie przed nadmiernym
wzrostem ciśnienia, przekraczającym wartości dopuszczalne ( ! przy wzroście temperatury woda rozszerza się i wzrasta ciśnienie, co może doprowadzić do wypłwu wody z zaworu bezpieczeństwa.
Ciśnieniowy zawór bezpieczeństwa nie będzie zabezpieczał urządzenia,
kiedy z sieci wodociągowej podawane jest wyższe ciśnienieiż przewidziane
dla urządzenia.
V. MONTAŻ I POŁĄCZENIE
UWAGA! Nieprawidłowy montaż i nieprawidłowe podłączenie urządzenia
może doprowadzić do zagrożenia dla zdrowia i nawet do śmierci użytkowników. Możliwie jest powstanie szkód majątkowych dla użytkowników lub dla osób trzecich w skutku powodzia, wybuchu lub pożaru. Tylko uprawniony technik może wykonać montaż, podłączenie do sieci wodociągowej i podłączenie do sieci elektrycznej. Przez pojęcie uprawnionego technika rozumie się osoba, która posiada odpowienie uprawnienia zgodnie z obowiązującymi przepisami prawa w danym kraju.
1. Montaż
Rekomenduje się, by urządzenie montować maksymalnie blisko od miejsc korzystania z ciepłej wody, aby zmniejszyć straty cieplne. Przy montażu w łazienkach podgrzewacz powinien być zamontowany w takim miejscu, by nie dochodziło do oblewania go wodą z prysznica lub słuchawki prysznicowej. Przy montażu do ściany - podgrzewacz zawiesza się na wieszakach. Podczas montażu do ściany o odpowiedniej nośności
- urządzenie zawiesza się na wieszakach, montowanych do korpusu. Jeśli wieszaki nie są do niego przymocowane, należy je prz ykręcić załączonymi śrubami. Produkt zawiesza się się do ściany na dwóch hakach (min. Ø 10 mm, haki nie stanowią elementu wyposażenia). Konstrukcja wieszaków, dla podgrzewcza wertykalnego jest uniwersalna i pozwala na montaż haków w dystansie od 220 do 310 mm Rys.1a.
By nie wyrządzić szkody konsumentowi oraz osobom trzecim, wynikającej
z nieprawidłowego działania instalacji rozprowadzającej ciepłą wodę, należy zainstalować urządzenie w pomieszczeniach posiadających izolację wodną i przelew do kanalizacji. W żadnym przypadku nie należy umieszczać pod podgrzewaczem przedmiotów, które nie są wodoodporne. Podczas montażu urządzenia w pomieszczeniach nie mających izolacji wodnej podłogi, należy podłożyć pod ogrzewacz zbiornik (wannę, zlew) z przelewem do kanalizacji.
Uwaga: zbiornik ochronny nie znajduje się w komplecie z
podgrzewaczem i wybierany jest oddzielnie przez
konsumenta.
2. Podłączenie podgrzewacza do sieci wodociągowej
Rys. 4a – dla montażu wertykalnego; Gdzie: 1 – Rurka doprowadzająca wodę; 2 – zawór bezpieczeństwa; 3 –
redyktor cisnienia (redukuje ciśnienie w rurociągu powyżej 0,7 MPa); 4 – kran hamulcowy; 5 – lejek połaczony z kanalizacją; 6 – wąż gumowy; 7 – zawór/ kran wypuszczający wodę z podgrzewacza.
Przy podłączaniu ogrzewacza do sieci wodociągowej należy zwrócić uwagę na kolorowe oznaczenia rur na pierścieniach: niebieski – dla zimnej / wchodzącej/ wody, czerwony - dla gorącej /wychodzącej/ wody. Obowiązkowe jest montowanie zaworu bezpieczeństwa, stanowiącego element wyposażenia urządzenia. Montuje się go na wejściu zimnej wody, zgodnie ze strzałkami na korpusie, które wskazują kierunek wchodzącej wody. Nie wolno stosować innej armatury zaporowej pomiędzy zaworem bezpieczeństwa, a urządzeniem.
Wyjątek: w przypadku, gdy lokalne normy prawne wymagają korzystania z
innego rodzaju zaworu bezpieczeństwa albo urządzenia (które jest zgodne z wymaganiami EN 1487 lub EN 1489), muszą być zakupione dodatkowo. Dla urządzeń zgodnym z wymaganiami EN 1487 zgłoszone maksymalne ciśnienie robocze musi się równać 0.7 MPa. Dla innych zaworów bezpieczeństwa ciśnienie kalibrowania musi być o 0.1 MPa poniżej zaznaczonego na tabeli sprzętu. W takim przypadku nie wolno montować dostarczonego razem z podgrzewaczem zaworu bezpieczeństwa
Fukcjonowanie /starych/ zwrotno-ochronnych zaworów bezpieczeństwa
może spowodować uszkodzenie urządzenia i należy je usunąć.
Nie jest dopuszczalne montowanie dodatkowej armatury zaporowej
zabezpieczającym), a urządzeniem.
Nie dopuszcza się wkręcania zaworu więcej niż na 10 mm, w przeciwnym
przypadku może to doprowadzić do zepsucia zaworu i jest niebezpiecznie
dla waszego urządzenia.
W przypadku podgrzewaczy montowanych w pozycji pionowej, zawór
bezpieczeństwa powinien być podłączony do rury wejściowej przy zdjętym plastikowym panelu urządzenia. Po zamontowaniu powinien się znajdować w pozycji, pokazanej na Rys. 3d.
Zawór bezpieczeństwa oraz rurkę przyłączającą wodę do ogrzewacza
należy zabezpieczyć przed zamarzaniem. W razie odprowadzania wody za pomocą węża jego koniec konieczne należy zawsze zostawiać otwartym na powietrze (nie zatapiać go w wodzie). Podobnie wąż należy zabezpieczyć przed zamarzaniem.
Aby napełnić ogrzewacz wodą, należy otworzyć zawór wpuszczający do niego zimną wodę z sieci wodociągowej i gorącą wodę na armaturze/baterii. Po napełnieniu podgrzewacza z baterii popłynie strumeń wody - wtedy można zamknąć pobór ciepłej wody na baterii. W przypadku opróżniania podgrzewacza, konieczne jest przede wszystkim wyłączenie zasilania elektrycznego oraz zatrzymanie doprowadzenia wody do urządzenia. Następnie należy otworzyć baterię na wypływ ciepłej wody. Otworzyć zawór/kran 7 (Rys. 4a), by wypuścić wodę z podgrzewacza. Jeśli w instalacji nie został zainstalowany zawór/kran, można wypuścić wodę z ogrzewacza bezpośrednio przez rurę doprowadzającą wodę, po wstępnym demontażu ogrzewacza od sieci wodociągowej.
Przy usuwaniu kołnierza rzeczą normalną jest wyciek pozostałych kilku litrów wody z urządzenia.
W takiej stuacji należy zapobiec możliwym stratom, wynikającym z
wycieku resztek wody.
W przypadku, gdy ciśnienie w sieci wodociągowej przekracza wartość wskazaną powyżej w paragrae I, niezbędne jest zamontowanie zaworu redukującego, w przeciwnym przypadku ogrzewacz nie będzie prawidłowo użytkowany. Producent nie ponosi odpowiadalności za problemy wynikające z niewłaściwej eksploatacji urządzenia.
3. Podłączenie do sieci elektrycznej.
Przed włączeniem zasilania elektrycznego, należy upewnić się, że
podgrzewacz jest napełniony wodą.
3.1. Dla modeli zaopatrzonch w kabel zasilający w komplecie z wtyczką,
podłączenie urzadzenia nastepuje w momencie włożenia wtyczki do kontaktu. Urządzenie jest rozłączone po wyciągnięciu wtyczki z kontaktu.
Kontakt powinien być podłączony do odrębnego obwodu elektrycznego,
zabezpieczonego poprzez bezpiecznik elektryczny. Gniazdko należy koniecznie uziemić.
3.2. Podgrzewacze wody wyposażone w przewód zasilający bez wtyczki.
Urządzenie musi być podłączone do obwodu prądu, odrębnego od podstawowej instalacji elektrycznej oraz wyposażonego w bezpiecznik prądu znamionowego zaznaczony na nominalny prąd 16 A (20 A dla mocy podgrzewacza > 3700 W). Połączenie powinno być stałe - nie wolno używać wtyczki i gniazda. Obwód elektryczny musi być wyposażony w bezpiecznik oraz we wbudowane urządzenie, które zapewniałoby odłączenie wszystkich zacisków w warunkach kategorii przepięciowej III. Podłączenie przewodów kabla zasilania urządzenia należy przeprowadzić w następujący sposób:
Przewód o brązowym kolorze izolacji – do przewodu fazowego instalacji
•
elektrycznej (L) Przewód o niebieskim kolorze izolacji – do przewodu nieutralnego instalacji
•
elektrycznej (N) Przewód o żółto-zielonym kolorze izolacji – do przewodu bezpieczeństwa
•
(uziemienia) instalacji elektrycznej ⏚
3.3. Podgrzewacze wody niewyposażone w przewód zasilający
Muszą być podłączone do obwodu prądu w sposób odrębny od podstawowej instalacji elektrycznej oraz wyposażone w bezpiecznik prądu znamionowego zaznaczony na nominalny prąd 16 A (20 A dla mocy podgrzewacza > 3700 W). Połączenie powinno być wykonane z użyciem jednodrutowych (twardych) miedzianych przewodów - kabel 3 x 2,5 mm² do całościowej mocy 3000 W (kabel 3 x 4.0 mm² do całościowej mocy > 3700 W). W elektrycznym konturze zasilania podgrzewacza musi być wbudowane urządzenie, które zapewni rozdzielenie wszystkich biegunów w warunkach nadmiaru napięcia kategorii III. Aby montować zasilający przewód elektryczny do podgrzewacza,nalezy usunąć plastykową pokrywkę (rys.2). Podłączanie przewodów doprowadzących prąd należy przeprowadzić w nastepujący sposób:
fazowy do oznaczenia A albo A1 albo L albo L1.
•
neutralny do oznaczenia N (B albo B1 albo N1)
•
Obowiązkowe jest złączenie przewodu ochronnego do śrubowego
•
połączenia, oznaczone znakiem ⏚.
35Polski
PL
Page 36
Po montażu, plastikową pokrywkę należy zamknąć!
PL
Wyjaśnienie do g.3: TS – termowyłącznik; TR/EC – termoregulator/ blok elektroniczny; S – Czujnik; R – grzejnik; F – ansza
VI. OCHRONA ANTYKOROZYJNA  ANODA MAGNEZOWA
Anoda magnezowa chroni wewnętrzną powierzchnię zbiornika od korozji. Jest to część, która się zużywa i dlatego trzeba ją okresowo wymieniać.
W celu długotrwałej i i bezawaryjnej eksploatacji podgrzewacza, producent rekomenduje okresowe badania stanu anody magnezowej przez wykwalikowanych instalatorów i cykliczną jej wymianę podczas przeglądów urządzenia. W celu przeprowadzenia wymiany, prosimy o kontakt z autoryzowanymi serwisami!
VII. PRACA Z NARZĘDZIEM
Urządzenie dysponuje czterema trybami pracy: „Stand by“, „Podgrzewanie“ – do utrzymania zadanej temperatury, „Smart Control“ – tryb ciągłego samokształcenia z automatycznym wyborem temperatury podgrzewania niezależnie od aktywnego trybu pracy, oraz „Smart Home“ – do zdalnego monitorowania i sterowania.
Dodatkowe funkcje to obecność sygnału dźwiękowego w razie naciśnięcia przycisków, zabezpieczenie przed zamarznięciem bojlera, funkcja „Antilegionella
1. Podłączenie elektrycznego ogrzewacza wody
Przed tym jak po raz pierwszy włączyć sprzęt należy sprawdzić czy został on podłączony do sieci elektrycznej w prawidłowy sposób oraz czy został wypełniony wodą. Podłączenie elektrycznego ogrzewacza wody dokonuje się za pomocą przełącznika wbudowanego podczas montażu, jak podano w punkcie 3.2. paragrafu V, albo podłączeniem wtyczki do gniazdka.
2. Opis panelu sterowania urządzenia
Wskaźnik sieci Wi-Fi
•
Urządzenia z wbudowanym modułem komunikacyjnym Wi-Fi mają możliwość połączenia się z systemem zdalnego sterowania i monitorowania w czasie rzeczywistym. Za pomocą wskaźnika modułu Wi-Fi Państwo otrzymają informację o aktywności połączenia.
Wskaźnik świeci w sposób ciągły, kiedy jest połączenie Wi-Fi z urządzeniem, i miga, kiedy połączenie zostaje przerwane.
Sterowanie lokalne (Indoor)
Dla urządzeń projektowanych do połączenia lokalnego bez potrzeby połączenia z Internet, symbolem miga.
Dostęp do bojlera można wykonać za pomocą urządzeń mobilnych (telefonu, tabletu, komputera). Szczegółową instrukcję obsługi urządzenia można znaleźć w instrukcji " Instrukcja korzystania z bezprzewodowego modułu komunikacyjnego (Wi-Fi)" dostarczonej z urządzeniem.
Sterowanie przez Internet(Outdoor)
1
2
3
Na panelu sterowania urządzenia wyświetlana jest informacja o pracy i stanie bojlera.
Oznakowanie przycisków i elementów:
❶ – Panel sterowania ❷ - Wskaźnik zarejestrowanego problemu ❸ – Przycisk „Stand by“ / „ON“; ❹ - Wskaźnik modułu Wi-Fi ❺ – Przycisk wyboru trybu pracy ❻ - Wskaźnik zadanej i rzeczywistej temperatury wody:
3. Ustawienia i sterowanie urządzenia
Włączenie sterowania elektronicznego urządzeniem
Nacisnąć przycisk by włączyć sterowanie urządzeniem. Na panelu sterowania wyświetlany jest ustawiony tryb pracy.
Nacisnąć ponownie przycisk by wyłączyć sterowanie elektroniczne. Tryb „Stand by“ jest włączony i urządzenie automatycznie wchodzi w tryb „Przeciw zamarznięcia“ Na panelu sterowania przycisk , przycisk ⯈ i wskaźnik sieci Wi-Fi zostają podświetlane.
6
5
4
router
WLAN
Dla urządzeń projektowanych do pracy w sieciach Wi-Fi i do połączenia z Internet, wskaźnik wyposażony jest symbolem - .
Szczegółową instrukcję sterowania urządzeniem przez Internet można znaleźć w instrukcji „Instrukcja korzystania z bezprzewodowego modułu komunikacyjnego (Wi-Fi) “ dostarczonej z urządzeniem.
W przypadku gdy na panelu sterowania nie ma wskaźnika sieci Wi­Fi, oznacza to, że Państwo dysponują modelem bazowym z tej gamy. Państwo mogą obsługiwać urządzenie w trybie „Ręcznego sterowania“ za pomocą panelu sterowania.
Uwaga! Żeby wyjść z trybu „
sterowania
Tryb „Ręcznego sterowania"
•
Sterowanie w trybie „Ręcznego sterowania“ odbywa się za pomocą przycisku ⯈. Aktywny tryb i bieżący stan urządzenia wyświetlane są na panelu sterowania za pomocą wskaźników świetlnych.
Aktywny tryb (zadana temperatura) i skala wyświetlania temperatury:
” , należy nacisnąć przycisk ⯈.
WLAN
do zdalnego monitorowania i
36
Page 37
Za pomocą przycisku ⯈ można wybrać tryb pracy. Państwo mają możliwość
45°C
75°C
60°C ECO
wybrać jeden z czterech trybów 45 °C, 60 °C, ECO lub 75 °C. Każdy raz po naciśnięciu tego przycisku wybierany jest tryb w następującej
kolejności 45°C, 60°C, ECO lub 75°C, jak podano poniżej:
Funkcja „Przeciw zamarznięcia
•
Funkcja „Przeciw zamarznięcia“ jest aktywna w trybie „Stand by“. Jeśli Państwo mają zamiar nie używać podgrzewacza wody przez dłuższy okres, należy zabezpieczyć wodę przed zamarznięciem za pomocą przycisku do aktywacji funkcji „ podgrzewacz wody będzie utrzymywał temperaturę wody około 10 °C.
"
Przeciw zamarznięcia
“, w tej sytuacji
PL
Tryby 45 °C W tym trybie urządzenie podgrzeje wodę do temperatury około 45 °C. Wskaźnik świetlny na panelu sterowania udziela informacji zwrotnych
dotyczących dokonanego wyboru. Podczas podgrzewania pierwszy sektor skali świetlnej miga. Po osiągnięciu zadanej temperatury sektor skali zaczyna świecić w sposób ciągły.
Tryby 60 °C W tym trybie urządzenie podgrzeje wodę do temperatury około 60 °C. Wskaźnik świetlny na panelu sterowania udziela informacji zwrotnych
dotyczących dokonanego wyboru. Podczas podgrzewania pierwszy i drugi sektor skali świetlnej migają. Po osiągnięciu temperatury wody 45 °C pierwszy sektor zaczyna świecić w sposób ciągły, a drugi sektor skali miga dalej. Po osiągnięciu zadanej temperatury (60 °C) oba sektory skali zaczynają świecić w sposób ciągły.
Tryby 75 °C W tym trybie urządzenie podgrzeje wodę do temperatury około 75 °C. Wskaźnik świetlny na panelu sterowania udziela informacji zwrotnych
dotyczących dokonanego wyboru. Podczas podgrzewania pierwszy, drugi i trzeci sektor skali świetlnej migają. Po osiągnięciu temperatury wody 45 °C pierwszy sektor zaczyna świecić w sposób ciągły, a drugi i trzeci sektor skali migają dalej. Po osiągnięciu temperatury wody 60 °C i drugi sektor zaczyna świecić w sposób ciągły, a trzeci sektor skali miga dalej. Po osiągnięciu zadanej temperatury (75 °C) cała skala zaczyna świecić w sposób ciągły.
Tryby ECO (tryb samokształcenia) Ten tryb pracy jest przydatny przede wszystkim w przypadku ustalonych
przyzwyczajeń dotyczących zużycia ciepłej wody (na przykład: Państwo biorą prysznic mniej więcej o tej samej porze dnia). Żeby podgrzewacz wody pracował w trybie „ECO“, należy naciskać przycisk ⯈, aż pojawi się wskaźnik świetlny ЕСО na panelu sterowania. Podczas pierwszego tygodnia dostosowania się urządzenia do przyzwyczajeń rodziny woda podgrzewana jest do temperatury 70°С. Po tym okresie maksymalna wartość podgrzewania wody odpowiada na rzeczywiste zapotrzebowanie.
Podczas podgrzewania cała skala świetlna miga. Po osiągnięciu temperatury wody 45 °C pierwszy sektor zaczyna świecić w sposób ciągły, a drugi i trzeci sektor skali migają dalej. Po osiągnięciu temperatury wody 60 °C i drugi sektor zaczyna świecić w sposób ciągły, a trzeci sektor skali miga dalej. Po osiągnięciu temperatury wody 70 °C cała skala zaczyna świecić w sposób ciągły.
W trybach „ECO” bojler elektryczny opracuje własny algorytm pracy, żeby zapewnić oszczędzanie kosztów energii elektrycznej i jednocześnie z tym zmniejszyć miesięczne koszty energii elektrycznej, maksymalnie zachowując komfort użycia
Uwaga! Posiadany przez Ciebie elektryczny ogrzewacz wody TESY jest
urządzeniem maksymalnie możliwej klasy energetycznej. Klasę energetyczną urządzenia zapewnia się jedynie w trybie roboczym EKO Eco smart wskutek znacznego stopnia oszczędzania energii generowanego w tym trybie pracy.
Zasada działania: Po wybraniu trybu „ECO“ urządzenie zapozna się z Państwa przyzwyczajeniami i sam opracuje tygodniowy program tak by zapewnić potrzebną ilość wody w odpowiednim momencie, w którym Państwo potrzebuje, jednocześnie z tym zapewniając oszczędność energii i obniżenie rachunku za energię elektryczną. Zasada działania wymaga tygodniowego okresu samokształcenia, po którym tryb „ECO“ automatycznie odtwarza zapamiętany cykl pracy – ustalony na podstawie zbadanych przyzwyczajeń Państwa – i zaczyna zapewniać oszczędność energii nie zakłócając Państwa komfort. Urządzenie dalej śledzi Państwa przyzwyczajenia i ciągle samodzielnie uczy się.
W przypadku gdy Państwo często zmieniają swoje przyzwyczajenia, urządzenie nie będzie w stanie opracować dokładny algorytm gwarantujący Państwa komfort i zapewniający gorącą wodę w chwili, w której jest potrzebna.
Uwaga: W przypadku braku zasilania urządzenie zachowuje ustawienia w ciągu 12 godzin.
W przypadku potrzeby jednokrotnego podgrzewania wody do temperatury maksymalnej w aktywnym trybie ECO, należy wybrać tryb 75 °C. W razie takiej zmiany algorytm zostanie zachowany w pamięci. Po powrocie do trybu ECO praca podgrzewacza wody kontynuuje zgodnie z opracowanym algorytmem.
.
UWAGA: Zasilanie elektryczne urządzenia należy być włączone . Zawór
bezpieczeństwa i system rur od zaworu do urządzenia należy zostać
zabezpieczony przed zamarznięciemtí
Funkcja „PRZYWRACANIE USTAWIEŃ FABRYCZNYCH“
•
W celu aktywacji tej funkcji ważne jest, by elektryczny ogrzewacz wody znajdował się w trybie "Stand by". Aktywacja następuje po
zatrzymaniu przycisków + ⯈ razem na co najmniej 10 sekund. W ciągu tych 10 sekund urządzenie musi podać dwa sygnały dźwiękowe. Pierwszy sygnał to „test”, razem z nim zapalą się wszystkie symbole na wyświetlaczu. Przy dalszym naciskaniu dwóch przycisków zostanie podany drugi sygnał, którym potwierdza się przywrócenie urządzenia
do fabrycznych ustawień.
Funkcja „Antilegionella"
•
Niska temperatura wody w bojlerze stwarza łagodne środowisko rozwoju mikroorganizmów i zwłaszcza bakterii Legionella, która może być wyjątkowo niebezpieczna dla ludzkiego organizmu.
Funkcja Antilegionella/Dezynfekcja jest innowacyjną funkcją, która włącza się automatycznie w celu zabezpieczenia bojlera przed wzrostem bakterii w ciepłej wodzie. W przypadku gdy w ciągu 7 dni woda w podgrzewaczu nie osiągnie temperatury 65 °C, włącza się funkcja Antilegionella. Woda w podgrzewaczu podgrzewana jest do 65 °C i temperatura ta utrzymywana jest w ciągu 60 minut.
4. Zarejestrowane problemy
W przypadku zarejestrowanego problemu w urządzeniu wszystkie symbole gasną. Symbol ⚠ świeci na panelu i zaczyna migać. Jednocześnie z tym grzałka urządzenia wyłącza się (urządzenie przestaje podgrzewać) i wskaźnik trybu pracy gaśnie. Różne błędy są kodowane częstotliwością migania symbolu (symbol miga N razy i gaśnie na 2 sekundy).
Lista błędów i ich kodów.
Kod błędu Nazwa błędu
1 miganie błąd 1 Dolny czujnik jest przerwany
2 migania błąd 2 Zwarcie dolnego czujnika
3 migania błąd 3 Górny czujnik jest przerwany
4 migania błąd 4 Zwarcie górnego czujnika
5 migania błąd 5 Grzałka włączona w suchym stanie
6 migania błąd 6 Ustawienie daty i godziny
Uwaga!
ogrzewacz wody: "TCHхххххххх", połącz się do niej.
Uwaga!: W przypadku wyświetlenia się razem z kodem błędu jak
najszybciej należy skontaktować się z upoważnionym zakładem serwisowym! Spis upoważnionych zakładów serwisowych załączony jest do karty gwarancyjnej.
1. KONSERWACJA
Podczas pracy ogrzewacza, przy wysokiej temperaturze, na powierzchni elementu grzejnego odkłada się kamień. Ma to wpływ na pogarszanie się wymiany cieplnej pomiędzy grzałką, a wodą. Ma to wpły na podwyższenie temperatury grzałki oraz wody wokół niej. Pojawia się charakterystyczny szum /gotującej się wody/. Termoregulator zaczyna włączać się i wyłączać coraz częściej. Możliwe jest zbyt szybkie wyłączanie podgrzewania wody. Z tego powodu producent zaleca prolaktycznie, raz na dwa lata przegląd urządzenia przez autoryzowany serwis. Przegląd taki powinien zawierać czyszczenie zbiornika oraz anody ochronnej (dotyczy ogrzewaczy z pokryciem szkło-ceramicznym), którą w razie konieczności należy wymienić na nową. Czyszczenie urządzenia należy wykonywać przy użyciu nawilżonej ściereczki. Nie używać materiałów ściernych ani rozpuszczalników. Nie polewać sprzętu wodą.
Producent nie ponosi odpowiedzialności za konsekwencje mogące się pojawić w wyniku nie przestrzegania niniejszej instrukcji.
naturalnego przez przekazanie zużytych urządzeń do punktu składowania surowców wtórnych - zużytych urządzeń elektrycznych.
W przypadku zarejestrowanego problemu "błąd 6"
Wykryj bezprzewodową sieć internetową generowaną przez
Recykling i utylizacja
Zużyte urządzenia elektryczne są surowcami wtórnymi – nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ mogą zawierać substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska
.
:
37Polski
Page 38
Vážení zákazníci,
CZ
Pracovní tím TESY gratuluje Vám srdečně k novému nákupu. Doufáme, že Váš nový přístroj přispěje k zlepšení pohodlí ve Vašem domě.
Tento technický popis a návod k použití cílí seznámit Vás s výrobkem a podmínkami jeho správní montáže a provozování. Návod je určen i pro způsobilé techniky, kteří uskuteční původní montáž přístroje, demontáž a opravu v případě poruchy. Dodržování pokynů v tomto návodě je v zájmu kupujícího a jedna ze záručních podmínek, uvedených v záručním listě.
Prosím, nezapomeňte, že dodržování pokynů v této příručce je především v zájmu zákazníka, ale zároveň je také jednou ze záručních podmínek, uvedených v záručním listu, umožňujících zákazníkovi využít bezplatného záručního servisu. Výrobce nenese zodpovědnost za závady na přístroji a možné škody vzniklé v důsledku používání a / nebo montáže přístroje, které neodpovídají pokynům a návodům v této příručce.
Tento elektrický bojler odpovídá požadavkům EN 60335-1, EN 60335-2-21.
I. URČENÍ
Přístroj je určen na zabezpečení hořkou vodou domácností, mající vodovodní síť s tlakem ne víc než 6 bar (0,6 MPa). Výrobek je určen k využití pouze v uzavřených a oteplovaných místnostech, ve kterých teplota neklesá pod 4°C a není určen k využití v nepřetržitém průtokovém režimu.
Výrobek je určen k využití v oblastech s tvrdostí vody do 10 °dH. V případě, že je výrobek instalován v oblasti s tvrdší vodou, je možné velmi rychlé usazování
III. DŮLEŽITÁ PRAVIDLA
Bojler montovat jenom v prostorech s normální protipožární zabezpečeností.
•
Nezapínat bojler bez toho, aby jste se přesvědčili, že je plný vody.
•
vápencových usazenin, které způsobují typický hluk při zahřívání a, také, rychlé poškození elektrické části výrobku. Pro oblasti s tvrdou vodou se doporučuje čištění výrobku od vápencových usazenin každý rok a využívání výkonu ohřívače do 2 kW.
II. TECHNICKÉ CHARAKTERISTIKY
1. Nominální kapacita, litry – viz štítek na přístroji
2. Nominální napětí - viz štítek na přístroji
3. Nominální výkon - viz štítek na přístroji
4. Nominální tlak - viz štítek na přístroji
Toto není tlak ve vodovodní síti. Toto je tlak vody udaný pro výrobek
dle požadavků bezpečnostních norem.
5. Typ bojleru - zavřený akumulující ohřívač vody, s tepelnou izolací
6. Denní spotřeba elektrické energie – viz Příloha I
7. Výrobcem udaný zátěžový prol - viz Příloha I
8. Množství smíšené vody při 40°C V40 v litrech - viz Příloha I
9. Maximální teplota termostatu - viz Příloha I
10. Tovární nastavení teplot - viz Příloha I
11. Energetická efektivita při ohřevu vody - viz Příloha I
POZOR! NESPRÁVNÁ MONTÁŽ A PŘIPOJENÍ PŘÍSTROJE JSOU NEBEZPEČNÉ S TĚŽKÝMI DŮSLEDKAMI NA
ZDRAVÍ A DOKONCE SMRT SPOTŘEBITELŮ. TO TAKÉ MŮŽE DOVÉST K POŠKOZENÍ JEJICH MAJETKU, A TAKÉ TOHO TŘETÍCH OSOB ZPŮSOBENY ZE ZÁPLAVY, VÝBUCHU, POŽÁRU. Montáž, připojení k vodovodní síti a připojení k elektrické síti musí být prováděny kvalikovanými technici. Kvalikovaný technik je osoba, která má příslušné kompetence podle předpisů příslušného státu
Při připojení bojleru k elektrické síti dbát, aby bylo správně spojené pojistné vedení (při modelech bez
•
šňůry se zástrčkou). Existuje-li možnost, že by teplota v místnosti poklesla pod bod mrazu 0°С, ohřívač vody musí být vypuštěn
•
(řiďte se návodem v bodě IV.2 “Připojení ohřívače vody k vodovodu” ). Při využití – (režim ohřevu vody) – je normální, že kape voda drenážním otvorem pojistného ventilu. Tento
•
ventil musí zůstat odkrytý. Je potřeba zajistit odvod, nebo sběr vytékající vody, abyste zamezili škodám, nesmí však být porušeny podmínky uvedené v b. 2, odstavce V. Ventil a s ním spojené části musí být chráněný před zamrznutím.
Při ohřevu vody se může objevit šumivý hluk (vroucí voda). Toto je normální a není to příznakem poruchy.
•
Hluk se časem zesiluje a důvodem je usazený vápenec. Pro odstranění hluku je nutno nechat výrobek vyčistit. Tato služba není součástí záručního servisu.
Za účelem bezpečné práce bojleru se zpětná pojistná klapka pravidelně čistí a kontroluje zdá funguje
•
vápenec. Tato služba není předmětem záruční obsluhy.
Zakazují se všechny změny a přestavby v konstrukci a elektrickém schématu bojleru. V případě zjištění
takových se záruka stává neplatnou. Za výměny a přestavby se pokládá každé odstranění vložených výrobcem prvků, vbudování dodatečných komponentů do bojleru, výměna prvků analogickými prvky neschválenými výrobcem.
Jestli napájecí šňůra (při modelech, kde ta patří k sádě) je poškozena, ta se musí vyměnit zástupcem opravny
•
nebo osobou s podobnou kvalikací, aby jste se vyhnuli všelijakému riziku. Tento výrobek je určen k použití dětmi ve věku 8 let a více a osobami se sníženými fyzickými, emocionálními
•
nebo intelektuálními možnostmi, nebo osobami s nedostatkem zkušeností a znalostí, pouze jestliže jsou pod dohledem, nebo byli poučeni v souladu s bezpečnostními požadavky pro použití výrobku a rozumí nebezpečím, která mohou vzniknout.
Děti si nesmí hrát s výrobkem
•
Čištění a údržba výrobku nesmí být prováděna dětmi, které nejsou pod dohledem dospělých.
•
38
Page 39
IV. POPIS A PRINCIP FUNGOVÁNÍ
Přístroj se skládá z korpusu, příruby ve spodní části /u bojlerů s vertikální montáží /nebo po straně/ u bojlerů s horizontální montáží/, ochranného plastového panelu a vratného – pojistného ventilu.
1. Těleso sestává z ocelové nádrže (vodní nádrž) a pláště (vnější obal) s tepelnou
izolací mezi nimi z ekologicky čistého vysoce hmotného penopolyurethanu, a z dvou trubek se závitem G ½“ pro podání studené vody (s modrým prstencem) a vypuštění teplé vody (s červeným prstencem). Vnitřní nádrž v závislosti na modelu může být dva druhy:
černé ocele chráněné speciálním sklo-keramickým nebo smaltovým krytím
•
Z nerezavějící ocele
•
Vertikální bojlery mohou být s vbudovaným výměníkem tepla (trubkový had). Vstup a výstup trubkového hadu jsou umístněny zboku a představují trubky se závitem G ¾“.
2. Na přírubu je namontovaný elektrický ohřívač. Při bojlerech se sklo-
keramickým krytím je namontovaný i hořčíkový protektor. Elektrický ohřívač slouží na ohřívání vody v nádrži a ovládá se termostatem, který automaticky udržuje určitou teplotu. Přístroj disponuje vbudovaným zařízením pro ochranu před přehříváním (termovypínač), které vypíná ohřívač z elektrické sítě, když teplota vody dosáhne příliš vysoké hodnoty.
3. Zpětná pojistná klapka zabraňuje úplnému vyprázdnění přístroje při
zastavení podávání studené vody z vodovodu. Ta chrání přistroj před zvýšením tlaku ve vodní nádrži do hodnoty vyšší než přípustná při režimu ohřívání (Při zvýšení teploty se voda rozšiřuje a tlak se zvyšuje), vypuštěním zbytku drenážním otvorem.
Klapka se nesmí zatáčet na závity s délkou přes 10 mm, v opačném
případě to může zapříčinit poruchu vaší klapky a je nebezpečné
pro váš přístroj.
Při bojlerech s vertikální montáží pojistná klapka musí být
připojena ke vstupnému potrubí při odstraněném plastovém
panelu přístroje. Po namontování ten musí být v takovém postavení, jako
je ukázané na guře 2.
Zpětný-pojistný ventil a potrubí od něj směrem k bojleru musí být
chráněny před zamrznutím. Při drenáži hadicí – její volný konec musí být vždy odkrytý do atmosféry (nesmí být potopen). Hadice musí být také chráněna před zamrznutím.
Plnění bojleru vodou se uskutečňuje otevřením kohoutu pro podání studené vody z vodovodu k němu a kohoutu hořké vody směšovací baterie. Po naplnění ze směšovače by měl začít téct nepřetržitý proud vody. Už můžete zavřít kohout teplé vody.
Když se musí bojler vyprázdnit, je povinné nejdřív vypnout elektrické napojení k němu. Uzavřete přívod vody do zařízení. Otevřete kohoutek teplé vody u vodovodní baterie. Otevřete vypouštěcí kohoutek 7 (obr. 4а a 4b), abyste vypustili vodu z ohřívače. Není-li vypouštěcí kohoutek nainstalován, ohřívač vody můžete vypustit přímo přes přívodní trubku, tím že ohřívač odpojíte od vodovodu. Při odstranění příruby je normálně to, že vyteče pár litrů vody, které zůstaly ve vodní nádrži.
CZ
Zpětná pojistná klapka nemůže chránit přístroj při podání z
vodovody tlaku vyššího než nahlášeného pro tento přístroj.
V. MONTÁŽ A ZAPÍNÁNÍ
POZOR! NESPRÁVNÁ MONTÁŽ A PŘIPOJENÍ PŘÍSTROJE JSOU NEBEZPEČNÉ S
TĚŽKÝMI DŮSLEDKAMI NA ZDRAVÍ A DOKONCE SMRT SPOTŘEBITELŮ. TO TAKÉ MŮŽE DOVÉST K POŠKOZENÍ JEJICH MAJETKU, A TAKÉ TOHO TŘETÍCH OSOB ZPŮSOBENY ZE ZÁPLAVY, VÝBUCHU, POŽÁRU. Montáž, připojení k vodovodní síti a připojení k elektrické síti musí být prováděny kvalikovanými technici. Kvalikovaný technik je osoba, která má příslušné kompetence podle předpisů příslušného
státu.
1. Montáž
Doporučuje se, aby montování přístroje bylo maximálně blízko míst, kde se bude používat teplá voda, aby se snížily tepelné ztráty v potrubí. Při montáži v koupelně se musí namontovat na místo, kde ho nebude oblévat voda ze sprchy nebo ze sprchy-sluchátka. Přístroj se zavěsí na nosné lišty namontované na jeho těleso (jestli ty nejsou připevněny k němu, se musí namontovat prostřednictvím přiložených šroubů). Zavěšení se uskutečňuje na dva háky (min. Ø 10 mm) spolehlivě připevněné k stěně (nejsou zapojeny do sády na zavěšení). Konstrukce nosné lišty, při bojlerech s vertikální montáží je univerzální a umožňuje, aby vzdálenost mezi háky byla od 220 do 310 mm. (g. 1a).
Za účelem vyhnutí se zapříčinění škod uživatelovi a třetím osobám,
v případě poruchy v systému pro zásobování teplou vodou, je nutné, aby se přístroj montoval v prostorech s podlažní hydroizolací a s drenáží v kanalizaci. V žádném případě neumístňujte pod přístroj předměty, které nejsou vodovzdorné. Při montování přístroje v prostorech bez podlažní hydroizolace je nutné vyhotovit pod ním ochrannou vánu s drenáží ke kanalizaci.
Poznámka: ochranná vána není zapojena do sády, vybírá se
uživatelem.
2. Připojení bojleru k vodovodu
Fig. 4a – pro vertikální montáž; Kde: 1 – Vstupní trubka; 2 – pojistná klapka; 3 – redukční ventil (při tlaku
ve vodovodu přes 0,6 MPa); 4 – uzavírací ventil; 5 – nálevka se spojením ke kanalizaci; 6 – hadice; 7 – Vypouštěcí kohoutek
Při připojení bojleru k vodovodu se musí brát v úvahu ukazující barevní znaky /prstence/ na trubkách: modrý – pro studenou /vstupující/ vodu, červený – pro hořkou / vystupující/ vodu.
Je povinné montování ochranného zařízení typu zpětná pojistná klapka (0,8 MPa), s kterým byl bojler koupený. Ta se umístňuje na vstup pro studenou vodu, v souladu s ručičkou na jeho tělese, která ukazuje směr vstupující vody. Nepřipouští se jiná zastavující armatura mezi klapkou a přístrojem
Výjimka: Jestliže místní vyhlášky (normy) vyžadují použití jiného
pojistného ventilu, nebo zařízení (odpovídající EN 1487 nebo EN
1489), toto musí být dokoupeno. Pro zařízení odpovídající EN 1487 musí být maximální uvedený pracovní tlak 0.7 MPa. Pro jiné bezpečnostní ventily, musí být tlak, na který jsou kalibrovány o 0.1 MPa nižší než tlak uvedný na výrobním štítku výrobku. V těchto případech zpětný pojistný ventil dodávaný s výrobkem nepoužívejte
Přítomnost jiných /starých/ zpětných pojistných klapek může
zapříčinit poruchu vašeho přístroje a musí se odstranit.
Je nepřípustné používat jinou uzavírací armaturu mezi zpětným-
pojistným ventilem (pojistným zařízením) a výrobkem.
.
Při vypouštění vody se musí udělat opatření, aby vytékající voda
nezapříčinila škody.
V případě, že tlak ve vodovodní síti převyšuje hodnotu uvedenou v odstavci I výše, je nutná montáž redukčního ventilu. V opačném případě bude bojler využíván nesprávným způsobem. Výrobce nenese odpovědnost za problémy v důsledku nesprávného provozování přístroje.
3. Připojení k elektrické síti.
Před zapnutím elektrického napojení, se ujistěte zdá je přístroj plný
vody.
3.1. Při modelech zásobených napájecí šňůrou spolu se zástrčkou,
se připojení uskutečňuje vsunutím zástrčky do kontaktu.
Odpojení od elektrické cítě se uskutečňuje vypnutím zástrčky z kontaktu.
Zástrčka musí být správně připojena k samostatnému elektrickému
okruhu zajištěnému pojistkou. Zástrčka musí být uzemněna.
3.2. Ohřívače vody vybavené napájecím kabelem bez zástrčky
Výrobek musí být připojen k vlastnímu elektrickému okruhu ve stacionární elektrické síti zabezpečeném pojistkou s uvedeným nominálním proudem 16A (20A pro výkon > 3700W). Spojení musí být trvalé – bez použití zástrčky. Elektrický okruh musí být zajištěn pojistkou s integrovaným zařízením zajišťujícím rozdělení všech pólů v případě nadměrného napětí kategorie III. Spojení vodičů napájecího kabelu výrobku musí být provedeno následovně:
Vodič s hnědou barvou izolace – k vodiči fáze elektrické instalace (L)
•
Vodič s modrou barvou izolace – k nulovému vodiči elektrické
•
isntalace (N) Vodič s žluto-zelenou barvou izolace – k zemnícímu vodiči elektrické
•
instalace ⏚
3.3. Ohřívač vody bez napájecího kabelu
Výrobek musí být připojen k vlastnímu elektrickému okruhu ve stacionární elektrické síti zabezpečeném pojistkou s uvedeným nominálním proudem 16А (20A pro výkon > 3700W). Připojení se provádí měděnými jednožilnými (tvrdými) vodiči – kabel 3x2,5 mm² pro celkový výkon 3000W (kabel 3x4.0 mm² pro výkon > 3700W).
Do elektrické kontury pro napájení přístroje se musí vbudovat zařízení zabezpečující odpojení všech pólů za podmínek nadměrného napětí kategorie III.
Aby se namontovalo napájecí elektrické vedení k bojleru je potřebné odstranit plastové víko (g.2).
Zapojení napájecích vodičů musí být ve shodě s označením koncovek, v tomto sledu:
fáze k označení A, nebo А1, nebo L, nebo L1.
•
nula k označení N (B nebo B1, nebo N1)
•
Je povinné připojení pojistného vedení k šroubovému spojení,
•
označené znakem ⏚
Po montáži se plastové víko má znovu vrátit na své místo!
Vysvětlivka k g.3: TS – termovypínač; TR/EC – termoregulátor/ elektronický blok; S – senzor;
R – ohřívač; F – příruba;
39Česky
Page 40
VI. PROTIKOROZNÍ OCHRANA  HOŘČÍKOVÁ ANODA
CZ
Hořčíkový anodový protektor chrání vnitřní povrch vodní nádrže před korozí. Protektor je opotřebovatelný prvek, který podléhá periodické výměně. Vzhledem k dlouhodobému a bezporuchovému provozu Vašeho bojleru výrobce doporučuje periodickou prohlídku stavu hořčíkové anody způsobilým technikem a výměnu v případě potřeby, přičemž se toto může stát během periodické profylaxe přístroje. Za účelem uskutečnění výměny kontaktujte autorizované opravny!
VII. PRÁCE S PŘÍSTROJEM.
Tento přístroj má čtyři základní provozní režimy: „Stand by“, „Zahřívání“
- pro udržování zadané teploty, Smart Control – nepřetržitě samoučící se režim s automatickou volbou teploty zahřívání nezávisle na aktivním provozním režimu, a: „Smart Home“ – pro dálkový monitoring a řízení.
Jako dodatečné výhody lze uvést zvukový signál při stisknutí tlačítka, ochrana bojleru před zamrznutím, funkce, funkci „Anti-Legionella".
1. Zapnutí elektrického bojleru
Při prvním zapnutí výrobku se ujistětě, že je správně zapojen do elektrické sítě a je plný vody. Zapnutí bojleru se provádí pomocí zařízení, které je zabudováno do instalace a je popsáno v bodě 3.2 odstavce V nebo zapojením zástrčky do elektrické zásuvky (u modelů s napájecím kabelem a el. zástrčkou).
2. Popis ovládacího panelu přístroje
Lokální ovládání (Indoor)
Pro přístroje, navržené pro práci s lokálním spojením, bez potřeby internetového spojení, symbolem bliká.
Přístup k přístroji lze uskutečnit pomocí mobilních zařízení (telefonu, tabletu, počítače). Podrobné instrukce pro dálkovou práci s přístrojem najdete v návodu "Návod k použití integrovaného komunikačního modulu (Wi-Fi)", který je poskytnut v kompletaci Vašeho přístroje.
Ovládání přes Internet (Outdoor)
1
2
3
Na ovládacím panelu se ukazuje informace o práci a stavu bojleru. Označení tlačítek a prvků:
6
5
4
❶ - Ovládací panel ❷ - Indikátor registrovaného problému ❸ - Tlačítko „Stand by”/ "ON" ❹ - Indikátor Wi-Fi jednotky ❺ - Tlačítko volby provozního režimu ❻ - Indikator zadané a skutečné teploty vody
3. Nastavení a ovládání přístroje
Zapnutí elektronického ovládání přístroje
Stiskněte tlačítko , abyste zapnuli ovládání přístroje. Na ovládacím panelu se vizualizuje zadaný provozní režim.
Stiskněte opět tlačítko , abyste vypnuli elektronické ovládání. Aktivuje se režim „Stand By“ a přístroj přechází automaticky v režim „Proti zamrznutí“. Na ovládacím panelu zůstává podsvícené tlačítko , tlačítko ⯈ a indikátor Wi-Fi spojení.
router
WLAN
Pro přístroje, navržené pro práci s Wi-Fi sítěmi a se spojením s Internetem je indikátor označen symbolem - .
Podrobné instrukce pro ovládání přístroje přes Internet najdete v návodu "Návod k použití integrovaného komunikačního modulu (Wi­Fi)", který je poskytnut v kompletaci Vašeho přístroje.
V případě, že na Vašem ovládacím panelu není indikátor Wi-Fi spojení, znamená to, že vlastníte bázový typ této řady výrobků. Můžete ovládat svůj přístroj v režimu „Ruční ovládání“ přes ovládací panel.
Pozor! Abyste vystoupili z režimu „
řízení
“, musíte zmáčknout tlačítko ⯈.
WLAN
pro dálkový monitoring a
Indikátor Wi-Fi spojení
•
Přístroje s vestavěným Wi-Fi komunikačním zařízením mohou být napojeny na systém dálkového ovládání a monitoringu v reálném čase. Prostřednictvím indikátoru Wi-Fi jednotky máte informaci o aktivnosti spojení. Indikátor svítí nepřetržitě, když je navázáno Wi-Fi spojení s přístrojem, a bliká, když je spojení přerušeno.
40
Režim „Ruční ovládání"
•
Ovládání v režimu „Ruční ovládání“ se děje tlačítkem ⯈. Momentálně aktivní režim a momentální stav přístroje se ukazují prostřednictvím světelného indikátoru na ovládacím panelu.
Aktivní režim (zadaná teplota) a škála indikace teploty:
Page 41
Prostřednictvím tlačítka ⯈ se volí provozní režim. Máte možnost zvolit
45°C
75°C
60°C ECO
jeden z čtyř režimů 45°C, 60°C, ECO nebo 75°C. Pokaždé když stisknete toto tlačítko, se volí určitý režim v této
posloupnosti: 45°C, 60°C, ECO nebo 75°C, jmenovitě:
Režimy 45°C V tomto režimu zahřeje přístroj vodu do teploty cca 45°C. Na ovládacím panelu podává světelný indikátor zpětnou vazbu o
provedené volbě. Během zahřívání první sektor světelné škály bliká. Při dosažení zadané teploty sektor škály svítí nepřetržitě.
Režimy 60 °C V tomto režimu zahřeje přístroj vodu do teploty cca 60°C. Na ovládacím panelu podává světelný indikátor zpětnou vazbu o
provedené volbě. Během zahřívání první a druhý sektor světelné škály blikají. Během zahřívání vody do teploty 45°C první sektor svítí nepřetržitě a druhý sektor škály bliká nadále. Při dosažení zadané teploty (60°С) oba sektory škály začínají svítit nepřetržitě.
Režimy 75 °C V tomto režimu zahřeje přístroj vodu do teploty cca 75 °C. Na ovládacím panelu podává světelný indikátor zpětnou vazbu o
provedené volbě. Během zahřívání první, druhý a třetí sektor světelné škály blikají. Během zahřívání vody do teploty 45°C první sektor svítí nepřetržitě, a druhý a třetí sektor škály blikají nadále. Během zahřívání vody do teploty 60°C první a druhý sektor svítí nepřetržitě a třetí sektor škály bliká nadále. Při dosažení zadané teploty (75°С) začíná celá škála svítit nepřetržitě.
Režimy ЕСО (samoučící se režimy) Tento provozní režim je vhodný hlavně při zavedených návycích
týkajících se spotřeby horké vody (příklad: koupete se každý den přibližně ve stejnou dobu). Pro provoz ohřívače vody v režimu „Eco“ mačkejte tlačítko ⯈, dokud se na ovládacím panelu neobjeví světelná indikace ЕСО. První týden, během kterého je přístroj školen podle návyků domácnosti, se voda ohřívá až do 70°С. Po uplynutí této doby je maximální hodnota ohřevu vody v souladu se skutečnou potřebou.
Během zahřívání celá světelná škála bliká. Během zahřívání vody do teploty 45°C první sektor svítí nepřetržitě, a druhý a třetí sektor škály blikají nadále. Během zahřívání vody do teploty 60°C první a druhý sektor svítí nepřetržitě a třetí sektor škály bliká nadále. Při dosažení teploty 70°С začíná celá škála svítit nepřetržitě.
V režimech „ECO“ elektrický bojler vytváří vlastní provozní algoritmus, aby zajistil úsporu nákladů za energii, respektive aby snížil Váš účet za elektřinu, ale se zachováním maximálního komfortu při užívání.
Pozor! Elektrický bojler TESY, který vlastníte je v nejvyšší
energetické třídě. Třída přístroje je garantována pouze při práci
přístroje v režimu ECO "Eco smart", z důvodů značného šetření energie,
kterého je dosahováno.
Princip práce: po volbě režimu „ECO“ přístroj prozkoumá vaše návyky a sám vyvine pro sebe týdenní program, takový, že Vám zajistí potřebné množství vody ve chvíli, kdy tu vodu potřebujete, a zároveň dosáhne úspory energie a sníží Váš účet za elektřinu. Princip práce si vyžaduje jisté období samoúčení se, které trvá týden. Poté režim „ECO“ automaticky reprodukuje prozkoumaný provozní cyklus a začíná spořit energii, aniž narušuje Vaše pohodlí, denované na bázi Vaších prozkoumaných spotřebičem návyků. Přitom přístroj pokračuje i nadále ve sledování Vašich návyků a učí se nepřetržitě.
V případě, že často měníte své návyky, přístroj nebude schopen vytvořit zcela přesný algoritmus, který zaručí Vaše pohodlí a zajistí horkou vodu přesně tehdy, kdy ji potřebujete.
Poznámka: Při selhání napájení elektřinou zachovává přístroj svá nastavení až po dobu 12 hodin.
V případě potřeby zahřát jednorázově vodu do maximální teploty, při aktivovaném režimu „ECO“, zvolte režim 75°C. Při této změně bude algoritmus ЕСО zachován. Při zpětném vracení do režimu „ECO“ pokračuje práce ohřívače vody podle vypracovaného algoritmu.
Funkce „Proti zamrznutí"
•
Funkce „Proti zamrznutí“ je aktivní při režimu „Stand By“. Pokud hodláte neužívat ohřívač vody delší dobu, ochraňte jeho obsah před zamrznutím stisknutím tlačítka , abyste zaktivovali funkci " Proti zamrznutí", přičemž bude ohřívač vody udržovat teplotu vody na úrovni cca 10°C.
Funkce „OBNOVENÍ TOVÁRNÍHO NASTAVENÍ“ (FACTORY RESET)
•
Aby mohla být funkce aktivována, je důležité, aby byl bojler v režimu "Stand by". Funkce je aktivována přidržením tlačítek a ⯈ na dobu minimálně 10 sekund. V této době musí zaznít dva zvukové signály. První je "test", a rozsvítí se všechny symboly na panelu a při pokračování ve stisku tlačítek se ozve druhý signál, který již vyznačuje, že přístroj byl uveden zpět do továrního nastavení.
Funkce „Anti-Legionella“
•
Nízká teplota vody v bojleru vytváří příznivé prostředí pro vývoj mikroorganismů, zejména bakterie Legionella, která může být mimořádně nebezpečná pro lidský organizmus. Funkce „Anti-Legionella“ / Dezinfekce je inovativní funkce a zapíná se automaticky za účelem ochrany bojleru před vznikem bakterií v teplé vodě. Pokud v průběhu 7 dní nedosáhne voda v ohřívači vody teploty 65°C, se spustí funkce „Anti-Legionella“. Voda v ohřívači vody se zahřeje na 65°C a tato teplota se udrží po dobu 60 minut.
4. Zaznamenané problémy
Pokud bude v zařízení zjištěn problém, všechny symboly zhasnou. Symbol ⚠ se rozsvítí na panelu a začne blikat. Současně se ohřívač přístroje vypne (přístroj zastaví ohřev) a indikace provozního režimu zhasne. Jednotlivé chyby jsou kódovány různým počtem bliknutí symbolu (blikne N krát a zhasne na 2 vteřiny).
Seznam chyb a jejich kódy:
Kód chyby
/ počtem bliknutí/
1 chyba 1 Spodní snímač je přerušen
2 chyba 2 Spodní snímač má zkrat
3 chyba 3 Vrchní snímač je přerušen
4 chyba 4 Vrchní snímač má zkrat
5 chyba 5 Ohřívač zapnut nasucho.
6 chyba 6 Nastavení data a času.
Pozor!
Pokud bude v zařízení zjištěn problém "chyba 6":
Je potřeba vyhledat bezdrátovou síť vysílanou bojlerem:
"TCHхххххххх" a připojit se k ní.
Poznámka: Jestliže se Vám zobrazí některá z výše uvedených chyb, prosíme, spojte se autorizovaným servisem! Servisy jsou uvedeny v záručním listě.
VIII. PERIODICKÁ ÚDRŽBA
Při normální práci bojleru, pod vlivem vysoké teploty se na povrch ohřívače usází vápenec /tzv. kotelní kamen/. Toto zhoršuje výměnu tepla mezi ohřívačem a vodou. Teplota na povrchu ohřívače a v pásmu kolem něho se zvyšuje. Vzniká charakteristický šum /vody, která začíná vřít/. Termoregulátor se začíná zapínat a vypínat častěji. Je možná “klamná” aktivace pojistky teploty. Proto výrobce toho přístroje doporučuje na každé 2 roky profylaxi Vašeho bojleru autorizovaným opravujícím střediskem nebo opravující bází. Tato profylaxe musí obsahovat čistění a prohlídku anodového protektoru (při bojlerech se sklo-keramickým krytím), který v případě potřeby vyměnit novým.
Pro čištění výrobku použijte vlhký hadřík. Nepoužívejte abrazivní čistící prostředky nebo čistící prostředky obsahující ředidlo. Nepolévejte výrobek vodou.
Výrobce nenese odpovědnost za všechny následky vyplývající z nedodržení toho návodu.
Pokyny v souvislosti s ochranou životního prostředí
Staré elektrické přístroje jsou recyklovatelné odpady a nepatří proto do domácího odpadu! Chceme vás tímto požádat, abyste aktivně příspěli k podpoře ochrany přírodních zdrojů a životního prostředí, a odevzdali tento přístroj na k tomu určených sběrných místech.
Název chyby
CZ
POZOR: Síťové napájení přístroje musí být zapnuto. Bezpečnostní ventil
a potrubí od něj k přístroji musí být zajištěny proti zamrznutí
.
41Česky
Page 42
    
RS
Poštovani klijenti Ekipa TESY-ja čestita vam na novoj kupovini. Nadamo se da će novi
uređaj doprineti većem komforu u vašem domu. Cilj ovog tehničkog opisa sa uputstvom jeste da Vas upozna sa
proizvodom i uslovima za njegovu pravilnu montažu i upotrebu. Uputstvo je namenjeno i ovlašćenim serviserima koji će obaviti prvobitnu montažu uređaja, demontirati ga i remontirati u slučaju potrebe.
Poštovanje pravila u ovom uputstvu u interesu je kupca i jedan je od uslova garancije koja je navedena u garantnom listu.
Molim, imajte na umu da pridržavanje uputa sadržanih u ovom priručniku je u interesu kupca kupca, ali uz to je jedan od jamstvenih uslova navedenih u jamstvenoj karti, da bi mogao kupac da koristi besplatan servis u jamstvenom roku. Proizvođač nije odgovoran za oštećenja uređaja i bilo štete nastale kao rezultat rada i / ili instalacije koje ne udovoljavaju smernicama i uputama u ovom priručniku.
Električni bojler zadovoljava zahteve EN 60335-1, EN 60335-2-21.
I. NAMENA
Namena uređaja je da obezbeđuje vruću vodu za komunalne objekte koji su priključeni na vodovodnu mrežu pritiska ne više od 6 bar (0,6 MPa). On je namijenjen za uporabu samo u zatvorenim i grejanim prostorijama gde temperatura ne pada ispod 4°C, a nije dizajniran za rad u kontinuiranom protočnom režimu.
III. VAŽNA PRAVILA
Bojler da se montira samo u prostorijama sa obezbeđenom normalnom zaštitom od požara.
•
Nemojte da uključujete bojler pre nego što ste se uverili da je pun vode.
•
Uređaj je dizajniran da radi na područjima s tvrdoćom vode do 10 dH.U slučaju da se instalira na području sa čvršćom vodom moguće je vrlo brzo nakupljanje od vapnenačkih naslaga koje uzrokuju karakterističnu buku kad se zagreja kao što i brzo pogoršanje električnog dela. Za područja s čvršćom vodom se preporučuje čišćenje aparata nakupljenih kamenaca svake godine, a snaga korištenja grejača da je do 2 kW.
II. TEHNIČKE KARAKTERISTIKE
1. Nazivna zapremina V u litrima - vidi tabelu na uređaju
2. Nazivni napon - vidi tabelu na uređaju
3. Nazivna jačina - vidi tabelu na uređaju
4. Nazivni pritisak - vidi tabelu na uređaju
Ovo nije pritisak iz vodovodnu mrežu. To je najavljeno za uređaj i
odnosi se na uslove sigurnosnih standarda.
5. Vrsta bojlera zatvoren akumulirajući grejač vode, sa toplinskom
izolacijom
6. Dnevna potrošnja električne energije - vidi Prilog I.
7. Proglašeni prol opterečenja - vidi Prilog I.
8. Količina miješane vode na 40°C V40 u litrima - vidi Prilog I.
9. Maksimalna temperatura termostata - vidi Prilog I.
10. Fabrički zadate temperaturne postavke - vidi Prilog I.
11. Energetska ekasnost pri zagrevanju vode - vidi Prilog I.I
PAZITE! Pogrešno montiranje i priključenje uređaja stvoriće ga opasnim s teškim posledicama za zrdavlje a
čak i dovesti do smrt potrošača. Ovo isto može dovesti do štete po njihovu imovinu, kao i onu trećih lica, prouzrokovane poplavom, eksplozijom ili požarom. Montaža, priključanje vodovodu i priključanje struji se mora obaviti kvalikovanim tehničarom. Kvalikovan tehničar je lice koje ima odgovarajuću struku u skladu s odredbama regulativa odgovarajuće zemlje
Prilikom priključivanja bojlera na električnu mrežu mora da se pazi na pravilno spajanje zaštitnog voda.
•
Ukoliko se temperatura u prostoriji snizi ispod 0°C, bojler mora da se istoči na način (pratite proceduru iz t.
•
V, podt. 2 “Povezivanje bojlera na vodovodnu mrežu“). Za vreme eksploatacije - (režim grejanja vode) - to je normalno da voda kaplje iz drenažnog otvora
•
sigurnosnog ventila. Isti mora biti ostavljen otvoren prema atmosferi. Mora se uzeti mere za uklanjanje ili prikupljanje iznosa proteklih količina kako bi se izbeglo oštećenje i ne smeju kršiti zahtevi opisani u stavku
2. V. Ventil i povezani na njega komponenti moraju biti zaštićeni od smrzavanja. Za vreme zagrevanja uređaja može biti zviždanje buke (kipuće vode). To je normalno i ne predstavlja kvar.
•
Buka se povećava s vremenom, a razlog je akumulirani vapnenac. Da biste uklonili buku, aparat treba se očistiti. Ova usluga nije pokriven jamstvom
U cilju bezbednog rada bojlera nepovratni ventil treba redovno da se čisti i pregledava da li fukcioniše
•
normalno (da nije blokiran) pri čemu u rejonima sa veoma tvrdom vodom treba da se čisti od nagomilanog kamenca. Ova usluga nije predmet garancijskog servisiranja.
Zabranjene su bilo kakve promene i preuređenja u konstrukciji i električnoj šemi bojlera. U slučaju kada se
utvrdi da je do toga došlo, garancija se poništava. Promene i preuređenja su uklanjanje bilo kojeg elementa koji je proizvođač ugradio, ugradnja dodatnih komponenata u bojler, zamena elemenata sa sličnima koje proizvođač nije odobrio.
Ukoliko je napojni kabl (kod modela opremljenih takvim kablom) oštećen, mora da bude zamenjen od
•
strane servisera ili lica sa odgovarajućom kvalikacijom kako bi se izbegao bilo kakav rizik. Ovaj uređaj je namijenjen za korištenje od strane djece 8 i više od 8 godina i osobe sa smanjenim zičkim,
•
osjetljivih ili mentalnim sposobnostima ili osobe sa nedostatkom iskustva i znanja ako su pod nadzorom ili poučena u skladu sa sigurnim korištenjem uređaja i razumjeti opasnosti koje mogu nastati.
Djeca ne moraju se igrati s aparatom
•
Čišćenje i održavanje uređaja ne smije biti izvedeno od strane djece koja nisu pod nadzorom.
•
42
Page 43
IV. OPIS I NAČIN RADA
Uređaj se sastoji od kazana, prurubnice u donjem delu (kod bojlera za uspravnu montažu) ili sa strane (kod bojlera za ležeću montažu), zaštitnog plastičnog kućišta i nepovratnog ventila.
1. Kazan se sastoji od čeličnog rezervoara (spremnika za vodu) i plašta
(spoljašnje oplate) sa toplinskom izolacijom između njih od ekološki čistog penopoliuretana velike gustoće i dve cevi sa navojem G ½’’ za dovod hladne vode (sa plavim prstenom) i ispuštanje tople vode (sa crvenim prstenom).
Unutrašnji rezervoar u zavisnosti od modela može da bude dve vrste:
Od crnog čelika zaštićenog od korozije specijalnim staklokeramičkim
•
pokrićem; Od nerđajućeg čelika
•
Bojleri za uspravnu montažu mogu da budu sa ugrađenim izmenjivačem toplote (serpentinom). Ulaz i izlaz serpentine razmešteni su bočno i predstavljaju cevi sa navojem G ¾“.
2. Na prirubnici je montiran električni grejač. Kod bojlera sa
stakolkeramičkim pokrićem montiran je i mahnezijumova anoda. Električni grejač zagreva vodu u rezervoaru. Grejačem upravlja termostat
koji automatski održava zadatu temperaturu. Urеđај rаspоlаžе sа ugrаđеnim pribоrоm zа zаštitu оd prеgrеvаnjа (tеrmоprеkidаčеm) kојi isključuје grејаč iz еlеktričnе mrеžе kаdа tеmpеrаturа vоdе dоsеgnе prеvisоkе vrеdnоsti.
3. Nepovratni ventil sprečava potpuno pražnjenje uređaja u slučaju
prekida dovoda hladne vode iz vodovodne mreže. U režimu zagrevanja štiti uređaj od povećanja pritiska u rezervoaru vode (kod povećanja temperature pritisak se povećava vоdа sе širi) do vrednosti veće od dozvoljene preko ispuštanja suvišne vode preko drenažnog otvora.
Nepovratni ventil ne može da zaštiti uređaj ukoliko je pritisak u
vodovodu veći od propisanog za uređaj.
V. MONTAŽA I PUŠTANJE U POGON
PAZITE! Pogrešno montiranje i priključenje uređaja stvoriće ga
opasnim s teškim posledicama za zrdavlje a čak i dovesti do smrt potrošača. Ovo isto može dovesti do štete po njihovu imovinu, kao i onu trećih lica, prouzrokovane poplavom, eksplozijom ili požarom. Montaža, priključanje vodovodu i priključanje struji se mora obaviti kvalikovanim tehničarom. Kvalikovan tehničar je lice koje ima odgovarajuću struku u skladu s odredbama regulativa odgovarajuće zemlje
1. Montaža
Preporučuje se da se uređaj ugradi što bliže mestima na kojima će se topla voda koristiti kako bi se izbegao gubitak toplote u cevovodu. Kod montaže u kupatilu bojler treba da se ugradi na takvom mestu na kojem neće biti zalivan vodom iz tuša ili pokretnog tuša. Bojler okačiti na nosećim konzolama koje su montirane na kućištu (ako nisu pričvršćene, moraju da se montiraju pomoću priloženih vijaka). Kačenje se obavlja pomoću dve kuke (min Ø 10 mm) čvrsto pričvršćene za zid (nisu u kompletu za montažu). Konstrukcija noseće konzole kod bojlera za uspravnu montažu je univerzalna i omogućuje da rastojanje između kuka bude od 220 mm do 310 mm (sl. 1a).
Kako bi se izbegle štete korisniku i trećim licima u slučaju
se bojler montira u prostorijama sa podnom hidroizolacijom i drenažom u kanalizaciji. Ni u kom slučaju ne stavljajte ispod bojlera stvari koje nisu vodootporne. Kada se bojler montira u prostorijama bez podne hidroizolacije, potrebno je da se ispod njega predvidi zaštitna kada sa
l. 4a/ - za uspravnu montažu Gde: 1 - Ulazna cev; 2 - bezbednosni ventil; 3 - reducir ventil (kod
napona u vodovodu iznad 0,7 MPa); 4 - stop ventil; 5 - levak sa vezom prema kanalizaciji; 6 – crevo; 7 - ventil za istakanje bojlera
Prilikom spajanja bojlera na vodovodnu mrežu mora da se vodi računa o obojenim oznakama (prstenima) na cevima: plavo za hladnu (ulaznu) vodu, crveno za vruću (izlaznu) vodu.
Obavezno mora da se montira nepovratni ventil sa kojim je bojler kupljen. On se montira na priključak za hladnu vodu u skladu sa strelicom na njemu koja ukazuje smer ulazne vode. Nije dozvoljena montaža bilo kakve druge zaustavne armature između ventila i bojlera.
mora on kupiti naknadno. Za uređaje usklađene sa EN 1487 maksimalni oceni radni tlak mora biti 0,7 MPa. Za ostale sigurnosne ventile, tlak na koji su kalibrovani mora biti od 0,1 MPa manje od označenog na pločici uređaja. U tim slučajevima uzvratno sigurnosni ventil isporučen sa uređajem ne treba se koristiti
havarije sistema za snabdevanje toplom vodom, potrebno je da
kanalizacionom drenažom.
Napomena: zaštitna kada nije u kompletu i bira je korisnik.
2. Spajanje bojlera na vodovodnu mrežu
Izuzetak: Ako lokalni propisi (pravila) zahtevaju korišćenje drugog
sigurnosnog ventila ili uređaj (u skladu s EN 1487 i EN 1489), to se
Postojanje drugih (starih) nepovratnih ventila može da dovede do
oštećenja bojlera i treba da se uklone.
Ne dopušta se druga zaustavljajuća armatura između uzvratno
sigurnosnog ventila (sigurnosni uređaj) i uređaja.
Nije dozvoljeno da se ventil montira na navojima dužine više od 10
mm, u protivnom to može da dovede do oštećenja vašeg ventila i
opasno je po vaš bojler.
Kod bojlera za vertikalnu montažu zaštitni ventil mora da bude
povezan na ulaznu cev kod skinutog plastičnog panela uređaja.
Posle montaže mora da bude u poziciji prikazanoj na slici 2.
Uzvratno sigurnosni ventil i cev iz njega na kotlu mora biti zaštićeni
od smrzavanja. U slučaju drenaže sa crevom – njegov slobodan kraj mora uvek biti otvoren prema atmosferi (da nije uronjen). Crijevo isto treba biti osigurano od smrzavanja.
Punjenje bojlera vodom vrši se odvijanjem vodovodne slavine za hladnu vodu i odvijanjem slavine za vruću vodu tuš baterije. Posle punjenja iz tuš baterije treba da poteče neprekidan vodeni mlaz. Tek tada možete da zatvorite slavinu za toplu vodu.
Kada je potrebno da se bojler istoči, obavezno najpre prekinite električno napajanje. Zaustavite dotok vode prema bojleru. Otvorite slavinu za toplu vodu na bateriji. Otvorite ventil 7 (g. 4a) da istočite vodu iz bojlera. Ako u instalaciji nema takvog ventila, bojler može da bude istočen direktno preko ulazne cevi, ali mora biti predhodno odvojen od cevovoda.
Prilikom skidanja prirubnice normalno je da dođe do istakanja nekoliko litara vode iz rezervoara za vodu.
Prilikom istakanja treba preduzeti mere za sprečavanje šteta koje
može da prouzrokuje voda.
Ako tlak u vodovodnoj mreži prelazi navedenu vrednost u I stavku gore, potrebno je instalirati tlačni ventil, inače kotao neće raditi ispravno. Proizvođač ne preuzima odgovornost za probleme izazvane nepravilnom upotrebom uređaja.
3. Spajanje na električnu mrežu.
Pre nego uključite napajanje električnom energijom ubedite se da
je bojler napunjen vodom.
3.1. Kod modela opremljenih napojnim kablom sa utikačem povezivanje
se ostvaruje stavljanjem u utičnicu. Isključivanje iz električne mreže ostvaruje se izvlačenjem utikača iz
utičnice.
Kontakt moraj biti ispravno spojen na zaseban strujni krug
predviđen s osiguračem. On mora biti uzemljen.
3.2. Kod modela sa montiranog napojnog kabla bez utikačem
Priključivanje bojlera na električnu mrežu ostvaruje se pomoću napojnog kabla na odvojeno strujno kolo zaštićeno 16 A prekidačem (20A za jačina > 3700W). U strujnom kolu napajanja uređaja treba da se predvidi montaža uređaja kojim se garantuje isključenje svih polova u uslovima prenapona kategorije III.
Povezivanje napajajučih vodova mora da se izvede u skladu sa oznakama spojnica termoprekidača i to:
fazovi na oznaku (L)
•
neutralni na oznaku (N)
•
obavezno je da se bezbednosni provodnik poveže sa navojnim
•
spojem označenim sa ⏚.
3.3. Kod modela koji nemaju ugrađen napojni kabl sa utikačem
vezivanje bojlera na električnu mrežu ostvaruje se pomoću trožilnog napojnog kabla sa bakarnim provodnikom 3x2.5 mm² na odvojeno električno kolo zaštićeno prekidačem 16A. Tо sе оdnоsi nа bојlеrе sа јаčinоm struје dо 3000 W uključivо. U električnu šemu napajanja mora da se ugradi uređaj koji obezbeđuje razdvajanje svih polova u uslovima hiper napona kategorije III.
Da bi se napojni električni kabl povezao na bojler, potrebno je da se skine plastični poklopac (sl. 2).
Povezivanje žica napajanja treba da bude u skladu sa oznakama na terminalima kao što sledi:
fazovi na oznaku А1 ili L ili L1.
•
neutralni na oznaku N (B ili B1 ili N1)
•
Obavezno je da se bezbednosni provodnik poveže sa navojnim
•
spojem označenim sa ⏚.
Nakon ugradnje ponovno vratite plastični poklopac na mesto!
Objašnjenje uz sl. 3: TS - termoprekidač; TR/EC - termoregulator/ elektronskim upravljanjem; S - сензор ; R - grejalica; F - prirubnica;
RS
43Српски
Page 44
VI. ZAŠTITA OD KOROZIJE  ZAŠTITNA MAGNEZIJUMOVA ANODA
RS
Zaštitna magnezijumova anoda štiti unutrašnju površinu rezervoara za vodu od korozije. Ona je deo koji zbog habanja podleži periodičnoj zameni. U cilju produžavanja radnog veka i bezbedne upotrebe bojlera proizvođač preporučuje periodičnu kontrolu stanja zaštitne magnezijumove anode od strane ovlašćenog servisera i u slučaju potrebe zamenu. To može da se obavi za vreme periodične prolakse uređaja. Za zamenu stupite u kontakt sa ovlašćenim serviserima!
VII. RUKOVANJE UREĐAJEM.
Овај уређај има четири основа начина рада: "Stand by", "Грејање" – за одржавање подешене температуре, "Smart Control" – начин рада који се стално сам учи с аутоматским бирањем температуре грејања независно од активног начина рада и : Smart Home " - за даљински мониторинг и управљање.
Као додаци могу се навести присуство звучног сигнала када се притисну тастери, заштита од смрзавања бојлера, функција "Антилегионела".
1.   
Пре првог укључивања уређаја проверите да ли је правилно спојен на електричну мрежу и да ли је пун водом. Укључивање бојлера се остварује преко уграђеног у инсталацији уређаја описан у поглављу
3.3 став В или повезивање утикача у утичницу (ако модел има кабл са утикачем).
2.     
Локално управљање (Indoor)
За уређаје за које је предвиђено да раде с локалном везом без неопходности повезивања с интернетом, показатељ је представљен симболом - .
Уређају се ноже приступити путем мобилних уређаја (телефон, таблет, рачунар). Детаљна упутства о даљинском раду с уређајем можете наћи у упутству " Упутство за употребу уграђеног бежичног комуникационог модула (Wi-Fi)", која се налази у комплету вашег уређаја.
Управљање путем интернета (Outdoor)
1
2
3
На контролном панелу уређаја се приказује информација о раду и стању бојлера. Означавања на дугмади и елементима:
6
5
4
❶ - Контролни панел ❷ – Показатељ регистрованог проблема ❸ - Дугме „Stand by”/ "ON" ❹ - Показатељ Wi-Fi модула ❺ - Дугме за избор начина рада ❻ – Показатељ подешене и стварне температуре воде
3.    
   
Притисните дугме да бисте укључили управљање уређајем . На контролном панелу се показује подешени режим рада.
Поново притисните дугме да бисте искључили електронско управљања. Активира се режим “Stand By” и уређај аутоматски прелази у режим “Против смрзавања”. На контролном панелу остаје сијати дугме , дугме ⯈ и показатељ Wi-Fi везе.
router
WLAN
За уређаје за које се предвиди да раде с Wi-Fi мрежама и интернет везом, симболом трепери.
Детаљна упутства о управљању уређајем путем интернета, можете наћи у упутству " Упутство за употребу уграђеног бежичног комуникационог модула (Wi-Fi)", која се налази у комплету вашег уређаја.
У случају када показатељ за Wi-Fi везу није доступан на вашем контролном панелу, Ви имате основни модел те серије уређаја. Можете управљати вашим уређајем у режиму "Ручна контрола" преко контролног панела.
WLAN
 Wi-Fi 
•
Уређаји с уграђеним Wi-Fi комуникацијским уређајем имају могућност повезивања с системом даљинског управљања и надгледања у реалном времену. Помоћу показатеља Wi-Fi модула Ви имате информацију о а активности везе.
Показатељ стално сија, када је остварена Wi-Fi веза с уређајем и трепери када је веза прекинута.
44
Упозорење! Да бисте изашли из режима "
мониторинг и управљање" морате притисните дугме ⯈.
 " "
•
Управљање у режиму "Ручна контрола" се врши дугметом ⯈. Активни режим и тренутно стање уређаја се приказивају преко индикаторске лампице на контролном панелу.
Активан режим (подешена температура) и скала индикације температуре:
за даљински
Page 45
Дугметом ⯈ се бира режим рада. Имате могућност бирати један од
45°C
75°C
60°C ECO
четири режима 45 °C, 60 °C, ECO или 75 °C. Саки пут када притиснете ово дугме, бирате режим у редоследу
који прелази од 45°C, 60°C, ECO или 75°C као следи:
 " 
•
Функција "против смрзавања" је активна у режиму "Stand By". Ако не намеравате дуго да користите бојлер, заштитите његов
садржај од смрзавања кад притиснете дугме , да бисте активирали функцију " температуру воде на приближно 10 °C.
 
"
", при чему ће бојлер одржавати
RS
Режими 45 °C У овом режиму уређај ће загрејати воду до температуре приближно
45°C. На контролном панелу, светлосни индикатор даје повратну
информацију о извршеном избору. За време загревања, трепери први сектор светлосне скале. Када се достигне подешена температура, сектор скале стално светли.
Режими 60 °C У овом режиму уређај ће загрејати воду до температуре приближно
60°C. На контролном панелу, светлосни индикатор даје повратну
информацију о извршеном избору. За време загревања, трепере први и други сектор светлосне скале. Када се вода загреје до 45 °C, први сектор скале стално светли, а други и даље трепери. Када се достигне подешена температура (60°С), и оба сектора скале стално светле.
Режими 75 °C У овом режиму уређај ће загрејати воду до температуре приближно
75°C. На контролном панелу, светлосни индикатор даје повратну
информацију о извршеном избору. За време загревања, трепере први, други и трећи сектор светлосне скале Када се вода загреје до 45 °C, први сектор скале стално светли, а други и трећи и даље трепере. Када се вода загреје до 60 °C, први и други сектор скале стално светле, а тречи сектор скале и даље трепери. Када се достигне подешена температура (75°С), цела скала сија стално.
Режими ЕСО (режим само-учења) Овај начин рада је нарочито погодан у присуству потврђених
навика потрошње топле воде (пример: туширате се сваког дана приближно у једно те исто време). За рад грејача воде у режиму "Eco" притисните дугме ⯈, док се е појави индикација ЕСО на контролном панелу. Током прве недеље док се врши обука уређаја у складу с навикама кућанства, вода се загрева до 70°С. Након тог периода максимална вредност грејања воде је према стварној потреби.
Током загревања села скала трепери. Када се вода загреје до 45 °C, први сектор скале стално светли, а други и трећи и даље трепере. Када се вода загреје до 60 °C, први и други сектор скале стално светле, а тречи сектор скале и даље трепери. Када се достигне подешена температура (70°С), цела скала сија стално.
У начинима рада " ECO " електрични. бојлер осмишљава свој алгоритам рада како би гарантовао уштеду енергије, у складу с тим смањио рачун за струју, али максимизирао удобност у употреби.
Упозорење! Електрични бојлер ТESY, који посједујете има
највишу високу енергетску класу. Класа уређаја је
гарантована само током рада у ЕCО "Еко Смарт", због значајне
уштеде енергије, које се генеришу.
Принцип рада:након избора на режима "Еко", уређај ће научити ваше навике и развиће недељни програм како би вам обезбедио праву количину воде у право време када вам треба, али и да бисте остварили уштеду енергије и смањили ваш рачун за струју.. Принцип рада захтева период само-учења који траје недељу дана, након чега режим "Еко" аутоматски репродукује радни циклус рада и почиње сакупљати уштеду енергије без да крши вашу удобност израчунату на основу ваших проучаваних навика. Уређај и даље прати ваше навике и наставља да се стално само-учи .
Ако често мењате своје навике, уређај не може смислити потпуно тачан алгоритам који гарантује вашу удобност и обезбеђује топлу воду тачно кад вам је потребна.
Напомена: У случају нестанка струје уређај чува подешавање до 12 сата.
Ако морате загрејати воду једном до максималне температуре, када је активан ЕСО режим рада, изаберите режим 75 °C. Уз ову промену ЕСО алгоритам се и дање чува. Када се поново вратите у ЕСО режим, рад грејача воде наставља у израђеном алгоритму.
45Српски
BITNO: napajanje strujom uređaja mora biti uključeno. Zaštitni
ventil I cevovod isto moraju biti zaštićeni od zamrzavanja.
 " "
•
Да би се остварила ова функција је важно бојлер да је у начину рада "Stand by". Остварује се држањем на тастере и ⯈ за минимум 10 секунди. Током тих 10 секунди, Ви би требао чути 2 звучна сигнала. Први је "тест" ће се упалити сви симболи панела и при настављању држања на тастера ћете чути други сигнал, који већ симболизује да сте вратили уређај на фабричка подешавања.
 ""
•
Ниска температура воде у бојлеру ствара повољно окружење за развој микроорганизама, а посебно бактерије Легионелла, која може бити изузетно опасна за људско здравље.
Функција Антилегионела/ Дезинфекција је иновативна карактеристика и аутоматски се укључује да би се бојлер заштитио од бактерија у врућој води.
У случају када у току наредних 7 дана вода у грејачу воде не достигне температуру од 65 °C, укључена је функција антиолегионеле. Вода у грејачу воде се загрева до 65 °C и се одржава у току 60 минута.
4.  
У случају регистрованог проблема у уређају сви симболи се гасе. Симбол ⚠ на панелу сија а затим почиње да трепери. У исто време, грејач уређаја се искључује (уређај престаје да се загрева) и индикација о режиму рада се гаси. Различите грешке су кодиране с различитим бројем трептања знакова (трепери N пута и гаси се за 2 секунде).
Листа грешака и њихови кодови:
Код грешке Назив грешке
1 трептање грешка 1 Доњи сензор је прекинут
2 трептања грешка 2 Доњи сензор је с кратким спојем
3 трептања грешка 3 Горњи сензор је прекинут
4 трептања грешка 4 Горњи сензор је с кратким спојем
5 трептања грешка 5 Грејач је укључе без воде
6 трептања грешка 6 Постављање датума и времена
Упозорење! Ако се вам покаже " грешка 6":
Морате пронаћи земаљску бежичну мрежу која излази из бојлера: " TCHхххххххх " и да се повежете са њом.
Напомена: Ако се вам покаже било која од горе наведених грешака, обратите се овлашћеном сервису! Радионице су
наведене у гаранцијској картици.
VIII. PERIODIČNO ODRŽAVANJE
U uslovima normalnog rada bojlera pod uticajem visoke temperature na površini grejača sakuplja se kamenac. To pogoršava izmenu toplote između grejača i vode. Na površini grejača i u zoni oko njega temperatura se povećava. Čuje se karakterističan šum proključale vode. Termostat počinje da se češće uključuje i isključuje. Moguće je da dođe do «lažnog» aktiviranja temperaturne zaštite. Zato proizvođač ovog uređaja preporučuje prolaksu vašeg bojlera svake dve godine od strane ovlašćenog servisa. Ova prolaksa treba da uključuje čišćenje i pregled zaštitne magnezijumove anode (kod bojlera sa staklokeramičkim pokrićem) i zamenu novom u slučaju potrebe. Za čišćenje uređaja koristite vlažnu krpu. Ne koristite abrazivne preparate ili preparate sa razrjeđivačem. Nemojte sipati vodu na jedinicu.
Proizvođač ne snosi odgovornost za sve posledice koje su re zultat nepoštovanja ovog uputstva.
Uputstva za zaštitu životne sredine
Stari električni uređaji sadrže vredne materijale i zato ne smeju da se bacaju zajedno sa smećem iz domaćinstva! Molimo vas da aktivno doprinesete očuvanju resursa i životne sredine i da predate uređaj u organizovanim otkupnim mestima).
Page 46
UPUTE ZA UPORABU I SKLADIŠTENJE
HR
Štovani kupci, Ekipa TESY-ja čestita vam na novoj kupovini. Nadamo se da će novi uređaj
pridonijeti većem komforu u vašem domu. Svrha je ovog tehničkog opisa s uputama za uporabu da Vas upozna s
proizvodom i uvjetima njegove pravilne montaže i uporabe. Upute su namijenjene i ovlaštenim serviserima koji će obaviti prvobitnu ugradnju uređaja, demonažu i remont u slučaju potrebe.
Poštivanje pravila u ovim uputama u interesu je kupca i jedan je od uvjeta garancije koja je navedena u garancijskom listu.
Molim, imajte na umu da pridržavanje uputa sadržanih u ovom priručniku je prvenstveno za dobrobit kupca, ali uz to je jedan od jamstvenih uvjeta navedenih u jamstvenoj karti, da bi mogao kupac da koristi besplatan servis u jamstvenom roku. Proizvođač nije odgovoran za oštećenja uređaja i bilo štete nastale kao rezultat rada i / ili instalacije koje ne udovoljavaju smjernicama i uputama u ovom priručniku.
Električni bojler udovoljava zahtjevima EN 60335-1, EN 60335-2-21.
I. NAMJENA
Namjena je uređaja opskrbiti vrućom vodom komunalne objekte priključene na vodovodnu mrežu tlaka ne više od 6 bar (0,6 MPa). On je namijenjen za uporabu samo u zatvorenim i grijanim prostorijama gdje temperatura ne pada ispod 4° C, a nije dizajniran za rad u kontinuiranom protočnom režimu.
Uređaj je dizajniran da radi na područjima s tvrdoćom vode do 10 dH.U slučaju da se instalira na području sa čvršćom vodom moguće je vrlo brzo nakupljanje od vapnenačkih naslaga koje uzrokuju karakterističnu buku kad se zagrije
III. VAŽNA PRAVILA
Bojler montirati samo u prostorijama s osiguranom normalnom protupožarnom zaštitom.
•
Nemojte uključivati bojler prije nego što ste se uvjerili da je pun vode.
•
kao što i brzo pogoršanje električnog dijela. Za područja s čvršćom vodom se preporučuje čišćenje aparata nakupljenih kamenaca svake godine, a snaga korištenja grijača da je do 2 kW.
II. TEHNIČKE KARAKTERISTIKE
1. Nazivni volumen u litrama - vidi tabelu na uređaju
2. Nazivni napon - vidi tabelu na uređaju
3. Nazivna jačina - vidi tabelu na uređaju
4. Nazivni tlak - vidi tabelu na uređaju
Ovo nije pritisak iz vodovodnu mrežu. To je najavljeno za uređaj i
odnosi se na zahtjeve sigurnosnih standarda.
5. Vrsta bojlera - zatvoren akumulirajući grijač vode, s termoizolacijom
6. Dnevna potrošnja električne energije - vidi Prilog I.
7. Proglašeni prol opterečenja - vidi Prilog I.
8. Količina miješane vode na 40°C V40 u litrama - vidi Prilog I.
9. Maksimalna temperatura termostata - vidi Prilog I.
10. Tvornički zadate temperaturne postavke - vidi PrilogI.
11. Energetska učinkovitost pri zagrijavanju vode - vidi Prilog II
POZORNOST! NEPRIHVATLJIVA UGRADNJA I I PRIKLJUČAK UREĐAJA ĆE GA UČINITI OPASNIM S TEŠKIM
POSLEDICAMA PO ZDRAVLJE I DOVESTI ĆE DO SMRT POTROŠAČA. OVIM MOGU BITI OŠTEĆENI NJIHOVA VLASNIŠTVA KAO I TO TREĆIH STRANAKA, KOJI SU UZROKOVLJENI POPLAVOM, EKSPOLOZIJOM I POŽAROM. Ugradnja, spajanje na vodovod i spajanje na mrežu moraju obavljati kvalicirani tehničari. Kvaliciran tehničar je osoba s odgovarajućim kompetencijama prema zakonodavstvu te zemlje
Prilikom priključivanja bojlera na električnu mrežu mora se paziti na pravilno spajanje zaštitnog voda.
•
Ukoliko postoji vjerovatnoća da temperatura u prostoriji padne ispod 0°C, bojler se mora isprazniti (pratite
•
postupak naveden u t. IV, podtočka 2 Priključenje bojlera na vodovodnu mrežu). Za vrijeme eksploatacije - (režim grijanja vode) - to je normalno da voda kaplje iz drenažnog otvora
•
sigurnosnog ventila. Isti mora biti ostavljen otvoren prema atmosferi. Mora se uzeti mjere za uklanjanje ili prikupljanje iznosa proteklih količina kako bi se izbjeglo oštećenje i ne smiju kršiti zahtjevi opisani u stavku
2. V. Ventil i povezani na njega komponenti moraju biti zaštićeni od smrzavanja. Tijekom zagrijevanja uređaja može biti zviždanje buke (kipuće vode). To je normalno i ne predstavlja kvar.
•
Buka se povećava s vremenom, a razlog je akumulirani vapnenac. Da biste uklonili buku, aparat treba se očistiti. Ova usluga nije pokriven jamstvom.
U cilju sigurnog rada bojlera, nepovratni ventil redovno čistiti i pregledavati fukcionira li normalno (nije li
•
blokiran) pri čemu u popdručjima s veoma tvrdom vodom čistiti ga od nagomilanog kamenca. Ova usluga nije predmet garancijskog servisiranja.
Zabranjene su bilo kakve izmjene i preuređenja u konstrukciji i električnoj shemi bojlera. U slučaju kada se
utvrdi da je do toga došlo, garancija se poništava. Izmjene i preuređenja su uklanjanje bilo kojeg elementa koji je proizvođač ugradio, ugradnja dodatnih komponenata u bojler, zamjena elemenata sa sličnim koje proizvođač nije odobrio.
Ukoliko je napojni kabl (kod modela opremljenih takvim kablom) oštećen, mora biti zamijenjen od
•
ovlaštenog servisera ili od osobe s odgovarajućom kvalikacijom kako bi se izbjegao bilo kakav rizik Ovaj uređaj je namijenjen za korištenje od strane djece 8 i više od 8 godina i osobe sa smanjenim zičkim,
•
osjetljivih ili mentalnim sposobnostima ili osobe sa nedostatkom iskustva i znanja ako su pod nadzorom ili poučena u skladu sa sigurnim korištenjem uređaja i razumjeti opasnosti koje mogu nastati.
Djeca ne moraju se igrati s aparatom
•
Čišćenje i održavanje uređaja ne smije biti izvedeno od strane djece koja nisu pod nadzorom.
•
46
Page 47
IV. OPIS I NAČIN RADA
Uređaj se sastoji od kazana, prurubnice u donjem dijelu (kod bojlera za uspravnu montažu) ili sa strane (kod bojlera za ležeću montažu), zaštitnog plastičnog kućišta i nepovratnog ventila.
1. Kazan se sastoji od čeličnog spremnika za vodu i plašta (vanjske
oplate) s termoizolacijom između njih od ekološki čistog pjeno­poliuretana velike gustoće i dvije cijevi s navojem G ½‘‘ za dovod hladne vode (s plavim prstenom) i ispuštanje tople vode (s crvenim prstenom).
Unutarnji spremnik ovisno o modelu može biti dvije vrste:
Od crnog čelika zaštićenog od korozije specijalnim staklokeramičkim
•
pokrićem; Od nehrđajućeg čelika
•
Bojleri za uspravnu montažu mogu biti s ugrađenim izmjenjivačem toplote (serpentinom). Ulaz i izlaz serpentine razmješteni su bočno i predstavljaju cijevi s navojem G ¾“.
2. Na prirubnici je ugrađen elektirčni grijač. Kod bojlera sa
staklokeramičkim pokrićem montirana je i zaštitna magnezijska anoda. Električni grijač zagrijava vodu u spremniku. Grijačem upravlja
termostat koji automatski održava zadanu temperaturu. Uređaj raspolaže s ugrađenim priborom za zaštitu protiv enormnog zagrijavanja (termoprekidačem) koji isklapa grijač iz električne mreže kada temperatura vode dosegne prevelike vrijednosti.
3. Nepovratni ventil spriječava potpuno pražnjenje uređaja u
slučaju prekida dovoda hladne vode iz vodovodne mreže. U režimu zagrijavanja štiti uređaj od povišenja tlaka u spremniku vode (kod povišenja temperature tlak se povisuje voda se širi) do vrijednosti veće od dopuštene preko ispuštanja suvišne vode preko drenažnog otvora
Ne dopušta se druga zaustavljajuća armatura između uzvratno
sigurnosnog ventila (sigurnosni uređaj) i uređaja.
Nije dopušteno montirati ventil na navojima duljine više od 10 mm,
u protivnom može doći do oštećenja vašeg ventila i to je opasno
po vaš bojler.
Kod bojlera za okomitu ugradnju sigurnosni ventil mora biti vezan
na ulaznu cijev kod skinutog plastičnog panela uređaja. Nakon
ugradnje mora biti u poziciji prikazanoj na slici 2.
Uzvratno sigurnosni ventil i cijev iz njega na kotlu mora biti
zaštićeni od smrzavanja. U slučaju drenaže sa crijevom – njegov slobodan kraj mora uvijek biti otvoren prema atmosferi (da nije uronjen). Crijevo isto treba biti osigurano od smrzavanja.
Punjenje bojlera vodom vrši se odvijanjem vodovodne slavine za hladnu vodu i odvijanjem slavine za vruću vodu tuš baterije. Poslije punjenja iz tuš baterije mora poteći neprekidan vodeni mlaz. Tek tada možete zaviti slavinu za toplu vodu.
Kada morate bojler istočiti, obvezno prije toga prekinite električno napajanje. Obustavite dovod vode u uređaj. Otvorite ventil tople vode mješalice. Otvorite ventil 7 (slika 4a ) kako bi voda iscurila iz bojlera. Ukoliko takav ventil nije ugrađen, bojler se može isprazniti izravno iz ulazne cijevi s tim da se prethodno mora odvojiti od vodovoda.
Pri skidanju prirubnice normalno će doći do istakanja nekoliko litara vode iz spremnika za vodu.
HR
Nepovratni ventil ne može zaštititi uređaj ukoliko je tlak u vodovodu
veći od propisanog za uređaj.
V. MONTAŽA I PUŠTANJE U POGON
POZORNOST! NEPRIHVATLJIVA UGRADNJA I I PRIKLJUČAK UREĐAJA
ĆE GA UČINITI OPASNIM S TEŠKIM POSLEDICAMA PO ZDRAVLJE I DOVESTI ĆE DO SMRT POTROŠAČA. OVIM MOGU BITI OŠTEĆENI NJIHOVA VLASNIŠTVA KAO I TO TREĆIH STRANAKA, KOJI SU UZROKOVLJENI POPLAVOM, EKSPOLOZIJOM I POŽAROM. Ugradnja, spajanje na vodovod i spajanje na mrežu moraju obavljati kvalicirani tehničari. Kvaliciran tehničar je osoba s odgovarajućim kompetencijama prema zakonodavstvu te zemlje.
1. Montaža
Preporuča se uređaj ugraditi što bliže mjestima na kojima će se topla voda koristiti kako bi se izbjegao gubitak toplote u cjevovodu. Kod montaže u kupaoni bojler treba ugraditi na takvom mjestu na kojem neće biti zalijevan vodom iz tuša ili pokretnog tuša. Bojler objesite na nosećim konzolama koje su montirane na kućištu (ako nisu pričvršćene, moraju se montirati pomoću priloženih vijaka). Objesite pomoću dviju kuka (min ø 10 mm) čvrsto pričvršćenih za zid (nisu u kompletu za montažu). Konstrukcija noseće konzole kod bojlera za uspravnu montažu je univerzalna i omogućuje da rastojanje između kuka bude od 220 mm do 310 mm - sl. 1a.
Kako bi se izbjegle štete korisniku i trećim osobama u slučaju
havarije sustava za snabdijevanje toplom vodom, potrebno je bojler montirati u prostorijama s podnom hidroizolacijom i drenažom u kanalizaciji. Ni u kom slučaju ne stavljati ispod bojlera stvari koje nisu vodootporne. Kada se bojler montira u prostorijama bez podne hidroizolacije, potrebno je ispod njega predvidjeti zaštitnu kadu s kanalizacijskom drenažom.
Primjedba: zaštitna kada nije u kompletu i bira je korisnik.
2. Priključivanje bojlera na vodovodnu mrežu
Sl. 4a– za uspravnu montažu i; Gdje: 1 – Ulazna cijev; 2 – sigurnosni ventil; 3 – reducir ventil (kod
napona u vodovodu iznad 0,6 MPa); 4 – stop ventil; 5 – lijevak s vezom prema kanalizaciji; 6 – crijevo; 7 – ventil za pražnjenje bojlera
Pri priključivanju bojlera na vodovodnu mrežu voditi računa o obojenim oznakama (prstenima) na cijevima: plavo za hladnu (ulaznu) vodu, crveno za vruću (izlaznu) vodu.
Obvezno montirati nepovratni ventil s kojim je bojler kupljen. Montira se na priključku za hladnu vodu u skladu sa strelicom na njemu koja ukazuje smjer ulazne vode. Nije dopuštena montaža bilo kakve druge zaustavne armature između ventila i bojlera.
Iznimka: Ako lokalni propisi (pravila) zahtijevaju korištenje drugog
sigurnosnog ventila ili uređaj (u skladu s EN 1487 i EN 1489), to se mora on kupiti naknadno. Za uređaje sukladni sa EN 1487 maksimalni ocijeni radni tlak mora biti 0,7 MPa. Za ostale sigurnosne ventile, tlak na koji su kalibrovani mora biti od 0,1 MPa manje od označenog na pločici uređaja.
U tim slučajevima uzvratni sigurnosni ventil isporučen sa uređajem ne smiju se koristiti
Postojanje drugih (starih) nepovratnih ventila može dovesti do
oštećenja bojlera i treba ih ukloniti.
Pri istakanju preduzeti mjere za spriječavanje šteta koje voda može
prouzročiti.
Ako tlak u vodovodnoj mreži prelazi navedenu vrijednost u I stavku gore, potrebno je instalirati tlačni ventil, inače kotao neće raditi ispravno. Proizvođač ne preuzima odgovornost za probleme izazvane nepravilnom uporabom uređaja.
3. Priključivanje na električnu mrežu.
Prije nego uključite napajanje električnom energijom uvjerite se da
je bojler napunjen vodom.
3.1. Kod modela snabdjevenih napojnim kablom s utikačem
povezivanje se ostvaruje stavljanjem u utičnicu.
Isključivanje iz električne mreže ostvaruje se izvlačenjem utikača iz utičnice.
Kontakt moraj biti ispravno spojen na zaseban strujni krug
predviđen s osiguračem. On mora biti uzemljen.
3.2. Vodogrijači opremljeni kablom napajanje bez utikača
Uređaj mora biti spojen na zaseban strujni krug od stacionarne električne instalacije, osiguran osiguračem sa objablenom nominalnom strujom 16А (20A za snagu > 3700W). Veza bi trebala biti trajna – bez utikača. Strujni krug mora biti osiguran osiguračem i ugrađenim uređajem koji da osigurava isključenje svih polova u uvjetima hipertenzije kategorije III.
Spajanje kablova napajanja kabla napajanja uređaja treba se izvršiti kako slijedi:
kabel smeđe boje izolacije – na fazni kabel električne instalacije (L)
•
kabel plave boje izolacije – na neutralni kabel električne instalacije (N)
•
kabel žuto-zelene boje izolacije – na zaštitni kabel električne
•
instalacije ⏚
3.3. Vodogrijači bez kabla napajanja
Uređaj mora biti spojen na zaseban strujni krug od stacionarne električne instalacije, osiguran osiguračem sa objablenom nominalnom strujom 16А (20A za snagu > 3700W). Veza se ostvaruje s mjedenim jednožilnim (čvrsti) kablovima - kabel 3x2,5 mm²za ukupnu snagu 3000W (kabel 3x4.0 mm²za snagu > 3700W).
U električnu shemu napajanja mora se ugraditi uređaj koji osigurava razdvajanje svih polova u uvjetima hiper napona kategorije III.
Da bi se napojni električni kabl povezao na bojler, potrebno je skinuti plastični poklopac (sl. 2).
Povezivanje žica napajanja treba da bude u skladu sa oznakama na terminalima kao što sledi:
fazovi na oznaku А1 ili L ili L1.
•
neutralni na oznaku N (B ili B1 ili N1)
•
Obvezno je sigurnosni provodnik povezati s navojnim spojem
•
označenim s. ⏚.
Nakon ugradnje ponovno vratiti plastični poklopac na mjesto!
VI. Objašnjenje uz sl. 3: TS – termoprekidač; TR/EC – termoregulator/
elektronički blok; S – senzor ; R – grijalica; F – prirubnica;
47Hrvatski
Page 48
VII. ZAŠTITA OD KOROZIJE  ZAŠTITNA MAGNEZIJSKA ANODA
HR
Zaštitna magnezijumska anoda štiti unutarnju površinu spremnika za vodu od korozije.
Ona je dio koji zbog habanja podliježi periodičkoj zamjeni. U cilju produljenja radnog vijeka i sigurne uporabe bojlera proizvođač
preporuča periodičku kontrolu stanja zaštitne magnezijske anode od ovlaštenog servisera i zamjenu u slučaju potrebe. To se može obaviti za vrijeme periodičke prolakse uređaja. Za zamjenu stupiti u kontakt s ovlaštenim serviserima!
VIII. RUKOVANJE UREĐAJEM.
Ovaj uređaj ima četiri glavna načina radа: "Stand by", "Grijanje" - za održavanje postavljene temperature, "Smart Control" - kontinuirani način samo-učenja s automatskim odabirom temperature grijanja bez obzira na aktivni način rada i : Smart Home " - za daljinsko nadgledanje i kontrolu.
Dodatni dodaci su postojanje zvučnog signala prilikom pritiska na tipke, zaštita od smrzavanja kotla, funkcija „Antilegionella".
1. Uključivanje električnog bojlera
Prije prvog uključivanja uređaja provjerite je li pravilno spojen na električnu mrežu i da li je pun vodom. Uključivanje bojlera se ostvaruje preko ugrađenog u instalaciji uređaja opisan u poglavlju 3.2 stavak V ili povezivanje utikača u utičnicu (ako model ima kabel s utikačem).
2. Opis kontrolne ploče za upravljanje uređajem
Lokalno upravljanje (Indoor)
Za uređaje namijenjene za rad s lokalnom vezom bez potrebe za internetskim povezivanjem, simbolom - treperi.
Uređaju se može pristupiti putem mobilnih uređaja (telefon, tablet, računalo). Detaljne upute za daljinski rad jedinice mogu se naći u priručniku " Uputa za korištenje ugrađenog bežičnog komunikacijskog modula (Wi-Fi)", koji možete naći u kompletu vašeg uređaja.
Upravljanje internetom (Outdoor)
1
2
3
Upravljačka ploča uređaja prikazuje podatke o radu i stanju bojlera. Oznaka gumba i elemenata:
6
5
4
❶ - Upravljačka ploča ❷ - Pokazatelj registriranog problema ❸ - Gumb „Stand by”/ "ON"; ❹ - Pokazatelj Wi-Fi modula ❺ - Gumb za odabir načina rada ❻ - Indikatori postavljene i stvarne temperature vode:
3. Postavke i kontrole uređaja
Uključite elektroničko upravljanje uređajem
Pritisnite gumb da biste uključili kontrolu uređaja. Postavljeni način rada prikazan je na upravljačkoj ploči.
Pritisnite gumb ponovo za isključivanje e-uprave. Aktivira se režim “Stand By” a uređaj automatski prelazi u način “Zaštita protiv smrzavanja”. Na upravljačkoj ploči svijetli kontrolni gumb , gumb ⯈ I indikator Wi-Fi veze.
router
WLAN
Za uređaje dizajnirane za rad s Wi-Fi mrežama i internetskom vezom, indikator je predstavljen simbolom - .
Detaljne upute za daljinski rad jedinice mogu se naći u priručniku " Uputa za korištenje ugrađenog bežičnog komunikacijskog modula (Wi-Fi)", koji možete naći u kompletu vašeg uređaja.
Ako Wi-Fi indikator nije dostupan na vašoj upravljačkoj ploči, imate osnovni model za ovaj raspon uređaja. Uređajem možete upravljati u „Ručno upravljanje“ putem upravljačke ploče.
WLAN
Indikatorska lampica Wi-Fi veze
•
Uređaji s ugrađenim Wi-Fi komunikacijskim uređajem imaju mogućnost povezivanja sa sustavom daljinskog upravljanja i nadgledanja u stvarnom vremenu. Pomoću indikatora Wi-Fi modula imate informacije o aktivnosti veze.
Indikator neprekidno svijetli kada postoji Wi-Fi veza s uređajem, a treperi kad je veza prekinuta.
48
Upozorenje! Izlaz iz načina rada "za daljinsko nadgledanje i
kontrolu" morate pritisnuti gumb ⯈.
Način rada "Ručno upravljanje"
•
Upravljanje u "Ručnom upravljanju" vrši se gumbom ⯈. tivni način rada i trenutni status uređaja prikazuju lampicom na upravljačkoj ploči.
Aktivni način rada (postavljena temperatura) i ljestvica prikaza temperature.
Page 49
Gumbom ⯈ je odabran način rada. Možete birati između četiri načina
45°C
75°C
60°C ECO
od 45 ° C, 60 ° C, ECO ili 75 ° C. Svaki put kada pritisnete ovu tipku odabire se način u slijedu koji ide od
45°C, 60°C, ECO ili 75°C kao slijedi:
Načini rada 45 °C
U ovom načinu rada aparat će grijati vodu do približno 45 °C. Na upravljačkoj ploči indikatorska lampica daje povratne informacije o izvršenom odabiru. Tijekom zagrijavanja treperi prvi sektor svjetlosne ljestvice. Kad se dosegne zadana temperatura, sektor vage stalno svijetli.
Načini rada 60 °C
U ovom načinu rada aparat će grijati vodu do približno 60 °C. Na upravljačkoj ploči indikatorska lampica daje povratne informacije o izvršenom odabiru. Tijekom zagrijavanja treperi prvi i drugi sektor svjetlosne ljestvice. Kad se voda zagrije na 45 ° C, prvi sektor neprestano svijetli, a drugi sektor vage i dalje treperi. Kada se dosegne zadana temperatura (60 ° C), oba se mjerila stalno svijetle.
Načini rada 75 °C
U ovom načinu rada aparat će grijati vodu do približno 75 °C. Na upravljačkoj ploči indikatorska lampica daje povratne informacije o izvršenom odabiru Tijekom zagrijavanja treperi prvi, drugi i treći sektor svjetlosne ljestvice. Kad se voda zagrije na 45 ° C, prvi se sektor neprekidno svijetli, a drugi i treći sektor vage i dalje treperi. Kad se voda zagrije na 60 ° C, drugi se sektor neprestano svijetli, a treći sektor vage i dalje treperi. Kada je postavljena postavljena temperatura (75 ° C), cijela vaga stalno svijetli.
Načini rada 
Ovaj je način rada posebno prikladan ako imate ustaljene navike u pogledu potrošnje tople vode (na primjer, kupajte se otprilike u isto vrijeme svaki dan). Za rad grijača vode u načinu "Eko" pritisnite gumb ⯈, dok se na upravljačkoj ploči ne pojavi ECO indikatorska lampica. Prvi tjedan tijekom kojeg se aparat trenira prema kućanskim navikama, a voda se zagrijava na 70 ° C. Nakon tog razdoblja, maksimalna vrijednost grijanja vode u skladu je sa stvarnom potrebom.
Tijekom zagrijavanja, cijela svjetlosna stijena treperi. Kad se voda zagrije na 45 ° C, prvi se sektor stalno svijetli, a drugi i treći sektor vage i dalje treperi. Kada se voda zagrije na 60 ° C, drugi se sektor neprestano svijetli, a treći sektor vage i dalje treperi. Kada temperatura dosegne 70 ° C, cijela se skala neprestano svijetli.
U ECO načinima, električni grijač vode razvija vlastiti algoritam rada kako bi se zajamčila ušteda energije, odnosno smanjili troškovi za električnu energiju, ali i zadržali maksimalni komfor u uporabi
Upozorenje! Električni bojler TESY, koji posjedujete ima najvišu
visoku energetsku klasu. Klasa uređaja je zajamčena samo
tijekom rada u ECO "Eko Smart", zbog značajne uštede energije, koje se
generiraju.
Kako to funkcionira: Nakon što odaberete Eco način rada, aparat će naučiti vaše navike i razviti tjedni program koji će vam pružiti pravu količinu vode u pravo vrijeme, ali i tako da ostvaruje uštedu energije i smanjuje vaš račun za struju. Princip rada zahtijeva razdoblje samostalnog proučavanja u trajanju od tjedan dana, nakon čega Eco način automatski reproducira radni ciklus rada i počinje akumulirati uštedu energije bez narušavanja vaše udobnosti, izračunato na temelju vaših proučanih navika. Uređaj prati vaše navike i samostalno učenje.
Ako često mijenjate svoje navike, uređaj ne može smisliti potpuno točan algoritam koji jamči vašu udobnost i pruža toplu vodu baš kad vam zatreba.
Napomena: Kad se nestane napajanja, jedinica sprema postavke do 12 sati.
Ako trebate zagrijati vodu do maksimalne temperature jednom, s uključenim ECO načinom, odaberite način rada 75 ° C. Ovom promjenom zadržava se ESO algoritam. Po povratku u ESO način rada, bojler se nastavlja prema razvijenom algoritmu.
Funkcija „Pprotiv smrzavanja"
•
Funkcija „Pprotiv smrzavanja" je aktivna u načinu rada "Stand By". Ako namjeravate dugo ne koristiti bojler,zaštitite njegov sadržaj od
smrzavanja pritiskom na gumb , da biste aktivirali funkciju " Pprotiv smrzavanja", pri čemu će bojler održavati temperaturu vode na približno 10 °C.
VAŽNO: Napajanje strujom uređaja mora biti uključeno. Sigurnosni
ventil i cjevovod od njega do uređaja motaju biti osigurani od
smrzavanja.
FACTORY RESET funkcija
•
Da bi se ostvarila ova funkcija je važno bojler da je u načinu rada "Stand by". Ostvaruje se držanjem na tipke + ⯈ za minimum 10 sekundi. Tijekom tih 10 sekundi, te Vi bi trebao čuti dva zvučna signala. Prvi je "test" će se upaliti svi simboli panela i pri nastavljanju držanja na tipke ćete čuti drugi signal, koji već simbolizira da ste vratili uređaj na tvorničke postavke.
Funkcija Anti-Legionella
•
Niska temperatura vode u kotlu stvara povoljno okruženje za razvoj mikroorganizama, posebno bakterije Legionella, koja može biti izuzetno opasna za ljudski organizam. Funkcija Anti-Legionella / Dezinfekcija inovativna je funkcija i automatski se aktivira kako bi se bojler zaštitio od bakterija u toploj vodi. Ako voda u bojleru 7 dana ne dosegne 65°C, aktivira se funkcija antilegionele. Voda u bojleru zagrijava se na 65°C i održava 60 minuta.
4. Registrirani problemi
Kad se u uređaju otkrije problem, svi znakovi se pojavljuju. Simbol ⚠ svijetli na ploči i trepće. Istovremeno se grijač uređaja isključuje (aparat prestaje grijati) i indikator radnog načina se gasi. Različite se pogreške kodiraju s različitim brojem bljeskova simbola (trepće N puta i ugasi se za 2 sekunde).
Popis pogrešaka i njihovi kodovi:
Kod pogreške Naziv pogreške
1 bljeskanje pogreška 1 Donji senzor se prekida
2 bljeskanja pogreška 2 Donji senzor je sa kratkim spojem
3 bljeskanja pogreška 3 Gornji senzor se prekida
4 bljeskanja pogreška 4 Gornji senzor je sa kratkim spojem
5 bljeskanja pogreška 5 Grijač je uključen bez vode
6 bljeskanja pogreška 6 Postavljanje datuma i vremena
Upozorenje!
Morate pronaći zemaljsku bežičnu mrežu koja izlazi iz bojlera:
"TCHxxxxxxxx" i da se povežete s njom.
Napomena: Ako se vam pokaže bilo koja od gore navedenih pogrešaka, obratite se ovlaštenom servisnom! Radionice su
navedene u jamstvenoj kartici.
IX. PERIODIČKO ODRŽAVANJE
U uvjetima normalnog rada bojlera pod utjecajem visoke temperature na površini grijača sakuplja se kamenac. To pogoršava izmjenu topline između grijača i vode. Temperatura na površini grijača i u zoni oko njega se povisuje. Čuje se karakterističan šum kipuće vode. Termostat se počinje češće uključivati i isključivati. Moguće je doći do «lažnog» aktiviranja temperaturne zaštite. Stoga proizvođač ovog uređaja preporuča prolaksu vašeg bojlera svake dvije godine od ovlašćenog servisa. Ova prolaksa mora uključivati čišćenje i pregledavanje zaštitne magnezijske anode (kod bojlera sa staklokeramičkim pokrićem) i zamjenu novom u slučaju potrebe. Za čišćenje uređaja koristite vlažnu krpu. Ne koristite abrazivne preparate ili preparate sa razrjeđivačem. Nemojte sipati vodu na jedinicu.
Proizvođač ne snosi odgovornost za posljedice uzrokovane nepoštivanjem ovih uputa.
Upute o zaštiti okoliša
Stari električni uređaji sastoje se od vrijednih materijala te stoga ne spadaju u kućno smeće! Stoga vas molimo da nas svojim aktivnim doprinosom podržite pri štednji resursa i zaštiti okoliša, te da ovaj uređaj predate na mjesta predviđena za sakupljanje starih električnih uređaja, ukoliko je takvo
organizirao.
Ako se vam pokaže " pogreška 6":
HR
49Hrvatski
Page 50
    
UA
Шановні клієнти, Команда TESY сердечно поздоровляє Вас з новою покупкою. Сподіваємося,
що Ваш новий прилад сприятиме поліпшенню комфорту у Вашому будинку. Цей технічний опис і інструкція експлуатації мають на меті ознайомити Вас із
виробом і умовами його правильного монтування й експлуатації. Інструкція призначена й для правоздатних техніків, які будуть монтувати прилад спочатку, демонтувати й ремонтувати у випадку пошкодження.
Дотримання вказівок у справжній інструкції є в інтересax покупця і є однією з гарантійних умов, зазначених у гарантійній карті. Будь ласка, майте на увазі, що дотримання вказівок в справжній інструкції, в першу чергу, являється в інтерес покупця, але разом з цим являється і однією з гарантійних умов, вказаних в гарантійній карті, щоб покупець міг скористатися безкоштовно гарантійним обслуговуванням. Виробник не несе відповідальність за ушкодження в приладі і евентуальні збитки, заподіяні в результаті експлуатації і/або монтажу, які не відповідають вказівкам і інструкціям в цьому керівництві.
Електричний бойлер відповідає вимогам EN 60335-1, EN 60335- 2-21.
I. 
Прилад призначений для забезпечення гарячою водою побутових об’єктів, що мають водогінну мережу з тиском не більше 6 атмосфер (0,6 MPa). Він призначений для експлуатації тільки в закритих і опалюваних приміщеннях, в яких температура не падає нижче 4°C і не призначений для роботи у безперервному проточному режимі.
Цей прилад призначений для роботи в регіонах з жорсткістю води до 10 °dH. У разі, якщо буде встановлено в регіоні з „жорсткішою“ водою, можливе дуже
III.  
Бойлер необхідно монтувати тільки в приміщеннях з нормальною пожежною безпекою.
•
Не включайте бойлер не переконавшись, що він наповнений водою.
•
швидке накопичення вапняних відкладень, які викликають характерний шум при нагріві, а і швидко ушкоджуються електричні частини. Для регіонів з твердішою водою рекомендується чищення приладу від накопичених вапняних відкладень щороку, а також використання потужності нагрівача до 2 kW
II.  
1. Номінальна місткість, літри - дивися табличку на приладі
2. Номінальний тиск - дивися табличку на приладі
3. Номінальна потужність - дивися табличку на приладі
4. Номінальний тиск - дивися табличку на приладі
Це не тиск з водопровідної мережі. Воно оголошене для
приладу і відноситься до вимог стандартам безпеки.
5. Тип бойлера - закритий водонагрівач акумулюючий, з
теплоізоляцією
6. Щоденне споживання електроенергії – див. Додаток I
7. Оголошений профіль навантаження – див. Додаток I
8. Кількість змішаної води при 40 ° C V40 в літрах – див. Додаток I
9. Максимальна температура термостата – див. Додаток I
10. Заводські настройки температури – див. Додаток I
11. Енергетична ефективність в режимі нагріву води – див. Додаток I
УВАГА! НЕПРАВИЛЬНА УСТАНОВКА І ПІДКЛЮЧЕННЯ ПРИЛАДУ ЗРОБЛЯТЬ ЙОГО НЕБЕЗПЕЧНИМ З ТЯЖКИМИ
НАСЛІДКАМИ ДЛЯ ЗДОРОВ'Я ТА МОЖУТЬ ПРИВЕСТИ ДО СМЕРТІ СПОЖИВАЧІВ. ЦЕ ТАКОЖ МОЖЕ ПРИВЕСТИ ДО ЗБИТКІВ ЇХ МАЙНА, А ТАКОЖ ТАКИХ ТРЕТІХ ОСІБ, ВИКЛИКАНИХ ПОВІННЮ, ВИБУХОМ, ПОЖЕЖЕЮ. Монтаж, підключення до водопроводу та підключення до електричної мережі повинні виконуватися правоздатними техніками. Правоздатний технік - це особа, яка має відповідні компетенції згідно з нормативним устроєм відповідної держави.
При приєднанні бойлера до електричної мережі необхідно бути уважним, щоб правильно приєднати
•
захисний провідник (у моделей без шнура зі штепселем). Якщо існує вірогідність пониження температури в приміщенні нижче 0°С, бойлер необхідно
•
спорожнити від води (слідуйте процедурі описаною в п. ІV, підпункті 2 («Під’єднування бойлера до водопровідної мережі»).
При експлуатації - (режим нагріву води) - нормальним є, якщо крапає вода з дренажного отвору
•
захисного клапана. Його необхідно залишити відкритим до атмосфери. Мають бути узяті заходи по відведенню або збору минулої кількості для відвертання збитків, при цьому не потрібно порушувати вимоги, описані в п. 2 параграфу V. Клапан і пов‘язані з ним елементи мають бути захищені від замерзання.
Під час нагріву з приладу можна почути свистячий шум (закипаюча вода). Це є нормальним і не
•
повідомляється про ушкодження. Якщо цей шум посилюється з часом, тод і причиною є накопичення вапняку. Щоб усунути шум, необхідно почистити прилад. Ця послуга не є предметом гарантійного обслуговування.
Для безпечної роботи бойлера необхідно чистити регулярно зворотно-запобіжний клапан і оглядати
•
правильне його функціонування /щоб не був блокованим/, а в районах із сильно вапняною водою чистити від зібраного вапняку. Ця послуга не є предметом гарантійного обслуговування.
Забороняються всякі зміни й перебудови в конструкції й електричній схемі бойлера. При констатуванні
таких гарантія на прилад відпадає. Під зміною й перебудовою розуміється всяке відсторонення вкладених виробником елементів, вбудовування додаткових компонентів у бойлер, заміна елементів з аналогічними несхваленими виробником.
Якщо шнур живлення (у моделей, укомплектованих з таким) є ушкодженим, тоді він повинен бути
•
замінений сервісним представником або особою з подібною кваліфікацією, щоб уникнути всякого ризику.
Цей прилад призначений для використання дітьми 8 і старше 8 років і людьми з обмеженими
•
фізичними, чутливими або розумовими здібностями, або людьми з недостатнім досвідом і знаннями, якщо вони знаходяться під наглядом або інструктовані відповідно до безпечного використання приладу і розуміють небезпеки, які можуть виникнути.
Діти не повинні грати з приладом.
•
Чищення і обслуговування приладу не повинні здійснюватися дітьми, які не знаходяться під наглядом.
•
50
Page 51
IV.    
Прилад складається з корпуса, фланця у своїй нижній частині /при бойлерах для вертикального монтажу/ або з боку / при бойлерах для горизонтального монтажу/, запобіжна пластмасова панель і зворотно-запобіжний клапан.
1. Корпус складається зі сталевого резервуара (водного баку)
і кожуха (зовнішньої оболочки) з теплоізоляцією між ними з екологічно чистого з високою щільністю пінополіуретану, і двох труб з різьбленням G ½“ для подачі холодної води (із синім кільцем ) і для випущення теплої (із червоним кільцем ).
Внутрішній резервуар залежно від моделі може бути двох видів:
із чорної сталі, захищеної спеціальним стекло- керамічним і
•
емалевим покриттям з нержавіючої сталі
•
Вертикальні бойлери можуть бути із вбудованим теплообмінником (серпентин). Вхід і вихід на серпентині розташовані осторонь і представляють труби з різьбленням G ¾“.
2. На фланці монтований електричний нагрівач. У бойлерів зі скло-
керамічним покриттям монтований і магнієвий анод. Електричний нагрівач служить для нагрівання води в резервуарі
й управляється термостатом, який автоматично підтримує певну температуру. Прилад має у своєму розпорядженні вбудоване обладнання для захисту від перегріву (термовимикач), яке виключає нагрівач із електричної мережі, коли температура води досягнеться високих показників.
3. Зворотно-запобіжний запобiгає повному звiльненню приладу
при зупинцi подачi холодної води з водогiнної мережi. Вiн захищає прилад при пiдвищеннi тиску у водному контейнерi до бiльше високого показника вiд припустимого при режимi нагрiвання (при пiдвищеннi температури вода розширються й тиск збiльшується), шляхом випуску через дренажний отвiр.
Зворотно-запобіжний клапан не може захистити прилад
при подачі з водопроводу тиску вище оголошеного для
приладу.
V.   
Увага! неправильна установка і підключення приладу зроблять
його небезпечним з тяжкими наслідками для здоров'я та можуть привести до смерті споживачів. це також може привести до збитків їх майна, а також таких третіх осіб, викликаних повінню, вибухом, ПОЖЕЖЕЮ. Монтаж, підключення до водопроводу та підключення до електричної мережі повинні виконуватися правоздатними техніками. Правоздатний технік - це особа, яка має відповідні компетенції згідно з нормативним устроєм відповідної
держави.
1. 
Рекомендується монтування приладу максимально ближче до місця використання гарячої води, щоб скоротити теплові втрати в трубопроводі. При монтажі в лазні він повинен бути монтований у такому місці, де б не обливався водою з душу або душ-трубки. Прилад вішається на несучі планки, монтовані на його корпусі (якщо вони не закріплені на ньому, варто їх монтувати за допомогою прикладених болтів). Прилад вішається на двох гачках (min. Ø 10 mm), закріпленим надійно за стіну (не включені в комплект вішання ). Конструкція несучої планки, при бойлерах вертикального монтажу, є універсальною й дозволена відстань між гаками від 220 до 310 мм (мал. 1a).
Щоб уникнути заподіяння збитків споживачам і третім особам
у випадку несправності в системі постачання гарячою водою необхідно, щоб прилад був монтований у приміщенні, що має пiдлогову гідроізоляцію й дренаж у каналізації. У ні якому випадку не ставте під приладом предмети, які не є водостійкими. При монтуванні приладу в приміщеннях без пiдлогової гідроізоляції необхідно зробити захисну ванну під ним із дренажем до каналізації.
Примітка: захисна ванна не входить у комплект і вибирається
споживачем.
2.     
Малюнок 4 - Де: 1 - вхідна треба; 2 - запобіжний клапан; 3­скорочений вентиль (при тиску у водопроводі більш 0,7 Mpa); 4 ­гальмовий кран; 5 - лійка зі зв’язком до каналізації; 6 – шланг; 7 – кран для зціджування / спорожнення/ бойлера (водонагрівача) При приєднанні бойлера до водогінної мережі необхідно мати на увазі вказівні кольорові знаки / кільця / на трубах: синій - для холодної /вхідної/ води, червоний - для гарячої /вихідної/ води. Обов’язковим є монтування зворотно-запобіжного клапана (0,8 MPa), який куплений з бойлером. Він ставиться на вході холодної води, у відповідність зі стрілкою на його корпусі, яка вказує напрямок вхідної води. Не допускається інша гальмова арматура між клапаном і приладом.
Виключення: Якщо місцеві регуляторні (норми) вимагають
використання іншого захисного клапана або пристрою (відповідного EN 1487 або EN 1489), тоді він має бути закупленим додатково. Для пристроїв, відповідних EN 1487, максимальний оголошений робочий тиск має бути 0.7 MPa. Для інших захисних клапанів, тиск, на якому вони відкалібровані, має бути на 0.1 MPa нижче маркувальної таблички приладу. У цих випадках поворотний захисний клапан, доставлений з приладом, не потрібно використати.
Наявність інших /старих / зворотно-запобіжних клапанів
може привести до ушкодження вашого приладу й вони
повинні відсторонятися.
Не дозволяється інша замочна арматура між поворотно-
запобіжним клапаном (захисним пристроєм) і приладом.
Не допускається вгвинчування клапана до різьблення завдовжки
більше 10 мм., у гіршому випадку це може привести до ушкодження
вашого клапана і є небезпечним для вашого приладу.
Поворотно-захисний клапан і трубопровід від нього до
бойлера мають бути захищені від замерзання. При дренуванні
шлангом - його вільний кінець завжди має бути відкритим до атмосфери (а
не зануреним). Шланг також має бути захищений від замерзання.
У бойлерiв з вертикальним монтажем запобiжниii клапан повинен
бути приєднаний до вхiдної труби при знятiй пластмасовiй панелi приладу. Пiсля того, як монтований, вн повинен бути в позицїї, як це показано на мал. 2.
Наповнення бойлера водою здійснюється шляхом відкриттям крана для подачі холодної води з водогінної мережі до нього й крана для гарячої води на змішувальній батареї. Після наповнення зі змішувача повинна потекти безперервний струмінь води. Уже можете закрити кран для теплої води. Коли необхідне звільнення бойлера від води необхідно спочатку відключити електроживлення до нього. Зупинити подачу води до пристрою. Пустити кран змішувача з гарячою водою. Для зціджування води з бойлера, відкрийте кран 7 (малюнок 4). Якщо в даній інсталяції такий не передбачено, бойлер може бути спорожнений прямо з його вхідної труби, заздалегідь від’єднавши бойлер від водопроводу. При знятті фланця є нормальним витікання декількох літрів води, що залишилися у водному контейнері.
При виливанні необхідно взяти міри запобігання збитків від
води, що виливається.
У випадку якщо тиск у водопровідній мережі перевищує вказані показники в параграфі I вище, тоді необхідно встановити редукуючий вентиль, інакше бойлер не буде експлуатований правильно. Виробник не бере на себе відповідальність за проблеми, що з’явилися від неправильного експлуатування приладу.
3.    .
До включення електроживлення переконайтеся в тому, що
прилад наповнений водою.
3.1. У моделей, щопостачаются зі шнуром живлення в комплекті зі
штепселем, приєднання здійснюється шляхом його включення в контакт. Від’єднання від електричної мережі здійснюється шляхом відключення штепселя з контакту.
Контакт має бути правильно приєднаний до окремого
струмового круга, забезпеченого запобіжником. Він має
бути заземленим.
3.2. Водонагрівачі оснащені шнуром живлення без вилки
Цей прилад має бути підключений до окремої струмової петлі стаціонарної електричної інсталяції, забезпеченої запобіжником з оголошеним номінальним струмом 16А(20A для потужності > 3700W). Зв‘язок має бути постійним - без штепсельних з‘єднань. Струмова петля має бути забезпечена запобіжником і вбудованим пристроєм, оскільки це забезпечує роз‘єднання усіх полюсів в умовах перенапруження категорії III. Підключення провідників шнура живлення приладу має бути виконане таким чином:
Провідник з ізоляцією коричневого кольору - до фази
•
провідника електричної інсталяції (L) Провідник з ізоляцією синього кольору - до нейтрального
•
провідника електричної інсталяції (N) Провідник з ізоляцією жовто-зеленого кольору - до захисного
•
провідника електричної інсталяції ⏚.
3.3. Водонагрівач без шнура живлення
Цей прилад має бути підключений до окремої струмової петлі стаціонарної електричної інсталяції, забезпеченої запобіжником з оголошеним номінальним струмом 16А(20A для потужності > 3700W ). Підключення виконується мідними одножильними(твердими) провідниками - кабель 3x2,5 mm²для загальної потужності 3000W(кабель 3x4.0 mm²для потужності > 3700W). В електричний контур для живлення приладу необхідно вмонтувати пристрій, який би забезпечував роз’єднання всіх полюсів в умові наднапруження категорії III.
Щоб монтувати електричний провідник живлення до бойлера, необхідно зняти пластмасову кришку (малюнок 7.3). З‘єднання живлячих дротів має бути відповідно до маркіровок електричних затисків, як слід:
фазну напругу до позначення A або А1 або L або L1.
•
нейтральний до позначення N (B або B1 або N1)
•
Обов’язковим є приєднання захисного провідника до гвинтового
•
з’єднання, позначене зі знаком ⏚.
Після монтажу пластмасова кришка закривається знову!
Пояснення до малюнок 3: TS – термовимикач; TR/EC – терморегулятор/ електронним
управлінням; S – датчик; R – нагрівач; F – фланець.
51Українська
UA
Page 52
VI. A    
UA
Магнієвий анод захищає внутрішню поверхню водного контейнера від корозії. Він є елементом, що зношується, який підлягає періодичній підміні. З обліком довгострокової й безаварійної експлуатації Вашого бойлера, виробник рекомендує періодичний огляд стану магнієвого анода правоздатним техніком і підміну при необхідності, а це може відбутися під час періодичної профілактики приладу. З питань підміни звертайтеся до спеціалізованих сервізів!
VII.   
Цей прилад має чотири основні режими роботи : "Stand by", "Нагрів" - для підтримки заданої температури, "Smart Control"- режим безперервного самонавчання з автоматичним вибором температури нагріву незалежно від активного режиму роботи: Smart Home " - для видаленого моніторингу і управління.
Додатковими доповненнями є наявність звукового сигналу при натисненні кнопок, захист водонагрівача від замерзання, функція "Антилегіонела"
1.   
Перед першим вмиканням приладу переконайтеся, що він правильно підключений до електричної мережі та заповнений водою. Вмикання бойлера здійснюється за допомогою пристрою, вбудованого в установку, описаного на підпункті 3.3 параграфу V, або шляхом підключення штепселя в розетку (якщо модель має шнур з вилкою).
2.    
1
2
3
 Wi-Fi '
•
Прилади зі вбудованим облаштуванням зв'язку Wi - Fi мають можливість підключення до системи дистанційного керування і моніторингу в режимі реального часу. Використовуючи індикатор модуля Wi - Fi, ви отримуєте інформацію про активність підключення. Індикатор горить постійно, коли до пристрою підключене Wi - Fi, і блимає, коли з'єднання відключене.
  (Indoor)
Для приладів, призначених для роботи з локальним з'єднанням без необхідності підключення до Інтернету, символом - блимає.
Доступ до приладу можливий через мобільні пристрої (телефон, планшет, комп'ютер). Детальні інструкції по видаленій роботі приладу можна знайти в інструкції " Інструкція для використання вбудованого бездротового комунікаційного модуля (Wі-Fі)", наданої в комплекті Вашого приладу.
6
5
4
   (Outdoor)
Контрольна панель приладу виводить інформацію про роботу і стан водонагрівача.
Позначення кнопок і елементів:
❶ - Контрольна панель ❷ - Індикатор зареєстрованої проблеми ❸ - Кнопка „Stand by”/ "ON"; ❹ - Індикатор модуля Wi-Fi ❺ - Кнопка вибору режиму роботи ❻ - Індикатор встановленої і фактичної температури води
3.    
   
Натисніть кнопку , щоб включити прилад. Встановлений режим роботи відображається на контрольній панелі.
Натисніть кнопку ще раз, щоб вимкнути електронне управління. Активується режим "Stand By" і прилад автоматично входить в режим "Проти замерзання". На контрольній панелі продовжує світитися кнопка , кнопка ⯈ та індикатор Wi-Fi з'єднання.
router
WLAN
Для приладів, передбачених для роботи з Wi, - Fi мережами і з'єднанням з Інтернет, індикатор представлений символом - .
Детальні інструкції по управлінню приладом через Інтернет можете знайти в інструкції "Інструкція для використання вбудованого бездротового комунікаційного модуля (Wі-Fі)", наданої в комплекті Вашого приладу. Якщо на панелі управління відсутній індикатор Wi - Fi, з'єднання на Вашій контрольній панелі відсутнє, тоді Ви маєте в розпорядженні базову модель цього діапазону приладів. Ви можете управляти пристроєм в режимі "Ручного управління" через панель управління.
Увага! Щоб вийти з режиму "
управління
" ви повинні натиснути кнопку ⯈.
WLAN
для видаленого моніторингу і
52
 " "
•
Управління в режимі "Ручного управління" здійснюється кнопкою ⯈. Активний режим і поточний стан приладу позначаються за допомогою світлового індикатора на контрольній панелі. Активний режим (задана температура) і шкала відображення температури:
Page 53
Кнопкою ⯈ вибирається режим роботи. Ви можете вибрати один з чотирьох режимів : 45 °C, 60 °C, ECO або 75 °C.
Кожного разу, коли ви натискаєте цю кнопку, режим послідовності вибирається з 45°C, 60°C, ECO або 75°C таким чином:
Режими 45 °C У цьому режимі прилад нагріває воду до температури приблизно
45°C. На контрольній панелі світловий індикатор дає зворотний зв'язок
про зроблений вибір. Під час прогрівання перший сектор шкали світла блимає. Коли задана температура досягнута, сектор шкали горить постійно.
Режими 60 °C У цьому режимі прилад нагріває воду до температури приблизно
60°C. На контрольній панелі світловий індикатор дає зворотний зв'язок
про зроблений вибір. Під час прогрівання перший і другий сектори шкали світла блимають. При нагріві води до 45 °C перший сектор горить постійно, а другий сектор шкали продовжує блимати. Коли досягнута задана температура (60°С), обидва сектори шкали світяться постійно.
Режими 75 °C У цьому режимі прилад нагріває воду до температури приблизно
75°C. На контрольній панелі світловий індикатор дає зворотний зв'язок
про зроблений вибір. Під час прогрівання перший, другий і третій сектори шкали світла блимають. При нагріві води до 45 °C перший сектор горить постійно, а другий і третій сектори шкали продовжують блимати. При нагріві води до 60 °C, другий сектор горить постійно, а третій сектор шкали продовжує блимати. Коли досягається задана температура (75°С), уся шкала горить постійно.
Режими ЕСО (режим самонавчання) Цей режим роботи особливо підходить за наявності затверджених
навичок відносно споживання гарячої води (наприклад, купаєтеся щодня приблизно в один і той же час ). Для роботи водонагрівача в режимі "Eco" натискайте кнопку ⯈ до появи світлового індикатора ЕСО на контрольній панелі. Перший тиждень, впродовж якого прилад навчається відповідно до побутових навичок, вода нагрівається до 70°С. Після цього періоду максимальне значення нагріву води відповідає реальній потребі.
Під час нагріву уся світлова шкала блимає. При нагріві води до 45 °C перший сектор горить безперервно, а другий і третій сектори шкали продовжують блимати. При нагріві води до 60 °C і другий сектор горить постійно, а третій сектор шкали продовжує блимати. Коли температура досягає 70 ° C, уся шкала горить постійно.
У режимах " ECO " електричний водонагрівач розробляє власний алгоритм роботи, щоб гарантувати економію витрат на електроенергію, відповідно зменшити рахунок за електроенергію, але зберегти максимальний комфорт при використанні.
кнопку , щоб активувати функцію " ", завдяки якій водонагрівач підтримуватиме температуру води приблизно на рівні 10 °C.
ВАЖЛИВО: Електричне живлення має бути включене.
Запобіжний клапан і трубопровід від нього до приладу мають
бути захищені від замерзання.
 "  "
•
Для того, щоб реалізувати цю функцію важливо, щоб бойлер був в режимі "Stand by". Здійснюється шляхом затримання кнопок + ⯈
протягом як мінімум 10 секунд. Протягом цих 10 секунд Ви повинні почути два звукових сигнали. Перший сигнал це "тест", повинні засвітитись всі символи на панелі та, продовжуючи затримання кнопки, ви почуєте другий сигнал, який вже символізує що ви
повернули прилад на заводські налаштування.
 ""
•
Низька температура води у водонагрівачі створює сприятливе середовище для розвитку мікроорганізмів, зокрема бактерії Легіонели, яка може бути надзвичайно небезпечна для організму людини. Функція Антилегіонела / Дезінфекція - це інноваційна функція, яка автоматично активується для захисту водонагрівача від бактерій в гарячій воді. Якщо вода у водонагрівачі не досягає температури 65 ° C впродовж 7 днів, активується функція антиолегіонели. Вода у водонагрівачі нагрівається до 65 ° C і продовжує підтримуватися впродовж 60 хвилин.
4.  
При виявленні проблеми в приладі усі символи гаснуть. Символ
⚠ спалахує на панелі і блимає. Одночасно нагрівач приладу
вимикається (прилад припиняє нагрів), і індикація режиму роботи гасне. Різні помилки кодуються з різною кількістю мигань символу (блимає N разів і гасне на 2 секунди).
Список помилок та їх коди:
Код помилки
/ кількістю мигань/
1 помилка 1 Нижній датчик перерваний
2 помилка 2 Нижній датчик на короткому замиканні
3 помилка 3 Верхній датчик перерваний
4 помилка 4 Верхній датчик на короткому замиканні
5 помилка 5 Включений сухий обігрів
6 помилка 6 Налаштування дати і часу
Увага! При виявленні проблеми в приладі " помилка 6":
Знайдіть бездротову мережу бойлера "ТСНхххххххх" і підключіться до неї.
Найменування помилки
UA
Увага! У вашого електричного водонагрівача ТЕСI найвищий
енергетичний клас. Клас приладу в ЕКО-режимі гарантується
тільки при коректно визначеній орієнтації дисплея.
Принцип роботи : після вибору режиму "Еко", прилад вивчить Ваші звички і розробить щотижневу програму, щоб забезпечити вас потрібною кількістю води в потрібний час, а також, щоб генерувати економію енергії і понизити Ваш рахунок за електроенергію. Принцип роботи вимагає періоду самонавчання впродовж одного тижня, після чого режим "Еко" автоматично відтворює робочий цикл навчання і починає накопичувати економію енергії, не порушуючи Вашого комфорту, розрахованого на основі Ваших вивчених звичок. Прилад продовжує відстежувати ваші звички і самонавчається безперервно.
При частій зміні звичок, прилад не зможе створити зовсім точний алгоритм, який гарантуватиме ваш комфорт і забезпечуватиме гарячу воду саме тоді, коли вам це треба
Примітка: Коли живлення відключається, пристрій зберігає налаштування впродовж 12 годин.
Якщо вам треба один раз нагрівати воду до максимальної температури, при активованому ЕСО режимі, виберіть режим 75 °C. При такій зміні ЕСО алгоритм зберігається. Після повернення в режим ЕСО робота водонагрівача продовжується відповідно до розробленого алгоритму.
 " "
•
Функція "Проти замерзання" активна в режимі "Stand By". Якщо ви не збираєтеся використати водонагрівач впродовж
тривалого часу захистіть його вміст від замерзання, натиснувши
Примітка: Якщо висвічуться якась із вище перерахованих помилок, то будь ласка, зв'яжіться з авторизованим сервісом!
Сервіси вказані в гарантійному талоні.
VIII.  
При нормальній роботі бойлера, під впливом високої температури на поверхні нагрівача відкладається вапняк / т.зв. накип /. Це погіршує теплообмін між нагрівачем і водою. Температура на поверхні нагрівача й у зоні біля нього збільшується. З’являється характерний шум /закипаюча вода/. Терморегулятор починає включати й виключати частіше. Можлива поява “помилкового” залучення температурного захисту. Із цієї причини виробник цього приладу рекомендує профілактику на кожні два роки Вашого приладу спеціалізованим сервісним центром або сервісною базою. Ця профілактика повинна включати чищення й огляд анодного протектора (при бойлерах зі скло- керамічним покриттям), який якщо буде потреба підлягає заміні. Для чищення приладу використайте вологу тканину. Не використайте абразивні або такі, що містять розчинник чистячи речовини. Не обливати прилад водою.
     ,    .
    
Старі електроприлади містять коштовні метали й із цієї причини не треба їх викидати разом з побутовим сміттям! Просимо Вас сприяти своєю активною допомогою охороні навколишнього середовища й передати прилад в організовані викупні пункти (якщо існують такі).
53Українська
Page 54
NAVODILA ZA UPORABO IN SHRANJEVANJE
SI
Spoštovani kupci, TESY-jeva ekipa vam prisrčno čestita za vaš nov nakup. Upamo, da bo
vaša nova naprava prinesla več udobja v vaš dom. Ta tehnični opis in navodila za uporabo so namenjeni za to, da se
seznanite z izdelkom in pogoji za njegovo pravilno namestitev in uporabo. Navodila so prav tako namenjena usposobljenim strokovnjakom, ki bodo opravili montažo naprave ter demontažo in popravilo v primeru okvare.
Upoštevanje tukaj zapisanih navodil je v interesu kupca in predstavlja enega izmed garancijskih pogojev, navedenih v garancijskem listu.
Prosimo, upoštevajte, da ravnanje po teh navodilih je predvsem v korist kupca, vendar da je skupaj s tem tudi garancijski pogoj, naveden na garancijskem listu, da bi lahko kupec uporabil garancijski servis brezplačno. Proizvajalec ne odgovarja za poškodbe naprave in za morebitne škode, nastale zaradi eksploatacije in/ali montaže, ki niso v skladu z navodili in inštrukcijami v tem priročniku.
Električni grelnik vode ustreza zahtevam EN 60335-1 in EN 60335-2-21.
I. NAMEN UPORABE
Naprava je namenjena za oskrbo gospodinjstva s toplo vodo, katerega vodovodno omrežje ima tlak manj kot 6 bar (0,6 MPa).
On je namenjen za uporabo samo v zaprtih in ogrevanih prostorih, kjer ne pade temperatura pod 4°C in ni namenjen za nenehno uporabo v pretočnem režimu.
III. POMEMBNA PRAVILA
Grelnik vode lahko namestite samo v prostore, ki so primerno zaščiteni pred požarom.
•
Grelnika vode ne smete vklopiti, če niste prepričani, da je poln vode.
•
Naprava je namenjena za delovanje v pokrajinah s trdoto vode do 10°dH. V primeru, da je montirana v območju z „bolj trdo” vodo, mogoče je zelo hitro nabiranje kalcijevih depozitov, ki povzročajo značilen zvok pri segrevanju in hitro poškodovanje električnih delov. Za območja z bolj trdo vodo se priporoča vsakoletno čiščenje naprave od nabranih kalcijevih depozitov in tudi uporabo moči električnega grelca do 2 kW
II. TEHNIČNE LASTNOSTI
1. Nazivna prostornina V, litri – gl. podatkovno tablico.
2. Nazivna napetost – gl. podatkovno tablico.
3. Nazivna moč – gl. podatkovno tablico.
4. Nazivni tlak – gl. podatkovno tablico
To ni pritiska vodovodnega omrežja. To je pritisk, ki je povedan za
napravo, in je povezan z zahtevami varnostnih standardov.
5. Tip grelnika vode – akumulacijski vodni grelnik zaprtega tipa s
toplotno izolacijo.
6. Dnevna poraba električne energije – glej Prilogo I
7. Določen prol obremenitve – glej Prilogo I
8. Količina mešanja tople in hladne vode pri 40°C V40 v litrih – glej
Prilogo I
9. Maksimalna temperatura termostata – glej Prilogo I
10. Tovarniško določene temperaturne nastavitve – glej Prilogo I
11. Energetska učinkovitost pri gretju vode – glej Prilogo I
OPOZORILO! V PRIMERU NAPAČNE MONTAŽE IN PRIKLJUČITVE NAPRAVE LAHKO PRIDE DO NEVARNOSTI IN RESNIH
POSLEDIC ZA ZDRAVLJE UPORABNIKOV IN TO LAHKO TUDI POVZROČI NJIHOVO SMRT. TO LAHKO TUDI POVZROČI POŠKODOVANJE TRETJIH OSEB IN NJIHOVEGA PREMOŽENJA ZARADI POPLAVE, EKSPLOZIJE, POŽARA. Montaža, priključitev na vodovodno omrežje in priključitev na električno omrežje mora opraviti pooblaščeno strokovno osebje. Strokovno pooblačena oseba je oseba, ki ima ustrezne pristojnosti v skladu z zakonskimi določili zadevne države.
Pri priključitvi grelnika vode na električno omrežje pazite na pravilno priključitev zaščitnega vodnika (pri
•
modelih brez kabla z vtikačem).
V primeru da obstaja možnost da pade sobna temperatura pod 0°С, je bojler treba izprazniti (držite se
•
navodil v toči V, podtočka 2 „Priključevanje bojlerja na vodovodno omrežje”).
Ob eksploataciji – režim segrevanja vode - je običajno kapanje vode od drenažne luknje varnostnega
•
ventila. Obvezno je, da je omenjeni ventil odprt za ozračje. Za preprečitev škod so nujni ukrepi za odvoda ali zbiranje potekle količine vode in se ne smejo kršiti zahteve, opisane v točki 2., V. odstavka. Ventil in povezane z njim elemente je treba zaščititi pred zamrzovanjem.
Ob segrevanju naprave se lahko sluša šum od piskanja (vretje vode). To je običajno in ne pomeni okvare.
•
Šum se povečuje s časom in razlog je nabrani apnenec. Da bi odstranili šum je potrebno počistiti napravo. Garancija ne vključuje te storitve.
Za varno delovanje grelnika vode je potrebno varnostni ventil redno čistiti in pregledovati, če deluje
•
normalno / ventil ne sme biti zamašen/, na območjih z vodo z veliko vsebnostjo vodnega kamna morate redno čistiti oblogo vodnega kamna. Ta storitev ne sodi med garancijskim vzdrževanjem.
Vsakršne spremembe in prilagoditve na zgradbi in električni napeljavi grelnika vode so prepovedane. V primeru
ugotavljana takšnih sprememb in prilagoditev se garancija naprave razveljavi. Spremembe in prilagoditve so vsi primeri odstranjevanja delov, ki jih je v napravo vgradil proizvajalec, vgradnja dodatnih delov in zamenjava delov z enakimi, ki pa niso odobreni od proizvajalca.
Če je napajalni kabel (pri modelih, ki ga imajo) poškodovan, naj ga zamenja pooblaščen serviser ali
•
strokovno usposobljena oseba, da se tako izognete nevarnosti.
To napravo lahko otroci, starejši od 8 let, ljudje z zmanjšanimi zičnimi in psihičnimi sposobnostmi ali ljudje
•
brez izkušenj in znanja uporabljajo le pod nadzorom in po seznanitvi z varnostnimi navodili za uporabo naprave ter samo, če se zavedajo nevarnosti, ki se lahko pojavijo.
Otroci se ne smejo igrati s to napravo.
•
Otroci ne smejo čistiti in vzdrževati te naprave.
•
54
Page 55
IV. OPIS IN PRINCIP DELOVANJA
Naprava sestoji iz telesa, prirobnice - spodaj /pri grelnikih za navpično namestitev/ oz. ob strani /pri grelnikih za vodoravno namestitev/, plastične kontrolne plošče in varnostnega ventila.
1. Telo naprave sestoji iz jeklenega rezervoarja (kotla) in ohišja
(zunanjega plašča) z vmesno toplotno izolacijo iz okolju prijaznega poliuretana visoke gostote in dveh cevi z navojem G ½‘‘ za dovod mrzle vode (z modrim obročkom) in za odvod vroče vode (z rdečim obročkom). Odvisno od modela notranji rezervoar je lahko narejen:
Iz črnega jekla s posebno oblogo iz steklokeramike oz. emajla.
•
Iz nerjavečega jekla
•
Grelniki vode za navpično namestitev so lahko opremljeni s toplotnim izmenjevalcem . Dotočna in odtočna cev toplotnega izmenjevalca sta nameščeni ob strani in imata navoj G ¾“.
2. Na grelni prirobnici je nameščen električni grelec. Grelniki vode z
oblogo iz steklokeramike so opremljeni tudi z magnezijevo zaščitno anodo . Električni grelec je namenjen za segrevanje vode v kotlu in ga upravlja termostat, ki samodejno vzdržuje nastavljeno temperaturo. Grelnik vode je opremljen z napravo proti pregretju (varnostni termostat), ki izklopi grelec iz električnega omrežja, če temperatura doseže preveliko vrednost.
3. Varnostni ventil preprečuje popolno izpraznitev naprave v primeru
prekinitve dotoka mrzle vode iz vodovodnega omrežja. Ventil varuje napravo pred naraščanjem tlaka v kotlu do vrednosti, ki je večja od dovoljene vrednosti v načinu segrevanja (s povečanjem temperature tlak narašča), s tem da izpušča presežek skozi drenažno odprtino.
Varnostni ventil ne more ščititi naprave, če tlak v vodovodu preseže
vrednost, ki je navedena na podatkovni tablici naprave.
V. NAMESTITEV IN PRIKLJUČITEV
OPOZORILO! V PRIMERU NAPAČNE MONTAŽE IN PRIKLJUČITVE
NAPRAVE LAHKO PRIDE DO NEVARNOSTI IN RESNIH POSLEDIC ZA ZDRAVLJE UPORABNIKOV IN TO LAHKO TUDI POVZROČI NJIHOVO SMRT. TO LAHKO TUDI POVZROČI POŠKODOVANJE TRETJIH OSEB IN NJIHOVEGA PREMOŽENJA ZARADI POPLAVE, EKSPLOZIJE, POŽARA. Montaža, priključitev na vodovodno omrežje in priključitev na električno omrežje mora opraviti pooblaščeno strokovno osebje. Strokovno pooblačena oseba je oseba, ki ima ustrezne pristojnosti v skladu z zakonskimi določili zadevne države.
1. Namestitev
Priporočamo vam, da napravo namestite v bližino mesta, kjer boste uporabljali vročo vodo, tako boste zmanjšali toplotne izgube v vodovodnem omrežju. Če boste grelnik namestili v kopalnico, ga morate namestiti tako, da ga ni mogoče poškropiti z vodo iz pipe ali prhe. V primeru namestitve na zid - napravo obesite na nosilce, ki so pritrjeni na ohišje (če nosilci niso nameščeni na napravo, jih morate namestiti s priloženimi vijaki). Za obešanje uporabite dve kljuki (min. Ø 10 mm) ki sta čvrsto pritrjeni v zid (nista priloženi v setu za obešanje). Nosilec za obešanje naprave pri grelnikih vode za navpično namestitev je univerzalen, tako da je predviden razmak med kljukama od 220 do 310 mm - Sl. 1a.2.
Da bi preprečili poškodbe uporabnika in tretjih oseb v primeru
okvar na sistemu za oskrbo z vročo vodo, napravo morate namestiti v prostoru, ki ima talno hidroizolacijo in odtok v kanalizacijo. V nobenem primeru ne postavljajte pod napravo predmetov, ki niso odporni na vodo. Če napravo namestite v prostoru brez hidroizolacije, morate pod napravo namestiti zaščitno posodo z odtokom v kanalizacijo.
Opomba: zaščitna posoda ni priložena in jo uporabnik mora
izbrati.
2. Priključitev grelnika vode na vodovodno omrežje
Sl. 4 - navpična Kjer: 1 - dotočna cev; 2 - varnostni ventil; 3 - reducirni ventil (pri tlaku vodovoda več kot 0,7 MPa); 4 - zaporna pipa; 5 - lijak s priključkom na kanalizacijo; 6 – cev; 7 – pipa za praznjenje bojlerja Pri priključitvi grelnika vode na vodovodno omrežje morate upoštevati barvne oznake /obročke/ na ceveh naprave: moder - za mrzlo vodo / dotok/, rdeč - za vročo vodo /iztok/.
Obvezna je namestitev varnostnega ventila, ki ste ga dobili z napravo.
Varnostni ventil morate namestiti na dotočno cev za mrzlo vodo, v
skladu s puščico na ohišju, ki kaže smer dotočne mrzle vode
Izjema: Če lokalni predpisi (pravila) zahtevajo uporabo drugega
varnostnega ventila ali druge naprave (v skladu z EN 1487 in EN
1489), ga morate dodatno kupiti. Za naprave, ki so v skladu s standardom EN 1487, največji navedeni delovni tlak mora biti 0,7 MPa. Za druge varnostne ventile, pritisk njihovega kalibriranja mora biti za 0,1 MPa pod označenom na tipski tablici naprave. V teh primerih se ne sme uporabljati vzvratni varnostni ventil, ki je bil dobavljen skupaj z napravo
Dodatni /stari/ varnostni ventili lahko povzročijo okvaro, zato jih je
potrebno odstraniti.
iti.
Se ne dovoljuje druga zaporna armatura med vzvratno-varnostnim
ventilom (varnostna naprava) in napravo.
Varnostnega ventila ne smete nameščati na navoj, daljši od 10
mm, saj lahko pride do hude okvare na ventilu in je nevarno za
vašo napravo.
Vzvratno-varnostni ventil in cevovod od njega do bojlerja morajo
biti zaščiteni pred zamrzovanjem. Ob dreniranju s cevom – prosti
konec mora biti vedno odprt za ozračje (ne sme biti potopljen). Cev je
treba tudi zaščititi pred zamrzovanjem.
Pri grelnikih vode za navpično namestitev varovalni ventil mora biti
priključen na dotočno cev, pred tem demontirajte plastično
kontrolno ploščo naprave (Slika 2).
Za napolnitev grelnika vode odprite pipo za dotok mrzle vode z vodovoda in pipo mešalne baterije za vročo vodo. Po napolnitvi mora iz pipe za vročo vodo teči neprekinjen curek. Že lahko zaprete pipo za vročo vodo.
Če želite izprazniti grelnik vode, najprej ga morate izključiti iz električnega omrežja. Prekinite pritok vode v napravo. Odprite ventil za toplo vodo na mešalni bateriji. Odprite ventil 7 (slika 4) da iztočite vodo iz bojlerja. V primeru da le ta ne obstaja, lahko bojler izpraznite direktno skozi vhodno cev, s tem da ga predhodno izključite iz vodovodnega omrežja
Pri odstránení príruby je normálne to, že vytečie pár litrov vody, ktoré zostali vo vodnej nádrži.
Pri vypúšťaní vody sa musia urobiť opatrenia, aby vytekajúca voda
nezapríčinila škody.
V primeru, da tlak v vodovodni mreži presega zgoraj omenjene vrednosti v I. odstavku, je treba montirati reducirni ventil, sicer se bojler ne bo uporabljal pravilno. Proizvajalec ne prevzema nikakršnih odgovornosti, ki so posledica nepravilne uporabe naprave.
3. Priključitev grelnika vode na električno omrežje.
Preden priključite na električno omrežje prepričajte se, da je
naprava polna vode.
3.1. Pri modelih, ki so opremljeni z napajalnim kablom z vtikačem,
priključite tako, da vtaknete vtikač v vtičnico.
Za izključitev iz električnega omrežja potegnite vtikač iz vtičnice.
Vtičnica mora biti pravilno priključena na ločeni tokokrog,
opremljen z varovalko. Ona mora biti ozemljena.
3.2. Grelniki vode z električim kablom brez vtičnice
Naprava mora biti povezana na posebni tokovni krog električne inštalacije in zaščitena z varovalko, z določeno močjo električnega toka 16 А (moč 20 A > 3700 W). Povezava mora biti stalna, brez vtičnice. Tokovni krog mora biti zaščiten z varovalko in vgrajeno napravo, ki zagotavlja ločevaje polov pri prenapetosti kategorije III.
Povezava prevodnikov električnega kabla naprave je naslednja:
Prevodnik rjave barve – k faznemu prevodniku električne inštalacije (L)
•
Prevodnik modre barve – k nevtralnemu prevodniku električne
•
inštalacije (N) Prevodnik rumeno-zelene barve – k zaščitnemu prevodniku
•
električne inštalacije ⏚.
3.3. Grelniki vode brez električnega kabla
Naprava mora biti povezana na posebni tokovni krog električne inštalacije in zaščitena z varovalko, z določeno močjo električnega toka 16 А (moč 20 A > 3700 W). Povezava se opravi s pomočju bakrenih enožilnih (trdih) prevodnikov – kabel 3 x 2,5 mm² za skupno moč 3000 W (kabel 3 x 4,0 mm² za moč > 3700W).
V električni krog, ki napaja napravo, mora biti vgrajena priprava za ločitev vseh polov v pogojih visoke napetosti kategorije III.
Za priključitev napajalnega kabla na grelnik vode morate odstraniti plastični pokrovček (Sl. 7.3).
Vezava vodnikov mora odgovarjati oznakam na objemkah, in sicer:
fazni vodnik k oznaki A ali A1 ali L ali L1,
•
nevtralni vodnik k oznaki N (B ali B1 ali N1)
•
Obvezno morate priključiti zaščitni vodnik na priključni vijak,
•
označen z ozn ⏚.
Po montaži namestite plastični pokrov nazaj!
Razlage k Sl. 3: TS - varnostni termostat; TR/EC - termostat/ elektronski blok; S - senzor ;
R - grelec; F - prirobnica;
SI
55Slovensko
Page 56
VI. ANTIKOROZIJSKA ZAŠČITA  MAGNEZIJEVA ANODA
SI
Magnezijeva zaščitna anoda dodatno ščiti notranjo površino kotla pred rjavenjem. Anoda je del, ki se obrabi, in ga je potrebno občasno zamenjati. Glede na dologotrajno brezhibno delovanje vašega grelnika vode, proizvajalec priporoča redni pregled stanja magnezijeve anode s strani strokovno usposobljene osebe in po potrebi zamenjavo, to se lahko opravi med rednim vzdrževanjem naprave. Za zamenjavo se obrnite na pooblaščeni servis!
VII. UPORABA NAPRAVE
Ta naprava ima štiri glavne načine delovanja: "Stand by", "Ogrevanje" ­za vzdrževanje nastavljene temperature, "Smart Control" - neprekinjeni način samostojnega učenja s samodejnim izbiranjem temperature ogrevanja ne glede na aktivni način delovanja, in “Smart Home " - za daljinsko rokovanje in nadzor.
Dodatne prednosti vključujejo zvočni signal ob pritisku gumbov, zaščito grelnika pred zmrzaljo, funkcijo "Proti legioneli"
1. Vklop električnega grelnika vode
Preden grelnik vode prvič vklopite, se prepričajte, da je pravilno priklopljen v električno omrežje in napolnjen z vodo. Grelnik se vklopi s pomočjo naprave, vgrajene v instalacijo, opisano v točki 3.3 odstavka V., ali z vstavitvijo električnega kabla v vtičnico (če je model s kablom).
2. Opis upravljalne plošče grelnika vode
Ko obstaja povezava z napravo Wi-Fi, kazalnik neprestano sveti, ter utripa, ko je povezava prekinjena.
Lokalno krmiljenje (Indoor)
Za naprave, zasnovane za delovanje z lokalno povezavo, brez potrebe po internetni povezavi, simbolom - utripa.
Do naprave lahko dostopate prek mobilnih naprav (telefon, tablični računalnik, računalnik). Podrobna navodila za daljinsko upravljanje naprave najdete v navodilih za uporabo " Navodila za uporabo vgrajenega brezžičnega komunikacijskega modula (Wi-Fi)", ki so priloženi kompletu Vaše napraveд.
1
2
3
Na nadzorni plošči naprave se prikažejo podatki o delovanju in stanju električnega grelnika vode. Oznaka gumbov in elementov:
6
5
4
❶ - Nadzorna plošča ❷ - Kazalnik registrirane težave ❸ - Gumb „Stand by”/ "ON"; ❹ - Kazalnik Wi-Fi modula ❺ - Gumb za izbiro načina delovanja ❻ - Kazalnik nastavljene in dejanske temperature vode:
3. Nastavitve in nadzor naprave
Vklop elektronskega krmiljenja naprave
Za vklop krmiljenja naprave, pritisnite gumb . Na nadzorni plošči naprave se prikaže nastavljen način delovanja.
Za izklop elektronskega krmiljenja, ponovno pritisnite gumb . Zdaj je aktiviran način “Stand By” in naprava samodejno vklopi način “Zaščita pred zmrzaljo”. Na nadzorni plošči sta osvetljena gumb , gumb ⯈ in kazalnik povezave Wi-Fi.
Krmiljenje prek interneta (Outdoor)
router
WLAN
Za naprave, zasnovane za delovanje v omrežju Wi-Fi in z internetno povezavo, je kazalnik predstavljen s simbolom - .
Podrobna navodila za krmiljenje naprave prek interneta najdete v navodilih za uporabo " Navodila za uporabo vgrajenega brezžičnega komunikacijskega modula (Wi-Fi)", ki so priloženi kompletu Vaše naprave.
Če kazalnik Wi-Fi povezave ni na voljo na vaši nadzorni plošči, Vi imate osnovni model za to vrsto naprav. S svojo napravo lahko upravljate v ročnem načinu prek nadzorne plošče.
POZOR! Če želite zapustiti način "za daljinsko rokovanje in
nadzor", morate pritisniti gumb
WLAN
⯈.
Kazalnik povezave Wi-Fi
•
Grelniki z vgrajeno komunikacijsko napravo Wi-Fi imajo možnost povezave s sistemom za daljinski nadzor in spremljanje v realnem času. S pomočjo kazalnika Wi-Fi modula imate informacije o aktivnosti povezave.
56
Ročni način nadzora
•
Ročni način nadzora se izvaja z gumbom ⯈. Aktivni način in trenutno stanje naprave sta označena s svetlobnim kazalnikom na nadzorni plošči.
Aktivni način (nastavljena temperatura) in temperaturna lestvica:
Page 57
Z gumbom ⯈ lahko izbirate način delovanja. Izbirate lahko med štirimi
45°C
75°C
60°C ECO
načini 45 °C, 60 °C, ECO ali 75 °C:
Funkcija "Zaščita pred zmrzaljo"
•
Funkcija "Zaščita pred zmrzaljo" je aktivna v načinu "Stand By". Če ne boste dalj časa uporabljali grelnika vode, zaščitite napravo pred
zmrzaljo s pritiskom na gumb za aktiviranje funkcije " Zaščita pred zmrzaljo", pri čemer bo grelnik vode vzdrževal temperaturo vode na približno 10 °C.
SI
Vsakič, ko pritisnete ta gumb, se izbere način v zaporedju 45°C, 60°C, ECO ali 75°C, kot sledi:
Načini 45 °C V tem načinu bo naprava ogrevala vodo do temperature približno 45°
C. Na nadzorni plošči svetlobni kazalnik daje povratne informacije o
izvedenem izboru. Med ogrevanjem utripa prvi sektor svetlobne lestvice. Ko je dosežena nastavljena temperatura, lestvica nenehno sveti.
Načini 60 °C V tem načinu bo naprava ogrevala vodo do temperature približno 60
°C. Na nadzorni plošči svetlobni kazalnik daje povratne informacije o
izvedenem izboru. Med ogrevanjem utripata prvi in drugi sektor svetlobne lestvice. Ko se voda segreje na 45 ° C, prvi sektor stalno sveti, drugi sektor lestvice pa še utripa. Ko je dosežena nastavljena temperatura (60° C), oba sektorja lestvice sta ves čas osvetljena.
Načini 75 °C V tem načinu bo naprava ogrevala vodo do temperature približno 75°C. Na nadzorni plošči svetlobni kazalnik daje povratne informacije o
izvedenem izboru. Med ogrevanjem utripajo prvi, drugi in tretji sektor svetlobne lestvice. Ko se voda segreje na 45 ° C, prvi sektor neprestano sveti, drugi in tretji sektor lestvice pa še utripata. Ko se voda segreje na 60 ° C, prvi in drugi sektor sta ves čas osvetljena, tretji sektor lestvice pa še utripa. Ko je dosežena nastavljena temperatura (75 ° C), ves čas sveti celotna lestvica.
Načini ЕСО (način samostojnega učenja) Ta način delovanja je še posebej primeren, če imate ustaljene navade
v zvezi s porabo tople vode (na primer, vsak dan se kopite približno ob isti uri). Če želite uporabljati grelnik vode v načinu "Eco", pritisnite gumb ⯈, dokler se na nadzorni plošči ne prikaže svetlobni kazalnik ЕСО. Prvi teden, v katerem se naprava uči glede na navade družine, voda se segreje na 70 ° C. Po tem obdobju je največja temperatura ogrevanja vode v skladu z resnično potrebo.
Med segrevanjem utripa cela svetlobna lestvica. Ko se voda segreje na 45 ° C, prvi sektor neprestano sveti, drugi in tretji sektor lestvice pa še utripata. Ko se voda segreje na 60 ° C, drugi sektor nenehno sveti, tretji sektor lestvice pa še utripa. Ko temperatura doseže 70 ° C, ves čas sveti cela svetlobna lestvica.
V načinih “ECO” električni grelnik vode razvije lasten algoritem delovanja, da bi zagotovil prihranke stroškov energije oziroma zmanjšal vaš račun za elektriko, vendar ohranil maksimalno udobje pri uporabi.
Električno napajanje aparata mora biti vklopljeno. Varnostni ventil in
cevovod od njega do aparata obvezno morata biti zavarovana pred
zmrzovanjem
Funkcija "POVRNITEV NA TOVARNIŠKE NASTAVITVE"
•
Če želite vrniti tovarniške nastavitve, mora biti grelnik vode v režimu V pripravljenosti. Zadržite gumba + ⯈ za najmanj 10 sekund. Ta čas boste zaslišali prvi zvočni signal, ki je le test. Zasvetili bojo vsi znaki na upravljalni plošči. Držite gumba še naprej, dokler ne slišite drugega zvočnega signala, ki je znak, da se je grelnik vode vrnil na tovarniške nastavitve.
Funkcija "Proti legioneli"
•
Nizka temperatura vode v grelniku ustvarja ugodno okolje za razvoj mikroorganizmov in zlasti bakterije Legionela, ki je lahko izjemno nevarna za človeški organizem. Funkcija proti legioneli / Dezinfekcija je inovativna funkcija in se samodejno aktivira za zaščito grelnika vode pred bakterijami v vroči vodi. Če voda v grelniku 7 dni ne doseže temperature 65 ° C, se aktivira funkcija proti legioneli. Voda se v grelniku segreva na 65 ° C za 60 minut.
4. Registrirane težave
V primeru registrirane težave v napravi, vsi simboli ugasnejo. Na nadzorni plošči sveti simbol ⚠ in utripa. Hkrati se grelnik naprave izklopi (naprava preneha ogrevati vodo) in kazalnik načina delovanja ugasne. Različne napake so kodirane z različnim številom utripov simbola (utripa N-krat in ugasne po 2 sekundah).
TCHхххххххх in se povezati z njim.
Pooblaščeni servisi so našteti v garancijski karti.
.
Seznam napak in njihove kode:
Koda napake Naziv napake
1 utrip napaka 1 Spodnji senzor je prekinjen
2 utripa napaka 2 Kratek stik spodnjega senzorja
3 utripi napaka 3 Zgornji senzor je prekinjen
4 utripi napaka 4 Kratek stik zgornjega senzorja
5 utripov napaka 5 Grelnik je vklopljen brez vode v napravi
6 utripov napaka 6 Nastavitve Datum in ura
POZOR! V primeru registrirane težave v napravi " napaka 6":
Poiskati morate brezžično omrežje, ki ga oddaja grelnik vode
Opomba: če se na prikazovalniku pojavi in katera izmed naštetih napak, vas prosimo, da se povežete s pooblaščenim servisom!
Vaš električni grelnik vode TESY je naprava najvišjega energetskega
razreda. Energetski razred je zagotovljen samo, kadar grelnik
vode deluje v režimu ECO (Eco Smart), ki zagotavlja maksimalno
varčevanje električne energije.
Princip delovanja: po izbiri načina “Eco” se bo naprava naučila vaših navad in bo razvila tedenski program, ki vam bo zagotavljal pravo količino vode ob pravem času, pa tudi tako, bo ustvarjal prihranke energije in zmanjšal vaš račun za elektriko. Princip delovanja zahteva en teden samostojnega učenja, po katerem “Eco” način samodejno reproducira zapomnjeni cikel delovanja in prihranjuje energijo, ne da bi pri tem motil vaše udobje, izračunano na podlagi vaših zapomnjenih navad. Naprava spremlja vaše navade in se neprestano samostojno uči.
Če pogosto spreminjate svoje navade, naprava ne more sestaviti popolnoma natančnega algoritma, ki bo zagotavil vaše udobje in toplo vodo točno takrat, ko jo potrebujete.
Opomba: Ko se napajanje izklopi, naprava shranjuje nastavitve do 12 ur.
Če morate enkrat segreti vodo do najvišje temperature, z aktiviranim načinom “ECO” izberite način 75 ° C. S to spremembo se ohrani algoritem ECO. Po vrnitvi v način ECO se delovanje grelnika vode nadaljuje v skladu z razvitim algoritmom.
57Slovensko
VIII. REDNO VZDRŽEVANJE
Pri normalni uporabi grelnika se zaradi visokih temperatur na grelcu nabira obloga apnenca /tako imenovani vodni kamen/. To zmanjša prenos toplote z grelca na vodo. Temperatura na površini grelca in okoli njega narašča. Je slišen značilen zvok /kot da bi voda vrela/. Termostat se začne bolj pogosto vklapljati in izklapljati. Lahko pa se „pomotoma“ sproži tudi varnostni termostat. Zato vam proizvajalec priporoča preventivno vzdrževanje vašega grelnika vode na vsake dve leti, ki naj ga opravi pooblaščen servis. Zaščitno vzdrževanje mora vključevati čiščenje in pregled zaščitne anode (pri grelnikih vode z oblogo iz steklokeramike), ki jo je po potrebi treba zamenjati. Vsako preventivno vzdrževanje je potrebno vpisati v garancijski list in navesti datum preventivnega vzdrževanja, rmo izvajalca, ime serviserja, podpis.
Proizvajalec ne prevzema odgovornosti za posledice, do katerih je prišlo zaradi neupoštevanja teh navodil.
Navodila o varstvu okolja
Stare naprave vsebujejo koristne materiale in zaradi tega jih ne smemo odlagati skupaj s komunalnimi odpadki! Prosimo Vas sodelovati s svojim aktivnim prispevkom k varstvu resursov in okolja in dati napravo v urejene zbirne centre (če obstajajo).
Page 58
NÁVOD NA POUŽITIE A USKLADNENIE
SK
Vážení zákazníci, Pracovný tým TESY gratuluje Vám srdečne k novému nákupu. Dúfame,
že Váš nový prístroj prispeje k zlepšeniu pohodlia vo Vašom dome. Tento technický popis a návod na použitie cieli oboznámiť Vás s
výrobkom a podmienkami jeho správnej montáže a prevádzky. Návod je určený i pre spôsobilých technikov, ktorí uskutoční pôvodnú montáž prístroja, demontáž a opravu v prípade poruchy.
Dodržovanie pokynov v tomto návode je v záujme kupujúceho a jedna ze záručných podmienok, uvedených v záručnom liste.
Pamätajte, prosím, že dodržiavanie pokynov v nasledujúcom návode je predovšetkým v záujme kupujúceho, ale zároveň je aj jedným zo záručných podmienok, uvedených v záručnom liste, aby kupujúci mohol bezplatne využívať záručný servis. Výrobca nezodpovedá za poruchy na spotrebiči a prípadné poškodenia, spôsobené prevádzkou a/ alebo inštaláciou, ktorá nezodpovedá pokynom a inštrukciám v tomto návode.
Tento elektrický bojler spĺňa požiadavky EN 60335-1, EN 60335-2-21.
I. URČENIE
Prístroj je určený na zabezpečenie horkou vodou domácností, majúcich vodovodnú sieť s tlakom ne viac ako 6 bar (0,6 MPa). Je určené na použitie výlučne v zakrytých a vyhrievaných priestoroch, v ktorých teplota neklesá pod 4°C a nie je určený na nepretržitú prevádzku.
Spotrebič sa má používať v oblastiach s tvrdosťou vody do 10°dH. V
III. DÔLEŽITÉ PRAVIDLÁ
Bojler montovať len v priestoroch s normálnou protipožiarnou zabezpečenosťou.
•
Nezapínať bojler bez toho, aby ste sa presvedčili, že je plný vody.
•
prípade, že bude nainštalovaný v oblasti s “tvrdšou” vodu je možné veľmi rýchle nahromadenie vodného kameňa, čo spôsobuje charakteristický zvuk pri zohrievaní, a častejšie poruchy el. časti. V oblastiach s tvrdšou vodou sa odporúča čistenie spotrebiča od uloženého vodného kameňa každý rok, ako aj využívanie ohrievača do 2kW.
II. TECHNICKÉ CHARAKTERISTIKY
1. Nominálna kapacita, litre – pozri štítok na prístroji
2. Nominálne napätie - pozri štítok na prístroji
3. Nominálny výkon - pozri štítok na prístroji
4. Nominálny tlak - pozri štítok na prístroji
Nie je to tlak vodovodnej siete. Je určené pre zariadenie a vzťahuje
sa na podmienky používania spotrebiča.
5. Typ bojleru - zavretý akumulujúci ohrievač vody, s tepelnou izoláciou
6. Denná spotreba el. energie – pozri Príloha I
7. Stanovený nákladný prol - pozri Príloha I
8. Množstvo zmiešanej vody pri 40°C V40 v litroch - pozri Príloha I
9. Maximálna teplota termostatu - pozri Príloha I
10. Pôvodné nastavenie teploty - pozri Príloha I
11. Energetická účinnosť pri zahrievaní vody - pozri Príloha I
POZOR! NEPODPOVEDNÁ INŠTALÁCIA A PRIPOJENIE ZARIADENIA NEBEZPEČÍ S NEBEZPEČNÝMI DÔSLEDKAMI PRE
ZDRAVIE A ČI UDALOSŤ SPOTREBITEĽOV. TENTO MÔŽE TAKŽE POŠKODIŤ ICH VLASTNÍCTVO, AKO TRETIE STRANY, VYPLÝVAJÚCE ZAŤAŽENIE, VYLÚČENIE, POŽIAR. Montáž, pripojenie k vodovodnej sieti a pripojenie k elektrickej sieti musia vykonávať kvalikovaní technici. Kvalikovaný technik je osoba, ktorá má príslušné kompetencie podľa predpisov príslušného štátu
Pri pripojení bojleru k elektrickej sieti dbať, aby bolo správne spojené poistné vedenie (pri modeloch bez
•
šnúry so zástrčkou). Pri pravdepodobnosti, že teplota v miestnosti klesne pod 0 °С, voda z bojlera sa musí vypustiť (sledujte
•
procedúru opísanú v bode IV, odstavec 2 „Napojenie bojlera k vodovodnej sieti“). Pri funkcii – (režim zohrievanie vody) – je normálne kvapkanie vody drenážnym otvorom ochranného
•
ventilu. Musí byť dostatočne prístupný vzduchu. Musia byť prijaté opatrenia na odvádzanie alebo zbieranie odtečeného množstva, aby sa predišlo poškodeniu, a zároveň nesmú byť porušené podmienky, opísané v bode 2 paragrafu V. Ventil a s ním súvisiace časti musia byť zabezpečené pred zamrznutím.
V čase zohrievania spotrebiča sa môže objaviť piskľavý zvuk (vriacej vody). Je to normálne a nespôsobuje
•
poškodenie spotrebiča. Zvuk sa časom zosilňuje a spôsobuje ho vodný kameň. Na odstránenie zvuku je potrebné vyčistiť zariadenie. Táto služba nie je predmetom záručného servisu.
Za účelom bezpečné práce bojleru sa spätná poistná klapka pravidelne čistí a kontroluje zdá funguje
•
normálne /zdá není blokovaná/, pričom pre oblasti s veľmi tvrdou vodou sa musí odstraňovať navrstvený vápenec. Táto služba nie je predmetom záručnej obsluhy.
Zakazujú sa všetky zmeny a prestavby v konštrukcii a elektrickej schéme bojleru. V prípade zistenia takých sa
záruka stáva neplatnou. Za výmeny a prestavby sa pokladá každé odstránenie vložených výrobcom prvkov, vbudovanie dodatočných komponentov do bojleru, výmena prvkov analogickými prvkami neschválenými výrobcom.
Ak napájacia šnúra (pri modeloch, kde tá patrí k sade) je poškodená, tá sa musí vymeniť zástupcom
•
opravovne alebo osobou s podobnou kvalikáciou, aby ste sa vyhli všelijakému riziku. Toto zariadenie je určené na použitie deťmi 8 a viac ročnými, osoby so zníženými fyzickými schopnosťami,
•
alebo osoby bez skúseností a znalostí, ho môžu používať len pod dohľadom alebo inštrukciami a v súlade so zásadami bezpečnosti pri používaní zariadenia, uvedomujúc si prípadné nebepečenstvá, ktoré môžu vzniknúť.
Deti by sa nemali hrať so zariadním.
•
Čistenie a obsluha zariadenia by nemalo byť vykonávané deťmi, ktoré nie sú pod dohľadom.
•
58
Page 59
IV. POPIS A PRINCÍP FUNGOVANIA
Prístroj pozostáva z telesa, príruby vo svojej spodnej časti /pri bojleroch s vertikálnou montážou/ alebo zboku / pri bojleroch s horizontálnou montážou /, poistného plastového panelu a spätnej poistnej klapky.
1. Teleso pozostáva z oceľovej nádrže (vodná nádrž) a plášťa (vonkajší
obal) s tepelnou izoláciou medzi nimi z ekologicky čistého vysoko hmotného penopolyurethanu, a z dvoch trúbok so závitom G ½“ pre podávanie studenej vody (s modrým prstencom) a vypúšťanie teplej vody (s červeným prstencom).
Vnútorná nádrž v závislosti od modelu môže byť dva druhy:
Z čiernej ocele chránené špeciálnym sklo-keramickým alebo
•
smaltovým krytím Z nehrdzavejúcej ocele
•
Vertikálne bojlery môžu byť s vbudovaným výmenníkom tepla (trúbkový had). Vstup a výstup trubkového hadu sú umiestnené zboku a predstavujú trúbky so závitom G ¾“.
2. Na prírubu je namontovaný elektrický ohrievač. Pri bojleroch so sklo-
keramickým krytím je namontovaný i horčíkový protektor. Elektrický ohrievač slúži na ohrievanie vody v nádrži a ovláda sa termostatom, ktorý automaticky udržuje určitú teplotu. Prístroj disponuje vbudovaným zariadením pre ochranu pred prehriatím (termovypínač), ktoré vypína ohrievač z elektrickej siete, keď teplota vody dosiahne príliš vysoké hodnoty.
3. Spätná poistná klapka zabraňuje úplnému vyprázdneniu prístroja pri
zastavení podávania studenej vody z vodovodu. Tá chráni pristroj pred zvýšením tlaku vo vodnej nádrži do hodnoty vyššej ako prípustná pri režime ohrievania (Pri zvýšení teploty sa voda rozširuje a tlak sa zvyšuje), vypúšťaním zvyšku drenážnym otvorom da rozširuje a tlak sa zvyšuje), vypúšťaním zvyšku drenážnym otvorom.
Spätná poistná klapka nemôže chrániť prístroj pri podaní z
vodovody tlaku vyššieho než nahláseného pre tento prístroj.
V. MONTÁŽ A ZAPÍNANIE
POZOR! NEPODPOVEDNÁ INŠTALÁCIA A PRIPOJENIE ZARIADENIA
NEBEZPEČÍ S NEBEZPEČNÝMI DÔSLEDKAMI PRE ZDRAVIE A ČI UDALOSŤ SPOTREBITEĽOV. TENTO MÔŽE TAKŽE POŠKODIŤ ICH VLASTNÍCTVO, AKO TRETIE STRANY, VYPLÝVAJÚCE ZAŤAŽENIE, VYLÚČENIE, POŽIAR. Montáž, pripojenie k vodovodnej sieti a pripojenie k elektrickej sieti musia vykonávať kvalikovaní technici. Kvalikovaný technik je osoba, ktorá má príslušné kompetencie podľa predpisov príslušného štátu
1. Montáž
Doporučuje sa, aby montovanie prístroja bolo maximálne blízko miest, kde sa bude používať teplá voda, aby sa znížili tepelné straty v potrubí. Pri montáži v kúpeľni sa musí namontovať na miesto, kde ho nebude oblievať voda zo sprchy alebo zo sprchy-sluchadla. Prístroj sa zavesí na nosné lišty namontované na jeho teleso (ak tie nie sú pripevnené k nemu, sa musí namontovať prostredníctvom priložených skrutiek). Zavesenie sa uskutočňuje na dva háky (min. Ø 10 mm) spoľahlivo pripevnené k stene (nie sú zapojené do sady na zavesenie). Konštrukcia nosnej lišty, pri bojleroch s vertikálnou montážou je univerzálna a umožňuje, aby vzdialenosť medzi hákmi bola od 220 do 310 mm. (g. 1a).
Za účelom vyhnutia sa zapríčineniu škôd užívateľovi a tretím osobám, v
prípade poruchy v systéme pre zásobovanie teplou vodou, je nutné, aby sa prístroj montoval v priestoroch s podlažnou hydroizoláciou a s drenážou v kanalizácii. V žiadnom prípade neumiestňujte pod prístroj predmety, ktoré nie sú vodovzdorné. Pri montovaní prístroja v priestoroch bez podlažnej hydroizolácie je nutné vyhotoviť pod ním ochrannú vaňu s drenážou ku kanalizácii.
Poznámka: ochranná vaňa nie je zapojená do sady, vyberá sa
užívateľom.
2. Pripojenie bojleru k vodovodu
Fig. 4 Kde: 1 – Vstupná trúbka; 2 – poistná klapka; 3 – redukčný ventil (pri tlaku vo vodovode nad 0,7 MPa); 4 – uzavierací ventil; 5 – lievik so spojením s kanalizáciou; 6 – hadica; 7 – kohútik na vypúšťanie bojlera. Pri pripojení bojleru k vodovodu sa musí brať do úvahy ukazujúce farebné znaky /prstence/ na trubkách: modrý – pre studenú / vstupujúcu/ vodu, červený – pre horkú / vystupujúcu/ vodu. Je povinné montovanie ochranného zariadenia typu spätná poistná klapka (0,8 MPa), s ktorým bol bojler kúpený. Tá sa umiestňuje na vstup pre studenú vodu, v súlade s ručičkou na jeho telese, ktorá ukazuje smer vstupujúcej vody. Nepripúšťa sa iná zastavujúca armatúra medzi klapkou a prístrojom.
Výnimka: Ak miestne podmienky (normy) si vyžadujú použitie iného
bezpečnostného ventilu alebo zariadenia (zodpovedajúcemu EN 1487 alebo EN 1489), ten musí byť zakúpený dodatočne. Pre spotrebiče, ktoré zodpovedajú EN 1487, maximálne pracovné napätie musí dosahovať 0,7 MPa. Pre iné bezpečnostné ventily, napätie musí byť 0,1 MPa pod maximálnou hodnotou, uvedenou v tabuľke na spotrebiči. V takých prípadoch vratné bezpečnostné ventily, ktoré sú súčasťou balenia, netreba používať.
Prítomnosť iných /starých/ spätných poistných klapiek môže
zapríčiniť poruchu vášho prístroja a musí sa odstrániť.
Nie je prípustný iný uzatvárací ventil medzi poistným ventilom
(bezpečnostné zariadenie) a spotrebičom.
Klapka sa nesmie zatáčať na závity s dĺžkou viac ako 10 mm, v
opačnom prípade to môže zapríčiniť poruchu vašej klapky a je
nebezpečné pre váš prístroj.
Poistný ventil a potrubie, vedúce od neho k bojleru, musia byť
zabezpečené pred zamrznutím. Pri odtokovej hadici – voľný
koniec musí byť vždy otvorený (nesmie byť ponorený). Hadica musí byť
tiež zabezpečená proti zamrznutiu.
Pri bojleroch s vertikálnou montážou poistná klapka musí byť
pripojená k vstupnému potrubiu pri odstránenom plastovom
paneli prístroja . Po namontovaní ten musí byť v takomto postavení, ako
je ukázané na gúre 2.
Plnenie bojleru vodou sa uskutočňuje otvorením kohútika pre podanie studenej vody z vodovodu k nemu a kohútika horúcej vody zmiešavacej batérie. Po naplnení zo zmiešavača by mal začať tiecť nepretržitý prúd vody. Už môžete zavrieť kohút teplej vody.
Keď sa musí bojler vyprázdniť, je povinné najprv vypnúť elektrické napojenie k nemu. Zastavte prívod vody k bojleru. Otvorte kohútik teplej vody na zmiešavacej batérii. Otvorte kohútik 7 (obr. 5), aby ste vypustili vodu z bojlera. Ak v inštalácii nie je taký inštalovaný, bojler môže byť vypustený priamo cez jeho vchodnú rúru, pričom musí byť predtým odpojený od vodovodnej inštalácie. Pri odstránení príruby je normálne to, že vytečie pár litrov vody, ktoré zostali vo vodnej nádrži.
Pri vypúšťaní vody sa musia urobiť opatrenia, aby vytekajúca voda
nezapríčinila škody.
V prípade, ak tlak v potrubí presahuje hodnotu, uvedenú v paragrafe I hore, je nevyhnutné, aby bol namontovaný redukčný ventil, v opačnom prípade bojler nebude použitý správne.Výrobca nenesie zodpovednosť za problémy v dôsledku nesprávneho prevádzkovania prístroja.
3. Pripojení k elektrické síti.
Pred zapnutím elektrického napojení, sa uistite či je prístroj plný
vody.
3.1. Pri modeloch zásobených napájacou šnúrou spolu so zástrčkou,
sa pripojenie uskutočňuje vsunutím zástrčky do kontaktu.
Odpojenie od elektrickej siete sa uskutočňuje vypnutím zástrčky z kontaktu.
Kontakt musí byť správne pripojený k samostatnému elektrickému
obvodu, zabezpečenému poistkou. Musí byť uzemnený.
3.2. Bojler s priloženým napájacím káblom bez zástrčky
Zariadenie musí byť pripojené k samostatnému elektrickému obvodu stacionárnej elektrickej inštalácie a opatrené upozornením o prúde 16A (20A pre výkon 3700W). Pripojenie musí byť plynulé – bez prerušení. Elektrický obvod musí byť zabezpečený poistkou a so zabudovaným zariadením, ktoré zabezpečuje odpojenie všetkých pólov pri maximálnom napätí kategórie III.
Pripojenie vodičov k napájaciemu káblu zariadenia musí byť vykonané nasledujúcim spôsobom:
Vodič s hnedou farbou izolácie – k fázovému vodiču elektrickej
•
inštalácie (L) Vodič s modrou farbou izolácie – k nulovému vodiču elektrickej
•
inštalácie (N) Vodič žlto-zelenej farby izolácie – k napájaciemu káblu elektrickej
•
inštalácie ⏚.
3.3. Bojler bez napájacieho kábla
Zariadenie musí byť pripojené k samostatnému elektrickému obvodu stacionárnej elektrickej inštalácie, zabezpečený upozornením pre prúd 16A (20A pre výkon 3700W). Spojenie je uskutočnené prostredníctvom pevných medených vodičov – kábel 3x2,5 mm² pri maximálnom výkone 3000W (kábel 3x4,0 mm² pre výkon 3700W).
Do elektrickej kontúry pre napojenie prístroja sa musí vbudovať zariadenie zabezpečujúce odpojenie všetkých pólov za podmienok nadmierneho napätia kategórie III. Aby sa namontovalo napájacie elektrické vedenie k bojleru je potrebné odstrániť plastový vrchnák (g.7.3).
Napájacie káble musia byť v súlade s označením na svorkách takto:
fázový s označením A alebo A1 alebo L alebo L1
•
neutrálny s označením N (B alebo B1 alebo N1)
•
Je povinné pripojenie poistného vedenia k skrutkovému spojeniu,
•
označené znakom ⏚.
Po montáži sa plastový vrchnák má znovu vrátiť na svoje miesto!
Vysvetlivka k g.3: TS – termovypínač; TR/EC – termoregulátor/ elektronický blok; S – snímač ; R – ohrievač; F – prírub.
SK
59Slovenčina
Page 60
VI. PROTIKORÓZNA OCHRANA  HORČÍKOVÁ ANÓDA
SK
Horčíkový anódový protektor chráni vnútorný povrch vodnej nádrže pred koróziou. Protektor je opotrebovateľný prvok, ktorý podlieha periodickej výmene. Vzhľadom k dlhodobému a bezporuchovému prevádzkovaniu Vášho bojleru výrobca odporúča periodickú prehliadku stavu horčíkovej anódy spôsobilým technikom a výmenu v prípade potreby, pričom sa toto môže stať počas periodickej profylaxie prístroja. Za účelom uskutočnenia výmeny kontaktujte autorizované opravovne!
VII. PRÁCA S PRÍSTROJOM .
Tento spotrebič má štyri základné prevádzkové režimy: "Stand by", "Zohriatie" – na udržanie nastavenej teploty, "Smart Control" – nepretržitý režim samoštúdia spotrebiča s automatickým zvolením teploty zohriatia bez ohľadu na aktívny prevádzkový režim, a: Smart Home " – na diaľkové monitorovanie a ovládanie.
Doplňujúce výhody: zvukový signál pri stlačení tlačidiel, ochrana ohrievača vody pred zamrznutím, funkcia „Antilegionella".
Indikátor pripojenia Wi-Fi
•
Zariadenia so vstavaným komunikačným zariadením Wi-Fi umožňujú napojenie na systém diaľkového ovládania a monitorovanie v reálnom čase. Prostredníctvom indikátora modulu Wi-Fi získate informácie o aktivite pripojenia. Indikátor sa nepretržite rozsvieti pri aktívnom pripojení zariadenia k Wi­Fi a bliká, keď je pripojenie odpojené.
Lokálne ovládanie (Indoor)
1. Zapnutie elektrického bojlera
Pred prvým zapnutím zariadenia sa presvedčte, či je správne pripojené do elektrickej siete a či je naplnené vodou. Zapnutie bojlera sa uskutočňuje prostredníctvom zabudovaného zariadenia, ktoré je opísané v časti 3.3 paragrafu V alebo pripojením do siete (ak ide o typ so zástrčkou).
2. Schéma ovládacieho panelu zariadenia
1
2
3
Na ovládacom paneli sa zobrazia informácie o prevádzke a stave ohrievača vody. Označenie tlačidiel a ovládacích prvkov:
6
5
4
❶ - Ovládací panel ❷ - Indikátor vyskytnutého problému ❸ - Tlačidlo „Stand by”/ "ON"; ❹ - Indikátor modulu Wi-Fi ❺ - Tlačidlo na nastavenie prevádzkového režimu ❻ - Indikátor nastavenej a skutočnej teploty vody:
Indikátor zariadení určených na prevádzku s lokálnym pripojením bez toho, aby bolo potrebný internet, symbol - bliká.
Prístup k spotrebiču je možný prostredníctvom mobilných zariadení (telefón, tablet, počítač). Podrobnejšie pokyny pre diaľkové ovládanie spotrebiča nájdete v návode "Návod na použitie integrovaného bezdrôtového komunikačného modulu (Wi-Fi)" pribalenom k Vášmu zariadeniu.
Ovládanie cez internet (Outdoor)
router
WLAN
Indikátor spotrebičov pôsobiacich cez siete Wi-Fi a internetové pripojenie, zobrazuje symbol - .
WLAN
3. Nastavenia a ovládanie spotrebiča
Zapnutie elektronického ovládania spotrebiča
•
Podržaním tlačidla zapnete ovládanie spotrebiča. Na ovládacom paneli sa zobrazí nastavený prevádzkový režim.
Opätovným podržaním tlačidla vypnete elektronické ovládanie. Aktivizuje sa režim “Stand By” a spotrebič automaticky prejde na režim
“Proti zamrznutiu”. Na ovládacom paneli sa rozsvieti tlačidlo , tlačidlo ⯈ a indikátor pripojenia Wi-Fi.
60
Podrobnejšie pokyny pre ovládanie spotrebiča cez internet nájdete v návode "Návod na použitie integrovaného bezdrôtového komunikačného modulu (Wi-Fi)", pribalenom k Vášmu zariadeniu. V prípade, že sa indikátor Wi-Fi nezobrazí na Vašom ovládacom paneli, znamená to, že máte k dispozícii základný model tohto sortimentu spotrebičov. Svoj spotrebič môžete ovládať v Manuálnom režime pomocou ovládacieho panela.
Upozornenie! Na odstúpenie z režimu "na diaľkové monitorovanie
a ovládanie" stlačte tlačidlo
Manuálny režim
•
Ovládanie v Manuálnom režime sa vykonáva prostredníctvom tlačidla ⯈. Aktívny režim a aktuálny stav spotrebiča sa zobrazuje na ovládacom paneli prostredníctvom kontrolného svetla. Aktívny režim (nastavená teplota) a stupnica zobrazenia teploty:
⯈.
Page 61
Prostredníctvom tlačidla ⯈ zvolíte prevádzkový režim. Môžete si vybrať
45°C
75°C
60°C ECO
medzi štyrmi režimami 45 °C, 60 °C, ECO alebo 75 °C. Po každom stlačení tlačidla sa nastaví jeden zo sekvenčných režimov,
ktorý sa pohybuje 45°C, 60°C, ECO po 75°C takto:
Režimy 45 °C
V tomto režime spotrebič zohreje vodu po teplotu cca 45°C. Kontrolné svetlo na ovládacom paneli poskytne spätnú väzbu o
vykonanom výbere. Počas zohrievania začne blikať prvý sektor svetelnej stupnice. Po dosiahnutí nastavenej teploty sa uvedený sektor stupnice stálo rozsvieti.
Režimy 60 °C
V tomto režime spotrebič zohreje vodu po teplotu cca 60°C. Kontrolné svetlo na ovládacom paneli poskytne spätnú väzbu o
vykonanom výbere. Počas zohrievania začnú blikať prvý a druhý sektor svetelnej stupnice. Keď bude voda zohriata do 45°C, prvý sektor sa stálo rozsvieti a druhý sektor stupnice bude naďalej blikať. Po dosiahnutí nastavenej teploty (60°С) sa obidva sektory stupnice stálo rozsvietia.
Režimy 75 °C
V tomto režime spotrebič zohreje vodu po teplotu cca 75°C. Kontrolné svetlo na ovládacom paneli poskytne spätnú väzbu o
vykonanom výbere. Počas zohrievania prvý, druhý a tretí sektor svetelnej stupnice blikajú. Keď bude voda zohriata do 45°C, prvý sektor sa stálo rozsvieti a druhý aj tretí sektor budú naďalej blikať. Keď bude voda zohriata do 60°C, rozsvieti sa stálo aj druhý sektor a tretí sektor stupnice bude naďalej blikať. Po dosiahnutí nastavenej teploty (75°С) sa celá stupnica stálo rozsvieti.
Režimy  (režim samoštúdia)
Tento prevádzkový režim je vhodný predovšetkým, keď si spotrebitelia zvykli na spotrebu teplej vody (napríklad: sprchujete sa každý deň v približne rovnakom čase). Ak chcete ohrievač vody používať v režime "Eco", podržte tlačidlo ⯈, kým sa na ovládacom paneli zobrazí svetelná indikácia ЕСО. Počas prvého týždňa sa vykonáva školenie spotrebiča podľa domácich zvyklostí a voda sa zohrieva do 70°С. Po tomto období maximálna hodnota zohrievania vody súvisí so skutočnými potrebami.
Počas zohrievania bliká celá svetelná stupnica. Keď sa voda zohreje do 45°C, prvý sektor sa stálo rozsvieti, druhý a tretí sektor škály naďalej blikajú. Po zohriatí vody do 60°C sa stálo rozsvieti aj druhý sektor a tretí sektor stupnice naďalej bliká. Po dosiahnutí teploty 70°С sa celá stupnica stálo rozsvieti.
V režimoch " ECO " si elektrický ohrievač vody vypracuje vlastný algoritmus práce, aby zaručil úsporu nákladov na energiu a v dôsledku toho zníži Váš účet za elektrinu, ale zachová aj maximálne pohodlie pri používaní.
Upozornenie! Elektrický bojler TESY, ktorý vlastníte, patrí do
najvyššej energetickej triedy. Uvedená trieda zariadenia je garantovaná len pri práci v režime ECO „Eko smart“, vzhľadom k značným úsporám energie, ktoré sú generované.
Ako to funguje: po nastavení režimu "ЕCO" spotrebič naštuduje Vaše zvyky a vypracuje si týždenný program tak, že Vám zabezpečí potrebné množstvo vody vtedy, keď ju potrebujete a súčasne zaručí úsporu energie a zníži Váš účet za elektrinu. Tento pracovný princíp si vyžaduje obdobie samoštúdia, ktorý trvá jeden týždeň, potom bude režim "ЕCO" automaticky reprodukovať zistený cyklus práce a začne kumulovať úspory z energie bez toho, aby Vám narušoval pohodlie vypočítané na základe Vašich zvykov. Spotrebič bude stále pozorovať Vaše zvyky za neustáleho samoštúdia.
V prípade, že často meníte svoje návyky, spotrebič si nebude schopný vypracovať presný algoritmus, ktorý by zaručil Vaše pohodlie a zabezpečil horúcu vodu presne vtedy, keď ju potrebujete.
Poznámka: V prípade výpadku napájania si spotrebič uchová nastavenia až 12 hodín.
Ak potrebujete jednorazové zohriatie vody po maximálnu teplotu pri aktivovanom režime ЕСО, zvoľte režim 75°C. Pri tejto zmene sa algoritmus ЕСО zachová. Po návrate do režimu ЕСО bude prevádzka ohrievača vody pokračovať podľa vypracovaného algoritmuм.
Funkcia "Proti zamrznutiu"
•
Funkcia "Proti zamrznutiu" sa aktivizuje v režime "Stand By". V prípade, že nemienite ohrievač vody používať dlhšiu dobu, zabezpečte ochranu jeho obsahu proti zamrznutiu stlačením tlačidla
, čím spustíte funkciu " Proti zamrznutiu" a ohrievač vody udržuje teplotu vody cca 10 °C.
UPOZORNENIE: Elektrické napájanie spotrebiča má byť zapnuté. Poistný
ventil a potrubie medzi ventilom a spotrebičom musia byť zabezpečené
proti zamrznutiu
Funkcia "OBNOVENIE VÝROBNÝCH NASTAVENÍ"
•
Pre aktivovanie funkcie je dôležité, aby bol bojler v režime „Stand by“. Uskutočňuje sa to pridržaním tlačidiel + ⯈ aspoň 10 sekúnd. Počas týchto 10 sekúnd, mali by ste počuť dva zvukové signály. Prvý je „test“, rozsvietia sa všetky symboly na panely a pri pridržaní tlačidiel budete počuť druhý signál, ktorý bude znamenať, že ste zariadenie vrátili k pôvodným výrobným nastaveniam.
Funkcia "Antilegionella"
•
Nízka teplota vody v ohrievači vytvára priaznivé prostredie pre vývoj mikroorganizmov a najmä baktérií Legionella, ktorá môže byť pre ľudský organizmus veľmi nebezpečná. Funkcia Antilegionella/ Dezinfekcia je inovatívnou funkciou, ktorá sa automaticky spustí za účelom ochrany ohrievača vody pred výskytom baktérií v horúcej vode. V prípade, že v priebehu 7 dní voda v ohrievači nedosiahne teplotu 65 °C, spustí sa funkcia antilegionella. Voda v ohrievači sa zohreje po teplotu 65 °C a táto teplota sa udržuje v priebehu 60 minút.
4. Registrované problémy
Ak sa v zariadení zistí problém, všetky symboly zhasnú. Na paneli sa rozsvieti symbol ⚠ a začne blikať. Súčasne sa ohrievač spotrebiča vypne (spotrebič prestane zohrievať) a indikátor prevádzkového režimu zhasne. Rôzne chyby sú zakódované rôznym počtom bliknutí symbolu (blikne N krát a zhasne za 2 sekundy).
1 bliknutie chyba 1 Spodný snímač je prerušený
2 bliknutia chyba 2 Spodný snímač je v skrate
3 bliknutia chyba 3 Vrchný snímač je prerušený
4 bliknutia chyba 4 Vrchný snímač je v skrate
5 bliknutí chyba 5 Zapnutý ohrievač bez vody
6 bliknutí chyba 6 Nástroje dátum a čas
pripojiť sa k nej.
Poznámka: Keď sa objaví niektorá z hore uvedených chýb, prosím, kontaktujte autorizovaný servis! Zoznam servisných miest je uvedený
v záručnom liste.
VIII. PERIODICKÁ ÚDRŽBA
Pri normálnej práci bojleru, pod vplyvom vysokej teploty sa na povrch ohrievača usádza vápenec /tzv. kotolný kameň/. Toto zhoršuje výmenu tepla medzi ohrievačom a vodou. Teplota na povrchu ohrievača a v pásme okolo neho sa zvyšuje. Vzniká charakteristický šum /vody, ktorá začína vrieť/. Termoregulator sa začína zapínať a vypínať častejšie. Je možná “klamná” aktivácia poistky teploty. Preto výrobca tohto prístroja odporúča na každé 2 roky profylaxiu Vášho bojleru autorizovaným opravujúcim strediskom alebo opravujúcou bázou. Táto profylaxia musí obsahovať čistenie a prehliadku anódového protektoru (pri bojleroch sa skloeramickým krytím), ktorý v prípade potreby vymeniť novým. Na očistenie spotrebiča používajte vlhkú handru. Nepoužívajte brúsne prostriedky alebo prostriedky obsahujúce rozpúšťadlo. Neoblievajte zariadenie vodou.
Výrobca nenesie zodpovednosť za všetky následky vyplývajúce z nedodržania toho návodu.
likvidacie može mat` produkt nepriaznivý dosah na l`udske zdravie alebo na životné prostredie. Reciklácia materiálov pomože zachovat` prírodné zdroje. Viac informacií o recyklacií tohto produktu získate na príslušnom mestskom úrade, u spoločnosti na likvidáciu odpadkov alebo na mieste zakúpenia tohto produktu.
.
Zoznam chýb a ich kódov:
Kód chyby Názov chyby
Upozornenie!
Nevyhnutné je nájsť bezdrôtovú sieť bojlera: „TCHхххххххх“ a
Zneškodnenie starych elektrickych a elektronickych zariadeni
Tento symbol na produkte alebo jeho baleni indikuje, že produkt nepatri do bežného domového odpadu. Musi byt` odovzdany na prislušne zbemé miesto určené na recyklaciu elektrickych a elektronickych zariadeni. V pripade nevhodnej
Ak sa v zariadení zistí problém "chyba 6":
SK
61Slovenčina
Page 62
NAUDOJIMO IR SAUGOJIMO INSTRUKCIJA
LT
Brangus pirkėjau, TESY komanda norėtų pasveikinti jus įsigijus šį prietaisą. Tikimės, kad
naujasis prietaisas atneš daugiau komforto į jūsų namus. Ši naudojimo instrukcija paruošta siekiant supažindinti jus su produktu
bei tinkamomis jo instaliavimo ir naudojimo sąlygomis. Šios instrukcijos taip pat skirtos ir kvalikuotiems technikams, kurie atliks pirminį instaliavimą, ardys ar remontuos prietaisą. Šių instrukcijų laikymasis yra naudotojo atsakomybė ir tai yra viena iš prietaisui suteikiamos garantijos sąlygų.
Prašome atkreipti dėmesį, kad laikytis šios instrukcijos nurodymų visų pirma suinteresuotas pirkėjas, bet tuo pačiu tai yra viena iš garantijos sąlygų, nurodytų garantijos kortelėje, kad pirkėjas galėtų nemokamai naudotis garantiniu aptarnavimu. Gamintojas neatsako už įrenginio gedimus ir galimus nuostolius, kurie buvo padaryti eksploatuojant ir/ arba montuojant įrenginį ne taip, kaip nurodyta instrukcijoje.
Elektrinis šildytuvas atitinka standarto EN 60335-1, EN 60335-2-21 reikalavimus.
I. PASKIRTIS
Prietaisas skirtas vandens pašildymui namuose, kur yra vamzdynai, kurių darbinis slėgis yra žemesnis nei 6 Bar (0,6 MPa). Jis yra skirtas eksploatuoti tik uždarose ir apšildomose patalpose, kuriuose temperatūra nebūna žemesnė nei 4°C, negalima, kad nuolat veiktų lėtu režimu.
Įrenginys skirtas regionams, kur vandens kietumas yra iki 10 laipsnių
dH. Jeigu įrenginys montuojamas regione, kur vanduo yra kietesnis, labai greitai gali susidaryti kalcio druskų nuosėdos, kurios sukelia būdingą triukšmą šildant ir greitą elektrinės dalies gedimą. Regionuose, kur vanuo yra kietesnis, rekomenduojama kasmet valyti įrenginį nuo
kalcio druskų nuosėdų, taip pat naudoti šildytuvo galingumą iki 2 kW
II. TECHNINIAI DUOMENYS
1. Nominalus tūris V, litrais - žiūrėkite duomenų lentelę ant prietaiso
2. Nominali įtampa - žiūrėkite duomenų lentelę ant prietaiso
3. Nominalus elektros sunaudojimas - žiūrėkite duomenų lentelę ant
prietaiso
4. Nominalus slėgis - žiūrėkite duomenų lentelę ant prietaiso
Tai nėra vandentiekio tinklo slėgis. Tai susiję su įrenginiu ir saugumo
standartų reikalavimais.
5. Vandens šildytuvo tipas - uždaro tipo akumuliacinis vandens
šildytuvas su termine izoliacija
6. Elektros energijos suvartojimas per dieną – žiūrėti I priedą
7. Paskelbtas apkrovos prolis – žiūrėti I priedą
8. Sumaišomo vandens kiekis esant temperatūrai 40°C V40 litrais -
žiūrėti I priedą
9. Maksimali termostato temperatūra - žiūrėti I priedą
10. Gamykloje nustatyti temperatūros nustatymai - žiūrėti I priedą
11. Energetinis efektyvumas vandens šildymo metu - žiūrėti I priedą
III. SVARBIOS TAISYKLĖS
Vandens šildytuvas turi būti tvirtinamas tk patalpose, kurios yra pakankamai atsparios ugniai.
•
Nejunkite vandens šildytuvo, kol neįsitikinote, kad jis pripildytas vandens.
•
DĖMESIO! NETEISINGAS PRIETAISO MONTAVIMAS IR SUJUNGIMAS GALI BŪTI PAVOJINGAS NAUDOTOJAMS,
PADARYTI SUNKIŲ PASĖKMIŲ SVEIKATAI IR SUKELTI NET MIRTĮ. TAIP PAT TAI GALI PADARYTI ŽALĄ JŲ, BEI TREČIŲJŲ ASMENŲ TURTUI, ĮVYKUS UŽSĖMIMUI, SPROGIMUI, GAISRUI. Montavimą, prijungimą prie vandens tiekimo tinklo ir prijungimą prie elektros maitinimo tinklo turi atitikti kvalikuoti specialistai. Kvalikuotas technikas yra asmuo turintis atitinkamą kompetenciją pagal atitinkamos valstybės nuostatus
Jungiant vandens šildytuvą prie elektros grandinės, reikia itin atidžiai prijungti ir apsauginį laidą.
•
Esant tikimybei, kad patalpos temperatūra nukris iki 0 оC, boileris turi būti išleistas (vadovaujantis
•
procedūra iš str. V t. 2 „Boilerio pajungimas prie vandentiekio tinklo“). Eksploatacijos metu – (vandens šildymo režimas) – yra normalu, jei vanduo laša ant apsauginio
•
vožtuvo išleidimo angos. Jis turi būti paliktas atviras. Reikia imtis priemonių nuleisti arba surinkti išbėgusį vandens kiekį, siekiant išvengti nuostolių, taip pat reikia laikytis V skyriaus 2 p. reikalavimų. Vožtuvas ir su juo susiję elementai turi būti apsaugoti nuo užšalimo.
Įrenginio šildymo metu gali pasigirsti švilpiantis garsas (vandens užkaitimas). Tai yra normalu ir
•
nerodo pažeidimų. Triukšmas laikui bėgant stiprėja, priežastis – kalcio druskų nuosėdų susidarymas. Kad triukšmas būtų pašalintas, reikia išvalyti įrenginį. Ši paslauga neįtraukta į garantinį aptarnavimą.
Kad užtikrintumėte saugų vandens šildytuvo naudojimą, apsauginis grįžtamasis vožtuvas turi būti
•
reguliariai valomas ir tikrinamas, kad tinkamai veiktų. Vožtuvas neturi būti užsikimšęs. Jei vanduo jūsų regione yra su daug kalkių, reguliariai reikia valyti vožtuve susikaupusias kalkes. Šios paslaugos garantinio aptarnavimo centrai nesuteikia.
Bet kokie vandens šildytuvo konstrukcijos ar elektros grandinės modikavimai ar keitimai yra griežtai
draudžiami. Jei prietaiso patikrinimo metu nustatoma, kad jam atlikti kokie nors pakeitimai, prietaisui suteikiama garantija nebegalios. Modikavimas ir pakeitimas reiškia, kad nuimti tam tikri prietaiso elementai, kuriuos į prietaisą įmontavo gamintojas, jei pridėti kokie nors papildomi elementai, jei kokios nors dalys pakeisto kitomis, gamintojo nerekomenduotomis dalimis.
Jei maitinimo laidas (jei šildytuvas jį turi) yra pažeidžiamas, jį pakeisti turi techninio aptarnavimo
•
centras arba atitinkamą kvalikaciją turintis asmuo, kad būtų išvengta rizikos. Šis įrenginys nėra skirtas naudoti vaikams nuo 3 iki 8 metų bei žmonėms su nepakankamais
•
ziniais, emociniais ar protiniais sugebėjimais, arba žmonėms, kuriems trūksta patirties ir žinių, išskyrus atvejus, kai jie yra prižiūrimi ar instruktuoti dėl įrenginio saugaus naudojimo, ir supranta, koks pavojus gali kilti.
Vaikams negalima leisti žaisti su įrenginiu.
•
Vaikai, neprižiūrimi suaugusiųjų, neturi valyti ar prižiūrėti įrenginio.
•
62
Page 63
IV. APRAŠYMAS IR VEIKIMO PRINCIPAS
Prietaisą sudaro korpusas, anšas apatinėje prietaiso dalyje (vandens šildytuvams, kurie skirti vertikaliam montavimui) arba šone (vandens šildytuvams, kurie skirti horizontaliam montavimui), apsauginio plastikinio skydelio ir apsauginio grįžtamojo vožtuvo.
1. Korpusas sudar ytas iš plieninio rezervuaro (vandens talpos) ir gaubto
(išorinis gaubtas) su termoizoliacija tarp jų, pagaminta iš ekologiškai švarios didelio tankio poliuretano putos, taip pat dviejų vamzdžių su sriegiu G ½” šalto vandens padavimui (pažymėtas mėlynu žiedu) ir karšto vandens išleidimui (pažymėtas raudonu žiedu).
Vidinė talpa/rezervuaras gali būt dviejų rūšių, priklausomai nuo modelio:
Pagamintas iš plieno, apsaugotu nuo korozijos specialia stiklo
•
keramikos danga. Pagamintas iš nerūdijančio plieno
•
Vertikalūs vandens šildytuvai gali būti su įmontuotu šilumokaičiu. Šilumokaičio įeigos ir išeigos angos yra šonuose ir tinka vamzdžiams su sriegiu G ¾“.
2. Flanšas yra su elektriniu šildytuvu ir termostatu. Vandens šildytuvai
su stiklo keramine danga turi magnio apsauginį įrenginį /saugiklį. Elektrinis šildytuvas naudojamas vandens šildymui rezervuare ir yra
valdomas termostato, kuris automatiškai palaiko nustatytą temperatūrą. Termostatas yra su apsauginiu saugikliu nuo perkaitimo, kuris išjungia šildytuvą, kai temperatūra pasidaro per didelė.
3. Apsauginis grįžtamasis vožtuvas apsaugo nuo to,kad prietaisas
visai neištuštėtų tuo atveju, jei netikėtai nutraukiamas šalto vandens padavimas. Vožtuvas apsaugo prietaisą nuo slėgio padidėjimo iki aukštesnio lygio nei leistinas kaitinimo metu (slėgis didėja didėjant temperatūrai), išleisdamas slėgio perteklių per išleidimo angą.
Apsauginis grįžtamasis vožtuvas negali apsaugoti prietaiso, jei
vandentiekio slėgis viršija leistiną slėgį, nurodytą ant prietaiso.
V. MONTAVIMAS IR ĮJUNGIMAS
DĖMESIO! NETEISINGAS PRIETAISO MONTAVIMAS IR SUJUNGIMAS GALI
BŪTI PAVOJINGAS NAUDOTOJAMS, PADARYTI SUNKIŲ PASĖKMIŲ SVEIKATAI IR SUKELTI NET MIRTĮ. TAIP PAT TAI GALI PADARYTI ŽALĄ JŲ, BEI TREČIŲJŲ ASMENŲ TURTUI, ĮVYKUS UŽSĖMIMUI, SPROGIMUI, GAISRUI. Montavimą, prijungimą prie vandens tiekimo tinklo ir prijungimą prie elektros maitinimo tinklo turi atitikti kvalikuoti specialistai. Kvalikuotas technikas yra asmuo turintis atitinkamą kompetenciją pagal atitinkamos valstybės nuostatus
1. Montavimas
Rekomenduojame prietaisą montuoti netoli tų vietų, kur reikalinga naudoti karštą vandenį, kad būtų sumažintas karščio praradimas perdavimo metu. jei prietaisas montuojamas vonioje, pasirinkta jo montavimo vieta turi būti tokia, kur ant prietaiso nebus purškiamas vanduo iš dušo ar vonios. Prietaisas tvirtinamas ant sienos tvirtinimo kronšteinų, esančių ant prietaiso korpuso, pagalba (jei kronšteinų nėra ant prietaiso korpuso, tuomet juos reikia pritvirtinti ant korpuso pridedamais varžtais). Prietaisas pakabinamas ant dviejų kablių (min. Ø 10 mm), kurie turi būti tvirtai pritvirtinti prie sienos (kabliai į tvirtinimo rinkinį nepridedami). Tvirtinimo kronšteinų konstrukcija, skirta vertikaliai tvirtinamiems vandens šildytuvams, yra universali ir galimas atstumas tarp kablių yra nuo 220 iki 310 mm (žr. Pav. 1a).
Kad išvengtumėte susižeidimo ir trečiųjų asmenų sužeidimo karšto vandens
padavimo sistemos gedimo atveju, prietaisas turi būti montuojamas patalpose su grindine hidroizoliacija ir kanalizacijos drenažu. Jokiomis aplinkybėmis nedėkite po prietaisu jokių objektų, kurie nėra atsparūs drėgmei. Jei prietaisą montuojate patalpose be grindinės hidroizoliacijos, tuomet po šildytuvu būtina pastatyti apsauginę vonelę su kanalizaciniu drenažu.
Pastaba: komplekte nėra apsauginės vonelės, taigi ją naudotojas turi
įsigyti atskirai.
2. Vandens šildytuvo vamzdžių sujungimai
4 pav. - 1 - įėjimo vamzdis; 2 - apsauginis vožtuvas; 3 - redukcinis ventilis (kai spaudimas vandentiekyje viršija 0,6 MPa); 4 - stabdymo vožtuvas; 5
- piltuvėlis prijungtas prie kanalizacijos; 6 – žarna; 7 – Boilerio išleidimo kranasJungdami vandens šildytuvą prie vandentiekio, laikykitės ant vamzdžių esančių spalvotų žymų: mėlyna - šaltam (ateinančiam) vandeniui, raudona - šiltam (išeinančiam) vandeniui.
Privalu sumontuoti pridedamą apsauginį grįžtamąjį vožtuvą. Jis turi būti montuojamas ant šalto vandens padavimo vamzdžio, laikantis ant jo korpuso esančios rodyklės, rodančios ateinančio vandens kryptį. Papildomų čiaupų tarp apsauginio vožtuvo ir vandens šildytuvo montuoti nereikia.
Išimtis: jeigu vietos įstatymų normos reikalauja naudoti kitą apsauginį
vožtuvą arba įrenginį (atitinkantį EN 1487 arba EN 1489), jį reikia įsigyti papildomai. Įrenginiams, atitinkantiems EN 1487, maksimalus leistinas darbinis slėgis turi būti 0.7 MPa. Kitiems apsauginiams vožtuvams, kurių slėgis yra kalibruojamas, turi būti 0.1 MPa pažymėta įrenginio lentelėje. Tokiais atvejais atbulinis apsauginis vožtuvas, atsiųstas su įrenginiu, neturi būti naudojamas.
Kitų (senų) vožtuvų buvimas gali tapti prietaiso sugedimo
priežastimi, taigi senus vožtuvus būtina išimti.
Negali būti naudojama jokia kita uždaromoji armatūra tarp
apsauginio vožtuvo (apsauginio įrengimo) ir įrenginio.
Draudžiama prijungti apsauginį grįžtamąjį vožtuvą prie ilgesnių
nei 10mm sriegių, kadangi tokiu atveju vožtuvas gali būti
sugadintas ir kelti pavojų prietaisui.
Apsauginis vožtuvas ir vamzdis nuo jo iki šildytuvo turi būti apsaugoti nuo
užšalimo. Drenuojant su žarna, jos laisvas galas turi būti visada atviras
(neturi būti vandenyje). Žarna taip pat turi būti apsaugota nuo užšalimo.
Montuojant vertikalų vandens šildytuvą apsauginis vožtuvas turi
būti jungiamas prie įeinančio vamzdžio nuimant plastikinį
dangtelį. Sumontuotas prietaisas turi būti tokioje padėtyje kaip parodyta
2 paveikslėlyje.
Norint pripildyti vandens šildytuvą reikia atsukti vandentiekio šalto vandens padavimo kraną bei karšto vandens maišytuvo kraną. Po to, kai vandens rezervuaras pripildomas, iš vandens maišytuvo turi pradėti bėgti nuolatinė vandens srovė. Dabar galima užsukti karšto vandens kraną.
Jei norite ištuštinti vandens šildytuvą, pirmiausia išjunkite jį iš elektros lizdo. Sustabdykite vandens padavimą į prietaisą. Atsukite maišytuvo šilto vandens kraną. Atsukite 7 kraną (brėž. 4), kad iš boilerio ištekėtų vanduo. Jei instalacijoje tokio nėra, boileris gali būti išleistas tiesiog iš vandentiekio vamzdžio, kai prieš tai bus atjungtas nuo vandentiekio
Išėmus anšą, gali išbėgti keletas litrų vandens, kuris gali būti likęs rezervuare. Tai normalu. Reikia.
Reikia imtis priemonių, kad išleidžiant vandenį, jis nepakenktų
greta esantiems daiktams.
Jeigu slėgis vandentiekio tinkle viršija nurodytą I skyriuje, būtina įmontuoti slėgio mažinimo vožtuvą, kitaip šildytuvas nebus eksploatuojamas taisyklingai. Gamintojas neprisiima atsakomybės dėl jokių problemų, kurios kyla netinkamai prietaisą naudojant.
3. Vandens šildytuvo prijungimas prie elektros.
Prieš jungdami prietaisą į elektros lizdą, įsitikinkite, kad jis
pripildytas vandens.
3.1. Modeliai su maitinimo laidu ir kištuku, įjungiami į elektros lizdą
kištuku.
Išjungiami - ištraukiant kištuką iš elektros lizdo.
Kontaktas turi būti taisyklingai prijungtas prie atskiros elektros
grandinės su saugikliu. Jis turi būti įžemintas.
3.2. Vandens šildytuvų komplekte yra maitinimo laidas be kištuko
Įrenginys turi būti pajungtas prie elektros instaliacijos atskiros elektros srovės grandies, turi būti įrengtas saugiklis su nominalia srove 16А (20A, kai galingumas > 3700W). Sujungimas turi būti nuolatinis – be sujungimo kištuku. Srovės grandis turi turėti saugiklį ir įmontuotą įrengimą, kuris užtikrina visų polių atsijungimą III kategorijos aukštos įtampos sąlygomis.
Įrenginio maitinimo laidas turi būti pajungtas tokiu būdu:
Laidas su ruda izoliacija – prie elektros instaliacijos fazinio laidininko (L)
•
Laidas su
•
laidininko (N) Laidas su geltonai žalia izoliacija – prie elektros instaliacijos
•
apsauginio laidininko ⏚.
3.3. Vandens šildytuvai be maitinimo laido
Įrenginys turi būti prijungtas prie stacionarinės elektros instaliacijos atskiros srovės grandinės, turi būti įrengtas saugiklis su nominalia srove 16А (20A, kai galingumas > 3700W). Prijungimas vykdomas variniais vieno laido (kietais) laidininkais – laidas 3x2,5 mm², bendras galingumas 3000W (laidas 3x4.0 mm², galingumas > 3700W).
Elektros grandinė, aprūpinanti elektra prietaisą, turi būti su įmontuotu įtaisu, atskiriančiu visus gnybtų polius per aukštos III kategorijos įtampos sąlygomis.
Norint atvesti elektrą į šildytuvą, reikia nuimti plastikinį gaubtą(pav.7.3). Pievienojotes galia laidai turėtų imtis atbilstoti ženklinimo terminalų,
kaip parodyta sub:
fazės - pažymėti, A arba А1, arba L, arba L1.
•
Neutralus - su nuoroda N (B arba B1, arba N1).
•
Apsauginis jungiamas į įsriegiamą jungtį, pažymėta simboliu ⏚.
•
Po to, kai laidai sujungiami, uždėkite plastikinį gaubtą atgal į jo vietą!
Paaiškinimai pav. 3: TS - šilumos jungiklis; TR/EC - termoreguliatorius/ elektroniniu valdymu;
S - jutiklis; R - šildytuvas; F - anšas (jungė).
mėlyna izoliacija – prie elektros instaliacijos neutraliojo
LT
63Lietuvių
Page 64
VI. NUO RŪDŽIŲ APSAUGANTIS MAGNIO ANODAS
LT
Magnio anodas apsaugo vandens rezervuarų vidinį paviršių nuo korozijos.
Anodo naudojimo laikas yra iki penkių metų. Anodas yra susidėvintis elementas, kurį laikas nuo laiko reikia pakeisti. Jei norite ilgai ir saugiai šildytuvą naudoti, reguliariai tikrinkite magnio anodo būklę - geriausia, kad tai darytų kvalikuotas technikas, ir keiskite anodą, kai tik reikia. Tai galima atlikti prevencinio prietaiso techninio patikrinimo metu. Dėl anodo pakeitimo teiraukitės techninės priežiūros centruose.
VII. NAUDOJIMAS
Šis prietaisas turi keturis pagrindinius darbo režimus: "Stand by", " Šildymas " - palaikyti nustatytą temperatūrą, "Smart Control" - nuolatinis savarankiško darbo režimas su automatiniu šildymo temperatūros pasirinkimu, nepriklausomai nuo aktyvaus darbo režimo ir "Smart Home " - nuotoliniam stebėjimui ir valdymui.
Papildomi priedai yra mygtukų garsas (pyptelėjimas), kai jie paspaudžiami, vandens šildytuvo apsauga nuo užšalimo, funkcija „Anti­legionella“.
1. Elektrinio šildytuvo įjungimas
Prieš pirmą kartą įjungiant įrenginį įsitikinkite, kad jis taisyklingai prijungtas prie elektros tinklo ir pripildytas vandens. Šildytuvas įjungiamas instaliuotu įrengimu, aprašytu V paragrafo 3.3. papunktyje, arba įjungiant kištuką į lizdą (jeigu modelyje yra laidas su kištuku).
2. Įrenginio valdymo skydelio aprašymas
„Wi-Fi“ ryšio indikatorius
•
Prietaisai su įmontuotu „Wi-Fi“ ryšio įrenginiu turi galimybę prisijungti prie realiojo laiko nuotolinio valdymo ir stebėjimo sistemos. Naudodami „Wi-Fi“ modulio indikatorių, Jūs turite informaciją apie ryšio veiklą.
Indikatorius pastoviai šviečia, kai prie prietaiso yra „Wi-Fi“ ryšys ir mirksi, kai ryšys yra atjungtas.
Vietinis valdymas (Indoor)
Prietaisams, suprojektuotiems veikti su vietiniu ryšiu, kai nereikia interneto ryšio, simboliu - mirksi.
1
2
3
Prietaiso valdymo pulte yra rodoma informacija apie vandens šildytuvo veikimą ir būklę.
Mygtukų ir elementų reikšmės:
6
5
4
❶ - Valdymo pultas ❷ - Užregistruotos problemos indikatorius ❸ - Mygtukas „Stand by”/ "ON"; ❹ - „Wi-Fi“ modulio indikatorius ❺ - Darbo režimo pasirinkimo mygtukas ❻ - Nustatytos ir esamos vandens temperatūros indikatorius:
3. Prietaiso nustatymai ir valdymas
Prietaiso elektroninio valdymo įjungimas
Norėdami įjungti prietaiso valdymą, paspauskite mygtuką . Nustatytas darbo režimas rodomas valdymo pulte.
Prietaisą galima pasiekti per mobiliuosius įrenginius (telefoną, planšetinį kompiuterį, kompiuterį). Išsamias nuotolinio valdymo prietaiso instrukcijas galite rasite instrukcijose "Įdiegto bevielio modulio (Wi-Fi ) naudojimo instrukcija", pateiktose komplekte kartu su Jūsų prietaisu.
Valdymas per internetą (Outdoor)
router
WLAN
Prietaisams, skirtiems veikti su „Wi-Fi“ tinklais ir interneto ryšiu, indikatorius žymimas simboliu - .
WLAN
Norėdami išjungti elektroninį valdymą, dar kartą paspauskite mygtuką .“Stand By” režimas suaktyvinamas ir prietaisas automatiškai pereina į apsaugos „Nuo užšalimo“ režimą. Valdymo pulte lieka šviečiantis mygtukas , mygtukas ⯈ ir „Wi-Fi“ ryšio indikatorius.
64
Išsamias prietaiso naudojimo instrukcijas internetu galite rasite instrukcijose "Įdiegto bevielio modulio (Wi-Fi ) naudojimo instrukcija", pateiktose komplekte kartu su Jūsų prietaisu.
Tuo atveju, kai „Wi-Fi“ ryšio indikatoriaus Jūsų valdymo pulte nėra, tada jūs turite pagrindinį šių prietaisų asortimento modelį. Jūs galite valdyti savo prietaisą "Rankinio valdymo" režimu per valdymo pultą.
Dėmesio! Norėdami išeiti „Nuotoliniam stebėjimui ir valdymui“
rėžimą, turite paspausti mygtuką ⯈.
"Rankinio valdymo" režimas
•
Valdymas rankiniu būdu atliekamas mygtuku ⯈. Aktyvųjį režimą ir esamą prietaiso būseną rodo kontrolinė lemputė valdymo pulte:
Page 65
Aktyvusis režimas (nustatyta temperatūra) ir temperatūros rodmenų
45°C
75°C
60°C ECO
(indikacijos) skalė
Mygtuku pasirenkate darbo rėžimą. Turite galimybę pasirinkti vieną iš keturių režimų : 45 ° C, 60 ° C, ECO arba 75 ° C.
Kiekvieną kartą paspaudžiant šį mygtuką, režimas yra parenkamas iš eilės pradedant nuo 45 ° C, 60 ° C, ECO arba 75 ° C:
Režimas 45 °C
Šiuo režimu prietaisas šildys vandenį iki maždaug 45 ° C temperatūros. Valdymo pulte indikatoriaus lemputė pateikia grįžtamąjį ryšį apie atliktą
pasirinkimą. Šildymo metu mirksi pirmasis šviesos skalės sektorius. Pasiekus nustatytą temperatūrą, skalės sektorius pastoviai šviečia.
Režimas 60 °C
Šiuo režimu prietaisas šildys vandenį iki maždaug 60 ° C temperatūros. Valdymo pulte indikatoriaus lemputė pateikia grįžtamąjį ryšį apie atliktą
pasirinkimą. Šildymo metu mirksi pirmasis ir antrasis šviesos skalės sektoriai. Kai vanduo pašildomas iki 45 ° C, pirmasis sektorius šviečia pastoviai, o antrasis skalės sektorius ir toliau mirksi. Kai pasiekiama nustatyta temperatūra (60 ° C), abu skalės sektoriai pastoviai šviečia.
Režimas 75 °C
Šiuo režimu prietaisas šildys vandenį iki maždaug 75 ° C temperatūros. Valdymo pulte indikatoriaus lemputė pateikia grįžtamąjį ryšį apie atliktą
pasirinkimą. Šildymo metu mirksi pirmasis, antrasis ir trečiasis šviesos skalės sektoriai. Kai vanduo pašildomas iki 45 ° C, pirmasis sektorius šviečia pastoviai, o antrasis ir trečiasis skalės sektoriai ir toliau mirksi. Kai vanduo pašildomas iki 60 ° C, antrasis sektorius šviečia pastoviai, o trečiasis skalės sektorius ir toliau mirksi. Pasiekus nustatytą temperatūrą (75 ° C), visa skalė pastoviai šviečia.
 (savarankiško darbo režimas) režimas
Šis darbo režimas ypač tinka esant nusistovėjusiems karšto vandens vartojimo įpročiams (pavyzdys: maudotės kiekvieną dieną maždaug tuo pačiu laiku). Norėdami naudoti vandens šildytuvą „Eco“ režimu, paspauskite mygtuką , kol valdymo pulte pasirodys ECO lemputės šviesos indikacija. Pirmą savaitę, per kurią atliekamas prietaiso mokymasis, atsižvelgiant į buities įpročius, vanduo pašildomas iki 70 ° C. Po šio laikotarpio maksimali vandens pašildymo vertė atitinka realų poreikį. Šildymo metu mirksi visa šviesos skalė. Kai vanduo pašildomas iki 45 ° C, pirmasis sektorius pastoviai šviečia, o antrasis ir trečiasis skalės sektoriai ir toliau mirksi. Kai vanduo pašildomas iki 60 ° C, antrasis sektorius pastoviai šviečia, o trečiasis skalės sektorius ir toliau mirksi. Pasiekus 70 ° C temperatūrą, visa skalė pastoviai šviečia.
„ECO“ režimu elektrinis vandens šildytuvas sukuria savo veikimo algoritmą, kad būtų užtikrintas energijos sąnaudų taupymas, atitinkamai, kad sumažintumėte sąskaitą už elektrą, tačiau išlaikytumėte maksimalų patogumą naudotis.
Dėmesio! Elektrinis šildytuvas TESY, kurį įsigijote, yra aukščiausios
energetinės klasės. Įrenginio klasė garantuojama tik kai įrenginys veikia ECO režimu „Eco smart“, dėl to, kad žymiai sutaupoma naudojama energija.
Veikimo principas: pasirinkus režimą „Eco", prietaisas išmoks jūsų įpročius ir pats sukurs jums tokią savaitės programą, kad aprūpinti jus reikiamu vandens kiekiu reikiamu laiku ir taip, kad sutaupyti energijos ir sumažinti sąskaitą už elektrą. Darbo principas reikalauja vienos savaitės savarankiško darbo mokymosi laikotarpio, po kurio „Eco“ režimas automatiškai atkuria studijų darbo ciklą ir pradeda kaupti energijos taupymą, netrikdydamas jūsų komforto, apskaičiuoto pagal jūsų įpročius. Prietaisas ir toliau stebi Jūsų įpročius ir nuolat savarankiškai mokosi. Tuo atveju, jei dažnai keičiate savo įpročius, prietaisas negali sukurti visiškai tikslaus algoritmo, kuris garantuotų jūsų komfortą ir tiektų karštą vandenį tiksliai tada, kai jums jo reikia.
Pastaba: Nutrūkus elektros tiekimui, prietaisas išsaugo nustatymus iki 12 valandų.
Jei reikalingas vienkartinis vandens pašildymas iki maksimalios temperatūros, kai įjungtas ECO režimas, pasirinkite 75 ° C režimą. Atlikus šį pakeitimą, ECO algoritmas išlaikomas. Grįžtant vėl į ECO režimą, vandens šildytuvas veikia pagal sukurtą algoritmą.
„Antifrizo“ funkcija
•
Antifrizo funkcija aktyvi "Stand By" režime. Jei neketinate ilgą laiką naudoti vandens šildytuvo, apsaugokite jo turinį nuo užšalimo paspausdami mygtuką , kad suaktyvintumėte funkciją," Antifrizo", tokiu būdu vandens šildytuvas palaikys maždaug 10 °C vandens temperatūrą.
SVARBU: Prietaiso elektros maitinimas turi būti įjungtas. Apsauginis
vožtuvas ir vamzdynas iš jo į prietaisą turi būti apsaugoti nuo
šalčio.
„GAMYKLINIŲ PARAMETRŲ ATSTATYMO " funkcija
•
Norint nustatyti funkciją, svarbu, kad šildytuvas būtų įjungtas "Stand by" režimu. Nustatymas atliekamas paspaudžiant ir palaikant mygtukus
 ir ⯈ mažiausiai 10 sekundžių. Per šias 10 sekundžių jūs turite
išgirsti du garsinius signalus. Pirmasis yra „testas“, įsižiebs visi simboliai skydelyje, o tęsdami mygtuko paspaudimą, išgirsite antrąjį signalą, kuris simbolizuoja, kad įrenginys grąžintas prie gamyklinių nustatymų.
„Anti-Legionella“ funkcija
•
Žema vandens temperatūra vandens šildytuve sukuria palankią aplinką mikroorganizmų vystymuisi, ypač Legionella bakterijos vystymuisi, kuri gali būti ypač pavojinga žmogaus organizmui. Anti-Legionella / dezinfekavimo funkcija yra novatoriška funkcija, kuri automatiškai įjungiama, siekiant vandens šildytuve išvengti bakterijų dauginimąsi šiltame vandenyje. Tuo atveju, kai vanduo vandens šildytuve 7 dienas nesiekia 65 ° C temperatūros, suaktyvinama Anti-Legionella funkcija. Vandens šildytuve vanduo pašildomas iki 65 °C ir palaikomas tokioje temperatūroje 60 minučių.
4. Užregistruotos problemos
Kai prietaise nustatoma problema, visi simboliai užgęsta. Simbolis ⚠ užsidega pulte ir pradeda mirksėti. Tuo pačiu metu prietaiso vandens šildytuvas išsijungia (prietaisas nustoja šildyti) ir darbo režimo indikatorius užgęsta. Skirtingos klaidos koduojamos skirtingu simbolių blyksčių skaičiumi (mirksi N kartus ir užgęsta 2 sekundėm).
Klaidų sąrašas ir jų kodai:
Klaidos kodas
/ blyksčių skaičiumi/
1 klaida 1 Apatinis jutiklis yra nutrauktas
2 klaida 2 Apatinio jutiklio trumpas jungimas
3 klaida 3 Viršutinis jutiklis yra nutrauktas
4 klaida 4 Viršutinio jutiklio trumpas jungimas
5 klaida 5 Šildytuvas įjungtas sausas
6 klaida 6 Datos ir laiko nustatymas
Dėmesio! Kai prietaise nustatoma problema "
surasti bevielį tinklą, susijusį su šildytuvu: "TCHхххххххх" ir
prisijungti prie jo.
Pastaba: Jeigu atvaizduojamas viena iš anksčiau išvardintų klaidų, prašome susisiekti su autorizuotu servisu! Servisai išvardinti
garantinėje kortelėje.
VIII. PERIODINĖ PRIEŽIŪRA
Normaliai šildytuvą naudojant, aukštos temperatūros poveikiu ant kaitinimo elemento susiformuoja kalkių nuosėdos. Tai silpnina vandens pasikeitimą tarp kaitinimo elemento ir vandens. Kaitinimo elemento paviršiaus temperatūra vis labiau didėja. Termoreguliatorius vis dažniau įsijungia ir išsijungia. Taip pat gali nutikti taip, jog klaidingai bus aktyvuotas šiluminis saugiklis. Dėl visų išvardintų priežasčių gamintojas rekomenduoja reguliariai šildytuvą prižiūrėti: kas du metai šildytuvą patikrinti turėtų įgalioto techninės priežiūros centro darbuotojai. Reguliari priežiūra reiškia, kad reikia reguliariai valyti ir tikrinti anodo saugiklį (vandens šildytuvams su stiklo keramine danga) ir pakeisti anodą, jei reikia.
Įrenginio valymui naudokite drėgną šluostę. Nenaudokite ambazyvinių priemonių arba valiklių, kurių sudėtyje yra tirpiklių. Nepilkite vandens ant įrenginio.
Gamintojas neprisiima atsakomybės dėl jokios žalos, kylančios dėl instrukcijų nesilaikymo.
Nurodymai apie apsaugą
Senai elektrinai įrengimi turi vertingas medžiagas dėlto ne reikia mesti jie sąšlavos! Prašom apie aktyvią pagalbą inašas aplinkosoje ir gamtosoje ištekeliaose apsaugoje ir ištekliaose įrengimą organizuotus išpirktus punktus.
Klaidos pavadinimas
klaida 6": Reikia
LT
65Lietuvių
Page 66
KASUTAMIS JA HOIDMISE JUHEND
LV
Lugupeetud klient! TESY tiim õnnitleb Teid õnnestunud ostu puhul. Loodame, et Teie uus
seade muudab Teie kodu mugavamaks. Käesoleva tehnilise kirjelduse ja kasutusjuhendi eesmärk on tutvustada
Teid kõnealuse tootega ning selle õige paigaldamise ja kasutamisega. Need juhised on mõeldud ka kasutamiseks kvalitseeritud hooldustehnikutele, kes teostavad esialgse paigalduse ning võtavad seadme rikke puhul selle lahti ja parandavad ära. Käesolevas juhendis sisalduvate juhiste ja soovituste järgimine on ostja huvides ning kujutab endast ühte garantiitingimust, mis on esitatud garantiikaardil.
Palun arvestage sellega, et käesoleva juhendi instruktsioone kinnipidamine on eelkõige ostja huvi pärast, kuid koos sellega on ka see üks garantiikaardil antud garantiitingimustest, selleks, et ostja võiks tasuta garantiiteenindust kasutada. Tootja ei vastuta seadise vigastuste ja võimalike kahju eest, mis on tekitatud kasutamise ja/või paigaldamise tulemusena, mis ei vasta selle juhendi instruktsioonidele ja juhistele.
Elektriboiler vastab normide EN 60335-1 ja EN 60335-2-21 nõudmistele.
I. ETTENÄHTUD KASUTUSALA
Seade on ette nähtud kuuma vee tootmiseks koduses majapidamises, mis on varustatud veetorustikuga, milles olev surve ei tõuse üle 6 bar (0,6 MPa). Seadis on mõeldud kasutamiseks ainult kaetud ruumides, kus temperatuur ei lange alla 4°C ning ei ole mõeldud pidevas kestvas režiimis töötada.
III. TÄHTSAD JUHISED
Boileri asukoht peab olema vähemalt tavalise tuleohutuskindlusega ruumides.
•
Enne küttekeha sisselülitamist veenduge alati, et boiler on täidetud veega.
•
Seadis on mõeldud töötada piirkondades, kus vee kõvadus on kuni 10°dH. Juhul kui paigaldatakse kõvema vee piirkonda, on võimalik väga kiire paekivi sadestuste kogunemine, mis tekitavad tüüpilist müra soojendamisel ning kiire elektriosavigastus. Kõvema vee piirkondade jaoks soovitatakse seadise iga aasta paekivi sadestustest ära puhastada ja kuni 2 kW kütja võimsusega kasutada.
II. TEHNILISED ANDMED
1. Nimimaht, liitrit - vt seadme andmesilti.
2. Nimipinge, volti - vt seadme andmesilti.
3. Tarbitav nimivõimsus - vt seadme andmesilti.
4. Nimirõhk - vt seadme andmesilti
See ei ole veetorustiku rõhk. See on saadetise peale märgitud rõhk
ja on seotud turvalisuse standartide nõuetega.
5. Boileri tüüp - suletud tüüpi soojusakumulatsiooniga boiler,
soojusisolatsiooniga.
6. Päeva elekrti tarbimine – vaata Lisa I
7. Märgitud laadimisproil – vaata Lisa I
8. Segatud vee kogus 40 kraadiga V40 – vaata Lisa I
9. Termostaadi maksimaalne temperatuur – vaata Lisa I
10. Vaikimisi sätitud temperatuuri seadmised – vaata Lisa I
11. Energia efektiivsus vee soojendamisel – vaata Lisa I
TÄHELEPANU! SEADME EBAÕIGE PAIGALDUS JA ÜHENDAMINE TEEVAD SELLE OHTLUKUKS TÕSISTE TERVISE
TAGAJÄRJETEGA JA SEE VÕIB OLLA ISEGI KASUTAJATELE SURMAV. SEE VÕIB KA OLLA KAHJULIK KASUTAJATE VARALE JA KOLMANDATE ISIKUTE VARALE, TEKITATUD UPUTUSE, PLAHVATUSE VÕI TULEKAHJU TULEMUSENA. Paigaldus, ühendamine torustikuga ja liitumine elektrivõrguga peavad olema tehtud kvalitseeritud tehnikute poolt. Kvalitseeritud tehnik on isik, kel on vastavad oskused vastava riigi siseriiklike õigusnormide kohaselt
Boileri ühendamisel elektrivõrku pöörake tähelepanu kaitsemaanduse õigele ühendamisele.
•
Kui on olemas võimalus temperatuuri langemiseks alla 0 °C, tuleb boiler täielikult tühjendada,
•
tõstes üles kaitse-ja tagasilöögiklapi hoova(vt osas IV jaotises 2 „Boileri toruühendused“ kirjeldatud protseduuri).
Vee soojenduse režiimi kasutamisel on normaalne, et vett kaitseklapi drenaaži avast tilkuda.
•
See tuleb avatud atmosfääri suunda jäetud lasta. Kõik abinõud joostud koguse äraviimiseks või kogumiseks võtta kahjude vältimiseks ning tuleb paragrahvi V punktis 2 nimetatud nõudeid mitte rikkuda. Klapp ja sellega seotud elemendid peavad külmetamise eest kaitstud olema.
Seadise soojendamise ajal on võimalik seadisest vihin tulla (keetmisvesi). See on normaalne ja ei
•
näita vigastust. Aja jooksul võimendub vihin ja selle tulemusena on paekivi kogunemine. Müra kõrvaldamiseks on vaja seadise ära puhastada. See teenus ei sisaldu garantiiteeninduses.
Tagamaks boileri korralikku toimimist tuleb kaitse- ja tagasilöögiklapi perioodiliselt üle vaadata ja
•
puhastada. Ventiil ei tohi olla ummistunud ning väga kareda vee puhul tuleb seda reeglipäraselt puhastada kogunenud katlakivist. See teenus ei kuulu garantiiajal teostatava korralise hoolduse alla.
Keelatud on mis tahes muudatuste tegemine boileri konstruktsioonis ja elektriskeemis. Kui selliseid muudatusi
on tehtud garantiiaja kestel, kaotab garantii otsekohe kehtivuse. Muudatused tähendavad mis tahes tootja poolt monteeritud elementide eemaldamist, lisaseadmete ühendamist boileri külge ja elementide vahetamist sama funktsiooniga muude elementide vastu, millel puudub tootja heakskiit.
Kui seadme toitejuhe on kahjustatud (kui selline on olemas), peab ohu vältimiseks selle välja
•
vahetama seadme tootja, hoolduskeskus või vastava pädevusega isik. Seadis on mõeldud kasutada alla ja üle 8-aastaste laste ja vähenenud füüsiliste, tunnete või
•
vaimuvõimega inimeste poolt või ilma kogemuseta ja teadmiseta inimeste poolt, kui nad oleksid järelevalve all või juhatatud vastavalt seadise turvalisele kasutamisele ja nad saaksid aru ohtudest, mis võivad tekkida.
Seadisega ei pea lapsed mängima.
•
Seadise puhastamine ja teenindamine ei pea toimuma ilma järelevalveta laste poolt.
•
66
Page 67
IV. APRAKSTS UN DARBOJAS
IIIerīce sastāv no korpusa, atloka apakšā / zem Agregāti vertikālu uzstādīšanas vai ārpuskopienas valstīm Agregāti horizontālā montāža, aizsargājošu plastmasas vāciņu un muguras pārspiediena vārsts.
1. Korpusa sastāv no tērauda ūdenstvertnē un apvalku (ārējais
apvalks), ar vielas blīvums poliuretāna termoizolāciju starp tām tīru, un divas ūdensvada caurules ar skrūvējamu G ½" piegādes auksta ūdens (zilā gredzens) un karstā ūdens izeja (ar sarkanu gredzenu).
Iekšējā tilpnē atkarībā no modeļa var būt divu veidu:
No mīksta tērauda aizsargātas ar īpašu stikla keramikas vai emaljas
•
pārklājumu Nerūsējošā tērauda
•
Vertikālā Agregāti var tikt integrēta ar siltummaini (indukcijas). Ieejas un izejas spoles atrodas laterāli cauruļu iekšā vītni G ¾“.
2. Atloka uzstādīts elektriskais sildītājs. Agregātos ar stikla keramikas
pārklājums ir uzstādīts un magnija aizsargs. Elektriskā sildītāja izmantota siltuma ūdens tvertnē un ko kontrolē termostats automātiski uzturēt noteiktu temperatūras. Ierīcei ir iebūvēts aizsardzību pret pārkaršanu (thermoswitch), kas izslēdz sildītāju no elektrotīkla, kad ūdens temperatūra sasniedz ļoti augstu vērtību. Gadījumā, ja to izsauca, ir nepieciešams sazināties ar dienestu.
3. Turp drošības vārsts novērš pilnīgu iztukšošanu ierīces, lai apturētu
piegādi aukstā ūdens no strāvas avota. Tas aizsargā ierīci no spiediena paaugstināšanās, ūdens traukā, lai vērtība pārsniedz pieļaujamo režīmā apkure (Pie paaugstinātas temperatūras ūdens paplašinās un spiediens
palielinās), atlaižot pārsniegums drenāžas caurumu.
Virzuļu drošības vārsts nepasargā vienības Pārejot no starpposms
spiedienam, kurš pārsniedz deklarēto uz ierīces.
V. UZSTĀDĪŠANU UN PIESLĒGUMS
UZMANĪBU! NEPAREIZA IERĪCES MONTĀŽA UN PIEVIENOŠANA
PADARĪS TO PAR BĪSTAMU AR SMAGĀM SEKĀM LIETOTĀJA VESELĪBAI UN PAT VAR IZRAISĪT NĀVI. TAS VAR IZRAISĪT ARĪ ĪPAŠNIEKA ĪPAŠUMA ZAUDĒJUMUS, KĀ ARĪ PĒC APŪDEŅOŠANAS, SPRĀDZIENA, UGUNSGRĒKA NODARĪS ZAUDĒJUMU TREŠAJĀM PERSONĀM. Montāža, pievienošana ūdensvadam un pievienošana elektriskās padeves tīklam ir jāizpilda serticētiem tehniķiem. Serticēts tehniķis ir persona, kurai ir attiecīgās kompetences, kuras ir noteiktas attiecīgās valsts normatīvajos
aktos.
1. Montāža
Ir ieteicams, ka ierīces uzstādīšanas ir tik tuvu uz vietu izmantot karstā ūdens, lai samazinātu siltuma zudumus cauruļvadā. Uzstādot vannas istabā tas jāuzstāda vietā, kas nav skalošanas ar ūdeni no dušas vai dušas klausuli. Uzstādot kļūt - vienību ir uzstādīts, kam plates uzstāda korpusa to (ja tie nav pievienoti būtu uzstādīts pēc pievienots bultskrūves). Apturēšana ir divu āķi (min. F 10 mm) droši nostiprinātiem pie sienas (nav iekļauta komplektā karājas). No kuriem plāksnes Agregāti vertikālās montāžas dizains ir universāls un ļauj attālums starp
āķiem ir 220-310 mm - att. 1a.
Lai nebojātu lietotājiem un trešajām personām, ja darbības
traucējumu sistēmā, lai nodrošinātu karstu ūdeni ierīces ir jāuzstāda telpās, kam grīdas izolāciju un ūdeņus kanalizācijā. Nekādā gadījumā nelieciet ierīci ar priekšmetiem, kas nav ūdensizturīgs. Uzstādot ierīci telpās bez grīdas izolācija ir vajadzīga, lai nodrošinātu to vannu
aizplūšana kanalizācijā.
Piezīme: drošības baļļa nav iekļauts komplektā un izvēlas lietotājs.
2. Pieslēgums boileru pie ūdensvads
Att.4: Ja: 1-ieplūdes caurules, 2 - spiediena samazināšanas vārsts, 3 mazinošu vārstuli (spiediens ūdensvada caurulē virs 0,6 MPa), 4 - vārstu, 5 - ar saiti uz piltuvi kanalizācijā, 6 - šļūteņu, 7 - iztukšošanas krāns no agregāta.
Pievienojot agregātu ar galvenajām līnijām, ir jāuzskata indikatīvu krāsainiem marķieriem / gredzeni / caurules: zils - aukstās / ienākošo / ūdens, sarkano - karsts / izejošo / ūdens.
Ir svarīgi, ka uzstādīšanu atpakaļplūsmas vārstu, kas tika iegādāts tvertnes. To novieto pie ieejas auksto ūdeni saskaņā ar bultiņu uz viņa ķermeņa, kas norāda virzienu uz ienākošā ūdens. Citu vārsti atstumtības un vārstam starp ierīci.
Izņēmums: ja vietējās regulas (normas) pieprasa izmantot citu
drošības vārstu vai iekārtu (kas atbilst EN 1487 vai EN 1489), tad tas ir jānopērk papildus. Ierīcei, kas atbilst EN 1487 maksimālam paziņotam darba spiedienam ir jābūt 0,7 MPa. Citiem drošības vārstiem, uz kuriem ir kalibrēts spiediens, spiedienam ir jābūt par 0,1 MPa zemākam par marķēto uz ierīces plāksnītes. Šajos gadījumos atgriezeniskais drošības vārsts, kas ir piegādāts ar ierīci, nav jāizmanto.
Nav pieļaujama bloķējoša armatūra starp atgriezenisko drošības
vārstu (drošības aprīkojumu) un ierīci.
67Latviešu
Neļauj vārstu roll vītņu garums virs 10 mm., citādi tas var izraisīt
kaitējumu jūsu vārstu un ir bīstama jūsu ierīces.
Atgriezeniskajam drošības vārstam un ūdens vadam līdz boilerim ir
jābūt aizsargātiem no sasalšanas. Ja drenē ar notekcauruli, tad tās brīvajam galam vienmēr ir jābūt atvērtam uz atmosfēru (nedrīkst būt nogremdētam). Arī notekcaurulei ir jābūt nodrošinātai pret sasalšanu.
Vērā citus / vecās / turp drošības vārstiem var izraisīt kaitējumu jūsu
instrumentu, un tie ir jāatceļ.
Jo agregāti vertikālās konstrukcijas drošības vārsts ir saistīts ar
ieplūdes caurules cast plastmasas panelī ierīci. Kad uzstādītas, tas ir tādā stāvoklī, kāds parādīts 2.
Uzpildes tvertni ar ūdeni, atverot krānu aukstā ūdens apgādes krāna ūdens, lai to un pieskarieties karstā ūdens sajaukšanās krāna. Pēc pildīšanas no maisītāja jābūt nepārtraukti plūst ūdens straumi. Jūs varat aizvērt karstā ūdens krānu. Ja jums ir atbrīvotas tvertne ir nepieciešams, lai vispirms atvienojiet strāvas padevi uz to. Pietura ūdens padevei uz šo iekārtu. Atver krānu uz karstā ūdens sajaukšanās krāna. Atvērt ventili 7 (Zīm. 4), lai drenāžas ūdens no tvertnes. Ja uzstādīšana nav uzstādīts, apkures agregāta var notecināt tieši no ieejas caurules, vispirms jāatvieno no elektrotīkls. Lejupielāde atloks ir normāli beigsies pāris ūdens litru palicis tvertnē.
Kas liekās jāveic pasākumi, lai novērstu bojājumus, no ūdens plūst.
Gadījumā, ja spiediens ūdensvada tīklā ir lielāks par norādīto augstāk paragrāfā I, tad ir nepieciešams montēt redukcijas ventili, savādāk pretējā gadījumā boileris nebūs izmantots pareizi. Ražotājs neuzņemas atbildību par problēmām, kas rodas tiem nepareizu darbību ierīci.
3. Elektrotīklam pieslēgums.
Pirms pagrieziena uz elektroenerģijas padeves, pārliecinieties, ka
ierīce ir piepildīts ar ūdeni.
3.1. Modeļiem aprīkots ar strāvas vadu komplektā ar kontaktdakšu
sakarā ir jāiesaistās kontaktu.
Atvienojiet barošanas avots ir izslēgšanas strāvas vadu.
Kontaktam ir jābūt pareizi pieslēgtam pie atsevišķa elektrības loka,
kuram ir drošinātājs. Tam jābūt iezemētam.
3.2. Ūdenssildītāji nokomplektēti ar barojošo vadu bez
kontaktdakšas
Ierīce ir japieslēdz stacionārai elektrības instalācijas pie atsevišķa strāvas tīkla, kam ir drošinātājs ar paziņotu nominālo strāvu 16А (20A jaudai > 3700W). Pieslēgumam ir jābūt patsāvīgam – bez kontakdakšas savienojuma. Strāvas tīklam ir jābūt ar drošinātāju un ar iebūvētu aprīkojumu, kas nodrošina visu polu atvienošanu, ja ir strāvas III kategorijas pārslodze. Barojošā vada dzīslu pieslēgšana ir jāveic sekojošā kārtībā:
dzīsla ar brūnas krāsās izolāciju – pie elektrības instalācijas (L) fāzes
•
dzīsla ar zilās krāsas izolāciju- pie elektrības instalācijas (N) neitrālās
•
fāzes dzīsla ar dzelteni- zaļo izolāciju – pie elektrības instalācijas ⏚.
•
aizsargvada
3.3. Ūdenssildītāji bez barojošā vada
Ierīce ir jāpieslēdz stacionārai elektrības instalācijai pie atsevišķa strāvas tīkla, kas ir nodrošināts ar drošinātāju ar paziņotu nominālo strāvu 16А (20A jaudai > 3700W). Pieslēgumu veic ar vienas dzīslas vara (cieto) vadu - 3x2,5 mm² vads ar kopējo jaudu 3000W (vads 3x4.0 mm² jaudai > 3700W). In elektriskās ķēdes, lai elektroapgādes, ir jābūt integrēta ierīce, kas nodrošina atdalīties visu polu ziņā pārspriegums III kategorijā.
Lai instalētu pilnvaras vadu elektrisko sildītāju, ir nepieciešams, lai novērstu plastmasas vāciņu. Pievienojoties spēka vadi jābūt atbilstot marķēšanās klemmam kā parādīts apakš:
fāzes – ar apzīmējumu A, vai А1, vai L, vai L1.
•
neitrālais - ar apzīmējumu N (B, vai B1, vai N1).
•
Ir svarīgi, ka aizsardzības diriģents savienojumu ar skrūvju savilcis
•
apzīmēti ar zīmi ⏚.
Pēc uzstādīšanas, plastmasas vāciņu vēlreiz!
Piezīmē 3.attēls: TS – termo poga; TR/EC - termostats/ Elektroniskais vadības bloks, S - sensors , R - sildītājs, F - atloku.
LV
Page 68
VI. AIZSARDZĪBA PRET KOROZIJU  MAGNIJA ANODU
LV
Magnija anodu vairogs vēl aizsargā iekšējo virsmu no tvertnes no korozijas. Tas ir objekts, tos periodiski nomaiņu. Ņemot vērā ilgtermiņa un drošu ekspluatāciju un Jūsu boileru ražotājs iesaka periodiski pārskatīt stāvokli magnija anodu ar kvalicētu tehniķi un, ja nepieciešams nomaiņu, to var izdarīt veicot periodisko uzturēšanu ierīci. Lai veiktu nomaiņu, sazinieties ar pilnvarotu servisa centru!
VII. DARBS AR IERĪCI.
Šai ierīcei ir četri galvenie darba režīmi: "Stand by", „sildīšana” – iestatītās temperatūras uzturēšana, "Smart Control" – nepārtraukts pašapmācības režīms ar automātisku sildīšanas temperatūras izvēli neatkarīgi no aktīvā darba režīma un „Smart Home " – attālinātam monitoringam un vadībai.
Kā papildu ekstru varam atzīmēt – skaņas signāls nospiežot taustiņus, drošība no boilera aizsalšanas, „Anti Legionella” funkcija.
1. Elektriskā boilera ieslēgšana
Pirms pirmās ierīces ieslēgšanas, pārliecinieties, ka ierīce ir pareizi pieslēgta elektriskajam tīklam un piepildīta ar ūdeni. Boilera pieslēgšana notiek ar ierīci, kura ir iebūvēta instalācijā, kura ir aprakstīta V paragrāfa
3.3. punktā vai kontakdakšas pieslēgšana rozetei (ja modelis ir ar vadu un kontaktdakšu).
2. Ierīces vadības panea apraksts
Lokālā vadība (Indoor)
Ierīcēm, kuras paredzētas darbam ar lokālo savienojumu bez vajadzības interneta pievienojumam, simbolu -
Piekļūšanu ierīcei var realizēt ar mobilo ierīci (tālruni, datoru, planšeti). Detalizētas instrukcijas ierīces attālinātai vadībai varat atrast instrukcijā "Lietošanas instrukcija iebūvēto bezvadu komunikācijas moduli (Wi­Fi)", kura ir Jūsu ierīces nokomplektējumā.
Vadība izmantojot internetu (Outdoor)
mirgo
.
1
2
3
Uz ierīces kontroles paneļa ir informācija par boilera darbību un stāvokli. Taustiņu un elementu apzīmējumi:
6
5
4
❶ - Kontroles panelis ❷ - Problēmu reģistrācijas indikators ❸ - Taustiņš „Stand by”/ "ON"; ❹ - Wi-Fi moduļa indikators ❺ - Darba režīma izvēles taustiņš ❻ - Iestatītās un esošās ūdens temperatūras indikators
3. Ierīces iestatījumi un vadība
Ierīces elektroniskās vadības ieslēgšana
Nospiediet taustiņu lai ieslēgtu ierīces vadību. Uz kontroles paneļa vizualizējas iestatītais darba režīms.
Nospiediet atkārtoti taustiņu lai izslēgtu elektronisko vadību. Tiek aktivizēts “Stand By” režīms un ierīce automātiski pāriet “Pret aizsalšanas” režīmā. Kontroles panelī paliek iedegts taustiņš , taustiņš ⯈ un Wi-Fi savienojuma indikators.
router
WLAN
Ierīcēm, kuras paredzētas darbam ar Wi-Fi tīklu un internetu, indikators ir apzīmēts ar simbolu - .
Detalizētas instrukcijas ierīces attālinātai vadībai varat atrast instrukcijā "Lietošanas instrukcija iebūvēto bezvadu komunikācijas moduli (Wi­Fi)", kura ir Jūsu ierīces nokomplektējumā.
Gadījumā, ja uz Jūsu kontroles paneļa nav Wi-Fi savienojuma indikatora, tad Jūsu rīcībā ir šo ierīču bāzes modelis. Jūs varat vadīt Jūsu ierīci „Manuālās vadības” režīmā uz kontroles paneļa.
Uzmanību! Lai izietu no "Attālinātam monitoringam un vadībai"
režīma ir jānospiež poga ⯈.
WLAN
Wi-Fi savienojuma indikators
•
Ierīcei ar iebūvētu Wi-Fi sakaru iekārtu ir iespēja pievienoties attālinātas vadības un monitoringa sistēmai reālā laikā. Ar Wi-Fi moduļa indikatoru Jums ir informācija par savienojuma aktivitāti.
Indikators būs iedegts nepārtraukti, kad ir Wi-Fi savienojums ar ierīci un mirgo, kad savienojums ir pārtraukts.
68
„Manuālās vadības” režīms
•
„Manuālās vadības” režīma izmantošana notiek ar taustiņu ⯈. Ierīces aktīvo režīmu un stāvokli rāda gaismas indikators uz kontroles paneļa.
Aktīvais režīms (iestatītā temperatūra) un temperatūras indikācijas skala:
Ar taustiņu ⯈ izvēlas darba režīmu. Jums ir iespēja izvēlēties vienu no četriem režīmiem 45 °C, 60 °C, ECO vai 75 °C .
Page 69
Katru reizi, kad nospiedīsiet šo taustiņu, secīgi tiek izvēlēts režīms,
45°C
75°C
60°C ECO
pārejot no viena uz otru no 45°C, 60°C, ECO vai 75°C sekojošā veidā:
45 °C režīmi
Šajā režīmā ierīce uzsilda ūdeni apmēram līdz 45 °C temperatūrai.. Uz kontroles paneļa gaismas indikators rāda atgriezenisku saiti par
veikto izvēli. Uzsilšanas laikā, mirgo gaismas skalas pirmais sektors. Sasniedzot iestatīto temperatūru skalas sektors deg nepārtraukti.
60 °C režīmi
Šajā režīmā ierīce uzsilda ūdeni apmēram līdz 60 °C temperatūrai.. Uz kontroles paneļa gaismas indikators rāda atgriezenisku saiti par
veikto izvēli. Uzsilšanas laikā, mirgo gaismas skalas pirmais un otrais sektors. Sasniedzot ūdens uzsilšanu līdz 45 °C, pirmais sektors deg nepārtraukti., bet otrais sektors turpina mirgot. Sasniedzot iestatīto temperatūru (60°С), skalas abi sektori deg nepārtraukti.
75 °C režīmi
Šajā režīmā ierīce uzsilda ūdeni apmēram līdz 75 °C temperatūrai. Uz kontroles paneļa gaismas indikators rāda atgriezenisku saiti par
veikto izvēli. Uzsilšanas laikā, mirgo gaismas skalas pirmais, otrais un trešais skalas sektors. Sasniedzot ūdens uzsilšanu līdz 45 °C, pirmais sektors deg nepārtraukti, un otrais sektors deg nepārtraukti, bet skalas trešais sektors turpina mirgot.. Sasniedzot iestatīto temperatūru (75°С), visa skala deg nepārtraukti.
 režīms(pašapmācības režīms)
Dotais darba režīms ir piemērots galvenokārt ja ir pastāvīgs ieradums attiecībā uz siltā ūdens izmantošanu (piemēram, mazgājieties katru dienu vienā un tajā pašā laikā). Lai ūdens sildītājs strādātu „Eco” režīmā, nospiediet taustiņu ⯈, līdz parādīsies uz kontroles paneļa gaismas indikācija ECO. Pirmajā nedēļā, kuras laikā notiek ierīces apmācībā atkarībā no mājas iemītnieku ieradumiem, ūdens uzsils līdz 70°С. Pēc šī perioda maksimālā ūdens uzsilšanas vērtība ir atkarīga no reālā ūdens patēriņa.
Uzsilšanas laikā, mirgo visa gaismas skala. Sasniedzot ūdens uzsilšanu līdz 45 °C, pirmais sektors deg nepārtraukti, let otrais un trešais sektors turpina mirgot. Sasniedzot ūdens uzsilšanu līdz 60 °C, arī otrais sektors deg nepārtraukti, bet trešais sektors turpina mirgot. Sasniedzot temperatūru 70°С, visa skala deg nepārtraukti.
„ECO” režīmā el. boileris izstrādā personīgu darba algoritmu, lai garantētu taupīgu enerģijas patēriņu, attiecīgi samazinot Jūsu rēķinus par elektrību, bet saglabājot maksimālu komfortu to lietojot.
Uzmanību! Elektriskais boileris TESY, kuru Jūs lietojat, ir ar
maksimāli augstu enerğijas klasi. Ierīces klase tiek garantēta tikai strādājot ierīcei ECO režīmā „Eko smart”, sakarā ar būtisko enerğijas ekonomēšanu, kura tiek ğenerēta.
Darba princips: pēc „ECO” režīma izvēles, ierīce izpētīs Jūsu ieradumus un pati izstrādās nedēļas programmu tā, lai nodrošinātu nepieciešamo Jums ūdens daudzumu attiecīgajā brīdī, kad tas Jums ir nepieciešams, bet arī tādā veidā, lai ekonomētu enerģiju un samazinātu Jūsu elektrības rēķinus. Darba principam ir nepieciešams pašapmācības periods, kurš ilgst vienu nedēļu, pēc tam „ECO” režīms automātiski atkārto izsekoto darba ciklu un sāk uzkrāt enerģijas ietaupījumus, neapdraudot Jūsu komfortu, kas pamatojās uz Jūsu ieradumu izpētes bāzes. Ierīce turpina pētīt Jūsu ieradumus un nepārtraukti pašapmācīt ies.
Gadījumā, ja bieži mainiet savus ieradumus, ierīcei nav iespējas izstrādāt visai precīzu algoritmu, kas garantētu jūsu komfortu un nodrošinātu silto ūdeni tieši tad, kad Jums tas ir nepieciešams.
Piezīme: Ja tiek pārtraukta strāvas padeve, tad ierīce saglabā iestatījumus līdz 12 stundām.
Nepieciešamības gadījumā vienreizējai ūdens sildīšanai līdz maksimālai temperatūrai, ja ir aktivizēts ECO režīms, izvēlieties 75 °C režīmu. Pie šīs izmaiņas ECO algoritms bus saglabāts. Atgriežoties atkal ECO režīmā, ūdens sildītāja darbs turpinās izvēlētajā algoritmā.
„Pretaizsalšanas” funkcija
•
„Pretaizsalšanas” funkcija ir aktīva "Stand By" režīmā. Ja vēlaties izmantot ūdens sildītāju ilgākam laikam, tad pasargājiet
tā saturu no aizsalšanas nospiežot taustiņu , lai aktivizētu funkciju
„Pretaizsalšanas”, kad ūdens sildītājs uzturēs ūdens temperatūru apmēram 10 °C.
SVARĪGI: Ierīces elektriskās sistēmas barošanai ir jābūt ieslēgtai.
Drošbas vārstam un ūdensvadam, kas to savieno ar boileri, obligāti
ir jābūt.
„RŪPNĪCAS IESTATĪJUMU ATGRIEŠANAS” funkcija
•
Lai izpildītu šo funkciju ir svarīgi, lai boileris būtu režīmā "Stand by". Tas tiek realizēts ilgstoši nospiežot pogas + ⯈ minimums 10 sekundes. Šajās 10 sekundēs Jums jādzird divi skaņu signāli. Pirmais ir „tests”, iedegsies uz paneļa visi simboli un aizturot nospiestās pogas dzirdēsiet otro signālu, kurš tagad simbolizē, ka esat atgriezušies pie rūpnīcas iestatījumiem.
„Anti Legionella” funkcija
•
Zemā ūdens temperatūra boilerī veido labvēlīgu vidi mikroorganismu attīstībai un jo sevišķi Legionellas baktērijai, kura var būt ārkārtīgi bīstama cilvēku veselībai.
Anti Legionella funkcija/Dezinfekcija ir novatoriska funkcija un ieslēdzās ar mērķi aizsargāt boileri no baktērijām siltajā ūdenī.
Gadījumā, ja 7 dienas ūdens temperatūra ūdens sildītājā nesasniedz 65 °C, ieslēdzās Anti Legionella funkcija. Ūdens sildītājā ūdens tiek uzsildīts līdz 65 °C un tā tiek uzturēta 60 minūšu laikā.
4. Reistrētas problēmas
Reģistrētas problēmas gadījumā ierīcē visi simboli izdziest. Simbols ⚠ uz paneļa iedegās un sāk mirgot. Vienlaicīgi ar to ierīces sildelements izslēdzās (ierīce pārstāj sildīt) un darba režīma indikators izdziest. Dažādas kļūdas ir kodētas ar dažādu skaitu simbolu iedegšanos (mirgo N reizes un izdziest 2 sekundēs).
Kļūdu saraksts un to kodi:
Kļūdas kods Kļūdas nosaukums
mirgo1 reizi kļūda 1 Apakšējais sensors ir pārtraukts
Mirgo 2 reizes kļūda 2 Apakšējam sensoram ir īssavienojums
Mirgo 3 reizes kļūda 3 Augšējais sensors ir pārtraukts
Mirgo 4 reizes kļūda 4 Augšējam sensoram ir īssavienojums
Mirgo 5 reizes kļūda 5 Ieslēgts sildelements bez ūdens
Mirgo 6 reizes kļūda 6 Datuma un laika uzstādīšana
Uzmanību! Reģistrētas problēmas gadījumā ierīcē " kļūda 6":
Ir nepieciešams atrast virszemes bezvadu tīklu, ko izstaro boilers:
"TCHхххххххх" un tai ir jāpievienojās.
Piezīme: ja redzat kādu no augstāk norādītajām kļūdām, lūdzu sazinieties ar serticētu servisu! Servisi ir norādīti garantijas kartē.
VIII. PERIODISKĀS UZTURĒŠANAS
Normālas ekspluatācijas laikā Agregātu, reibumā augsta virsmas temperatūra sildītāja atlika kaļķakmens. Šī pasliktina siltuma nodošanu starp siltumu un ūdeni. Virsmas temperatūra sildītāja un tās apkārtnē palielinās. Šķiet tipisks trokšņu / verdoša ūdens. Termostats sāk ieslēgt un izslēgt biežāk. Tā ir „viltus“ aktivizēšanas temperatūras aizsardzību. Tādēļ šīs vienības ražotājam ieteicams prolaksei ik pēc diviem gadiem ar savu agregātu, ko pilnvarotajā servisa centrā vai bāzes nometnē, pakalpojums ir jāmaksā klientam. Šī uzturēšana ir jāiekļauj tīrīšanas un anoda aizsargs pārbaudes (ūdens sildītājiem ar keramisko pārklājumu), kas, ja nepieciešams, nomainiet ar jaunu.
Lai notīrītu ierīci, izmantojiet mitru drāniņu. Neizmantojiet tīrošos līdzekļus, kas satur abrazīvas vai šķīdinošas vielas. Neaplejiet ierīci ar ūdeni.
Ražotājs nav atbildīgs par jebkādām sekām, kas izriet no saskaā ar šo instrukciju.
Vadlīnijas par vides aizsardzību
Vecās ierīces ir vērtīgus materiālus un tādēļ to nedrīkst izmest kopā ar sadzīves atkritumiem! Mēs lūdzam jūs sadarboties ar savu aktīvu līdzdalību vides aizsardzībā un nosūtīt vienību
organizēto iepirkumu punktiem (ja tāds ir).
LV
69Latviešu
Page 70
KASUTAMIS JA HOIDMISE JUHEND
EE
Lugupeetud klient! TESY tiim õnnitleb Teid õnnestunud ostu puhul. Loodame, et Teie uus
seade muudab Teie kodu mugavamaks. Käesoleva tehnilise kirjelduse ja kasutusjuhendi eesmärk on tutvustada
Teid kõnealuse tootega ning selle õige paigaldamise ja kasutamisega. Need juhised on mõeldud ka kasutamiseks kvalitseeritud hooldustehnikutele, kes teostavad esialgse paigalduse ning võtavad seadme rikke puhul selle lahti ja parandavad ära. Käesolevas juhendis sisalduvate juhiste ja soovituste järgimine on ostja huvides ning kujutab endast ühte garantiitingimust, mis on esitatud garantiikaardil.
Palun arvestage sellega, et käesoleva juhendi instruktsioone kinnipidamine on eelkõige ostja huvi pärast, kuid koos sellega on ka see üks garantiikaardil antud garantiitingimustest, selleks, et ostja võiks tasuta garantiiteenindust kasutada. Tootja ei vastuta seadise vigastuste ja võimalike kahju eest, mis on tekitatud kasutamise ja/või paigaldamise tulemusena, mis ei vasta selle juhendi instruktsioonidele ja juhistele.
Elektriboiler vastab normide EN 60335-1 ja EN 60335-2-21 nõudmistele.
I. ETTENÄHTUD KASUTUSALA
Seade on ette nähtud kuuma vee tootmiseks koduses majapidamises, mis on varustatud veetorustikuga, milles olev surve ei tõuse üle 6 bar (0,6 MPa). Seadis on mõeldud kasutamiseks ainult kaetud ruumides, kus temperatuur ei lange alla 4°C ning ei ole mõeldud pidevas kestvas režiimis töötada.
III. TÄHTSAD JUHISED
Boileri asukoht peab olema vähemalt tavalise tuleohutuskindlusega ruumides.
•
Enne küttekeha sisselülitamist veenduge alati, et boiler on täidetud veega.
•
Seadis on mõeldud töötada piirkondades, kus vee kõvadus on kuni 10°dH. Juhul kui paigaldatakse kõvema vee piirkonda, on võimalik väga kiire paekivi sadestuste kogunemine, mis tekitavad tüüpilist müra soojendamisel ning kiire elektriosavigastus. Kõvema vee piirkondade jaoks soovitatakse seadise iga aasta paekivi sadestustest ära puhastada ja kuni 2 kW kütja võimsusega kasutada.
II. TEHNILISED ANDMED
1. Nimimaht, liitrit - vt seadme andmesilti.
2. Nimipinge, volti - vt seadme andmesilti.
3. Tarbitav nimivõimsus - vt seadme andmesilti.
4. Nimirõhk - vt seadme andmesilti
See ei ole veetorustiku rõhk. See on saadetise peale märgitud rõhk
ja on seotud turvalisuse standartide nõuetega.
5. Boileri tüüp - suletud tüüpi soojusakumulatsiooniga boiler,
soojusisolatsiooniga.
6. Päeva elekrti tarbimine – vaata Lisa I
7. Märgitud laadimisproil – vaata Lisa I
8. Segatud vee kogus 40 kraadiga V40 – vaata Lisa I
9. Termostaadi maksimaalne temperatuur – vaata Lisa I
10. Vaikimisi sätitud temperatuuri seadmised – vaata Lisa I
11. Energia efektiivsus vee soojendamisel – vaata Lisa I
TÄHELEPANU! SEADME EBAÕIGE PAIGALDUS JA ÜHENDAMINE TEEVAD SELLE OHTLUKUKS TÕSISTE TERVISE
TAGAJÄRJETEGA JA SEE VÕIB OLLA ISEGI KASUTAJATELE SURMAV. SEE VÕIB KA OLLA KAHJULIK KASUTAJATE VARALE JA KOLMANDATE ISIKUTE VARALE, TEKITATUD UPUTUSE, PLAHVATUSE VÕI TULEKAHJU TULEMUSENA. Paigaldus, ühendamine torustikuga ja liitumine elektrivõrguga peavad olema tehtud kvalitseeritud tehnikute poolt. Kvalitseeritud tehnik on isik, kel on vastavad oskused vastava riigi siseriiklike õigusnormide kohaselt
Boileri ühendamisel elektrivõrku pöörake tähelepanu kaitsemaanduse õigele ühendamisele.
•
Kui on olemas võimalus temperatuuri langemiseks alla 0 °C, tuleb boiler täielikult tühjendada,
•
tõstes üles kaitse-ja tagasilöögiklapi hoova(vt osas IV jaotises 2 „Boileri toruühendused“ kirjeldatud protseduuri).
Vee soojenduse režiimi kasutamisel on normaalne, et vett kaitseklapi drenaaži avast tilkuda.
•
See tuleb avatud atmosfääri suunda jäetud lasta. Kõik abinõud joostud koguse äraviimiseks või kogumiseks võtta kahjude vältimiseks ning tuleb paragrahvi V punktis 2 nimetatud nõudeid mitte rikkuda. Klapp ja sellega seotud elemendid peavad külmetamise eest kaitstud olema.
Seadise soojendamise ajal on võimalik seadisest vihin tulla (keetmisvesi). See on normaalne ja ei
•
näita vigastust. Aja jooksul võimendub vihin ja selle tulemusena on paekivi kogunemine. Müra kõrvaldamiseks on vaja seadise ära puhastada. See teenus ei sisaldu garantiiteeninduses.
Tagamaks boileri korralikku toimimist tuleb kaitse- ja tagasilöögiklapi perioodiliselt üle vaadata ja
•
puhastada. Ventiil ei tohi olla ummistunud ning väga kareda vee puhul tuleb seda reeglipäraselt
alla.
Keelatud on mis tahes muudatuste tegemine boileri konstruktsioonis ja elektriskeemis. Kui selliseid muudatusi
on tehtud garantiiaja kestel, kaotab garantii otsekohe kehtivuse. Muudatused tähendavad mis tahes tootja poolt monteeritud elementide eemaldamist, lisaseadmete ühendamist boileri külge ja elementide vahetamist sama funktsiooniga muude elementide vastu, millel puudub tootja heakskiit.
Kui seadme toitejuhe on kahjustatud (kui selline on olemas), peab ohu vältimiseks selle välja
•
vahetama seadme tootja, hoolduskeskus või vastava pädevusega isik. Seadis on mõeldud kasutada alla ja üle 8-aastaste laste ja vähenenud füüsiliste, tunnete või
•
vaimuvõimega inimeste poolt või ilma kogemuseta ja teadmiseta inimeste poolt, kui nad oleksid järelevalve all või juhatatud vastavalt seadise turvalisele kasutamisele ja nad saaksid aru ohtudest, mis võivad tekkida.
Seadisega ei pea lapsed mängima.
•
Seadise puhastamine ja teenindamine ei pea toimuma ilma järelevalveta laste poolt.
•
70
Page 71
IV. KIRJELDUS JA TÖÖPÕHIMÕTE
Seade koosneb korpusest ja põhjaäärikust (vertikaalseks paigaldamiseks mõeldud boilerite puhul) või külgäärikutest (horisontaalseks paigaldamiseks mõeldud boilerite puhul), plastikust kaitsepaneelist ja kaitseklapist.
1. Korpus koosneb terasmahutist (veepaagist) ja kestast (välisest
koorikust), mille vahel on soojusisolatsioon - ökoloogiliselt puhas suure tihedusega polüuretaanvaht ning kahest torust keermega G½“
- üks neist (tähistatud sinise rõngaga) külma vee sissevooluks ja teine (tähistatud punase rõngaga) kuuma vee väljavooluks.
Sisepaak võib olla kahte liiki, sõltuvalt boileri tüübist:
Valmistatud süsinikterasest ja kaitstud korrosiooni eest
•
klaaskeraamilise kattekihiga Valmistatud roostevabast terasest
•
Vertikaalsed boilerid võivad olla varustatud sisseehitatud soojusvahetustoruga (boileritoruga). Boileritoru sisend ja väljund asuvad külgedel ning kujutavad endast G ¾“ keermega torusid.
2. Äärik on varustatud elektri-küttekeha ja termostaadiga.
Klaaskeraamilise kattekihiga boileri küttekehad on varustatud magneesiumist kaitseanoodiga.
Boilerit kasutatakse paagis oleva vee kuumutamiseks ja seda juhib termostaat, mis automaatselt hoiab seadistatud temperatuuri. Termostaadil on sisseehitatud ohutusseadis, mis lülitab boileri kütte välja, kui temperatuur boileris saavutab piirväärtuse.
3. Kaitse- ja tagasilöögiklapp takistab seadet täieliku tühjenemise eest
juhul kui külma vee varustus on katkenud. Samuti kaitseb ventiil seadet surve tõusu eest üle lubatud piiri vee kuumenemise käigus (Surve kasvab koos temperatuuri tõusuga), vabastades üleliigse surve läbi väljalaskeava.
Kaitse- ja tagasilöögiklapp ei saa kaitsta seadet juhul kui surve
veevärgis tõuseb üle seadme jaoks lubatud piiri.
V. PAIGALDAMINE JA SISSELÜLITAMINE
TÄHELEPANU! SEADME EBAÕIGE PAIGALDUS JA ÜHENDAMINE
TEEVAD SELLE OHTLUKUKS TÕSISTE TERVISE TAGAJÄRJETEGA JA SEE VÕIB OLLA ISEGI KASUTAJATELE SURMAV. SEE VÕIB KA OLLA KAHJULIK KASUTAJATE VARALE JA KOLMANDATE ISIKUTE VARALE, TEKITATUD UPUTUSE, PLAHVATUSE VÕI TULEKAHJU TULEMUSENA. Paigaldus, ühendamine torustikuga ja liitumine elektrivõrguga peavad olema tehtud kvalitseeritud tehnikute poolt. Kvalitseeritud tehnik on isik, kel on vastavad oskused vastava riigi siseriiklike õigusnormide kohaselt
1. Paigaldamine
Soovitame paigaldada seadme kuuma vee kasutuskoha lähedusse, et vähendada soojuskadusid torudes. Kui seade paigaldatakse vannituppa, tuleb välistada seadme märjakssaamine duši kasutamisel. Seade kinnitatakse seinale paigaldusnurgikute abil, mis kinnitatakse seadme korpuse külge (kui nurgikud ei ole boileri kere külge kinnitatud, tuleb need sinna kaasasolevate poltide abil kinnitada. Seadme riputamiseks kasutatakse kahte konksu (läbimõõduga vähemalt 10 mm) (ei kuulu seadme tarnekomplekti). Paigaldusnurgikud boileri vertikaalseks paigaldamiseks on universaalse konstruktsiooniga ja lubavad kasutada konksude vahet 220 kuni 310 mm ­joonis 1a.
Et ära hoida veekahjustusi kasutajale ja kolmandale isikule tõrgete
tekkimisel kuumaveesüsteemis, peab paigaldusruumi põrand olema varustatud hüdroisolatsiooni ja torudrenaažiga. Ärge hoidke boileri all mitte mingil juhul vett mittekannatavaid esemeid. Juhul kui paigaldusruumis ei ole põrandal hüdroisolatsiooni, tuleb seadme alla paigaldada kaitsenõu koos torudrenaažiga.
Hoiatus: seadme tarnekomplektis ei ole kaitsenõud ning kasutaja
peab selle ise hankima.
2. Boileri ühendamine veetorustiku külge
Joonis 4a - vertikaalse paigalduse jaoks. Tähised: 1. sisendtoru; 2. kaitseklapp; 3 rõhualandusklapp (kui surve
veevärgis on 0,6 MPa); 4 - stoppventiil; 5 - kanalisatsioonisüsteemiga ühendatud lehter; 6 – voolik; 7 - Tühjenduskraan
Boileri ühendamisel veetorustikuga pidage silmas torude värvilisi märgistusi: sinine: külma (siseneva) vee jaoks; punane: kuuma (väljuva) vee jaoks.
Boileriga kaasasoleva tagastusklapi külgeühendamine on kohustuslik. Kaitse- ja tagasilöögiklapp tuleb monteerida külma vee sisenemistoru külge, pidades kinni klapi kerele stantsitud noole suunast (peab vastama siseneva vee suunale). Kaitse- ja tagasilöögiklapi ja boileri vahele ei tohi monteerida mingeid täiendavaid kraane ega ventiile.
Erand: Kui kohalikud regulatsioonid (normid) nõuavad muude
kaitseklapi või seadme kasutamist (vastavalt EN 1487 või EN
1489), siis tuleb see lisana osta. EN 1487 vastavatele seadiste jaoks peab maksimaalne töörõhk 0.7 MPa olema. Muude kaitseklappide jaoks peab rõhk millele on kalibreeritud olema 0.1 MPa alla seadise sildi markeeritud rõhku. Sellistel juhtudel ei pea seadise juurde vastastikku kättetoimetatavat kaitseklappi kasutama
Muud tüüpi (nt vanade) kaitse- ja tagasilöögiklapi kasutamine või
olemasolu võib seada ohtu Teie boileri ning need tuleb seetõttu eemaldada.
Muud pidurdavat töörista ei lasta vastastiku kaitseklapi
(kaitseseadme) ja seadise vahel.
Kaitse- ja tagasilöögiklapi keeramine otsakute külge pikemalt kui
10 mm ei ole lubatud; vastasel juhul võivad need vigastada klappi
ja ohustada Teie seadet.
Vertikaalselt monteeritavate boilerite kaitseklapi ühendamisel
siseneva toruga peab seadme plastikust kaitsepaneel olema
eemaldatud. Peale monteerimist peaks see olema Pildil 2 näidatud
asendis.
Vastastik kaitseklapp ja torustik sellest boilerisse peavad kaitstud
olema külmetamise eest. Voolikuga drenaaži juhul peab vaba ots alati avatud atmosfääri suunda (mitte vajutud) olema. Voolik peab ka kaitstud olema külmetamise eest.
Kui avate kraani, mis ühendab seadet külmaveetorustikuga ning segisti kuumaveekraani, täidab segisti boileri veega. Kui boiler on veega täitunud, peab segistist (kuumavee poole pealt ) hakkama voolama ühtlane veejuga. Nüüd võite segisti sulgeda.
Kui soovite boilerit tühjendada, peate kõigepealt välja lülitama selle küttekeha. Vee pealevool veevärgist tuleb esmalt katkestada ning segisti kuumaveekraan avada. Kraan 7 (joonised 4a) tuleb avada, et vesi boilerist välja voolaks. Kui sellist kraani ei ole torustikku paigaldatud, saab vee välja lasta järgmiselt:
mudelid, millel on hoovaga kaitseklapp – vee väljalaskmoseks
•
boilerist tõstke kaitse-/tagasilöögiklapi hooba. Vesi vooblab välja kaitse-/tagasilöögiklapi tühjendsusavast;
mudelid, millel on hoovaga kaitseklapp – vee saab välja lasta otse
•
boileri poitetorust, lahutades boiler eenevalt veevägist.
Kui eemaldate ääriku, jookseb välja veel mitu liitrit boilerisse jäänud vet; see on täiesti normaalne.
Võtke tarvitusele meetmed kaitsmaks põrandat väljalasketorust
nirisenud vee eest.
Juhul kui rõhk torustiku süsteemis ületab paragrahvis I nimetatud väärtust, siis on vaja vähendavat ventiili paigaldada, muidu boiler ei oleks õigesti kasutatud. Tootja ei vastuta probleemide eest, mis tekivad seoses seadme ebaõige kasutamisega.
3. Boileri ühendamine elektrivõrku.
Enne toite sisselülitamist veenduge, et boiler on vett täis.
3.1. Mudelid, mille toitekaabel on varustatud pistikuga, lülituvad
sisse pistiku torkamisel pistikupesasse.
Nende väljalülitamine toimub pistiku väljatõmbamisega pesast.
Juhul kui rõhk torustiku süsteemis ületab paragrahvis I nimetatud
väärtust, siis on vaja vähendavat ventiili paigaldada, muidu
boiler ei oleks õigesti kasutatud.
3.2. Varustatud elektrivarustuse juhtmega ilma pistikuga veekeetjad
Seadis peab ühendatud olema eraldi statsionaarse elektriinstallatsiooni elektriringiga, mis on kindlustatud kuulutatud nominaalse elektrivooluga 16А (20A võimsuse > 3700W korral) kaitsjaga. Ühendus peab püsiv olema, ehk ilma pistiku ühendamisteta. Elektriring peab olema kindlustatud kaitsjaga ja sisse ehitatud seadmega, mis tagab kõikide poolte lahti ühendamist kategooria III ülepingutuse korral.
Seadise elektrivarustuse juhtmete ühendamine tuleb toimuda:
Pruuni isolatsiooni juhe: elektriinstallatsiooni faasijuhtmega (L)
•
Sinine isolatsiooni juhe: elektriinstallatsiooni neutraalse juhtmega (N)
•
Kollase-rohelise juhe: elektriinstallatsiooni kaitsejuhtmega ⏚.
•
3.3. Veekeetja ilma elektrivarustuse juhtmeta
Seadis peab ühendatud olema eraldi statsionaarse elektriinstallatsiooni elektriringiga, mis on kindlustatud kuulutatud nominaalse elektrivooluga 16А (20A võimsuse > 3700W korral) kaitsjaga. Ühendamine toimub vaskjuhtmetega (kõvade juhtmetega): juhe 3x2,5 mm² kogu 3000W võimsuse jaoks (juhe 3x4.0 mm² > 3700W võimsuse jaoks).
Seadet toitvas elektrivõrgus peab olema seade, mis lubab kõikide pooluste väljalülitamist kategooria III ülepinge puhul. Toitejuhtme ühendamiseks boileri külge eemaldage plastkaas (Joonis 2). Tarnimisjuhtide ühendamine peab olema vastavalt klemmide markeerimisele:
faasijuht – A või A1 või L või L1 tähisisele;
•
neutraalne – N (B või B1 või N1) tähisele.
•
Kaitsemaandus peab kindlasti olema ühendatud kruvi alla, millel on
•
tähis ⏚.
Pärast ühendamist pange plastkate tagasi oma kohale!
Selgitused joonise 3 juurde: TS - termolüliti; TR/EC - termoregulaator/ Elektroonilise reguleerimisseadmega; S - sensor ; R - küttekeha; F - äärik;
EE
71Eesti
Page 72
VI. KORROSIOONIVASTANE MAGNEESIUMANOOD
EE
Magneesiumanood aitab kaitsta veepagi sisepinda korrosiooni eest. Anood on element, mis on ette nähtud kulumiseks ja mis kuulub perioodilisele asendamisele. Boileri pikaajalise ja avariideta kasutuse huvides soovitab tootja, et kvalitseeritud hooldustehnik kontrolliks perioodiliselt magneesiumanoodi seisukorda ja vahetaks selle vajaduse korral välja ning et see toimuks koos boileri ennetava hooldusega. Anoodi vahetuseks pöörduge lähima volitatud teeninduskeskuse poole!
VII. KASUTAMINE .
Sel seadmel on neli „Stand by" põhirežiimi: „Soojendamine“ – seadistatud temperatuuri hoidmiseks, „Smart Control" – pidevalt iseõppiv režiim automaatse soojendamise temperatuuri valimisega, olenemata aktiivsest töörežiimist ja „Smart Home " – kaugjärelevalve ja kaugjuhtimise jaoks.
Lisaoptsioonidena võib meenutada helisignaali nuppudele vajutades, boileri kaitsmist külmumise eest, „Anti-Legionella“ funktsiooni.
1. Elektriboileri sisselülitamine
Enne aparaadi esmast sisselülitamist kontrollige, kas aparaat on õigesti ühendatud elektrivõrguga ja täis vett. Boileri sisselülitamine toimub seadme kaudu, mis on sisse ehitatud installatsioonis, nagu kirjeldatud paragrahvi V, punktis 3.3 või pistik pistikupesaga ühendamine (kui mudel on kaabli ja pistikuga).
2. Aparaadi juhtimiseks juhtpaneeli kirjeldus
Kohalik juhtimine (Indoor)
Seadmetel, mis on ettenähtud töötada kohaliku ühendusega, ilma et oleks vaja interneti ühendust, Sümbol hakkab vilkuma .
Juurdepääs seadmesse saab luua mobiilseadmete (telefoni, tableti, arvuti) kaudu. Üksikasjalikke juhised seadme kaugjuhtimise kohta leiate käsiraamatust, mis on tarnitud Teie seadme komplektis - " Juhised sisseehitatud traadita WiFi-kommunikatsiooni mooduli kasutamiseks".
Juhtimine interneti kaudu (Outdoor)
1
2
3
Seadme juhipaneelil on info boileri seisundist. Nuppude ja elementide tähistus:
6
5
4
❶ - Juhipaneel ❷ - Registreeritud vea näitaja ❸ - „Stand by”/ „ON" nupp; ❹ - WiFi-mooduli näitaja ❺ - Töörežiimi valimise nupp ❻ - Seadistatud ja tegeliku veetemperatuuri näitaja
3. Seadme seadistused ja juhtimine
Seadme elektroonilise juhtimise sisselülitamine
Vajutage nupule seadme juhtimise sisselülitamiseks. Juhipaneelil visualiseerub seadistatud töörežiim.
Vajutage nupule elektroonilise juhtimise väljalülitamiseks. Režiim „Stand By” aktiveerub ja seade lülitab end automaatselt sisse „Kaitse külmumise eest“ funktsiooni. Juhipaneelile jääb valgustatud nupp , nupp ⯈ ja WiFi-ühenduse näitaja.
router
WLAN
Seadmetel, mis on ettenähtud töötada WiFi-võrkudega ja interneti ühendusega, on näitaja sümboliga - esindatud .
Üksikasjalikke juhised seadme juhtimise interneti kaudu kohta leiate käsiraamatust, mis on tarnitud Teie seadme komplektis - " Juhised sisseehitatud traadita WiFi-kommunikatsiooni mooduli kasutamiseks".
Juhul, kui WiFi-ühenduse näitaja puudub Teie juhipaneelil, siis on Teil selle valiku seadmete põhimudelit. Siis saate Teie seadet juhtida „Käsitsi juhtimine“ režiimis juhipaneeli kaudu.
Tähelepanu! „Kaugjärelevalve ja kaugjuhtimise jaoks“ režiimist
välja minemiseks sisselülitamiseks tuleb vajutada nupule ⯈.
WLAN
WiFi-ühenduse näitaja
•
Seadmed, mil on sisseehitatud WiFi- sidevahendit, saavad end ühendada kaugjuhtimis- ja kaugjärelevalvesüsteemi reaalajas. WiFi-mooduli näitaja kaudu on Teil infot ühenduse aktiivsuse kohta.
Näitaja põleb pidevalt, kui on loodud WiFi-ühendus seadmega ja vilgub, kui ühendus on katkestatud.
72
„Käsitsi juhtimine“ režiim
•
Juhtimine „Käsitsi juhtimine“ režiimis toimub ⯈ nupuga. Seadme aktiivne režiim ja olemasoleva seisund on näidatud juhipaneelil valgusnäitaja kaudu.
Aktiivne režiim (seadistatud temperatuur) ja temperatuuri näidustuse skaala:
⯈ nupu kaudu valitakse töörežiim. Te saate ühe neljast režiimi valida: 45 kraadi, 60 kraadi, ECO või 75 kraadi.
Page 73
Igakord, kui vajutate sellele nupule, valitakse režiim järjestuses, mis
45°C
75°C
60°C ECO
läheb üle 45 kraadi, 60 kraadi ECO või 75 kraadi järgnevalt:
45 kraadi režiimid Selles režiimis soojendab seade vett kuni umbes 45 kraadini. Juhupaneelil annab valgusnäitaja tagasisideme tehtud valiku kohta.
Soojendamise ajal vilgub esimene valgusskaala sektor. Seadistatud temperatuuri jõudmisel, põleb skaala sektor pidevalt.
60 kraadi režiimid Selles režiimis soojendab seade vett kuni umbes 60 kraadini. Juhupaneelil annab valgusnäitaja tagasisideme tehtud valiku kohta.
Soojendamise ajal vilgub valgusskaala esimene ja teine sektor. Vee soojendamisel 45 kraadini, põleb esimene sektor pidevalt ning teine skaala sektor vilgub edasi.
Seadistatud temperatuuri (60 kraadini) jõudmisel, põlevad mõlemad skaala sektorid pidevalt.
75 kraadi režiimid Selles režiimis soojendab seade vett kuni umbes 75 kraadini. Juhupaneelil annab valgusnäitaja tagasisideme tehtud valiku kohta.
Soojendamise ajal vilgub valgusskaala esimene ja teine sektor. Vee soojendamisel 45 kraadini, põleb esimene sektor pidevalt ning teine ja kolmas skaala sektorid vilguvad edasi. Vee soojendamisel 60 kraadini, põleb ka teine sektor pidevalt ning kolmas skaala sektor vilgub edasi.
Seadistatud temperatuuri (75 kraadini) jõudmisel, põleb terve skaala pidevalt.
ЕСО režiimid (iseõppiv režiim) See töörežiim on sobiv kõigepealt kindlate harjumuste olemasolu korral
soojavee tarbimise suhtes (näide: Te käite duši all iga päev umbes samal kellaajal). Veesoojendi „Eco“ režiimis töötamiseks vajutage ⯈ nupule kuni valguse näidustuse ЕСО ilmumiseni juhipaneelil. Esimese nädala jooksul, mil toimub seadme iseõppe majapidamise harjumuste järgi, saab vesi kuni 70 kraadini soojendatud. Pärast seda aega on maksimaalne vee soojendamise väärtus tegeliku vajaduse järgi.
Soojendamise ajal vilgub terve valgusskaala. Vee soojendamisel kuni 45 kraadini, põleb esimene sektor pidevalt ja teine ja kolmas skaala sektorid vilkuvad edasi. Vee soojendamisel 60 kraadini, põleb ka teine sektor pidevalt ning kolmas skaala sektor vilgub edasi.
70 kraadini jõudmisel, põleb terve skaala pidevalt. „ECO“ režiimides töötab elektriboiler oma tööalgoritmi välja
energiakulude säästmiseks ja seega Teie elektriarve vahendamiseks, aga mugavust säilitamiseks maksimaalselt töötamise ajal.
Tähelepanu! Teie oma elektriboileril TESY on maksimaalselt kõrge
energiaklass. Aparaadi energiaklass on tagatud üksnes aparaadi
töötamisel ECO („Öko targ”) režiimis, oluliste energiasäästude pärast, mis
tekkivad.
Töötamisviis: pärast „Öko“ („Eco“) režiimi valimist õpib seade Teie harjumused ära ja töötab ise nädalaprogrammi välja, et Teile vajaliku veekoguse tagada vastaval hetkel, mil Teil on seda vaja ning ka energiasäästu tagada ja Teie elektriarve vähendada. Töötamisviis vajab iseõppe aega, mis kestab üks nädal ja pärast seda kordab „Eco“ režiim automaatselt väljauuritud töötsükli ning hakkab energiasäästu koguda, ilma et Teie mugavust rikkuda, mis on arvutatud Teie väljauurimise harjumuste baasil. Seade uurib Teie harjumusi edasi ja õpib end ise pidevalt.
Juhul, kui Te Teie harjumusi tihti muudate, ei saaks seade päris täpset algoritmi välja töötada, mis tagaks Teie mugavuse ja soojavee täpselt hetkel, mil Teil oleks seda vaja.
Märkus: Elelktrivarustuse katkestamise korral salvestab seade seadistused kuni 12 tunni jooksul.
Kui on vaja ühekordsest veesoojendamisest maksimaalse temperatuurini, aktiveeritud ECO režiimi korral, valige 75 kraadi režiimi. Algoritm on salvestatud sel muutusel. ECO režiimi tagasiminekul töötab veesoojendi edasi väljatöötatud algoritmi järgi.
„Kaitse külmumise eest“ funktsioon
•
„Kaitse külmumise eest“ funktsioon on aktiivne „Stand By" režiimis. Kui Te ei kavatse veesoojendit pikaks ajaks kasutada, tuleb selle sisu
külmumise eest kaitsta nupule vajutamisega "aitse külmumise eest" funktsiooni aktiveerimiseks ning veesoojendi hoiab umbes 10 kraadi veetemperatuuri.
„VAIKIMISE SEADISTUSTE TAGASTAMINE“ funktsioon
•
Selle funktsiooni saavutamiseks on tähtis, et boiler oleks „Ootamisrežiimis” ("Stand by)". See rakendatakse ja ⯈ hoidmise kaudu vähemalt 10 sekundiks. Nende 10 sekundi jooksul peate kaks helisignaali kuulda. Esimene helisignaal on „katse”, siis juhipaneelil põlevad kõik sümbolid ja nuppude edasi hoidmisel kuulate teist signaali, mis juba näitab, et te olete aparaadi vaikimisi seadistustesse tagastanud.
„Anti-Legionella“ funktsioon
•
Madal veetemperatuur boileris loob soodsa keskkonna mikroorganismide ja eriti Legionella bakteri elamiseks, mis võib olla vaga ohtlik inimorganismile. Anti-Legionella / Desinfektsiooni funktsioon on innovatiivne funktsioon ja lülitab end ise sisse, et boilerit kaitsta soojavees olevate bakterite kasvamise eest. Kui 7 päeva jooksul veesoojendis olev vesi ei jõua 65 kraadi, lülitab Anti­Legionella funktsioon end ise sisse. Veesoojendis olev vesi soojeneb kuni 65 kraadini ja hoiab seda temperatuuri 60 minuti jooksul.
4. Registreeritud vead
Seadme registreeritud vea korral kustuvad kõik sümbolid. Sümbol ⚠ põleb paneelil ja hakkab vilkuma. Üheaegselt seadme soojendi lülitab end ise välja (seade lõpetab soojendamist) ja töörežiimi näidustus kustub. Erinevad vead on kodeeritud erineva sümboli arvu vilkumisega (vilgub N korda ja kustub 2 sekundiks).
Vigade ja nende koodide loetelu:
Vea kood Vea nimetus
1 lampeggio errore 1 Alumine andur on katkestatud
2 lampeggi errore 2 Alumisel anduril on lühisvoolu
3 lampeggi errore 3 Ülemine andur on katkestatud
4 lampeggi errore 4 Ülemisel anduril on lühisvoolu
5 lampeggi errore 5 Soojendi on kuivalt sisselülitatud
6 lampeggi errore 6 Kuupäeva ja kellaaja seadistamine
Tähelepanu! Seadme registreeritud vea korral "
peate boileri poolt levitatava eetri juhtmeta võrgu üles leidma:
„TCHхххххххх" ja sellega ühendama.
Märkus: Kui visualiseerub üks ülespool toodud vigadest, palun, et te võtaksite ühendus autoriseeritud remonditöökojaga!
Remonditöökojad on märgitud garantiikaardil.
VIII. KORRALINE HOOLDUS
Boileri tavalise kasutamise korral sadestub küttekeha pinnale kaltsiumiühendite kiht (nn katlakivi). See halvendab soojuse edastamist küttekehalt veele. Küttekeha temperatuur võib tõusta väga kõrgeks. Selle tunnuseks on termoregulaatori sagedasem sisse- / väljalülitumine. Termokaitse võib anda valerakendusi. Selliste nähtuste ärahoidmiseks soovitab tootja iga kahe aasta järel teostada boileri ennetava hoolduse pädeva hooldustehniku poolt. See ennetav hooldus peab sisaldama puhastust, anoodikaitse seisukorra kontrolli (klaaskeraamilise kattega boilerite puhul) ja vajaduse korral anoodi väljavahetamist.
Seadise puhastamiseks kasutada märga rätikut.Mitte kasutada abrasiivi või lahusti sisaldavaid puhastusvahendeid. Seadise peale mitte vett kallata.
Tootja ei vastuta kõikide tagajärgede eest, mis on tekkinud käesoleva instruktsiooni mitte pidamise tõttu.
Keskkonna kaitse juhend
Vanad elektri aparaadid koosnevad hinnalistest materjalidest ja seoses sellega ei tohi neid valja visata koos igapaevase sodiga! Palume Teie aktiivset kaastegevust looduslike ressursside ja keskkonna kaitsel ja andke aparaat organiseeritud ostupunktidesse.
errore 6": Te
EE
TÄHELEPANU: Aparaadi elektrivarustus peab olema
sisselülitatud. Kaitseklapp sellest väljuv boilerile torustik tuleb
olla kindlustatud külmetamise vastu
.
73Eesti
Page 74
ΟΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗΣ
GR
Αξιότιμοι πελάτες, Η ομάδα του TESY εγκάρδια σας ευχαριστεί για το νέο προϊόν που αγοράσατε.
Ελπίζουμε ότι η νέα σας συσκευή θα συνεισφέρει για την βελτίωση της άνεσης στο σπίτι σας.
Η παρούσα τεχνική περιγραφή και οι οδηγίες χρήσεως έχουν ως σκοπό να σας γνωρίσουν με το προϊόν και τους όρους για την κανονική του εγκατάσταση και εκμετάλλευση.Η οδηγία προορίζεται για πιστοποιημένους τεχνίτες οι οποίοι θα εγκαταστήσουν αρχικά την συσκευή, θα αποσυνδέσουν και επισκευάσουν την συσκευή σε περίπτωση βλάβης. Η τήρηση των οδηγιών τους παρόντες κανονισμούς είναι προς όφελος του καταναλωτή και είναι ένας από τους όρους της εγγύησης, που αναφέρονται στην κάρτα εγγύησης.
Παρακαλούμε, να έχετε υπόψη σας ότι η συμμόρφωση με τις οδηγίες χρήσης που
περιέχονται στο παρόν εγχειρίδιο, είναι κυρίως προς όφελος του αγοραστή, αλλά ταυτόχρονα είναι ένας από τους όρους της εγγύησης που αναφέρονται στην κάρτα εγγύησης για να μπορεί ο αγοραστής να χρησιμοποιεί δωρεάν παροχή υπηρεσίας εγγύησης. Ο κατασκευαστής δεν φέρει καμία ευθύνη για βλάβες και τυχόν ζημιές που θα προκληθούν στη συσκευή εξαιτίας της λειτουργίας ή/και της εγκατάστασης που δεν συμμορφώνονται με τις επισημάνσεις και οδηγίες στο παρόν εγχειρίδιο.
Ο ηλεκτρικός θερμοσίφωνας αντιστοιχεί και συμμορφώνεται με τις προδιαγραφές των πρότυπων EN 60335-1, EN 60335-2-21.
I. ΠΡΟΟΡΙΣΜΟΣ
Η συσκευής προορίζεται να εξασφαλίζει ζεστό νερό για οικιακή χρήση, σε κτίρια τα οποία έχουν εγκατάσταση ύδρευσης με πίεση όχι περισσότερο από 6 ατμ. (0.6 ΜΡα). Η συσκευή προορίζεται για χρήση μόνο σε κλειστά και θερμαινόμενα δωμάτια, όπου η θερμοκρασία δεν πέφτει κάτω από 4°C και δεν έχει σχεδιαστεί για λειτουργία συνεχής ροής.
III. ΣΗΜΑΝΤΙΚΟΙΚΑΝΟΝΕΣ
Ο θερμοσίφωνας πρέπει να εγκατασταθεί μόνο σε χώρους με κανονική αντιπυρική προστασία και ασφάλεια.
•
Ποτέ να μην θέσετε σε λειτουργία τον θερμοσίφωνα εάν δεν διαπιστωθείτε, ότι είναι γεμάτος με νερό.
•
Η συσκευή έχει σχεδιαστεί για να λειτουργεί σε περιοχές με σκληρότητα νερού
έως 10 °dH. Σε περίπτωση που έχει εγκατασταθεί σε μια περιοχή με πιο „σκληρό“ νερό, είναι πολύ πιθανή η ταχεία συσσώρευση αλάτων που έχουν ως αποτέλεσμα τη δημιουργία χαρακτηριστικού θορύβου κατά τη θέρμανση και συμβάλλουν στην ταχεία φθορά του ηλεκτρικού στοιχείου. Για περιοχές με σκληρότερο νερό, συνιστάται να καθαρίζετε τη συσκευή από τα συσσωρευμένα άλατα κάθε χρόνο, καθώς και να χρησιμοποιείτε τον θερμαντήρα με ισχύ μέχρι 2 kW.
II. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
1. Ονομαστική χωρητικότητα σε λίτρα – κοίταξε την πινακίδα στην συσκευή.
2. Ονομαστική τάση– κοίταξε την πινακίδα στην συσκευή.
3. Ονομαστική ισχύ – κοίταξε την πινακίδα στην συσκευή.
4. Ονομαστική πίεση – κοίταξε την πινακίδα στην συσκευή.
Αυτή δεν είναι η πίεση του δικτύου ύδρευσης. Η πίεση
ανακοινώνεται για τη συσκευή και αφορά τις απαιτήσεις των
προδιαγραφών ασφαλείας.
5. Τύπος του θερμοσίφωνα –κλειστός θερμαντής συσσώρευσης με
θερμομόνωση.
6. Η καθημερινή κατανάλωση ηλεκτρικής ενέργειας - βλέπε Παράρτημα I
7. Δηλωμένο προφίλ φορτίου - βλέπε Παράρτημα Ι
8. Ποσότητα του μικτού νερού στους 40°C V40 σε λίτρα - βλέπε Παράρτημα Ι
9. Μέγιστη θερμοκρασία θερμοστάτη - βλέπε Παράρτημα Ι
10. Εργοστασιακές ρυθμίσεις θερμοκρασίας - βλέπε Παράρτημα Ι
11. Ενεργειακή απόδοση στη θέρμανση του νερού - βλέπε Παράρτημα Ι
ΠΡΟΣΟΧΗ! Η ΛΑΝΘΑΣΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ ΘΑ ΤΟ ΚΑΤΑΣΤΗΣΕΙ ΕΠΙΚΙΝΔΥΝΟ
ΜΕ ΣΟΒΑΡΕΣ ΣΥΝΕΠΕΙΕΣ ΓΙΑ ΤΗΝ ΥΓΕΙΑ ΚΑΙ ΑΚΟΜΗ ΚΑΙ ΘΑΝΑΤΟ ΤΩΝ ΧΡΗΣΤΩΝ. ΑΥΤΟ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΖΗΜΙΑ ΣΤΗΝ ΙΔΙΟΚΤΗΣΙΑ ΤΟΥΣ, ΚΑΘΩΣ ΚΑΙ ΣΕ ΤΡΙΤΟΥΣ ΠΟΥ ΠΡΟΚΛΗΘΗΚΑΝ ΑΠΟ ΠΛΗΜΜΥΡΕΣ, ΕΚΡΗΞΕΙΣ, ΠΥΡΚΑΓΙΕΣ. Η εγκατάσταση, η σύνδεση με το δίκτυο ύδρευσης και η σύνδεση με το ηλεκτρικό δίκτυο πρέπει να πραγματοποιούνται από εξειδικευμένους τεχνικούς. Εξειδικευμένος τεχνικός είναι άτομο που έχει τις κατάλληλες ικανότητες σύμφωνα με τη νομοθεσία της αντίστοιχης χώρας.
Κατά την σύνδεση του θερμοσίφωνα προς το ηλεκτρικό δίκτυο θα πρέπει να προσέχετε για την κανονική σύνδεση του
•
αγωγού προστασίας (για τα μοντέλα δίχως καλώδιο και φις). Σε πιθανοτιτα η θερμοκρασια στο διαμερισμα να γινει
-0c(μειον) το θρμοσιφονας πρεπει να διερρει (ακολουθειτε περιγραφι στο σημειο V-2.σινδεσμος το θερμοσιφονας απο το ιδραγογος.). Κατά τη λειτουργία – (λειτουργία θέρμανσης νερού) - είναι φυσιολογικό να στάζει νερό από την οπή αποστράγγισης
•
της προστατευτικής βαλβίδας. Η ίδια πρέπει να παραμείνει ανοικτή προς την ατμόσφαιρα. Πρέπει να ληφθούν μέτρα για την αφαίρεση ή την
•
συλλογή της ποσότητας χυμένου νερού για την αποφυγή ζημιών καθώς δεν θα πρέπει να παραβιάζονται οι απαιτήσεις που περιγράφονται στο σημ. 2 της παραγράφου V (Ε΄). Η βαλβίδα και τα συναφή εξαρτήματά της πρέπει
να προστατεύονται από πάγωμα. Κατά τη διάρκεια της θέρμανσης της συσκευής μπορεί να ακούγεται ένα σφύριγμα (όταν το νερό αρχίζει να
•
βράσει). Αυτό είναι φυσιολογικό φαινόμενο και δεν αποτελεί ένδειξη δυσλειτουργίας. Ο θόρυβος γίνεται πιο έντονος με το χρόνο λόγω της συσσώρευσης αλάτων ασβεστίου. Για την εξάλειψη του θορύβου πρέπει να καθαρίσετε τη συσκευή. Η παροχή της υπηρεσίας αυτής δεν καλύπτεται από την εγγύηση. Για την ασφαλή εργασία του θερμοσίφωνα η αντεπίστροφη- προστατευτική βαλβίδα πρέπει ταχτικά να καθαρίζεται
•
και ελέγχεται εάν λειτουργεί κανονικά (να μην έχει μπλοκάρει). για τις περιοχές με πολύ ασβεστούχο (σκληρό) νερό πρέπει να καθαρίζεται και από την ασβεστολιθική υφή. Αυτή η υπηρεσία δεν είναι αντικείμενο της εξυπηρέτησης εγγύησης.
Απαγορεύονται οτιδήποτε μετατροπές και διαρρυθμίσεις στην κατασκευή και στο ηλεκτρικό σχήμα του θερμοσίφωνα.
Όταν διαπιστωθούν τέτοιες μετατροπές η εγγύηση της συσκευής ακυρώνεται. Ως μετατροπές και διαρρυθμίσεις εννοούνται οτιδήποτε απομάκρυνση των χρησιμοποιημένων από τον κατασκευαστή στοιχεία, ενσωμάτωση συμπληρωματικών στοιχείων στον θερμοσίφωνα, αλλαγή στοιχείων με ανάλογα τα οποία δεν συνιστούνται από τον κατασκευαστή.
Εάν το καλώδιο τροφοδότησης (για τα μοντέλα που έχουν τέτοιο καλώδιο) έχει βλάβη το καλώδιο πρέπει να αντικατασταθεί
•
από εκπρόσωπο του συνεργείου ή από πρόσωπο με παρόμοια ειδίκευση για να αποφύγετε οτιδήποτε ρίσκο. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένες
•
σωματικές, αισθητικές ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εφόσον βρίσκονται υπό επιτήρηση, έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους
σχετικούς κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.
•
Ο καθαρισμός και η συντήρηση χρήστη δεν πρέπει να εκτελούνται από παιδιά χωρίς επιτήρηση.
•
74
Page 75
IV. ΠΕΡΙΓΡΑΦΗΚΑΙ ΑΡΧΗΛΕΙΤΟΥΡΓΙΑΣ
Η συσκευή περιλαμβάνει περίβλημα, φλάντζα στο κάτω μέρος της /σε κάθετα τοποθετημένους θερμοσίφωνες/ ή στην πλευρά / σε οριζόν τια τοποθετημένους θερμοσίφωνες/, προστατευτικό πλαστικό πάνελ και ασφαλιστική βαλβίδα αντεπιστροφής.
1. Το σώμα συνιστάται από δεξαμενή από χάλυβα (δεξαμενή νερού) και
εξωτερικό πλαστικό περίβλημα με θερμομόνωση μεταξύ τους από οικολογικά καθαρή αφροπολυουρεθάνη υψηλής πυκνότητας. Η δεξαμενή νερού εξασφαλίζεται με δυο σωλήνες με σπείρωμα G ½ για τροφοδότηση με κρύο νερό (με μπλε δακτύλιο) και για απορροή του ζεστού νερού (με κόκκινο δακτύλιο). Η εσωτερική δεξαμενή ανάλογα με το μοντέλο μπορεί να είναι δυο ειδών:
μπορεί είναι κατασκευασμένη από μαύρο χάλυβα ο οποίος προφυλάσσετε
•
από την διάβρωση με ειδική υαλο- κεραμική κάλυψη ή εμαγιέ κάλυψη μπορεί είναι κατασκευασμένη από ανοξείδωτο χάλυβα
•
Στους κάθετους θερμοσίφωνες μπορεί να είναι ενσωματωμένος εναλλάκτης θερμότητας (σερπαντίνα).Η είσοδος και η έξοδος της σερπαντίνας βρίσκονται
πλαγίως και συνιστούνται από σωλήνα με σπείρωμα G ¾“.
2. Στην φλάντζα είναι τοποθετημένος ο ηλεκτρικός θερμαντής. Στους
θερμοσίφωνες με ειδική υαλο-κεραμική κάλυψη είναι τοποθετημένος και ο προφυλακτήρας μαγνησίου. Ο ηλεκτρικός θερμαντής χρησιμοποιείται για την θέρμανση του νερού στην δεξαμενή και διαχειρίζεται από τον θερμοστάτη ο οποίος αυτόματα διατηρεί την προκαθορισμένη θερμοκρασία. Ο θερμοδιακόπτης είναι μία ενσωματωμένη διάταξη για προστασία από υπερθέρμανση η οποία αποσυνδέει τον θερμαντή από το ηλεκτρικό δίκτυο όταν η θερμοκρασία του νερού φτάσει σε πολύ υψηλές θερμοκρασίες.
3. Η αντεπίστροφη- προστατευτική βαλβίδα αποτρέπει την πλήρες εκκένω ση
της συσκευής όταν σταματήσει η τροφοδότηση με κρύο νερό από το δίκτυο. Η
βαλβίδα προστατεύει την συσκευή από την αύξηση της πίεσης στην δεξαμενή ως τιμές υψηλότερες από την επιτρεπτή σε καθεστώς θέρμανσης (προσοχή με την αύξηση της θερμοκρασίας η πίεση αυξάνεται) με την εκροή του περιττού νερού από το άνοιγμα απορροής. Κανονικό είναι σε καθεστώς θέρμανσης από το άνοιγμα απορροής να σταλάζει νερό και αυτό πρέπει να το έχουμε υπόψη κατά την τοποθέτηση και συναρμολόγηση του θερμοσίφωνα.
Η αντεπίστροφη- προστατευτική βαλβίδα δεν μπορεί να
προφυλάξει την συσκευή όταν η πίεση του δικτύου είναι
μεγαλύτερη από την ανακοινωμένη.
V. ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΕΣΗ
ΠΡΟΣΟΧΗ! Η ΛΑΝΘΑΣΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΣΥΝΔΕΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ
ΘΑ ΤΟ ΚΑΤΑΣΤΗΣΕΙ ΕΠΙΚΙΝΔΥΝΟ ΜΕ ΣΟΒΑΡΕΣ ΣΥΝΕΠΕΙΕΣ ΓΙΑ ΤΗΝ ΥΓΕΙΑ ΚΑΙ ΑΚΟΜΗ ΚΑΙ ΘΑΝΑΤΟ ΤΩΝ ΧΡΗΣΤΩΝ. ΑΥΤΟ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΖΗΜΙΑ ΣΤΗΝ ΙΔΙΟΚΤΗΣΙΑ ΤΟΥΣ, ΚΑΘΩΣ ΚΑΙ ΣΕ ΤΡΙΤΟΥΣ ΠΟΥ ΠΡΟΚΛΗΘΗΚΑΝ ΑΠΟ ΠΛΗΜΜΥΡΕΣ, ΕΚΡΗΞΕΙΣ, ΠΥΡΚΑΓΙΕΣ. Η εγκατάσταση, η σύνδεση με το δίκτυο ύδρευσης και η σύνδεση με το ηλεκτρικό δίκτυο πρέπει να πραγματοποιούνται από εξειδικευμένους τεχνικούς. Εξειδικευμένος τεχνικός είναι άτομο που έχει τις κατάλληλες ικανότητες σύμφωνα με τη νομοθεσία της αντίστοιχης χώρας.
1. Εγκατάσταση
Συνιστάται η εγκατάσταση της συσκευής να είναι πλησιέστερα στον τόπο χρησιμοποίησης του ζεστού νερού, για να μειωθούν οι θερμικές απώλειες στους αγωγούς. Όταν πραγματοποιούμε εγκατάσταση της συσκευής σε λουτρό ο θερμοσίφωνας πρέπει να τοποθετηθεί σε τέτοιο μέρος ώστε να μην περιχύνεται με νερό. Η συσκευή αναρτάται από το φέρον έλασμα τοποθετημένο στο σώμα του θερμοσίφωνα (Σε περίπτωση που το φέρον έλασμα δεν είναι τοποθετημένο πρέπει να συναρμολογηθεί με τους κοχλίες που βρίσκονται στην συσκευασία). Η ανάρτηση
πραγματοποιείται σε δύο γάντζους (Ø 10 mm), στερεωμένοι με σιγουριά στον τοίχο (δεν συμπεριλαμβάνονται στην συσκευασία στο σετ ανάρτησης). Η κατασκευή του
φέροντος έλασμα στους θερμοσίφωνες για κάθετη εγκατάσταση είναι πολλαπλών χρήσεων και επιτρέπει οι αποστάσεις μεταξύ των γάντζων και είναι μεταξύ 220 και 310 χιλιοστά. (Σχήμα 1.α).
Για να αποφύγουμε την πρόκληση βλαβών στον χρήστη και σε τρίτα
πρόσωπα σε περίπτωση βλαβών στο σύστημα τροφοδότηση με ζεστό νερό είναι απαραίτητο η συσκευή να τοποθετηθεί σε χώρους που έχουν υδρομόνωση δαπέδου και παροχέτευση στην αποχέτευση. Σε καμία περίπτωση κάτω από την συσκευή δε ν πρέπει να τοποθετείται αντικείμενα, τα οποία δεν αντέχουν σε υγρασία. Κατά την εγκατάσταση της συσκευής σε χώρους δίχως υδρομόνωση είναι απαραίτητο να κατασκευάσουμε προφυλακτική δεξαμενή κάτω από τον θερμοσίφωνα με δραίνωση προς την αποχέτευση.
Σημειωμα: η προφυλακτικήδεξαμενήδεν συμπεριλαμβάνεται στο σετ και
επιλέγεται απότον χρήστη.
2. Σύνδεση του θερμοσίφωνα με το υδραυλικό δίκτυο
Σχήμα 4α – για κάθετη τοποθέτηση. Όπου: 1 - σωλήνας εισόδου, 2 - προφυλακτική βαλβίδα. – 3 βαλβίδα ρύθμισης (για
πίεση στο δίκτυο ύδρευσης πάνω από 0,7 ΜΡα), 4 – κρουνός διακοπής 5- χωνί για σύνδεση με το δίκτυο αποχέτευσης , 6 – λάστιχο, 7 - καπουλα για διερρεβσι το θερμοσιφονας
Κατά την σύνδεση του θερμοσίφωνα με το υδραυλικό δίκτυο πρέπει να έχουμε
υπόψη μας τις ενδείξεις των χρωματιστών δακτυλίων στους σωλήνες: μπλε – για το κρύο νερό (εισερχόμε νο) νερό; κόκκινο – για το ζεστό (εξερχόμενο) νερό. Η τοποθέτηση της αντεπίστροφης προστατευτικής βαλβίδας (8 ΜΡα) με την οποία
έχετε αγοράσει τον θερμοσίφωνα είναι υποχρεωτική. Αυτή η βαλβίδα τοποθετείται στην είσοδο για το κρύο νερό σύμφωνα με τα βέλη στο σώμα του θερμοσίφωνα, τα οποία δείχνουν την κατεύθυνση του εισερχόμενου νερού. Δεν επιτρέπεται άλλα ρακόρ διακοπής μεταξύ της βαλβίδας και της συσκευής.
ξαίρεση: Εάν οι τοπικοί κανονισμοί (κανόνες) απαιτούν τη χρήση μιας άλλης
βαλβίδας ασφαλείας ή συσκευής (σύμφωνα με τον κανόνα EN 1487 και EN
1489), θα πρέπει να αγοραστεί χωριστά. Γι α συσκευές που συμμορφώνονται με το πρότυπο EN 1487 η μέγιστη πίεση λειτουργίας πρέπει να είναι 0,7 MPa. Για άλλες βαλβίδες ασφαλείας, η πίεση βαθμονόμησης πρέπει να είναι με 0,1 MPa κατώτερη από την πίεση που αναγράφεται στην πινακίδα της συσκευής. Σε αυτές τις περιπτώσεις, η βαλβίδα αντεπιστροφής που παρέχεται με τη συσκευή δεν πρέπει να χρησιμοποιείται.
75Ελληνική
Η ύπαρξη άλλων (παλιών) αντεπίστροφων- προστατευτικών βαλβίδων
μπορεί να προκαλέσει βλάβη στην δικιά σας συσκευή και θα πρέπει να τις
απομακρύνετε (αποσυνδέσετε).
Δεν επιτρέπονται άλλες βαλβίδες διακοπής μεταξύ της βαλβίδας
αντεπιστροφής (διάταξης ασφαλείας) και της συσκευής.
Δεν επιτρέπεται το βίδωμα της βαλβίδας σε σπείρωμα με μήκος πάνω από
10 χιλιοστά. Στην αντίθετη περίπτωση αυτό μπορεί να προκαλέσει βλάβη
στην δικιά σας βαλβίδα και είναι επικίνδυνο για την συσκευή σας.
Στους θερμοσίφωνες με κάθετη τοποθέτηση η προστατευτική βαλβίδα
πρέπει να είναι συνδεμένη με τον σωλήνα εισόδου με κατεβασμένο πλαστικό πάνελ της συσκευής. Εφόσον έχει τοποθετηθεί η βαλβίδα πρέπει να βρίσκεται σε θέση όπως φαίνεται στο σχήμα 2.
Η βαλβίδα αντεπιστροφής ασφαλείας και η σωλήνωση από την βαλβίδα
προς τον λέβητα πρέπει να προστατεύονται από πάγωμα. Σε περίπτωση σωληνωτού αγωγού αποστράγγισης – το ελεύθερο άκρο του πρέπει να είναι πάντα ανοιχτό στην ατμόσφαιρα (να μην βυθίζεται σε νερό). Ο σωλήνας πρέπει επίσης να προφυλάσσεται από τον παγετό.
Η πλήρωση του θερμοσίφωνα με νερό πραγματοποιείται ανοίγοντας τον διακόπτη κρύου νερού από το δίκτυο ύδρευσης και του διακόπτη του ζεστού νερού στην μπαταρία ανάμιξης. Μετά την πλήρωση του θερμοσίφωνα με νερό, από τη μπαταρία ανάμιξης πρέπει να υπάρχει συνεχής ροή χωρίς διακοπή. Τώρα μπορείτε να σταματήσετε τον διακόπτη του ζεστού νερού της μπαταρίας ανάμιξης. Στην περίπτωση που πρέπει να αδειάσετε τον θερμοσίφωνα από νερό, πρέπει πρώτα να διακόψετε την παροχή του νερού του δικτύου προς τον θερμοσίφωνα. Η παροχή νερού πρέπει να σταματήσει και ταυτόχρονα πρέπει να ανοίξει ο διακόπτης 7 (εικόνα 4) του ζεστού νερού της μπαταρίας ανάμιξης. Ο διακόπτης του ζεστού νερού πρέπει να είναι ανοικτός για να αδειάσει το νερό που έχει μέσα ο θερμοσίφωνας. Εάν δεν υπάρχει τέτοιος διακόπτης στην γραμμή σωλήνωσης, τότε το νερό του θερμοσίφωνα μπορεί να αδειάσει απευθείας από την σωλήνα εισόδου του νερού στον θερμοσίφωνα, όταν αυτός αποσυνδεθεί από την γραμμή παροχής νερού του δικτύου. Όταν απομακρύνουμε την φλάντζα είναι κανονικό να τρέξουν μερικά λίτρα νερό που έχουν μείνει στην δεξαμενή.
Κατά την εκροή πρέπει να λαμβάνεται μέτρα για την αποφυγή
ζημιών από το νερό που βγαίνει.
Σε περίπτωση που η πίεση στο δίκτυο ύδρευσης υπερβαίνει την αξία που ορίζεται στην παράγραφο Ι (Α΄) πιο πάνω, είναι αναγκαίο να εγκατασταθεί μια βαλβίδα μείωσης πίεσης, διαφορετικά ο λέβητας δεν θα λειτουργεί σωστά. Ο κατασκευαστής δεν αναλαμβάνει ευθύνες για τα προβλήματα από την μη κανονική εκμετάλλευσης.
3. Σύνδεση του θερμοσίφωνα προς το ηλεκτρικό δίκτυο.
Πριν να συνδέσετε την ηλεκτρική τροφοδότηση, θα πρέπει να
διαπιστωθείτε ότι η συσκευή είναι γεμάτη με νερό.
3.1. Στα μοντέλα εφοδιασμένα με καλώδιο τροφοδότησης σετ με φις η
σύνδεση πραγματοποιείται βάζοντας το φις στη πρίζα.
Η αποσύνδεση από το ηλεκτρικό δίκτυο πραγματοποιείται αποσυνδέοντας το φις από τη πρίζα.
Η πρίζα πρέπει να συνδεθεί σωστά σε ένα ξεχωριστό ηλεκτρικό
κύκλωμα που προστατεύεται από ασφάλεια και να έχει γείωση.
3.2. Θερμαντήρες νερού εξοπλισμένοι με καλώδιο τροφοδοσίας χωρίς
βύσμα
Η συσκευή πρέπει να είναι συνδεδεμένη σε ένα ξεχωριστό ηλεκτρικό κύκλωμα από τη σταθερή ηλεκτρική εγκατάσταση που είναι εφοδιασμένο με ασφάλεια με ονομαστικό ρεύμα 16Α (20Α για ισχύ > 3700W). Η σύνδεση θα πρέπει να είναι μόνιμη – χωρίς ρευματολήπτες. Το ηλεκτρικό κύκλωμα πρέπει να εφοδιαστεί με μία ασφάλεια και μία ενσωματωμένη συσκευή που διασφαλίζει διαχωρισμό όλων των πόλων κάτω από συνθήκες υπέρτασης κατηγορίας III. Η σύνδεση των καλωδίων ρεύματος της συσκευής θα πρέπει να γίνεται ως εξής.
Καλώδιο με χρώμα καφέ της μόνωσης – στον αγωγό φάσης της ηλεκτρικής
•
εγκατάστασης (L) Καλώδιο με χρώμα μπλε της μόνωσης – στον ουδέτερο αγωγό της ηλεκτρικής
•
εγκατάστασης (N) Καλώδιο με χρώμα κιτρινοπράσινο της μόνωσης – στον αγωγό προστασίας
•
της ηλεκτρικής εγκατάστασης ⏚
3.3. Θερμαντήρες νερού χωρίς καλώδιο τροφοδοσίας
Η συσκευή πρέπει να είναι συνδεδεμένη σε ένα ξεχωριστό ηλεκτρικό κύκλωμα από τη σταθερή ηλεκτρική εγκατάσταση που είναι εφοδιασμένο με ασφάλεια με ονομαστικό ρεύμα 16Α (20Α για ισχύ > 3700W). Η σύνδεση πραγματοποιείται με χάλκινους μονόκλωνους (σκληρούς) αγωγούς - καλώδιο 3x2,5 mm² συνολικής ισχύος 3000W (καλώδιο 3x4.0 mm² για ισχύ > 3700W). Στο ηλεκτρικό κύκλο τροφοδότησης της συσκευής πρέπει να είναι ενσωματωμένη διάταξη η οποία να εξασφαλίζει την αποσύνδεση όλων των πόλων σε περίπτωση υπερβολικής τάσης κατηγορία ΙΙΙ.
Για να τοποθετηθεί το καλώδιο ηλεκτρικής τροφοδότησης προς τον θερμοσίφωνα είναι απαραίτητο να βγάλουμε το πλαστικό κάλυμμα (σχήμα 2)
Η σύνδεση των τροφοδοτικών καλωδίων πρέπει να αντιστοιχεί των επιγραφών επάνω στα βύσματα επαφής ως ακολούθως:
το καλώδιο φάσης στο A ή A1 ή L ή L1
•
το ουδέτερο καλώδιο στο N (B ή B1 ή N1)
•
Είναι υποχρεωτικό η σύνδεση του προστατευτικού αγωγού με την βιδωτή
•
σύνδεση με το σήμα ⏚.
Μετά την εγκατάσταση του πλαστικού καλύμματος τοποθετείται ξανά στην αρχική του θέ-ση.
GR
Page 76
Εξηγήσεις προς το σχήμα 3: TS – θερμοδιακόπτης; TR/EC – ρυθμιστής
GR
θερμοκρασίας/ ηλεκτρονική μονάδα; S – αισθητήρας ; R – θερμαντής; F – φλάντζα
VI. ΑΝΤΙΙΑΒΡΩΤΙΚΗΠΡΟΣΤΑΣΙΑ ΑΝΟΟΣ ΜΑΓΝΗΣΙΟΥ
Η άνοδος μαγνησίου προστατεύει την εσωτερική επιφάνεια της
δεξαμενής από διάβρωση. Η άνοδος είναι ένα στοιχείο το οποίο
καταναλώνεται και υπάγεται σε αλλαγή ανά τακτά χρονικά διαστήματα. Με σκοπό την μακρόχρονη και δίχως βλάβες εκμετάλλευση του δικού σας θερμοσίφωνα ο κατασκευαστής συνιστά τον έλεγχο ανά τακτά χρονικά
διαστήματα της κατάστασης της ανόδου μαγνησίου από διαπιστευμένο τεχνίτη και αλλαγή σε περίπτωση ανάγκης. Αυτό μπορεί να γίνει κατά τον περιοδικό έλεγχο προφύλαξης. Για να πραγματοποιηθεί η αλλαγή της
ανόδου επικοινωνήστε με τα διαπιστευμένα συνεργία.
VII. ΕΡΓΑΣΙΑΜΕ ΤΗΝ ΣΥΣΚΕΥΗ.
Αυτή η συσκευή έχει τέσσερις κύριους τρόπους λειτουργίας: "Stand by", "Θέρμανση" - για διατήρηση μιας ρυθμισμένης θερμοκρασίας, "Smart Control" - λειτουργία συνεχούς αυτοεκπαίδευσης με αυτόματη επιλογή της θερμοκρασίας θέρμανσης ανεξάρτητα από τον ενεργό τρόπο λειτουργίας και: Smart Home " - για απομακρυσμένη παρακολούθηση
και έλεγχο. Ως επιπλέον έξτρα μπορεί να σημειωθούν, ύπαρξη ενός ηχητικού
σήματος όταν πατάτε τα κουμπιά, προστασία από παγετό του θερμοσίφωνα, λειτουργία "Anti-Legionella"
1. Ενεργοποίηση του ηλεκτρικού θερμοσίφωνα
Πριν την αρχική ενεργοποίηση της συσκευής βεβαιωθείτε ότι είναι σωστά συνδεδεμένη στο ηλεκτρικό δίκτυο και είναι γεμάτη με νερό. Η ενεργοποίηση
του θερμοσίφωνα γίνεται μέσω μιας διάταξης που είναι ενσωματωμένη στην εγκατάσταση που περιγράφεται στο σημείο 3.3 της παραγράφου V ή μέσω σύνδεσης του βύσματος με πρίζα (αν το μοντέλο διαθέτει καλώδιο με βύσμα).
2. Περιγραφή του πίνακα ελέγχου της συσκευής
Ένδειξη της σύνδεσης Wi-Fi
•
ΟισΣυσκευές με ενσωματωμένη συσκευή επικοινωνίας Wi-Fi έχουν δυνατότητα σύνδεσης σε σύστημα τηλεχειρισμού και παρακολούθησης σε πραγματικό χρόνο. Με την ένδειξη της μονάδας Wi-Fi, έχετε πληροφορίες σχετικά με τη δραστηριότητα σύνδεσης.
Η ένδειξη ανάβει συνεχώς όταν υπάρχει σύνδεση Wi-Fi με τη συσκευή και αναβοσβήνει όταν η σύνδεση διακόπτεται.
Τοπική διαχείριση (Indoor)
Για συσκευές που έχουν σχεδιαστεί για να λειτουργούν με τοπική σύνδεση χωρίς να χρειάζονται σύνδεση στο διαδίκτυο, σύμβολο - αναβοσβήνει.
Η συσκευή είναι προσβάσιμη μέσω κινητών συσκευών (τηλέφωνο, tablet, υπολογιστής). Λεπτομερείς οδηγίες για την τηλεχειρισμό της συσκευής μπορείτε να βρείτε στην οδηγία "Οδηγίες χρήσης ενσωματωμένης ασύρματης μονάδας επικοινωνίας (Wi-Fi)" που παρέχεται μαζί με τη
συσκευή σας. Διαχείριση Διαδικτύου (Outdoor)
1
2
3
Στον πίνακα ελέγχου της συσκευής εμφανίζ εται πληροφορίες σχετικά με τη λειτουργία και την κατάσταση του θερμοσίφωνα. Ονομασία των κουμπιών και των στοιχείων:
6
5
4
❶ - Πίνακάς ελέγχου ❷ - Δείκτης εγγεγραμμένου προβλήματος ❸ - Κουμπί „Stand by”/ "ON"; ❹ - Ένδειξη μονάδας Wi-Fi ❺ - Κουμπί επιλογής τρόπου λειτουργίας ❻ - Ένδειξη της ρυθμισμένης και πραγματικής θερμοκρασίας του νερού
3. Ρυθμίσεις και διαχείριση της συσκευής
Ενεργοποίηση του ηλεκτρονικού ελέγχου της συσκευής
Πατήστε το κουμπί για να ενεργοποιήσετε την διαχείριση της συσκευής. Στον πίνακα ελέγχου εμφανίζεται ο ρυθμισμένος τρόπος εργασίας.
Πατήστε πάλι κουμπί  για να απενεργοποιήσετε τον ηλεκτρονικό έλεγχο. Ενεργοποιείται τρόπος λειτουργίας “Stand By” και η συσκευή εισέρχεται
αυτόματα σε κατάσταση „Αντί παγετού”. Στον πίνακα ελέγχου παραμένει αναμμένο κουμπί , κουμπί κουμπί και η ένδειξη της σύνδεσης Wi-Fi.
router
WLAN
Για συσκευές που έχουν σχεδιαστεί για να λειτουργούν με δίκτυα Wi-Fi και σύνδεση με Internet, η ένδειξη αντιπροσωπεύεται με σύμβολο - .
Λεπτομερείς οδηγίες για την τηλεχειρισμό της συσκευής μπορείτε να βρείτε στην οδηγία "Οδηγίες χρήσης ενσωματωμένης ασύρματης μονάδας επικοινωνίας (Wi-Fi)" που παρέχεται μαζί με τη συσκευή σας.
Σε περίπτωση ότι η ένδειξη για σύνδεση Wi-Fi δεν είναι διαθέσιμη στον πίνακα ελέγχου Σας, έχετε ένα βασικό μοντέλο για αυτό το φάσμα συσκευών. Μπορείτε να χειριστείτε τη συσκευή Σας σε τρόπο λειτουργίας „Χειροκίνητη λειτουργία ” μέσω του πίνακα ελέγχου.
Προσοχή! Για να πραγματοποιήσετε έξοδο από την κατάσταση
„για απομακρυσμένη παρακολούθηση και έλεγχο”, πρέπει να
πατήσετε το κουμπί
Τρόπος λειτουργίας "Χειροκίνητη λειτουργία"
•
Η διαχείριση σε "Χειροκίνητη λειτουργία" πραγματοποιείται με πλήκτρο ⯈. Ο τρόπος λειτουργίας και η τρέχουσα κατάσταση της συσκευής εμφανίζονται με ένδειξη φωτός φωτισμό στον πίνακα ελέγχου.
Ενεργή λειτουργία (ρυθμισμένη θερμοκρασία) και κλίμακα εμφάνισης της θερμοκρασίας:
⯈.
WLAN
76
Page 77
Μέσω του κουμπιού ⯈ επιλέγεται ο τρόπος λειτουργίας. Έχετε τη
45°C
75°C
60°C ECO
δυνατότητα να επιλέξετε μια από τις τέσσερις λειτουργίες 45 °C, 60 °C, ECO ή 75 ° C. Κάθε φορά που πατάτε αυτό το κουμπί, επιλέγεται ένας τρόπος ακολουθίας
που κυμαίνεται από 45 °C, 60 °C, ECO ή 75 °C ως εξής:
Λειτουργία "Αντί παγετού
"
Η λειτουργία "αντί παγετού" είναι ενεργή σε λειτουργία "Stand By". Αν σκοπεύετε να μην χρησιμοποιήσετε τον θερμοσίφωνα για μεγάλο χρονικό διάστημα, προστατεύστε το περιεχόμενό του από κατάψυξη πιέζοντας το πλήκτρο για να ενεργοποιήσετε τη λειτουργία "", οπότε ο θερμοσίφωνας θα διατηρεί τη θερμοκρασία του νερού περίπου στους 10°C.
GR
Λειτουργίες 45 °C
Σε αυτή τη λειτουργία, η συσκευή θα θερμαίνει το νερό σε θερμοκρασία περίπου 45 ° C. Στον πίνακα ελέγχου, η ενδεικτική λυχνία δίνει αναπληροφόρηση σχετικά με την επιλογή που έγινε. Κατά τη διάρκεια της θέρμανσης, ο πρώτος τομέας της κλίμακας φωτός αναβοσβήνει. Όταν επιτευχθεί η ρυθμισμένη θερμοκρασία, ο τομέας της κλίμακας ανάβει συνεχώς.
Λειτουργίες 60 °C
Σε αυτή τη λειτουργία, η συσκευή θα θερμαίνει το νερό σε θερμοκρασία περίπου 60 °C. Στον πίνακα ελέγχου, η ενδεικτική λυχνία δίνει αναπληροφόρηση σχετικά με την επιλογή που έγινε. Κατά τη διάρκεια της θέρμανσης, ο πρώτος
και ο δεύτερος τομέας της κλίμακας φωτός αναβοσβήνουν. Όταν το νερό θερμαίνεται στους 45 °C, ο πρώτος τομέας φωτίζεται σταθερά και
ο δεύτερος τομέας της κλίμακας φωτός συνεχίζει να αναβοσβήνει. Όταν επιτευχθεί η καθορισμένη θερμοκρασία (60 °C), και οι δύο τομείς της κλίμακας φωτίζονται συνεχώς.
Λειτουργίες 75 °C
Σε αυτή τη λειτουργία, η συσκευή θα θερμαίνει το νερό σε θερμοκρασία περίπου 75 °C. Στον πίνακα ελέγχου, η ενδεικτική λυχνία δίνει αναπληροφόρηση σχετικά με την επιλογή που έγινε. Κατά τη διάρκεια της θέρμανσης, ο πρώτος, ο δεύτερος και ο τρίτος τομέας της φωτεινής κλίμακας αναβοσβήνουν. Όταν το νερό θερμαίνεται στους 45 °C, ο πρώτος τομέας ανάβει συνεχώς και ο δεύτερος και ο τρίτος τομέας της κλίμακας συνεχίζουν να αναβοσβήνουν.
Όταν το νερό θερμαίνεται στους 60 °C, ο δεύτερος τομέας ανάβει συνεχώς και ο τρίτος τομέας της κλίμακας εξακολουθεί να αναβοσβήνει. Όταν
επιτευχθεί η ρυθμισμένη θερμοκρασία (75 °C), η συνολική φωτεινή κλίμακα ανάβει συνεχώς.
Λειτουργίες  (λειτουργία αυτοεκπαίδευσης)
Αυτός ο τρόπος λειτουργίας είναι ιδιαίτερα κατάλληλος αν έχετε καθιερώσει συνήθειες σχετικά με την κατανάλωση ζεστού νερού (για
παράδειγμα:, κάνετε μπάνιο περίπου την ίδια ώρα κάθε μέρα). Για λειτουργία του θερμαντήρα νερού σε λειτουργία "Eco", πατήστε το κουμπί ⯈, μέχρι να εμφανιστεί φωτεινή ένδειξη ECO στον πίνακα ελέγχου. Την πρώτη εβδομάδα κατά την οποία η συσκευή εκπαιδεύεται σύμφωνα με τις συνήθειες της οικογένειας το νερό θερμαίνεται στους 70 °C. Μετά από αυτή την περίοδο, η μέγιστη τιμή θέρμανσης νερού είναι σύμφωνη με την πραγματική ανάγκη.
Κατά τη διάρκεια της θέρμανσης, αναβοσβήνει ολόκληρη φωτεινή σκάλα. Όταν το νερό θερμαίνεται στους 45 °C, ο πρώτος τομέας ανάβει συνεχώς και ο δεύτερος και ο τρίτος τομέας της κλίμακας συνεχίζουν να αναβοσβήνουν. Όταν το νερό θερμαίνεται στους 60 °C, ο δεύτερος τομέας ανάβει συνεχώς και ο τρίτος τομέας της κλίμακας εξακολουθεί να αναβοσβήνει. Όταν η θερμοκρασία φτάσει τους 70 °C, ολόκληρη η κλίμακα ανάβει συνεχώς. Στις λειτουργίες ECO, ο ηλεκτρικός θερμοσίφωνας αναπτύσσει το δικό
του αλγόριθμο λειτουργίας, προκειμένου να διασφαλίσει εξοικονόμηση ενεργειακού κόστους, αντίστοιχα, για να μειώσει τον λογαριασμό ηλεκτρικής ενέργειας Σας, αλλά για να διατηρήσει τη μέγιστη άνεση κατά τη χρήση
.
Προσοχή! Ο ηλεκτρικός θερμοσίφωνας TESY, που έχετε στην
κατοχή σας έχει την πιο υψηλή ενεργειακή κλάση. Η κλάση της συσκευής είναι εγγυημένη μόνο κατά τη λειτουργία της συσκευής σε κατάσταση ECO «Eco-Smart», λόγω των σημαντικών εξοικονομήσεων
ενέργειας που επιτυγχάνονται.
Αρχή λειτουργίας: Μετά την επιλογή της λειτουργίας „Eco”, η συσκευή θα μάθει τις συνήθειες σας και θα αναπτύξει μόνη της εβδομαδιαίο πρόγραμμα έτσι ώστε να σας παρέχει τη αναγκαία ποσότητα νερού την κατάλληλη στιγμή, αλλά και για να παράγει εξοικονόμηση ενέργειας και μειώνει το λογαριασμό ηλεκτρικού ρεύματός Σας. Η αρχή εργασίας
απαιτεί μια περίοδο αυτοεκπαίδευσης που διαρκεί μια εβδομάδα, μετά την οποία ο τρόπος λειτουργίας „Eco” αναπαράγει αυτόματα τον κύκλο μελέτης εργασίας και αρχίζει να συσσωρεύει εξοικονόμηση ενέργειας
χωρίς να παραβιάζει την άνεσή Σας, υπολογιζόμενη με βάση τις συνήθειές Σας που μελέτησαν. Η συσκευή παρακολουθεί τις συνήθειές
Σας και συνεχώς να αυτοεκπαιδεύεται. Εάν αλλάζετε συχνά τις συνήθειες σας, η συσκευή δεν θα μπορούσε να καταρτίσει έναν πλήρως ακριβή αλγόριθμο που να εγγυάται την άνεσή σας και να παρέχει ζεστό νερό ακριβώς όταν το χρειάζεστε.
Σημείωση: Όταν η τροφοδοσία σβήσει, η συσκευή αποθηκεύει τις ρυθμίσεις έως 12 ώρες.
Αν χρειάζεται να θερμάνετε το νερό στη μέγιστη θερμοκρασία μία φορά, με ενεργοποιημένη λειτουργία ECO, επιλέξτε λειτουργία 75 °C. Με
αυτήν την αλλαγή, ο αλγόριθμος ECO διατηρείται. Με επιστροφή στη λειτουργία ECO, η λειτουργία του θερμοσίφωνα συνεχίζει σύμφωνα με τον αλγόριθμο που αναπτύχθηκε.
77Ελληνική
ΣΗΜΑΝΤΙΚΟ: Η τροφοδοσία της συσκευής πρέπει να είναι
ενεργοποιημένη. Η βαλβίδα ασφαλείας και η σωλήνωση από αυτή
προς τη συσκευή υποχρεωτικά πρέπει να εξασφαλίζονται έναντι παγετού
Λειτουργία „ΕΠΙΣΤΡΟΦΗ ΤΩΝ ΕΡΓΟΣΤΑΣΙΑΚΩΝ ΡΥΘΜΙΣΕΩΝ"
•
Για να πραγματοποιηθεί η λειτουργία είναι απαραίτητο ο θερμοσίφωνας να βρίσκεται στην κατάσταση «Stand by». Αυτό γίνεται κρατώντας πατημένα τα
πλήκτρα και ⯈ για τουλάχιστον 10 δευτερόλεπτα. Κατά τη διάρκεια αυτών των 10 δευτερολέπτων, πρέπει να ακούσετε δύο ηχητικά σήματα. Το πρώτο είναι «τεστ», θα ανάψουν όλα τα σύμβολα του πίνακα και αν συνεχίσετε να κρατάτε πατημένα τα πλήκτρα θα ακούσετε το δεύτερο ηχητικό σήμα, που ήδη σημαίνει
πως έχετε επαναφέρει τη συσκευή σας στις αρχικές εργοστασιακές ρυθμίσεις.
Λειτουργία "Anti-Legionella"
•
.
Η χαμηλή θερμοκρασία του νερού στο θερμοσίφωνα δημιουργεί ένα ευνοϊκό περιβάλλον ανάπτυξης μικροοργανισμών και ειδικότερα το
βακτήριο Legionella, το οποίο μπορεί να είναι εξαιρετικά επικίνδυνο για το ανθρώπινο σώμα.
Η λειτουργία Anti-Legionella / Απολύμανση είναι μια καινοτόμος λειτουργία και ενεργοποιείται αυτόματα με σκοπό να προστατεύσει τον θερμοσίφωνα από την δημιουργία βακτηρίων στο ζεστό νερό. Αν το νερό στο θερμοσίφωνα δεν φτάσει σε θερμοκρασία 65 °C για 7 ημέρες, ενεργοποιείται η λειτουργία antiolegionella. Το νερό στο θερμοσίφωνα θερμαίνεται στους 65 °C και διατηρείται για 60 λεπτά.
Εγγεγραμμένα προβλήματα
•
Όταν εντοπιστεί κάποιο πρόβλημα στη συσκευή, όλοι τα σύμβολα σβήνουν. Το σύμβολο ⚠ ανάβει στον πίνακα και αρχίζει να αναβοσβήνει. Ταυτόχρονα, ο θερμαντήρας της συσκευής απενεργοποιείται (η συσκευή σταματά τη θέρμανση) και η ένδειξη λειτουργίας σβήνει. Τα διαφορετικά σφάλματα κωδικοποιούνται με διαφορετικό αριθμό
αναβοσβημάτων του συμβόλου (αναβοσβήνει N φορές και σβήνει για 2 δευτερόλεπτα).
Λίστα σφαλμάτων και οι κωδικοί τους:
Κωδικός του σφάλματος
/ αριθμό αναβοσβημάτων/
1 σφάλμα 1 Ο κάτω αισθητήρας διακόπτεται
2 σφάλμα 2 Ο κάτω αισθητήρας βραχυκυκλώνεται
3 σφάλμα 3 Ο άνω αισθητήρας διακόπτεται
4 σφάλμα 4 Ο άνω αισθητήρας βραχυκυκλώνεται
5 σφάλμα 5 Ενεργοποιημένος θερμαντήρας σε ξηρό
6 σφάλμα 6 Ρύθμιση της ημερομηνίας και της ώρας
Όνομα του σφάλματος
Προσοχή! Όταν εντοπιστεί κάποιο πρόβλημα στη συσκευή
"
σφάλμα 6":
Είναι απαραίτητο να βρείτε το επίγειο ασύρματο δίκτυο που εκπέμπεται από το θερμο σίφωνα: «TCHхххххххх» και συνδεθείτε σ’ αυτό.
Σημείωση: Αν απεικονίζεται κάποιο από τα παραπάνω σφάλματα, παρακαλούμε απευθυνθείτε σε εξουσιοδοτημένο κέν τρο σερβις! Τα κέντρα
σέρβις καθορίζονται στην κάρτα εγγύησης.
VIII. ΣΥΝΤΗΡΗΣΗ ΑΝΑ ΤΑΚΤΑ ΧΡΟΝΙΚΑ ΙΑΣΤΗΜΑΤΑ
Για την κανονική λειτουργία του θερμοσίφωνα, από την επίδραση της υψηλής θερμοκρασίας στην επιφάνεια του θερμαντή εναποτίθεται ασβεστόλιθος
(δηλαδή ασβεστολιθική υφή). Αυτό μειώνει την ανταλλαγή θερμότητας μεταξύ του θερμαντή και του νερού. Η θερμοκρασία της επιφάνειας του
θερμαντή και στην περιοχή γύρο του αυξάνεται. Εμφανίζεται χαρακτηριστικός θόρυβος (βραζόμενου νερού). Ο θερμοστάτης θέτετε σε λειτουργία και εκτός
λειτουργίας πιο συχνά. Τότε είναι πιθανή η «ψευδές» θέσει σε λειτουργία της θερμικής προστασίας. Λόγω αυτό ο παραγωγός αυτής της συσκευής
συνιστά κάθε δυο χρόνια να πραγματοποιείται προφυλακτικός έλεγχος του θερμοσίφωνα από διαπιστευμένο συνεργείο. Αυτός ο έλεγχος προφύλαξης
πρέπει να συμπεριλαμβάνει καθαρισμό και έλεγχο της ανόδου προστασίας (για θερμοσίφωνες με υαλο-κεραμική κάλυψη ) η οποία σε περίπτωση ανάγκης πρέπει να αντικατασταθεί με καινούρια άνοδος.
Για να καθαρίσετε τη συσκευή χρησιμοποιήστε ένα υγρό πανί. Μην χρησιμοποιείτε σκληρά καθαριστικά ή καθαριστικά που περιέχουν διαλύτες. Μην κρατάτε τη συσκευή κάτω από τρεχούμενο νερό.
Ο κατασκευαστής δεν φέρει ευθύνη για όλες τις επιπτώσεις, λόγω της μη τήρησης των παρόντων οδηγιών.
Οδηγίες προστασίας του περιβάλλοντος
Οι παλιές ηλεκτρικές συσκευές περιέχουν πολύτιμα υλικά λόγω αυτού δεν πρέπει να ρίχνονται μαζί με τα οικιακά σκουπίδια! Σας παρακαλούμε για την ενεργή συνδρομή σας για την διαφύλαξη του περιβάλλοντος παραδίδοντας τις παλιές συσκευές στα οργανωμένα κέντρα ανακύκλωσης (σε περίπτωση που υπάρχουν τέτοια κέντρα).
Page 78
TESY vous remerci d’avoir choisi notre produit.
FR
Nous espérons que cet appareil contribuera à améliorer le confort dans votre maison.
Cette description technique et le manuel d‘instruction servent à décrire le principe de fonctionnement de notre produit, les conditions de son installation correcte et son bon fonctionnement. Le manuel d’Instruction est destiné au technicien qualié qui eectuera l’installation de l’appareil, le démontage et la réparation en cas de défauts de fonctionnement.
Notez que le respect des instructions dans la présente notice est exclusivement du bénéce au prot de l`acheteur, mais en même temps c`est l`une des conditions essentielles mentionnées dans la carte de garantie concernant la validité du service de garantie. Le fabricant ne peut pas être tenu responsable en cas des pannes et des dommages possibles, provoqués par l`utilisation et/ou le montage inadéquats dus au non-respect des instructions dans cette notice.
Le chaue-eau électrique est conforme aux normes EN 60335-1, EN 60335-2-21.
I. FONCTIONNEMENT
Cet appareil est conçu pour produire ecacement de l‘eau chaude sanitaire à l’usage domestique dans des maisons où la pression de l’eau en fonctionnement ne dépasse pas 6 bars (0,6 MPa). Il est exclusivement destiné à l’utilisation dans des locaux fermés et chaués où la température ne tombe pas en dessous de 4°C. Il n’est pas conçu pour fonctionner comme un chaue eau électrique instantané en continuation. Cet appareil est conçu pour fonctionner dans régions où la dureté de l’eau ne dépasse pas 10° dH.
S’il soit installé dans une région où l’eau est plus „dure“ l’accumulation très rapide
de dépôts de calcaire est possible. Cette accumulation devient la cause d’un bruit spécique pendant la chaue et la détérioration rapide de l’équipement électrique. Pour les régions où l‘eau est plus «dure» il est recommandé de détartrer l’appareil chaque année, et d’utiliser un élément chauant dont la puissance ne dépasse pas 2 kW.
II. CARACTÉRISTIQUES TECHNIQUES
1. Capacité nominale du chaue-eau, exprimée en litres - voir la plaque
signalétique
2. Tension nominale - voir la plaque signalétique
3. Puissance nominale - voir la plaque signalétique
4. Pression nominale - voir la plaque signalétique
Ce chire n’indique pas la pression de l’eau en fonctionnement dans la
tuyauterie. Elle indique la pression de propre fonctionnement de l`appareil
conformément aux exigences des normes de sécurité.
5. Type - chaue-eau à accumulation, avec isolation thermique
6. Consommation journalière d‘électricité – voir Annexe I
7. Prol de charge nominale - voir Annexe I
8. Volume d‘eau chaude mitigée à 40°C V40 en litres - voir Annexe I
9. Température maximale du thermostat - voir Annexe I
10. Température réglage préétabli d‘usine - voir Annexe I
11. Efficacité énergétique de la production d‘eau chaude sanitaire - voir Annexe II
III. CONSIGNES DE SECURITE
Le chaue-eau doit être installé en respectant les consignes de sécurité incendie
•
Ne jamais mettre le chaue-eau sous tension avant de vous assurer que l’appareil est plein d’eau
•
ATTENTION! L’INSTALLATION ET LE BRANCHEMENT INCORRECT DE L'APPAREIL RISQUENT D'ENTRAINER DES
CONSEQUENCES GRAVES POUR LA SANTE ET PEUT PROVOQUER MEME LA MORT DES UTILISATEURS. CECI PEUT EGALEMENT ENDOMMAGER LEUR PROPRIETE, AINSI QUE CELLE DES TIERS, A LA SUITE D’INONDATIONS, EXPLOSIONS OU FEUX. L'installation, le raccordement au réseau d'eau et le raccordement au réseau électrique doivent être eectuées par des techniciens qualiés. Un technicien qualié signie une personne qui a des compétences appropriées selon la réglementation de l'état concerné
Portez une attention élevée pour raccorder correctement l de protection (modèles équipés d’un
•
cordon d‘alimentation sans che). S’il y existe un risque de baisse de la température au dessous de 0°C, vidangez le chaue-eau (voir
•
les instructions p. V, paragraphe 2 « Raccordement hydraulique »). En fonctionnement (mode de chaue) un faible écoulement d’eau par l‘orice de drainage de la
•
soupape de sécurité est normal. Elle doit être laissée ouverte à l`aire. An de prévenir tout dommage causé par l‘eau, il faut prendre des mesures pour l‘enlèvement ou la collecte de l`eau d‘écoulement tout en respectant les dispositions de p.2 paragraphe V.
Pendant la chaue, l`appareil peut émettre un léger bruit analogue à celui d’une bouilloire. Ce
•
bruit est normal et ne traduit aucun défaut de l’appareil. Avec le temps le bruit devient plus fort à cause de l`accumulation de calcaire.
Pour éliminer le bruit il est nécessaire de nettoyer l’appareil. Le service de garantie ne couvre pas
•
cette procédure. An de garantir le bon fonctionnement de votre chaue-eau eectuez l’examen et le nettoyage
•
régulier du clapet anti-retour. Dans les régions où l’eau est très « dure » procédez à l’enlèvement du calcaire accumulé. Le service de garantie ne couvre pas cette procédure.
Il est strictement interdit de faire tout type de changement ou modication dans le schéma d’installation
électrique du chaue-eau. La présence d’une modication entraîne l‘annulation de la garantie. Toute suppression d’éléments intégrés, l‘installation de matériel supplémentaire, le remplacement d’éléments avec analogues non référencées par le fabricant peut sera considéré comme une modication.
Si le cordon d’alimentation (modèles de chaue-eau muni d’un tel) est endommagé il doit être
•
remplacé par le service après vente ou des personnes de qualication similaire an d’éviter un danger
Cet appareil est destiné à être utilisé par des enfants de 8 ans et majeurs et par des personnes
•
ayant des capacités psychophysiques sensorielles réduites, une expérience ou des connaissances insusantes, sous la surveillance et les instructions d’un responsable de leur sécurité.
Assurez-vous que les enfants ne jouent pas avec.
•
Le nettoyage et l’entretien de l‘appareil ne doit pas être eectué par des enfants sans la surveillance
•
d’une personne adulte et informée.
78
Page 79
IV. DESCRIPTIF ET PRINCIPE DE FONCTIONNEMENT
L’appareil se compose d’un corps, une bride dans la partie inférieure /chaue­eau vertical/ ou sur la coté / chaue-eau horizontal/, un capot plastique et un clapet anti-retour.
1. Le corps se compose d’un réservoir en acier (ballon d’eau) et une enveloppe
extérieure. Un matériel isolant de mousse de polyuréthane à haute densité est placé entre eux. Il y a deux raccordements avec letage G½“- un pour l’entrée de l’eau froide (bague bleu) et un pour la sortie de l’eau chaude (bague rouge). Le réservoir interne peut être:
ballon d’eau en acier noir protégé par un revêtement émaillé ou en émail
•
vitrié ballon d’eau en acier inoxydable
•
Les chaue-eaux verticaux peuvent être équipés avec un échangeur de chaleur (serpentin). L‘entrée et la sortie de la serpentine sont disposées latéralement - Il y a raccordements avec letage G ¾“.
2. Un dispositif de chauage électrique est connecté sur la bride. Les chaue-
eaux avec revêtement en émail vitrié sont équipés d’une anode en magnésium intégrée. La résistance sert à chauer l’eau dans le réservoir. Elle est commandée par le thermostat, qui eectue le réglage de la température. L’appareil est équipé d‘un dispositif intégré de protection contre la surchaue (thermocouple), qui coupe le courant si la température atteinte soit trop élevé.
3. La soupape de sécurité empêche la vidange complète de l‘appareil si l’arrivée
d’eau froide soit coupée. Il protège l‘appareil contre l’augmentation dangereuse de la pression dans le réservoir d‘eau. (Quand la température de l’eau se lève, son volume augmente, augmente aussi la pression dans le réservoir) en permettant la sortie d’une certaine quantité d’eau à travers le trou de drainage.
La soupape de sécurité ne peut pas protéger l‘appareil si la pression
de l’eau en fonctionnement dans la tuyauterie est plus haute que
celle de fonctionnement propre de l`appareil, indiqué sur la plaque
signalétique.
V. MONTAGE ET MISE EN FONCTIONNEMENT
ATTENTION! L’INSTALLATION ET LE BRANCHEMENT INCORRECT DE
L'APPAREIL RISQUENT D'ENTRAINER DES CONSEQUENCES GRAVES POUR LA SANTE ET PEUT PROVOQUER MEME LA MORT DES UTILISATEURS. CECI PEUT EGALEMENT ENDOMMAGER LEUR PROPRIETE, AINSI QUE CELLE DES TIERS, A LA SUITE D’INONDATIONS, EXPLOSIONS OU FEUX. L'installation, le raccordement au réseau d'eau et le raccordement au réseau électrique doivent être eectuées par des techniciens qualiés. Un technicien qualié signie une personne qui a des compétences appropriées selon la réglementation de l'état concerné
1. Montage
Positionnez le chaue-eau le plus près possible des points d’utilisation d’eau chaude pour diminuer les pertes thermiques. En cas d’installation dans la salle de bain vous devez le positionner à l’abris des projections d’eau. Fixation au mur - l’appareil s’accroche contre le mur à l’aide de la console de xation sur son corps. Il s’accroche sur deux supports muraux (min F 10 mm) solidement xés au le mur (non inclus dans le kit d’accrochage). Les dimensions de la console de xation pour le montage vertical du chaue­eau sont universelles permettant une distance entre les supports entre 220 et 310mm - g. 1a.
Installez l’appareil dans une pièce où le sol est imperméabilisé et il y
existe un drainage raccordé au réseau des eaux usées pour éviter les dommages dans votre maison ou aux tiers si un dysfonctionnement dans le système d‘alimentation a lieu. Ne placez pas des objets non­imperméabilisés sous le chaue-eau. Si vous installez un chaue-eau dans une pièce où le sol n’est pas imperméabilisé, un bac de récupération d‘eau, raccordé au réseau des eaux usées, doit être obligatoirement installé sous l’appareil.
Note: le bac de recuperation d‘eau n’est pas inclus dans le kit, le
client doit l’acheter separement.
2. Raccordement hydraulique
g. 4: a - montage vertical 1 - arrivée d’eau froide, 2 - clapet anti-retour, 3 - soupape de réduction
de pression (si la pression de l’eau en fonctionnement est supérieure à 0,6 MPa), 4 - valve d’arrêt, 5 - entonnoir pour raccordement à l‘égout, 6 - tuyau exible, 7 - robinet de vidange
Les tubulures sont repérées par des marques (bagues) en bleu - eau froide (d’arrivée) et rouge - eau chaude (de sortie) qui sont à respecter impérativement. L’installation du clapet anti-retour fourni avec l’appareil est impérative. Il doit être connecté sur l’arrivée d’eau froide en respectant le sens de la èche qui montre la direction d‘écoulement d’eau d’arrivée.
Exeption: Si les régulations (les normes) locaux exigent le montage
d`une soupape de sécurité ou dispositif de protection diérents (conformement aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément. Les dispositifs conformes à la norme EN 1487 exigent une pression maximale de fonctionnement égale à 0.7 MPa. Pour les autres soupapes de sécurité la pression calibrée doit être inférieure de 0.1 MPa à celle indiquée sur la plaque signalétique de l`appareil. Dans ce cas l’installation de la soupape de sécurité fournie avec l`appareil est interdite.
Le montage d’un dispositif d’arrêt entre le clapet anti-retour
(dispositif de sécurité) et l’appareil est strictement interdit.
La présence d‘autres soupapes de sécurité (usagés) peut entraîner
des dommages à votre appareil. Démontez les dispositifs usagés.
Le vissage du clapet anti-retour sur un letage dont la longueur
dépasse 10 mm est strictement interdit. Cela peut entraîner des dommages à votre soupape de sécurité, ce qui est dangereux pour votre appareil.
Le montage vertical du chaue-eau exige d’enlever le panneau
plastique pour connecter le clapet anti-retour sur l’arrivée d’eau froide. Une fois installé il doit se trouver dans la position montré sur g.2.
Le clapet anti-retour et les tuyaux de la canalisation menant vers le
chaue-eau doivent être protégés contre le gel. S`il est utilisé un tuyau exible de drainage, son extrémité libre doit être ouverte à l`aire (ne pas être immergée sous l`eau). Le tuyau exible doit aussi être protégé
contre le gel.
Le remplissage du chaue-eau s’eectue par l’ouverture du robinet situé sur le tuyau d’alimentation en eau froide et du robinet d’eau chaude du mélangeur. Lorsque de l’eau commencera à couler de façon uniforme du mélangeur, cela signiera que le réservoir est plein. Donc, vous pouvez fermer le robinet d’eau chaude. Quand il est nécessaire à vider le réservoir, il faut d’abord couper l’alimentation en électricité du chaue-eau. Interrompez l‘arrivéе d‘eau à l‘appareil.Ouvrez le robinet à eau chaude du robinet mélangeur. Ouvrez le robinet 7 (gure 4) pour couler toute la quantité d‘eau par le chaue-eau.Au cas où dans l‘installation n‘est pas installé un robinet de ce genre, le chaue-eau peut être vidangé directement par le tuyau d`entrée et tout d‘abord d‘être retiré de la conduite d`eau. Au cours de démontage de la bride il est normal à voir écouler quelques litres de l’eau, restés dans la cuve
Si le drain doivent être prises pour éviter les dommages causés par
des fuites d‘eau.
Si la pression dans la tuyauterie de raccordement est supérieure à celle indiquée sous paragraphe I en haut, l`installation d`une soupape de réduction de pression est nécessaire, sinon le chaue-eau ne fonctionnera pas correctement. Le fabricant décline toute responsabilité en cas de dommages résultant d’une exploitation inadéquate.
3. Raccordement électrique.
Avant de mettre le chaue-eau sous tension, assurez-vous que
l’appareil est rempli d’eau.
3.1. Chaue-eaux équipés d‘un cordon d‘alimentation avec che.
Pour connecter le chaue-eau à l’alimentation électrique branchez le cordon d’alimentation dans une prise de courant. Pour couper l’alimentation électrique vers le chaue-eau débranchez le cordon d’alimentation de la prise de courant.
La prise de courant doit être raccordé à un circuit électrique séparé
de l’installation électrique xe, muni d’un fusible de protection.
Elle doit être mise à terre.
3.2. Chaue-eaux équipés d‘un cordon d‘alimentation sans che
L‘appareil doit être raccordé à un circuit électrique séparé de l’installation électrique xe, muni d’un fusible de protection de 16A courant nominal (20A pour une puissance > 3700W). Le raccord doit être permanent ­sans che ni prise de courant. Le circuit d’alimentation doit être muni d’un dispositif de protection intégré qui assure l‘isolation de l‘ensemble des pôles dans le cas de surtension catégorie III. Le branchement des ls dans le cordon d‘alimentation doit être eectué comme il suit:
Raccorder le l marron au conducteur phase de l’installation
•
électrique (portant la lettre „L“) Raccorder le l bleu au conducteur neutre de l’installation électrique
•
(portant la lettre „N“) Raccorder le l jaune/vert au conducteur de protection de
•
l’installation électrique (portant le symbole ⏚.
3.3. Chaue-eau sans cordon d‘alimentation
L‘appareil doit être raccordé à un circuit électrique séparé de l’installation électrique xe, muni d’un fusible de protection de 16A courant nominal (20A pour une puissance > 3700W). Le raccordement doit être eectué avec des ls rigides de cuivre - câble 3x2, 5 mm² pour une puissance totale de 3000W (câble 3x4.0 mm² pour une puissance > 3700W).
Le circuit d’alimentation doit être muni d’un dispositif de protection intégré qui assure l‘isolation de l‘ensemble des pôles dans le cas de surtension catégorie III.
Pour connecter le chaue-eau à l’alimentation électrique vous devez enlever le capot plastique (g.2)
Les câbles d’alimentation doivent être branchés sur chaque borne indiquée comme il suit:
le l de phase à symbole A ou A1 ou L ou L1
•
le l de neutre à symbole N (B ou B1 ou N1)
•
La connexion du l de protection au raccord leté, marqués avec le
•
signe est impératif ⏚.
.
FR
79Français
Page 80
Après le raccordement remonter le capot plastique!
FR
Explication gure 3: TS - thermocouple; TR/EC - molette de régulation/ bloc électronique; S -
sonde; R - résistance; F - bride
VI. PROTECTION CONTRE LA CORROSION  ANODE EN MAGNESIUM
L’anode en magnésium sert à protéger l’intérieur du ballon d’eau contre la corrosion. Elle se détruit avec le temps et il faut la remplacer. Son remplacement est pour le compte du client. Un examen régulier de l’usure de l’anode par un technicien agréé est recommandé pour assurer la
le remplacement, contacter un service agréé ou un technicien qualié!
VII. MODE D‘EMPLOI
Cet appareil dispose de quatre modes de fonctionnement principaux: « Veille », « Chauage » - pour maintenir la température dénie, « Smart Control » - un mode d’auto-apprentissage continu avec sélection automatique de la température de chauage quel que soit le mode de fonctionnement actif et : « Smart Home » - pour une surveillance et un contrôle à distance.
Les options supplémentaires qui sont oertes ce sont la présence d'un bip sonore lorsque vous enfoncez les boutons, la protection antigel du chaue-eau, la fonction « Anti-légionelles ».
1. Mise en marche du chaue-eau
Avant de mettre le chaue-eau sous tension assurez-vois que l’appareil est raccordé correctement au réseau d’alimentation électrique et il est plein d’eau. Le chaue-eau peut être mis en fonctionnement depuis un dispositif intégré dans l’installation électrique, décrit dans paragraphe
3.3 du point V ou en branchant le câble d’alimentation dans la prise de courant (si votre modèle est équipé d’une che).
2. Description du panneau de commande de l’appareil
Indicateur /voyant/ de la connexion Wi-Fi
•
Les appareils dotés d'une unité de communication Wi-Fi intégrée peuvent se connecter à un système de contrôle et de surveillance à distance en temps réel. Grâce à l'indicateur /voyant/ du module Wi-Fi, vous avez des informations sur l'activité de la connexion. Le voyant s'allume en permanence lorsqu'il existe une connexion Wi-Fi à l'appareil et clignote lorsque la connexion est déconnectée.
Commande locale (Indoor)
Pour les appareils conçus pour fonctionner avec une connexion locale sans nécessiter de connexion Internet, le symbole - clignote.
L'appareil est accessible via des appareils mobiles (téléphone, tablette, ordinateur). Vous trouverez des instructions détaillées sur le fonctionnement à distance de l’appareil dans le manuel "Notice d’utilisation de module de communication intégré (Wi-Fi)" fourni avec votre appareil.
Commande par Internet (Outdoor)
1
2
3
Le panneau de commande de l'appareil ache des informations sur le fonctionnement et l'état du chaue-eau. Désignation des boutons et des éléments :
6
5
4
❶ - Panneau de contrôle ❷ - Indicateur /voyant/ d'un problème enregistré ❸ - Bouton /voyant/ « Veille » /„Standby”/ "ON"; ❹ - Indicateur /voyant/ du module Wi-Fi ❺ - Bouton pour le choix du mode de fonctionnement ❻ - Indicateur /voyant/ de la température de consigne de l’eau et de la
température réelle de l’eau.
3. Réglages et commande de l’appareil
Branchement de la commande électronique de l’appareil
Appuyez le bouton pour brancher la commande de l’appareil. Sur le panneau de contrôle apparaît de mode de travail prédéni.
Appuyez de nouveau le bouton pour débrancher la commande électrique. Le mode « Veille » /“Standby”/ est activé et l’appareil se met automatiquement en marche sous le mode « Antigel ». Sur le panneau de contrôle reste allumé le bouton , le bouton ⯈ et l’indicateur / voyant/ de la connexion Wi-Fi.
router
WLAN
Pour les appareils conçus à travailler avec des réseaux à Wi-Fi et une connexion avec l’internet, l’indicateur /voyant/ est présenté avec le symbole - .
Vous trouverez des instructions détaillées sur le fonctionnement à distance de l’appareil dans le manuel "Notice d’utilisation de module de communication intégré (Wi-Fi)" fourni avec votre appareil.
Si l'indicateur /voyant/ Wi-Fi n'est pas disponible sur votre panneau de commande, vous disposez d'un modèle de base pour cette gamme d’appareils. Vous pouvez gérer votre appareil en mode « Commande manuelle » via le panneau de contrôle.
Attention! Pour quitter le mode «
distance
» vous devez appuyer la touche
Mode " Commande manuelle "
•
La commande dans le mode « Commande manuelle » est effectuée par le bouton ⯈. Le mode actif et l'état actuel de l'appareil sont indiqués par un voyant sur le panneau de contrôle .
Mode actif (température de consigne /préréglée/) et échelle d'affichage de la température:
WLAN
pour une surveillance et un contrôle à
⯈.
80
Page 81
Le bouton ⯈ permet de sélectionner le mode de fonctionnement. Vous
45°C
75°C
60°C ECO
pouvez choisir parmi quatre modes de fonctionnement : 45 °C, 60 °C, ECO ou 75 °C:
Chaque fois que vous appuyez sur cette touche, un mode est sélectionné dans la séquence comme suit : 45 °C, 60 ° C, ECO ou 75 °C :
Mode 45 °C Dans ce mode, l'appareil chauera l'eau à une température d'environ
45°C. Sur le panneau de contrôle, le voyant indique la sélection eectuée. Pendant l'échauement, le premier secteur de l'échelle lumineuse clignote. Lorsque la température dénie est atteinte, le secteur de l’échelle est allumé en permanence.
Mode 60 °C Dans ce mode, l’appareil chauera l’eau à une température d’environ 60
° C. Sur le panneau de contrôle, le voyant indique la sélection eectuée. Pendant l'échauement, les premier et deuxième secteurs de l’échelle lumineuse clignotent. Lorsque l'eau est chauée à 45 ° C, le premier secteur reste allumé en permanence et le second secteur de l'échelle continue à clignoter. Lorsque la température de consigne /préréglée/ (60°C) est atteinte, les deux secteurs de l'échelle s'allument en permanence.
Mode 75 °C Dans ce mode, l’appareil chauera l’eau à une température d’environ 75 ° C. Sur le panneau de contrôle, le voyant indique la sélection eectuée. Pendant l'échauement, les premier, deuxième et troisième secteurs de l’échelle lumineuse clignotent. Lorsque l'eau est chauée à 45 ° C, le premier secteur s'allume en permanence et les deuxième et troisième secteurs de l’échelle lumineuse continuent à clignoter. Lorsque l'eau est chauée à 60 °C, le deuxième secteur d'allumera aussi en permanence, alors que le troisième secteur de l'échelle lumineuse continuera à clignoter. Lorsque la température de consigne /préréglée/ (75 °C) est atteinte, toute l'échelle lumineuse s'allumera en permanence.
Mode ЕСО (mode d’autoformation) Ce mode de fonctionnement est particulièrement adapté si vous avez des habitudes établies en matière de consommation d’eau chaude (par exemple si vous prenez un bain à peu près à la même heure chaque jour). Pour faire fonctionner le chaue-eau en mode « Eco », appuyez sur la touche ⯈ jusqu'à ce que le voyant ECO sur le panneau de contrôle apparaisse. La première semaine au cours de laquelle l'appareil est formé conformément aux habitudes du ménage, l'eau est chauée à 70°C. Après cette période, la valeur maximale du chauage de l'eau est conforme aux besoins réels. Pendant l'échauement, toute l'échelle lumineuse clignote. Lorsque l'eau est chauée à 45 °C, le premier secteur s'allume en permanence et les deuxième et le troisième secteurs de l'échelle lumineuse continuent à clignoter. Lorsque l'eau est chauée à 60 ° C, le deuxième secteur s'allume en permanence et le troisième secteur de l'échelle lumineuse continue de clignoter. Lorsque la température atteint 70 °C, l’échelle entière reste allumée en permanence. En Mode « ECO », le chaue-eau électrique développe son propre algorithme de fonctionnement an de garantir une économie de coûts d'énergie, an de réduire votre facture d'électricité, tout en maintenant le maximum de confort d'utilisation
Attention! Le chaue-eau électrique TESY que vous avez choisi est de
classe d'ecacité énergétique maximale. La performance optimale de l’appareil est garantie uniquement lorsqu’il fonctionne en mode ECO «Eco Smart» qui permet de réaliser des économies d’énergie signicatives.
Principle de fonctionnement : Après avoir choisi le Mode « Eco », l’appareil apprendra vos habitudes et élaborera un programme hebdomadaire vous fournissant la bonne quantité d’eau au bon moment, mais également génèrera des économies d'énergie et réduira votre facture d'électricité. Le principe de travail nécessite une période d’auto-apprentissage d’une semaine, à la suite de laquelle le Mode « Eco » reproduit automatiquement le cycle de travail appris et commence à accumuler des économies d’énergie sans perturber votre confort, calculé sur la base de vos habitudes étudiées. L'appareil enregistre vos habitudes et apprend par lui-même automatiquement et en permanence. Si vous changez souvent vos habitudes, l’appareil n’est pas en mesure de vous fournir un algorithme tout à fait précis qui garantisse votre confort et vous fournisse de l’eau chaude au moment opportun.
Note : En cas de chutes dans le réseau électrique, l’appareil garde les réglages jusqu’à 12 heures.
Si vous devez chauffer l’eau une seule fois à la température maximale, avec le mode ECO activé, sélectionnez le mode 75 °C. Avec cette
.
modification, l'algorithme ECO est enregistré. Lors du retour en mode ECO, le fonctionnement du chauffe-eau se poursuit conformément à l'algorithme élaboré.
Fonction « Antigel »
•
La fonction « Antigel » est active dans le mode « Standby ». Si vous envisagez de ne pas utiliser le chaue-eau pendant une longue période, protégez son contenu du gel en appuyant sur le bouton  pour activer la fonction " température de l'eau à environ 10 °C
IMPORTANT: L'alimentation électrique de l'appareil doit être
assurée – l’appareil doit être branché au réseau électrique. La soupape de sécurité et la conduite qui la relie à l'appareil doivent être obligatoirement protégées contre le gel
Fonction « RETOUR DES RÉGLAGES D’USINE »
•
La fonction est active en mode «Stand by» (Veille). Pour retourner au paramètres d’usine appuyez simultanément sur les touches et pour 10 secondes. Pendant ces 10 secondes, deux signaux sonores se font entendre. Le premier est le signale « test » et tous les touches sur le panneau vont s’allumer, après vous allez attendre le second signal indiquant le retour aux paramètres d’usine.
Fonction « Anti-légionelle »
•
La basse température de l'eau dans le chaue-eau crée un environnement favorable au développement de micro-organismes, et en particulier de la bactérie Légionelle, qui peut être extrêmement dangereuse pour l’organisme humain. La fonction Anti-légionelle/Désinfectant est une fonction innovante qui s’active automatiquement an de protéger le chaue-eau des bactéries contenues dans l’eau chaude. Si l'eau dans le chaue-eau n'atteint pas 65 °C pendant 7 jours, la fonction Anti-légionelle s’active automatiquement. L'eau dans le chaue-eau est chauée à 65 °C et maintenue pendant 60 minutes.
4. Problèmes enregistrés
Lorsqu'un problème est détecté dans l'appareil, tous les symboles s'éteignent. Le symbole ⚠ s'allume sur le panneau et commence à clignoter. Simultanément, le chaue- eau de l'appareil s'éteint (l'appareil arrête de chauer) et l'indicateur du mode de fonctionnement s'éteint. Diérentes erreurs sont codées avec un nombre diérent de clignotements du symbole (clignote N fois et s'éteint en 2 secondes).
Code de l’erreur Dénomination de l’erreur
1 clignotement erreur 1 Le capteur inférieur est interrompu
2 clignotements erreur 2 Le capteur inférieur a court-circuité
3 clignotements erreur 3 Le capteur supérieur est interrompu
4 clignotements erreur 4 Le capteur supérieur a court-circuité
5 clignotements erreur 5 Chaue-eau branché à sec
6 clignotements erreur 6 Réglage de la date et de l’heure
Attention! Lorsqu'un problème est détecté dans l'appareil "
Consultez la liste et trouvez le réseau Wi-Fi de votre chaue-eau:
TCHxxxxxxxx et eectuez la connexion.
Note: Si sur l’écran s`ache le un des codes d’erreur de tableau ci-dessus veuillez contacter immédiatement une service agrée. Vous allez trouver la
liste des services agrées sur la carte de garantie.
VIII. ENTRETIEN
Au cours de fonctionnement de votre chaue-eau sur la surface de l’élément chauant s’accumule du calcaire. Cela empêche l’échange de chaleur entre la résistance et l’eau. Le chaue-eau commence à émettre un bruit spécique (analogue à celui d’une bouilloire). La température sur la surface de la résistance se lève. Le thermostat de régulation se met en marche et s’éteint plus vite. Il est possible une activation «mensongère» de la protection thermique. An d’optimiser la vie de votre chaue eau, le fabricant conseille de faire appel à un service agrée tous les deux ans pour eectuer l’entretien de routine de votre appareil. La garantie ne couvre pas cet entretien et il reste pour le compte du client. L’entretien de routine doit comprendre nettoyage et examen de l‘anode (pour les chaue-eaux avec un revêtement intérieur d’émail vitrié) et s’il est nécessaire - son remplacement. Pour le nettoyage, utilisez un chion propre et légèrement humidié. N’utiliser pas des produits abrasifs ni de solvants.
Le constructeur décline toute responsabilité en cas de dommages résultant d‘un non respect de ces instructions.
Keskkonna kaitse juhend
Vanad elektri aparaadid koosnevad hinnalistest materjalidest ja seoses sellega ei tohi neid valja visata koos igapaevase sodiga! Palume Teie aktiivset kaastegevust looduslike ressursside ja keskkonna kaitsel ja andke aparaat organiseeritud ostupunktidesse.
Antigel
", et dans ce cas le chaue-eau maintiendra la
.
.
Liste des erreurs et de leurs codes:
⯈
erreur 6":
81Français
FR
Page 82
Почитувани клиенти,
MK
Тимот на TESY сака да Ви честита за купувањето на новиот производ. Се надеваме дека новиот уред ќе овозможи поголем комфор во Вашиот дом.
Овој технички опис и прирачник за употреба е подготвен со цел да Ве запознае со производот и условите за правилна инсталација и употреба. Овие инструкции се наменети за квалификувани техничари, кои ќе ја изведат инсталацијата, расклопувањето и поправките во случај на дефект. Следењето на напишаните инструкции е во интерес на купувачот и претставува еден од условите на гаранцијата, како што е назначено на гарантниот лист.
Ве молиме запомнете дека следењето на инструкциите првично е во интерес на потрошувачот, но со тоа истовремено е и услов на гаранцијата, како што е назначено на гарантниот лист, така што потрошувачот може да ги користи бесплатните услуги со гаранцијата. Производителот не е одговорен за штета на уредот која е предизвикана како резултат на работа и/или инсталација која не кореспондира на инструкциите.
Електричниот бојлер се согласува со барањата на EN 60335-1, EN 60335-2-21.
I. 
Намената на уредот е доставување на топла вода во дом кој е опремен со водоводен систем со притисок понизок од 6 бари (0,6 Mpa). Тој е дизајниран за работа само во затворени и загреани простории каде температурата не е пониска од 4°C и не е дизајниран да работи во континуиран, проточен режим.
Уредот е дизајниран да работи во региони каде тврдоста на водата не е повисока од 10 °dH. Во случај уредот да се инсталира во регион каде водата е потврда, можно е многу брза појава на бигор. Ова може да предизвика
III.  
Бојлерот за вода мора да се монтира во места со нормална отпорност на пожар.
•
Не го вклучувајте бојлерот освен ако не установите дека е наполнет со вода.
•
ВНИМАНИЕ! ПОГРЕШНАТА ИНСТАЛАЦИЈА И ПОВРЗУВАЊЕ НА АПАРАТОТ ЌЕ ПРЕДИЗВИКА ОПАСНОСТ ОД
ТЕШКИ ПОСЛЕДИЦИ ЗА ЗДРАВЈЕТО И ЧАК СМРТ НА ПОТРОшУВАЧИТЕ. ОВАА МОЖЕ ДА ДОВЕДЕ ДО ШТЕТИ НА НИВНИОТ ИМОТ, КАКО И ТОА ДЕКА ВРЗ ТРЕТИ СТРАНИ. ПРЕДИЗВИКАНИ ОД ПОПЛАВУВАЊЕ, ЕКСПЛОЗИЈА, ПОЖАР. Инсталирањето, поврзувањето со водоводната мрежа и поврзувањето со електричната мрежа мора да го вршат квалификувни техничари. Овластен техничар е лице кое ги има соодведните надлевности
според прописита на соодветната држава.
специфична бучава при загревањето, како и брзо оштетување на електричните делови. За региони со потврда вода се препорачува ходишно чистење на бигорот, како и употреба на грејна моќност не поголема од 2 kW.
II.  
1. Номинален волумен V, литри - види плоча со информации за уредот
2. Номинална волтажа - види плоча со информации за уредот
3. Номинална потрошувачка на енергија - види плоча со информации за
уредот
4. Номинален притисок - види плоча со информации за уредот
Ова не е притисокот на доводот за вода. Ова е притисокот
кој се назначува за уредот и се однесува на барањата на
безбедносните стандарди.
5. Вид на греач за вода – греач за вода од затворен тип, со термална
изолација
6. Дневно потрошувачка на електрична енергија - види Прилог I
7. Прогласен товарен профил- види Прилог I
8. Количеството на мешаната вода при 40°C V40 во литри - види
Прилог I
9. Максимална температура на термостатот - види Прилог I
10. Фабрички зададени температурни подесувања - види Прилог I
11. Енергетска ефикасност при загревање на водата - види Прилог I
По поврзување на бојлерот за електричната мрежа, мора да се води грижа да се поврзе
•
безбедносната жица. Ако постои веројатност температурата на просторијата да падне под 0°C, бојлерот мора да се
•
испразни (следете ја процедурата назначена во поглавје V, дел 2 ‘’Водоводно поврзување на бојлерот”). При работа – режим на загревање – вообичаени се капки вода низ отворот за одвод на
•
заштитниот вентил. Заштитниот вентил треба да биде отворен на атмосферата. Потребно е да се преземат мерки
•
и да се собере истечената вода за да се спречи штета, осигурувајќи се дека ова е во согласност со барањата опишани во дел 2, параграф V. Вентилот и елементите кои се поврзани за него мора да бидат заштитени од замрзнување.
•
•
е нормално и не покажува штета. Бучавата се зголемува со тек на време и причината за неа се остатоците од бигор. За да ја отстраните бучавата, уредот треба да се исчисти од бигор. Овој вид на чистење не е покриен со гаранцијата. Со цел да се осигура безбедна работа на бојлерот, безбедносниот вентил мора редовно да
•
се чисти и проверува дали функционира нормално/вентилот не смее да биде попречен/, и за региони со многу тврда вода треба да се чисти од насобраниот бигор. Оваа услуга не е покриена со гаранцијата.
Сите промени и модификации на конструкцијата и електричните кола на бојлерот се забранети. Ако
се установат промени и модификации при проверка, гаранцијата на уредот станува неважечка и се поништува. Промени и модификации се сите слчаи на отстранување на елементи вградени од страна на производителот, додавање на дополнителни компоненти на бојлерот, замена на елементи со слични елементи кои не се одобрени од производителот.
Ако кабелот за напојување (кај модели кои имаат таков кабел) се оштети, мора да се замени
•
од претставник на сервисот или лице со слична квалификација, со цел да се избегне било каков ризик. Овој уред може да се употребува од деца постари од 8 години и лица со намалени физички,
•
сензорни или ментални способности или недостиг на знаење и искуство ако се надгледуваат или насочуваат во врска со употребата на уредот на безбеден начин и гиразбираат вклучените опасности.
Децата не смеат да си играат со уредот.
•
Чистињето и одржувањето не смеат да го изведуваат деца без надзор.
•
82
Page 83
IV.     
Уредот се состои од тело, обрач на долната страна / за бојлери наменети за вертикална монтажа/ или на страните /за бојлери наменети за хоризонтална монтажа/, заштитен пластичен панел и безбедносен вентил.
1. Телото се состои од челичен резервоар (сад за вода) и куќиште
(надворешен оклоп) со термална изолација поставена помеѓу, направена од еколошки чиста полиуретанска пена со висока густина, и две цевки со навој G ½ ‘’ за довод на ладна вода (означени со син прстен) и излезна цевка за топла вода (означена со црвен прстен). Внатрешниот сад може да е од различен тип во зависност од моделот:
Направен од челик, заштитен од корозија од специјален слој од стакло-
•
керамика Направен од нерѓосувачки челик
•
Вертикалните бојлери може да се поврзат со вграден уред за размена на топлина (цевка за бојлер). Влезот и излезот на оваа цевка се лоцирани на страните и претставуваат цевки со навој G ¾“.
2. Обрачок се состои од: електричен греач и термостат. Греачите со слој од
стакло-керамика имаат магнезиумска заштита. Греачот се користи за загревање на водата во садот и се контролира преку термостатот, кој автоматски ја одржува избраната температура. Термостатот има вграден безбедносен уред кој штити од прегревање, кој го исклучува греачот кога водата ќе постигне високи температури.
3. Безбедносниот вентил спречува целосно празнење на уредот во
случај на прекин на доводот за ладна вода. Вентилот го штити уредот од зголемување на притисокот на вредности поголеми од дозволените при загревањето (притисокот се зголемува со зголемување на температурата), преку испуштање на притисокот низ отворот за истекување.
Безбедносниот вентил не може да го заштити уредот во
случај на притисок на доводот на вода кој е поголем од
назначените вредности за уредот.
V.   
ВНИМАНИЕ! ПОГРЕШНАТА ИНСТАЛАЦИЈА И ПОВРЗУВАЊЕ НА АПАРАТОТ ЌЕ
ПРЕДИЗВИКА ОПАСНОСТ ОД ТЕШКИ ПОСЛЕДИЦИ ЗА ЗДРАВЈЕТО И ЧАК СМРТ НА ПОТРОшУВАЧИТЕ. ОВАА МОЖЕ ДА ДОВЕДЕ ДО ШТЕТИ НА НИВНИОТ ИМОТ, КАКО И ТОА ДЕКА ВРЗ ТРЕТИ СТРАНИ. ПРЕДИЗВИКАНИ ОД ПОПЛАВУВАЊЕ, ЕКСПЛОЗИЈА, ПОЖАР. Инсталирањето, поврзувањето со водоводната мрежа и поврзувањето со електричната мрежа мора да го вршат квалификувни техничари. Овластен техничар е лице кое ги има соодведните надлевности според прописита на соодветната држава.
1. 
Препорачуваме монтирање на уредот во близина на местото каде што се користи топлата вода, со цел да се намали губење на топлината при транспорт. Во случај на монтажа на уредот во бања, избраната локација мора да ја исклучи можноста за прскање на вода преку тушок или додатокот за туширање. Уредот е фиксиран за ѕид преку држач за монтажа кој е прикачен за телото на уредот (ако држачот не е прикачен, треба да се прикачи со доставените завртки). Двете куки се користат за закачување на уредот (мин. Ø 10 mm) и цврсто треба да се прикачат на ѕидот (не се вклучени во сетот за монтажа). Конструкцијата на држачот за монтажа која е дизајнирана за бојлери со вертикална монтажа е универзална и овозможува растојание на куките од 220 до 310 mm (сл. 1a).
Со цел да се спречи повреда на корисникот и трети лица во случај
на грешка во системот кој овозможува топла вода, уредот мора да се монтира во просторија која има подна хидроизолација и одвод. Не поставувајте предмети, кои не се водоотпорни, под уредот под никоја околност. Во случај на монтажа на уредот во просторија која нема подна хидроизолација, потребно е да се постави одвод под уредот.
Забелешка: сетот не вклучува заштитна када и
корисникот мора да ја избере истата.
2.   
Каде: 1 – Влезна цевка; 2 – Безбедносен вентил; 3 – Вентил за редукција (за притисок на вода > 0,6 MPa); 4 – Запирачки вентил; 5 – Инка поврзана со одвод; 6 – Црево; 7 – Славина за истекување на вода
По поврзување на бојлерот со водоводот, мора да ги следите индикативните ознаки /прстени/ кои се прикачени на цевките: сино за ладна /влезна/ вода, црвено за топла /излезна/ вода.
Монтирањето на безбедносниот вентил кој е доставен со бојлерот е задолжително. Безбедносниот вентил мора да се монтира на цевката за ладна вода, следејќи ја насоката на стрелката која е испечатена на телото и ја покажува насоката на влезната вода. Не смее да се монтираат дополнителни запирни вентили меѓу безбедносниот вентил и бојлерот.
Исклучок: Ако локалните регулативи (норми) бараат
употреба на дополнителен заштитен вентил или механизам (во согласност со EN 1487 или EN 1489), тогаш мора дополнително да се купи. За механиззми кои работат во согласност со EN 1487 назначениот работен притисок не смее да биде повисок од 0.7 MPa. За други заштитни вентили, притисокот на кои се калибрирани треба да биде за 0.1 MPa понизок од назначениот притисок на знакот на уредот. Во тој случај, безбедносниот вентил које доставен со уредот не треба да се користи
Присуството на друг /стар/ безбедносен вентил може да
предизвика расипување на уредот и поради тоа мора да се
отстрани.
Друг вид на запирачка арматура не се дозволува меѓу
заштитниот вентил (заштитниот уред) и уредот.
Поставувањето на заштитниот вентил на навои подолги
од 10 mm не се дозволува, во спротивно може да се оштети
вентилот и предизвикува опасност за уредот.
Со бојлери за вертикална монтажа, заштитниот вентил
треба да се поврзе на влезната цевка додека безбедносниот пластичен панел е отстранет. Откако е монтиран тој треба да биде во позиција како што е прикажано на
слика 2.
Заштитниот вентил и цевката меѓу вентилот и бојлерот
мора да се заштитат од замрзнување. При истекување, цревото – е секогаш слободно и отворено на атмосфера (не потопено во вода). Осигурајте се едка цревото е заштитено од
замрзнување.
Отворањето на вентилот за ладна вода на доводот за вода и отворањето на топлиот вентил од славината која ја меша водата го изведува полнењето на бојлерот со вода. Откако полнењето ќе заврши, мора да почне постојан тек на вода низ славината за мешана вода. Сега, можете да го затворите вентилот за топла вода. Во случај кога е потребно да се испразни бојлерот, прво мора да го исклучите од струја. Текот на водата од доводот мора да се прекине и доводот за топла вода од славината за мешана вода мора да се отвори. Славината 7 (сл. 4a) мора да се отвори за да се испразни водата од садот. Ако нема таква славина вградена во цевката, водата ќе истече директно од влезната евка на садот за вода откако ќе го дисконектирате од доводот за вода Во случај на отстранувањена обрачот, отфрлањето на неколку литри вода, кои остануваат во садот, е нормално.
Мора да преземете мерки за да се спречи штета од водата
која истекува при празнењето.
Во случај притисокот на доводот да е над назначената вредност во горниот параграф, тогаш е потребно да се постави вентил за редуцирање, во спротивно бојлерот нема правилно да функционира. Производителот не прифаќа одговорност за проблеми предизвикани од неправилна употреба од страна на корисникот.
3.    .
Осигурајте се дека уредот е полн пред да го вклучите
напојувањето.
3.1. Модели со кабел за напојување и приклучок се поврзуваат
со внесување на приклучокот во контакт.
Тие се исклучуваат од напојувањето со отстранување на приклучокот од контактот.
Штекерот мора да биде правилно поврзан со одделно
електрично коло со соодветна заштита. Мора да биде
заземјен.
3.2. Бојлери опремени со кабел за напојување без приклучок
Уредот треба да се поврзе со одделно електрично коло од електричната мрежа. Поврзувањето треба да биде постојано – без приклучоци за контакт. Колото треба да има безбедносен осигурувач (16А) и вграден уред кој овозможува дисконекција на сите полови во случај на прекумерена волтажа од категорија III. Поврзувањето на проводниците од кабелот за напојување на уредот треба да се изведе на следниот начин:
проводник со кафена изолација – за фазниот проводник на
•
електричните жици (L) проводник со сина изолација – за неутралниот проводник на
•
жиците (N) проводник со жолто-зелена изолација – за безбедносниот
•
проводник на жиците ⏚.
3.3. Модели без кабел за напојување
Уредот мора да се поврзе со оддело електрично коло од електричната мрежа. Колото треба да има безбедносен осигурувач 16А (20A за моќност > 3700W). Треба да се употреби проводник со бакарно единечно јадро (цврсто – не влакнесто) за поврзувањето ­кабел 3 x 2.5 mm² (кабел 3 x 2.5 mm² за моќност > 3700W). Електричното коло кое го напојува уредот мора да има вграден уред кој овозможува разделување на сите терминални полови во услов на супер-волтажа од категорија III. За да ја инсталирате жицата за напојување во бојлерот, отстранете го пластичниот капак (слика 2). Поврзете ги жиците за напојување според ознаките на терминалите, на следниот начин:
фазата – со ознака A, A1, L или L1;
•
неутралната – со N (B или B1 или N1)
•
Безбедносната жица мора задолжително да се поврзе со
•
терминалот означен со ⏚.
По инсталацијата, вратете го пластичниот капак на своето место!
MK
83Македонски
Page 84
Објаснување за Сл. 3:
MK
TS – термален прекинувач; TR/EC – термален регулатор/ електронско управување; S – сензор ; R - греач; F - обрач;
VI.      Ј
Магнезиумовата анода ја штити внатрешната површина на садот од корозија. Рокот на употреба на анодата е пет години. Анодниот елемент е елемент кој подлеж на трошење и потребно е периодично заменување. Во поглед на долготрајна и безбедна употреба на бојлерот, производителот препорачува периодични проверки на состојбата на магнезиумовата анода од страна на квалификуван техничар и замена по потреба, ова може да се изведе при превентивното одржување на уредот. За замена, ве молиме контактирајте ги овластените сервис центри!
VII.   
Оваа направа има четири главни режими на работа: "Stand by", "Греење" – за одржувње на поставената температура, "Smart Control" - континуиран режим на самостојно учење со автоматски избор на температурата на греењето без оглед на активниот режим на работа и : Smart Home " - за далечинско следење и управивање.
Може да се забележат дополнителни додатоци, како што се присуство на бип кога се притискаат копчињата, заштита од замрзнување на бојлерот, функција "Антилегионела".
1.    
Пред првично вклучување на уредот осигурајте се дека е правилно приклучен на електричната мрежа и е наполнет со вода. Вклучувањето на бојлерот се остварува преку уредот вграден во инсталацијата опишан во точка 3.3 од став V или поврзување на приклучокот со контактот (доколку моделот е со кабел со приклучок).
2.       
  Wi-Fi 
•
Направите со вграден Wi-Fi уред за комуникација имаат можност да се поврзат со систем за далечинско управување и следење во реално време. Со индикаторот за Wi-Fi модул, имате информации за активност на врската. Индикаторот светнува постојано кога има Wi-Fi врска со уредот и трепка кога врската е исклучена.
  (Indoor)
За направи наменети да работат со локална врска без потреба од интернет врска, симбол - трепка.
До уредот може да се пристапи преку мобилни уреди (телефон, таблет, компјутер). Детални упатства за далечинско работење на направата можете да ги најдете во упатството "Упатство за користење на вграден безжичен комуникациски модул (Wi-Fi)", обезбедени во комплетот на Вашиот уред.
   (Outdoor)
1
2
3
Контролниот панел на направата прикажува информации за работата и состојбата на бојлерот. Ознака на копчињата и елементите:
6
5
4
❶ - Контролен панел ❷ - Индикатор на регистриран проблем ❸ - Копче „Stand by”/ "ON"; ❹ - Индикатор на Wi-Fi модула ❺ - Копче за да го изберете режимот на работа ❻ - Индикатор за поставена и реална температура на водата
3.     
     
Притиснете го копчето за да ја вклучите контролата на направата. Поставениот режим на работа се прикажува на контролниот панел.
Повторно притиснете го копчето за да го исклучите електронското управување. Активиран е режимот “Stand By” и направата автоматски влегува во режим “Против замрзнување”. Контролното копче , ⯈ останува осветлено на контролниот панел и индикаторот на Wi-Fi връзката.
router
WLAN
За уредите дизајнирани да работат со Wi-Fi мрежи и Интернет конекција, индикаторот е претставен со симбол - .
Детални упатства за работа на апаратот преку Интернет можете да ги најдете во упатството "Упатство за користење на вграден безжичен комуникациски модул (Wi-Fi)", обезбедени во комплетот на Вашиот уред. Ако индикаторот за Wi-Fi не е достапен на контролниот панел, имате основен модел за овој опсег на уреди. Можете да управувате со направата во режим "Рачно упраување" преку контролниот панел.
Внимание! За да излезете од режим "одмор" требва да го
притиснете копчето
 " "
•
Управувањето во режим „Рачно упавување“ се врши со копче ⯈. Активниот режим и тековниот статус на направата се означени со светло на контролната табла. Активен режим (поставена температура) и скала на прикажување на температурата:
⯈.
WLAN
84
Page 85
Преку копчето ⯈ р избран режимот на работа. Можете да изберете од
45°C
75°C
60°C ECO
четири режими 45 °C, 60 °C, ECO или 75 °C. Секој пат кога ќе го притиснете ова копче, се избира режим на низа од
кој се префрла од 45°C, 60°C, ECO или 75°C како што следи:
Режими 45 °C Во овој режим, апаратот ќе ја загрева водата до приближно 45 °C. На контролната табла, индикаторското светло дава повратна
информација за направениот избор. За време на загревањето, трепка првиот сектор од лесната скала. Кога ќе се достигне поставената температура, секторот на скалата свети постојано.
Режими 60 °C Во овој режим, апаратот ќе ја загрева водата до приближно 60 °C.
На контролната табла, индикаторското светло дава повратна информација за направениот избор. За време на затоплувањето, трепка првиот и вториот сектор од лесна скала. Кога водата се загрева на 45 ° C, првиот сектор светнува стабилно, а вториот сектор од скалата продолжува да трепка. Кога ќе се достигне поставената температура (60 ° C), двата сектори на скалата осветлуваат постојано.
Режими 75 °C Во овој режим, апаратот ќе ја загрева водата до приближно 75 °C.
На контролната табла, индикаторското светло дава повратна информација за направениот избор. За време на затоплувањето, трепка првиот, вториот и третиот сектор. Кога водата се загрева на 45 ° C, првиот сектор се пали постојано и вториот и третиот сектор од скалата продолжува да трепка. Кога водата се загрева на 60 ° C, вториот сектор се пали постојано, а третиот сектор на скалата продолжува да трепка. Кога ќе се достигне поставената температура (75 ° C), целата скала светнува постојано.
Режими ЕСО (режим на самостојно учење) Овој режим на работа е особено погоден ако имате воспоставени
навики во однос на потрошувачката на топла вода (на пример, бањајте се во приближно исто време секој ден). За ракување со бојлерот во режимот "Еко", притиснете копче ⯈, се додека светлото за индикаторот ЕКО не се појави на контролниот панел. Првата недела во текот на која апаратот се обучува според навиките на домаќинството, а водата се загрева на 70 ° С. По овој период, максималната вредност на греењето на водата е во согласност со реалната потреба.
За време на затоплувањето, трепка целата светлина карпа. Кога водата се загрева на 45 ° C, првиот сектор се пали постојано, а вториот и третиот сектор од скалата продолжуваат да трепкаат. Кога водата се загрева на 60 ° C, вториот сектор се пали постојано, а третиот сектор на скалата продолжува да трепка. Кога ќе достигне температура од 70° C, целата скала светнува постојано.
Во режими ЕКО, електричниот бојлер развива свој алгоритм на работа за да гарантира заштеда на енергија, соодветно да ја намали вашата сметка за електрична енергија, но да одржува максимална удобност во употреба
Како работи: По изборот на режимот Еко, апаратот ќе ги научи вашите навики и ќе создаде седмична програма за да ви обезбеди соодветна количина на вода во вистинско време, но и така што ќе генерира заштеда на енергија и ја намалува вашата сметка за електрична енергија. Принципот на работа бара период на самостојно учење од една недела, по што режимот Еко автоматски го репродуцира студискиот циклус на работа и започнува да акумулира заштеда на енергија без да се наруши вашата удобност пресметана врз основа на изучените навики. Апаратот ги следи вашите навики и самостојно учење.
Ако ги менувате навиките често, апаратот не може да излезе со точен алгоритам кој ви гарантира удобност и обезбедува топла вода точно кога ви е потребна.
Ако треба еднаш да ја загреете водата на максимална температура, со активиран режим ЕКО, изберете режим 75 ° С. Со оваа промена, алгоритмот ESO се задржува. По враќањето во режимот ЕСО, работата на бојлерот продолжува според развиен алгоритам.
.
Внимание! Електричниот бојлер TESY што го поседувате е со
максимално висок енергетска класа. Класата на уредот е
загарантирна само при работа на уредот во режим ECO "Еко смарт", поради значителните штедење енергија кои се произведуваат.
Белешка: Кога ќе се исклучи напојувањето, единицата ги зачувува поставките до 12 часа.
 " 
•
Функцијата "против замрзнување" е активна во режим "Stand By". Ако немате намера да го користите бојлерот долго време, заштитете ја неговата содржина од замрзнување со притискање на
копче , за да активирате функција " бојлерот ќе ја одржи температурата на водата приближно 10 °C.
ВАЖНО: Напојувањето на уредот мора де се вклучи.
Безбедносниот вентил и цевководот од него кон апаратот
мора да бидат заштитени против смрзување.
 "   "
•
За да се оствари функцијата е важно бојлерот да биде во режим "Stand by". Остварува се преку задржување на бутон и бутон ⯈ за минимум 10 секунди. Во овие 10 секунди, Вие треба да чуете два звучни сигнали. Првиот е "тест", ќе ви се вклучат сите симболи на панелот и при продолжување на задржување на копчињата ќе слушнете вториот сигнал, кој веќе симболизира дека сте вратиле уредот кон фабричките поставки.
 ""
•
Ниската температура на водата со во котелот создава поволно опкружување за развој на микроорганизми, а особено бактеријата Легионела, која може да биде исклучително опасна за човечкото тело. Функција за Анти-легионела / Дезинфекција е иновативна функција и автоматски се вклучува со цел да се заштити котелот од бактерии во топла вода. Ако водата во бојлерот не достигне температура од 65 ° C за 7 дена, функцијата на антиолегионела се активира. Водата во бојлерот се загрева на 65 ° C и се одржува 60 минути.
4.  
Кога е откриен проблем во уредот, сите знаци излегуваат. Симболот
"
 
", при што
⚠ свети на панелот и трепка. Во исто време, грејачот на апаратот
се исклучува (апаратот престанува да се загрева) и индикацијата за режимот на работа работи надвор. Различни грешки се кодираат со различен број на трепки на симболот (трепка N пати и излегува за 2 секунди).
Внимание!
Неопходно е да откриете ефирна безжична мрежа емитирана од
бојлерот: "TCHхххххххх" и да се поврзете на неа.
Забелешка: Ако ви се визуелизира некоја од горенаведените
грешки, ве молиме контактирајте со овластен сервис!
Работилниците се наведени во гарантниот лист.
VIII.  
Под нормална употреба на уредот, под влијанието на високата температура, бигорот /т.н. слој од бигор/ се натрупува на површината на грејните елементи. Ова ја влошува размената на топлина меѓу грејниот елемент и водата. Површинската температура на грејниот елемент се зголемува заедно со / зовриената вода/. Терморегулаторот се вклучува и исклучува почесто. Можна е „лажна“ активација на термичката заштита. Поради овие факти, производителот препорачува превентивно одржување на бојлерот на секои две години од страна на овластениот сервис центар. Ова заштитно одржување мора да вклучува чистење и инспеција на заштитата на анодата (за бојлери со слој од стакло-керамика), која треба да се замени ако е потребна нова. Со цел да се исчисти уредот, употребете влажна крпа. Не чистете со абразивни детергенти или детергенти кои содржат растворувачи. Не налевајте вода на бојлерот.
  ќ              .
на стари уреди (ако постојат).
Список на грешки и нивни кодови:
Код на грешката
/ број на трепки/
1 грешка 1 Долниот сензор е прекинат
2 грешка 2 Долниот сензор е со краток спој
3 грешка 3 Горниот сензор е прекинат
4 грешка 4 Горниот сензор е со краток спој
5 грешка 5 Гејачот е вклучен без вода
6 грешка 6 Поставување на датум и час
Ако ви се визуелизира некоја "
    
Старите електрични уреди содржат вредни материјали и според тоа не треба да се фрлаат заедно со домашниот отпад. Ве замолуваме да го извршите вашиот активен придонес за заштита на ресурсите и околината со предавање на уредот во овластените станици за купување
Име на грешката
грешка 6":
85Македонски
MK
Page 86
BRUGS OG OPBEVARINGSANVISNING
DK
Kære kunde, TESY’s team gratulerer dig varmt med det nye køb. Vi håber, at det nye apparat
vil forøge komforten i dit hjem. Formålet med den foreliggende tekniske beskrivelse og brugsvejledning
er at gøre dig bekendt med foreliggende produkt og dets monteringskrav og anvendelsesområde. Vejledningen er også beregnet til de autoriserede installatører, der først skal montere og så demontere og reparere apparatet i tilfælde af driftsfejl.
Det er i din egen interesse og en af garantibetingelserne, anført i garantibeviset, at overholde anvisningerne i den foreliggende vejledning.
Være venligst opmærksom på, at overholdelsen af anvisningerne i foreliggende brugsvejledning er først og fremmest til gavn for køberen, men samtidig er den også en af garantibetingelserne, anført i garantikortet, for at køberen skal kunne benytte sig af vores gratis garantiservice. Producenten påtager sig inget ansvar for driftsforstyrrelser eller eventuelle beskadigelser, som er blevet forårsagt af brug og/eller montage, som ikke er i overensstemmelse med anvisningerne i foreliggende vejledning. El-vandvarmeren opfylder kravene i normerne EN 60335-1, EN 60335- 2-21.
I. ANVENDELSESOMRÅDE
Apparatet er beregnet til opvarmning af brugsvand i vandledninger med tryk på max. 6 bar (0,6 MPa). Det må kun anvendes i lukkede og opvarmede lokaler, hvor temperaturen ikke fælder under 4°C, og det må ikke bruges i uafbrudt gennemstrømningsdriftsmåde.
Apparatet skal anvendes i områder, hvor vandets hårdhed er op til 10 °dH.
III. VIGTIGE REGLER
Vandvarmeren må kun opsættes i rum med ordentlig brandsikkerhed.
•
Man må ikke tænde vandvarmeren, før man først har sikret sig, at den er opfyldt med vand.
•
”Hårdere” vand kan medføre, at kalkaejringer bliver meget hurtigt dannet, hvilket medfører en typisk støj under vandopvarmningen samt beskadigelse af el-komponenterne på kort tid. I områder med hårdere vand anbefaler vi, at man renser apparatet og erner de dannede kalkaejringer hvert år, og at man bruger en varmelegeme-eekt på op til 2kW
II. TEKNISKE DATA
1. Nominelt rumindhold V, liter – se skiltet på apparatet
2. Nominel spænding - se skiltet på apparatet
3. Nominel eekt - se skiltet på apparatet
4. Nominelt tryk - se skiltet på apparatet
Dette er ikke trykket af vandet i vandledningerne. Dette er det
angvine tryk for apparatet og refererer til kravene i
sikkerhedsstandarderne.
5. Type varmtvandsbeholder - lukket akkumulerende vandvarmer,
varmeisoleret
6. Daglig energiforbrug – se Bilag I
7. Nominel belastningsprol – se Bilag I
8. Blandet vandmængde ved 40 ° C V40 liter - se Bilag I
9. Termostatens maksimale temperatur – se Bilag I
10. Standardtemperaturindstillinger – se Bilag I
11. Energieffektivitet for vandopvarmning – se Bilag I
OBS! FORKERT INSTALLATION OG TILSLUTNING AF APPARATET VIL MEDFØRE, AT DET BLIVER FARLIGT MED STORE
KONSEKVENSER FOR SUNDHEDEN OG SELV DØDEN AF FORBRUGERE. DETTE KAN OGSÅ FORÅRSAGE SKADER FOR
DERES EJENDOM, OG OGSÅ PÅ TREDJEPARTER, FORÅRSAGET AF OVERSVØMMELSER, EKSPLOSION, BRAND. Installationen, tilslutningen til vandtilførslen og tilslutningen
til lysnettet skal udføres af kvalicerede teknikere. En kvaliceret tekniker er en person, der har de relevante kompetencer i henhold til landets regler
Når man tilslutter vandvarmeren elnettet skal man være opmærksom på, at man tilslutter sikkerhedsledningen
•
korrekt (ved modeller uden stikledning). Ved sandsynlighed stuetemperaturen at falde under 0 °C, vandvarmeren skal tømmes (følg den
•
fremgangsmåden, der er beskrevet i p. V, afsnit 2: „Tilslutte kedlen til vandforsyningsnettet”). Det er normalt, at sikkerhedsventilens aøb drypper, når apparatet er i drift (under vandopvarmning).
•
Aøbet skal udmunde frit. For at undgå skader skal man sørge for at det vand, der drypper ned, bliver opsamplet eller aedt, samtidig med at man overholder kravene anført i p.2 i afsnit V. Sikkerhedsventilen samt alle tilsluttede komponenter skal være beskyttet mod frysning.
Under opvarmningen af vandet kan der forekomme en pibende lyd (af vand, der kommer op til at koge).
•
Dette er noget almindeligt og betyder ikke, at apparatet fejler noget. Lyden bliver stærkere med tiden på grund af kalkaejringerne. Med henblik på at få lyden til at stoppe skal man få apparatet renset. Denne tjeneste er ikke omfattet af garantiservicen.
For at vandvarmeren skal kunne fungere godt og sikkert, skal retur-sikkerhedsventilen gøres rent og
•
kontrolleres jævnligt mht dens funktion /at den ikke blokeres/, og i områder med kalkholdigt vand skal vandvarmeren afkalkes. Afkalkning indbefattes ikke i garantiservicen.
Alle ændringer og omformninger af konstruktionen af vandvarmerens elektriske skema er forbudt. Tegn på
ovennævnte medfører opsigelse af garantiservicen. Ændringer og omformning omfatter alle tilfælde, hvor man erner elementer, indbyggede af fabrikanten, inkorporerer ekstra komponenter i vandvarmeren, udskifter nogle elementer med andre lignende, ikke godkendte af fabrikanten.
I tilfælde af at tilledningen (ved modeller, der er forsynet med en) er beskadiget, skal den udskiftes af en
•
servicerepræsentant eller af fagpersonale med lignende kvalikation for at undgå al mulig risiko. Dette apparat er beregnet til at anvendes af børn på mindst 8 år og personer med nedsatte fysiske, følsomme
•
eller mentale evner, eller personer med manglende erfaring og viden, kun hvis de overvåges eller er blevet instrueret i hvordan de skal anvende apparatet på en sikker måde og er bevidste om mulige risici.
Lad ikke børn lege med apparatet.
•
Rengøring og vedligeholdelse af apparatet må ikke udføres af børn, som ikke overvåges.
•
86
Page 87
IV. BESKRIVELSE OG ANVENDELSE
Apparatet består af en beholder, en bundange / ved varmtvandsbeholdere til lodret montering/ eller en sideange /ved varmtvandsbeholdere til vandret montering/, et plastiksikkerhedspanel og en retur-sikkerhedsventil.
1. Vandvarmeren består af en ståltank (vandbeholder) og et udvendigt hus
(ydre beholder) med varmeisolering af økologisk rent højtæt penopolyuretan imellem dem og to rør med gevind G ½“ for koldtvandstilgang (med blå ring) og varmtvandsafgang (med rød ring).
Den indre tank er fremstillet (afhængig af model) af:
Sort stål, beskyttet mod korrosion af en speciel glaskeramisk belægning
•
Rustfrit stål
•
De lodrette vandvarmere kan have indbygget varmeveklser (spiral). Spiralens indgang og udgang er anbragt på beholderens side i form af to rør med gevind G ¾“.
2. På angen er der monteret et elektrisk varmelegeme. Ved vandvarmere med
glaskeramisk belægning er der også monteret en magnesiumbeskytter. Det elektriske varmelegeme tjener til vandopvarmning i beholderen og styres af
termostaten, der automatisk vedligeholder en bestemt temperatur. Apparatet er forsynet med en indbygget overkogssikring (termoafbryder), der
automatisk afbryder varmelegemet fra elnettet, når vandtemperaturen når alt for høje værdier.
3. Retur-sikkerhedsventilen forhindrer at apparatet tømmes helt ved stop af
koldtvandstilgang fra vandledningen. Den beskytter apparatet mod trykstigning i varmtvandsbeholderen til værdier højere end maks. trykket under opvarmning (vand udvider sig ved temperaturstigning, hvilket medfører trykstigning) ved at udlufte overskudstrykket gennem aøbet
Retur-sikkerhedsventilen kan ikke beskytte apparatet, i tilfælde af
at vandledningstrykket er højere end trykket anført for apparatet.
V. MONTAGE OG INSTALLATION
OBS! FORKERT INSTALLATION OG TILSLUTNING AF APPARATET VIL
MEDFØRE, AT DET BLIVER FARLIGT MED STORE KONSEKVENSER FOR SUNDHEDEN OG SELV DØDEN AF FORBRUGERE. DETTE KAN OGSÅ FORÅRSAGE SKADER FOR DERES EJENDOM, OG OGSÅ PÅ TREDJEPARTER,
FORÅRSAGET AF OVERSVØMMELSER, EKSPLOSION, BRAND. Installationen, tilslutningen til vandtilførslen og tilslutningen til lysnettet skal udføres af kvalicerede teknikere. En kvaliceret tekniker er en person, der har de relevante kompetencer i henhold til landets regler.
1. Montage
Apparatet skal helst opsættes nærmest tappestedet, for at begrænse varmetab i vandledningen. Man skal under montagen tage hensyn til, at apparatet ikke må opsættes et sted, hvor det kunne overhældes med vand af bruseren eller telefonbruseren. Ved vægmontage skal apparatet opsættes på monteringsklemmerne anbragt på beholderen (hvis de ikke er anbragt på den, skal de monteres vha de vedlagte bolte). Apparatet opsættes på to bøjler (min. Ø 10 mm), som man først skal fastgøre i væggen (de leveres ikke med ophængsbeslaget). Monteringsklemmernes konstruktion på vandvarmere til lodret montering er universel og tillader en afstand mellem bøjlerne på 220
- 310 mm, g. 1a.
For at undgå skader for forbrugeren og tredje part skal apparatet i
tilfælde af systemfejl i varmtvandsforsyningen monteres i rum med hydroisolering i gulvet og aøb. Man må aldrig anbringe genstande under apparatet, der ikke er vandtætte. Ved opsætning af apparatet i rum uden hydroisolering i gulvet skal man anbringe et sikkerhedskar med aøb til kloakeringen under apparatet.
Bemærk: sikkerhedskaret leveres ikke med dette produkt og skal
vælges af brugeren.
2. Vandtilslutning
Fig. 4a – for lodret montage; Hvor: 1-Tilgangsrør; 2 - sikkerhedsventil; 3 - reduktionsventil (ved vandledningstryk over 0,6 MPa); 4 - afspærringshane; 5 - tragt for
tilslutning til kloakeringen; 6 – slange; 7 - Kran for tømning af kedelen Ved vandtilslutning af vandvarmeren skal man holde sig til den vejledende farveindikation /farveringe/ på apparatets rør: blå - for koldt/indgående/ vand, rød - for varmt / udgående/ vand.
Det er påkrævet at montere retur-sikkerhedsventilen, der leveres med vandvarmeren.
Sikkerhedsventilen anbringes på koldvandstilgangen ifølge pilen på beholderen, der viser retningen af vandtilgangen. Der må ikke anbringes anden stoppearmatur mellem ventil og apparat.
Undtagelse: Hvis de lokal forskrifter (normer) kræver, at man skal
bruge en anden sikkerhedsventil eller udstyr (i overensstemmelse med EN 1487 eller EN 1489), skal man købe det ekstra. For udstyr i overensstemmelse med EN 1487 skal det maksimale angvine drifttryk være på 0.7 Mpa. Øvrige sikkerhedsventiler skal være kalibreret til et tryk, der er 0.1 Mpa under det tryk, som er anført på apparatets skilt. I disse tilfælde skal man ikke bruge retur-sikkerhedsventilen, som følger med apparatet.
Øvrige /gamle/ retur-sikkerhedsventiler kan beskadige apparatet
og skal ernes.
Man må ikke anbringe anden stoppearmatur mellem retur-
sikkerhedsventilen (den beskyttende komponent) og apparatet.
Man må ikke tilslutte ventilen gevind med længde over 10 mm, for
det kunne beskadige ventilen og være farlig for apparatet.
For vandvarmere til lodret montering skal sikkerhedsventilen
tilsluttes tilgangsrøret når plastikpanelet er ernet fra apparatet.
Efter monteringen skal den være i stillingen som vist på g. 2.
Retur-sikkerhedsventilen og ledningen fra denne til vandvarmeren
skal være beskyttet mod frysning. Ved drænning ved hjælp af en slange – skal slangens løse ende altid udmunde frit (må ikke være neddykket). Slangen skal også være beskyttet mod frysning.
For at fylde vandvarmeren med vand skal man åbne hanen for koldtvandtilgang fra vandledningen til vandvarmeren og varmtvandshanen på blandingshanen. Efter opfyldning skal der strømme vand i uafbrudt stråle fra blanderen. Nu må du lukke varmtvandshanen. Ved tømning af vandvarmeren skal man under alle omstændigheder først afbryde strømmen. Stop forsyning af vand til apparatet. Åbn varmtvand kranen af blenderen. Åbn kran 7 (Fig. 4a ) for at tømme vandet af kedelen. Hvis således anlæg ikke er installeret, kedelen kan drænes direkte fra sit indgående rør ved at adskille på forhånd forsyningen fra vand.
Når man tager angen af, kan der normalt yde et par liter vand ud, der er blevet tilbage i beholderen.
Ved tømning skal man være forsigtig og undgå eventuelle skader,
der kan forårsages af det udstrømmende vand.
I tilfælde at trykket i vandledningen overskrider værdien, anført i afsnit I ovenfor, skal man installere en reduktionsventil, ellers vil vandvarmeren ikke fungere som den skulle. I modsat fald vil vandvarmeren ikke kunne fungere ordentligt. Fabrikanten kan ikke drages til ansvar for problemer, forårsaget ved ukorrekt anvendelse af apparatet.
3. El-tilslutning.
Før du tilslutter apparatet elforsyningen, skal du først sikre dig, at
apparatet er opfyldt med vand.
3.1. Modeller forsynet med stikledning tilsluttes, ved at man sætter
stikket i stikkontakten.
Man afbryder elforsyningen ved at erne stikket fra stikkontakten.
Stikket skal være ordentligt tilsluttet en separat strømkreds, forsynet
med en sikring. Den skal være jordforbundet.
3.2. Vandvarmere forsynet med strømkabel uden stik
Apparatet skal tilsluttes en særskilt strømkreds i den stationære el­installation, forsynet med en sikring med anført nominel strøm på 16А (20A for eekt > 3700W). Det skal være en fast tilslutning – uden stik og stikforbindelser. Strømkredsen skal være forsynet med sikring og indbygget udstyr til afbrydelse på alle poler i overspændingskategori III. Tilslutningen af ledningerne i apparatets strømkabel skal udføres som følger:
Ledningen med brun ledningsisolation – til faseledningen i el-
•
installationen (L) Ledningen med blå ledningsisolation – til neutralledningen i el-
•
installationen (N) Ledningen med gul-grøn ledningsisolation – til sikkerhedsledningen
•
i el-installationen ⏚.
3.3. Vandvarmer uden strømkabel
Apparatet skal tilsluttes en særskilt strømkreds i den stationære el­installation, forsynet med en sikring med anført nominel strøm på 16А (20A for eekt > 3700W). Tilslutningen skal udføres ved hjælp af enkelttrådede kopperledninger (fast ledning) - kabel 3x2,5 mm² for en samlet eekt på 3000W (kabel 3x4.0 mm² for eekt > 3700W). I den elektriske kontur for elforsyning af apparatet skal der indbygges et udstyr, der sikrer afbrydelsen af alle poler i tilfælde af overspænding i kategori III. For at montere tilledningen på vandvarmeren skal man tage plastiklåget af (g.2).
Tilslutning af strømledninger bør gennemføres i overensstemmelse med markeringerne på klemmerne, som følger:
Faseledning til betegnelsen A eller A1 eller L eller L1.
•
Nulledning til betegnelsen N (B eller B1 eller N1)
•
Man skal tilslutte sikkerhedsledningen til gevindforbindelsen
•
betegnet med ⏚.
Efter montering skal plastiklåget sættes på igen!
Beskrivelse af g.3: TS – termoafbryder; TR/EC – termoregulator/ elpanel; S – sensor ; R – varmelegeme; F – ange;
DK
87Dansk
Page 88
VI. BESKYTTELSE MOD KORROSION  MAGNESIUMANODE
DK
Magnesiumanodebeskytteren beskytter varmtvandsbeholderens invendige overade yderligere mod korrosion. Den udsættes for slid og skal udskiftes jævnligt. Med henblik på vandvarmerens langvarige og fejlfri anvendelse råder fabrikanten at magensiumanodens tilstand bliver kontrolleret jævnligt og hvis nødvendigt udskiftet af autoriseret fagpersonale, hvilket kan ske under apparatets jævnlige eftersyn. Kontakt venligst de autoriserede serviceafdelinger for at udføre udskiftningen!
VII. IDRIFTSÆTTELSE.
Dette apparat har re driftsformer: "Stand by", "Heat"- for at opretholde den indstillede temperatur, "Smart Control" - kontinuerlig selvlæringsfunktion med automatisk valg af opvarmningstemperatur uanset den aktive driftsform og: “Smart Home" - for ernovervågning og kontrol. Som ekstra kan bemærkes, tilstedeværelsen af et bip, når der trykkes på knapperne, frostbeskyttelse af kedlen og funktionen "Antilegionella".
1. Tænd elvandvarmeren
Inden du tænder for strømmen forvis dig om at vandvarmeren er tilsluttet på den rigtige måde og at enheden er fyldt med vand. Vandvarmeren tændes ved hjælp af anordningen indbygget i installationen som er beskrevet i punkt 3.3, afsnit V, eller ved at tilslutte hanstikket til en stikkontakt (hvis modellen har kabel med stik).
2. Beskrivelse af instrumentets kontrolpanel
Indikatoren lyser kontinuerligt, når der er en Wi-Fi-forbindelse til enheden og blinker, når forbindelsen er afbrudt.
Lokal styring (Indoor)
For enheder, der er designet til at arbejde med en lokal forbindelse uden behov for internetforbindelse, symbolet - blinker.
Enheden kan nås via mobile enheder (telefon, tablet, computer). Detaljerede instruktioner til ernbetjening af apparatet ndes i
instruktionsvejledningen " Vejledning til brug af indbygget trådløst kommunikationsmodul (Wi-Fi)", der leveres med dit apparat.
Håndtering via internettet (Outdoor)
1
2
3
Apparatets kontrolpanel viser information om drift og tilstand af kedlen. Betegnelse på knapper og elementer:
6
5
4
❶ - Kontrolpanel ❷ - Indikator for et registreret problem ❸ - Standby / ON-knap; ❹ - Wi-Fi-modulindikator ❺ - Valg af knap til driftstilstand ❻ - Indikator for indstillet og faktisk vandtemperatur
3. Indstillinger og kontroller af apparatet
Tænd af den elektroniske kontrol af enheden
Tryk på knappen for at tænde betjeningen af enheden. Den indstillede betjeningstilstand vises på kontrolpanelet.
Tryk på  knappen igen for at slukke den elektroniske betjening. Standby- tilstanden er aktiveret, og enheden går automatisk i ”Frostbeskyttelse”.
På kontrolpanelet knappen , ⯈ knappen og indikatoren for Wi-Fi­forbindelsen forbliver oplyst.
router
WLAN
For enheder, der er designet til at arbejde med Wi-Fi-netværk og internetforbindelse, er indikatoren repræsenteret af - .
Detaljerede instruktioner til betjening af apparatet over internettet kan ndes i instruktionsvejledningen " Vejledning til brug af indbygget trådløst kommunikationsmodul (Wi-Fi)", der leveres med dit apparat.
Hvis Wi-Fi-indikatoren ikke er tilgængelig på dit kontrolpanel, har du en basismodel til denne række enheder.
Du kan betjene din enhed i manuel tilstand via kontrolpanelet.
VIGTIGT: For at afbryde for ernovervågning og kontrol skal Jer trykke
knappen
⯈
.
WLAN
Indikator for Wi-Fi-forbindelse
•
Apparater med indbygget Wi-Fi-kommunikationsenhed har mulighed at oprette forbindelse til et ernstyrings- og overvågningssystem i realtid. Ved hjælp af Wi-Fi-modulindikatoren har du oplysninger om forbindelsesaktivitet.
88
Modus "Manuel styring"
•
Styringen i modus "Manuel styring" udføres med knappen ⯈. Den aktive tilstand og apparatets aktuelle status er indikeret af en lampe på kontrolpanelet.
Aktiv tilstand (indstillet temperatur) og temperaturskala:
Med knappen ⯈ vælges driftsformen. Du kan vælge mellem re tilstande på 45° C, 60° C, ECO eller 75° C.
Page 89
Hver gang du trykker på denne knap, vælges en sekvenstilstand, der går fra
45°C
75°C
60°C ECO
45° C, 60° C, ECO eller 75° C som følger:
45 ° C tilstande I denne tilstand opvarmer apparatet vandet til en temperatur på cirka
45°C. På kontrolpanelet giver indikatorlampen feedback om dit valg. Under
opvarmning blinker den første sektor i lysskalaen. Når den indstillede temperatur nås, lyser skalaen konstant.
60° C tilstande I denne tilstand opvarmer apparatet vandet til en temperatur på ca.
60°C. På kontrolpanelet giver indikatorlampen feedback om dit valg. Under
opvarmning blinker den første og anden sektor i lysskalaen. Når vandet opvarmes til 45° C, lyser den første sektor støt, og den anden sektor af skalaen fortsætter med at blinke. Når den indstillede temperatur (60°C) nås, lyser begge dele af skalaen konstant.
75° C tilstande I denne tilstand opvarmer apparatet vandet til en temperatur på ca.
75°C. På kontrolpanelet giver indikatorlampen feedback om dit valg. Under
opvarmning blinker den første, anden og tredje sektor i lysskalaen. Når vandet opvarmes til 45° C, lyser den første sektor støt, og skalaens anden og tredje sektor fortsætter med at blinke. Når den indstillede temperatur (75° C) nås, lyser hele skalaen konstant.
ECO-tilstand (selvlærende funktion) Denne arbejdstilstand er især velegnet i nærvær af etablerede vaner
med hensyn til forbrug af varmt vand (eksempel: du bader hver dag på omtrent samme tid). For at betjene vandvarmeren i tilstanden "Eco" skal du trykke på ⯈-knappen, indtil ECO-lampen på kontrolpanelet vises. I den første uge, hvorigennem apparatet trænes i henhold til husholdningens vaner, opvarmes vandet til 70° C. Efter denne periode er den maksimale værdi af vandopvarmning i overensstemmelse med det reelle behov.
Under opvarmningen blinker hele lysskala. Når vandet opvarmes til 45°C, lyser den første sektor støt, og skalaens anden og tredje sektor fortsætter med at blinke. Når den indstillede temperatur (70° C) nås, lyser hele skalaen konstant.
I ECO-tilstande udvikler el-kedlen sin egen algoritme for drift for at garantere energibesparelser, henholdsvis at reducere din elregning, men for at maksimere komforten i brug.
ADVARSEL! Din elvandvarmer TESY er af højeste energiklasse.
Enhedens energiklasse garanteres kun i driftsmåde ECO ”Eco
smart” på grund af de betydelige energibesparelser, der genereres.
Sådan fungerer det: Når du har valgt Eco-tilstand, vil enheden lære dine vaner og oprette et ugentligt program til dig, slig at det giver dig den rigtige mængde vand på det rigtige tidspunkt, du har brug for det, men også for at generere energibesparelser og reducere din elregning. Funktionsprincippet kræver en selvstudieperiode på en uge, hvorefter Eco-funktionen automatisk gengiver studiecyklussen for arbejdet og begynder at akkumulere energibesparelser uden at forstyrre din komfort beregnet på baggrund af dine studerede vaner. Enheden fortsætter med at overvåge dine vaner og at uddanne sig selv konstant.
Hvis du ofte ændrer dine vaner, kan apparatet muligvis ikke komme med en nøjagtig algoritme, for at sikre din komfort og give varmt vand nøjagtigt, når du har brug for det.
Bemærk: Når strømmen er stoppet, gemmer enheden indstillingerne i op til 12 timer.
Hvis du har brug for at opvarme vandet til maksimal temperatur en gang, med ECO-tilstand aktiveret, skal du vælge 75°C - tilstand. Med denne ændring bevares ECO-algoritmen. Når du vender tilbage til ECO­tilstand, vandvarmerens arbejde fortsætter i henhold til algoritmen.
Frostbeskyttelse funktion
•
Frostbeskyttelse funktionen er aktiv i standby-tilstand. Hvis du ikke agter at bruge vandvarmeren i lang tid, beskyt dets indhold mod frysning ved at trykke på knappen for at aktivere Frostbeskyttelse funktion, hvorved vandvarmeren opretholder vandtemperaturen på ca. 10° C.
Fabriksindstillingsfunktionen
•
For at aktivere denne funktion skal enheden være i driftsmåde ”Stand by”. Du kan aktivere det ved at trykke og holde knapperne + ⯈ i mindst 10 sekunder. I løbet af disse 10 sekunder skal du høre to lydsignaler. Det første er en ”test”, alle symboler på displayet er belyst og hvis du holder knapperne, hører du det andet signal som indikerer at enhedens fabriksindstillinger er gendannet.
Anti-Legionellafunktionen
•
Den lave temperatur på vandet i kedlen skaber et gunstigt miljø for udvikling af mikroorganismer, og især Legionella-bakterien, som kan være yderst farlige for den menneskelige organisme.
Anti-legionella / desinfektionsfunktionen er en innovativ funktion og aktiveres automatisk for at beskytte kedlen mod bakterier i varmt vand. Hvis vandet i vandvarmeren ikke når temperaturen 65° C i 7 dage, aktiveres anti Legionella funktionen. Vandet i vandvarmeren opvarmes til 65 ° C og holdes i 60 minutter.
4. Registrerede problemer
Når der registreres et problem på enheden, slukkes alle symboler. Symbolet ⚠ lyser på panelet og blinker. Samtidig slukker
apparatvarmeren (apparatet holder op med at opvarme), og indikatoren for driftstilstand slukkes. Forskellige fejl er kodet med forskellige antal blinker på symbolet (blinker N gange og slukkes på 2 sekunder).
Liste over fejl og deres koder:
Kode af fejlen
/ antal blinker/
1 fejl 1 Den nederste sensor afbrudt
2 fejl 2 Den nederste sensor er kortsluttet
3 fejl 3 Den øverste sensor er afbrudt
4 fejl 4 Ovenstående sensor er kortsluttet
5 fejl 5 Opvarmeren er tændt i det tørre
6 fejl 6 Indstilling af dato og tid
ADVARSEL! Når der registreres et problem på enheden "
Du skal nde det trådløse netværk der udsendes fra vandvarmeren:
”TCHхххххххх” og oprette en forbindelse til det.
OBS: Hvis med en af de ovennævnte fejl vises, bedes du kontakte et autoriseret servicecenter! Der er en liste over servicecentrene i
garantibeviset.
VIII. VEDLIGEHOLDELSE
Ved almindelig brug af vandvarmeren vil der under indydelse af den høje temperatur på varmelegemets overade udfældes kalk. Dette forringer varmeudvekslingen mellem varmelegemet og vandet. Temperaturen ved og omkring varmelegemets overade stiger. Der opstår en typisk lyd /af kogende vand/. Termoregulatoren begynder at tændes og slukkes med kortere mellemrum. ”Falsk” aktivering af temperatursikringen er muligt. Derfor råder apparatets fabrikant, at man får vandvarmeren kontrolleret af en autoriseret servicecenter eller
-afdeling hvert andet år. Kontrollen skal indebære rengøring og syn af magnesiumanoden (for vandvarmere med glaskeramisk belægning), der, hvis nødvendigt, skal udskiftes med en ny.
Brug en fugtig klud til at gøre apparatet rent. Man må ikke bruge rengøringsprodukter, der indeholder slibe- eller opløsningsmidler. Man må ikke hælde koldt vand over apparatet.
Fabrikanten kan ikke drages til ansvar for skader, der skyldes, at den foreliggende vejledning ikke overholdes.
Anvisninger om miljøbeskyttelse
Kasserede elektriske apparater indeholder materiale, der kan genbruges, og bør derfor aldrig smides væk som almindeligt aald. Når dette apparat skal kasseres, vil vi derfor opfordre Dem til at aevere det på et egnet opsamlingssted, hvis et sådant ndes, og således være med til at bevare ressourcer
og beskytte miljøet).
Navn af fejlen
fejl 6":
DK
VIGTIGT: Apparatets elektriske strømforsyning skal være aktiveret.
Sikkerhedsventilen og rørledningen fra den til apparatet skal obligatorisk
sikres og beskyttes mod frysning
.
89Dansk
Page 90
Kedves Vásárlónk!
HU
A TESY üdvözli Önt az általa gyártott elektronikai termékek tulajdonosainak növekvő családjában. Reméljük, hogy az új termék hozzájárul az otthoni komfort javításához.
Jelen technikai leírás és használati útmutató célja, hogy megismertesse a készülékkel és annak helyes szerelésének és használatának elveivel. A szerelési útmutatót azok a szakképzett szakemberek számára készítettük, amelyekre bízza a felszerelést, a leszerelést és a meghibásodott készülék javítását.
Jelen útmutatóban foglalt előírások betartása a vásárló érdekét szolgálja, és a jótállási feltételek egyike.
Tartsa szem előtt, hogy a jelen használati utasításban lévő utasítások betartása mindenek előtt a vásárló érdekét szolgálja, de ezzel együtt a jótállási jegyen megjelölt jótállási feltételek egyike is ahhoz, hogy a vásárló ingyenesen igénybe vehesse a jótállási szolgáltatást. A gyártó nem felel a készülékben bekövetkezett olyan rongálódásokért és esetleges károkért, amelyek az üzembentartásnak és/vagy üzembeállításnak az ebben a kézikönyvben található utasításoknak és rendelkezéseknek nem megfelelő következményeiből adódnak.
Az villanybojler az EN 60335-1, EN 60335-2-21 szabványok előírásainak felel meg.
I. KÉSZÜLÉK RENDELTETÉSE
A készülék olyan lakossági, kommunális épületek teljes melegvíz igényének a kielégítésére alkalmas, ahol a vízhálózat nyomása nem haladja meg a 6 bar (0,6 MPa). A készüléket csak zárt és fűtött helyiségben való üzemeltetésre tervezték, ahol a hőmérséklet nem esik 4°C alá, és nem rendeltetett megszakítás nélküli folyamatos
III. FONTOS TUDNIVALÓK
bojlert csak a tűzvédelmi szabályoknak megfelelő helyeken szabad felszerelni.
•
Mielőtt bekapcsolja a vízmelegítőt, győződjön meg arról, hogy fel van töltve.
•
üzemmódban működni. A készüléket olyan helyekre tervezték, ahol a víz keménysége nem több
10 nk°-nál. Abban az esetben, ha olyan területen helyezik üzembe, ahol „keményebb” a víz, lehetséges a nagyon gyors vízkőlerakódás, ami jellegzetes zajt idéz elő a melegítésnél, illetve az elektromos rész gyors megrongálódása. A keményebb vízű területeken ajánlott a készülék évenkénti megtisztítása a lerakódott vízkőtől, valamint a vízmelegítő
készülék 2 kW teljesítményig történő használata.
II. MŰSZAKI ADATOK
1. Névleges űrtartalom V, liter – lásd a készüléken feltüntetve
2. Névleges feszültség - lásd a készüléken feltüntetve
3. Névleges teljesítmény - lásd a készüléken feltüntetve
4. Névleges nyomás - lásd a készüléken feltüntetve
Ez nem a vízvezeték-hálózat nyomása. Ez a készülékre vonatkozó
meghatározás, és a biztonsági szabványok követelményeire vonatkozik.
5. Bojler típusa - zárt rendszerű forróvíztároló, hőszigeteléssel
6. Napi energiafogyasztás - lásd I. sz. melléklet
7. Névleges terhelési prol - lásd I. sz. melléklet
8. A kevert víz mennyisége 40 ° C fokon V40 literben - lásd I. sz.melléklet
9. A termosztát maximális hőmérséklete - lásd I. sz. melléklet
10. Alapértelmezett hőmérséklet beállítások – lásd I. sz. melléklet
11. Energiahatékonyság vízmelegítés alatt - lásd I. sz. melléklet
FIGYELEM! A KÉSZÜLÉK HELYTELEN TELEPÍTÉSE ÉS CSATLAKOZTATÁSA VESZÉLYESSÉ TESZI, SÚLYOS
KÖVETKEZMÉNYEKKEL A FOGYASZTÓK EGÉSZSÉGÜKRE ÉS AKÁR HALÁLT IS OKOZHAT. SZINTÉN A VAGYONUK KÁRAIHOZ IS VEZETHET EZ, ÚGY AHOGY AZ ÁRADÁSTÓL, ROBBANÁSTÓL, TŰZTŐL OKOZOT HARMADIK SZEMÉLYEKNEK IS.
A beszerelést, a vízvezetékhez és az elektromos hálozathoz való csatlakozásokat szakképzett technikusok végezhetik. A szakképzett technikus olyan személy, aki az adott állam szabályai szerint megfelelő kompetenciával rendelkezik.
A bojler elektromos bekötésekor ügyelni kell a védővezetős kábel szabályszerű bekötésére (a zsinórral és
•
csatlakazó dugóval nem rendelkező modelek esetén). Ha előfordul olyan lehetőség, hogy a hőmérseklét a helyiségben lecsökken O ºC fók alatt, akkor a vízmelegitőt
•
le kell csapolni (folytatni kell a tennivalókat a V szakasz, 2 sz. pontban “A vízmelegitő összekapcsolása a vízcsatornazási halozathóz” címén leírt használati útasitás szerint).
Az üzembehelyezésnél – (vízmelegítő üzemmód) – normális, ha csöpög a víz a biztonsági szelep víztelenítő
•
nyílásából. Ezt szabadon nyitva kell hagyni. Intézkedéseket kell tenni a kifolyt mennyiség eltávolítására vagy összegyűjtésére a sérülések ekerülése érdekében, továbbá nem szabad megsérteni az V. bekezdés 2. pontjában leírt követelményeket sem. A szelepet és a hozzá kapcsolódó elemeket védeni kell a fagyástól.
A melegítés ideje alatt a készülékben fütyülő zaj keletkezhet (a forrásban lévő víztől). Ez normális, és
•
nem jelez hibát. A zaj idővel erősödik, és az oka a vízkő felhamozódása. A zaj megszüntetése érdekében szükséges a készüléket kitisztítani. Ez a szolgáltatás nem képezi a jótállás tárgyát.
A biztonságos üzemelés érdekében célszerű időnként a kombinált biztonsági szelepet tisztítani és annak
•
helyes működését átvizsgáltatni /hogyha esetleg zárva maradt/. Kemény víz esetén meg kell tisztítani a rárakódott vízkőtől. A jótállási kötelezettség nem terjed ki erre a szolgáltatásra.
A bojler szerkezetének és villamos sémájának akármilyen jellegű változtatása, illetve átalakítása tilos. Ezen utóbbiak
megállapítása esetén, a jótállás megszűnik. Akármilyen jellegű változtatások, illetve átalakítások alatt minden gyárilag beépített elemek leszerelését, mindenfajta szerelvények utólagos telepítését, alkotórészek analóg, de a gyártó által nem jóváhagyott típusokkal való kicserélését értjük.
Jelen útmutató csak a hőcserélővel felszerelt bojlerre vonatkozik.
•
Amennyiben a áramellátó vezeték meghibásodott (az ezzel rendelkező modeleknél), minden kockázat
•
elkerülése érdekében azt ki kell cseréltetni a szerviz képviselőjével vagy szakképzett szakemberrel. Ezt a készüléket használhatják 8 éves és annál idősebb gyerekek és korlátozott zikai, érzelmi és szellemi
•
képességű emberek, vagy olyanok, akik tapasztalat és ismeretek hiányában vannak, amennyiben felügyelet alatt állnak, vagy a készülék veszélytelen használatával kapcsolatban megfelelő utasításokkal vannak ellátva, és értik a veszélyeket, amelyek fennállhatnak.
Gyerekek nem játszhatnak a készülékkel
•
A készülék tisztítását és kezelését nem végezhetik felügyelet néküli gyerekek.
•
90
Page 91
IV. A KÉSZÜLÉK LEÍRÁSA ÉS MŰKÖDÉSE
A készülék alkotórészei: készüléktest, alsó részében található karima / függőlegesen szerelhető bojlerek esetén/ vagy oldali karima / vízszintesen szerelhető bojlerek esetén /, védő műanyag fedél és biztonsági visszacsapó szelep.
1. A készüléktest ökológiailag tiszta kemény poliuretán habbal hőszigetelt
acéltartályból (víztároló) és köpenyből áll (felső fedőlap), illetve két G ½“ átmérőjű csőből - hidegvíz bemenő ág (kék gyűrűvel) és melevíz kimenő ág (piros gyűrűvel).
Modeltől függően a belső konténernek két típusa van:
Különleges üvegkerámia burkolattal ellátott fekete acél bevonatú
•
Rozsdamentes acélú
•
A függőlegesen szerelhető vízmelegítők beépített hőcserélővel (szerpentin) rendelkezhetnek. A szerpentin bemenete és kimenete oldalsó állású G ¾“ átmérőjű csöveket képeznek.
2. A karimán egy villamos fűtőelem van szerelve. Az üvegkerámia bevonatú
bojlereknél magnézium protektor is be van építve. A villamos fűtőelem felmelegíti a tárolóban levő vizet, és a hőmérséklet
automatukus beállítására szolgáló termosztát segítségével szabályzoható. A készülék túlmelegedés elleni védelemmel (hőméséklet korlátozó) rendelkezik, amely kikapcsolja a melegítőt, amikor a víz hőmérséklete eléri a túlmelegedés veszélyes értékét.
3. A biztonsági visszacsapó szelep megakadályozza a készülék teljes kiürítését
a vízhálózatból érkező hidegvíz leállítása esetén. A felesleges víz lefolyó nyílásán keresztüli elvezetése révén a szelep megvédi a készüléket attól, hogy a víztárolóban uralkodó nyomás nem haladja meg a melegítési üzemmód maximálisan megengedett határértékét (a hőmérséklet megnövekedése a víz tágulását és a nyomás emelkedését eredményezi).
Amennyiben a hálózati víznyomás magasabb a megengedet
határértéknél, a biztonsági visszacsapó szelep nem biztosítja a
szükséges védelmet.
V. SZERELÉS ÉS ÜZEMBE HELYEZÉS
FIGYELEM! A KÉSZÜLÉK HELYTELEN TELEPÍTÉSE ÉS CSATLAKOZTATÁSA
VESZÉLYESSÉ TESZI, SÚLYOS KÖVETKEZMÉNYEKKEL A FOGYASZTÓK EGÉSZSÉGÜKRE ÉS AKÁR HALÁLT IS OKOZHAT. SZINTÉN A VAGYONUK KÁRAIHOZ IS VEZETHET EZ, ÚGY AHOGY AZ ÁRADÁSTÓL, ROBBANÁSTÓL, TŰZTŐL OKOZOT HARMADIK SZEMÉLYEKNEK IS. A beszerelést, a vízvezetékhez és az elektromos hálozathoz való csatlakozásokat szakképzett technikusok végezhetik. A szakképzett technikus olyan személy, aki az adott állam szabályai szerint megfelelő kompetenciával rendelkezik.
1. Szerelés
A melegvízcső okozta hőveszteség csökkentése érdekében lehetőleg a melegvíz használati helyek közelébe telepítse a készüléket. Fürdőszobában való szerelés esetében gyelni kell arra, hogy a felső-vagy kézi zuhanyból folyó víz ne öntse el a készüléket. A készülék falhoz való erősítése a testen rögzített támasztóelemek segítségével történik (amennyiben nincsenek rögzítve, rögzítse a mellékelt csavarokkal). A bojler falra szerelése két előzetesen falba rögzített akasztó segítségével zajlik (min. 10 mm-es átmérővel) (nincsenek mellékelve a falra szereléshez szükséges tartozékokhoz). A függőlegesen szerelhető bojlerek támasztóelemének a szerkezete univerzális és lehetőséget biztosít arra, hogy az
akasztók közötti távolság 220-tól 310 mm-ig változzon – 1a. ábra.
A használati melegvízzel ellátó rendszer meghibásodása esetén a fogyasztó
és harmadik személyek sérülése elkerülése érdekében szükséges, hogy a készüléket padló vízszigeteléssel és alagcsövezett vízelvezető csatornákkal ellátott helységekben szereljük fel. Ne helyezzen a készülék alá nem vízálló tárgyakat. Vízszigetelés nélküli helységekben való szerelés esetén szükséges, hogy a készülék alatt lefolyóba vezetett gyűjtőtölcsért szereljünk fel.
Megjegyzés: a gyűjtőtölcsér nincs a készülék csomagjában, és azt
a fogyasztó választja.
2. Csatlakozás a vízhálozatra (4. ábra)
ábrához 4.a. rajz –vízszintes szerelésre Ahol: 1 – vízbemenő cső; 2 – biztonsági szelep; 3 – redukáló szelep
(amennyiben a vízvezetékben lévő nyomás nagyobb, mint 0,6 MPa); 4 – megszakító csap; 5 – tölcsér a csatornához történő csatlakozáshoz; 6 – tömlő; 7 – a vízmelegitő kifolyó csapja A bojler vízhálozatra való csatlakozásakor gyelembe kell venni a csövek színes jelöléseit: a hideg /bemenő/ víz bekötése kék színű koronggal van jelölve, a meleg / kimenő/ vízé - pirossal. A bojlerhez mellékelt biztonsági visszacsapó szelep szerelése köztelező. A szelepet a hidegvíz vezetékbe kell bekötni, a készüléktesten található és a víz áramlási irányát jelző nyílnak megfelelően. A szelep és a készülék közé vízvezetéki szerelvényt beépíteni tilos!
Kivétel: Ha a helyi szabályok (normák) (EN 1487 vagy EN 1489-nek
megfelelő) más biztonsági szelep vagy szerkezet használatát kívánják meg, azt külön kell megvásárolni. Az EN 1487-nek megfelelő berendezések maximális névleges üzemi nyomása 0.7 MPa kell hogy legyen. Más biztonsági szelepek esetében a nyomásnak, amire kalibrálva (hitelesítve) vannak, 0.1 MPa-lal alacsonyabbnak kell lennie, mint amit a készülék táblájának a jelzése nutat. Ezekben az esetekben nem kell használni a készülékkel együtt kapott dugattyús biztonsági szelepet
Más /régi/ biztonsági visszacsapó szelepek beépítése az Ön készülékének
meghibásodását eredményezi. Azért azokat el kell távolítani.
Magyar
91
Nem engedélyezett más elzáró felszerelés a dugattyús biztonsági szelep
(biztonsági szerkezet) és a készülék között.
Ne csavarja be a szelepet 10 mm-nél hosszabb csonkra, ellenkező esetben
ez az Ön szelepének meghibásodását eredményezi és veszélyezteti
készüléke biztonságát.
Függőlegesen szerelhető bojlerek esetén, először le kell venni a készülék
védő műanyag fedelét, és utána – összekötni a biztonsági visszacsapó szelepet a vízbemenő csőhöz. A felszerelése után a készüléknek a 2. rajzon látható helyzetben kell lennie.
A dugattyús biztonsági szelepet és a belőle a forróvíztárolóba vezető
csővezetéket védeni kell a fagyástól. Ha tömlővel vezetjük el belőle a vizet, a szabad végének mindig szabadon nyitva kell lennie (ne merüljön el). A tömlőt is biztosítani kell fagyás ellen.
A vízmelegítő vízzel való feltöltéséhez nyissa ki a vízhálózati hidegvizes csapot, valamint a csaptelep melegvíz csapját. A feltöltés után a vízcsapból víz folyik ki.
Zárja el a melegvíz csapot. Amennyiben szükség van a vízmelegítő leeresztésére, először kapcsolja le az áramellátást. Előszor meg kell állitani a víz beadagolását a vízmelegitőbe. Ki kell nyítni annak keverő készülék meleg vízű csapját. Azútán ki kell nyítni a 7 sz. csapot (ábra 4a) ahhóz, hogy a vízmelegitő vízét lecsapolhassunk. Abban a esetben, ha a berendezésben nincsen beszerlve olyan, a vízmelegitő lecsapolható egyenesen a bevezető csőból, ha azt megelőzően szétcsatoltuk a csatornából A karima leszerelésekor normális, hogy néhány liter víz kifolyik a víztárolóból.
A leeresztés előtt intézkedéseket kell tenni a kifolyó víz okozta károk
megelőzésére.
Abban az esetben, ha a vízvezeték-hálózatban a nyomás meghaladja a feljebb, az I. bekezdésben feltüntetett értéket, szükséges nyomáscsökkentő szelep beépítése, ellenkező esetben a kazán nem helyesen lesz üzembe állítva. Ellenkező esetben a vízmelegítő üzemeltetése szabálytalan lesz, A gyártó nem vállal felelősséget a használati utasításon kívüli alkalmazásból eredő károkért.
3. Elektromos bekötés.
Mielőtt bekapcsolja az áramellátást, győződjön meg arról, hogy a
készülék fel van töltve.
3.1. A zsinórral és csatlakozó dugóval felszerelt modelek esetén, a
bekötés konnektorba való dugással történik.
A elektromos hálózatról való leválasztásához, húzza ki a csatlakozó dugót a konnektorból.
A csatlakozónak helyesen kell csatakoznia a különálló, biztosítékkal
biztosított áramkörhöz. Földelve kell hogy legyen.
3.2. Dugó nélküli tápkábellel kiegészített vízmelegítő készülékek
A készüléket a rögzített elektromos hálózattól különálló áramkörhöz kell csatlakoztatni, 16A meghatározott névleges áramerősségű biztosítékkal biztosítva (20A > 3700W teljesítményhez). Az összekötésnek folyamatosnak kell lennie – dugó nélküli érintkezés. Az áramkörnek biztosítékkal és beépített szerkezettel kell biztosítva lennie, amely biztosítja minden pólus megszakítását III. kategóriás túlfeszültség esetén.
A készülék tápkábelének zsinórjait a következőképpen kell összekötni:
A szigetelés barna színű zsinórja – az elektromos hálózat fázisvezetőjéhez (L)
•
A szigetelés kék színű zsinórja – az elektromos hálózat nullavezetőjéhez (N)
•
A szigetelés sárga-zöld színű zsinórja – az elektromos hálózat
•
védővezetőjéhez ⏚.
3.3. Tápkábel nélküli vízmelegítő készülék
A készüléket a rögzített elektromos hálózattól különálló áramkörhöz kell csatlakoztatni, 16A meghatározott névleges áramerősségű biztosítékkal biztosítva (20A > 3700W teljesítményhez). Az összekötés egymagos (szilárd) réz vezetékekkel valósul meg - 3x2,5 mm² - es kábel 3000W összteljesítmény (3x4.0 mm² - es kábel > 3700W teljesítmény). A készülék energiaellátását biztosító elektromos körbe be kell építeni olyan berendezést, amely III. kategóriás túlterhelés esetén minden pólus lekapcsolását biztosítja. Az ellátó villanyvezeték vízmelegítőhöz való rögzítése érdekében, először le kell szerelni a műanyag fedelet (2. ábra). A tápvezetékeket a sarkantyúk jelzésének megfelelően kell bekötni az alábbiak szerint A:
A fázist az A vagy A1 vagy L vagy L1 jelzésűhöz.
•
a semlegest az N (B vagy B1 vagy N1) jelzésűhöz
•
A védőkábel a jelzéssel megjelölt csavarkötéshez való megkötése kötelező ⏚.
•
A szerelés befejezésekor, szerelje vissza a műanyag fedelet!
Magyarázat a 3. ábrához: TS - hőkikapcsoló, TR/EC - hőszabályzó/ elektromos egység, S – érzékelő , R - melegítő, F - karima.
HU
Page 92
VI. KORRÓZIÓVÉDELEM  MAGNÉZIUM ANÓD ÜVEGKERÁMIA
HU
BEVONATÚ TÁROLÓTARTÁLYOK ESETÉN
A magnézium anód hatékony védelmet biztosít a tárolótartály belső felületének a korrózió ellen. A magnézium anódot rendszeresen kell ellenőrizni, és szükség esetén cserélni. Az Ön vízmelegítő élettartamának kiterjesztése, valamint annak hibátlan üzemeltetése érdekében, a gyártó ajánlja a magnézium anód műszaki szakember által végzett időszakos ellenőrzését, és szükség esetén annak cserélését. Az ellenőrzés az időszakos karbantartásakor hajtható végre. A kicseréléshez, lépjen kapcsolatba felhatalmazott szakszervizekkel!
VII. KÉSZÜLÉK KEZELÉSE.
Ennek a készüléknek négy fő működési módja van: "Stand by", "Fűtés" ­a beállított hőmérséklet fenntartáshoz, "Smart Control" - folyamatosan öntanuló üzemmód, amely az aktív üzemmódtól függetlenül automatikusan választja ki a fűtési hőmérsékletet, és: „Smart Home„- a távoli meggyelésre és kezelésre.
Mint további extrákat lehet megjelölni - hangjelzés jelenléte a gombok megnyomásával, a vízmelegitő bojler fagyvédelme, "Antilegionella" funkció.
1. A készülék üzembe helyezése
Mielött bekapcsolja a készüléke, ellenőrizze a szabályos csatlakozás a hálózatban és gyeljen arra, hogy a bojler legyen feltöltve vízzel. A bojler bekapcsolása a beépített szerkezet segítségével történik meg (lásd V. § 3.3 alpont) vagy a konnektor összekötése a csatlakozóval (ha a bojler modell rendelkezik összekötő kábellel csatlakozóval).
2. Az irányítási panel leírása
Az indikátor állandóan világít, ha a Wi- készülékkel van kapcsolat és villog, ha a kapcsolat megszakad.
Lokális vezérlés (Indoor)
Azokat a készülékeket, amelyeket úgy alakítottak ki, hogy internetkapcsolat nélkül helyi kapcsolattal működjenek, szimbólumot villog.
A készülék mobil eszközökön keresztül érhető el (telefon, táblagép, számítógép). A készülék Internet általi vezérlésre vonatkozó részletes utasításokat az Ön készülékéhez mellékelt "Útmutatások a beépített Wi­Fi kommunikációs modul használatához" tartalmazza.
Interneten általi vezérlés (Outdoor)
1
2
3
A készülék kezelőpanelje a vízmelegitő bojler működéséről és állapotáról mutat információkat. A gombok és az elemek megjelőlése:
6
5
4
❶ - Ellenőrző panel ❷ - Regisztrált probléma indikátor ❸ - „Stand by”/ "ON" gomb; ❹ - Wi-Fi modul indikátor ❺ - Müködési üzemmód választó gomb ❻ - A beállított és a tényleges vízhőmérséklet indikátora
3. A készülék beállításai és irányítása
A készülék elektronikus vezérlés bekapcsolása
A készülék vezérlés bekapcsoláshoz nyomják meg a gombot. A kezelőpanelen megjelenik a beállított üzemmód.
Az elektronikus vezérlés kikapcsoláshoz nyomják meg ismét a gombot. A "Stand By" üzemmód aktiválodik és a készülék automatikusan "Befagyás elleni" módba lép. A kezelőpanelen továbbra is világít a gomb, ⯈ gomb és a Wi-Fi kapcsolat jelző.
router
WLAN
A Wi-Fi hálózatokkal és Internetkapcsolattal való működéshez tervezett készülékeknél, az indikátor a - szimbólumot jelöli meg.
A készülék Internet általi vezérlésre vonatkozó részletes utasításokat az Ön készülékéhez mellékelt "Útmutatások a beépített Wi-Fi kommunikációs modul használatához" tartalmazza.
Ha a Wi indikátor nem érhető el a vezérlőpulton, akkor ezek a készülékek skálájának alapmodeljével rendelkeznek. A készüléket „Kézi vezérlés” módban is vezérelhetik a vezérlőpanelen.
FONTOS: A "Távoli meggyelésre és kezelésre" üzemmódból való kilépéshez
nyomják meg a ⯈- gombot.
Kézi üzemmód
•
A "Kézi vezérlés" vezérlését a ⯈ gombbal lehet végrehajtani. Az aktív üzemmódot és a készülék aktuális állapotát a kezelőpanelen világító indikátor jelzi.
Aktív üzemmód (beállított hőmérséklet) és hőmérséklet indikáció skála:
WLAN
Wi-Fi kapcsolat indikátor
•
A beépített Wi-Fi kommunikációs eszközzel rendelkező készülékeknek van lehetőségük egy valós idejű távoli vezérlési és meggyelési rendszerhez csatlakozni. A Wi-Fi indikátor által Ön informálva van a kapcsolat aktivitásáról.
92
A ⯈ gomb választja az üzemmódot. Négy üzemmód közül választhat: 45° C, 60° C, ECO vagy 75° C.
Minden alkalommal, ha ezt a gombot megnyomják, a 45° C, 60° C, ECO vagy 75° C hőmérsékleti tartományba eső szekvencia üzemmódot választják, az
Page 93
alábbiak szerint:
45°C
75°C
60°C ECO
45° C üzemmódok Ebben az üzemmódban a készülék kb. 45° C-ra melegíti fel a vizet.
A vezérlőpulton a fényindikátor visszajelzést ad a megtett választásról. Felmelegedés alatt a fény skála első szektorja villog. A beállított hőmérséklet elérésekor a skála szektor álandóan világít.
60° C üzemmódok Ebben az üzemmódban a készülék kb. 60° C-ra melegíti fel a vizet. A vezérlőpulton a fényindikátor visszajelzést ad a megtett választásról.
Felmelegedés alatt a fény skála első és második szektorja villognak. Amikor a viz 45° C-ra melegedik fel, az első szektorja álandóan világít, és a
skála második szektorja továbbra is villog. A beállított (60° C) hőmérséklet elérésekor a skála mindkét szektorjai álandóan világítanak.
75° C üzemmódok Ebben az üzemmódban a készülék kb. 75° C-ra melegíti fel a vizet. A vezérlőpulton a fényindikátor visszajelzést ad a megtett választásról.
Felmelegedés alatt a fény skála első, második és harmadik szektorjai villognak. Amikor a viz 45° C-ra melegedik fel, az első szektorja álandóan világít, és a skála második és harmadik szektorjai továbbra is villognak. Amikor a viz 60° C-ra melegedik fel, a második szektor is álandóan világít, a skála harmadik szektorja továbbra is villog. A beállított (75° C) hőmérséklet elérésekor az egész skála álandóan világít.
ECO módok (önoktatási mód) Ez az üzemmód mindenekelőtt a meleg vízfogyasztással kapcsolatos
kialakult szokások jelenlétében megfelelő (például mindennap körülbelül azonos időben fürödni). A vízmelegítő "Eco" üzemmódban történő működtetéséhez nyomják meg a ⯈ gombot, amíg a vezérlőpanelen nem jelenik meg az ECO jelzőfény. Első hét, amely során a háztartási szokásoknak megfelelően önoktatodik a készülék, és a viz 70° C-ra melegedik fel. Ezen időszak után a vízmelegítés maximális értéke megegyezik a valódi szükséglettel. Melegítés közben az egész fény skála villog. Amikor a viz 45° C-ra melegedik fel, az első szektorja álandóan világít, és a skála második és harmadik szektorjai továbbra is villognak. Amikor a viz 60° C-ra melegedik fel, a második szektor is álandóan világít, a skála harmadik szektorja továbbra is villog. A (70° C) hőmérséklet elérésekor az egész skála álandóan világít. „ECO“ módokban az elektromos vízmelegítő saját működési algoritmust fejleszt ki annak érdekében, hogy az energiaköltségek megtakarítását garantálja, illetve a villamosenergia-költséget csökkentse, de a maximális kényelmet fenntartsa
Figyelem! Az Ön tulajdonában lévő „Tesy” villanybojler a
legmagasabb energiatakarékos készülék kategóriában
sorolható. Ez csak az „ECO Smart” üzemmódban biztosítható, a nagy
energia megtakarítás miatt.
Működési elv: Az „ECO“ mód kiválasztása után a készülék megtanulja szokásait, és saját maga heti programot fog kidolgozni, amely a megfelelő mennyiségű vizet biztosítja a megfelelő időben, amikor van rá szükségük, ugyanakkor energiamegtakarítást eredményez és csökkenti a villamosenergia-számlát. A munka elve megkövetel egy hetes önoktatási időtartamot, amely után az „ECO“ üzemmód automatikusan reprodukálja a munka tanulmányozott ciklusát, és elkezd energiamegtakarítást felhalmozni anélkül, hogy a kényelmét megzavarja, a tanulmányozott szokások alapján kiszámítva. A készülék folytatja követni a szokásait és állandoan önoktatodni. Ha gyakran változtatják meg a szokásukat, akkor a készülék nem tudna olyan tökéletes algoritmust előállítani, amely garantálja az Ön kényelmét és meleg vizet biztosítani, éppen amikor van rá szükségük.
Megjegyzés: Áramkimaradás esetén a készülék 12 óraig megőrzi a beállításokat.
Aktivált ECO üzemmódban, ha egyszeri maximális hőmérsékletű víz felmelegítésre van szükség, válasszák ki a 75° C módot. Ennél a változásnál az ECO algoritmus megmarad. Az ECO üzemmódba való újboli visszatérésnél a vízmelegítő működése a kidolgozott algoritmus szerint folytatódik.
"Befagyás elleni" funkció
•
A "Befagyás elleni" funkció "Stand By" üzemmódnál aktív. Ha hosszú ideig nem akarják a vízmelegítőt használni, a gomb megnyomással védjék meg fagyástól a tartalmát, hogy a " aminél a vízmelegítő kb. 10° C hőmérsékleten fogja a víz hőmérsékletet fenntartani.
.
Befagyás elleni
" funkciót aktiválják,
„GYÁRI BEÁLLÍTÁSOK VISSZAÁLLÍTÁSA" funkció
•
Azt, hogy ez a funkció müködjon, szükséges hogy a bojler „Stand by” üzemmódban legyen. Ez min. 10 másodperces és ⯈ gombok megnyomásával történik meg. Ebben a 10 másodpercben hallani kell két hangjelzést. Az első az un. „Teszt”, azalatt felgyullad az összes jelzés a kijelzőn, ha tovább is nyomva tártja a gombokat, akkor jelentkezik a második hangjelzés, ami azt jelenti, hogy a készülék visszaállt a gyári beállításokra.
"Antilegionella" funkció
•
A vízmelegitő alacsony vízhőmérséklete kedvező környezetet teremt a mikroorganizmusok és különösen a Legionella baktérium fejlődéséhez, amely rendkívül veszélyes lehet az emberi szervezetre. Az Anti Legionella/Fertőtlenítő funkció - innovatív funkció, és automatikusan aktiválódik annak érdekében, hogy a vízmelegitőtt a meleg vízben lévő baktériumoktól megvédje. Ha a vízmelegítőben lévő víz 7 nap hosszán át nem éri el a 65°C hőmérsékletet, akkor az antiolegionella funkció bekapcsolódik. A vízmelegítőben lévő viz 65°C-ra felmelegedik és 60 perc hosszában fenntartodik.
4. Regisztrált problémák
Az eszközön regisztrált problémánál, minden karakter kialszik. A panelen a ⚠ szimbólum kigyullad és elkezd villogni. Ugyanakkor a
készülék melegítője kikapcsol (a készülék leállítja a melegitést), és a munka üzemmód jelzése kialszik. A különböző hibákat a szimbólum különböző számú villogása kódolja (N-szer villog és 2 másodperc alatt kialszik).
A hibák listája és azok kódjai:
Hibakód Hiba neve
1 villogás 1-es hiba Az alsó érzékelő megszakad
2 villogás 2-es hiba Az alsó érzékelő rövidzárlatos
3 villogás 3-as hiba A felső érzékelő megszakad
4 villogás 4-es hiba A felső érzékelő rövidzárlatos
5 villogás 5-ös hiba Szárazon bekapcsolt melegítő
6 villogás 6-ös hiba Idő és dátum beállítás
Figyelem! Az eszközön regisztrált problémánál "
Az Ön okostelefonja (tábletje, laptopja) segítségével indítson a
Wi-Fi hálózat keresését, a megtallálasa után csatlakozzon rá.
Megjegyzés: Ha hibakód a fent említettek közül, kérjük lépjen kapcsolatban a felhatalmazott márkaszervizzel! A szervizek listáját
a garancia lapban található.
VIII. KARBANTARTÁS
A bojler normál működése során a fűtőelem felületén a magas hőmérséklet mészkő /úgynevezett vízkő/ képződik, ami zavarja a fűtőelem és a víz közötti hőcserét. A fűtőelem felületén, illetve körülötte mérhető hőmérséklet emelkedik. Jellegzetes zaj keletkezik /a forrni kezdő víz hangja/. A hőszabályozó gyakrabban be- és kikapcsolódik. A túlmelegedés elleni védelem “hamis” aktiválása is lehetséges. Ezért a készüléken kétévente a gyártó által előírt szükséges karbantartásokat a kijelölt szakszervizekkel célszerű elvégeztetni. Ehhez a karbantartáshoz az anód protektor tisztítása és vizsgálata tartozik (üvegkeramia bevonatú bojlereknél), és ha szükséges, annak kicserélése is.
A készülék tisztításához használjon nedves törlőkendőt! Ne használjon karcoló vagy oldószert tartalmazó tisztítószereket! Ne öntsön a készülékbe vizet!
A gyártó nem vállal felelősséget jelen útmutatás előírásainak be nem tartásából adódó károkért.
Az elavult, idejüket leszolgált villanykészülékek értékes anyagokat tartalmaznak, és ezért azokat nem szabad a háztartási hulladékokkal együtt a szemétbe kidobni ! E készüléknek a külön erre a célra létesített felvásárlótelepen (ha van ilyen) való leadásával Ön is közreműködhet és aktívan hozzájárulhat a természeti anyagforrások és a tiszta
környezet megőrzéséhez.
6-ös hiba":
HU
Magyar
FONTOS: A készülék elektromos tápellátását be kell kapcsolni. A biztonsági
szelepet és tőle a készülékhez vezető csővezetéket kötelezően a fagy ellen
kell biztosítani
.
93
Page 94
INSTRUKTION FÖR MONTAGE OCH ANVÄNDNING
SE
Kära kunder, vi på TESY gratulerar Er med nya köpet. Vi hoppas att vår produkt kommer att göra Era hem mer bekväma. Denna bruksanvisning är avsedd för att bekanta er med produkten och villkoren för korrekt installation och användning. Dessa instruktioner är framtagna och avsedda för att användas av behöriga tekniker som skall utföra grundinstallationen eller demontera produkten vid reparationer i händelse av driftstörningar.
Att följa instruktionen i denna handbok är främst av användarens intresse. Att följa instruktionerna är även ett krav för att garantivillkoren som anges för garantiservice skall gälla. Tillverkaren ansvarar inte för skador på apparaten som har uppstått till följd av felaktig installation eller bruk som strider mot vad som anges i denna handbok. Den elektriska varmvattenberedaren uppfyller kraven EN 60335-1, EN 60335-2-21.
I. ANVÄNDNINGSOMRÅDE
Apparaten är avsedd att tillhandhålla varmvatten till hushåll med vattenledningssystem med vattentryck på högst 6 bar (0,6 MPa).
Apparaten är avsedd för användning inomhus och i utrymmen där temperaturen ej understiger 4°C och är inte avsedd för kontinuerlig drift. Apparaten är avsedd att drivas med vatten med vattenhårdhet på max 10°dH. Vid användning med vatten med högre hårdhetsgrad, bildas snabbt kalkavlagringar och apparatens livslängd förkortas. Vid användning kommer även att höras ett specikt ljud som uppstår vid uppvärmning. Kalkavlagringar kan snabbt försämra de elektriska
delarna i apparaten. Vid användning med hårdare hårdare vatten, rekommenderas regelbunden årlig rengöring och avkalkning samt att använda varmvattenberedaren med en värmare på max 2kW.
II. TEKNISKA EGENSKAPER
1. Nominell volym, liter- se märkskylten
2. Nominell spänning- se märkskylten
3. Nominell energiförbrukning- se märkskylten
4. Nominellt tryck- se märkskylten
Avser ej trycket i vattenförsörjningsnätet. Trycket gäller för
apparaten och är ett säkerhetskrav.
5. Typ av varmvattenberedare – sluten, ackumulerande, med isolering
6. Dygnsförbrukning av elenergi- se Bilaga I
7. Lastprol- se Bilaga I
8. Vattenmängd, blandat till 40 °C V40 i liter- se Bilaga I
9. Högsta temperaturen för termostaten- se Bilaga I
10. Fabriksinställningar för temperaturen- se Bilaga I
11. Energieffektivitet- se Bilaga I
III. VIKTIGA REGLER
Varmvattenberedaren får endast monteras i utrymmen med normal brandsäkerhet.
•
Sätt aldrig igång varmvattenberedaren utan att först kontrollera att den är fylld med vatten.
•
OBS! FELAKTIG INSTALLATION OCH ANSLUTNING AV APPARATEN KAN UTGÖRA FARA OCH ORSAKA ALLVARLIG
SKADA OCH DÖD FÖR BRUKAREN. DETTA KAN ÄVEN LEDA TILL SKADOR PÅ EGENDOMEN ELLER TREDJE PART ORSAKADE AV ÖVERSVÄMNING, BRAND ELLER EXPLOSION. Installationen och anslutningen till vatten- och elnätet måste utföras av kvalicerad tekniker. En kvalicerad tekniker är en person som har yrkesmässig kompetens i enlighet med respektive lands bestämmelser.
Vid fast installation, skall jorden kopplas på ett korrekt sätt.
•
Om temperaturen i rummet där varmvattenberedaren är installerad, sjunker under 0°С, skall
•
varmvattenberedaren tömmas på vatten (följ instruktionerna beskrivna under avsnitt V, punkt 2 ” Röranslutning för varmvattenberedaren”). För modeller med inställning ”Frostskydd” kan detta driftläge användas under förutsättningarna beskrivna i avsnitt VII.
Under drift (vid varmvattenberedning) kan det komma vatten droppar från dräneringshålet på
•
säkerhetsventilen. Ventilen måste hållas öppen. Förebyggande åtgärder måste tas, så att vattnet kan samlas och ledas vidare till avloppet, för att undvika vattenskador samt för att villkoren beskrivna under avsnitt V, stycke 2 skall gälla.
Under uppvärmning kan ett visslande ljud förekomma (ljud avkokande vatten). Detta är normalt och tyder
•
inte på att något är fel. Ljudet kan öka med tiden om avlagring av kalksten sker. För att eliminera eller minska ljudet (se ovan), rekommenderas rengöring. Denna åtgärd omfattats inte av
•
garanti servicen. För att garantera säker drift skall säkerhetsventilen rengöras och det skall utföras regelbunden tillsyn
•
för normal funktion (ventilen får ej blockeras), och för områden med hårt vatten skall säkerhetsventilen rengöras på kalkavlagringar. Denna åtgärd ingår inte i garantiservicen.
Det är ej tillåtet att göra ändringar i konstruktionen och kopplingsschemat för varmvattenberedaren. Om användaren
inte bejakar detta, gäller inte garantivillkoren. Med förändring avses t.ex. sådana fall där en komponent som monterats av tillverkaren avlägsnas, tillbyggning med ytterligare komponenter, byte av bentliga komponenter som inte är godkända av tillverkaren.
I fall strömkabeln blir skadad, skall denna bytas ut endast av auktoriserad serviceverkstad eller av en behörig
•
elektriker godkänd av serviceverkstaden. Denna apparat är inte avsedd för att brukas av personer (inklusive barn) med nedsatt fysisk eller mental
•
förmåga eller av personer, som saknar erfarenhet eller kompetens för att bruka apparaten. Ovannämnda personer måste vara under uppsikt eller instruerade i samband med att apparaten tas i bruk av en person som är ansvarig för deras säkerhet.
Barn får inte leka med apparaten.
•
Rengöring och underhåll av apparaten måste göras enligt instruktionerna.
•
94
Page 95
IV. BESKRIVNING OCH ARBETSPRINCIP
Apparaten består av en behållare, en äns på undersidan (för varmvattenberedare som monteras lodrätt) eller på sidorna (för varmvattenberedare som monteras vågrätt), en skyddande plastpanel och en säkerhetsventil.
1. Behållaren består av ett kärl, tillverkat i stål och yttre skal (hus),
däremellan nns det en termisk isolering bestående av ekologiskt rent polyuretanskum med hög densitet. Till behållaren nns kopplade två rör med gänga G ½“ , ett för tillförsel av kallt vatten (märkt med en blå ring) och ett utlopp för varmt vatten (märkt med en röd ring). Beroende på modellen, kan kärlet vara av två typer:
av svart stål som skyddas mot korrosion med glaskeramisk
•
beläggning av rostfritt stål
•
Varmvattenberedarna avsedda för att monteras lodrätt, kan vara utrustade med en inbyggd värmeväxlare. In- och utloppet till värmeväxlaren är monterade på sidorna på varmvattensberedaren och utgör rör med gänga G ¾“.
2. Flänsen är utrustad med en elektrisk värmare. Varmvattenberedarna
med glaskeramisk beläggning är utrustade med ett magnesiumskydd. Den elektriska värmaren används för uppvärmning av vattnet i kärlet och styrs av en termostat som reglerar efter en inställbar temperatur. Enheten har ett inbyggt överhettningsskydd som slår av strömmen när temperaturen överstiger den inställda temperaturen.
3. Säkerhetsventilens uppgift är att förhindra fullständig tömning av
kärlet i fall vattenödet till varmvattenberedaren minskar. Den skyddar kärlet även vid tryckhöjning över det tillåtna arbetstrycket. Vid stigande temperatur expanderar vattnet och som följd av det, höjs trycket. Med hjälp av säkerhetsventilen reduceras överskottet och trycket hålls konstant.
Säkerhetsventilen skyddar inte varmvattenberedaren om trycket i
vattenledningsnätet är högre än det som föreskrivs för apparaten.
V. MONTERING OCH ANSLUTNING
OBS! FELAKTIG INSTALLATION OCH ANSLUTNING AV APPARATEN
KAN UTGÖRA FARA OCH ORSAKA ALLVARLIG SKADA OCH DÖD FÖR BRUKAREN. DETTA KAN ÄVEN LEDA TILL SKADOR PÅ EGENDOMEN ELLER TREDJE PART ORSAKADE AV ÖVERSVÄMNING, BRAND ELLER EXPLOSION. Installationen och anslutningen till vatten- och elnätet måste utföras av kvalicerad tekniker. En kvalicerad tekniker är en person som har yrkesmässig kompetens i enlighet med respektive lands bestämmelser.
1. Installation
för att minska värmeförlusterna i rörledningarna från varmvattenberedaren, rekommenderas, att varmvattenberedaren installeras så nära som möjligt där varmvatten kommer att användas. Vid installation i badrum, skall varmvattenberedaren installeras på sådant sätt att den skyddas från vattenstrålar och droppar från duschen. Apparaten monteras mot väggen med hjälp av den bärande plattan monterad på apparaten. Två hackar används för upphängning (min. Ø 10 mm) och dessa sätts fast i väggen (ingår ej i monteringssatsen). Konstruktionen med bärande platta är avsedd för lodrätt montering och är universell, och möjliggör att avståndet mellan hackarna varieras från 220 till 330 mm, se gur 1a.
För att förebygga vattenskada hos användaren eller hos tredje
personer, i fall ett fel inträar i systemet för tillförsel med varmt vatten, skall apparaten installeras i lokaler med tätskikt golv samt avlopp. Placera under inga omständigheter föremål som inte är vattentåliga under apparaten. Vid installation i lokaler där vattenisolering i golvet saknas, skall ett läckageskydd med utlopp mot avloppet placeras under
apparaten.
OBS! Läckageskydd ingår ej i satsen, beställs separat.
2. Röranslutning för varmvattenberedaren
Fig. 4a: för lodrät installation: 1 - inkommande rör; 2 - säkerhetsventil; 3 - reduceringsventil (om trycket
i vattenledningen överstiger 0,6 MPa); 4 - avstängningsventil; 5 - tratt för anslutning till vattenledningssystemet; 6 - slang; 7 - tappningsventil
Vid anslutning av varmvattenberedaren till vattenledningen, ta hänsyn till korrekt märkning (ringarna med färgmarkering som monterade på rören): blå för kallt (inkommande) vatten, rött för varmt (utgående) vatten. Installationen av säkerhetsventilen som följer med varmvattenberedaren är obligatorisk. Säkerhetsventilen skall monteras på röret med inkommande (kallt) vatten i rätt riktning, med pilen som pekar vattenödets riktning.
Undantag: Om de lokala bestämmelserna kräver användning av
en säkerhetsventil eller en annan anordning (enligt EN 1487 eller EN 1489), beställs denna separat. För apparater, för vilka gäller EN 1487, skall det maximala arbetstrycket vara 0,7MPa. Andra säkerhetsventiler skall kalibreras för tryck som är 0,1 MPa lägre än det som anges på märkskylten. I dessa fall skall säkerhetsventilen som följa med apparaten inte användas.
Andra säkerhets- eller avstängningsventiler får ej monteras mellan
säkerhetsventilen och apparaten.
Om andra (gamla) säkerhetsventiler används, kan detta orsaka
skada i apparaten.
Placering av säkerhetsventil på gänga som är längre än 10 mm är
inte tillåten, då detta kan skada ventilen och apparaten.
För varmvattenberedare som monteras lodrätt, skall
säkerhetsventilen kopplas till inkommande röret efter att plastpanelen har tagits av. Efter utförd installation skall säkerhetsventilens position stämma överens med den som visas i gur 2.
Säkerhetsventilen och vattenledningen till varmvattenberedaren
måste skyddas mot frost. Dräneringsslangens fria sida skall alltid
peka mot atmosfären och får ej dränkas ner. Slangen bör också säkras
mot frost.
Varmvattenberedaren fylls med vatten genom att först öppna kranen för varmt vatten på vattenblandaren, därefter öppnas kranen för kallt vatten till varmvattenberedaren. När påfyllningen är klar, ett konstant öde vatten rinner från vattenblandaren. Kranen på vattenblandaren kan stängas av.
Vid tömning av varmvattenberedaren, skall först strömförsörjningen kopplas från. Därefter stängs vattentillförseln. Kranen på vattenblandaren öppnas så att varma vattnet från varmvattenberedaren rinner ut. Därefter öppnas ventil 7(se gur 4a), sför dränering av vattnet som är kvar i varmvattenberedaren. Om sådan inte installerats, kan varmvattenberedaren tömmas på vatten direkt via inkommande röret, efter bortkoppling från vattenledningen
När änsen avlägsnats, kan några liter vatten som funnits kvar i behållaren, rinner ut.
Vidta åtgärder för att förhindra vattenskada vid tömning av
varmvattenberedaren.
Om trycket i vattenledningen överstiger det som anges i I ovan, skall en tryckreduceringsventil installeras, för att säkra en optimal drift. Tillverkaren åtar sig inte ansvaret om problem uppstår på grund av felaktig installation och användning av apparaten.
3. Elektrisk anslutning av varmvattenberedaren.
Apparaten skall alltid vara fylld med vatten innan nätspänningen
slås på.
3.1. Modeller med kabel och stickpropp ansluts till elnätet genom
att sätta stickproppen i vägguttagen.
Bortkoppling från elnätet sker genom att dra ut stickproppen från vägguttaget.
Elanslutningen måste vara korrekt utförd, dvs anslutning via en
separat krets försedd med säkring och jord.
3.2. Varmvattenberedare som kräver fast elinstallation
Apparaten måste anslutas till en separat krets från elnätet, försedd med en säkring på 16A (20A om eekten är >3700W). Anslutningen skall utföras permanent (fast installation). Apparaten måste matas med ström från elkraftsförsörjningen genom en inbyggd anordning som kan koppla bort apparatens alla polar vid överspänning (kategori III). Apparatens anslutas till elnätet enligt nedan:
Ledaren med brun isolering kopplas till fasledaren (L)
•
Ledaren med blå isolering kopplas till nolledaren (N)
•
Ledaren med gul-grön isolering kopplas till jordledaren ⏚.
•
3.3. Varmvattenberedare utan nätsladd
Apparaten måste anslutas till en separat krets från elnätet, försedd med en säkring på 16A (20A om eekten är >3700W). Anslutningen skall utföras permanent (fast installation). Anslutningen sker med en enkel (entrådig) kopparledare 3 x 2,5 mm² för eekt 3000 W eller 3 x 4,0 mm² för eekt > 3700 W.
Vid elektrisk inkoppling av apparaten till elkraftsförsörjningen, tas plastlocket av, se gur 2a. Kopplingen av ledarna måste överensstämma med markeringarna på klämmorna, se nedan:
fasledaren till klämma A eller A1 eller L eller L1
•
nolledaren till klämma N eller N1 eller B eller B1
•
Skyddsledaren (jordledaren) kopplas till skruvanordningen,
•
betecknat med ⏚. Detta är obligatoriskt.
Efter utförd koppling av ledarna, monteras plastlocket tillbaka!
Förklaringar till gur 3: TS - termostat för avstängning; TR/EC - termostat (reglerande)/elektrisk kontrollmodul; R -värmare; F - äns; S - sensorn
SE
95Svenska
Page 96
VI. ROSTSKYDDANDE MAGNESIUMANOD
SE
Magnesiumanoden skyddar vattenbehållarens inre yta mor korrosion. Anoden utsätts för slitage och skall bytas ut med jämna mellanrum. För en lång livslängd på varmvattenberedaren och problemfri drift, rekommenderar tillverkaren en regelbunden översyn av magnesiumanodens skick. Detta utförs av en kvalicerad tekniker som vid behov byter ut anoden. Översynen kan utföras vid underhåll. För underhåll och eventuellt byte av magnesiumanoden, kontakta auktoriserad verkstad!
VII. HANTERINGSANORDNING.
Denna enhet har fyra huvudsakliga driftsätt: "Standby", "Uppvärmning"
- för att upprätthålla en inställd temperatur, "Smart Control" ­kontinuerligt självlärande läge med automatiskt val av uppvärmning temperaturen oavsett det aktiva driftsläget och: “Smart Home" - för ärrövervakning och styrning.
Som extra det kan noteras att det nns ett pip när knapparna trycks in, frysskydd av vattenvärmaren, funktion "Anti-legionella".
1. Slå elvarmvattenberedaren på
Innan du slår på den elektriska strömmen se till att varmvattenberedaren är ansluten på korrekt sätt och att apparaten är fylld med vatten. Varmvattenberedaren sättas på med hjälp av den inbyggda i installationen anordning som beskrivs i punkt 3.3, avsnitt V, eller genom att ansluta stickproppen till ett vägguttag (om modellen har kabel med stickpropp).
2. Beskrivning av anordningens kontrollpanel
Lokal styrning (Indoor)
För enheter som är utformade för att arbeta med en lokal anslutning utan behov av en internetanslutning - -symbolen - blinkar
Enheten kan nås via mobila enheter (telefon, surfplatta, dator).
Detaljerade instruktioner för hur du använder apparaten via Internet se "INSTRUKTIONER FÖR STYRNING av inbyggd trådlös kommunikationsmodul (WI-FI)" som medföljer din apparat.
Kontroll över Internet (Outdoor)
1
2
3
Apparatens kontrollpanel visar information om vattenvärmarens drift och skick. Beteckning på knappar och element:
6
5
4
❶ - Kontrollpanelen ❷ - Indikator för ett registrerat problem ❸ - Standby / ON-knapp; ❹ - Wi-Fi-modulindikator ❺ - Val av knapp för driftläge ❻ - Indikator för inställd och aktuell vattentemperatur
3. Inställningar och kontroll av apparaten
Slå på den elektroniska styrningen av enheten
Tryck på knappen för att slå på apparaten. Det inställda driftsläget visas på kontrollpanelen.
Tryck igen på knappen för att stänga av elektronisk styrning. Standby­läget aktiveras och enheten går automatiskt in i ”Frostskyddsläget”. På kontrollpanelen -knappen, ⯈-knappen och indikatorn för Wi-Fi­anslutningen förblir upplysta.
router
WLAN
För enheter som är utformade för att fungera med Wi-Fi-nätverk och en Internet-anslutning, representeras indikatorn med symbol - .
Detaljerade instruktioner för hur du använder apparaten via Internet se "INSTRUKTIONER FÖR STYRNING av inbyggd trådlös kommunikationsmodul (WI-FI)" som medföljer din apparat.
Om Wi-Fi-indikatorn inte är tillgänglig på kontrollpanelen har du en basmodell av detta sortiment av apparater. Du kan använda enheten i manuellt läge via kontrollpanelen.
VARNING! För att avsluta på läge “ärrövervakning och styrning” tryck på
knappen
⯈.
WLAN
Indikator för Wi-Fi-anslutning
•
Apparater med inbyggd Wi-Fi-kommunikationsenhet har förmågan att ansluta med ett realtidssystem för ärrkontroll och övervakning. Genom Wi­Fi-modulindikatorn har du information om aktiviteten i anslutningen.
Indikatorn tänds kontinuerligt när det nns en Wi-Fi-anslutning till enheten och blinkar när anslutningen bryts.
96
Mode "Manuell styrning"
•
Styrningen i "Manuell styrning" utförs med knappen ⯈. Det aktiva läget och den aktuella statusen för apparaten indikeras av en
ljusindikator på kontrollpanelen:
Page 97
Aktivt läge (inställd temperatur) och temperaturskala Genom knappen ⯈
45°C
75°C
60°C ECO
driftsläget är valt. Du kan välja mellan fyra lägen på 45 ° C, 60 ° C, ECO eller 75 ° C. Varje gång du trycker på denna knapp väljs ett sekvensläge som går från 45 ° C, 60 ° C, ECO eller 75 ° C enligt följande:
45 °C-lägen
I detta läge kommer apparaten att värma vattnet till en temperatur av cirka 45 ° C. På kontrollpanelen ger indikatorlampan feedback på det val som gjorts. Under uppvärmningen blinkar den första sektorn i ljusskalan. När den inställda temperaturen uppnås tänds sektorn i ljusskalan konstant.
60 °C-lägen
I detta läge kommer apparaten att värma vattnet till en temperatur av cirka 60 ° C. På kontrollpanelen ger indikatorlampan feedback på det val som gjorts. Under uppvärmningen blinkar den första och andra sektorn i ljusskalan. När vattnet värms upp till 45 ° C tänds den första sektorn stadigt och den andra sektorn i skalan fortsätter att blinka. När den inställda temperaturen (60 ° C) uppnås lyser båda delar av skalan konstant.
75 °C-lägen
I detta läge kommer apparaten att värma vattnet till en temperatur av cirka 75 ° C. På kontrollpanelen ger indikatorlampan feedback på det val som gjorts. Under uppvärmningen blinkar den första, andra och tredje sektorn i ljusskalan. När vattnet värms upp till 45 ° C tänds den första sektorn stadigt och den andra och tredje sektorn i skalan fortsätter att blinka. När vattnet värms upp till 60 ° C och den andra sektorn lyser ständigt, och den tredje sektorn i skalan fortsätter att blinka. När den inställda temperaturen (75 ° C) uppnås tänds hela skalan konstant.
ECO-läge (självinlärningsläge)
Detta driftsläge är särskilt lämpligt när det gäller etablerade vanor för konsumtion av varmt vatten. (exempel: bada varje dag ungefär samma gång). För att använda vattenvärmaren i Eco-läge, tryck på ⯈-knappen, tills ECO-indikatorlampan visas på kontrollpanelen. Den första veckan då apparaten tränas enligt hushållens vanor vattnet värms upp till 750 ° C. Efter denna period det maximala värdet på vattenvärme är i enlighet med det verkliga behovet.
Under uppvärmningen blinkar hela ljusskalan. När vattnet värms upp till 45 ° C tänds den första sektorn konstant, och den andra och tredje sektorn i skalan fortsätter att blinka. När vattnet värms upp till 60 ° C tänds den andra sektorn konstant, och den tredje sektorn i skalan fortsätter att blinka. När man når en temperatur på 70 ° C tänds hela skalan konstant. I ECO-lägen utvecklar vattenvärmaren sin egen algoritm för att garantera energibesparing, följaktligen för att minska din elräkning, men för att maximera komforten vid användning
VARNING! Din elektriska varmvattenberedare TESY är av högsta energiklass.
Anordningens energiklass garanteras endast i driftläge ECO ”Eco smart”
på grund av de stora energibesparingarna som genereras.
Så fungerar det: När du har valt Eco-läge kommer enheten att lära dina vanor och skapa själv ett veckoprogram åt dig, så att det ger dig rätt mängd vatten vid den tidpunkt när du behöver det, men också för att generera energibesparingar och minska din elräkning. Principen om arbete kräver en självstudieperiod på en vecka, varefter Eco-läget automatiskt återger driftscykeln och börjar att samla energibesparingar utan att kompromissa med din komfort, beräknas baserat på dina studerade vanor. Apparaten håller reda på dina vanor och självstudier.
Om du ändrar vanor ofta kan det hända att apparaten inte kan komma med en exakt algoritm, för att säkerställa din komfort och ge varmt vatten exakt när du behöver det.
Obs: Vid strömavbrott sparar enheten inställningarna i upp till 12 timmar.
Om du behöver en gång värma vattnet till maximal temperatur, med aktiverat ECO-läget, välj 75 ° C-läge. Med denna förändring behålls ESO-algoritmen. Vid återgång till ESO-läge fortsätter driften av varmvattenberedaren enligt den utvecklade algoritmen.
Frostskyddsläget
•
Frostskyddsläget är aktiv i Standby-läge. Om du inte tänker använda varmvattenberedaren på länge, skydda dess
innehåll från frysning genom att trycka på -knappen för att aktivera "
Frostskyddsläget
vattentemperaturen vid cirka 10° C.
VIKTIGT: Anordningens elektriske strömförsörjning bör aktiveras.
Säkerhetsventilen och rörledningen från den till anordningen bör
obligatoriskt säkerställas mot frysning
" -funktionen, varvid vattenvärmaren kommer att hålla
.
Fabriksåterställningsfunktion
•
För att aktivera den här funktionen måste anordningen vara i driftläge ”Stand by.” Du kan aktivera den genom att trycka och hålla nere
knapparna + ⯈ i minst 10 sekunder. Under dessa 10 sekunder hör du två pip. Den första är en ”test”, alla symboler på skärmen lyser och om du håller knapparna nere hör du det andra pipet som indikerar att
fabriksinställningarna är återställda
Anti-Legionella-funktion
•
Den låga temperaturen på vattentemperaturen i pannan skapar en gynnsam miljö för utvecklingen av mikroorganismer och särskilt Legionella-bakterien, som kan vara extremt farlig för människokroppen.
Anti-legionella / desinfektionsfunktion är en innovativ funktion och aktiveras automatiskt för att skydda pannan från bakterier i varmt vatten.
Om vattnet i varmvattenberedaren inte når temperaturen 65 ° C under 7 dagar aktiveras antiolegionellafunktionen. Vattnet i varmvattenberedaren värms till 65 ° C och hålls under 60 minuter.
4. Registrerade problem
När ett problem upptäcks i enheten slocknar alla tecken. Symbolen ⚠ tänds på panelen och blinkar. Samtidigt stängs värmaren av apparaten (apparaten slutar upphettas) och driftslägesindikatorn slocknar. Olika fel kodas med olika antal blinkningar av symbolen (blinkar N gånger och slocknar på 2 sekunder).
Lista över fel och deras koder:
Felkod Felnamn
1 blinkande fel 1 Den nedre sensorn avbryts
2 blinkar fel 2 Den nedre sensorn är kortsluten
3 blinkar fel 3 Den övre sensorn avbryts
4 blinkar fel 4 Ovanstående sensor är kortsluten
5 blinkar fel 5 En värmare ingår i det torra
6 blinkar fel 6 Inställning av datum och tid
VARNING! När ett problem upptäcks i enheten "fel 6":
Du måste hitta det trådlösa nätverket som sänds från varmvattenberedaren
”TCHхххххххх” och upprätta en förbindelse till den.
OBS! Om ett av de ovanstående felen, kontakta ett auktoriserat servicecenter! Det nns en lista över servicecentrarna i garantikortet.
VIII. PERIODISK UNDERHÅLL
Vid dagligt bruk av varmvattenberedaren och som följd av uppvärmningen, kan kalkavlagringar bildas. Detta försämrar värmeväxlingen mellan värmaren och vattnet. Ett visslande ljud av kokande vatten kan höras och det kan tilltal när kalkstenavlagringarna ökar. Termostaten börjar att slå till och från oftare.
Som följd av detta kan termoskyddet aktiveras. Tillverkaren rekommenderar förebyggande underhåll av varmvattenberedaren vartannat år. Detta görs av auktoriserat verkstad. Underhållet bör omfatta rengöring och tillsyn av anodskyddet (för varmvattenberedare med glaskeramisk beläggning) eller utbyte vid behov.
Rengör apparaten med fuktig trasa. Använd inte slipande eller andra rengöringsmedel som innehåller lösningsmedel.
Tillverkaren är inte ansvarig för fel som uppstått som följd av att anvisningarna inte följts.
Miljövårdsanvisningar
Uttjänad elektronik innehåller värdefulla material och metaller, därför skall den inte deponeras tillsammans med hushållsavfallet. För att uppnå en hög nivå på miljöskydd och materialåtervinning, lämna uttjänad elektronik till närmaste varuhus.
SE
97Svenska
Page 98
Geachte klant,
NL
het team van TESY feliciteert u met uw aanschaf. We hopen, dat het niieuwe toestel aan de comfortverbetering in uw woning zal bijdragen.
Deze technische omschrijving en gebruikshandleiding is bedoeld om u vertrouwd te maken met het product en met de gebruik en installatie voorwaarden. De instructies zijn ook bestemd voor de vakkundige technici, die het toestel zullen installeren, demonteren en eventuele storingen verhelpen.
Houd er rekening mee dat de naleving van de instructies in deze handleiding vooral in het belang zijn van de koper en en mede bepalend zijn voor garantie dekking. De fabrikant kan op geen enkele manier aansprakelijk worden gesteld voor schade, veroorzaakt door exploatatie en/of installatie, die niet aan de instructies in deze handleiding voldoen.
De elektrische boiler voldoet aan de eisen van EN 60335-1, EN 60335-2-21.
I. TOEPASSING
Het toestel is bedoeld om huishoudelijke objecten van warm water te voorzien en dient te worden aangesloten op een waterleidingnet met een waterdruk van ten hoogste 6 bar (0.6 MPa). Het is bedoeld voor gebruik in gesloten en verwarmde ruimtes, waar de tempeartuur niet lager is dan 4 °C en is niet geschikt voor continu werken in een “stromend water modus”. Het toestel is geschikt voor gebieden met waterhardheid tot 10°dH. In gebieden met hogere waarden is snellere vorming van kalkaanslag mogelijk, dat zich kenbaar maakt door speciek geluid tijdens aanwarming en schadelijk kan zijn voor de boiler.
III. BELANDRIJKE REGELS
De boiler monteren alleen in ruimtes met normale brandveiligheid.
•
Zorg ervoor, dat het apparaat met water is gevuld, voordat u het inschakelt en in werking stelt.
•
WAARSCHUWING! ONJUISTE INSTALLATIE EN AANSLUITING VAN HET APPARAAT KAN ERNSTIGE GEVOLGEN VOOR
DE GEZONDHEID VEROORZAKEN EN LEIDEN TOT DE DOOD VAN DE GEBRUIKERS. DAT KAN OOK SCHADE AAN EIGENDOMMEN OF PERSOONLIJK LETSEL VEROORZAKEN ALS GEVOLG VAN OVERSTROMING, EXPLOSIE OF BRAND. Installatie, aansluiting op het waternet en aansluiting op het elektriciteitsnet moet worden uitgevoerd door gekwaliceerde
technici. Een gekwaliceerde technicus is iemand die over de juiste competenties in overeenstemming met de voorschriften van het betreende land beschikt.
In “hard-water” gebieden is het nodig om jaarlijks de kalkaanslag te verwijderen. Maximaal toegestaan vermogen is dan 2 kW.
II. TECHNISCHE SPECIFICATIES
1. Nominale inhoud, liter – zie type-plaat
2. Nominale spanning - zie type-plaat
3. Nominaal vermogen - zie type-plaat
4. Nominale werkdruk ¬- zie type-plaat
Dat is niet de waterdruk. Die is standaart voor het toestel en betreft
de veildigsnormen.
5. Type van de boiler – gesloten accumulerende waterverhitter met
warmte-isolatie
6. Dagelijks energieverbruik – zie Bijlage I
7. Belasting - zie Bijlage I
8. Hoeveelheid gemengd water bij 40 °C V40 in liters - zie Bijlage I
9. Maximale temperatuur van de thermostaat - zie Bijlage I
10. Temperatuurinstellingen van de fabrikant - zie Bijlage I
11. Energie-efficiëntie bij waterverwarming – zie Bijlage I
Bij elektrische aansluiting van de boiler moet de veiligheidsdraad juist aangesloten zijn (bij modellen
•
zonder snoer met stekker). Als het gevaar bestaat dat de temperatuur in de ruimte onder 0°C valt, moet het water afgetapt worden
•
(volg de instructies in p.V.2. “Aansluiting van de boiler op watertoevoer”). Sommige modellen beschikken over modus tegen vorst, waarbij aan de eisen in alinea VII voldaan moet worden.
Bij opwarming van het water is het normaal dat water uit de uitlaatbuis van het veiligheidsventiel doorsijpelt.
•
Die uitlaatbuis dient altijd open te blijven. Het is noodzakelijk om de uitgelaten hoeveelheid water af te voeren of te verzamelen om schades te voorkomen, waarbij aan de eisen omschreven in p.2 van alinea V moet worden voldaan.
Tijdens de verwarming kan er een piepend geluid waarneembaar zijn (van kokend water). Dat is normaal
•
en signaleert geen schade. Het geluid wordt sterker met de tijd en de oorzaak is de kalkaaanslag. Om het geluid te verwijderen, moet het toestel ontkalkt worden. Deze dienst valt niet onder de
•
garantiedekking. Voor het veilig functioneren van de boiler dient de veilgeidsklep regelmatig gereinigd te worden evenals
•
de functionatiteit van het ventiel gecontroleerd te worden. In “hard-water” gebieden moet de klep ontkalkt worden. Deze dienst valt niet onder de garantiedekking.
Het is verboden om allerlei wijzigingen en aanpassingen aan de bouwconstructie en aan het elektrische
schema van de boiler aan te brengen. Bij vaststelling daarvan is de garantie niet meer geldig. Onder wijzigingen en aanpassingen wordt bedoeld het verwijderen van de door de fabrikant ingebouwde elementen, integreren van bijvoeglijke componenten, vervanging van elementen met analoge bestanddelen die niet door de
fabrikant goedgekeurd zijn.
Als het snoer (bij de modellen met een snoer) kapot is, moet die vervangen worden door een geautoriseerde
•
servicedienst of een vakman met desbetreende kwalikacie om risico’s te voorkomen. Dit toestel kan door kinderen vanaf 8 jaar alsook personen met verminderde fysieke, sensorische of
•
mentale capaciteiten of gebrek aan ervaring en kennis gebruikt worden, als ze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd worden en de daaruit resulterende gevaren verstaan.
Kinderen mogen niet met het toestel spelen.
•
Reiniging en onderhoud van het toestel mogen niet door kinderen zonder toezicht uitgevoerd worden.
•
98
Page 99
IV. BESCHRIJVING EN WERKING
Het toestel bestaat uit behuizing, ens in het onderste deel /bij boilers met verticale uitvoering/ of aan de zijkant /bij boilers met horizontale uitvoering/, plastic veiligheidspaneel en veiligheidsklep.
1. De behuizing bestaat uit stalen reservoir (watertank) en boilercoat
(buitenomhulsel) met warmte-isolatie tussen de watertank en de boilercoat van milieuvriendelijke dikke polyurethaan en twee schroefdraadverbindingspijpen G ½“ voor de inlaat van koude water (met blauwe ring) en voor de uitlaat van warm water (met rode ring).
Afhankelijk van het model kan de binnentank twee soorten zijn:
Van zwart staal beschermd met speciaal glaskeramische of emaillen
•
coating Van roestvrij staal
•
De verticale boilers kunnen een geïntgreerde warmtewisselaar (spiraalvormige buis) bezitten. De uit- en ingang van de wartmewisselaar is aan de zijkant geplaatst en dat zijn buizen met schroefdraad G ¾“.
2. Op de ens staat er een elektrische verwarmer gemonteerd. Bij de
boilers met glasceramische coating is eveneens een magnesumanode ingebouwd.
De elektrische verwarmer dient voor verwarming van het water in de tank en wordt door de thermostaat bediend, die automatisch de voorаf ingestelde temperatuur regelt. Het toestel is van een ingebouwde beveilingingsinrichting voorzien, die de boiler tegen oververhitting beschermt (thermoschakelaar) door de verwarmer van het stroomnet af te koppelen, als de watertemperatuur te hoge waarden bereikt.
3. De veiligheidsklep werkt als terugslagventiel, d.w.z. voorkomt
de gehele lediging van het toestel bij geen toevoer van koud water uit het waterleidingnet. Hij beschermt de boiler van tegen overdruk bij een eventuele oververhitting (bij verwarming neemt het volume van het water toe en dat leidt tot hogere druk) door de overvloedige hoeveelheid door de uitlaatbuis af te voeren.
De veiligheitsklep kan de boiler niet beschermen bij overdruk in de
waterleiding.
V. INSTALLATIE EN INGEBRUIKNAME
WAARSCHUWING! ONJUISTE INSTALLATIE EN AANSLUITING VAN HET
APPARAAT KAN ERNSTIGE GEVOLGEN VOOR DE GEZONDHEID VEROORZAKEN EN LEIDEN TOT DE DOOD VAN DE GEBRUIKERS. DAT KAN OOK SCHADE AAN EIGENDOMMEN OF PERSOONLIJK LETSEL VEROORZAKEN ALS GEVOLG VAN OVERSTROMING, EXPLOSIE OF BRAND. Installatie, aansluiting op het waternet en aansluiting op het elektriciteitsnet moet worden uitgevoerd door gekwaliceerde technici. Een gekwaliceerde technicus is iemand die over de juiste competenties in overeenstemming met
de voorschriften van het betreende land beschikt.
1. Installatie
Het is raadzaam om de boiler zo dicht mogelijk te plaatsen bij de verbruiker van het te verwarmen water, om warmteverliezen in leidingen voor zover mogelijk te verminderen. Bij installatie in de badkamer moet hij op zo’n plaats gemonteerd zijn, dat hij niet door water wordt overgoten.
Bij montage aan de wand wordt de boiler opgehangen aan de speciale beugel aan de behuizing met behulp van de twee in de wand deugdelijk gestoken (min. Ø 10 mm) ankerhoeken (niet meegeleverd). De constructie van de ophangbeugel bij boliers met verticale uitvoering is universeel. De afstand tussen de ankerhoeken kan van 220 tot 310 mm
zijn – zie g. 1a.
Om materiële schades ter plaatse of bij (derde) personen te voorkomen als
gevolg van eventuele storingen aan de warmwatervoorziening, moet de boiler enkel in lokalen worden geïnstalleerd met een deugdelijke waterdichting van de vloeren alsmede met een drainage (waterafvoer naar het riool). In geen geval mag de boiler op voorwerpen rusten die gevoelig zijn voor vocht. Indien de boiler zich in een onbeschermde ruimte moet bevinden, dan is het noodzakelijk om een carter onder de boiler te plaatsen, met een waterafvoergoot naar het rioolnet.
Opmerking: de boven aanbevolen carter wordt niet meegeleverd.
2. Aansluiting van de boiler op watertoevoer
Fig. 4: a – voor verticale uitvoering; waar: 1 – koudwater-verbindingsbuis; 2 – veiligheids-/terugslagklep; 3 - drukreduceerventiel (bij druk in de waterleiding boven 0.6MPa); 4 – afsluitkraan; 5 – afvoerkanaal naar het riool; 6 – buis; 7 – aftapkraan. Bij de aansluiting van de boiler op watertoevoer moet er rekening gehouden worden met de kleur van de verwijstekens /ringen/ op de buizen: blauw – voor het koude /toevoer-/ water, rood – voor de warme /afvoer-/ water.
De montage van de veiligheidsklep (meegeleverd) is verplicht. Zet hem aan de koudwater-ingang, in de richting van de pijl op de boilerbehuizing, die de richting van het watertoevoer aangeeft.
Uitzondering: Als de nationale verordeningen (normen) een
andere veiligheids-/terugslagklep of inrichting vereisen (in overeenstemming met EN 1487 of EN 1489), dient die bijvoeglijk te worden aangeschaft. Voor toestellen conform EN 1487 mag de maximale werkdruk 0.7 MPa zijn. Voor andere veiligskleppen mag de toegestane druk met 0.1 MPa lager zijn dan de aangegeven druk op de typeplaat. In deze gevallen mag de meegeleverde terugslagklep niet worden gebruikt.
Een andere afsluitinrichting tussen de terugslagklep
(veiligheidsventiel) en het toestel mag niet worden geplaatst.
Het gebruik van andere (oude) terugslagkleppen kan uw apparaat
een schade toebrengen en die moeten worden verwijderd.
Voor het inschroeven van de klep mogen schroefdraden langer dan
10 mm niet gebruikt worden, anders kan de klep beschadigd
worden, wat onveilig is voor uw toestel.
Bij boilers met verticale uitvoering moet de veiligheids/
terugslagklep aan de toevoerbuis bij afgenomen plastic paneel
van het toestel geplaatst worden. Na de montage moet zijn positie gelijk
zijn aan g. 2.
De terugslagklep en de leiding tot de boiler moeten worden
beschermd tegen vorst. Bij gebruik van een uitlaatbuis moet het losse einde altijd open blijven (niet onderdompeld). Ook de buis moet tegen vorst beschermd worden.
Om het toestel met water te vullen, draait u eerst de warmwaterkraan aan de menginrichting open. Daarna draait u de koudwaterkraan open. Zodra de boiler volledig gevuld is, komt er water uit de mengkraan te lopen met een ononderbroken straal. Sluit vervolgens de warmwaterkraan af.
Als aftappen noodzakelijk is, schakel eerst de stroomtoevoer naar de boiler uit. Stop de toevoer van koud water naar het toestel. Zet de warmwaterkraan open. Open de kraan 7 (g. 4a) om het water van de boiler af te tappen. Indien er een aftapinrichting afwezig is, de boiler kan afgetapt worden direct via de inlaatbuis, daarvoor moet hij van het waterleidingnet losgekoppeld worden.
Bij wegnemen van de ens is het normaal dat het resterende water in de tank (een paar liter) uitloopt.
Om schades te voorkomen tijdens het aftappen moeten er
veiligheidsmaatregelen getroen worden.
Als de werkdruk in het waterleidingnet hoger is dan de aangegeven in alinea I, dan moet u een passend drukreduceerventiel inbouwen, anders zal de boiler niet naar behoren geexploiteerd worden. De fabrikant aanvaardt geen verantwoordelijkheid voor schades die te
wijten zijn aan incorrecte inbedrijfstelling.
3. Elektrische aansluiting.
Zorg ervoor dat het apparaat met water is gevuld, voordat u het
inschakelt en in werking stelt.
3.1. Modellen, geleverd met een elektriciteitssnoer met stekker, worden
aangesloten door de stekker in het stopcontact te steken. De ontkoppeling van de boiler van het stroomnet gebeurt door de
stekker uit het stopcontact te trekken.
Het stopcontact moet juist aangesloten zijn aan een aparte
stroomkring, beschermd met een beveiligingsschakelaar. Het moet een aardleiding hebben.
3.2. Waterverwarmers geleverd met elektriciteitssnoer zonder stekker
Het apparaat moet worden aangesloten op een aparte stroomkring van het elektriciteitsnet, beschermd met een beveiligingsschakelaar met nominale stroom 16A (20A voor vermogen > 3700W). De stroomaansluiting moet vast zijn – zonder stekker-aansluitingen. De stroomkring moet voorzien zijn van een beveiligingsschakkelaar en van een ingebouwde inrichting met een contactscheiding in alle polen voor een volledige onderbreking volgens overspanningscategorie III. De draden van het elektriciteitssnoer moeten zoals volgt worden aangesloten:
draad met bruine isolatie – met de fasedraad van de elektrische
•
installatie (L) draad met blauwe isolatie – met de nuldraad van de
•
elektriciteitsinstalaltie (N) draad met geel-groene isolatie – met de aarddraad van de
•
elektrische installatie ⏚.
3.3. Waterverwarmers zonder elektriciteitssnoer
Het apparaat moet worden aangesloten op een aparte stroomkring van het elektriciteitsnet, beschermd met een beveiligingsschakelaar met nominale stroom 16A (20A voor vermogen > 3700W). Voor de aansluiting worden koperen eendradige (harde) leidingen gebruikt – installatiekabel 3 x 2,5 mm² voor totaalvermogen 3000W (installatiekabel 3 x 4.0 mm² voor vermogen > 3700W). Om de boiler op het elektriciteitsnet aan te sluiten, moet de plastic manteldeksel afgenomen worden (g. 2 a). De aansluiting van de elektriciteitsdraden volgt de aanwijzingen op de klemmen:
Fasedraad moet verbonden worden met symbool A of A1 of L of L1
•
Nuldraad – met symbool N (B of B1 of N1)
•
De aarddraad moet verplicht verbonden zijn door een
•
schroefaansluiting met symbool ⏚.
Na de montage wordt de plastic deksel opnieuw geplaatst op de bolier!
Schema bij g. 3: TS – thermoschakelaar; TR/EC- warmteregelaar/ elektronische besturing; R – verwarmer; F- ens; S – sensorr
NL
99Dutch
Page 100
VI. CORROSIEBESCHERMING  MAGNESIUMANODE
NL
De magnesium-anode beschermer zorgt voor extra bescherming van het binnenoppervlak van de watertank tegen corrosie. Die moet regelmatig vervangen worden, wat niet door de fabrikant vergoed wordt. Regelmatig onderhoud evenals vervangen van de magnesium­anode door deskundige technicus is een belangrijke voorwaarde voor een lange levensduur van uw waterverwarmer. Dat kan gebeuren tijdens de periodieke controle van het toestel. Voor vervangen van de anode neem contact op met een geautoriseerde servicedienst of bevoegde technicus!
VII. BEDIENING VAN HET TOESTEL.
Dit toestel heeft vier hoofdbedrijfmodi: "Stand-by", "Verwarming" ­om een ingestelde temperatuur te onderhouden, " "Smart Control"
- voortdurend zelerende modus met automatische keuze van de verwarmingstemperatuur ongeacht de actieve bedrijfsmodus en: "Smart Home" - voor monitoring en bediening op afstand.
Als extra functies kunnen worden bepaald: de aanwezigheid van een geluid bij het indrukken van de knoppen, het verhinderen van het bevriezen van de boiler, de functie "Anti - legionella"
1. Inschakelen van de elektische boiler
Vóór het eerste gebruik van het toestel moet u zich ervan verzekeren, dat het correct aangesloten is op het electriciteitsnet en dat het met water gevuld is. De boiler wordt aangezet door de schakelaar, ingebouwd in de elektrische installatie, zie punt 3.3. alinea 5 of door het stoppen van de stekker in de contactdoos (als het model van snoer en stekker voorzien is).
2. Omschrijving van het elektronische bedieningspaneel van het
toestel
Indicator van de Wi-Fi- verbinding
•
De toestellen met ingebouwde wi (communicatievoorziening) kunnen verbindingen maken met een systeem voor afstandsbediening en real­time monitoring. Met behulp van de indicator van de Wi-Fi- module heeft u informatie over de verbindingsactiviteit. De indicator licht voortdurend op wanneer er een Wi-Fi- verbinding met het toestel is en knippert wanneer de verbinding wordt verbroken.
Lokale controle (Indoor)
Voor toestellen, die zijn ontworpen om met een lokale verbinding te werken, zonder internetverbinding, symbool - knippert.
Het toestel is toegankelijk via mobiele apparaten (telefoon, tablet, computer). Gedetailleerde instructies voor het bedienen van het toestel via internet zijn te vinden in "Handleiding voor gebruik van geÏntegreerde draadloze communicatiemodule (Wi-Fi)" die bij uw toestel is geleverd.
1
2
3
Het bedieningspaneel van het toestel geeft informatie weer over de werking en de toestand van de boiler. Benaming van knoppen en elementen:
6
5
4
❶ - Bedieningspaneel ❷ - Indicator van een geregistreerd probleem ❸ - Stand-by / ON- knop; ❹ - Indicator van de Wi-Fi- module ❺ - Knop voor de keuze van de modus ❻ - Indicator van ingestelde en werkelijke watertemperatuur
3. Instellingen en bediening van het toestel
Inschakelen de elektronische besturing van het toestel
Druk op de knop om het toestel in te schakelen. De ingestelde bedrijfsmodus wordt op het bedieningspaneel weergegeven.
Druk nog een keer op de knop om de elektronische bediening uit te schakelen. De stand-by modus wordt geactiveerd en het apparaat gaat automatisch naar de "Antivries"- modus. Op het bedieningspaneel blijft de knop  en knop ⯈ lichten zoals de indicator van de Wi-Fi- verbinding.
Controle over het internet (Outdoor)
router
WLAN
Voor toestellen die zijn ontworpen om met Wi-Fi- netwerken en een internetverbinding te werken, wordt de indicator weergegeven door -
Gedetailleerde instructies voor het bedienen van het toestel via internet zijn te vinden in "Handleiding voor gebruik van geÏntegreerde draadloze communicatiemodule (Wi-Fi)" die bij uw toestel is geleverd.
Als de Wi-Fi- indicator op uw bedieningspaneel niet beschikbaar is, hebt u een basismodel voor deze type toestellen. U kunt uw toestel via het bedieningspaneel op de handmatige modus bedienen.
Attentie! Om de functie “voor monitoring en bediening op
afstand” af te sluiten, druk op de knop
Handmatige modus
•
De bediening in de "Handmatige modus" wordt uitgevoerd door de knop ⯈. De actieve modus en de actuele toestand van het toestel worden aangegeven door een lampje op het bedieningspaneel:
Actieve modus (ingestelde temperatuur) en schaal voor indicatie van de temperatuur.
WLAN
⯈.
100
