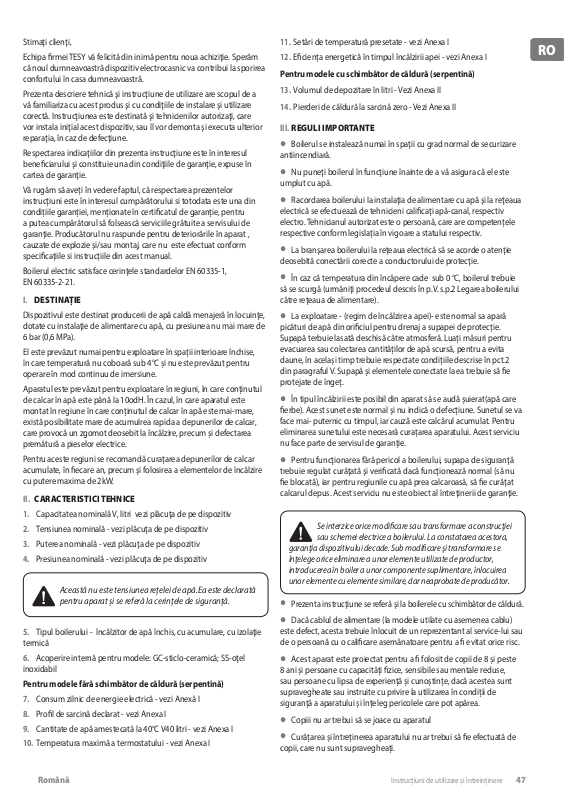

Stimai clieni,
Echipa rmei TESY vă felicită din inimă pentru noua achiziie. Sperăm

că noul dumneavoastră dispozitiv electrocasnic va contribui la sporirea
confortului în casa dumneavoastră.

Prezenta descriere tehnică şi instruciune de utilizare are scopul de a
vă familiariza cu acest produs şi cu condiiile de instalare şi utilizare
corectă. Instruciunea este destinată şi tehnicienilor autorizai, care
vor instala iniial acest dispozitiv, sau îl vor demonta şi executa ulterior
reparaia, în caz de defeciune.

Respectarea indicaiilor din prezenta instruciune este în interesul
beneciarului şi constituie una din condiiile de garanie, expuse în
cartea de garanie.

Vă rugăm să avei în vedere faptul, că respectarea prezentelor
instruciuni este în interesul cumpărătorului si totodata este una din
condiiile garaniei, menionate în certicatul de garanie, pentru
a putea cumpărătorul să folsească serviciile grătuite a servisului de
garanie. Producătorul nu raspunde pentru deteriorările în aparat ,
cauzate de explozie și/sau montaj, care nu este efectuat conform
specicaiile si instruciile din acest manual.

Boilerul electric satisface cerinele standardelor EN 60335-1,
EN 60335-2-21.

I. DESTINAŢIE

Dispozitivul este destinat producerii de apă caldă menajeră în locuine,
dotate cu instalaie de alimentare cu apă, cu presiunea nu mai mare de
6 bar (0,6 MPa).

El este prevăzut numai pentru exploatare în spaii interioare închise,
în care temperatură nu coboară sub 4°C și nu este prevăzut pentru
operare în mod continuu de imersiune.

Aparatul este prevăzut pentru exploatare în regiuni, în care coninutul
de calcar în apă este până la 10dH. În cazul, în care aparatul este
montat în regiune în care coninutul de calcar în apă este mai-mare,
există posibilitate mare de acumulrea rapida a depunerilor de calcar,
care provocă un zgomot deosebit la încălzire, precum și defectarea
premătură a pieselor electrice.

Pentru aceste regiuni se recomandă curaarea depunerilor de calcar
acumulate, în ecare an, precum și folosirea a elementelor de încălzire
cu putere maxima de 2kW.

II. CARACTERISTICI TEHNICE

1. Capacitatea nominală V, litri vezi plăcua de pe dispozitiv

2. Tensiunea nominală - vezi plăcua de pe dispozitiv

3. Puterea nominală - vezi plăcua de pe dispozitiv

4. Presiunea nominală - vezi plăcua de pe dispozitiv

Această nu este tensiunea rețelei de apă.Ea este declarată
pentru aparat și se referă la cerințele de siguranță.

5. Tipul boilerului - încălzitor de apă închis, cu acumulare, cu izolaie

termică

6. Acoperire internă pentru modele: GC-sticlo-ceramică; SS-oel

inoxidabil

Pentru modele fără schimbător de căldură (serpentină)

7. Consum zilnic de energie electrică - vezi Anexă I

8. Prol de sarcină declarat - vezi Anexa I

9. Cantitate de apă amestecată la 40°C V40 litri - vezi Anexa I

10. Temperatura maximă a termostatului - vezi Anexa I

11. Setări de temperatură presetate - vezi Anexa I

12. Eciena energetică în timpul încălzirii apei - vezi Anexa I

Pentru modele cu schimbător de căldură (serpentină)

13. Volumul de depozitare în litri - Vezi Anexa II

14. Pierderi de căldură la sarcină zero - Vezi Anexa II

III. REGULI IMPORTANTE

Boilerul se instalează numai în spaii cu grad normal de securizare

•

antiincendiară.

Nu punei boilerul în funciune înainte de a vă asigura că el este

•

umplut cu apă.

Racordarea boilerului la instalaia de alimentare cu apă şi la reeaua

•

electrică se efectuează de tehnicieni calicai apă-canal, respectiv
electro. Tehnicianul autorizat este o persoană, care are competenele
respective conform legislaia în vigoare a statului respectiv.

La branşarea boilerului la reeaua electrică să se acorde o atenie

•

deosebită conectării corecte a conductorului de protecie.

În caz că temperatura din încăpere cade sub 0 °, boilerul trebuie

•

să se scurgă (urmănii procedeul descris în p.V. s.p.2 Legarea boilerului
către reeaua de alimentare).

La exploatare - (regim de încălzire a apei)- este normal sa apară

•

picături de apă din oriciul pentru drenaj a supapei de protecie.
Supapă terbuie lasată deschisă către atmosferă. Luai măsuri pentru
evacuarea sau colectarea cantităilor de apă scursă, pentru a evita
daune, în același timp trebuie respectate condiiile descrise în pct.2
din paragraful V. Supapă și elementele conectate la ea trebuie să e
protejate de înge.

În tipul încălzirii este posibil din aparat să se audă șuierat(apă care

•

erbe). Acest sunet este normal și nu indică o defeciune. Sunetul se va
face mai- puternic cu timpul, iar cauză este calcărul acumulat. Pentru
eliminarea sunetului este necesară curaarea aparatului. Acest serviciu
nu face parte de servisul de garanie.

Pentru funcionarea fără pericol a boilerului, supapa de sigurană

•

trebuie regulat curăată şi vericată dacă funcionează normal (să nu
e blocată), iar pentru regiunile cu apă prea calcaroasă, să e curăat
calcarul depus. Acest serviciu nu este obiect al întreinerii de garanie.

Se interzice orice modicare sau transformare a construcţiei

sau schemei electrice a boilerului. La constatarea acestora,
garanţia dispozitivului decade. Sub modicare şi transformare se
înţelege orice eliminare a unor elemente utilizate de productor,
introducerea în boiler a unor componente suplimentare, înlocuirea
unor elemente cu elemente similare, dar neaprobate de producător.

Prezenta instruciune se referă şi la boilerele cu schimbător de căldură.

•

Dacă cablul de alimentare (la modele utilate cu asemenea cablu)

•

este defect, acesta trebuie înlocuit de un reprezentant al service-lui sau
de o persoană cu o calicare asemănatoare pentru a  evitat orice risc.

Acest aparat este proiectat pentru a  folosit de copii de 8 și peste

•

8 ani și persoane cu capacităi zice, sensibile sau mentale reduse,
sau persoane cu lipsa de experienă și cunoștine, dacă acestea sunt
supravegheate sau instruite cu privire la utilizarea în condiii de
sigurană a aparatului și îneleg pericolele care pot apărea.

Copiii nu ar trebui să se joace cu aparatul

•

Curăarea și întreinerea aparatului nu ar trebui să e efectuată de

•

copii, care nu sunt supravegheai.

RO

Instruciuni de utilizare și întreininere 47Română

IV. DESCRIERE ŞI PRINCIPIUL DE FUNCŢIONARE

RO

Dispozitivul este compus din carcasă, anşe, dispusă în partea
inferioară (pentru boilerele cu montaj vertical) sau lateral (pentru
boilerele cu montaj orizontal), panou de protecie din plastic şi supapă
de sigurană.

1. Carcasa se compune dintr-un rezervor din oel şi mantă exterioară,

cu izolaie termică între ele, confecionată din produsul ecologic spumă
de poliuretan de densitate mare şi două evi cu let G ½ ” pentru
admisia apei reci (cu inel albastru) şi evacuarea apei calde (cu inel roşu).

Rezervorul intern, în funcie de model, este de două feluri:

Din oel negru, protejat de coroziune cu o acoperire specială din

•

sticlo-ceramică

Din oel inoxidabil

•

Boilerele cu montaj vertical pot  cu schimbător de căldură (serpentină)
încorporat. Intrarea şi ieşirea serpentinei sunt dispuse lateral şi
reprezintă evi cu let G ¾ ”.

2. Pe anşă este montat un încălzitor electric. La boilerele cu acoperire

din sticlo-ceramică este montat şi un protector din magneziu.
Încălzitorul electric serveşte la încălzirea apei din rezervor şi este

comandat de termostat, care menine automat o anumită temperatură.
Aparatul are înglobat în el un dispozitiv de protecie la supraîncălzire
(termoîntrerupător), care decuplează încălzitorul de la reeaua de
alimentare electrică, atunci când temperatura apei atinge valori prea
mari.

3. Supapa de sigurană are rolul de a preveni golirea completă a

boilerului în caz de oprire a admisiei de apă rece de la instalaia de
alimentare cu apă. Ea protejează şi de creşterea presiunii din rezervor
peste valoarea admisă în regimul de încălzire (cu creşterea temperaturii
apa se dilată, presiunea va creşte, de asemenea), prin evacuarea
excesului prin gaura de drenaj.

Supapa de siguranţă nu poate să protejeze boilerul de o
presiune a apei din instalaţia de alimentare cu apă

superioară celei stabilite pentru dispozitiv.

V. INSTALARE ŞI PUNERE ÎN FUNCŢIUNE

În scopul evitării unor prejudicii aduse utilizatorului şi

altor persoane în cazurile de deranjamente în sistemul de
alimentare cu apă caldă, este necesar ca boilerul să e instalat în
spaţii cu hidroizolaţie a podelei şi drenaj în sistemul de canalizare.
În nici un caz nu dispuneţi sub dispozitiv obiecte care nu sunt
rezistente la apă. La instalarea dispozitivului în încăperi fără
hidroizolaţie a podelei este necesar să se construiască sub el o
cadă de protecţie, dotată cu drenaj spre canalizare.

Observaţie: cada de protecţie nu intră în furnitura standard şi se
alege de utilizator.

2. Racordarea boilerului la instalaţia de alimentare cu apă

FigFig. 3a/3b – pentru montaj vertical şi orizontal
Fig. 3c – montaj pe podea
Unde: 1 – eavă intrare; 2 – supapă de sigurană; 3 – ventil de reducere

(la o presiune în evi de peste 0,7 MPa); 4 – robinet de oprire; 5 – pâlnie
conectată la canalizare; 6 – furtun; 7 – Robinet de scurgere a apei din
boiler

Pentru racordarea boilerului la instalaia de alimentare cu apă trebuie
avute în vedere semnele (inelele) indicatoare colorate de pe evi: albastru
pentru apă rece (de intrare), roşu pentru apă caldă (de ieşire).

Este obligatorie montarea supapei de siguranţă cu care a fost livrat
boilerul. Ea se dispune la intrarea apei reci în conformitate cu săgeata

de pe corpul ei, care indică sensul apei reci. Nu se admite montarea altei
armături de oprire între supapă şi dispozitiv.

Excepie:Dacă normele locale cer folosirea unei alte supape sau
dispozitiv(care corespunde la EN 1487 sau EN 1489), ea trebuie să e
cumpărată aparte.Pentru dispozitive conform EN 1487 presiunea maximă
trebuie să e de 0.7 MPa. Pentru alte supape de sigurană , presiunea la
care sunt calibrate trebuie să e cu 0.1 MPa sub presiunea marcată pe
tabelul aparatului. În aceste cazuri supapă de protecie din complectul
aparatului nu trebuie să e folosită.

Prezenţa altor (vechi) supape de siguranţă pe duct poate duce

la deteriorarea dispozitivului dumneavoastră şi trebuie
îndepărtare.

Toate lucrările tehnice şi electrice de instalare trebuie

executate de tehnicieni autorizaţi. Tehnicianul autorizat este o
persoană, care are competențele respective conform legislația în
vigoare a statului respectiv.

1. Instalare

Se recomandă instalarea dispozitivului la o distană apropiată de locul
de utilizare a apei calde, în scopul reducerii pierderilor de căldură din
evi. La montare în baie, dispozitivul trebuie dispus într-un loc în care
nu poate  udat cu apă de la duş. Dispozitivul se prinde de suporturile
montate pe carcasă (dacă acestea nu sunt xate pe ea, urmează să e
montate cu ajutorul şuruburilor ataşate). Prinderea se face pe două
cârlige (min. 10 mm) xate ferm în perete (nu sunt incluse în setul de
prindere). Construcia suportului pentru boilerele cu montaj vertical
este universală şi permite o distană dintre cărlige între 220 şi 300 mm
(Fig. 1a). Pentru boilerele cu montaj orizontal, distanele dintre cârlige
sunt diferite pentru diferitele modele şi sunt arătate în tabelul 1, g. 1c.
Montaj pe podea – g.1b

48 Instruciuni de utilizare și întreininere

Nu se admit alte supape sau robinete de închidere între aparat
și supapă de siguranță(dispozitivul de siguranță).

Nu se admite înşurubarea supapei în lete cu lungimea mai
mare de 10 mm; în caz contrar se poate ajunge la deteriorarea

supapei, ceea ce pune dispozitivul dumneavoastră în pericol.

La boilerele cu montaj vertical, supapa de protecţie trebuie
racordată la ţeava de intrare numai după ce aţi dat jos panoul

din plastic al aparatului.

Supapă de siguranță și partea de rețea între ea și aparat

trebuie să e protejate împotrivă înghețului. La drenarea cu
furtun-partea liberă a furtunului trebuie întotdeauna să e deschisă
câtre atmosfera (să nu e scufundată). Furtunul trebuie să e protejat
împotrivă înghețului.

Umplerea boilerului cu apă se face prin deschiderea robinetului de
admisie a apei reci de la instalaia de alimentare cu apă către boiler şi
a robinetului de apă caldă al bateriei. După umplerea boilerului, din
baterie trebuie să înceapă să curgă un jet continuu de apă. Acum putei
să închidei robinetul de apă caldă al bateriei.

Când este necesară golirea boilerului, trebuie obligatoriu mai întâi să
întrerupei alimentarea electrică a acestuia. Oprii apa către dizpozitiv.
Deschidei robinetul pentru apă caldă de la baterie. Deschidei
robinetul 7 (g. 3a şi 3b)ca să scurgei apa din boiler. Dacă în instalaie
nu e instalat acest robinet, boilerul poate  scurs în felul următor.

La modele care au ventil de sigurană cu manetă – ridicai maneta şi

•

apa va ieşi din oriciul de drenaj al ventilului.

La modele care au ventil dar fără manetă – boilerul poate să e scurs

•

direct de la conducta care-l alimentează, dezlegînd conducta de la reea.

La detaşarea anşei este normal să se mai scurgă câteva litri de apă
rămase în rezervor.

La golire, trebuie luate măsuri de prevenire a daunelor, care ar
putea cauza apa scursă.

În cazul în care presiunea reelei de apă depășește valoarea menionată
în paragraful I , este necesară montarea unei valve de reducie, în caz
contrariu boilerul termoelectric nu va  exploatat corect. Producătorul
nu îşi asumă răspunerea pentru problemele intervenite din cauza unei
exploatări incorecte a dispozitivului.

3. Branşarea boilerului la reţeaua electrică de alimentare.

3.3. Încălzitor de apă fără cablu de alimentare

Aparatul trebuie să e conectat la un circuit separat de cablajul x de
instalaia electrică staionară, prevăzut cu o sigurană de 16A curent
nominal anunat (20A pentru putere> 3700W). Conexiunea se face
cu conductoare cu singur nucleu (solide) - cablu 3 x2, 5 mm pentru o
capacitate totală de 3000W (cablu 3x4.0 mm pentru putere> 3700W).

În circuitul electric de alimentare a aparatului trebuie montat un
dispozitiv, care să asigure decuplarea tuturor polilor în condiiile unei
supratensiuni de gradul III.

Pentru a se monta pe boiler conductorul electric de alimentare, trebuie
dat jos capacul din plastic.

Conectarea conducătorilor de alimentare trebui să e în conformitate
cu marcajele de pe clemele, după cum urmează:

cel de faza la indicaie A sau A1 sau L sau L1.

•

cel neutru la indicaie N (B sau B1 sau N1)

•

Este obligatorie conectarea cablului de protecie la îmbinarea cu

•

şurub, marcată cu semnul .

După efectuarea montajului, se pune la loc capacul din plastic!

Lămuriri cu privire la g.2:

TS – termoîntrerupător; TR – termoregulator; S – set cu ştecăr (la modelele
utilate cu astfel de set); R – încălzitor; IL – lampă de semnalizare; F – anşă;
KL – clemă din bachelită;

RO

Înainte de a cupla alimentarea electrică, asiguraţi-vă că
dispozitivul este plin cu apă.

3.1. La modelele utilate cu cablu de alimentare în set cu ştecăr,

conectarea se face cănd acesta se leagă de priză. Decuplarea de la
reeua electrică se face prin scoaterea ştecherului din priză.

Priză trebuie să e corect conectată la un circuit separat
asigurat cu siguranță de scurt circuit.El trebuie să e

înpamântat.

3.2. Încălzitoare de apa completat cu un cablu de alimentare, fără

ştecher

Aparatul trebuie să e conectat la un circuit separat de cablajul x
prevăzut cu o sigurană de 16A curent nominal anunat (20A pentru
putere> 3700W). Conectarea trebuie să e permanentă - fără cuplare.
Circuitul de curent trebuie să e prevăzut cu o sigurană şi cu un
dispozitiv incorporat, care să asigure deconectarea tuturor polilor în
condiiile de supratensiune de categoria III.

Conectarea relor cablului de alimentare al aparatului trebuie să e
îndeplinită astfel:

Firul cu izolare de culoarea maro - la cablul fază din instalaia

•

electrică (L)

Firul cu izolare de culoarea albastră - la cablul neutru din instalaia

•

electrică (N)

Firul cu izolare de culoarea galbenă-verde - la conductorul de

•

protecie al instalaiei electrice ( )

Instruciuni de utilizare și întreininere 49Română

VI. PROTECŢIA ANTICOROZIVĂ ANOD DIN MAGNEZIU

(LA BOILERELE CU REZERVOR DE APĂ CU ACOPERIRE
STICLOCERAMICĂ)

Anodul din magneziu protejează suprafaa internă a rezervorului de
apă de corozie.

El este un element supus la uzură şi trebuie înlocuit periodic.

Pentru o funcionare abilă şi de durată a boilerului dumneavoastră,
producătorul recomandă efectarea unor controale periodice ale stării
anodului din magneziu, de către un tehnician autorizat şi înlocuirea
anodului în caz de necesitate, aceasta putându-se face în timpul
prolaxiei periodice a dispozitivului.

Pentru efectuarea înlocuirii, contactai unităile specializate de service!

VII. LUCRU CU APARATUL.

1. Pornirea aparatului.

Inăintea pornirii iniiale a aparatului asigurai-vă ca boilerul este legat
corect la reeaua electrică şi că este plin cu apă.

Pornirea boilerului se face cu ajutorul unui comutator montat pe
aparat, totul ind descris în subpunctul 3.2 din pct. IV sau prin punerea
ştecărului în priză (la modelel cu ştecăr).

2. Boilere cu comandă electromecanică

RO

g.2,Unde:
1- Buton comutator electric (la modele cu cheie);
2 - Indicator de lumină;
3 - Mânerul termoregulatorului (doar la modele cu posibilitate de

reglare a temperaturii).

2.1. La modelele cu cheie incorporată în boiler, trebuie să-l pornii si

pe acesta.
Butonul comutatorului electric a aparatul este indicat cu semnul .

Acesta este relef.

Pentru a porni comutatorul de alimentare apăsai butonul până

•

când se oprește. Acesta se aprinde, ceea ce înseamnă că este pornit
şi rămâne aprins până când nu este oprit sau până când nu este
întreruptă alimentarea aparatului (pct. 1 d mai sus). Indicatorii de
lumină la fel se aprind (vezi următorul pct. 2.2)

Pentru a opri comutatorul de alimentare apăsai butonul până când

•

se oprește. Lumina butonului se stinge, ceea ce însemnă că aparatul
este oprit. Indicatorii de lumina se sting la fel.

2.2. Lampe de control (indicatoare)

Lumină de culoare neagră – aparat în mod de încălzire a apei
Lumină de culoare albastră – apa în aparat s-a încălzit şi

termoregulatorul s-a oprit
Luminile sunt stinse atunci când:

comutatorul aparatului este oprit, sau

•

aparatul nu este alimentat cu energie electrică, sau

•

protecia termică a aparatului s-a oprit - vezi pct.3 mai jos

•

2.3. Setarea temperaturii – la modele cu termoregulator (termostat)

Această setare permite setare treptată a temperaturii dorite, care
se realizează prin rotirea butonului de pe panoul de control. Pentru
ridicarea temperaturii rotii în direcia indicaiei crescătoare.

O dată pe lună, puneți mânerul în poziția temperaturii maxime

pentru o perioadă de o zi (cu excepția cazului în care aparatul
funcționează constant în acest mod) - vezi Anexa I (11) Temperatura
maximă a termostatului. Acest lucru asigură o igienă mai bună a apei
încălzite.

Important: La modelele, care nu au mâner de gestionare a
termostatului, setarea reglării automate a temperaturii apei

este presetată - vezi Anexa I (12) Setări de temperatură presetate.

Regim anti-îngheţ (g.2). La acest reglaj aparatul menţine o

temperatură, care nu permite apa din boiler să îngheţe.
Alimentarea electrică a aparatului trebuie să e conectată și aparatul
trebuie să e pornit. Supapă de siguranță si partea din rețeauă de apă
între ea și aparat în mod obligatoriu trebuie să e asigurate împotriva
înghețului.

În cazul în care din oarecare motiv alimentarea electrică necesară este
întreruptă, există pericol apă din rezervor să înghețe. Recomendăm,
în caz de absență îndelugată (mai mult de o săptămână) să goliți apă
din aparat.

Poziia e (economisire de energie electrică) - În acest mod,

temperatura apei ajunge la aproximativ 60°C, reducând astfel pierderile
de căldură.

3. Protecţie în funcţie de temperatura (se referă la toate modelele).

Aparatul este echipat cu un dispozitiv special (temoîntrerupător)
de protecie contra supraîncălzirii apei, care decuplează încălzitorul
electric din reea, când temperatura ajunge la valori mari. Dispozitivul
trebuie refăcut, după ce se înlăturată cauza care a dus la intrarea în
funciune a acestuia.

In caz de acionare a acestei protecii automate, trebuie să vă adresai
unui service autorizat pentru înlăturarea problemei.

După activare acest dipozitiv nu se recuperează în mod
automat și aparatul nu va funcționa. Adresați vă servisului

autorizat pentru îndepărtarea problemei.

VIII. MODELELE CU SCHIMBĂTOR DE CĂLDURĂ (SERPENTINĂ) -

FIG. 1D ŞI TABELUL 2

Acestea sunt aparate cu schimbător de căldură încorporat și sunt
destinate să e conectate la sistemul de încălzire cu temperatura
maximă a agentului termic de 80° C.

Controlul asupra debitului prin schimbătorul de căldură este o
chestiune de soluie a unei instalaii particulare, alegerea controlului
trebuind făcută la proiectarea sa (de exemplu: termostat extern care
măsoară temperatura în rezervorul de apă și operează o pompă de
circulaie sau o supapă cu magnet).

Încălzitoarele de apă cu schimbător de căldură oferă posibilitatea ca
apă să e încălzită în două moduri:

1. Prin schimbător de căldură (serpentină) - mod principal de încălzire

de apă.

2. Prin intermediul unui element de încălzire auxiliar electric cu

operarea automată, încorporat în aparat - este folosit doar atunci când
este necesară o încălzire suplimentară a apei sau în caz de reparaii la
sistemul schimbătorului de căldură (serpentină). Modul de conectare
la reeaua electrică şi de operare cu aparatul sunt specicate în
paragrafele anterioare.

Instalare:
Pe lângă modul de instalare, descris mai sus, caracteristic pentru aceste
modele este necesitatea de branşare a schimbătorului de căldură a
boilerului la instalaia de încălzire centrală sau locală. Branşarea se face
cu respectarea sensurilor săgeilor din Fig. 1d.

Recomandăm să se monteze la intrarea şi la ieşirea schimbătorului de
căldură robinei de închidere. La oprirea uxului agentului termic, prin
robinetul de închidere de jos, se va evita circulaia nedorită a agentului
termic în perioadele în care se utilizează numai încălzitorul electric.

La demontarea boilerului cu schimbător de căldură, este necesară
închiderea celor doi robinei.

Este obligatoriu să e folosite bucșe dielectrice la conectarea
aparatului cu o rețea de apă cu țevi de cupru.

Pentru limitarea coroziunii, în instalație trebuie să e folosite
țevi cu difuziune de gaze limitată.

50 Instruciuni de utilizare și întreininere

IX. ÎNTREŢINEREA PERIODICĂ

În timpul funcionării normale a boilerului, sub aciunea temperaturii
înalte, pe suprafaa încălzitorului se depune calcar. Aceasta înrăutăeşte
schimbul de căldură dintre încălzitor şi apă. Temperatura de pe
suprafaa încălzitorului şi din zona înconjurătoare creşte. Apare un
zgomot caracteristic /de apă în erbere/. Termoregulatorul începe să se
anclanşeze mai des. Este posibilă o anclanşare “mincinoasă” a proteciei
termice. Din acest motiv, producătorul acestui dispozitiv recomandă
efectuarea prolaxiei boilerului la ecare 2 ani, de către un centru sau
unitate de service autorizată. Această prolaxie trebuie să includă şi
curăarea şi vericarea protectorului anodic (la boilerele cu acoperire
sticloceramică), şi în caz de necesitate, să e înlocuit cu unul nou.

Pentru a curăa aparatul folosii lavetă umedă. Nu folosii preparate
abrăzive sau cele care conin diluante. Nu turnai apă pe aparat.

Producătorul nu poartă nici o răspundere pentru consecinţele
rezultate din nerespectarea prezentelor instrucţiuni.

Indicaţii pentru protecţia mediului înconjurător

Aparatele electrice uzate sunt materiale valoroase, motiv pentru
care locul lor nu este la gunoiul menajer! Din această cauză, vă
rugăm să ne sprijinii şi să participai la protejarea resurselor
naturale şi a mediului înconjurător, prin predarea acestui aparat
la centrele de preluare a acestora, în cazul în care ele există.

DESCRIERE LA ANEXA I
(1) denumirea sau marca comercială a furnizorului;

(2) identicatorul de model al furnizorului;
(3) prolul de sarcină declarat, exprimat prin litera și utilizarea

tipică corespunzătoare în conformitate cu tabelul 3 din anexa VII;
(4) clasa de randament energetic aferent încălzirii apei a modelului,
determinată în conformitate cu punctul 1 din anexa II; (5) randamentul
energetic aferent încălzirii apei, exprimat în %, cu rotunjire la cel
mai apropiat număr întreg; (6) consumul anual de energie electrică,
exprimat în kWh, în termeni de energie nală, și/sau consumul anual
de combustibil, exprimat în GJ, în termeni de PCS, cu rotunjire la cel
mai apropiat număr întreg și calculate în conformitate cu punctul
4 din anexa VIII, (7) setările pentru temperatură ale termostatului
instalației pentru încălzirea apei, așa cum este introdusă pe piață de
către furnizor; (8) consumul de energie zilnic Q elec în kWh, cu rotunjire
la trei zecimale; (9) prolul de sarcină declarat, exprimat prin litera
corespunzătoare în conformitate cu tabelul 1 din prezenta anexă;
(10) apa mixtă la 40 °C V40 în litri, cu rotunjire la cel mai apropiat
număr întreg; (11) Temperatura maximă a termostatului (12) Setările
stabilite de producător pentru funcționarea după „scoaterea din
ambalaj” sunt condițiile, setările sau modul de funcționare standard
reglat(e) de producător la nivel de fabrică, care sunt active imediat
după instalarea aparatului, adecvate utilizării normale de către
utilizatorul nal conform perioadei de programare a preparării apei
calde de consum pentru care produsul a fost proiectat și introdus pe
piață. (13) randamentul energetic aferent încălzirii apei, exprimat
în %, cu rotunjire la o zecimală; (14) toate precauțiile special privind
asamblarea, montajul şi întreţinerea sunt descrise în instrucţiunile
de exploatare şi montaj. Citiţi şi urmăriţi instrucţiunile de funcţionare
şi montaj. (15) Toate datele incluse în informațiile despre produs se
determină prin aplicarea specicațiilor directivelor Europene relevante.
Diferențele în informațiile despre produs, enumerate în altă parte, pot
duce la condiții de testare diferite. Numai datele cuprinse în aceste
informații despre produs sunt relevante și valide.

RO

Instruciuni de utilizare și întreininere 51Română

DESCRIERE LA ANEXA II

(1) denumirea sau marca comercială a furnizorului;
(2) identicatorul de model al furnizorului (3) clasa de
randament energetic a modelului, determinată în conformitate cu
punctul 2 din anexa II; (4) pierderea de căldură, exprimată în W, cu
rotunjire la cel mai apropiat număr întreg; (5) capacitatea rezervorului,
exprimată în litri, cu rotunjire la cel mai apropiat număr întreg. (6)
volumul de depozitare V în litri, cu rotunjire la o zecimală; (7) pierderea
de căldură S în W, cu rotunjire la o zecimală. (8) toate precauțiile
special privind asamblarea, montajul şi întreţinerea sunt descrise în
instrucţiunile de exploatare şi montaj. Citiţi şi urmăriţi instrucţiunile de
funcţionare şi montaj. (9) Toate datele incluse în informațiile despre
produs se determină prin aplicarea specicațiilor directivelor Europene
relevante. Diferențele în informațiile despre produs, enumerate în altă
parte, pot duce la condiții de testare diferite. Numai datele cuprinse în
aceste informații despre produs sunt relevante și valide.
