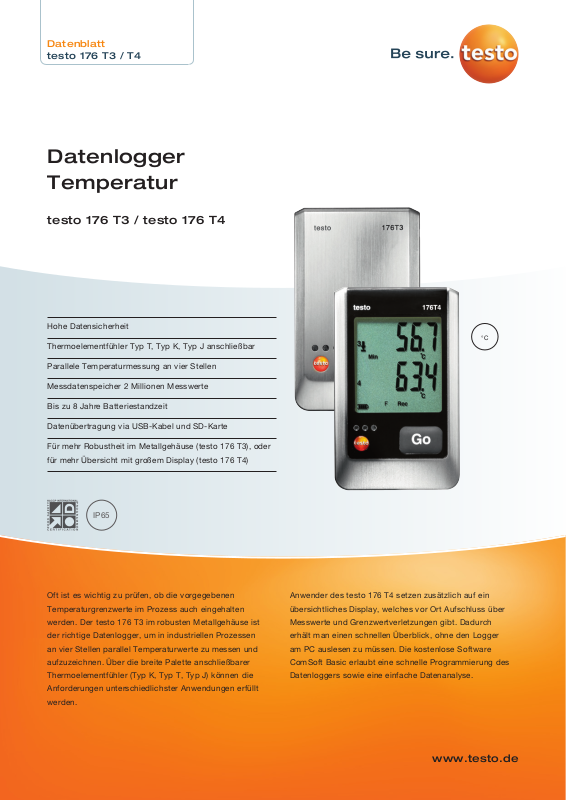

Datenblatt
testo 176 T3 / T4
Datenlogger
Temperatur
testo 176 T3 / testo 176 T4
Hohe Datensicherheit
Thermoelementfühler Typ T, Typ K, Typ J anschließbar
Parallele Temperaturmessung an vier Stellen
Messdatenspeicher 2 Millionen Messwerte
Bis zu 8 Jahre Batteriestandzeit
Datenübertragung via USB-Kabel und SD-Karte
Für mehr Robustheit im Metallgehäuse (testo 176 T3), oder
für mehr Übersicht mit großem Display (testo 176 T4)
IP65
Oft ist es wichtig zu prüfen, ob die vorgegebenen
Temperaturgrenzwerte im Prozess auch eingehalten
werden. Der testo 176 T3 im robusten Metallgehäuse ist
der richtige Datenlogger, um in industriellen Prozessen
an vier Stellen parallel Temperaturwerte zu messen und
aufzuzeichnen. Über die breite Palette anschließbarer
Thermoelementfühler (Typ K, Typ T, Typ J) können die
Anforderungen unterschiedlichster Anwendungen erfüllt
werden.
°C
Anwender des testo 176 T4 setzen zusätzlich auf ein
übersichtliches Display, welches vor Ort Aufschluss über
Messwerte und Grenzwertverletzungen gibt. Dadurch
erhält man einen schnellen Überblick, ohne den Logger
am PC auslesen zu müssen. Die kostenlose Software
ComSoft Basic erlaubt eine schnelle Programmierung des
Datenloggers sowie eine einfache Datenanalyse.
www.testo.de
Page 2
testo 176 T3 / testo 176 T4
Technische Daten / Zubehör
testo 176 T3
testo 176 T3, 4-Kanal Temperaturdatenlogger im
Metallgehäuse mit externen Sensoranschlüssen
(TE Typ T, Typ K und Typ J)
inkl. Wandhalterung, Schloss, Batterie und
Kalibrier-Protokoll
Best.-Nr. 0572 1763
EUR 351.00
testo 176 T4
Allgemeine technische Daten
Kanäle 4 x extern
Batterietyp 1 x Lithium (TL-5903)
Standzeit 8 Jahre (15 Min. Messtakt, +25 °C)
Betriebstemperatur -20 ... +70 °C
Lagertemperatur -40 ... +85 °C
Abmessung
Gewicht
Schutzart IP65
Messtakt 1 sec ... 24 h (frei wählbar,
Speicher 2 Mio. Messwerte
103 x 63 x 33 mm
ca. 430 g (testo 176 T3)
ca. 230 g (testo 176 T4)
für Online Messung 2 sec ... 24 h)
testo 176 T4, 4-Kanal Temperaturdatenlogger mit
externen Sensoranschlüssen
(TE Typ T, Typ K und Typ J) inkl. Wandhalterung,
Schloss, Batterie und Kalibrier-Protokoll
Best.-Nr. 0572 1764
EUR 349.00
Sensortypen
Typ T (Cu-CuNi) Typ K (NiCr-Ni) Typ J (Fe-CuNi)
Messbereich -200 ... +400 °C -195 ... +1000 °C -100 ... +750 °C
Genauigkeit
±1 Digit
Auflösung 0.1 °C 0.1 °C 0.1 °C
Zubehör Best.-Nr.
Mobiler Drucker für Datenlogger testo 175/176/184
Wandhalterung (schwarz) mit Schloss für testo 176
SD-Karte zum Einsammeln von Messdaten der Datenlogger testo 175 und testo 176; 2 GB; Einsatzbereich bis -20 °C
Batterie für testo 176, 1 x TL-5903 Mignonzelle AA
ComSoft Basic, Basissoftware zum Programmieren und Auslesen von Testo-Datenloggern; grafische und tabellarische
Messwertdarstellung sowie Exportfunktion. (falls kostenloser, registrierungspflichtiger Download nicht gewünscht)
±1 % v. Mw. (-200 ... -100.1 °C)
±0.3 °C (-100 ... +70 °C)
±0.5 % v. Mw. (+70.1 ... +400 °C)
Seitlicher Anschluss von MiniUSB-Kabel und SD-Karte
±1 % v. Mw. (-195 ... -100.1 °C)
±0.3 °C (-100 ... +70 °C)
±0.5 % v. Mw. (+70.1 ... +1000 °C)
Fühleranschluss am unteren
Gehäuseende für vier
Thermoelemente (Typ T, K und J)
±0.3 °C (-100 ... +70 °C)
±0.5 % v. Mw. (+70.1 ... +750 °C)
0572 0576
0554 1703
0449 0047Kabel zur Verbindung der Datenlogger testo 175 und testo 176 mit dem PC, Mini-USB auf USB
0554 8803
0515 1760
0572 0580
EUR
329.00
18.00
18.00
18.00
22.00
19.00
ComSoft Professional, Profi-Software inkl. Datenarchivierung
ComSoft CFR 21 Part 11, Software für Anforderungen nach CFR 21 Part 11 für Testo Datenlogger
Hitzeschutzbehälter, schützt vor Temperaturen bis +200 °C
ISO-Kalibrier-Zertifikat Temperatur
Temperaturfühler; Kalibrierpunkte -18 °C, 0 °C, +40 °C; je Kanal/Gerät
DAkkS-Kalibrier-Zertifikat Temperatur
Temperaturfühler; Kalibrierpunkte -20 °C; 0 °C; +60 °C (-4 °F, 92 °F, 140 °F); je Kanal/Gerät
0554 1704
0554 1705
0572 9999
Ident-Nr.
0699 6995/1
0520 0153
0520 0261
309.00
1390.00
1695.00
109.30
351.20
Page 3
testo 176 T3 / testo 176 T4
Fühler
Fühlertyp
Fühler Typ K
Tauch-Messspitze, biegsam, TE
Typ K
Tauch-Messspitze, biegsam, TE
Typ K
Tauch-Messspitze, biegsam,
für Messungen in Luft/Abgasen
(nicht geeignet für Messungen in
Schmelzen), TE Typ K
Magnetfühler, Haftkraft ca. 20 N,
mit Haft-Magneten, für Messungen
an metallischen Flächen, TE Typ K,
Festkabel gestreckt
Magnetfühler, Haftkraft ca. 10 N,
mit Haft-Magneten, für höhere
Temperaturen, für Messungen an
metallischen Flächen, TE Typ K,
Festkabel gestreckt
Rohranlegefühler mit Klettband, für
die Temperaturmessung an Rohren
mit Durchmesser bis max. 120 mm,
Tmax +120 °C, TE Typ K, Festkabel
gestreckt 1.5 m
Maße
Fühlerrohr/Fühlerrohrspitze
Ø 1.5 mm
Ø 1.5 mm
Ø 3 mm
35 mm
75 mm
500 mm
500 mm
1000 mm
Ø 20 mm
Ø 21 mm
395 mm
20 mm
Messbereich
-200 ...
+1000 °C
-200 ... +40 °C
-200 ...
+1300 °C
-50 ... +170 °C
-50 ... +400 °C
-50 ... +120 °C
Genauigkeit
1)
Klasse 1
1)
Klasse 3
1)
Klasse 1
1)
Klasse 2
1)
Klasse 2
1)
Klasse 1
t
99
5 sec
5 sec
4 sec
150 sec
90 sec
Best.-Nr.
EUR
0602 5792
25.00
0602 5793
32.00
0602 5693
45.00
0602 4792
141.00
0602 4892
156.00
0628 0020
39.00
1)
Rohranlegefühler für
-60 ... +130 °C
Klasse 2
5 sec
Rohrdurchmesser 5 ... 65 mm,
mit austauschbarem Messkopf,
Messbereich kurzz. bis +280 °C, TE
Typ K, Festkabel gestreckt 1.2 m
Zangenfühler für Messungen an
-50 ... +100 °C Klasse 2
1)
5 sec
Rohren, Rohrdurchmesser 15...25
mm (max. 1“), Messbereich kurzz.
bis +130 °C, TE Typ K, Festkabel
gestreckt
Wasserdichter Lebensmittelfühler
aus Edelstahl (IP65), TE Typ K,
Festkabel gestreckt
Wasserdichter robuster
Tauch-/Einstechfühler
mit Metallschutzschlauch
Tmax +230°C, z.B. zur
125 mm 30 mm
Ø 4 mm Ø 3.2 mm
240 mm
Ø 4 mm
-60 ... +400 °C Klasse 2
-50 ... +230 °C Klasse 1
1)
1)
7 sec
15 sec
Temperaturkontrolle in kochendem
Öl, TE Typ K, Festkabel gestreckt
Thermopaar mit TE-Stecker,
flexibel, Länge 800 mm, Glasseide,
TE Typ K
800 mm
Ø 1.5 mm
Thermopaar mit TE-Stecker,
flexibel, Länge 1500 mm,
Glasseide, TE Typ K
1) Laut Norm EN 60584-2 bezieht sich die Genauigkeit der Klasse 1 auf -40...+1000 °C (Typ K), Klasse 2 auf -40...+1200 °C (Typ K), Klasse 3 auf -200...+40 °C (Typ K).
1500 mm
Ø 1.5 mm
-50 ... +400 °C
-50 ... +400 °C
Klasse 2
Klasse 2
1)
1)
5 sec
5 sec
0602 4592
117.00
0602 4692
59.00
0602 2292
69.00
0628 1292
85.00
0602 0644
15.00
0602 0645
25.00
Page 4
testo 176 T3 / testo 176 T4
Fühler
Fühlertyp Maße
Fühlerrohr/Fühlerrohrspitze
Fühler Typ K
Thermopaar mit TE-Stecker,
flexibel, Länge 1500 mm, PTFE,
TE Typ K
Einbaufühler mit Edelstahl-Hülse,
TE Typ K, Festkabel gestreckt
1.9 m
Biegsame, massearme
Tauch-Messspitze, ideal für
Messungen in kleinem Volumen
wie z.B. Petrischalen oder für
Oberflächenmessungen (Fixierung
z.B. mit Klebeband), TE Typ K, 2
m, FEP-isolierte Thermoleitung,
temperaturbeständig bis 200 °C,
ovale Leitung mit Abmessung:
2,2 mm x 1,4 mm
Fühler Typ T
Gefriergutfühler zum Einschrauben
ohne Vorbohren; TE Typ T,
steckbare Leitung
Edelstahl Lebensmittelfühler (IP67),
mit FEP-Leitung bis +200 °C, TE
Typ T, Festkabel gestreckt
1500 mm
Ø 1.5 mm
40 mm
Ø 6 mm
500 mmØ 0.25 mm
110 mm 30 mm
Ø 8 mm Ø 4 mm
125 mm 30 mm
Ø 4 mm Ø 3.2 mm
Mess-
Genauigkeit t
bereich
-50 ... +250 °C Klasse 2
-50 ... +205 °C Klasse 2
-200 ...
+1000 °C
-50 ... +350 °C ±0.2 °C (-20 ... +70 °C)
-50 ... +350 °C
1)
1)
1)
Klasse 1
Klasse 1 (restl. Messbereich)
±0.2 °C (-20 ... +70 °C)
Klasse 1 (restl. Messbereich)
99
5 sec
Best.-Nr.
EUR
0602 0646
26.00
20 sec
0628 7533
41.00
0980 3924/cw/I/01.2018
1980 XXX3 15/cw/I/01.2018
0980 3921 15/cw/I/01.2018
1 sec
0602 0493
117.00
8 sec
2)
0603 3292
122.00
7 sec
2)
0603 3392
104.00
Wasserdichter superschneller
Nadelfühler für Messungen ohne
sichtbares Einstichloch, TE Typ T,
Festkabel gestreckt
Flexibler Backofenfühler, Tmax
+250 °C, Leitung aus PTFE
1) Laut Norm EN 60584-2 bezieht sich die Genauigkeit der Klasse 1 auf -40...+1000 °C (Typ K), Klasse 2 auf -40...+1200 °C (Typ K), Klasse 3 auf -200...+40 °C (Typ K).
2) Laut Norm EN 60584-2 bezieht sich die Genauigkeit der Klasse 1 auf -40...+350 °C (Typ T).
150 mm
Ø 1.4 mm
2000 mm
Ø 1.5 mm
-50 ... +250 °C
-50 ... +250 °C Klasse 1
±0.2 °C (-20 ... +70 °C)
Klasse 1 (restl. Messbereich)
2)
2 sec
2)
Testo SE & Co. KGaA
Testo-Straße 1, 79853 Lenzkirch
Telefon +49 7653 681-700
Telefax +49 7653 681-701
Servicecenter Lenzkirch
Kolumban-Kayser-Straße 17, 79853 Lenzkirch
Kaufmännische Hotline: 07653-681-600
Klima-Hotline: 07653-681-610
Rauchgas-Hotline: 07653-681-620
Software-Hotline: 07653-681-630
0628 0027
101.00
0603 0646
37.00
Änderungen, auch technischer Art, vorbehalten.
Alle Preise netto, zuzüglich Versandkosten und MwSt., gültig ab 1.1.2018.
