testo 440 - Klima-Messgerät
Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Sicherheit und Entsorgung ....................................................................... 5
1.1 Zu diesem Dokument ............................................................................. 5
1.2 Sicherheit ............................................................................................... 5
1.3 Warnhinweise ......................................................................................... 6
1.4 Entsorgung ............................................................................................. 7
2 Zulassungen und Zertifizierung ................................................................ 7
3 Gerätebeschreibung ................................................................................. 8
3.1 Verwendung ........................................................................................... 8
3.2 Übersicht testo 440 ................................................................................ 9
3.3 Displayübersicht ................................................................................... 10
3.4 Magnethalterung .................................................................................. 11
3.5 Stromversorgung ................................................................................. 12
3.6 Fühlerübersicht .................................................................................... 13
3.6.1 Kompatible Kabel-Fühler ....................................................... 13
3.6.2 Kompatible Bluetooth®-Fühler ............................................... 14
3.6.3 Kompatible NTC-Fühler ......................................................... 14
3.6.4 Kompatible Smart Probes ..................................................... 15
3.6.5 Kompatible PT 100-Fühler ..................................................... 15
4 Bedienung .............................................................................................. 16
4.1 Inbetriebnahme .................................................................................... 16
4.2 testo 440 einschalten / ausschalten ..................................................... 16
4.3 Grundeinstellungen vornehmen ........................................................... 17
4.3.1 Bluetooth® Verbindung herstellen .......................................... 18
4.3.2 Energieoptionen einstellen .................................................... 18
4.3.3 Umgebungsbedingungen einstellen ...................................... 20
4.3.4 Einheitensystem einstellen .................................................... 20
4.3.5 Datum und Uhrzeit einstellen................................................. 21
4.3.6 Sprache einstellen ................................................................. 22
4.3.7 Allgemeine Geräteinformationen anzeigen ............................ 22
4.3.8 Feuchteabgleich .................................................................... 23
4.3.9 Zurücksetzen des Gerätes oder des Fühlers auf
Werkseinstellungen ............................................................... 24

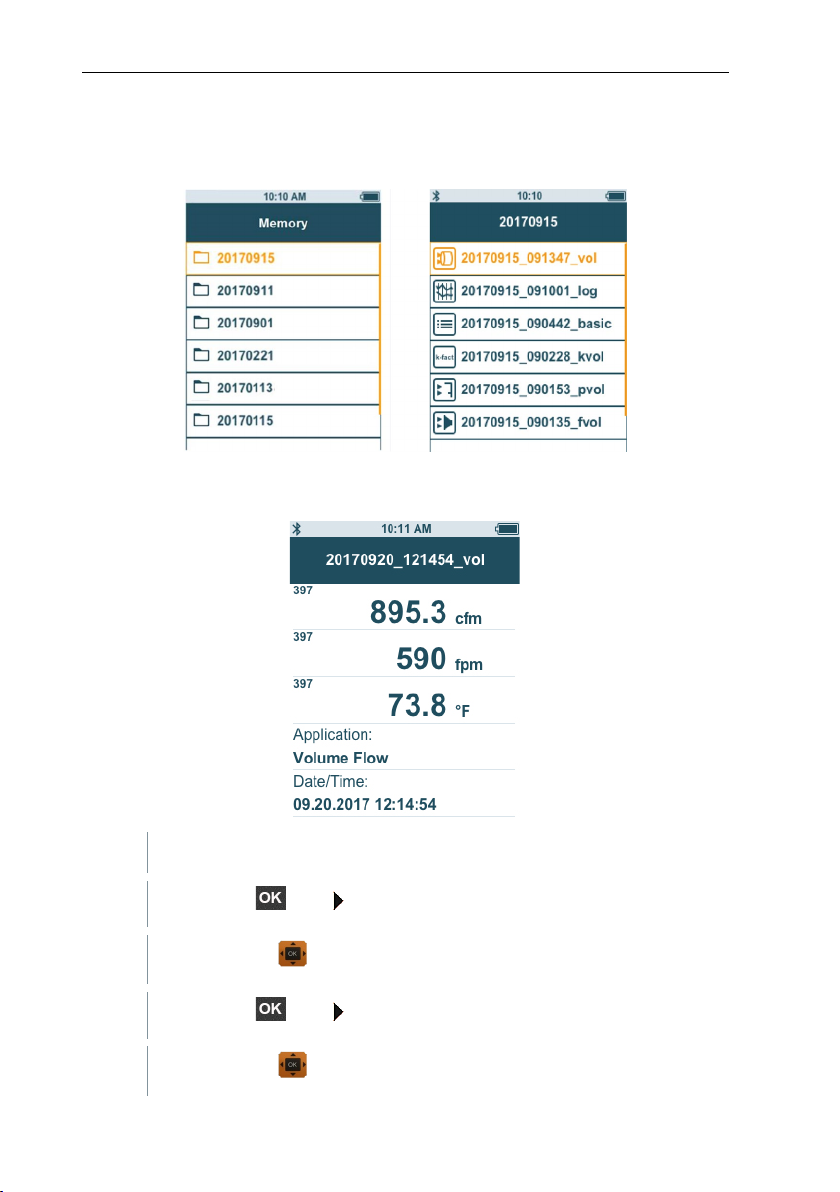

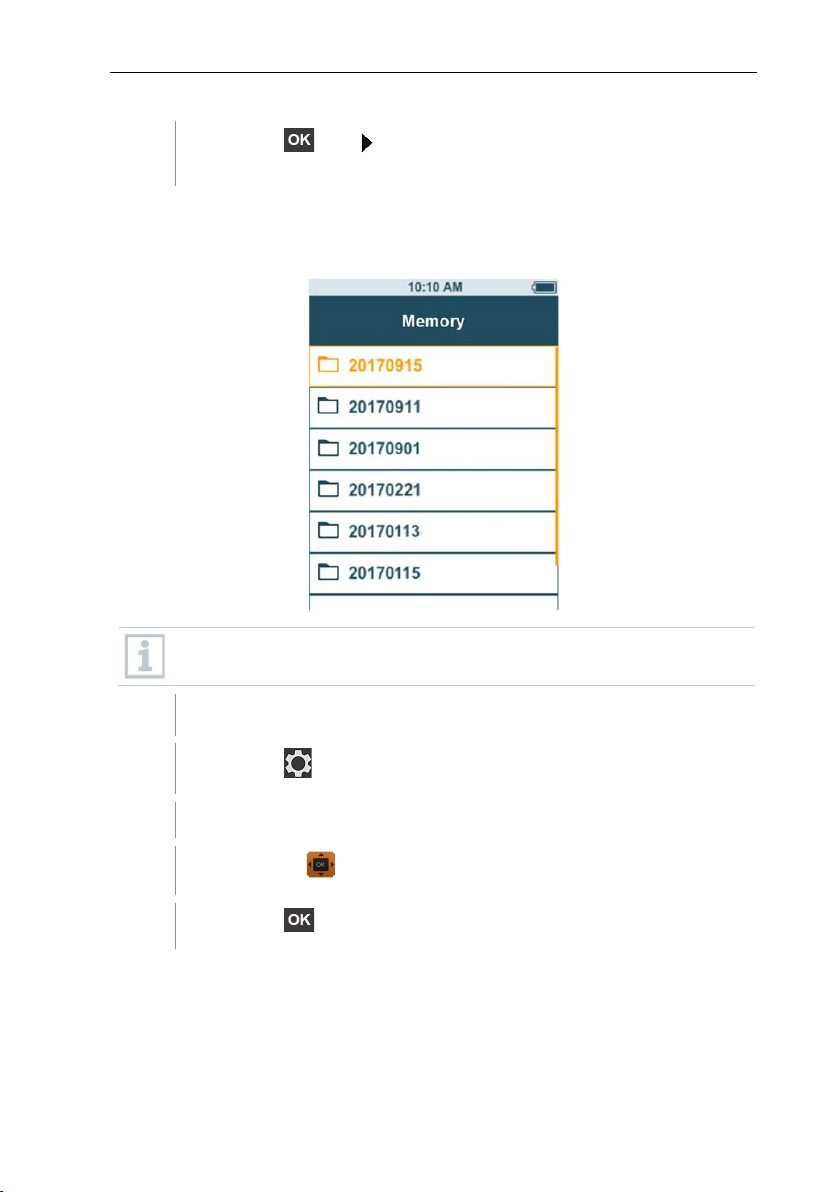

4.4 Gespeicherte Messdaten verwalten ..................................................... 24

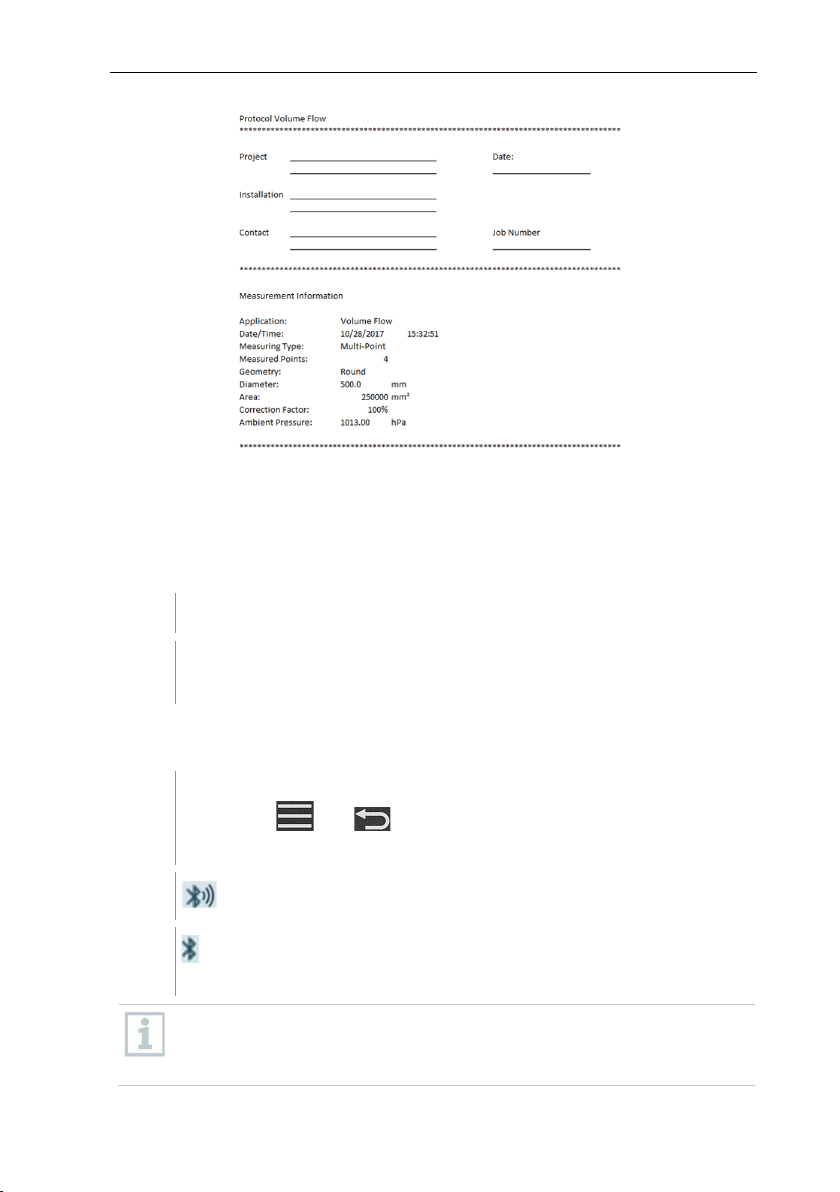

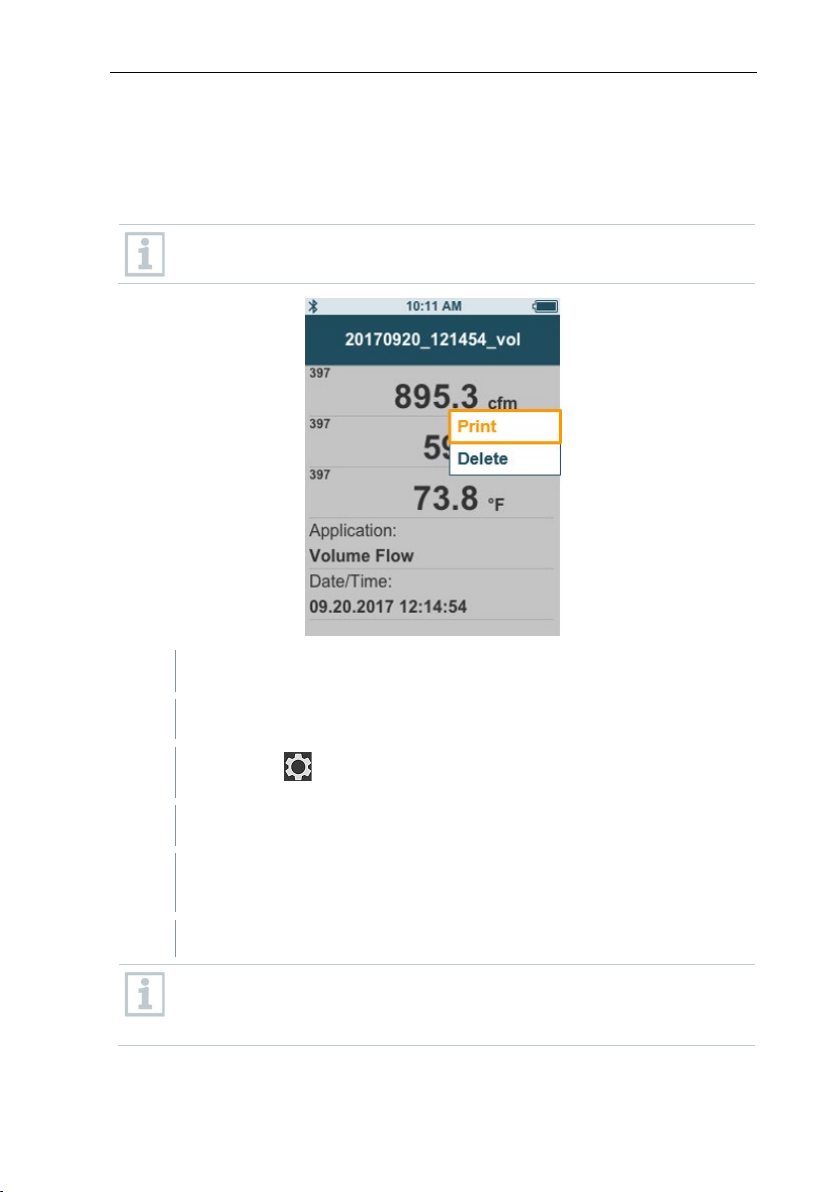

4.4.1 Drucken ................................................................................. 28
Inhaltsverzeichnis

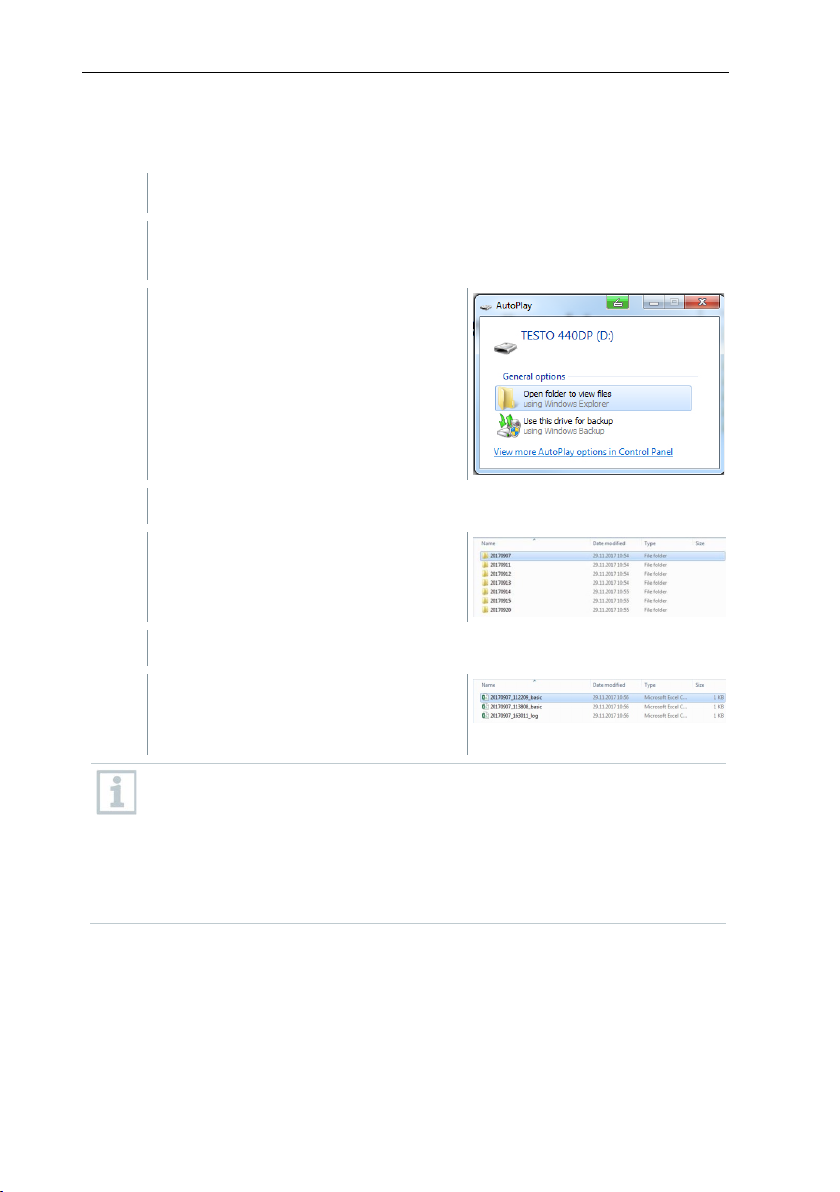

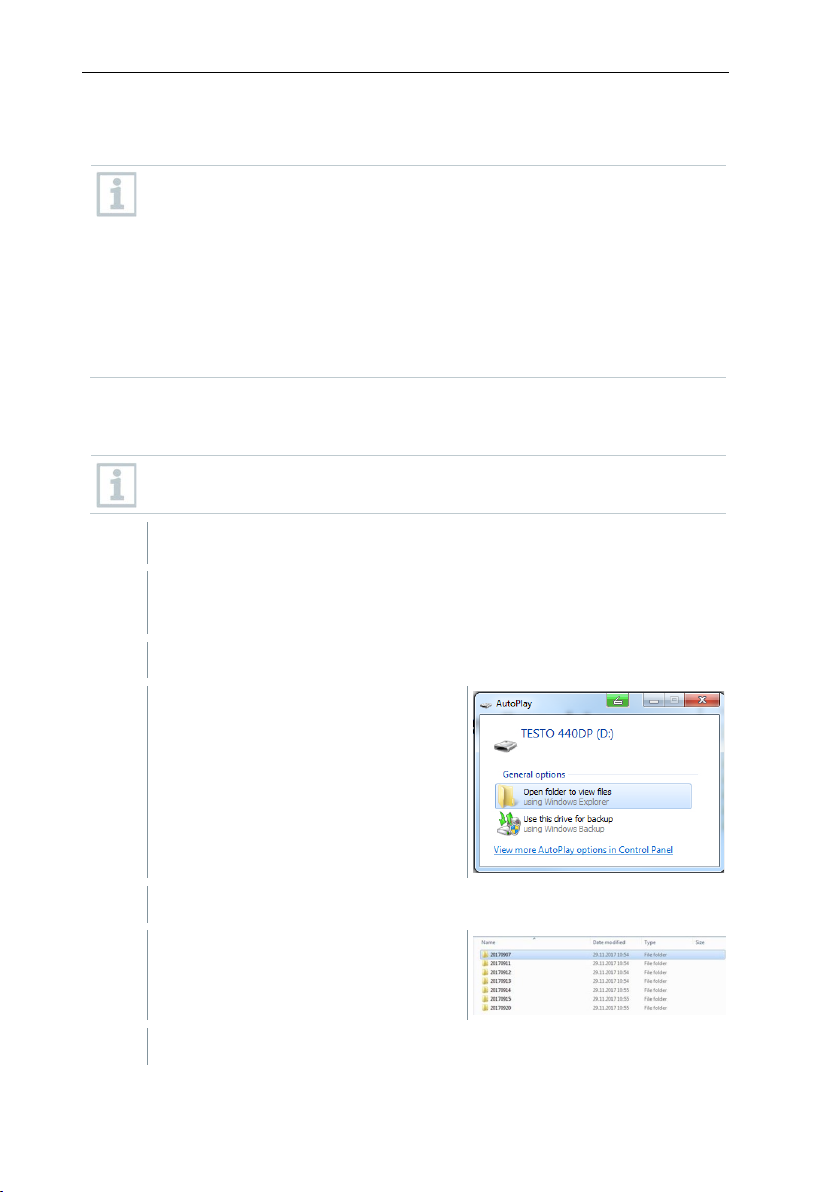

4.4.2 CSV-Export ........................................................................... 29
4.5 Messungen durchführen ...................................................................... 30
4.5.1 Kabel-Fühler mit testo 440 verbinden ................................... 30
4.5.2 Bluetooth®-Fühler mit testo 440 verbinden ........................... 30
4.5.3 Standardansicht .................................................................... 31
4.5.4 Anwendungs-Menüs auswählen ........................................... 33

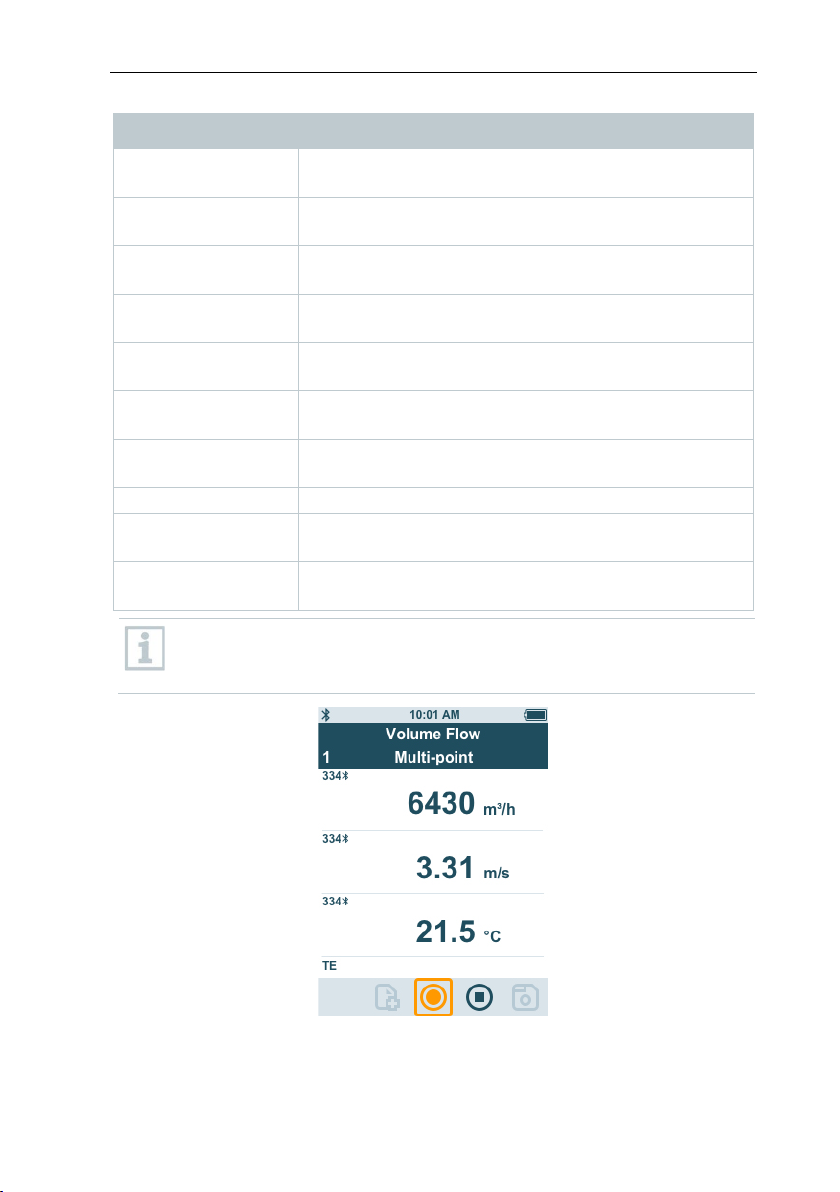

4.5.5 Anwendung Volumenstrom [Volume Flow] ........................... 33

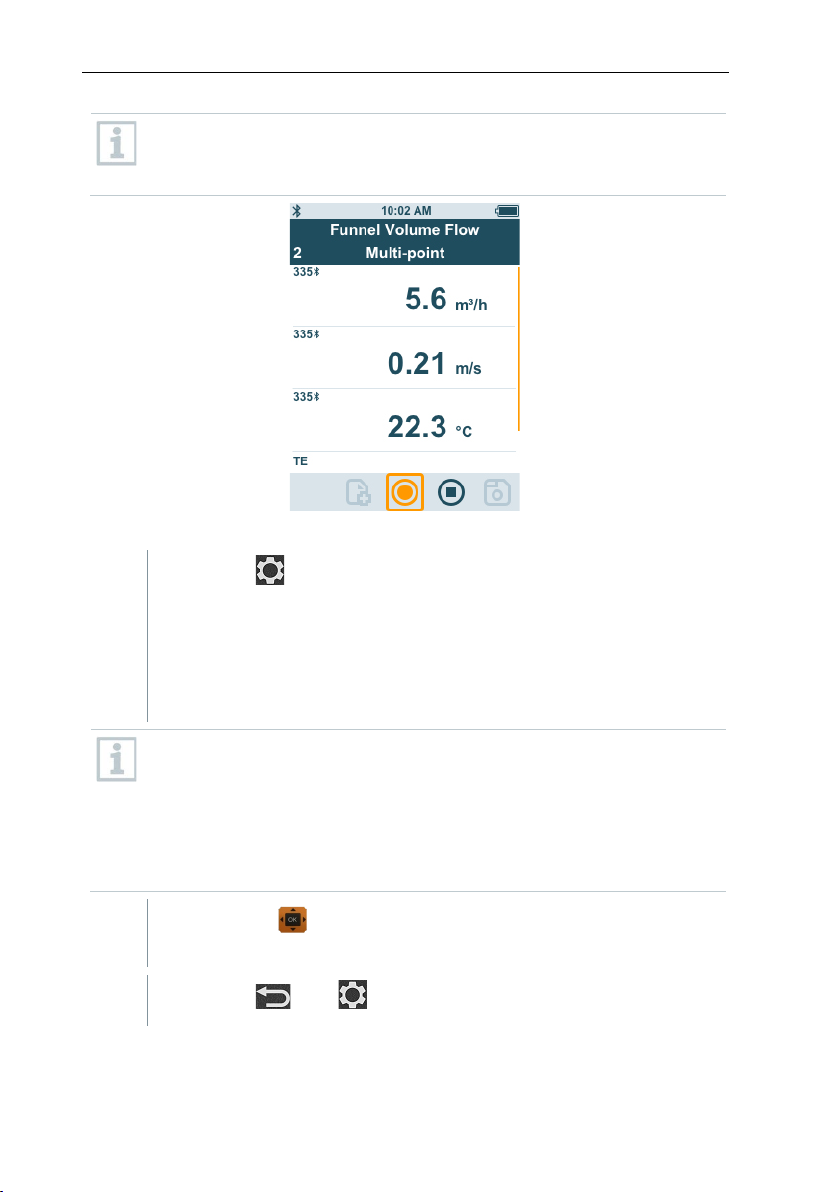

4.5.6 Anwendung Trichtermessung [Funnel Volume Flow] ............ 36

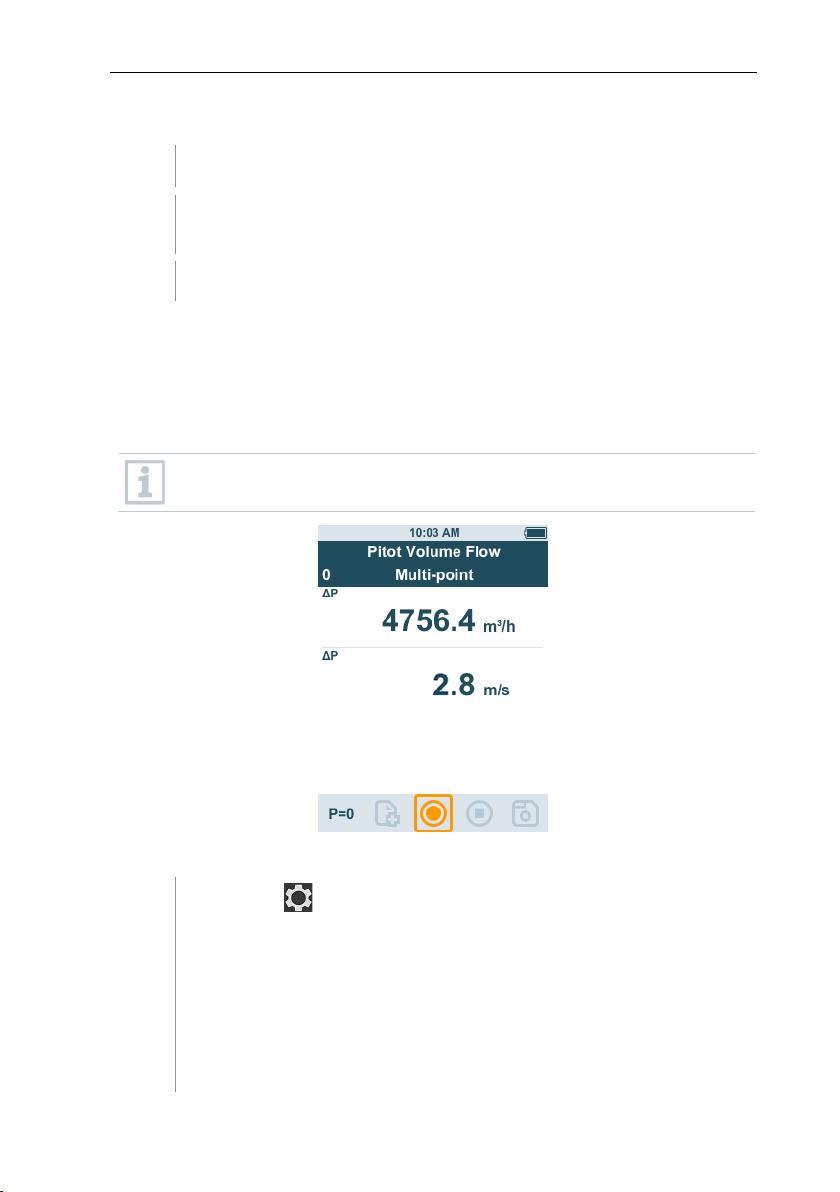

4.5.7 Anwendung Staurohrmessung [Pitot Volume Flow] .............. 38

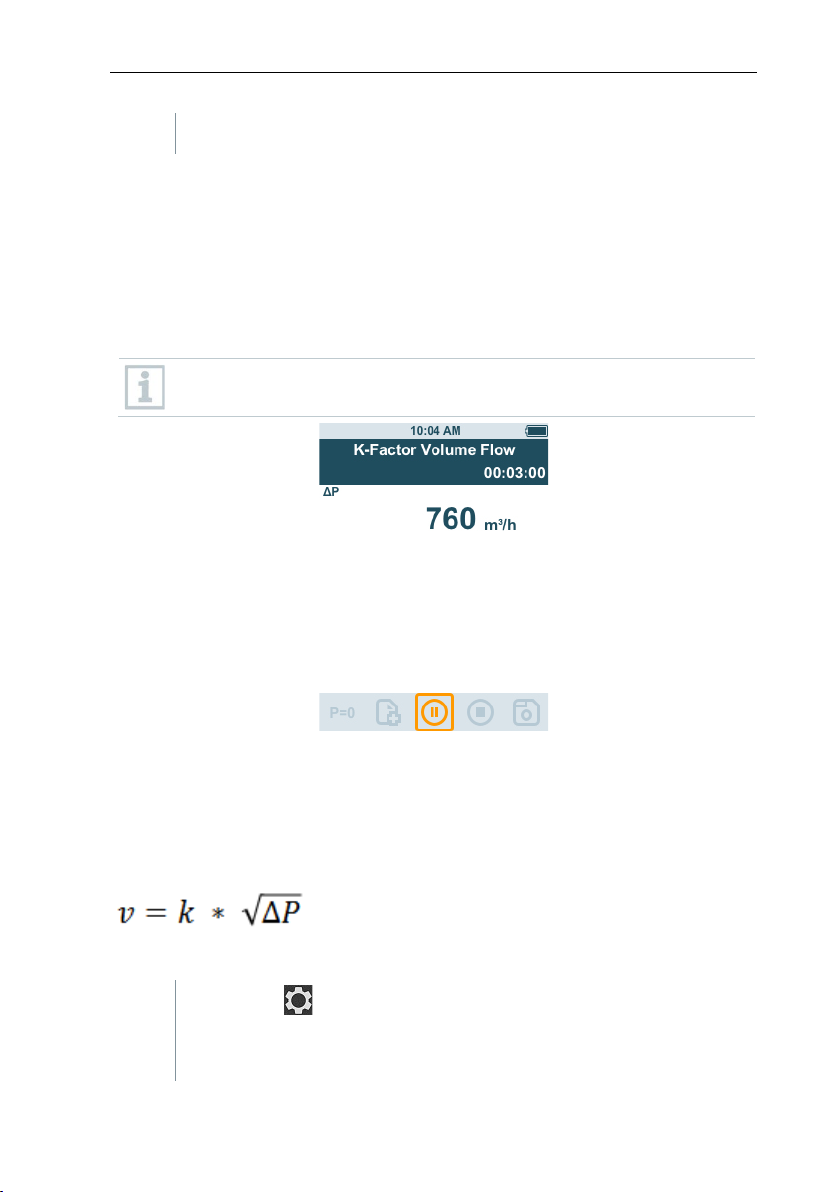

4.5.8 Anwendung k-Faktor Volumenstrom [K-Factor Volume Flow]
40

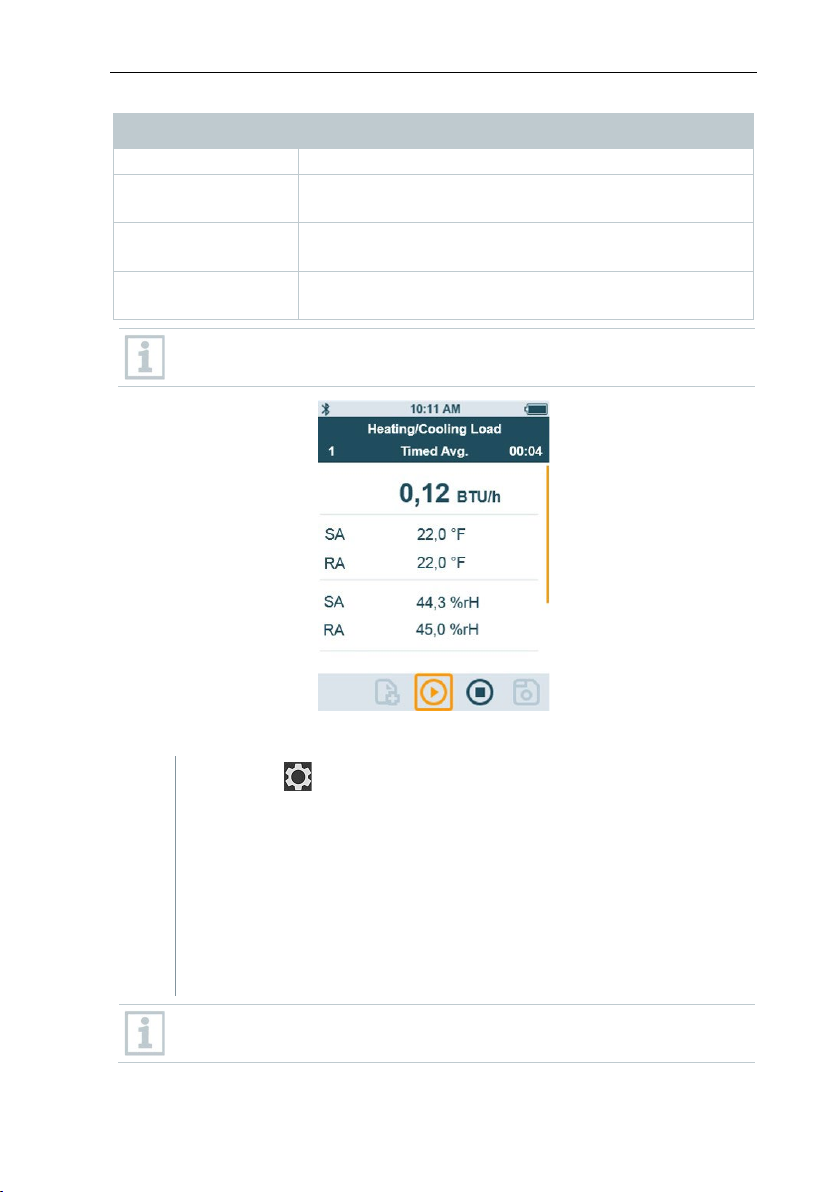

4.5.9 Anwendung Heiz-/Kühlleistung [Heating / Cooling Load] ..... 41
4.5.10 Anwendung CO Messung [CO Diagnostic] ........................... 43
4.5.11 Anwendung Schimmelindikation [Mold Indication] ............... 45

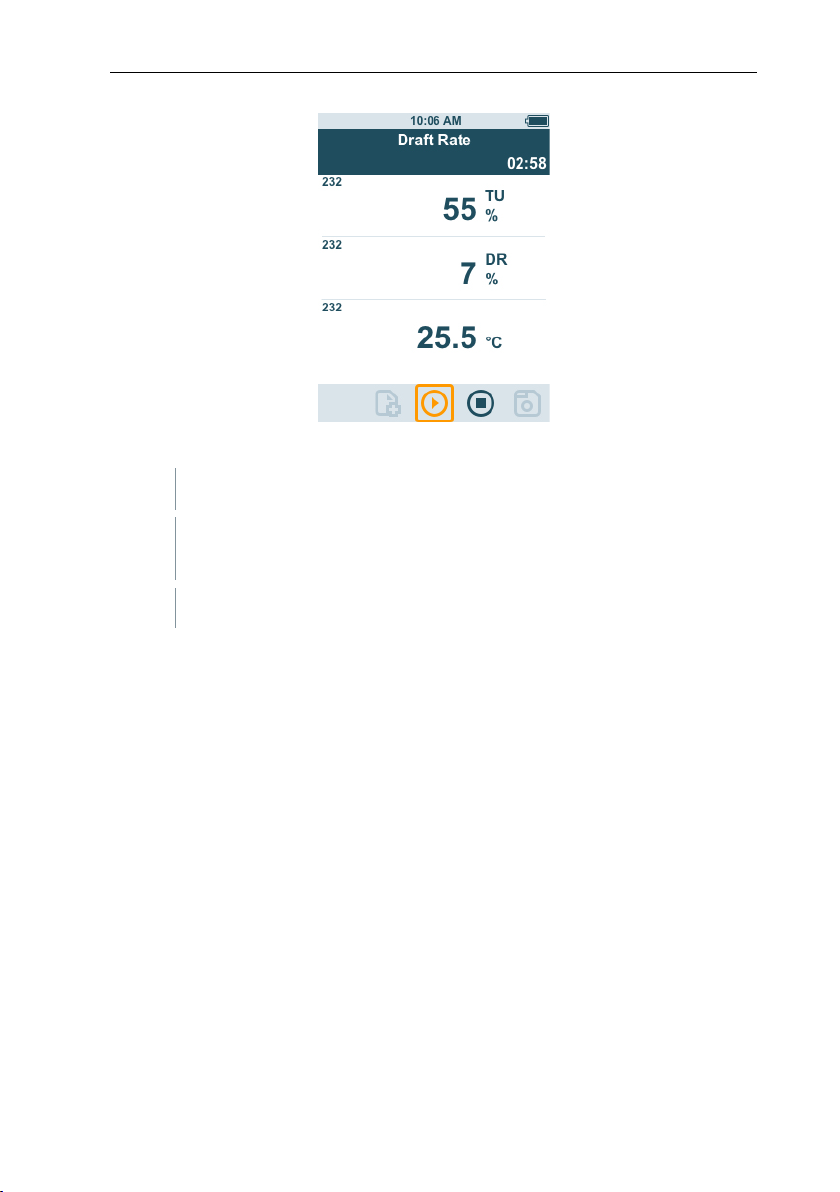

4.5.12 Anwendung Turbulenzgrad-Messung [Draft Rate] ................ 47

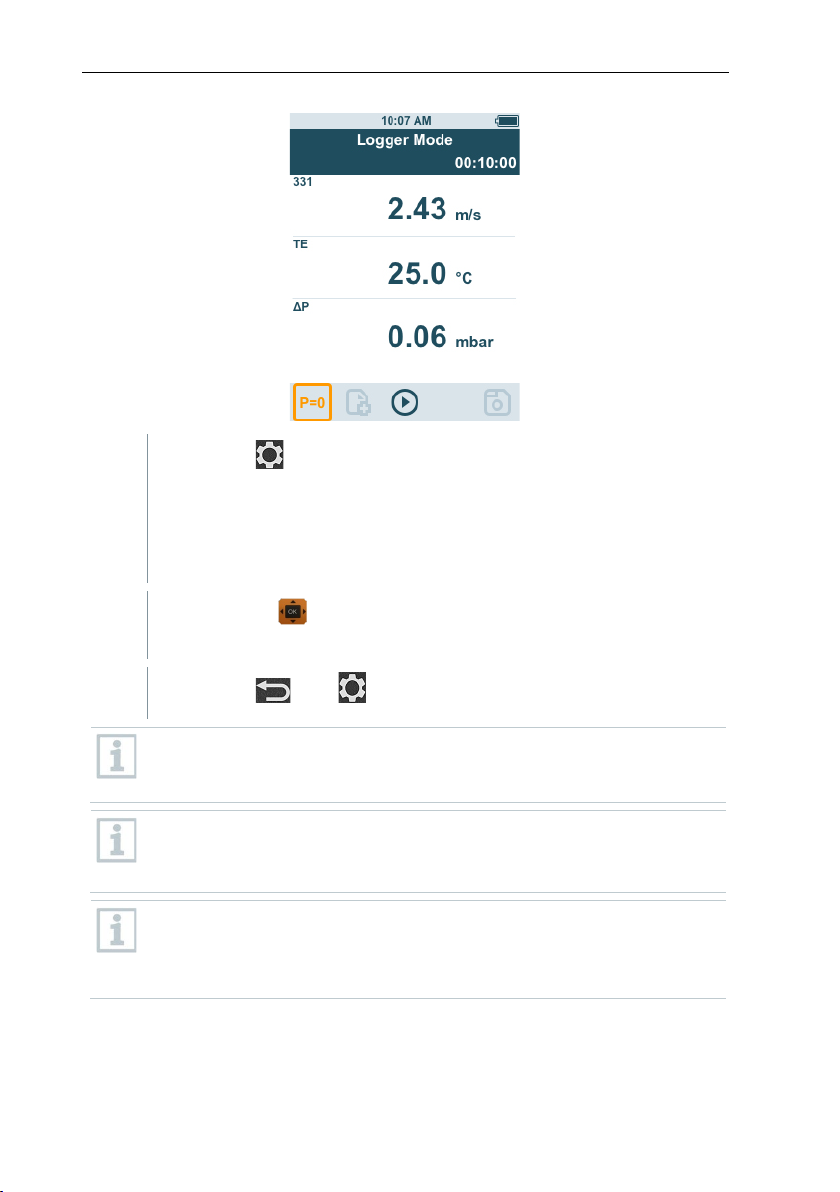

4.5.13 Anwendung Langzeitmessung durchführen [Logger Mode] . 48
5 Instandhaltung ....................................................................................... 50
5.1 Batterie wechseln ................................................................................ 50
5.2 testo 440 reinigen ................................................................................ 50
5.3 Kalibrierung ......................................................................................... 51
5.4 Firmwareupdate durchführen .............................................................. 51
6 Technische Daten .................................................................................. 53
7 Tipps und Hilfe ....................................................................................... 56
7.1 Fragen und Antworten ......................................................................... 56
7.1.1 LED-Status Bluetooth®-Fühler .............................................. 56
7.1.2 Hitzdraht-Messung nicht möglich ......................................... 56
7.2 Zubehör und Ersatzteile ....................................................................... 56
1 Sicherheit und Entsorgung
1 Sicherheit und Entsorgung
1.1 Zu diesem Dokument
• Die Bedienungsanleitung ist Bestandteil des Gerätes.
• Beachten Sie besonders die Sicherheits- und Warnhinweise, um
Verletzungen und Produktschäden zu vermeiden.
• Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf
nachschlagen zu können.
• Geben Sie diese Bedienungsanleitung an spätere Nutzer des Produktes
weiter.
1.2 Sicherheit
Allgemeine Sicherheitshinweise
• Verwenden Sie das Produkt nur sach- und bestimmungsgemäß und
innerhalb der in den technischen Daten vorgegebenen Parameter.
• Wenden Sie keine Gewalt an.
• Nehmen Sie das Gerät nicht in Betrieb, wenn es Beschädigungen am
Gehäuse, Netzteil oder an angeschlossenen Leitungen aufweist.
• Auch von den zu messenden Objekten bzw. dem Messumfeld können
Gefahren ausgehen. Beachten Sie bei der Durchführung von Messungen die
vor Ort gültigen Sicherheitsbestimmungen.
• Lagern Sie das Produkt nicht zusammen mit Lösungsmitteln.
• Verwenden Sie keine Trockenmittel.
• Führen Sie nur die Wartungs- und Instandhaltungsarbeiten an diesem Gerät
durch, die in dieser Dokumentation beschrieben sind. Halten Sie sich dabei
an die vorgegebenen Handlungsschritte.
• Verwenden Sie nur Original-Ersatzteile von Testo.
• Wartungsarbeiten die nicht in der ausführlichen Bedienungsanleitung
beschrieben sind, dürfen nur von ausgebildeten Service-Technikern
durchgeführt werden.
• Temperaturangaben auf Sonden/Fühlern beziehen sich nur auf den
Messbereich der Sensorik. Setzen Sie Handgriffe und Zuleitungen keinen
Temperaturen über 70 °C (158 °F) aus, wenn diese nicht ausdrücklich für
höhere Temperaturen zugelassen sind.
5
1 Sicherheit und Entsorgung
GEFAHR
Lebensgefahr!
WARNUNG
Weist auf mögliche schwere Verletzungen hin.
• Führen Sie keine Kontakt-Messungen an nicht isolierten,
spannungsführenden Teilen durch.
• Transportieren und lagern Sie das Gerät ausschließlich in der zugehörigen
Verpackung, um Beschädigungen am Sensor zu vermeiden.
Batterien und Akkus
• Die unsachgemäße Verwendung von Batterien und Akkus kann zu
Zerstörung der Batterien und Akkus, Verletzungen durch Stromstöße, Feuer
oder zum Auslaufen von chemischen Flüssigkeiten führen.
• Setzen Sie die mitgelieferten Batterien und Akkus nur entsprechend den
Anweisungen in der Bedienungsanleitung ein.
• Schließen Sie die Batterien und Akkus nicht kurz.
• Nehmen Sie die Batterien und Akkus nicht auseinander und modifizieren Sie
sie nicht.
• Setzen Sie die Batterien und Akkus nicht starken Stößen, Wasser, Feuer
oder Temperaturen über 60 °C aus.
• Lagern Sie die Batterien und Akkus nicht in der Nähe von metallischen
Gegenständen.
• Verwenden Sie keine undichten oder beschädigten Batterien und Akkus.
• Entnehmen Sie den Akku sofort aus dem Gerät, wenn er nicht
ordnungsgemäß funktioniert oder Anzeichen von Überhitzung zeigt. Akku
kann heiß sein!
• Bei Kontakt mit Batterieflüssigkeit: Waschen Sie die betroffenen Regionen
gründlich mit Wasser ab und konsultieren Sie gegebenenfalls einen Arzt.
• Entnehmen Sie den Akku bei längerem Nichtgebrauch aus dem Gerät, um
eine Tiefentladung zu vermeiden.
1.3 Warnhinweise
Beachten Sie stets Informationen, die durch folgende Warnhinweise mit
Warnpiktogrammen gekennzeichnet sind. Treffen Sie die angegebenen
Vorsichtsmaßnahmen!
6
2 Zulassungen und Zertifizierung
VORSICHT
Weist auf mögliche leichte Verletzungen hin.
ACHTUNG
Weist auf mögliche Sachschäden hin.
1.4 Entsorgung
• Entsorgen Sie defekte Akkus und leere Batterien entsprechend den gültigen
gesetzlichen Bestimmungen.
• Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten
Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften
beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück.
2 Zulassungen und Zertifizierung
Die aktuellen Landeszulassungen entnehmen Sie bitte dem beiliegenden
Dokument
Approval and Certification.
7
3 Gerätebeschreibung
3 Gerätebeschreibung
3.1 Verwendung
Das testo 440 wird für die Messung klimarelevanter Parameter verwendet.
Speziell geeignet ist das testo 440 für Behaglichkeitsmessungen zur
Arbeitsplatzbeurteilung und für Störungsmessungen in und an
raumlufttechnischen Anlagen.
Es darf nur von qualifiziertem Fachpersonal eingesetzt werden.
In explosionsgefährdeten Bereichen darf das Produkt nicht
verwendet werden!
8
3.2 Übersicht testo 440
1
Einstellungen
2
Eingabe / Auswahl bestätigen
3
4
mit entsprechendem Stecker
5
Anschluss Typ K Thermoelement
6
Zurück
7
Navigation
8
Gerät AN / AUS
9
10
Element Element
3 Gerätebeschreibung
Menü
Micro-USB-Anschluss für
Datenübertragungen oder
Anschluss an externe
Stromversorgung
Testo Universal Connector (TUC)
für Anschluss von Kabel-Fühlern
Anschlüsse für
Differenzdruckmessung
(+ / - Kennzeichnung auf
Geräterückseite, nur testo 440
dP)
9
3 Gerätebeschreibung
1
2
3
4
5
Statuszeile
3.3 Displayübersicht
Element Element
Kontrollzeile
Messwerte
Symbol Bedeutung
Messung starten
Fühlerkennung
Titelzeile
Messung stoppen
Punktuelle Messung durchführen
Messung pausieren
Messung speichern
Neue Messung
Drucksensor nullen
10
3 Gerätebeschreibung
1
Integrierter Magnet
2
Batteriefach
GEFAHR
Integrierter Magnet
Lebensgefahr für Träger von Herzschrittmachern!
ACHTUNG
Integrierter Magnet
Beschädigung anderer Geräte!
3.4 Magnethalterung
In dem testo 440 Messgerät sind zwei Magnete integriert, die als Halterung an
magnetischen Oberflächen verwendet werden können.
Element Element
- Halten Sie einen Mindestabstand von 20 cm zwischen Ihrem
Herzschrittmacher und dem Messgerät.
- Halten Sie einen Sicherheitsabstand zu Geräten, die durch den
Magnetismus beschädigt werden können (z. B. Monitore, Computer,
Kreditkarten, Speicherkarten…).
11
3 Gerätebeschreibung
1
Betrieb benötigt
2
3.5 Stromversorgung
Element Element
Netzteilanschluss über ein MicroUSB-Kabel (muss mit der
Stromquelle verbunden sein). Es
werden keine Batterien für den
Bei angeschlossener Stromversorgung werden verwendete Akkus
nicht aufgeladen.
Batteriefach - 3 x AA Batterien
12
kabelgebunden
und Feuchtesensor,
kabelgebunden
kabelgebunden
Temperatursensor, kabelgebunden
3.6 Fühlerübersicht
3 Gerätebeschreibung
3.6.1 Kompatible Kabel-Fühler
Artikelnummer Bezeichnung
0635 1032 Hitzdraht-Sonde inkl. Temperatursensor,
0635 1572 Hitzdraht-Sonde inkl. Temperatur-
0635 1026 Hitzdraht-Sonde (Ø 7,5 mm), kabelgebunden, inkl.
Temperatursensor
0635 1051 Hitzdraht-Sonde (Ø 3 mm), kabelgebunden, inkl.
Temperatursensor
0635 9572 Flügelrad-Sonde (Ø 16 mm) inkl. Temperatursensor,
0635 9372 Hochpräzise Flügelrad-Sonde (Ø 100 mm) inkl.
13
3 Gerätebeschreibung
kabelgebunden
Temperaturen bis +180 °C, kabelgebunden
kabelgebunden
0635 9532
Flügelrad-Sonde (Ø 16 mm), kabelgebunden
0635 1052
Laborabzugs-Sonde, kabelgebunden
Feuchtesensor
Temperatursensor
Temperatursensor
Feuchtesensor
Artikelnummer Bezeichnung
0635 9432 Flügelrad-Sonde (Ø 100 mm) inkl. Temperatursensor,
kabelgebunden
0636 9772 Hochpräzise Temperatur-Feuchte-Sonde,
0636 9775 Robuste Temperatur-Feuchte-Sonde für
0636 9732 Temperatur-Feuchte-Sonde, kabelgebunden
0635 0551 Lux-Sonde
0632 1552 CO2-Sonde inkl. Temperatur- und Feuchtesensor,
0632 1272 CO-Sonde, kabelgebunden
0628 0152 Turbulenzgrad-Sonde, kabelgebunden
3.6.2 Kompatible Bluetooth®-Fühler
Artikelnummer Bezeichnung
0635 1571 Hitzdraht-Sonde mit Bluetooth®, inkl. Temperatur- und
0635 9571 Flügelrad-Sonde (Ø 16 mm) mit Bluetooth®, inkl.
0635 9431 Flügelrad-Sonde (Ø 100 mm) mit Bluetooth®, inkl.
0635 9371 Hochpräzise Flügelrad-Sonde (Ø 100 mm) mit
Bluetooth
0636 9771 Hochpräzise Temperatur-Feuchte-Sonde mit
Bluetooth
0636 9731 Temperatur-Feuchte-Sonde mit Bluetooth®
0632 1551 CO2-Sonde mit Bluetooth®, inkl. Temperatur- und
0632 1271 CO-Sonde mit Bluetooth®
3.6.3 Kompatible NTC-Fühler
Artikelnummer Bezeichnung
0615 1212 Wasserdichter Tauch-/Einstechfühler – mit NTC-
Temperatursensor
14
®
, inkl. Temperatursensor
®
3 Gerätebeschreibung
0615 1712
Robuster Luftfühler – mit NTC-Temperatursensor
Temperatursensor
Bedienung
Bedienung
Bedienung
Bedienung
0618 0275
Hochpräziser digitaler Pt100-Einstechfühler
0618 0073
Digitaler Pt100-Einstechfühler
0618 7072
Glasummantelter digitaler Pt100-Laborfühler
0618 0072
Robuster und reaktionsschneller digitaler Pt100Luftfühler
0618 0071
Flexibler digitaler Pt100-Temperaturfühler
Artikelnummer Bezeichnung
0615 4611 Temperaturfühler mit Klettband und NTC-
0615 5505 Zangenfühler mit NTC-Temperatursensor – für
Messungen an Rohren (Ø 6-35 mm)
0615 5605 Rohranlegefühler mit NTC-Temperatursensor – für
Messungen an Rohren (Ø 5-65 mm)
3.6.4 Kompatible Smart Probes
Artikelnummer Bezeichnung
0560 1115 testo 115i - Zangenthermometer mit Smartphone-
Bedienung
0560 1805 testo 805i - Infrarot-Thermometer mit Smartphone-
Bedienung
0560 1605 testo 605i - Thermo-Hygrometer mit Smartphone-
0560 1405 testo 405i - Thermo-Anemometer mit Smartphone-
0560 1410 testo 410i - Flügelrad-Anemometer mit Smartphone-
0560 1510 testo 510i - Differenzdruckmessgerät mit Smartphone-
Bedienung
0560 1549 testo 549i - Hochdruckmessgerät mit Smartphone-
0560 1915 testo 915i - Thermometer mit Smartphone-Bedienung
3.6.5 Kompatible PT 100-Fühler
Artikelnummer Bezeichnung
15
4 Bedienung

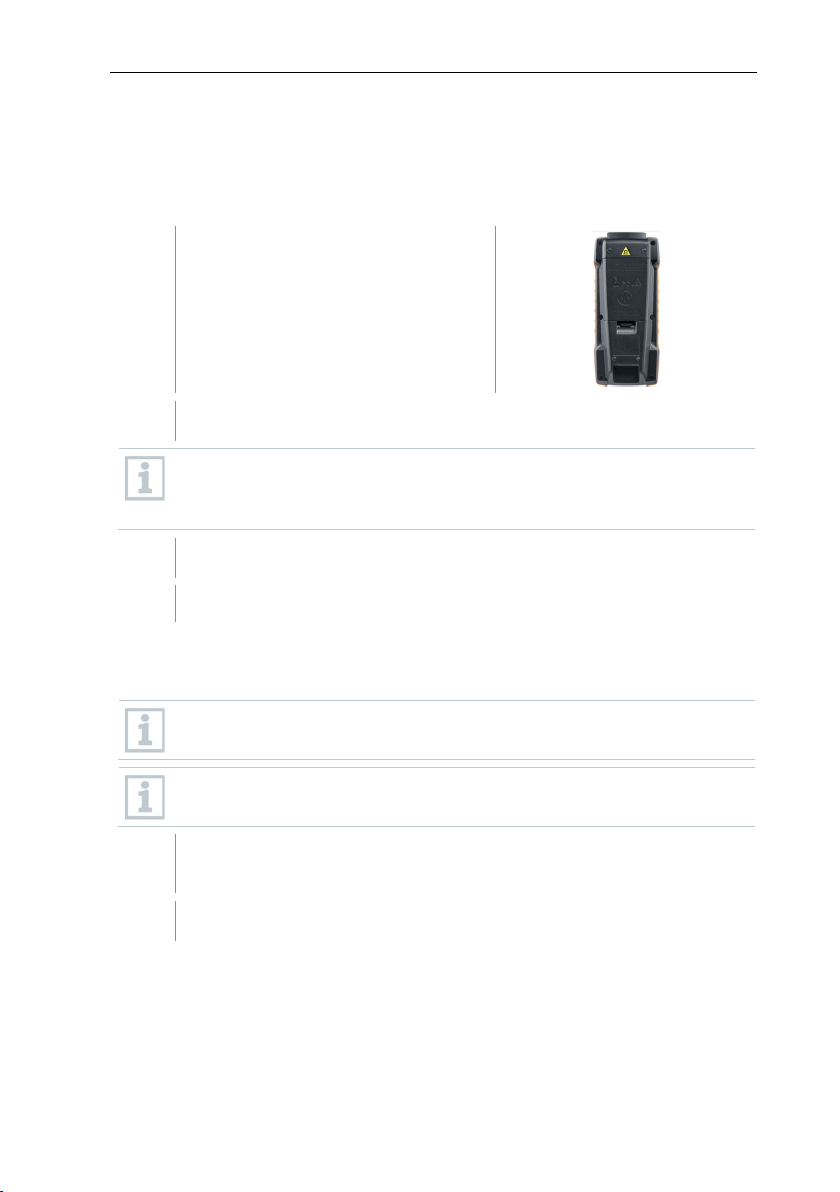

Das testo 440 wird mit eingelegten Batterien ausgeliefert. Die Batterien
1
Öffnen Sie die
2
Entfernen Sie den Batteriesicherungsstreifen.
3
Schließen Sie die Batteriefachabdeckung.
beim
Erstinbetriebnahme
4 Bedienung
4.1 Inbetriebnahme
sind mit einem Batteriesicherungsstreifen gesichert.
Batteriefachabdeckung.
Das testo 440 ist einsatzbereit.
4.2 testo 440 einschalten / ausschalten
Erstmaliges Einschalten
Bei erstmaliger Inbetriebnahme oder nach einem Werksreset wird
Einschalten automatisch das Menü
normalen Betrieb erscheint nach dem Einschalten das zuletzt
16
verwendete Menü.
geöffnet. Im
4 Bedienung
1
Erstinbetriebnahme
2
Nehmen Sie nacheinander folgende Einstellungen vor:
[Language]
[Date /Time]
-
[Units]
1
1
Standardansicht
Aktuelle Messwerte anzeigen
auswählen
verwalten
Drücken Sie .
Menü
wird angezeigt.
- Sprache
Datum (Jahr/Monat/Tag) und Uhrzeit (Format, Zeit)
Einheitensystem (ISO/US)
Die Grundeinstellungen sind festgelegt. Sie können in den
Einstellungen jederzeit angepasst werden.
Einschalten
Drücken Sie .
Das beim Ausschalten zuletzt aktive Menü wird angezeigt.
Ausschalten
Drücken Sie mindestens 3 Sekunden lang.
testo 440 schaltet sich aus.
4.3 Grundeinstellungen vornehmen
Über die Menütaste gelangen Sie in das Einstellungsmenü des testo 440. In
diesem Menü stehen Ihnen folgende Einstellungen zur Verfügung:
Menüpunkt Funktion / Einstellungen
Anwendung auswählen Gewünschte Anwendung für die Messung
Speicher Gespeicherte Messungen anzeigen und
17
4 Bedienung
testo 440 ist eingeschaltet.
1
Sie befinden sich im Menü Einstellungen.
1
Bluetooth
2
Bluetooth
3
Menüpunkt Funktion / Einstellungen
Einstellungen Grundeinstellungen vornehmen:
- Bluetooth
- Energieverwaltung
Umgebungsbedingungen
- Einheiten
- Datum/Uhrzeit
- Sprachen
- Allgemein (Geräte- und Fühlerstatus,
Reset)
4.3.1 Bluetooth® Verbindung herstellen
Drücken Sie gleichzeitig und mindestens 3 Sekunden lang.
Bluetooth® wird aktiviert oder deaktiviert und erscheint oder
oder
erlischt im Display.
Wählen Sie mit
Schalten Sie mit
Bluetooth® wird aktiviert oder deaktiviert und erscheint oder
erlischt im Display.
Drücken Sie oder , um das Menü zu verlassen.
4.3.2 Energieoptionen einstellen
Sie können den Energieverbrauch für Ihr testo 440 selbst verwalten. Dazu
stehen Ihnen folgende Funktionen zur Verfügung:
• Auto-Off: testo 440 schaltet nach 5 Minuten Inaktivität automatisch ab
18
aus.
ein.
Loading...
