TESTO TESTO 0560 8716 Datasheet [de]

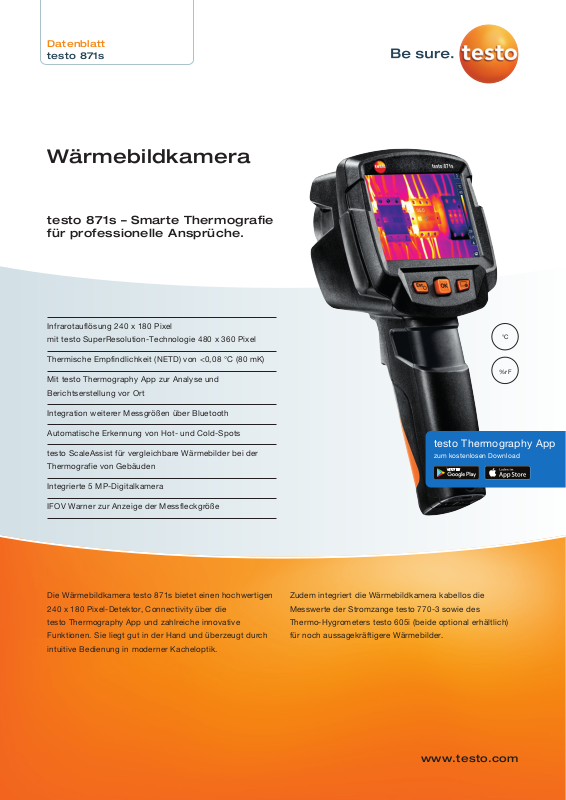

Datenblatt

testo 871s

Wärmebildkamera

testo 871s – Smarte Thermografie
für professionelle Ansprüche.

Infrarotauflösung 240 x 180 Pixel
mit testo SuperResolution-Technologie 480 x 360 Pixel

Thermische Empfindlichkeit (NETD) von <0,08 °C (80 mK)

Mit testo Thermography App zur Analyse und
Berichtserstellung vor Ort

Integration weiterer Messgrößen über Bluetooth

Automatische Erkennung von Hot- und Cold-Spots

testo ScaleAssist für vergleichbare Wärmebilder bei der
Thermografie von Gebäuden

Integrierte 5 MP-Digitalkamera

IFOV Warner zur Anzeige der Messfleckgröße

Die Wärmebildkamera testo 871s bietet einen hochwertigen
240 x 180 Pixel-Detektor, Connectivity über die
testoThermography App und zahlreiche innovative
Funktionen. Sie liegt gut in der Hand und überzeugt durch
intuitive Bedienung in moderner Kacheloptik.

°C

%rF

testo Thermography App

zum kostenlosen Download

Zudem integriert die Wärmebildkamera kabellos die
Messwerte der Stromzange testo 770-3 sowie des
Thermo-Hygrometers testo 605i (beide optional erhältlich)
für noch aussagekräftigere Wärmebilder.

www.testo.com

testo 871s

Bestelldaten

testo 871s

Wärmebildkamera testo 871s mit integrierter
testo SuperResolution Techologie, Funkmodul
BT/WLAN, USB-Kabel, Netzteil, Lithium-Ionen­Akku, Profi-Software (freier Download),
3xtesto ε-Marker, Inbetriebnahmeanleitung,
Kalibrierprotokoll und Koffer

Best.-Nr. 0560 8716

testo Thermography App

Mit der testo Thermography App wird Ihr
Smartphone/Tablet zum zweiten Display und zur
Fernbedienung Ihrer Testo-Wärmebildkamera.
Zudem können Sie mit der App vor Ort schnell
kompakte Berichte erstellen, versenden oder
online speichern. Jetzt kostenlos für Android
oder iOS herunterladen.

Zubehör Best.-Nr.

Zusatzakku, zusätzlicher Lithium-Ionen­Akku zur Verlängerung der Betriebszeit.

Akku Ladestation, Tisch-Ladestation zur
Optimierung der Ladezeit.

testo ε-Marker (10 Stück), Marker für die
Funktion testo ε-Assist zur automatischen
Ermittlung des Emissionsgrades und der
reflektierten Temperatur.

Holster-Tasche 0554 7808
PC-Software testo IRSoft

zur Analyse und Berichtserstellung
ISO-Kalibrier-Zertifikat

Kalibrierpunkte bei 0 °C, +25 °C, +50 °C
ISO-Kalibrier-Zertifikat

Kalibrierpunkte bei 0 °C, +100 °C, +200 °C
ISO-Kalibrier-Zertifikat

frei wählbare Kalibrierpunkte im Bereich

-18 ... +250 °C

0554 8721

0554 1103

0554 0872

0501 8809

0520 0489

0520 0490

0520 0495

testo ScaleAssist

Da Temperaturskala und Farbgebung von Wärmebildern
individuell angepasst werden können, ist es möglich, dass
z. B. das wärmetechnische Verhalten eines Gebäudes
falsch interpretiert wird. Die Funktion testo ScaleAssist löst
dieses Problem, indem sie die Farbverteilung der Skala
an die Innen- und Außentemperatur des Messobjektes
sowie an deren Differenz anpasst. Dies sorgt für objektiv
vergleichbare und fehlerfreie Wärmebilder.

Kompatible Messgeräte für
aussagekräftigere Wärmebilder Best.-Nr.

Thermo-Hygrometer testo 605i

mitSmartphone-Bedienung, inkl.
Batterien und Kalibrierprotokoll

• Messung der Luftfeuchtigkeit und
Lufttemperatur

• Direkte Übertragung der Messwerte an
die testo 871s Warmebildkamera via
Bluetooth und Erkennung schimmel­gefährdeter Stellen mit Ampelprinzip

Stromzange testo 770-3

inkl.Batterienund 1 Satz Messleitungen

• Einfache Handhabung durch vollständig
einfahrbaren Zangenschenkel

• Auto AC/DC und großes zweizeiliges
Display

• Übertragung der Messwerte an die
testo871s Wärmebildkamera via
Bluetooth

Wärmebild ohne testo ScaleAssist Wärmebild mit testo ScaleAssist

0560 2605 02

0590 7703

testo 871s

Technische Daten

Bildleistung Infrarot

Infrarotauflösung 240 x 180 Pixel
Thermische

<0,08 °C (80 mK)

Empfindlichkeit (NETD)
Sichtfeld /

min.Fokusentfernung
Geometrische

35° x 26° /

< 0,5 m

2,6 mrad

Auflösung (IFOV)
testo SuperResolution

(Pixel/IFOV)

480 x 360 Pixel

1,6 mrad
Bildwiederholfrequenz 9 Hz
Fokus Fixfokus
Spektralbereich 7,5 ... 14 µm

Bildleistung Visuell

Bildgröße /
min.Fokusentfernung

5 MP /

mind. 0,5 m

Bilddarstellung

Bildanzeige 8,9 cm (3,5") TFT, QVGA (320 x 240 Pixel)
Anzeigemöglichkeiten IR-Bild / Echtbild
Farbpaletten Eisen, Regenbogen HC, Kalt-Heiß, Grau

Datenschnittstelle

WLAN Connectivity Kommunikation mit der

testoThermographyApp

Bluetooth

1)

Messwertübertragung von

Thermo-Hygrometer testo 605i,

Stromzangetesto770-3 (optional)

USB 2.0 Micro B

4

Messung

Messbereiche Messbereich 1: -30 ... +100 °C

Messbereich 2: 0 ... +650 °C

Umschaltung manuell/automatisch

Genauigkeit ±2 °C, ±2 % vom Messwert

(größerer Wert gilt)

Einstellung

0,01 ... 1 / manuell
Emissionsgrad /
reflektierte Temperatur

testo ε-Assist Automatische Emissionsgraderkennung und

reflektierte Temperatur (RTC)-Ermittlung

Messfunktionen

Analysefunktionen Mittelpunktmessung,

Hot-/Cold-Spot Erkennung, Delta T
testo ScaleAssist
IFOV warner
Feuchte-Modus –

4

4

4

manuell
Feuchtemessung mit

Feuchte-Messgerät

Automatische Messwertübertragung des

1)

Thermo-Hygrometers testo 605i über

Bluetooth (Gerät muss extra bestellt werden)
Solar-Modus – manuell Eingabe des Sonnenstrahlungswertes
Elektro-Modus –

Eingabe von Strom, Spannung oder Leistung
manuell

Elektrische Messung
mit Stromzange

1)

Automatische Messwertübertragung der

Stromzange testo 770-3 über Bluetooth

(Gerät muss extra bestellt werden)

Kameraausstattung

Digitalkamera

4

Objektiv 35° x 26°
Videostreaming über USB,

über WLAN mit testoThermography App
Speichern in JPG
Vollbildmodus

4

4

Bildspeicherung

Dateiformat .bmt und .jpg; Exportmöglichkeit in .bmp,

.jpg, .png, .csv, .xls

Speicher interner Speicher (2,8 GB)

Stromversorgung

Batterietyp vor Ort wechselbarer Lithium-Ionen-Akku
Betriebszeit 4 Stunden
Ladeoptionen im Gerät / in Ladestation (optional)
Netzbetrieb

4

Umgebungsbedingungen

Betriebstemperatur-

-15 ... +50 °C

bereich
Lagertemperatur-

-30 ... +60 °C

bereich
Luftfeuchtigkeit 20 … 80 %rF nicht kondensierend
Schutzart des

IP54

Gehäuses (IEC 60529)
Vibration

2G

(IEC 60068-2-6)

Physikalische Kenndaten

Gewicht 510 g
Abmessungen (LxBxH) 219 x 96 x 95 mm
Gehäuse PC - ABS

PC-Software

System-

Windows 10, Windows 8.1

voraussetzungen

Normen, Prüfungen

EU-Richtlinie EMV: 2014/30/EU

RED: 2014/53/EU

1)

Funkzulassung in EU, EFTA, USA, Kanada, Australien, Türkei

testo 871s

1980 4114/dk/04.2022

www.testo.com

Änderungen, auch technischer Art, vorbehalten.
