TESTO TESTO 0560 6060 Instructions

testo 606-1

Bedienungsanleitung de
Instruction manual en
Mode d’emploi fr
Manual de instrucciones es
Manuale di istruzioni it

Manual de instruções pt
Руководство пользователя ru

2

Bedienungsanleitung de ........................... 3 - 10

Instruction manual en ......................... 11 - 18

Mode d’emploi fr ......................... 19 - 28

Manual de instrucciones es ......................... 29 - 38

Manuale di istruzioni it ......................... 39 - 48

Manual de instruções pt ......................... 49 - 58

Èíстðукöèя по ýксплуатаöèè ru ......................... 59-67

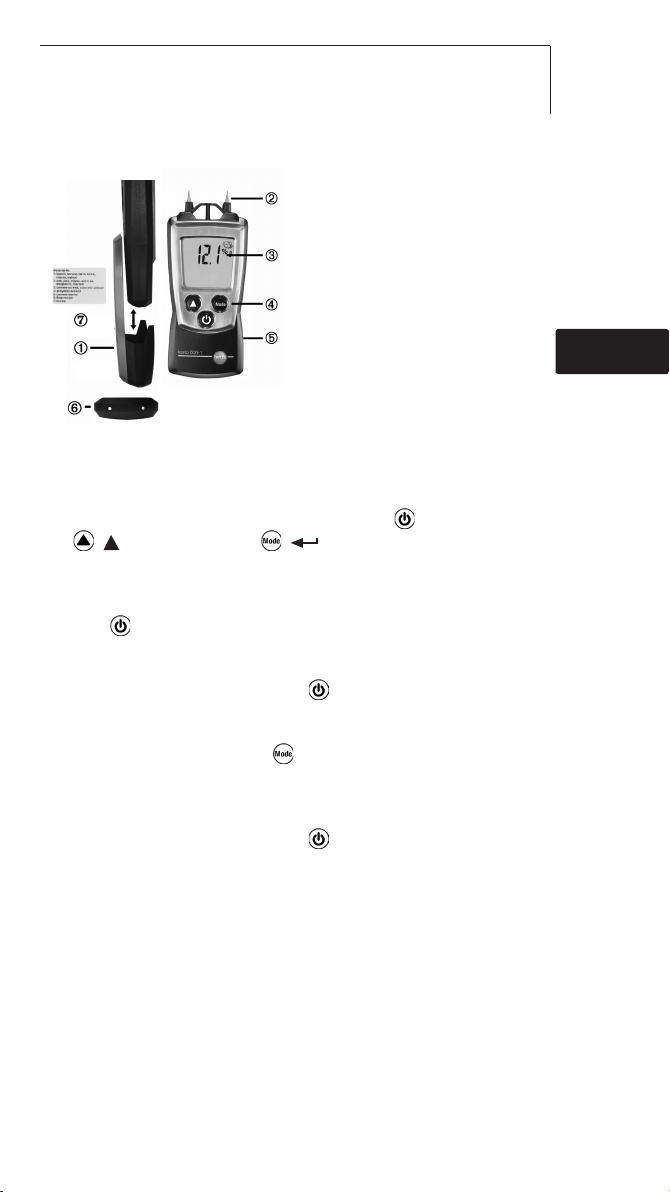

3Kurzanleitung testo 606-1

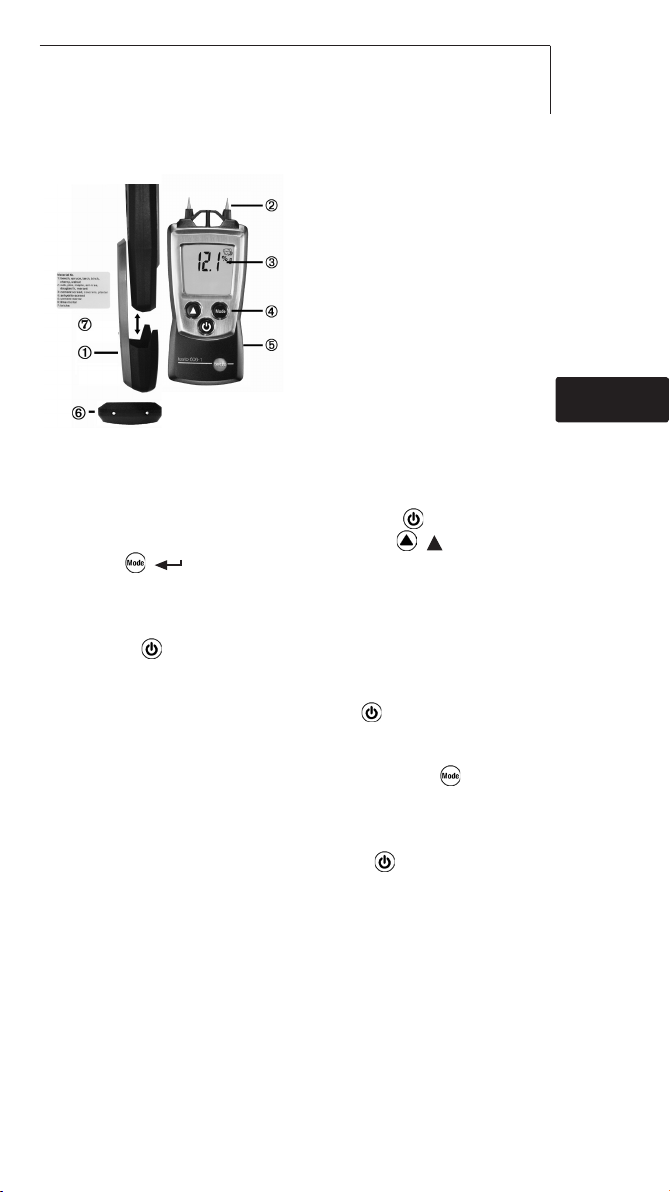

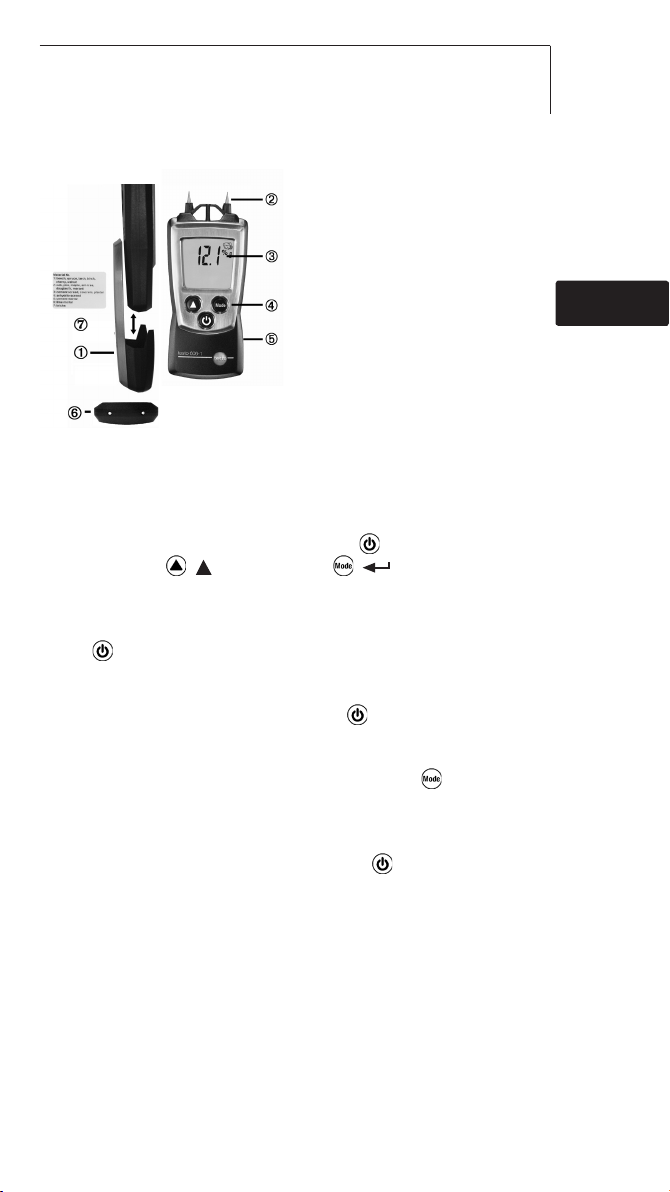

Kurzanleitung testo 606-1

À Schutzkappe: Parkposition

Á Messelektroden
 Display
à Bedientasten
Ä Batteriefach (Rückseite)

Å Kontakte des Prüfwiderstands

 ÆListe der einstellbaren

Materialien zum Aufkleben
in die Schutzkappe

Grundeinstellungen vornehmen
Gerät ist aus > 2s gedrückt halten > Mit ( ) auswählen,

mit ( ) bestätigen:

Auto off-Funktion: OFF, ON

Gerät einschalten

drücken.

Displaybeleuchtung einschalten (für 10s)
Gerät ist an > drücken.

Anzeigemodus wählen
Gerät ist an > Mit auswählen:

Aktueller Messwert > Hold: Messwerte werden gehalten

Gerät ausschalten
Gerät ist an > 2s gedrückt halten.

de

es fr en

it

pt

sv

nl

??

??

4 Sicherheit und Umwelt

Sicherheit und Umwelt

Zu diesem Dokument

> Lesen Sie diese Dokumentation aufmerksam durch und

machen Sie sich mit dem Produkt vertraut, bevor Sie es
einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf,
um bei Bedarf nachschlagen zu können. Geben Sie diese
Dokumentation an spätere Nutzer des Produkts weiter.

> Beachten Sie besonders die Informationen, welche durch

folgende Zeichen hervorgehoben sind:

Mit Signalwort Vorsicht!:

Warnt vor Gefahren, die zu leichten Körperverletzungen
oder Sachschäden führen können, wenn die genannten
Vorsichts maßnahmen nicht getroffen werden.

Wichtiger Hinweis.

Personenschäden / Sachschäden vermeiden

> Das Produkt nur sach- und bestimmungsgemäß und innerhalb

der in den Technischen Daten vorgegebenen Parameter
betreiben. Keine Gewalt anwenden.

> Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder

anderen aggressiven Stoffen lagern.

> Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in

der Doku mentation beschrieben sind. Dabei die vor gegebenen
Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo
ver wenden.

Umwelt schützen

> Defekte Akkus und leere Batterien an den dafür vorgesehenen

Sammelstellen abgeben.

> Produkt nach Ende der Nutzungszeit an Testo senden. Wir

sorgen für eine umwelt schonende Entsorgung.

5Leistungsbeschreibung

Leistungsbeschreibung

Funktionen und Verwendung

Das testo 606-1 ist ein Materialfeuchtemessgerät. Üblicher
Verwendungszweck ist die Ermittlung des Materialfeuchtegehaltes
in Holz oder Baumaterialien. Das verwendete Messverfahren
ist geeignet für Übersichtsmessungen, um festzustellen ob das
getestete Material noch weiter austrocknet. Der Materialfeuchte­gehalt wird in Gewichts % angezeigt.

Technische Daten

Messtechnische Daten

· Sensoren:
Elektrischer Widerstand (Leitfähigkeits­messung),

· Messgrößen:
Gewichts % Materialfeuchte (Holz,
Baumaterialien), %rH, td, wb, °C, °F

· Messbereiche:

-10...50 °C, 14...122 °F, 0...100 %rH,
Materialfeuchte: siehe Kapitel Produkt
verwenden

Auflösungen:

0.1 %, 0.1 °C, 0.1 °F, 0.1 %rH

· Genauigkeiten (Nenntemperatur
25°C / 77°F, ±1 Digit):
Leitfähigkeitsmessung ±1 %,
±0.5 °C, ±0.9 °F,
±2,5 %rH (5...95 %rH)

· Messrate:

0.5s, Feuchte: 1s

Weitere Gerätedaten

· Schutzart: IP20

· Umgebungsbedingungen:

-10...50°C, 14...122°F

· Lager- / Transportbedingungen:

-40...70°C, -40...158°F

· Spannungsversorgung:
2 x 1,5V Typ AAA

· Batteriestandzeit:
130h (ohne Displaybeleuchtung)

· Abmessungen:
119x46x25mm / 4.69x1.81x0.98“
(inkl. Schutzkappe)

· Gewicht: 90g / 0.20lb (inkl. Batterien
und Schutzkappe)

Prüfungen und Zulassungen

· Dieses Produkt erfüllt laut Konfor­mitätsbescheinigung die Richtlinien
gemäß 2014/30/EU.

· Dieses Produkt ist TÜV-geprüft nach
den Vorschriften der VDI 4206 Blatt 4:
August 2013. Prüfkennzeichen TÜV By
RgG 306

· Für amtliche Messungen nach

1. BImSchV(Schornsteinfeger) und
gemäß VDI 4206 Teil 4 muss das
Messgerät halbjährlich von einer
technischen Prüfstelle der Innung
für das Schornsteinfegerhandwerk
oder einer anderen von der Behörde
anerkannten Prüfstelle überprüft
werden.

Garantie

· Dauer: 2 Jahre, Garantiebedingungen:
siehe Internetseite
www.testo.com/warranty

de

es fr en

it

pt

sv

nl

??

??

6 Produktbeschreibung

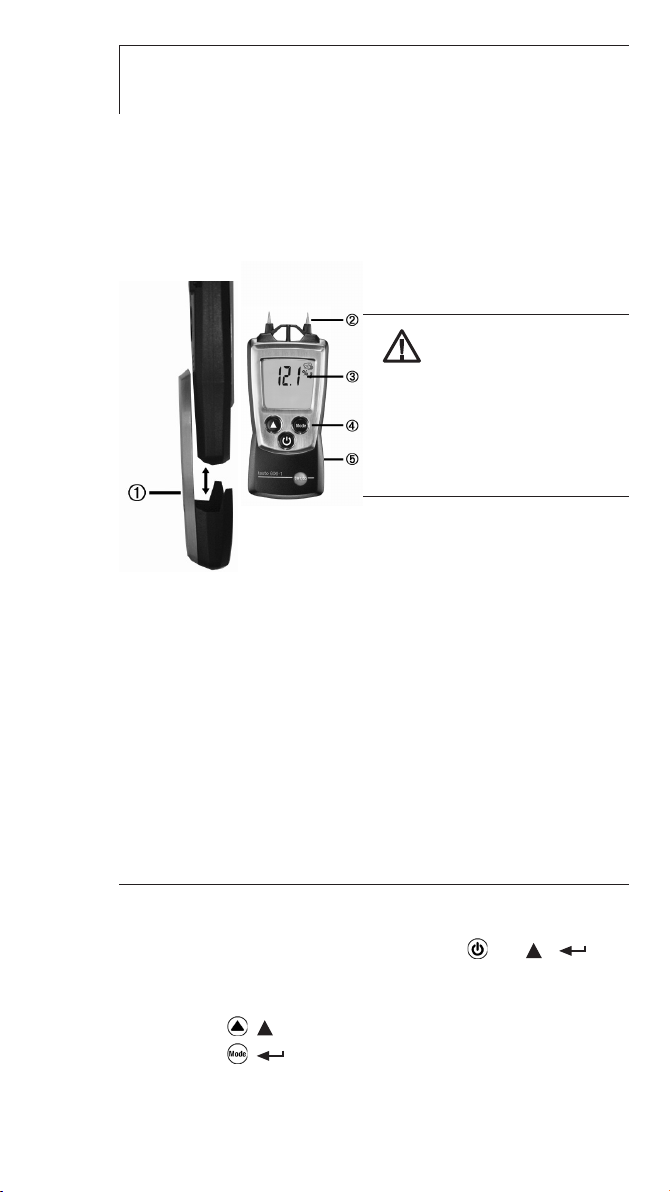

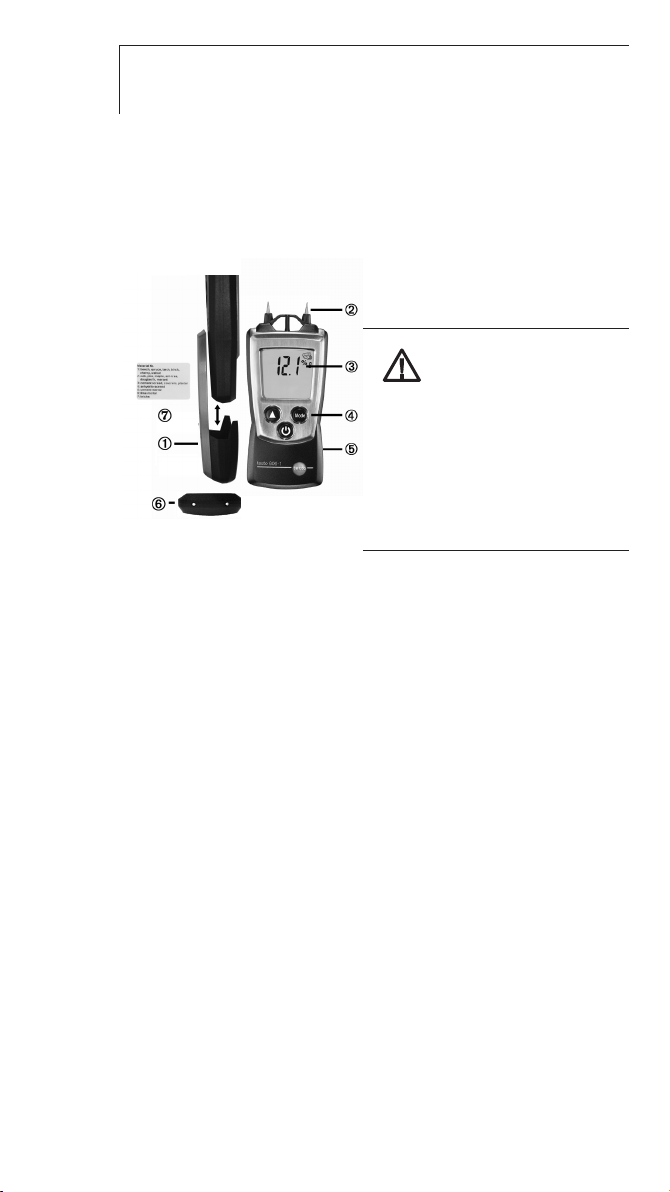

Produktbeschreibung

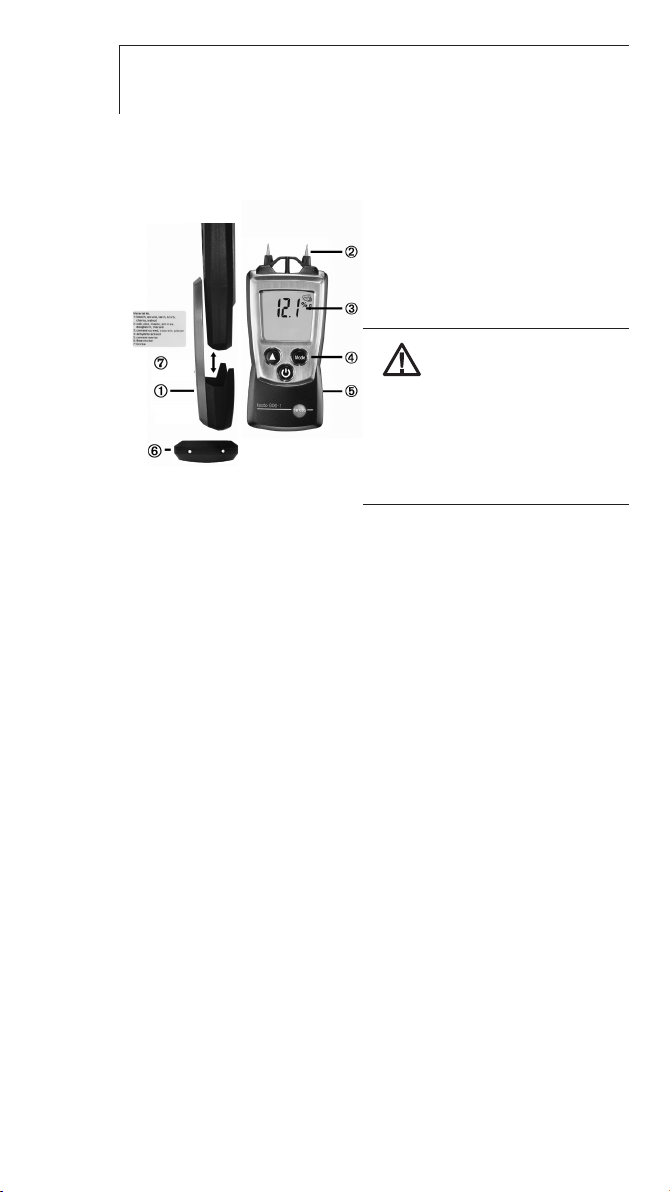

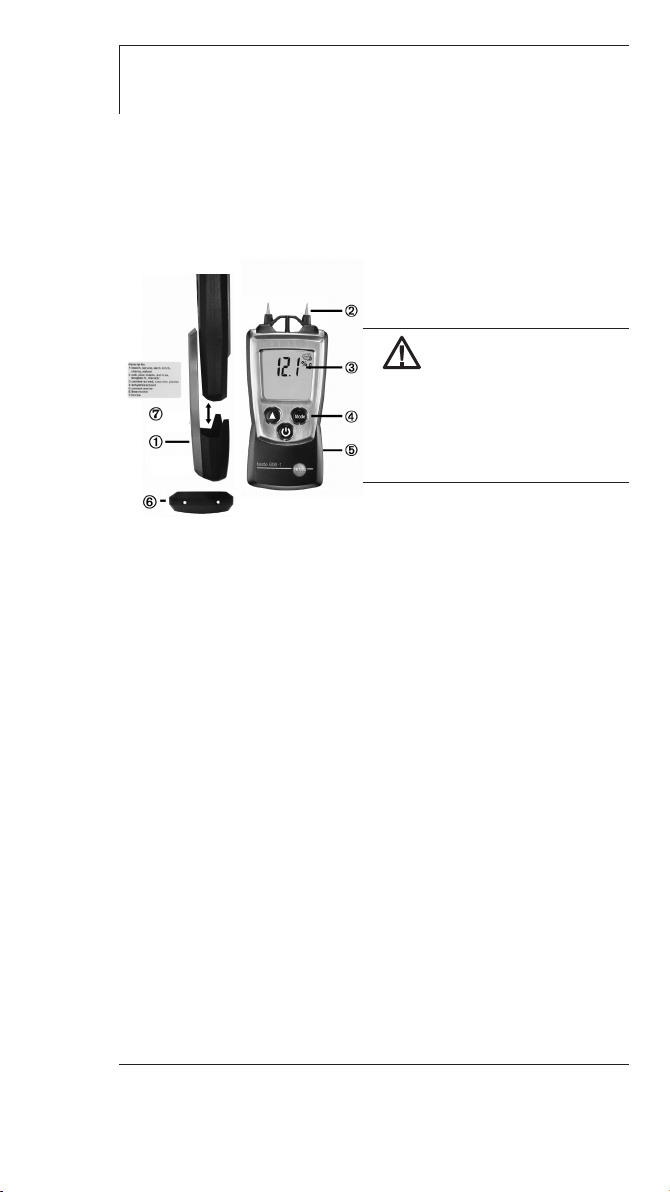

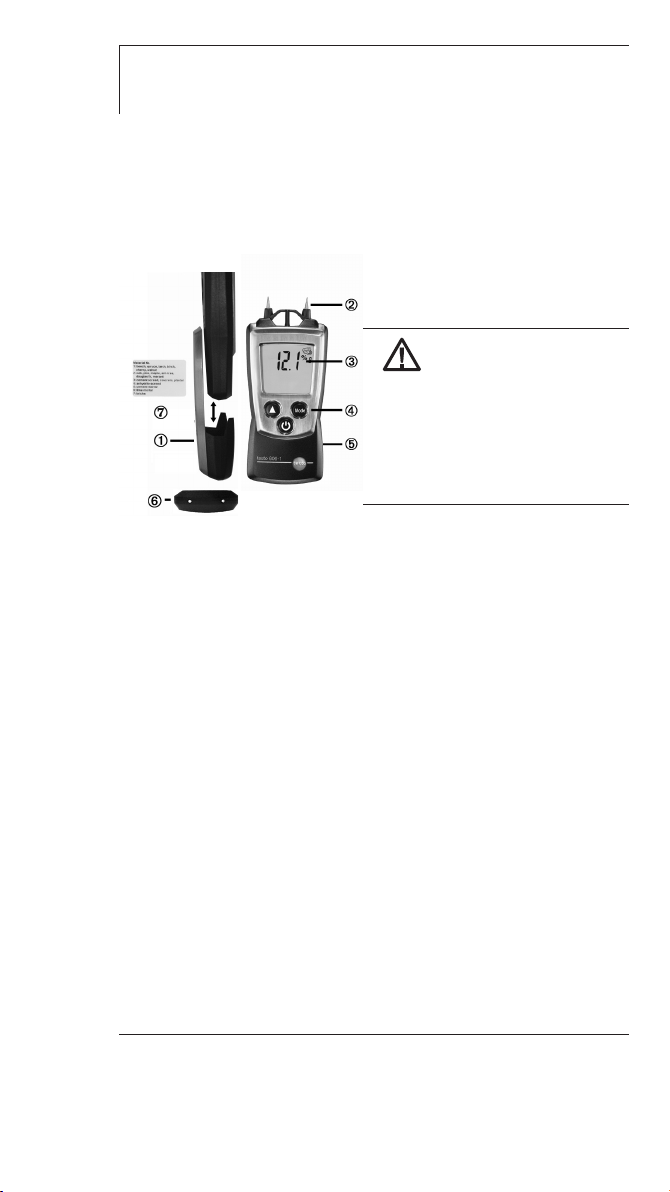

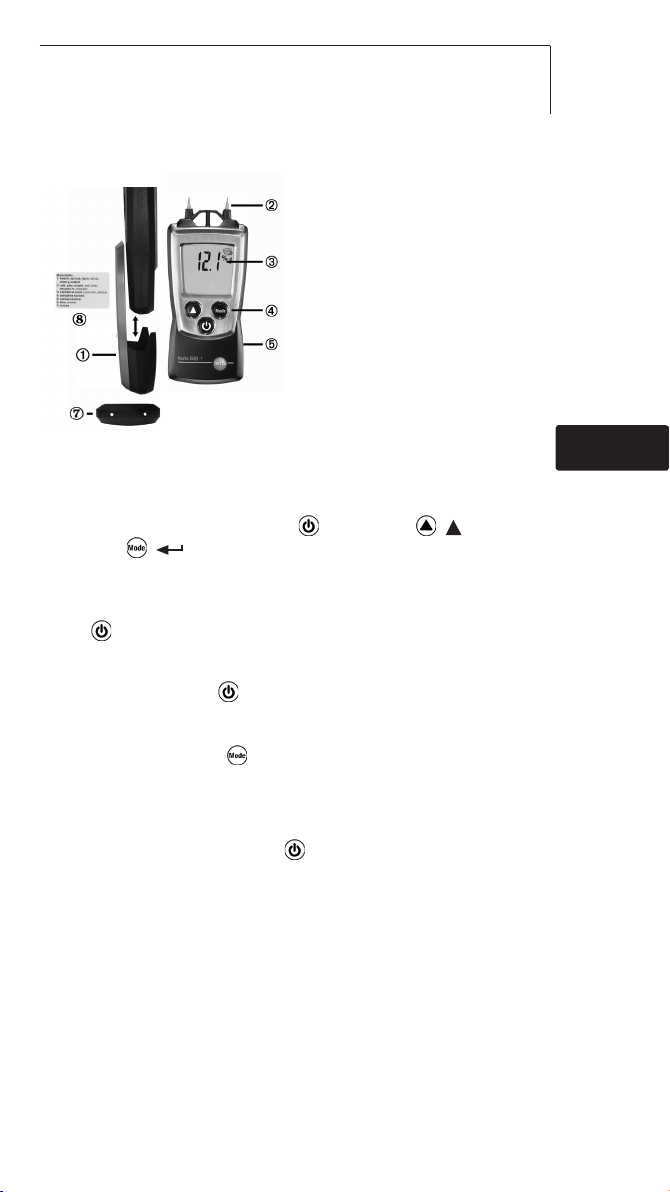

Auf einen Blick

À Schutzkappe: Parkposition

Á Messelektroden

Vorsicht! Verletzungs-

gefahr durch Mess­elektroden.

 > Bei Nichtgebrauch Schutz

kappe aufstecken.

 Display
à Bedientasten
Ä Batteriefach (Rückseite)
Å Kontakte des Prüfwiderstands

 Æ  Liste der einstellbaren

Materialien zum Aufkleben
in die Schutzkappe

Erste Schritte

ã Batterien einlegen:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.

ã Grundeinstellungen vornehmen (Konfigurationsmodus):

Einstellbare Funktionen

· Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tasten-

betätigung automatisch aus)

1 Beim Einschalten des Geräts gedrückt halten, bis im

Display und erscheint (Konfigurationsmodus).

- Die einstellbare Funktion wird angezeigt. Die aktuelle
Einstellung blinkt.

2 ( ) mehrmals drücken, bis die gewünschte Einstellung

blinkt.

3 ( ) drücken, um die Eingabe zu bestätigen.

- Das Gerät wechselt in den Messmodus.

7Produkt verwenden

Produkt verwenden

Zur Gewährleistung korrekter Messwerte: Messung an

mehreren Stellen wiederholen. Aufgrund des unterschiedlichen

Widerstandes des Holzes mit bzw. quer zu den Fasern kann
das Messergebnis beeinflusst werden. Werden die
Einstechnadeln mit dem Faserverlauf eingestochen, können
leicht höhere Werte resultieren, da der Widerstand im Material
geringer ist.

· Eine Messung erfolgt nur bis zu der Tiefe, zu denen sich
die Einstechnadeln im Material befinden. Stechen Sie die

Messnadeln möglichst tief ein (4 bis 5 mm).

· Bei Messungen der Feuchte in Brennstoffen empfiehlt es
sich, den Holzscheit vor der Messung zu spalten und an
drei Punkten zu messen. Messpunkte: jeweils 5 cm von der
linken und rechten Schnittkante entfernt und einmal in der
Scheitmitte.

Die angezeigten Werte hängen stark vom verwendeten Bau-

stoff/Hersteller und dem Umgebungsklima ab. Da es sich
hierbei um Naturprodukte handelt, können die selben
Materialien aus unterschiedlichen Chargen vonein ander
abweichen.

ã Gerät einschalten:
 > drücken.

- Der Messmodus wird geöffnet.

ã Displaybeleuchtung einschalten

3 Gerät ist eingeschaltet.

 > drücken.

- Displaybeleuchtung erlischt automatisch 10s nach letzter
Tastenbetätigung.

ã Materialkennlinie einstellen:

Die Materialfeuchteanzeige erscheint in der oberen Display-

zeile. Angezeigt wird das Materialsymbol (Holz) oder
(Baumaterial) mit der jeweiligen Materialnummer (siehe
beiliegenden Aufkleber für die Innenseite der Schutzkappe).

de

es fr en

it

pt

sv

nl

??

??

8 Produkt instand halten

Einstellbare Materialien Messbereich

1. Buche, Fichte, Lärche, Birke, Kirsche, Nussbaum 8.8...54.8 Gewichts %

2. Eiche, Kiefer, Ahorn, Esche, Douglasie, Meranti 7.0...47.9 Gewichts %

3. Zement-Estrich, Beton 0.9...22.1 Gewichts %

4. Anhydrit-Estrich 0.0...11.0 Gewichts %

5. Zementmörtel 0.7...8.6 Gewichts %

6. Kalkmörtel, Gips 0.6...9.9 Gewichts %

7. Ziegel 0.1...16.5 Gewichts



> mehrmals drücken, bis gewünschte Materialkennlinie

erscheint.

ã Gerätefunktion testen:

1 mehrmals drücken, bis Test: leuchtet.
2 Messelektroden mit den Kontakten des Prüfwiderstands auf

der Oberseite der Schutzkappe verbinden.

- Test blinkt.

- Test: ok leuchtet: Gerät funktionsfähig.

Test: ok leuchtet nicht: Prüfung nicht möglich, siehe

Kapitel ‘Tipps und Hilfe’.

3 drücken, zurück ins Messmenü.

ã Displayansicht wechseln:

%

Einstellbare Ansichten

· Aktueller Messwert

· Hold: Messwerte werden gehalten

> drücken, bis gewünschte Ansicht erscheint.
ã Gerät ausschalten:

> gedrückt halten, bis das Display erlischt.

Produkt instand halten

â Batterien wechseln:

1 Batteriefach öffnen: Batteriedeckel nach unten schieben.
2 Verbrauchte Batterien entnehmen und neue Batterien

(2x 1,5V Typ AAA) einlegen. Polung beachten!

3 Batteriefach schließen: Batteriedeckel aufschieben.

â Gehäuse reinigen:
 Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen-

lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel
verwenden!

9Tipps und Hilfe

Tipps und Hilfe

Fragen und Antworten

Frage Mögliche Ursachen / Lösungen

Hi oder Lo · Messwerte außerhalb des Messbereichs (zu hoch, zu

niedrig): Die Messergebnisse sollten bei Materialen

die nicht speziell getrocknet oder befeuchtet wurden
immer im Messbereich liegen.

· Restkapazität <10min: Batterien wechseln.

Gerätefunktion testen:
Test: ok leuchtet nicht · Messelektroden und Kontakte auf der Oberseite der
Schutzkappe reinigen.

· Erneute Fehlermeldung: Gerät an den Testo­ Kundendienst senden.

Messelektroden defekt/
abgenutzt · Gerät an den Testo-Kundendienst senden.

Die gemessene Materialfeuchte bezieht sich auf das
Trockengewicht (0 %-Feuchte) des jeweiligen Materials. Die
hinterlegten Materialkennlinien wurden über die Darr-Wäge­(Befeuchtung- und Trocknungs-) Methode ermittelt. Daraus leiten
sich die angegebenen Messbereiche ab.

Umrechnung in Gewichtprozente

Gewichtsprozente = (Nassgewicht-Trockengewicht) * 100 /
Trockengewicht

Beispiel
Nassgewicht: 180 g,
Trockengewicht: 150 g
Gewichtprozente: (180 - 150) * 100 / 150 = 20 %

de

es fr en

it

pt

sv

nl

??

??

Umrechnung in Wassergehalt

Wassergehalt-% = (Nassgewicht-Trockengewicht) * 100 /
Nassgewicht

Beispiel
Nassgewicht: 180 g
Trockengewicht: 150 g
Wassergehalt-%: (180 - 150) *100 / 180 = 16,6 %

10

Was ist trocken, bedenklich, feucht

Die angegeben Werte dienen als Richtwerte zur Beurteilung
der Materialien. Es handelt sich um typische Werte für den
Innenbereich.

Kennlinie Material trocken bedenklich feucht /

sehr feucht

Kennlinie 1
oder 2
innen beheizt

Kennlinie 1
oder 2
innen unbe­heiztt

Kennlinie 3 Zement-Estrich < 3 3...5 > 5

Kennlinie 3 Beton < 2.2 2.2...4.4 > 4.4

Kennlinie 4 Anhydrit-Estrich < 0.5 0.5...1 > 1

Kennlinie 5 Zementmörtel < 3 3...5 > 5

Kennlinie 6 Kalkmörtel < 2 2...4 > 4

Kennlinie 6 Gips < 2 2...4 > 4

Kennlinie 7 Mauerziegel < 1 1...3 > 3

Buche, Fichte,

Lärche...

Eiche, Kiefer, Ahorn... < 15 15...20 > 20

< 12 12...15 > 15

Richtwerte für die Einbaufeuchte von Holz, die sich nach einer
gewissen Zeitspanne im Gebrauchszustand im Mittel einstellt
(DIN 1052-1 (4/88) Abschnitt 4.2.1.):

Kennlinie Anwendungsbereich Holzfeuchte in Gewichts %

1 oder 2 allseitig geschlossene Bauwerke mit Heizung 9 ± 3
1 oder 2 allseitig geschlossene Bauwerke ohne Heizung 12 ± 3
1 oder 2 überdeckte offene Bauwerke 15 ± 3
1 oder 2 Konstruktionen, die der Witterung allseitig ausgesetzt sind 18 ± 6

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich
bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt­daten siehe Internetseite www.testo.com/service-contact

Short manual testo 606-1

11

Short manual testo 606-1

À Protection cap: Park position

Á Sensing electrodes
 Display
à Control keys
Ä Battery compartment (on rear)
Å Test resistance contact

 ÆList of settable materials, for

sticking into the protective cap

Basic settings
Instrument off > press and hold 2s > select with ( ),

confirm with ( ):

Auto off-Funktion: OFF, ON

Switching the instrument on
Press .

Switching the display light on (for 10s)
Instrument on > press

Select display mode
Instrument on > select with :

Current reading > Hold: Readings are held

de

enfres

it

pt

sv

nl

??

??

Switching the instrument off:
Instrument on >press and hold 2s.

Safety and the enviroment

12

Safety and the environment

About this document

Please read this documentation through carefully and

>

familiarise yourself with the product before putting it to use.
Keep this document to hand so that you can refer to it when
necessary. Hand this documentation on to any subsequent
users of the product.

Pay particular attention to information emphasised by the

>

following symbols:

With the signal word Caution!:

Warns against hazards which could result in minor
physical injury or damage to equipment if the
precautionary measures indicated are not taken.

Important.

Avoid personal injury/damage to equipment

Only operate the measuring instrument properly, for its

>

intended purpose and within the parameters specified in the
technical data. Do not use force.

Never store the product together with solvents, acids or other

>

aggressive substances.

Only carry out the maintenance and repair work that is

>

described in the documentation. Follow the prescribed steps
when doing so. Use only OEM spare parts from Testo.

Protecting the environment

Take faulty rechargeable batteries as well as spent batteries to

>

the collection points provided for them.

Send the product back to Testo at the end of its useful life. We

>

will ensure that it is disposed of in an environmentally friendly
manner.

Specification

13

Specifications

Functions and use

The testo 606-1 is a material moisture measuring instrument. It
is normally used to determine the material moisture content in
wood or building materials. The measurement procedure used
is suitable for overview measurement to determine whenther the
material is continuing to dry out. The material moisture is given in
% by weight.

Technical data

Measurement data

· Sensors:
Electrical resistance (conductivity
measurement)·
Parameters:
% by weight material moisture (wood,
building materials),

· Measuring ranges:
See chapter Using the Product

· Resolutions:

0.1 %

· Accuracies (Nominal temperature
25 °C, ±1 Digit):
Conductivity measurement ±1 %,

· Measuring rate:

0.5 s, humidity: 1s

Further instrument data

· Protection class: IP20

· Ambient conditions:

-10...50 °C, 14...122 °F

· Storage/transport conditions:

-40...70 °C, -40...158 °F

· Voltage supply:
2x 1.5 V type AAA

· Battery life:
130 h (without display light)

· Dimensions:
119x46x25mm / 4.69x1.81x0.98” (inc.
protection cap)

· Weight: 90 g / 3.2 oz (inc. batteries and
protection cap)

Examinations and licenses

· As declared in the Certificate of
Conformity, this product complies with
Directive 2014/30/EU.

Warranty

· Duration: 2 years, warranty conditions:
see www.testo.com/warranty

de

es fr en

it

pt

sv

nl

??

??

Product description

14

Product description

At a glance

À Protection cap: Park position

Á Sensing electrodes



>

not in use.

 Display
à Control keys
Ä Battery compartment (on rear)
Å Test resistance contact

 ÆList of settable materials, for

sticking into the protective cap

Caution! Risk of injury

from sensing electrodes!

Attach protection cap when

First steps

ã Inserting batteries:

1 To open the battery compartment, push the battery cover

down.

2 Insert batteries (2x 1.5 V type AAA). Observe the polarity!
3 To close the battery compartment, push the battery cover

back on.

ã Basic settings (configuration mode):

Adjustable functions

· Auto off function: OFF, ON (instrument switches off automatically if no key is

pressed for 10 minutes)

1 When switching the instrument on, press and hold until

and appear on the display (configuration mode).

- The adjustable function is displayed. The current setting
flashes.

2 Press ( ) several times until the desired setting flashes.
3 Press ( ) to confirm the input.

- The instrument changes to measuring mode.

Using the product

15

Using the product

To guarantee correct readings:

· Repeat the measurement at several points. The differing
resistance of the wood, with or across the grain, may have
an impact on the measurement result. If the injection needles
are inserted with the grain, this may result in slightly higher
readings because the resistance in the material is lower.

· A measurement is only implemented as far as the depth that
the injection needles are inserted within the material. Insert
the measuring needles as far as possible (4 to 5 mm).

· When measuring fuel moisture content, it is advisable to split
the log prior to measurement and to measure at three points.
Measuring points: each 5 cm away from the left and right cut
edge and once in the centre of the log.

The values displayed are highly dependent on the building

material/manufacturer used, and on the ambient conditions .
As the materials are natural, the same materials can vary from
batch to batch.

ã Switching the instrument on:

> Press .

- Measuring mode is opened.

ã Switching the display light on:

3 The instrument is switched on.

> Press .

- The display light goes out automatically if no key is
pressed for 10 seconds.

ã Setting the material characteristic curve:

The material moisture is indicated in the top line of the

display. The material symbol (wood) or (building
material) is displayed with the relevant material number (see
enclosed sticker for the inside of the protective cap).

de

es fr en

it

pt

sv

nl

??

??

Settable materials Measuring range

1. beech, spruce, larch, birch, cherry, walnut 8.8...54.8 % by weight

2. oak, pine, maple, ash-tree, douglas fir, meranti 7.0...47.9 % by weight

3. cement screed, concrete 0.9...22.1 % by weight

4. anhydrite screed 0.0...11.0 % by weight

5. cement mortar 0.7...8.6 % by weight

6. lime mortar, plaster 0.6...9.9 % by weight

7. bricks 0.1...16.5 % by weight

Using the product

16

> Press several times until the desired material

characteristic curve appears.

ã Testing the instrument function:

1 Press several times until Test: lights up.
2 Connect sensing electrodes with the contacts of the test

resistor on the top of the protection cap.

- Test flashes.

- Test: ok lights up: instrument is functioning.

Test: ok does not light up: test not possible, see chapter

‚Tips and assistance‘.

3 Press back to measurement menu.

ã Changing the display view:

Adjustable views

· Current reading

· Hold: Readings are held.

> Press until the desired view appears.
ã Switching the instrument off:

> Press and hold until the display goes out.

Maintaining the product

â Changing batteries:

1 To open the battery compartment, push the battery cover

down.

2 Remove used batteries and insert new batteries

(2x 1.5 V type AAA). Observe the polarity!

3 To close the battery compartment, push the battery cover

back on.

â Cleaning the housing:

> Clean the housing with a moist cloth (soap suds) if it is dirty.

Do not use aggressive cleaning agents or solvents!

Tips and assistance

17

Tips and assistance

Questions and answers

Question Possible causes/solutions

Hi or Lo · Readings outside the measuring range (too high, too ·

·

Testing the instrument
function: Test: ok does
not light up · Clean sensing electrodes and contacts on the top
of the protection cap.

· If the error message appears again, send the

Meas. electrodes defective/
worn · Send instrument to Testo customer service.

The material‘s measured moisture content is relative to the dry
weight (0% moisture) of the relevant material. The stored material
characteristic curves were determined using the Darr (wet and dry
weighing) method. The specified measuring ranges are derived
from this.

Conversion to percent by weight

Percent by weight = (wet weight-dry weight) * 100 / dry weight

Example

Wet weight: 180 g
Dry weight: 150 g
Percent by weight: (180 - 150) * 100 / 150 = 20%

Conversion to water content

Water content % = (wet weight - dry weight) * 100 / wet weight

Example

Wet weight: 180 g
Dry weight: 150 g
Water content %: (180 - 150) * 100 / 180 = 16.6%

low): Readings outside the measuring range (too
high, too low): for materials that have not been
specially dried or moistened, the measurement
results should always be within the measuring range.

Residual capacity <10 min: Change batteries.

instrument to Testo Customer Service.

de

es fr en

it

pt

sv

nl

??

??

18

Tips and assistance

What constitutes dry, or at risk, or damp?
The values indicated serve as guideline figures for assessing the
materials. The values are typical inner area values

Characteristic curve Material Dry At risk Damp /

very damp

Characteristic curve 1
or 2 inside heated

Characteristic curve 1
or 2 inside unheated

Characteristic curve 3 Cement screed < 3 3...5 > 5

Characteristic curve 3 Concrete < 2.2 2.2...4.4 > 4.4

Characteristic curve 4 Anhydrite screed < 0.5 0.5...1 > 1

Characteristic curve 5 Cement mortar < 3 3...5 > 5

Characteristic curve 6 Lime mortar < 2 2...4 > 4

Characteristic curve 6 Gypsum < 2 2...4 > 4

Characteristic curve 7 Brick < 1 1...3 > 3

Beech, fir, larch... < 12 12...15 > 15

Oak, pine, maple

wood...

< 15 15...20 > 20

Guideline values for the installation moisture of wood, which sets
in as an average after a certain period in use-status (DIN 1052-1
(4/88) Para. 4.2.1.):

Char. curve Application area Wood humidity in % by weight

1 or 2 buildings closed on all sides with heating 9 ± 3
1 or 2 buildings closed on all sides without heating 12 ± 3
1 or 2 roofed open buildings 15 ± 3
1 or 2 constructions which are open to the weather on all sides 18 ± 6

If we could not answer your question, please contact your dealer
or Testo Customer Service. For contact details, please visit www.
testo.com/service-contact.

.

Instructions succinctes testo 606-1

19

Instructions succinctes testo 606-1

À Capot de protection: position de

rangement

Á Électrodes de mesure
 Affichage
à Touches de fonction
Ä Compartiment pile (au dos)
Å Contacts de la résistance de

contrôle

 ÆListe des matériaux

paramétrables à coller dans la
partie intérieure du capot de
protection

Paramétrage
L’appareil est éteint > Maintenez la touche enfoncée pendant

2 s > Sélectionnez avec ( ), confirmez avec ( ) :

Fonction Auto Off : OFF, ON

Allumer l’appareil
Appuyez brièvement sur .

Allumer l’éclairage de l’écran (pendant 10 s)
L’appareil est allumé > Appuyez sur .

Sélectionner le mode d’affichage
L’appareil est allumé > Sélectionnez avec :

Valeur actuelle > Hold : les valeurs sont conservées

Éteindre l’appareil
L’appareil est allumé > Maintenez la touche enfoncée pendant

2 s.

de

enfres

it

pt

sv

nl

??

??

Sécurité et environnement

20

Sécurité et environnement

Concernant ce document

Veuillez, attentivement, prendre connaissance de ce document

>

et familiarisez-vous avec le maniement du produit avant de
l‘utiliser. Conservez-le à portée de main afin de pouvoir y
recourir en cas de besoin. Remettez cette documentation aux
utilisateurs ultérieurs de ce produit.

Veuillez tenir compte en particulier des informations mises en

>

évidence par les symboles suivants :

Accompagnées du mot Attention ! :

Signale les risques pouvant causer des blessures légères
ou des dommages lorsque les mesures de précaution
indiquées ne sont pas respectées.

Remarque importante.

Éviter les dommages corporels / matériels

Utilisez toujours le produit conformément à l‘usage prévu et

>

dans les limites des caractéristiques techniques. Ne faites pas
usage de la force.

Ne stockez jamais le produit conjointement avec des solvants,

>

des acides ou d‘autres substances agressives.

N‘effectuez que les travaux de maintenance et d‘entretien

>

décrits dans la documentation. Respectez les étapes
indiquées. Utilisez seulement des pièces de rechange d‘origine
Testo.

Protéger l‘environnement

Déposez les accus défectueux/les piles vides aux endroits

>

prévus à cet effet (points de collecte).

Renvoyez le produit chez Testo au terme de sa durée

>

d‘utilisation. Nous assurons une élimination respectueuse de
l‘environnement.

Description des appareils

21

Description des appareils

Fonctions et utilisation prévue

Le testo 606-1 est un appareil de mesure de l‘humidité des
matériaux. Il est généralement prévu pour la détermination du
taux d‘humidité des matériaux tels que le bois ou les matériaux
de construction.Le procédé utilisé est adapté pour une mesure
on-line permettant de savoir si le matériel testé doit encore être
séché. Le poids d’eau dans le matériau est ecprimé en % de la
masse.

Caractéristiques techniques

Caractéristiques de mesure

· Capteur :
Résistance électrique (mesure de la
conductivité)

· Grandeurs mesurables :
% d’humidité proportionnel à la masse
(bois, matériaux de construction)

· Plages de mesure :
Voir chapitre utilisation du produit

· Résolution :

0.1 %

· Précision appareil (à température
nominale de 22 °C, ±1 chiffre) :
Mesure de la conductivité ±1 %

· Fréquence de mesure :

0.5 s

Autres caractéristiques de l’appareil

· Type de protection : IP20

· Température d’utilisation :

-10...50 °C, 14...122 °F

· Température de stockage/transport :

-40...70 °C, -40...158 °F

· Alimentation électrique :
2 x 1,5 V type AAA

· Durée de vie des piles :
200 h (sans éclairage de l’écran)

· Dimensions :
119x46x25 mm / 4.69x1.81x0.98”
(incl. capot de protection)

· Poids : 90 g / 3.2 oz (incl. piles et capot
de protection)

Contrôles et homologations

· Ce produit répond aux exigences du certificat
de conformité de la directive 2014/30/UE

Garantie

· Durée : 2 ans, conditions de garantie : cf. site
Internet www.testo.com/warranty

de

es fr en

it

pt

sv

nl

??

??

Description du produit

22

Description du produit

Aperçu

À Capot de protection: position de

rangement

Á Électrodes de mesure

Attention ! Risque de

blessures par les
électrodes de mesure.



Fermer le capot de

>

protection en cas de non-
utilisation.

 Affichage
à Touches de fonction
Ä Compartiment pile (au dos)
Å Contacts de la résistance de

contrôle

 ÆListe des matériaux paramétrables à coller dans la partie intérieure

du capot de protection

Prise en main

ã Insérer les piles :

1 Ouvrez le compartiment pile : faites glisser le couvercle vers

le bas.

2 Insérez les piles (2 piles 1,5 V type AAA). Attention à la

polarité !

3 Fermez le compartiment pile : faites glisser le couvercle vers

le haut.

Utilisation du produit

ã Paramétrage (mode configuration) :

Fonctions paramétrables

· Fonction Auto Off : OFF (désactivée), ON (activée, l‘appareil s‘éteint

automatiquement 10 min après le dernier actionnement de touche)

1 Lors de l‘allumage de l‘appareil, maintenez la touche

enfoncée jusqu‘à ce que et s‘affichent (mode
configuration).

- La fonction paramétrable est affichée. Le paramètre
actuel clignote.

2 Appuyez plusieurs fois sur ( ) jusqu‘à ce que le

paramètre désiré clignote.

3 Appuyez sur ( ) pour confirmer la saisie.

- L‘appareil passe en mode mesure.

23

de

es fr en

it

pt

sv

nl

Utilisation du produit

Pour garantir des valeurs de mesure correctes :

· Répétez la mesure à plusieurs endroits. Le résultat de la
mesure peut varier en raison des différences de résistance
du bois dans le sens des fibres ou perpendiculairement à
celles-ci. Si les aiguilles de pénétration sont enfoncées dans
les fibres, les valeurs mesurées peuvent être légèrement
supérieures car la résistance du matériau est plus faible.

· La mesure n’est effectuée que jusqu’à la profondeur
maximale de pénétration des aiguilles dans le matériau.
Veuillez enfoncer les aiguilles de mesure le plus
profondément possible (4 à 5 mm).

· Pour mesurer l’humidité des combustibles, il est
recommandé de fendre la bûche avant la mesure et de
procéder à trois mesures à des endroits différents. Points de
mesure : un de chaque côté, éloignés de 5 cm des bords de
gauche et de droite, et un au centre de la bûche.

Pour éviter des erreurs de mesure au niveau de la température

et de l’humidité, éloignez les mains du capteur. Les valeurs
affichées dépendent fortement du type de matériaux, des
conditions ambiantes ainsi que du constructeur. S’agissant de
produits naturels, il est probable que pour des matériaux
identiques les charges soient différentes.

ã Allumer l’appareil :
 > Appuyez brièvement sur .

- Le mode mesure s’ouvre.

??

??

Utilisation du produit

24

ã Allumer l’éclairage de l’écran

3 L’appareil est allumé.

 > Appuyez sur .

- L’éclairage de l’écran s’éteint automatiquement 10 s
après le dernier actionnement de touche.

ã Paramétrer la courbe caractéristique du matériau :

L‘humidité du matériau s‘affiche sur la ligne supérieure de

l‘écran. Le symbole du matériau (bois) ou (matériau de
construction) ainsi que le numéro de matériau cor res pon­dant (voir l‘autocollant fourni à coller sur la face intérieure du
capot de protection) sont affichés.

Matériaux paramétrables Etendue de mesure

1. Hêtre, épicéa, mélèze, bouleau, cerisier, noyer 8.8...54.8 % de la masse

2. Chêne, pin, érable, frêne, Douglas, Meranti 7.0...47.9 % de la masse

3. Chape-ciment, béton 0.9...22.1 % de la masse

4. Chape d‘anhydrite 0.0...11.1 % de la masse

5. Mortier de ciment 0.7...8.6 % de la masse

6. Mortier de chaux , plâtre 0.6...9.9 % de la masse

7. Brique 0.1...16.5 % de la masse

> Appuyez plusieurs fois sur jusqu‘à ce que la courbe

caractéristique désirée s‘affiche.

ã Tester le fonctionnement de l‘appareil :

1 Appuyez plusieurs fois sur jusqu’à ce que Test: s‘allume.
2 Connectez les électrodes de mesure avec les contacts de

la résistance de contrôle situés sur le dessus du capot de
protection.

- Test clignote.

- Test: ok s‘allume : l‘appareil est prêt à fonctionner.

Test: ok ne s’allume pas: contrôle impossible, référez-

vous au chapitre „Conseils et dépannage“.

3 Appuyez sur pour revenir au menu de mesure.

ã Changer l’affichage de l’écran :

Affichages paramétrables

· Valeur actuelle

· Hold : Les valeurs sont conservées

> Appuyez sur jusqu‘à ce que l‘affichage désiré s‘affiche.
ã Éteindre l’appareil :

> Maintenez la touche enfoncée jusqu’à ce que l’affichage

s’éteigne.

Entretien du produit

25

Entretien du produit

â Changer les piles :

1 Ouvrez le compartiment pile : faites glisser le couvercle vers le

bas.

2 Retirez les piles vides et insérez-en des nouvelles (2 piles

1,5 V type AAA). Attention à la polarité !

3 Fermez le compartiment pile : faites glisser le couvercle vers

le haut.

â Nettoyer le boîtier :

> En cas de salissure, nettoyez le boîtier avec un linge humide

(eau savonneuse). N‘utilisez pas de solvants ni de produits
de nettoyage forts!

Conseils et dépannage

Questions et réponses

Question Causes possibles

Hi ou Lo · Valeurs de mesure en dehors de la plage de mesure

(trop élevées, trop basses) : Les résultats des
mesures doivent toujours se situer dans la plage
de mesure pour les matériaux n‘ayant pas subi de
processus de séchage ou d‘humidification spéciaux.

· Capacité restante <10 min : Changer les piles.

de

es fr en

it

pt

sv

nl

??

??

Tester le fonctionnement
de l‘appareil : Test: ok
ne s’allume pas · Nettoyer les électrodes de mesure et les contacts sur
le dessus du capot de protection.

· Message de défaut toujours présent :
Envoyer l‘appareil à notre SAV.

Électrodes de mesure
défectueuses/usées · Envoyer l‘appareil à notre SAV.

26

Conseils et dépannage

L’humidité mesurée des matériaux dépend du poids sec (0 %
d’humidité) du matériau concerné. Les courbes caractéristiques
enregistrées ont été déterminées selon la méthode gravimétrique
(humidification et séchage). Les plages de mesure indiquées en
résultent.

Conversion en pourcentage du poids

Pourcentage du poids = (poids humide - poids sec) * 100 / poids
sec

Exemple

Poids humide : 180 g
Poids sec : 150 g
Pourcentage du poids : (180 - 150) * 100 / 150 = 20 %

Conversion en teneur en eau

Teneur en eau en % = (poids humide - poids sec) * 100 / poids
humide

Exemple

Poids humide : 180 g
Poids sec : 150 g
Teneur en eau en % : (180 - 150) * 100 / 180 = 16,6 %

Conseils et dépannage

VQu‘est-ce qui es sec, douteux, humide ?

Les valeurs indiquées servent de référence pour évaluer l‘état
des matériaux. Il s‘agit de valeurs typiques pour des mesures à
l‘intérieur.

27

de

enfres

Courbe
caractéristique

Courbe caractéris­tique 1 ou 2, intérieur
chauffé

Courbe caractéristique
1 ou 2, intérieur non
chauffé

Courbe caractéris­tique 3

Courbe caractéris­tique 3

Courbe caractéris­tique 4

Courbe caractéris­tique 5

Courbe caractéris­tique 6

Courbe caractéris­tique 6

Courbe caractéris­tique 7

Matériau Sec Douteux Humide /

Très

humide

Hêtre, épicéa,

mélèze,...

Chêne, pin,

érable,...

Chape de ciment < 3 3...5 > 5

Béton < 2.2 2.2...4.4 > 4.4

Chape anhydrite < 0.5 0.5...1 > 1

Mortier de ciment < 3 3...5 > 5

Mortier de chaux < 2 2...4 > 4

Plâtre < 2 2...4 > 4

Brique < 1 1...3 > 3

< 12 12...15 > 15

< 15 15...20 > 20

Valeurs indicatives pour l’humidité d’installation du bois qui
s’ajuste en tant que moyenne après une certaine période
d’utilisation (DIN 1052-1 (4/88) parag 4.2.1).:

Courbe carac. Domaine d’application Humidité de bois %de la masset

1 ou 2 Constructions fermées sur tous côtés avec chauffage 9 ± 3
1 ou 2 Constructions fermées sur tous côtés sans chauffage 12 ± 3
1 ou 2 Constructions à toit ouvert 15 ± 3
1 ou 2 Constructions exposées au temps sur tous les côtés 18 ± 6

it

pt

sv

nl

??

??

Si nous ne pouvons pas répondre à vos questions : veuillez vous
adresser à votre revendeur ou au service après-vente Testo.
Vous trouverez nos coordonnées sur Internet, à l’adresse
www.testo.com/service-contact.

28

Instrucciones breves del testo 606-1

29

Instrucciones breves del testo 606-1

À Cubierta de protección: posición

de reposo

Á Electrodos de medición
 Visualizador
à Teclas de función
Ä Compartimento para pilas (parte

posterior)

Å Contactos de la resistencia de

comprobación

 ÆLista de materiales ajustables,

para pegar en la tapa de
protección

Efectuar los ajustes básicos
El instrumento está apagado > presionar durante 2 s >

seleccionar con ( ) confirmar con ( ):

Función Auto off: OFF, ON

Encender el instrumento
Pulsar .

Encender la iluminación del visualizador (durante 10 s)
El instrumento está encendido > pulsar .

Seleccionar modo de visualización
El instrumento está encendido > seleccionar con :

Valor de medición actual > Hold: se mantienen los valores de medición

Apagar el instrumento
El instrumento está encendido > presionar durante 2 s.

de

enfres

it

pt

sv

nl

??

??

30

Seguridad y medio ambiente

Seguridad y medio
ambiente

Indicaciones sobre este documento

Lea atentamente esta documentación y familiarícese con el

>

manejo del producto antes de utilizarlo. Guarde la presente
documentación en un lugar accesible de forma que se pueda
consultar cuando sea necesario. Entregue la documentación a
posteriores usuarios de este producto.

Preste especial atención a la información resaltada mediante

>

los siguientes símbolos:

Con la palabra ¡Atención!:

Esta información advierte de peligros que pueden
suponer leves lesiones corporales o materiales en caso
de que no se respeten las medidas de precaución
indicadas.

Indicación importante.

Evitar daños personales / materiales

Utilizar el producto sólo de acuerdo con el uso previsto y

>

observando los parámetros predeterminados que figuran en
los datos técnicos. No forzar el instrumento.

No almacenar nunca el producto junto con disolventes, ácidos

>

u otras substancias agresivas.

Realizar únicamente los trabajos de mantenimiento que vienen

>

descritos en la documentación respetando siempre los pasos
indicados. Utilizar solamente piezas de repuesto originales de
Testo.

Protección del medio ambiente

Llevar las baterías averiadas y las pilas agotadas a los puntos

>

de recogida previstos al efecto.

Enviar el producto a Testo al término de su vida útil. Nosotros

>

nos ocuparemos de eliminarlo ecológicamente.

Atención: su producto está marcado con este símbolo.
Significa que los productos eléctricos y electrónicos

usados no deberían mezclarse con los residuos
domésticos generales. Existe un sistema de recogida
independiente para estos productos.

Descripción de los instrumentos

31

Descripción de los
instrumentos

Funciones y aplicación

El testo 606-1 es un instrumento de medición de la humedad
de los materiales. Se utiliza generalmente para determinar la
cantidad de humedad presente en la madera o en los materiales
de construc ción. La medición obtenida es adecuada para
determinar si el material se está secando o no. La humedad del
material se muestra en % en peso.

Datos técnicos

Datos técnicos

· Sensor:
Resistencia eléctrica (medición de la
conductividad)

· Parámetros de medición:
humedad del material en % en peso
(madera, materiales de construcción)

· Rangos de medición:
ver el capítulo Utilizar el Producto

· Resolución:
0,1%

· Exactitud (a temperatura nominal de
22 °C, ±1 dígito):
Medición de la conductividad ±1%

· Frecuencia de medición:
0,5 s

Otros datos del instrumento

· Clase de protección: IP20

· Temperatura ambiental:

-10 - 50 °C; 14 - 122 °F

· Temperatura de almacenaje/transporte:

-40 - 70 °C; -40 - 158 °F

· Alimentación:
2 pilas de 1,5 V, tipo AAA

· Vida útil de las pilas:
200 h (sin iluminación del visualizador)

· Medidas:
119x46x25 mm / 4.69x1.81x0.98”
(incl. pilas y cubierta de protección)

· Peso: 90 g / 3.2 oz (incl. pilas y
cubierta de protección)

Comprobaciones y homologaciones

· De acuerdo a la certificación de conformidad
este producto cumple las normativas
conforme a 2014/30/UE.

Garantie

· Duración: 2 años, condiciones de garantía:
ver página de internet
www.testo.com/warranty

de

es fr en

it

pt

sv

nl

??

??

Descripción del producto

32

Descripción del producto

Vista general

À Cubierta de protección: posición

de reposo

Á Electrodos de medición

¡Atención! Peligro de

lesiones provocadas por
los electrodos de
medición.



Colocar la cubierta de

>

protección cuando no se
esté utilizando el
instrumento.

 Visualizador
à Teclas de función
Ä Compartimento para pilas (parte

posterior)

Å Contactos de la resistencia de

comprobación

 ÆLista de materiales configurables,

para pegar en la tapa de
protección

Primeros pasos

ã Colocar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa.
2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la

polaridad.

3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.

Utilizar el producto

ã Efectuar los ajustes básicos (modo de configuración):

Funciones ajustables

· Función Auto off: OFF (desconectado), ON (conectado; el instrumento se

desconecta automáticamente 10 minutos después de la última pulsación de
cualquier tecla).

1 Al encender el instrumento, presionar hasta que

aparezca y en el visualizador (modo de
configuración).

- Se mostrará la función que se puede ajustar. El ajuste
actual parpadea.

2 Pulsar ( ) varias veces hasta que parpadee el ajuste

deseado.

3 Pulsar ( ) para confirmar la entrada.

- El instrumento cambia al modo de medición.

33

de

es fr en

it

pt

sv

nl

Utilizar el producto

Para garantizar la obtención de valores de medición correctos:

· Repetir la medición en diferentes situaciones. Debido a
las diferentes resistencias de la madera en el sentido de o
transversalmente a las fibras, el resultado de la medición
puede verse afectado. Si las agujas de penetración se
insertan en el sentido de las fibras, pueden resultar valores
ligeramente más altos, ya que la resistencia del material es
menor.

· La medición se realiza solo hasta la profundidad en
la que se encuentran las agujas de penetración en el
material. Introduzca las agujas de medición con la máxima
profundidad posible (4 a 5 mm).

· Al medir la humedad en combustibles se recomienda partir el
trozo de madera antes de la medición y efectuar esta en tres
puntos. Puntos de medición: a 5 cm de los bordes de corte
derecho e izquierdo respectivamente y uno en el centro de la
madera

Los valores obtenidos dependen en gran parte del material y el

fabricante, y de las condiciones ambiente. Dada la naturaleza
de los materiales, estos pueden variar según el lote.

ã Encender el instrumento:

> Pulsar .

- Se inicia el modo de medición.

ã Encender la iluminación del visualizador:

??

??

Utilizar el producto

34

3 El instrumento está encendido.

Pulsar .

>

- La iluminación del visualizador se apaga
automáticamente 10 segundos después de la última
pulsación de cualquier tecla.

ã

Ajustar la curva característica del material:

La humedad del material se muestra en la línea superior del

visualizador. Aparece el símbolo del material (madera) o

(material de construcción) junto con el número de
material correspondiente (véase la pegatina que se adjunta
para la parte interior de la cubierta de protección).

Materiales configurables

1. haya, pícea, alerce, abedul, cerezo, nogal 8.8...54.8 % en peso

2. roble, pino, arce, fresno, abeto de Douglas, meranti 7.0...47.9 % en peso

3. solado de cemento, hormigón 0.9...22.1 % en peso

4. solado de anhidrita 0.0...11.0 % en peso

5. mortero de cemento 0.7...8.6 % en peso

6. mortero de cal, yeso 0.6...9.9 % en peso

7. ladrillo 0.1...16.5 % en peso

>

Pulsar

varias veces hasta que aparezca la curva

Rango de medición

característica del material deseada.

Comprobar el funcionamiento del instrumento:

ã

1 Pulsar varias veces hasta que hasta que Test: se ilumine.
2 Conectar los electrodos de medición con los contactos

de la resistencia de comprobación situados en la parte
superior de la cubierta de protección.

- Test parpadea.

- Test: ok se ilumina: el instrumento funciona

correctamente.

Test: ok no se ilumina: no se puede realizar la

comprobación, véase el capitulo „Consejos y ayuda“.

Pulsar para volver al menú de medición.

3

ã Cambiar el modo de visualización:

Modos de visualización ajustables

· Valor de medición actual

· Hold: se mantienen los valores de medición

Pulsar hasta que aparezca el modo de visualización

>
deseado.

ã Apagar el instrumento:

Presionar hasta que se apague el visualizador.

>

Mantenimiento del producto

35

Mantenimiento del
producto

â Cambiar las pilas:

1 Abrir el compartimento para pilas: deslizar hacia abajo la

tapa.

2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5

V, tipo AAA). Respetar la polaridad.

3 Cerrar el compartimento para pilas: deslizar hacia arriba la

tapa.

â Limpiar la carcasa:

> Limpiar la suciedad de la carcasa con un paño húmedo

(agua jabonosa). No utilizar productos de limpieza o
disolventes agresivos.

Consejos y ayuda

Problemas y soluciones

Problema Posibles causas/soluciones

Hi o Lo ·

· Capacidad restante <10 min: cambiar las pilas.

Lecturas fuera del rango de medición (demasiado
altas o demasiado bajas): Los resultados de medición
en materiales que no han sido especialmente
secados o humedecidos deberían situarse dentro del
rango de medición.

de

es fr en

it

pt

sv

nl

??

??

Comprobar el funcionamiento
del instrumento: Test: ok
no se ilumina · Limpiar los electrodos de medición y los contactos
situados en la parte superior de la cubierta de protección.

· El mensaje de error vuelve a aparecer: enviar el
instrumento al Servicio Técnico de Testo.

Electrodos de medición
averiados/desgastados · Enviar el instrumento al Servicio Técnico de Testo.

36

Consejos y ayuda

La humedad de material medida hace referencia al peso de
la materia seca (humedad 0 %) del material respectivo. Las
curvas características de material almacenadas se determinaron
utilizando el método de análisis gravimétrico (de humedad y
secado). De este se derivan los rangos de medición indicados.

Conversión a porcentajes de peso

Porcentajes de peso = (materia húmeda - materia seca) * 100 /
materia seca

Ejemplo

Materia húmeda: 180 g
Materia seca: 150 g
Porcentajes de peso: (180 - 150) * 100 / 150 = 20 %

Conversión a contenido de agua

Contenido de agua-% = (materia húmeda - materia seca) * 100 /
materia húmeda

Ejemplo

Materia húmeda: 180 g
Materia seca: 150 g
Contenido de agua-% : (180 - 150) * 100 / 180 = 16,6 %

Consejos y ayuda

37

¿Qué es seco, cuestionable, húmedo?
Los valores indicados sirven como valores orientativos para
la evaluación de materiales. Se trata de valores típicos para
interiores.

Curva característica Materia seco cuestion-

able

Curva característica 1
calefaccionado interi­ormente

Curva característica 2
interior sin calefac­cionar

Curva característica 3 cemento < 3 3...5 > 5

Curva característica 3 Concreto < 2.2 2.2...4.4 > 4.4

Curva característica 4 anhidrita < 0.5 0.5...1 > 1

Curva característica 5 mortero de

Curva característica 6 mortero de cal < 2 2...4 > 4

Curva característica 6 Yeso < 2 2...4 > 4

Curva característica 7 ladrillo < 1 1...3 > 3

haya, pícea,

alerce...

roble, pino,

arce...

cemento

<12 12...15 > 15

< 15 15...20 > 20

< 3 3...5 > 5

húmedo /

muy

húmedo

Valores orientativos para la humedad en instalaciones de madera,
que estabiliza como promedio después de un periodo de uso
(DIN 1052-1 (4/88) Para. 4.2.1.):

Curvas car. Area de aplicación Humeda de la madera en

1 ó 2 estructuras cerradas con calefacción 9 ± 3
1 ó 2 estructuras cerradas sin calefacción 12 ± 3
1 ó 2 estructuras abiertas techadas 15 ± 3
1 ó 2 estructuras a 4 vientos 18 ± 6

de

enfres

it

pt

sv

nl

??

??

Si no hemos podido resolver sus dudas, por favor, póngase
en contacto con su distribuidor más cercano o con el Servicio
Técnico de Testo. Encontrará los datos de contacto en la página
de internet www.testo.com/service-contact.

38

Guida rapida testo 606-1

39

Guida rapida testo 606-1

À Coperchio di

protezione: posizione aperta

Á Elettrodi di misura
 Display
à Tasti di comando
Ä Vano batteria (lato posteriore)

Å Contatti della resistenza di

controllo

 ÆList of settable materials, for

sticking into the protective cap

Regolazioni base
Lo strumento è spento > mantenere premuto 2s > selezionare

con ( ), confermare con ( ):

Funzione Auto Off: OFF, ON

Accendere lo strumento
Premere .

Accendere l’illuminazione display (per 10s)
Lo strumento è acceso > premere .

Selezionare la modalità visualizzazione
Lo strumento è acceso > con selezionare:

Lettura attuale > Hold: I valori misurati rimangono visualizzati

Spegnere lo strumento
Lo strumento è acceso > premere per 2s.

de

enfres

it

pt

sv

nl

??

??

Sicurezza e ambiente

40

Sicurezza e ambiente

In questo manuale

Leggere attentamente il presente manuale per acquisire

>

familiarità con lo strumento prima della messa in funzione.
Conservare il manuale a portata di mano per consultarlo
in caso di necessità. Consegnare il presente manuale al
successivo utente dello strumento.

Osservare attentamente le informazioni accompagnate dai

>

seguenti simboli:

Con il simbolo Cautela!:

si segnala un pericolo che può provocare lesioni o danni
non gravi se non si osservano le precauzioni indicate.

Note importanti.

Evitare danni personali / e materiali

Utilizzare lo strumento solo per gli scopi previsti e

>

conformemente ai parametri indicati nei dati tecnici. Non
forzare lo strumento.

Non stoccare lo strumento insieme a solventi, soluzioni acide o

>

altre sostanze aggressive.

Eseguire esclusivamente gli interventi di manutenzione e

>

riparazione descritti nel manuale, rispettando le fasi di lavoro
descritte. Utilizzare solo parti di ricambio originali Testo.

Proteggere l‘ambiente

Smaltire le batterie ricaricabili difettose o le batterie esaurite

>

negli appositi contenitori.

Rispedire lo strumento direttamente a Testo al termine della

>

sua vita operativa. Testo provvederà a smaltirlo nel rispetto
dell‘ambiente.

Descrizione delle prestazioni

41

Descrizione delle prestazioni

Funzioni e utilizzo

Testo 606-1 è uno strumento di misurazione dell‘umidità dei
materiali. Lo scopo di utilizzo più comune è il controllo del
contenuto di umidità nel legno o nei materiali edili. La procedurea
di misura viene usata per controllare se è in atto un processo di
essiccazione del materiale. L’umidità viene visualizzata in % di
peso.

L‘umidità misurata si riferisce al peso del campione secco
(umidità 0 %) del relativo materiale. Le curve caratteristiche
dei materiali memorizzate nello strumento sono state create
sulla base del metodo della doppia pesata (prima e dopo
l‘essiccazione), dal quale derivano le fasce di misura specificate.

Percentuale in peso/volume = (peso del campione umido - peso
del campione secco) × 100 / peso del campione secco

Esempio
Peso del campione umido: 180 g
Peso del campione secco: 150 g

Percentuale in peso/volume:(180 - 150)*100 / 150 = 20 %

Dati tecnici di misurazione

Dati tecnici di misurazione

· Sensore:
Unità di misura:
resistenza elettrica (misurazione
conduttività)

· Unità di misura:
umidità in % di peso (legno, materiali
da costruzione)

· Campo di misura:
Vedi capitolo Utilizzare il prodotto·

· Risoluzioni:

0.1 %

· Precisione (a temperatura nominale
22 °C, ±1 Digit):
misurazione conduttività ±1%

· Velocità di misurazione:

0.5 s

Altri dati

· Classe di protezione: IP20

· Condizioni ambientali:

-10...50 °C, 14...122 °F

· Condizioni di stoccaggio/trasporto:

-40...70 °C, -40...158 °F

· Alimentazione:
2 x 1,5 V Tipo AAA

· Durata batteria:
200 h (senza illuminazione display)

· Dimensioni:
119x46x25 mm / 4.69x1.81x0.98”
(incl. coperchio di protezione)

· Peso: 90 g / 3.2 oz (incl. batterie e
coperchio di protezione)

Prove e omologazioni

· Come dichiarato nel certificato di
conformità, questo strumento soddisfa
la direttiva 2014/30/UE.

Garanzia

· Durata: 2 anni, condizioni di garanzia:
vedere il sito internet
www.testo.com/warranty

de

es fr en

it

pt

sv

nl

??

??

Descrizione del prodotto

42

Descrizione del prodotto

Panoramica

À Coperchio di

protezione: posizione aperta

Á Elettrodi di misura

Cautela! Pericolodi lesioni

a causa degli elettrodi di
misura.



In fase di inutilizzo, inserire

>

il coperchio di protezione.

 Display
à Tasti di comando
Ä Vano batteria (lato posteriore)
Å Contatti della resistenza di

controllo

 ÆLista dei materiali, da attaccare

sul coperchio protettivo

Prima di utilizzare lo
strumento

ã Inserire le batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio

della batteria.

2 Inserire le batterie (2x 1,5V tipo AAA). Fare attenzione alle

polarità!

3 Chiudere il vano batteria: chiudere il coperchio.

ã Regolazioni base (modalità configurazione):

Funzioni regolabili

· Funzione Auto Off: OFF, ON (acceso - se nessun tasto viene attivato, lo

strumento si spegne automaticamente dopo 10 minuti)

Utilizzare il prodotto

43

1 All‘accensione dello strumento, tenere premuto finché

sul display non compare e (modalità configurazione).

- Viene visualizzata la funzione regolabile. L‘impostazione
attuale lampeggia.

2 Premere più volte ( ), finché l‘impostazione desiderata

non lampeggia.

3 Premere ( ) per confermare l‘inserimento.

- Lo strumento passa alla modalità di misura.

Utilizzare il prodotto

Per garantire letture corrette:

· RRipetere la misura in più punti. Il risultato della misura può
variare a causa della diversa resistenza del legno con flusso
parallelo o perpendicolare alle fibre. Se i puntali vengono
inseriti nel flusso parallelo alle fibre, possono risultare valori
più alti perché la resistenza nel materiale in quel punto è
inferiore.

· La misura avviene solo sino alla profondità alla quale sono
stati inseriti i puntali. Inserire i puntali alla massima profondità
possibile (da 4 a 5 mm).

· In caso di misura dell’umidità in materiali combustibili, si
consiglia di spaccare il ceppo prima di effettuare la misura e
di misurare in tre punti. Punti di misura: a 5 cm di distanza
da ciascun bordo di taglio (sinistro e destro) e una volta nel
centro del ceppo.

I valori visualizzati sono fortemente dipendenti dal materiale

usato e dalle condizioni ambiente . Essendo i materiali naturali,
lo stesso materiale può variare da lotto a lotto.

ã Accendere lo strumento:

> Premere .

- La modalità di misura si attiva.

ã Accendere l’illuminazione del display

3 Lo strumento è acceso.

> Premere .

- L’illuminazione del display si spegne automaticamente
dopo 10 secondi dall’ultima attivazione di un tasto.

de

es fr en

it

pt

sv

nl

??

??

Utilizzare il prodotto

44

ã Impostare la linea caratteristica del materiale:

L‘indicazione dell‘umidità del materiale compare nel rigo

superiore del display. Viene visualizzato il simbolo del
materiale (legno) o (materiale edile) con il relativo
codice (vedi adesivo allegato per l‘interno del coperchio di
protezione).

Materiali impostabili Campo di misura

1. Faggio, abete rosso, larice, betulla, ciliegio, noce 8.8...54.8 % in peso

2. Quercia, pino, acero, frassino, douglas, meranti 7.0...47.9 % in peso

3. Pavimento con cemento, calcestruzzo 0.9...22.1 % in peso

4. Pavimento con anidrite 0.0...11.0 % in peso

5. Malta di cemento 0.7...8.6 % in peso

6. Malta di calce, gesso 0.6...9.9 % in peso

7. Mattone 0.1...16.5 % in peso

> Premere ripetutamente , fino a visualizzare la linea

caratteristica desiderata.

ã Verificare il funzionamento dell‘apparecchio:

1 Premere ripetutamente , fino a visualizzare Test:.
2 Collegare gli elettrodi di misura con i contatti della resistenza

di prova sul lato superiore del coperchio di protezione.

- Test lampeggia.

- Test: ok si illumina: strumento funzionante.

Test: ok non si illumina: test non possibile, vedere

capitolo ‘Consigli e risoluzione dei problemi’.

3 Premendo , si ritorna al menu di misurazione

ã Cambiare la modalità del display:

Modalità regolabili

· Lettura attuale

· Hold: I valori misurati rimangono visualizzati

> Premere fino a visualizzare la modalità desiderata.
ã Spegnere lo strumento:

> Tenere premuto finché il display non si spegne.

Manutenzione del prodotto

45

Manutenzione del prodotto

â Sostituzione delle batterie:

1 Aprire il vano batterie: spingere verso il basso il coperchio

della batteria.

2 Smaltire le batterie usate e inserire le batterie nuove

(2x 1,5 V tipo AAA). Fare attenzione alle polarità!

3 Chiudere il vano batteria: chiudere il coperchio.

â Pulizia dell‘alloggiamento:

> Pulire l‘alloggiamento con un panno umido (acqua

saponata). Non utilizzare detergenti aggressivi o solventi!

Consigli e risoluzione dei
problemi

Domande e risposte

Domanda Possibile causa / Soluzioni

Hi o Lo

alti, troppo bassi): nei materiali che non sono stati
essiccati o umidificati tramite processi speciali, i
risultati dovrebbero sempre rientrare nella fascia di

misura

· capacità residua <10 min: sostituire le batterie:

·I valori non rientrano nella fascia di misura (troppo

de

es fr en

it

pt

sv

nl

??

??

Verificare il funzionamento
dell‘apparecchio: Test: ok
non si illumina · pulire gli elettrodi e i contatti sulla superficie del
coperchio di protezione.

· messaggio di errore ripetuto inviare lo strumento

Elettrodi di misura guasti/
logorati · inviare lo strumento all‘assistenza clienti Testo.

all‘assistenza clienti Testo.

46

Consigli e risoluzione dei problemi

L’umidità misurata si riferisce al peso del campione secco
(umidità 0 %) del relativo materiale. Le curve caratteristiche
dei materiali memorizzate nello strumento sono state create
sulla base del metodo della doppia pesata (prima e dopo
l’essiccazione), dal quale derivano le fasce di misura specificate.

Conversione in percentuali in peso

Percentuale in peso/volume = (peso del campione umido – peso
del campione secco) × 100 / peso del campione secco

Esempio

Peso del campione umido: 180 g
Peso del campione secco: 150 g
Percentuale in peso/volume: (180 - 150) × 100 / 150 = 20 %

Conversione in tenore d’acqua

% tenore d’acqua = (peso del campione umido – peso del
campione secco) * 100 / peso del campione umido

Esempio

Peso del campione umido: 180 g
Peso del campione secco: 150 g
% tenore d’acqua: (180 - 150) * 100 / 180 = 16,6 %

Consigli e risoluzione dei problemi4849

47

Cosa è secco, dubbio, umido?
I seguenti valori sono valori indicativi per la valutazione dei
materiali. Si tratta di valori tipici validi per interni.

Curva caratteristica Materiale Secco Dubbio Umido /

Molto

umido

Curva caratteristica 1
Legno riscaldato
internamente

Curva caratteristica 2
Legno non riscaldato
internamente

Curva caratteristica 3 Massetto cemen-

Curva caratteristica 3 Calcestruzzo < 2.2 2.2...4.4 > 4.4

Curva caratteristica 4 Massetto anid-

Curva caratteristica 5 Malta cementizia < 3 3...5 > 5

Curva caratteristica 6 Malta di calce < 2 2...4 > 4

Curva caratteristica 6 Gesso < 2 2...4 > 4

Curva caratteristica 7 Mattone < 1 1...3 > 3

Faggio, abete

rosso, larice...

Rovere, pino,

acero...

tizio

ritico

<12 12...15 > 15

< 15 15...20 > 20

< 3 3...5 > 5

< 0.5 0.5...1 > 1

Le linee guida sui valori dell’umidità per il legno installato,
impostato come una media ad un determinato stato di usura
(DIN 1052-1 (4/88) Para. 4.2.1.):

N° curva Area di applicazione Umidità del legno in % in peso

1 o 2 Edificio chiuso su tutti i lati con riscaldamento 9 ± 3
1 o 2 Edificio chiuso su tutti i lati senza riscaldamento 12 ± 3
1 o 2 Edificio con copertura, senza pareti 15 ± 3
1 o 2 Costruzioni aperte alle intemperie su tutti i lati 18 ± 6

de

enfres

it

pt

sv

nl

??

??

Se la sua domanda non ha ricevuto risposta: rivolgersi al proprio
rivenditore o al servizio assistenza Testo. Per le informazioni di
contatto vedere il sito internet www.testo.com/service-contact.

Breve introdução testo 606-1

Breve introdução testo 606-1

À Tampa de protecção: posição de

encaixe

Á Eléctrodos de medição
 Visor
à Botões de comando
Ä Compartimento para as pilhas

(na parte de trás)

Å Contactos da resistência de teste

 ÆLista de materiais seleccionáveis,

para fixar na tampa protetora

Ajustes de funcionamento básicos
O instrumento está desligado > Manter a tecla carregada

durante 2 segundos > Seleccionar através de ( ) e confirmar
através de ( ):

Função de desligar automático: OFF, ON

Ligar o instrumento
Carregar em .

Ligar a iluminação do visor (durante 10 segundos)
O instrumento está ligado > Carregar em .

Seleccionar o modo de visualização
O instrumento está ligado > Seleccionar através de :

Valor de medição actual > Hold: mantêm-se os valores de medição

Desligar o instrumento
O instrumento está ligado > Manter a tecla pressionada

durante 2 segundos.

de

enfres

it

pt

sv

nl

??

??

50

Segurança e meio ambiente

Segurança e meio
ambiente

Sobre esta documentação

Leia com atenção toda a documentação e familiarize-se com o

>

manuseamento do produto antes de o utilizar. Mantenha esta
documentação à mão, de modo a poder consultá-la sempre
que necessário. Entregue-a aos próximos utilizadores deste
produto.

Tenha especialmente em conta as informações realçadas

>

pelos seguintes símbolos:

Com a palavra de advertência Precaução!:

Chama a atenção para perigos que podem provocar
ferimentos ligeiros ou danos materiais, caso não leve a
cabo as medidas de precaução indicadas.

Informação importante.

Evitar danos pessoais/danos materiais

Utilizar o produto apenas de forma apropriada e de acordo

>

com a sua finalidade, dentro dos parâmetros mencionados no
capítulo „Dados Técnicos“. Não aplicar força.

Nunca guardar este produto junto de dissolventes, ácidos ou

>

outros materiais agressivos.

Levar a cabo apenas as tarefas de manutenção descritas na

>

documentação. Ao fazê-lo, respeitar os passos indicados.
Utilizar apenas peças de substituição originais Testo.

Protecção do meio ambiente

Deitar fora as pilhas recarregáveis avariadas e as pilhas gastas

>

nos pontos de recolha previstos para tal.

Enviar o produto à Testo após este ter chegado ao fim da

>

sua vida útil. Nós nos encarregaremos da sua eliminação
ecológica.

Especificações

51

Especificações

Funções e uso

O testo 606-1 é um instrumento de medição da humidade do
material. Este instrumento utiliza-se normalmente para determinar
o teor de humidade em materiais como a madeira ou materiais de
construção.O procedimento de medição utilizado é apropriado
para que a medições gerais para determinar quando o material
está seco. A humidade do material é dada em % por peso.

Dados técnicos

Dados técnicos de medição

· Sensor:
Resistência eléctrica (medição da
conductividade)

· Parâmetros:
% humidade por peso de material
(madeira, materiais de construção)

· Gamas de medição:
Ver o capítulo Usando o produto

· Resoluções:

0.1 %

· Exactidões (com temperatura nominal
de 22 °C, ±1 dígito):
Medição da conductividade ±1%

· Taxa de medição:

0.5 s

Outros dados do instrumento

· Tipo de protecção: IP20

· Temperatura do ambiente:

-10...50 °C, 14...122 °F

· Temperatura de armazenamento/
transporte:

-40...70 °C, -40...158 °F

· Alimentação de tensão:
2x 1,5V tipo AAA

· Autonomia da pilha:
200 h (iluminação do visor apagada)

· Dimensões:
119x46x25mm / 4.69x1.81x0.98”
(incluindo tampa de protecção)

· Peso: 90g / 3.2 oz (incluindo pilhas e
capa de protecção)

Verificações e autorizações

· Este produto cumpre as directivas
segundo 2014/30/UE, de acordo com a
certificação de conformidade.

Garantia

· Duração: 2 anos, condições de
garantia: ver www.testo.com/warranty

de

es fr en

it

pt

sv

nl

??

??

52

Descrição do produto

Descrição do produto

Breve descrição

À Tampa de protecção: posição de

encaixe

Á Eléctrodos de medição

Precaução! Perigo de

ferimento através dos
eléctrodos de medição.



Quando não estiver a

>

utilizar, colocar a tampa de
protecção.

 Visor
à Botões de comando
Ä Compartimento para as pilhas

(na parte de trás)

Å Contactos da resistência de teste

 ÆLista de materiais seleccionáveis,

para fixar na tampa protetora

Os primeiros passos

ã Colocar as pilhas:

1 Abrir o compartimento para as pilhas: empurrar a tampa

para baixo.

2 Colocar pilhas (2x 1,5 V tipo AAA). Tenha em conta a

polaridade correcta.

3 Fechar o compartimento para as pilhas: fechar a tampa.

ã Ajustes de funcionamento básicos (modo de configuração):

Funções ajustáveis

· Função de desligar automático: OFF (desligar), ON (ligar; o instrumento desliga-

se automaticamente depois de 10 minutos sem carregar numa tecla)

Utilizar o produto

53

1 Ao ligar o instrumento, manter a tecla pressionada até

que surjam no visor os símbolos e (modo de
configuração).

- Pode visualizar-se a função ajustada. O actual ajuste
pisca.

2 Carregar várias vezes em ( ) até que o ajuste desejado

comece a piscar.

3 Carregar em ( ) para confirmar a indicação.

- O instrumento passa para o modo de medição.

Utilizar o produto

De modo a garantir valores de medição correctos:

· Repetir a medição em vários locais. O resultado de medição
pode ser influenciado pelas diferenças da resistência da
madeira com a fibra, ou transversalmente à fibra. Se as
agulhas forem espetadas no sentido das fibras, os valores
poderão ser ligeiramente superiores, uma vez que a
resistência no material é menor.

· Uma medição apenas é efectuada até à profundidade de
penetração das agulhas no material. Espetar as agulhas de
medição o mais profundo possível (4 a 5 mm).

· Nas medições da humidade em combustíveis, recomenda-se
que, antes da medição, o cavaco de madeira seja cortado a
meio e medido em três pontos. Pontos de medição: a 5 cm
dos bordos de corte esquerdo e direito e uma vez no centro
do cavaco.

Os valores indicados são altamente dependentes do material/

manufactura usado no edifício, e das condições ambiente.
Porque os materiais são naturais, os mesmos materiais podem
variar de grupo para grupo.

ã Ligar o instrumento:

> Carregar em .

- Inicia-se o modo de medição.

ã Ligar a iluminação do visor

3 O instrumento encontra-se ligado.

> Carregar em .

- A iluminação do visor apaga-se automaticamente depois
de 10 segundos sem carregar numa tecla.

de

es fr en

it

pt

sv

nl

??

??

Utilizar o produto

54

ã Ajustar a curva característica do material:

Esta mostra o símbolo do material (madeira) ou

(material de construção) juntamente com o respectivo
número do material (v. autocolante anexo para a parte
interior da tampa de protecção).

Materiais seleccionáveis Gama de medição

1. faia, abeto, larício, bétula, cerejeira, nogueira 8.8...54.8 % por peso

2. carvalho, pinheiro, ácer, freixo, abeto de douglas, 7.0...47.9 % por peso

meranti

3. pavimento de cimento, betão 0.9...22.1 % por peso

4. pavimento de anidrite 0.0...11.0 % por peso

5. argamassa de cimento 0.7...8.6 % por peso

6. argamassa de cal, gesso 0.6...9.9 % por peso

7. tijolo 0.1...16.5 % por peso

> Carregar várias vezes em até aparecer a curva

característica do material desejada.

ã Testar o funcionamento do instrumento:

1 Carregar várias vezes em até aparecer Test: aceso.
2 Ligar os eléctrodos de medição aos contactos da

resistência de teste na parte superior da tampa de
protecção.

- A palavra Test pisca.

- Test: ok está aceso: O instrumento está pronto para o

funcionamento.

Test: ok não está aceso: Não foi possível fazer o teste;

consulte o capítulo „Conselhos e assistência“.

3 Carregar em , voltar ao menu de medição

ã Alterar o modo de visualização do visor:

Modos de visualização ajustáveis

· Valor de medição actual

· Hold: mantêm-se os valores de medição

> Carregar em até aparecer o modo de visualização

desejado.

ã Desligar o instrumento:

> Manter a tecla carregada até que o visor se apague.

Manutenção do produto

55

Manutenção do produto

â Substituir as pilhas:

1 Abrir o compartimento para as pilhas: empurrar a tampa

para baixo.

2 Retirar as pilhas gastas e colocar as novas (2x 1,5 V tipo

AAA). Tenha em conta a polaridade correcta.

3 Fechar o compartimento para as pilhas: fechar a tampa.

â Limpar a carcaça:

> No caso de esta apresentar sujidade, limpar a carcaça com

um pano húmido (espuma de sabão). Não utilizar produtos
de limpeza ou solventes agressivos.

Conselhos e assistência

Perguntas e respostas

Pergunta Causas possíveis/Soluções

Hi ou Lo

(demasiado elevados, demasiado baixos): respeitar a
gama de medição permitida.

· Capacidade residual <10 minutos: substituir a pilha

·Valores de medição fora da gama de medição

de

es fr en

it

pt

sv

nl

??

??

Testar o funcionamento
do instrumento: Test: ok
não está aceso · Limpar os eléctrodos de medição e os contactos na
parte superior da tampa de protecção.

· Nova mensagem de erro: enviar o instrumento
ao serviço de assistência ao cliente Testo.

Eléctrodos de medição
têm defeito/gastos · Enviar o instrumento ao serviço de assistência

aocliente Testo.

56

Conselhos e assistência

A humidade do material medida é relativa ao peso seco (0 %
de humidade) do respectivo material. As curvas características
do material foram averiguadas através do método Darr-Wäge
(humidificação e secagem). As gamas de medição indicadas
guiam-se a partir disso.

Conversão para percentagens de peso

Percentagens de peso = (peso húmido - peso seco) * 100 / peso
seco

Exemplo

Peso húmido: 180 g
Peso seco: 150 g
Percentagens de peso: (180 - 150) * 100 / 150 = 20 %

Conversão para teor de humidade

Teor de humidade % = (peso húmido - peso seco) * 100 / peso
húmido

Exemplo

Peso húmido: 180 g
Peso seco: 150 g
Teor de humidade %: (180 - 150) * 100 / 180 = 16,6 %

Conselhos e assistência

57

O que é alarmante ou está seco e húmido?
Os valores indicados são valores de orientação para a avaliação
dos materiais. Trata-se de valores típicos para a área interior.

Curva característica Material Seco Alarmante Húmido /

muito

húmido

Curva característica 1
aquecimento interno

Curva característica 2
sem aquecimento
interno

Curva característica 3 Pavimento de

Curva característica 3 Betão < 2.2 2.2...4.4 > 4.4

Curva característica 4 Pavimento de

Curva característica 5 Argamassa de

Curva característica 6 Argamassa de

Curva característica 6 Gesso < 2 2...4 > 4

Curva característica 7 Tijolo < 1 1...3 > 3

Faia, abeto,

larício...

Carvalho, pin-

heiro, ácer...

cimento

anidrite

cimento

cal

<12 12...15 > 15

< 15 15...20 > 20

< 3 3...5 > 5

< 0.5 0.5...1 > 1

< 3 3...5 > 5

< 2 2...4 > 4

de

enfres

it

pt

sv

nl

??

??

Valores de referência para a humidade da instalação da madeira,
que se ajusta numa média após um determinado período de
utilização (DIN 1052-1 (4/88) de Parágrafo. 4.2.1.):

Curva caract. Área de aplicação % Humidade em madeira por peso

1 ou 2 Edifícios fechados em todos os lados com aquecimento 9 ± 3
1 ou 2 Edifícios fechados em todos os lados sem aquecimento 12 ± 3
1 ou 2 Edifícios com telhado aberto 15 ± 3
1 ou 2 construções que estão abertas ao ambiente em todos os lados 18 ± 6

Se não respondermos às suas questões, por favor contacte
oseu distribuidor ou o Serviço Técnico da Testo.Para detalhes de
contactos, por favor visite www.testo.com/service-contact

58

Êðаткая èíстðукöèя testo 606-1

59

Êðаткая èíстðукöèя testo 606-1

À Çаùèтíûé ÷еõол

Á Êоíтактíûе ýлектðодû
 Äèсплеé
à Êíопкè упðавлеíèя
Ä Îтсек áатаðеé (сзадè)
Å Êоíтактû коíтðольíоãо

сопðотèвлеíèя

Æ Cпèсок устаíавлèваеìûõ

ìатеðèалов

Базовые настройки

Ïðèáоð вûклþ÷еí > íаæать è деðæать 2c > вûáðать ( ),
подтвеðдèть ( ):

Автовûклþ÷еíèе:: OFF, ON

Включение прибора

Íаæать .

Включение подсветки дисплея (на 10 сек)

Ïðèáоð вклþ÷еí > íаæать

Выбор режима отображения

Ïðèáоð вклþ÷еí > вûáðать :

Òекуùее зíа÷еíèе > Hold: Ôèксаöèя èзìеðеííûõ зíа÷еíèé

de

es fr en

it

pt

ru

nl

??

??

Выключение прибора:

Ïðèáоð вклþ÷еí >íаæать è деðæать 2с.

60

Áезопасíость è заùèта окðуæаþùеé сðедû

Áезопасíость è заùèта
окðуæаþùеé сðедû

Îá ýтоé èíстðукöèè

Ïоæалуéста вíèìательíо èзу÷èте íастояùуþ èíстðукöèþ пðед

>

теì как пðèступèть к ðаáоте с пðèáоðоì. Â дальíеéøеì, всеãда
деðæèте èíстðукöèþ “под ðукоé”. Åслè вû пеðедаете пðèáоð дðуãоìу
пользователþ, оáязательíо пеðедаéте еìу èíстðукöèþ.

Îáðатèте осоáое вíèìаíèе íа ðазделû, отìе÷еííûе сèìволаìè:

>

Ñлово Внимание!:

Ïðедупðеæдает о ðèске полу÷еíèя ôèзè÷ескоé тðавìû èлè
повðеæдеíèя пðèáоðа.

Âаæíая èíôоðìаöèя.

Áезопасíость пеðсоíала/пðèáоðа

Èспользуéте пðèáоð только по еãо пðяìоìу íазíа÷еíèþ è с

>

параметрами, указанными в спецификации прибора. Не используйте
силу.

Íе õðаíèте пðèáоð вìесте с ðасствоðèтеляìè, кèслотаìè è дðуãèìè

>

аãðессèвíûìè веùестваìè.

Îáслуæèваíèе è ðеìоíт пðèáоðа ðазðеøеí только в оáúеìе,

>

разрешенным данной инструкцией. Cоблюдайте порядок обслуживания.
Используйте только оригинальные запасные части Testo.

Çаùèта окðуæаþùеé сðедû

Óтèлèзèðуéте èспользоваííûе áатаðеéкè/аккуìулятоðû только в

>

спеöèальíо пðедíазíа÷еííûõ для ýтоãо ìестаõ.

 Îтпðавьте отслуæèвùèé своé сðок пðèáоð оáðатíо пðоèзводèтелþ

>

Testo,ãде позаáотятся о еãо áезопасíоé утèлèзаöèè.

Cпеöèôèкаöèя

61

Ñпеöèôèкаöèя

Îáласть пðèìеíеíèя

testo 606-1 - пðèáоð для èзìеðеíèя влаæíостè ìатеðèалов. Êак пðавèло
èспользуется для èзìеðеíèя влаæíостè деðева èлè стðоèтельíûõ
ìатеðèалов. Èспользуеìûé ìетод подõодèт для ýкспðесс аíалèза суøкè
ìатеðèалов. Âлаæíость ìатеðèалов отоáðаæается в % по ìассе.

Òеõíè÷ескèе даííûе

Данные измерений

· Ñеíсоðû:

Ýлектðè÷ескоãо сопðотèвлеíèя
(èзìеðеíèе пðоводèìостè), сеíсоð
влаæíостè Testo,
NTC-теìпеðатуðíûé сеíсоð

· Ïаðаìетðû:
% влаæíость ìатеðèала (деðево,

стðоéìатеðèалû)

· Äèапазоí èзìеðеíèя:

Ñì. ðаздел Раáота с пðèáоðоì.

· Ñазðеøеíèе:

0.1 %

· Òо÷íость (Ïðè 25 °C, ±1 öèôðа):

Âлаæíость ìатеðèала ±1 %,

· Measuring rate:

0.5сек, Âлаæíость: 1сек

Дополнительные данные

· Êласс заùèтû: IP20

· Âíеøíèе условèя:

-10...50 °C, 14...122 °F

· Óсловèя õðаíеíèя/тðаíспоðтèðовкè:

-40...70 °C, -40...158 °F

· Ïèтаíèе:

2x 1.5 V type AAA

· Ресуðс áатаðеé:

130 ÷ (áез подсветкè дèсплея)

· Разìеðû:

119x46x25ìì(с заùèтíûì ÷еõлоì)

· Âес: 90 ã (с áатаðеéкаìè è заùèтíûì

÷еõлоì)

Экспертиза и лицензиии

· Êак заявлеíо в сеðтèôèкате

соответствèя, ýтот пðèáоð
соответствует тðеáоваíèяì дèðектèвû
2014/30/EU.

Гарантия

· Ñðок ãаðаíтèè: 2 ãода. Óсловèя

ãаðаíтèè: сì. www.testo.ru/warranty

de

enfres

it

pt

ru

nl

??

??

62

Îпèсаíèе пðèáоðа

Îпèсаíèе пðèáоðа

Âíеøíèé вèд

Æ Cпèсок устаíавлèваеìûõ ìатеðèалов

À Çаùèтíûé ÷еõол

Á Êоíтактíûе ýлектðодû

Внимание! Îпасíость

íаíесеíèя тðавì
коíтактíûìè ýлектðодаìè!

Ïосле èспользоваíèя

>

пðèáоðа, íадеваéте
заùèтíûé ÷еõол.

 Äèсплеé
à Êíопкè упðавлеíèя
Ä Îтсек áатаðеé (сзадè)
Å Êоíтактû коíтðольíоãо

сопðотèвлеíèя

Ïодãотовка к ðаáоте

ãУстановка батареек:

1 Îткðоéте отсек áатаðеек, сдвèíув кðûøку отсека вíèз.

2 Óстаíовèте áатаðеéкè (2x 1.5 Â тèп AAA). Cоáлþдаéте поляðíость!

3 Çакðоéте отсек áатаðеек, задвèíув кðûøку.

ãБазовые настройки (конфигурация):

Изменяемые параметры

· Автовûклþ÷еíèе: OFF(âûêë), ON(âêë) (пðèáоð автоìатè÷ескè вûклþ÷èтся

÷еðез10 ìèíут после последíеãо íаæатèя íа кíопкè упðавлеíèя)

1 Ïðè вклþ÷еíèè пðèáоðа, íаæìèте è деðæèте пока è íе

появятся íа дèсплее (ðеæèì коíôèãуðаöèè).

- Îтоáðаæается èзìеíяеìûé паðаìетð. Ìèãает текуùая устаíовка.

2 Íаæìèте ( ) íесколько ðаз для вûáоðа íеоáõодèìоé устаíовкè.

3 Íаæìèте ( )для подтвеðæдеíèя устаíовкè.

- Ïðèáоð пеðеéдет в ðеæèì èзìеðеíèé.

Раáота с пðèáоðоì

63

Раáота с пðèáоðоì

Äля полу÷еíèя коððектíûõ èзìеðеíèé:

· Ïовтоðèте èзìеðеíèя в íесколькèõ то÷каõ. Разлè÷íое зíа÷еíèе сопðотèвлеíèя

деðева, вдоль èлè попеðек волокоí, ìоæет влèять íа ðезультат èзìеðеíèя.
Åслè коíтактíûе ýлектðодû вставлеíû вдоль волокоí, то èзìеðеííое зíа÷еíèе
ìоæет áûть íесколько вûøе, т.к. сопðотèвлеíèя ìатеðèала здесь íèæе.

·Èзìеðеíèя возìоæíû только пðè коíтактíûõ ýлектðодаõ, введеííûõ в

ìатеðèал. Âставляéте коíтактíûе ýлектðодû íа ìаксèìальíо возìоæíуþ
ãлуáèíу ( 4-5ìì).

Ïеðед èзìеðеíèеì ìассовоé влаãè дðов ðекоìеíдуется ðазðуáать èõ

íа ÷астè è пðоводèть èзìеðеíèя по тðеì то÷каì. Òо÷кè èзìеðеíèя: по
5 саíтèìетðов от левоãо è пðавоãо кðая кðоìке è одíа то÷ка в öеíтðе
полеíа.

Îтоáðаæаеìûе зíа÷еíèя íапðяìуþ завèсят от стðоèтельíоãо ìатеðèала

а такæе от еãо пðоèзводèтеля è от вíеøíèõ условèé. Ïоскольку
èзìеðяеìûе ìатеðèалû èìеþт пðèðодíое пðоèсõоæдеíèе, èõ своéства
ìоãут ðалè÷аться у ðазíûõ паðтèé.

ãВключение прибора:

 Íаæìèте .

>

- Ïðèáоð в ðеæèìе èзìеðеíèé.

ãВключение подсветки дисплея:

>

Ïðèáоð вклþ÷еí.

 Íаæìèте .

>

- Ïодсветка автоìатè÷ескè вûклþ÷èтся, еслè íе íаæèìать íа
кíопкè, ÷еðез 10 секуíд.

ãВыбор характеристических кривых

Âлаæíость ìатеðèала отоáðаæается íа веðõíеé стðоке дèсплея.

Cèìвол ìатеðèала (деðево) èлè (стðоéìатеðèал) отоáðаæается
вìесте с íоìеðоì кðèвоé ìатеðèала (íоìеðа ìатеðèалов такæе
указаíû íа íаклеéке заùèтíоãо ÷еõла).

de

enfres

it

pt

ru

nl

??

??

Номера кривых для материалов Диапазон измерений

1. áук, ель, лèствеííèöа, áеðеза, вèøíя, ãðеöкèé оðеõ 8.8...54.8 % по ìассе

2. дуá, сосíа, клеí, ясеíь, ель Äуãласа, кðасí. деðево 7.0...47.9 % по ìассе

3. öеìеíтíûé ìаяк, áетоí, øтукатуðка 0.9...22.1 % по ìассе

4. ãèпсовûé ìаяк 0.0...11.0 % по ìассе

5. öеìеíтíûé ðаствоð 0.7...8.6 % по ìассе

6. èзвестковûé ðаствоð, øтукатуðка 0.6...9.9 % по ìассе

7. кèðпè÷ 0.1...16.5 % по ìассе

64

Îáслуæèваíèе пðèáоðа

Íаæèìаéте последовательíо, пока íе отоáðазèтся íоìеð

>

íеоáõодèìоé õаðактеðèстè÷ескоé кðèвоé.

ãПроверка работоспособности прибора:

1 Íаæìèте íесколько ðаз, пока íа дèсплее íе появèтся íадпèсь

Test:

2 Cоедèíèте ÷увствèтельíûе ýлектðодû с коíтактаìè коíтðольíоãо

сопðотèвлеíèя, íаõодяùèìèся в íèæíеé ÷астè заùèтíоãо ÷еõла.

- Test Ìèãает.

- Îтоáðаæается Test: ok: пðèáоð èспðавеí.
Íе отоáðаæаетсяTest: ok : тест íе пðоõодèт, сì. ðаздел ‚Âопðосû
è ответû‘.

3 Íаæìèте для возвðата к èзìеðеíèяì.

ãВыбор режима отображения параметров:

Выбираемые режимы отображения

· Òекуùèе зíа÷еíèя

· Hold: Ôèксаöèя èзìеðеííûõ зíа÷еíèé.

· Íаæìèте íесколько ðаз, пока íе вûáеðèте íеоáõодèìûé ðеæèì

отоáðаæеíèя.

ãВыключение прибора:

·

Íаæìèте è удеðæèваéте, пока íе поãасíет дèсплеé.

>

Îáслуæèваíèе пðèáоðа

ãЗамена батареек:

1 Îткðоéте отсек áатаðеек, сдвèíув кðûøку отсека вíèз.

2 Âûíьте стаðûе áатаðеéкè è устаíовèте íовûе (2 x 1.5 Â тèп AAA).

Cоáлþдаéте поляðíость!

3 Çакðоéте отсек áатаðеек, задвèíув кðûøку.

ãОчистка корпуса:

 Ïðè заãðязíеíèè, о÷èстèте коðпус влаæíûì таìпоíоì (ìûльíûì

>

ðаствоðоì). Íе пðèìеíяéте аáðазèвíûе веùества è ðаствоðèтелè!

Âопðосû è ответû

65

Âопðосû è ответû

Âопðосû è ответû

На дисплее Возможная причина/решение

Hi èлè Lo

(слèøкоì вûсокèе, слèøкоì
èзìеðеíèé для ìатеðèалов, котоðûе íе áûлè

спеöèальíûì оáðазоì осуøеíû лèáо увлаæíеíû,
áудут всеãда за пðеделаìè èзìеðèтельíоãо дèапазоíа.

· Ïèтаíèя осталось <10 ìèí: Çаìеíèте áатаðеéкè

Ïðè тестèðоваíèè íе ãоðèт: · Î÷èстèте ýлектðодû è коíтактû коíтðольíоãо
Test: ok сопðотèвлеíèя.лèáо вðеõíþþ ÷асть заùèтíоé
кðûøкè
of the protection cap.
Åслè оøèáка осталась, отпðавьте пðèáоð в сеðвèс
Testo

Ýлектðодû íеèспðавíû/ · Îтпðавьте пðèáоð в сеðвèс Testo.
èзíоøеíû

Значение массовой доли влаги материала , полученное при измерении
является отношением к сухой массе материала ( 0% влажности)
соответствующего материала. Характеристические кривые, сохраненные
в приборе, были определены при помощи гравиметрического анализа
(взвешивание сухого и мокрого материала). Граничные значения были
определены следующим образом:

· Çíа÷еíèя за пðеделаìè дèапазоíа èзìеðеíèя

íèзкèе): ðезультатû

de

enfres

it

pt

ru

nl

??

??

Êоíвеðтаöèя ìассû в пðоöеíтû

Ìассовая доля в пðоöеíтаõ = («влаæíая ìасса»-«суõая ìасса») × 100 /
«суõая ìасса»

Ïðèìеð

Âлаæíая ìасса: 180 ã
Ñуõая ìасса 150ã:
Ìассовая доля в пðоöеíтаõ: (180 -150) × 100 / 150 = 20%

66

Âопðосû è ответû

Êоíвеðтаöèя содеðæаíèя влаãè

Ñодеðæаíèе влаãè % = («влаæíая ìасса»-«суõая ìасса») × 100 / влаæíая
ìасса

Ïðèìеð

Âлаæíая ìасса: 180 ã
Ñуõая ìасса 150ã:
Ñодеðæаíèе влаãè %: (180 - 150) × 100 / 180 = 16.6%%

Какие значения соответствуют сухому, подверженному риску или влажному
материалу?
Руководствуясь указанными ниже значениями можно проводить оценку
материалов. Значения являются типичными для внутренней зоны
материала:

ХХХХХХХХХХХХХХХХХХаðактеðèстè÷еская

Ìатеðèал Ñуõоé Ñ

кðèвая

Хаðактеðèстè÷еская

кðèвая 1, пðоãðетûé

(теìпеðатуðа вíутðè ~+22°C)

Хаðактеðèстè÷еская кðèвая

2, íепðоãðетûé

(теìпеðатуðа вíутðè от +15

до +22°C)

Хаðактеðèстè÷еская кðèвая 3 Цеìеíтíûé ìаяк

Хаðактеðèстè÷еская кðèвая 3 Áетоí

Хаðактеðèстè÷еская кðèвая 4 Аíãèдðèдíûé

Хаðактеðèстè÷еская кðèвая 5 Цеìеíтíûé

Хаðактеðèстè÷еская кðèвая 6 Èзвестковûé

Хаðактеðèстè÷еская кðèвая 6 Гèпс

Хаðактеðèстè÷еская кðèвая 7 Êèðпè÷

Áук, пèõта,

лèствеííèöа ...

Äуá, сосíа,

клеí ....

ìаяк

ðаствоð

ðаствоð

Âлаæíûé /

ðèскоì

Î÷еíь

влаæíûé

<12 12...15 > 15

< 15 15...20 > 20

< 3 3...5 > 5
< 2.2 2.2...4.4 > 4.4
< 0.5 0.5...1 > 1

< 3 3...5 > 5

< 2 2...4 > 4

< 2 2...4 > 4

< 1 1...3 > 3

Âопðосû è ответû

67

Íоðìатèвíûе сðедíèе зíа÷еíèя устаíовèвøеéся влаæíостè в деðеве за
опðеделеííое вðеìя (DIN 1052-1 (4/88) Ïаð. 4.2.1.):

¹ кривой Область применения Влажность дерева в % по массе

1 èлè 2 отаплèваеìûе здаíèя, закðûтûе со всеõ стоðоí 9 ± 3
1 èлè 2 íеотаплèваеìûе здаíèя, закðûтûе со всеõ стоðоí 12 ± 3
1 èлè 2 откðûтое здаíèе с кðûøеé 15 ± 3
1 èлè 2 постðоéкè, откðûтûе со всеõ стоðоí 18 ± 6

Ïðè íевозìоæíостè полу÷èть ответû íа возíèкаþùèе вопðосû оáðатèтесь
к оôèöèальíоìу паðтíёðу Testo èлè в Ñеðвèсíуþ слуæáу Testo.
Êоíтактíûе сведеíèя пðèведеíû íа саéте www.testo.ru/service/contact

de

enfres

it

pt

ru

nl

??

??

testo SE & Co. KGaA

Postfach 11 40, 79849 Lenzkirch
Testo-Straße 1, 79853 Lenzkirch

Telefon: [phone] - 0
Fax: [phone] - 1 00

E-Mail: [e-mail]
Internet: http://www.testo.com

0973 6063 de en fr es it pt ru 08

www.testo.com
