Messdaten-Monitoring mit testo Saveris SBE
Inbetriebnahme-Anleitung
2 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
1.1.Systemvoraussetzungen
Betriebssystem
Die Software ist auf folgenden Betriebssystemen lauffähig:
•Windows® 2000 SP4
•Windows® XP SP2
•Windows® Vista
Rechner
Für ein flüssiges Arbeiten mit der Software sollten folgende Anforderungen erfüllt sein:
•Pentium Prozessor mind. 800MHz oder äquivalent
•256MB Arbeitsspeicher
•4,5 GB freier Festplattenspeicher bei maximaler Größe der Datenbank
•CD-ROM- oder DVD-ROM-Laufwerk
•Schnittstelle USB 2.0
•Microsoft® Internet Explorer 6.0 SP1 oder höher
•Microsoft® Windows Installer 3.1 oder höher
•MDAC 2.8 SP1 oder höher
•.NET Framework 2.0 oder höher
Sind auf dem Computer der Windows® Installer 3.1, MDAC 2.8 SP1 und .NET Framework 2.0 nicht vorhanden, werden diese mit der Saveris-Software installiert.
•Microsoft® Outlook
Nutzen Sie Lotus Notes müssen Sie den Adapter zum
Exchange Server einrichten. Ziehen Sie gegebenenfalls
Ihren Systemadministrator zu Rate.
0970 4021 01 de |
3 |
2 Erste Schritte
2 Erste Schritte
Diese Anleitung dient ausschließlich zur
Inbetriebnahme des Messsystems testo Saveris.
Informationen zum Verwendungszweck sowie
Sicherheitshinweise und weiterführende Informationen
Beschreibungen zum Arbeiten mit der Saveris-
Software, entnehmen Sie der ausführlichen
Bedienungsanleitung, die Sie auf der separaten CD-
ROM als pdf-Datei finden.
2.1.Lieferumfang der Saveris Sets
Haben Sie ein Saveris Set erworben, sind folgende
Komponenten im Lieferumfang enthalten:
Komponente |
Set 1 |
Set 2 |
Set 3 |
Produkt-CD mit Saveris-Software |
|
|
|
|
|
|
|
CD mit Bedienungsanleitung (pdf) |
|
|
|
|
|
|
|
Inbetriebnahmeanleitung (gedruckt) |
|
|
|
USB-Kabel (Base - PC) |
|
|
|
Saveris Base ohne GSM-Modul |
|
|
|
|
|
|
|
Saveris Base mit GSM-Modul |
|
|
|
|
|
|
|
Netzteil (Saveris Base) |
|
|
|
Standfuß & Wandhalterung (Saveris |
|
|
|
Base) |
|
|
|
GSM-Antenne |
|
|
|
|
|
|
|
Saveris Router |
|
|
|
|
|
|
|
Netzteil (Saveris Router) |
|
|
|
3 NTC-Funkfühler ohne Display |
|
|
|
5 NTC-Funkfühler mit Display |
|
|
|
Wandhalterung (Funkfühler) |
|
|
|
|
|
|
|
Batterien (Funkfühler) |
|
|
|
|
|
|
|
4 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
2.2.SIM-Karte einsetzen (optional)
Bei einer Saveris Base mit integriertem GSM-Modul müssen Sie die SIM-Karte einlegen.
Die SIM-Karte zum Versenden der SMS-Nachrichten ist nicht im Lieferumfang enthalten und muss separat bei einem Mobilfunkanbieter erworben werden.
Es wird empfohlen, eine Vertragskarte zu verwenden, keine sogenannte Prepaid-Karte, da bei abgelaufenem Guthaben keine Alarmmeldungen versendet werden können.
1.Verschraubung
lösen und Bodenplatte
von der Saveris Base abnehmen.
2.SIM-Karte
wie dargestellt in das Kartenfach
einschieben.
Die SIM-Karte
drückt beim Einschieben die Arretierung
zur Seite. Ist die Karte eingeschoben, drückt eine Feder die Arretierung zurück, und die SIMKarte ist somit im Kartenfach gesichert.
3. Bodenplatte auf die Base aufsetzen und verschrauben.
0970 4021 01 de |
5 |
2 Erste Schritte
2.3.Saveris Base verkabeln
3
2
5
1 |
6 |
4
1.Verschraubung
lösen und Abdeckung
von Saveris Base abnehmen.
2.USB-Kabel
an die Saveris Base anschließen.
>Antennenkabel
aufstecken und festschrauben, sofern die Saveris Base über ein GSM-Modul verfügt.
3.Netzkabel
an die Saveris Base anschließen.
4.Verkabelung mit einem Kabelbinder an den Ösen für die Zugentlastung
gegen herausreißen sichern.
5.Abdeckung auf die Saveris Base aufsetzen und verschrauben.
6.Netzstecker mit der Stromversorgung verbinden.
-Die Saveris Base fährt nach Sprachauswahl automatisch hoch und ist betriebsbereit. Im Display der Saveris Base wird eine Kurzbeschreibung zur Anmeldung von Funkfühlern und Routern angezeigt.
6 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
2.4.Batterien in die Fühler einlegen
1.Schrauben
an der Fühlerrückseite lösen.
2.Gehäusedeckel des Fühlers
abnehmen.
3.Batterien
einlegen.
Die korrekte Polung ist im jeweiligen Batteriefach abgebildet.
4.Gehäusedeckel auf das Fühlergehäuse setzen.
5.Deckel mit dem Gehäuse dicht verschrauben.
Im Gehäuse befindet sich ein Kontrollschalter, der durch den Deckel geschaltet wird. Dazu muss der Deckel spaltfrei auf das Fühlergehäuse geschraubt werden.
Ist der Deckel nicht spaltfrei aufgeschraubt, kann der Fühler nicht betrieben werden.
Seite 12
2.5.Funkfühler anmelden
Zur Anmeldung von mehr als 15 Funkfühlern über einen Router oder Converter beachten Sie bitte die ausführliche Bedienungsanleitung auf der separaten CD-ROM.
0970 4021 01 de |
7 |
2 Erste Schritte
1. [Enter] drücken, um die Funktion Anmeldung aufzurufen.
-Die Laufleiste
im Display zeigt an, dass die Saveris Base bereit zur Fühlererkennung ist.
3
2
2.Connect-Taste
an der Fühlerrückseite so lange gedrückt halten, bis die LED
am Fühler beginnt, orange zu blinken.
-Die LED
am Fühler leuchtet kurz grün auf, wenn dieser von der Saveris Base erkannt wurde.
Die LED an der Saveris Base
blinkt kurz grün und im Display der Base wird eine Abfrage zur Anmeldung weiterer Fühler oder Router angezeigt.
Es können nicht mehrere Fühler gleichzeitig an der Saveris Base angemeldet werden. Die Anmeldung mehrerer Fühler kann nur nacheinander erfolgen.
8 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
3.An der Saveris Base die Taste
•[Esc] drücken, wenn keine weitere Komponente angemeldet werden soll.
-Ein Hinweis zur nötigen Ausführung des Inbetriebnahme-Assistenten wird für etwa zehn Sekunden im Display angezeigt. Danach wechselt die Saveris Base in das Menü Info System, in dem nun die Anzahl der angemeldeten Komponenten
angezeigt wird.
•[Enter] drücken, wenn eine weitere Komponente angemeldet werden soll; siehe vorhergehenden Handlungsschritt.
4.Fühler an den Messpunkten platzieren, um die Funkverbindung zu überprüfen.
5.Kurz die Connect-Taste
an der Fühlerrückseite drücken. Blinkt die LED
am Fühler
•grün, besteht eine Funkverbindung.
•rot, besteht keine Funkverbindung.
Besteht keine Funkverbindung zwischen einem Fühler und der Saveris Base, melden Sie einen Router an der Saveris Base an; siehe Saveris Router einbinden (optional), Seite 9
Die Zuweisung des Fühlers zum Router erfolgt während der Inbetriebnahme; siehe Hardware inbetriebnehmen, Seite 12.
2.5.1.Saveris Router einbinden (optional)
Zur Optimierung des Funks bei schwierigen baulichen Gegebenheiten oder zur Verlängerung der Funkstrecke können Sie einen Saveris Router einsetzen. Der Router empfängt die Signale der Funkfühler und sendet sie an die Saveris Base weiter.
Pro Router können die Messdaten von bis zu fünf Funkfühlern an die Saveris Base übertragen werden.
Es können mehrere Router im Messsystem eingebunden, aber nicht hintereinander geschaltet werden, um sehr lange Funkstrecken zu überwinden.
0970 4021 01 de |
9 |
2 Erste Schritte
Beachten Sie bei der Positionierung eines Routers bitte folgende Punkte:
•Bei Einbindung mehrerer Fühler über einen Router bestimmt der Fühler mit der schwächsten Funkverbindung die Position des Routers.
Montieren Sie den Router so, dass dieser Fühler eine optimale Funkverbindung hat.
•Fühler und Router sollten so montiert werden, dass die Antennen nach oben ausgerichtet sind.
•Die Funkverbindung zwischen Fühlern und Router sowie Router und Saveris Base sollte möglichst nicht durch bauliche Gegebenheiten (Wände, Regale usw.) beeinträchtigt werden.
Montieren Sie Router und Fühler so, dass bei möglichst vielen Funkverbindungen "Sichtkontakt" besteht.
2.5.1.1.Router mit Stromversorgung verbinden
1 2
1.Abdeckung
aufklappen.
2.Netzkabel
einstecken.
3.Netzstecker in Steckdose stecken.
2.5.1.2.Router anmelden
An der Saveris Base können Sie maximal 15 Router anmelden.
Beachten Sie außerdem, das eine Reihenschaltung mehrerer Router nicht möglich ist.
10 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
Anmeldung |
Esc |
||
Fühler |
Router |
Enter |
|
Converter |
|||
010 |
001 |
5 |
|
009 |
003 |
||
|
|||
1 |
|
|
|
4
1.An der Saveris Base mit der Taste [▼] bis zum Menü Info System wechseln.
2.[Enter] drücken, um die Funktion Anmeldung aufzurufen.
-Die Laufleiste
im Display zeigt an, dass die Saveris Base bereit zur Router-Erkennung ist.
2 |
3 |
3.Connect-Taste
an der Rückseite des Routers so lange gedrückt halten, bis die LED
am Router beginnt, orange zu blinken.
-Die LED
an der Saveris Base blinkt kurz grün und im Display der Base wird eine Abfrage zur Anmeldung weiterer Fühler oder Router angezeigt.
Es können nicht mehrere Router gleichzeitig an der Saveris Base angemeldet werden. Die Anmeldung mehrerer Router kann nur nacheinander erfolgen.
0970 4021 01 de |
11 |
2 Erste Schritte
4.An der Saveris Base die Taste
•[Esc] drücken, wenn keine weitere Komponente angemeldet werden soll.
-Ein Hinweis zur nötigen Ausführung des Inbetriebnahme-Assistenten wird für etwa zehn Sekunden im Display angezeigt. Danach wechselt die Saveris Base in das Menü Info System, in dem nun die Anzahl der angemeldeten Komponenten
angezeigt wird.
•[Enter] drücken, wenn eine weitere Komponente angemeldet werden soll; siehe vorhergehenden Handlungsschritt.
2.6.Saveris-Software installieren
Unter Windows® 2000 SP4, XP und Vista sind zur
Installation von Programmen und Treibern
Administratorrechte erforderlich.
1.CD mit der Saveris-Software in das CD-ROM-Laufwerk einlegen.
Falls das Installationsprogramm nicht automatisch startet, Windows® Explorer öffnen und auf der CD die Datei Setup.exe starten.
2. Den Anweisungen des Installationsassistenten folgen.
Mit der Saveris-Software wird der USB-Treiber zum Anschluss der Saveris Base installiert.
Sollte die Saveris Base beim Anschluss an den Computer nicht als neue Hardware erkannt werden, muss der USB-Treiber manuell installiert werden.
2.7.Hardware inbetriebnehmen
Für die Inbetriebnahme der Hardware müssen folgende
Voraussetzungen erfüllt sein:
•die Saveris Base ist betriebsbereit (siehe Saveris Base verkabeln, Seite 6)
•alle Fühler sind an der Saveris Base angemeldet (siehe Funkfühler anmelden, Seite 7) und
•die Saveris-Software ist auf dem Computer installiert (siehe Saveris-Software installieren, Seite 12).
12 |
0970 4021 01 de |
testo AG |
2 Erste Schritte

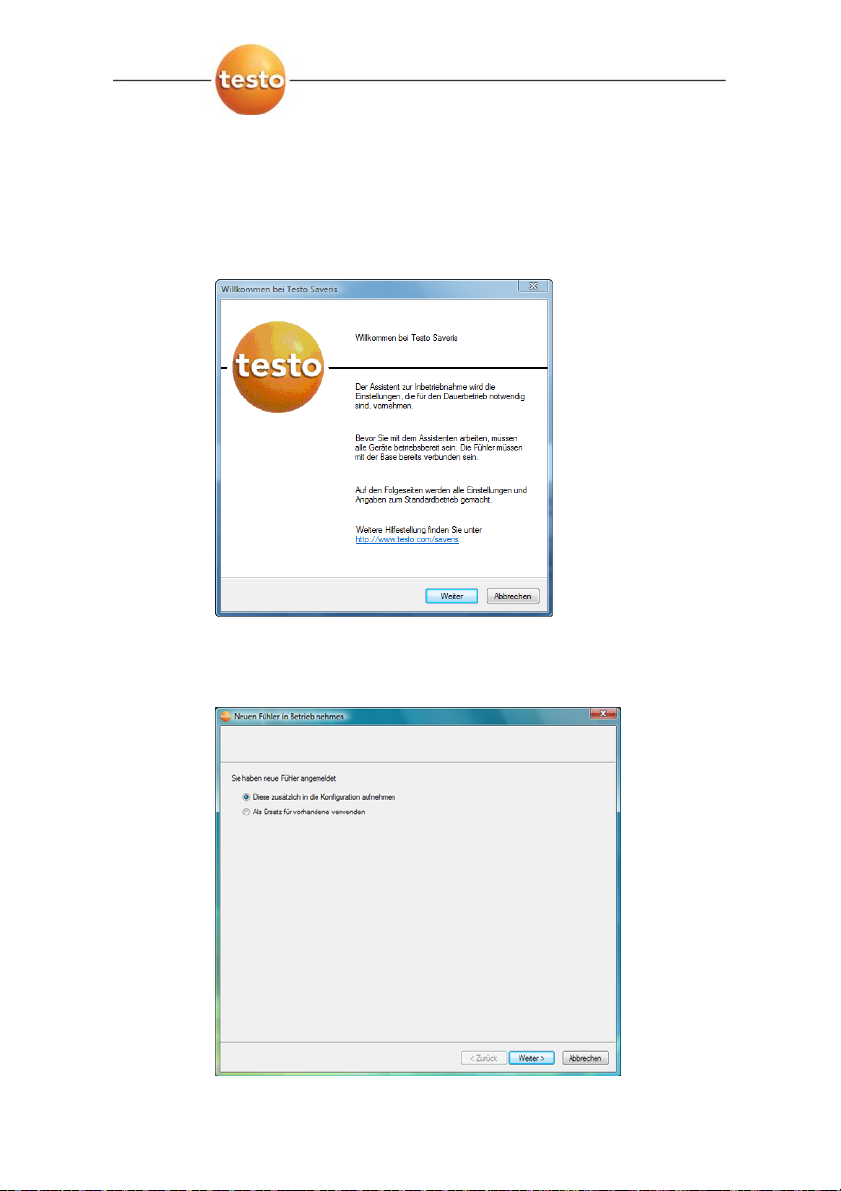

1.Die Saveris Base über das USB-Kabel an den Computer anschließen.
-Der Assistent zur Inbetriebnahme startet.
Unter Windows® 2000 müssen Sie den Assistenten manuell über Start | Alle Programme | Testo | Startup Wizard aufrufen.

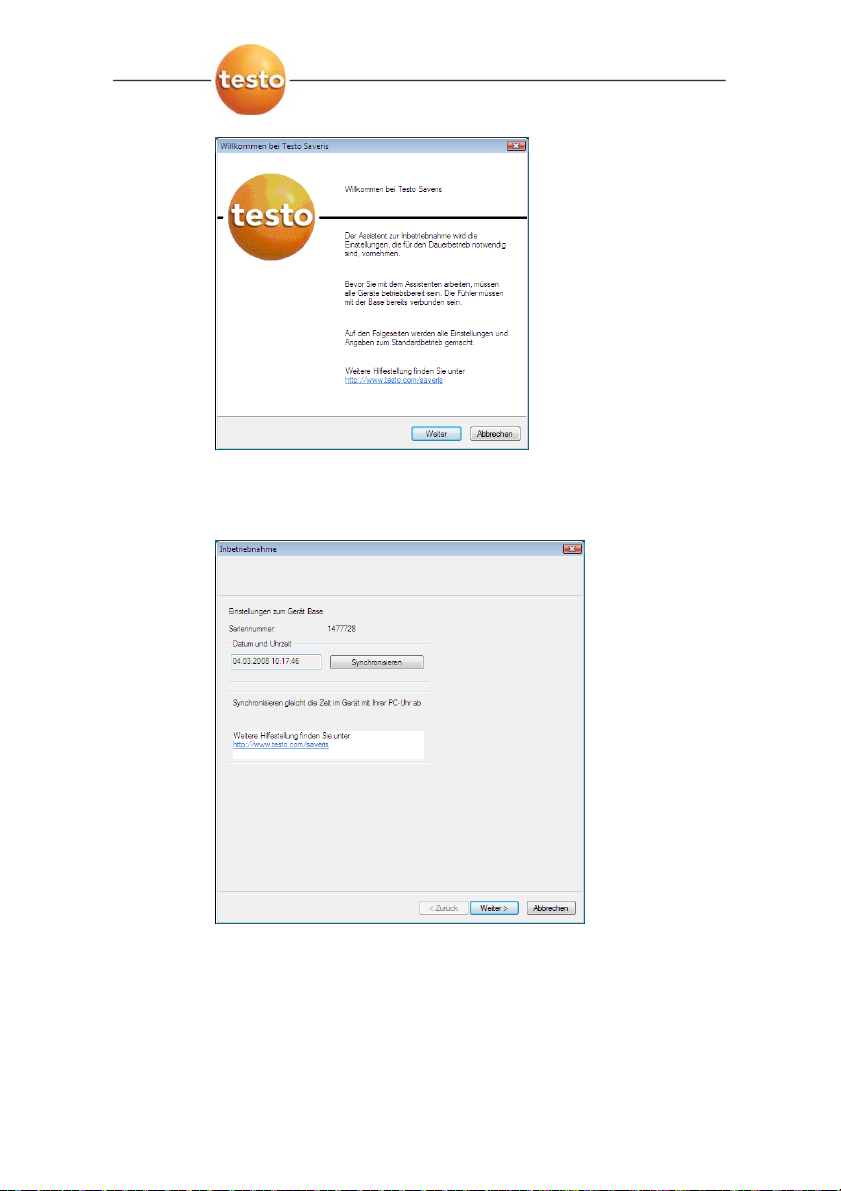

2. Auf [Weiter >] klicken.
-Die allgemeinen Systemeinstellungen der Saveris Base werden angezeigt.
0970 4021 01 de |
13 |
2 Erste Schritte
3.Auf [Synchronisieren] klicken, um Datum und Uhrzeit für die Saveris Base vom Betriebssystem des Computers zu übernehmen.
4.Auf [Weiter >] klicken.
-Ist die Saveris Base mit einem GSM-Modul ausgestattet, wird der Dialog zur Eingabe der Grundeinstellungen für den SMS-Dienst angezeigt.
Ist kein GSM-Modul vorhanden, fahren Sie mit Handlungsschritt 7 fort.
5.Die PIN sowie die Nummer der SMS Zentrale in die gleichnamigen Felder eingeben.
Die PIN und die Nummer der SMS-Zentrale entnehmen
Sie z. B. den Unterlagen zu Ihrer SIM-Karte.
6. Auf [Weiter >] klicken.

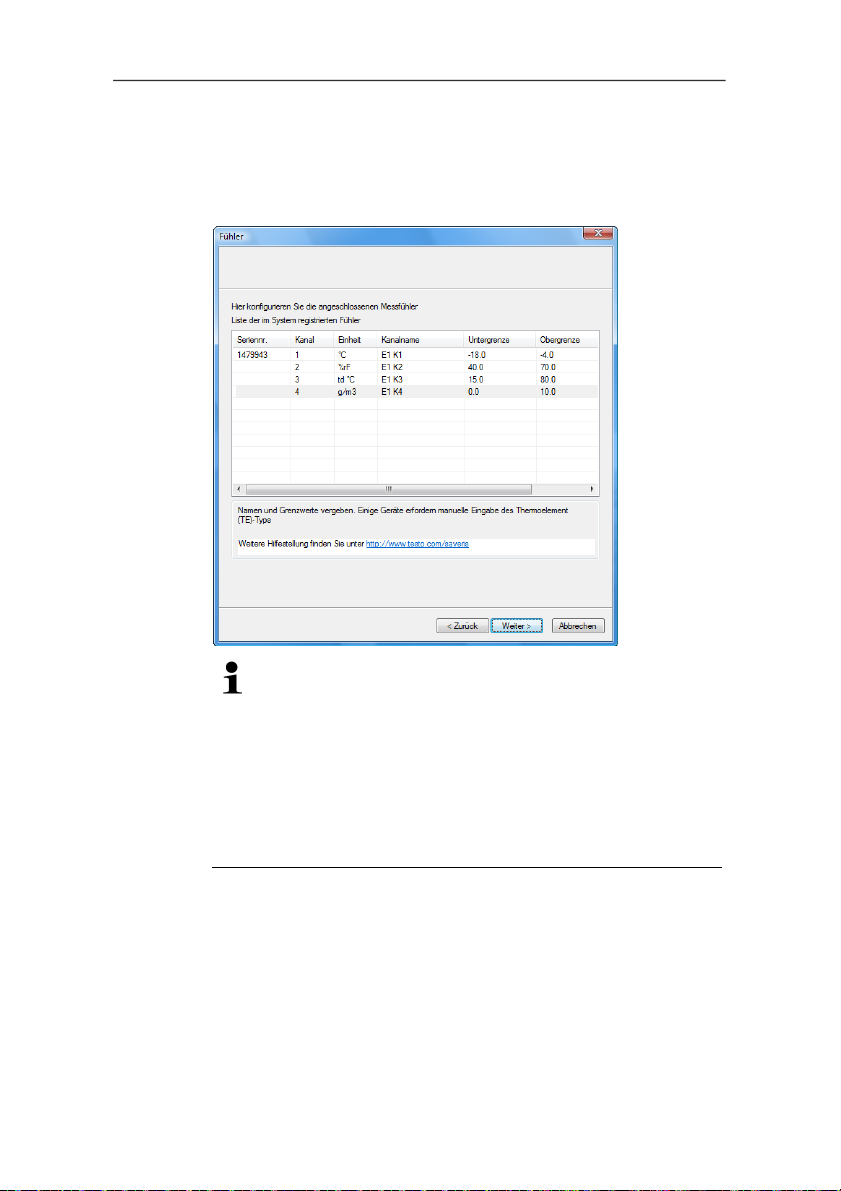

-Die Liste der in der Saveris Base registrierten Fühler wird angezeigt.
14 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
Die Felder der Spalte Kanalname sind Pflichtfelder.
Die Grenzwerte legen fest, ab welchem Messwert von der Saveris Base ein Alarm ausgelöst wird.
7.In das Feld Kanalname klicken und Bezeichnung des Fühlerkanals eingeben; z. B. "Raum 1 - Kanal 1".
8.In das Feld Untergrenze klicken und den unteren Grenzwert ändern.
Sollen alle Fühler den selben Grenzwert haben, klicken Sie mit der rechten Maustaste auf den Spaltentitel und anschließend im Kontextmenü auf Für alle übernehmen. Gleiches gilt für den oberen Grenzwert im nächsten Handlungsschritt.
Die Einstellungen können später für jeden Fühler separat in der Software geändert werden.
9.In das Feld Obergrenze klicken und den oberen Grenzwert ändern.
10.In das Feld TE-Typ klicken und den Typ des Thermoelementes eingeben (K, J, T oder S), sofern diese Angabe für das Gerät erforderlich ist.
11.Handlungsschritte 6 und folgende für alle weiteren Fühler durchführen, bis alle Pflichtfelder gefüllt sind.
0970 4021 01 de |
15 |
2 Erste Schritte
12. Auf [Weiter >] klicken.
-Die Einstellungen zum Messtakt, der Alarmverzögerung und der Alarmausgabe werden angezeigt.
13. Messtakt eingeben und dessen Einheit festlegen.
Der Messtakt bestimmt, in welchen Abständen ein neuer Messwert in der Saveris Base gespeichert wird.
Die Einstellungen können später für jeden Fühler separat in der Software geändert werden.
14. Alarmverzögerung festlegen.
Geben Sie beispielsweise den Wert "5" ein, so wird erst bei der fünften Grenzwertüberschreitung ein Alarm durch die Saveris Base ausgelöst.
Die Einstellungen können für jeden Kanal eines Fühlers separat in der Software geändert werden.
15.Festlegen, in welchen Fällen ein Systemalarm ausgelöst werden soll.
16.Ausgabeoptionen für die Alarme festlegen.
Die Benachrichtigungsfunktion per SMS steht nur zur Verfügung, wenn die Saveris Base mit einem GSMModul ausgerüstet ist.
Die Einstellungen können für jeden Kanal eines Fühlers separat in der Software geändert werden.
16 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
17. Auf [Weiter >] klicken.
-Zuordnung zu Zonen.
18. Auf [Weiter >] klicken.

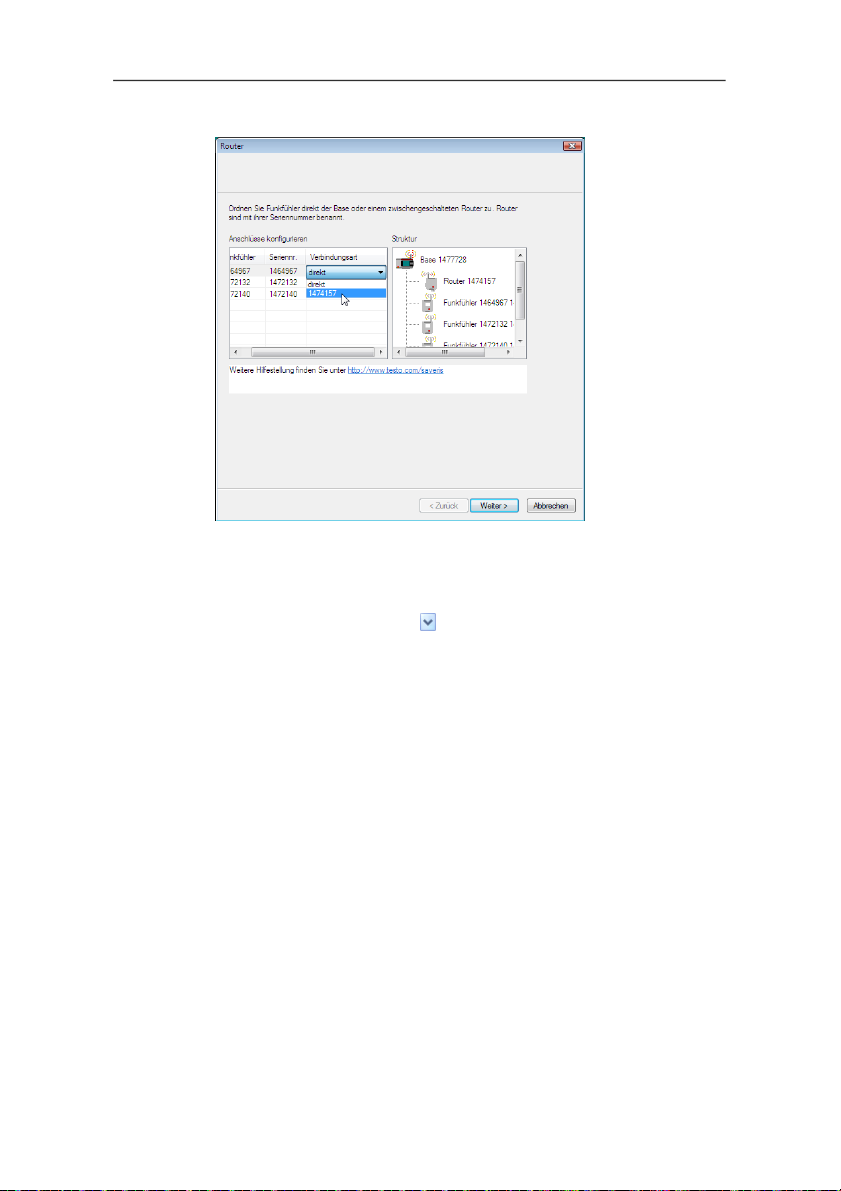

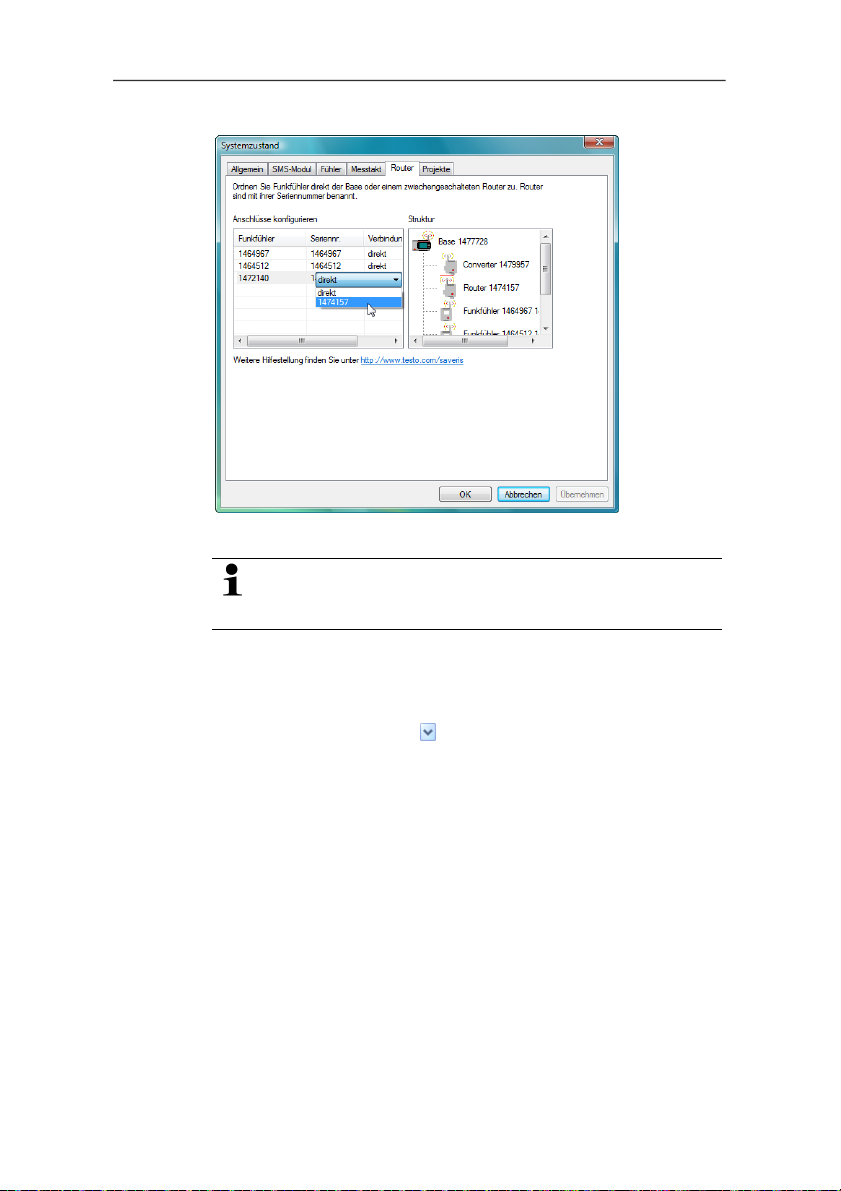

-Ist ein Router an der Saveris Base angemeldet, wird die Konfiguration der Verbindungsart für die Fühler angezeigt.
Haben Sie keinen Router angemeldet, fahren Sie mit Handlungsschritt 22 fort.
19.In die Zelle Verbindungsart des Fühlers klicken, der einem Router zugeordnet werden soll.
-Die Zelle wird als Auswahlliste angezeigt.
0970 4021 01 de |
17 |
2 Erste Schritte
20.Über die Schaltfläche
die Auswahlliste öffnen und den Router wählen, dem der Fühler zugeordnet werden soll.
21.Handlungsschritte 18 und 19 für alle weiteren Fühler durchführen, deren Messdaten über einen Router an die Saveris Base übertragen werden sollen.
22.Auf [Weiter >] klicken.
-Ist die Saveris Base mit einem GSM-Modul ausgestattet, werden die Einstellungen für die SMS-Alarme angezeigt.
Ist kein GSM-Modul vorhanden, fahren Sie mit Handlungsschritt 28 fort.

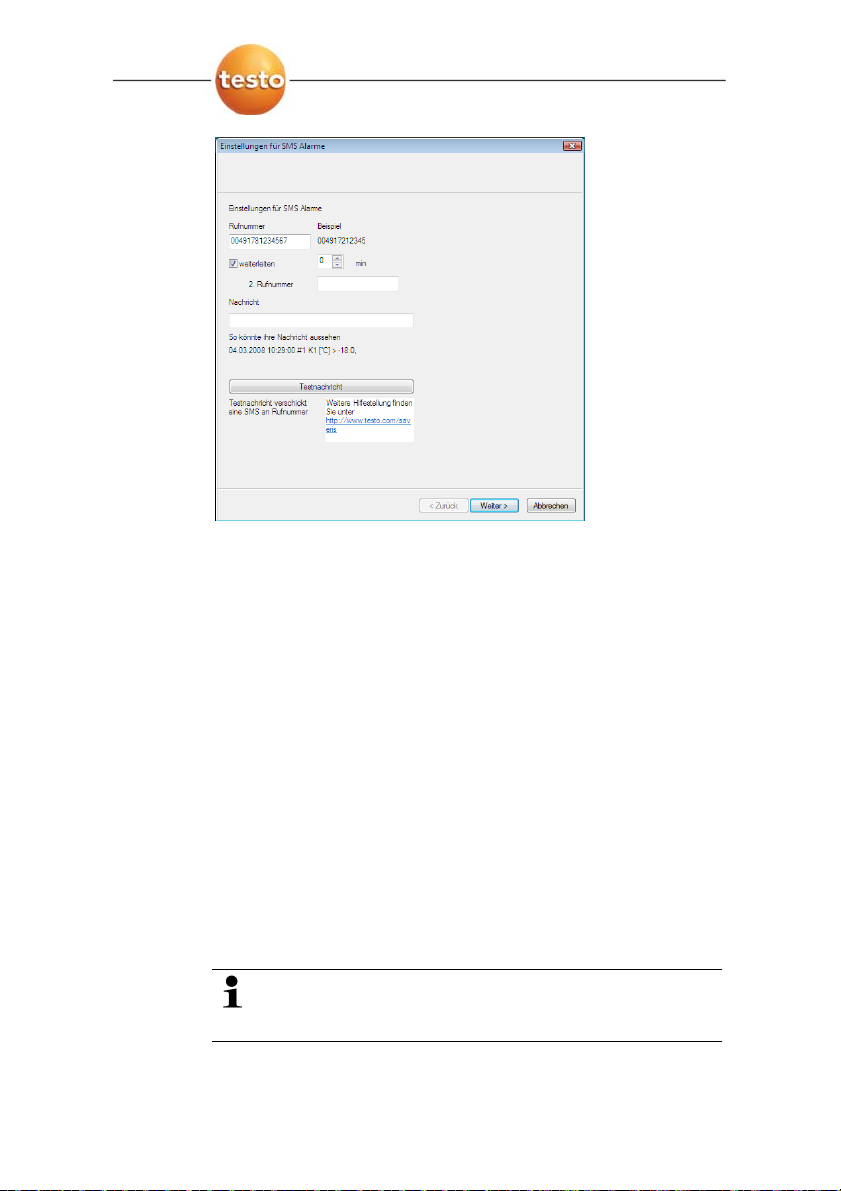

23.Rufnummer des Empfängers der Alarmnachrichten eingeben.
Die Eingabe erfolgt mit Landesvorwahl Netzbzw. Ortsvorwahl und Rufnummer.
24.Kontrollkästchen weiterleiten aktivieren, wenn die Alarmnachricht an einen zweiten Empfänger geschickt werden soll, falls Empfänger 1 nicht reagiert.
-Das Listenfeld min und das Eingabefeld 2. Rufnummer werden angezeigt.
25.Über das Listenfeld min bestimmen, nach welcher Zeitspanne die Alarmnachricht weitergeleitet werden soll, wenn Empfänger 1 nicht reagiert.
18 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
26.Im Feld 2. Rufnummer die Rufnummer eingeben, an die die Alarmnachricht weitergeleitet werden soll.
Die Eingabe erfolgt mit Landesvorwahl Netzbzw. Ortsvorwahl und Rufnummer.
27.Im Feld Nachricht einen Text eingeben, der an die Alarmnachricht angehängt werden soll.
Sie können eine Testnachricht über die gleichnamige Schaltfläche versenden, um zu prüfen, ob alle Einstellungen korrekt sind.
28. Auf [Weiter >] klicken.

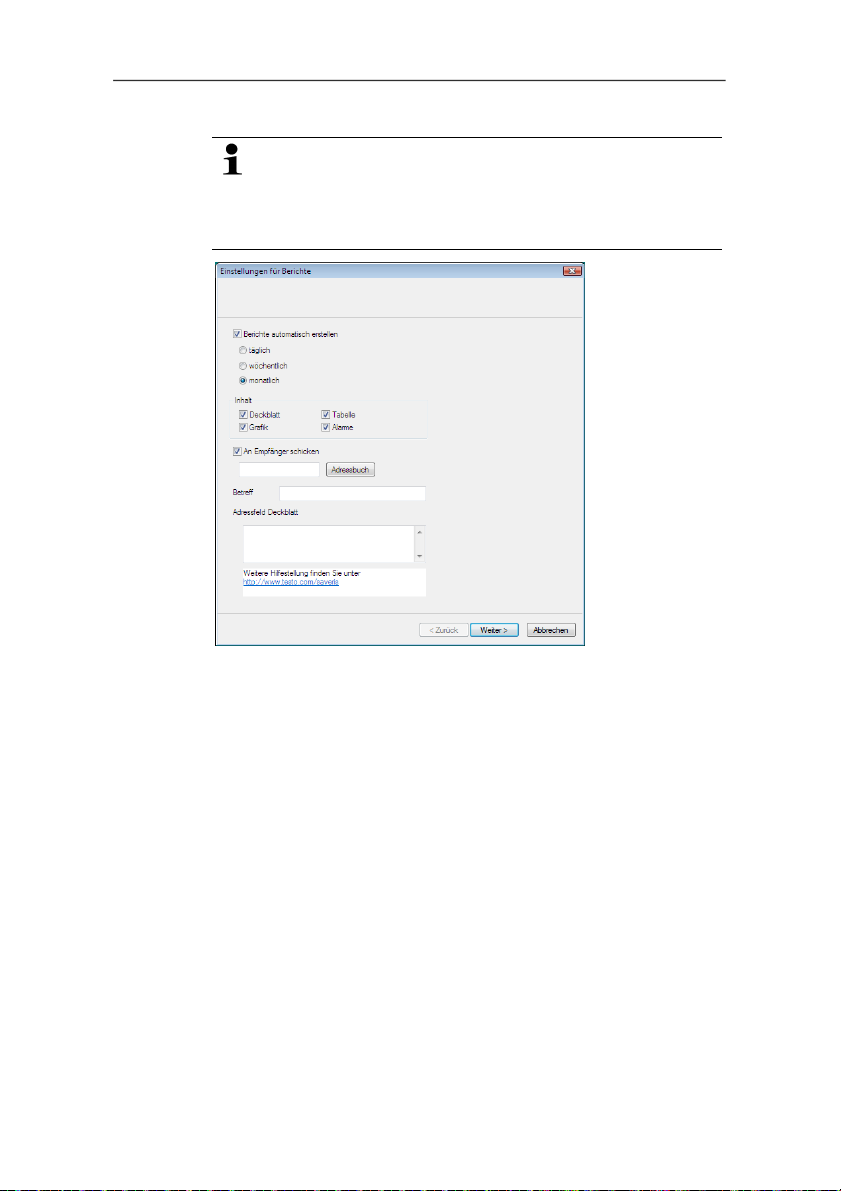

-Die Einstellungen zur Berichtserstellung werden angezeigt.
Diese Angaben werden als Standardeinstellung für die Berichtserstellung übernommen. Sie können diese Einstellungen später jederzeit in der Software ändern oder neue Konfigurationen für die Berichte erstellen.
29.Kontrollkästchen Berichte automatisch erstellen deaktivieren, wenn diese Funktion nicht genutzt werden soll.
-Fahren Sie in diesem Fall mit Handlungsschritt 35 fort.
30.Festlegen, in welchen Abständen die Berichte automatisch erstellt werden sollen.
31.Festlegen, welche Inhalte die Berichte umfassen sollen.
0970 4021 01 de |
19 |
2 Erste Schritte
32.Kontrollkästchen An Empfänger schicken aktivieren, wenn die Berichte per E-Mail verschickt werden sollen.
-Die Eingabefelder für die E-Mail-Adresse und die Betreffzeile sowie die Schaltfläche [Adressbuch] werden angezeigt.
33.E-Mail-Adresse des Empfängers in das Eingabefeld eingeben oder den Empfänger über [Adressbuch] aus den Outlook-Kontakten wählen.
34.Im Feld Betreff den Text für die Betreffzeile der E-Mail eingeben.
35.Unter Adressfeld Deckblatt die Adresse eingeben, die auf dem Berichtskopf ausgewiesen werden soll.
36.Auf [Weiter >] klicken.

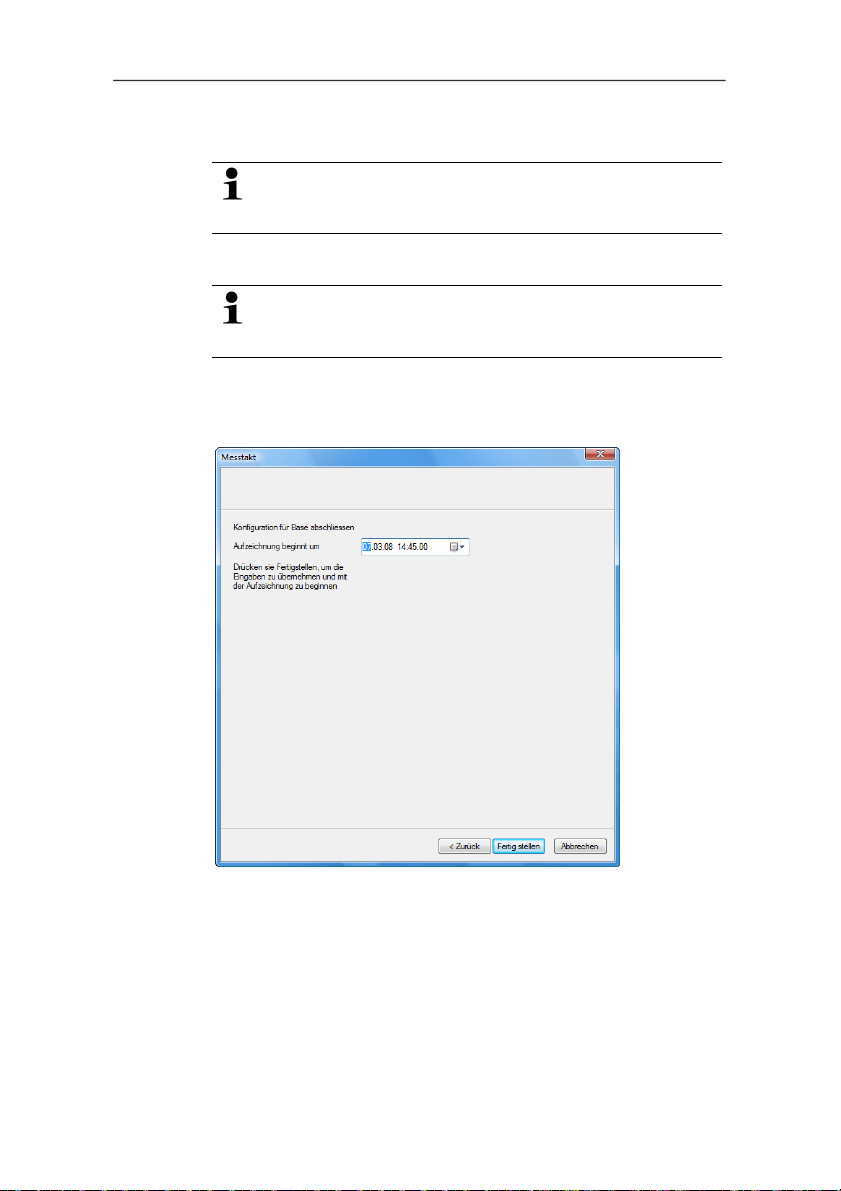

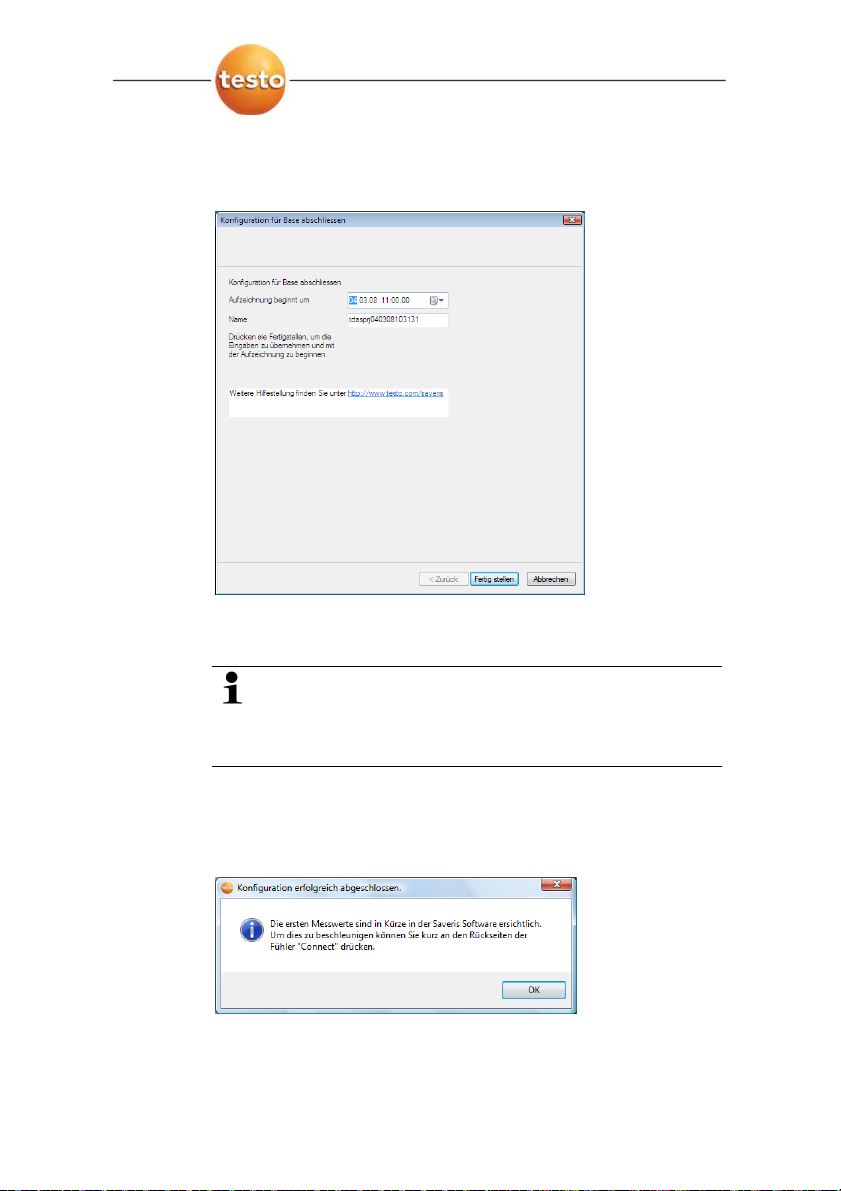

-Die Informationen zum Messbeginn und dem Projektnamen werden angezeigt.
37.Messbeginn gegebenenfalls verlegen.
38.Im Feld Name den Projektnamen ändern.
Überlegen Sie sich einen eindeutigen Namen für das Projekt, den Sie später leicht zuordnen können.
Der Projektname kann nachträglich nicht geändert werden.
20 |
0970 4021 01 de |
testo AG |
2 Erste Schritte
39.Auf [Fertig stellen] klicken, um die Inbetriebnahme der Hardware abzuschließen.
-Der Dialog zum Abschluss der Inbetriebnahme wird angezeigt.
40.Nacheinander bei allen Fühlern und Routern die ConnectTaste drücken, um die Komponenten zu synchronisieren.
41.Den Dialog mit [OK] schließen.

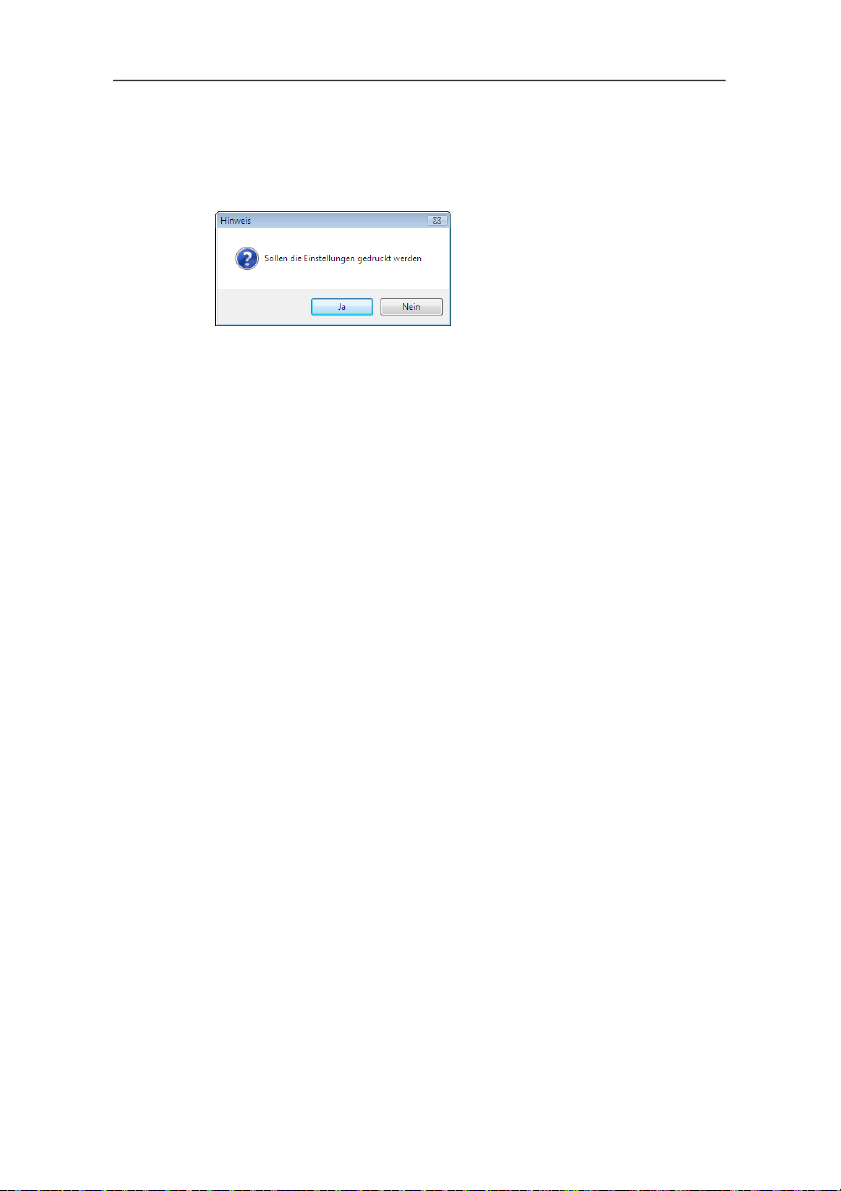

-Ein Dialog zum Anzeigen und Drucken der Konfigurationseinstellungen wird angezeigt.
42.Auf
•[Ja] klicken, wenn die Einstellungen im Internetbrowser angezeigt und von dort gedruckt werden sollen.
•[Nein] klicken, wenn die Einstellungen nicht angezeigt werden sollen.
-Die Hardware ist nun betriebsbereit.
Wie Sie die Hardware z. B. an der Wand montieren, entnehmen Sie der Bedienungsanleitung auf der separaten CD-ROM.
0970 4021 01 de |
21 |
2 Erste Schritte
2.8.Saveris-Software starten
1. [Start] | Alle Programme | Testo | Saveris wählen.

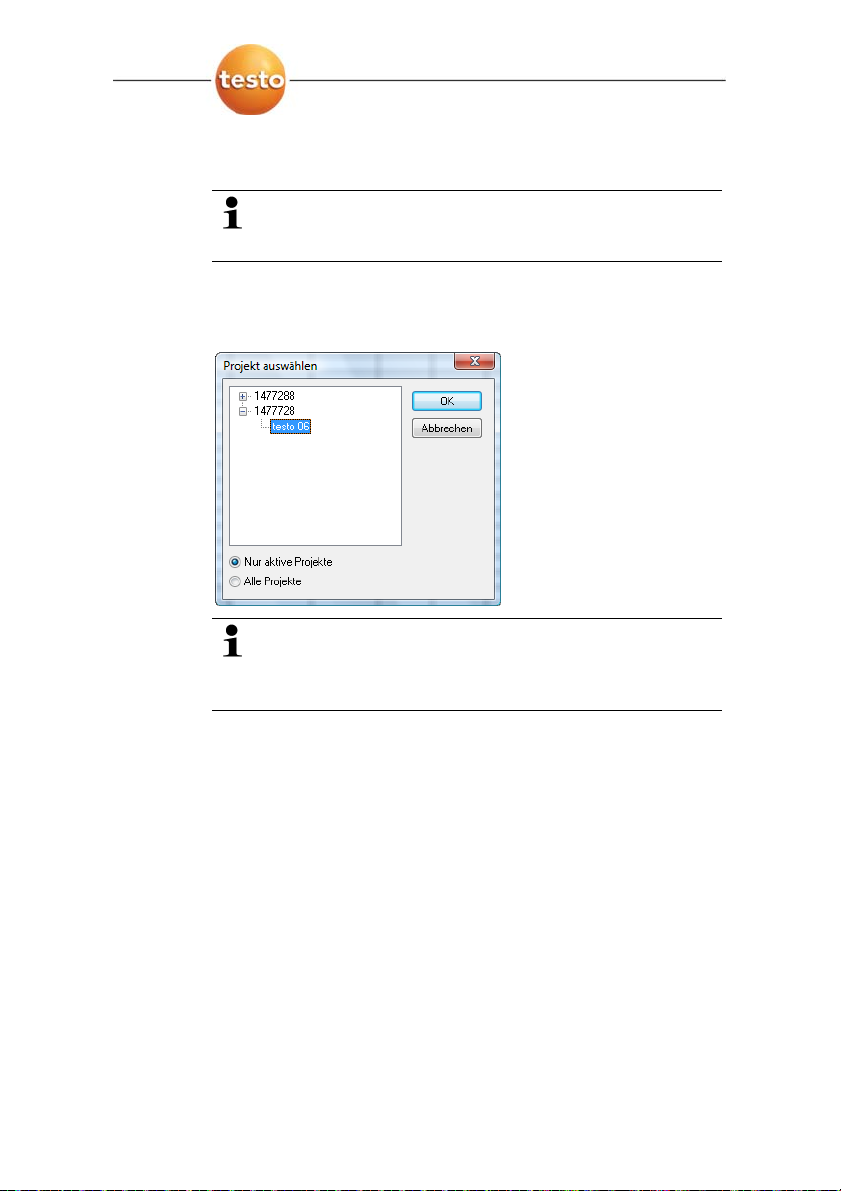

-Das Programmfenster Testo Saveris-Software wird mit dem Dialog Projekt auswählen geöffnet.
2.Die Option
•Nur aktive Projekte wählen, wenn die Daten eines laufenden Projektes geöffnet werden sollen.
•Alle Projekte wählen, wenn die Daten eines beendeten Projektes geöffnet werden sollen.
3.In der Baumstruktur das Projekt auswählen, das geöffnet werden soll.
4.Mit [OK] bestätigen.
-Das Programmfenster Testo Saveris-Software wird mit dem ausgewählten Datensatz im Vordergrund angezeigt.
22 |
0970 4021 01 de |
testo AG |
Internet: www.testo.com email : info@testo.com
Document code:
0970 4021 01 de
Messdaten-Monitoring mit testo Saveris Small Business Edition
Bedienungsanleitung
2 |
0970 4020 de 01 |
testo AG |
|
|
|
|
1 Inhalt |
1 |
|
Inhalt |
|
|
1 |
Inhalt |
................................................................................................... |
|
3 |
2 |
Sicherheit und Umwelt ...................................................................... |
7 |
||
|
2.1. |
Zu diesem Dokument................................................................. |
7 |
|
|
2.2. |
Sicherheit gewährleisten............................................................ |
8 |
|
|
2.3. |
Umwelt schützen........................................................................ |
9 |
|
3 |
Leistungsbeschreibung................................................................... |
10 |
||
|
3.1. |
Verwendung............................................................................. |
10 |
|
|
3.2. |
Systemvoraussetzungen.......................................................... |
12 |
|
4 |
Produktbeschreibung ...................................................................... |
13 |
||
|
4.1. |
Saveris Base............................................................................ |
13 |
|
|
4.2. |
Saveris Base GSM-Modul (optional)........................................ |
15 |
|
|
|
4.2.1. |
Bedientasten........................................................................................... |
15 |
|
|
4.2.2. |
Displayanzeigen ..................................................................................... |
16 |
|
4.3. |
Saveris Funkfühler ................................................................... |
20 |
|
|
|
4.3.1. |
Funkfühler ohne Display ......................................................................... |
20 |
|
|
4.3.2. |
Funkfühler mit Display ............................................................................ |
21 |
|
|
4.3.3. Bedeutung der LED-Anzeigen an den Fühlern ....................................... |
23 |
|
|
4.4. |
Saveris Ethernet-Fühler ........................................................... |
24 |
|
|
4.5. |
Saveris Router ......................................................................... |
26 |
|
|
4.6. |
Saveris Converter .................................................................... |
27 |
|
5 |
Erste Schritte.................................................................................... |
28 |
||
|
5.1. |
Lieferumfang prüfen................................................................. |
28 |
|
|
|
5.1.1. |
Set 1....................................................................................................... |
28 |
|
|
5.1.2. |
Set 2....................................................................................................... |
28 |
|
|
5.1.3. |
Set 3....................................................................................................... |
29 |
|
5.2. |
Ablaufdiagramm....................................................................... |
30 |
|
|
5.3. |
SIM-Karte einsetzen (optional)................................................. |
32 |
|
|
5.4. |
USB-Kabel an Saveris Base anschließen................................ |
33 |
|
|
5.5. |
GSM-Antenne anschließen (optional) ...................................... |
34 |
|
|
5.6. |
Saveris Base mit Stromversorgung verbinden......................... |
35 |
|
|
|
5.6.1. |
Stromversorgung über Netzteil ............................................................... |
35 |
|
|
5.6.2. Stromversorgung über Steck-/Schraubverbindung (optional).................. |
36 |
|
|
|
|
0970 4020 de 01 |
3 |
1 Inhalt |
|
|
|
|
|
|
5.7. Batterien in die Fühler einlegen ............................................... |
|
37 |
||
|
5.8. |
Funkfühler anmelden ............................................................... |
|
38 |
|
|
5.9. |
Saveris-Software installieren.................................................... |
|
40 |
|
|
5.10. Hardware inbetriebnehmen...................................................... |
|
40 |
||
|
5.11. Saveris-Software starten.......................................................... |
|
51 |
||
|
5.12. Messsystem erweitern ............................................................. |
|
52 |
||
|
|
5.12.1. Saveris Router einbinden (optional)........................................................ |
|
52 |
|
|
|
|
5.12.1.1. Router mit Stromversorgung verbinden (Netzteil) .................... |
|
53 |
|
|
|
5.12.1.2. Router mit Stromversorgung verbinden (AC/DC)..................... |
|
54 |
|
|
|
5.12.1.3. Router anmelden ..................................................................... |
|
57 |
|
|
|
5.12.1.4. Fühler zuordnen ...................................................................... |
|
59 |
|
|
5.12.2. Saveris Ethernet-Fühler einbinden (optional).......................................... |
|
61 |
|
|
|
|
5.12.2.1. Netzwerkkabel anschließen..................................................... |
|
62 |
|
|
|
5.12.2.2. Ethernet-Fühler mit Stromversorgung verbinden (Netzteil) |
......64 |
|
|
|
|
5.12.2.3. USB-Kabel anschließen und Treiber installieren (optional)...... |
65 |
|
|
|
|
5.12.2.4. Parametrier-Software installieren............................................. |
|
66 |
|
|
|
5.12.2.5. Verbindungsdaten zuweisen.................................................... |
|
66 |
|
|
|
5.12.2.6. Netzwerkkabel an Saveris Base anschließen .......................... |
|
68 |
|
|
|
5.12.2.7. Ethernet-Fühler inbetriebnehmen ............................................ |
|
69 |
|
|
5.12.3. Saveris Converter einbinden (optional)................................................... |
|
73 |
|
|
5.13. Probelauf durchführen ............................................................. |
|
74 |
||
|
|
5.13.1. Systemverfügbarkeit prüfen.................................................................... |
|
74 |
|
|
|
5.13.2. Alarmkette prüfen ................................................................................... |
|
75 |
|
|
5.14. Hardware montieren ................................................................ |
|
76 |
||
|
|
5.14.1. Saveris Base an der Wand montieren .................................................... |
|
76 |
|
|
|
5.14.2. Saveris Base mit dem Standfuß aufstellen ............................................. |
|
78 |
|
|
|
5.14.3. Fühler an der Wand montieren ............................................................... |
|
79 |
|
|
|
5.14.4. Messsystem erneut prüfen...................................................................... |
|
81 |
|
6 |
Produkt verwenden.......................................................................... |
|
82 |
||
|
6.1. |
Benutzeroberfläche.................................................................. |
|
82 |
|
|
6.2. |
Menüs und Befehle .................................................................. |
|
84 |
|
|
|
6.2.1. |
Start........................................................................................................ |
|
84 |
|
|
6.2.2. |
Bearbeiten .............................................................................................. |
|
86 |
|
|
6.2.3. |
Extras ..................................................................................................... |
|
88 |
|
|
6.2.4. |
Vorlage ................................................................................................... |
|
90 |
|
|
6.2.5. |
Style ....................................................................................................... |
|
90 |
|
|
6.2.6. |
Hilfe (?)................................................................................................... |
|
90 |
|
6.3. Zonen anlegen und löschen..................................................... |
|
90 |
||
|
|
6.3.1. |
Zonen anlegen........................................................................................ |
|
90 |
|
|
6.3.2. |
Zonen löschen ........................................................................................ |
|
91 |
4 |
|
|
0970 4020 de 01 |
testo AG |
|
|
|
|
|
|
1 Inhalt |
|
6.4. |
Alarme konfigurieren................................................................ |
91 |
||
|
|
6.4.1. Grundeinstellungen für die SMS-Nachrichten ......................................... |
92 |
||
|
|
6.4.2. |
Fühleralarm konfigurieren....................................................................... |
94 |
|
|
|
6.4.3. |
Alarmübersicht........................................................................................ |
95 |
|
|
6.5. |
Messreihen analysieren ........................................................... |
97 |
||
|
|
6.5.1. |
Ansicht Diagramm .................................................................................. |
97 |
|
|
|
|
6.5.1.1. |
Ansicht vergrößern .................................................................. |
97 |
|
|
|
6.5.1.2. Informationen zu einem Messwert (Fadenkreuz) ..................... |
98 |
|
|
|
|
6.5.1.3. |
Ausgleichskurve einblenden .................................................... |
98 |
|
|
|
6.5.1.4. |
Text einfügen........................................................................... |
99 |
|
|
|
6.5.1.5. |
Text entfernen ......................................................................... |
99 |
|
|
|
6.5.1.6. |
Eigenschaften einer Kurve....................................................... |
99 |
|
|
|
6.5.1.7. Einstellungen für die Achsen im Diagramm ........................... |
104 |
|
|
|
6.5.2. |
Ansicht Tabelle ..................................................................................... |
108 |
|
|
|
|
6.5.2.1. |
Messwerte markieren ............................................................ |
108 |
|
|
|
6.5.2.2. |
Markierung aufheben............................................................. |
109 |
|
|
|
6.5.2.3. Extremwerte oder Mittelwert in Tabelle einfügen ................... |
109 |
|
|
|
|
6.5.2.4. |
Tabellenwerte verdichten....................................................... |
110 |
|
|
|
6.5.2.5. |
Verdichtung aufheben............................................................ |
111 |
|
|
|
6.5.2.6. |
Größten Messwert ermitteln................................................... |
111 |
|
|
|
6.5.2.7. |
Kleinsten Messwert ermitteln................................................. |
111 |
|
6.6. |
Alarme analysieren ................................................................ |
111 |
||
|
|
6.6.1. |
Alarme prüfen ....................................................................................... |
112 |
|
|
|
6.6.2. |
Alarm quittieren .................................................................................... |
113 |
|
|
6.7. |
Auswertungen erstellen ......................................................... |
115 |
||
|
|
6.7.1. |
Messdaten drucken .............................................................................. |
115 |
|
|
|
6.7.2. Archivierung mit automatischen Berichten............................................ |
116 |
||
|
6.8. Neue Datenbank (Projekt) erstellen ....................................... |
116 |
|||
|
6.9. |
Systemeinstellungen.............................................................. |
119 |
||
|
|
6.9.1. Allgemeine Einstellungen für die Saveris Base..................................... |
120 |
||
|
|
6.9.2. Systemeinstellungen für das GSM-Modul............................................. |
121 |
||
|
|
6.9.3. Betriebsdaten der Fühler anzeigen....................................................... |
122 |
||
|
|
6.9.4. Einstellungen für die Funkfühler............................................................ |
123 |
||
|
|
6.9.5. |
Ethernet-Fühler..................................................................................... |
124 |
|
|
6.10. Berichtseinstellungen............................................................. |
125 |
|||
7 |
Produkt instand halten .................................................................. |
127 |
|||
|
7.1. |
Ersatz von Komponenten....................................................... |
127 |
||
|
|
7.1.1. |
Komponenten löschen .......................................................................... |
127 |
|
|
|
7.1.2. |
Komponenten hinzufügen..................................................................... |
129 |
|
|
7.2. |
Kalibrierung und Justage ....................................................... |
134 |
||
|
7.3. |
Fühler von Wandhalterung abnehmen................................... |
135 |
||
|
|
|
|
0970 4020 de 01 |
5 |
1 Inhalt |
|
|
7.4. Batterien am Fühler wechseln................................................ |
136 |
|
7.5. Technische Daten .................................................................. |
138 |
|
7.5.1. |
Saveris Base ........................................................................................ |
138 |
7.5.2. |
Saveris Funkfühler................................................................................ |
139 |
7.5.3. |
Saveris Router...................................................................................... |
145 |
7.5.4. |
Saveris Ethernet-Fühler........................................................................ |
146 |
7.5.5. |
Saveris Converter................................................................................. |
151 |
8 |
Tipps und Hilfe ............................................................................... |
152 |
|
|
8.1. |
Fragen und Antworten ........................................................... |
152 |
|
8.2. |
Zubehör und Ersatzteile......................................................... |
155 |
6 |
0970 4020 de 01 |
testo AG |
Loading...
