TESTO Ex-Pt 720 Instruction Manual

Bedienungsanleitung de

Ex-Pt 720

Instruction manual en

1.888.610.7664 [e-mail]

www.Testo-Direct.com

Vorwort

2

Liebe Testo-Kundin, lieber Testo-Kunde,
wir freuen uns, dass Sie sich für das Ex-Pt 720 entschieden haben. Wir hoffen, dass Sie an dem Produkt

lange Freude haben werden und es Sie bei Ihrer Arbeit hilfreich unterstützt.
Lesen Sie bitte die vorliegende Bedienungsanleitung aufmerksam durch und machen Sie sich mit der

Bedienung des Gerätes vertraut, bevor Sie es einsetzen.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

Inhalt

3

Vorwort ..............................................................2

Inhalt..................................................................3

1. Grundlegende Sicherheitshinweise ....................4

2. -Sicherheitshinweise....................................5

3. Bedienungshinweise ..........................................7

3.1 Bestimmungsgemäße Verwendung ..............................7

3.2 Anzeige- und Bedienelemente ......................................7

3.3 Erste Inbetriebnahme ..................................................7

3.4 Einschalten und Messen ..............................................8

3.4.1 Einschalten ....................................................................8

3.4.2 HOLD-Funktion ..............................................................8

3.4.3 Auto-Off-Funktion ..........................................................8

3.4.4 Messeinheit umschalten ................................................8

3.4.5 Ausschalten ....................................................................8

4. Wartung ............................................................9

4.1 Batteriewechsel ............................................................9

4.2 Reparatur ....................................................................9

4.3 Gerät reinigen ..............................................................9

4.4 Regelmäßige Prüfung ..................................................9

5. Fühler ..............................................................10

6. -Daten ......................................................10

7. Technische Daten ............................................11

Garantie ..........................................................12

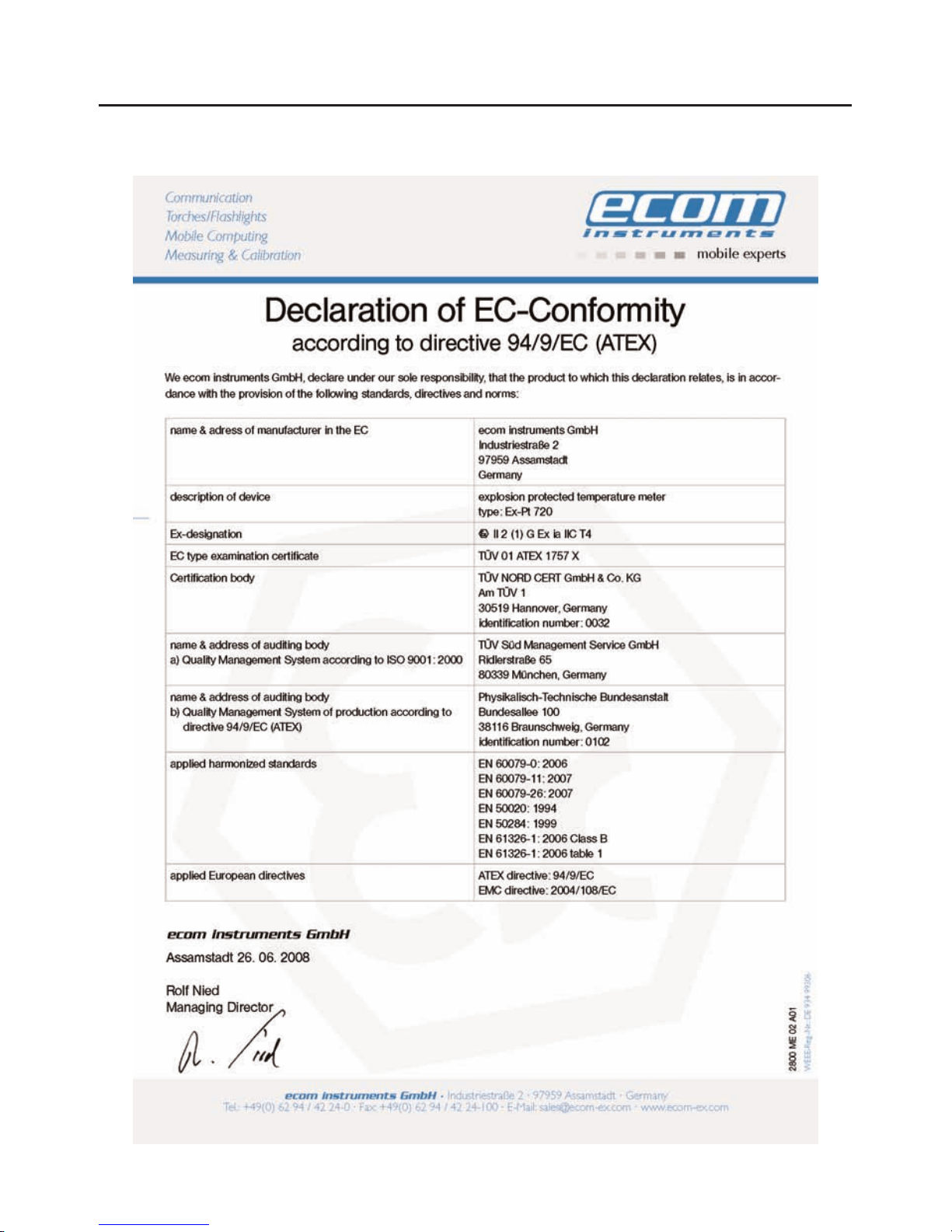

EG-Konformitätserklärung................................13

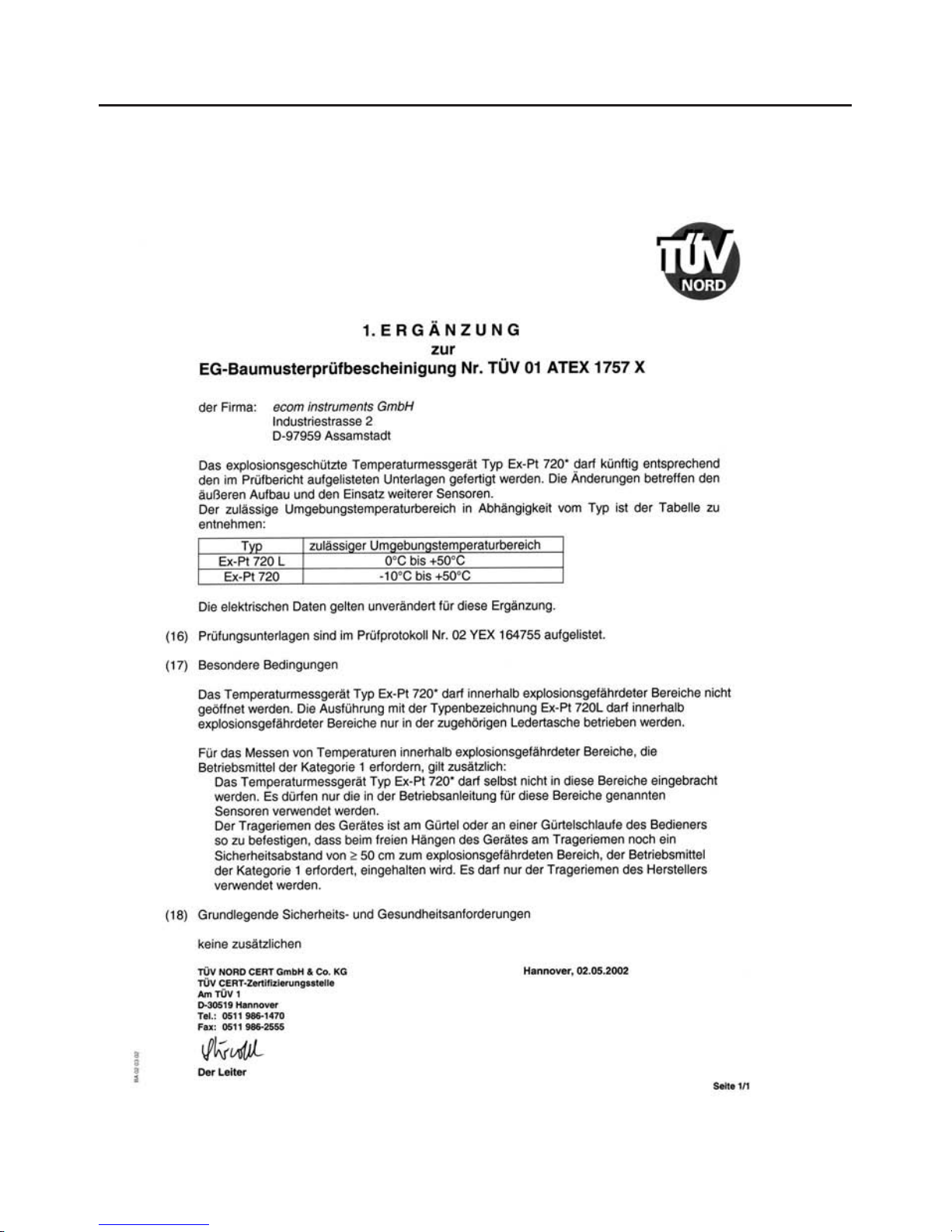

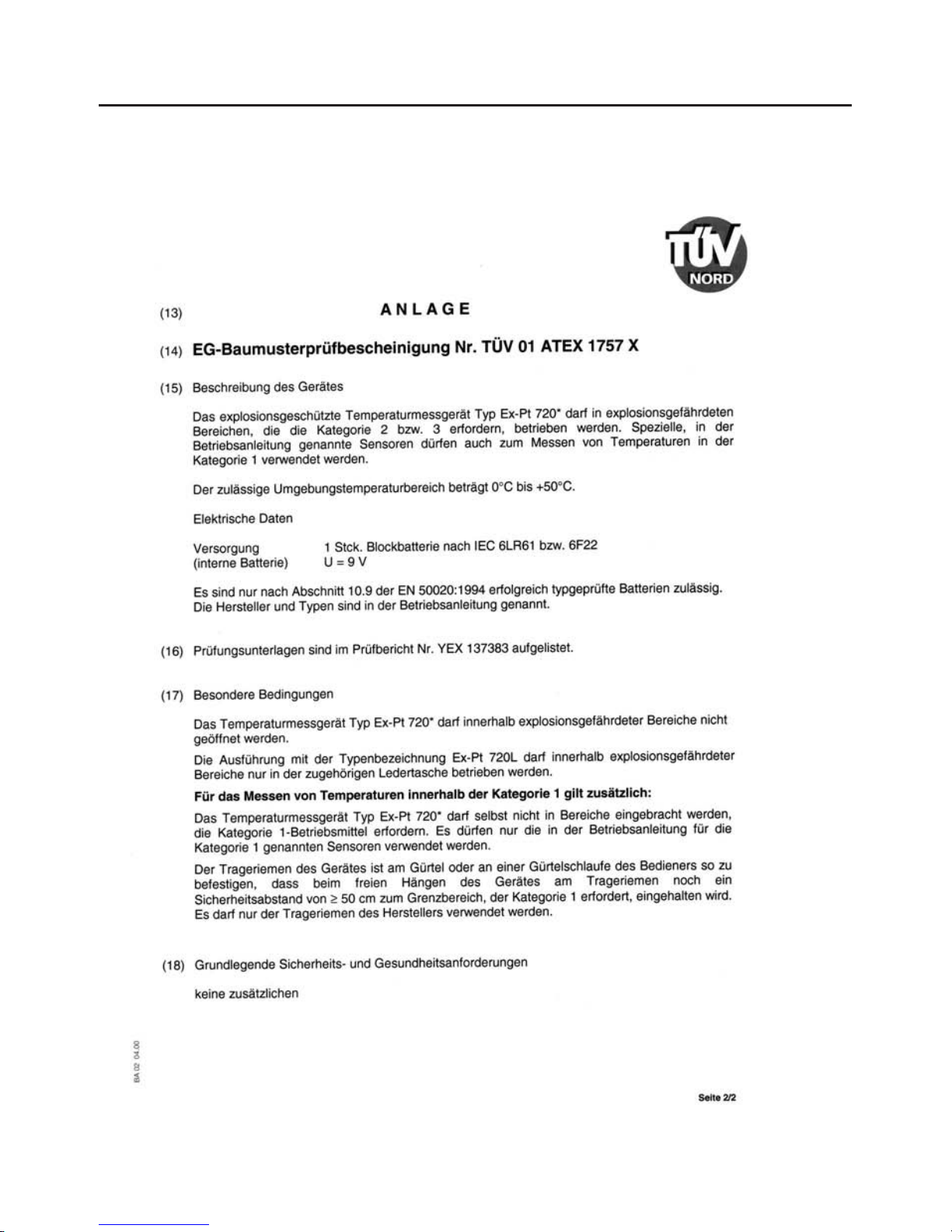

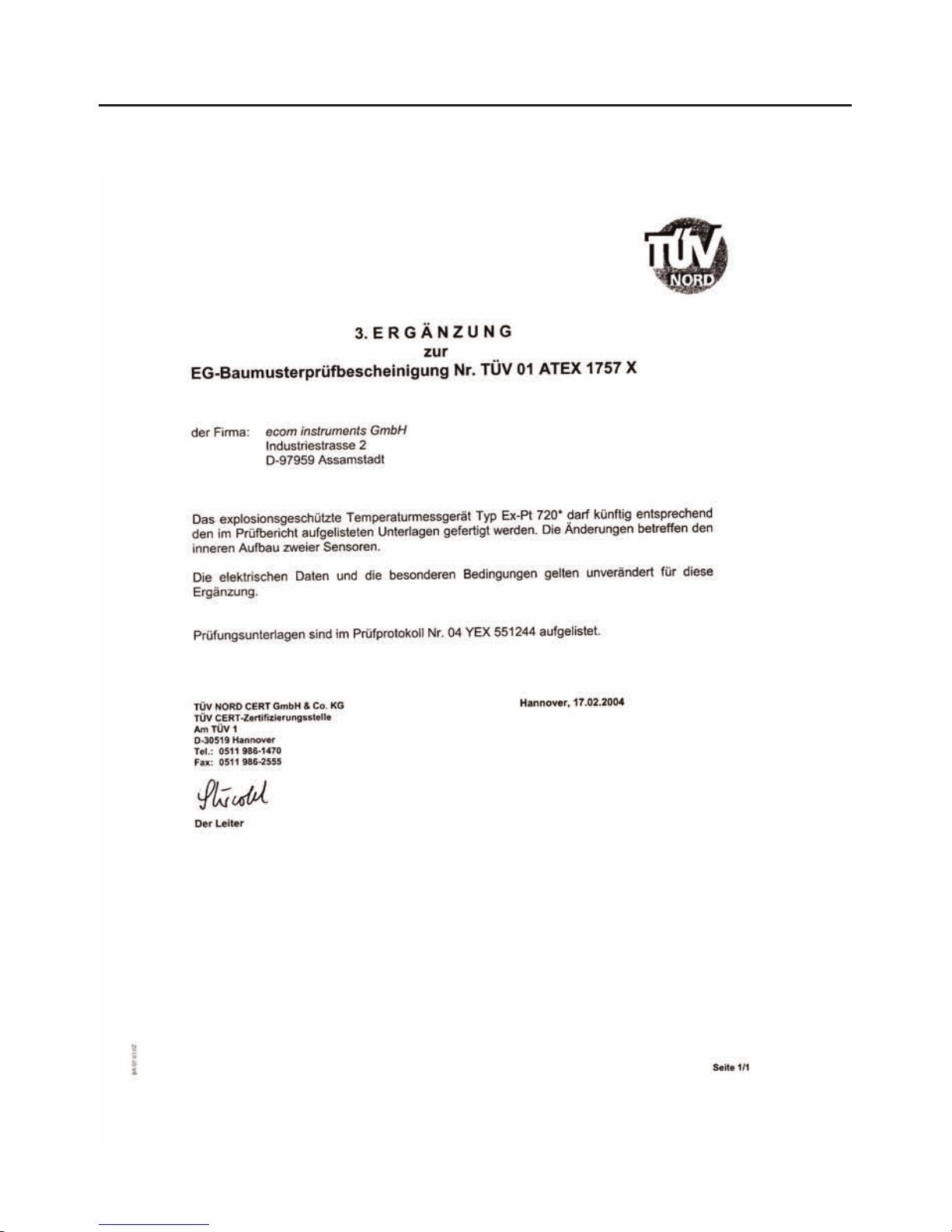

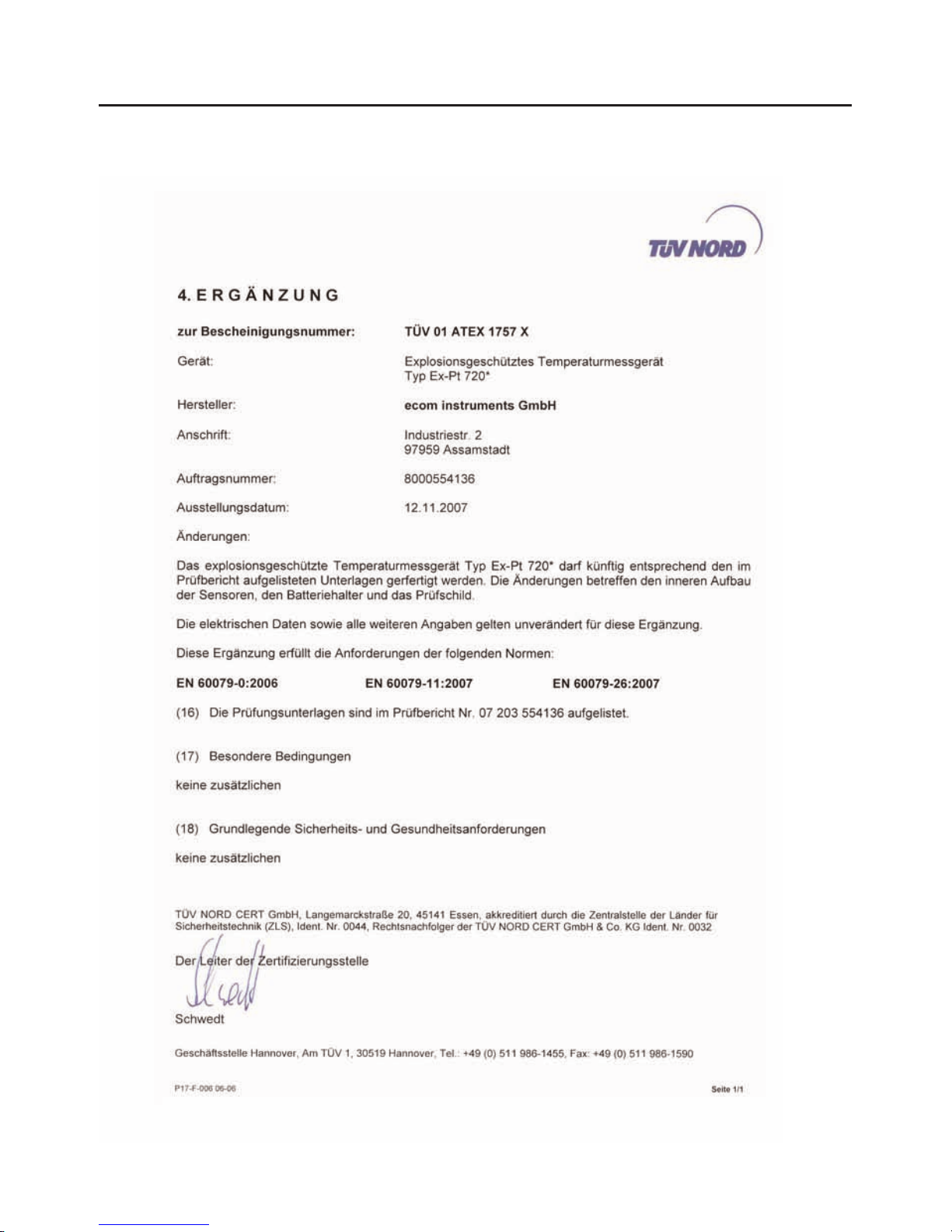

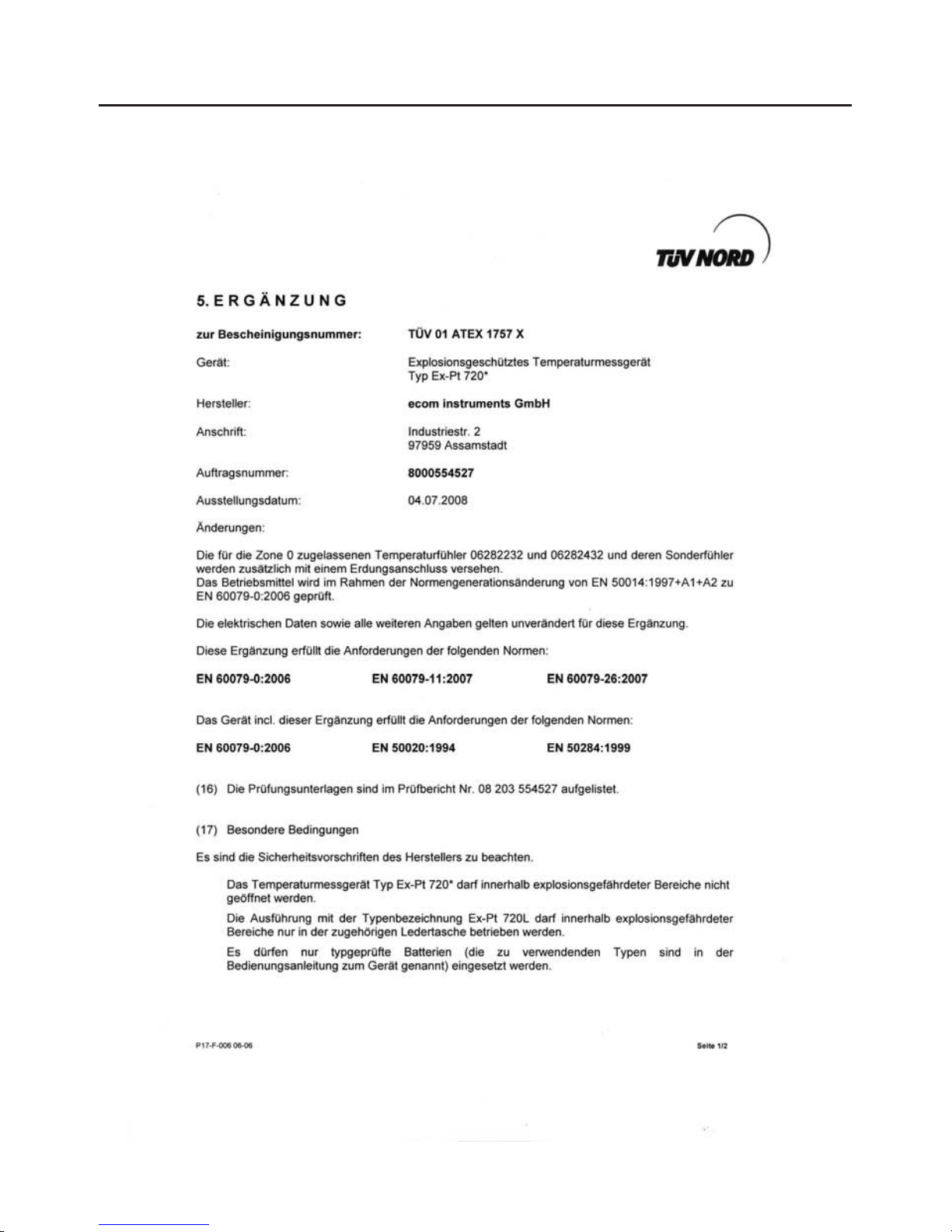

EG-Baumusterprüfbescheinigung ....................14

1.888.610.7664 [e-mail]

www.Testo-Direct.com

1. Grundlegende Sicherheitshinweise

4

Die vorliegende Bedienungsanleitung enthält Informationen und Vorsichtshinweise, die für eine
sichere Funktion bei den beschriebenen Bedingungen unbedingt zu berücksichtigen sind.
Vor dem Gebrauch des Geräts ist die Bedienungsanleitung aufmerksam zu lesen!

Im Zweifelsfall (in Form von Übersetzungsfehlern) gilt die deutsche Bedienungsanleitung.
Lesen Sie bitte die nachfolgenden Sicherheitshinweise aufmerksam durch:

Elektrische Gefahren vermeiden:

Messen Sie mit dem Gerät und externen Fühlern niemals an oder in der Nähe von spannungs­führenden Teilen, wenn das Gerät nicht ausdrücklich für die Strom/- und Spannungsmessung
freigegeben ist!

Gerät schützen:

Lagern Sie das Gerät nie zusammen mit Lösungsmitteln (z.B. Aceton).

Produktsicherheit/ Gewährleistungsansprüche wahren:

Betreiben Sie das Gerät nur innerhalb der in den technischen Daten vorgegebenen Parameter.
Behandeln Sie das Gerät nur sach- und bestimmungsgemäß.
Wenden Sie niemals Gewalt an!
Öffnen Sie das Gerät nur, wenn dies zu Wartungs- oder Instandhaltungszwecken ausdrücklich in der

Bedienungsanleitung beschrieben ist.
Temperaturangaben auf Sonden/ Fühlern beziehen sich nur auf den Messbereich der Sensorik.

Setzen Sie Handgriffe und Zuleitungen keinen Temperaturen über 70°C aus, wenn diese nicht
ausdrücklich für höhere Temperaturen zugelassen sind.

Fachgerecht entsorgen:

Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab.
Senden Sie das Gerät nach Ende der Nutzungszeit direkt an uns. Wir sorgen für eine umwelt-

schonende Entsorgung.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

2. -Sicherheitshinweise

5

Fehler und unzulässige Belastungen

Sobald zu befürchten ist, dass die Gerätesicherheit beeinträchtigt wird, muss das Gerät außer Betrieb
genommen und unverzüglich aus dem Ex-Bereich entfernt werden. Die unbeabsichtigte
Wiederinbetriebnahme muss verhindert werden. Wir empfehlen das Gerät zu einer Überprüfung an den
Hersteller zu schicken (Service-Adresse siehe Rückseite).

Die Gerätesicherheit kann z.B. gefährdet sein, wenn:

- am Gehäuse Beschädigungen sichtbar sind.

- das Gerät unsachgemäßen Belastungen ausgesetzt wurde.

- das Gerät unsachgemäß gelagert wurde.

- das Gerät Transportschäden erlitten hat.

- Gerätebeschriftungen unleserlich sind.

- Fehlfunktionen auftreten.

- offensichtliche Messungenauigkeiten auftreten.

- mit dem Gerät keine Messungen mehr möglich sind.

- die zulässigen Grenzwerte überschritten wurden.

Sicherheitsvorschriften allgemein

Die Benutzung des Geräts und der Fühler setzt beim Anwender die Beachtung der üblichen
Sicherheitsvorschriften und das Lesen des Zertifikates voraus, um Fehlbedienungen am Gerät
auszuschließen.

Folgende Sicherheitsvorschriften müssen zusätzlich beachtet werden:

- Gerät darf innerhalb des Ex-Bereiches nicht geöffnet werden.

- Die Batterien dürfen nur außerhalb des Ex-Bereiches gewechselt werden.

- Das Mitführen von zusätzlichen Batterien ist im Ex-Bereich nicht zulässig.

- Es dürfen nur typgeprüfte Batterien eingesetzt werden.

- Es dürfen nur die Fühler 0628 2232 und 0628 2432 sowie die unter Kapitel 5 aufgeführten Fühler
verwendet werden.

- Es ist sicherzustellen, dass das Messgerät nicht in Zone 0 eingebracht wird.

- Nicht an spannungsführenden Teilen messen.

- Messbereiche der Messwertaufnehmer beachten. Bei Überhitzung werden die Fühler zerstört.

- Übermäßig erhitzte Fühler dürfen nicht in den Ex-Bereich eingebracht werden.

- Vermeiden Sie den Einsatz in aggressiven Säuren oder Basen.

- Fühler in explosionsfähigen Dampf-, Nebel-, oder Gas-Luftgemischen nur unter atmosphärischen
Bedingungen betreiben, Temperatur: -10...+50°C, Druck: 0,8...1,1 bar

- Liegen keine explosionsfähigen Gemische vor oder sind Zusatzmaßnahmen gemäß EN 1127-1
getroffen, dürfen die Fühler auch außerhalb der atmosphärischen Bedingungen gemäß ihrer
Herstellerspezifikation betrieben werden.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

2. -Sicherheitshinweise

6

Bei Benutzung der Fühler darauf achten, dass mechanische Beschädigung oder Reibung in der
Anwendung ausgeschlossen sind; insbesondere auf Strömungsverhältnisse und Behältereinbauten
achten.

- Gegebenenfalls sind geeignete Vorkehrungen zur Vermeidung statischer Aufladungen zu treffen.

- Bei der Anwendung einer Erdverbindung ist auf die Vorgaben der EN 60079-14 zu achten.

- Die Fühler sind vor dem Einbringen in den Ex-Bereich kurz zu erden.

Besondere Bedingungen für Anwendung in Bereichen der Zone 0

- Die Bestimmung von Temperaturen mit dem Ex-Pt 720, innerhalb der Zone 0 ist nur unter Beachtung
der folgenden Bedingungen erlaubt:

- Es wird ein Edelstahlfühler Typ 0628 2232 oder 0628 2432 verwendet.

- Die Fühler sind über die Erdleitung zu erden. Dabei ist auf eine sichere Erdverbindung zu achten. Die
Erdklemme ist so anzubringen, dass ein unbeabsichtigtes Lösen ausgeschlossen werden kann. Das
Anbringen der Erdverbindung muss außerhalb der Zone 0 und vor dem Einbringen des Fühlers in die
Zone 0 erfolgen.

- Hinweise zu einer fachgerechten Erdung entnehmen Sie bitte z.B. der berufsgenossenschaftlichen
Regel BGR 132

- Der Ex-Pt 720 darf selbst nicht in die Zone 0 eingebracht werden.

- Es ist unbedingt sicherzustellen, dass das Gerät auch nicht versehentlich in die Zone 0 eintauchen
kann. Um dies zu gewährleisten ist der Trageriemen des Gerätes zusätzlich z.B. am Gürtel des
Bedieners oder an einer Gürtelschlaufe sicher zu befestigen. Die Länge des Trageriemens ist so zu
bemessen, dass der Ex-Pt 720 noch einen Abstand von 50 cm zum Grenzbereich der Zone 0 einhält,
wenn dieser frei am Trageriemen hängt.

- Wenn das Gerät in der optional erhältlichen Ledertasche (Best.-Nr. 0516 0133) benutzt wird, muss der
Trageriemen des Gerätes dennoch den Anforderungen entsprechend am Körper angebracht sein.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

3. Bedienungshinweise

7

3.1 Bestimmungsgemäße Verwendung

Das Ex-Pt 720 ist ein präzises, robustes und einfach bedienbares
Temperaturmessgerät zur Temperaturmessung in explosions­gefährdeten Bereichen (außer schlagwettergefährdeter Grubenbau)
der Zonen 2 und 1 nach Richtlinie 1992/92/EG (ATEX 137).

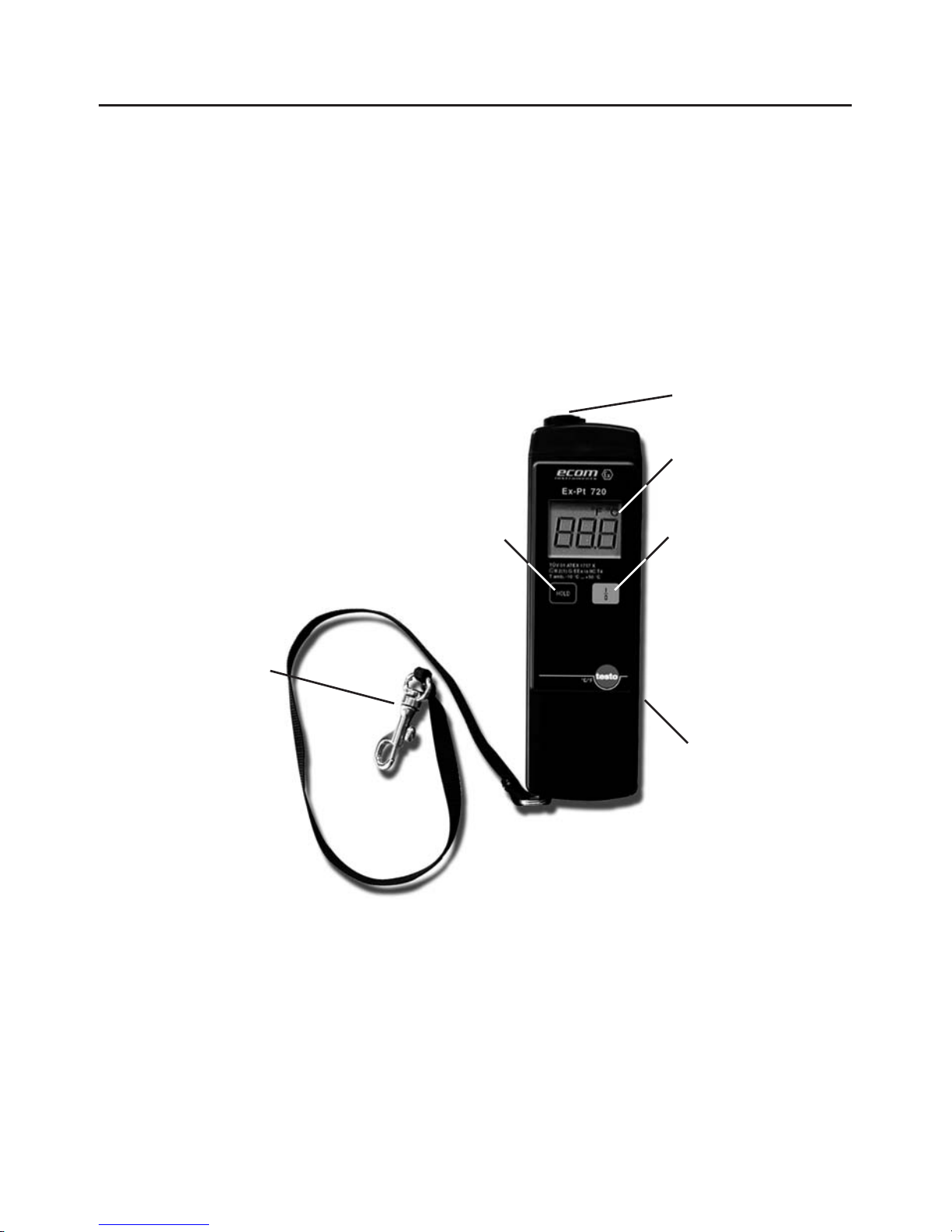

3.2 Anzeige- und Bedienelemente

Taste HOLD

Taste I/O

Fühleranschluss

Rückseite:
Sicherungsschraube

Trageriemen (siehe auch
Ex-Sicherheitshinweise)

Display

3.3 Erste Inbetriebnahme

1 Bedienungsanleitung sorgfältig lesen.
2 Gerät mit Inbus-Schlüssel auf der Rückseite öffnen.
3 Batterie einlegen (Polung beachten).
4 Batteriesicherungsdeckel aufsetzen.
5 Gerät mit Sicherungsschraube verschließen.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

3. Bedienungshinweise

8

3.4 Einschalten und Messen

3.4.1 Einschalten

1 Fühler anschließen. Dabei Kodierung des Steckers beachten.
2 Gerät mit einschalten.

- Nach dem Einschalten erfolgt ein kurzer Anzeigen- und
Funktionstest. Das Messgerät ist jetzt einsatzbereit.

3.4.2 HOLD-Funktion

Mit Messwerte im Display festhalten.

3.4.3 Auto-Off-Funktion

Die Auto-Off-Funktion schaltet das Gerät nach 10 Minuten
Betriebszeit aus. Dadurch wird ein unbeabsichtigtes Entladen der
Batterie vermieden.

Das Ausschalten erfolgt nicht, wenn die HOLD-Funktion
aktiviert ist!

3.4.4 Messeinheit umschalten

Die Anzeige kann zwischen °C und °F umgeschaltet werden.

1 Gerät mit einschalten.
2 Während des Anzeigen- und Funktionstests drücken und

halten.

- Nach Ablauf des Anzeigen- und Funktionstests blinkt die
momentan eingestellte Messeinheit.

2 Innerhalb von 5 Sekunden mit zwischen °C und °F um-

schalten.

- Wird nach dem Umschalten 5 Sekunden keine Taste betätigt,
so wird die neue Messeinheit übernommen.

3.4.5 Ausschalten

Gerät mit ausschalten.

- Das Gerät ist aus, wenn das Display nicht mehr aktiv ist.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

4. Wartung

9

4.1 Batteriewechsel

Die Batterien dürfen nur außerhalb des Ex-Bereiches gewechselt
werden.

Das Mitführen von zusätzlichen Batterien ist im Ex-Bereich nicht
zulässig.

Es dürfen nur Batterien 6LR61 nach IEC (siehe 7. Technische
Daten, S. 11) eingesetzt werden. Der Gebrauch abweichender
Batterien ist strengstens untersagt.

Erscheint das Symbol konstant in der Anzeige, wird ein
Batteriewechsel innerhalb der nächsten 1-2 Std. notwendig.
Bei unzureichender Batteriespannung schaltet des Gerät
automatisch ab.

1 Gerät auf der Rückseite aufschrauben, Unterschale abnehmen

und verbrauchte Batterie herausnehmen.

2 Neue Batterie einsetzen (Polung beachten), Unterschale

aufsetzen und festschrauben.

4.2 Reparatur

Reparaturen müssen im Herstellerwerk durchgeführt werden, da
eine sicherheitstechnische Überprüfung bei einer Reparatur
erforderlich ist (Service-Adresse siehe Rückseite).

4.3 Gerät reinigen

Gerät nur mit einem feuchten Tuch oder Schwamm reinigen.
Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel.

4.4 Regelmäßige Prüfung

Es wird empfohlen, die Funktion und Genauigkeit des Geräts alle
zwei Jahre vom Hersteller überprüfen zu lassen (Service-Adresse
siehe Rückseite).

1.888.610.7664 [e-mail]

www.Testo-Direct.com

10

5. Fühler

6. -Daten

Achtung! Angegebene Messbereiche gelten nicht für den Einsatz in explosionsgefährdeten Bereichen.
Kapitel Grundlegende Sicherheitshinweise und Ex-Sicherheitshinweise beachten!

Standardfühler

Bezeichnung Messbereich Genauigkeit Ex-Zone Fühlerrohr t

99

1

Bestell-Nr.

Tauch-/ -50...400°C Klasse A 2, 1 110 x ø4mm 12s 0628 1232
Einstechfühler

Oberflächen- - 50...400°C Klasse B 2, 1 110 x ø4mm 40s 0628 1932
fühler Auflage ø9mm

Edelstahl- -50...400°C Klasse A 2, 1, 0 125 x ø4mm 10s 0628 2232
einstechfühler

Tanktauch- - 50...400°C Klasse A 2, 1, 0 190 x ø24mm 15s 0628 2432
fühler

Sonderfühler

Bezeichnung Messbereich Genauigkeit Ex-Zone Fühlerrohr

2

t

99

1

Bestell-Nr.

Tauch-/ -50...400°C Klasse A 2, 1 >50 x >ø4mm 12s 0600 9999
Einstechfühler 0628 1232

Oberflächen- - 50...400°C Klasse B 2, 1 >50 x >ø4mm 40s 0600 9999
fühler 0628 1932

Edelstahl- -50...400°C Klasse A 2, 1, 0 >50 x >ø4mm 10s 0600 9999
einstechfühler 0628 2232

Tanktauch- - 50...400°C Klasse A 2, 1, 0 190 x ø24mm 15s 0600 9999
fühler Leitungslänge: 0628 2432

1...50m

1

Ansprechzeit (99%)

2

die angegebenen Werte sind die Mindest-Abmessungen, die Fühler werden kundenspezifisch gefertigt.

EG-Baumusterprüfbescheinigung-Nr.: TÜV 01 ATEX 1757 X

Ex-Kennzeichnung: II 2(1) G Ex ia IIC T4

Zugelassen für Zone 1, Gerätegruppe II, Gasgruppe C
explosionsgefährdete Gase, Dämpfe oder Nebel,
Temperaturklasse T4.

Es dürfen nur die in der Zulassung spezifizierten Fühler eingesetzt werden. Fühler 0628 2232 und
0628 2432 dürfen in Zone 0 verwendet werden.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

11

7. Technische Daten

Stromversorgung 9V-Block, 6LR61 nach IEC

(nur typgeprüfte Batterien, siehe unten)

Batteriestandzeit ca. 100h
Lager-/Transporttemperatur -20...+ 70°C
Umgebungstemperatur -10...+ 50°C
Gewicht inkl. Batterie ca. 200g
Gehäusematerial ABS, beschichtet, leichte Schleierbildung durch Zusätze
Schutzart IP54
Abmessungen (L x B x H) 190 x 57 x 42mm
Display LCD, Ziffernhöhe 14mm
Messwertaufnehmer PT 100-Sensor, 4-Leiter-Technik
Messbereich -50...+400 °C
Genauigkeit -50...+ 199,9°C: ±0,2°C, ±1 Digit

+200...+ 400°C: ±0,2% v. Mw., ±1 Digit

Auflösung -50...+ 199,9°C: 0,1°C

+200...+ 400°C: 1°C

Systemgenauigkeit -50...+ 99,9°C: ±0,6°C, ±1 Digit
(mit Tauch- / Einstechfühler) +100...+ 400°C: ± 0,5% v. Mw., ±1 Digit

CE-Kennzeichnung

0102

Typgeprüfte Batterien

Hersteller Typ

Varta Alkaline No.4822, Alkaline Universal No.4022, Alkaline Electric Power No.8022
Duracell Alkaline, Alkaline Ultra, Professional Alkaline Battery Procell
Everady (Ralston Alkaline Energizer

Energy Systems SA)
Panasonic Alkaline Power Line Industrial Battery
Daimon Alkaline

1.888.610.7664 [e-mail]

www.Testo-Direct.com

12

Garantie

Wir gewähren auf dieses Produkt 24 Monate Garantie ab dem Zeitpunkt des Ersterwerbs. Für Fühler gilt
eine Garantie von 24 Monaten. Von der Garantie abgedeckt sind alle Material- und Fabrikationsfehler.

Während der Garantiezeit auftretende Mängel wird die Testo AG, gemäß den nachstehenden
Bedingungen ohne Berechnung der Arbeits- und Materialkosten beseitigen.

Nach eigenem Ermessen von Testo werden defekte Teile entweder durch neue Ersatzteile ausge-tauscht
oder das komplette Produkt durch ein neues Produkt ersetzt.

Von dieser Herstellergarantie ausgeschlossen sind:

- Verschleißteile (z. B. Batterien) und Verbrauchsmaterialien

- Schäden durch:

- nicht bestimmungsgemäßen Gebrauch oder Gebrauch unter Nichtbeachtung der Bedienungs­anleitung und/oder der Sicherheitshinweise,

- mangelnde Sorgfalt, Unfälle oder normale Abnutzung,

- äußere Einwirkungen (z. B. Transportschäden, Beschädigungen durch Erschütterungen, Über­hitzung, Wasser, Feuchtigkeit oder Säuren),

- Verwendung ungeeigneter Zubehörteile.

Diese Garantie erlischt:

- wenn Typen- oder Seriennummer des Produktes geändert, gelöscht, entfernt oder unleserlich
gemacht wurden,

- Reparaturen und Abänderungen von dritter nicht autorisierter Seite vorgenommen wurden.

Diese Garantie deckt keinen der folgenden Punkte ab:

- Regelmäßige Wartung und Reparatur oder Ersatz von Teilen bedingt durch normalen

Verschleiß,

- Kosten für Verpackung und Transport,

- Transportrisiken, die unmittelbar oder mittelbar mit dieser Garantie zusammenhängen,

- Kosten für neben den Garantieleistungen durchgeführte notwendige Reparaturen, Justagen
oder dergleichen.

Wenden Sie sich im Garantiefall an die Testo AG oder an die für Ihr Land zuständige Vertriebs­gesellschaft. Die Adressen finden Sie im Internet unter www.testo.com.

Legen Sie dem Produkt eine kurze Mängelbeschreibung und den Kaufbeleg bei, aus dem das Liefer­bzw. Kaufdatum ersichtlich ist. Geben Sie für eventuelle Rückfragen bitte auch Ihre Telefonnummer an.

Garantieleistungen bewirken keine Verlängerung der Garantiezeit.
Weitergehende Ansprüche gegenüber Testo wie Wandelung, Minderung oder Schadenersatz - gleich

welcher Art - sind ausgeschlossen.
Die Testo AG übernimmt keine Haftung für spezielle, unmittelbare, mittelbare Begleit- und Folge-

schäden sowie Verluste einschließlich des Verlusts von Daten, unabhängig davon, ob sie auf Ver­letzung der Gewährleistungspflicht, rechtmäßige oder unrechtmäßige Handlungen, Handlungen in
gutem Glauben sowie andere Handlungen zurückzuführen sind.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

13

EG-Konformitätserklärung

1.888.610.7664 [e-mail]

www.Testo-Direct.com

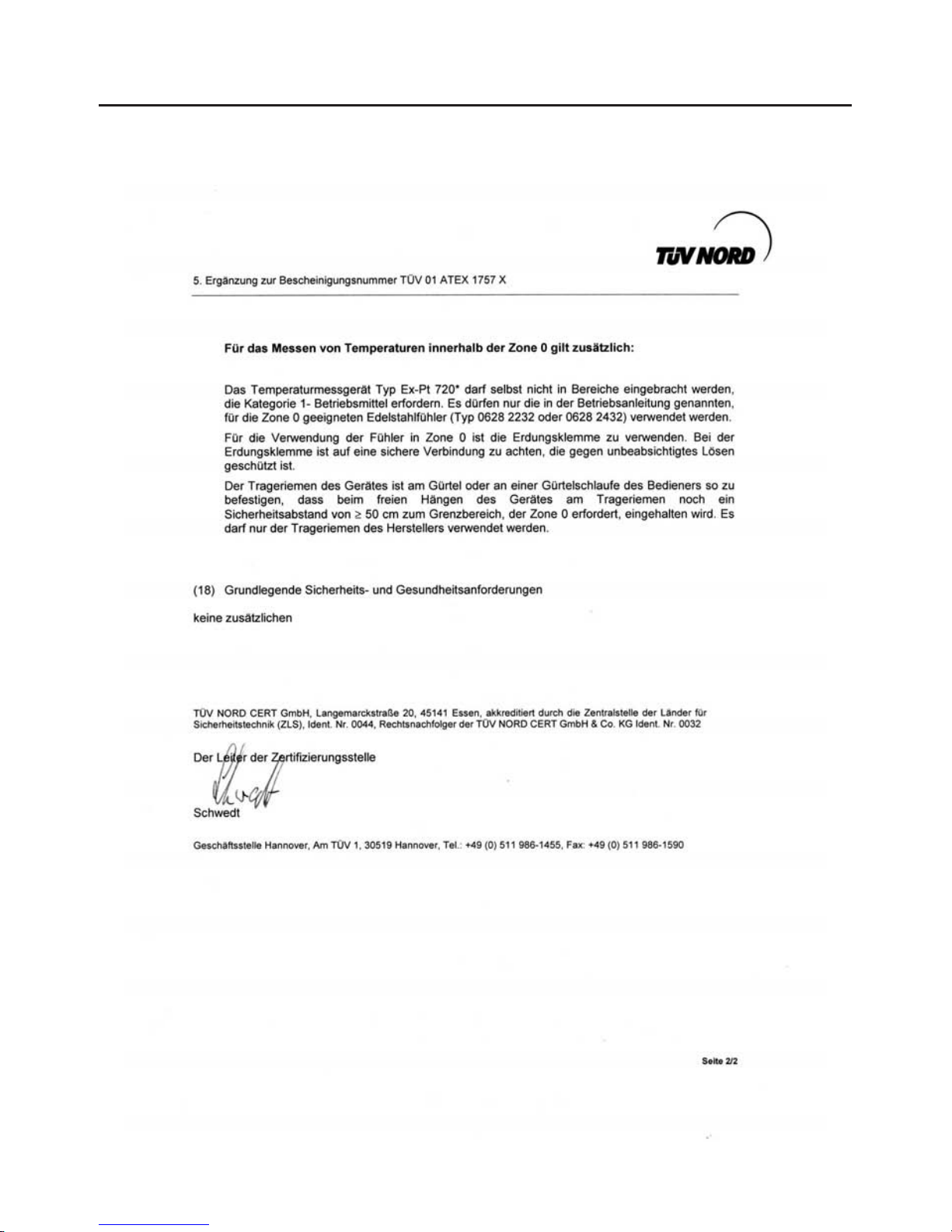

EG-Baumusterprüfbescheinigung

14

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EG-Baumusterprüfbescheinigung

15

1.888.610.7664 [e-mail]

www.Testo-Direct.com

16

EG-Baumusterprüfbescheinigung

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EG-Baumusterprüfbescheinigung

17

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EG-Baumusterprüfbescheinigung

18

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EG-Baumusterprüfbescheinigung

19

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EG-Baumusterprüfbescheinigung

20

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EG-Baumusterprüfbescheinigung

21

1.888.610.7664 [e-mail]

www.Testo-Direct.com

Notizen

22

1.888.610.7664 [e-mail]

www.Testo-Direct.com

Bedienungsanleitung de

Instruction manual en

Ex-Pt 720

1.888.610.7664 [e-mail]

www.Testo-Direct.com

Introduction

24

Dear Customer
We are delighted you have decided to purchase Ex-Pt 720. We hope you will enjoy the benefits of this

product for a long time to come and that it will help you with your work.
Please take the time to read the instruction manual carefully and make sure you become familiar with

how the instrument operates before using it.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

Contents

25

Introduction......................................................24

Contents..........................................................25

1. Basic safety instructions ....................................26

2. - safety instructions ....................................27

3. Operating instructions........................................29

3.1 Intended use ................................................................29

3.3 Initial operation..............................................................29

3.2 Display and operating elements ....................................29

3.4 Switching-on and measuring ........................................30

3.4.1 Switching-on ..................................................................30

3.4.2 HOLD-Function ..............................................................30

3.4.3 Auto-Off-Function ..........................................................30

3.4.4 Changing measuring unit ................................................30

3.4.5 Switching-off ..................................................................30

4. Maintenance ......................................................31

4.1 Battery change ............................................................31

4.2 Repairs ........................................................................31

4.3 Cleaning the instrument ................................................31

4.4 Regular checks ............................................................31

5. Probes ..............................................................32

6. -Data ..........................................................32

7. Technical Data ..................................................33

Warranty ..........................................................34

Declaration of EC-Conformity ..........................35

EC type approval ............................................36

1.888.610.7664 [e-mail]

www.Testo-Direct.com

1. Basic safety instructions

26

This instruction manual includes information and safety information which must be followed in order to
ensure safe working in the conditions described.

Please read through the following safety instructions carefully.
In case of doubt (in the form of translation errors), the German Instruction manual is regarded as the

master version.

Avoid electricity:

Never use the instrument and external probes to measure on or near live parts if the instrument is not
expressly approved for current and voltage measurement!

Protect the unit:

Never store the instrument with solvents (e.g. acetone).

Preserve the product safety/warranty entitlement:

The instrument should only be operated within the parameters specified in the Technical data.
Please use the instrument appropriately and according to instructions.
Never use force!
The instrument should not be opened except if expressly described in this instruction manual for

maintenance purposes.
The temperature data for the probes only refer to the sensor measuring range. Never subject handles

or pipes to temperatures greater than 70°C unless they are expressly approved for higher
temperatures.

Disposal:

Empty batteries should be disposed of appropriately.
Please return the instrument us once it has been taken out of operation and we will dispose of it for

you.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

2. -safety instructions

Malfunctioning and inadmissible operation

As soon as one suspects that the safety of the equipment is endangered, it must be taken out of service
and immediately removed from the Ex-area. Precautions must be taken to prevent its unintentional reuse.

We recommend that the unit be returned to the manufacturer for checking.
For example, the safety of the unit could be endangered when:

- damage to the housing is visible.

- the unit was subjected to improper strain.

- the unit was incorrectly stored.

- the unit was damaged in transit.

- the lettering on the unit is unreadable.

- malfunctioning occurs.

- obviously incorrect measurements occur.

- measurements with the unit are no longer possible.

- the permissible limiting values were exceeded.

General safety information

Operation of the instrument and the probe pre-supposes that the user observes the usual safety
regulations and has read the certificate, in order to be able to eliminate operating errors.

The following safety regulations must be additionally observed:

- Instrument may not be opened inside the Ex-area.

- The batteries may be exchanged only outside the Ex-area.

- Carrying spare batteries inside the Ex-area is not permitted.

- Only type-tested batteries may be used.

- Only the following probes may be used: Probes 0628 2232 and 0628 2432, and the probes listed in
chapter 5.

- It must be ensured that the instrument is not taken into Zone 0.

- Do not carry out measurements on live parts.

- Observe the measuring range of the sensors. The probes are destroyed if overheated

- Excessively heated probes may not be taken into the Ex-area.

- Avoid use in corrosive acids or alkalis.

- Use probes in explosive vapours, fogs, or gas-air mixtures only under atmospheric conditions,
temperature: -10 to +50°C, pressure: 0.8 to 1.1 bar

- If no explosive mixtures are present, or if additional measures have been taken according to
EN 1127-1, the probes may also be used outside atmospheric conditions according to the
manufacturers specifications.

27

1.888.610.7664 [e-mail]

www.Testo-Direct.com

2. -safety instructions

28

When using the probes, ensure that mechanical damage or friction in application is eliminated; pay
particular attention to flow conditions and the interior of containers.

- If applicable, the necessary measurems for the avoidance of static charging must be taken.

- When using an earth connection, observe the stipulations of EN 60079-14.

- Before taking the probes into the Ex-area, they must be earthed.

Special conditions for use in Zone 0 areas

- Recording temperature with the Ex-Pt 720 inside Zone 0 is allowed only under the following conditions

- A stainless steel probe Type 0628 2232 or 0628 2432 is used.

- Ensure the earth connection is secure. Connect the earth terminal is such a way as to prevent
unintentional disconnection. The earth connection must be made outside Zone 0 and before taking the
probe into Zone 0.

- For information on correct connection of an earth, consult the relevant regulations

- The Ex-Pt 720 itself may not be taken into Zone 0.

- It must be ensured that the instrument is not immersed into Zone 0 accidentally. In order to guarantee
this, the carrying strap must be additionally fixed, e. g. to the user’s belt or belt rung. The length of the
carrying strap is such that the Ex-Pt 720 still has a distance of 50 cm to Zone 0 when hanging freely on
the strap.

- If the instrument is being used in the optionally available leather case (Order no. 0516 0133), the
carrying strap must still be fixed to the body acording to the regulations.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

3. Operating instructions

29

3.1 Intended use

The Ex-Pt 720 is a precise, robust and simple to operate
temperature measuring device for temperature measurements in
explosion-endangered areas (excluding firedamp-endangered
underground mining) of Zones 2 and 1 according to guideline
1992/92/EG (ATEX 137).

3.2 Display and operating elements

HOLD button

I/O button

Probe connection

Reverse side:
safety screw

Carrying strap (see
Ex- safety instructions)

Display

3.3 Initial operation

1 Please follow instruction manual.
2 Open instrument at the back using Allan key.
3 Insert battery correctly (+/-).
4 Put on battery cover.
5 Close instrument with screw.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

3. Operating instructions

30

3.4 Switching-on and measuring

3.4.1 Switching-on

1 Connect probe (take note of plug coding).
2 Switch unit on with .

- After switching on, a short display and function test will take
place. The measuring instrument is now ready for use.

3.4.2 HOLD-Function

Hold readings in display via .

3.4.3 Auto-Off-Function

The Auto-Off-Function switches the unit off after 10 minutes’
operating time thus avoiding unintentional discharge of the battery.

Cannot be switched off if HOLD function is activated.

3.4.4 Changing measuring unit

The display can be switched between °C and °F.

1 Press to switch on instrument.
2 Keep pressed during display and function tests.

- The measuring unit currently set flashes once the display and
function test is complete.

2 Switch between °C and °F within 5 seconds via .

- If a button is not pressed within 5 seconds, the new measuring
unit comes into effect.

3.4.5 Switching-off

Switch the unit off with .

- The instrument is off if the display is no longer activated.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

4. Maintenance

31

4.1 Battery change

The batteries should only be changed outside the Ex-area.
The taking of additional batteries into the Ex-area is not allowed.
Only batteries of Type 6LR61 as per IEC (Refer 7. Technical Data,

p. 33) may be used. The use of alternative types of batteries is
strictly forbidden.

Should the symbol be displayed constantly, then the battery
will need to be changed within the next 1-2 hours.
The unit switches itself automatically off should the battery voltage
be too low.

1 Unscrew back of instrument, remove bottom part and take out

spent battery.

2 Put in new battery correctly (+/-), put on bottom part and screw

tightly.

4.2 Repairs

Repairs must be carried out in the manufacturer’s factory as it is
necessary for the unit to be checked for technical and safety
reasons.

4.3 Cleaning the instrument

The unit should only be cleaned with a moist cloth or sponge.
Detergents or abrasive materials should not be used.

4.4 Regular checks

We recommend that the function and accuracy of the unit be
checked every two years by the manufacturer.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

32

5. Probes

6. -Data

EC-test approval-no.: TÜV 01 ATEX 1757 X
Ex-designation: II 2(1) G Ex ia IIC T4

Approved for Zone 1, equipment group II, gas group C
explosions-endangered gases, vapours or fog, temperature
class T4.

Only the sensors specified in the approval certificate may be used. Sensors no. 0628 2232 and
0628 2432 may be used in Zone 0.

Attention! Given measuring ranges do not apply for use in explosion-endangered areas. Observe
chapters Basic safety instructions and Ex-safety instructions!

Standard probes

Name Meas. range Accuracy Ex-Zone Probe pipe t

99

1

Part no.

Immersion/ -50 to 400°C Class A 2, 1 110 x ø4mm 12s 0628 1232
penetration probe

Surface -50 to 400°C Class B 2, 1 110 x ø4mm 40s 0628 1932
probe Surface ø9mm

Stainless steel -50 to 400°C Class A 2, 1, 0 125 x ø4mm 10s 0628 2232
probe

Tank immersion -50 to 400°C Class A 2, 1, 0 190 x ø24mm 15s 0628 2432
probe

Special probes

Name Meas. range Accuracy Ex-Zone Probe pipe

2

t

99

1

Part no.

Immersion/ -50 to 400°C Class A 2, 1 >50 x >ø4mm 12s 0600 9999
penetration probe 0628 1232

Surface -50 to 400°C Class B 2, 1 >50 x >ø4mm 40s 0600 9999
probe 0628 1932

Stainless steel -50 to 400°C Class A 2, 1, 0 >50 x >ø4mm 10s 0600 9999
probe 0628 2232

Tank immersion -50 to 400°C Class A 2, 1, 0 190 x ø24mm 15s 0600 9999
probe Cable length: 0628 2432

1 to 50m

1

response time (99%)

2

The given values are minimum dimensions, the probes are custom-designed.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

33

7. Technical Data

Power 9V-Block, 6LR61 as per IEC

(only type tested batteries, see below)

Operating life approx. 100h
Storage temperature -20 to + 70°C
Ambient temperature - 10 to +50°C
weight with batteries approx. 200g
Case material ABS, coated, discolouring may occur
Protection class IP54
Dimensions (L x W x H) 190 x 57 x 42mm
Display LCD, digit height 14mm
Measuring device PT 100-Sensor, 4-wire-technology
Measuring range -50 to +400°C
Accuracy -50 to + 199.9°C: ±0.2°C, ±1 digit

+200 to + 400°C: ±0.2% of reading, ±1 digit

Resolution -50 to + 199.9°C: 0.1°C

+200 to + 400°C: 1°C

System accuracy -50 to + 99.9°C: ± 0.6°C, ±1 digit
(with immersion / penetration probe) +100 to + 400°C: ±0.5% of reading, ±1 digit

CE-designation

0102

Type approved batteries

Manufacturer Type

Varta Alkaline No.4822, Alkaline Universal No.4022, Alkaline Electric Power No.8022
Duracell Alkaline, Alkaline Ultra, Professional Alkaline Battery Procell
Everady (Ralston Alkaline Energizer

Energy Systems SA)
Panasonic Alkaline Power Line Industrial Battery
Daimon Alkaline

1.888.610.7664 [e-mail]

www.Testo-Direct.com

34

Warranty

We grant a warranty of 24 months from the date of the initial purchase for this product. There is a
warranty of 24 months on probes. The warranty covers all material and manufacturer faults.

Faults occurring during the period of warranty will be rectified by Testo AG free of charge for labour and
materials according to the following conditions.

Either the defective components will be replaced with new spare parts or the entire product will be
replaced according to Testo’s estimation.

This manufacturer’s warranty excludes:

- Wear parts (e.g. batteries) and consumables.

- Damage caused by:

- use contrary to the intended purpose or failure to observe the Instruction Manual and/or the
safety instructions,

- lacking care, accidents caused by normal wear,

- external influences (e.g. transport damage, damage caused by vibrations, superheating, water,
moisture or acids),

- the use of unsuitable accessories.

This warranty expires:

- if the type or serial number of the product is changed, erased, removed or made illegible,

- repairs or modifications are made by unauthorised parties.

This warranty covers none of the following items:

- regular maintenance and repairs or the replacement of parts due to normal wear,

- the costs of packaging and transport,

- transport risks incurred directly or indirectly in connection with this warranty,

- the costs of repairs, adjustments or similar measures taken beyond the extent of this warranty.

In the case of a warranty claim, consult the Testo AG. The addresses can be seen at www.testo.com.
Enclose a brief description of the fault and the purchase receipt, indicating the delivery and purchase

dates, together with the product. Please also give us your telephone number for any inquiries.
Warranty repairs do not extend the period of warranty.
Further claims of any kind against Testo such as commercial transformation, price reduction or

compensation will not be processed.
The Testo AG accepts no responsibility for special, direct, indirect, accompanying or subsequent

damage as well as losses including the loss of data which may arise through the use or acquisition of
the equipment independent of whether it was caused by violation of the warranty obligation, lawful or
unlawful action, action in good faith or any other action.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

35

Declaration of EC-Conformity

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EC type approval

36

TÜV CERT

(1) EC – Type approval test certificate

(2) Equipment and protective systems for use according to certain regulations in

explosion-endangered areas – Guideline 94/9/EC

(3) EG Type approval test certificate number

TÜV 01 ATEX 1757 X

(4) Equipment: Explosion-protected temperature measuring unit Type Ex-Pt 720*

(5) Manufacturer: ecom instruments GmbH

(6) Address: D-97959 Assamstadt, Industriestrasse 2

(7) The type of design as well as the various permissible versions are specified in the appen

dix to this type approval test certificate.

(8) The TÜV Hannover/Sachsen-Anhalt e.V., TÜV CERT-certification authority, hereby con

firms, as recognized authority no. 0032 according to Article 9 of the Guidelines of the
Council of the European Union dated March 23rd, 1994 (94/9/EG), the fulfilment of the
fundamental safety and health requirements for the conception and design of equipment
and protective systems according to certain regulations in explosion-endangered areas in
line with Appendix ll of the guidelines.

The test results are recorded in the confidential test report No. 01 YEX 137383.

(9) The fundamental safety and health requirements are fulfilled on account of compatibility with

EN 50014:1997 EN 50020:1994

(10) Should the letter "X” appear at the end of the certification number, attention is drawn to

special conditions for the safe use of the equipment which can be found in the appendix.

(11) This EG type approval test certificate only refers to the conception and testing of certain

equipment in line with Guideline 94/9/EG. The additional requirements of this guideline
which are valid for the manufacture and commissioning of this equipment are not covered
by this certificate.

(12) The designation of the equipment must contain the following details:

ll 2 (1) G EEx ia llC T4

TÜV Hannover/Sachsen-Anhalt e.V Hannover, 19.02.2002
TÜV CERT-certification authority
Am TÜV 1
D-30519 Hannover

The person in charge

This EG type approval test certification may only be distributed in unchanged form.
Extracts or changes need the approval of the TÜV Hannover/Sachsen-Anhalt e.V

1.888.610.7664 [e-mail]

www.Testo-Direct.com

37

EC type approval

(13) Appendix

(14) EC – Type approval test certificate No. TÜV 01 ATEX 1757 X

(15) Description of the equipment

The explosion-protected temperature measurement unit Type Ex-Pt 720* may be used in
explosion-endangered areas which require category 2 or 3 respectively. The sensors
which are specially mentioned in the operating instructions may be used for the measure
ment of temperatures in category 1.

The permissible ambient temperature range is 0°C to +50°C.

Electrical data

Power supply one block battery as per IEC 6LR61 or 6F22
(internal battery) U = 9V

Only batteries which have satisfied the type–testing in accordance with section 10.9 of
EN 50020:1994 are allowed to be used. The manufacturers and their type numbers are
listed in the operating instructions.

(16) Test documentation is listed in test report No. YEX 137383.

(17) Special conditions

The temperature measuring unit Type Ex-Pt 720* may not be opened within the explosion­endangered area.

The version with the type designation EX-Pt 720L may only be used within explosion­endangered areas when it is enclose in the leather case which is supplied with it.

In addition, the following applies to the measurement of temperatures within
category 1:

The temperature measuring unit Type Ex-Pt 720* itself may not be taken into areas which
require category 1 operating equipment. Only the sensors listed in the operating instruc
tions as being suitable for category 1 may be used.

The carrying strap of the unit is to be attached to a loop on the user’s belt in such a way
that when the unit hangs freely on the strap it always maintains a spacing of > 50 cm from
the boundary of the area which requires category 1. Only the manufacturer’s carrying
strap may be used.

(18) Fundamental safety and health requirements

No additional ones.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

38

EC type approval

1st Supplement

to

EC – Type approval test certificate No. TÜV 01 ATEX 1757

The company: ecom instruments GmbH

Industriestrasse 2
D-97959 Assamstadt

In the future, the explosion-protected temperature measuring instrument Type Ex-Pt 720*
may be manufactured in accordance with the documentation listed in the test report. The
changes are concerned with the external design and the use of further sensors.
The permissible ambient temperature is dependent on the type as shown in the following
table:

Type Permissible ambient temperature range
Ex-Pt 720 L 0°C to +50°C
Ex-Pt 720 -10°C to +50°C

The electrical data are valid without change for this supplement.

(16) Test documentation is listed in test report No. 02 YEX 164755.

(17) Special conditions

The temperature measuring unit Type Ex-Pt 720* may not be opened within the explosion­endangered area. The version with the type designation EX-Pt 720L may only be used
within explosion-endangered areas when it is enclose in the leather case which is supp
lied with it.

In addition, the following applies to the measurement of temperatures within explosion­endangered areas which need category 1 equipment:

The temperature measuring unit Type Ex-Pt 720* itself may not be taken into areas which
require category 1 equipment. Only the sensors listed in the operating instructions as
being suitable for category 1 may be used.
The carrying strap of the unit is to be attached to a loop on the user’s belt in such a way
that when the unit hangs freely on the strap it always maintains a spacing of > 50 cm from
the boundary of the area which requires category 1. Only the manufacturer’s carrying
strap may be used.

(18) Fundamental safety and health requirements

No additional ones.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

2nd Supplement

to

EC – Type approval test certificate No. TÜV 01 ATEX 1757 X

The company: ecom instruments GmbH

Industriestrasse 2
D-97959 Assamstadt

In the future, the explosion-protected temperature measuring instrument Type Ex-Pt 720*
may be manufactured in accordance with the documentation listed in the test report. The
changes are concerned with the external design and the use of further sensors.

The electrical data and special conditions are valid without change for this
supplement.

Test documentation is listed in test report No. 02 YEX 550274.

39

EC type approval

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EC type approval

40

3rd Supplement

to

EC – Type approval test certificate No. TÜV 01 ATEX 1757 X

The company: ecom instruments GmbH

Industriestrasse 2
D-97959 Assamstadt

In the future, the explosion-protected temperature measuring instrument Type Ex-Pt 720*
may be manufactured in accordance with the documentation listed in the test report.
The changes concern the interior design of two sensors.

The electrical data and special conditions are valid without change for this supplement.

Test documentation is listed in test report No. 04 YEX 551244.

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EC type approval

41

4th Supplement

to the certificate number: TÜV 01 ATEX 1757

Instrument: Explsion-proof temperature

measuring instrument
Type Ex-Pt 720*

The company:

ecom iinstruments GGmbH

Address: Industriestrasse 2

97959 Assamstadt

Order no.: 8000554136

Date of issue: 12. Nov. 2007

Changes:

In the future, the explosion-protected temperature measuring instrument Type Ex-Pt 720*
may be manufactured in accordance with the documentation listed in the test report.
The changes concern the sensors, the battery holder and the test plate.

This supplement fulfils the requirements of the following norms:

EN 60079-00:2006 EN 60079-111:2007 EN 60079-226:2007

(16) Test documentation is listed in test report No. 07 203 554136.

(17) Special conditions

none additionally

(18) Fundamental safety and health requirements

none additionally

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EC type approval

42

5th Supplement

to the certificate number: TÜV 01 ATEX 1757

Instrument: Explsion-proof temperature

measuring instrument
Type Ex-Pt 720*

The company:

ecom iinstruments GGmbH

Address: Industriestrasse 2

97959 Assamstadt

Order no.: 8000554527

Date of issue: 04. July 2008

Changes:

The temperature probes 0628 2232 and 0628 2432 permitted for Zone 0, and their special
probes, are additionally equipped with an earth connection. The current limitation resistances
from the probe head are placed in the vicinity of the connection plug. The equipment is tested
in the process of the change in generation of standard from EN 50014:1997+A1+A2 to EN
60079-0:2006

The validity of the electrical data as well as all further specifications remains unchanged by this
supplement.

This supplement fulfils the requirements of the following norms:

EN 60079-00:2006 EN 60079-111:2007 EN 60079-226:2007

The instrument incl. this supplement fulfils the requirements of the following norms:

EN 660079-00:2006 EEN 550020:1994 EEN 550284:1999

(16) Test documentation is listed in test report No. 08 203 554527.

(17) Special conditions

The safety regulations of the manufacturer must be observed. These are recorded in the
document 2800AL01A04G with the title “Safety information: Ex-Pt 720” .

The temperature measuring instrument Type Ex-Pt 720* may not be opened within
an explosive area.

The version with the type description Ex-Pt 720L may only be operated in an
explosive area in the leather bag belonging to it.

Only type-tested batteries may be used (the types to be used are stated in the
instruction manual of the instrument).

1.888.610.7664 [e-mail]

www.Testo-Direct.com

EC type approval

5. Supplement to the certificate number TÜV 01 ATEX 1757 X

For tthe mmeasurement oof ttemperature wwithin ZZone 00, tthe ffollowing aadditionally aapplies:

The temperature measuring instrument Type Ex-Pt 720* itself may not be taken into areas
which require Category 1 equipment. Only the stainless steel probes stated in the instruction
manual and suitable for Zone 0 (Type 0628 2232 or 0628 2432), may be used.

The earthing clip must be used when using the probes in Zone 0. When using the earthing
clip, ensure that the connection is fixed in such a way that it cannot be unintentionally broken.

The carrying strap of the instrument must be attached to the belt or belt loop of the operator
in such as way, that when the instrument hangs freely by the carrying strap, a safety distance
of 50 cm to the border area required by Zone 0 is maintained. Only the manufacturer’s
carrying strap may be used.

(18) Fundamental safety and health requirements

none additionally

43

1.888.610.7664 [e-mail]

www.Testo-Direct.com

testo AG
Postfach 11 40, 79849 Lenzkirch

Testo-Straße 1, 79853 Lenzkirch
Telefon: [phone]

Fax: [phone]
E-Mail: [e-mail]

Internet: http://www.testo.com

0973.7201/01/T/dr/08.08.2008

1.888.610.7664 [e-mail]

www.Testo-Direct.com
