testo 881 User guide [de]
Skala… Bildtyp
Bildtyp
Laser
Licht
Palette
Emissionsgrad…
Skala…
Abgleich
Kurzwahltasten kennen lernen
Mit den Kurzwahltasten werden eingestellte Funktionen direkt aufgerufen. Werkseinstellungen:
Linke Kurzwahltaste |
: Skalierung anpassen. |
Rechte Kurzwahltaste |
: |
testo 881-2: Laser einschalten. testo 881-1/3: Bildtyp wählen.
Warnung! Augenschäden durch Laserstrahlung!
Nicht in den Laserstrahl schauen, Laserstrahl nicht auf Personen richten.
Belegung Kurzwahltasten ändern
Ändern der linken bzw. rechten Kurzwahltaste:
1Aufrufen: Joystick nach links bzw. rechts bewegen.
2Navigieren: Joystick nach oben / unten bewegen.
3 Bestätigen: [OK] |
drücken. |
oder |
|
Abbrechen: [Esc] |
drücken. |

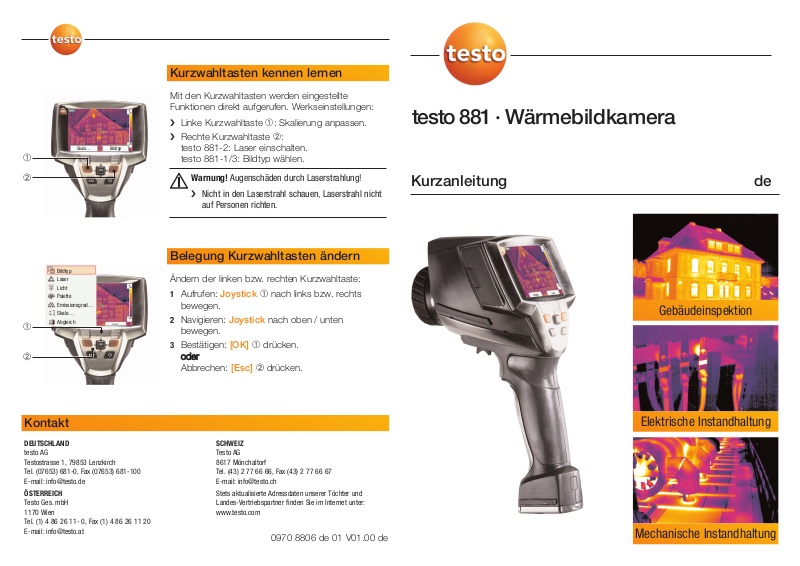

testo 881 · Wärmebildkamera
Kurzanleitung |
de |
|
|
Gebäudeinspektion
Kontakt
DEUTSCHLAND |
SCHWEIZ |
testo AG |
Testo AG |
Testostrasse 1, 79853 Lenzkirch |
8617 Mönchaltorf |
Tel. (07653) 681-0, Fax (07653) 681-100 |
Tel. (43) 2 77 66 66, Fax (43) 2 77 66 67 |
E-mail: info@testo.de |
E-mail: info@testo.ch |
ÖSTERREICH |
Stets aktualisierte Adressdaten unserer Töchter und |
Testo Ges. mbH |
Landes-Vertriebspartner finden Sie im Internet unter: |
1170 Wien |
www.testo.com |
Tel. (1) 4 86 26 11- 0, Fax (1) 4 86 26 11 20
E-mail: info@testo.at
0970 8806 de 01 V01.00 de
Elektrische Instandhaltung
Mechanische Instandhaltung
Inbetriebnahme
1Akku vollständig in den Akku-Schacht einschieben, bis dieser bündig mit der Unterseite
des Handgriffs abschließt.
- Die Kamera startet automatisch.
2 Schutzfolie vom Display |
abziehen. |
-Gerätesprache (Language) und Temperatureinheit (Unit) können eingestellt werden:
3 |
Joystick nach oben / unten bewegen, um |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
gewünschte Option anzuwählen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Übernehmen |
4 |
[OK] |
drücken. |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
5 |
Joystick nach oben / unten bewegen, um die |
|||
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Einstellung zu ändern. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
[OK] drücken. |
|||||
6 |
||||||||||||||
7 |
Funktionstaste [Übernehmen] ([Apply]) |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
drücken, um die Einstellungen zu übernehmen. |
|
8 |
[ ] |
drücken, um die Kamera auszuschalten. |
||||||||||||
|
|
9 |
Netzteil anschließen ( ) . |
|||||||||||
|
||||||||||||||
|
|
|||||||||||||
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
10 Akku vollständig laden (3 Stunden). |
||
|
Speicherkarte in den Kartenschacht (SD) ein- |
|||||||||||||
|
|
11 |
||||||||||||
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
schieben. |
|
- Die Kamera ist nun betriebsbereit.
Ein- / Ausschalten
Schutzkappe vom Objektiv abnehmen.
Einschalten: [ ] |
drücken. |
- Nach dem Ende der Aufwärmzeit wird die Messansicht geöffnet.
- Die Kamera führt ca. alle 60s einen automatischen Nullpunktabgleich durch. Dies ist erkennbar an einem "Klacken". Das Bild wird dabei für einen kurzen Moment eingefroren.
Ausschalten: [
] erneut drücken.
Messfunktionen
Bildergalerie
Skala…
Anzeige…
Emissionsgrad…
Palette
Audio…
Konfiguration
Bild scharf stellen
Mit Motorfokus (nur testo 881-3)
1Motorfokus einschalten: Motorfokus-Schalter Richtung Display schieben (Position
).
2 Fokussieren: Motorfokus-Regler bewegen.
Manuell
Nur testo 881-3: Vorsicht! Manuelles Drehen schädigt bei eingeschaltetem Motorfokus die Motormechanik!
Motorfokus ausschalten: Motorfokus-Schalter Richtung Objektiv schieben (Position:
).
Objektiv mit der Hand drehen.
Bild aufnehmen
1 Bild einfrieren: Trigger-Taste |
einmal drücken. |
2Bild speichern: Trigger-Taste nochmals drücken. oder
|
|
|
Bild verwerfen: [Esc] |
drücken. |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Menü kennen lernen
1 |
Menü öffnen: [OK] |
drücken. |
2 |
Navigieren: Joystick |
nach unten / oben |
|
bewegen. |
|
3Untermenü öffnen (nur bei mit
gekennzeichneten Menüpunkten): Joystick nach rechts bewegen.
4Funktion aufrufen: [OK] drücken. oder
Menü verlassen: [Esc] drücken.
