testo 830-T4 (0560 8314)
2
1. Allgemeine Hinweise
Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein ­setzen. Bewahren Sie dieses Dokument griff bereit auf, um bei Bedarf nachschlagen zu können.
2. Produktbeschreibung
3. Sicherheitshinweise
Elektrische Gefahren vermeiden:
Kontaktmessung: Nicht an oder in der Nähe von spannungs ­führenden Teilen messen. Infrarotmessung: Bei Messung von spannungs führenden Teilen erforderliche Sicherheitsabstände einhalten.
Produktsicherheit / Gewährleistungsansprüche wahren:
Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden.
Nicht elektromagnetischer Strahlung (z. B. Mikrowellen, Induk ­tions heizungen), statischer Aufladung, Hitze oder starken Temperaturschwankungen aussetzen.
Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern. Produkt nur öffnen, wenn dies zu Wartungs- oder Instand -
haltungsarbeiten ausdrücklich in der Dokumentation beschrie ­ben ist.
Laserstrahlung!
Nicht in den Laserstrahl blicken.

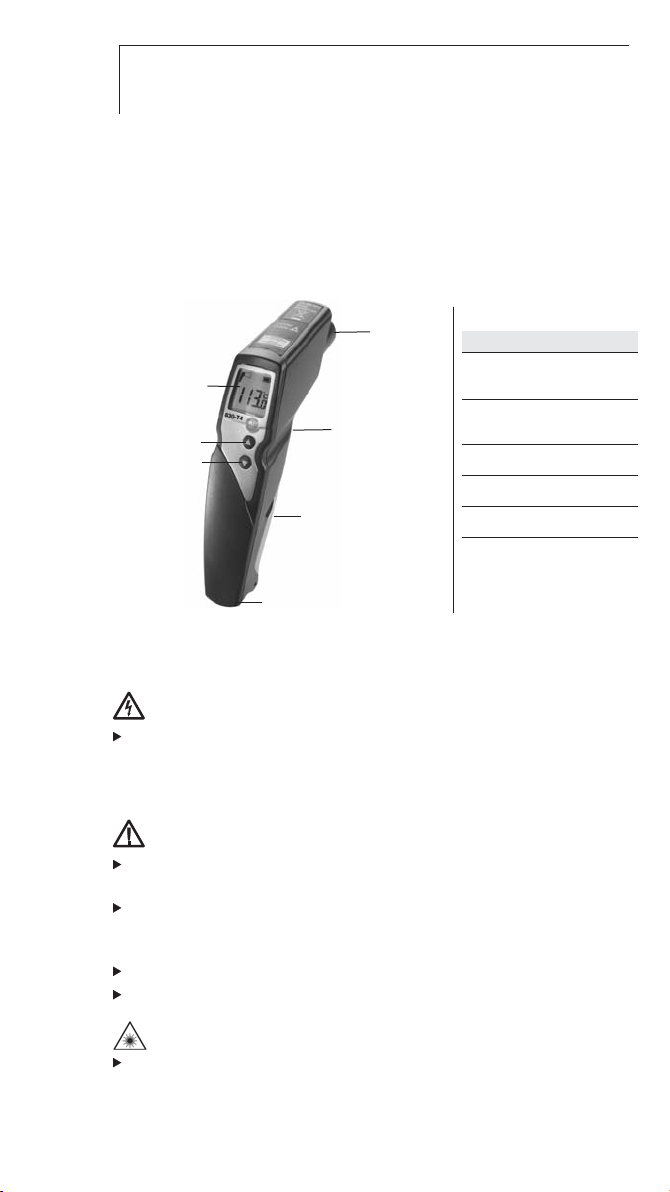

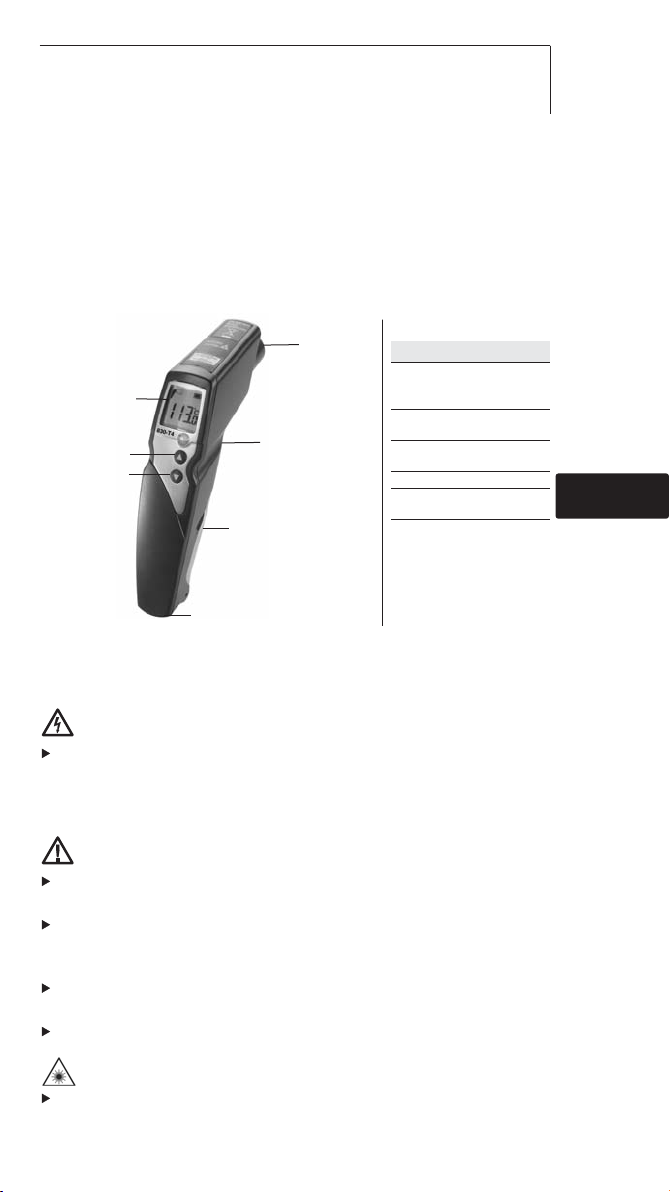

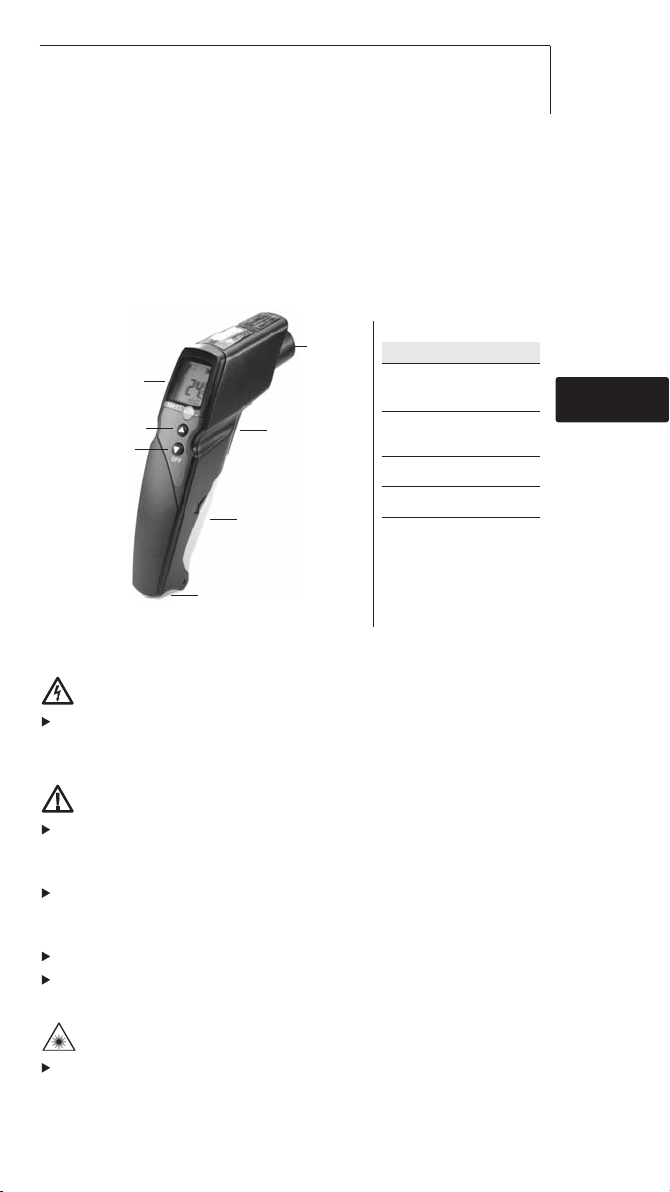

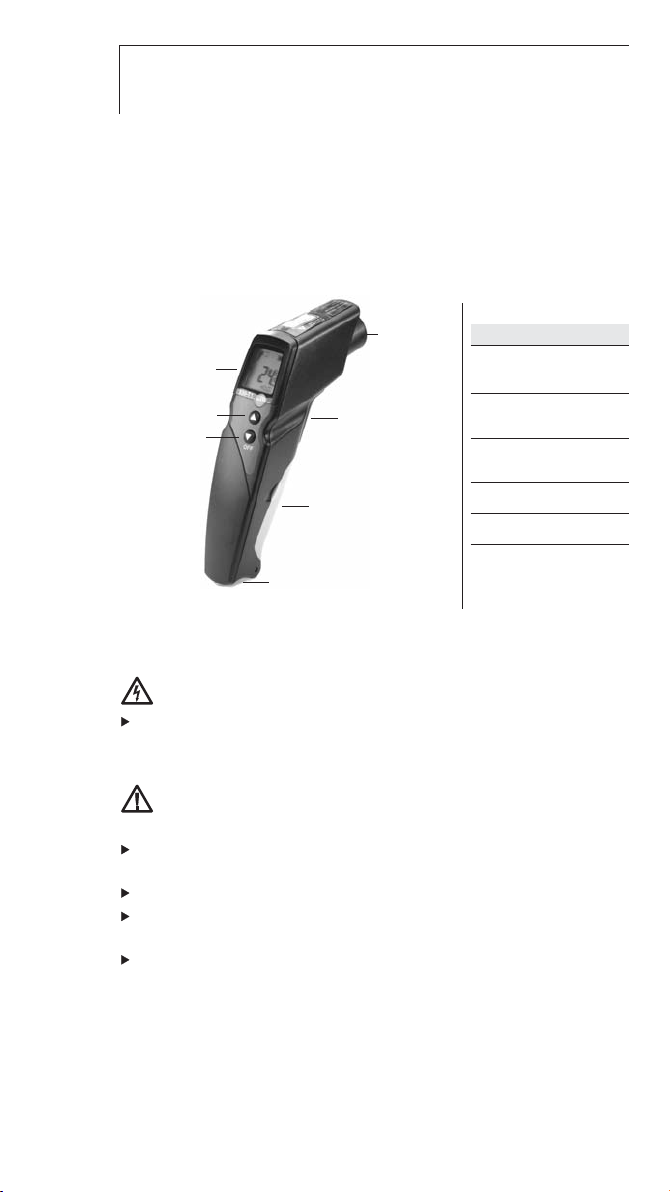

Infrarot­Sensor, Laser
Batterie fach
Display
Ein-/
Ausschalten,
Kontakt-
Messung
Messtaste: Infrarot-Messung
Infrarot-
Messung
Fühlerbuchse
Zubehör
Bezeichnung Artikel-Nr.
Wasserdichter Tauch-/ Einstechfühler
,
-60...+400°C 0602 1293 Reaktionsschneller
Oberflächenfühler,
-60...+300°C 0602 0393 Robuster Luftfühler,
-60...+400°C 0602 1793 Lederschutz-
hülle 0516 8302 Emissionsklebeband
ε =0,95 0554 0051
3
Fachgerecht entsorgen:
Defekte Akkus
/ leere Batterien an den dafür vorgesehenen
Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit direkt an Testo senden.
Wir sorgen für eine umwelt schonende Entsorgung.
4. Bestimmungsgemäße Verwendung
Das testo 830 ist ein kompaktes Infrarot-Thermometer zur berührungslosen Messung von Oberflächentemperaturen. Mit einem angeschlossenen Fühler kann zusätzlich eine Kontakt ­messung durchgeführt werden.
Nicht für diagnostische Messungen im medizinischen Bereich geeignet!
5. Technische Daten
Eigenschaft testo 830-T4
Messgröße °C/°F Messbereich IR -30...+400 °C Auflösung IR 0,1 °C Genauigkeit IR ±1,0 °C oder 1,0% v.Mw. (0,1...+400 °C)
1
;
(bei 23°C)+/- 1 Digit ±1,5 °C oder 1,5% v.Mw. (-20...0 °C)1;
±2,0 °C oder 2,0% v.Mw. (-30...-20,1 °C)
1
Emissionsfaktor 0,1...1,0 einstellbar Messrate IR 0,5 s Temperatur-Sensor Thermoelement Typ K (steckbar) Messbereich Temp.-Sensor -50...+500°C Auflösung Temp.-Sensor 0,1 °C Genauigkeit Temp.-Sensor ±0,5 °C+0,5% v.Mw.
(±1 Digit) bei Nenntemperatur 22°C Messrate Temp.-Sensor 1,75 s Optik (90%-Wert) 30:1 (typisch bei einem Abstand von
1,0 m zum Messobjekt)
2
Einsatztemperatur -20...+50 °C Transport- / Lagertemperatur -40...+70°C Spannungsversorgung 9V-Block Batterie-Standzeit 15 h Gehäuse ABS Maße in mm (LxHxB) 190 x 75 x 38 CE-Richtlinie 2004/108/EG Garantie 2 Jahre
Laser
Lasertyp 2-fach Laser Leistung < 1 mW Wellenlänge 645 bis 660 nm Klasse 2 Norm DIN EN 60825-1:2001-11
1
der größere Wert gilt
2
+ Öffnungsdurchmesser des Sensors (16mm)
deenfresitptsvnl????
4
6. Inbetriebnahme
Batterie einlegen: siehe 9.1 Batterie wechseln.
7. Bedienung
7.1 Fühler anschließen
Temperaturfühler an die Fühlerbuchse anschließen. Polung beachten!
7.2 Ein- / Ausschalten
Gerät einschalten: Messtaste drücken.
- Alle Display-Segmente leuchten kurz auf. Das Gerät wechselt in die Infrarot-Messansicht ( leuchtet).
Die Displaybeleuchtung wird bei jeder Tastenbetätigung für 10s eingeschaltet.
Gerät ausschalten: gedrückt halten, bis das Display erlischt.
Das Gerät schaltet nach 1min (IR-Messansicht) bzw. 10min (Kontakt-Messansicht) ohne Tastenbetätigung selbständig aus.
7.3 Messen
Hinweise zur Infrarot-Messung (Kapitel 11)/ Kontakt-Messung (Kapitel 12) beachten.
Das Zurücksetzen der Min- / Max.-Werte erfolgt bei der IR-Messung mit Drücken der Messtaste, bei der Kontakt­Messung mit Ausschalten des Geräts oder Wechsel zur IR­Messansicht.
- Gerät ist eingeschaltet.
IR-Messung
1 Messung starten: Messtaste gedrückt halten. 2 Messobjekt mit Hilfe der Laserpunkt e anpeilen: Laser mar-
kieren oberes und unteres Ende des Messflecks (bei Abstand zum Messobjekt von 1,0 m; siehe Kapitel 11.3 Messfleck, Entfernung).
- Der aktuelle Messwert wird angezeigt (2 Messungen pro s)
3 Messung beenden: Taste loslassen.
- HOLD leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung gehalten.
Zwischen Min.-, Max.- und festgehaltenem Wert wechseln:
drücken.
Messung erneut starten: Messtaste drücken.
Kontaktmessung
- Temperaturfühler wurde vor dem Einschalten des Geräts angeschlossen.
1 Kontaktthermometer in/ auf dem Messobjekt positionieren und
Messung auslösen: drücken.
5
- Das Gerät wechselt in die Kontakt-Messansicht ( leuchtet). Der aktuelle Messwert wir
d angezeigt.
2 Messung beenden: drücken.
- HOLD leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung gehalten.
Zwischen Min.-, Max.- und festgehaltenem Wert wechseln:
drücken. Messung erneut starten: drücken. Zurück zur Infrarot-Messansicht: Messtaste drücken.
Emissionsgrad einstellen
- Gerät befindet sich in der Infrarot-Messansicht. Wird im Emissionsgradmodus für 3s keine Taste gedrückt,
wechselt das Gerät zur Infrarot-Messansicht.
1 3s gedrückt halten. 2 Emissionsgrad einstellen: oder drücken.
- Das Gerät wechselt zur Infrarot-Messansicht.
8. Einstellungen
- Gerät ist ausgeschaltet. Wird im Einstellmodus für 3s keine Taste gedrückt, wechselt
das Gerät zur nächsten Ansicht.
1 3s gedrückt halten.
- Das Gerät wechselt in den Einstellmodus.
2 Unteren Alarmwert ( ALARM) einstellen: oder drücken.
Für schnellen Vorlauf Taste gedrückt halten.
3 Oberen Alarmwert ( ALARM) einstellen: oder drücken.
Für schnellen Vorlauf Taste gedrückt halten.
4 Alarmfunktion ein- (on) / ausschalten (oFF) einstellen: oder
drücken.
5 Messgröße einstellen (°C oder °F) : oder drücken.
- Das Gerät wechselt zur Infrarot-Messansicht. Die Alarmfunktion ist nur bei IR-Messung verfügbar. Bei Über-/
Unterschreitung der eingestellten Alarmwerte erfolgt ein optischer und akustischer Alarm.
9. Wartung und Pflege

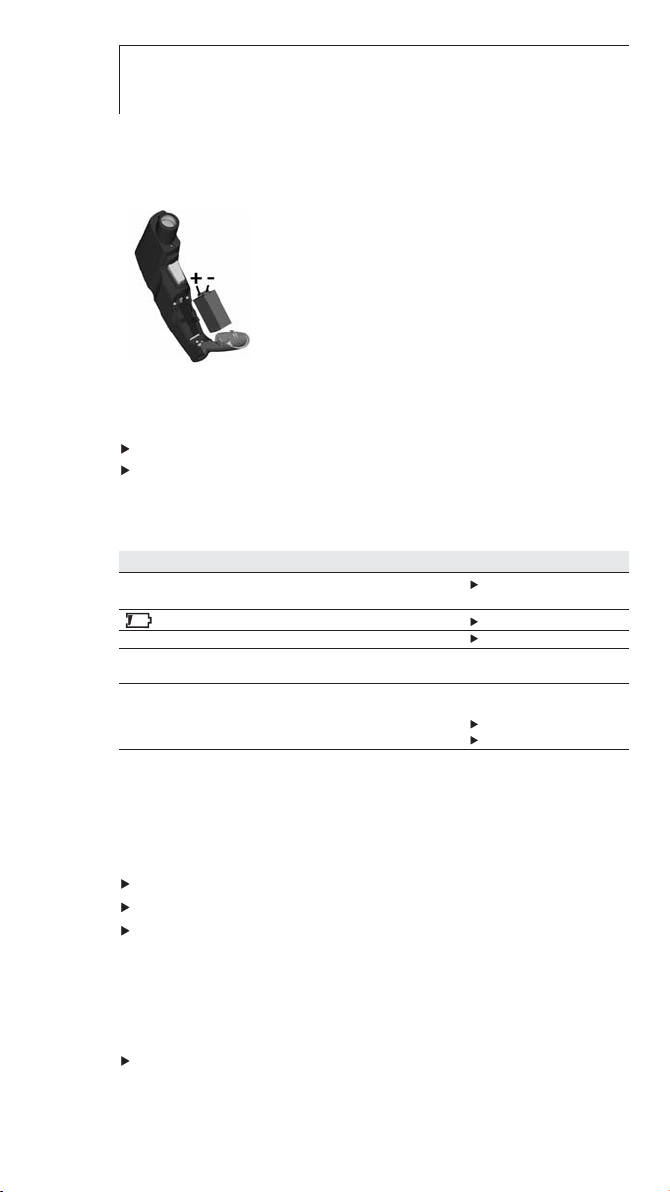

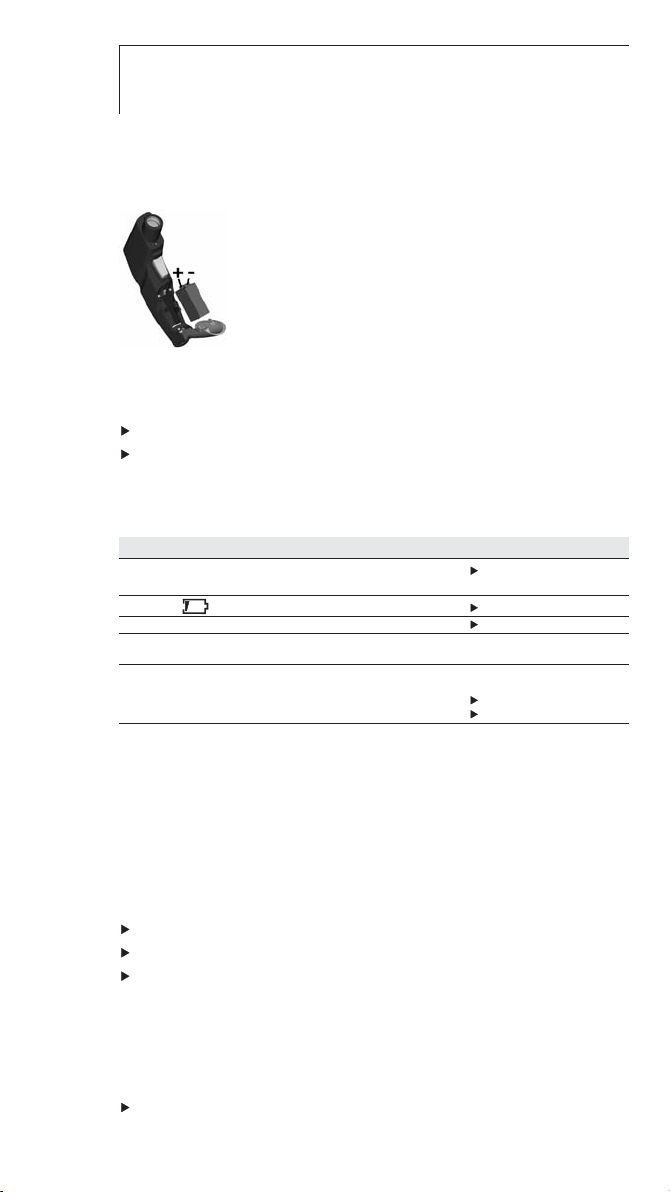

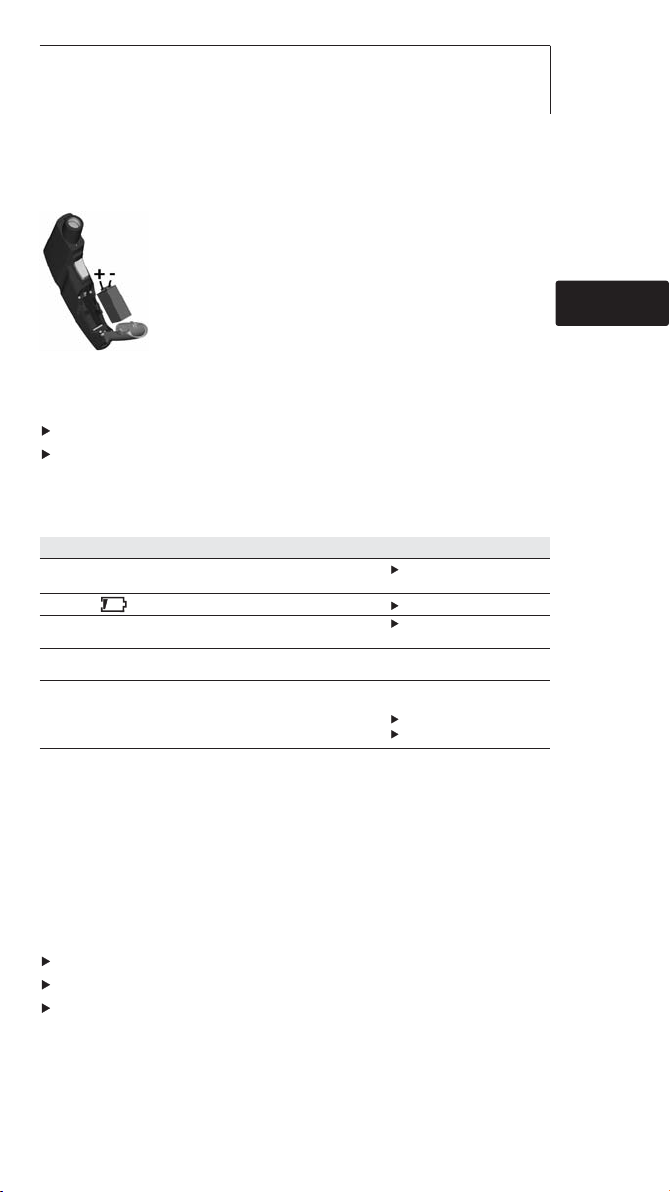

9.1 Batterie wechseln
Gerät muss ausgeschaltet sein! 1 Batteriefach öffnen: Deckel aufklappen. 2 Verbrauchte Batterie herausnehmen und neue
einlegen. Polung beachten! Minuspol muss nach einlegen der Batterie sichtbar sein.
3 Batteriefach schließen: Deckel zuklappen.
deenfresitptsvnl????
6
9.2 Gerät reinigen
Keine scharfen Reinigungs- oder Lösungsmittel verwenden!
Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben. Die Linse vorsichtig mit einem mit Wasser oder medizinischem
Alkohol benetzten Watte stäbchen reinigen.
10. Fragen und Antworten
Frage Mögliche Ursachen Mögliche Lösung
Displaybeleuchtung funktioniert - Batterie fast leer. Batterie wechseln. nicht mehr
leuchtet. - Batterie leer. Batterie wechseln.
Gerät läßt sich nicht - Batterie leer. Batterie wechseln. einschalten
IR-Messansicht: - Messwerte außerhalb des -
- - - leuchtet. Messbereichs. Kontakt-Messansicht: - Messwerte außerhalb des -
- - - leuchtet Messbereichs.
- Kein Fühler angeschlossen. Fühler anschließen.
- Fühlerbruch. Fühler wechseln.
Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst.
11. Hinweise zur Infrarot (IR)- Messung
11.1 Messmethode
IR-Messung ist eine optische Messung
Linse sauber halten. Nicht mit beschlagener Linse messen. Messbereich (Bereich zwischen Gerät und Messobjekt) von
Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase.
IR-Messung ist eine Oberflächenmessung
Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche befinden, wird nur die oberste Schicht gemessen, sprich der Schmutz.
Bei eingeschweißten Lebensmitteln nicht an Lufteinschlüssen messen.
Bei kritischen Werten immer mit Kontakt-Thermometer nachmessen. Besonders im Lebensmittelbereich: Kerntemperatur mit Einstech- / Eintauchthermometer messen.
Angleichzeit
Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/ Außenmessung) benötigt das Messgerät für die Infrarot-Messung eine Angleichzeit von 15min.
7
11.2 Emissionsgrad
Materialien besitzen unterschiedliche Emissionsgrade, das heißt sie senden unterschiedliche Mengen an elektromagnetischer Strahlung aus. Der Emissionsgrad des testo 830 ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunst stoffen und Lebensmitteln.
Blanke Metalle und Metalloxide sind aufgrund ihres niedrigen bzw. uneinheitlichen Emissionsgrades nur bedingt für die IR-Messung geeig net.
Emissionsgrad erhöhende Beschichtungen wie z. B. Lack oder Emissions-Klebeband (Art.-Nr. 0554 0051) auf das Mess objekt aufbringen. Falls dies nicht möglich ist: Mit Kontakt­Thermometer messen.
Emissionsgradtabelle wichtiger Materialien (typische Werte)

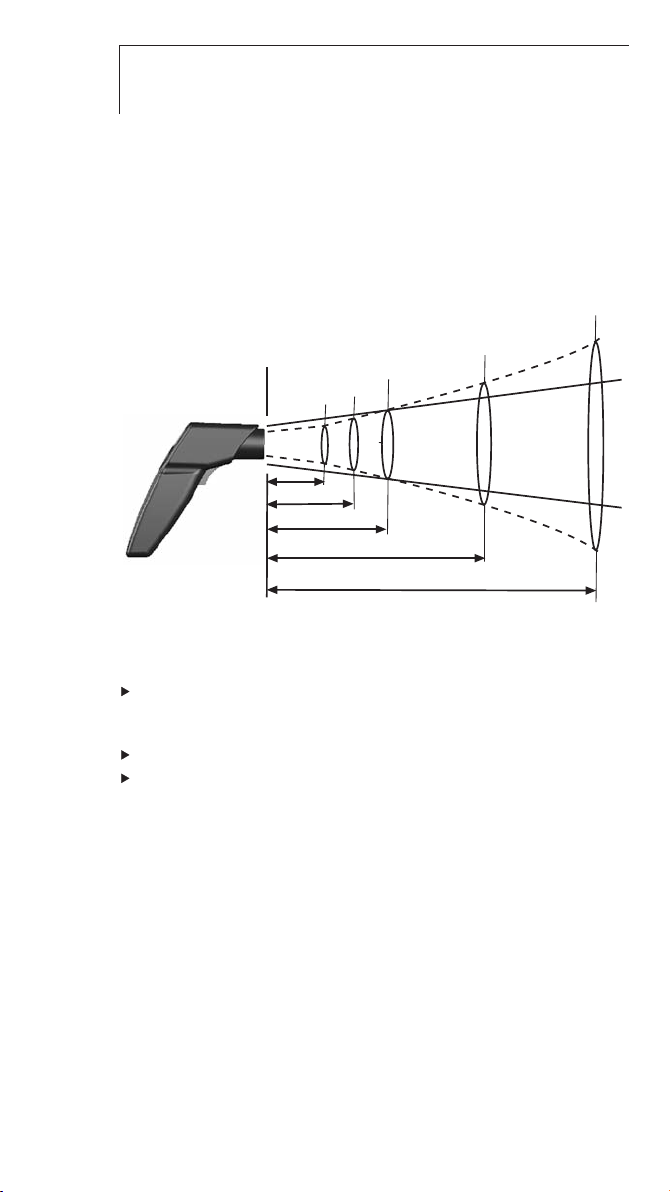

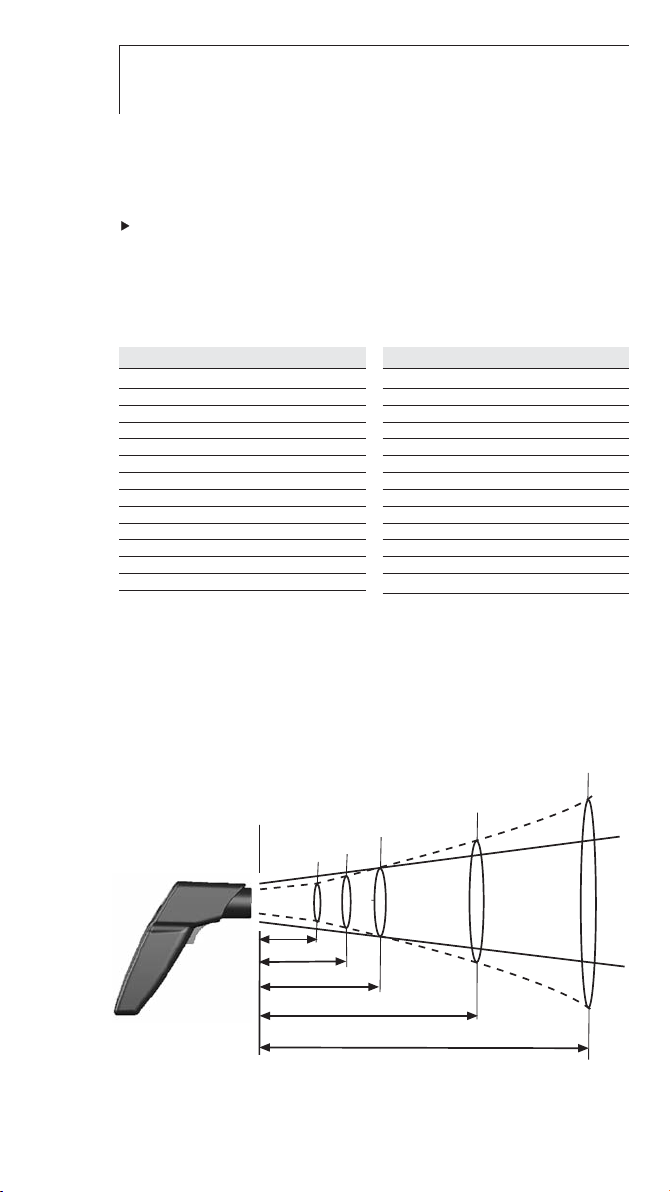

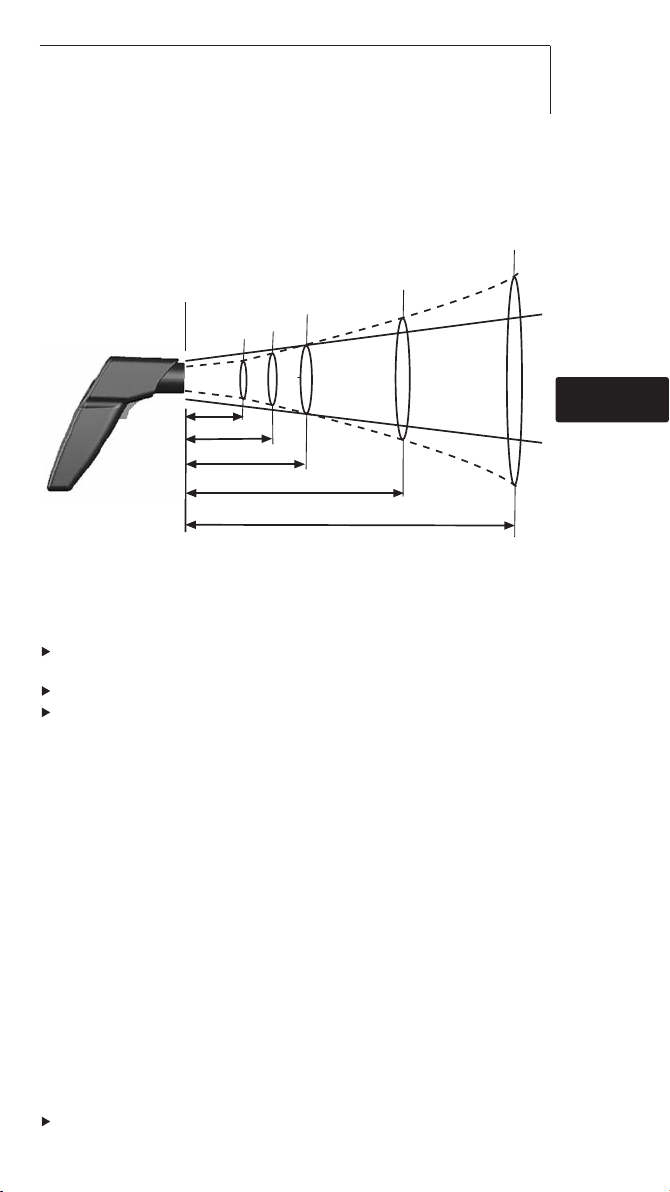

11.3 Messfleck, Entfernung

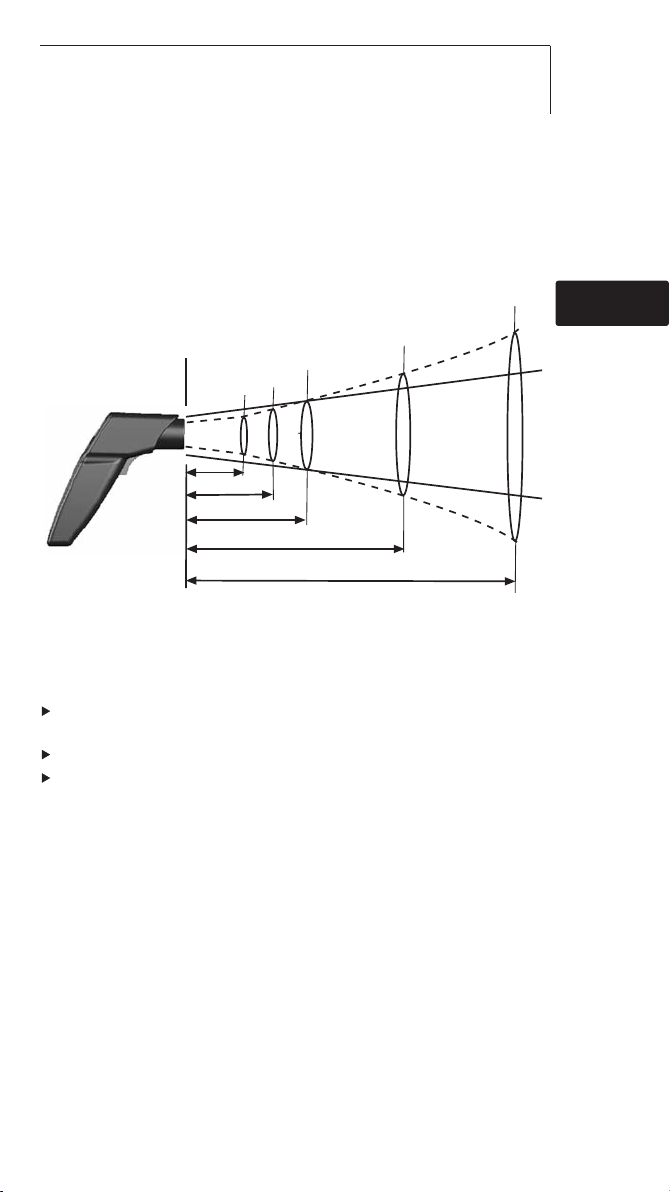

Abhängig von der Entfernung des Messgeräts zum Messobjekt wird ein bestimmter Messfleck erfasst.
Messoptik (Verhältnis Entfernung : Messfleck)
Material (Temperatur) ε
Aluminium, walzblank (170°C) 0,04 Baumwolle (20°C) 0,77 Beton (25°C) 0,93 Eis, glatt (0°C) 0,97 Eisen, abgeschmirgelt (20)°C 0,24 Eisen mit Gusshaut (100°C) 0,80 Eisen mit Walzhaut (20°C) 0,77 Gips (20°C) 0,90 Glas (90°C) 0,94 Gummi, hart (23°C) 0,94 Gummi, weich-grau (23°C) 0,89 Holz (70°C) 0,94 Kork (20°C) 0,70
Material (Temperatur) ε
Kühlkörper, schwarz eloxiert (50°C) 0,98 Kupfer, leicht angelaufen (20°C) 0,04 Kupfer, oxidiert (130°C) 0,76 Kunststoffe: PE, PP, PVC (20°C) 0,94 Messing, oxidiert (200°C) 0,61 Papier (20°C) 0,97 Porzellan (20°C) 0,92 Schwarzer Lack, matt (80°C) 0,97 Stahl, wärmebeh. Oberfläche (200°C) 0,52 Stahl, oxidiert (200°C) 0,79 Ton, gebrannt (70°C) 0,91 Transformatorenlack (70°C) 0,94 Ziegelstein, Mörtel, Putz (20°C) 0,93
deenfresitptsvnl????
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mm
Ø 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
testo 830-T4
Laser
Laser
8
12. Hinweise zur Kontakt-Messung
Mindesteinstechtiefe bei Tauch-/ Einstechfühlern beachten: 10 x Fühlerdurchmesser
Einsatz in aggressiven Säuren oder Basen vermeiden. Mit Kreuzbandkopf-Oberflächenfühlern nicht an scharfen Kanten
messen.
9
1. General Information
Please read this document through carefully and familiarise yourself with the operation of the product before putting it to use. Keep this documentation to hand so that you can refer to it when necessary.
2. Product Description
3. Safety Information
Avoid electrical hazards:
Contact measurement: Do not measure on or near live parts. Infrared measurement: Please adhere to the required safe distance when measuring on live parts.
Preserving product safety/warranty claims:
Operate the instrument properly and according to its intended purpose and within the parameters specified. Do not use force.
Do not expose to electromagnetic radiation (e.g. microwaves, induction heating systems), static charge, heat or extreme fluctuations in temperature.
Do not store together with solvents (e.g. acetone). Open the instrument only when this is expressly described in
the documentation for maintenance purposes.
Laser radiation!
Do not look into laser beam. Laser class 2.
de
enfresitptsvnl????
Accessories
Name Item no.
Water-tight immersion/penetra
tion
probe,
-60 to +400°C/
-76 to +752°F 0602 1293 Quick-reaction
surface probe,
-60 to +300°C/
-76 to +572°F 0602 0393 Robust air probe,
-60 to +400°C/
-76 to +752°F 0602 1793 Leather protection
sleeve 0516 8302 Emissivity adhesive tape
ε =0.95 0554 0051

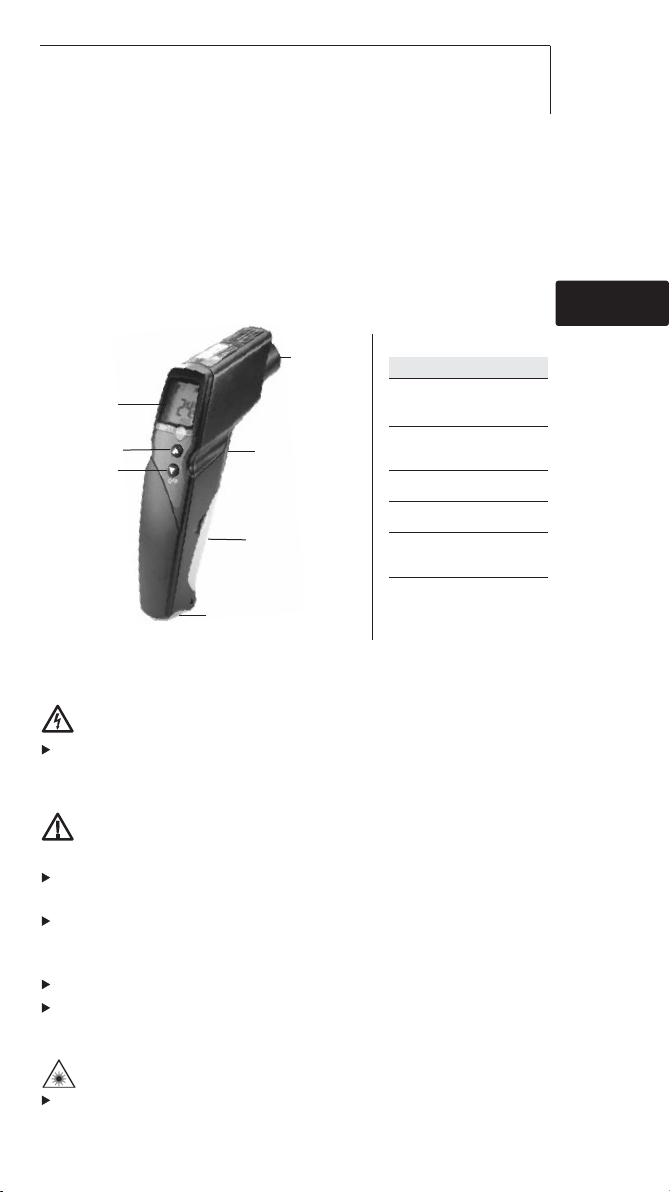

Infrared sensor, laser
Battery compartment
Display
On/Off switch
Contact
measurement
Measurement button: infrared measurement
Infrared
measurement
Probe socket
10
Ensure correct disposal:
Dispose of defective r
echargeable batteries and spent
batteries at the collection points provided. Send the instrument directly to us at the end of its life cycle.
We will ensure that it is disposed of in an environmentally friendly manner.
4. Intended Use
testo 830 is a compact infrared thermometer for the non-contact measurement of surface temperatures. A contact measurement can additionally be made with a connected probe.
Not suitable for diagnostic measurements in the medical sector!
5. Technical Data
Feature testo 830-T4
Parameter °C/°F Infrared measurement range -30 to +400°C / -22 to +752°F Infrared resolution 0.1°C/0.1°F Infrared accuracy ±1.0°C/ 1.8°F or 1.0% of reading (+0.1 to +400°C/ +32 to +752°F)
1
; (at 23°C/73°F) ±1.5°C/2.7°F or 1.5% of reading (-20 to 0°C / -4 to +32°F)1; +/- 1 digit ±2.0°C/3.6°F or 2.0% of reading (-30 to -20°C / -22 to -4°F)
1
Emissivity 0.1 to 1.0 adjustable Infrared measurement rate 0.5s Temp. sensor Thermocouple Type K (attachable) Measurement range of temp sensor -50 to +500°C/ -58 to +932°F Resolution of temp. sensor 0.1°C / 0.1°F Accuracy of temp. sensor ±0.5°C/0.9°F+0.5% of reading
(±1 digit) at rated temperature 22°C / 72°F Measuring rate of temp. sensor 1.75s Optics (90% value) 30:1 (regarding the distance of
1,0 m to measuring object typically)
2
Operating temperature -20 to +50°C/ -4 to +122°F Transport / Storage temperature -40 to +70°C/ -40 to +158°F Power supply 9V block battery Battery life 15 h Housing ABS Dimensions (LxHxB) 190 x 75 x 38mm/ 7.5 x 3.0 x 1.5in CE guideline 2004/108/EEC Warranty 2 years
Laser
Laser type 2 x laser Power < 1 mW Wavelength 645 to 660 nm Class 2 Standard DIN NE 60825-1:2001-11
1
the larger value applies
2
+ Opening diameter of the sensor (16mm/ 0.6in)
6. Initial Operation
Insert battery: See 9.1 Changing the battery.
11
7. Operation
7.1 Connecting probe
Connect temperature probe to probe socket. Observe +/-!
7.2 Switching on/off
Switch on instrument: Press measurement button.
- All display segments light up briefly. The instrument changes to the infrared mode ( lights up). The display light remains for 10 seconds every time a button is activated.
Switch off instrument: Keep pressed until display darkens.
The device switches off automatically after 1 min (IR measure ­ment view) or 10 mins (contact measurement view) without the button being pressed.
7.3 Measuring
Observe information on infrared measurement (chapter 11) / contact measurement (chapter 12).
With IR measurement, the min./max. values are reset by pressing the measurement button, and with contact measurement, this is done when the device is switched off or when you switch to the IR measurement view.
- The instrument is switched on.
Infrared measurement
1 Start measurement: Hold down measurement button. 2 Locate object to be measured using laser point: Laser marks
the upper and lower end of the measurement spot (at distance to measurment object from 1,0 m; see chapter 11.3 measurement spot, distance).
- The current reading is shown (2 measurements per second)
3 End measurement: Release button.
- HOLD lights up. The last measured value and min./max. value are saved until the next measurement.
Switch between min., max. and recorded value: Press . Restart measurement: Press measurement button.
Contact measurement
- Temperature probe was connected before the measuring instrument was switched on.
1 Position contact thermometer in/on the measurement object
and activate the measurement: Press .
- The instrument changes to the contact measurement mode ( lights up). The current reading is shown.
de
enfresitptsvnl????
12
2 End the measurement: Pr
ess .
- HOLD lights up. The last measured value and min./max. value
are saved until the next measurement. Switch between min., max. and recorded value: Press . Restart measurement: Press . Back to infrared measurement view: Press measurement
button.
Setting the emissivity
- Instrument is in the infrared measurement mode.
If no button is pressed for 3 s in the emissivity mode, the
instrument switches to the infrared measurement mode. 1 Press for 3 s. 2 Set emissivity: Press or .
- The instrument switches to the infrared measurement mode.
8. Settings
- Instrument is switched off
If no button is activated in the setting mode for 3 s, the
instrument changes to the next mode. 1 Press for 3 s.
- The device switches to settings mode. 2 Set lower alarm value ( ALARM): Press or . Hold the
button down to go forward quickly. 3 Set upper alarm value ( ALARM): Press or . Hold the
button down to go forward quickly. 4 Set alarm function on / oFF: Press or . 5 Select parameter (°C / °F) : Press or .
- The device returns to IR measurement view.
The alarm function is only available for IR measurement. If the
set alarm values are exceeded/not reached, a visual and
acoustic alarm is output.
9. Service and Maintenance
9.1 Changing the battery
Instrument must be switched off! 1 Open battery compartment:
Open up cover.
2 Remove used battery and insert new
one. Observe +/-. The minus should be visible once the battery is inserted.
3 Close battery compartment: Close
cover.
13
9.2 Clean instrument
Do not use abrasive cleaning agents or solutions.
Clean the housing with a damp cloth (soap water). Carefully clean the lens with water or cotton buds dipped in
water or medical alcohol.
10. Questions and Answers
Query Possible causes Possible solution
Display is no longer illuminated - Low battery. Change battery.
lights up. - Battery empty. Change battery.
Instrument cannot be - Battery empty. Change battery. switched on
Infrared measurement mode: - Readings outside -
- - - lights up. measurement range. Contact measurement mode: - Readings outside -
- - - lights up. measurement range.
- No probe connected. Connect probe.
- Probe damaged. Change probe.
If we have not answered your question, please contact your local distributor or Testo´s Customer Service.
11. Information on infrared measurement
11.1 Measurement method
Infrared measurement is an optical measurement
Keep lens clean. Do not measure with clouded lens. Keep measurement field (area between instrument and object
being measured) free of interferences: no dust and dirt particles, no moisture (rain, steam) or gases.
Infrared measurement is a surface measurement
If there is dirt, dust, frost etc. on the surface, only the top layer will be measured, i.e. the dirt.
In the case of shrinkwrapped foodstuffs, do not measure in air pockets.
If values are critical, always subsequently measure using a contact thermometer. Particularly in the food sector, the core temperature should be measured with a penetration/immersion thermometer.
Adaptation time
If the ambient temperature changes (change of location, e.g. inside/outside measurement) the instrument needs an adaptation time of 15 minutes for infrared measurement.
de
enfresitptsvnl????
14
11.2 Emissivity
Materials have different emissivities, i.e. they emit different levels of electromagnetic radiation. The emissivity of testo 830 is set in the factory to 0.95. This is the ideal value for measuring non­metals (paper, ceramics, plaster, wood, paints and varnishes), plastics and food.
Bright metals and metal oxides are only suited to a limited extent to infrared measurement on account of their low or nonuniform emissivity.
Apply emissivity enhancing layers such as varnish or emission
adhesive tape (Item no. 0554 0051) to the object being
measured. If this is not possible, measure with the contact
thermometer.
Emissivity table of the most important materials (typical values)
Material (Temperature) ε
Aluminium, bright-rolled (170°C/ 338°F)0.04 Cotton (20°C/ 68°F) 0.77 Concrete (25°C/ 77°F) 0.93 Ice, smooth (0°C/ 32°F) 0.97 Iron, polished (20°C/ 68°F) 0.24 Iron with cast skin (100°C/ 212°F) 0.80 Iron with rolled skin (20°C/ 68°F) 0.77 Plaster (20°C/ 68°F) 0.90 Glass (90°C/ 194°F) 0.94 Rubber, hard (23°C / 73°F) 0.94 Rubber, soft grey (23°C / 73°F) 0.89 Wood (70°C/ 158°F) 0.94 Cork (20°C/ 68°F) 0.70
Material (Temperature) ε
Heat sink, black anodised (50°C/ 122°F)0.98 Copper, lightly tarnished (20°C / 68°F) 0.04 Copper, oxidised (130°C / 266°F) 0.76 Plastics: PE, PP, PVC (20°C/ 68°F) 0.94 Brass, oxidised (200°C/ 392°F) 0.61 Paper (20°C/ 68°F) 0.97 Porcelain (20°C/ 68°F) 0.92 Black paint, matt (80°C/ 176°F) 0.97 Steel,
heat-treated surface (200°C/ 392°F) 0.52 Steel, oxidised (200°C/ 392°F) 0.79 Clay, fired (70°C/ 158°F) 0.91 Transformer paint (70°C/ 158°F) 0.94 Brick, mortar, plaster (20°C/ 68°F) 0.93
15
11.3 Measurement spot, Distance
A specific spot is determined depending on the distance from the measuring instrument to the object being measured.
Measurement optics (Ratio Distance : Measurement spot)
12. Information on contact measurement
Observe minimum penetration depth in immersion/penetration probes: 10 x probe diameter
Avoid applications in corrosive acids or bases. Do not use spring-loaded surface probes on sharp edges.
de
enfresitptsvnl????
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mm
Ø 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
testo 830-T4
Laser
Laser
16
1. Informations générales
Lire attentivement ce document avant toute utilisation de l’appareil. Garder ces consignes d’utilisation et de sécurité à portée de main, afin de pouvoir vous y référer si cela s’avère nécessaire.
2. Description de l’appareil
3. Consignes de sécurité
Eviter les chocs électriques :
Mesures avec contact : Ne pas effectuer de mesures sur des
élements sous tension.
Mesures en mode infrarouge : Respecter une distance de
sécurité suffisante, lors de mesure sur des éléments sous
tension.
Garantie :
Utiliser l’appareil conformément à l’usage préconisé dans ce
mode d’emploi et dans la limite des caractéristiques
techniques exposées çi-dessous. Ne pas utiliser la force.
Ne pas exposer l’appareil à des rayonnements
électromagnétiques, (ex : Four micro-ondes, plaques
inductions), à des charges statiques ou à des variations de
températures importantes.
Ne pas stocker avec des solvants (ex : acetone).
N’ouvrir l’appareil qu’à des fins de maintenance décrits dans
ce mode d’emploi.
Accessoires
Désignation Réf.
Sonde étanche de pénétration/immersion, 60... +400°C 0602 1293
Sonde de surface à réaction instantanée 60...+300°C 0602 0393
Sonde robuste, 60...+400°C 0602 1793
Douille de protection en cuivre 0516 8302
Ruban adhésif d’émissivité ε =0.95 0554 0051
Capteur infrarouge, laser
Compartiment à piles
Afficheur
Touche
On/Off
Touche de mesures: mesure infrarouge
Mesure
infrarouge
Entrée sonde
17
Rayon laser !
Ne jamais se tr
ouver dans le champs du rayon laser.
Environnement :
Utiliser des accus et déposer les piles usagées aux points de collecte prévus à cet effet.
Tous les appareils en fin de cycle de vie doivent nous être retournés. Nous assurons un recyclage qui respectera l’environnement.
4. Applications
Le thermomètre compact infrarouge, testo 830 est l’appareil idéal pour les mesures de température de surface ou pour des mesures de température sans contact. Une mesure de contact peut être procédée en connectant la sonde appropriée.
Ne convient pas à une utilisation en milieu médical
5. Caractéristiques techniques
Caractéristiques testo 830T4
Paramètres °C/°F Etendue de mesure infrarouge -30... +400°C Résolution infrarouge 0.1°C Précision infrarouge ±1,0 °C ou 1,0% v.m. (0,1...+400 °C)
1
;
(á 23°C) +/- 1 digit ±1,5 °C ou 1,5% v.m. (-20...0 °C)1;
±2,0 °C ou 2,0% v.m. (-30...-20,1 °C)
1
Emissivité 0.1 ... 1.0 réglable Cadence de mesure infrarouge 0.5s Sonde de température Thermocouple Type K Etendue de mes. de la sonde de temp. -50 ... +500°C Résolution de la sonde de temp. 0.1 °C Précision de la sonde de temp. ±0.5 °C+0.5%
(±1 digit) à une température de 22 °C Cadence de mes. de la sonde de temp. 1.75s Optique (90% valeur) 30:1 (concernant une distance de
1,0m de l'objet mesuré usage normal)
2
Température d’utilisation -20 ... +50 °C Température de transport/stockage -40... +70°C Alimentation pile 9V Autonomie pile 15 h Boîtier ABS Dimensions en mm (Lxlxh) 190 x 75 x 38 Norme CE 2004/108/CEE Garantie 2 ans
Laser
Type de laser 2 x laser Alimentation < 1 mW Longueur d´onda 645... 660 nm Classe 2 Standard DIN NE 60825-1:2001-11
1
Valeur la plus haute appliquée
2
+ ouverture diamètre de la sonde (16mm)
deenfresitptsvnl????
18
6. Première utilisation
Insérer la pile : Voir 9.1 Remplacer la pile.
7. Utilisation
7.1 Connecter la sonde
Connecter la sonde sur l’appareil.
7.2 Allumer/Eteindre l’appareil
Allumer l’appareil : Appuyer sur la touche de mesure.
- Bref affichage de tous les segments. L’appareil se met en
mode infrarouge ( s’allume). Le rétro-éclairage de l’afficheur
est actif 10 secondes suivant l’activation de n’importe quelle
touche.
Eteindre l’appareil : Appuyer sur cette touche jusqu’à ce
que l’écran s’éteigne. L'appareil s'éteint automatiquement après 1 min. (affichage de
mesure IR) ou 10 min. (affichage de mesure par contact) sans qu'aucune touche ne soit actionnée.
7.3 Mesures
Respecter les remarques relatives aux mesures IR (chapitre 11)
/ mesures par contact (chapitre 12).
La réinitialisation des valeurs min./max. se fait en appuyant sur
la touche de mesure en cas de mesure IR. Pour les mesures
par contact, les valeurs sont réinitialisées lors de la mise à
l'arrêt de l'appareil ou en cas de passage à l'affichage IR des
mesures.
- L’appareil est allumé.
Mesures infrarouge
1 Commencer la mesure : Maintenir la touche de mesure
enfoncée. 2 Viser l’objet à mesurer à l’aide du point laser: le laser définit le
point le plus haut et le plus bas de la zone de mesure (à une
distance de l'objet mesuré de 1,0m; cf. chapitre 11.3 cible,
distance de mesure).
- Les valeurs de mesure s’affichent (2 mesures par secondes) 3 Fin de mesure : Relâcher la touche.
- HOLD s’affiche. La dernière valeur de mesure et les valeurs
min./max. sont conservées jusqu'à la mesure suivante.
Basculer entre les valeurs min./max. et la valeur conservée :
appuyer sur .
Procéder à une nouvelle mesure : appuyer sur la touche de
mesure.
19
Mesure de contact
-
La sonde de température a été connectée avant de démarrer l'appareil de mesure.
1 Positionner le termomètre à contact dans ou sur l’objet à
mesurer et commencer la mesure : appuyer sur .
- L’appareil passe en mode contact ( s’affiche). La valeur s’affiche à l’écran.
2 Fin de mesure : appuyer sur .
- HOLD s’affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.
Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur .
Procéder à une nouvelle mesure : appuyer sur . Revenir à l'affichage IR des mesures : appuyer sur la touche
de mesure.
Réglage de l’émissivité
L’appareil est en mode infrarouge.
Si dans le mode émissivité aucune touche n’est activée pendant 3 s, l’appareil passe automatiquent en infrarouge.
1 Maintenir enfoncé 3 sec. 2 Régler l’émissivité : Appuyer sur ou .
- L’appareil passe en mode infrarouge
8. Réglages
L’appareil est éteint.
Si aucune touche n’est activée pendant 3 s, l’appareil change de mode.
1 Maintenir enfoncé 3 sec.
- L'appareil revient en mode de réglage.
2 Régler la limite d'alarme inférieure ( ALARM) : appuyer sur
ou . Maintenir la touche enfoncée pour une avance rapide.
3 Régler la limite d'alarme supérieure ( ALARM) : appuyer sur
ou . Maintenir la touche enfoncée pour une avance rapide.
4 Activer (on) / Désactiver (oFF) la fonction d'alarme : appuyer sur
ou .
5 Sélectionner une grandeur (°C / °F) : appuyer sur ou .
- L'appareil passe en mode d'affichage IR des mesures. La fonction d'alarme est uniquement disponible pour les
mesures IR. Une alarme acoustique et optique apparaît en cas de dépassement par le haut ou le bas des valeurs d'alarme réglées.
deenfresitptsvnl????
20
9. Nettoyage et maintenance
9.1 Remplacer la pile
L’appareil doit être éteint. 1 Ouvrir le compartiment à pile: retirer le
couvercle
2 Retirer la pile usagée et en mettre une
neuve. Attention à la polarité +/-. Le - doit être visible quand la pile est en place.
3 Fermer le compartiment à pile.
9.2 Nettoyage de l’appareil
Ne pas utiliser de solutions trop abrasives.
Nettoyer le boîtier à l’aide d’un chiffon humide. Nettoyer la lentille délicatement avec de l’eau ou du coton
imbibé d’eau ou d’alcool médical.
10. Questions/Réponses
Message Causes possibles Régler le problème
L'éclairage de l'écran  Pile faible Changer la pile ne fonctionne plus.
s’affiche.  Pile vide Changer la pile L’appareil ne s’allume pas  Pile vide Changer la pile En mode infrarouge :  L’étendue de mesure    s’affiche. est dépassée En mode contact :  L’étendue de mesure    s’affiche. est dépassée
 Aucune sonde connectée Connecter la sonde  Sonde endommagée Remplacer la sonde
11. La mesure infrarouge
11.1 Méthode de mesure
La mesure infrarouge est une mesure optique
Nettoyer la lentille. Ne pas effectuer de mesure avec une lentille sale. Garder le champs de mesure libre de toutes interférences : pas
de poussière, de particules de moisissure, de saleté (humidité, vapeur) ou de gaz.
La mesure infrarouge est une mesure de surface
S’ il y a de la poussière ou de la rouille sur la surface de l’objet à mesurer, ce sont ces particules qui seront mesurées.
Pour les produits alimentaires sous emballage, ne pas effectuer de mesures dans les poches d’air.
21
Si la valeur vous semble douteuse, utiliser en parralèlle un thermomètr
e à contact. Pour toutes les mesures sur aliments congelés, utiliser un thermomètre à contact équipé d’une sonde d’immersion / pénétration.
11.2 Emissivité
Chaque matériau a une émissivité différente : le taux de radiation électromagnétique varie. L’émissivité du testo 830 est réglée sur
0.95. Il s’agit de la valeur idéale pour des mesures sur des matières non métalliques (papier, céramique, bois, peinture et vernis), plastiques ou sur des denrées alimentaires).
Les métaux brillants ou oxydés ne conviennent pas à des mesures infrarouge : taux d’émissivité trop bas ou non-uniforme.
Pour augmenter le taux d’émissivité de l’objet à mesurer, utiliser du ruban adhésif (par ex. sur vernis). Si ça ne marche toujours pas, utiliser un thermomètre à contact classique.
Tableau d’émissivité pour quelques types de matériaux (valeurs standards)
Materiau (Température) ε
Aluminium en rouleau (170°C) 0.04 Coton (20°C) 0.77 Béton (25°C) 0.93 Glace lisse (0°C) 0.97 Fer poli (20)°C 0.24 Alliage fer et plomb (100°C) 0.80 Fer en rouleau (20°C) 0.77 Plâtre (20°C) 0.90 Verre (90°C) 0.94 Caoutchouc dur (23°C) 0.94 Caoutchouc souple gris (23°C) 0.89 Bois (70°C) 0.94 Liège (20°C) 0.70
Materiau (Température) ε
Peau 0.95 Cuivre terni (20°C) 0.04 Cuivre oxydé (130°C) 0.76 Plastique : PE, PP, PVC (20°C) 0.94 Laiton oxydé (200°C) 0.61 Papier (20°C) 0.97 Porcelaine (20°C) 0.92 Peinture noire mat (80°C) 0.97 Acier chauffé,traité (200°C) 0.52 Acier oxydé (200°C) 0.79 Argile cuite (70°C) 0.91 Peinture modifiée (70°C) 0.94 Brique, mortier, plâtre (20°C) 0.93
deenfresitptsvnl????
22
11.3 Zone de mesure, Distance
Une zone de mesure est déterminée selon la distance à laquelle on se trouve par rapport à l’objet mesuré.
Mesure optique (Ratio Distance : zone de mesure)
12. Mesures de contact
En cas d’utilisation de sonde à immersion / pénétration, enfoncer la sonde à une profondeur suffisante afin d’obtenir des valeurs exactes (au moins 10x le diamètre de la sonde).
Eviter des applications dans des solutions acides et abrasives. Ne pas utliser de sondes de mesure de surface sur des pointes ou
sur des surfaces tranchantes.
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mm
Ø 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
testo 830-T4
Laser
Laser
23
1. Información general
Por favor dedique un tiempo a leer detalladamente este manual de instrucciones y asegúrese de que está familiarizado con el funcionamiento antes de utilizarlo. Tenga el manual de instrucciones a mano por si necesita consultarlo.
2. Descripción del producto
3. Información de seguridad
Evitar riesgos por electricidad:
Medición por contacto: No medir en o cerca de partes activas. Medición por infrarrojos: Por favor respete la distancia de seguridad cuando mida en partes activas.
Conservar la seguridad del producto/mantiene la garantía:
Utilice el instrumento adecuadamente, de acuerdo a su propósito y dentro de sus especificaciones. No utilice la fuerza.
No exponer a radiación electromagnética (Por ej. microondas, sistemas de calor por inducción), cargas estáticas, calor o extremas fluctuaciones de temperatura.
No almacenar junto con disolventes (Por ej. acetona). El instrumento sólo debe abrirse para su mantenimiento y
reparación si así se describe en el manual de instrucciones.
¡Radiación láser!
No mirar hacia el emisor.
deenfr
esitptsvnl????
Accesorios
Descripción Modelo
Sonda immersión/ penetración estanca, 60 a +400°C 0602 1293
Sonda superfície, rápida reacción 60 a +300°C 0602 0393
Sonda de aire robusta, 60 a +400°C 0602 1793
Funda de protección de piel
0516 8302
Cinta adhesiva para emisividad e=0.95 0554 0051
Sensor infrarrojos, láser
Compartimiento para pila
Visualizador
Encendido/
Apagado
Medición por
contacto
Tecla medición: Medición por infrarrojos
Medición por
infrarrojos
Entrada para sonda (
24
Eliminación ecológica:
Diposite en el contenedor adecuado las pilas r
ecargables
defectuosas y también las pilas vacías. Puede devolvernos el equipo cuando ya no quiera utilizarlo
más. Nosotros nos responsabilizamos de que su eliminación no cause daños al medio ambiente.
Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida
independiente para estos productos.
4. Uso predefinido
El testo 830 es un termómetro compacto por infrarrojos para mediciones de superficie sin contacto. Ademas, se puede efectuar una medición por contacto conectando una sonda externa.
¡No es adecuado para mediciones de diagnosis en el sector médico!
Este instrumento no es apto para los usos indicados en la or
den
ITC/3701/2006, del 22 de Noviembre.
5. Datos técnicos
Características testo 830-T4
Parámetro °C/°F Rango de medición por infrarrojos -30 a +400°C Resolución de infrarrojos 0.1 °C Exactitud infrarrojos ±1,0 °C o 1,0% de la lectura (0,1...+400 °C)
1
;
(a 23°C) +/- 1 dígito ±1,5 °C o 1,5% de la lectura (-20...0 °C)1;
±2,0 °C o 2,0% de la lectura (-30...-20,1 °C)
1
Emisividad 0.1 a 1.0 ajustable Intervalo de medición por infrarrojos 0.5s Temp. sensor (Acopable) Termopar Tipo K Rango de medición del sensor de -50 a +500°C
temperatura Resolución del sensor de temperatura 0.1 °C Exactitud del sensor de temperatura ±0.5 °C+0.5% de la lectura
(+1 dígito) a una temperatura fija de 22 ºC Intervalo de medición del sensor de 1.75s
temperatura Ópticas (90% valor) 30:1 (A una distancia de
1,0 m al objeto medido)
2
Temperatura funcionamiento -20 a +50 °C Temperatura transporte /Almacenamiento -40 a +70°C Alimentación 9V pila bloque Vida de la pila 15 h Caja ABS Tamaño en mm (lxaxh) 190 x 75 x 38 Directriz CE 2004/108/CEE Garantía 2 años
25
Características testo 830-T4
Láser
Tipo de láser 2 x laser Potencia < 1 mW Longitud de onda 645 a 660 nm Clase 2 Estándar DIN NE 60825-1:2001-11
1
Se aplica el valor mayor
2
+ Apertura del diámetro del sensor (16mm)
6. Funcionamiento inicial
Insertar la pila: Ver 9.1 Cambiar la pila.
7. Funcionamiento
7.1 Conectar la sonda
Conectar la sonda de temperatura a la entrada de sondas. Prestar atención +/-!
7.2 Encender/Apagar el instrumento
Encender el instrumento: Presionar tecla de medición.
- Se iluminan brevemente todos los segmentos del visualizador. El instrumento cambia a modo infrarrojo ( se ilumina).
El visualizador permanece illuminado durante 10 segundos cada vez que se activa una tecla.
Apagar el instrumento: Mantener presionado hasta que el visualizador se apague.
El instrumento se apaga automáticamente después de 1 min (vista medida de infrarrojos) o 10 min (vista medida de contacto) sin pulsar ninguna tecla.
7.3 Medición
Tener en cuenta las indicaciones para la medición de infrarrojo (capítulo 11)/medición de contacto (capítulo 12).
En la medición de infrarrojos, el reset de los valores mín/máx. se realiza presionando la tecla de medición. En la medición de contacto, desconectando el instrumento o cambiando a la vista medida de infrarrojos.
- Instrumento encendido.
Medición por infrarrrojos
1 Iniciar la medición: Mantener pulsada la tecla de medición. 2 Localizar el objeto a medir con el punto láser: el láser marca el
punto superior e inferior del área de medición (a una distancia de 1,0 m al objeto medido; ver capítulo 11.3 marca de medición, distancia).
- Se muestra la lectura actual (2 mediciones por segundo).
deenfr
esitptsvnl????
26
3 Final de medición: liberación de la tecla.
-
Se ilumina HOLD. El último valor medido y el valor mín./máx. se mantienen hasta la próxima medición.
Cambiar entre el valor mín., máx. y retenido: Presionar . Reiniciar la medición: Presionar tecla de medición.
Medición por contacto
- Antes de la conexión del instrumento se ha conectado un sensor de temperatura.
1 Posicionar el termómetro de contacto dentro/sobre el objeto a
medir y activar la medición: Presionar .
- El instrumento cambia a modo de medición por contacto (se ilumina ). Se muestra la lectura actual.
2 Finalizar medición: Presionar .
- Se ilumina HOLD. El último valor medido y el valor mín./máx. se mantienen hasta la próxima medición.
Cambiar entre el valor mín., máx. y retenido: Presionar . Reiniciar la medición: Presionar . Volver a la vista medida: Presionar tecla de medición.
Ajustar la emisividad
El instrumento está en modo de medición por infrarrojos.
Si no se presiona ninguna tecla durante 3 s en el modo de emisividad, el instrumento cambia a modo de medición por infrarrojos.
1 Mantener pulsada la tecla durante 3s. 2 Ajustar emisividad: Pulsar o .
- El instrumento cambia a modo de medición por infrarrojos.
8. Ajustes
Instrumento apagado.
Si no se activa ninguna tecla en modo de ajuste durante 3 s, el instrumento cambia al siguiente modo.
1 Mantener pulsada la tecla durante 3s.
- El instrumento pasa a modo de ajuste..
2 Ajustar el límite de alarma inferior ( ALARM): Pulsar o .
Para un avance rápido, mantener pulsada la tecla.
3 Ajustar el límite de alarma superior ( ALARM): Pulsar o .
Para un avance rápido, mantener pulsada la tecla.
4 Ajustar la función de alarma conectar (on) / desconectar (oFF):
Pulsar o .
5 Seleccionar el parámetro (°C / °F) : Pulsar o .
- El instrumento pasa a la vista medida de infrarrojos. La función de alarma solo está disponible en la medición de
infrarrojos. Si se superan o no se alcanzan los valores de alarma ajustados, se produce una alarma óptica y acústica.
27
9. Servicio y Mantenimiento
9.1 Cambiar la pila
¡El instrumento debe estar apagado! 1 Abrir el compartimiento de la pila: Abrir la tapa. 2 Reemplazar la pila usada e insertar una de
nueva. Prestar atención +/-. El símbolo menos debe ser visible una vez la pila esté insertada.
3 Cerrar el compartimiento de la pila: Cerrar la
tapa.
9.2 Limpiar el instrumento
No utilice limpiadores agresivos o disolventes.
Limpiar la caja con un paño húmedo (agua con jabón). Limpiar la lente cuidadosamente con agua o algodón
humedecido con agua o alcohol médico.
10. Preguntas y respuestas
Fallo Causas posibles Solución
La iluminación del display - La pila está casi agotada. Cambiar la pila. ya no funciona.
Se ilumina - Pila vacía. Cambiar la pila. El instrumento - Pila vacía. Cambiar la pila.
no se enciende Modo de medición por - Lectura fuera del rango -
infrarrojos: se ilumina - - - de medición Modo de medición por - Lectura fuera del rango -
se ilumina - - - . de medición
- La sonda desconectada. Conectar la sonda.
- Sonda dañada. Cambiar la sonda.
Si tiene algún fallo sin respuesta contacte con el servicio técnico de testo más cercano.
11. Información de la medicion por infrarrojos
11.1 Método de medición
La medición por infrarrojos es una medición óptica
Mantener limpias las lentes. No medir con las lentes empañadas. Mantener el campo de medición (el área entre el instrumento y
el objeto a medir) libre de interferencias: sin partículas de suciedad o polvo, sin vaho (agua o vapor) o gases.
deenfr
esitptsvnl????
28
La medición por infrarrojos es una medición superficial
Si hay suciedad, polvo, hielo, etc. en la superfície, sólo se medirá la capa superior
. Por ej. la suciedad.
En el caso de alimentos envasados al vacío, no medir en las burbujas de aire.
Si el valor a obtener es muy importante, utilizar siempre al mismo tiempo un termómetro de contacto para realizar la medición. En la industria alimentaria, la temperatura interna debería medirse con un termómetro de penetración/inmersión.
Tiempo de adaptación
El instrumento necesita un tiempo de adaptación de 15 min para la medición por infrarrojos si la temperatura ambiente cambia ( Cambio de lugar, por ej. mediciones dentro/fuera).
11.2 Emisividad
Los materiales tienen diferentes emisividades, por ej. emiten diferentes niveles de radiación electromagnética. La emisividad del testo 830 está ajustada en fábrica a 0.95. Este es el valor ideal para mediciones en productos no-metálicos, plásticos, y alimentos (papel, cerámica, yeso, madera, pintura y barnices).
Los metales brillantes y oxidados tienen una medición por infrarrojos restringida debido a su baja y no-uniforme emisividad.
Aplicar barniz o cinta adhesiva (Modelo 0554 0551) en el objeto a medir para incrementar su emisividad. Si esto no es posible: medir con un termómetro de contacto.
Tabla de emisividad de los materiales más importantes (Valores típicos)
Material (Temperatura) ε
Aluminio, brillante (170°C) 0.04 Algodón (20°C) 0.77 Hormigón (25°C) 0.93 Hielo, suave (0°C) 0.97 Hierro, pulido (20)°C 0.24 Hierro con capa hierro fundido (100°C) 0.80 Hierro con capa laminada (20°C) 0.77 Yeso (20°C) 0.90 Vidrio (90°C) 0.94 Caucho, duro (23°C) 0.94 Caucho, blando gris (23°C) 0.89 Madera (70°C) 0.94 Corcho (20°C) 0.70
Material (Temperatura) ε
Anodizado mate (50°C) 0.98 Cobre, ligeramente mate (20°C) 0.04 Cobre, oxidado (130°C) 0.76 Plásticos: PE, PP, PVC (20°C) 0.94 Latón, oxidado (200°C) 0.61 Papel (20°C) 0.97 Porcelana (20°C) 0.92 Pintura negra, mate (80°C) 0.97 Acero, superficie acero mejorado 0.52
(200°C) Acero, oxidado (200°C) 0.79 Arcilla, cocida (70°C) 0.91 Pintura transformada (70°C) 0.94 Ladrillo, mortero, yeso (20°C) 0.93
29
11.3 Área de medición, Distancia
La área específica se determina dependiendo de la distancia desde el instrumento de medición al objeto a medir.
Medición óptica (Ratio de distancia : área de medición)
12. Información de la medición por contacto
Observar la profundidad mínima de penetración en las sondas de inmersión/penetración: 10 x diámetro de la sonda
Evitar las aplicaciones en ácidos y bases corrosivas. No usar sondas de superfície con resorte en bordes
puntiagudos.
deenfr
esitptsvnl????
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mm
Ø 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
testo 830-T4
Laser
Laser
30
1. Informazioni generali
Leggere attentamente il presente manuale, prima di utilizzare lo strumento. Tenere sempre il manuale a portata di mano, in modo da poterlo consultare in caso di bisogno.
2. Descrizione del prodotto
3. Informazioni sulla sicurezza
Evitare il pericolo di scosse elettriche:
Misura a contatto: Non misurare vicino o su parti in tensione. Misura a infrarossi: mantenere le adeguate distanze di sicurezza quando si misurano parti in tensione.
Sicurezza del prodotto/rispetto delle condizioni di garanzia:
Utilizzare lo strumento rispettando i parametri specificati. Non applicare stress meccanici allo strumento.
Non stoccare lo strumento insieme a solventi (es. acetone). Aprire lo strumento solo quando è espressamente richiesto dal
manuale nella sezione manutenzione. Non esporre a radiazioni elettromagnetiche (es. microonde,
impianti di riscaldamento a induzione), cariche statiche, calore diretto o ampie variazioni di temperatura.
Accessori
Nome codice
Sonda stagna a immersione/ penetrazione, da-60 a +400°C 0602 1293
Sonda ultrarapida per superfici, da-60 a +300°C
0602 0393
Sonda robusta per aria, da -60 a +400°C
0602 1793
Custodia in pelle
0516 8302
N
astro adesivo per emissività
ε =0.95 0554 0051
Sensore di infrarossi, Laser
Vano batteria
Display
Accensione,
spegnimento
Misura a contatto
Tasto per la misura a infrarossi
Misura a
infrarossi
Innesto per sonda
31
Radiazioni laser!
Non guar
dare direttamente il raggio laser.
Smaltimento:
Smaltire le batterie ricaricabili difettose o batterie esaurite negli appositi contenitori.
Potete rispedire lo strumento direttamente a noi al termine della sua vita operativa. Provvederemo a eliminarlo nel rispetto dell’ambiente.
4. Scopo di utilizzo
testo 830 è un termometro a infrarossi per misure di superficie senza contatto. E’ possibile anche eseguire misure a contatto, collegando le sonde esterne.
Non utilizzabile per misure diagnostiche in campo medico!
5. Dati tecnici
Caratteristiche testo 830-T4
Unità di misura °C/°F Campo di misura a infrarossi da -30 a +400°C Risoluzione con misura a infrarossi 0,1 °C Precisione con misura a infrarossi ±1,0 °C o 1,0% v.m. (da 0,1 a +400 °C)
1
;
(a 23°C) +/- 1 digit ±1,5 °C o 1,5% v.m. (da -20 a 0 °C)1;
±2,0 °C o 2,0% v.m. (da -30 a -20,1 °C)
1
Emissività da 0,1 a 1,0 regolabile Frequenza di misura a infrarossi 0,5s Sensore esterno Termocoppia tipo K (collegabile) Campo di misura della sonda esterna da -50 a +500°C Risoluzione della sonda esterna 0,1 °C Precisione della sonda esterna ±0,5 °C+0,5% v.m.
(±1 digit) a una temperatura nominale di 22 °C Frequenza di misura sonda esterna 1,75s Ottica (90% del valore) 30:1 (Circa ad una distanza di
1,0 m dall’ oggetto misurato)
2
Temperatura di lavoro da -20 a +50 °C Temperatura di trasporto e stoccaggio da -40 a +70°C Alimentazione Batteria tipo 9V Durata della batteria 15 h Custodia ABS Dimensioni in mm 190 x 75 x 38 Normativa CE 2004/108/CEE Garanzia 2 anni
Laser
Tipo laser 2 x laser Alimentazione < 1 mW Lunghezza d´onda 645 a 660 nm Classe 2 Standard DIN NE 60825-1:2001-11
1
si applica il valore maggiore
2
+ Diametro di apertura del sensore (16mm)
deenfr
esitptsvnl????
32
6. Operazioni iniziali
Inserire batterie: v. paragrafo 9.1 “Sostituzione delle batterie”.
7. Funzionamento
7.1 Connessione sonda
Connettere la sonda di temperatura all’innesto. Fare attenzione alle polarità +/-!
7.2 Accensione/Spegnimento
Accensione dello strumento: Premere il tasto di misura.
- Si accendono brevemente tutti i segmenti del display. Lo strumento si posiziona nella modalità di misura a infrarossi (viene visualizzato ).
Il display rimane illuminato per 10 secondi, ogni qualvolta vienei attivato un tasto.
Spegnimento dello strumento: tenere premuto finché il display non si scurisce.
Se non viene premuto alcun tasto, lo strumento si spegne automaticamente dopo 1min (vista misure IR) o 10min (vista misure contatto).
7.3 Misura
Osservare le avvertenze per la misura IR (capitolo 11)/misura contatto (capitolo 12).
L'azzeramento dei valori min./max. avviene premendo il tasto di misura (durante la misura IR) oppure spegnendo lo strumento o passando alla vista misure IR (durante la misura contatto).
- Lo strumento è acceso.
Misura a infrarossi
1 Iniziare una misura: Tenere premuto il tasto di misura. 2 Puntare l’oggetto da misurare col puntatore laser: Il laser
segnala il punto più in alto e quello più in basso dell'area di misura (alla distanza dall’oggetto di misura compresa tra 1,0m; vedi capitolo 11.3 area di misura, distanza).
- La misura in corso viene visualizzata (2 misure al secondo)
3 Terminare la misura: rilasciare il tasto.
- HOLD si accende. L'ultimo valore rilevato e il valore min./max. vengono mantenuti sino alla misura successiva.
Per passare dal valore min./max. al valore mantenuto e viceversa: Premere .
Per riavviare la misurazione: Premere il tasto di misura.
33

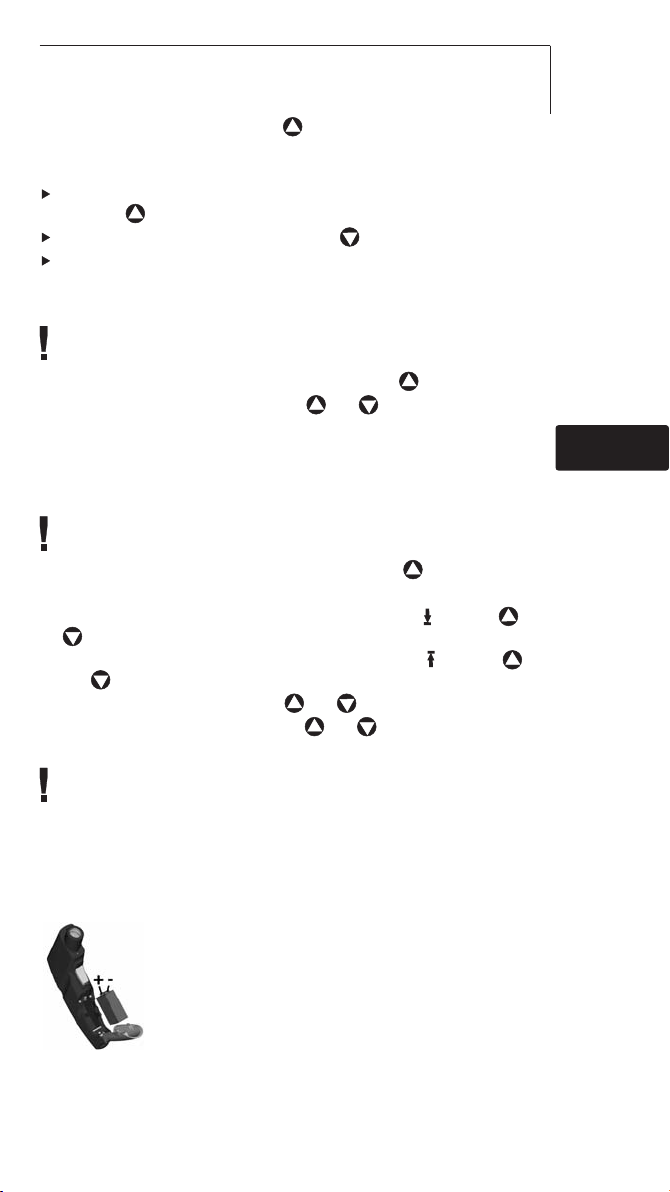

Misura a contatto
-
La sonda di temperatura è stata collegata prima di accendere lo strumento.
1 Posizionare la sonda a contatto nel/sull’oggetto da misurare e
attivare la misura: .
- Lo strumento si posiziona sulla modalità di misura a contatto (si accende ). La misura corrente viene visualizzata.
2 Terminare la misura: Premere .
- HOLD si accende. L'ultimo valore rilevato e il valore min./max. vengono mantenuti sino alla misura successiva.
Per passare dal valore min./max. al valore mantenuto e viceversa: Premere .
Per riavviare la misurazione: Premere . Per tornare alla vista misure IR: Premere il tasto di misura.
Impostare l’emissività
Lo strumento è sulla modalità di misura a infrarossi.
Se nessun tasto è premuto per 3 secondi nella modalità di impostazione emissività, lo strumento passa alla misura nella modalità a infrarossi.
1 Tenere premuto per 3s il tasto . 2 Impostare il valore di emissività: premir o .
- Lo strumento passa alla modalità di misura a infrarossi.
8. Impostazioni
- A strumento spento. Se nessun tasto viene premuto per 3 secondi nella modalità di
impostazione, lo strumento passa alla modalità successiva.
1 Tenere premuto per 3s il tasto .
- Lo strumento passa in modalità regolazione.
2 Per impostare la soglia di allarme inferiore ( ALARM): Premere
o . Per un avanzamento veloce, mantenere premuto il
tasto.
3 Per impostare la soglia di allarme superiore ( ALARM): Premere
o . Per un avanzamento veloce, mantenere premuto il
tasto.
4 Per attivare (on) / disattivare (oFF) la funzione di allarme:
Premere o .
5 Selezionare l’unità di misura (°C / °F) : Premere o .
- Lo strumento passa alla vista misure IR. La funzione di allarme è disponibile solo durante la misura IR.
Quando la soglia di allarme inferiore o superiore viene oltrepassata, viene emesso un allarme ottico e acustico.
deenfr
esitptsvnl????
34
9. Manutenzione
9.1 Sostituzione delle batterie
Lo strumento deve essere spento! 1 Aprire il vano batteria: Aprire il coperchio. 2 Rimuovere le batterie usate e inserire le nuove.
Fare attenzione alla polarità +/-. Il meno deve essere visibile.
3 Chiudere il vano batteria: Chiudere il
coperchio.
9.2 Pulizia dello strumento
Non utilizzare soluzioni abrasive.
Pulire la custodia con un panno umido (acqua e sapone). Pulire con attenzione la lente con del cotone imbevuto di
acqua o alcool denaturato.
10. Domande e risposte
Messaggio Possibili cause Possibili soluzioni
L'illuminazione del display - La batteria è quasi scarica. Cambiare batteria. non funziona più.
Si accende . - Batteria esaurita. Cambiare batteria. Lo strumento non si accende - Batteria esaurita. Cambiare batteria. In modalità di misura a infrar: - Letture fuori dal campo di mis. -
Si accende - - -. Modalità di misura a contatto: - Lettura fuori dal campo di mis. -
Si accende - - -.
- Sonda non collegata. Connettere la sonda.
- Sonda danneggiata. Cambiare la sonda.
Per altre informazioni contattate il vostro distributore di zona o il servizio assistenza Testo.
11. Informazioni sulla misura a infrarossi
11.1 Metodo di misura
La misura a infrarossi è una misura di tipo ottico
Tenere la lente pulita. Non misurare se la lente è offuscata. Tenere il campo di misura (l’area tra il sensore e l’oggetto
misurato) libera da interferenze: niente polvere o particelle di sporco, niente umidità (pioggia, vapore) o gas.
La misura a infrarossi è una misura di superficie
Se sulla superficie è presente uno strato di polvere, sporco o brina, il valore misurato sarà quello dello strato superiore.
Nel caso di confezioni alimentari termoretrattili, non misurare sulle bolle d’aria.
35
Se i valori sono critici, misurare sempre anche con un termometr
o a contatto. In particolare nel settore alimentare, la temperatura interna del cibo andrebbe sempre misurata con un termometro a immersione/ penetrazione.
Tempo di adattamento
Se la temperatura ambiente varia (cambio di postazione, ad es. misure all’aperto o in ambienti chiusi) lo strumento ha bisogno di 15 minuti di adattamento per la misura a infrarossi.
11.2 Emissività
I materiali hanno differenti emissività, ovvero emettono livelli differenti di radiazioni elettromagnetiche. L’emissività di testo 830 è impostata su un fattore di 0,95. Questo è il valore ideale per i non-metalli, plastiche e cibo (carta, ceramiche, legno e vernici). Metalli brillanti e ossidi di metallo sono adatti solo a un campo limitato di misura a infrarossi, a causa della loro bassa e non uniforme emissività.
Per aumentare l’emissività, ricoprire la superficie degli oggetti da misurare con vernici o nastri adesivi (cod. 0554 0051). Se questo non è possibile, misurare a contatto.
Tabella delle emissività dei materiali più importanti (valori tipici)
Materiale (Temperatura) ε
Alluminio laminato luminoso (170°C) 0.04 Cotone (20°C) 0.77 Calcestruzzo (25°C) 0.93 Ghiaccio liscio (0°C) 0.97 Ferro smerigliato (20°C) 0.24 Ferro con rivestimento a getto (100°C) 0.80 Ferro con rivestimento laminato (20°C) 0.77 Gesso (20°C) 0.90 Vetro (90°C) 0.94 Gomma dura (23°C) 0.94 Gomma morbida (23°C) 0.89 Legno (70°C) 0.94 Sughero (20°C) 0.70
Materiale (Temperatura) ε
Dissipatore di calore, anodiz.nero(50°C) 0.98 Rame leggermente opaco (20°C) 0.04 Rame, ossidato (130°C) 0.76 Plastiche: PE, PP, PVC (20°C) 0.94 Ottone, ossidato (200°C) 0.61 Carta (20°C) 0.97 Porcellana (20°C) 0.92 Vernice nera opaca (80°C) 0.97 Acciaio termotrattato (200°C) 0.52 Acciaio, ossidato (200°C) 0.79 Argilla refrattaria (70°C) 0.91 Vernice per trasformatori (70°C) 0.94 Mattone e malta (20°C) 0.93
deenfr
esitptsvnl????
36
11.3 Area e distanza di misura
L’area della superficie misurata varia in funzione della distanza dello strumento dall’oggetto misurato.
Ottica di misura (Rapporto Distanza : Area di misura)
12. Informazioni sulla misura a contatto
Portare la sonda alla profondità minima per le sonde a
immersione/ penetrazione: 10 x diametro della sonda
Evitare l’utilizzo in soluzioni acide o basiche.
Non usare sonde per superficie caricate a molla su parti
appuntite.
testo 830-T4
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mm
Ø 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
Laser
Laser
37
1. Informação Geral
Por favor, leia este manual cuidadosamente e verifique se está familiarizado com o produto antes de usá-lo. Mantenha este manual sempre à mão caso seja necessário usá-lo.
2. Descrição do Produto
3. Informações de segurança
Evitar riscos eletricos:
Medição de contacto: Não medir em peças em movimento. Medição de infravermelhos: Por favor mantenha distância ao medir em peças com movimento.
Conservar a segurança do produto /manter a garantia::
Trabalhe apropriadamente com o instrumento e de acordo com a sua finalidade pretendida e dentro dos parâmetros específicos. Não aplicar a força
Não expor a radiações electromagnéticas (por exemplo microondas, sistemas de indução de calor), carga estática, calor ou variações extremas de temperatura.
Não armazenar junto de produtos abrasivos (por ex. acetona). O instrumento só poderá ser aberto para sua manutenção e
reparação se assim estiver descrito no manual de instruções.
Radiação laser
Não olhar directamente para o feixe de luz.
deenfr
esitptsvnl????
Acessórios
Nome Item no.
Sonda estanque de imersão/penetração,
-60...+400°C 0602 1293 Sonda se superfície de
reacção rápida,
-60...+300°C 0602 0393 Sonda ambiente robusta,
-60...+400°C 0602 1793 Bolsa de proteção em pele
0516 8302
Fita adesiva de emissividade.
ε=0.95 0554 0051
Sensor laser de infraver
Comparitmento da pilha
Visor
Ligar/ desligar
Medidor de
contacto
Tecla de medição; Medidor de infravermelhos
Medidor de
infravermelho
Casquilho da sonda
38
Eliminação:
Deposite as pilhas recarr
egáveis ou as pilhas gastas num
contentor adequado.
Pode devolver o intrumento directamente a nós quando já não
o usar. Nós responsabilizamo-nos pela sua correcta
eliminação.
4. Modo de usar
testo 830 é um termómetro de infravermelhos compacto para medição de temperaturas de superfície. Uma medição de contacto pode ser feita adicionalmente com a sonda de superfície conectada.
Não apropriado para medidas de diagnóstico no sector médico!
5. Ficha Técnica
Característica testo 830-T4
Parâmetro °C/°F Gama de medição infravermelhos -30...+400°C Resolução infravermelhos 0.1 °C Precisão de infravermelho ±1,0 °C ou 1,0% do v.m. (0,1...+400 °C)
1
;
(a 23 °C) +/- 1 dígito ±1,5 °C ou 1,5% do v.m. (-20...0 °C)1;
±2,0 °C ou 2,0% do v.m. (-30...-20,1 °C)
1
Emissividade ajustável de 0.1 a 1.0 Tempo de resposta infravermellhos 0.5s Sensor de temp. Termopar tipo K (ligação) Gama de medição sensor de temp. -50 to +500°C Resolução do sensor de temp. 0.1 °C Precisão do sensor de temp. ±0.5 °C+0.5% do v.m.
(±1 digit) da temperatura nominal de 22 °C Tempo de resposta do sensor de temp. 1,75s Ópticas (90% valor) 30:1 (Normalmente numa distância de
1,0m do objecto medido)
2
Temperatura de funcionamento -20...+50 °C Temperatura transp./armazenamento -40...+70°C Tipo de pilha 9V pilha de bloco Duração da pilha 15 h Caixa ABS Dimensões em mm (LxHxB) 190 x 75 x 38 Normas de conformidade CE 2004/108/CEE Garantia 2 anos
Laser
Tipo de Laser 2 x laser Potência < 1 mW Comprimento de onda 645...660 nm Classe 2 Standard DIN NE 60825-1:2001-11
1
aplica-se o maior valor
2
+Diâmetro de abertura do sensor (16mm)
6. Operação inicial
Inserir pilha: Ver 9.1 Mudanças de pilhas.
39
7. Operação
7.1 Conectar a sonda
A sonda de temperatura liga-se ao casquilho. Atenção a polarização +/-!
7.2 Ligar/Desligar
Ligar o instrumento: Premir o botão de medição.
- Todos os segmentos do visor acendem brevemente. O instrumento muda para o modo infravermelho ( a luz acende).
- A luz de exposição liga-se durante 10 segundos sempre que uma tecla seja activada.
Desligar o instrumento: Mantenha pressionado até que se apague a luz.
O aparelho desliga automaticamente após 1min (vista de medição de infravermelhos) ou 10min (vista de medição de contacto) sem que seja premido um botão.
7.3 Medição
Ter atenção aos avisos sobre a medição de infravermelhos (capítulo 11) / medição de contacto (capítulo 12).
Para repor os valores Mín./Máx. na medição de infravermelhos deve-se premir o botão de medição, e na medição de contacto deve-se desligar o aparelho ou mudar para a vista de medição de infravermelhos.
- O instrumento está ligado.
Medição de infravermelhos
1 Iniciar medição: Manter o botão de medição premido. 2 Localize o objecto a medir usando o ponto de laser: o laser
marca a extremidade superior e inferior do local da medida (a uma distância de 1,0 m do objecto; ver capítulo 11.3 marca de medição, distância).
- A leitura actual é mostrada (2 medições por segundo)
3 Fim da medição: solte a tecla.
- A tecla HOLD pisca. O último valor de medição e o valor Mín./Máx. são mantidos até à próxima medição.
Alternar entre o valor Mín., Máx. e o valor retido: premir . Reiniciar medição: Premir o botão de medição.
deenfr
esitptsvnl????
40

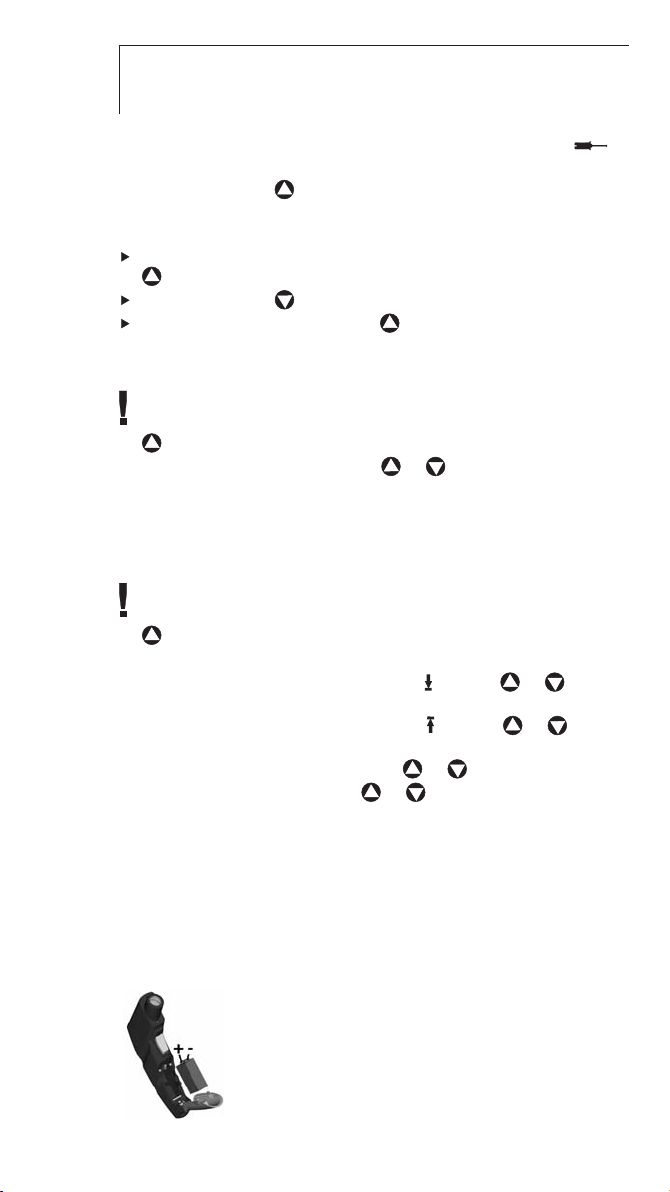

Medição de contacto
1 O sensor de temperatura foi conectado antes da activação do
apar
elho de medição.
Posicione o termómetro em/sobre o objecto medido e inicie a medição: premir .
- O instrumento muda para a medida de contacto ( pisca). A leitura actualizada será mostrada.
2 Fim da medição: premir .
- A tecla HOLD pisca. O último valor de medição e o valor Mín./Máx. são mantidos até à próxima medição.
Alternar entre o valor Mín., Máx. e o valor retido: premir . Reiniciar medição: premir . Voltar para a vista de medição de infravermelhos: Premir o
botão de medição.
Ajuste da emissividade.
O instrumento está no modo de medição de infravermelhos.
Se não for pressionada nenhuma tecla durante 3 segundos no modo emissividade, o instrumento muda para o modo de infravermelhos.
1 Manter premido durante 3s. 2 Ajuste da emissividade: premir ou .
- O instrumento muda para o modo de medição de infravermelhos.
8. Ajustar
- O instrumento está desligado. Se nenhuma tecla for activada no modo de ajustar durante 3
segundos, o instrumento muda para o modo seguinte.
1 Manter premido durante 3s.
- O aparelho muda para o modo de ajuste.
2 Definir o valor de alarme inferior ( ALARM): premir ou .
Manter o botão premido para avançar rapidamente.
3 Definir o valor de alarme superior ( ALARM): premir ou .
Manter o botão premido para avançar rapidamente.
4 Ligar (on) / Desligar (oFF) função de alarme : premir ou . 5 Selecionar parâmetros (°C / °F) : premir ou .
- O aparelho comuta para a vista de medição de infraver melhos. A função de alarme só está disponível na medição de infra -
vermelhos. Se os limites máximos e mínimos dos valores de alarme ajustados forem excedidos, o sistema transmite um sinal acústico e visual.
41
9. Serviços e manutenção
9.1 Mudar a pilha
O instrumento tem de estar desligado! 1 Abra o compartimento da pilha:
Abertura por cima da tampa.
2 Retire a pilha gasta e troque por uma nova.
Tenha em atenção a polarização +/-. The minus should be visible once the battery is inserted.
3 Feche o compartimento da pilha: Fechar.
9.2 Limpeza do instrumento.
Não use produtos ou soluções abrasivas.
Limpar a caixa com um pano húmido (com água e sabão). Limpe cuidadosamente as lente com algodão embebido em
água ou alcool etílico.
10. Perguntas e respostas
Pergunta Causa Possível Solução possível
Iluminação do visor - Pilha fraca. Mudar pilha. não funciona
Pisca. - Pilha gasta. Mudar pilha.
Instrumento não liga - Pilha gasta. Mudar pilha.
Modo medição Infravermelho: - fora da gama -
- - - Pisca. gama de medição. Modo de medição de contacto: - Fora da gama -
- - - Pisca. Gama de medição.
- Sem ligação. Ligar ponta.
- Ponta estragada. Mudar a ponta.
Se não respondermos à sua pergunta, por favor contacte o seu fornecedor local ou o serviço de clientes da Testo.
11. Informação na medição de infravermelho
11.1 Método de medição
A medição por infravermelho é uma medição óptica
Mantenha a lente limpa. Não meça com as lentes embaciadas. Mantenha o campo de medida (área entre o instrumento e o
objecto a ser medido) livre de interferências como poeiras, sujidade, particulas,sem humidade (chuva, vapor) ou gases.
A medição por infravermelhos é uma medição de superfície
Se estiver suja, com poeiras, congelada etc. na superfície, somente a superfície será medida, isto é, a sujidade.
deenfr
esitptsvnl????
42
No caso de comida embalada, não fazer medição nos sacos de ar
.
Se os valores são críticos, faça sempre as medições posteriores usando um termometro de contacto. Particular­mente no sector da alimentação, a temperatura do interior deve ser medida com um termómetro de penetração/ imersão.
Tempo de adaptação
Se houver mudanças de temperaturas ambientais (Mudança de localização, isto é, medições dentro/fora) o instrumento precisa de um tempo de adaptação de 15 min. para medições de infravermelhos.
11.2 Emissividade
Os materiais têm diferentes emissividades, isto é, têm diferentes níveis de radiação electromagnética. A emissividade do testo 830 é ajustado de origem em 0.95. Este é o valor ideal para a medição de não-metais (papel, cerâmicas, gesso, madeira, pintura e vernizes), plásticos e comida.
Os metais brilhantes ou óxidos de metais estão limitados a medições por infravermelhos, devido à sua baixa ou não uniforme emissividade.
Aplique a emissividade que realça as camadas de verniz e de fita adesiva de emissão (Item no. 0554 0051) no objecto que mediu. Se não conseguir, meça com um termómetro de contacto.
Tabela de emissividade dos materiais mais importantes)
Material (Temperatura)
ε
Gelo, Suave (0°C) 0.97 Ferro, polido (20)°C 0.24 Ferro com capa fundida (100°C) 0.80 Ferro com capa laminada (20°C) 0.77 Gesso (20°C) 0.90 Vidro (90°C) 0.94 Borracha, dura (23°C) 0.94 Bortracha, verde claro (23°C) 0.89 Madeira (70°C) 0.94 Cortiça (20°C) 0.70 Calor, Mate anodizado (50°C) 0.98
Material (Temperature) ε
Cobre, mate ligeiro (20°C) 0.04 Cobre, oxidado (130°C) 0.76 Plastico: PE, PP, PVC (20°C) 0.94 Latao, oxidado (200°C) 0.61 Papel (20°C) 0.97 Porcelana (20°C) 0.92 Pintura negra, mate (80°C) 0.97 Aço, tratado em superficie quente(200°C)
0.52 Aço, oxidado (200°C) 0.79 argila, cozida (70°C) 0.91 Pintura trnsformada (70°C) 0.94 Ladrilho, morteiro, gesso (20°C) 0.93
43
11.3 Área de mediçao, Distancia
A área específica determina-se dependendo da distancia do instrumento de mediçao ao objecto a medir.
Mediçao optica (Racio de distancia: Área de mediçao)
12. Informaçao da mediçao por contacto
Observar a profundidade mínima de penetraçaonas sondas de imersao/penetraçao: 10 x diametro da sonda.
Evitar aplicaçoes em ácidos ou bases corrosivos. Nao usar sondas de superfície com bandas cruzadas em
bordas pontiagudas.
deenfr
esitptsvnl????
testo 830-T4
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mm
Ø 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
Laser
Laser
44
1. Общая информация
Пожалуйста внимательно ознакомьтесь с настоящей инструкцией перед тем
как приступить к работе с прибором. В дальнейшем держите инструкцию
“под рукой”.
2. Описание прибора
3. Инструкция по безопасности
Поражение электрическим током:
Контактные измерения: Не проводите измерения на оборудовании, находящемся под напряжением. ИКизмерения:Соблюдайте безопасную дистанцию от оборудования, находящегося под напряжением.
Сохранность прибора/гарантии:
Используйте прибор только по его прямому назначению и в допустимых пределах измеряемых параметров. Не используйте силу.
Избегайте электромагнитного излучения (напр. СВЧ, индукционные нагреватели), статического заряда, перегрева и резких перепадов температуры.
Не храните прибор вместе с растворителями (напр. ацетон). Открывать прибор допустимо только если это оговаривается в
настоящей инструкции.
Лазерное излучение!
Не смотрите в лазерный излучатель. Класс лазера 2.
ИКсенсор, лазер
Отсек батарейки
Дисплей
Вкл/Выкл.
Контактные
измерения
Кнопка “Измерения”: ИК
измерения”
ИКизмерения
Гнездо для подключения контактного зонда
Аксессуары
Наименование Кат.№
Водонепроницаемый погружной
/проникающий зонд,
60...+400°C 0602 1293 Быстродействующий
поверхностный зонд, 60...+300°C 0602 0393
Прочный воздушный зонд, 60...+400°C 0602 1793
Кожаный защитный чехол 0516 8302
Наклейка с постоянным e= 0,95 0554 0051
45
deenfresitptrunl????
Соблюдайте правила утилизации:
Утилизируйте старые или использованные аккумуляторы/батарейки только в предназначенных для этого местах.
Просим выслать отслуживший прибор обратно нам. Мы позаботимся о его правильной утилизации.
4. Назначение прибора
testo 830  компактный ИКтермометр, предназначенный для безконтактного измерения температуры поверхности. Возможно дополнительное контактное измерение температуры подсоединяемым зондом.
Прибор не является медицинским диагностическим оборудованием!
5. Технические данные
Параметры testo 830T4
Параметр °C/°F Диапазон ИКизмерений 30...+400 °C ИКразрешение 0,1 °C ИКточность ±1,0 ° Cили 1,0% измер.знач (0,1...+400 °C)
1
;
(при 23°C)+/ 1 цифра ±1,5 °C или 1,5% измер.знач. (20...0 °C)1;
±2,0 °C илиr 2,0% измер.знач (30...20,1 °C)
1
Коэффициент излучения/эмиссии 0,1...1,0 регулируемыйr Частота ИКизмерения 0,5 сек. Контактный сенсор Термопара Тип K (подсоединяемая) Диапазон для термопары 50...+500°C Разрешение для термопары 0,1 °C Точность для термопары ±0,5 °C+0,5% измер.знач.
(±1 цифраt) при температуре 22°C Частота измерения 1,75 сек. Оптика (90%t) 30:1 (на расстоянии 1,0 м до объекта измеренияt)
2
Рабочая температура 20...+50 °C Температура трансп./хранения 40...+70°C Питание Батарейка 9В (типа “Крона”) Ресурс батарейки 15 часов Материал корпуса Пластик ABS Размеры (ДxВxШ, мм) 190 x 75 x 38 Соответствие стандарту 2004/108/ЕЕС Гарантия 2 года Лазер
Тип лазера 2 x точечный Мощность < 1 мВт Длина волны 645 до 660 нм Класс 2 Стандарт DIN EN 608251:200111
1
используется более высокое значение
2
+ диаметр открытого сенсора (16мм)
46
6. Подготовка к работе
Установите батарейку: См. пункт 9.1 Замена батарейки.
7. Работа с прибором
7.1 Подключение контактного зонда
Подключите контактный зонд температуры к разъему. Соблюдайте полярность +/!
7.2 Включение/выключение прибора
Для включения: Нажмите кнопку “Измерения”.  Кратковременно загорятся все сегменты дисплея. Прибор перейдет в режим ИКизмерений (горит символ ). После каждого нажатия кнопки, включается подсветка дисплея на 10 сек.
Для выключения:Нажмите и удерживайте кнопку пока не погаснет
дисплей. Прибор автоматически выключится, если ни одна кнопка не будет нажата в
течение1 мин (режим ИКизмерений) или 10 мин (режим контактных измерений).
7.3 Измерения
Пожалуйста, придерживайтесь рекомендаций по проведению ИК
измерений (раздел 11) /контактных измерений (раздел 12).
В режиме ИКизмерений мин./макс. значения сбрасываются нажатием
кнопки “Измерения”. В режиме контактных измерений это происходит
при выключении прибора или при переходе в режим ИКизмерений.
 Прибор включен. ИКизмерения
1 Начните измерения: Удерживайте кнопку “Измерения”. 2 Направьте прибор на объект измерения: Лазер указывает на верхнюю и
нижнюю границы пятна измерения (на расстоянии 1,0 м от объекта
измерений; См. раздел 11.3 Пятно измерения, дистанция).  На дисплее отображаются текущие показания (2 измерения в секунду) 3 Завершите измерения: Отпустите кнопку.  Горит надпись HOLD. Последнее измеренное значение и мин./макс.
значения сохраняются до следующего измерения.
Для переключения между мин., макс. и записанным значением:
нажмите .
Чтобы снова начать измерения: нажмите кнопку “Измерения”. Контактные измерения  Контактный зонд температуры должен быть подключен до включения
прибора. 1 Прислоните измерительную головку контактного зонда к обьекту
измерения и активируйте измерения: Нажмите .  Прибор перейдет в режим контактных измерений (горит символ ).
Отображаются текущие измеренные значения.
47
deenfresitptrunl????
2 Завершите измерения: Нажмите .  Горит надпись HOLD. Последнее измеренное значение и мин./макс.
значения сохраняются до следующего измерения. Для переключения между мин., макс. и записанным значением:
Нажмите . Чтобы снова начать измерения: Нажмите .
Для возврата в режим ИКизмерений: Нажмите кнопку “Измерения”. Установка коэффициента излучения/эмиссии.  Прибор в режиме ИКизмерений.
Если в процессе установки коэффициента не нажимать кнопки в течение
3 секунд, прибор перейдет к ИКизмерениям.
1 Нажмите и удерживайте в течение 3 секунд кнопку . 2 Установите коэффициент: Кнопками или .
 Прибор перейдет в режим ИКизмерений.
8. Установки/настройки прибора
 Прибор выключен.
Если в процессе установки не нажимать кнопки в течении 3 секунд,
прибор перейдет к следующему пункту установок. 1 Нажмите и удерживайте в течение 3 секунд кнопку .  Прибор перейдет в режим установки. 2 Установите нижнюю границу подачи сигнала тревоги ( ALARM): или
. Удерживайте кнопку нажатой для быстрой установки.
3 Установите верхнюю границу подачи сигнала тревоги ( ALARM):
или . Удерживайте кнопку нажатой для быстрой установки.
4 Включите (on) / отключите (oFF): или . 5 Выберите размерность (°C или °F) : или .
 Прибор переходит в режим ИКизмерений.
Функция подачи сигнала тревоги доступна только в режиме ИК
измерений. Если установленные границы превышены/не достигнуты
будет подан звуковой и визуальный сигнал.
9. Уход и обслуживание
9.1 Замена батарейки
Прибор должен быть выключен!
1 Откройте отсек батарейки: Откройте крышку. 2 Замените батарейку на новую. Соблюдайте полярность
+/! Вставьте батарейку таким образом, чтобы был виден знак “минус”.
3 Закройте отсек батарейки: Закройте крышку.
48
9.2 Очистка прибора
Не используйте абразивные чистящие средства и растворители!
Протрите корпус влажной тряпкой (мыльным раствором). Осторожно протрите линзу тампоном, смоченным в воде или
медицинском спирте.
10. Вопросы и ответы
Проблема Возможная причина Возможное решение
Не включается подсветка  Батарейка почти разряжена. Замените батарейку. дисплея
Горит .  Батарейка разряжена. Замените батарейку. Прибор не включается  Батарейка разряжена. Замените батарейку.
ИКизмерения:  Показания вне диапазона  горит   . измерения.
Контактные измерения:  Показания вне диапазона  горит    измерения.
 Зонд не подключен. Подключите зонд.  Зонд неисправен. Замените зонд.
Если вы не нашли ответ на ваш вопрос, свяжитесь с севисной службой testo.
11. Информация о ИКизмерениях
11.1 Метод измерения
ИКизмерение  это оптическое измерение
Содержите линзу в чистоте. Не проводите измерения с загрязненной или запотевшей линзой. Площадь измерения (между прибором и измеряемой поверхностью)
должна быть свободна от: пыли и грязи, влаги (дождь, пар) или газов. ИКизмерение  это измерение поверхности. Если поверхность грязная, пыльная, покрыта инеем и т.д., проведя измерения, вы получите температуру поверхности, то есть грязи и т.д.
Если упаковка продуктов питания свободная, не проводите измерения
воздушной полости между продуктами и упаковкой.
Если показания критичны, всегда сверяйте их, проведя контактные
измерения. При измерении продуктов питания, основные измерения
проводятся погружным/проникающим контактным зондом. Время адаптации/выдержки
Если изменилась температура окружающего воздуха (изменилось место
измерений, например в/вне помещения), прибор необходимо выдержать в
новой температуре около15 минут перед ИКизмерениями.
49
deenfresitptrunl????
11.2 Коэффициент излучения/эмиссии
Каждый материал имеет свой коэффициент излучения, то есть они излучают различный уровень электромагнитной радиации. На приборах testo 830 предустановлен коэффициент 0.95. Это идеальная величина для измерения неметаллов (бумаги, керамики, алебастра, дерева, лаков и краски), пластика и продуктов питания.
Измерение блестящих металлических и оксидных поверхностей ограничено, в связи с их низким и неоднородным коэффициентом излучения.
В этих случаях применяйте специальные наклейки для поверхности с фиксированным коэффициентом эмиссии (кат. № 0554 0051). Если это невозможно, проведите контактные измерения.
Таблица типичных коэффициентов излучения различных материалов
11.3 Пятно измерения, дистанция
Пятно измерения имеет различный диаметр в зависимости от расстояния между прибором и обьектом измерения. Оптика измерения (зависимость Расстояние : Пятно измерения)
Материал (Температура) e
Теплопоголотитель,черный,анод. (50°C) 0,98 Медь, матированная (20°C) 0,04 Медь, окисленная(130°C) 0,76 Пластик: ПЭ, ПП, ПВХ (20°C) 0,94 Латунь, окисленная (200°C) 0,61 Бумага (20°C) 0,97 Фарфор (20°C) 0,92 Черная краска, матовая (80°C) 0,97 Сталь, термообработанная (200°C) 0,52 Сталь, оксидированная (200°C) 0,79 Глина, обоженая (70°C) 0,91 Трансформаторная краска (70°C) 0,94 Кирпич, раствор (20°C) 0,93
Материал (Температура) e
Алюминий, прокат (170°C) 0,04 Хлопок (20°C) 0,77 Бетон (25°C) 0,93 Лед, гладкий (0°C) 0,97 Железо, полированное (20)°C 0,24 Железо, литое (100°C) 0,80 Железо, прокат (20°C) 0,77 Алебастр (20°C) 0,90 Стекло(90°C) 0,94 Каучук, твердый (23°C) 0,94 Каучук, мягкий серый (23°C) 0,89 Дерево (70°C) 0,94 Пробка (20°C) 0,70
500 мм
700 мм
1000 мм
2000 мм
1500 мм
16мм
18мм
24 мм
36 мм
68 мм
100 мм
testo 830T4
Лазер
Лазер
50
12. Информация о контактных измерениях
Соблюдайте минимальную глубину для погружных/проникающих зондов:
10 x диаметра зонда
Избегайте применения в коррозийных кислотах и агрессивных средах.
Не применяйте поверхностный зонд с подпружиненной термопарой на
острых углах.
51
1. Algemene opmerkingen
Gelieve deze handleiding grondig door te lezen en zich met dit meetapparaat voldoende vertrouwd te maken, alvorens het in de praktijk te gebruiken. Bewaar deze handleiding binnen handbereik zodat u ze op elk gewenst ogenblik kunt raadplegen.
2. Productbeschrijving
3. Veiligheidsvoorschriften
Elektrische gevaren vermijden:
Contactmeting: nooit in de buurt van onderdelen onder spanning meten. Infraroodmeting: bij het meten van onderdelen onder spanning dient u om veiligheidsredenen voldoende afstand te nemen.
Productzekerheid / aanspraak op garantie:
Het meetapparaat enkel gebruiken in overeenstemming met de aangegeven technische gegevens. Nooit geweld gebruiken.
Het meetapparaat niet blootstellen aan elektromagnetische straling (bv
. microgolven, induc tieverwarming), statische lading,
hitte of sterker temperatuurschommelingen. Het meetapparaat niet bewaren in de nabijheid van
oplosmiddelen (bv. aceton). Het meetapparaat enkel openen indien dit uitdrukkelijk in de
handleiding beschr
even is, voor onderhoudsdoeleinden.
Laserstraling!
Niet in de laserstraal kijken.
deenfr
esitptsv
nl????
infrarood­sensor, laser
batterij vak
display
aan-/
uitschakelen,
contact-
meting
meettoets: infraroodmeting
infrarood-
meting
voeleraansluiting
Toebehoren
Omschrijving ref .
waterdichte dompel-/ steekvoeler
,
-60...+400°C 0602 1293 snelle oppervlaktevoeler,
-60...+300°C 0602 0393 robuuste luchtvoeler,
-60...+400°C 0602 1793 etui, leder 0516 8302 emissiviteitskleefband
? =0,93 0554 0051
52
Afval:
Defecte accu’s en lege batterijen dienen als KGA behandeld te
wor
den.
Indien het meetapparaat buiten werking wordt gesteld en niet
meer wor
dt gebruikt, gelieve deze naar ons terug te sturen. Wij
zorgen voor een milieuvriendelijke afvalverwijdering.
4. Correct gebruik
De testo 830 is een compacte infraroodthermometer voor contactloze metingen van oppervlaktetemperaturen. Met een aangesloten voeler kunt u bijkomend contactmetingen uitvoeren .
De testo 830 is niet geschikt voor diagnosemetingen bij medische toepassingen!
5. Technische gegevens
Eigenschappen testo 830-T4
Grootheden °C/°F Meetbereik IR -30...+400 °C Aflezing IR 0,1 °C Nauwkeurigheid IR ±1,0 °C of 1,0% v.d. mw. (0,1...+400 °C)
1
;
(bij 23°C)+/- 1 digit ±1,5 °C of 1,5% v.d. mw. (-20...0 °C)1;
±2,0 °C of 2,0% v.d. mw. (-30...-20,1 °C)
1
Emissiviteitscoëfficiënt 0,1...1,0 instelbaar Meetinterval IR 0,5 sec Temperatuursensor thermo-element type K (opsteekbaar) Meetbereik temperatuursensor -50...+500°C Aflezing temperatuursensor 0,1 °C Nauwkeurigheid temperatuursensor ±0,5 °C+0,5% v.d. mw.
(±1 digit) bij nom. temperatuur 22°C Meetinterval temperatuursensor 1,75 s Optiek (90%-waarde) 30:1 (typisch bij een afstand van
0,7 m van het meetobject)
2
Werkingstemperatuur -20...+50 °C Transport- / opslagtemperatuur -40...+70°C Stroomvoorziening 9V-Block Autonomie batterij 15 h Behuizing ABS Afmetingen in mm (LxHxB) 190 x 75 x 38 CE-richtlijn 2004/108/EG Garantie 2 jaar
Laser
Lasertype 2-fach Laser Vermogen < 1 mW Golflengte 645 tot 660 nm Klasse 2 Norm DIN EN 60825-1:2001-11
1
de hoogste waarde geldt
2
+ openingsdiameter van de sensor (16mm)
53
6. Ingebruikname
Batterij plaatsen: zie 9.1 Batterij vervangen.
7. Bediening
7.1 Voeler aansluiten
De temperatuurvoeler aansluiten op de voeleraansluiting. Let op de juiste polariteit!
7.2 Aan- / uitschakelen
Meetapparaat aanschakelen: meettoets indrukken.
- Alle displaysegmenten lichten even op. Het meetapparaat schakelt over naar het infrar
oodmenu ( verschijnt).
De displayverlichting wordt bij elke druk op een toets gedurende 10 seconden geactiveer
d .
Meetapparaat uitschakelen: ingedrukt houden tot het meetapparaat uitgeschakeld is.
Het meetapparaat schakelt na 1min inactiviteit (IR-meting) of 10 min (contactmeting) automatisch uit.
7.3 Meten
Opmerkingen bij infraroodmetingen (hfst 11) / contactmetingen (hfst 12).
Bij een IR-meting worden de min./max.waarden teruggezet door
een druk op de meetknop. Bij een contactmeting wanneer het toestel uitgezet wordt of wanneer er overgeschakeld wordt naar de IR-meting.
Het meetapparaat is aangeschakeld .
IR-meting
1 Meting starten: de meettoets ingedrukt houden. 2 Het meetobject met behulp van de laserpunt(en) aanduiden:
d
e lasers markeren de boven-/onderkant van de meetvlek (bij een afstand van 1,0m van het meetobject; zie hoofdstuk 11.3 Meetvlek, afstand).
- De huidige meetwaarde verschijnt (2 metingen per sec.) 3 Meting beëindigen: de meettoets loslaten.
- HOLD verschijnt. De laatste meetwaar
de en de min./max. waarde blijft onveranderd in het display tot de volgende meting.
Omschakelen tussen min., max. en bewaarde waarde: druk Herstart de meting: de meettoets ingedrukt houden.
Contactmeting
De temperatuurvoeler is aangesloten
.
De contactthermometer in/ op het meetobject positioneren en de contactmeting activeren: drukken
deenfr
esitptsv
nl????
54
- Het meetapparaat schakelt over naar het contactmenu ( verschijnt). De huidige meetwaarde verschijnt.
2 Meting eindigen:
drukken.
- HOLD licht op. De laatste meetwaarde en min.- /max.-waarde worden bewaard tot de volgende meting.
Tussen min.-, max.- en de vastgehouden waarde wisselen:
drukken. Opnieuw meten: drukken. Terug naar het infraroodmenu: of de meettoets.
De emissiecoëf
ficiënt instellen
Het meetapparaat bevindt zich in het infraroodmenu .
Indien in het emissiecoëfficiënt-menu gedurende 3 sec geen toets is ingedrukt, schakelt het apparaat over naar het infrar
oodmenu.
1 gedur
ende 3sec. ingedrukt houden.
2 De emissiecoëfficiënt instellen: of .
- Het meetapparaat schakelt over naar het infraroodmenu.
8. Instellingen
Het meetapparaat is uitgeschakeld
Indien in het instellingen-menu gedurende 3 sec geen toets wordt ingedrukt, schakelt het apparaat over naar de volgende weergave.
1 gedur
ende 3sec. ingedrukt houden.
- Het meetapparaat schakelt over naar het instellingenmenu. 2 De onderste alarm waarde instellen ( ALARM): of
. Voor
een snellere weergave dient u de toets ingedrukt te houden.
3 De bovenste alarm waar
de instellen ( ALARM): of . Voor
een snellere weergave dient u de toets ingedrukt te houden.
4 De alarmfunctie instellen on / oFF: of
.
5 Parameter instellen (°C / °F): of .
- Het meetapparaat schakelt over naar het infraroodmenu. De alarmfunctie is enkel beschikbaar voor de IR-meting. Bij over-/
onderschrijding van de ingestelde alarmgr
enswaarde wordt het
optisch en akoestisch alarm geactiveerd .
9. Onderhoud
9.1 Batterij vervangen
Het meetapparaat moet uitgeschakeld zijn! 1 Batterijvak openen: het deksel uitklappen. 2 Verbruikte batterij verwijderen en nieuwe
plaatsen. let op de polariteit! De min-pool moet na het plaatsen van de batterij zichtbaar zijn.
3 Batterijvak sluiten: het deksel dichtklappen.
55
9.2 Het meetapparaat reinigen
Geen scherpe reinigings- of oplosmiddelen gebruiken!
De behuizing met een vochtige doek (zeep) schoonwrijven. De lens voorzichtig met een - in water of zuivere alcohol
gedrenkt - wattenstaafje reinigen.
10. Vragen en antwoorden
Vraag Mogelijke oorzaken Mogelijke oplossingen
Het display is niet langer verlicht- batterij is leeg. batterij vervangen.
verschijnt. - batterij is leeg. batterij vervangen.
het apparaat kan niet - batterij is leeg. batterij vervangen. aangeschakeld worden
IR-meetmenu: - de meetwaarden zijn -
- - - verschijnt. buiten het meetbereik. contact-meetmenu: - de meetwaarden zijn -
- - - verschijnt buiten het meetbereik.
- geen voeler aangesloten. voeler aansluiten.
- voeler is defect. voeler vervangen.
Indien wij uw vragen niet konden beantwoorden, gelieve zich te wenden tot uw handelaar of tot de Testo-klantendienst.
11. Opmerkingen bij infraroodmeting
11.1 Meetmethode
IR-meting is een optische meting
De lens zuiver houden. Niet meten met een beslagen lens. De afstand tussen het meetapparaat en het meetobject
vrijwaren van storende elementen: geen stofpartikels, geen vochtigheid (regen, damp) of gassen.
IR-meting is een oppervlaktemeting
Wanneer zich vuil, stof enz. op het oppervlak bevindt, wordt enkel de bovenst laag gemeten, met name het vuil .
Bij levensmiddelen verpakt in folie, niet meten aan luchtzakken. Bij kritische waarden steeds met een contactthermometer
nameten. Belangrijk in de levensmiddelensector: de kerntemperatuur meten met een steekthermometer.
Aanpassingstijd
Bij een verandering van de omgevingstemperatuur (verandering van meetlocatie, bv
. meting binnen / buiten) is een aanpassingstijd van het meetapparaat vereist van 15 minuten voor een infraroodmeting.
11.2 Emissiviteitscoëfficiënt
Materialen hebben verschillende emissiviteitscoëfficiënten, dit betekent dat ze een verschillende elektromagnetische straling hebben. De emissiviteitscoëfficiënt van de testo 830 is standaard ingesteld op 0,95. Deze coëfficiënt is optimaal voor metingen van
deenfr
esitptsv
nl????
56
niet-metalen, kunst stofen en levensmiddelen (papier, keramiek, gips, hout, verven en vernis). Blinkende metalen en metaaloxide zijn door hun lage emissiviteitscoëfficiënt slechts beperkt geschikt voor infraroodmetingen.
Een andere mogelijkheid is het aanbrengen van lagen op het meetobject die de emissiviteitscoëfficiënt verhogen zoals bijvoorbeeld vernis of emissiviteitskleefband (ref. 0554 0051). Indien dit niet mogelijk is, dient u de meting uit te voeren met de contactthermometer.
Emissiviteitscoëfficiënten van belangrijke materialen (typische waarden)
11.3 Meetvlek, afstand
De grootte van de meetvlek is afhankelijk van de afstand van het meetapparaat tot het meetobject.
Meetoptiek (verhouding afstand : meetvlek)
Materiaal (temperatuur) ?
Klei, gebrand (70°C) 0,91 Koper, geoxideerd (130°C) 0,76 Koper, licht gematteerd (20°C) 0,04 Koude lichamen, zwart geanodiseerd (50°C) 0,98 Kunststoffen: PE, PP, PVC (20°C) 0,94 Kurk (20°C) 0,70 Messing, geoxideerd (200°C) 0,61 Papier (20°C) 0,97 Porselein (20°C) 0,92 Staal, geoxideerd (200°C) 0,79 Staal, warmtebeh. oppervlak (200°C) 0,52 Transformatorenvernis (70°C) 0,94 Zwarte vernis, mat (80°C) 0,97
Materiaal (temperatuur) ?
Aluminium (170°C) 0,04 Baksteen, mortel, plaaster (20°C) 0,93 Beton (25°C) 0,93 Gips (20°C) 0,90 Glas (90°C) 0,94 Gummi, hard (23°C) 0,94 Gummi, zacht (23°C) 0,89 Hout (70°C) 0,94 IJzer, gepolijst (20)°C 0,24 IJzer, geschuurd (0°C) 0,97 IJzer, met geplette laag (20°C) 0,77 IJzer, met gietijzeren laag (100°C) 0,80 Katoen (20°C) 0,77
500 mm
700 mm
1000 mm
2000 mm
1500 mm
Ø 16 mm
Ø 18 mm
Ø 24 mm
Ø 36 mm
Ø 68 mm
Ø 100 mm
testo 830-T4
Laser
Laser
57
12. Opmerkingen bij contactmeting
Bij dompel-/steekvoelers is een minimum-insteekdiepte vereist van 10 x voelerdiameter
Het gebruik in agressieve zuren of basen dient vermeden te wor
den.
Met de kruisband-kop van de oppervlaktevoeler niet meten aan scherpe kanten.
deenfr
esitptsv
nl????
58
59
deenfr
esitptsvnl????
0977 8307 de en fr es it pt ru nl 01
www.testo.com
Loading...
