Fonometro testo 816-1
Istruzioni per l'uso
2
1 Indice
1 Indice
1 Indice ........................................................................................ 3
2 Sicurezza e ambiente ................................................................. 5
2.1. Questo manuale .................................................................... 5
2.2. Garanzia della sicurezza ........................................................ 5
2.3. Tutela dell'ambiente ............................................................. 6
3 Descrizione dello strumento ...................................................... 7
3.1. Uso ........................................................................................ 7
3.2. Dati tecnici ............................................................................ 7
4 Descrizione del prodotto ......................................................... 12
5 Utilizzo del prodotto ............................................................... 16
5.1. Messa in funzione ............................................................... 16
5.2. Accensione / Spegnimento ................................................. 16
5.3. Regolazione di data / ora .................................................... 17
5.4. Nascondere /Mostrare data / ora ....................................... 17
5.5. Accensione / Spegnimento dell'illuminazione del display .. 17
5.6. Impostazione della frequenza ............................................. 17
5.7. Impostazione dei tempi ...................................................... 18
5.8. Svolgimento della misura .................................................... 18
5.9. Uso della funzione Hold Min / Max..................................... 19
5.10. Uso della funzione salvataggio valore singolo .................... 20
5.11. Uso della funzione salvataggio serie di misure ................... 21
5.12. Uso dell'uscita segnale AC / DC ........................................... 22
5.13. Uso dell'interfaccia PC ......................................................... 22
3
1 Indice
6 Cura e manutenzione del prodotto .......................................... 22
6.1. Pulizia dello strumento ....................................................... 22
6.2. Sostituzione delle batterie .................................................. 22
6.3. Taratura / Regolazione dello strumento ............................. 23
7 Software testo 816-1 ............................................................... 24
7.1. Requisiti di sistema ............................................................. 24
7.2. Installazione del driver / software ...................................... 24
7.3. Collegamento dello strumento al PC .................................. 24
7.4. Avvio del software .............................................................. 24
7.5. Interfaccia utente ................................................................ 25
7.5.1. Menu principale ......................................................................................................... 25
7.6. Real Time ............................................................................. 27
7.7. Data Logger ......................................................................... 29
8 Consigli e risoluzione dei problemi .......................................... 30
8.1. Domande frequenti ............................................................. 30
8.2. Accessori e ricambi ............................................................. 31
4
2 Sicurezza e ambiente
2.1. Questo manuale
Uso
> Leggere attentamente il presente manuale per acquisire
familiarità con lo strumento prima della sua messa in funzione.
Leggere in particolare le avvertenze di sicurezza e quelle per
prevenire lesioni e danni al prodotto.
> Conservare il manuale a portata di mano per consultarlo in caso
di necessità.
> Consegnare il presente manuale ai successivi utenti dello
strumento.
Avvertenze di pericolo
Osservare sempre le informazioni contrassegnate dai seguenti
simboli e pittogrammi di pericolo. Prendere le misure di sicurezza
specificate!
Simbolo Spiegazione
AVVERTENZA
ATTENZIONE
AVVISO
Richiama l'attenzione su possibili lesioni gravi
Richiama l'attenzione su possibili lesioni lievi
Richiama l'attenzione su situazioni che
possono causare danni al prodotto
2 Sicurezza e ambiente
2.2. Garanzia della sicurezza
> Utilizzare il prodotto solo in maniera regolamentare
e nell'ambito dei parametri indicati nelle specifiche tecniche.
Non esercitare forza sul prodotto.
> Non conservare il prodotto insieme a solventi. Non usare
prodotti essiccanti.
> Su questo strumento possono essere svolti esclusivamente gli
interventi di manutenzione e cura descritti nel presente
documento. Attenersi alle procedure prescritte. Utilizzare solo
ricambi originali Testo.
> Proteggere lo strumento da pioggia e umidità. Evitare
l'infiltrazione di liquidi attraverso il microfono.
5
2 Sicurezza e ambiente
2.3. Tutela dell'ambiente
> Smaltire le batterie difettose o usate in conformità con le
disposizioni di legge vigenti.
> Al termine della vita operativa dello strumento, smaltirlo nella
raccolta differenziata per dispositivi elettrici/elettronici (secondo
le norme vigenti) oppure restituirlo a Testo per lo smaltimento.
6
3 Descrizione dello strumento
3 Descrizione dello strumento
3.1. Uso
Lo strumento testo 816-1 è un fonometro con fascia di misura
compresa tra 30 e 130 dB, due tempi di misura impostabili, due
frequenze impostabili, funzione valore max / min, funzioni
salvataggio valore singolo e salvataggio serie di misure.
Le impostazioni e i risultati della misura vengono visualizzati sul
display LCD. I valori di misura possono essere salvati nello
strumento oppure trasmessi a un PC Windows® attraverso
l'interfaccia PC.

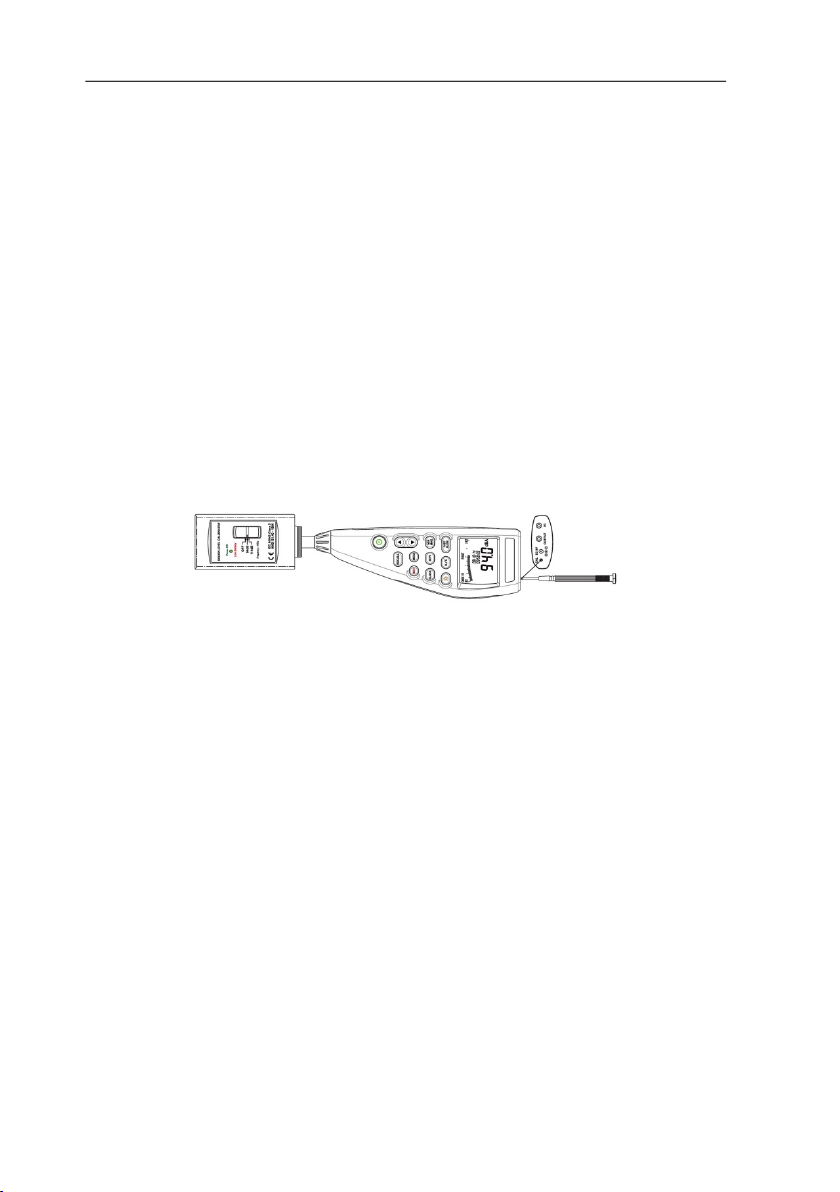

Con l'aiuto del calibratore di livello sonoro (opzionale), lo strumento
di misura può essere tarato con il cacciavite di regolazione fornito
in dotazione.
Lo strumento risponde ai requisiti della norma IEC 61672-1
3.2. Dati tecnici
classe 2.
Proprietà Valori
Microfono
Microfono a condensatore a elettrete da ½"
con impedenza d'ingresso di 2,2 kOhm
Gamma di frequenza 20 Hz … 8 kHz
Fascia di misura 30 … 130 dB
Livello di disturbo < 30 dB
Impostazione
A / C
frequenza
Impostazione tempi FAST (125 mS) o SLOW (1 s)
Precisione
±1,4 dB (in condizioni di riferimento
@ 94 dB, 1 kHz )
Dinamica 100 dB
Memoria valori di
misura
Memoria valori singoli: 99 record di dati
Memoria serie di misure: 31000 record di
dati
Display digitale
Risoluzione 0,1 dB, aggiornamento display
0,5 s
Grafico a barre
50 segmenti, risoluzione 2 dB,
aggiornamento display 50mS
7
3 Descrizione dello strumento
Proprietà Valori
Uscita AC 1 Vrms alla deviazione di fondo scala
Uscita DC 10 mV / dB
Alimentazione 4 batterie IEC LR6P (AA)
Durata della batteria Circa 30 h (batterie alcaline)
Consumo elettrico Circa 0,3 W
Collegamento alla
rete elettrica
Temperatura
d'esercizio
Umidità di esercizio 10 … 90 % Ur
Altitudine
d'esercizio/stoccaggi
o
Temperatura di
stoccaggio
Umidità di stoccaggio 10 … 75 % Ur
Dimensioni
(L x P x H)
Peso 390 g (batterie incluse)
Leggi, direttive,
norme
Garanzia 2 anni
9 V DC (max 8-10 V DC)
0 … 40 °C
Max. 2000m s.l.m.
-10 … 60 °C
272 × 83 × 42 mm
IEC 61672-1 classe 2, ANSI S 1.4 tipo 2
Per le condizioni di garanzia consultare la
pagina web www.testo.com/warranty
8
3 Descrizione dello strumento
Caratteristica di direttività del microfono
Caratteristica di direttività del fonometro
9
3 Descrizione dello strumento
Influenza della cuffia antivento
Impostazione frequenza
Frequenza [Hz] dBA(dB) dBC(dB) Soglie di errore (dB)
20 -50,5 -6,2 ±3,5
31,5 -39,4 -3,0 ±3,5
63 -26,2 -0,8 ±2,5
125 -16,1 -0,2 ±2,0
250 -8,6 0,0 ±1,9
500 -3,2 0,0 ±1,9
1000 0,0 0,0 ±1,4
2000 1,2 -0,2 ±2,6
4000 1,0 -0,8 ±3,6
8000 -1,1 -3,0 ±5,6
10
Curva di impostazione della frequenza
3 Descrizione dello strumento
Dipendenza dalla pressione assoluta
Altitudine s.l.m.
Pressione [mbar]
[m]
0 – 250 1013 – 984 0,0
251 – 850 983 – 915 -0,1
851 – 1450 914 – 853 -0,2
1451 – 2000 852 – 795 -0,3
Dipendenza dalla temperatura
Valori riferiti a:
• Umidità ambiente: 65%Ur
• Valore di riferimento pressione acustica: 124 dB
• Fascia di temperatura con scostamento < 0,5 dB: 10…40 °C
Temperatura [°C] Fattore di correzione [dB]
-10 -0,7
0 -0,7
5 -0,6
50 +1
Fattore di correzione
[dB]
11
4 Descrizione del prodotto
4 Descrizione del prodotto
12
4 Descrizione del prodotto

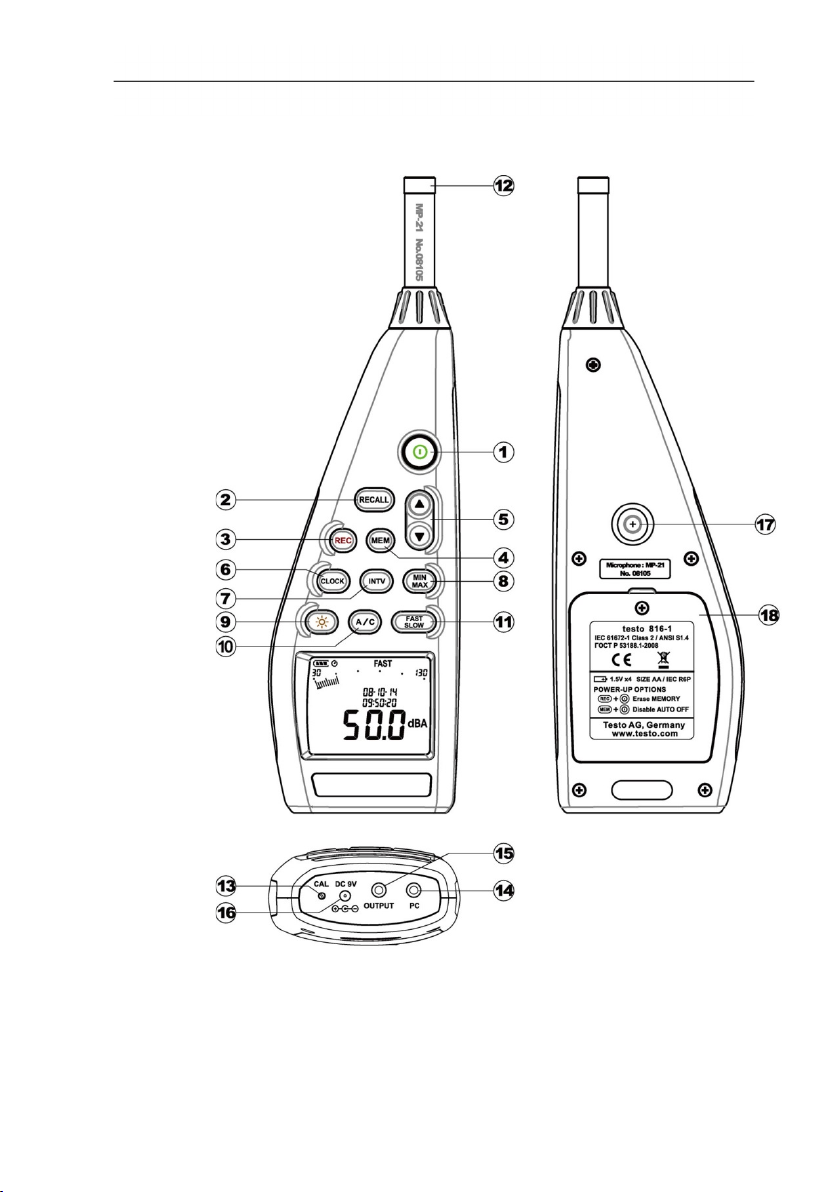

Elemento
N.
1
2
3
4
5
6
7
8
9
10
11
12 - Microfono Per rilevare i valori di misura.
13 CAL Vite di regolazione Per effettuare la taratura.
14 PC Interfaccia PC Per trasferire i dati sul PC.
15 OUTPUT Uscita segnale
16 DC 9V Ingresso tensione
17 - Attacco a vite per
18 - Vano batterie Per l'alimentazione interna.
Descrizione Funzione
ON/OFF Per accendere e spegnere lo strumento
Accesso ai dati
salvati (valori
Per visualizzare i dati di un salvataggio
valore singolo.
singoli)
Salvataggio serie
di misure
Salvataggio valore
singolo
Alto / Basso Per sfogliare il display o modificare un
Ora / Data Per mostrare/nascondere i valori o per
Intervallo
salvataggio serie
Per avviare/interrompere il salvataggio
automatico di una serie di misure.
Per salvare manualmente un valore di
misura singolo.
valore.
modificare i valori.
Per impostare l'intervallo.
di misure
Valore min. / max. Per visualizzare / salvare i valori min. /
Illuminazione del
display
Impostazione
frequenza
Impostazione tempi Per cambiare l'impostazione dei tempi.
max.
Per accendere o spegnere l'illuminazione
del display.
Per cambiare l'impostazione della
frequenza.
Per la trasmissione del segnale di
AC / DC
tensione continua / alternata.
Per l'alimentazione attraverso un
continua
alimentatore esterno.
Per montare lo strumento su un
il cavalletto
cavalletto.
13
4 Descrizione del prodotto
Display
Elemento Descrizione Funzione
Livello di carica
Capacità rimanente:
della batteria
Carica Parzialmente carica
Sostituire la batteria
Spegnimento
automatico dello
Lo spegnimento automatico
dello strumento è attivato
strumento
Funzione Hold
valore min. / max
Impostazione
tempi
Per visualizzare il valore min. /
max.
Per visualizzare il tempo
impostato.
Fascia di misura Valore minimo / massimo
misurabile.
Scala Per visualizzare il valore
misurato tramite scala.
Salvataggio
valore singolo
Ora Per visualizzare l'ora.
Per salvare il valore singolo
visualizzato.
14
Elemento Descrizione Funzione
Indirizzo memoria
valore singolo
Visualizzazione
del valore singolo
salvato
Impostazione
frequenza
Valore di misura Per visualizzare il valore
Data Per visualizzare la data.
Allarme
superamento
soglia MAX
Memoria piena La memoria del valori di misura
Salvataggio serie
di misure
Allarme
superamento
soglia MIN
4 Descrizione del prodotto
Per visualizzare l'indirizzo di
memoria del valore salvato e
momentaneamente visualizzato.
Per visualizzare il valore singolo
salvato.
Per visualizzare la frequenza
impostata.
di misura
La soglia massima del valore
di misura è stata superata.
è piena.
Il salvataggio della serie
di misure è attivato.
La soglia minima del valore
di misura è stata superata.
15
5 Utilizzo del prodotto
5 Utilizzo del prodotto
5.1. Messa in funzione
Inserimento delle batterie
1. Con l'aiuto di un cacciavite idoneo, svitare la vite con testa
a croce del vano batterie.
2. Rimuovere il coperchio del vano batterie.
3. Inserire le batterie. Rispettare la corretta polarità!
4. Chiudere il vano batterie con il coperchio.
5.2. Accensione / Spegnimento
5. Avvitare la vite con un cacciavite idoneo.
Accensione (con attivazione della funzione di spegnimento automatico)
> Premere il tasto .
- Lo strumento si accende e sul display viene visualizzato
il simbolo (spegnimento automatico attivato).
> Lo strumento si spegne automaticamente se non viene premuto
nessun tasto per 30 minuti.
- Lo spegnimento automatico viene disattivato quando lo
strumento è collegato a un PC o quando è in corso una
registrazione dati automatica.
16
Accensione (senza attivazione della funzione di spegnimento automatico)
1. Mantenere premuto il tasto e premere
contemporaneamente il tasto .
2. Mantenere premuto il tasto sino a quando lo strumento non
si accende.
- Lo strumento si accende. Il simbolo non viene visualizzato
sul display.
Spegnimento
> Mantenere premuto il tasto sino quando compare la scritta
P-OFF.
5 Utilizzo del prodotto
5.3. Regolazione di data / ora
L'orologio incorporato nello strumento permette di salvare, insieme
ai valori di misura, anche la data e l'ora.
1. Mantenere premuto il tasto per 2 secondi.
I valori vengono impostati nella seguente sequenza: anni (year),
mesi (month), giorni (day), ore (hour), minuti (minute), secondi
(second).
2. Premere il tasto o per impostare il valore desiderato e il
tasto per passare al valore successivo.
> Premere il tasto per interrompere la regolazione.
5.4. Nascondere /Mostrare data / ora
> Premere il tasto .
5.5. Accensione / Spegnimento dell'illuminazione del display
Accensione / Spegnimento manuale
> Premere il tasto .
Spegnimento automatico
L'illuminazione del display si spegne automaticamente dopo 30 s.
5.6. Impostazione della frequenza
Per rilievi fonometrici standard viene utilizzata
l'impostazione A. Questa impostazione corrisponde alla
pressione sonora avvertita dall’orecchio umano, anche nota
come "pressione sonora compensata a livello uditivo".
Per valutare anche i livelli sonori a bassa frequenza, viene
utilizzata l’impostazione C. Se il valore visualizzato è
nettamente più alto durante la modalità C rispetto alla
modalità A, significa che il livello del rumore in bassa
frequenza è alto.
> Premere il tasto .
17
5 Utilizzo del prodotto
5.7. Impostazione dei tempi
Sono disponibili i campi "Slow" con velocità di misura di 1s
e "Fast" con velocità di misura di 125ms. I segnali sonori in
ingresso vengono quindi integrati in un periodo di tempo di
rispettivamente 1s o 125ms. Quando è impostata la
modalità "Fast", il ciclo di visualizzazione di una lettura
aumenta a circa 5-6 valori di misura al secondo.
L’impostazione "Slow" dovrebbe essere selezionata per
rumori i cui segnali cambiano solo lentamente, ad es.
macchinari, fotocopiatrici, stampanti, ecc. Selezionare la
modalità "Fast" per misurare improvvisi cambiamenti nel
livello sonoro (e.g.macchinari edili).
> Premere il tasto .
5.8. Svolgimento della misura
Avvertenze e consigli
• Le onde sonore possono essere riflesse da pareti, soffitti e altri
oggetti. Anche la custodia dello strumento e l'operatore che
effettua il rilievo (se misura in modo scorretto) sono fattori di
disturbo nel campo sonoro che possono causare risultati non
corretti.
• La custodia dello strumento e l'operatore potrebbero non solo
rappresentare un ostacolo per il suono proveniente da una
certa direzione, ma addirittura causare riflessi e quindi gravi
errori di misura. Vari esperimenti hanno dimostrato che il corpo
può ad es. causare errori fino a 6 dB con frequenze di 400 Hz,
se il rilievo avviene a una distanza inferiore a un metro
dall'operatore. Anche se questo errore è minore per altre
frequenze, è comunque necessario mantenere una distanza
minima. Generalmente si consiglia di tenere il fonometro a una
distanza di almeno 30 cm - meglio se 50 cm - dal corpo.
• Per rilievi più precisi, si consiglia si fissare lo strumento su un
cavalletto
• Dipendenza dalla pressione assoluta: lo strumento è stato
tarato in fabbrica per misure ad altitudini di 0 m s. l.m. Misure
effettuate ad altitudini diverse generano errori di misura che si
possono correggere utilizzando la tabella sottostante. Sottrarre
il relativo fattore di correzione dal valore misurato (ad es. 0,1 dB per misure ad altitudini di 500 m s. l.m.). È possibile
evitare questo errore di misura tarando il fonometro all’altitudine
corrispondente prima (e dopo) ciascun rilievo fonometrico.
Osservare a tal fine anche il manuale di istruzioni del
calibratore di livello sonoro.
18
5 Utilizzo del prodotto
• Cuffia antivento: la cuffia antivento in dotazione dovrebbe
essere generalmente usata per eseguire rilievi all’aperto
o qualora ci si trovi in presenza di movimenti d’aria. Il rumore
del vento che giunge nel microfono causa errori di misura,
perché al segnale utile (quello prodotto dalla fonte del rumore)
si aggiunge il rumore del vento.
La cuffia antivento non altera il valore rilevato.
• Sovramodulazione e sottomodulazione: ad ogni ciclo di misura,
il fonometro controlla se il livello sonoro rilevato rientra nella
soglia di validità della rispettiva fascia di misura. Eventuali
scostamenti vengono indicati sul display dai termini "Over"
(Sopra) e "Under" (Sotto). Tuttavia, i criteri per la
sovramodulazione e la sottomodulazione sono diversi. La
sovramodulazione viene segnalata se, durante l’ultimo ciclo
di misura, il valore massimo (valore di picco, ad es. impulso
sonoro di breve durata, boom sonico) era troppo alto. Questo
valore può essere nettamente più alto del livello sonoro effettivo
visualizzato sul display. Di conseguenza, è possibile che venga
segnalato "Over" anche se viene visualizzato un livello sonoro
che rientra nei valori normali della rispettiva fascia di misura.
Per contro, "Under" si orienta al valore effettivo rilevato e viene
quindi visualizzato quando viene raggiunta la soglia inferiore
della fascia di misura.
Come effettuare la misura
1. Accendere lo strumento.
2. Impostare i tempi di misura (FAST/SLOW)
3. Impostare la frequenza (A/C)
4. Puntare sempre il microfono esattamente verso il suono da
misurare (direzione di riferimento).
5.9. Uso della funzione Hold Min / Max
Congelamento dei valori di misura
> Premere il tasto .
- Compare la scritta . Il valore massimo rilevato
dall'attivazione della funzione viene visualizzato
e automaticamente congelato.
> Premere nuovamente il tasto .
- Compare la scritta . Il valore minimo rilevato
dall'attivazione della funzione viene visualizzato
e automaticamente congelato.
19
5 Utilizzo del prodotto
> Premere nuovamente il tasto .
- Le scritte e lampeggiano. - Viene visualizzato il
valore di misura momentaneo. Il valore minimo e quello
massimo rilevati dall'attivazione della funzione vengono
visualizzati e automaticamente congelati.
> Premere nuovamente il tasto .
- La funzione Hold viene disattivata.
Azzeramento della funzione Hold
> Premere il tasto per due secondi.
I valori congelati vengono cancellati.
5.10. Uso della funzione salvataggio valore singolo
Salvataggio valore singolo
> Premere il tasto .
- Compare brevemente la scritta e il valore singolo viene
salvato nel primo indirizzo di memoria libero disponibile.
Visualizzazione del valore singolo salvato
> Premere il tasto .
- Compare la scritta . Vengono visualizzati il valore
singolo dell'ultimo salvataggio effettuato e l'indirizzo di memoria.
20
> Usare i tasti e per passare da un indirizzo di memoria
all'altro.
- Se non è ancora stato occupato nessun indirizzo di memoria, al
poso del valore di misura viene visualizzata la scritta 00.
Cancellazione della memoria valori singoli
1. Spegnere lo strumento.
2. Mantenere premuto il tasto e mantenere premuto il tasto
.
- Mentre vengono mantenuti premuti i tasti: viene visualizzata la
scritta CLr, la scritta SURE lampeggia e inizia un conto alla
rovescia (5 secondi).
3. Allo scadere del conto alla rovescia, rilasciare i due tasti.
- La memoria viene cancellata.
5 Utilizzo del prodotto
5.11. Uso della funzione salvataggio serie di misure
Impostazione dell'intervallo di salvataggio
1. Premere il tasto .
2. Usare i tasti e per impostare l'intervallo (in secondi)
(minimo: 1 secondo, massimo 1 minuto).
3. Premere nuovamente il tasto .
Salvataggio di serie di misure
Quando è attiva la funzione Salvataggio serie di misure, la maggior
parte delle funzioni (Salvataggio valore singolo, Impostazione
intervallo di salvataggio, Impostazione frequenza, Impostazione
tempi) è disattivata.
1. Premere il tasto .
- Compare la scritta e i valori di misura vengono salvati.
2. Premere nuovamente il tasto .
- Il salvataggio dei valori di misura viene interrotto.
Cancellazione delle serie di misure
1. Spegnere lo strumento.
2. Mantenere premuto il tasto e mantenere premuto il tasto
.
- Mentre vengono mantenuti premuti i tasti: viene visualizzata la
scritta CLr, la scritta SURE lampeggia e inizia un conto alla
rovescia (5 secondi).
3. Allo scadere del conto alla rovescia, rilasciare i due tasti.
- La memoria viene cancellata.
Visualizzazione delle serie di misure
La visualizzazione e l'analisi delle serie di misure salvate avviene
tramite un software per PC, vedere 7.7 Data Logger, pagina 29.
21
6 Cura e manutenzione del prodotto
DC Signal
AC Signal
Ground
5.12. Uso dell'uscita segnale AC / DC
Specifica
AC: 1 Vrms alla deviazione di fondo scala, impedenza di uscita
circa 100 Ohm, segnale di uscita tramite connettore jack standard
da 3,5mm (vedere figura in basso).
DC: Uscita 10mV/dB, impedenza di uscita 1 kOhm, segnale di
uscita tramite connettore jack standard da 3,5mm (vedere figura
in basso).
5.13. Uso dell'interfaccia PC
Per utilizzare l'interfaccia PC è necessario il cavo RS232 / USB.
Specifica dell'uscita segnale: interfaccia seriale, 9600bps N 8 1.
6 Cura e manutenzione del prodotto
6.1. Pulizia dello strumento
> Strofinare periodicamente la custodia dello strumento con
un panno asciutto. Non usare abrasivi né solventi.
6.2. Sostituzione delle batterie
Sostituire le batteria entro 30 minuti. Dopo pause
prolungate e la rimozione della batterie, occorre
22
nuovamente regolare la data e l'ora.
1. Con l'aiuto di un cacciavite idoneo, svitare la vite con testa
a croce del vano batterie.
2. Rimuovere il coperchio del vano batterie.
3. Estrarre le batteria usate e sostituirle con batterie nuove.
Rispettare la corretta polarità!
6 Cura e manutenzione del prodotto
4. Chiudere il vano batterie con il coperchio.
5. Avvitare la vite con un cacciavite idoneo.
6.3. Taratura / Regolazione dello strumento
L'intervallo di taratura consigliato è di un anno.
Per la taratura / regolazione è necessario il calibratore di livello
sonoro, art. n. 0554 0452. Per effettuare la taratura, osservare
le istruzioni contenute nel manuale fornito in dotazione con il
calibratore di livello sonoro.
Lo strumento di misura è già stato tarato in fabbrica. Al fine di
controllarne la precisione, si consiglia di tarare lo strumento con
l’aiuto del calibratore soprattutto se è rimasto inutilizzato per un
lungo periodo di tempo.
Lo strumento dovrebbe essere controllato con il calibratore prima
e dopo rilievi svolti in condizioni estreme, ad altitudini elevate, in
presenza di un alto tasso di umidità o quando si vogliono ottenere
risultati della massima precisione.
Per effettuare la taratura, il calibratore va posizionato sul microfono
con un movimento rotatorio. Accendere il fonometro,
impostare il tempo di misura su "Fast" e la frequenza su "A".
A questo punto accendere il calibratore spostando l'interruttore in
posizione centrale (94 dB). In caso di uno scostamento dal valore
visualizzato, il fonometro può essere regolato tramite il cacciavite
fornito in dotazione.
Successivamente è possibile controllare se anche il secondo livello
del calibratore rientra nella soglia di errore di ± 0,2 dB. Se il valore
visualizzato non rientra nella soglia di errore, contattare il servizio
clienti.
23
7 Software testo 816-1
7 Software testo 816-1
7.1. Requisiti di sistema
• PC con sistema operativo Windows®
• Il computer deve soddisfare i requisiti del sistema operativo.
Inoltre deve rispondere anche ai seguenti requisiti: 50MB di
spazio di memoria libero per l'installazione del software
7.2. Installazione del driver / software
1. Introdurre il CD del programma nel lettore CD-ROM del
computer.
Se il programma d'installazione non si avvia automaticamente:
> Aprire Computer, selezionare il lettore CD e fare doppio clic sul
file MainSetup.exe.
2. Seguire le istruzioni del programma di installazione.
- Prima viene installato il driver necessario e dopo il software.
7.3. Collegamento dello strumento al PC
1. Collegare lo strumento al PC utilizzando il cavo RS232 / USB.
2. Accendere lo strumento: Premere il tasto .
7.4. Avvio del software
L'interfaccia utente del software è disponibile solo in
24
lingua inglese
1. Prima di avviare il software, collegare lo strumento al PC.
2. Fare clic su (Start) | (Tutti i) programmi | t816-1 | t816-1.
7.5. Interfaccia utente
7.5.1. Menu principale
File
Funzione Descrizione
Open
Save
Printer Per stampare i dati (schermata
Printer Setup
Exit
Per aprire i file.
Per salvare i dati (schermata momentanea).
momentanea).
Per selezionare e impostare la stampante.
Per uscire dal programma.
7 Software testo 816-1
Real Time
Funzione Descrizione
Run
Stop
Per avviare la misura in tempo reale.
Per interrompere la misura in tempo reale.
25
7 Software testo 816-1
Data Logger
Funzione Descrizione
Load Data Per caricare le serie di misure dalla memoria
Erase Memory Per cancellare le serie di misure salvate nella
RECALL
Funzione Descrizione
RECALL Per visualizzare i singoli valori di misura
View
Funzione Descrizione
Control Panel Per aprire una finestra che permette di
Real-Time
Graph
dello strumento al software.
memoria dello strumento.
salvati nella memoria dello strumento.
controllare lo strumento.
Per accedere alla finestra che consente di
visualizzare in tempo reale i valori di misura
momentaneamente rilevati.
26
Window
Funzione Descrizione
Tile
Cascade
Per affiancare le finestre.
Per disporre liberamente le finestre.
Help
Funzione Descrizione
Contents
Per accedere al file della Guida.
Info Per visualizzare le informazioni del
programma.
7.6. Real Time
Funzione per la visualizzazione in tempo reale dei valori di misura
rilevati dallo strumento.
Impostazioni
Funzione Descrizione
Real-Time data
no. to be
recorded
Real-Time
sampling rate
Recording
Period
Start
7 Software testo 816-1
Campo di inserimento: specificare il numero
dei valori di misura che devono essere
registrati.
Campo di inserimento: specificare la velocità
di registrazione.
Campo informazioni: qui viene visualizzata la
durata di registrazione calcolata.
Per avviare la visualizzazione in tempo reale
Real-Time Graph
27
7 Software testo 816-1
Barra delle funzioni
Funzione Descrizione
Per mostrare /nascondere la barra delle
informazioni di registrazione.
Per mostrare /nascondere la barra delle
informazioni di interpretazione.
Cursore standard.
diagramma.
Cursore per l'inserimento di un commento nel
Cursore per l'inserimento di una croce nel
diagramma.
Funzione Zoom
1. Attivare il cursore standard.
2. Fare clic nel diagramma e, mantenendo premuto il pulsante del
mouse, disegnare un rettangolo.
- Viene visualizzata l'area del diagramma selezionata.
3. Per tornare alla visualizzazione di default del diagramma, fare
clic sul pulsante .
Visualizzazione dei singoli valori di misura / Interpretazione degli intervalli di tempo
La barra per la visualizzazione delle informazioni di interpretazione
( ) deve essere visibile.
> Spostare i due cursori (di colore verde) situati sotto al
diagramma.
- Nella posizione selezionata, vengono visualizzate una linea blu
(Cursor A) e una linea rossa (Cursor B) con il valore di misura
e l'ora.
- Inoltre vengono visualizzati il valore massimo / minimo e l'ora
nell'intervallo di tempo A-B selezionato.
- Infine viene visualizzato il valore di misura medio nell'intervallo
di tempo A-B selezionato.
Modifica delle opzioni del diagramma
> Premere il tasto .
- Si apre una finestra che permette di modificare le opzioni del
diagramma.
28
Esportazione dei valori di misura registrati
1. Premere il tasto .
- I valori di misura vengono salvati nella memoria temporanea.
2. Aprire il programma nel quale si desidera esportare i dati (ad
es. Microsoft® Excel®) e incollare i dati.
Salvataggio dei valori di misura registrati
1. Nel menu principale selezionare l'opzione File | Save.
- Si apre la finestra di Windows per il salvataggio dei file.
2. Specificare il nome del file e selezionare il formato desiderato.
Affinché i dati possano successivamente essere visualizzati dal
software, è necessario selezionare il formato .ghf. Se i dati devono
essere invece esportati in un altro software, è necessario
selezionare il formato .txt
3. Selezionare la cartella di destinazione e fare clic su [Salva].
7.7. Data Logger
Funzione per visualizzare le serie di misure salvate nella memoria
dello strumento.
7 Software testo 816-1
Nell'area sinistra vengono visualizzate le serie di misure presenti
nella memoria dello strumento, che possono essere selezionate
con un clic del mouse.
Nell'area destra viene visualizzata la serie di misure selezionata.
Le funzioni per la visualizzazione e l'interpretazione dei dati sono
identiche a quelle della funzione Real Time (vedere capitolo
precedente).
Oltre alle funzioni ivi descritte, qui è anche possibile salvare tutte
le serie di misure (dataset) presenti nella memoria dello strumento.
A tal fine, nella finestra di Windows per il salvataggio del file è
necessario selezionare il formato .rec.
29
8 Consigli e risoluzione dei problemi
8 Consigli e risoluzione dei problemi
8.1. Domande frequenti
Domanda Possibili cause / Soluzione
Il fonometro è stato collegato
al PC, ma nel software
compare il messaggio NO
CONNECTION.
Come si fa a importare i valori
di misura in un foglio di
calcolo?
Come si fa a disinstallare
il software?
Funzione Real Time: con un
breve ciclo di misura (ad es.
0,1 s), non vengono trasmessi
tutti i valori rilevati.
Se non avete trovato una risposta alla vostra domanda, contattate
il vostro rivenditore o il servizio clienti Testo. Per le informazioni
di contatto vedere il retro di questo documento o visitare l'indirizzo
www.testo.com/service-contact.
È possibile che tutte le interfacce
siano occupate da altre
applicazioni.
> Chiudere tutte le altre
applicazioni.
> Riavviare il PC e il software.
> Salvare i dati nel formato "File
di testo separato da virgole"
(*.txt).
> Aprire il Pannello di controllo
del sistema operativo e
selezionare la funzione per
disinstallare i programmi.
I tempi di risposta del PC sono
troppo lunghi.
> Aumentare il ciclo di misura.
30
8.2. Accessori e ricambi
Descrizione N° art.
Calibratore di livello sonoro 0554 0452
Cuffia antivento
Cavo RS232 / USB
Certificato di taratura ISO pressione sonora;
punto di taratura 94 dB a diverse frequenze
Certificato di taratura ISO del calibratore di livello
sonoro
Un elenco completo di tutti gli accessori e ricambi è reperibile nei
cataloghi dei prodotti o in internet all'indirizzo: www.testo.com
8 Consigli e risoluzione dei problemi
Si prega di
contattare il
servizio clienti
Si prega di
contattare il
servizio clienti
0520 0111
0520 0411
31
0970 8161 it 01
Loading...
