testo 816-1 · Schallpegel-Messgerät
Bedienungsanleitung
2
1 Inhalt
1 Inhalt
1 Inhalt ......................................................................................................... 3
2 Sicherheit und Umwelt ............................................................................ 5
2.1. Zu diesem Dokument ...................................................................... 5
2.2. Sicherheit gewährleisten ................................................................. 5
2.3. Umwelt schützen ............................................................................. 6
3 Leistungsbeschreibung .......................................................................... 7
3.1. Verwendung .................................................................................... 7
3.2. Technische Daten ............................................................................ 7
4 Produktbeschreibung ............................................................................ 12
5 Produkt verwenden ............................................................................... 16
5.1. Inbetriebnahme .............................................................................. 16
5.2. Ein- / Ausschalten .......................................................................... 16
5.3. Datum / Uhrzeit einstellen.............................................................. 16
5.4. Datum / Uhrzeit ein- / ausblenden ................................................. 17
5.5. Displaybeleuchtung ein- / ausschalten .......................................... 17
5.6. Frequenzbewertung umschalten ................................................... 17
5.7. Zeitbewertung umschalten............................................................. 18
5.8. Messen .......................................................................................... 18
5.9. Haltefunktion Min / Max verwenden ............................................... 19
5.10. Einzelwertspeicherung verwenden ................................................ 20
5.11. Messreihenspeicherung verwenden .............................................. 21
5.12. AC / DC Signalausgang verwenden .............................................. 22
5.13. PC-Schnittstelle verwenden........................................................... 22
6 Produkt instand halten .......................................................................... 22
6.1. Gerät reinigen ................................................................................ 22
6.2. Batterien wechseln ........................................................................ 22
6.3. Gerät kalibrieren / justieren............................................................ 23
3
1 Inhalt
7
Software testo 816-1 ............................................................................. 24
7.1. Systemvoraussetzungen ............................................................... 24
7.2. Treiber / Software installieren ....................................................... 24
7.3. Gerät mit PC verbinden ................................................................ 24
7.4. Software starten ............................................................................ 24
7.5. Bedienoberfläche .......................................................................... 25
7.5.1. Hauptmenü .................................................................................................... 25
7.6. Real Time...................................................................................... 27
7.7. Data Logger .................................................................................. 29
8 Tipps und Hilfe ...................................................................................... 30
8.1. Fragen und Antworten .................................................................. 30
8.2. Zubehör und Ersatzteile ................................................................ 31
4
2 Sicherheit und Umwelt
2.1. Zu diesem Dokument
Verwendung
> Lesen Sie diese Dokumentation aufmerksam durch und
machen Sie sich mit dem Produkt vertraut, bevor Sie es
einsetzen. Beachten Sie besonders die Sicherheits- und
Warnhinweise, um Verletzungen und Produktschäden
vorzubeugen.
> Bewahren Sie diese Dokumentation griffbereit auf, um bei
Bedarf nachschlagen zu können.
> Geben Sie diese Dokumentation an spätere Nutzer des
Produktes weiter.
Warnhinweise
Beachten Sie stets Informationen, die durch folgende
Warnhinweise mit Warnpiktogrammen gekennzeichnet sind.
Treffen Sie die angegebenen Vorsichtsmaßnahmen!
Darstellung Erklärung
WARNUNG
VORSICHT
ACHTUNG
Weist auf mögliche schwere Verletzungen hin
weist auf mögliche leichte Verletzungen hin
weist auf Sachverhalte hin, die zu
Produktschäden führen können
2 Sicherheit und Umwelt
2.2. Sicherheit gewährleisten
> Verwenden Sie das Produkt nur sach- und bestimmungsgemäß
und innerhalb der in den technischen Daten vorgegebenen
Parameter. Wenden Sie keine Gewalt an.
> Lagern Sie das Produkt nicht zusammen mit Lösungsmitteln.
Verwenden Sie keine Trockenmittel.
> Führen Sie nur Wartungs- und Instandhaltungsarbeiten an
diesem Gerät durch, die in der Dokumentation beschrieben
sind. Halten Sie sich dabei an die vorgegebenen Handlungsschritte. Verwenden Sie nur Original-Ersatzteile von
Testo.
> Schützen Sie das Gerät vor Regen und Feuchtigkeit. Stellen
Sie sicher, dass keine Flüssigkeiten in das Mikrofon eindringen.
5
2 Sicherheit und Umwelt
2.3. Umwelt schützen
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend
den gültigen gesetzlichen Bestimmungen.
> Führen Sie das Produkt nach Ende der Nutzungszeit der
getrennten Sammlung für Elektro- und Elektronikgeräte zu
(lokale Vorschriften beachten) oder geben Sie das Produkt an
Testo zur Entsorgung zurück.
6
3 Leistungsbeschreibung
3.1. Verwendung
Das testo 816-1 ist ein Schallpegel-Messgerät mit einem Messbereich von 30 bis 130 dB, zwei Zeitbewertungen, zwei Frequenzbewertungen, Minimalwert / Maximalwert-Funktion, Einzelwertspeicherung und Messreihenspeicherung.
Messeinstellungen und -ergebnisse werden auf dem LCD-Display
angezeigt. Messdaten können im Gerät gespeichert oder über eine
PC-Schnittstelle an einen Windows®-PC übertragen werden.
Mit Hilfe des Kalibrators (Zubehörteil) kann das Messgerät mit
beiliegendem Abgleichschraubendreher justiert werden.
3.2. Technische Daten
Das Gerät erfüllt die Anforderungen nach IEC 61672-1 Klasse 2.
Eigenschaft Werte
Mikrofon
½ Zoll Elektret-Kondensator Messmikrofon
2,2 kOhm Eingangs-Impedanz
Frequenzbereich 20 Hz … 8 kHz
Messbereich 30 … 130 dB
Rauschpegel < 30 dB
Frequenzbewertung A / C
Zeitbewertung FAST (125 mS), SLOW (1 s)
Genauigkeit ±1,4 dB (unter Referenzbedingungen
@ 94 dB, 1 kHz )
Dynamikumfang 100 dB
Messdatenspeicher Einzelwertspeicher: 99 Datensätze
Messreihenspeicher: 31000 Datensätze
Digitalanzeige Auflösung 0,1 dB, Anzeigeaktualisierung
0,5 s
Balkendiagrammanzeige
50 Segmente, Auflösung 2 dB,
Anzeigeaktualisierung 50mS
AC-Ausgang 1 Vrms bei Vollausschalg
DC-Ausgang 10 mV / dB
3 Leistungsbeschreibung
7
3 Leistungsbeschreibung
Eigenschaft Werte
Spannungsversorgung
Batteriestandzeit ca. 30 h (Alkalinebatterien)
Stromverbrauch ca. 0,3 W
Netzanschluss 9 V DC (8-10 V DC Max)
Betriebstemperatur 0 … 40 °C
Betriebsfeuchte 10 … 90 % rF
Betriebs- /
Lagerhöhe
Lagertemperatur -10 … 60 °C
Lagerfeuchte 10 … 75 % rF
Abmessungen
(L x B x H)
Gewicht 390 g (einschließlich Batterien)
Gesetze, Richtlinien,
Normen
Garantie 2 Jahre
4 x IEC LR6P (AA) Batterien
max. 2000m NN
272 × 83 × 42 mm
IEC 61672-1 Klasse 2, ANSI S 1.4 Typ 2
Garantiebedingungen:
siehe www.testo.com/warranty
8
3 Leistungsbeschreibung
Richtcharakteristik des Mikrofons
Richtcharakteristik des Schallpegel-Messgeräts
9
3 Leistungsbeschreibung
Einfluss des Windschutzes
Frequenzbewertung
Frequenz [Hz] dBA(dB) dBC(dB) Fehlergrenzen (dB)
20 -50,5 -6,2 ±3,5
31,5 -39,4 -3,0 ±3,5
63 -26,2 -0,8 ±2,5
125 -16,1 -0,2 ±2,0
250 -8,6 0,0 ±1,9
500 -3,2 0,0 ±1,9
1000 0,0 0,0 ±1,4
2000 1,2 -0,2 ±2,6
4000 1,0 -0,8 ±3,6
8000 -1,1 -3,0 ±5,6
10
Frequenzbewertungscharakteristik
3 Leistungsbeschreibung
Absolutdruck-Abhängigkeit
Höhe über NN [m] Druck [mbar] Korrekturwert [dB]
0 – 250 1013 – 984 0,0
251 – 850 983 – 915 -0,1
851 – 1450 914 – 853 -0,2
1451 – 2000 852 – 795 -0,3
Temperatur-Abhängigkeit
Werte bezogen auf:
• Umgebungsfeuchte: 65 %rF
• Schalldruck-Referenzwert: 124 dB
• Temperaturbereich mit Abweichung < 0,5 dB: 10…40 °C
Temperatur [°C] Korrekturwert [dB]
-10 -0,7
0 -0,7
5 -0,6
50 +1
11
4 Produktbeschreibung
4 Produktbeschreibung
12
4 Produktbeschreibung
Nr. Element Beschreibung Funktion
1
2
Ein / Aus Gerät ein- / ausschalten
Datenaufruf
Einzelwert-
Gespeicherte Daten einer
Einzelwertspeicherung anzeigen.
speicherung
3
4
5
6
7
Messreihenspeicherung
Einzelwertspeicherung
hoch / runter Ansicht oder Wert ändern.
Zeit / Datum Werte ein- / ausblenden, Werte ändern.
Intervall
Messreihen-
Automatische Speicherung einer
Messreihe starten / stoppen.
Manuelle Speicherung eines
Einzelmesswerts durchführen.
Intervall einstellen.
speicherung
8
9
10
11
Minimalwert/
Maximalwert
Displaybeleuchtung Beleuchtung ein-/ ausschalten.
Frequenzbewertung Frequenzbewertung umstellen.
Zeitbewertung Zeitbewertung umstellen.
Minimalwerte / Maximalwerte anzeigen /
speichern.
12 - Mikrofon Messwerte aufnehmen.
13 CAL Justageschraube Justage durchführen.
14 PC PC-Schnittstelle Daten an PC übertragen.
15 OUTPUT AC / DC
Signalausgang
16 DC 9V Gleichspannungs-
eingang
17 - Gewindeanschluss
Ausgabe Wechsel- / Gleispannungssignal.
Spannungsversorgung über externes
Netzteil.
Gerät auf Stativ montieren.
Stativ
18 - Batteriefach Interne Spannungsversorgung.
13
4 Produktbeschreibung

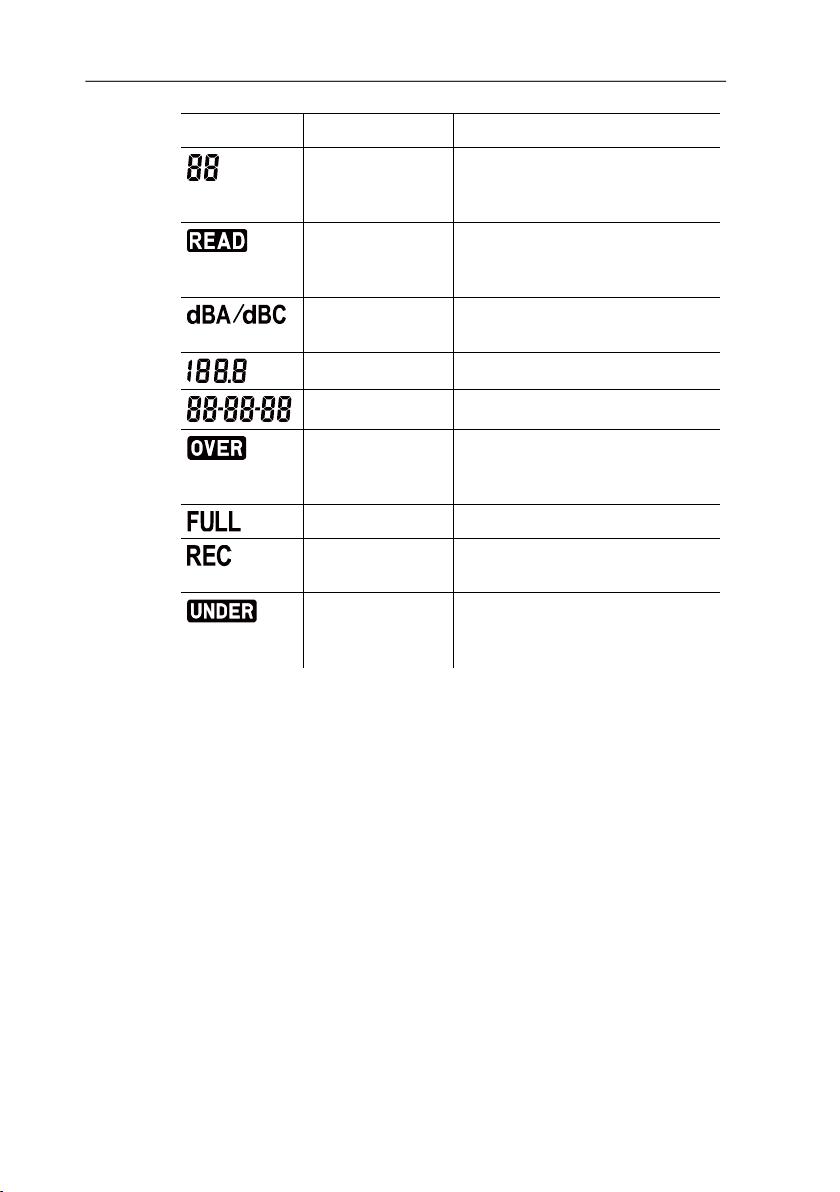

Display
Element Beschreibung Funktion
Batterie-
Verbleibende Standzeit:
Restkapazität
Voll teilweise entladen
Batterie ersetzen
Automatische
Geräte-
Automatische Geräteabschaltung ist aktiviert
abschaltung
Minimalwert /
Maximalwert
Anzeige des Minimal- /
Maximalwerts.
halten
Zeitbewertung Anzeige der eingestellten Zeit-
bewertung.
Messbereich Minimal / maximal messbarer
Wert.
Skalenanzeige Messwertanzeige mittels Skala.
Einzelwertspeicherung
Zeit Anzeige der Uhrzeit.
Anzeige Einzelwert wird
gespeichert.
14
Element Beschreibung Funktion
Speicheradresse
Einzelwertspeicherung
Anzeige
gespeicherter
Einzelwert
Frequenzbewertung
Messwert Anzeige des Messwerts
Datum Anzeige des Datums.
Alarm
Messbereichsüberschreitung
Speicher voll Anzeige Messwertspeicher voll.
Messreihenspeicherung
Alarm
Messbereichsunterschreitung
4 Produktbeschreibung
Speicheradresse des
gespeicherten Wertes, welcher
angezeigt wird.
Gespeicherter Einzelwert wird
angezeigt.
Anzeige der eingestellten
Frequenzbewertung.
Anzeige maximaler Messwert
wurde überschritten.
Messreihenspeicherung ist
aktiviert.
Anzeige minimaler Messwert
wurde unterschritten.
15
5 Produkt verwenden
5 Produkt verwenden
5.1. Inbetriebnahme
Batterien einlegen
1. Kreuzschlitzschraube des Batteriefachs mit einem Schraubendreher lösen.
2. Abdeckung des Batteriefachs abnehmen.
3. Batterien einlegen. Polung beachten!
4. Abdeckung wieder auf das Batteriefach legen.
5.2. Ein- / Ausschalten
5. Schraube mit einem Schraubendreher anziehen.
Einschalten (mit Aktivierung der Abschaltautomatik)
> Taste drücken.
- Das Gerät schaltet sich ein und (Abschaltautomatik aktiviert)
wird angezeigt.
- Das Gerät schaltet sich automatisch aus, wenn für 30 Minuten
keine Taste gedrückt wird.
- Die Ausschaltautomatik wird deaktiviert, wenn das Gerät an
einen PC angeschlossen ist oder eine automatische
Datenaufzeichnung erfolgt.
Einschalten (ohne Aktivierung der Abschaltautomatik)
1. Taste gedrückt halten und Taste drücken.
2. Taste gedrückt halten, bis das Gerät eingeschaltet ist.
- Das Gerät schaltet sich ein. wird nicht angezeigt.
Ausschalten
> Taste gedrückt halten, bis P-OFF angezeigt wird.
5.3. Datum / Uhrzeit einstellen
Die eingebaute Uhr erlaubt die Speicherung von Datum und Zeit
zusammen mit Messwerten.
1. Taste für 2 s gedrückt halten.
Die Werte werden in der folgenden Reihenfolge eingestellt: Jahr
(year), Monat (month), Tag (day), Stunde (hour), Minuten
(minute), Sekunden (second).
16
5 Produkt verwenden
2. Taste oder drücken, um Wert einzustellen, Taste
drücken, um zum nächsten Wert zu wechseln.
> Taste drücken, um den Vorgang abzubrechen.
5.4. Datum / Uhrzeit ein- / ausblenden
> Taste drücken.
5.5. Displaybeleuchtung ein- / ausschalten
Manuell ein- / ausschalten
> Taste drücken.
Automatische Ausschaltung
Die Displaybeleuchtung wird nach 30 s automatisch ausgeschalten.
5.6. Frequenzbewertung umschalten
Für Standard-Schallpegelmessungen wird die
Frequenzbewertung A verwendet. Diese Bewertung
entspricht dem Schalldruckempfinden des menschlichen
Ohres. Im Zusammenhang wird auch von "gehörrichtiger
Lautstärke" gesprochen.
Sollen auch die niederfrequenten Anteile eines Geräusches
bewertet werden, wird die Frequenzbewertung C
verwendet. Ist der angezeigte Wert bei der C-Bewertung
wesentlich höher als bei der A-Bewertung, dann ist der
Anteil an niederfrequentem Geräusch hoch.
> Taste drücken.
17
5 Produkt verwenden
5.7. Zeitbewertung umschalten
Es stehen die Bereiche "Slow" mit einer Zeitbewertung von
1s und "Fast" mit 125ms zur Verfügung. Die Integration der
eintreffenden Schallsignale erfolgt dementsprechend über
einen Zeitraum von 1s bzw. 125ms. Bei der Einstellung
"Fast" erhöht sich die Anzeigerate im Display von einem
Messwert pro Sekunde auf ca. 5-6 Messwerte je Sekunde.
Bei Geräuschen, deren Signal sich nur langsam in der
Lautstärke verändert, wie z.B. Maschinen, Kopierer,
Drucker usw. sollte die Zeitbewertung "Slow" gewählt
werden. Um plötzliche Schallpegeländerungen (z.B. von
Baumaschinen) zu erfassen, wählen Sie die Betriebsart
"Fast".
> Taste drücken.
5.8. Messen
Hinweise und Empfehlungen
• Schallwellen können an Wänden, Decken und anderen
Gegenständen reflektiert werden. Auch das Gehäuse des
Messgeräts und die messende Person sind bei falscher
Handhabung Störfaktoren im Schallfeld und können zu falschen
Messergebnissen führen.
• Das Gerätegehäuse und die Bedienperson können nicht nur
den Schall, der aus einer bestimmten Richtung kommt
behindern, sondern sie können sogar Reflexionen verursachen
und somit erhebliche Messfehler hervorrufen. Experimente
haben gezeigt, dass zum Beispiel bei Frequenzen um 400 Hz
Körperfehler bis zu 6 dB entstehen können, wenn man weniger
als einen Meter vom Körper entfernt misst. Bei anderen
Frequenzen ist dieser Fehler zwar geringer, doch sollte ein
Mindestabstand eingehalten werden. Allgemein wird
empfohlen, das Messgerät mindestens 30 cm - jedoch besser
50 cm - vom Körper entfernt zu halten.
• Es wird empfohlen das Gerät für genaue Messungen auf einem
Stativ zu befestigen
• Absolutdruck-Abhängigkeit: Werksseitig ist das Messgerät für
Messungen in einer Höhe von 0 m ü. NN kalibriert. Messungen
in anderen Höhen haben Messfehler zur Folge, die anhand
einer Tabelle (siehe Technische Daten) korrigiert werden
können. Ziehen Sie bitte vom gemessenen Wert den
entsprechenden Korrekturwert ab (z.B. - 0,1 dB bei Messungen
in einer Höhe von 500 m ü. NN). Vermeiden können Sie diesen
Messfehler, wenn Sie vor (und nach) jeder Messung das
18
5 Produkt verwenden
Messgerät in der entsprechenden Höhe justieren. Beachten Sie
hierzu die Bedienungsanleitung des Kalibrators.
• Windschutz: Der im Lieferumfang enthaltene Windschutz sollte
generell bei Messungen im Freien oder beim Auftreten von
Luftbewegungen aufgesetzt werden. Windgeräusche am
Mikrofon verursachen einen Messfehler, da sich das Nutzsignal
(der Geräuschquelle) und das Windgeräusch addieren.
Der Windschutz verfälscht den Messwert nicht.
• Über- und Untersteuerung: Das Schallpegelmessgerät
kontrolliert bei jedem Messzyklus, ob der gemessene
Schallpegel im Gültigkeitsbereich des Messbereichs liegt.
Abweichungen werden durch "Over" bzw. "Under" auf dem
Display angezeigt. Die Kriterien für Über- bzw. Untersteuerung
sind allerdings verschieden. Übersteuerung wird signalisiert,
wenn der während des letzten Messzyklus aufgetretene
Maximalwert (Spitzenwert z.B. kurzer Tonimpuls, Knall) zu groß
war. Dieser Wert kann bedeutend größer als der angezeigte
Effektivwert des Schallpegels sein. Es kann daher "Over"
signalisiert werden, obwohl ein Schallpegel im normalen
Rahmen des jeweiligen Messbereiches angezeigt wird. "Under"
orientiert sich dagegen am gemessenen Effektivwert und wird
daher bei einfacher Unterschreitung der unteren Grenze des
Messbereichs gesetzt.
Messung durchführen
1. Gerät einschalten.
2. Messzeit (FAST/SLOW) einstellen
3. Frequenz (A/C) einstellen
4. Mikrofon immer genau auf die zu messende Schallquelle
richten (Bezugsrichtung).
5.9. Haltefunktion Min / Max verwenden
Messwerte halten
> Taste drücken.
- leuchtet. Der Maximalwert seit Einschalten der Funktion
wird angezeigt und automatisch gehalten.
> Taste erneut drücken.
- leuchtet. Der Minimalwert seit Einschalten der Funktion
wird angezeigt und automatisch gehalten.
> Taste erneut drücken.
19
5 Produkt verwenden
- und blinken. Der aktuelle Messwert wird angezeigt.
Minimalwert und Maximalwert seit Einschalten der Funktion
werden automatisch gehalten.
> Taste erneut drücken.
- Die Haltefunktion wird deaktiviert.
Haltefunktion zurücksetzen
> Taste zwei Sekunden gedrückt halten.
Die festgehaltenen Werte werden gelöscht.
5.10. Einzelwertspeicherung verwenden
Einzelwert speichern
> Taste drücken.
- leuchtet kurz und der Einzelwert wird unter der nächsten
freien Speicheradresse gespeichert.
Gespeicherter Einzelwert anzeigen
> Taste drücken.
- leuchtet. Der Einzelwert der zuletzt durchgeführten
Einzelwertspeicherung und die Speicheradresse werden
angezeigt.
20
> Mit den Tasten und zwischen den einzelnen
Speicheradressen wechseln.
- Bei noch nicht belegten Speicheradressen wird an Stelle des
Messwerts 00 angezeigt.
Einzelwertspeicher löschen
1. Gerät ausschalten.
2. Taste gedrückt halten und Taste gedrückt halten.
- Während die Tasten gedrückt werden: CLr wird angezeigt,
SURE blinkt und ein Countdown (5 Sekunden) wird gestartet.
3. Nach Ablauf des Countdowns die Tasten loslassen.
- Der Speicher ist gelöscht.
5 Produkt verwenden
5.11. Messreihenspeicherung verwenden
Speicherintervall einstellen
1. Taste drücken.
2. Mit den Tasten und das Intervall (in Sekunden)
einstellen (minimal: 1 Sekunde, maximal 1 Minute).
3. Taste erneut drücken.
Messreihe speichern
Bei aktivierter Messreihenspeicherung sind die meisten Funktionen
(Einzelwertspeicherung, Speicherintervalleinstellung, Frequenzbewertung, Zeitbewertung) deaktiviert.
1. Taste drücken.
- leuchtet und die Messwerte werden gespeichert.
2. Taste erneut drücken.
- Die Messwertspeicherung wird beendet.
Messreihenspeicher löschen
1. Gerät ausschalten.
2. Taste gedrückt halten und Taste gedrückt halten.
- Während die Tasten gedrückt werden: CLr wird angezeigt,
SURE blinkt und ein Countdown (5 Sekunden) wird gestartet.
3. Nach Ablauf des Countdowns die Tasten loslassen.
- Der Speicher ist gelöscht.
Messreihe anzeigen
Das Anzeigen und Auswerten gespeicherter Messreihen erfolgt
über die PC-Software, siehe 7.7 Data Logger, Seite 29.
21
6 Produkt instand halten
DC Signal
AC Signal
Ground
5.12. AC / DC Signalausgang verwenden
Spezifikation
AC: 1 Vrms bei Vollausschlag, Ausgangsimpedanz ca. 100 Ohm,
Ausgangssignal durch Standard 3,5mm Klinkenstecker (siehe
Abbildung unten).
DC: Ausgang 10mV/dB, Ausgangsimpedanz 1 kOhm,
Ausgangssignal durch Standard 3,5mm Klinkenstecker (siehe
Abbildung unten).
5.13. PC-Schnittstelle verwenden
Für eine Verwendung der PC-Schnittstelle wird das RS232 / USBVerbindungskabel benötigt. Spezifikation des Signalausgangs:
Serielle Schnittstelle, 9600bps N 8 1.
6 Produkt instand halten
6.1. Gerät reinigen
> Gehäuse des Geräts regelmäßig mit einem trockenen Tuch
abwischen. Keine Scheuer- oder Lösungsmittel verwenden.
6.2. Batterien wechseln
Batteriewechsel innerhalb von 30 Minuten durchführen.
Nach längerer Betriebsunterbrechung und Entnahme der
Batterien müssen Datum und Uhrzeit erneut eingestellt
22
werden.
1. Kreuzschlitzschraube des Batteriefachs mit einem Schrauben-
dreher lösen.
2. Abdeckung des Batteriefachs abnehmen.
3. Verbrauchte Batterien entnehmen und durch neue ersetzen.
Polung beachten!
4. Abdeckung wieder auf das Batteriefach legen.
5. Schraube mit einem Schraubendreher anziehen.
6.3. Gerät kalibrieren / justieren
Das empfohlene Kalibrierintervall beträgt ein Jahr.
Für eine Kalibrierung / Justage wird der Schallkalibrator 0554 0452
benötigt. Beachten Sie zur Durchführung bitte die dem
Schallkalibrator beiliegende Bedienungsanleitung.
Das Messgerät ist bereits im Werk kalibriert worden. Zur
Überprüfung der Genauigkeit ist es aber empfehlenswert,
besonders wenn das Gerät lange nicht benutzt wurde, eine
Kalibrierung mit dem Kalibrator durchzuführen.
Bei Messungen unter rauen Bedingungen, in großen Höhen, bei
hoher Luftfeuchte oder bei besonders hohen Anforderungen an die
Messergebnisse, sollte das Gerät vor und nach der Messung mit
dem Kalibrator überprüft werden.
Zum Kalibrieren wird der Kalibrator mit einer Drehbewegung auf
das Mikrofon aufgesetzt. Schalten Sie das Schallpegelmessgerät
ein und stellen Sie die Zeitbewertung auf "Fast" und die
Frequenzbewertung auf "A".
Anschließend wird der Kalibrator eingeschaltet, indem Sie den
Schalter auf mittlere Stellung (94 dB) bringen. Bei einer
Abweichung des angezeigten Wertes können Sie das
Schallpegelmessgerät mit beiliegendem Schraubendreher
justieren.
Danach kann überprüft werden, ob auch der zweite Pegel des
Kalibrators innerhalb der Fehlergrenze von ± 0,2 dB angezeigt
wird. Liegt der angezeigte Wert nicht innerhalb der Fehlergrenze,
wenden Sie sich bitte an unseren Service.
6 Produkt instand halten
23
7 Software testo 816-1
7 Software testo 816-1
7.1. Systemvoraussetzungen
• PC mit Windows®-Betriebssystem
• Der Rechner muss die Anforderungen des jeweiligen Betriebs-
systems erfüllen. Zusätzlich muss folgende Anforderung erfüllt
sein: 50MB freier Speicherplatz für die Software-Installation
7.2. Treiber / Software installieren
1. Programm-CD in das CD-ROM-Laufwerk des Rechners
einlegen.
Falls das Installationsprogramm nicht automatisch startet:
> Arbeitsplatz öffnen, CD-Laufwerk anwählen und die Datei
MainSetup.exe starten.
2. Folgen Sie den Anweisungen des Installationsassistenten.
- Es wird zuerst der erforderliche Gerätetreiber und anschließend
die Software installiert.
7.3. Gerät mit PC verbinden
1. RS232 / USB-Verbindungskabel mit Gerät und PC verbinden.
2. Gerät einschalten: Taste drücken.
7.4. Software starten
Die Bedienoberfläche der Software ist nur in englischer
24
Sprache verfügbar
1. Verbinden Sie zuerst das Gerät mit dem PC, bevor Sie die
Software starten.
2. Klicken Sie auf (Start) | (Alle) Programme | t816-1 |
t816-1.
7.5. Bedienoberfläche
7.5.1. Hauptmenü
File
Funktion Beschreibung
Open
Save
Printer
Printer Setup
Exit
Dateien öffnen.
Daten (aktuelle Ansicht) speichern.
Daten (aktuelle Ansicht) drucken.
Drucker wählen und einrichten.
Programm schließen.
7 Software testo 816-1

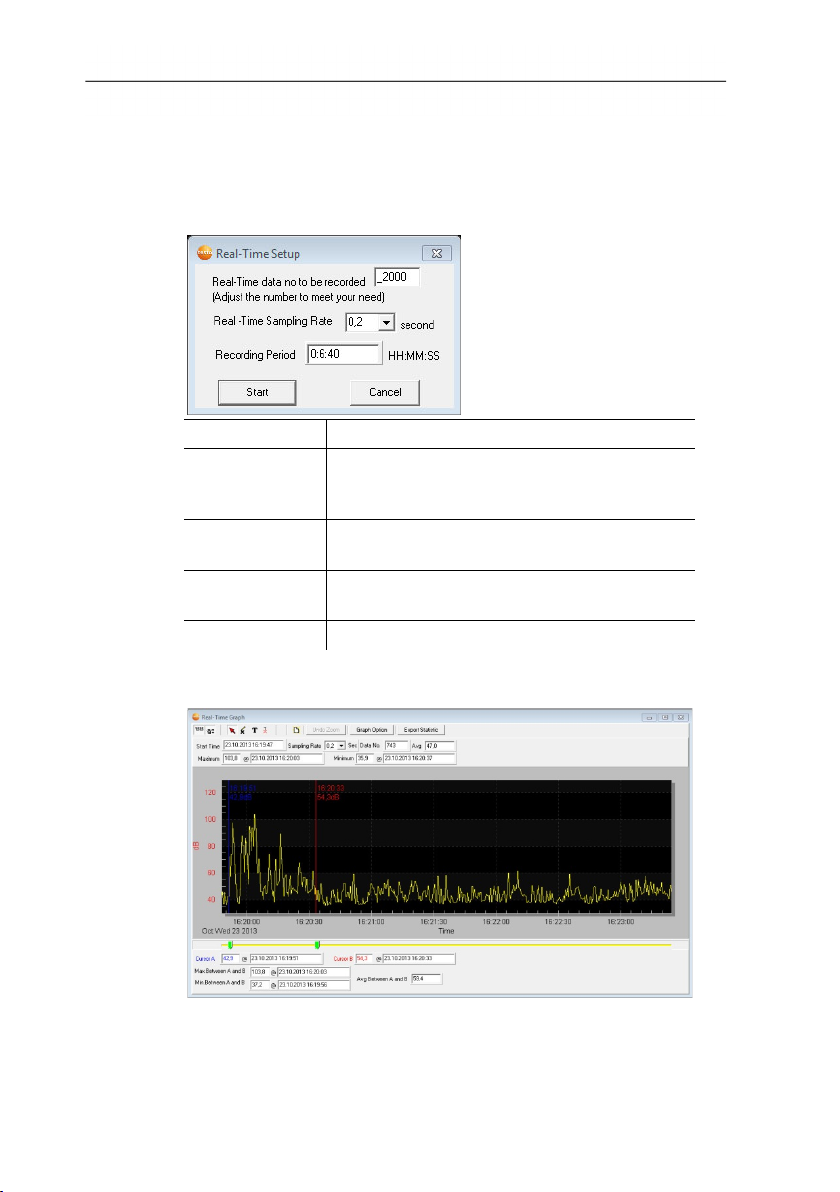

Real Time
Funktion Beschreibung
Run
Stop
Echtzeitmessung starten.
Echtzeitmessung beenden.
Data Logger
Funktion Beschreibung
Load Data Messreihe aus dem Gerätespeicher in die
Software laden.
25
7 Software testo 816-1
Funktion Beschreibung
Erase Memory Gespeicherte Messreihen im Gerätespeicher
RECALLl
Funktion Beschreibung
RECALL Einzelmesswerte aus dem Gerätespeicher
View
Funktion Beschreibung
Control Panel Fenster zur Steuerung des Messgeräts
Real-Time
Graph
Window
Funktion Beschreibung
Tile
Cascade
löschen.
anzeigen.
anzeigen.
Fenster zur Echtzeitanzeige der aktuellen
Messwerte anzeigen.
Fenster untereinander anordnen.
Fenster frei anordnen.
26
Help
Funktion Beschreibung
Contents
Info
Hilfedatei öffnen.
Programminformationen anzeigen.
7.6. Real Time
Funktion zur Echtzeitanzeige von Geräte-Messwerten.
Einstellungen vornehmen
Funktion Beschreibung
Real-Time data
no. to be
recorded
Real-Time
sampling rate
Recording
Period
Start
7 Software testo 816-1
Eingabefeld: Anzahl Messwerte eingeben,
die aufgezeichnet werden sollen.
Eingabefeld: Aufzeichnungsrate eingeben.
Infofeld: Berechnete Aufzeichnungsdauer
wird angezeigt.
Echtzeitanzeige starten
Real-Time Graph
27
7 Software testo 816-1
Funktionsleiste
Funktion Beschreibung
Leiste zur Anzeige der Aufzeichnungsinformationen ein- / ausblenden.
Leiste zur Anzeige der Auswertungsinformationen ein- / ausblenden.
Standard-Mauszeiger.
Diagramm.
Mauszeiger zum Einfügen eines
Mauszeiger zum Einfügen eines Kreuzes im
Kommentars im Diagramm.
Zoomen
1. Standard-Mauszeiger aktivieren.
2. In das Diagramm klicken und bei gedrückter Maustaste ein
Rechteck aufziehen.
- Der gewählte Diagrammbereich wird angezeigt.
3. Um zur Standard-Ansicht zurückzukehren, Schaltfäche
drücken.
Einzelmesswerte anzeigen / Zeitbereich auswerten
Die Leiste zur Anzeige der Auswertungsinformationen ( ) muss
eingeblendet sein.
> Die beiden Schieberegler (grün) unter dem Diagramm
verschieben.

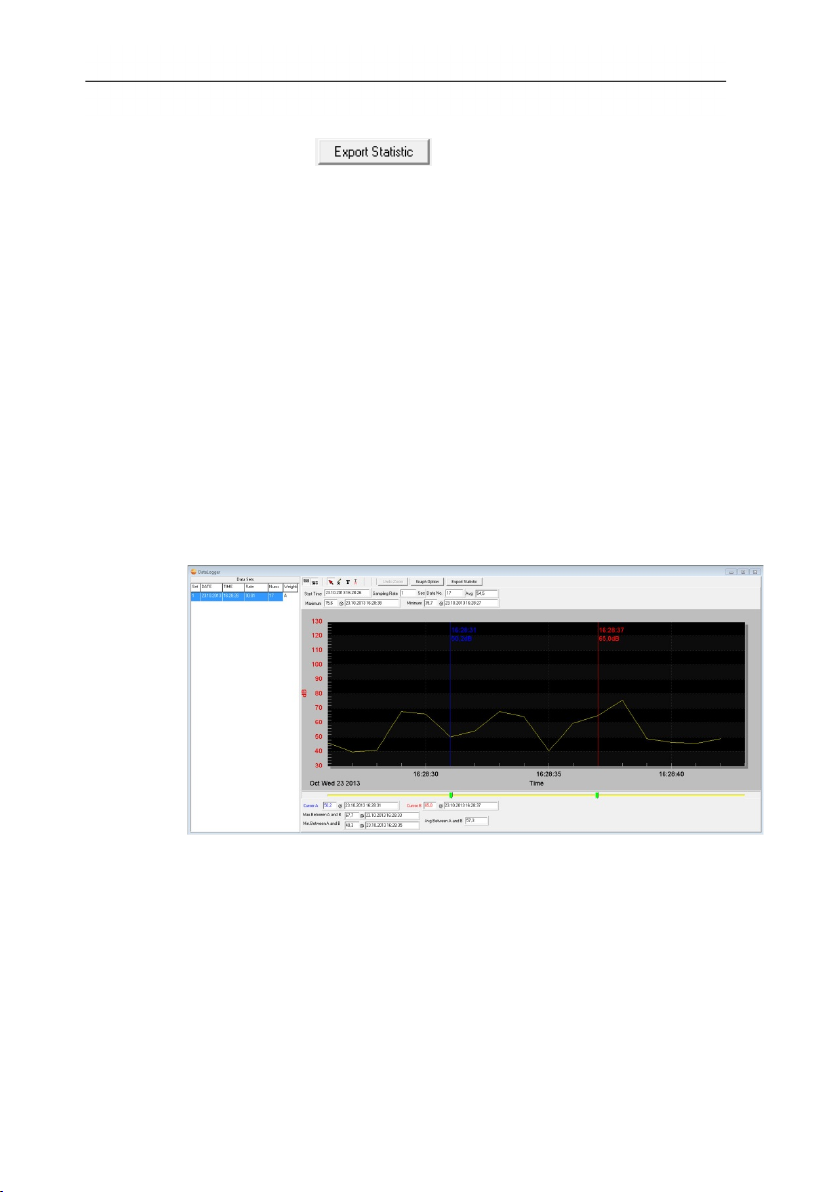

- Eine blaue Linie (Cursor A) und eine rote Linie (Cursor B) mit
Messwert und Zeit an der gewählten Position werden
angezeigt.
- Maximaler / minimaler Messwert und Zeit im gewählten Bereich
A-B werden angezeigt.
- Der durchschnittliche Messwert im gewählten Bereich A-B wird
angezeigt.
Diagrammeigenschaften anpassen
> Schaltfäche drücken.
- Ein Fenster zur Anpassung von Diagrammeinstellungen wird
geöffnet.
28
Aufgezeichnete Messwerte exportieren
1. Schaltfäche drücken.
- Die Messwerte werden in den Zwischenspeicher kopiert.
2. Programm öffnen, in welches die Daten exportiert werden
sollen (z. B. Microsoft® Excel®) und Daten einfügen.
Aufgezeichnete Messwerte speichern
1. Im Hauptmenü die Funktion File | Save wählen.
- Windows-Dialog zum Speichern von Dateien wird geöffnet.
2. Geben Sie einen Dateinamen ein und wählen Sie ein
Dateiformat.
Damit die Daten später in der Software angezeigt werden können,
muss der Dateityp .ghf gewählt werden. Sollen die Daten zur
Verwendung in einer anderen Software exportiert werden, muss
der Dateityp .txt gewählt werden
3. Wählen Sie einen Speicherort und klicken Sie auf [Speichern].
7.7. Data Logger
Funktion zur Anzeige von Messreihen aus dem Gerätespeicher.
7 Software testo 816-1
In der linken Hälfte werden die im Gerätespeicher vorhandenen
Messreihen angezeigt und können per Mausklick angewählt
werden.
In der rechten Hälfte wird die angewählte Messreihe angezeigt. Die
Funktionen zu Anzeige und Auswertung der Messdaten
entsprechen denen der Funktion Real Time (siehe Kapitel oben).
Zusätzlich zu den dort beschriebenen Funktionen ist es möglich,
alle im Gerätespeicher vorhandenen Messreihen (Data Sets) zu
speichern. Hierzu muss Windows-Dialog zum Speichern von
Dateien das Datenformat .rec gewählt werden.
29
8 Tipps und Hilfe
8 Tipps und Hilfe
8.1. Fragen und Antworten
Frage Mögliche Ursachen / Lösung
Das Schallpegel-Messgerät
wurde mit dem PC verbunden,
aber in der Software wird NO
CONNECTION angezeigt.
Wie können Messwerte in eine
Tabellenkalkulations-Software
übertragen werden.
Wie kann die Software
deinstalliert werden?
Funktion Real Time: Bei
kurzem Messtakt (z. B. 0,1 s)
werden nicht alle Messwerte
übertragen.
Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich
bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten
siehe Rückseite dieses Dokuments oder Internetseite
www.testo.com/service-contact.
Eventuell sind alle Schnittstellen
durch andere Anwendungen
belegt.
> Alle anderen Anwendungen
schließen.
> PC und Software neu starten.
> Daten als kommaseparierte
Textdatei (*.txt) speichen.
> Im Betriebssystem die System-
steuerung öffnen und die
Funktion zum Deinstallieren
von Programmen öffnen.
Zu lange Antwortzeiten des PCs.
> Messtakt verlängern.
30
8.2. Zubehör und Ersatzteile
Beschreibung Artikel-Nr.
Kalibrator 0554 0452
Windschutz
RS232 / USB-Verbindungskabel
ISO-Kalibrierzertifikat Schalldruck; Kalibrierpunkt
94 dB, bei verschiedenen Frequenzen
ISO-Kalibrierzertifikat Schalldruck-Kalibratoren 0520 0411
Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in
den Produktkatalogen und -broschüren oder im Internet unter:
www.testo.com
8 Tipps und Hilfe
Bitte Service
kontaktieren
Bitte Service
kontaktieren
0520 0111
31
0970 8161 01
Loading...
