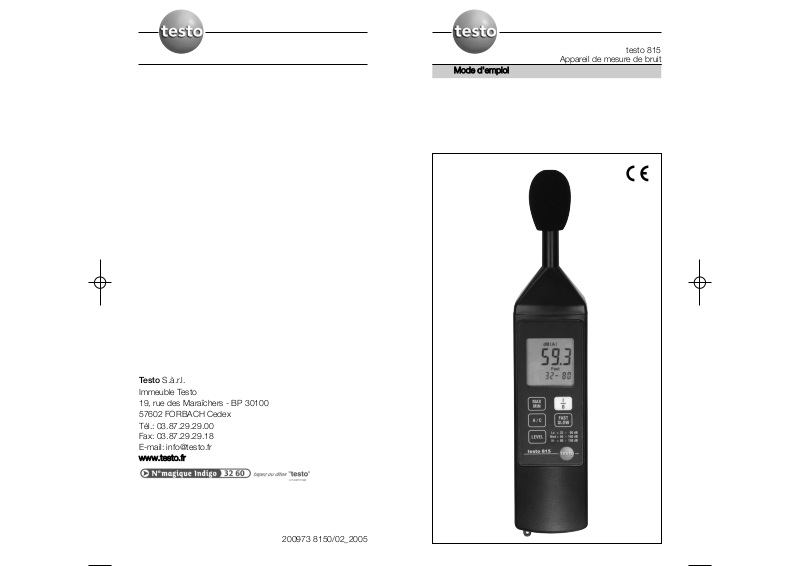

Testo S.à.r.l.
Immeuble Testo
19, rue des Maraîchers - BP 30100
57602 FORBACH Cedex
Tél.: 03.87.29.29.00
Fax: 03.87.29.29.18
E-mail: info@testo.fr
www.testo.fr
200973 8150/02_2005
Mode dd'emploi
testo 815
Appareil de mesure de bruit
15
9. Principes fondamentaux de la
mesure
Pression et bruit
Les bruits sont des modifications de pression acoustique de l'air.
Dans des conditions normales, il règne dans l'air une pression de
1013 mbar, autour duquel varie la pression acoustique de la
source de bruit. L'oreille humaine détecte ces variations de pression et les transforme en impulsions nerveuses. L'oreille est alors
un capteur de pression avec une énorme dynamique. Le bruit le
plus faible audible par l'homme occasionne des variations de
pression de 0,0002 µbar (correspondant à 0 dB), le bruit le plus
fort (que nous pouvons détecter sans douleur) dispose d'un
niveau de bruit acoustique de 635 µbar (correspondant à 130
dB).
Ceci correspond à une différence de pression de 3 000 000 de
fois. Comme l'indication de la pression en mbar se traduirait par
des chiffres non gérables, on y introduit une fonction logarithme
pour calculer le niveau de bruit. Il en ressort qu'une augmentation
du niveau de 20 dB correspondant à multiplier la pression par 10.
Un appareil de mesure de niveau de bruit cf. EN 60651 mesure la
valeur effective du niveau de bruit déterminée à partir de la
fréquence, il s'agit d'une mesure de l'énergie acoustique transformée au total pendant la durée de la mesure.
Informations générales
Lisez attentivement ce document et familiarisez-vous avec le
maniement de l'appareil avant de le mettre en service.
Gardez ce document à portée de main pour pouvoir y recourir en
cas de besoin.
Pictogrammes
Symboles Significations Observations
Signal : Danger !
Des blessures graves peuvent être occasionnées, si vous ne prenez pas les
mesures de sécurité indiquées. Lisez attentivement les indications du
signal et prenez toutes les mesures de sécurité indiquées!.
Signal : Attention !
Des blessures légères ou des dégâts matériels peuvent être occasionnés
si vous ne prenez pas les mesures de sécurité indiquées.
Lisez attentivement les indications du signal et prenez toutes les mesures
de sécurité indiquées!
Remarque importante
Veillez à bien respecter les indications !
Désignation d’une touche Appuyer sur la touche.
Texte, Affichage Affichage d’un texte ou
d’un symbole.
Taste
2
7. Caractéristiques techniques
Caractéristiques Valeurs
Capteur : Microphone de mesure à condensateur électrique
Etendue de mesure totale : 32...130 dB
Echelles : 32...80 dB
50...100 dB
80...130 dB
Fréquences : 31,5 Hz à 8 kHz
Pondération de fréquence : A/C
Féquence de référence: 1000 Hz
Impédance résultante du microphone : 1k à 1 kHz
Fonction de la pression absolue : -1,6*10
-3
dB/hPa
Constante de temps : 125 ms (Fast) ou 1 s (Slow)
Précision : ± 1,0 dB ± 1,0 dB (dans les conditions de référence:
94 dB à 1kHz)
Affichage : Affichage 4 positions LCD, hauteur 13 mm
Résolution : 0,1 dB
Actualisation de l'affichage : 0,5 s
Filetage du pied: ¼ Pouce
Pile: Bloc 9 V (6F 22)
Durée de vie de la pile : env. 70 heures (Alcali-Manganèse)
Température d'utilisation : 0...+40°C
Humidité d'utilisation : 10 ... 90 %HR
Température de stockage : -10...+60°C
Humidité de stockage : 10 ... 75 %HR
Matière boîtier : ABS
8. Accessoires et pièces de rechange
Désignation Référence
Appareil de mesure testo 815 0563 8155
avec pile, mode d’emploi, tournevis, protection contre le vent
Calibrateur 0554 0452
Protection contre le vent 0193 0815
Accu 9v 200515 0025
Chargeur accu externe 0554 0025
Tournevis 0554 0818
14
Sommaire
Informations générales......................................................2
Sommaire ........................................................................3
1. Conseils de sécurité..........................................................4
2. Utilisation conforme à la destination ..................................5
3. Description du produit ......................................................6
3.1 Eléments de commande et d'affichage................................................6
3.2 Alimentation électrique ........................................................................6
4. Mise en service ................................................................7
4.1 Insertion de la pile................................................................................7
5. Utilisation ..........................................................................7
5.1 Allumer/Eteindre ..................................................................................7
5.2 Paramétrage de l'appareil....................................................................7
5.3 Réalisation de mesures......................................................................10
5.4 Etalonnage ........................................................................................12
6. Maintenance et entretien ................................................13
6.1 Remplacement de la pile ..................................................................13
6.2 Micro ................................................................................................13
6.3 Appareil de mesure............................................................................13
7. Caractéristiques techniques............................................14
8. Accessoires et pièces de rechange ................................14
9. Principes fondamentaux de la mesure ............................15
3
6. Maintenance et entretien
6.1 Remplacement de la pile
Lorsque le symbole de la pile apparaît à l'affichage, la durée de
vie de la pile est encore d'environ 10 heures. Pour éviter des
erreurs de mesure, veuillez remplacer la pile dès que possible.
1
Dévisser la vis au dos du
testo 8815
avec un tournevis et retirez
le couvercle arrière du boîtier.
2
Le compartiment à pile se trouve au dos du boîtier.
3
Sortez la pile usagée et insérez la nouvelle pile (bloc 9 V) (respectez la polarité).
4
Remettez le couvercle arrière à nouveau en place et resserrez
la vis avec précaution.
6.2 Microphone
Un microphone de mesure durable et robuste est situé dans la
partie supérieure du boîtier. Un contrôle de fonctionnement peut
être réalisé avec le calibrateur. Un boîtier sale peut être nettoyé
avec de l'alcool (isopropanol).
Veillez absolument à ce qu'aucun liquide ne pénètre à
l'intérieur du microphone de mesure.
La protection contre le vent mise en place protège également
contre la poussière et l'humidité.
Lorsque le microphone est défectueux (cf. étalonnage) veuillez
vous adressez à notre service après-vente.
6.3 Appareil de mesure
Le
testo 8815
est sans entretien et ne nécessite pas de
maintenance régulière. Nettoyez le boîtier avec un chiffon humide.
Vous pouvez utiliser des nettoyants ménagers doux.
N'utilisez jamais de produits ménagers forts ou de solvants pour
le nettoyage.
13
1. Conseils de sécurité
Evitez les risques électriques :
Ne réalisez jamais de mesures à proximité d'éléments
conducteurs de courant électrique!
Veillez à la sécurité du produit/ aux conditions de
garantie:
Utilisez l'appareil conformément à son usage et à sa destination et uniquement dans le cadre des paramètres prescrits.
N'utilisez jamais la force..
Ne stockez jamais conjointement avec des solvants (p. .ex. de
l'acétone).
Veillez à respecter les températures de stockage et de
transport ainsi que les températures d'utilisation admissibles.
Veillez à ce qu'aucun liquide ne pénètre dans le microphone.
N'ouvrez l'appareil que si cela est expressément décrit dans le
document à des fins d'entretien ou de maintenance.
Ne réalisez que les travaux d'entretien ou de maintenance
décrits dans la documentation. Dans ce cas, respectez les
étapes prescrites. Pour des raisons de sécurité, utilisez que
des pièces de rechange d'origine Testo.
Les garanties contractuelles sont annulées en cas de maniement non conforme ou en cas d'utilisation de la force.
Elimination selon les règles de l’art :
Déposez les accumulateurs défectueux ainsi que les batteries
vides aux points de collecte prévus à cet effet.
A la fin de la durée d'utilisation de l'appareil, retournez-le-nous
directement. Nous nous chargeons d'une élimination respectueuse de l'environnement
Ce produit remplit les conditions de la directive 89/336/CEE
conformément à son certificat de conformité.
Appareil de mesure conforme à DIN EN 60651.
4
5.4 Etalonnage
L'appareil de mesure de bruit
testo 8815
a déjà été étalonné en
usine. Mais pour vérifier la précision, il est recommandé, notamment lorsque l'appareil n'a pas été utilisé pendant une période
prolongée, de réaliser un calibrage. En cas de mesure dans des
conditions difficiles, à haute altitude, dans des humidités élevées
lorsqu'il est nécessaire d'obtenir des résultats de mesure particulièrement pointus, l'appareil testo 815 devrait être contrôlé avant
et après la mesure.
Pour réaliser l'étalonnage, le calibrateur est vissé sur le micro.
Allumez le sonomètre et réglez-le sur l'étendue de mesure 50-100
dB, en compensation du temps “Fast” et en pondération de fréquence “A”.
Puis vous allumerez le calibrateur, en positionnant l'interrupteur
sur la position médiane (94 dB). En cas de dérive de la valeur affichée, vous pouvez ajuster le niveau de bruit de l'appareil de
mesure avec le tournevis de compensation joint. Puis vous pouvez vérifier si le deuxième niveau se situe également dans la limite
d'erreur de ± 0,2 dB. Veillez au fait que vous devez sélectionner
l'étendue de mesure correspondante (80-130 dB). Si la valeur affichée ne se situe pas dans la limite d'erreur, veuillez vous adresser
à notre service après-vente.
12
2. Utilisation conforme à la destination
Le testo 815 est un appareil de mesure de bruit de la classe 2
dans les étendues de mesure de bruit suivantes: 32-80dB,
50-100 dB et 80-130 dB, avec deux constantes de temps, deux
pondérations de fréquence, une fonction maximum/minimum et
une vis pour trépied.
Grâce au calibrateur (accessoire), l'appareil de mesure peut être
réétalonné avec un tournevis joint.
5
Relation aavec lla ppression aabsolue
En usine, l'appareil testo 815 est étalonné pour une altitude de
0 m au-dessus du niveau de la mer. Le fait de réaliser des mesures à d'autres altitudes entraîne des erreurs de mesure qui sont
corrigées à l'aide du tableau ci-dessous. Veuillez retirer la valeur
corrective correspondante de la valeur mesurée (p. ex. -0,1 dB
lors de mesures à une altitude de 500 m au-dessus du niveau de
la mer). Vous pouvez éviter cette erreur de mesure si vous étalonnez l'appareil de mesure à l'altitude correspondante avant (et
après) chaque mesure. Veillez à respecter, à cette occasion, le
mode d'emploi du calibrateur.
Alti. au-dessus de niveau de la mer Pression en mbar Correction en dB
0 - 250 1013 - 984 0,0
>250 - 850 983 - 915 -0,1
>850 - 1450 914 - 853 -0,2
>1450 - 2000 852 - 795 -0,3
Protection contre le vent
La protection contre le vent fournie avec l'appareil devrait, de
manière générale, être installée lors de mesures à l'extérieur ou en
cas de brassage d'air. Le bruit de souffle occasionne des erreurs
de mesure au niveau du microphone, parce que le signal utile (la
source de bruit) s'additionne au bruit du souffle.
Dépassements dde sseuils
L'appareil de mesure de bruit contrôle, à l'occasion de chaque
cycle de mesure, si le niveau de bruit mesuré se situe dans la
zone de validité de chaque étendue de mesure. Les écarts sont
signalés par “Over” ou “Under” sur l'affichage. Les critères de la
commande “Over” ou “Under” sont toutefois différents. Un passage au-dessus du seuil est signalé lorsque la valeur maximale
mesurée lors du dernier cycle de mesure (valeur de pointe par
exemple un signal sonore, une détonation) était trop élevée. Cette
valeur peut être nettement supérieure à la valeur effective du
niveau de bruit affiché. C'est pourquoi “Over” peut être affiché,
bien que le niveau de bruit respectif se situait dans le cadre normal de la mesure. “Under” est par contre basé sur la valeur effective mesurée et cela signale alors le simple passage sous le seuil
inférieur de l'étendue de mesure.
11
3. Description du produit
3.1 Eléments d’affichage et de commande
3.2 Alimentation électrique
L'alimentation électrique est réalisée par une pile bloc de 9 Volts
type 006 P ou IEC6F22 ou NEDA 1604 (fournie).
Touche
ON/OFF
Touche
Fast/Slow-
Affichage
Touche
Min/Max-
Pondération
A/C
Touche
Level-
Compartiment à piles
(verso)
Vis d’étalonnage
Microphone
6
5.3 Mesures
Les ondes de bruit peuvent être reflétées par les murs, les plafonds et d'autres objets. Même le boîtier de l'appareil de
mesure et la personne réalisant la mesure constituent des facteurs perturbateurs dans le champ sonore et peuvent conduire
à des résultats de mesure faussés.
Eviter les erreurs de mesure
Le boîtier de l'appareil et la personne utilisatrice ne peuvent pas
seulement empêcher la propagation du bruit provenant d'une certaine direction, mais ils peuvent même occasionner des phénomènes de réflexion et conduire ainsi à d'importantes erreurs de
mesure. Des expériences ont montré que, par exemple pour des
fréquences de 400 Hz, il peut y avoir des erreurs liées à des
objets de l'ordre de 6 dB, si ces objets sont situés à moins de 1
mètre. Pour d'autres fréquences, cette erreur est certes plus faible, mais il faudrait garder une distance minimale. En règle générale, il est recommandé de maintenir l'appareil à au moins 30 cm
- toutefois plutôt 50 cm si cela est possible - des objets environnants.
Réalisation des mesures
1 Allumez l'appareil
2 Paramétrez le temps de mesure (“Fast/Slow”)
3 Paramétrez la fréquence (“A/C”)
4 Paramétrez l'étendue de mesure (“Level”)
5 Dirigez le micro vers la source de bruit à mesurer
6 Enregistrez la valeur maximale et minimale avec “Max/Min”
10
4. Mise en service
4.1 Insertion de pile
1
Ouvrez le panneau arrière du testo 815
avec un tournevis et retirez le
couvercle.
2
Le compartiment à pile se trouve dans
le couvercle.
3
Soulevez légèrement le clip de maintien de la pile. Extrayez la
pile.
4
Insérez le nouveau bloc pile de 9 V. Veillez à la bonne polarité!
5
Repositionnez à nouveau le couvercle sur le boîtier et fixez-le
avec le tournevis.
5. Utilisation
5.1 Allumer/Eteindre
Allumez l’appareil : .
- Tous les segments s'allument brièvement et l'appareil passe en
mode mesure (étendue de mesure 32-80 dB).
Eteignez l'appareil : Appuyez sur .
5.2 Réglage de l’appareil
Les fonctions suivantes peuvent être paramétrées :
Fonction Description Possibilité de paramétrage
Constante de temps Paramétrez la constante Fast ou Slow
Pondération de la fréquence Paramétrez la pondération A ou C
Niveau Modifiez l'étendue de mesure 32...80dB
50...100dB
80...130dB
Fonction Hold Mettez en fonction MAX / MIN
Max-Hold/Min-Hold
7
Paramétrage de l’étendue de mesure
La touche permet de changer d'étendue de mesure.
Level:
L'appareil de mesure de bruit testo 815 vise l'étendue de
32…130 dB. Les étendues de mesure 32…80, 50…100 et
80…130 dB sont disponibles. Directement après la mise en service, l'appareil fonctionne dans l'étendue de mesure la plus basse
32…80 dB. Le fait d'actionner la touche “LEVEL” fait progresser
l'étendue de mesure d'un niveau vers le haut. A partir du niveau le
plus élevé 80…130 dB, on repassera dans l'étendue de mesure
la plus faible 32…80 dB.
MAX/MIN - Fonction Hold
La touche permet de mettre en fonction Max-Hold ou MinHold. Après avoir actionné la touche “Max/Min” l'indication “Max”
apparaît à l'affichage. Dans ce mode, l'appareil affiche la valeur
maximale du niveau de bruit depuis le paramétrage en mode
Max. Dans ce mode, l'affichage ne sera actualisé que si une
valeur supérieure à celle affichée en dernier intervient. Un nouvel
actionnement de la touche “Max/Min” place l'appareil en mode
Min. “Min” apparaît à l'affichage. Dans ce mode, l'affichage n'est
actualisé que si le niveau de bruit passe sous le niveau de bruit
affiché. En actionnant encore une fois la touche “Max/Min”,
“Max/Min” clignote à l'affichage. Dans ce mode, la valeur actuelle
est affichée et les valeurs Min et Max sont enregistrées.
L'affichage de la valeur minimale et maximale est obtenu en
appuyant de nouveau sur la touche “Max/Min”. Pour quitter le
Mode Max/Min, il faut maintenir la touche “Max/Min” enfoncée
pendant 2 secondes.
Le mmode MMax/Min eest eeffacé een aactionnant lles ttouches LLevel,
Fast/Slow oou AA/C.
9
Paramétrage de la constante de temps
La durée de la mesure (constante de temps) est paramétrée avec
.
SLOW/FAST:
Les durées “Slow” avec une constante de 1 s et “Fast” avec une
détermination sur 125 ms sont disponibles. L'intégration des
signaux sonores entrants est réalisée en fonction de cela, sur une
durée de 1s ou de 125 ms. Lors d'un paramétrage “Fast”, le taux
d'affichage augmentera sur l'écran de 1 mesure par seconde à
environ 5-6 mesures par seconde. Pour des bruits dont le volume
du signal ne varie que faiblement, comme par exemples les
machines, les copieurs, les imprimantes etc.., la détermination de
la durée devrait être réglée sur “Slow”. Pour enregistrer des variations soudaines de niveau de bruit (par exemple des machines de
chantier), sélectionnez le mode de fonctionnement “Fast”.
Paramétrage de la pondération de fréquence
La pondération de fréquence est paramétrée avec la touche .
A/C:
Les pondérations de fréquence disponibles sont “A” et “C”. La
pondération de fréquence A est utilisée pour une mesure de bruit
standard. Cette pondération correspond à la sensation de bruit
de l'oreille humaine. Il est ainsi question de “niveau de bruit audible”. La pondération de fréquence C est utilisée lorsqu'il est
nécessaire de mesurer également la part des basses fréquences.
Si la valeur affichée avec la pondération C est nettement
supérieure par rapport à la pondération A, la part de basses fréquences est élevée.
8
Loading...
