testo 750 User guide [de]

testo 750 · Spannungsprüfer
Bedienungsanleitung
1 Inhalt
1 Inhalt.............................................................................. 2
2 Vor der Verwendung beachten! .................................. 3
3 Sicherheitshinweise ..................................................... 3
4 Bestimmungsgemäße Verwendung ........................... 3
5 Technische Daten ........................................................ 4
5.1. Spannungsprüfung ........................................... 4
5.2. Einpolige Phasenprüfung ................................. 4
5.3. Drehfeldrichtungserkennung ............................ 5
5.4. Durchgangsprüfung .......................................... 5
5.5. Allgemeine technische Daten ........................... 5
6 Übersicht ....................................................................... 6
6.1. Anzeige- und Bedienelemente ......................... 6
6.2. Symbolerklärung .............................................. 7
7 Gerät bedienen ............................................................. 7
7.1. Gerät einschalten ............................................. 7
7.2. Messstellenbeleuchtung ein- / ausschalten (nur
testo 750-2 / -3) ....................................................... 8
8 Prüfung durchführen ................................................... 8
8.1. Prüfung vorbereiten .......................................... 8
8.2. Spannungsprüfung ........................................... 8
8.3. Spannungsprüfung mit RCD/FI-Auslösungstest
(nur testo 750-2 / -3) ............................................... 9
8.4. Einpolige Phasenprüfung ................................. 9
8.5. Durchgangsprüfung .......................................... 9
8.6. Drehfeldrichtung erkennen ............................. 10
9 Wartung und Pflege ................................................... 10
9.1. Batteriewechsel .............................................. 10
9.2. Wartung ......................................................... 10
9.3. Lagerung ........................................................ 10
9.4. Reinigung ....................................................... 10
10 Umwelt schützen ...................................................... 11
2
4 Bestimmungsgemäße Verwendung
2 Vor der Verwendung beachten!
• Die Bedienungsanleitung enthält Informationen und Hinweise, die zu einer sicheren Bedienung und Nutzung des Geräts notwendig sind. Vor der Verwendung des Geräts ist die Bedienungsanleitung aufmerksam zu lesen und in allen Punkten zu befolgen. Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Geräts weiter.
• Wird die Anleitung nicht beachtet oder sollten Sie es versäumen die Warnungen und Hinweise zu beachten, können lebensgefährliche Verletzungen des Anwenders und Beschädigungen des Geräts verursacht werden.
3 Sicherheitshinweise
• Das Gerät darf nur von geschulten Personen benutzt werden. Beachten Sie bei sämtlichen Tätigkeiten die berufs­genossenschaftlichen Vorschriften für Arbeitssicherheit und Gesundheitsschutz.
• Um einen elektrischen Schlag zu vermeiden, sind die Vorsichts­maßnahmen zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar (Werte in Klammern gelten für eingeschränkte Bereiche, zum Beispiel landwirtschaftliche Bereiche).
• Das Gerät darf nur an den dafür vorgesehenen Griffbereichen angefasst werden, die Anzeigeelemente dürfen nicht verdeckt werden.
• Wartungsarbeiten die nicht dieser Dokumentation beschrieben sind dürfen nur von ausgebildeten Service-Technikern durchgeführt werden.
• Bei Modifikationen oder Veränderungen des Gerätes ist die Betriebssicherheit nicht mehr gewährleistet.
• Bei auslaufenden Batterien darf das Gerät nicht weiter genutzt werden, bevor es von unserem Kundendienst überprüft wurde.
• Die Batterieflüssigkeit (Elektrolyt) ist stark alkalisch und elektrisch leitend. Verätzungsgefahr! Falls Batterieflüssigkeit mit Haut oder Kleidung in Kontakt geraten sollte, müssen die betroffenen Stellen sofort gründlich mit viel Wasser gespült werden. Sollte Batterie­flüssigkeit in die Augen gelangen, spülen Sie diese sofort mit viel Wasser aus und suchen einen Arzt auf.
4 Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde:
• Spannungsprüfung, Drehfeldrichtungserkennung, Einpolige Phasenprüfung und Durchgangsprüfung
• nur Variante testo 750-2 und -3: Spannungsprüfung mit RCD/FI­Auslösungstest
• Das Gerät darf nur in den spezifizierten Messbereichen und in Nieder­spannungsanlagen bis 690 V eingesetzt werden (Messbereich­kategorie CAT III 690)
Für folgende Zwecke darf das Gerät nicht eingesetzt werden:
• In explosionsgefährdeten Umgebungen: Das Gerät ist nicht Ex­geschützt!
• Bei Regen oder Niederschlägen: Gefahr des elektrischen Schlags!
3
5 Technische Daten
5 Technische Daten
5.1. Spannungsprüfung
Eigenschaft Werte
LED-Anzeige: Spannungs­bereich
LED-Anzeige: Spannungswerte
LED-Anzeige: Toleranzen Gemäß EN 61243-3:2011 LC-Anzeige (nur Variante
testo 750-3): Spannungsbereich
LC-Anzeige (nur Variante testo 750-3): Auflösung
LC-Anzeige (nur Variante testo 750-3): Toleranz
Frequenzbereich Gleichspannung, 14Hz – 400Hz Akustische Signalisierung 50 V AC, 120 V DC Spannungserkennung Automatisch Interne Last ca. 2,4 W bei 690V (Lasttasten nicht
Strom Is < 3,5 mA bei 690V (Lasttasten nicht
Zuschaltbare Last (nur testo 750-2 und -3)
Zuschaltbare Prüflast (nur testo 750-2 und -3)
Betriebsdauer 30 s Erholungszeit 240 s Automatische Einschaltung > 10 V Messwertspeicher
(HOLD) (nur testo 750-3) Überlastanzeige (nur testo
750-3)
12 … 690 V AC/DC
12V, 24V, 50V, 120V, 230V, 400V, 690V
10 … 690 V AC/DC
1 V
± (3 % des Anzeigewertes + 5 Digits)
betätigt)
betätigt) ca. 140 W bei 690 V (Lasttasten betätigt)
< 200mA (Lasttasten betätigt)
10 … 690 V AC/DC
720V AC/DC, LC-Anzeige zeigt OL an
5.2. Einpolige Phasenprüfung
Eigenschaft Werte
Spannungsbereich 100 … 690 V Wechselspannung gegen Erde Frequenzbereich 50/60 Hz Akustische
Signalisierung LED-Anzeige Rote LED
4
Ja
5 Technische Daten
5.3. Drehfeldrichtungserkennung
Eigenschaft Werte
Spannungsbereich 170 … 690 V Phase gegen Phase Frequenzbereich 50/60 Hz LED-Anzeige grüne LED
5.4. Durchgangsprüfung
Eigenschaft Werte
Bereich 0 … 500 k Toleranzen 0 % bis +50 % Prüfstrom < 5 μA Akustische
Signalisierung LED-Anzeige Rote LED Überspannungsschutz 690 V Wechsel- / Gleichspannung Automatische
Einschaltung
Ja
< 500 k
5.5. Allgemeine technische Daten
Eigenschaft Werte
Betrieb­Umgebungstemperatur
Lagerung­Umgebungstemperatur
Feuchtigkeit max. 95 % rF Einsatzhöhe bis 2000 m Messungskategorie CAT IV 600V, CAT III 690V Verschmutzungsgrad 2 Schutzart IP 64 Stromversorgung 2 x 1,5V (AAA / IEC LR03) Stromverbrauch etwa 60 mA Batterielaufzeit mehr als 10000 Messungen (< 5 s pro Messung) Abmessungen
(H x B x T) Gewicht ca. 320 g Sicherheitsvorgaben EN 61243-3:2011, DIN VDE 0682-401:2011,
Zulassungen CE, TÜV GS, CSA Garantie Dauer: 2 Jahre
-10°C bis 50°C
-15°C bis 60°C
ca. 280 x 78 x 35 mm
EN 613261:2013, DIN EN 61010‑1:2011
Garantiebedingungen: siehe Internetseite www.testo.com/warranty
5
6 Übersicht
6 Übersicht

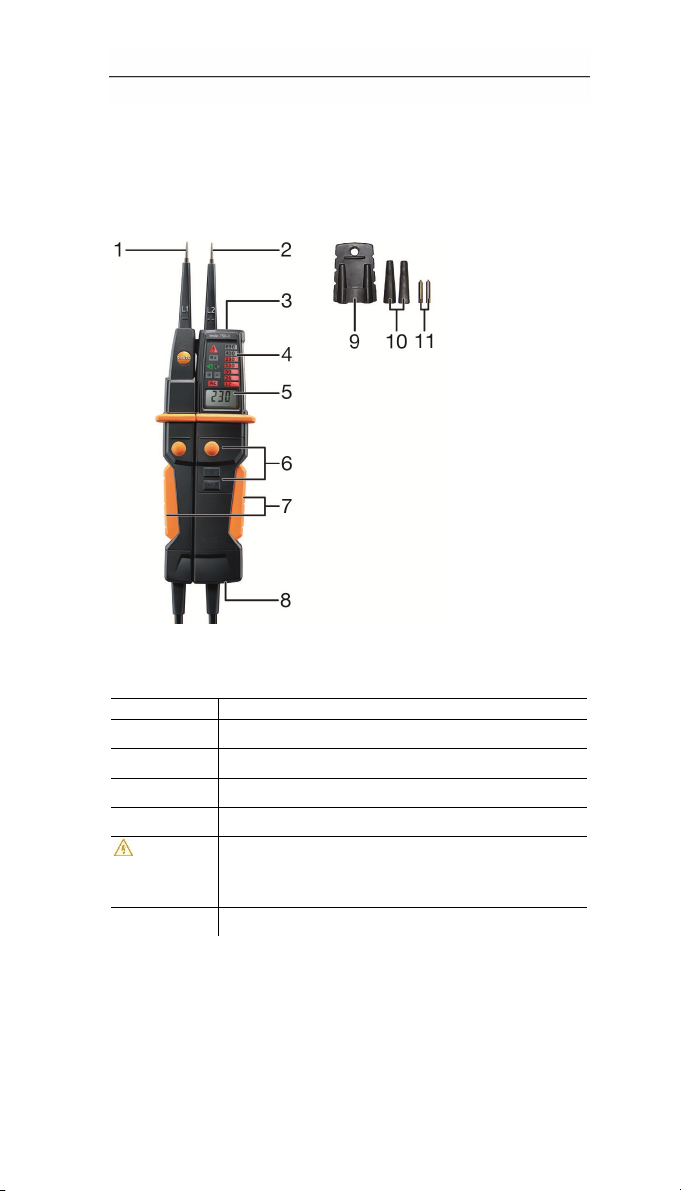

6.1. Anzeige- und Bedienelemente
Abgebildete Produktvariante: testo 750-3
1 Prüfspitze - (L1) 2 Prüfspitze + (L2) 3 Messstellenbeleuchtung, weiße LED (nur testo 750-2 und -3) 4 LED-Anzeige
Anzeige Bedeutung
AC Spannungsprüfung: Wechselspannung liegt an
+ - Spannungsprüfung: Gleichspannung liegt an
L R Spannungsprüfung AC: Drehfeldrichtung links bzw. rechts
Rx Durchgangsprüfung: Durchgang erkannt
• Schutzkleinspannungsgrenze überschritten (> 50 V Wechselspannung / > 120 V Gleichspannung)
• Einpolige Phasenprüfung (nur testo 750-2 / -3): Phase erkannt
12, 24 usw. anliegender Spannungswert in V
5 LC-Anzeige (nur testo 750-3)
6
7 Gerät bedienen
6 Bedientasten:
Taste Funktion
2x (nur testo 750-2 / -3)
HOLD (nur testo 750-3) Messwert festhalten
(nur testo 750-2 / -3)
7 Griffbereich 8 Batteriefach 9 Prüfspitzen-Schutzkappe (mit Aufbewahrungsfächern für
Prüfspitzenabdeckung und Prüfspitzenvergrößerung) 10 GS38 Prüfspitzenabdeckung 11 Prüfspitzenvergrößerung (Durchmesser 4 mm, aufschraubbar)
RCD/FI-Auslösungstest durchführen
• Messstellenbeleuchtung ein- / ausschalten
• Hintergrundbeleuchtung LC-Anzeige ein- / ausschalten (nur testo 750-3)

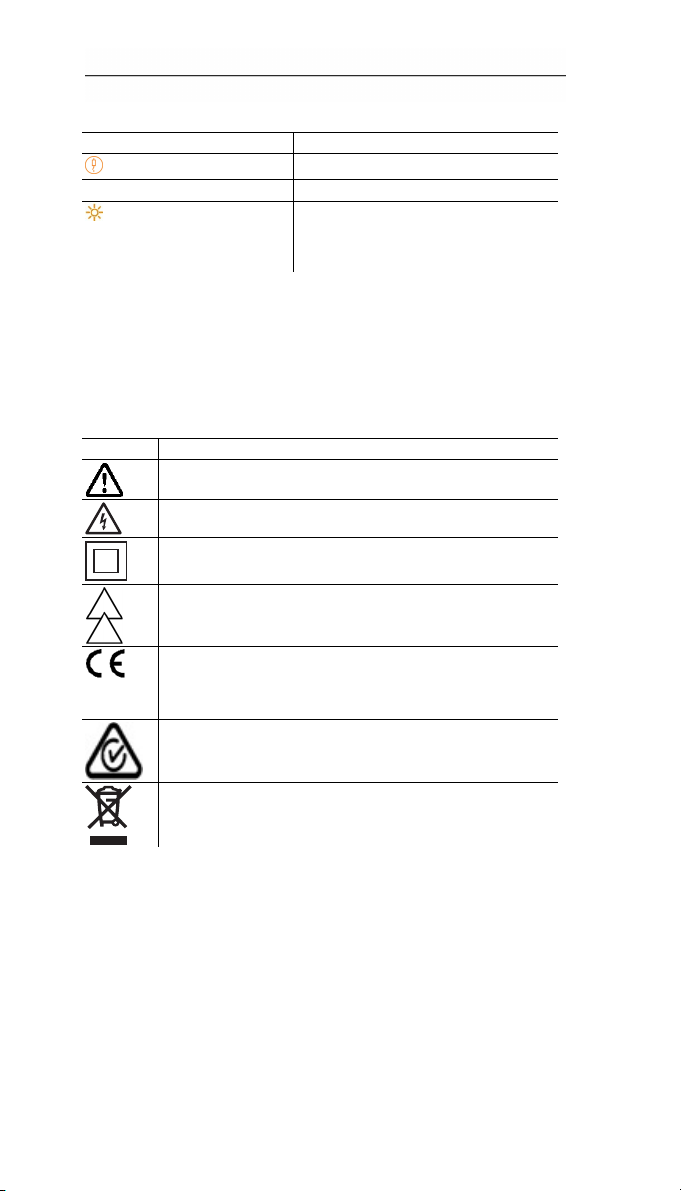

6.2. Symbolerklärung
Symbol Bedeutung
Achtung! Warnung vor einer Gefahrenstelle,
Bedienungsanleitung beachten Vorsicht! Gefährliche Spannung, Gefahr des elektrischen
Schlags Durchgängige doppelte oder verstärkte Isolierung nach
Kategorie II DIN EN 61140
Geeignet für Arbeiten an unter Spannung stehenden Teilen
Konformitätszeichen, bestätigt die Einhaltung der gültigen EU­Richtlinien: EMV-Richtlinie (2014/30/EU) mit der Norm EN 61326-1, Niederspannungsrichtlinie (2014/35/EU) mit der Norm EN 61010-1
Erfüllt zutreffende australische Vorgaben.
Das Gerät erfüllt die WEEE-Richtlinie (2012/19/EU)
7 Gerät bedienen
7.1. Gerät einschalten
> Die beiden Prüfspitzen verbinden oder eine beliebige Taste drücken.
- Das Gerät ist eingeschaltet.
Bei testo 750-3 ist die LC-Anzeige eingeschaltet und zeigt ---.
7
8 Prüfung durchführen
7.2. Messstellenbeleuchtung ein- / ausschalten (nur testo 750-2 / -3)
> Zum Ein- / Ausschalten: Taste kurz drücken. Nach 2 Minuten schaltet sich die Messstellenbeleuchtung automatisch aus. Nur testo 750-3: Die Hintergrundbeleuchtung der LC-Anzeige wird
zusammen mit der Messstellenbeleuchtung ein- / ausgeschaltet.
8 Prüfung durchführen
8.1. Prüfung vorbereiten
Vergewissern Sie sich vor jeder Prüfung, dass das Gerät in einwandfreiem Zustand ist:
• Achten Sie zum Beispiel auf gebrochene Gehäuse oder ausgelaufene
Batterien.
• Führen Sie grundsätzlich eine Funktionsprüfung durch, bevor Sie den
Spannungsprüfer verwenden, siehe unten.
• Testen Sie die die einwandfreie Funktion (zum Beispiel an einer
bekannten Spannungsquelle) vor und nach jeder Prüfung.
• Falls die Sicherheit des Anwenders nicht gewährleistet werden kann,
muss das Gerät abgeschaltet und gegen unbeabsichtigte Nutzung gesichert werden.
Funktionsprüfung durchführen
> Prüfspitzen des Spannungsprüfers 4 Sekunden miteinander verbinden
und dann wieder trennen.
- Alle LEDs müssen aufleuchten. In der LC-Anzeige (nur testo 750-3)
leuchten alle Segmente.
Prüfspitzenschutz / Prüfspitzenvergrößerung de- / montieren
Der Prüfspitzenschutz und die Prüfspitzenvergrößerung können je nach Bedarf de- / montiert werden. Zur Aufbewahrung bei Nichtgebrauch empfehlen sich die Aufbewahrungsfächer an der Prüfspitzen-Schutzkappe.
Achtung: Die Verwendung des Prüfspitzenschutzes kann je nach nationalen Vorschriften oder Vorgaben erforderlich sein!
> Prüfspitzenschutz: Auf die Prüfspitzen aufstecken bzw abziehen. > Prüfspitzenvergrößerung: Auf die Prüfspitzen aufschrauben bzw
abschrauben.
8.2. Spannungsprüfung
> Beide Prüfspitzen mit dem Prüfobjekt verbinden.
- Der Spannungsprüfer schaltet sich bei einer Spannung ab etwa 10 V
automatisch ein.
- Die Spannung wird durch LEDs signalisiert (12 V, 24 V, 50 V, 120 V,
230 V, 400 V und 690 V).
Beim testo 750-3 wird die Spannung zusätzlich in der LC-Anzeige angezeigt.
- Bei Gleichspannungen wird die Polarität der angezeigten Spannung
relativ zur Prüfspitze des Spannungsprüfers angezeigt.
- Beim Erreichen oder Überschreiten der Schutzkleinspannungsgrenze
(50 V Wechselspannung / 120 V Gleichspannung) ertönt ein akustisches Signal.
8
8 Prüfung durchführen
Messwert festhalten (nur testo 750-3)
> Nach dem Anlegen des Messgerätes an eine Spannung die Taste
HOLD drücken.
- Es ertönt ein kurzes akustisches Signal und die LC-Anzeige zeigt den festgehaltenen Messwert an.
> Zum Löschen des festgehaltenen Werts erneut die Taste HOLD
drücken.
- Es ertönt ein kurzes akustisches Signal.
Der festgehaltene Wert wird automatisch nach ca. 10 Sekunden gelöscht, nachdem keine Spannung mehr an den Prüfspitzen anliegt. Dies wird durch ein kurzes akustisches Signal angezeigt.
Nach Löschung des festgehaltenen Messwerts zeigt die LC-Anzeige wieder die aktuell an den Prüfspitzen anliegende Spannung.
Die LED-Spannungsanzeige signalisiert immer die aktuell anliegende Spannung im Stromkreis.
Spannungen unter ca. 10 V AC/DC können nicht festgehalten werden, in der LC-Anzeige wird --- angezeigt.
8.3. Spannungsprüfung mit RCD/FI-
Auslösungstest (nur testo 750-2 / -3)
Bei Spannungsprüfungen in Systemen mit RCD/FI-Fehlerstrom­schutzschalter können durch Zuschalten einer Last Fehlerstrom­schutzschalter mit 10 mA oder 30 mA Nennstrom geprüft werden:
> Spannung zwischen L und PE prüfen und gleichzeitig die beiden
Tasten drücken.
- Der RCD/FI sollte auslösen.
8.4. Einpolige Phasenprüfung
Die einpolige Phasenprüfung ist bei Wechselspannungen ab ca. 100 V möglich.
Während der einpoligen Phasenprüfung zur Bestimmung von Außenleitern kann die Anzeigefunktion beeinträchtigt werden, beispielsweise durch isolierende persönliche Schutzausrüstung oder durch andere Isolierungen.
Die einpolige Phasenprüfung eignet sich nicht zur Prüfung auf Spannungsfreiheit, dazu ist eine zweipolige Spannungsprüfung erforderlich. > Prüfspitze + (L2) des Spannungsprüfers mit dem Testobjekt verbinden.
- leuchtet auf, wenn es sich bei dem geprüften Leiter um die Phase handelt.
8.5. Durchgangsprüfung
✓ Den zu prüfenden Stromkreis / das Prüfobjekt spannungslos schalten.
Eine zweipolige Spannungsprüfung durchführen, um die Spannungs-
losigkeit des Testobjekts zu bestätigen.
> Die beiden Prüfspitzen mit dem Prüfobjekt verbinden.
- Bei Durchgang bis ca. 500 k leuchtet Rx auf und ein Signalton ertönt.
- Die Durchgangsprüfung schaltet nach 10 Sekunden automatisch aus, wenn kein Durchgang erkannt wird. Sobald ein Durchgang erkannt wird, schaltet sich das Gerät wieder automatisch ein.
9
9 Wartung und Pflege
8.6. Drehfeldrichtung erkennen
Die Drehfeldrichtungserkennung ist grundsätzlich aktiv, L oder R kann konstant leuchten, allerdings lässt sich die Drehfeldrichtung lediglich in einem Dreiphasensystem zwischen den Außenleitern bestimmen. Das Prüfgerät zeigt die Spannung zwischen zwei Außenleitern an.
1. Die Prüfspitze L1 (-) mit der vermuteten Phase L1 verbinden, die
Prüfspitze L2 (+) mit der vermuteten Phase L2.
2. Den Griffbereich vollständig mit den Händen umfassen!
- R leuchtet konstant: Drehfeld „rechts“.
- L leuchtet konstant: Drehfeld „links“. Gegenprobe: > Vorgang mit vertauschten Prüfspitzen wiederholen.
- Das entgegengesetzte Ergebnis muss angezeigt werden.
9 Wartung und Pflege
9.1. Batteriewechsel
Die Batterien müssen gewechselt werden, wenn beim Verbinden der Prüfspitzen Rx nicht aufleuchtet oder in der LC-Anzeige (nur testo 750-3) das Batteriesymbol leuchtet.
1. Spannungsprüfer vollständig vom Messobjekt trennen.
2. Die beiden Metallschrauben am Batteriefach mit einem
Schraubendreher so weit lösen, bis sich der Batteriefachdeckel abnehmen lässt. Die Schrauben nicht vollständig herausdrehen.
3. Die verbrauchten Batterien entnehmen.
4. Neue Batterien des Typs AAA / IEC LR03 (1,5 V) einlegen, dabei auf
richtige Polarität achten.
5. Batteriefachdeckel wieder aufsetzen und mit den Schrauben fixieren.
9.2. Wartung
Das Gerät benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.
9.3. Lagerung
> Wird das Gerät über längere Zeit nicht benutzt: Batterien entnehmen,
um eine Gefährdung oder Beschädigung durch ein mögliches Auslaufen von Batterien zu verhindern.
9.4. Reinigung
Vor der Reinigung muss das Gerät von allen Messkreisen entfernt werden. > Das Gerät mit einem feuchten Tuch und etwas mildem Haushalts-
reiniger abreiben. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden! Nach dem Reinigen darf das Gerät bis zur vollständigen Abtrocknung nicht
benutzt werden.
10
10 Umwelt schützen
10 Umwelt schützen
> Entsorgen Sie defekte Akkus / leere Batterien entsprechend den
gültigen gesetzlichen Bestimmungen.
> Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten
Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück.
11
0970 7500 de 01 V01.00
Loading...
