testo 623 User guide [ml]

testo 623 · Ambient Condition Recorder

Bedienungsanleitung

testo 623 · Ambient Condition Recorder

Instruction manual

testo 623 · Enregistreur de confort ambiant

Mode d’emploi

testo 623 · Registrador de Condiciones Ambientales

Manual de instrucciones

German...........................................................................................................3

English ............................................................................................................25

French.............................................................................................................45

Spanish...........................................................................................................67

2

1 Inhalt

Pos: 1 /TD/Überschriften/1. Inhalt @ 0\mod_11775878 1707 0_6.doc @ 1241 @ 1

1 Inhalt

1 Inhalt.........................................................................................................3

2 Sicherheit und Umwelt............................................................................4

2.1. Zu diesem Dokument ......................................................................4

2.2. Sicherheit gewährleisten .................................................................5

2.3. Umwelt schützen.............................................................................5

3 Leistungsbeschreibung..........................................................................6

3.1. Technische Daten............................................................................6

4 Produktbeschreibung..............................................................................7

4.1. Übersicht .........................................................................................7

4.2. Grundlegende Eigenschaften..........................................................8

5 Erste Schritte ...........................................................................................9

6 Produkt verwenden ...............................................................................10

6.1. Inbetriebnahme..............................................................................10

6.2. Grenzwerte einstellen....................................................................11

6.3. Einstellungen vornehmen..............................................................11

6.4. Ablaufdiagramm ............................................................................12

6.5. Messungen durchführen................................................................16

7 Produkt instand halten..........................................................................19

8 Tipps und Hilfe.......................................................................................21

8.1. Zubehör und Ersatzteile ................................................................21

8.2. Fragen und Antworten...................................................................21

Pos: 2 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\m od_1 173774719351_6.doc @ 290 @ 1

3

2 Sicherheit und Umwelt

2 Sicherheit und Umwelt

Pos: 3 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_1 173775252351_6.doc @ 344 @ 2

2.1. Zu diesem Dokument

Pos: 4 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Ver wendung (Standard) @ 0\mod_1173775068554_6.doc @ 335 @ 5

Verwendung

> Lesen Sie diese Dokumentation aufmerksam durch und

machen Sie sich mit dem Produkt vertraut, bevor Sie es
einsetzen. Beachten Sie besonders die Sicherheits- und
Warnhinweise, um Verletzungen und Produktschäden
vorzubeugen.

> Bewahren Sie diese Dokumentation griffbereit auf, um bei

Bedarf nachschlagen zu können.

> Geben Sie diese Dokumentation an spätere Nutzer des

Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Sy mbole und Schreibkonventionen/Symbole und Schreibkon v. [testo622/623 @ 4\mod_1249373225894_6.doc @ 47073 @ 5

Produktes weiter.

Symbole und Schreibkonventionen
Darstellung Erklärung

Warnhinweis, Gefahrenstufe entsprechend des
Signalworts:

Warnung! Schwere Körperverletzungen sind
möglich.

Vorsicht! Leichte Körperverletzungen oder
Sachschäden sind möglich.

> Treffen Sie die angegebenen Vorsichts-

maßnahmen.

Hinweis: Grundlegende oder weiterführende

1. ...

2. ...

Informationen.
Handlung: mehrere Schritte, die Reihenfolge

muss eingehalten werden.

> ... Handlung: ein Schritt bzw. optionaler Schritt.

- ... Resultat einer Handlung.

Menü
[Set]

Elemente des Gerätes oder des Gerätedisplays.

Bedientasten des Gerätes.
... | ... Funktionen / Pfade innerhalb eines Menüs.
“...” Beispieleingaben

4

Pos: 6 /TD/Überschriften/2.2 Sicherheit gewährlei s ten @ 0\mod_1173780783960_6.doc @ 364 @ 2

2.2. Sicherheit gewährleisten

Pos: 7 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Nicht mit Lösungsmitteln lagern @ 0\mod_11756923 75179_6.doc @ 581 @

> Lagern Sie das Produkt nicht zusammen mit Lösungsmitteln.

Pos: 8 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Nur in geschlossenen, trockenen Räumen betreiben @ 0\ mod_1186985797828_6.doc @ 2241 @

Verwenden Sie keine Trockenmittel.

> Betreiben Sie das Gerät nur in geschlossenen, trockenen

Pos: 9 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Produkt bestimmungsgemäß verwenden @ 0\mod_11737 81261848_6.doc @ 384 @

Räumen und schützen Sie es vor Regen und Feuchtigkeit.

> Verwenden Sie das Produkt nur sach- und bestimmungsgemäß

und innerhalb der in den technischen Daten vorgegebenen

Pos: 10 /TD/Überschriften/2.3 Umwelt schützen @ 0\mod_11 73780843645_6.doc @ 373 @ 2

2.3. Umwelt schützen

Pos: 11 /TD/Sicherheit und Umwelt/Umwelt schützen/Akk us/Batterien entsorgen @ 0\mod_1175693637007_6.doc @ 617 @

Parameter. Wenden Sie keine Gewalt an.

> Entsorgen Sie defekte Akkus / leere Batterien entsprechend

Pos: 12 /TD/Sicherheit und Umwelt/Umwelt schützen/Pr odukt entsorgen @ 0\mod_1173780307072_6.doc @ 355 @

den gültigen gesetzlichen Bestimmungen.

> Führen Sie das Produkt nach Ende der Nutzungszeit der

getrennten Sammlung für Elektro- und Elektronikgeräte zu
(lokale Vorschriften beachten) oder geben Sie das Produkt an

Pos: 13 /TD/Überschriften/3. Leistungsbeschrei bung @ 0\mod_1173774791554_6.doc @ 299 @ 1

Testo zur Entsorgung zurück.

2 Sicherheit und Umwelt

5

3 Leistungsbeschreibung

3 Leistungsbeschreibung

Pos: 14 /TD/Überschriften/3.2 Technische Daten @ 0\mod_ 1176211088437_6.doc @ 702 @ 2

3.1. Technische Daten

Pos: 15 /TD/Leistungsbeschreibung/Technische Dat en/testo 623 Technische Daten @ 3\mod_1241080825243_6. doc @ 32274 @

Eigenschaft Werte

Messgrößen Temperatur / Feuchte
Einheiten °C/°F

%rH, td, wb

Auflösung Temperatur: 0,1 °C

Feuchte: 0,1 %rH

Messbereich Temperatur: -10...+60 °C

Feuchte: 0...100 %rH (nicht betauend)

Genauigkeit

Temperatur:
± 0,4 K + 1 Digit

Feuchte:
±2 %rH + 1 Digit bei 25 °C (10...90 %),

±3 %rH restl. Bereich
Messrate 20s
Einsatztemperatur -10...+60 °C
Lagertemperatur -20...+60 °C
Batterietyp 4 x AA
Batteriestandzeit mindestens 12 Monate
Gehäusematerial ABS
Schutzklasse IP 30
Gewicht ca. 240 g (ohne Batterien)
Abmessungen
(LxBxH in mm)
Garantie

185x105x36

185x112x47 (ausgeklappter Aufstellclip)

24 Monate, Garantiebedingungen: siehe

Internetseite www.testo.com/warranty
EG-Richtlinie 2004/108/EG

6

Pos: 16 /TD/Überschriften/4. Produktbeschreibung @ 0\ mod_1173774846679_6.doc @ 308 @ 1

4 Produktbeschreibung

Pos: 17 /TD/Überschriften/4.1 Übersicht @ 0\mod_1176 379946003_6.doc @ 731 @ 2

4.1. Übersicht

Pos: 18 /TD/Produktbeschreibung/Übersicht/t es to 623/testo 623 Bedienelemente @ 3\mod_1241078190938_6. d oc @ 32253 @

① Tastatur

Taste Funktion

Max.-Wert anzeigen
Min.-Wert anzeigen

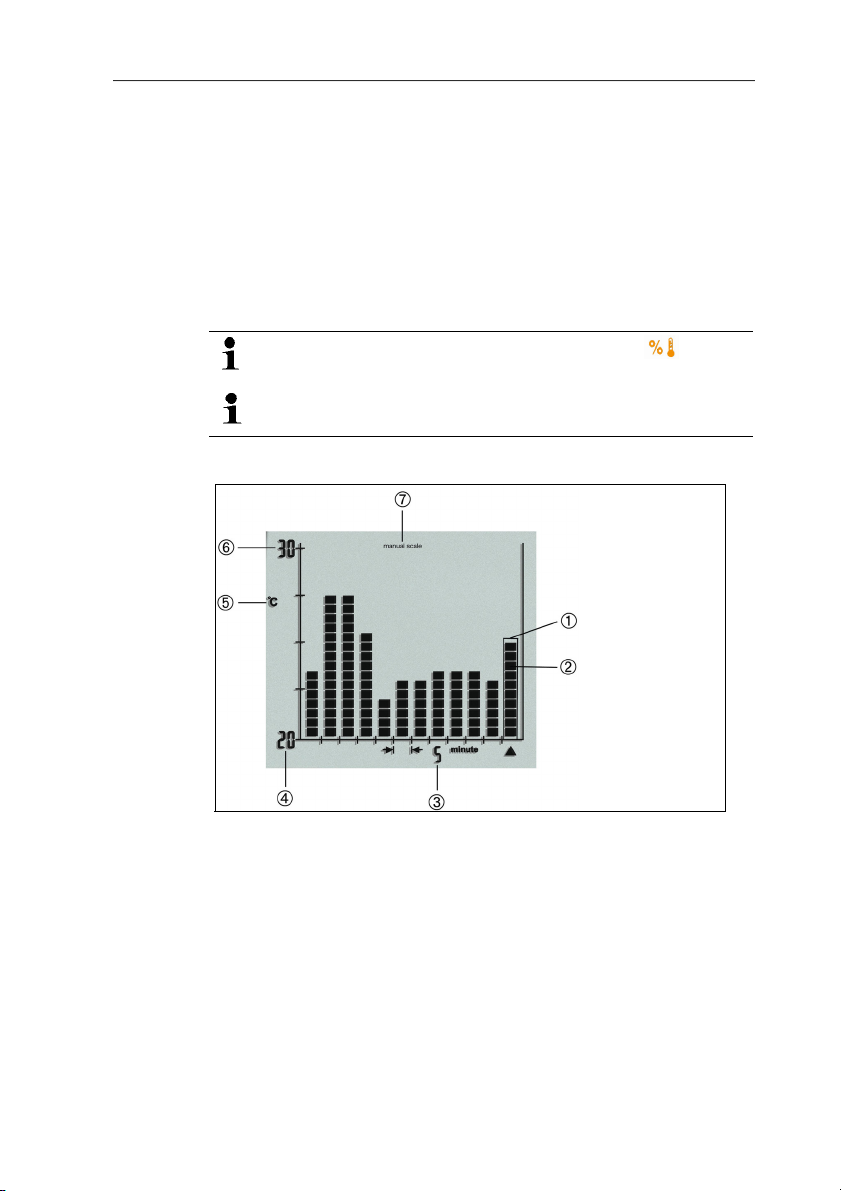

Histogramm für Temperatur oder Feuchte aus-

wählen
Zeitintervall wählen
Einstellungen ändern / Balken auswählen
Einstellungen ändern / Balken auswählen
Einstellungen bestätigen
Eingabe abbrechen
Alarm quittieren

4 Produktbeschreibung

② Sensoren

7

4 Produktbeschreibung

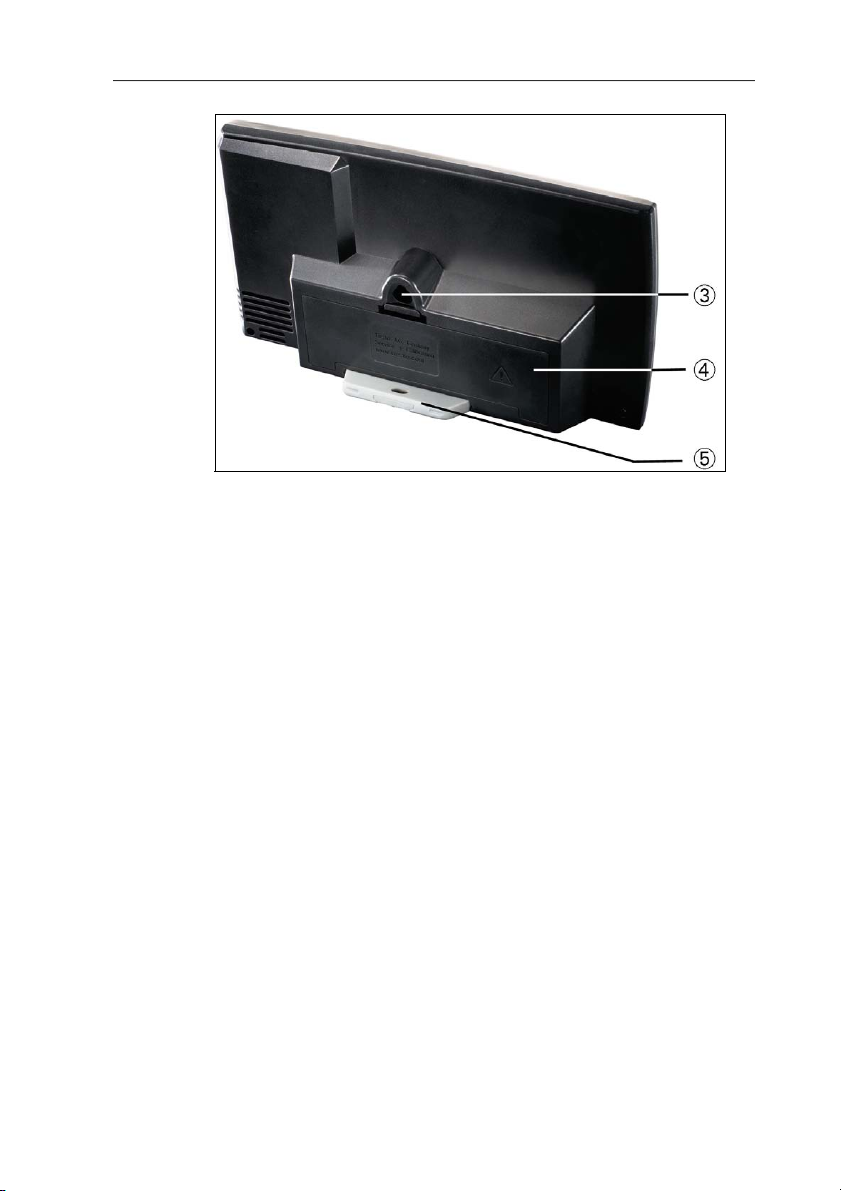

③ Aufhängevorrichtung

④ Batteriefach und Geräte-Schnittstelle

Pos: 19 /TD/Überschriften/4.2 Grundlegende Eigensc haf ten @ 0\mod_1176380399692_6.doc @ 740 @ 2

4.2. Grundlegende Eigenschaften

Pos: 20 /TD/Produktbeschreibung/Grundlegende Eige nschaften/testo 622/testo 622 Stromversorgun g @ 3\ mod_1233922706909_6.doc @ 23761 @ 5

⑤ Aufstellclip und Wandbefestigung (im Gehäuse integriert)

Stromversorgung

Die Stromversorgung des Gerätes erfolgt wahlweise über:

Pos: 21 /TD/Produktbeschreibung/Grundlegende Eige nschaften/testo 622/testo 622 Wandmontage @ 4\mod_12 5446 8245886_6.doc @ 50982 @ 5

• 4 Stk. Batterien / Akkus, Typ: AA

Wandmontage

Der Abstand zwischen dem oberen und unteren Bohrloch beträgt

Pos: 22 /TD/Überschriften/5. Erste Schritte @ 0\mod_117 3774895039_6.doc @ 317 @ 1

63 mm.

8

5 Erste Schritte

Pos: 23 /TD/Erste Schritte/testo 622/testo 622 Schut zfolie entfernen @ 3\mod_1233927965698_6.doc @ 23800 @ 5

Schutzfolie entfernen

Pos: 24 /TD/Erste Schritte/testo 622/testo 622 Batt er ie einlegen @ 3\mod_1233927372010_6.doc @ 23781 @ 5

> Schutzfolie vom Display abziehen.

Batterie / Akku einlegen

1. Batteriefach auf der Rückseite des Gerätes öffnen.

2. Batterien / Akkus einlegen (Polung beachten!)

Pos: 25 /TD/Überschriften/6. Produkt verwenden @ 0\mod_ 1173774928554_6.doc @ 326 @ 1

3. Batteriefach schließen.

5 Erste Schritte

9

6 Produkt verwenden

6 Produkt verwenden

Pos: 26 /TD/Produkt verwenden/testo623/testo 623 I nbe triebnahme @ 4\mod_1254827956852_6.doc @ 51412 @ 2

6.1. Inbetriebnahme

Bei Inbetriebnahme müssen Datum und Uhrzeit eingestellt werden.

1. Mit [Set] gewünschte Funktion auswählen.

Wird >30 sec. keine Taste betätigt, wechselt das testo 623
in den Messmodus. Um weitere Einstellungen
vorzunehmen, [Set] 2s gedrückt halten.

> Der einstellbare Parameter blinkt.

2. Werte mit [◄] oder [►] einstellen und Eingabe mit [Set]

bestätigen (Einstellungen siehe nachfolgende Tabelle).

Für schnellen Vor- oder Rücklauf im jeweiligen Menü

[◄ oder ►] gedrückt halten.

Mit [Esc] Einstellungen abbrechen ohne zu speichern.

[Set] 2s gedrückt halten, bisher eingestellte Werte werden

gespeichert und das Menü verlassen.

- Gerät wechselt zur Anzeige.

Displayanzeige Funktion Einstellmöglichkeit

DD.MM.YYYY blinkt

oder

Datumsformat
einstellen

MM.DD.YYYY blinkt

Jahr blinkt Jahr einstellen 2009 - 2099
Monat blinkt Monat einstellen 01 - 12
Tag blinkt Tag einstellen 01 - 31

24H oder 12H (AM/PM)

blinkt
Stunde blinkt

Zeitformat
einstellen

Stundenwert
einstellen

Minute blinkt

Minutenwert
einstellen

Sekunde blinkt

Sekundenwert
einstellen

DD.MM.YYYY = Tag,

Monat, Jahr

MM.DD.YYYY =

Monat, Tag, Jahr

24h/12h

00 - 23 oder 01 - 12

00 - 59

00 - 59

10

Displayanzeige Funktion Einstellmöglichkeit

°C blinkt Einheit für

°C/°F
Temperatur
einstellen

Datum und Zeit aktualisieren (Update date & time) blinkt fgak tivieren Yes / deaktivieren No aktivieren Yes / deaktivieren No

Die Einstellungen werden für mindestens 3 min.
gespeichert, wenn die Spannungsversorgung unterbrochen

Pos: 27 /TD/Produkt verwenden/testo623/testo 623 Grenzwerte einstellen @ 4\mod_1254828443945_6.doc @ 51444 @ 255

wurde.

6.2. Grenzwerte einstellen

Temperatur

Bei Wechsel der Temperatureinheit von °C auf °F werden die
eingestellten Grenzwerte umgerechnet

Feuchte

Bei Wechsel der Feuchteeinheit (%, td, wb) werden die
eingestellten Grenzwerte nicht umgerechnet. Die Grenzwerte

Pos: 28 /TD/Produkt verwenden/testo623/testo 623 Ei ns tellungen vornehmen neu @ 4\mod_1248956306675_6.doc @ 46622 @ 2

3.

müssen über das Setup-Menü neu eingestellt werden.

6.3. Einstellungen vornehmen

1. [Set] 2s gedrückt halten.
> Anzeige blinkt.

2. Mit [Set] gewünschte Funktion auswählen.
> Der einstellbare Parameter blinkt.
3 Werte mit [

bestätigen (Einstellungen siehe nachfolgende Tabelle).

- Gerät wechselt zur nächsten Anzeigefunktion

◄] oder [►] einstellen und Eingabe mit [Set]

Für schnellen Vor- oder Rücklauf [
halten.

Mit [Esc] Einstellungen abbrechen ohne zu speichern.

[Set] 2s gedrückt halten, bisher eingestellte Werte werden

gespeichert, zurück zur aktuellen Messwertanzeige.
Wird das gesamte Setup-Menü durchgeführt, werden die

vorgenommenen Einstellungen automatisch gespeichert.
Wird keine Taste innerhalb 30 s gedrückt, erfolgt auto-

matischer Sprung zur aktuellen Messwertanzeige. Es
werden keine Einstellungen gespeichert.

◄ oder ►] gedrückt

6 Produkt verwenden

11

6 Produkt verwenden

Pos: 29 /TD/Produkt verwenden/testo623/testo 623 Ab lauf_Ablaufdiagramm @ 4\mod_1254828714890_6.doc @ 51476 @ 2

6.4. Ablaufdiagramm

12

Detaillierte Beschreibungen der Punkte , , , , ,

 siehe folgende Seiten.

6 Produkt verwenden

Nr. Displayanzeige Funktion

Anzeige für Alarm­Obergrenze
Temperatur
aktivieren oder
deaktivieren

Wert für Alarm­Obergrenze
Temperatur
einstellen

Anzeige für Alarm­Untergrenze
Temperatur
aktivieren oder
deaktivieren

Wert für Alarm­Untergrenze
Temperatur
einstellen

Anzeige für Alarm­Obergrenze
Feuchte aktivieren
oder deaktivieren

Wert für Alarm­Obergrenze
Feuchte einstellen

Anzeige für Alarm­Untergrenze
Feuchte aktivieren
oder deaktivieren

Wert für Alarm­Untergrenze
Feuchte einstellen

Kalibriererin­nerungsfunktion
aktivieren oder
deaktivieren

①

②

und °C/°F

leuchtet, ON
oder OFF blinkt

Nur wenn ON
gewählt

Oberer Grenz­wert blinkt

und °C/°F

leuchtet, ON
oder OFF blinkt

Nur wenn ON
gewählt

Unterer Grenz­wert blinkt

und %

leuchtet, ON
oder OFF blinkt

Nur wenn ON
gewählt

Oberer Grenz­wert blinkt

und %

leuchtet, ON
oder OFF blinkt

Nur wenn ON
gewählt

Unterer Grenz­wert blinkt

Calibration!

leuchtet,

ON oder OFF

blinkt

Einstellmöglichkeit/
Wert

deaktivieren: OFF
aktivieren: ON

-

deaktivieren: OFF
aktivieren: ON

-

deaktivieren: OFF
aktivieren: ON

-

deaktivieren: OFF
aktivieren: ON

-

deaktivieren: OFF
aktivieren: ON

13

6 Produkt verwenden

Nr. Displayanzeige Funktion

Nur wenn ON
gewählt

Calibration!

leuchtet,
Jahr blinkt
Nur wenn ON

gewählt

Calibration!

leuchtet,
Monat blinkt

Reset Memory

blinkt

Jahr einstellen 2009 - 2099

Monat einstellen 01 - 12

Speicher löschen

③

④

Update date &
time? leuchtet,
No blinkt

Nur wenn Yes
gewählt

DD.MM.YYYY

blinkt
oder

MM.DD.YYYY

blinkt
Nur wenn Yes

gewählt
Jahr blinkt
Nur wenn Yes

gewählt
Monat blinkt
Nur wenn Yes

gewählt
Tag blinkt

Datum und Zeit
einstellen

keine Änderung

Datumsformat
einstellen

Jahr einstellen

Monat einstellen

Tag einstellen

Einstellmöglichkeit/
Wert

deaktivieren: OFF
aktivieren: ON

Yes wählen

No wählen

DD.MM.YYYY =

Tag, Monat, Jahr

MM.DD.YYYY =

Monat, Tag, Jahr

2009 - 2099

01 - 12

01 - 31

14

6 Produkt verwenden

Nr. Displayanzeige Funktion

Nur wenn Yes
gewählt

24H oder 12H
(AM/PM) blinkt

Nur wenn Yes
gewählt

Stunde blinkt

Nur wenn Yes
gewählt

Minute blinkt

Nur wenn Yes
gewählt

Sekunde blinkt

°C blinkt Einheit für Tempe-

Zeitformat
einstellen

Stundenwert
einstellen

Minutenwert
einstellen

Sekundenwert
einstellen

ratur auswählen

⑤

% blinkt Einheit für Feuchte

auswählen

Einstellmöglichkeit/
Wert

24H/12H

00 - 23 oder 01 - 12

00 - 59

00 - 59

°C / °F

%, td, wb

15

6 Produkt verwenden

Nr. Displayanzeige Funktion

⑥

Manual Scale

oder Auto

Scale blinkt

Nur wenn

Manual Scale

gewählt:

Zwischen manueller
und automatischer
Skalierung wählen

Wert für
Obergrenze
einstellen

Manual Scale

und oberer
Grenzwert blinkt

Nur wenn

Manual Scale

gewählt:

Wert für
Untergrenze
einstellen

Manual Scale

und unterer
Grenzwert blinkt

Die Einstellungen werden für mindestens 3 min.
gespeichert, wenn die Spannungsversorgung unterbrochen
wurde.

Pos: 30 /TD/Überschriften/6.3 Messungen durchführ en @ 0\mod_1184584650078_6.doc @ 1870 @ 2

6.5. Messungen durchführen

Pos: 31 /TD/Produkt verwenden/testo623/testo 623- Fun ktionen @ 3\mod_1241426519726_6.doc @ 32435 @ 5555555

Bei Max/Min wird der Zeitpunkt des Auftretens und der
korrespondierende Wert (°C/%rH) angezeigt.

Einstellmöglichkeit/
Wert

Manual Scale oder
Auto Scale

-

-

16

Max-Werte anzeigen

> [Max] drücken.
Wenn Max blinkt können mit [

◄] oder [►] die vergangenen Max-

Werte betrachtet werden.

Wenn der Max.-Temperaturwert angezeigt wird kann durch
Betätigen von [

] der Max.-Feuchtewert angezeigt

werden.
Wird die Taste [Max] >5 min. nicht betätigt erfolgt

automatischer Sprung zurück zur aktuellen Anzeige

6 Produkt verwenden

Min-Werte anzeigen

> [Min] drücken.
Wenn Min blinkt können mit [

◄] oder [►] die vergangenen Min-

Werte betrachtet werden.

Wenn der Min.-Temperaturwert angezeigt wird kann durch
Betätigen von [

] der Min.-Feuchtewert angezeigt

werden.
Wird die Taste [Min] >5 min. nicht betätigt erfolgt

automatischer Sprung zurück zur aktuellen Anzeige

Histogramm

① Balken

② Balkensegment

③ Zeitintervall

④ Unterer Anzeigewert

⑤ Angezeigte Einheit (Temperatur oder Feuchte)

⑥ Oberer Anzeigewert

17

6 Produkt verwenden

⑦ Manual Scale:

Auto Scale:

Feuchte-/Temperaturverlauf anzeigen

Zwischen Verlauf Feuchte und Temperatur wechseln:
> [ ] drücken.

Manuell eingestellte obere und untere Anzeigewerte, die sich
nicht verändern.

Die Autoskalierung wird so berechnet, dass alle angezeigten
Messwerte innerhalb der Skalierung liegen.

• Bei einer Änderung der Skalierung blinken der obere
und untere Anzeigewert und das Symbol Auto Scale.

• Das Histogramm zeigt 12 Balken mit je 20 Segmenten.

◦ Bei Manual Scale:

Das unterste Balkenelement eines Balken blinkt:
Der gemessene Wert liegt unterhalb des unteren
Anzeigenwerts.

◦ Das oberste Balkenelement blinkt:

Der gemessene Wert liegt oberhalb des oberen
Anzeigewerts.

18

Zeitachse des Histogramms einstellen

Zeitachse einstellen:

►―◄ ] drücken.

> [
Die Zeitachse kann auf 5 verschiedene Zeitintervalle eingestellt

werden.

Zeitanzeige pro

Gesamtzeit Histogramm

Balken

5min
10min
1h
2h
24h

1h
2h
12h
24h
12 Tage

Pos: 32 /TD/Überschriften/7. Produkt instand halte n @ 0\ mod_1173789831362_6.doc @ 395 @ 1

7 Produkt instand halten

Werte eines Balkens anzeigen

Durchschnittsmesswert anzeigen:

◄] oder [►] drücken

> [

- gewählten Balken bzw. gewähltes Balkenelement blinkt und die
dazugehörigen Messwerte, Startzeit und Startdatum werden
angezeigt.

Max-Temperatur-Wert und Max-Feuchte-Wert anzeigen:

Max] drücken

> [
Min-Temperatur-Wert und Min-Feuchte-Wert anzeigen:
> [Min] drücken.

Alarm quittieren

Alarm wurde ausgelöst:

- LED blinkt

- der über- bzw. unterschrittene Messwert blinkt

Alarm löschen:
> [Alarm] drücken.

- Alarm wird gelöscht

Bei aktiviertem Alarm und Wechsel in das Setup-Menü wird
der aktuelle Alarm quittiert.

7 Produkt instand halten

Pos: 33 /TD/Produkt instand halten/testo 622/testo 6 22 B a tteriewechsel @ 3\mod_1235383272827_6.doc @ 26542 @ 5

Batterien / Akkus wechseln

ACHTUNG

Falsch eingelegte Batterien / Akkus können das Gerät
beschädigen!

> Beim Einlegen der Batterien / Akkus Polung beachten.

1. Batteriefach auf der Rückseite des Gerätes öffnen.

2. Leere Batterien / Akkus aus dem Batteriefach nehmen und
neue Batterien / Akkus (Typ AA) einlegen

- Gerät schaltet sich automatisch ein.

19

7 Produkt instand halten

Pos: 34 /TD/Produkt instand halten/testo 622/623/ Gerät reinigen @ 4\mod_1254831615946_6.doc @ 51541 @ 5

Pos: 35 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_11 7378 9887985_6.doc @ 404 @ 1

3. Batteriefach schließen.

Die Einstellungen werden für mindestens 3 min.
gespeichert, wenn die Spannungsversorgung unterbrochen
wurde.

Wird das Gerät über längere Zeit nicht eingesetzt, sollten
die Batterien / Akkus aus dem Gerät entfernt werde n, um
Beschädigungen am Gerät und den Batterien / Akkus zu
vermeiden.

Gerät reinigen

> Reinigen Sie das Gehäuse des Geräts bei Verschmutzung mit

einem feuchten Tuch.

Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel!
Schwache Haushaltsreiniger oder Seifenlaugen können verwendet
werden.

Das Gerät nicht mit Druckluft reinigen, da sonst der Sensor
beschädigt werden kann.

20

8 Tipps und Hilfe

Pos: 36 /TD/Überschriften/8.2 Zubehör und Ersatztei le @ 0\mod_1177402058734_6.doc @ 1100 @ 2

8.1. Zubehör und Ersatzteile

Pos: 37 /TD/Tipps und Hilfe/Zubehör und Ersatzteile/Er satzteile testo 622/623 @ 4\mod_1248869120355_6.doc @ 46471 @

Beschreibung Artikel-Nr.

Kalibrier- und Abgleichsoftware incl. USB­Kabel

DKD-Kalibrier-Zertifikat Feuchte,
Elektronischer Hygrometer, Kalibrierpunkte
11,3 %rF und 75,3 %rF bei 25°C

ISO-Kalibrier-Zertifikat Feuchte,
Kalibrierpunkte 11,3 %rF und 75,3 %rF bei
25°C

Pos: 38 /TD/Überschriften/8.1 Fragen und Antworten @ 0\ mo d_11 77402017078_6.doc @ 1091 @ 2

8.2. Fragen und Antworten

Pos: 39 /TD/Tipps und Hilfe/Fragen und Antworten/testo 62 2 Fragen un d Antworten @ 4\mod_1254486946825_6.doc @ 51137 @

Frage Mögliche Ursachen

Gerät zeigt LO
Gerät zeigt HI

-20 °C unterschritten
+70 °C überschritten

Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich
bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten
siehe Rückseite dieses Dokuments oder Internetseite
www.testo.com/service-contact

8 Tipps und Hilfe

0554 6230

0520 0206

0520 0006

21

testo 623
Ambient Condition Recorder

Instruction manual

24

1 Contents

Pos: 1 /TD/Überschriften/1. Inhalt @ 0\mod_11775878 1707 0_79.doc @ 1243 @ 1

1 Contents

1 Contents................................................................................................. 25

2 Safety and the environment..................................................................26

2.1. About this document......................................................................26

2.2. Ensure safety.................................................................................27

2.3. Protecting the environment ............................................................27

3 Specifications ........................................................................................27

3.1. Technical data...............................................................................27

4 Product description...............................................................................28

4.1. Overview........................................................................................28

4.2. Basic properties.............................................................................30

5 First steps ..............................................................................................30

6 Using the product..................................................................................31

6.1. Commissioning..............................................................................31

6.2. Setting the limits............................................................................32

6.3. Performing settings........................................................................32

6.4. Flowchart.......................................................................................33

6.5. Measuring......................................................................................37

7 Maintaining the product........................................................................41

8 Tips and assistance...............................................................................42

8.1. Accessories and spare parts .........................................................42

8.2. Questions and answers.................................................................42

Pos: 2 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\m od_1 173774719351_79.doc @ 292 @ 1

25

2 Safety and the environment

2 Safety and the environment

Pos: 3 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_1 173775252351_79.doc @ 346 @ 2

2.1. About this document

Pos: 4 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Ver wendung (Standard) @ 0\mod_1173775068554_79.doc @ 337 @ 5

Use

> Please read this documentation through carefully and

familiarize yourself with the product before putting it to use. Pay
particular attention to the safety instructions and warning advice
in order to prevent injuries and damage to the products.

> Keep this document to hand so that you can refer to it when

necessary.

> Hand this documentation on to any subsequent users of the

Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Sy mbole und Schreibkonventionen/Symbole und Schreibkon v. [testo622/623 @ 4\mod_1249373225894_79.doc @ 47075 @ 5

product.

Symbols and writing standards
Representa-

Explanation

tion

Warning advice, risk level according to the signal
word:

Warning! Serious physical injury may occur.
Caution! Slight physical injury or damage to the

equipment may occur.
> Implement the specified precautionary

measures.

Note: Basic or further information.

1. ...

2. ...

Action: more steps, the sequence must be
followed.

> ... Action: a step or an optional step.

- ... Result of an action.

Menu
[Set]

Element of the instrument or instrument display.

Control keys of the instrument.
... | ... Functions/paths within a menu.
“...” Example entries

26

Pos: 6 /TD/Überschriften/2.2 Sicherheit gewährlei s ten @ 0\mod_1173780783960_79.doc @ 366 @ 2

2.2. Ensure safety

Pos: 7 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Nicht mit Lösungsmitteln lagern @ 0\mod_11756923 75179_79.doc @ 583 @

> Do not store the product together with solvents. Do not use any

Pos: 8 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Nur in geschlossenen, trockenen Räumen betreiben @ 0\ mod_1186985797828_79.doc @ 2243 @

desiccants.

> Only use the device in closed, dry rooms and protect it from rain

Pos: 9 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Produkt bestimmungsgemäß verwenden @ 0\mod_11737 81261848_79.doc @ 386 @

and moisture.

> Only operate the product properly, for its intended purpose and

within the parameters specified in the technical data. Do not

Pos: 10 /TD/Überschriften/2.3 Umwelt schützen @ 0\mod_11 73780843645_79.doc @ 375 @ 2

2.3. Protecting the environment

Pos: 11 /TD/Sicherheit und Umwelt/Umwelt schützen/Akk us/Batterien entsorgen @ 0\mod_1175693637007_79.doc @ 619 @

use any force.

> Dispose of faulty rechargeable batteries/spent batteries in

Pos: 12 /TD/Sicherheit und Umwelt/Umwelt schützen/Pr odukt entsorgen @ 0\mod_1173780307072_79.doc @ 357 @

accordance with the valid legal specifications.

> At the end of its useful life, send the product to the separate

collection for electric and electronic devices (observe local

Pos: 13 /TD/Überschriften/3. Leistungsbeschrei bung @ 0\mod_1173774791554_79.doc @ 301 @ 1

3 Specifications

Pos: 14 /TD/Überschriften/3.2 Technische Daten @ 0\mod_ 1176211088437_79.doc @ 704 @ 2

3.1. Technical data

Pos: 15 /TD/Leistungsbeschreibung/Technische Dat en/testo 623 Technische Daten @ 3\mod_1241080825243_79. doc @ 32275 @

regulations) or return the product to Testo for disposal.

Characteristic Values

Parameters Temperature / Humidity
Units °C/°F

% RH, td, wb

Resolution Temperature: 0.1 °C

Humidity: 0.1 % RH

Measuring range Temperature: -10 to +60 °C

Humidity: 0 to 100 % RH (non-dewing)

Accuracy

Temperature:
± 0.4 K + 1 digit

Humidity:
±2 %RH + 1 digit at 25 °C (10 to 90 %),

±3 % RH rest of range
Measuring rate 20 s
Operating

-10 to +60 °C

temperature

3 Specifications

27

4 Product description

Characteristic Values

Storage

-20 to +60 °C

temperature
Battery type 4 x AA
Battery life at least 12 months
Housing material ABS
Protection class IP 30
Weight approx. 240 g (without batteries)
Dimensions
(LxWxH in mm)
Warranty

185x105x36
185x112x47 (mounting clip folded out)
24 months, warranty conditions: see

website www.testo.com/warranty

Pos: 16 /TD/Überschriften/4. Produktbeschreibung @ 0\ mod_1173774846679_79.doc @ 310 @ 1

4 Product description

Pos: 17 /TD/Überschriften/4.1 Übersicht @ 0\mod_1176 379946003_79.doc @ 733 @ 2

4.1. Overview

Pos: 18 /TD/Produktbeschreibung/Übersicht/t es to 623/testo 623 Bedienelemente @ 3\mod_1241078190938_7 9.doc @ 32254 @

EC Directive 2004/108/EC

28

① Keypad

Key Function

Display max. value
Display min. value
Select histogram for temperature or humidity

Key Function

Select time interval
Change settings / select bar
Change settings / select bar
Confirm settings
Cancel input
Acknowledging an alarm

4 Product description

Pos: 19 /TD/Überschriften/4.2 Grundlegende Eigensc haf ten @ 0\mod_1176380399692_79.doc @ 742 @ 2

② Sensors

③ Attachment device

④ Battery compartment and instrument interface

⑤ Mounting clip and wall fixture (integrated into housing)

29

5 First steps

4.2. Basic properties

Pos: 20 /TD/Produktbeschreibung/Grundlegende Eige nschaften/testo 622/testo 622 Stromversorgun g @ 3\ mod_1233922706909_79.doc @ 23763 @ 5

Power supply

The instrument is powered optionally by:

Pos: 21 /TD/Produktbeschreibung/Grundlegende Eige nschaften/testo 622/testo 622 Wandmontage @ 4\mod_12 5446 8245886_79.doc @ 50984 @ 5

• 4 batteries / rechargeable batteries, type AA

Wall mounting

Pos: 22 /TD/Überschriften/5. Erste Schritte @ 0\mod_117 3774895039_79.doc @ 319 @ 1

5 First steps

Pos: 23 /TD/Erste Schritte/testo 622/testo 622 Schut zfolie entfernen @ 3\mod_1233927965698_79.doc @ 23802 @ 5

The distance between the upper and lower drill hole is 63 mm.

Removing the protective film

Pos: 24 /TD/Erste Schritte/testo 622/testo 622 Batt er ie einlegen @ 3\mod_1233927372010_79.doc @ 23783 @ 5

> Remove the protective film from the display

Inserting batteries/rechargeable batteries

1. Open the battery compartment on the rear of the instrument.

2. Insert batteries/rechargeable batteries (observe the polarity!)

Pos: 25 /TD/Überschriften/6. Produkt verwenden @ 0\mod_ 1173774928554_79.doc @ 328 @ 1

3. Close the battery compartment.

30

6 Using the product

Pos: 26 /TD/Produkt verwenden/testo623/testo 623 I nbe triebnahme @ 4\mod_1254827956852_79.doc @ 51413 @ 2

6.1. Commissioning

The date and time must be set on commissioning.

Update date & time flashes activate Yes / deacti vate No activate Yes / deactivate No

1. Select the required function with [Set].

If no button is pressed > 30 sec, the testo 623 changes to
Measuring Mode. To perform additional settings, press and
hold [Set] for 2 sec.

> The adjustable parameter flashes.

2. Set values with [◄] or [►] and confirm entry with [Set] (for

settings, see following table).

To scroll rapidly forward and back in the respective menu,
press and hold [

◄ or ►].

Press [Esc] to cancel settings without saving them.
Hold [Set] down for 2 s to save previously set values and

leave the menu.

- Instrument returns to the display.

Display Function Setting option

DD.MM.YYYY flashes

Set date format

or

MM.DD.YYYY flashes

Year flashes Set year 2009 - 2099
Month flashes Set month 01 - 12
Day flashes Set day 01 - 31

24H or 12H (AM/PM)

Set time format 24h/12h

flash
Hour flashes Set hour value 00 - 23 or 01 - 12
Minute flashes Set minute value 00 - 59
Second flashes Set second va lue 00 - 59

°C flashes Set unit for

temperature

If the power supply is interrupted the settings are being
saved for at least 3 min.

6 Using the product

DD.MM.YYYY = day,

month, year

MM.DD.YYYY =

month, day, year

°C/°F

31

6 Using the product

Pos: 27 /TD/Produkt verwenden/testo623/testo 623 Grenzwerte einstellen @ 4\mod_1254828443945_79.doc @ 51445 @ 255

6.2. Setting the limits

Temperature

When changing the temperature unit from °C to °F, the set limit
values are converted

Humidity

When changing the humidity unit (%, td, wb), the set limit values
are not converted. The limit values must be reset via the Setup

Pos: 28 /TD/Produkt verwenden/testo623/testo 623 Ei ns tellungen vornehmen neu @ 4\mod_1248956306675_79.doc @ 46623 @ 2

3.

menu.

6.3. Performing settings

1. Press and hold [Set] for 2 s.
> Display flashes.

2. Select the required function with [Set].
> The adjustable parameter flashes.
3 Set values with [

settings, see following table).

To scroll rapidly forward and back, press and hold [◄ or

►].

Press [Esc] to cancel settings without saving them.
Hold [Set] down for 2 s to save previously set values and

return to the current reading display.
If the entire Setup menu is run through, the settings made

are automatically stored.
If no key is pressed within 30 s, the screen reverts to the

current reading display automatically. No settings are
saved.

- Instrument changes to the next display function

◄] or [►] and confirm entry with [Set] (for

32

Pos: 29 /TD/Produkt verwenden/testo623/testo 623 Ab lauf_Ablaufdiagramm @ 4\mod_1254828714890_79.doc @ 51477 @ 2

6.4. Flowchart

6 Using the product

A detailed description of the points , , , , ,  can be
found on the following pages.

33

6 Using the product

No. Display Function

Activate or
deactivate display
for upper
temperature limit
alarm

Set value for upper
temperature limit
alarm

Activate or
deactivate display
for lower
temperature limit
alarm

Set value for lower
temperature limit
alarm

Activate or
deactivate display
for upper humidity
limit alarm

Set value for upper
humidity limit alarm

Activate or
deactivate display
for lower humidity
limit alarm

Set value for lower
humidity limit alarm

Activate or
deactivate
calibration reminder
function

①

②

and °C/°F

light up, ON or

OFF flashes

Only if ON is
selected

Upper limit
value flashes

and °C/°F

light up, ON or

OFF flashes

Only if ON is
selected

Lower limit
value flashes

and % light

up, ON or OFF
flashes

Only if ON is
selected

Upper limit
value flashes

and % light

up, ON or OFF
flashes

Only if ON is
selected

Lower limit
value flashes

Calibration!

lights up,

ON or OFF

flashes

Setting
option/value

Deactivate: OFF
Activate: ON

-

Deactivate: OFF
Activate: ON

-

Deactivate: OFF
Activate: ON

-

Deactivate: OFF
Activate: ON

-

Deactivate: OFF
Activate: ON

34

6 Using the product

No. Display Function

Only if ON is
selected

Calibration!

lights up,
Year flashes
Only if ON is

selected

Calibration!

lights up,
Month flashes

Reset Memory

flashes

Set year 2009 - 2099

Set month 01 - 12

Deleting memory

③

④

Update date &
time? lights up,
No flashes

Only if Yes is
selected

DD.MM.YYYY

flashes
or

MM.DD.YYYY

flashes
Only if Yes is

selected
Year flashes
Only if Yes is

selected
Month flashes
Only if Yes is

selected
Day flashes

Set date and time
No change

Set date format

Set year

Set month

Set day

Setting
option/value

Deactivate: OFF
Activate: ON

Select Yes

Select No

DD.MM.YYYY =

day, month, year

MM.DD.YYYY =

month, day, year

2009 - 2099

01 - 12

01 - 31

35

6 Using the product

No. Display Function

Only if Yes is
selected

24H or 12H
(AM/PM) flash

Only if Yes is
selected

Hour flashes
Only if Yes is

selected
Minute flashes
Only if Yes is

selected
Second flashes

°C flashes Set unit for

Set time format

Set hour value

Set minute value

Set second value

temperature

⑤

% flashes

Set unit for humidity

Setting
option/value

24H/12H

00 - 23 or 01 - 12

00 - 59

00 - 59

°C/°F

%, td, wb

36

6 Using the product

No. Display Function

Manual Scale

or Auto Scale

⑥

flashes
Only if Manual

Scale is

selected:

Manual Scale

and upper limit
value flash

Only if Manual

Scale is

selected:

Manual Scale

and lower limit
value flash

If the power supply is interrupted the settings are being
saved for at least 3 min.

Pos: 30 /TD/Überschriften/6.3 Messungen durchführ en @ 0\mod_1184584650078_79.doc @ 1872 @ 2

6.5. Measuring

Pos: 31 /TD/Produkt verwenden/testo623/testo 623- Fun ktionen @ 3\mod_1241426519726_79.doc @ 32436 @ 5555555

With max./min., the time that it occurred and the
corresponding value (°C/% RH) is shown.

Choose between
automatic and
manual scaling

Set value for upper
limit

Set value for lower
limit

Setting
option/value

Manual Scale or
Auto Scale

-

-

Displaying max. values

> Press [Max].
If Max. flashes, the past max. values can be viewed with [

◄] or

[►].

If the max. temperature value is shown, press [
display the max. humidity value.

] to

If the [Max] key is not pressed for > 5 min, the screen
automatically reverts to the current display

37

6 Using the product

Displaying min. values

> Press [Min].
If Min. flashes, the past min. values can be viewed with [

[►].

◄] or

If the min. temperature value is shown, press [
display the min. humidity value.

] to

If the [Min] key is not pressed for > 5 min, the screen
automatically reverts to the current display

Histogram

① Bar

② Bar segment

38

③ Time interval

④ Lower display value

⑤ Displayed unit (temperature or humidity)

⑥ Upper display value

6 Using the product

⑦ Manual Scale:

Manually set upper and lower limit values that do not change.

Auto Scale:

The auto scale is calculated in such a way that all shown
readings lie within the scale.

• Upon changing the scaling, the upper and lower display
value and the Auto Scale symbol flash.

• The histogram shows 12 bars each of 20 segments.

◦ With Manual Scale:

The lowest bar element of a bar flashes:
The measured value is below the lower display value.

◦ The uppermost bar element flashes:

The measured value is above the upper display limit.

Displaying the humidity/temperature profile

To change the profile between humidity and temperature:
> Press [ ].

Setting the time axis of the histogram

To set the time axis:
> Press [

►―◄ ].

The time axis can be set to 5 different time

intervals.

Time display per

Histogram total time

bar

5 min
10 min
1 h
2 h
24 h

1 h
2 h
12 h
24 h
12 days

39

6 Using the product

Displaying the values of a bar

To display the mean reading:
> Press [

- The selected bar or bar element flashes and the relevant

To display the max. temperature value and max. humidity value:
> Press [Max]
To display the min. temperature value and min. humidity value:

> Press [Min].

Acknowledging an alarm

Alarm was triggered:

- LED flashes

- The reading that was exceeded or undershot flashes
To clear an alarm:
> Press [Alarm].

- Alarm is cleared

Pos: 32 /TD/Überschriften/7. Produkt instand halte n @ 0\ mod_1173789831362_79.doc @ 397 @ 1

◄] or [►]

readings, start time and start date are displayed.

With the alarm activated and a change to the setup menu,
the current alarm is acknowledged.

40

7 Maintaining the product

Pos: 33 /TD/Produkt instand halten/testo 622/testo 6 22 B a tteriewechsel @ 3\mod_1235383272827_79.doc @ 26544 @ 5

Changing batteries/rechargeable batteries

CAUTION

Incorrectly inserted batteries / rechargeable batteries can
damage the instrument!

> Observe the polarity when inserting the batteries /

rechargeable batteries.

1. Open the battery compartment on the rear of the instrument.

2. Remove spent batteries / rechargeable batteries from the
battery compartment and insert new batteries / rechargeable
batteries (type AA)

- Instrument turns on automatically.

3. Close the battery compartment.

If the power supply is interrupted the settings are being
saved for at least 3 min.

If the instrument is not used over a longer period, the
batteries/rechargeable batteries should be removed from
the instrument to prevent damage to the instrument and the

Pos: 34 /TD/Produkt instand halten/testo 622/623/ Gerät reinigen @ 4\mod_1254831615946_79.doc @ 51542 @ 5

batteries/rechargeable batteries.

7 Maintaining the product

Cleaning the instrument

> If the housing of the instrument is dirty, clean it with a damp

cloth.

Do not use any aggressive cleaning agents or solvents! Weak
household cleaning agents or soap suds can be used.

Do not clean the instrument with compressed air, otherwise

Pos: 35 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_11 7378 9887985_79.doc @ 406 @ 1

41

the sensor may be damaged.

8 Tips and assistance

8 Tips and assistance

Pos: 36 /TD/Überschriften/8.2 Zubehör und Ersatztei le @ 0\mod_1177402058734_79.doc @ 1102 @ 2

8.1. Accessories and spare parts

Pos: 37 /TD/Tipps und Hilfe/Zubehör und Ersatzteile/Er satzteile testo 622/623 @ 4\mod_1248869120355_79. doc @ 46473 @

Description Article no.

Calibration and adjustment software incl.
USB cable

DKD humidity calibration certificate,
electronic hygrometer; calibration points

11.3 % RH and 75.3 % RH at 25 °C
ISO humidity calibration certificate, calibration

points 11.3 % RH and 75.3 % RH at 25 °C

Pos: 38 /TD/Überschriften/8.1 Fragen und Antworten @ 0\ mo d_11 77402017078_79.doc @ 1093 @ 2

8.2. Questions and answers

Pos: 39 /TD/Tipps und Hilfe/Fragen und Antworten/testo 62 2 Fragen un d Antworten @ 4\mod_1254486946825_79.doc @ 51139 @

Question Possible causes

=== Ende der Liste für Textmarke Inhalt ===

Instrument displays LO
Instrument displays HI

Below -20 °C
Above +70 °C

If we could not answer your question, please contact your dealer or
Testo Customer Service. For contact details see the rear side of
this document or the web page www.testo.com/service-contact

0554 6230

0520 0206

0520 0006

42

testo 623
Enregistreur de confort ambiant

Mode d’emploi

44

1 Sommaire

Pos: 1 /TD/Überschriften/1. Inhalt @ 0\mod_11775878 1707 0_79.doc @ 1243 @ 1

1 Sommaire

1 Sommaire ...............................................................................................45

2 Sécurité et environnement....................................................................46

2.1. Concernant ce document ..............................................................46

2.2. Garantie de sécurité......................................................................47

2.3. Protection de l’environnement.......................................................47

3 Spécifications ........................................................................................47

3.1. Caractéristiques techniqes ............................................................47

4 Description du produit..........................................................................48

4.1. Vue d’ensemble.............................................................................48

4.2. Propriétés de base ........................................................................50

5 Premières étapes...................................................................................50

6 Utilisation du produit.............................................................................51

6.1. Mise en service..............................................................................51

6.2. Paramétrage des limites................................................................52

6.3. Paramétrages................................................................................52

6.4. Diagramme....................................................................................53

6.5. Mesure ..........................................................................................58

7 Entretien du produit ..............................................................................62

8 Conseils et dépannage..........................................................................63

8.1. Accessoires et pièces de rechange...............................................63

8.2. Questions et réponses...................................................................63

Pos: 2 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\m od_1 173774719351_79.doc @ 292 @ 1

45

2 Sécurité et environnement

2 Sécurité et environnement

Pos: 3 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_11737 75252351_79.doc @ 346 @ 2

2.1. Concernant ce document

Pos: 4 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Ver wendung (Standard) @ 0\mod_1173775068554_79.doc @ 337 @ 5

Utilisation

> Veuillez lire attentivement ce document et familiarisez-vous

avec le maniement du produit avant de l'utiliser. Accordez une
attention particulière aux consignes de sécurité et mises en
gardes afin d’éviter tout dommage corporel et matériel.

> Maintenez ce document à portée de main afin de pouvoir y

recourir si nécessaire.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Sy mbole und Schreibkonventionen/Symbole und Schreibkon v. [testo622/623 @ 4\mod_1249373225894_79.doc @ 47075 @ 5

> Remettez cette notice aux utilisateurs ultérieurs de cet appareil.

Symboles et règles d’écriture
Représenta-

Explication

tion

Mises en garde, niveau de risque selon le
signal :

Mise en garde ! Risque de graves blessures.
Avertissement ! Risque de blessures légères

ou de dommages matériels.
> Prise en compte des mesures de sécurité

spécifiées.

Note : information basique ou détaillée.

1. ...

2. ...

Action : plusieurs étapes ; il est important de
respecter la séquence.

> ... Action : une étape ou une étape facultative.

- ... Résultat d’une action

Menu
[Set]

Elément de l’appareil ou affichage de l’appareil.

Clés de contrôle de l’appareil.
... | ... Fonctions / chemins à l’intérieur du menu.
“...” Exemple d’entrées.

46

Pos: 6 /TD/Überschriften/2.2 Sicherheit gewährlei s ten @ 0\mod_1173780783960_79.doc @ 366 @ 2

2.2. Garantie de sécurité

Pos: 7 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Nicht mit Lösungsmitteln lagern @ 0\mod_11756923 75179_79.doc @ 583 @

> Ne stockez pas le produit conjointement avec des solvants.

Pos: 8 /TD/Sicherheit und Umwelt/Sicherheit gewährlei s ten/Nur in geschlossenen, trockenen Räumen betreiben @ 0\ mod_1186985797828_79.doc @ 2243 @

N’utilisez aucun agent dessiccatif.

> Utilisez uniquement l’appareil dans des pièces fermées et

Pos: 9 /TD/Sicherheit und Umwelt/Sicherheit gewährleis ten/Produkt bestimmungsgemäß verwenden @ 0\mod_11737 81261848_79.doc @ 386 @

sèches ; protégez-le de la pluie et de l’humidité.

> Utilisez toujours le produit conformément à l'usage prévu et

dans les limites des caractéristiques techniques. Ne faites pas

Pos: 10 /TD/Überschriften/2.3 Umwelt schützen @ 0\mod_11 73780843645_79.doc @ 375 @ 2

2.3. Protection de l’environnement

Pos: 11 /TD/Sicherheit und Umwelt/Umwelt schützen/Akk us/ Batterien entsorgen @ 0\mod_1175693637007_79.doc @ 619 @

usage de la force.

> Eliminez les accus défectueux / les piles vides conformément

Pos: 12 /TD/Sicherheit und Umwelt/Umwelt schützen/Pr oduk t entsorgen @ 0\mod_1173780307072_79.doc @ 357 @

aux spécifications légales en vigueur.

> Au terme de sa durée d’utilisation, déposez le produit aux

endroits spécifiques pour les appareils électriques ou
électroniques (conformément aux règles locales) ou retournez

Pos: 13 /TD/Überschriften/3. Leistungsbeschrei bung @ 0\mod_1173774791554_79.doc @ 301 @ 1

3 Spécifications

Pos: 14 /TD/Überschriften/3.2 Technische Daten @ 0\mod_ 1176211088437_79.doc @ 704 @ 2

le produit à Testo à des fins d’élimination.

3 Spécifications

3.1. Caractéristiques techniques

Pos: 15 /TD/Leistungsbeschreibung/Technische Dat en/testo 623 Technische Daten @ 3\mod_1241080825243_79. doc @ 32275 @

Caractéristiques Valeurs
Paramètres Température / humidité
Unités °C/°F

% HR, td, wb

Résolution Température : 0.1 °C

Humidité : 0.1 % HR

Etendue de mesure Température : -10 à +60 °C

Humidité : 0 à 100% HR (sans
condensation)

Précision

Température :
± 0.4 K + 1 digit

Humidité :
±2 %HR + 1 digit à 25 °C (10 à 90 %),
±3 % HR reste de l’étendue

Taux de mesure 20 s

47

4 Description du produit

Caractéristiques Valeurs
Température

-10 à +60 °C

d’utilisation
Température de

-20 à +60 °C

stockage
Type de pile 4 x AA
Durée de vie des

Au moins 12 mois

piles
Matière du boîtier ABS
Type de protection IP 30
Poids Env. 240 g (sans les piles)
Dimensions
(L x l x H en mm)
Garantie

185x105x36
185x112x47 (clip de fixation dépliable)
24 mois, conditions de garantie : Cf. site

web www.testo.com/warranty

Pos: 16 /TD/Überschriften/4. Produktbeschreibung @ 0\ mod_1173774846679_79.doc @ 310 @ 1

4 Description du produit

Pos: 17 /TD/Überschriften/4.1 Übersicht @ 0\mod_1176 379946003_79.doc @ 733 @ 2

Directive CE 2004/108/CE

4.1. Vue d’ensemble

Pos: 18 /TD/Produktbeschreibung/Übersicht/t es to 623/testo 623 Bedienelemente @ 3\mod_1241078190938_7 9.doc @ 32254 @

① Clavier

48

Touche Fonction

Affichage de la valeur maximale
Affichage de la valeur minimale
Sélection de l’histogramme pour la température ou

l’humidité
Sélection de l’intervalle de temps
Modification des réglages / bar de sélection
Modification des réglages / bar de sélection
Confirmation des réglages
Annulation des entrées
Accusé de réception d’une alarme

4 Description du produit

Pos: 19 /TD/Überschriften/4.2 Grundlegende Eigenschaf ten @ 0\mod_1176380399692_79.doc @ 742 @ 2

② Capteurs

③ Dispositif de fixation

④ Compartiment des piles et interface de l’appareil

⑤ Clip de fixation et fixation murale (intégrée dans le boîtier)

49

5 Premières étapes

4.2. Propriétés de base

Pos: 20 /TD/Produktbeschreibung/Grundlegende Eige nsc haften/testo 622/testo 622 Stromversorgung @ 3\ mod_ 1233 922706909_79.doc @ 23763 @ 5

Alimentation électrique

En option, alimentation de l’appareil :

Pos: 21 /TD/Produktbeschreibung/Grundlegende Eige nsc haften/testo 622/testo 622 Wandmontage @ 4\mod_125446 8245886_79.doc @ 50984 @ 5

• 4 piles / piles rechargeables, type AA

Fixation murale

La distance entre le trou de sonde inférieur et supérieur est de 63

Pos: 22 /TD/Überschriften/5. Erste Schritte @ 0\mod_117 377 4895039_79.doc @ 319 @ 1

5 Premières étapes

Pos: 23 /TD/Erste Schritte/testo 622/testo 622 Schutzf olie entfernen @ 3\mod_1233927965698_79.doc @ 23802 @ 5

mm.

Retirer le film de protection

Pos: 24 /TD/Erste Schritte/testo 622/testo 622 Batt er ie einlegen @ 3\mod_1233927372010_79.doc @ 23783 @ 5

> Retirez le film de protection de l’écran.

Insérez des piles / piles rechargeables

1. Ouvrez le compartiment à piles à l’arrière de l’appareil.

2. Insérez des accus / piles rechargeables (attention à la polarité !)

Pos: 25 /TD/Überschriften/6. Produkt verwenden @ 0\mod_ 1173774928554_79.doc @ 328 @ 1

3. Fermez le compartiment à piles.

50

6 Utilisation du produit

Pos: 26 /TD/Produkt verwenden/testo623/testo 623 I nbe triebnahme @ 4\mod_1254827956852_79.doc @ 51413 @ 2

6.1. Mise en service

La date et l’heure doivent être configurées.

1. Sélectionnez la fonction requise via [Set].
Si vous n’appuyez sur aucun bouton pendant plus de 30

secondes, le testo 623 passe en mode de mesure. Pour
effectuer des réglages supplémentaires, maintenez la
touche [Set] appuyée pendant deux secondes.

> Les paramètres de réglage clignotent.

2. Paramétrez les valeurs à l’aide de [[

les entrées en appuyant sur [Set] (pour les réglages, cf. tableau
suivant).

Pour feuilleter rapidement dans le menu respectif,
maintenez la touche [◄ ou ►] enfoncée

Appuyez sur [Esc] pour annuler les réglages sans les
sauvegarder.

Maintenez la touche [Set] enfoncée pendant deux
secondes pour enregistrer les valeurs réglées
précédemment et quitter le menu.

- L’appareil retourne à l’affichage.

Ecran Fonction Option de réglage

DD.MM.YYYY clignote

ou

Réglage du
format de la date

MM.DD.YYYY clignote

« Year » clignote

Réglage de

l’année
« Month » clignote Réglage du mois 01 - 12
« Day » clignote Réglage du j our 01 - 31

24H ou 12H (AM/PM)

clignote
« Hour » clignote

Réglage du

format de l’heure

Réglage de

l’heure
« Minute » clignote

Réglage des

minutes

6 Utilisation du produit

◄] ou [►] et confirmez

DD.MM.YYYY = jour,

mois, année

MM.DD.YYYY = mois,

jour, année
2009 - 2099

24h/12h

00 - 23 ou 01 - 12

00 - 59

51

6 Utilisation du produit

Ecran Fonction Option de réglage
« Second » clignote

Réglage des
secondes

°C clignote Réglage de l’unité

pour la
température

Update date & time flashes activate Yes / deacti vate No activate Yes / deactivate No

En cas d’interruption de l’alimentation électrique, les

Pos: 27 /TD/Produkt verwenden/testo623/testo 623 Grenz werte einstellen @ 4\mod_1254828443945_79.doc @ 51445 @ 255

réglages sont sauvegardés pendant au moins 3 minutes.

6.2. Paramétrage des limites

Température

Si vous changez l’unité de température de °C à °F, les valeurs
limites réglées sont converties.

Humidité

Si vous changez l’unité d’humidité (%, td, wb), les valeurs limites
réglées ne sont pas converties. Les valeurs limites doivent être

Pos: 28 /TD/Produkt verwenden/testo623/testo 623 Eins tellungen vornehmen neu @ 4\mod_1248956306675_79.doc @ 46623 @ 2

3.

réinitialisées via le menu de configuration (setup).

6.3. Paramétrages

1. Maintenez la touche [Set] enfoncée pendant deux secondes.
> L’écran clignote.

2. Sélectionnez la fonction requise via [Set].
> Les paramètres de réglage clignotent.
3 Paramétrez les valeurs à l’aide de [

entrées en appuyant sur [Set] (pour les réglages, cf. tableau
suivant).

Pour feuilleter rapidement dans le menu, maintenez la
touche [◄ ou ►] enfoncée

Appuyez sur [Esc] pour annuler les réglages sans les
sauvegarder.

Maintenez la touche [Set] enfoncée pendant deux
secondes pour enregistrer les valeurs réglées
précédemment et retourner à l’affichage des données
actuelles.

00 - 59

°C/°F

◄] ou [►] et confirmez les

52

Si vous n’appuyez sur aucune touche dans les 30
secondes, l’écran retourne automatiquement à l’affichage

Pos: 29 /TD/Produkt verwenden/testo623/testo 623 Ab lauf_Ablaufdiagramm @ 4\mod_1254828714890_79.doc @ 51477 @ 2

6.4. Diagramme

des données actuelles. Aucun réglage n’est sauvegardé.

- L’appareil passe à la fonction d’affichage suivante.

6 Utilisation du produit

Vous trouverez une description détaillée des points , , ,

, ,  aux pages suivantes.

53

6 Utilisation du produit

N° Ecran Fonction

Activation ou
désactivation de
l’écran pour la limite
supérieure de
température
(alarme)

Réglage de la
valeur pour la limite
supérieure de
température
(alarme)

Activation ou
désactivation de
l’écran pour la limite
inférieure de
température
(alarme)

Réglage de la
valeur pour la limite
inférieure de
température
(alarme)

Activation ou
désactivation de
l’écran pour la limite
supérieure
d’humidité (alarme)

Réglage de la
valeur pour la limite
supérieure
d’humidité (alarme)

Activation ou
désactivation de
l’écran pour la limite
inférieure
d’humidité (alarme)

①

et °C/°F

s’allument, ON
ou OFF clignote

Si seulement

ON est

sélectionné,
la valeur limite

supérieure
clignote

et °C/°F

s’allument, ON
ou OFF clignote

Si seulement

ON est

sélectionné,
la valeur limite

inférieure
clignote

et %

s’allument, ON
ou OFF clignote

Si seulement

ON est

sélectionné,
la valeur limite

supérieure
clignote

et %

s’allument, ON
ou OFF clignote

Option de réglage /
valeur

Désactiver : OFF
Activer : ON

-

Désactiver : OFF
Activer : ON

-

Désactiver : OFF
Activer : ON

-

Désactiver : OFF
Activer : ON

54

6 Utilisation du produit

N° Ecran Fonction

Si seulement

ON est

sélectionné,
la valeur limite

inférieure
clignote

Calibration!

s’allume,

②

ON ou OFF

clignote

Si seulement

ON est

sélectionné,

Calibration!

s’allume,
« Year»

clignote

Si seulement

ON est

sélectionné,

Calibration!

s’allume,
« Month »

clignote

Reset Memory

clignote

Réglage de la
valeur pour la limite
inférieure
d’humidité (alarme)

Activation ou
désactivation de la
fonction de rappel
de l’étalonnage

Réglage de l’année 2009 - 2099

Réglage du mois 01 - 12

Suppression de la
mémoire

③

Option de réglage /
valeur

-

Désactiver : OFF
Activer : ON

Désactiver : OFF
Activer : ON

Update date &
time? s'allume,

④

No clignote

55

Réglage de la date
et de l’heure

Aucun changement

Sélectionner Yes

Sélectionner No

6 Utilisation du produit

N° Ecran Fonction

Si seulement

Yes est

sélectionné,

DD.MM.YYYY

clignote
ou

MM.DD.YYYY

clignote
Si seulement

Yes est

sélectionné,
« Year »

clignote
Si seulement

Yes est

sélectionné,
« Month »

clignote
Si seulement

Yes est

sélectionné,
« Day » clignote
Si seulement

Yes est

sélectionné,

24H ou 12H
(AM/PM)

clignote
Si seulement

Yes est

sélectionné,
« Hour »

clignote
Si seulement

Yes est

sélectionné,
« Minute »

clignote

Réglage du format
de la date

Réglage de l’année

Réglage du mois

Réglage du jour

Réglage du format
de l’heure

Réglage de l’heure

Réglage des
minutes

Option de réglage /
valeur

DD.MM.YYYY =

jour, mois, année

MM.DD.YYYY =

mois, jour, année

2009 - 2099

01 - 12

01 - 31

24h/12h

00 - 23 ou 01 - 12

00 - 59

56

6 Utilisation du produit

Pos: 30 /TD/Überschriften/6.3 Messungen durchführ en @ 0\mod_1184584650078_79.doc @ 1872 @ 2

N° Ecran Fonction

Si seulement

Yes est

sélectionné,
« Second »

clignote

°C clignote Réglage de l’unité

Réglage des
secondes

pour la température

Option de réglage /
valeur

00 - 59

°C/°F

⑤

% clignote Réglage de l’unité

Manual Scale

ou Auto Scale

⑥

clignote

Si seulement

Manual Scale

est sélectionné :

Manual Scale

et la valeur
limite supérieure
clignotent

Si seulement

Manual Scale

est sélectionné :

Manual Scale

et la valeur
limite inférieure
clignotent

En cas d’interruption de l’alimentation électrique, les
réglages sont sauvegardés pendant au moins 3 minutes.

pour l’humidité
Sélection entre

l’échelle
automatique et
manuelle

Réglage de la
valeur pour la limite
supérieure

Réglage de la
valeur pour la limite
inférieure

%, td, wb

Manual Scale ou
Auto Scale

-

-

57

6 Utilisation du produit

6.5. Mesure

Pos: 31 /TD/Produkt verwenden/testo623/testo 623-Fun ktionen @ 3\mod_1241426519726_79.doc @ 32436 @ 5555555

Avec max. / min., l’heure à laquelle la mesure a été réalisée
et la valeur correspondante (°C/% HR) sont affichées.

Affichage des valeurs maximales

> Appuyez sur [Max].
Si Max. clignote, les valeurs max. passées peuvent être visualisées

à l’aide de [

◄] ou [►].

Si la valeur de température max. est indiquée, appuyez sur

[ ] pour afficher la valeur d’humidité max.

Si vous n’appuyez pas sur la touche Max] pendant plus de
5 minutes, l’écran retourne automatiquement à l’affichage
des données actuelles.

Affichage des valeurs minimales

> Appuyez sur [Min].
Si Min. clignote, les valeurs min. passées peuvent être visualisées

à l’aide de [

◄] ou [►].

Si la valeur de température min. est indiquée, appuyez sur

[ ] pour afficher la valeur d’humidité min.

Si vous n’appuyez pas sur la touche [Min] pendant plus de
5 minutes, l’écran retourne automatiquement à l’affichage
des données actuelles.

58

6 Utilisation du produit

Histogramme

① Barre

② Segment d’une barre

③ Intervalle de temps

④ Valeur d’affichage inférieure

⑤ Unité affichée (température ou humidité)

⑥ Valeur d’affichage supérieure

⑦ Echelle manuelle :

Réglage manuel des valeurs limites supérieures et inférieures
qui ne changent pas.

Echelle automatique :

L’échelle automatique est calculée de manière à ce que tous
les résultats affichés se situent à l'intérieur de l'échelle.

59

6 Utilisation du produit

Affichage des profils humidité / température

Pour modifier les profils entre l’humidité et la température :
> Appuyez sur [ ].

Réglage de l’axe de temps de l’histogramme

Pour régler l'axe de temps :
> Appuyez sur [
L’axe de temps peut être réglé à cinq intervalles différents.

Affichage du
temps par barre

5 min.
10 min.
1 h
2 h
24 h

• Lors du changement d’échelle, la valeur d’affichage

supérieure et inférieure et le symbole Auto Scale
clignotent.

• L’histogramme affiche 12 barres de 20 segments

chacune.

◦ Avec Manual Scale :

L’élément le plus bas d’une barre clignote :
La valeur mesurée se situe au-dessous de la valeur
d’affichage inférieure.

◦ L’élément le plus haut de la barre clignote :

La valeur mesurée se situe au-dessus de la valeur
d’affichage inférieure.

►―◄ ].

Temps total de l’histogramme

1 h
2 h
12 h
24 h
12 jours

60

Pos: 32 /TD/Überschriften/7. Produkt instand halte n @ 0\ mod_1173789831362_79.doc @ 397 @ 1

6 Utilisation du produit

Affichage des valeurs d’une barre

Pour afficher la valeur moyenne :
> Appuyez sur [

◄] ou [►].

- La barre sélectionnée ou l’élément de la barre clignote et les
valeurs pertinentes, l’heure et la date du début s’affichent.

Pour afficher la valeur de température max. et la valeur de
l’humidité max.

> Appuyez sur [Max].
Pour afficher la valeur de température min. et la valeur de

l’humidité min.
> Appuyez sur [Min].

Accusé de réception d’une alarme

L’alarme a été déclenchée :

- Le voyant LED clignote.

- La valeur supérieure ou inférieure clignote.

Pour annuler une alarme:
> Appuyez sur [Alarm].

- L’alarme est annulée.

Avec l’alarme activée et une modification au menu de
configuration (setup), l’alarme actuelle est reconnue.

61

7 Entretien du produit

7 Entretien du produit

Pos: 33 /TD/Produkt instand halten/testo 622/testo 6 22 B a tteriewechsel @ 3\mod_1235383272827_79.doc @ 26544 @ 5

Changement des accus / piles rechargeables
AVERTISSEMENT
Des accus / piles rechargeables mal insérés peuvent

endommager l’appareil.

> Respectez la polarité lorsque vous insérez les accus / piles

rechargeables.

1. Ouvrez le compartiment à piles à l’arrière de l’appareil.

2. Retirez les accus / piles rechargeables usagés du compartiment

à piles et insérez les nouveaux accus / piles rechargeables
(type AA).

- L’appareil s’allume automatiquement.

3. Fermez le compartiment à piles.

En cas d’interruption de l’alimentation électrique, les
réglages sont sauvegardés pendant au moins 3 minutes.

Si l'appareil n’est pas utilisé durant une période prolongée,
il convient de retirer les accus / piles rechargeables de
l’appareil pour éviter d’endommager l’appareil et les accus /

Pos: 34 /TD/Produkt instand halten/testo 622/623/Gerät r einigen @ 4\mod_1254831615946_79.doc @ 51542 @ 5

piles rechargeables.

Pos: 35 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_11 7378 9887985_79.doc @ 406 @ 1

62

Nettoyage de l’appareil

> Si le boîtier de l'appareil est sale, vous pouvez le nettoyer avec

un linge humide.

N'utilisez pas de solvants ni de produits de nettoyage agressifs !
Vous pouvez utiliser du savon ou des produits de nettoyages
ménagers légers.

Ne nettoyez pas l’appareil à l'air comprimé au risque
d'endommager le capteur.

8 Conseils et dépannage

8 Conseils et dépannage

Pos: 36 /TD/Überschriften/8.2 Zubehör und Ersatztei le @ 0\ mod_1177402058734_79.doc @ 1102 @ 2

8.1. Accessoires et pièces de rechange

Pos: 37 /TD/Tipps und Hilfe/Zubehör und Ersatzteile/Ersa tzteile testo 622/623 @ 4\mod_1248869120355_79.doc @ 46473 @

Description Article n°
Logiciel d’étalonnage et de configuration, incl.

0554 6230

câble USB
Certificat d’étalonnage humidité DKD,

0520 0206

hygromètre électronique, points d’étalonnage

11.3 % HR et 75.3 % RH à 25 °C

Certificat d’étalonnage humidité ISO, points

0520 0006
d’étalonnage 11.3 % HR et 75.3 % RH à
25 °C

Pos: 38 /TD/Überschriften/8.1 Fragen und Antworten @ 0\mod_11 77402017078_79.doc @ 1093 @ 2

8.2. Questions et réponses

Pos: 39 /TD/Tipps und Hilfe/Fragen und Antworten/testo 62 2 Fragen un d Antworten @ 4\mod_1254486946825_79.doc @ 51139 @

Question Causes possibles

=== Ende der Liste für Textmarke Inhalt ===

L’appareil affiche LO
L’appareil affiche HI

Au-dessous de -20 °C
Au-dessus de +70 °C

Au cas où nous n'aurions pu répondre à votre question : Veuillez
vous adresser à votre revendeur ou au SAV de Testo. Les
coordonnées figurent au dos de ce document ou sur internet à
l'adresse www.testo.com/service-contact.

63

64

testo 623
Registrador de Condiciones Ambientales

Manual de instrucciones

66

1 Índice

Pos: 1 /TD/Überschriften/1. Inhalt @ 0\mod_11775878 1707 0_79.doc @ 1243 @ 1

1 Índice

1 Índice......................................................................................................67

2 Seguridad y eliminación .......................................................................68

2.1. Acerca del manual.........................................................................68

2.2. Evitar daños personales/daños al producto...................................69

2.3. Protección del medio ambiente .....................................................69

3 Especificaciones....................................................................................69

3.1. Datos técnicos...............................................................................69

4 Descripción del producto .....................................................................71

4.1. Visión global..................................................................................71

4.2. Características básicas .................................................................73

5 Primeros pasos......................................................................................73

6 Utilización del producto........................................................................74

6.1. Operaciones previas al uso...........................................................74

6.2. Ajuste de límites............................................................................75

6.3. Configuraciones.............................................................................75

6.4. Esquema de funcionamiento.........................................................76

6.5. Mediciones ....................................................................................80

7 Mantenimiento del producto.................................................................84

8 Consejos y ayuda..................................................................................85

8.1. Accesorios y repuestos .................................................................85

8.2. Mensajes de error..........................................................................85

Pos: 2 /TD/Überschriften/2. Sicherheit und Umwelt @ 0\m od_1 173774719351_79.doc @ 292 @ 1

67

2 Seguridad y eliminación

2 Seguridad y eliminación

Pos: 3 /TD/Überschriften/2.1 Zu diesem Dokument @ 0\mod_1 173775252351_79.doc @ 346 @ 2

2.1. Acerca del manual

Pos: 4 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Ver wendung (Standard) @ 0\mod_1173775068554_79.doc @ 337 @ 5

Uso

> Lea atentamente este manual y familiarícese con el manejo del

producto antes de su uso. Preste atención a las indicaciones de
seguridad para prevenir lesiones y daños al producto.

> Tenga este manual a mano de forma que le resulte fácil

consultarlo cuando sea necesario.

Pos: 5 /TD/Sicherheit und Umwelt/Zu diesem Dokument/Sy mbole und Schreibkonventionen/Symbole und Schreibkon v. [testo622/623 @ 4\mod_1249373225894_79.doc @ 47075 @ 5

> Entregue el manual a posteriores usuarios del producto.

Convenciones
Símbolo Significado

Señal de advertencia, el nivel de riesgo viene
determinado por la palabra:

¡Peligro! Riesgo de daños físicos importantes.
¡Precaución! Riesgo de daños físicos leves o

daños al producto.
> Se deben tomar las medidas preventivas

necesarias.

Nota: información importante o adicional.

1. ...

Pasos numerados: respetar el orden marcado.

2. ...

> ... Acción: paso o acción adicional.

- ... Resultado de una acción.

Menu
[Set]

Elementos en el visualizador del instrumento.

Teclas del instrumento.
... | ... Funciones/rutas dentro de un menú.
“...” Ejemplos

68

3 Especificaciones

Pos: 6 /TD/Überschriften/2.2 Sicherheit gewährlei s ten @ 0\mod_1173780783960_79.doc @ 366 @ 2

2.2. Evitar daños personales/daños al producto

Pos: 7 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Nicht mit Lösungsmitteln lagern @ 0\mod_11756923 75179_79.doc @ 583 @

> No almacene el producto junto con disolventes, no utilice

Pos: 8 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Nur in geschlossenen, trockenen Räumen betreiben @ 0\ mod_1186985797828_79.doc @ 2243 @

desecantes.

> Utilice el producto solo en interiores secos y a salvo de la lluvia

Pos: 9 /TD/Sicherheit und Umwelt/Sicherheit gewähr lei s ten/Produkt bestimmungsgemäß verwenden @ 0\mod_11737 81261848_79.doc @ 386 @

y la condensación.

> Utilice el producto solo de forma adecuada, según su finalidad

de uso y dentro de los parámetros especificados en los datos

Pos: 10 /TD/Überschriften/2.3 Umwelt schützen @ 0\mod_11 73780843645_79.doc @ 375 @ 2

2.3. Protección del medio ambiente

Pos: 11 /TD/Sicherheit und Umwelt/Umwelt schützen/Akk us/Batterien entsorgen @ 0\mod_1175693637007_79.doc @ 619 @

técnicos. No fuerce el instrumento.

> Recicle las pilas agotadas/defectuosas según las leyes

Pos: 12 /TD/Sicherheit und Umwelt/Umwelt schützen/Pr odukt entsorgen @ 0\mod_1173780307072_79.doc @ 357 @

vigentes.

> Al final de su vida útil, deposite el instrumento según la ley

vigente respecto a los residuos eléctricos y electrónicos o
devuélvanoslo para que nos ocupemos de eliminarlo
ecológicamente.

Atención: su producto está marcado con este símbolo. Significa
que los productos eléctricos y electrónicos usados no deberían
mezclarse con los residuos domésticos generales. Existe un
sistema de recogida independiente para estos productos.

Pos: 13 /TD/Überschriften/3. Leistungsbeschrei bung @ 0\mod_1173774791554_79.doc @ 301 @ 1

3 Especificaciones

Pos: 14 /TD/Überschriften/3.2 Technische Daten @ 0\mod_ 1176211088437_79.doc @ 704 @ 2

3.1. Datos técnicos

Pos: 15 /TD/Leistungsbeschreibung/Technische Dat en/testo 623 Technische Daten @ 3\mod_1241080825243_79. doc @ 32275 @

Características Valores

Parámetros Temperatura / Humedad
Unidades °C/°F

% HR, td, wb

Resolución Temperatura: 0.1 °C

Humedad: 0.1 % HR

Rango de medición Temperatura: -10 a +60 °C

Humedad: 0 a 100 %HR (sin condensac.)

69

3 Especificaciones

Características Valores

Exactitud

Intervalo medición 20 s
Temperatura

funcionamiento
Temperatura

almacenamiento
Tipo de pila 4 pilas AA
Vida de la pila Mínimo 1 año
Material caja ABS
Clase de protección IP 30
Peso aprox. 240 g (sin pilas)
Medidas
(LxAnxAl nº mm)

Garantía

Directriz CE 2004/108/EC

Temperatura:
± 0.4 K + 1 dígito

Humedad:
±2 %HR + 1 dígito a 25 °C (10 a 90 %),
±3 % HR resto rango

-10 a +60 °C

-20 a +60 °C

185x105x36
185x112x47 (soporte sobremesa

desplegado)
2 años, condiciones: ver el sitio web

www.testo.com/warranty

70

Pos: 16 /TD/Überschriften/4. Produktbeschreibung @ 0\ mod_1173774846679_79.doc @ 310 @ 1

4 Descripción del producto

Pos: 17 /TD/Überschriften/4.1 Übersicht @ 0\mod_1176 379946003_79.doc @ 733 @ 2

4.1. Visión global

Pos: 18 /TD/Produktbeschreibung/Übersicht/t es to 623/testo 623 Bedienelemente @ 3\mod_1241078190938_7 9.doc @ 32254 @

① Teclas

Tecla Función

Visualización del valor máx.
Visualización del valor mín.
Seleccionar histograma de temperatura o humedad
Seleccionar intervalo temporal
Cambiar ajustes / seleccionar eje
Cambiar ajustes / seleccionar eje
Confirmar ajuste
Cancelar entrada
Confirmación de alarma

4 Descripción del producto

② Sensores

71

4 Descripción del producto

③ Orificio para montaje mural

④ Compartimento de las pilas e interfaz del instrumento

⑤ Clip de soporte sobremesa y montaje mural (integrado en la

Pos: 19 /TD/Überschriften/4.2 Grundlegende Eigensc haf ten @ 0\mod_1176380399692_79.doc @ 742 @ 2

caja)

72

4.2. Características básicas

Pos: 20 /TD/Produktbeschreibung/Grundlegende Eige nschaften/testo 622/testo 622 Stromversorgun g @ 3\ mod_1233922706909_79.doc @ 23763 @ 5

Alimentación

El instrumento funciona mediante:

Pos: 21 /TD/Produktbeschreibung/Grundlegende Eige nschaften/testo 622/testo 622 Wandmontage @ 4\mod_12 5446 8245886_79.doc @ 50984 @ 5

• 4 pilas / pilas recargables tipo AA

Montaje mural

Pos: 22 /TD/Überschriften/5. Erste Schritte @ 0\mod_117 3774895039_79.doc @ 319 @ 1

5 Primeros pasos

Pos: 23 /TD/Erste Schritte/testo 622/testo 622 Schut zfolie entfernen @ 3\mod_1233927965698_79.doc @ 23802 @ 5

La distancia entre el orificio superior y el inferior es de 63 mm.

Extracción del plástico protector

Pos: 24 /TD/Erste Schritte/testo 622/testo 622 Batt er ie einlegen @ 3\mod_1233927372010_79.doc @ 23783 @ 5

> Quite el plástico de protección que cubre el visualizador

Insertar las pilas/pilas recargables

1. Abra el compartimento de las pilas situado en la parte posterior
del instrumento.

2. Inserte las pilas/pilas recargables (¡respete la polaridad!)

Pos: 25 /TD/Überschriften/6. Produkt verwenden @ 0\mod_ 1173774928554_79.doc @ 328 @ 1

3. Cierre el compartimento.

5 Primeros pasos

73

6 Utilización del producto

6 Utilización del producto

Pos: 26 /TD/Produkt verwenden/testo623/testo 623 I nbe triebnahme @ 4\mod_1254827956852_79.doc @ 51413 @ 2

6.1. Operaciones previas al uso

Antes de medir con el instrumento se debe configurar la fecha y la
hora.

1. Seleccionar la función requerida con [Set].

Si no se pulsa ninguna tecla > 30 seg, el testo 623 pasa al
Modo Medición. Para efectuar otros ajustes, se debe
presionar la tecla [Set] durante 2 seg.

> El parámetro a configurar parpadea.

2. Establecer los valores con [◄] o [►] y confirmar con [Set]

(ver la tabla inferior para las distintas posibilidades de ajuste).

Para avanzar o retroceder rápidamente por los valores,
mantener presionadas [

◄ o ►].

Pulsar [Esc] para cancelar los ajustes sin memorizarlos.
Presionar [Set] durante 2 s para memorizar los valores y

salir del menú.

- El instrumento regresa al Modo Medición.

Visualización Función Opciones de ajuste

Parpadea

DD.MM.YYYY

Ajuste del formato
de fecha

o MM.DD.YYYY

Parpadea el año Ajuste del año 2009 - 2099
Parpadea el mes Ajuste del mes 01 - 12
Parpadea del día Ajuste del día 01 - 31

24H o 12H (AM/PM)

parpadean

Ajuste del formato

de la hora
Parpadea la hora Ajuste de la hora 00 - 23 ó 01 - 12
Parpadea el minuto Ajuste del minuto 00 - 59
Parpadea el segundo

Ajuste del

segundo

°C parpadea Ajustar la unidad

de temperatura

DD.MM.YYYY = día,

mes, año

MM.DD.YYYY = mes,

día, año

24h/12h

00 - 59

°C/°F

74

Update date & time flashes activate Yes / deacti vate No activate Yes / deactivate No

Si se interrumpe la alimentación, los ajustes se memorizan
durante 3 minutos.

Pos: 27 /TD/Produkt verwenden/testo623/testo 623 Grenzwerte einstellen @ 4\mod_1254828443945_79.doc @ 51445 @ 255

6.2. Ajuste de límites

Temperatura

Cuando se cambia la unidad de temperatura de °C a °F, los
valores límite configurados se convierten a la nueva unidad.

Humedad

Cuando se cambia la unidad de humedad (%, td, wb), los valores
límite configurados no se convierten a la nueva unidad, se deber

Pos: 28 /TD/Produkt verwenden/testo623/testo 623 Ei ns tellungen vornehmen neu @ 4\mod_1248956306675_79.doc @ 46623 @ 2

3.

reconfigurar mediante el menú correspondiente.

6.3. Configuraciones

1. Presionar [Set] durante 2 s.
> Parpadea la información en el visualizador.

2. Seleccionar la función requerida con [Set].
> El parámetro configurable parpadea.
3 Establecer los valores con [

la tabla inferior para los diversos tipos de ajuste).

Para avanzar o retroceder rápidamente, mantener
presionadas [

◄ o ►].

Pulsar [Esc] para cancelar los ajustes sin memorizarlos.
Presionar [Set] durante 2 s para guardar la configuración y

regresar al Modo Medición.
Si se finaliza por completo un menú de configuración, los

ajustes establecidos se memorizan automáticamente.
Si no se pulsa ninguna tecla durante 30 s, la pantalla

regresa automáticamente al Modo Medición sin memorizar
los ajustes.

- El instrumento pasa a la siguiente función.

◄] o [►] y confirmar con [Set] (ver

6 Utilización del producto

75

6 Utilización del producto

Pos: 29 /TD/Produkt verwenden/testo623/testo 623 Ab lauf_Ablaufdiagramm @ 4\mod_1254828714890_79.doc @ 51477 @ 2

6.4. Esquema de funcionamiento

76

En las siguientes páginas se detallan en produndidad los puntos

, , , , , .

6 Utilización del producto

No. Visualización Function

Activar o desactivar
la visualización del
límite de alarma
superior para
temperatura

Ajustar el valor
límite superior para
temperatura

Activar o desactivar
la visualización del
límite de alarma
inferior para
temperatura

Ajustar el valor
límite inferior para
temperatura

Activar o desactivar
la visualización del
límite de alarma
superior para
humedad

Ajustar el valor
límite superior para
humedad

Activar o desactivar
la visualización del
límite de alarma
inferior para
humedad

①

y °C/°F se

iluminan, ON o

OFF parpadea

Sólo si se ha
seleccionado

ON

Parpadea el
valor límite
superior

y °C/°F se

iluminan, ON o

OFF parpadea

Sólo si se ha
seleccionado

ON

Parpadea el
valor límite
inferior

y % se

iluminan, ON o

OFF parpadea

Sólo si se ha
seleccionado

ON

Parpadea el
valor límite
superior

y % se

iluminan, ON o

OFF parpadea

Opción de
ajuste/valor

Desactivar: OFF
Activar: ON

-

Desactivar: OFF
Activar: ON

-

Desactivar: OFF
Activar: ON

-

Desactivar: OFF
Activar: ON

77

6 Utilización del producto

No. Visualización Function

Sólo si se ha
seleccionado

ON

Parpadea el
valor límite
inferior

Calibration! Se

ilumina,

②

ON o OFF

parpadea

Sólo si se ha

seleccionado

ON
Calibration! Se

ilumina,
parpadea el año

Sólo si se ha

seleccionado

ON
Calibration! Se

ilumina,
parpadea el
mes

Reset Memory

parpadea

Ajustar el valor

límite inferior para

humedad

Activar o desactivar

la función de

recordatorio de

calibración

Ajustar el año 2009 - 2099

Ajustar el mes 01 - 12

Borrar memoria

③

Opción de
ajuste/valor

-

Desactivar: OFF
Activar: ON

Desactivar: OFF
Activar: ON

78

④

Update date &
time? Se

ilumina, No
parpadea

Sólo si se ha
seleccionado

Yes parpadea
DD.MM.YYYY

o

MM.DD.YYYY

Para actualizar la

fecha y la hora

Sin actualizar

Ajustar el formato

de fecha

Seleccionar Yes

Seleccionar No

DD.MM.YYYY =

día, mes, año

MM.DD.YYYY =

mes, día, año

6 Utilización del producto

No. Visualización Function

Solo si se ha
seleccionado

Yes

Parpadea el año
Solo si se ha

seleccionado

Yes

Parpadea el
mes

Solo si se ha
seleccionado

Yes

Parpadea el día
Solo si se ha

seleccionado

Yes
24H o 12H

(AM/PM)

parpadean
Solo si se ha

seleccionado

Yes

Parpadea la
hora

Solo si se ha
seleccionado

Yes

Parpadea el
minuto

Solo si se ha
seleccionado

Yes

Parpadea el
segundo

°C parpadea Ajustar la unidad de

Ajustar el año

Ajustar el mes

Ajustar el día

Ajustar el formato
de hora

Ajustar la hora

Ajustar los minutos

Ajustar los
segundos

temperatura

⑤

Opción de
ajuste/valor

2009 - 2099

01 - 12

01 - 31

24H/12H

00 - 23 ó 01 - 12

00 - 59

00 - 59

°C/°F

79

6 Utilización del producto

Pos: 30 /TD/Überschriften/6.3 Messungen durchführ en @ 0\mod_1184584650078_79.doc @ 1872 @ 2

No. Visualización Function

Opción de
ajuste/valor

% parpadea Ajustar la unidad de

⑥

Manual Scale o
Auto Scale

parpadean
Sólo si se ha

seleccionado

humedad

Elegir entre

escalado manual o

automático

Ajustar el valor para

el límite superior

%, td, wb

Manual Scale o
Auto Scale

-

Manual Scale:
Manual Scale y

el valor límite
superior
parpadean

Sólo si se ha
seleccionado

Ajustar el valor para

el límite inferior

-

Manual Scale:
Manual Scale y

el valor límite
inferior
parpadean

Si se interrumpe la alimentación los ajustes se memorizan
durante 3 minutos.

6.5. Mediciones

Pos: 31 /TD/Produkt verwenden/testo623/testo 623- Fun ktionen @ 3\mod_1241426519726_79.doc @ 32436 @ 5555555

En la función máx./mín., se muestran el valor
correspondiente (°C/% RH) y la hora en la que se midió.

Visualización de valores máx

> Pulsar [Max].
Si parpadea Max. se pueden ver los últimos valores máx. con las

teclas [

◄] o [►].

Si se muestra el valor máx. de temperatura, pulsar [
para visualizar el valor máx. de humedad.

Si no se pulsa la tecla [Max] > 5 min, la pantalla regresa
automáticamente al Modo Medición

80

]

6 Utilización del producto

Visualización de valores mín.

> Pulsar [Min].
Si parpadea Min., se pueden ver los últimos valores min. con las

teclas [

◄] o [►].

Si se muestra el valor mín. de temperatura, pulsar [
para visualizar el valor máx. de humedad.

]

Si no se pulsa la tecla [Min] > 5 min, la pantalla regresa
automáticamente al Modo Medición

Histograma

① Barras

② Segmentos

③ Intervalo temporal

④ Valor inferior visualizado

⑤ Unidad en pantalla (temperatura o humedad)

81

6 Utilización del producto

⑥ Valor superior visualizado

⑦ Escala manual:

Ajustar manualmente los valores superior e inferior, valores
fijos.

Escala Automática:

La escala se reconfigura de tal forma que las lecturas
visualizadas siempre se encuentran dentro de la escala.

Visualización de los perfiles de humedad/temperatura

Para cambiar el perfil entre humedad y temperatura:

• Cuando se modifica la escala, los valores inferior y
superior y el símbolo Auto Scale parpadean.

• El histograma son 12 barras/20 segmentos cada una.

◦ Con escalado manual:

El elemento inferior de una barra parpadea:
La lectura no alcanza el valor inferior visualizado.

◦ El elemento superior de una barra parpadea:

La lectura sobrepasa el valor superior visualizado.

82

> Pulsar [

].

Ajustar el eje temporal del histograma

Para configurar el eje temporal:
> Pulsar [

►―◄ ].

El eje temporal se puede ajustar según 5 intervalos diferentes.

Visualización de

Tiempo total del histograma

tiempo por barra

5 min
10 min
1 h
2 h
24 h

1 h
2 h
12 h
24 h
12 días

Pos: 32 /TD/Überschriften/7. Produkt instand halte n @ 0\ mod_1173789831362_79.doc @ 397 @ 1

6 Utilización del producto

Visualización de los valores de una barra

Para mostrar la lectura promedio:
> Pulsar [

◄] o [►]

- La barra seleccionada o el elemento de la barra parpad ea y se
muestran las lecturas relevantes, la fecha y la hora de inicio.

Para visualizar los valores máx. de temperatura y humedad:
> Pulsar [Max]
Para visualizar los valores mín. de temperature y humedad:

> Pulsar [Min].

Confirmación de alarma

Se activó una alarma:

- Parpadea el LED de aviso

- Parpadea el valor excedido o no alcanzado

Para confirmar la alarma:
> Pulsar [Alarm].

- La alarma se cancela

Si hay una alarma activada y se modifica el menú de
configuración, la alarma activa se cancela.

83

7 Mantenimiento del producto

7 Mantenimiento del producto

Pos: 33 /TD/Produkt instand halten/testo 622/testo 6 22 B a tteriewechsel @ 3\mod_1235383272827_79.doc @ 26544 @ 5

Reemplazar las pilas/pilas recargables

PRECAUCIÓN

Unas pilas / pilas recargables mal insertadas podrían dañar el
instrumento.

> Respetar la polaridad al insertar las pilas / pilas recargables.

1. Abrir el compartimento de las pilas situado en la parte posterior

del instrumento.

2. Quitar las pilas / pilas recargables del compartimento e insertar

las nuevas (tipo AA)

- El instrumento se pone en marcha automáticamente.

3. Cerrar el compartimento.

Si se interrumpe la alimentación los ajustes se memorizan
durante 3 minutos.

Recomendamos extraer las pilas / pilas recargables del
instrumento si este no se va a usar durante un largo
periodo de tiempo para evitar daños al mismo debido a la

Pos: 34 /TD/Produkt instand halten/testo 622/623/ Gerät reinigen @ 4\mod_1254831615946_79.doc @ 51542 @ 5

descarga de las pilas.

Pos: 35 /TD/Überschriften/8. Tipps und Hilfe @ 0\mod_11 7378 9887985_79.doc @ 406 @ 1

84

Limpieza del instrumento

> Limpiar la superficie del instrumento con un paño húmedo.
¡No use ningún limpiador agresivo o disolventes! Se pueden utilizar

jabones o limpiadores neutros.

No limpie el instrumento con aire comprimido pues podría
dañar el sensor.

8 Consejos y ayuda

Pos: 36 /TD/Überschriften/8.2 Zubehör und Ersatztei le @ 0\mod_1177402058734_79.doc @ 1102 @ 2

8.1. Accesorios y repuestos

Pos: 37 /TD/Tipps und Hilfe/Zubehör und Ersatzteile/Er satzteile testo 622/623 @ 4\mod_1248869120355_79. doc @ 46473 @

Descripción Modelo

Software de calibración y ajuste, incl. cable
USB

Certificado de calibración DKD de humedad,
para higrómetros electrónicos; puntos de
calibración 11.3 %HR y 75.3 %HR a 25 °C

Certificado de calibración ISO de humedad,
puntos de calibración 11.3 %HR y 75.3 %HR
a 25 °C

Pos: 38 /TD/Überschriften/8.1 Fragen und Antworten @ 0\ mo d_11 77402017078_79.doc @ 1093 @ 2

8.2. Mensajes de error

Pos: 39 /TD/Tipps und Hilfe/Fragen und Antworten/testo 62 2 Fragen un d Antworten @ 4\mod_1254486946825_79.doc @ 51139 @

Mensaje Causa posible

=== Ende der Liste für Textmarke Inhalt ===

Instrumento muestra LO
Instrumento muestra HI

Tª por debajo de -20 °C
Tª por encima de +70 °C

Si no hemos podido resolver sus dudas, por favor, póngase en
contacto con el Servicio Técnico Testo. Encontrará los datos de
contacto en la contraportada de este documento o en la página
web www.testo.com/service-contact

8 Consejos y ayuda

0554 6230

0520 0206

250520 0006

85

testo AG

Postfach 1140, 79849 Lenzkirch
Testo-Straße 1, 79853 Lenzkirch
Telefon: [phone]
Fax: [phone]
E-Mail: [e-mail]
Internet: http://www.testo.com

0970 6230 de en fr es 01 V01.00
