Digitální měřič vlhkosti stavebních
materiálů testo 616
Obj. č.: 10 12 78
Obsah
Strana
1. Úvod a účel použití měřícího přístroje (vlhkoměru)...............................1
2. Bezpečnostní předpisy.............................................................................3
Manipulace s bateriemi........................................................................................................3
3. Součásti měřícího přístroje (vlhkoměru) ................................................4
4. Funkce ovládacích tlačítek ......................................................................5
5. Princip měření vlhkosti testovaných materiálů......................................6
Několik poznámek k používání vlhkoměru...........................................................................6
6. Napájení měřícího přístroje .....................................................................7
Vložení baterie do měřícího přístroje (výměna baterie).......................................................7
7. Zapnutí a vypnutí měřícího přístroje a osvětlení displeje......................7
8. Režim nastavení (naprogramování) měřícího přístroje .........................7
a) Přepnutí měřícího přístroje do režimu jeho naprogramování...........................................7
b) Ukončení režimu naprogramování měřícího přístroje......................................................7
c) Funkce automatického vypínání měřícího přístroje (Auto Off).........................................8
d) Zpětné nastavení měřícího přístroje na základní parametry (RESET) ............................8
1. Úvod a účel použití měřícího přístroje (vlhkoměru)
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za Vaše rozhodnutí zakoupit výrobek naší firmy. Jsme
přesvědčeni, že tento digitální přenosný měřící přístroj, splní Vaše očekávání a bude Vám k užitku.

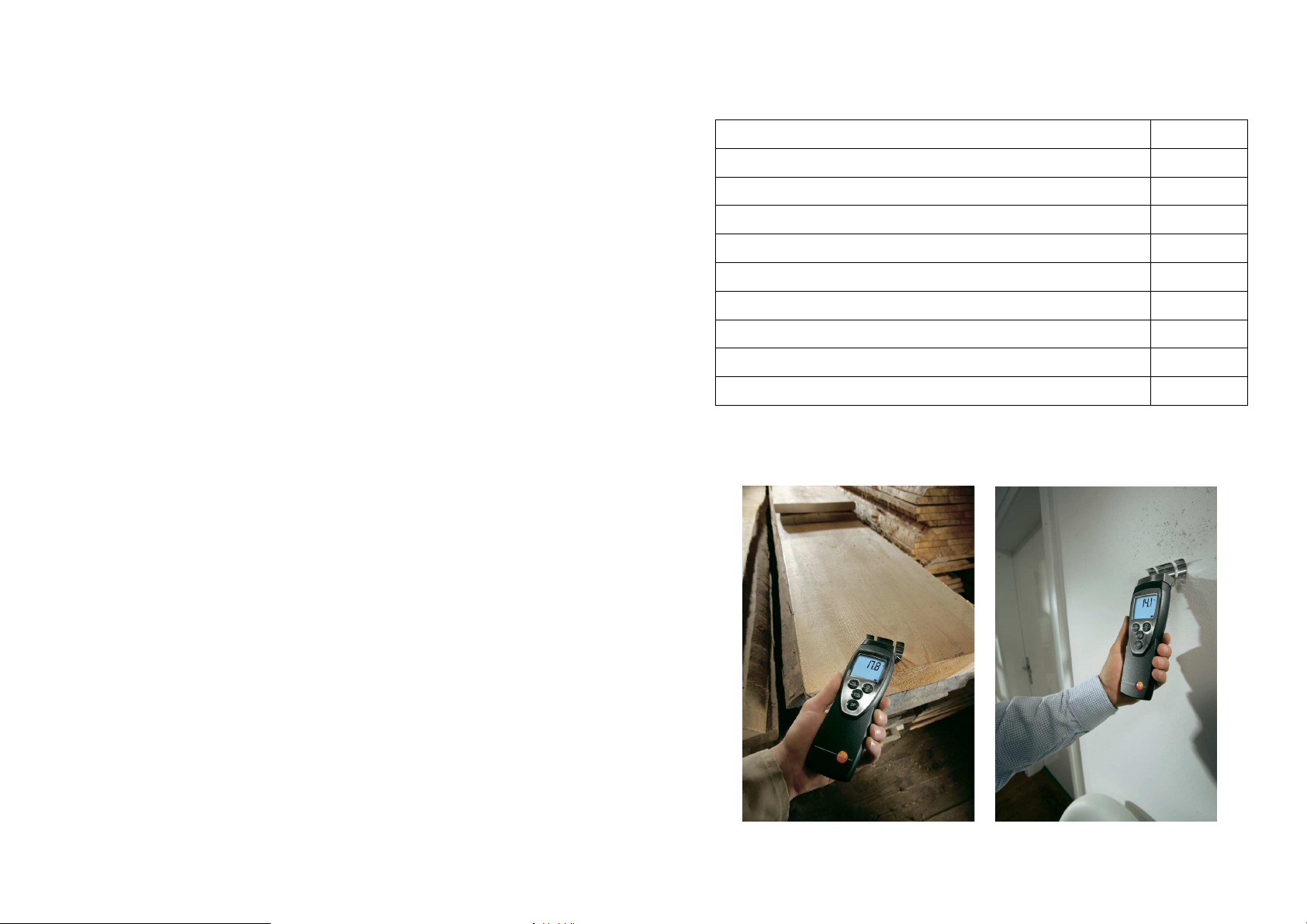

Tento měřící přístroj je učen k měření vlhkosti betonu, zdiva, sádry, dřeva a jiných stavebních
materiálů. Měření vlhkosti v procentech hmotnosti testovaného materiálu se provádí pomocí
speciálních kovových kontaktních elektrod, které přiložíte k povrchu testovaného materiálu
(například na omítku). Tímto způsobem například zjistíte, zda je omítka dostatečně suchá
k provedení malby, tapetování nebo nátěru.
K napájení tohoto přístroje slouží 1 baterie s jmenovitým napětím 9 V.
Tento měřící přístroj splňuje požadavky platných evropských a národních norem včetně příslušné
směrnice o elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými
normami, odpovídající prohlášení a doklady jsou uloženy u výrobce.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k používání měřícího
přístroje. Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba, abyste
si tento návod k obsluze přečetli a dodržovali všechny pokyny a bezpečnostní předpisy, které jsou
v tomto návodu k obsluze uvedeny.
9. Vlastní provádění měření.........................................................................8
Volba druhu testovaného materiálu.....................................................................................8
Měření vlhkosti testovaného materiálu ................................................................................9
Funkce Hold, Max a Min......................................................................................................9
10. Směrné hodnoty vlhkosti některých stavebních materiálů ...............10
11. Příklady použití měřícího přístroje......................................................10
12. Případné závady a jejich odstranění...................................................11
13. Údržba a čištění měřícího přístroje.....................................................11
14. Technické údaje....................................................................................11
2
2. Bezpečnostní předpisy
Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku!
Neručíme za následné škody, které by z toho vyplynuly.
Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným
Tento měřící přístroj opustil výrobní závod v bezvadném stavu a je technicky bezpečný. Aby byl
tento stav zachován a abyste zajistili bezpečné používání přístroje, musíte respektovat následující
bezpečnostní pokyny a varování:
Měřící přístroje a jejich příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nevystavujte tento přístroj silným otřesům (nárazům) a vibracím, vysokým teplotám (přímému
slunečnímu záření) jakož i silnému mechanickému namáhání a nenamáčejte jej nikdy při jeho
čištění do vody nebo do jiných kapalin.
Nepoužívejte tento měřící přístroj k měření vlhkosti materiálů okamžité poté, co jste jej přenesli
z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom případně objeví,
by mohla tento přístroj za určitých okolností zničit. Ponechte v tomto případě měřící přístroj v klidu
tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolního vzduchu.
Nevystavujte dále tento měřící přístroj silným elektromagnetickým nebo magnetickým polím, která
se vyskytují v blízkosti elektrických přístrojů (reproduktory, transformátory, elektrické motory,
bezdrátové telefony, radiostanice atd.). Magnetická a elektromagnetická pole by mohla způsobit
nepřesná zobrazení naměřených hodnot vlhkosti na displeji přístroje.
Manipulace s bateriemi
zacházením s tímto přístrojem nebo nedodržováním bezpečnostních předpisů.
Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní
úpravy nebo změny ve vnitřním zapojení přístroje! Neopravujte sami tento přístroj
a neprovádějte sami výměnu žádných jeho součástek. V těchto případech ztratíte
jakékoliv nároky, které by jinak vyplývaly ze záruky přístroje. S opravami přístroje se
obraťte na svého prodejce, který Vám zajistí jeho opravu v autorizovaném servisu.
Dejte pozor na to, že obyčejné baterie nesmějí být zkratovány, odhazovány do ohně
nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti
nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie
nepatří do rukou malých dětí!
Pokud nebudete tento měřící přístroj delší dobu používat, vyndejte z něj baterii. Tato
by mohla vytéci a způsobit poškození přístroje.
Vyteklé nebo jinak poškozené baterie (akumulátory) mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice!
Vybité baterie jsou zvláštním odpadem a nepatří v žádném případě do normálního
domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození
životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí! Přispějte k jeho ochraně!
3
3. Součásti měřícího přístroje (vlhkoměru)
Speciální kovové kontaktní měřící elektrody.
[[[[1]]]]
LCD displej.
[[[[2]]]]
Ovládací tlačítka.
[[[[3]]]]
Prostor k vložení baterie na zadní straně měřícího přístroje (kryt bateriového pouzdra).
[[[[4]]]]
Poznámka: K tomuto měřícími přístroji si můžete u Conrada objednat brašnu na uložení měřícího
přístroje a jeho příslušenství (obj. č. 10 20 60).
4
4. Funkce ovládacích tlačítek
Zapnutí přístroje (krátké stisknutí tlačítka) a vypnutí přístroje (dlouhé stisknutí tlačítka
po dobu asi 2 sekundy).
Po zapnutí měřícího přístroje zapnete nebo vypnete krátkým stisknutím tohoto tlačítka
osvětlení displeje.
Krátké stisknutí tlačítka v režimu normálního měření: Podržení zobrazení aktuálně
naměřené hodnoty na displeji přístroje (Hold), zobrazení maximální a minimální
naměřené hodnoty (Max / Min).
Dlouhé stisknutí tlačítka: Přepnutí měřícího přístroje do režimu jeho nastavení (vypnutí
režimu nastavení měřícího přístroje). Krátké stisknutí tlačítka v režimu nastavení
měřícího přístroje: Potvrzení provedeného zadání.
Poznámka:
V následujících kapitolách tohoto návodu k obsluze používáme k označení tohoto
tlačítka symbol „Hold Max/Min“.
Tlačítko se symbolem dřevěných polen.
V režimu normálního měření volba druhu testovaného materiálu (dřeva).
V režimu nastavení měřícího přístroje volba nabídky (parametru) k provedení
nastavení měřícího přístroje (nalistování směrem nahoru).
Poznámka:
V následujících kapitolách používáme k označení tohoto tlačítka symbol „ “.
Tlačítko se symbolem zednické lžíce.
V režimu normálního měření volba druhu testovaného materiálu (beton atd.).
V režimu nastavení měřícího přístroje volba nabídky (parametru) k provedení
nastavení měřícího přístroje (nalistování směrem dolů).
Poznámka:
V následujících kapitolách používáme k označení tohoto tlačítka symbol „ “.
5. Princip měření vlhkosti testovaných materiálů
Tento přístroj měří svými kovovými elektrodami intenzitu rozptylového elektromagnetického pole.
Toto pole je tlumeno a měněno uvnitř materiálu molekulami vody. Z elektrod přístroje proniká do
testovaného materiálu elektrické pole až do hloubky cca 5 cm. Tato metoda měření nerozrušuje
(nepoškozuje) testovaný materiál (jeho povrch).
Několik poznámek k používání vlhkoměru
1. Na displeji přístroje zobrazená hodnota vlhkosti testovaného materiálu představuje
průměrnou vlhkost na povrchu a uvnitř materiálu. Jestliže se bude na povrchu testovaného
materiálu vyskytovat viditelná vlhkost (orosení) nebo přímo kapičky vody, pak dříve než
začnete provádět měření, povrch testovaného nejprve osušte. Otřete tento povrch například
suchou utěrkou (textilií) a nechte jej několik minut oschnout.
2. Přesnost měření vlhkosti materiálů mohou ovlivnit i jiné rušivé vlivy a faktory. Na testovaném
5
povrchu nesmějí zůstat žádné zbytky laků (barev), prachu a jiných nečistot. Držte přístroj
v ruce takovým způsobem, aby případná vlhkost ruky nemohla ovlivnit výsledky měření.
Nedotýkejte se z toho důvodů zpocenou rukou kovových elektrod měřícího přístroje.
3. Výsledky měření mohou také ovlivnit kovové předměty, hřebíky, šrouby, vruty, trubky atd.,
které se budou případně nacházet na povrchu (nebo pod povrchem) testovaného materiálu.
V tomto případě naměří tento přístroj vyšší hodnoty vlhkosti (naměřené hodnoty vlhkosti
budou vyšší než hodnoty skutečné).
4. Plochy s rušivými vlivy, které nebudete chtít otestovat, se musejí nacházet od testovaného
povrchu v minimální vzdálenosti 8 až 10 cm.
5. Provádějte měření pouze na hladkých a rovných plochách. Drsné a nerovné plochy mohou
být opět příčinou nepřesných výsledků měření.
6. Maximální hloubka testovaného materiálu (omítky, dřeva atd.), ve které dokáže tento přístroj
změřit vnitřní vlhkost materiálu činí 5 cm. Tato hloubka závisí rovněž na hustotě
zkoumaného materiálu (v některých případech nezměří tento přístroj vlhkost vnitřního jádra
materiálu s příliš vysokou hustotou). Čím vyšší bude hustota testovaného materiálu, tím
vyšší hodnoty vlhkosti naměří kovové měřící elektrody tohoto přístroje (naměřené hodnoty
vlhkosti takovéhoto materiálu budou vyšší než hodnoty skutečné).
7. Doporučujeme Vám, abyste s tímto vlhkoměrem prováděli porovnávací měření vlhkosti.
Porovnejte v tomto případě změřenou referenční hodnotu vlhkosti na zcela suchém
a stejném materiálu (na určitém místě) s hodnotou vlhkosti, kterou změříte na jiném
vzdálenějším místě. Změříte-li vlhkost stejného materiálu na jiném místě a bude-li tato
naměřená hodnota vyšší než hodnota referenční, pak to bude zřejmě znamenat místo
s vlhkým materiálem (například prosakující vodu nebo ještě ne zcela vyschlé dřevo).
6
6. Napájení měřícího přístroje
Vložení baterie do měřícího přístroje (výměna baterie)
K napájení tohoto měřícího přístroje slouží 1 baterie s jmenovitým napětím 9 V (tato takzvaná
destičková baterie je součástí dodávky měřícího přístroje).
• Otevřete kryt bateriového pouzdra na zadní straně přístroje.
• Vyndejte z bateriového pouzdra vybitou baterii a nahraďte ji novou baterií stejného typu.
• Dejte přitom pozor na správnou polaritu kontaktů baterie plus (+) a minus (–).
• Poté opět uzavřete kryt bateriového pouzdra.
Vpravo dole na displeji přístroje je zobrazen symbol baterie , který signalizuje počtem černě
zabarvených segmentů (celkem 4 segmenty) stav nabití do měřícího přístroje vložené baterie.
Nebude-li v tomto symbolu již zobrazen žádný segment , bude-li se přístroj okamžitě po jeho
zapnutí vypínat, vložte do přístroje novou baterii.
Před prvním použitím přístroje odlepte s jeho displeje opatrně ochrannou fólii.
Nepoužívejte tento přístroj v žádném případě v otevřený a nenechávejte v něm vybitou
baterii, protože i baterie s ochranou proti vytečení elektrolytu mohou zkorodovat, čímž
se mohou uvolnit chemikálie, které by mohly ohrozit Vaše zdraví nebo poškodit či zničit
bateriové pouzdro měřícího přístroje.
7. Zapnutí a vypnutí měřícího přístroje a osvětlení displeje
Viz kapitola „4. Funkce ovládacích tlačítek“.
K tomuto účelu použijte tlačítko
Po zapnutí přístroje se na jeho displeji zobrazí určitá naměřená (fiktivní) hodnota vlhkosti.
8. Režim nastavení (naprogramování) měřícího přístroje
a) Přepnutí měřícího přístroje do režimu jeho naprogramování
• Zapněte měřící přístroj.
• Stiskněte na měřícím přístroji tlačítko „Hold Max/Min“ a podržte toto tlačítko stisknuté delší
dobu (asi 2 sekundy). Tím přepnete přístroj do režimu jeho nastavení.
• Dalším krátkým postupným tisknutím tlačítka „Hold Max/Min“ zvolíte další funkci nastavení
(naprogramování) měřícího přístroje.
b) Ukončení režimu naprogramování měřícího přístroje
• Dalším dlouhým stisknutím tlačítka „Hold Max/Min“, které podržíte stisknuté asi 2 sekundy,
ukončíte režim naprogramování měřícího přístroje a přepnete opět přístroj do režimu
provádění normálních měření vlhkosti materiálů. Změny, které jste provedli (veškerá
naprogramování), budou uloženy do vnitřní paměti měřícího přístroje.
.
7
c) Funkce automatického vypínání měřícího přístroje (Auto Off)
Zapnete-li tuto funkci (on), pak jestliže nebudete přístroj používat k dalšímu měření a nestiskneteli na něm během 10 minut žádné ovládací tlačítko, dojde z důvodů šetření do přístroje vložené
baterie k automatickému vypnutí měřícího přístroje. Pokud zvolíte funkci podržení zobrazení
naměřené hodnoty na displeji měřícího přístroje (zobrazení symbolu „Hold“ na displeji), zůstane
přístroj zapnutý tak dlouho, dokud funkci podržení zobrazení naměřené hodnoty na displeji
měřícího přístroje nevypnete (viz odstavec „Funkce Hold, Max a Min“).
• Jakmile se na displeji přístroje zobrazí v režimu jeho nastavení blikající symbol „AutoOff“,
můžete stisknutím tlačítka nebo tlačítka funkci automatického vypínání měřícího
přístroje zapnout zvolením parametru „on“ nebo vypnout zvolením parametru „oFF“.
Příslušnou volbu potvrďte krátkým stisknutím tlačítka „Hold Max/Min“.
d) Zpětné nastavení měřícího přístroje na základní parametry (RESET)
Jestliže přestane měřící přístroj správně fungovat, můžete se pokusit o obnovení jeho správné
činnosti následujícím způsobem:
• Jakmile se na displeji přístroje zobrazí v režimu jeho nastavení symbol „RESET“, můžete
stisknutím tlačítka nebo tlačítka zvolit nabídku „no“ (neobnovení měřícího přístroje na
základní parametry) nebo nabídku „Yes“ (zpětné nastavení měřícího přístroje na základní
parametry) . Příslušnou volbu potvrďte krátkým stisknutím tlačítka „Hold Max/Min“.
9. Vlastní provádění měření
Volba druhu testovaného materiálu
1.
Zapněte měřící přístroj a zvolte krátkým stisknutím tlačítka nebo tlačítka na displeji
přístroje nabídku „F“ (zjištění vlhkosti dřeva) nebo nabídku „M“ (zjištění vlhkosti ostatních
materiálů, betonu atd.).
2.
Nyní postupným tisknutím tlačítka (symbol dřevěných polen) nebo tlačítka (symbol
zednické lžíce) zvolte druh testovaného materiálu (dřevo nebo ostatní materiály) podle
zobrazení na displeji měřícího přístroje (viz následující tabulka). Potvrďte tuto volbu krátkým
stisknutím tlačítka „Hold Max/Min“.
F 1 Měkké dřevo: Smrk, borovice, modřín, třešeň (višeň), topol, lípa, meranti
F 2 Tvrdé dřevo: Buk, dub, javor, jasan, douglaska, ořech, bříza
F 3 Dřevotříska
M 1 Cementová mazanina
M 2 Anhydritová mazanina (bezvodý síran vápenatý, sádra)
M 3 Beton
M 4 Plné cihly
M 5 Izolační cihly
M 6 Vápencový pískovec (silikátové tvárnice, vápenopískové cihly)
M 7 Pórobeton
CAL Kalibrační charakteristika (tuto nabídku nelze zvolit k provádění praktických měření)
8
a zvyšujte
Měření vlhkosti testovaného materiálu
1. Přiložte k povrchu testovaného materiálu vodorovně měřící kovové elektrody
pomalu přítlačnou sílu těchto elektrod (tlakem 1 kg až 3 kg) k povrchu testovaného materiálu
tak dlouho, dokud se na displeji měřícího přístroje nezobrazí stabilní naměřená hodnota
vlhkosti. Tuto sílu přítlaku měřících elektrod si můžete vyzkoušet například přitlačením
elektrod na misku vhodné kuchyňské váhy.
2. K zjištění přesné vlhkosti testovaného materiálu použijte více měření na různých místech na
povrchu materiálu nebo po uplynutí určité doby (po několika hodinách nebo dnech).
3. U materiálů, které rychle vysychají nebo které jsou uměle vysušovány, se mohou na displeji
přístroje zobrazit v určitých případech také záporné hodnoty naměřené vlhkosti. Toto
způsobuje smršťování materiálu a různé gradienty vlhkosti materiálu. Jakmile se tyto záporné
hodnoty zobrazí na displeji měřícího přístroje, pak to znamená většinou ukončení procesu
vysušování testovaného materiálu. Vyšší záporné hodnoty vlhkosti znamenají vyšší procento
vysušení testovaného materiálu.
Funkce Hold, Max a Min
Do vnitřní paměti měřícího přístroje se po jeho zapnutí ukládají maximální a minimální naměřené
hodnoty vlhkosti (tyto hodnoty jsou stále aktualizovány).
Postupným krátkým tisknutím tlačítka „Hold Max/Min“ v režimu normálního měření zobrazíte
na displeji měřícího přístroje následující hodnoty:
První krátké stisknutí tohoto tlačítka podrží zobrazení aktuálně naměřené hodnoty na displeji
měřícího přístroje tak dlouho, dokud toto tlačítko znovu nestisknete. Na displeji měřícího přístroje
se zobrazí symbol „Hold“.
Po dalším krátkém stisknutí tohoto tlačítka zobrazíte na displeji měřícího přístroje naměřenou
(do jeho vnitřní paměti uloženou) maximální hodnotu. Na displeji měřícího přístroje se v tomto
případě zobrazí symbol „Max“.
Po dalším krátkém stisknutí tohoto tlačítka zobrazíte na displeji měřícího přístroje naměřenou
(do jeho vnitřní paměti uloženou) minimální hodnotu. Na displeji měřícího přístroje se v tomto
případě zobrazí symbol „Min“.
Po dalším krátkém stisknutí tohoto tlačítka zobrazíte na displeji měřícího přístroje opět aktuálně
naměřenou hodnotu. Z displeje měřícího přístroje zmizí symbol „Hold“, „Max“ nebo „Min“.
Maximální nebo minimální naměřenou hodnotu vlhkosti vymažete z vnitřní paměti přístroje jeho
vypnutím a opětovným zapnutím.
9
10. Směrné hodnoty vlhkosti některých stavebních materiálů
Měkké dřevo: Smrk, borovice, modřín, třešeň (višeň), topol, lípa, meranti
Tvrdé dřevo: Buk, dub, javor, jasan, douglaska, ořech, bříza
Dřevotříska (dřevodrťové desky, lesklá lepenka "prešpán", lisovaný karton)
Cementová mazanina
Anhydritová mazanina (bezvodý síran vápenatý, sádra)
Beton
Plné cihly
Izolační cihly
Vápencový pískovec (silikátové tvárnice, vápenopískové cihly)
Pórobeton
9 ±±±± 3 %
9 ±±±± 3 %
<<<< 8 %
<<<< 3 %
<<<< 0,5 %
<<<< 2,2 %
<<<< 1 %
<<<< 2,5 %
<<<< 1,3 %
<<<< 5 %
Tyto typické hodnoty vyvážené vlhkosti výše uvedených stavebních materiálů platí pro okolní
teplotu vzduchu 20 °C a relativní vlhkost vzduchu 6 5 %.
11. Příklady použití měřícího přístroje
10
12. Případné závady a jejich odstranění
Příliš pomalá reakce displeje přístroje:
• Příliš nízká okolní teplota vzduchu.
Zobrazení „UUUUU“ na displeji přístroje
• Příliš nízká naměřená hodnota vlhkosti.
Zobrazení „OOOOO“ na displeji přístroje
• Příliš vysoká naměřená hodnota vlhkosti.
13. Údržba a čištění měřícího přístroje
Tento měřící přístroj (vlhkoměr) kromě občasné výměny baterie a příležitostného čištění
nevyžaduje žádnou údržbu. Pokud provedete na přístroji vlastní změny (úpravy) nebo opravy,
zanikne nárok na záruku. K čištění vlhkoměru nebo okénka jeho displeje používejte čistý,
antistatický a suchý nebo mírně vodou navlhčenýá čistící hadřík bez žmolků a chloupků.
14. Technické údaje
Napájení přístroje: 1 baterie 9 V
Životnost baterie: cca 60 hodin
Rozsah měření:
Rozlišení: 0,1 %
Max. hloubka měření: 50 mm
Rychlost měření: 0,5 s
Provozní / skladovací teplota: 0 °C až + 50 °C / – 20 °C až + 60 °C
Relativní vlhkost vzduchu: 10 % až 70 %, nekondenzující
Krytí (ochrana): IP 30
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu
společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku!
Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. KU/03/2013
K čištění měřícího přístroje nepoužívejte žádné uhličitanové čistící prostředky (sodu),
benzín, alkohol nebo podobné látky (chemická rozpouštědla, ředidla barev a laků).
Mohli byste tak porušit povrch měřícího přístroje. Kromě jiného jsou výpary těchto
čistících prostředků zdraví škodlivé a výbušné. K čištění přístroje nepoužívejte
v žádném případě nástroje s ostrými hranami, šroubováky nebo drátěné kartáče a pod.
Dřevo: < 50 %; stavební materiály: < 20 %
11
Loading...
