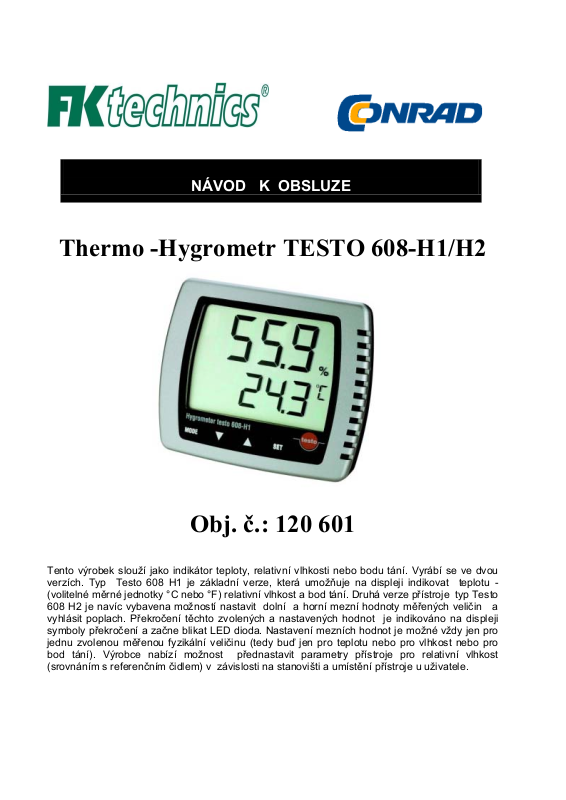

NÁVOD K OBSLUZE
Thermo -Hygrometr TESTO 608-H1/H2
Obj. č.: 120 601
Tento výrobek slouží jako indikátor teploty, relativní vlhkosti nebo bodu tání. Vyrábí se ve dvou
verzích. Typ Testo 608 H1 je základní verze, která umožňuje na displeji indikovat teplotu (volitelné měrné jednotky °C nebo °F) relativní vlhkost a bod tání. Druhá verze přístroje typ Testo
608 H2 je navíc vybavena možností nastavit dolní a horní mezní hodnoty měřených veličin a
vyhlásit poplach. Překročení těchto zvolených a nastavených hodnot je indikováno na displeji
symboly překročení a začne blikat LED dioda. Nastavení mezních hodnot je možné vždy jen pro
jednu zvolenou měřenou fyzikální veličinu (tedy buď jen pro teplotu nebo pro vlhkost nebo pro
bod tání). Výrobce nabízí možnost přednastavit parametry přístroje pro relativní vlhkost
(srovnáním s referenčním čidlem) v závislosti na stanovišti a umístění přístroje u uživatele.
Page 2
2
1. DŮLEŽITÁ UPOZORNÉNÍ:
Vložte baterie , zapněte přístroj do trvalého provozu - "Ein".
Stav kapacity baterie je neustále v přístrojí kontrolován. Kapacita vložené baterie je na
displeji vyjádřena symbolem baterie.
- Testo 608 - 11 až 14 dní
- Testo 608 - cca8 dní ( při blikajícím poplachu)
Při výměně baterie nevzniknou žádné změny nastavení přístroje.
Při vkládání baterie do přístroje dbejte na správnou polaritu baterie.
Test segmentu Nabídka
Test segmentu proběhne za 2 sekundy a pak se objeví na displeji nabídka
2. TECHNICKÁ DATA Testo 608 H1 / H2
Měřené veličiny vlhkost / teplota (°C, °F) / bod tání
Čidlo vlhkostní čidlo /NTC
Rozsah měření Testo 608 H1 10 - 95 % rel. vlhkosti vzduchu
0°C - 50°C / 32 °F - 122 °F
Rozsah měření Testo 608 H2 2 - 98 % rel. vlhkosti vzduchu
- 10 °C až + 70°C / 14 °F až + 160 °F
Přesnost měření u Testo 608 H1 ±3 % při +23°C / 77 °F
Přesnost měření u Testo 608 H2 ±2 % při +23°C / 77 °F
Velikost chyby 0,1 % °C / 0,1 % °F
Displej LCD - 2 řádkový
Časová lhůta mezi měřeními 18 sekund
Pracovní teplota Testo 608 H1 0° C - 50 °C / 32°F - 122 °F
Pracovní teplota Testo 608 H2 - 10°C - +70°C / 14°F - 160°F
Teplota při skladování přístroje - 40°C - +70°C / -40°F -+ 160°F
Typ baterie 9 V destičková baterie
Doba provozu baterie 1 rok
Pouzdro matná stříbrná metalíza
Rozměry šířka x výška x hloubka : 111 x 90 x 40 mm
Hmotnost 168 g
Záruční lhůta 1 rok
Page 3
3
3. UPOZORNĚNÍ pro Testo 608 H2
U tohoto přístroje lze nastavit poplach ( na displeji se objeví symbol " ▲ "), což znamená, že
velikost změřené fyzikální veličiny se nachází mimo stanovený měřící rozsah přístroje. Při
nastavení poplachu je volitelná velikost měřené veličiny a to buď vlhkosti,teploty, nebo bodu
tání. Nastavení mezních hodnot pro poplach je možné pouze jen pro jednu měřenou fyzikální
veličinu. Továrně je poplach aktivován pro veličinu relativní vlhkosti.
Váš přístroj může být vyrovnán a nastaven podle jeho umístění podle referenčního vlhkostního
čidla. (další informace jsou uvedeny v přiloženém průvodním listu).
4. NÁZORNÁ OBSLUHA PŘÍSTROJE typ 608 - H1 a 608 - H2
4.1 Ukázání naměřených MIN / MAX hodnot.
Jednotlivé údaje se objevují cyklicky za sebou po stiskávání prvního tlačítka
.
Mód měření Ukázání MIN Ukázání MAX
Obě mezní hodnoty jsou ukazovány jen v případě, když je aktivována funkce "Poplach".
Přidaná funkce u přístroje typ Testo 608 H2:
Poplach -dolní hranice Poplach - horní hranice
4.2 Resetování naměřených MIN / MAX hodnot.
Jednotlivé údaje se na displeji budou objevovat cyklicky za sebou a po stisknutí prvního tlačítka je
nutno vyčkat cca 3 sekundy a teprve pak stlačit poslední tlačítko.
Mód měření Údaj MIN ´Min je resetován Údaj MAX MAX je resetován
Page 4
4
Navíc u typu Testo 608 H2 2x stiskněte tlačítko Mode a vrátíte se zpět do Modu měření.

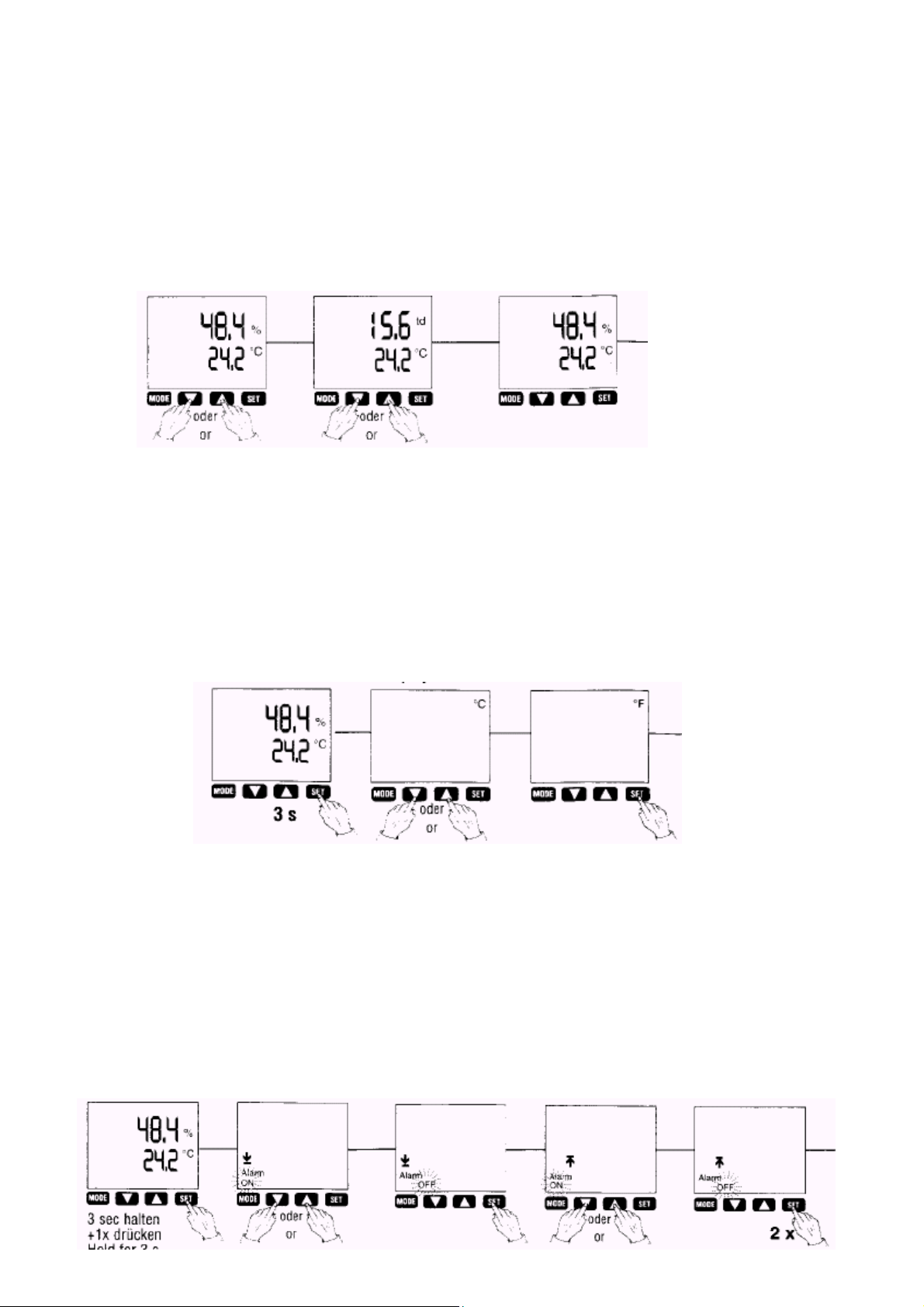

4.3 Nastavení měřících jednotek (bodu tání, % relativní vlhkosti)
Mód měření Údaj o bodu tání Údaj o relativní vlhkosti
Druhým nebo třetím tlačítkem (zleva) nastavujeme jednotlivé hodnoty měrných jednotek. Opět se
budou údaje na displeji měnit cyklicky za sebou. Mezi jednotlivými stisky tlačítek opět vyčkáme
cca 3 sekundy.
4.4 Nastavení měřících jednotek (teploty °C nebo °F)
Mód měření Údaj bliká Nastavení °C nebo °F
Jednotlivé údaje se na displeji budou objevovat cyklicky zasebou. Mezi jednotlivými stisky
tlačítek opět vyčkáme cca 3 sekundy.
5. NÁZORNÉ NASTAVENÍ POPLACHU - jen u typu 608 - H2
5.1. Zapnutí a vypnutí poplachu
Mód měření Poplach bliká Poplach Poplach bliká Poplach
pro dolní mez: pro horní mez:
"ON" - zapnut "ON" - zapnut
"OFF" vypnut "OFF" vypnut
Page 5
5
Při prvním úkonu u módu měření 1 x stiskněte první tlačítko leva a podržte jej stlačené po dobu
cca 3 sekund. Jednotlivé údaje se na displeji budou objevovat cyklicky zasebou. U posledního
úkonu při aktivování poplachu pro horní mez stiskněte poslední tlačítko 2x.

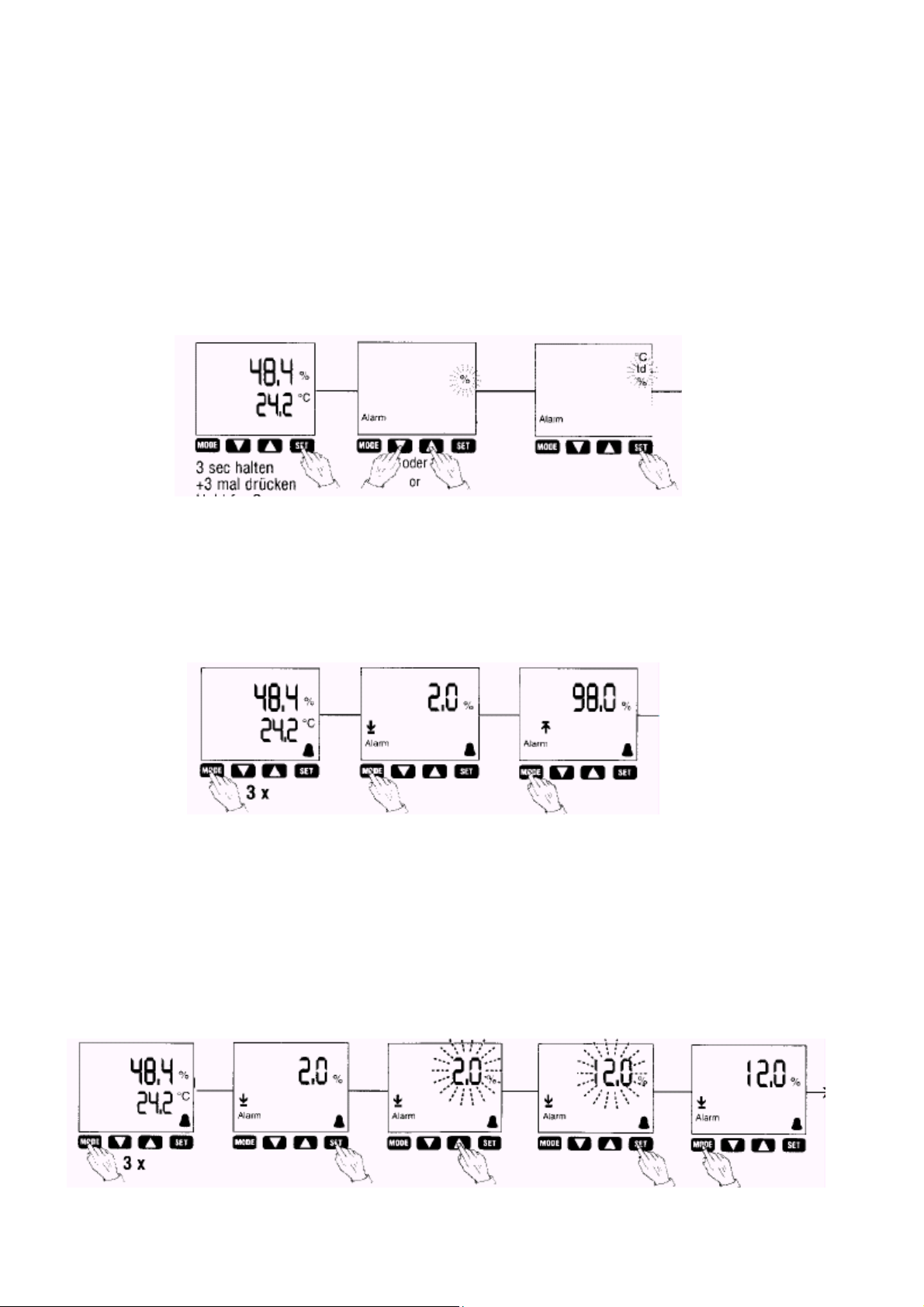

5.2. Volba a nastavení měrných jednotek pro poplach (%,°C,°F,bod tání)
Mód měření Měrné jednotky Volba měrných jednotek
pro poplach blikají %,°C,°F,bod tání
Tlačítko podržte stlačené a pak jej 3x stiskněte Jednotlivé měrné jednotky se budou na displeji
objevovat cyklicky za sebou.
5.3. Zobrazení mezních hodnot pro poplach (%,°C,°F,bod tání)
Mód měření Je zobrazena dolní Je zobrazena horní
pro poplach pro poplach
mezní hodnota pro mezní hodnota pro
V pravém dolním rohu displeje se objeví symbol " ▲ ", který znamená, že je aktivována volba
zobrazování mezních hodnot pro poplach.Jednotlivé údaje se budou na displeji objevovat
cyklicky za sebou. Mezní hodnoty pro poplach je možno stanovit jen u jedné z měřených veličin.
5.4. Nastavování mezních hodnot pro poplach (%,°C,°F,bod tání)
Mód měření Dolní mezní Dolní mezní Nastavit Potvrzení
3x zmáčknout hodnota hodnota dolní mezní dolní mezní
pro poplach pro poplach hodnotu hodnoty
ukázána bliká
Page 6
6

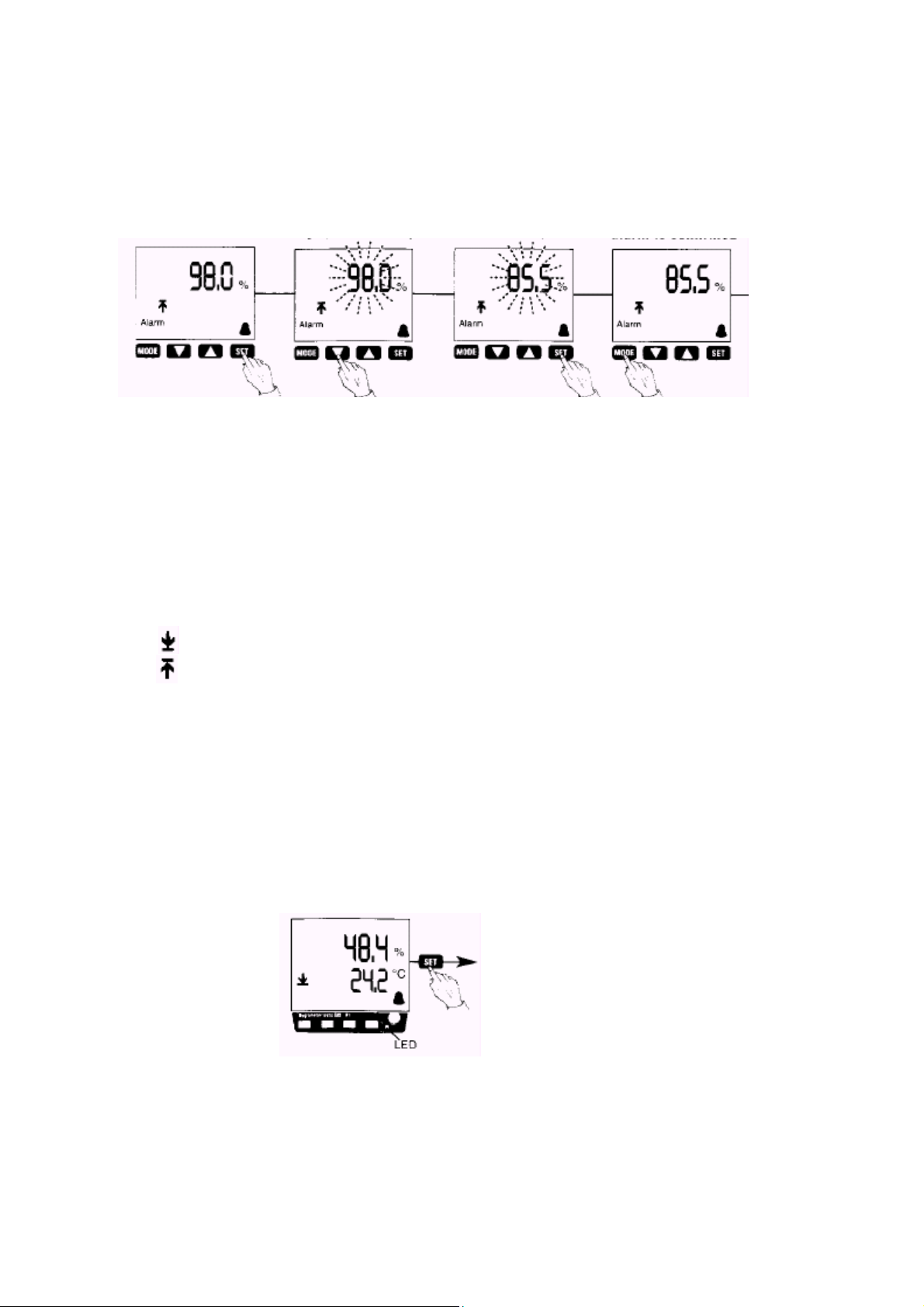

Pokračování v nastavování horní mezní hodnoty:
Horní mezní Horní mezní Nastavit horní mezní Potvrzení
hodnoty pro mezní hodnota hodnotu pro horní zvolené
poplach bliká poplach mezní hodnoty
V pravém dolním rohu displeje se objeví symbol " ▲ ", který znamená, že je aktivována volba
nastavování dolní a horní mezní hodnoty pro poplach.Jednotlivé úkony pro nastavování dolní a
horní mezní hodnoty se budou objevovat na displeji cyklicky za sebou.
5.5. Překročení horní nebo dolní mezní hodnoty při zapnutém poplachu
Upozornění:
Jestliže je aktivován poplach - je tento provozní stav signalizován na displeji symbolem " ▲ ",
který se nachází v pravém dolním rohu. Při překročení nastavených mezních hodnot se na displeji
objeví:
- překročena dolní mezní hodnota a bliká LED dioda
- překročena horní mezní hodnota a bliká LED dioda
Upozornění:
LED dioda bliká tak dlouho až uživatel potvrdí tento stav tlačítkem "SET". Hodnota překročení
horní nebo dolní mezní hodnoty zůstává v přístroji uchována a bude pak ukazována na displeji
jako MIN/MAX hodnota v módu Nabídka.
Mód měření
