Testo 606 Operating Manual

Page 1
testo 606-1
Bedienungsanleitung de Instruction manual en Mode d’emploi fr Manual de instrucciones es Manuale di istruzioni it
Manual de instruções pt Руководство пользователя ru
Page 2
2
Bedienungsanleitung de ........................... 3 - 10
Instruction manual en ......................... 11 - 18
Mode d’emploi fr ......................... 19 - 28
Manual de instrucciones es ......................... 29 - 38
Manuale di istruzioni it ......................... 39 - 48
Manual de instruções pt ......................... 49 - 58
Инструкция по эксплуатации ru ......................... 59-67
Page 3
Kurzanleitung testo 606-1
Schutzkappe: Parkposition
Liste der einstellbaren
Materialien zum Aufkleben in die Schutzkappe
Grundeinstellungen vornehmen Gerät ist aus >
mit
( ) bestätigen:
Auto off-Funktion: OFF, ON
Gerät einschalten
drücken.
Displaybeleuchtung einschalten (für 10s) Gerät ist an >
Anzeigemodus wählen Gerät ist an > Mit
Aktueller Messwert > Hold: Messwerte werden gehalten
Gerät ausschalten Gerät ist an >
2s gedrückt halten > Mit ( ) auswählen,
drücken.
auswählen:
2s gedrückt halten.
3Kurzanleitung testo 606-1
?? ?? nl sv pt it es fr en de
Page 4
4 Sicherheit und Umwelt
Sicherheit und Umwelt
Zu diesem Dokument
> Lesen Sie diese Dokumentation aufmerksam durch und
machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Doku menta tion griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter.
> Beachten Sie besonders die Informationen, welche durch
folgende Zeichen hervorgehoben sind:
Personenschäden / Sachschäden vermeiden
> Das Produkt nur sach- und bestimmungsgemäß und innerhalb
> Das Produkt nie zusammen mit Lösungs mitteln, Säuren oder
> Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in
Mit Signalwort Vorsicht!:
Warnt vor Gefahren, die zu leichten Körperverletzungen oder Sachschäden führen können, wenn die genannten Vorsichts maßnahmen nicht getroffen werden.
Wichtiger Hinweis.
der in den Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden.
anderen aggressiven Stoffen lagern.
der Doku mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo ver wenden.
Umwelt schützen
> Defekte Akkus und leere Batterien an den dafür vorgesehenen
Sammelstellen abgeben.
> Produkt nach Ende der Nutzungszeit an Testo senden. Wir
sorgen für eine umwelt schonende Entsorgung.
Page 5
Leistungsbeschreibung
Funktionen und Verwendung
Das testo 606-1 ist ein Materialfeuchtemessgerät. Üblicher Verwendungszweck ist die Ermittlung des Materialfeuchtegehaltes in Holz oder Baumaterialien. Das verwendete Messverfahren ist geeignet für Übersichtsmessungen, um festzustellen ob das getestete Material noch weiter austrocknet. Der Materialfeuchte­gehalt wird in Gewichts % angezeigt.
Technische Daten
5Leistungsbeschreibung
Messtechnische Daten
· Sensoren: Elektrischer Widerstand (Leitfähigkeits­messung), Testo-Feuchtesensor, NTC-Temperatur sensor
· Messgrößen: Gewichts % Materialfeuchte (Holz, Baumaterialien), %rH, td, wb, °C, °F
· Messbereiche:
-10...50 °C, 14...122 °F, 0...100 %rH, Materialfeuchte: siehe Kapitel Produkt verwenden
Auflösungen:
0.1 %, 0.1 °C, 0.1 °F, 0.1 %rH
· Genauigkeiten (Nenntemperatur 25°C / 77°F, ±1 Digit): Leitfähigkeitsmessung ±1 %, ±0.5 °C, ±0.9 °F, ±2,5 %rH (5...95 %rH)
· Messrate:
0.5s, Feuchte: 1s
Weitere Gerätedaten
· Schutzart: IP20
· Umgebungsbedingungen:
-10...50°C, 14...122°F
· Lager- / Transportbedingungen:
-40...70°C, -40...158°F
· Spannungsversorgung: 2 x 1,5V Typ AAA
· Batteriestandzeit: 130h (ohne Displaybeleuchtung)
· Abmessungen: 119x46x25mm / 4.69x1.81x0.98“ (inkl. Schutzkappe)
· Gewicht: 90g / 0.20lb (inkl. Batterien und Schutzkappe)
Prüfungen und Zulassungen
· Dieses Produkt erfüllt laut Konfor­mitätsbescheinigung die Richtlinien gemäß 2004/108/EG.
· Dieses Produkt ist TÜV-geprüft nach den Vorschriften der VDI 4206 Blatt 4: August 2013. Prüfkennzeichen TÜV By RgG 306
· Für amtliche Messungen nach
1. BImSchV(Schornsteinfeger) und gemäß VDI 4206 Teil 4 muss das Messgerät halbjährlich von einer technischen Prüfstelle der Innung für das Schornsteinfegerhandwerk oder einer anderen von der Behörde anerkannten Prüfstelle überprüft werden.
Garantie
· Dauer: 2 Jahre, Garantiebedingungen: siehe Internetseite www.testo.com/warranty
?? ?? nl sv pt it es fr en de
Page 6
6 Produktbeschreibung
Produktbeschreibung
Auf einen Blick
Schutzkappe: Parkposition
Vorsicht! Verletzungs-
gefahr durch Mess­elektroden.
> Bei Nichtgebrauch Schutz
kappe aufstecken.

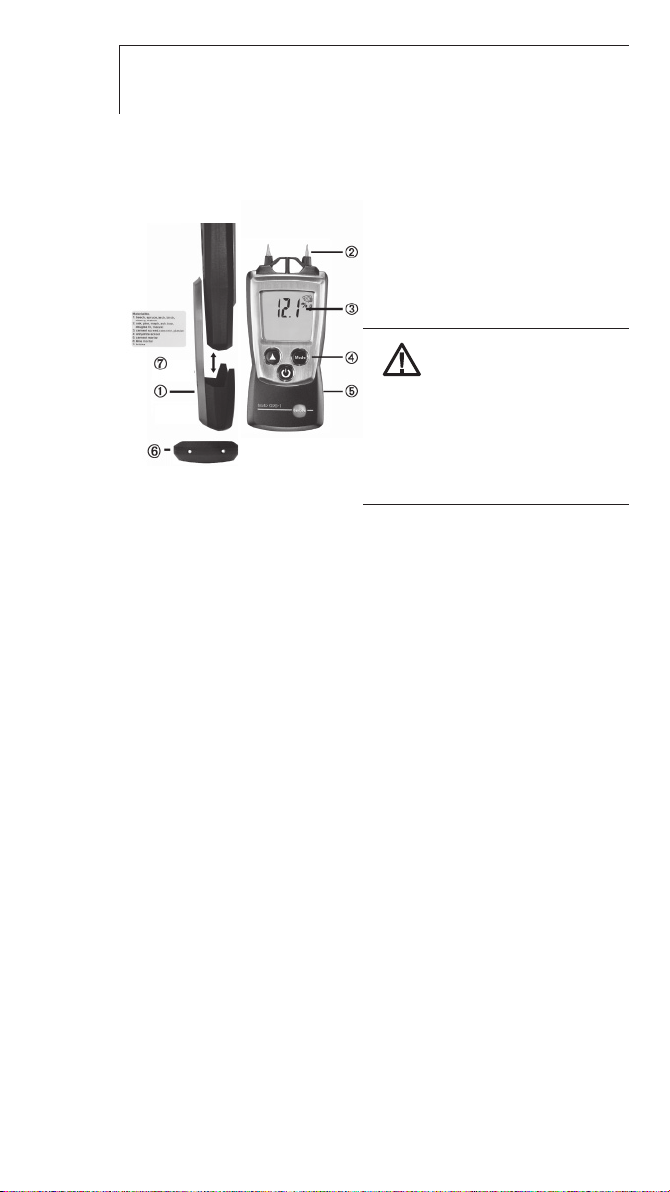

Display Bedientasten Batteriefach (Rückseite) Kontakte des Prüfwiderstands
   Liste der einstellbaren
Materialien zum Aufkleben in die Schutzkappe
Erste Schritte
Batterien einlegen:
1 Batteriefach öffnen: Batteriedeckel nach unten schieben. 2 Batterien (2x 1,5V Typ AAA) einlegen. Polung beachten! 3 Batteriefach schließen: Batteriedeckel aufschieben.
Grundeinstellungen vornehmen (Konfigurationsmodus):
Einstellbare Funktionen
· Auto off-Funktion: OFF (aus), ON (an, Gerät schaltet 10min nach letzter Tasten-
betätigung automatisch aus)
1 Beim Einschalten des Geräts gedrückt halten, bis im
Display
- Die einstellbare Funktion wird angezeigt. Die aktuelle
2
blinkt.
3
- Das Gerät wechselt in den Messmodus.
und erscheint (Konfigurationsmodus).
Einstellung blinkt.
( ) mehrmals drücken, bis die gewünschte Einstellung
( ) drücken, um die Eingabe zu bestätigen.
Page 7
Produkt verwenden
Zur Gewährleistung korrekter Messwerte: Messung an
mehreren Stellen wiederholen. Aufgrund des unterschiedlichen
Widerstandes des Holzes mit bzw. quer zu den Fasern kann das Messergebnis beeinflusst werden. Werden die Einstechnadeln mit dem Faserverlauf eingestochen, können leicht höhere Werte resultieren, da der Widerstand im Material geringer ist.
· Eine Messung erfolgt nur bis zu der Tiefe, zu denen sich die Einstechnadeln im Material befinden. Stechen Sie die
Messnadeln möglichst tief ein (4 bis 5 mm).
· Bei Messungen der Feuchte in Brennstoffen empfiehlt es sich, den Holzscheit vor der Messung zu spalten und an drei Punkten zu messen. Messpunkte: jeweils 5 cm von der linken und rechten Schnittkante entfernt und einmal in der Scheitmitte.
Die angezeigten Werte hängen stark vom verwendeten Bau-
stoff/Hersteller und dem Umgebungsklima ab. Da es sich hierbei um Naturprodukte handelt, können die selben Materialien aus unterschiedlichen Chargen vonein ander abweichen.
Gerät einschalten:>
Displaybeleuchtung einschalten
>
Materialkennlinie einstellen:
drücken.
- Der Messmodus wird geöffnet.
Gerät ist eingeschaltet.
drücken.
- Displaybeleuchtung erlischt automatisch 10s nach letzter Tastenbetätigung.
Die Materialfeuchteanzeige erscheint in der oberen Display-
zeile. Angezeigt wird das Materialsymbol (Holz) oder (Baumaterial) mit der jeweiligen Materialnummer (siehe beiliegenden Aufkleber für die Innenseite der Schutzkappe).
7Produkt verwenden
?? ?? nl sv pt it es fr en de
Page 8
8 Produkt instand halten
Einstellbare Materialien Messbereich
1. Buche, Fichte, Lärche, Birke, Kirsche, Nussbaum 8.8...54.8 Gewichts %
2. Eiche, Kiefer, Ahorn, Esche, Douglasie, Meranti 7.0...47.9 Gewichts %
3. Zement-Estrich, Beton 0.9...22.1 Gewichts %
4. Anhydrit-Estrich 0.0...11.0 Gewichts %
5. Zementmörtel 0.7...8.6 Gewichts %
6. Kalkmörtel, Gips 0.6...9.9 Gewichts %
7. Ziegel 0.1...16.5 Gewichts
>
mehrmals drücken, bis gewünschte Materialkennlinie erscheint.
Gerätefunktion testen:
mehrmals drücken, bis Test: leuchtet.
1 2 Messelektroden mit den Kontakten des Prüfwiderstands auf
der Oberseite der Schutzkappe verbinden.
- Test blinkt.
-
Test: ok leuchtet: Gerät funktionsfähig. Test: ok leuchtet nicht: Prüfung nicht möglich, siehe
Kapitel ‘Tipps und Hilfe’.
drücken, zurück ins Messmenü.
3
Displayansicht wechseln:
%
Einstellbare Ansichten
· Aktueller Messwert
· Hold: Messwerte werden gehalten
> drücken, bis gewünschte Ansicht erscheint.  Gerät ausschalten:
>
gedrückt halten, bis das Display erlischt.
Produkt instand halten
Batterien wechseln:
1 Batteriefach öffnen: Batteriedeckel nach unten schieben. 2 Verbrauchte Batterien entnehmen und neue Batterien
(2x 1,5V Typ AAA) einlegen. Polung beachten!
3 Batteriefach schließen: Batteriedeckel aufschieben.
Gehäuse reinigen:Gehäuse bei Verschmutzung mit einem feuchten Tuch (Seifen-
lauge) reinigen. Keine scharfen Reinigungs- oder Lösungsmittel verwenden!
Page 9
Tipps und Hilfe
Fragen und Antworten
Frage Mögliche Ursachen / Lösungen
Hi oder Lo · Messwerte außerhalb des Messbereichs (zu hoch, zu
niedrig): Die Messergebnisse sollten bei Materialen
die nicht speziell getrocknet oder befeuchtet wurden immer im Messbereich liegen.
· Restkapazität <10min: Batterien wechseln.
Gerätefunktion testen: Test: ok leuchtet nicht · Messelektroden und Kontakte auf der Oberseite der Schutzkappe reinigen.
· Erneute Fehlermeldung: Gerät an den Testo­ Kundendienst senden.
Messelektroden defekt/ abgenutzt · Gerät an den Testo-Kundendienst senden.
Die gemessene Materialfeuchte bezieht sich auf das Trockengewicht (0 %-Feuchte) des jeweiligen Materials. Die hinterlegten Materialkennlinien wurden über die Darr-Wäge­(Befeuchtung- und Trocknungs-) Methode ermittelt. Daraus leiten sich die angegebenen Messbereiche ab.
Umrechnung in Gewichtprozente
Gewichtsprozente = (Nassgewicht-Trockengewicht) * 100 / Trockengewicht
Beispiel Nassgewicht: 180 g, Trockengewicht: 150 g Gewichtprozente: (180 - 150) * 100 / 150 = 20 %
9Tipps und Hilfe
?? ?? nl sv pt it es fr en de
Umrechnung in Wassergehalt
Wassergehalt-% = (Nassgewicht-Trockengewicht) * 100 / Nassgewicht
Beispiel Nassgewicht: 180 g Trockengewicht: 150 g Wassergehalt-%: (180 - 150) *100 / 180 = 16,6 %
Page 10
10
Was ist trocken, bedenklich, feucht
Die angegeben Werte dienen als Richtwerte zur Beurteilung der Materialien. Es handelt sich um typische Werte für den Innenbereich.
Kennlinie Material trocken bedenklich feucht /
sehr feucht
Kennlinie 1 oder 2 innen beheizt
Kennlinie 1 oder 2 innen unbe­heiztt
Kennlinie 3 Zement-Estrich < 3 3...5 > 5
Kennlinie 3 Beton < 2.2 2.2...4.4 > 4.4
Kennlinie 4 Anhydrit-Estrich < 0.5 0.5...1 > 1
Kennlinie 5 Zementmörtel < 3 3...5 > 5
Kennlinie 6 Kalkmörtel < 2 2...4 > 4
Kennlinie 6 Gips < 2 2...4 > 4
Kennlinie 7 Mauerziegel < 1 1...3 > 3
Buche, Fichte,
Lärche...
Eiche, Kiefer, Ahorn... < 15 15...20 > 20
< 12 12...15 > 15
Richtwerte für die Einbaufeuchte von Holz, die sich nach einer gewissen Zeitspanne im Gebrauchszustand im Mittel einstellt (DIN 1052-1 (4/88) Abschnitt 4.2.1.):
Kennlinie Anwendungsbereich Holzfeuchte in Gewichts %
1 oder 2 allseitig geschlossene Bauwerke mit Heizung 9 ± 3 1 oder 2 allseitig geschlossene Bauwerke ohne Heizung 12 ± 3 1 oder 2 überdeckte offene Bauwerke 15 ± 3 1 oder 2 Konstruktionen, die der Witterung allseitig ausgesetzt sind 18 ± 6
Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt­daten siehe Internetseite www.testo.com/service-contact
Page 11
Short manual testo 606-1
11
Short manual testo 606-1
Protection cap: Park position

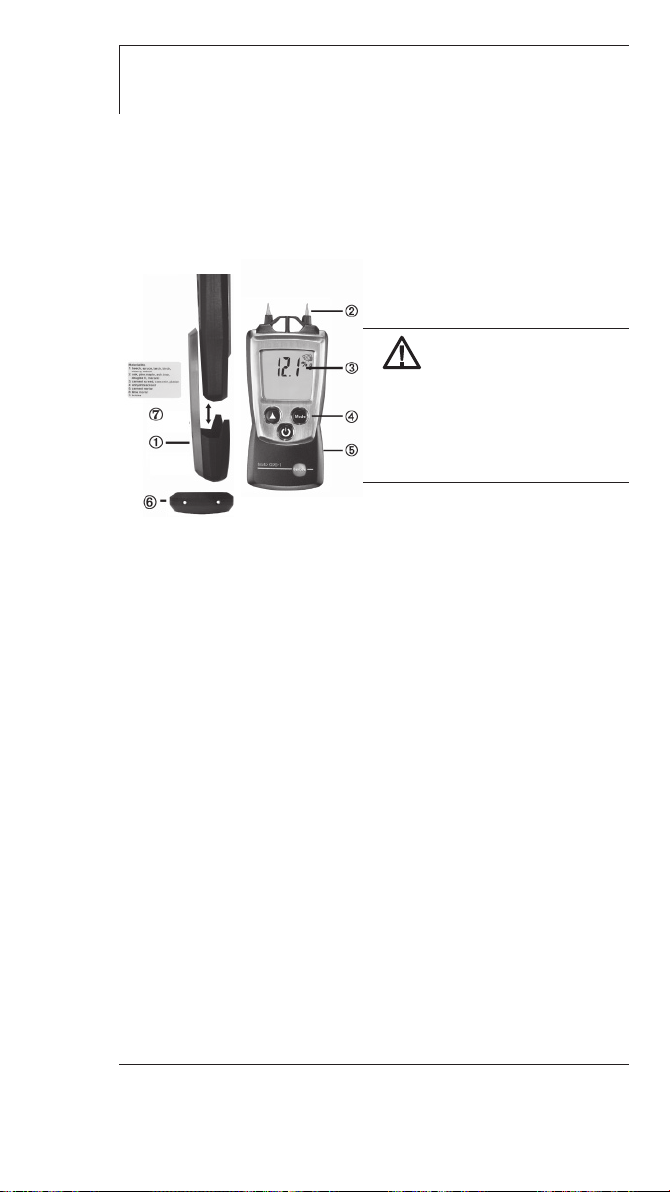

Sensing electrodes Display Control keys Battery compartment (on rear) Test resistance contact
List of settable materials, for
Basic settings Instrument off > press and hold
confirm with
Auto off-Funktion: OFF, ON
Switching the instrument on Press
Switching the display light on (for 10s) Instrument on > press
Select display mode Instrument on > select with
Current reading > Hold: Readings are held
( ):
.
2s > select with ( ),
:
deenfresitptsvnl????
sticking into the protective cap
Switching the instrument off: Instrument on >press and hold
2s.
Page 12
12
Safety and the enviroment
Safety and the environment
About this document
Please read this documentation through carefully and
>
familiarise yourself with the product before putting it to use. Keep this document to hand so that you can refer to it when necessary. Hand this documentation on to any subsequent users of the product.
Pay particular attention to information emphasised by the
>
following symbols:
With the signal word Caution!:
Warns against hazards which could result in minor physical injury or damage to equipment if the precautionary measures indicated are not taken.
Important.
Avoid personal injury/damage to equipment
Only operate the measuring instrument properly, for its
>
intended purpose and within the parameters specified in the technical data. Do not use force.
Never store the product together with solvents, acids or other
>
aggressive substances.
Only carry out the maintenance and repair work that is
>
described in the documentation. Follow the prescribed steps when doing so. Use only OEM spare parts from Testo.
Protecting the environment
Take faulty rechargeable batteries as well as spent batteries to
>
the collection points provided for them.
Send the product back to Testo at the end of its useful life. We
>
will ensure that it is disposed of in an environmentally friendly manner.
Page 13
Specification
Specifications
Functions and use
The testo 606-1 is a material moisture measuring instrument. It is normally used to determine the material moisture content in wood or building materials. The measurement procedure used is suitable for overview measurement to determine whenther the material is continuing to dry out. The material moisture is given in % by weight.
Technical data
13
Measurement data
· Sensors: Electrical resistance (conductivity measurement), Testo humidity sensor, NTC temperature sensor
· Parameters: % by weight material moisture (wood, building materials),
· Measuring ranges: See chapter Using the Product
· Resolutions:
0.1 %
· Accuracies (Nominal temperature 25 °C, ±1 Digit): Conductivity measurement ±1 %,
· Measuring rate:
0.5 s, humidity: 1s
Further instrument data
· Protection class: IP20
· Ambient conditions:
-10...50 °C, 14...122 °F
· Storage/transport conditions:
-40...70 °C, -40...158 °F
· Voltage supply: 2x 1.5 V type AAA
· Battery life: 130 h (without display light)
· Dimensions: 119x46x25mm / 4.69x1.81x0.98” (inc. protection cap)
· Weight: 90 g / 3.2 oz (inc. batteries and protection cap)
Examinations and licenses
· As declared in the Certificate of Conformity, this product complies with Directive 2004/108/EC.
Warranty
· Duration: 2 years, warranty conditions: see www.testo.com/warranty
?? ?? nl sv pt it es fr en de
Page 14
Product description
14
Product description
At a glance
Protection cap: Park position
Sensing electrodes
>
not in use.
Display Control keys Battery compartment (on rear) Test resistance contact
List of settable materials, for
sticking into the protective cap
Caution! Risk of injury
from sensing electrodes!
Attach protection cap when
First steps
Inserting batteries:
1 To open the battery compartment, push the battery cover
down.
2 Insert batteries (2x 1.5 V type AAA). Observe the polarity! 3 To close the battery compartment, push the battery cover
back on.
Basic settings (configuration mode):
Adjustable functions
· Auto off function: OFF, ON (instrument switches off automatically if no key is
pressed for 10 minutes)
1 When switching the instrument on, press and hold until
and appear on the display (configuration mode).
- The adjustable function is displayed. The current setting flashes.
2 Press 3 Press
- The instrument changes to measuring mode.
( ) several times until the desired setting flashes. ( ) to confirm the input.
Page 15
Using the product
Using the product
To guarantee correct readings:
· Repeat the measurement at several points. The differing resistance of the wood, with or across the grain, may have an impact on the measurement result. If the injection needles are inserted with the grain, this may result in slightly higher readings because the resistance in the material is lower.
·
A measurement is only implemented as far as the depth that the injection needles are inserted within the material. Insert the measuring needles as far as possible (4 to 5 mm).
· When measuring fuel moisture content, it is advisable to split the log prior to measurement and to measure at three points. Measuring points: each 5 cm away from the left and right cut edge and once in the centre of the log.
The values displayed are highly dependent on the building
material/manufacturer used, and on the ambient conditions . As the materials are natural, the same materials can vary from batch to batch.
Switching the instrument on:
> Press
- Measuring mode is opened.
Switching the display light on:
The instrument is switched on.
> Press
- The display light goes out automatically if no key is
Setting the material characteristic curve:
The material moisture is indicated in the top line of the
display. The material symbol (wood) or material) is displayed with the relevant material number (see enclosed sticker for the inside of the protective cap).
.
.
pressed for 10 seconds.
(building
15
?? ?? nl sv pt it es fr en de
Settable materials Measuring range
1. beech, spruce, larch, birch, cherry, walnut 8.8...54.8 % by weight
2. oak, pine, maple, ash-tree, douglas fir, meranti 7.0...47.9 % by weight
3. cement screed, concrete 0.9...22.1 % by weight
4. anhydrite screed 0.0...11.0 % by weight
5. cement mortar 0.7...8.6 % by weight
6. lime mortar, plaster 0.6...9.9 % by weight
7. bricks 0.1...16.5 % by weight
Page 16
16
Using the product
> Press several times until the desired material
characteristic curve appears.
Testing the instrument function:
1 Press several times until Test: lights up. 2 Connect sensing electrodes with the contacts of the test
resistor on the top of the protection cap.
- Test flashes.
-
Test: ok lights up: instrument is functioning. Test: ok does not light up: test not possible, see chapter
‚Tips and assistance‘.
3 Press
Changing the display view:
Adjustable views
· Current reading
· Hold: Readings are held.
> Press until the desired view appears.  Switching the instrument off:
> Press
back to measurement menu.
and hold until the display goes out.
Maintaining the product
Changing batteries:
1 To open the battery compartment, push the battery cover
down.
2 Remove used batteries and insert new batteries
(2x 1.5 V type AAA). Observe the polarity!
3 To close the battery compartment, push the battery cover
back on.
Cleaning the housing:
> Clean the housing with a moist cloth (soap suds) if it is dirty.
Do not use aggressive cleaning agents or solvents!
Page 17
Tips and assistance
Tips and assistance
Questions and answers
Question Possible causes/solutions
Hi or Lo · Readings outside the measuring range (too high, too ·
·
Testing the instrument function: Test: ok does not light up · Clean sensing electrodes and contacts on the top of the protection cap.
· If the error message appears again, send the
Meas. electrodes defective/ worn · Send instrument to Testo customer service.
low): Readings outside the measuring range (too high, too low): for materials that have not been specially dried or moistened, the measurement results should always be within the measuring range.
Residual capacity <10 min: Change batteries.
instrument to Testo Customer Service.
17
The material‘s measured moisture content is relative to the dry weight (0% moisture) of the relevant material. The stored material characteristic curves were determined using the Darr (wet and dry weighing) method. The specified measuring ranges are derived from this.
Conversion to percent by weight
Percent by weight = (wet weight-dry weight) * 100 / dry weight
Example
Wet weight: 180 g Dry weight: 150 g Percent by weight: (180 - 150) * 100 / 150 = 20%
Conversion to water content
Water content % = (wet weight - dry weight) * 100 / wet weight
Example
Wet weight: 180 g Dry weight: 150 g Water content %: (180 - 150) * 100 / 180 = 16.6%
?? ?? nl sv pt it es fr en de
Page 18
18
Tips and assistance
What constitutes dry, or at risk, or damp? The values indicated serve as guideline figures for assessing the materials. The values are typical inner area values
Characteristic curve Material Dry At risk Damp /
very damp
Characteristic curve 1 or 2 inside heated
Characteristic curve 1 or 2 inside unheated
Characteristic curve 3 Cement screed < 3 3...5 > 5
Characteristic curve 3 Concrete < 2.2 2.2...4.4 > 4.4
Characteristic curve 4 Anhydrite screed < 0.5 0.5...1 > 1
Characteristic curve 5 Cement mortar < 3 3...5 > 5
Characteristic curve 6 Lime mortar < 2 2...4 > 4
Characteristic curve 6 Gypsum < 2 2...4 > 4
Characteristic curve 7 Brick < 1 1...3 > 3
Beech, fir, larch... < 12 12...15 > 15
Oak, pine, maple
wood...
< 15 15...20 > 20
Guideline values for the installation moisture of wood, which sets in as an average after a certain period in use-status (DIN 1052-1 (4/88) Para. 4.2.1.):
Char. curve Application area Wood humidity in % by weight
1 or 2 buildings closed on all sides with heating 9 ± 3 1 or 2 buildings closed on all sides without heating 12 ± 3 1 or 2 roofed open buildings 15 ± 3 1 or 2 constructions which are open to the weather on all sides 18 ± 6
If we could not answer your question, please contact your dealer or Testo Customer Service. For contact details, please visit www. testo.com/service-contact.
.
Page 19
Instructions succinctes testo 606-1
19
Instructions succinctes testo 606-1
Capot de protection: position de
rangement
Électrodes de mesure Affichage Touches de fonction Compartiment pile (au dos) Contacts de la résistance de
contrôle
Liste des matériaux
paramétrables à coller dans la partie intérieure du capot de protection
Paramétrage L’appareil est éteint > Maintenez la touche
2 s > Sélectionnez avec
Fonction Auto Off : OFF, ON
Allumer l’appareil Appuyez brièvement sur
Allumer l’éclairage de l’écran (pendant 10 s) L’appareil est allumé > Appuyez sur
Sélectionner le mode d’affichage L’appareil est allumé > Sélectionnez avec
Valeur actuelle > Hold : les valeurs sont conservées
Éteindre l’appareil L’appareil est allumé > Maintenez la touche
2 s.
( ), confirmez avec ( ) :
.
.
deenfresitptsvnl????
enfoncée pendant
:
enfoncée pendant
Page 20
20
Sécurité et environnement
Sécurité et environnement
Concernant ce document
Veuillez, attentivement, prendre connaissance de ce document
>
et familiarisez-vous avec le maniement du produit avant de l‘utiliser. Conservez-le à portée de main afin de pouvoir y recourir en cas de besoin. Remettez cette documentation aux utilisateurs ultérieurs de ce produit.
Veuillez tenir compte en particulier des informations mises en
>
évidence par les symboles suivants :
Éviter les dommages corporels / matériels
>
>
>
Accompagnées du mot Attention ! :
Signale les risques pouvant causer des blessures légères ou des dommages lorsque les mesures de précaution indiquées ne sont pas respectées.
Remarque importante.
Utilisez toujours le produit conformément à l‘usage prévu et
dans les limites des caractéristiques techniques. Ne faites pas usage de la force.
Ne stockez jamais le produit conjointement avec des solvants,
des acides ou d‘autres substances agressives.
N‘effectuez que les travaux de maintenance et d‘entretien
décrits dans la documentation. Respectez les étapes indiquées. Utilisez seulement des pièces de rechange d‘origine Testo.
Protéger l‘environnement
Déposez les accus défectueux/les piles vides aux endroits
>
prévus à cet effet (points de collecte).
Renvoyez le produit chez Testo au terme de sa durée
>
d‘utilisation. Nous assurons une élimination respectueuse de l‘environnement.
Page 21
Description des appareils
Description des appareils
Fonctions et utilisation prévue
Le testo 606-1 est un appareil de mesure de l‘humidité des matériaux. Il est généralement prévu pour la détermination du taux d‘humidité des matériaux tels que le bois ou les matériaux de construction.Le procédé utilisé est adapté pour une mesure on-line permettant de savoir si le matériel testé doit encore être séché. Le poids d’eau dans le matériau est ecprimé en % de la masse.
Caractéristiques techniques
21
Caractéristiques de mesure
· Capteur : Résistance électrique (mesure de la conductivité)
· Grandeurs mesurables : % d’humidité proportionnel à la masse (bois, matériaux de construction)
· Plages de mesure : Voir chapitre utilisation du produit
· Résolution :
0.1 %
· Précision appareil (à température nominale de 22 °C, ±1 chiffre) : Mesure de la conductivité ±1 %
· Fréquence de mesure :
0.5 s
Autres caractéristiques de l’appareil
· Type de protection : IP20
· Température d’utilisation :
-10...50 °C, 14...122 °F
· Température de stockage/transport :
-40...70 °C, -40...158 °F
· Alimentation électrique : 2 x 1,5 V type AAA
· Durée de vie des piles : 200 h (sans éclairage de l’écran)
· Dimensions : 119x46x25 mm / 4.69x1.81x0.98” (incl. capot de protection)
· Poids : 90 g / 3.2 oz (incl. piles et capot de protection)
Contrôles et homologations
· Ce produit répond aux exigences du certificat de conformité de la directive 2004/108/CE
Garantie
· Durée : 2 ans, conditions de garantie : cf. site Internet www.testo.com/warranty
?? ?? nl sv pt it es fr en de
Page 22
22
Description du produit
Description du produit
Aperçu
Capot de protection: position de
rangement
Électrodes de mesure
Attention ! Risque de
blessures par les électrodes de mesure.
Fermer le capot de
>
protection en cas de non- utilisation.
Affichage Touches de fonction Compartiment pile (au dos) Contacts de la résistance de
contrôle
Liste des matériaux paramétrables à coller dans la partie intérieure
du capot de protection
Prise en main
Insérer les piles :
1 Ouvrez le compartiment pile : faites glisser le couvercle vers
le bas.
2 Insérez les piles (2 piles 1,5 V type AAA). Attention à la
polarité !
3 Fermez le compartiment pile : faites glisser le couvercle vers
le haut.
Page 23
Utilisation du produit
Paramétrage (mode configuration) :
Fonctions paramétrables
· Fonction Auto Off : OFF (désactivée), ON (activée, l‘appareil s‘éteint
automatiquement 10 min après le dernier actionnement de touche)
1 Lors de l‘allumage de l‘appareil, maintenez la touche
enfoncée jusqu‘à ce que configuration).
- La fonction paramétrable est affichée. Le paramètre actuel clignote.
2 Appuyez plusieurs fois sur
paramètre désiré clignote.
3 Appuyez sur
- L‘appareil passe en mode mesure.
( ) pour confirmer la saisie.
et s‘affichent (mode
( ) jusqu‘à ce que le
Utilisation du produit
23
Pour garantir des valeurs de mesure correctes :
· Répétez la mesure à plusieurs endroits. Le résultat de la mesure peut varier en raison des différences de résistance du bois dans le sens des fibres ou perpendiculairement à celles-ci. Si les aiguilles de pénétration sont enfoncées dans les fibres, les valeurs mesurées peuvent être légèrement supérieures car la résistance du matériau est plus faible.
· La mesure n’est effectuée que jusqu’à la profondeur maximale de pénétration des aiguilles dans le matériau. Veuillez enfoncer les aiguilles de mesure le plus profondément possible (4 à 5 mm).
· Pour mesurer l’humidité des combustibles, il est recommandé de fendre la bûche avant la mesure et de procéder à trois mesures à des endroits différents. Points de mesure : un de chaque côté, éloignés de 5 cm des bords de gauche et de droite, et un au centre de la bûche.
Pour éviter des erreurs de mesure au niveau de la température
et de l’humidité, éloignez les mains du capteur. Les valeurs affichées dépendent fortement du type de matériaux, des conditions ambiantes ainsi que du constructeur. S’agissant de produits naturels, il est probable que pour des matériaux identiques les charges soient différentes.
Allumer l’appareil :> Appuyez brièvement sur
- Le mode mesure s’ouvre.
.
?? ?? nl sv pt it es fr en de
Page 24
24
Utilisation du produit
Allumer l’éclairage de l’écran
L’appareil est allumé.
> Appuyez sur
.
- L’éclairage de l’écran s’éteint automatiquement 10 s après le dernier actionnement de touche.
Paramétrer la courbe caractéristique du matériau :
L‘humidité du matériau s‘affiche sur la ligne supérieure de
l‘écran. Le symbole du matériau (bois) ou
(matériau de construction) ainsi que le numéro de matériau cor res pon­dant (voir l‘autocollant fourni à coller sur la face intérieure du capot de protection) sont affichés.
Matériaux paramétrables Etendue de mesure
1. Hêtre, épicéa, mélèze, bouleau, cerisier, noyer 8.8...54.8 % de la masse
2. Chêne, pin, érable, frêne, Douglas, Meranti 7.0...47.9 % de la masse
3. Chape-ciment, béton 0.9...22.1 % de la masse
4. Chape d‘anhydrite 0.0...11.1 % de la masse
5. Mortier de ciment 0.7...8.6 % de la masse
6. Mortier de chaux , plâtre 0.6...9.9 % de la masse
7. Brique 0.1...16.5 % de la masse
> Appuyez plusieurs fois sur jusqu‘à ce que la courbe
caractéristique désirée s‘affiche.
Tester le fonctionnement de l‘appareil :
1 Appuyez plusieurs fois sur jusqu’à ce que Test: s‘allume. 2 Connectez les électrodes de mesure avec les contacts de
la résistance de contrôle situés sur le dessus du capot de protection.
-
Test clignote.
-
Test: ok s‘allume : l‘appareil est prêt à fonctionner. Test: ok ne s’allume pas: contrôle impossible, référez-
vous au chapitre „Conseils et dépannage“.
3 Appuyez sur
Changer l’affichage de l’écran :
pour revenir au menu de mesure.
Affichages paramétrables
· Valeur actuelle
· Hold : Les valeurs sont conservées
> Appuyez sur jusqu‘à ce que l‘affichage désiré s‘affiche.  Éteindre l’appareil :
> Maintenez la touche
enfoncée jusqu’à ce que l’affichage
s’éteigne.
Page 25
Entretien du produit
Entretien du produit
Changer les piles :
1 Ouvrez le compartiment pile : faites glisser le couvercle vers le
bas.
2 Retirez les piles vides et insérez-en des nouvelles (2 piles
1,5 V type AAA). Attention à la polarité !
3 Fermez le compartiment pile : faites glisser le couvercle vers
le haut.
Nettoyer le boîtier :
> En cas de salissure, nettoyez le boîtier avec un linge humide
(eau savonneuse). N‘utilisez pas de solvants ni de produits de nettoyage forts!
Conseils et dépannage
25
?? ?? nl sv pt it es fr en de
Questions et réponses
Question Causes possibles
Hi ou Lo · Valeurs de mesure en dehors de la plage de mesure
· Capacité restante <10 min : Changer les piles.
Tester le fonctionnement de l‘appareil : Test: ok ne s’allume pas · Nettoyer les électrodes de mesure et les contacts sur le dessus du capot de protection.
· Message de défaut toujours présent : Envoyer l‘appareil à notre SAV.
Électrodes de mesure défectueuses/usées · Envoyer l‘appareil à notre SAV.
(trop élevées, trop basses) : Les résultats des mesures doivent toujours se situer dans la plage de mesure pour les matériaux n‘ayant pas subi de processus de séchage ou d‘humidification spéciaux.
Page 26
26
Conseils et dépannage
L’humidité mesurée des matériaux dépend du poids sec (0 % d’humidité) du matériau concerné. Les courbes caractéristiques enregistrées ont été déterminées selon la méthode gravimétrique (humidification et séchage). Les plages de mesure indiquées en résultent.
Conversion en pourcentage du poids
Pourcentage du poids = (poids humide - poids sec) * 100 / poids sec
Exemple
Poids humide : 180 g Poids sec : 150 g Pourcentage du poids : (180 - 150) * 100 / 150 = 20 %
Conversion en teneur en eau
Teneur en eau en % = (poids humide - poids sec) * 100 / poids humide
Exemple
Poids humide : 180 g Poids sec : 150 g Teneur en eau en % : (180 - 150) * 100 / 180 = 16,6 %
Page 27
Conseils et dépannage
VQu‘est-ce qui es sec, douteux, humide ?
Les valeurs indiquées servent de référence pour évaluer l‘état des matériaux. Il s‘agit de valeurs typiques pour des mesures à l‘intérieur.
27
deenfresitptsvnl????
Courbe caractéristique
Courbe caractéris­tique 1 ou 2, intérieur chauffé
Courbe caractéristique 1 ou 2, intérieur non chauffé
Courbe caractéris­tique 3
Courbe caractéris­tique 3
Courbe caractéris­tique 4
Courbe caractéris­tique 5
Courbe caractéris­tique 6
Courbe caractéris­tique 6
Courbe caractéris­tique 7
Matériau Sec Douteux Humide /
Très
humide
Hêtre, épicéa,
mélèze,...
Chêne, pin,
érable,...
Chape de ciment < 3 3...5 > 5
Béton < 2.2 2.2...4.4 > 4.4
Chape anhydrite < 0.5 0.5...1 > 1
Mortier de ciment < 3 3...5 > 5
Mortier de chaux < 2 2...4 > 4
Plâtre < 2 2...4 > 4
Brique < 1 1...3 > 3
< 12 12...15 > 15
< 15 15...20 > 20
Valeurs indicatives pour l’humidité d’installation du bois qui s’ajuste en tant que moyenne après une certaine période d’utilisation (DIN 1052-1 (4/88) parag 4.2.1).:
Courbe carac. Domaine d’application Humidité de bois %de la masset
1 ou 2 Constructions fermées sur tous côtés avec chauffage 9 ± 3 1 ou 2 Constructions fermées sur tous côtés sans chauffage 12 ± 3 1 ou 2 Constructions à toit ouvert 15 ± 3 1 ou 2 Constructions exposées au temps sur tous les côtés 18 ± 6
Si nous ne pouvons pas répondre à vos questions : veuillez vous adresser à votre revendeur ou au service après-vente Testo. Vous trouverez nos coordonnées sur Internet, à l’adresse www.testo.com/service-contact.
Page 28
28
Page 29
Instrucciones breves del testo 606-1
29
Instrucciones breves del testo 606-1
Cubierta de protección: posición
de reposo
Electrodos de medición Visualizador Teclas de función Compartimento para pilas (parte
posterior)
Contactos de la resistencia de
comprobación
Lista de materiales ajustables,
para pegar en la tapa de protección
Efectuar los ajustes básicos El instrumento está apagado > presionar
seleccionar con
Función Auto off: OFF, ON
Encender el instrumento Pulsar
Encender la iluminación del visualizador (durante 10 s) El instrumento está encendido > pulsar
Seleccionar modo de visualización El instrumento está encendido > seleccionar con
Valor de medición actual > Hold: se mantienen los valores de medición
Apagar el instrumento El instrumento está encendido > presionar
.
( ) confirmar con ( ):
durante 2 s >
.
:
durante 2 s.
deenfresitptsvnl????
Page 30
30
Seguridad y medio ambiente
Seguridad y medio ambiente
Indicaciones sobre este documento
Lea atentamente esta documentación y familiarícese con el
>
manejo del producto antes de utilizarlo. Guarde la presente documentación en un lugar accesible de forma que se pueda consultar cuando sea necesario. Entregue la documentación a posteriores usuarios de este producto.
Preste especial atención a la información resaltada mediante
>
los siguientes símbolos:
Con la palabra ¡Atención!:
Esta información advierte de peligros que pueden suponer leves lesiones corporales o materiales en caso de que no se respeten las medidas de precaución indicadas.
Indicación importante.
Evitar daños personales / materiales
Utilizar el producto sólo de acuerdo con el uso previsto y
>
observando los parámetros predeterminados que figuran en los datos técnicos. No forzar el instrumento.
No almacenar nunca el producto junto con disolventes, ácidos
>
u otras substancias agresivas.
Realizar únicamente los trabajos de mantenimiento que vienen
>
descritos en la documentación respetando siempre los pasos indicados. Utilizar solamente piezas de repuesto originales de Testo.
Protección del medio ambiente
Llevar las baterías averiadas y las pilas agotadas a los puntos
>
de recogida previstos al efecto.
Enviar el producto a Testo al término de su vida útil. Nosotros
>
nos ocuparemos de eliminarlo ecológicamente.
Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos
usados no deberían mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.
Page 31
Descripción de los instrumentos
Descripción de los instrumentos
Funciones y aplicación
El testo 606-1 es un instrumento de medición de la humedad de los materiales. Se utiliza generalmente para determinar la cantidad de humedad presente en la madera o en los materiales de construc ción. La medición obtenida es adecuada para determinar si el material se está secando o no. La humedad del material se muestra en % en peso.
Datos técnicos
31
Datos técnicos
· Sensor: Resistencia eléctrica (medición de la conductividad)
· Parámetros de medición: humedad del material en % en peso (madera, materiales de construcción)
· Rangos de medición: ver el capítulo Utilizar el Producto
· Resolución: 0,1%
· Exactitud (a temperatura nominal de 22 °C, ±1 dígito): Medición de la conductividad ±1%
· Frecuencia de medición: 0,5 s
Otros datos del instrumento
· Clase de protección: IP20
· Temperatura ambiental:
-10 - 50 °C; 14 - 122 °F
· Temperatura de almacenaje/transporte:
-40 - 70 °C; -40 - 158 °F
· Alimentación: 2 pilas de 1,5 V, tipo AAA
· Vida útil de las pilas: 200 h (sin iluminación del visualizador)
· Medidas: 119x46x25 mm / 4.69x1.81x0.98” (incl. pilas y cubierta de protección)
· Peso: 90 g / 3.2 oz (incl. pilas y cubierta de protección)
Comprobaciones y homologaciones
· De acuerdo a la certificación de conformidad este producto cumple las normativas conforme a 2004/108/CE.
Garantie
· Duración: 2 años, condiciones de garantía: ver página de internet www.testo.com/warranty
?? ?? nl sv pt it es fr en de
Page 32
32
Descripción del producto
Descripción del producto
Vista general
Cubierta de protección: posición
de reposo
Electrodos de medición
¡Atención! Peligro de
lesiones provocadas por los electrodos de medición.
Colocar la cubierta de
>
protección cuando no se esté utilizando el instrumento.
Visualizador Teclas de función Compartimento para pilas (parte
posterior)
Contactos de la resistencia de
comprobación
Lista de materiales configurables,
para pegar en la tapa de protección
Primeros pasos
Colocar las pilas:
1 Abrir el compartimento para pilas: deslizar hacia abajo la tapa. 2 Colocar las pilas (2 de 1,5 V, tipo AAA). Respetar la
polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la tapa.
Page 33
Utilizar el producto
Efectuar los ajustes básicos (modo de configuración):
Funciones ajustables
· Función Auto off: OFF (desconectado), ON (conectado; el instrumento se
desconecta automáticamente 10 minutos después de la última pulsación de cualquier tecla).
1 Al encender el instrumento, presionar hasta que
aparezca configuración).
- Se mostrará la función que se puede ajustar. El ajuste actual parpadea.
2 Pulsar
deseado.
3 Pulsar
- El instrumento cambia al modo de medición.
y en el visualizador (modo de
( ) varias veces hasta que parpadee el ajuste
( ) para confirmar la entrada.
Utilizar el producto
Para garantizar la obtención de valores de medición correctos:
· Repetir la medición en diferentes situaciones. Debido a las diferentes resistencias de la madera en el sentido de o transversalmente a las fibras, el resultado de la medición puede verse afectado. Si las agujas de penetración se insertan en el sentido de las fibras, pueden resultar valores ligeramente más altos, ya que la resistencia del material es menor.
· La medición se realiza solo hasta la profundidad en la que se encuentran las agujas de penetración en el material. Introduzca las agujas de medición con la máxima profundidad posible (4 a 5 mm).
· Al medir la humedad en combustibles se recomienda partir el trozo de madera antes de la medición y efectuar esta en tres puntos. Puntos de medición: a 5 cm de los bordes de corte derecho e izquierdo respectivamente y uno en el centro de la madera
Los valores obtenidos dependen en gran parte del material y el
fabricante, y de las condiciones ambiente. Dada la naturaleza de los materiales, estos pueden variar según el lote.
Encender el instrumento:
> Pulsar
- Se inicia el modo de medición.
Encender la iluminación del visualizador:
.
33
?? ?? nl sv pt it es fr en de
Page 34
Utilizar el producto
34
El instrumento está encendido.
> Pulsar
.
- La iluminación del visualizador se apaga automáticamente 10 segundos después de la última pulsación de cualquier tecla.
Ajustar la curva característica del material:
La humedad del material se muestra en la línea superior del
visualizador. Aparece el símbolo del material (madera) o
(material de construcción) junto con el número de material correspondiente (véase la pegatina que se adjunta para la parte interior de la cubierta de protección).
Settable materials Measuring range
1. haya, pícea, alerce, abedul, cerezo, nogal 8.8...54.8 % en peso
2. roble, pino, arce, fresno, abeto de Douglas, meranti 7.0...47.9 % en peso
3. solado de cemento, hormigón 0.9...22.1 % en peso
4. solado de anhidrita 0.0...11.0 % en peso
5. mortero de cemento 0.7...8.6 % en peso
6. mortero de cal, yeso 0.6...9.9 % en peso
7. ladrillo 0.1...16.5 % en peso
Pulsar
>
varias veces hasta que aparezca la curva
característica del material deseada.
Comprobar el funcionamiento del instrumento:
1 Pulsar
varias veces hasta que hasta que Test: se ilumine.
2 Conectar los electrodos de medición con los contactos
de la resistencia de comprobación situados en la parte superior de la cubierta de protección.
-
Test parpadea.
-
Test: ok se ilumina: el instrumento funciona
correctamente.
Test: ok no se ilumina: no se puede realizar la
comprobación, véase el capitulo „Consejos y ayuda“.
3 Pulsar
Cambiar el modo de visualización:
Modos de visualización ajustables
· Valor de medición actual
· Hold: se mantienen los valores de medición
> Pulsar hasta que aparezca el modo de visualización
deseado.
Apagar el instrumento:
> Presionar
para volver al menú de medición.
hasta que se apague el visualizador.
Page 35
Mantenimiento del producto
Mantenimiento del producto
Cambiar las pilas:
1 Abrir el compartimento para pilas: deslizar hacia abajo la
tapa.
2 Retirar las pilas agotadas e insertar pilas nuevas (2 de 1,5
V, tipo AAA). Respetar la polaridad.
3 Cerrar el compartimento para pilas: deslizar hacia arriba la
tapa.
Limpiar la carcasa:
> Limpiar la suciedad de la carcasa con un paño húmedo
(agua jabonosa). No utilizar productos de limpieza o disolventes agresivos.
Consejos y ayuda
35
?? ?? nl sv pt it es fr en de
Problemas y soluciones
Problema Posibles causas/soluciones
Hi o Lo ·
·
Comprobar el funcionamiento del instrumento: Test: ok no se ilumina · Limpiar los electrodos de medición y los contactos situados en la parte superior de la cubierta de protección.
· El mensaje de error vuelve a aparecer: enviar el instrumento al Servicio Técnico de Testo.
Electrodos de medición averiados/desgastados · Enviar el instrumento al Servicio Técnico de Testo.
Lecturas fuera del rango de medición (demasiado altas o demasiado bajas): Los resultados de medición en materiales que no han sido especialmente secados o humedecidos deberían situarse dentro del rango de medición.
Capacidad restante <10 min: cambiar las pilas.
Page 36
36
Consejos y ayuda
La humedad de material medida hace referencia al peso de la materia seca (humedad 0 %) del material respectivo. Las curvas características de material almacenadas se determinaron utilizando el método de análisis gravimétrico (de humedad y secado). De este se derivan los rangos de medición indicados.
Conversión a porcentajes de peso
Porcentajes de peso = (materia húmeda - materia seca) * 100 / materia seca
Ejemplo
Materia húmeda: 180 g Materia seca: 150 g Porcentajes de peso: (180 - 150) * 100 / 150 = 20 %
Conversión a contenido de agua
Contenido de agua-% = (materia húmeda - materia seca) * 100 / materia húmeda
Ejemplo
Materia húmeda: 180 g Materia seca: 150 g Contenido de agua-% : (180 - 150) * 100 / 180 = 16,6 %
Page 37
Consejos y ayuda
37
¿Qué es seco, cuestionable, húmedo? Los valores indicados sirven como valores orientativos para la evaluación de materiales. Se trata de valores típicos para interiores.
Curva característica Materia seco cuestion-
able
Curva característica 1 calefaccionado interi­ormente
Curva característica 2 interior sin calefac­cionar
Curva característica 3 Chape de ciment < 3 3...5 > 5
Curva característica 3 Béton < 2.2 2.2...4.4 > 4.4
Curva característica 4 Chape anhydrite < 0.5 0.5...1 > 1
Curva característica 5 Mortier de ciment < 3 3...5 > 5
Curva característica 6 Mortier de chaux < 2 2...4 > 4
Curva característica 6 Plâtre < 2 2...4 > 4
Curva característica 7 Brique < 1 1...3 > 3
Hêtre, épicéa,
mélèze,...
Chêne, pin,
érable,...
<12 12...15 > 15
< 15 15...20 > 20
húmedo /
húmedo
deenfresitptsvnl????
muy
Valores orientativos para la humedad en instalaciones de madera, que estabiliza como promedio después de un periodo de uso (DIN 1052-1 (4/88) Para. 4.2.1.):
Curvas car. Area de aplicación Humeda de la madera en
1 ó 2 estructuras cerradas con calefacción 9 ± 3 1 ó 2 estructuras cerradas sin calefacción 12 ± 3 1 ó 2 estructuras abiertas techadas 15 ± 3 1 ó 2 estructuras a 4 vientos 18 ± 6
Si no hemos podido resolver sus dudas, por favor, póngase en contacto con su distribuidor más cercano o con el Servicio Técnico de Testo. Encontrará los datos de contacto en la página de internet www.testo.com/service-contact.
Page 38
38
Page 39
Guida rapida testo 606-1
39
Guida rapida testo 606-1
Coperchio di
protezione: posizione aperta
Elettrodi di misura Display Tasti di comando Vano batteria (lato posteriore) Contatti della resistenza di
controllo
List of settable materials, for
sticking into the protective cap
Regolazioni base Lo strumento è spento > mantenere premuto
con
( ), confermare con ( ):
Funzione Auto Off: OFF, ON
Accendere lo strumento Premere
Accendere l’illuminazione display (per 10s) Lo strumento è acceso > premere
Selezionare la modalità visualizzazione Lo strumento è acceso > con
Lettura attuale > Hold: I valori misurati rimangono visualizzati
Spegnere lo strumento Lo strumento è acceso > premere
.
.
selezionare:
per 2s.
deenfresitptsvnl????
2s > selezionare
Page 40
40
Sicurezza e ambiente
Sicurezza e ambiente
In questo manuale
Leggere attentamente il presente manuale per acquisire
>
familiarità con lo strumento prima della messa in funzione. Conservare il manuale a portata di mano per consultarlo in caso di necessità. Consegnare il presente manuale al successivo utente dello strumento.
Osservare attentamente le informazioni accompagnate dai
>
seguenti simboli:
Con il simbolo Cautela!:
si segnala un pericolo che può provocare lesioni o danni non gravi se non si osservano le precauzioni indicate.
Note importanti.
Evitare danni personali / e materiali
Utilizzare lo strumento solo per gli scopi previsti e
>
conformemente ai parametri indicati nei dati tecnici. Non forzare lo strumento.
Non stoccare lo strumento insieme a solventi, soluzioni acide o
>
altre sostanze aggressive.
Eseguire esclusivamente gli interventi di manutenzione e
>
riparazione descritti nel manuale, rispettando le fasi di lavoro descritte. Utilizzare solo parti di ricambio originali Testo.
Proteggere l‘ambiente
Smaltire le batterie ricaricabili difettose o le batterie esaurite
>
negli appositi contenitori.
Rispedire lo strumento direttamente a Testo al termine della
>
sua vita operativa. Testo provvederà a smaltirlo nel rispetto dell‘ambiente.
Page 41
Descrizione delle prestazioni
Descrizione delle prestazioni
Funzioni e utilizzo
Testo 606-1 è uno strumento di misurazione dell‘umidità dei materiali. Lo scopo di utilizzo più comune è il controllo del contenuto di umidità nel legno o nei materiali edili. La procedurea di misura viene usata per controllare se è in atto un processo di essiccazione del materiale. L’umidità viene visualizzata in % di peso.
L‘umidità misurata si riferisce al peso del campione secco (umidità 0 %) del relativo materiale. Le curve caratteristiche dei materiali memorizzate nello strumento sono state create sulla base del metodo della doppia pesata (prima e dopo l‘essiccazione), dal quale derivano le fasce di misura specificate.
Percentuale in peso/volume = (peso del campione umido - peso del campione secco) × 100 / peso del campione secco
Esempio Peso del campione umido: 180 g Peso del campione secco: 150 g
Percentuale in peso/volume:(180 - 150)*100 / 150 = 20 %
41
?? ?? nl sv pt it es fr en de
Dati tecnici di misurazione
Dati tecnici di misurazione
· Sensore: Unità di misura: resistenza elettrica (misurazione conduttività)
· Unità di misura: umidità in % di peso (legno, materiali da costruzione)
· Campo di misura: Vedi capitolo Utilizzare il prodotto·
· Risoluzioni:
0.1 %
· Precisione (a temperatura nominale 22 °C, ±1 Digit): misurazione conduttività ±1%
· Velocità di misurazione:
0.5 s
Altri dati
· Classe di protezione: IP20
· Condizioni ambientali:
-10...50 °C, 14...122 °F
· Condizioni di stoccaggio/trasporto:
-40...70 °C, -40...158 °F
· Alimentazione: 2 x 1,5 V Tipo AAA
· Durata batteria: 200 h (senza illuminazione display)
· Dimensioni: 119x46x25 mm / 4.69x1.81x0.98” (incl. coperchio di protezione)
· Peso: 90 g / 3.2 oz (incl. batterie e coperchio di protezione)
Prove e omologazioni
· Come dichiarato nel certificato di conformità, questo strumento soddisfa la direttiva 2004/108/CE.
Garanzia
· Durata: 2 anni, condizioni di garanzia: vedere il sito internet www.testo.com/warranty
Page 42
Descrizione del prodotto
42
Descrizione del prodotto
Panoramica
Coperchio di
protezione: posizione aperta
Elettrodi di misura
Cautela! Pericolodi lesioni
a causa degli elettrodi di misura.
In fase di inutilizzo, inserire
>
il coperchio di protezione.
Display Tasti di comando Vano batteria (lato posteriore) Contatti della resistenza di
controllo
Lista dei materiali, da attaccare
sul coperchio protettivo
Prima di utilizzare lo strumento
Inserire le batterie:
1 Aprire il vano batterie: spingere verso il basso il coperchio
della batteria.
2 Inserire le batterie (2x 1,5V tipo AAA). Fare attenzione alle
polarità!
3 Chiudere il vano batteria: chiudere il coperchio.
Regolazioni base (modalità configurazione):
Funzioni regolabili
· Funzione Auto Off: OFF, ON (acceso - se nessun tasto viene attivato, lo
strumento si spegne automaticamente dopo 10 minuti)
Page 43
Utilizzare il prodotto
1 All‘accensione dello strumento, tenere premuto finché
sul display non compare
- Viene visualizzata la funzione regolabile. L‘impostazione attuale lampeggia.
2 Premere
non lampeggia.
3 Premere
- Lo strumento passa alla modalità di misura.
più volte ( ), finché l‘impostazione desiderata
( ) per confermare l‘inserimento.
e (modalità configurazione).
Utilizzare il prodotto
Per garantire letture corrette:
· RRipetere la misura in più punti. Il risultato della misura può variare a causa della diversa resistenza del legno con flusso parallelo o perpendicolare alle fibre. Se i puntali vengono inseriti nel flusso parallelo alle fibre, possono risultare valori più alti perché la resistenza nel materiale in quel punto è inferiore.
· La misura avviene solo sino alla profondità alla quale sono stati inseriti i puntali. Inserire i puntali alla massima profondità possibile (da 4 a 5 mm).
· In caso di misura dell’umidità in materiali combustibili, si consiglia di spaccare il ceppo prima di effettuare la misura e di misurare in tre punti. Punti di misura: a 5 cm di distanza da ciascun bordo di taglio (sinistro e destro) e una volta nel centro del ceppo.
I valori visualizzati sono fortemente dipendenti dal materiale
usato e dalle condizioni ambiente . Essendo i materiali naturali, lo stesso materiale può variare da lotto a lotto.
Accendere lo strumento:
> Premere
- La modalità di misura si attiva.
Accendere l’illuminazione del display
Lo strumento è acceso.
> Premere
- L’illuminazione del display si spegne automaticamente dopo 10 secondi dall’ultima attivazione di un tasto.
.
.
43
?? ?? nl sv pt it es fr en de
Page 44
Utilizzare il prodotto
44
Impostare la linea caratteristica del materiale:
L‘indicazione dell‘umidità del materiale compare nel rigo
superiore del display. Viene visualizzato il simbolo del materiale (legno) o
(materiale edile) con il relativo codice (vedi adesivo allegato per l‘interno del coperchio di protezione).
Materiali impostabili Campo di misura
1. Faggio, abete rosso, larice, betulla, ciliegio, noce 8.8...54.8 % in peso
2. Quercia, pino, acero, frassino, douglas, meranti 7.0...47.9 % in peso
3. Pavimento con cemento, calcestruzzo 0.9...22.1 % in peso
4. Pavimento con anidrite 0.0...11.0 % in peso
5. Malta di cemento 0.7...8.6 % in peso
6. Malta di calce, gesso 0.6...9.9 % in peso
7. Mattone 0.1...16.5 % in peso
> Premere ripetutamente , fino a visualizzare la linea
caratteristica desiderata.
Verificare il funzionamento dell‘apparecchio:
1 Premere ripetutamente , fino a visualizzare Test:. 2 Collegare gli elettrodi di misura con i contatti della resistenza
di prova sul lato superiore del coperchio di protezione.
- Test lampeggia.
-
Test: ok si illumina: strumento funzionante. Test: ok non si illumina: test non possibile, vedere
capitolo ‘Consigli e risoluzione dei problemi’.
3 Premendo
Cambiare la modalità del display:
, si ritorna al menu di misurazione
Modalità regolabili
· Lettura attuale
· Hold: I valori misurati rimangono visualizzati
> Premere fino a visualizzare la modalità desiderata.  Spegnere lo strumento:
> Tenere premuto
finché il display non si spegne.
Page 45
Manutenzione del prodotto
Manutenzione del prodotto
Sostituzione delle batterie:
1 Aprire il vano batterie: spingere verso il basso il coperchio
della batteria.
2 Smaltire le batterie usate e inserire le batterie nuove
(2x 1,5 V tipo AAA). Fare attenzione alle polarità!
3 Chiudere il vano batteria: chiudere il coperchio.
Pulizia dell‘alloggiamento:
> Pulire l‘alloggiamento con un panno umido (acqua
saponata). Non utilizzare detergenti aggressivi o solventi!
Consigli e risoluzione dei
45
problemi
Domande e risposte
Domanda Possibile causa / Soluzioni
Hi o Lo
alti, troppo bassi): nei materiali che non sono stati essiccati o umidificati tramite processi speciali, i risultati dovrebbero sempre rientrare nella fascia di
misura
· capacità residua <10 min: sostituire le batterie:
Verificare il funzionamento dell‘apparecchio: Test: ok non si illumina · pulire gli elettrodi e i contatti sulla superficie del coperchio di protezione.
· messaggio di errore ripetuto inviare lo strumento
Elettrodi di misura guasti/ logorati · inviare lo strumento all‘assistenza clienti Testo.
·I valori non rientrano nella fascia di misura (troppo
all‘assistenza clienti Testo.
?? ?? nl sv pt it es fr en de
Page 46
46
Consigli e risoluzione dei problemi
L’umidità misurata si riferisce al peso del campione secco (umidità 0 %) del relativo materiale. Le curve caratteristiche dei materiali memorizzate nello strumento sono state create sulla base del metodo della doppia pesata (prima e dopo l’essiccazione), dal quale derivano le fasce di misura specificate.
Conversione in percentuali in peso
Percentuale in peso/volume = (peso del campione umido – peso del campione secco) × 100 / peso del campione secco
Esempio
Peso del campione umido: 180 g Peso del campione secco: 150 g Percentuale in peso/volume: (180 - 150) × 100 / 150 = 20 %
Conversione in tenore d’acqua
% tenore d’acqua = (peso del campione umido – peso del campione secco) * 100 / peso del campione umido
Esempio
Peso del campione umido: 180 g Peso del campione secco: 150 g % tenore d’acqua: (180 - 150) * 100 / 180 = 16,6 %
Page 47
Consigli e risoluzione dei problemi
47
Cosa è secco, dubbio, umido? I seguenti valori sono valori indicativi per la valutazione dei materiali. Si tratta di valori tipici validi per interni.
Curva caratteristica Materiale Secco Dubbio Umido /
Molto
umido
Curva caratteristica 1 Legno riscaldato internamente
Curva caratteristica 2 Legno non riscaldato internamente
Curva caratteristica 3 Massetto cemen-
Curva caratteristica 3 Calcestruzzo < 2.2 2.2...4.4 > 4.4
Curva caratteristica 4 Massetto anid-
Curva caratteristica 5 Malta cementizia < 3 3...5 > 5
Curva caratteristica 6 Malta di calce < 2 2...4 > 4
Curva caratteristica 6 Gesso < 2 2...4 > 4
Curva caratteristica 7 Mattone < 1 1...3 > 3
Faggio, abete rosso, larice...
Rovere, pino,
acero...
tizio
ritico
<12 12...15 > 15
< 15 15...20 > 20
< 3 3...5 > 5
< 0.5 0.5...1 > 1
Le linee guida sui valori dell’umidità per il legno installato, impostato come una media ad un determinato stato di usura (DIN 1052-1 (4/88) Para. 4.2.1.):
N° curva Area di applicazione Umidità del legno in % in peso
1 o 2 Edificio chiuso su tutti i lati con riscaldamento 9 ± 3 1 o 2 Edificio chiuso su tutti i lati senza riscaldamento 12 ± 3 1 o 2 Edificio con copertura, senza pareti 15 ± 3 1 o 2 Costruzioni aperte alle intemperie su tutti i lati 18 ± 6
deenfresitptsvnl????
Se la sua domanda non ha ricevuto risposta: rivolgersi al proprio rivenditore o al servizio assistenza Testo. Per le informazioni di contatto vedere il sito internet www.testo.com/service-contact.
Page 48
48
Page 49
Breve introdução testo 606-1
49
Breve introdução testo 606-1
Tampa de protecção: posição de
encaixe
Eléctrodos de medição Visor Botões de comando Compartimento para as pilhas
(na parte de trás)
Contactos da resistência de teste
Lista de materiais seleccionáveis,
para fixar na tampa protetora
Ajustes de funcionamento básicos O instrumento está desligado > Manter a tecla
durante 2 segundos > Seleccionar através de através de
Função de desligar automático: OFF, ON
Ligar o instrumento Carregar em
Ligar a iluminação do visor (durante 10 segundos) O instrumento está ligado > Carregar em
Seleccionar o modo de visualização O instrumento está ligado > Seleccionar através de
Valor de medição actual > Hold: mantêm-se os valores de medição
Desligar o instrumento O instrumento está ligado > Manter a tecla
durante 2 segundos.
( ):
.
carregada
( ) e confirmar
.
pressionada
deenfresitptsvnl????
:
Page 50
50
Segurança e meio ambiente
Segurança e meio ambiente
Sobre esta documentação
Leia com atenção toda a documentação e familiarize-se com o
>
manuseamento do produto antes de o utilizar. Mantenha esta documentação à mão, de modo a poder consultá-la sempre que necessário. Entregue-a aos próximos utilizadores deste produto.
Tenha especialmente em conta as informações realçadas
>
pelos seguintes símbolos:
Com a palavra de advertência Precaução!:
Chama a atenção para perigos que podem provocar ferimentos ligeiros ou danos materiais, caso não leve a cabo as medidas de precaução indicadas.
Informação importante.
Evitar danos pessoais/danos materiais
Utilizar o produto apenas de forma apropriada e de acordo
>
com a sua finalidade, dentro dos parâmetros mencionados no capítulo „Dados Técnicos“. Não aplicar força.
Nunca guardar este produto junto de dissolventes, ácidos ou
>
outros materiais agressivos.
Levar a cabo apenas as tarefas de manutenção descritas na
>
documentação. Ao fazê-lo, respeitar os passos indicados. Utilizar apenas peças de substituição originais Testo.
Protecção do meio ambiente
Deitar fora as pilhas recarregáveis avariadas e as pilhas gastas
>
nos pontos de recolha previstos para tal.
Enviar o produto à Testo após este ter chegado ao fim da
>
sua vida útil. Nós nos encarregaremos da sua eliminação ecológica.
Page 51
Especificações
Especificações
Funções e uso
O testo 606-1 é um instrumento de medição da humidade do material. Este instrumento utiliza-se normalmente para determinar o teor de humidade em materiais como a madeira ou materiais de construção.O procedimento de medição utilizado é apropriado para que a medições gerais para determinar quando o material está seco. A humidade do material é dada em % por peso.
Dados técnicos
51
Dados técnicos de medição
· Sensor: Resistência eléctrica (medição da conductividade)
· Parâmetros: % humidade por peso de material (madeira, materiais de construção)
· Gamas de medição: Ver o capítulo Usando o produto
· Resoluções:
0.1 %
· Exactidões (com temperatura nominal de 22 °C, ±1 dígito): Medição da conductividade ±1%
· Taxa de medição:
0.5 s
Outros dados do instrumento
· Tipo de protecção: IP20
· Temperatura do ambiente:
-10...50 °C, 14...122 °F
· Temperatura de armazenamento/ transporte:
-40...70 °C, -40...158 °F
· Alimentação de tensão: 2x 1,5V tipo AAA
· Autonomia da pilha: 200 h (iluminação do visor apagada)
· Dimensões: 119x46x25mm / 4.69x1.81x0.98” (incluindo tampa de protecção)
· Peso: 90g / 3.2 oz (incluindo pilhas e capa de protecção)
Verificações e autorizações
· Este produto cumpre as directivas segundo 2004/108/CE, de acordo com a certificação de conformidade.
Garantia
· Duração: 2 anos, condições de garantia: ver www.testo.com/warranty
?? ?? nl sv pt it es fr en de
Page 52
52
Descrição do produto
Descrição do produto
Breve descrição
Tampa de protecção: posição de
encaixe
Eléctrodos de medição
Precaução! Perigo de
ferimento através dos eléctrodos de medição.
Quando não estiver a
>
utilizar, colocar a tampa de protecção.
Visor Botões de comando Compartimento para as pilhas
(na parte de trás)
Contactos da resistência de teste
Lista de materiais seleccionáveis,
para fixar na tampa protetora
Os primeiros passos
Colocar as pilhas:
1 Abrir o compartimento para as pilhas: empurrar a tampa
para baixo.
2 Colocar pilhas (2x 1,5 V tipo AAA). Tenha em conta a
polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.
Ajustes de funcionamento básicos (modo de configuração):
Funções ajustáveis
· Função de desligar automático: OFF (desligar), ON (ligar; o instrumento desliga-
se automaticamente depois de 10 minutos sem carregar numa tecla)
Page 53
Utilizar o produto
1 Ao ligar o instrumento, manter a tecla pressionada até
que surjam no visor os símbolos configuração).
- Pode visualizar-se a função ajustada. O actual ajuste pisca.
2 Carregar várias vezes em
comece a piscar.
3 Carregar em
- O instrumento passa para o modo de medição.
( ) para confirmar a indicação.
e (modo de
( ) até que o ajuste desejado
Utilizar o produto
De modo a garantir valores de medição correctos:
· Repetir a medição em vários locais. O resultado de medição pode ser influenciado pelas diferenças da resistência da madeira com a fibra, ou transversalmente à fibra. Se as agulhas forem espetadas no sentido das fibras, os valores poderão ser ligeiramente superiores, uma vez que a resistência no material é menor.
· Uma medição apenas é efectuada até à profundidade de penetração das agulhas no material. Espetar as agulhas de medição o mais profundo possível (4 a 5 mm).
· Nas medições da humidade em combustíveis, recomenda-se que, antes da medição, o cavaco de madeira seja cortado a meio e medido em três pontos. Pontos de medição: a 5 cm dos bordos de corte esquerdo e direito e uma vez no centro do cavaco.
Os valores indicados são altamente dependentes do material/
manufactura usado no edifício, e das condições ambiente. Porque os materiais são naturais, os mesmos materiais podem variar de grupo para grupo.
Ligar o instrumento:
> Carregar em
- Inicia-se o modo de medição.
Ligar a iluminação do visor
O instrumento encontra-se ligado.
> Carregar em
- A iluminação do visor apaga-se automaticamente depois de 10 segundos sem carregar numa tecla.
.
.
53
?? ?? nl sv pt it es fr en de
Page 54
54
Utilizar o produto
Ajustar a curva característica do material:
Esta mostra o símbolo do material (madeira) ou
(material de construção) juntamente com o respectivo número do material (v. autocolante anexo para a parte interior da tampa de protecção).
Materiais seleccionáveis Gama de medição
1. faia, abeto, larício, bétula, cerejeira, nogueira 8.8...54.8 % por peso
2. carvalho, pinheiro, ácer, freixo, abeto de douglas, 7.0...47.9 % por peso
meranti
3. pavimento de cimento, betão 0.9...22.1 % por peso
4. pavimento de anidrite 0.0...11.0 % por peso
5. argamassa de cimento 0.7...8.6 % por peso
6. argamassa de cal, gesso 0.6...9.9 % por peso
7. tijolo 0.1...16.5 % por peso
> Carregar várias vezes em até aparecer a curva
característica do material desejada.
Testar o funcionamento do instrumento:
1 Carregar várias vezes em até aparecer Test: aceso. 2 Ligar os eléctrodos de medição aos contactos da
resistência de teste na parte superior da tampa de protecção.
- A palavra
-
Test: ok está aceso: O instrumento está pronto para o
Test pisca.
funcionamento.
Test: ok não está aceso: Não foi possível fazer o teste;
consulte o capítulo „Conselhos e assistência“.
3 Carregar em
Alterar o modo de visualização do visor:
, voltar ao menu de medição
Modos de visualização ajustáveis
· Valor de medição actual
· Hold: mantêm-se os valores de medição
> Carregar em até aparecer o modo de visualização
desejado.
Desligar o instrumento:
> Manter a tecla carregada até que o visor se apague.
Page 55
Manutenção do produto
Manutenção do produto
Substituir as pilhas:
1 Abrir o compartimento para as pilhas: empurrar a tampa
para baixo.
2 Retirar as pilhas gastas e colocar as novas (2x 1,5 V tipo
AAA). Tenha em conta a polaridade correcta.
3 Fechar o compartimento para as pilhas: fechar a tampa.
Limpar a carcaça:
> No caso de esta apresentar sujidade, limpar a carcaça com
um pano húmido (espuma de sabão). Não utilizar produtos de limpeza ou solventes agressivos.
Conselhos e assistência
Perguntas e respostas
Pergunta Causas possíveis/Soluções
Hi ou Lo
(demasiado elevados, demasiado baixos): respeitar a gama de medição permitida.
· Capacidade residual <10 minutos: substituir a pilha
·Valores de medição fora da gama de medição
55
?? ?? nl sv pt it es fr en de
Testar o funcionamento do instrumento: Test: ok não está aceso · Limpar os eléctrodos de medição e os contactos na parte superior da tampa de protecção.
· Nova mensagem de erro: enviar o instrumento ao serviço de assistência ao cliente Testo.
Eléctrodos de medição têm defeito/gastos · Enviar o instrumento ao serviço de assistência
aocliente Testo.
Page 56
56
Conselhos e assistência
A humidade do material medida é relativa ao peso seco (0 % de humidade) do respectivo material. As curvas características do material foram averiguadas através do método Darr-Wäge (humidificação e secagem). As gamas de medição indicadas guiam-se a partir disso.
Conversão para percentagens de peso
Percentagens de peso = (peso húmido - peso seco) * 100 / peso seco
Exemplo
Peso húmido: 180 g Peso seco: 150 g Percentagens de peso: (180 - 150) * 100 / 150 = 20 %
Conversão para teor de humidade
Teor de humidade % = (peso húmido - peso seco) * 100 / peso húmido
Exemplo
Peso húmido: 180 g Peso seco: 150 g Teor de humidade %: (180 - 150) * 100 / 180 = 16,6 %
Page 57
Conselhos e assistência
57
O que é alarmante ou está seco e húmido? Os valores indicados são valores de orientação para a avaliação dos materiais. Trata-se de valores típicos para a área interior.
Curva característica Material Seco Alarmante Húmido /
muito
húmido
Curva característica 1 aquecimento interno
Curva característica 2 sem aquecimento interno
Curva característica 3 Pavimento de
Curva característica 3 Betão < 2.2 2.2...4.4 > 4.4
Curva característica 4 Pavimento de
Curva característica 5 Argamassa de
Curva característica 6 Argamassa de
Curva característica 6 Gesso < 2 2...4 > 4
Curva característica 7 Tijolo < 1 1...3 > 3
Faia, abeto,
larício...
Carvalho, pin-
heiro, ácer...
cimento
anidrite
cimento
cal
<12 12...15 > 15
< 15 15...20 > 20
< 3 3...5 > 5
< 0.5 0.5...1 > 1
< 3 3...5 > 5
< 2 2...4 > 4
deenfresitptsvnl????
Valores de referência para a humidade da instalação da madeira, que se ajusta numa média após um determinado período de utilização (DIN 1052-1 (4/88) de Parágrafo. 4.2.1.):
Curva caract. Área de aplicação % Humidade em madeira por peso
1 ou 2 Edifícios fechados em todos os lados com aquecimento 9 ± 3 1 ou 2 Edifícios fechados em todos os lados sem aquecimento 12 ± 3 1 ou 2 Edifícios com telhado aberto 15 ± 3 1 ou 2 construções que estão abertas ao ambiente em todos os lados 18 ± 6
Se não respondermos às suas questões, por favor contacte oseu distribuidor ou o Serviço Técnico da Testo.Para detalhes de contactos, por favor visite www.testo.com/service-contact
Page 58
58
Page 59
Краткая инструкция testo 606-1
Краткая инструкция testo 606-1
Защитный чехол
Контактные электроды Дисплей Кнопки управления Отсек батарей (сзади) Контакты контрольного
сопротивления
Cписок устанавливаемых
материалов
Базовые настройки
Прибор выключен > нажать и держать подтвердить
Автовыключение:: OFF, ON
Включение прибора
Нажать
Включение подсветки дисплея (на 10 сек)
Прибор включен > нажать
Выбор режима отображения
Прибор включен > выбрать
Текущее значение > Hold: Фиксация измеренных значений
( ):
.
:
2c > выбрать ( ),
59
?? ?? nl ru pt it es fr en de
Выключение прибора:
Прибор включен >нажать и держать
2ñ.
Page 60
60
Безопасность и защита окружающей среды
Безопасность и защита окружающей среды
Об этой инструкции
Пожалуйста внимательно изучите настоящую инструкцию пред
>
тем как приступить к работе с прибором. В дальнейшем, всегда держите инструкцию “под рукой”. Если вы передаете прибор другому пользователю, обязательно передайте ему инструкцию.
Обратите особое внимание на разделы, отмеченные символами:
>
Слово Внимание!:
Предупреждает о риске получения физической травмы или повреждения прибора.
Важная информация.
Безопасность персонала/прибора
Используйте прибор только по его прямому назначению и с
>
параметрами, указанными в спецификации прибора. Не используйте силу.
Не храните прибор вместе с расстворителями, кислотами и другими
>
агрессивными веществами.
Обслуживание и ремонт прибора разрешен только в объеме,
>
разрешенным данной инструкцией. —облюдайте порядок обслуживания. Используйте только оригинальные запасные части Testo.
Защита окружающей среды
Утилизируйте использованные батарейки/аккумуляторы только в
>
специально предназначенных для этого местах.
Отправьте отслуживщий свой срок прибор обратно производителю
>
Testo,где позаботятся о его безопасной утилизации.
Page 61
Cпецификация
61
Спецификация
Область применения
testo 606-2 - прибор для измерения влажности материалов. Как правило используется для измерения влажности дерева или строительных материалов. Используемый метод подходит для экспресс анализа сушки материалов. Влажность материалов отображается в % по массе.
Технические данные
Данные измерений
· Ñенсоры:
Электрического сопротивления (измерение проводимости), сенсор влажности Testo, NTC-температурный сенсор
· Параметры: % влажность материала (дерево,
стройматериалы)
· Диапазон измерения:
См. раздел Работа с прибором.
· Ñазрешение:
0.1 %
· Точность (При 25 °C, ±1 цифра):
Влажность материала ±1 %,
· Measuring rate:
0.5сек, Влажность: 1сек
Дополнительные данные
· Класс защиты: IP20
· Внешние условия:
-10...50 °C, 14...122 °F
· Условия хранения/транспортировки:
-40...70 °C, -40...158 °F
· Питание:
2x 1.5 V type AAA
· Ресурс батарей:
130 ч (без подсветки дисплея)
· Размеры:
119x46x25мм(с защитным чехлом)
· Вес: 90 г (с батарейками и защитным
чехлом)
Экспертиза и лицензиии
· Как заявлено в сертификате
соответствия, этот прибор соответствует требованиям директивы 2004/108/EC.
Гарантия
· Срок гарантии: 2 года. Условия
гарантии: см. www.testo.ru/warranty
deenfresitptrunl????
Page 62
62
Описание прибора
Описание прибора
Внешний вид
—писок устанавливаемых материалов
Защитный чехол
Контактные электроды
Внимание! Опасность
нанесения травм контактными электродами!
После использования
>
прибора, надевайте защитный чехол.
Дисплей Кнопки управления Отсек батарей (сзади) Контакты контрольного
сопротивления
Подготовка к работе
Установка батареек:
1 Откройте отсек батареек, сдвинув крышку отсека вниз.
2 Установите батарейки (2x 1.5 В тип AAA). —облюдайте полярность!
3 Закройте отсек батареек, задвинув крышку.
Базовые настройки (конфигурация):
Изменяемые параметры
· Автовыключение: OFF(âûêë), ON(âêë) (прибор автоматически выключится
через10 минут после последнего нажатия на кнопки управления)
1 При включении прибора, нажмите и держите пока и íå
появятся на дисплее (режим конфигурации).
- Отображается изменяемый параметр. Мигает текущая установка.
2 Нажмите
3 Нажмите
- Прибор перейдет в режим измерений.
( ) несколько раз для выбора необходимой установки.
( )для подтверждения установки.
Page 63
Работа с прибором
63
Работа с прибором
Для получения корректных измерений:
· Повторите измерения в нескольких точках. Различное значение сопротивления
дерева, вдоль или поперек волокон, может влиять на результат измерения. Если контактные электроды вставлены вдоль волокон, то измеренное значение может быть несколько выше, т.к. сопротивления материала здесь ниже.
·Измерения возможны только при контактных электродах, введенных в
материал. Вставляйте контактные электроды на максимально возможную глубину ( 4-5мм).
Перед измерением массовой влаги дров рекомендуется разрубать их
на части и проводить измерения по трем точкам. Точки измерения: по 5 сантиметров от левого и правого края кромке и одна точка в центре полена.
Отображаемые значения напрямую зависят от строительного материала
а также от его производителя и от внешних условий. Поскольку измеряемые материалы имеют природное происхождение, их свойства могут раличаться у разных партий.
Включение прибора:
Нажмите
>
- Прибор в режиме измерений.
Включение подсветки дисплея:
>
Прибор включен.
Нажмите
>
- Подсветка автоматически выключится, если не нажимать на кнопки, через 10 секунд.
Выбор характеристических кривых
Влажность материала отображается на верхней строке дисплея. —
имвол материала (дерево) или вместе с номером кривой материала (номера материалов также указаны на наклейке защитного чехла).
.
.
(стройматериал) отображается
deenfresitptrunl????
Номера кривых для материалов Диапазон измерений
1. бук, ель, лиственница, береза, вишня, грецкий орех 8.8...54.8 % по массе
2. дуб, сосна, клен, ясень, ель Дугласа, красн. дерево 7.0...47.9 % по массе
3. цементный маяк, бетон, штукатурка 0.9...22.1 % по массе
4. гипсовый маяк 0.0...11.0 % по массе
5. цементный раствор 0.7...8.6 % по массе
6. известковый раствор, штукатурка 0.6...9.9 % по массе
7. кирпич 0.1...16.5 % ïî массе
Page 64
64
Обслуживаниеприбора
Нажимайте
>
необходимой характеристической кривой.
Проверка работоспособности прибора:
1 Нажмите несколько раз, пока на дисплее не появится надпись
Test:
2 —оедините чувствительные электроды с контактами контрольного
сопротивления, находящимися в нижней части защитного чехла.
-
Test Мигает.
- Отображается Не отображается и ответы‘.
3 Нажмите
Выбор режима отображения параметров:
Выбираемые режимы отображения
· Текущие значения
· Hold: Фиксация измеренных значений.
· Нажмите несколько раз, пока не выберите необходимый режим
отображения.
Выключение прибора:
·
Нажмите
>
последовательно, пока не отобразится номер
Test: ok: прибор исправен.
Test: ok : тест не проходит, см. раздел ‚Вопросы
для возврата к измерениям.
и удерживайте, пока не погаснет дисплей.
Обслуживание прибора
Замена батареек:
1 Откройте отсек батареек, сдвинув крышку отсека вниз.
2 Выньте старые батарейки и установите новые (2 x 1.5 В тип AAA). —
облюдайте полярность!
3 Закройте отсек батареек, задвинув крышку.
Очистка корпуса:
При загрязнении, очистите корпус влажным тампоном (мыльным
>
раствором). Не применяйте абразивные вещества и растворители!
Page 65
Вопросы и ответы
65
Вопросы и ответы
Вопросы и ответы
На дисплее Возможная причина/решение
Hi èëè Lo
(слишком высокие, слишком измерений для материалов, которые не были
специальным образом осушены либо увлажнены, будут всегда за пределами измерительного диапазона.
· Питания осталось <10 мин: Замените батарейки
При тестировании не горит: · Очистите электроды и контакты контрольного Test: ok сопротивления.либо врехнюю часть защитной крышки of the protection cap. Если ошибка осталась, отправьте прибор в сервис Testo
Электроды неисправны/ · Отправьте прибор в сервис Testo. изношены
Значение массовой доли влаги материала , полученное при измерении является отношением к сухой массе материала ( 0% влажности) соответствующего материала. Характеристические кривые, сохраненные в приборе, были определены при помощи гравиметрического анализа (взвешивание сухого и мокрого материала). Граничные значения были определены следующим образом:
· Значения за пределами диапазона измерения
низкие): результаты
deenfresitptrunl????
Конвертация массы в проценты
Массовая доля в процентах = («влажная масса»-«сухая масса») Ч 100 / «сухая масса»
Пример
Влажная масса: 180 г Сухая масса 150г: Массовая доля в процентах: (180 -150) Ч 100 / 150 = 20%
Page 66
66
Вопросы и ответы
Конвертация содержания влаги
Содержание влаги % = («влажная масса»-«сухая масса») Ч 100 / влажная масса
Пример
Влажная масса: 180 г Сухая масса 150г: Содержание влаги %: (180 - 150) Ч 100 / 180 = 16.6%%
Какие значения соответствуют сухому, подверженному риску или влажному материалу? Руководствуясь указанными ниже значениями можно проводить оценку материалов. Значения являются типичными для внутренней зоны материала:
Характеристическая
Материал Сухой С
кривая
Характеристическая
кривая 1, прогретый
(температура внутри ~+22°C)
Характеристическая кривая
2, непрогретый
(температура внутри от +15
äî +22°C)
Характеристическая кривая 3 Цементный маяк
Характеристическая кривая 3 Бетон
Характеристическая кривая 4 Ангидридный
Характеристическая кривая 5 Цементный
Характеристическая кривая 6 Известковый
Характеристическая кривая 6 Ãèïñ
Характеристическая кривая 7 Кирпич
Бук, пихта,
лиственница ...
Дуб, сосна,
êëåí ....
ìàÿê
раствор
раствор
Влажный /
риском
Очень
влажный
<12 12...15 > 15
< 15 15...20 > 20
< 3 3...5 > 5 < 2.2 2.2...4.4 > 4.4 < 0.5 0.5...1 > 1
< 3 3...5 > 5
< 2 2...4 > 4
< 2 2...4 > 4
< 1 1...3 > 3
Page 67
Вопросы и ответы
67
Нормативные средние значения установившейся влажности в дереве за определенное время (DIN 1052-1 (4/88) Пар. 4.2.1.):
¹ кривой Область применения Влажность дерева в % по массе
1 èëè 2 отапливаемые здания, закрытые со всех сторон 9 ± 3 1 èëè 2 неотапливаемые здания, закрытые со всех сторон 12 ± 3 1 èëè 2 открытое здание с крышей 15 ± 3 1 èëè 2 постройки, открытые со всех сторон 18 ± 6
При невозможности получить ответы на возникающие вопросы обратитесь к официальному партн¸ру Testo или в Сервисную службу Testo. Контактные сведения приведены на сайте www.testo.ru/service/contact
deenfresitptrunl????
Page 68
testo AG
Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch
Telefon: (0 76 53) 6 81 - 0 Fax: (0 76 53) 6 81 - 1 00
E-Mail: info@testo.de Internet: http://www.testo.com
0973 6063 de en fr es it pt ru 07
www.testo.com
Loading...
