Teplotní datalogger testo 175

Obj. č.: 12 34 74

Testo 175 T1

Obj. č.: 12 34 75

Testo 175 T2

Obj. č.: 12 34 76

Testo 175 T3

Obj. č.: 12 34 77

Testo 175 H1

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup
záznamníku teploty testo 175.
Tento návod k obsluze je součástí výrobku.
Obsahuje důležité pokyny k uvedení výrobku
do provozu a k jeho obsluze.
Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Dataloggery testo série 175 se používají k ukládání a vyvolání jednotlivých naměřených dat
a sérií měření. Pomocí přístroje testo 175 se naměřené hodnoty ukládají a přenáší přes USB kabel,
nebo SD kartu na PC, kde je pak můžete zobrazovat a analyzovat v softwaru testo ComSoft.
Pomocí softwaru lze jednotlivé dataloggery i programovat.

Obvyklé způsoby použití

Přístroje testo 175 T1 a testo 175 T2 jsou optimalizovány pro měření teploty v chladničkách,
mrazících boxech, chladících místnostech a pultech.
Testo 175 T3 zaznamenává dvě teploty současně a hodí se nejlépe pro sledování teploty
v obou směrech proudění v topných systémech.
Testo 175 H1 řídí klimatické podmínky např. v skladech, kancelářích a ve výrobních halách.

Životnost baterie

Programovací okno softwaru Vám nabízí typické orientační hodnoty očekávané životnosti baterie.
Životnost se vypočítává na základě následujících faktorů:

• Cyklus měření

• Počet připojených senzorů

Ale protože životnost baterií se odvíjí ještě od několika dalších faktorů, vypočtena data slouží
pouze jako orientační údaje.

Na životnost baterií mají negativní vliv následující faktory:

• Delší doba blikání LED kontrolek

• Časté vyvolávaní dat (několikrát za den) z SD karty

• Extrémní změny provozní teploty

Následující faktory mají na životnost baterií naopak pozitivní účinek:

• Vypnutý displej
Údaj o životnosti baterií na displeji záznamníku dat je založen na vypočtených hodnotách.
Pokud dojde k poklesu napětí na kritickou úroveň, datalogger se vypne. Může se proto stát, že:

• Naměřené hodnoty se ukládají do paměti, i když údaj o životnosti baterií říká, že jsou baterie
vybité.

• Program měření se zastaví, i když údaj o životnosti baterií ještě před chvíli ukazoval,
že mají stále nějakou zbývající kapacitu.

V případě, že se baterie vybijí a vymění, nedojde ke ztrátě uložených dat.

První kroky

Odemčení dataloggeru

1. Klíčkem (1) odemkněte zámek.

2. Odemčený zámek (2) odstraňte z uzamykacího čepu.

3. Čep (3) vytáhněte z otvorů v nástěnném držáku.

4. Datalogger vysuňte z nástěnného držáku (4) směrem nahoru,

Vložení baterií

Aby bylo možné využít plnou dobu životnosti baterií při provozní teplotě pod -10 °C,
měli byste používat bateriové články Energizer L92, velikosti AAA.

Symbol

Kapacita

Stav Význam

1. Položte záznamník dat na přední stranu.

2. Odšroubujte šroubky v krytu schránky pro baterie na zadní straně.

3. Kryt schránky sundejte.

4. Vložte dovnitř baterie velikosti AAA a při vkládání dodržujte
jejich správnou polaritu!

5. Kryt schránky baterií vložte znovu na místo.

6. Utáhněte šroubky v krytu.

•

Na displeji se ukáže

Připojení záznamníku dat k počítači

Program testo ComSoft 5 Basic:

rST

.

Software je možné bezplatně stáhnout ze stránek www.testo.com/download-center. Ke stažení
softwaru je však potřebné se zaregistrovat.

Pokyny k instalaci a obsluze programu najdete v návodu k obsluze ComSoft 5 Basic,
který si můžete stáhnout spolu s programem.

Programy testo ComSoft Professional a testo ComSoft CFR:
> Vložte CD do mechaniky CD-ROM.

1. Nainstalujte program testo ComSoft.

2. USB kabel připojte k volnému USB portu na PC.

3. Uvolněte šrouby na pravé straně záznamníku dat.

4. Otevřete kryt

5. Zastrčte USB kabel do zdířky mini USB (1).

6. Proveďte konfiguraci záznamníku dat – viz návod k obsluze testo ComSoft.

Displej a ovládací prvky

Displej

Testo 175 T1

1. Nejvyšší uložená hodnota

2. Nejnižší uložená hodnota

3. Naměřená hodnota

4. Jednotky

5. Konec programu měření

6. Program měření běží

7. Čekání na start programu měření

8. Nastavený čas a datum spuštění

9. Kapacita baterií

Displej lze zapínat a vypínat pomocí programu testo ComSoft.
V závislosti na provozním stavu můžete na displeji vidět různé informace.
Podrobný popis informací, které lze zobrazit na displeji najdete níže v části „Přehled Menu“.
Z technických důvodů se rychlost zobrazování na LCD displejích při teplotách pod 0 °C
zpomaluje (cca o 2 sekundy při teplotě -10 °C a přibližně o 6 sekund při teplotě -20 °C).

> 151 dní
< 150 dní
< 90 dní
< 60 dní
< 30 dní

> Načtěte data a vyměňte baterie (viz níže „Načtení naměřených dat“).

10. Hodnota spodního alarmu

•

Bliká: Ukazuje se naprogramovaná hodnota alarmu.

•

Svítí: Naprogramovaná hodnota alarmu byla překročena.

11. Hodnota horního alarmu

•

Bliká: Ukazuje se naprogramovaná hodnota alarmu.

•

Svítí: Naprogramovaná hodnota alarmu byla překročena.

12. Nejnižší uložená hodnota

13. Nejvyšší uložená hodnota

14. Hodnota spodního limitu kanálu 1:

•

Bliká: Ukazuje se naprogramovaná hodnota alarmu.

•

Svítí: Naprogramované hodnoty alarmu byly překročeny.

15. Hodnota horního limitu kanálu 1:

•

Bliká: Ukazuje se naprogramovaná hodnota alarmu.

•

Svítí: Naprogramované hodnoty alarmu byly překročeny

LED

Červená LED kontrolka bliká 1x za 10 s. Zbývající kapacita baterie klesla pod 30 dní.
Červená LED kontrolka bliká 2x za 10 s. Zbývající kapacita baterie klesla pod 10 dní.
Červená LED kontrolka bliká 3x za 10 s. Baterie je vybita.
Červená LED kontrolka blikne 3x při stisknutí

Byla překročena mezní hodnota.
tlačítka.
Žlutá LED kontrolka blikne 3x Režim přístroje se změnil z čekání na záznam

dat.
Žlutá LED kontrolka blikne 3x

Datalogger je v režimu záznamu dat.
při stisknutí tlačítka.
Žlutá a zelená LED kontrolka blikne 3x

Datalogger je v režimu ukončení měření.
při stisknutí tlačítka.
Zelená LED kontrolka blikne 3x

Datalogger je v režimu čekání.
při stisknutí tlačítka.
Zelená LED kontrolka blikne 5x
při stisknutí tlačítka.
Střídavě blikají zelená, žlutá a červená LED. Baterie byla vyměněna.

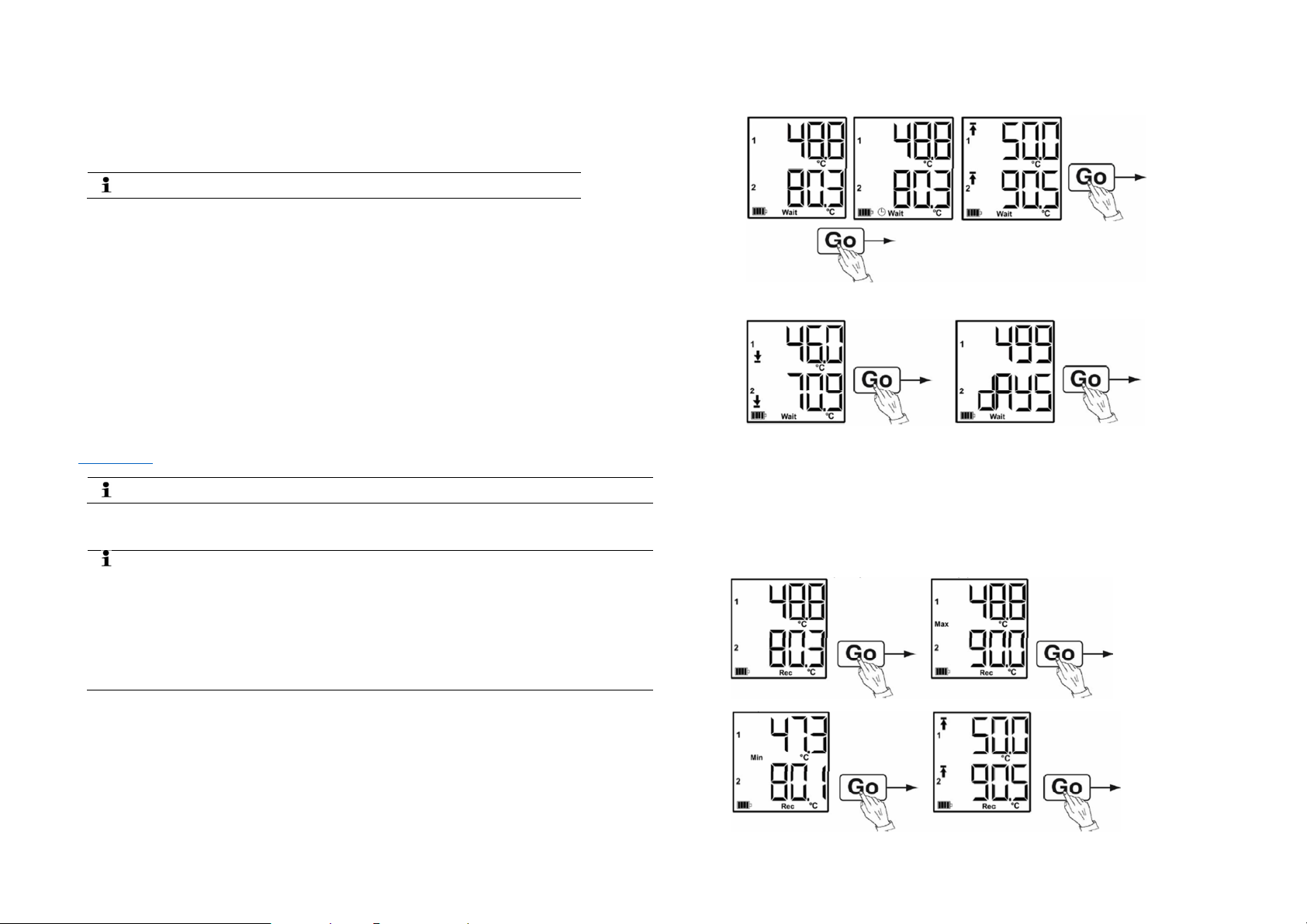

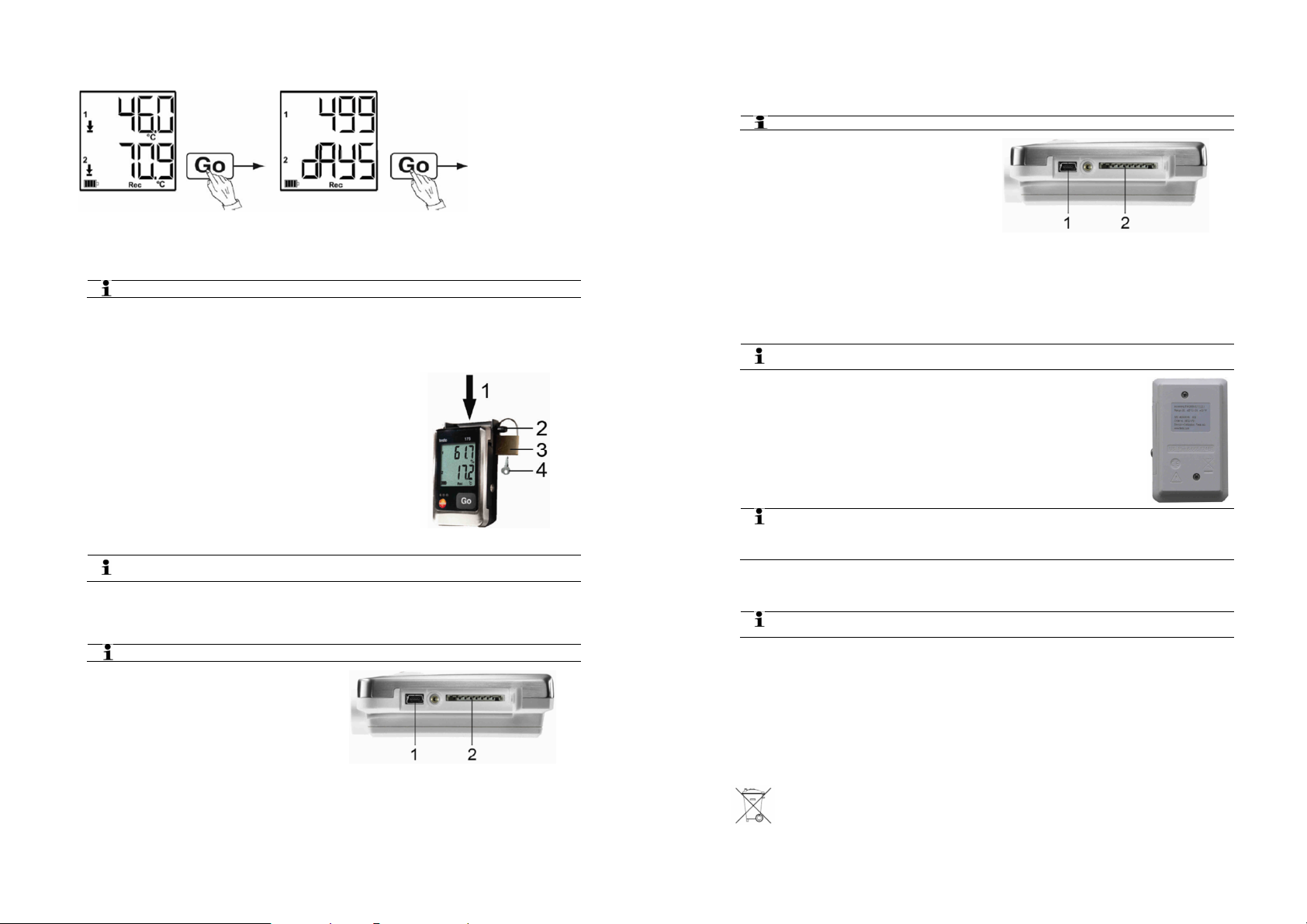

Funkce tlačítek

Podrobný popis zobrazení na displeji je uveden níže v části „Přehled menu“.

Dlouhým stiskem tlačítka GO se nastavil

časový bod.

 Přístroj je v provozním režimu čekání (Wait) a spouštěcím tlačítkem se naprogramuje

start měření.

 Pro spuštění programu měření stiskněte asi 3 sekundy [GO].

- Zahájí se program měření a na displeji se objeví Rec.

 Přístroj je v provozním stavu čekání (Wait).
 Pro změnu a postupné zobrazení hodnoty horního alarmu, spodního alarmu,

životnosti baterie a poslední naměřené hodnoty stiskněte [GO].

 Přístroj je v provozním stavu záznamu (Rec) nebo dokončeného měření (End).
 Pro změnu a postupné zobrazení nejvyšší uložené hodnoty, nejnižší uložené hodnoty, hodnoty

horního alarmu, spodního alarmu, životnosti baterie a poslední naměřené hodnoty stiskněte [GO].
