Ná
vod k obsluze
testo 510
Použití přístroje8
- Časová střední hodnota pro proudění:
1 Opakov
aně stiskněte tlačítko , dokud se na displeji
nezobrazí
Hold a Avg. Zobrazí se poslední výsledek
výpočtu střední hodnoty.
2 Tlačítko podržte stisknuté, dokud se nezobrazí
--- -.
Uvolněním tlačítka se automaticky spustí výpočet
střední hodnoty, zobrazují se aktuálně naměřené hodnoty.
3 Ukončení měření: stiskněte . Zobrazí se vypočtená
střední hodnota.
4 Pro další výpočet podržte stisknuté tlačítko .
5 Ukončení výpočtu střední hodnoty: krátkým stisknutím
tlačítka .
- Vynulování paměti maxima a minima:
1 Opakovaně stiskněte tlačítko , dokud se nezobrazí
požadovaný náhled.
2 Podržte tlačítko stisknuté, dokud se nezobrazí
--- -.
3 Kroky 1 a 2 opakujte pro vynulování všech požadovaných
hodnot.
- Vypnutí přístroje:
- Podržte stisknuté tlačítko , dokud displej nezhasne.
Servis a údržba
- Výměna baterie:
1 Ote
vření pouzdra baterie: posuňte kr
yt ve směru šipky.
2 Vyjměte vybité baterie a vložte nové (2x 1,5V typ AAA).
Dbejte na spr
ávnou polaritu!
3 Uzavřete pouzdro baterií: Uzavřete kryt.
- Čištění pouzdra přístroje:
- V případě nutnosti je možné pouzdro přístroje očistit
na
vlhčeným hadříkem (m
ýdlová v
oda). Nepožívejte
koncentro
vané roztoky čistících prostředků ani
rozpouštědla!
Zkrácený návod k obsluze - testo 510 3
Zkrácený návod k obsluze - testo 510
1 Ochranné pouzdro: pozice
uložení
2 Přípojky senzoru pro
měření diferenčního tlaku
3 Displej
4 Tlačítka
5 Pouzdro baterií,
magnet
(zadní strana)
Provedení základního nastavení
Přístroj je vypnutý > tlačítko podržte stisknuté po dobu 2s >
Tlačítkem ( ) vyberte požadovanou volbu,
potvrďte tlačítkem ( ):
Jednotky tlaku / proudění: hPa, mbar, Pa, mmH2O, mmHg, psi, inH2O,
inHG, m/s, fpm
> hustota média (Density) > funkce auto off
(automatické vypnutí): OFF, ON
Zapnutí přístroje
Stiskněte tlačítko .
Zapnutí podsvětlení displeje (na 10s)
Přístroj je zapnutý > stiskněte tlačítko .
Zvolení módu zbrazení
Přístroj je zapnutý > vyberte mód pomocí tlačítka :
Aktuální naměřená hodnota > Hold: naměřená hodnota je přidržena na
displeji > Max: hodnota maxima > Min: hodnota minima> Hold Avg:
časová střední hodnota, viz níže
Výpočet časové střední hodnoty pro proudění
Opakovaně stiskněte tlačítko , dokud se nezobrazí
Hold a Avg
> podržte tlačítko dokud se nezobrazí
--- - > tlačítko
uvolněte: spustí se výpočet střední hodnoty, zobrazují se
aktuální hodnoty tlaku > ukončení měření: stiskněte talčítko
,
střední hodnota se zobrazí na displeji
.
Vypnutí přístroje
Přístroj je zapnutý > podržte stisknuté tlačítko po dobu 2s.
esitptsvnl????
Bezpečnost a životní prostředí4
Bezpečnost a životní prostředí
K tomuto dokumentu
- Přečtěte si pozorně tento návod a seznamte se s obsluhou
přístroje dříve, než jej použijete v praxi. Návod uchovávejte
tak, abyste jej měli v případě potřeby vždy k dispozici.
Předejte prosím návod také dalším uživatelům přístroje.
- Zvláštní pozornost věnujte informacím, označeným
následujícím způsobem:
Důležité upozornění.
Předcházejte zranění osob a materiálovým škodám
- Přístroj používejte pouze k měřením, ke kterým je určen a
v rozsahu, specifikovaném v popisu technických dat.
Nepoužívejte sílu.
- Neskladujte přístroj společně s rozpouštědly, kyselinami a
jin
ými agresivními látkami.
- Na přístroji provádějte pouze zásahy, které jsou popsány
v tomto náv
odu. Při tom dodržujte předepsané postupy.
Používejte pouze originální náhradní díly Testo.
Silný magnet. Nebezpečí poškození ostatníc
h
zařízení!
- Udržujte bezpečnou vzdálenost př
ístroje od zařízení,
která mohou být poškozena magnetickým polem
(např. monitor
y, počítače
, kardiostimulátor
y, kreditní
karty).
Chraňte životní prostředí
- Vadné akumulátory a vybité baterie odkládejte pouze na
místa, k tomu určená.
-
Po skončení životnosti nám přístroj odevzdejte, postaráme se
o jeho ekologickou likvidaci.
Použití přístroje 7
3 Pro potvrzení zadání stiskněte tlačítko ( ).
4 Kroky 2 a 3 opakujte pro všechny funkce.
- Přístroj se přepne do módu měření.
Použití přístroje
Pro měření proudění je nutné správně nastavit hodnotu
hostoty, viz kapitola ‘Uvedení do provozu’, odstavec ‘Základní
nastavení (mód konfigurace)’.
- Zapnutí přístroje:
- Stiskněte tlačítko .
- Otevře se mód měření.
- Zapnutí podsvětlení displeje
- Přístroj je zapnutý.
- Stiskněte tlačítko .
- Podsvětlení přístroje se automaticky vypne 10 s po
posledním stisknutí některého za tlačítek přístroje.
- Nulování senzorů:
Přístroj může být nulován pouze v rozsahu do 10hPa.
- Stiskněte tlačítko .
- Přístroj se vynuluje.
- Změna zobrazení displeje:
Nastavitelná zobrazení
· Aktuální naměřená hodnota
· Hold: naměřená hodnota zůstane podržena na displeji
· Max: maximální hodnota od posledního zapnutí přístroje nebo
vynulování maxima.
· Min: minimální hodnota od posledního zapnutí přístroje nebo
vynulování maxima.
· Hold Avg: časová střední hodnota, viz níže
- opakovaně stiskněte tlačítko , dokud se nezobrazí
požadovaný náhled.
itptsvnl????
Popis přístroje6

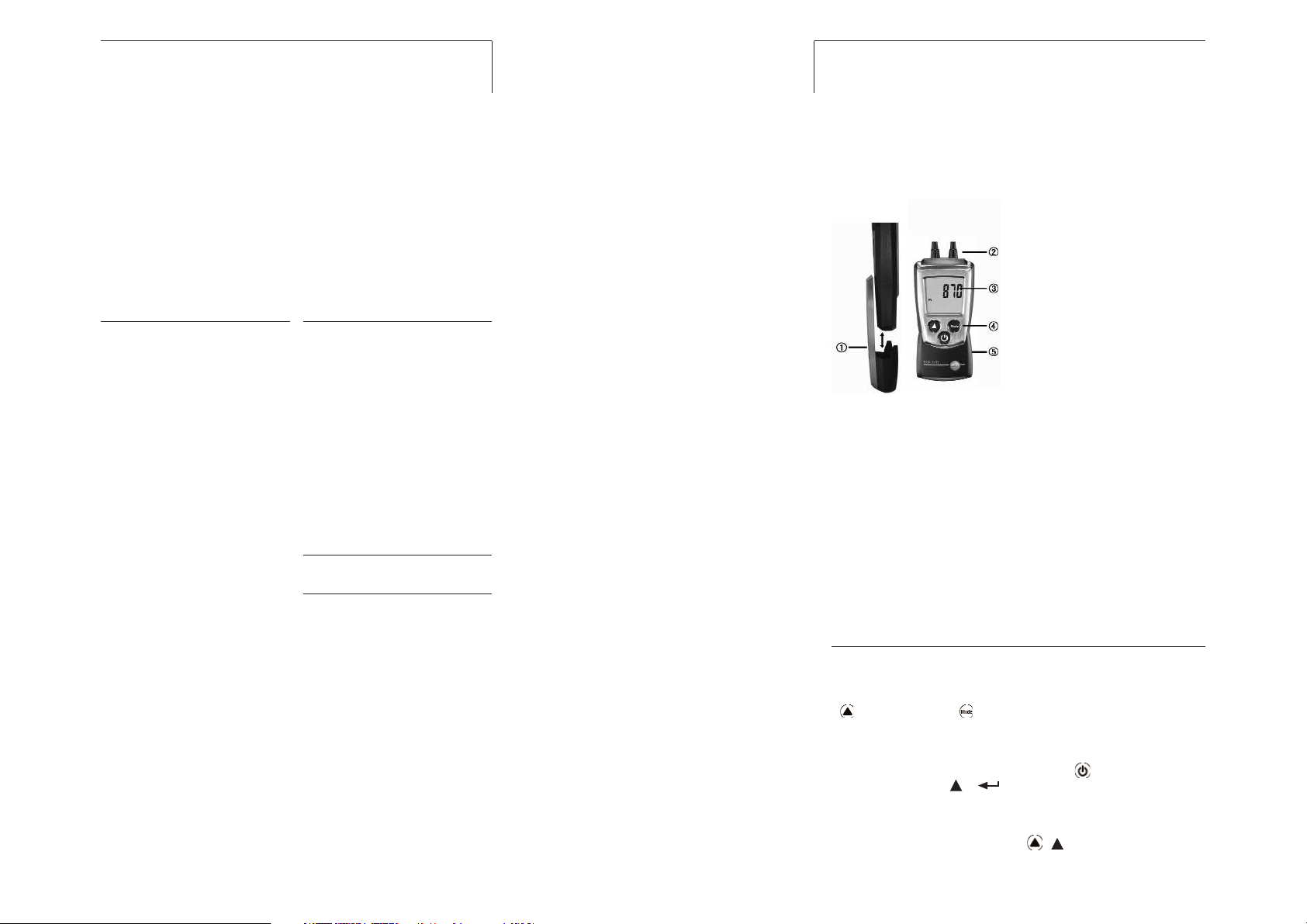

Popis přístroje
1 Ochranné pouzdro: pozice
uložení
2 Přípojky senzoru pro
měření diferenčního tlaku
3 Displej
4 Tlačítka
5 Pouzdro baterií,
magnet
(zadní strana)
Uvedení do provozu
- Vložení baterií:
1 Otevření pouzdra bater
ií: Kryt baterií vysuňte ve směru
šipky.
2 Vložte bater
ie (2x 1,5V typ AAA). Pozor na polar
itu!
3 Uzavření pouzdra baterií: nasuňte kryt baterií.
- Základní nastavení (konfigurační mód):
Nastavitelné funkce
· Měřicí jednotky tlaku a proudění: hPa, mbar, Pa, mmH2O, mmHg,
psi, inH2O, inHG, m/s, fpm
· Pouze při volbě jednotky proudění:
Hustota média (Density): Nastavte blikající číslici pomocí tlačítka
, stisknutím tlačítka začne blikat další číslice.
· Funkce Auto off (automatické vypnutí): OFF (vypnuto), ON
(zapnuto, přístroj se automaticky vypne 10 min po posledním
stisknutí tlačítka)
1 Při zapínání podržte stisknuté tlačítko , dokud se na
displeji nezobrazí a (konfigurační mód).
- Zobrazí se nastavitelné funkce. Nastavitelná hodnota
bliká.
2 Opakovaně stiskněte tlačítko ( ), dokud nezačne
blikat požadované nastavení.
Popis 5
Popis
Funkce a použití
Přístroj testo 510 je diferenční tlakoměr. Běžnou úlohou je
měření malých tlakových rozdílů (např. kontrola prostupnosti
filtrů), měření dynamického tlaku plynu, měření komínového
tahu a měření rychlosti proudění pomocí Pitotovy trubice.
Technická data
Technická data
· Senzor:
senzor diferenčního tlaku
· Veličiny:
Pa, hPa, mbar, mmH
2
O, mmHg,
inHG, inH
2
O, psi, m/s, fpm
· Měřicí rozsahy:
0...100 hPa, 0...40,15 inH
2
O
· Rozlišení:
0,01 hPa, 0,01 inH
2
O
· Přesnost (jmenovitá teplota
22 °C, ±1 digit):
±0,03 hPa (0...0,30 hPa),
±0,05 hPa (0,31...1,00 hPa),
±(0,1 hPa+1,5% z nam.h.)
(zbytek rozsahu)
±0,01 inH
2
O (0...0,12 inH2O),
±0,02 inH
2
O (0,13...0,40 inH2O),
±(0,04 inH
2
O+1,5 % z nam.h.)
(zbytek rozsahu)
· Takt měření:
0,5 s
Další data
· Krytí: IP40
· Teplota okolí:
0...50 °C, 32...122 °F
· Skladovací a přepravní teplota:
-40...70 °C, -40...158 °F
· Napájení:
2 x 1,5V Typ AAA
· Životnost baterií:
50h (bez podsvětlení displeje)
· Rozměry:
119x46x25mm (vč. ochranného
pouzdra)
· Hmotnost: 90 g (vč. baterií a
ochranného pouzdra)
Předpisy, normy a atesty
· Směrnice EU: 89/336/EHS
Záruka
· Doba záruky: 2 roky
