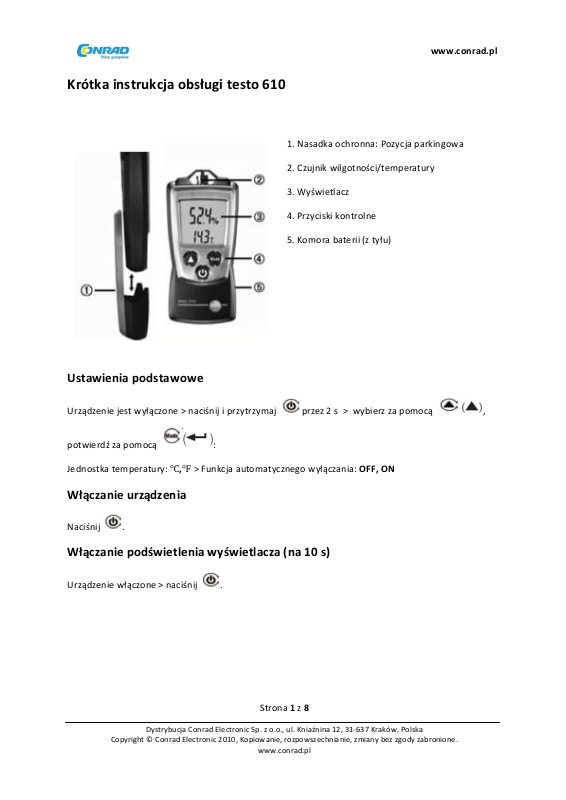

Krótka instrukcja obsługi testo 610
1. Nasadka ochronna: Pozycja parkingowa
2. Czujnik wilgotności/temperatury
3. Wyświetlacz
4. Przyciski kontrolne
5. Komora baterii (z tyłu)
Ustawienia podstawowe
Urządzenie jest wyłączone > naciśnij i przytrzymaj przez 2 s > wybierz za pomocą ,
potwierdź za pomocą :
Jednostka temperatury: ℃,℉ > Funkcja automatycznego wyłączania: OFF, ON
Włączanie urządzenia
Naciśnij
Włączanie podświetlenia wyświetlacza (na 10 s)
.
Urządzenie włączone > naciśnij
.
Strona 1 z 8
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31
Copyright © Conrad Electronic 2010, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
-
637 Kraków, Polska
www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Wybór wyświetlanej wartości
Urządzenie włączone > wybierz za pomocą
% (wilgotność względna), td (temperatura punktu rosy), wb (temperatura mokrego termometru)
Wybór trybu wyświetlania
Urządzenie włączone > wybierz za pomocą :
Aktualny odczyt > Hold: wskazania wyświetlacza są zatrzymane > Max: wartości maksymalne > Min:
wartości minimalne
Wyłączanie urządzenia
Urządzenie włączone > naciśnij i przytrzymaj przez 2 s
Strona 2 z 8
.
www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Bezpieczeństwo i ochrona środowiska
Informacje dotyczące instrukcji obsługi
Przed przystąpieniem do pracy z urządzeniem należy dokładnie przeczytać niniejszą
instrukcję obsługi oraz zapoznać się z urządzeniem. Instrukcja powinna być trzymana pod
ręką, aby można było się do niej odwołać w razie konieczności. Instrukcję należy przekazać
wszystkim kolejnym użytkownikom tego urządzenia.
Należy zwracać szczególną uwagę na informacje opatrzone następującymi symbo
lami
:
Ważna
i
nformacja.
Ochrona przed obrażeniami ciała/szkodami materialnymi
Urządzenie pomiarowe powinno być użytkowane w sposób właściwy, zgodnie z
przeznaczeniem oraz w zakresie parametrów określonych w danych technicznych. Nie wolno
używać siły.
Nie należy przechowywać urządzenia razem z rozpuszczalnikami, kwasami
innymi substancjami agresywnymi.
Nie należy wykonywać prac konserwacyjnych i naprawczych innych niż te opisane w
niniejszej instrukcji. Podczas ich wykonywania należy postępować zgodnie z podanym
instrukcjami. Należy stosować wyłącznie oryginale części zamienne marki Testo.
Ochrona środowiska
Uszkodzone akumulatory oraz zużyte baterie należy składować w specja
przeznaczonych do tego celu punktach.
Po zakończeniu okresu przydatności do użycia, urządzenie powinno zostać odesłane do
Testo. Producent zapewni jego ekologiczną utylizację.
Strona 3 z 8
lni
l
e
ub
i
www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Specyfikacje
Testo 610 jest urządzeniem pomiarowym wilgotności/temperatury. Zazwyczaj używany jest do
pomiaru wilgotności w biurach i magazynach, budynkach i szklarniach.
Dane techniczne
Dane pomiarowe:
•
Czujnik
Czujnik wilgotności Testo
Czujnik temperatury NTC
•
Parametry:
℉, ℃, %rH, wb, td
•
Zakresy pomiarowe:
Od
•
Rozdzielczości: 0.1 °C, 0.1 °F, 0.1 %rH
•
Dokładność (temperatura nominalna 25 °C, ±1 cyfra):
±0.5 °C, ±0.9 °F,
±2.5%rH (5…95%rH)
•
Czas pomiaru: 1.0 s
Dane dodatkowe
•
Stopień ochrony: IP20
•
Temperatura pracy:
•
Temperatura przechowywania/transportu:
•
Zasilanie: 2 x 1.5 V AAA
•
Czas pracy: 200 godz. (bez podświetlania wyśw
•
Wymiary: 119 x 46 x 25 mm (łącznie z nasadką ochronną)
•
Waga: 90 g (łącznie z bateriami i nasadką ochronną)
Dyrektywy, normy i testy
•
Dyrektywa WE: 89/336/EWG
Gwarancja
•
Okres trwania gwarancji: 2
•
Warunki gwarancji: podane w karcie gwarancyjnej
i
:
-
10 do 50℃, od 14 do 122℉, od 0 do 100 %rH
-
10…50 °C, 14…122 °F
-
40…70 °C,
l
ata
Strona 4 z 8
ietl
acza)
-
40…158 °F
www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Opis urządzenia
Widok zewnętrzny
1. Nasadka ochronna: Pozycja parkingowa
2. Czujnik wilgotności/temperatury
3. Wyświetlacz
4. Przyciski kontrolne
5. Komora baterii (z tyłu)
Pierwsze kroki
Wkładanie baterii
1 Aby otworzyć pojemnik na baterie, odsuń klapkę w dół.
2 Włóż baterie (2 x 1.5 V AAA). Zachowaj biegunowość!
3 Aby zamknąć pojemnik na baterie, zasuń z powrotem klapkę.
Ustawienia podstawowe (tryb
konfiguracji): Dostosowywalne funkcje
•
Jednostka temperatury: °C, °F
•
Funkcja Auto off: OFF /wyłączona/, ON /włączona/ (urządzenie wyłącza s
automatycznie, jeżeli przez 10 min nie zostanie naciśnięty żaden przycisk).
Strona 5 z 8
i
ę
www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
1 Podczas włączania urządzenia, naciśnij i przytrzymaj do momentu, aż na
2 Naciskaj kilkukrotnie do momentu, aż zacznie migać wybrane przez Ciebie
ustawienie.
3 Naciśnij , aby potwierdzić wprowadzone zmiany.
4 Powtarzaj kroki 2 i 3 dla wszystkich funkcji.
Eksploatacja
Aby zagwarantować prawidłowy odczyt:
Włączanie urządzenia:
wyświetlaczu pojawią się symbole oraz (tryb konfiguracji).
-
Wyświetli się dostosowywalna funkcja. Aktualne ustawienie miga.
-
Urządzenie przechodzi w tryb pomiaru.
urządzenia
•
trzymuj źródła temperatury i wilgoci, które mogą fałszować odczyt (np. dłonie), z
dala od czujnika pomiaru.
U
> Naciśnij
-
Tryb mierzenia jest uruchomiony.
.
Włączanie podświetlenia wyświetlacza:
ü Urządzenie jest włączone
>Naciśnij
.
.
Podświetlenie wyświetlacza wyłączy się automatycznie, jeżeli przez 10 s nie zostanie
naciśnięty żaden przycisk.
Zmiana parametru:
Dostosowywalne jednostki:
-
% (wilgotność względna)
-
td (temperatura punktu rosy)
-
wb (temperatura mokrego termometru)
>Przyciśnij do momentu pojawienia się żądanego parametru.
Strona 6 z 8
www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Zmiana wyświetlanej wartości:
Dostosowywalne widoki:
•
Bieżący odczyt
•
Hold: wskazania wyświetlacza są zatrzymane
•
Max: Maksymalne wartości od momentu ostatniego włączenia lub resetu urządzenia
•
Min: Minimalne wartości od momentu ostatniego włączenia lub resetu urządzenia
.
.
> Przyciśnij kilkakrotnie do momentu pojawienia się żądanej wartośc
Resetowanie wartości Max/Min:
1. Przyciśnij kilkakrotnie do momentu pojawienia się żądanej wartośc
2. Przyciśnij i przytrzymaj do momentu pojawienia się
3. Powtórz kroki 1 i 2 dla wszystkich wartości, które mają zostać zresetowane.
Wyłączanie urządzen
i
a:
> Naciśnij i przytrzymaj do momentu wyłączenia wyśw
Konserwacja
urządzenia
Wymiana baterii:
1 Aby otworzyć komorę na baterie, odsuń klapkę w dół.
2 Włóż baterie (2 x 1.5 V AAA). Obserwuj poprawną biegunowość!
3 Aby zamknąć komorę na baterie, zasuń z powrotem klapkę.
Czyszczenie obudowy:
> Czyść obudowę wilgotną szmatką (roztwór mydła), gdy jest zabrudzona. Nie używaj
agresywnych środków czyszczących ani rozpuszczalników!
ietl
Strona 7 z 8
----.
acza.
i.
i.
www.conrad.pl
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-
637
Kraków,
Polska
Copyright © Conrad Electronic 2010, Kopiowanie,
rozpowszechnianie,
zmiany bez zgody
zabronione.
www.conrad.pl
Porady i serwis
Pytania i odpowiedzi
Pytanie Możliwa przyczyna/rozwiązanie
Hi lub Lo
Jeżeli nie znalazłeś odpowiedzi na swoje pytanie, skontaktuj się ze sprzedawcą lub punktem obsługi
Testo. Potrzebne dane kontaktowe znajdują się na karcie gwarancyjnej oraz na stronie
www.testo.com
•
Odczyty przekraczają zakres pomiaru (zbyt
wysokie, zbyt niskie): przestrzegaj
dopuszczalnego zakresu pomiaru.
•
Szczątkowa pojemność akumulatora < 10 min:
wymień baterie.
