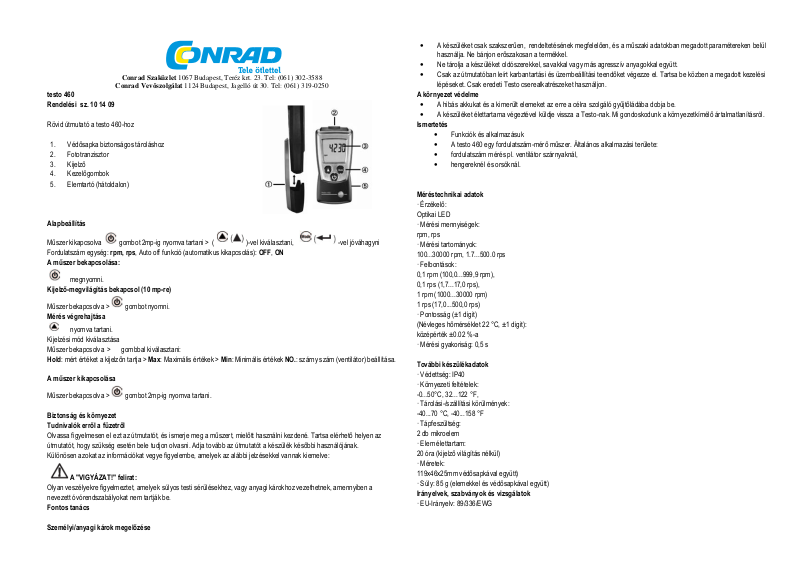

testo 460
Rendelési sz. 10 14 09

Rövid útmutató a testo 460-hoz

1. Védősapka biztonságos tároláshoz

2. Fototranzisztor

3. Kijelző

4. Kezelőgombok

5. Elemtartó (hátoldalon)

Alapbeállítás

Műszer kikapcsolva gombot 2mp-ig nyomva tartani > ( )-vel kiválasztani, -vel jóváhagyni
Fordulatszám egység: rpm, rps, Auto off funkció (automatikus kikapcsolás): OFF, ON

A műszer bekapcsolása:

megnyomni.

Kijelző-megvilágítás bekapcsol (10 mp-re)

Műszer bekapcsolva > gombot nyomni.

Mérés végrehajtása

nyomva tartani.
Kijelzési mód kiválasztása
Műszer bekapcsolva > gombbal kiválasztani:

Hold: mért értéket a kijelzőn tartja > Max: Maximális értékek > Min: Minimális értékek NO.: szárny szám (ventilátor) beállítása.

A műszer kikapcsolása

Műszer bekapcsolva > gombot 2mp-ig nyomva tartani.

Biztonság és környezet
Tudnivalók erről a füzetről

Olvassa figyelmesen el ezt az útmutatót, és ismerje meg a műszert, mielőtt használni kezdené. Tartsa elérhető helyen az
útmutatót, hogy szükség esetén bele tudjon olvasni. Adja tovább az útmutatót a készülék későbbi használójának.
Különösen azokat az információkat vegye figyelembe, amelyek az alábbi jelzésekkel vannak kiemelve:

A "VIGYÁZAT!" felirat:

Olyan veszélyekre figyelmeztet, amelyek súlyos testi sérülésekhez, vagy anyagi károkhoz vezethetnek, amennyiben a
nevezett óvórendszabályokat nem tartják be.

Fontos tanács

Személyi/anyagi károk megelőzése

• A készüléket csak szakszerűen, rendeltetésének megfelelően, és a műszaki adatokban megadott paramétereken belül
használja. Ne bánjon erőszakosan a termékkel.

• Ne tárolja a készüléket oldószerekkel, savakkal vagy más agresszív anyagokkal együtt.

• Csak az útmutatóban leírt karbantartási és üzembeállítási teendőket végezze el. Tartsa be közben a megadott kezelési

lépéseket. Csak eredeti Testo cserealkatrészeket használjon.

A környezet védelme

• A hibás akkukat és a kimerült elemeket az erre a célra szolgáló gyűjtőládába dobja be.

• A készüléket élettartama végeztével küldje vissza a Testo-nak. Mi gondoskodunk a környezetkímélő ártalmatlanításról.

Ismertetés

• Funkciók és alkalmazásuk

• A testo 460 egy fordulatszám-mérő műszer. Általános alkalmazási területe:

• fordulatszám mérés pl. ventilátor szárnyaknál,

• hengereknél és orsóknál.

Méréstechnikai adatok

· Érzékelő:
Optikai LED

· Mérési mennyiségek:
rpm, rps

· Mérési tartományok:

100...30000 rpm, 1.7...500.0 rps

· Felbontások:
0,1 rpm (100,0...999,9 rpm),
0,1 rps (1,7...17,0 rps),
1 rpm (1000...30000 rpm)
1 rps (17,0...500,0 rps)

· Pontosság (±1 digit)
(Névleges hőmérséklet 22 °C, ±1 digit):
középérték ±0.02 %-a

· Mérési gyakoriság: 0,5 s

További készülékadatok

· Védettség: IP40

· Környezeti feltételek:

-0...50°C, 32...122 °F,

· Tárolási-/szállítási körülmények:

-40...70 °C, -40...158 °F

· Tápfeszültség:
2 db mikroelem

· Elem élettartam:
20 óra (kijelző világítás nélkül)

· Méretek:
119x46x25mm védősapkával együtt)

· Súly: 85 g (elemekkel és védősapkával együtt)

Irányelvek, szabványok és vizsgálatok

· EU-Irányelv: 89/336/EWG

A termék leírása
Áttekintés

1. Védősapka: biztonságos tároláshoz

2. Fototranzisztor

3. Kijelző

4. Kezelőgombok

5. Elemtartó (hátoldalon)

Első lépések
Az elemek berakása
1 Nyissa fel az elemtartót : tolja lefelé a fedelét.
2 Rakja be az elemeket (2 db mikroelem). Figyeljen a polaritásra!
3 Zárja le az elemtartót : tolja felfelé a fedelét.

Alapbeállítások (konfigurációs üzemmód):

Beállítható funkciók

· Fordulatszám egység: rpm, rps

· Auto-off (automatikus kikapcsolás) funkció: OFF (ki), ON (be, a készülék az utolsó gombnyomás után 10 perccel
automatikusan kikapcsolódik)

1 A műszer bekapcsolásakor -t nyomva tartani, amíg a kijelzőn  és meg nem jelenik (konfigurációs mód).

- A kijelzőn megjelenik a beállítható funkció. Villog az aktuális beállítás.

2 ( )-t többször nyomogatni, amíg a kívánt beállítás nem villog.

3 gombot nyomja a beállítás jóváhagyására.
4 A 2 és3 lépések valamennyi funkcióhoz megismétlendők.

- A műszer átvált mérés üzemmódra.

A készülék használata

A megbízható mérésekhez visszaverő reflexjelek szükségesek. A reflexjelet akkor kell a mérendő tárgyra felvinni, amikor az
nyugalmi állapotban van.
Az ideális távolság a mérendő tárgytól 10 és 40 cm között van. A mérés alatt kb. 30°-os szögben kell a reflexjelre célozni.
Ezáltal a többszöri reflexió a felületről elkerülhető.
Ha a reflexjelet nem lehet felvinni a tárgyra, meg kell vizsgálni, hogy a a fényvisszaverő tulajdonságok a mérendő tárgy egy
visszaverő helyén elegendők-e a fordulatszám méréshez. Ebben az esetben függőlegesen kell a mérendő tárgyra célozni, és
megvizsgálni, hogy egy érték kijelződik-e. Ha a mérendő tárgynál egy fordulatnál több visszaverődés van (pl. egy
fényvisszaverő ventilátor 5 szárnnyal), a korrekt fordulatszám mérés érdekében az impulzusok számát fordulatonként (pl. a
ventilátor szárnyak számát) be kell adni a készülékbe, lásd lentebb.

A műszer bekapcsolása:

Kijelző megvilágítás bekapcsolása.
A műszer be van kapcsolva.

megnyomni.

- A kijelző megvilágítás 10 másodperccel az utolsó gombnyomás után automatikusan kikapcsolódik.

Kijelző váltása / a szárnyak számának beállítása

Alternativ módon a fordulatonkénti impulzusok beadásához (pl. ventilátor szárnyak száma) választható a NO.1 beállítás, és a
fordulatszám a mért érték alapján manuálisan kiszámítható (mért érték osztva az impulzus/szárnyszám-mal)

Beállítható kijelzések / A szárnyak számának beállítása

· Hold: A mérési értékek tartása

· Max: Maximális értékek az utolsó mérés kezdetétől mérve.

· Min: Minimális értékek az utolsó mérés kezdetétől mérve.

· NO.: A szárnyak számának beállítása. Az érték a gombbal változtatható.

többször nyomni, amíg a kívánt kijelzés meg nem jelenik.

Mérés

Figyelmeztetés! A forgó részek következtében fennáll a sérülés veszélye!
A gyártó által megadott biztonsági távolságokat és védelmi előírásokat be kell tartani.

megnyomva tartani.

- rpm ill. rps villog a kijelzőn, amint értékelhető mérési jelek láthatók. A fénypont jelzi a mérési felület középpontját.

- A mérés befejezése után ( -t elengedni) a készülék a Hold kijelzésre vált, a mért értéket megtartja.

A készülék kikapcsolása:

Addig tartsa megnyomva, amíg ki nem alszik a kijelző.

A készülék karbantartása
Elemcsere:
1 Nyissa fel az elemtartót : tolja lefelé a fedelét.
2 Vegye ki a kimerült elemeket, és rakjon be új elemeket (2 db 1,5V-os AAA). Figyeljen a polaritásra!
3 Zárja le az elemtartót : tolja felfelé a fedelét.
A ház tisztítása:

Ha bepiszkolódott a ház, egy nedves (szappanos víz) ruhával tisztítsa meg. Ne használjon erős tisztítószert vagy vegyszert.

Tanácsok
Kérdések és válaszok

Kérdés Lehetséges okok / megoldások
Hi vagy Lo · A mérési értékek kívül vannak (túl nagyok, vagy túl kicsik) a mérési határon: Tartsa be

a megengedett mérési tartományt.

· Maradék kapacitás <10 perc: Cserélje ki az elemeket.

megnyomni.

- Megnyílik a mérés üzemmód.
