testo 0554 1759 User guide [de]

testo 175

Bedienungsanleitung

Impressum

Diese Dokumentation unterliegt dem Urheberrecht der Testo AG. Sie darf ohne vorherige schriftliche Zustimmung der Testo AG weder vervielfältigt noch in Widerspruch zu deren berechtigten Interessen verwendet werden.

Änderungen von technischen Details gegenüber den Beschreibungen, Angaben und Abbildungen dieser Dokumentation behalten wir uns vor.

Testo AG Postfach 11 40 79849 Lenzkirch

Microsoft®, Windows®, Excel® und Internet Explorer® sind eingetragene Warenzeichen der Microsoft Corporation.

Vorwort / Allgemeine Hinweise

Vorwort

Liebe Testo-Kundin, lieber Testo-Kunde, wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Testo entschieden haben. Wir hoffen,

dass Sie an dem Produkt lange Freude haben werden und es Sie bei Ihrer Arbeit hilfreich unterstützt. Lesen Sie bitte die vorliegende Bedienungsanleitung aufmerksam durch und machen Sie sich mit der

Bedienung des Gerätes vertraut, bevor Sie es einsetzen. Sollten einmal Probleme auftreten die Sie nicht selbst beheben können, wenden Sie sich bitte an

unseren Kundenservice oder Ihren Händler. Wir bemühen uns schnelle und kompetente Hilfe zu leisten, damit Ihnen lange Ausfallzeiten erspart bleiben.

Allgemeine Hinweise

Warnhinweise und besonders wichtige Informationen, die beim Umgang mit diesem Produkt zu beachten sind, sind in dieser Bedienungsanleitung wie folgt gekennzeichnet:

Warnhinweise

Warnhinweise werden durch ein Piktogramm gekennzeichnet. Das zugehörige Signalwort gibt den Grad der Gefährdung an:

Warnung! bedeutet: Tod oder schwere Körperverletzung können eintreten, wenn die genannten Vorsichtsmaßnahmen nicht getroffen werden.

Vorsicht! bedeutet: Leichte Körperverletzungen oder Sachschäden können eintreten,

Signalwort!

Wichtige Informationen

Besonders zu beachtende Informationen werden in dieser Bedienungsanleitung durch ein Ausrufezeichen gekennzeichnet.

Normen

wenn die genannten Vorsichtsmaßnahmen nicht getroffen werden.

Lesen Sie alle Warnhinweise besonders aufmerksam und treffen Sie die genannten Vorsichtsmaßnahmen, um Gefahren zu vermeiden.

Dieses Produkt erfüllt laut Konformitätsbescheinigung die Richtlinien gemäß 89/336/EWG.

Inhalt

Impressum ........................................................2

Vorwort / Allgemeine Hinweise ........................3

Inhalt ................................................................4

1. Grundlegende Sicherheitshinweise ..................6

2. Bestimmungsgemäße Verwendung ..................7

3. Inbetriebnahme ................................................8

4. Anzeige- und Bedienelemente ........................9

4.1 Display ........................................................................9

4.2 LED-Funktionen ........................................................10

4.3 Anzeigereihenfolge ....................................................10

4.4 Tastenfunktionen ......................................................11

5. Montage ..........................................................12

5.1 Montieren der Wandhalterung ..................................12

5.2 Datenlogger mit Schloss sichern ..............................12

5.3 Versendbare Einheit ..................................................12

6. Fühler anschließen ........................................13

7. Programmierung ............................................14

7.1 Software installieren ..................................................14

7.2 Datenlogger an PC anschließen ..............................14

7.3 Verbindung einrichten ................................................15

7.4 Verbindung öffnen ....................................................16

7.5 Datenlogger programmieren ....................................17

7.6 Verbindung trennen ..................................................23

8. Daten auslesen ..............................................24

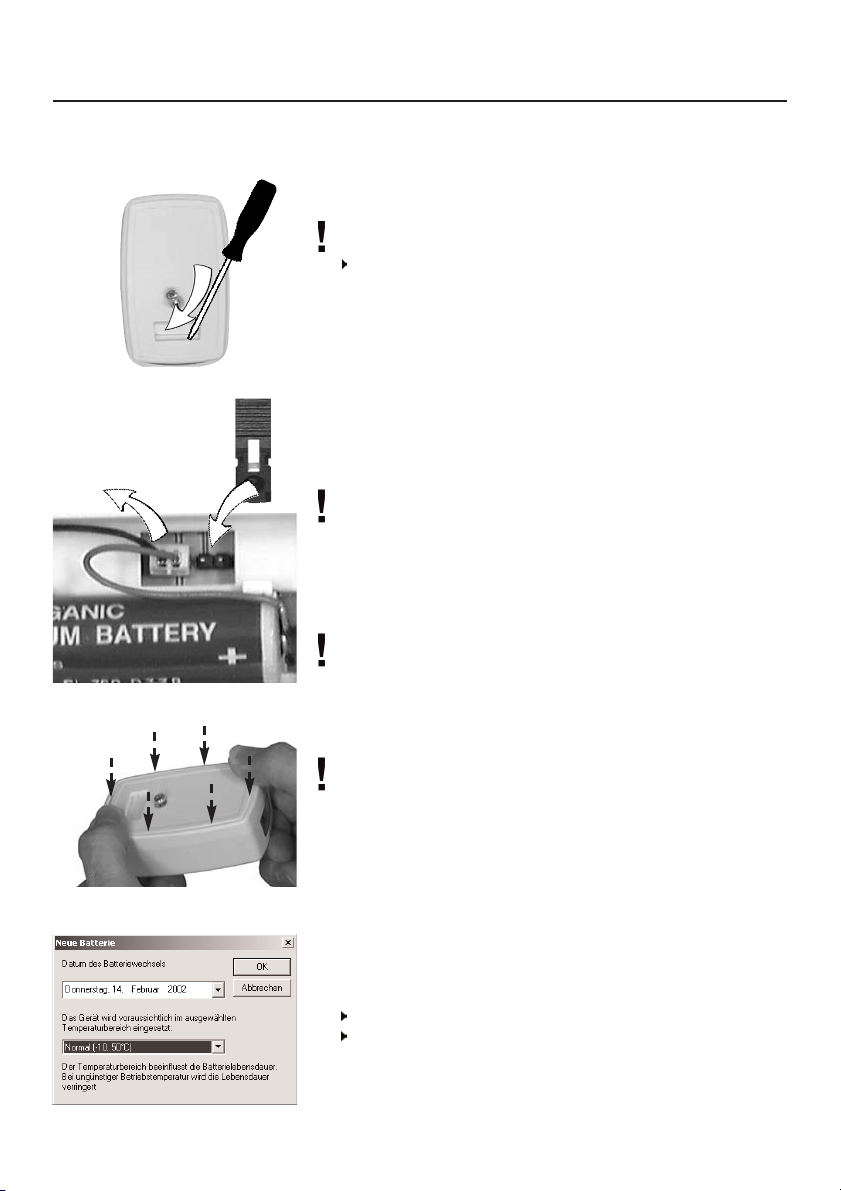

9. Batterie wechseln............................................25

10. Fehlermeldungen ............................................26

Inhalt

11.Technische Daten ............................................27

11.1 testo 175-T1 ..............................................................27

11.2 testo 175-T2 ..............................................................28

11.3 testo 175-T3 ..............................................................29

11.4 testo 175-S1, testo 175-S2 ......................................30

11.5 testo 175-H1 ..............................................................31

11.6 testo 175-H2 ..............................................................32

11.7 Batteriestandzeit ........................................................33

12. Zubehör/Ersatzteile ........................................34

1. Grundlegende Sicherheitshinweise

Lesen Sie bitte die nachfolgenden Sicherheitshinweise aufmerksam durch:

Elektrische Gefahren vermeiden:

Messen Sie mit dem Gerät und externen Fühlern niemals an oder in der Nähe von spannungsführenden Teilen, wenn das Gerät nicht ausdrücklich für die Strom/- und Spannungsmessung freigegeben ist!

Produktsicherheit wahren:

Prüfen Sie vor jeder Messung, ob Anschlüsse durch einen Blindstopfen korrekt verschlossen oder ein passender Fühler korrekt gesteckt ist. Die in den technischen Daten angegebene Schutzklasse für das jeweilige Gerät wird sonst nicht erreicht.

Betreiben Sie das Gerät nur innerhalb der in den technischen Daten vorgegebenen Parameter. Behandeln Sie das Gerät nur sach- und bestimmungsgemäß. Öffnen Sie das Gerät nur, wenn dies zu Wartungszwecken ausdrücklich in der Bedienungs-

anleitung beschrieben ist. Wenden Sie niemals Gewalt an!

nur für testo 175-T3

Die Fühlereingänge des testo 175-T3 sind untereinander nicht potentialgetrennt. Beachten Sie dies beim Einsatz von Oberflächenfühlern mit nicht isoliertem Thermoelement.

Fachgerecht entsorgen:

Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab. Senden Sie das Gerät nach Ende der Nutzungszeit direkt an uns. Wir sorgen für eine

umweltschonende Entsorgung.

2. Bestimmungsgemäße Verwendung

Die Datenlogger testo 175 dienen zum Speichern und Auslesen von Einzelmesswerten und Messreihen. Messwerte werden mit testo 175 gemessen, gespeichert und über die Infrarot-Schnittstelle an den PC mit Software testo ComSoft, an den Schnelldrucker testo 575 oder den Datensammler

testo 580 übertragen.

Anwendungen

testo 175 - T1

Einfache und preisgünstige Temperaturüberwachung

bei Transporten, in Kühlräumen, in Vitrinen, in Containern, zur Raumüberwachung

erfüllt die Richtlinien gemäß der Norm EN 12830 *

testo 175 - T2

Produkt- und Lufttemperatur gleichzeitig überwachen

bei Transporten, in Kühlräumen, in Containern, in der Produktion erfüllt die Richtlinien gemäß der Norm EN 12830 *

testo 175 - T3

Produkt- und Lufttemperatur gleichzeitig überwachen

im technischen Labor, in der Produktion, im Wohnungsbau, in der Metallverarbeitung

testo 175 - S1 / S2

Einfache Kontrolle von Strom- und Spannungsverläufen

bei Industrieprozessen, im Labor, in Steuerungsanlagen, in der Entwicklung, in der Fertigung, Aufzeichnung von Messumformer-

Signalen

Beachten Sie 6. Fühler anschließen, S.13!

testo 175 - H1

Zuverlässige Überwachung von Feuchteund Temperaturwerten

bei Industrieprozessen, im Labor, in Museen, in Lagerhallen, im Wohnungsbau

testo 175 - H2

Zuverlässige Überwachung von Feucheund Temperaturwerten

bei Industrieprozessen, im Labor, in Museen, in Lagerhallen, im Wohnungsbau

* Bitte beachten Sie, dass bei diesem Gerät nach EN 12830 eine regelmäßige Überprüfung und

Kalibrierung gemäß EN 13486 (Empfehlung: jährlich) durchgeführt werden muss. Kontaktieren Sie uns für nähere Informationen

Nur für testo 175 - T1 und testo 175 - T2

Folgende Komponenten des Produkts sind entsprechend der Verordnung (EG) 1935/2004 für den dauerhaften Kontakt mit Lebensmitteln ausgelegt: Die Messfühler von der Messspitze bis 1cm vor dem Fühlerhandgriff bzw. dem Kunststoffgehäuse. Falls angegeben sind dabei die Hinweise über Einstechtiefen in der Bedienungsanleitung oder die Markierung(en) am Messfühler zu beachten.

3. Inbetriebnahme

Die Datenlogger sind ab Werk wie folgt programmiert:

Typ 175-T1 175-T2 175-T3 175-S1 175-S2 175-H1 175-H2 Startkriterium Tastenstart Messrate 5 Min. 5 Min. 10 Sek. 1 Sek. 1 Sek. 1 Min. 1 Min. Stopkriterium Ringspeicher bis Speicher voll Ringspeicher Alarmwerte Jeweilige Messbereichs-Endwerte (siehe Technische Daten) Display An - An - An LEDs Betriebsanzeige (grün): Aus / Alarmanzeige (rot): An Messkanäle Alle Kanäle eingeschaltet * Schnelldrucker- / Stop: eingeschaltet

Datensammlerfunktion Neuprogrammierung: eingeschaltet Messprotokollname testo175-{Typ}_{Seriennummer}

* testo 175-T3:TE-Typ “K” programmiert

testo 175-S1: “0 bis 10V” programmiert testo 175-S2: “0 bis 10V” programmiert

Sie können den Datenlogger mit der oben dargestellten Werkseinstellung sofort einsetzen.

Wollen Sie andere Messkriterien verwenden, dann müssen Sie den Datenlogger mit der Software testo ComSoft entsprechend Ihren Bedürfnissen programmieren (siehe 7. Programmierung, S. 14).

Bei einigen Datenloggern können externe Fühler angeschlossen werden (siehe 6. Fühler anschließen, S. 13).

Folgende Einheiten werden im Display angezeigt: mV, %, °F, °C Bei Auswahl anderer Einheiten in der ComSoft erschient im Display keine Einheit. Beim Einlesen der gespeicherten Daten in die ComSoft wird die ausgewählte Einheit zu den Messwerten dargestellt.

4. Anzeige- und Bedienelemente

4.1 Display

Batterie-

kapazität

Messwert

Zwischen-

messwert

höchster

niedrigster

Messwert

oberer Alarmwert

Messwerte

Kanal 1

Kanal 2

unterer Alarmwert

Warten auf Start des

Folgende Einheiten werden beim Datenlogger testo 175 - S2 im Display angezeigt: mV, %, °F, °C und mA Bei Auswahl anderer Einheiten in der ComSoft erscheint im Display keine Einheit. Beim Einlesen der gespeicherten Daten in die ComSoft wird die ausgewählte Einheit zu den Messwerten dargestellt.

Richtwerte (siehe 11.7 Batterie- standzeit, S. 33)

Das Batteriesymbol wird aktualisiert bei:

- Ringspeicherüberlauf

- Start/Ende des Messprogramms

- Im Betriebszustand Einmal pro Tag

- Durch Drücken der Taste wenn letzte Messung länger als 24 Std. zurück liegt

Record

gespeicherter Messwert

Einheiten

Messprogramms

Messprogramm

läuft

Messprogramm beendet

Die Display-Funktion kann über die Software testo ComSoft an-/ausgeschaltet werden. Die Datenlogger testo 175-S1 und

testo 175-H1 besitzen kein Display. testo 175-T1, testo 175-T2, testo 175-T3, testo 175-H2

und testo 175-S2

Zwischenmesswerte werden im Display angezeigt, jedoch nicht gespeichert

Technisch bedingt verlangsamt sich die Anzeigegeschwindigkeit von Flüssigkristallanzeigen bei Temperaturen unter 0 °C (ca 2 Sek. bei -10 °C, ca. 6 Sek. bei -20 °C). Dies hat auf die Messgenauigkeit keinen Einfluss.

Batteriekapazität

Symbol

Kapazität

75-100%

50-75%

25-50%

10-25%

<10%

OFF

Batterie leer (Messprogramm wurde angehalten)

Daten auslesen und Batterie wechseln (siehe

9. Batterie wechseln, S. 25)

4. Anzeige- und Bedienelemente

4.2 LED-Funktionen

Die LED-Funktionen können über die Software

testo ComSoft an-/ausgeschaltet werden.

Alarm-

(rote LED)

Betriebs-

(grüne LED)

In allen Betriebszuständen:

Die Alarmanzeige blinkt alle 15 Sek. dreimal, wenn die verbleibende Batteriekapazität weniger als 10% beträgt (auch wenn die Alarmanzeige ausgeschaltet ist).

Betriebszustand programmiert:

Die Betriebsanzeige blinkt fünfmal, wenn die Taste GOca. 3 Sek. lang gedrückt wird (auch wenn die Betriebsnazeige ausgeschaltet ist). Damit wird bestätigt, dass das Messprogramm gestartet wurde und der Datenlogger sich nun im Betriebszustand befindet.

Betriebszustand

Die Alarmanzeige blinkt alle 15 Sek. einmal, wenn Alarmwerte über- bzw. unterschritten wurden (nur wenn die Alarmanzeige eingeschaltet ist).

Die Betriebsanzeige blinkt alle 15 Sek. einmal (nur wenn die Betriebsanzeige eingeschaltet ist). Dadurch wird bestätigt, dass das Messprogramm läuft.

Die Betriebsanzeige blinkt fünfmal, wenn die Taste GOca. 3 Sek. lang gedrückt wird (auch wenn die Betriebsanzeige ausgeschaltet ist). Damit wird bestätigt, dass eine Zeitmarke gesetzt wurde.

Wait

Record

und Startkriterium

Tastenstart

Record

4.3 Anzeigereihenfolge

Je nach Betriebszustand können bei den Datenloggern mit Display unterschiedliche Informationen angezeigt werden. Eine detaillierte Darstellung der abrufbaren Informationen finden Sie in der Kurz-Bedienungsanleitung, die jedem Datenlogger beiliegt.

4. Anzeige- und Bedienelemente

4.4 Tastenfunktionen

In allen Betriebszuständen bei Datenloggern mit Display:

Drücken Sie die Taste GO, um zwischen den darstellbaren Anzeigen zu wechseln.

Betriebszustand programmiert:

Drücken Sie die Taste GOca. 3 Sek. lang, um das Messprogramm zu starten.

- Das Messprogramm startet, im Display (falls vorhanden) erscheint

Betriebszustand

Drücken Sie die Taste GOca. 3 Sek. lang, um eine Zeitmarke zu setzen.

- Die Betriebsanzeige blinkt fünfmal.

Zeitmarke: Diese Funktion ermöglicht Ihnen eine Überwach-ung und das Auslesen / den Ausdruck des Speicherinhaltes ab einem bestimmten Zeitpunkt ( programmieren zu müssen. Die Messwerte ab

Messwerte

Mit dem Schnelldrucker testo 575 oder der Software

testo ComSoft können die Messwerte ab

oder die Messwerte Mit dem Datensammler testo 580 können die Messwerte ab

Start (Alle Messwerte)

Es kann nur eine Zeitmarke gesetzt werden. Wird die Taste

im Betriebszustand wird die bestehende Zeitmarke gelöscht und eine neue gesetzt.

- Im Display (falls vorhanden) werden die Messwerte (Max./ Min.-Werte, Anzahl Über-/Unterschreitungen Alarmwerte) ab gesetzter Zeitmarke angezeigt.

Wait

und Startkriterium

Record

und die Betriebsanzeige blinkt fünfmal.

Record

Zeitmarke

) werden parallel dazu abgespeichert.

Ab Zeitmarke

ausgelesen werden.

), ohne den Daten-logger neu

ausgelesen werden.

Record

erneut ca. 3 Sek. gedrückt,

Tastenstart

Start (Alle Messwerte)

Start(Alle

5. Montage

5.1 Montieren der Wandhalterung

Montagematerialien (z. B. Schrauben, Dübel) gehören nicht zum Lieferumfang.

1 Positionieren Sie die Wandhalterung an der gewünschten

Stelle.

2 Zeichnen Sie mit Hilfe eines Stiftes oder ähnlichem die Stelle

für die Befestigungsschraube an.

3 Bereiten Sie die Befestigungsstelle entsprechend des

Materials für die Befestigung vor (z. B. Loch bohren, Dübel setzen).

4 Befestigen Sie die Wandhalterung mit Hilfe einer passenden

Schraube.

5.2 Datenlogger mit Schloss sichern

1 Schieben Sie den Datenlogger in die Wandhalterung 2 Stecken Sie den Sicherungskeil in die Wandhalterung. 3 Befestigen Sie das Schloss (Zubehör: Bestell-Nr. 0554 1755)

an der Wandhalterung.

5.3 Versendbare Einheit

Sie können die Wandhalterung, den Logger und das Interface zu einer festen Einheit verbinden, so dass der Transport oder der Versand erleichtert wird.

1 Schieben Sie den Datenlogger in die Wandhalterung. 2 Schieben Sie das Interface auf die Wandhalterung. 3 Sichern Sie die Einheit, indem Sie mit der mitgelieferten

Schraube die Wandhalterung und das Interface verbinden.

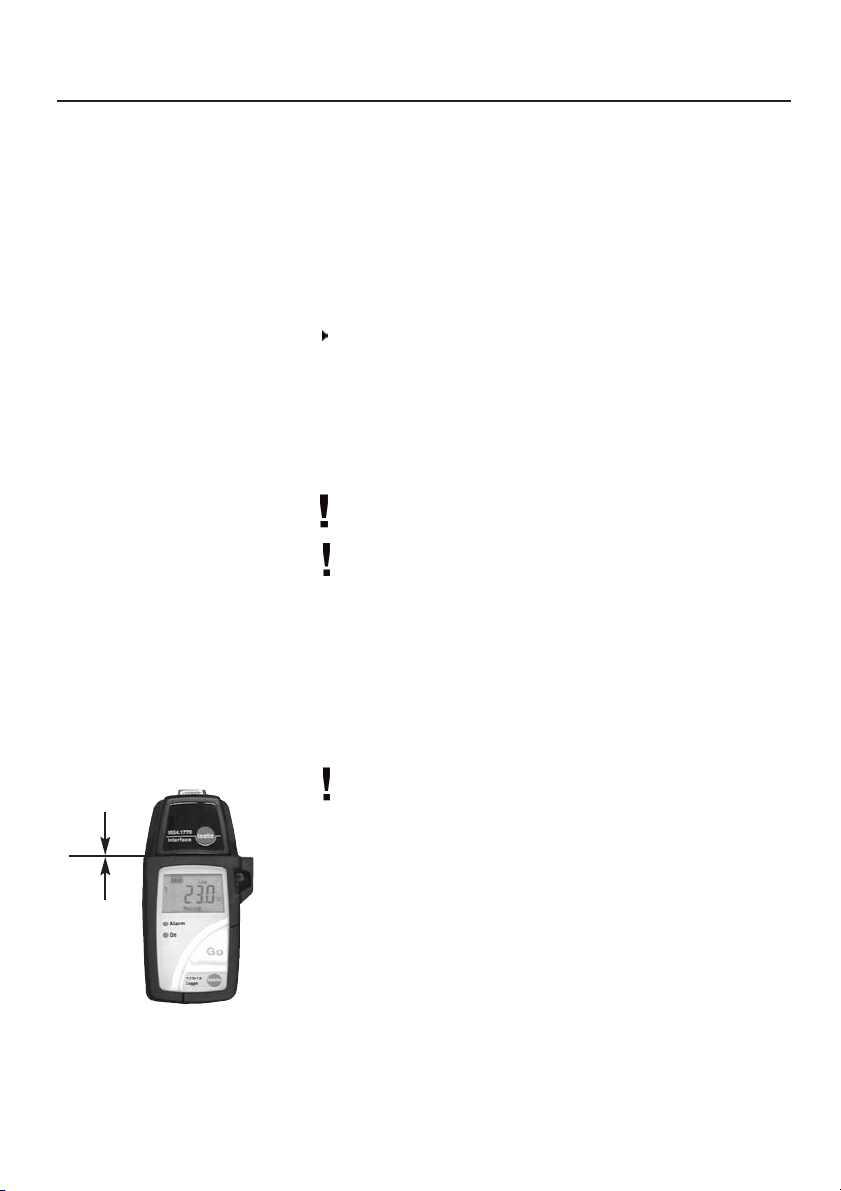

6. Fühler anschließen

Beachten Sie beim Anschluss von Fühlern an den Datenlogger und an die Messstellen die folgenden Punkte:

Achten Sie auf die richtige Polung der Stecker. Stecken Sie die Stecker fest in die Anschlüsse, um die

Dichtigkeit zu gewährleisten. Wenden Sie dabei jedoch keine Gewalt an!

Achten Sie darauf, dass die Stecker am Datenlogger fest gesteckt sind oder die Anschlüsse mit einem Blindstopfen verschlossen sind.

Achten Sie auf die richtige Positionierung des Fühlers, um störende Einflüsse auf die Messungen zu vermeiden.

testo 175-T3:

Achten Sie darauf, dass Sie an den einzelnen Buchsen den jeweils (über die Software testo ComSoft) konfigurierten Fühler anschließen. Die Nummern der Anschlüsse sind auf dem Gehäuse aufgedruckt!

testo 175-S1/S2:

Der Datenlogger testo 175-S1/S2 ist für den Einsatz in Stromkreisen der Mess-, Steuerungs-, Regelungs- und Informationstechnik in Prozess-, Labor- und Technikumsanlagen konzipiert (0 bis 20mA Stromschleifen; 0-1V, 0-10V

Warnung!

Starke Ströme und hohe Spannung!

Stromschlag!

Schließen Sie den Datenlogger kreise der Kategorie SELV (Schutzkleinspannung) oder PELV (Funktionskleinspannung mit sicherer Trennung) an.

Schließen Sie den Datenlogger testo 175-S1 und testo 175-S2 nur an Gleichstrom-kreise an. Die Nennspannung darf maximal 60V DC betragen.

Die Einrichtung der Stromkreise sowie Anschluss, Bedienung und Wartung des Datenloggers dürfen nur von ausgebildetem Fachpersonal vorgenommen werden.

Trennen Sie vor einem Batteriewechsel die Messleitungen vom Datenlogger.

Spannungseingänge).

Schließen Sie die Leitungen entsprechend des aufgedruckten Anschlussplans an.

testo 175-S1 und testo 175-S2 nur an Strom-

7. Programmierung

7.1 Software installieren

Um die Programmierung Ihres Datenloggers nach Ihren individuellen Bedürfnissen anzupassen benötigen Sie einen PC, auf dem die Software testo ComSoft installiert ist.

Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo ComSoft.

Fahren Sie nach erfolgreicher Installation der Software fort mit

7.2 Datenlogger an PC anschließen, S. 14.

7.2 Datenlogger an PC anschließen

Um das Interface des Datenloggers an Ihrem PC anschließen zu können, benötigen Sie eine freie serielle Schnittstelle (RS232) oder USB-Schnittstelle.

Bei Verwendung einer seriellen Schnittstelle mit Punkt 1 fortfahren.

Bei Einsatz des USB-Interfaces muss vorher der USB-Treiber im PC installiert werden. Den Treiber und die Anleitung zur Installation liegen dem USB-Interface bei. Nach erfolgreicher Installation mit Punkt 1 fortfahren.

1 Schließen Sie das serielle- oder USB-Verbindungskabel an

Ihren PC an.

2 Schließen Sie das Interface an das Verbindungskabel an. 3 Stecken Sie das Interface auf die Tischschale. 4 Legen Sie den Logger in die Tischschale.

Das Interface kann auch auf die Wandhalterung aufgesteckt werden. Damit können Sie Daten direkt vor Ort auslesen.

Darauf achten, dass das Interface komplett aufgesteckt und eingerastet ist. Ansonsten ist die Verbindung nicht gewährleistet.

5 Starten Sie die Software testo ComSoft.

7. Programmierung

7.3 Verbindung einrichten

1 Starten Sie die Software testo ComSoft. 2 Wählen Sie

- Das Fenster

- Die Verbindung zum gefundenen Datenlogger wird automatisch eingerichtet und der Name der Verbindung erscheint im Fenster

-oder-

2 Wählen Sie

- Das Fenster

Gerät > Autodetect...

Autodetect Gerätesuche

Datenbereich

Gerät> Neues Gerät

Neues Gerät einrichten Assistent

öffnet.

3 Wählen Sie in der Geräteauswahl

Sie auf

Weiter

4 Wählen Sie unter

den Datenlogger an Ihren PC angeschlossen haben und klicken Sie auf

5 Geben Sie einen Namen für die Verbindung ein und klicken

Sie auf

Fertig stellen

Verbindung

Weiter

testo175-177

die Schnittstelle, über die Sie

und klicken

7. Programmierung

Batteriewechsel bestätigen

- Wurde der Datenlogger erstmals in Betrieb genommen oder die Batterie des Datenloggers gewechselt, öffnet das Fenster

Neue Batterie

Geben Sie das Datum des Batteriewechsels ein. Geben Sie den Temperaturbereich ein, in dem Sie den

Datenlogger einsetzen werden und bestätigen Sie mit OK.

- Die Verbindung zum Datenlogger ist eingerichtet. Der Name der Verbindung erscheint im Fenster

Datenbereich

7.4 Verbindung öffnen

Klicken Sie im Fenster Verbindung, die Sie öffnen wollen.

- Falls ein Messprotokoll im Datenlogger gespeichert ist, erscheinen das Protokollsysmbol und der Kurztitel des Protokolls unter der geöffneten Verbindung.

Beim Öffnen der Verbindung werden die im Datenlogger gespeicherten Messwerte nicht an den PC übertragen. Zum Übertragen der Messwerte:

Klicken Sie doppelt auf den Kurztitel des Protokolls (siehe Bedienungsanleitung zur Software testo ComSoft).

Eine Verbindung für mehrere Datenlogger verwenden

Sie können unterschiedliche Datenlogger über eine eingerichtete Verbindung anschließen. Beim Wechseln des Datenloggers muss die Verbindung getrennt und anschließend für den neuen Datenlogger neu geöffnet werden, da dieser ansonsten von der Software nicht identifiziert werden kann (siehe 7.6 Verbindung trennen, S.23).

Datenbereich

doppelt auf die

7. Programmierung

7.5 Datenlogger programmieren

Durch die Programmierung des Datenloggers werden im Datenlogger vorhandene Messwerte gelöscht.

Lesen Sie eventuell vorhandene Daten vor einer Programmierung aus dem Datenlogger aus (siehe

Bedienungsanleitung zur Software testo ComSoft). Wählen Sie Diese Funktion ist nur aktiviert, wenn der Name der

Verbindung farblich hinterlegt ist. Ist dies nicht der Fall: Klicken Sie zuerst auf den Namen der Verbindung und wählen

Sie anschließend

- Das Fenster für das Programmieren des Datenloggers öffnet.

Gerät> Gerätesteuerung

Fensteranwahl

Auf der linken Seite finden Sie eine Leiste, in der die vorhandenen Fenster abgebildet sind. Sie können diese per Mausklick anwählen.

Programmierempfehlung

Es ist empfehlenswert zuerst die Programmierungen in den Fenstern

Fühler

und

Fenster

Einstellungen

Messprogramm

durchzuführen und danach im

7. Programmierung

Gerät

Im Fenster Datenlogger ablesen.

Messprotokoll

Im Fenster im Datenlogger gespeicherten Messprotokoll ablesen. Die Anzeige kann zwischen werden.

Gerät

können Sie allgemeine Informationen zum

Dieses Fenster ist eine reines Informationsfenster. Es kann keine Programmierung vorgenommen werden.

Messprotokoll

Dieses Fenster ist eine reines Informationsfenster. Es kann keine Programmierung vorgenommen werden.

können Sie Informationen zum derzeit

Alle Messwerte

und

Seit Zeitmarke

gewählt

7. Programmierung

Fühler

Fühler:

Aktivieren Sie die vorhandenen Fühler oder schalten Sie sie ab.

Einheit:

Zeigt die eingestellte Einheit für den jeweiligen Kanal an.

Die Einheit können Sie in diesem Fenster nicht ändern, wählen Sie dazu das Fenster

UG:

Geben Sie hier die untere Alarmgrenze für die einzelnen Kanäle ein.

Einstellungen

an.

OG:

Geben Sie hier die obere Alarmgrenze für die einzelnen Kanäle ein.

Name:

Geben Sie hier einen Namen für die einzelnen Kanäle ein.

7. Programmierung

Einstellungen

Datum und Uhrzeit:

Das eingestellte Datum und die Uhrzeit des Datenloggers wird angezeigt.

Wählen Sie des Datenloggers mit der Uhr Ihres PCs zu synchronisieren.

Datum/Uhrzeit kann nur synchronisiert werden, wenn sich der Datenlogger im Betriebszustand

Synchronisieren

, um das Datum und die Uhrzeit

Wait

oder

End

befindet.

Temperatur:

Wählen Sie die gewünschte Temperatureinheit für die Temperaturkanäle (°Coder °F).

testo 575/ testo 580

Wählen Sie, ob der Datenlogger über den Schnelldrucker

testo 575 und den Datensammler testo 580 neu

programmiert ( werden darf.

- Funktion:

Neuprogrammierung

) und gestoppt (

Stop

)

Anzeigefunktionen:

Wählen Sie, ob die LEDs, die

und das

sollen. Bei ausgeschaltetem Display wird nur die Messwertanzeige

ausgeschaltet. Die Statusinformationen zu Betriebszustand und Batteriekapazität werden immer angezeigt.

Display

Alarmanzeige

des Datenloggers eingeschaltet sein

, die

Betriebs-

Alarm-Schaltausgang aktivieren

Ab der ComSoft Version 3.4 kann der externe Alarm-Schaltausgang testo 581 aktiviert werden, wenn dieser mit einem Datenlogger verbunden ist.

7. Programmierung

Messprogramm

Startkriterium:

Wählen Sie das gewünschte Kriterium für den Start des Messprogramms.

Sie haben die Auswahl zwischen

PC-Start

Bei der Auswahl von dem Sie das gewünschte Datum und Uhrzeit eingeben / auswählen können.

Messrate:

Sie haben die Auswahl zwischen den Zeiteinheiten sec (Sekunden), Die kleinste / größte einstellbare Messrate ist je nach Gerätetyp unterschiedlich (siehe 11. Technische Daten, S. 27).

Stopkriterium:

Sie haben die Auswahl zwischen

Messungen, Ringspeicher

Datum/Zeit

Wählen Sie den Zeittakt, in dem die Messungen ausgeführt werden sollen.

min

(Minuten), h(Stunden) und d(Tage).

Wählen Sie das gewünschte Kriterium für den Stopp des Messprogramms.

Die Auswahl von

kriterium

von

Anzahl Messungen

Sie die gewünschte Anzahl der Messungen eingeben können.

ebenfalls

Datum/Zeit

Datum/Zeit, Tastenstart

erscheint ein weiteres Feld, in

bis Speicher voll, Anzahl

und

Datum / Zeit

ist nur möglich, wenn als

gewählt wurde. Bei Auswahl

erscheint ein weiteres Feld, in dem

und

Start-

7. Programmierung

Dauer:

Gibt die auf Basis der Werte

Stopkriterium

Bei Auswahl des Stopkriteriums Ringspeicher erfolgt die Berechnung der Dauer bis der Speicher einmal voll ist.

errechnete Laufzeit des Messprogramms an.

Startkriterium, Messrate

und

Voraussichtliche Batteriestandzeit:

Gibt die voraussichtliche Batteriestandzeit an.

Kurztitel:

Geben Sie einen Kurztitel für das Messprogramm ein.

Es können maximal 24 Zeichen eingegeben werden. Der Kurztitel des Messprogramms wird beim Auslesen des Datenloggers in die Software testo ComSoft übernommen. Beim Ausdruck des Messprotokolls über den Schnelldrucker testo 575 erscheint der Kurztitel als Überschrift im Ausdruck.

Info:

Geben Sie hier zusätzliche Informationen zum Messprogramm ein.

Der eingegebene Text wird beim Ausdruck über den Schnelldrucker testo 575 mit ausgedruckt. Sie können bis zu 96 Zeichen eingeben. Der Schnelldrucker bricht die Zeilen nach jeweils 24 Zeichen automatisch um.

Senden an:

Aktivieren Sie die Funktion durch einen Klick auf das Auswahlfenster und geben Sie in das sich öffnende Textfeld eine Email-Adresse ein.

Nach dem Öffnen des Messprotokolls in der Software

testo ComSoft können Sie dieses über

Email versenden. Die eingegebene Email-Adresse und das Protokoll werden automatisch in Ihre Email übernommen.

Systemvoraussetzung für diese Funktion: Microsoft Windows 95 oder höher und Microsoft Internet Explorer 5.0 oder höher.

Datei> Senden ...

per

Start und Stop:

Klicken Sie auf Diese Funktion ist nur wählbar, wenn als

PC-Start

Klicken Sie auf Diese Funktion ist nur wählbar, wenn eine Messung läuft.

Start

, um ein Messprogramm zu starten.

gewählt wurde.

Stop

, um ein Messprogramm zu beenden.

Startkriterium

7. Programmierung

Programmierung abschließen

Klicken Sie auf mierung in den Datenlogger zu übernehmen.

Ein Messprogramm kann nur in den Datenlogger übernommen werden, wenn sich dieser im Zustand Falls eine Messung läuft (Zustand

Beenden Sie die Messung durch einen Klick auf

- Das Fenster erfolgten Programmierung.

7.6 Verbindung trennen

Übernehmen

Programmierdaten

, um die durchgeführte Program-

Wait

oder

End

befindet.

Record

Stop

öffnet zur Bestätigung der

1 Klicken Sie im Fenster

taste auf die Verbindung, die Sie trennen wollen.

2 Wählen Sie

- Die Verbindung zum Datenlogger ist getrennt.

Schließen

Datenbereich

mit der rechten Maus-

8. Daten auslesen

Sie haben drei Möglichkeiten, Daten aus dem Datenlogger auszulesen:

1. Über die Software testo ComSoft. Die Daten werden direkt

an einen PC übertragen. Lesen Sie hierzu bitte die Bedienungsanleitung zur Software

testo ComSoft.

Die Software testo ComSoft gibt es in 2 Varianten mit folgendem Funktionsumfang:

testo ComSoft 3 Basic (0554.1758 mit RS232 Interface) oder testo ComSoft 3 Basic (0554.1766 mit USB Interface)

- Programmieren und Auslesen der Datenlogger testo 174,

testo 175 und testo 177

- Anzeige und Ausdruck als Tabelle oder Diagramm

- Datenexport (z. B. nach Microsoft Excel)

- Automatisches Finden des Gerätetreibers bei Inbetriebnahme (Auto Detect)

testo ComSoft 3 Professional (0554.0830)

wie testo ComSoft 3 Basic, zusätzlich:

- Programmieren und Auslesen weiterer Testogeräte, wie z. B.

testo 400, testo 650, etc.

- Anzeige und Ausdruck als Zahlenfeld, Histogramm, Formular, Analoginstrument, Parametrischer Graph

- Datenmanagementfunktion

- Analysefunktionen (Ausgleichskurve, Durchschnittsfunktion)

- Auswahl verschiedener Druckköpfe bei Tabellen- und Graphikausdruck

- Anpassen der Menüs und des Funktionsumfangs

- Entwickler-ToolBox mit Funktionen zur Einbindung der Gerätetreiber in Fremdsoftware

2. Über den Datensammler testo 580. Die Daten können anschließend über die Software

testo Comsoft ausgelesen werden.

Lesen Sie hierzu bitte die Bedienungsanleitung zum Gerät

testo 580.

3. Ausdruck über den Schnelldrucker testo 575. Lesen Sie hierzu bitte die Bedienungsanleitung zum Gerät

testo 575.

9. Batterie wechseln

1 Lesen Sie gespeicherte Daten vor dem Wechsel der Batterie

aus. Siehe Bedienungsanleitung zur Software testo ComSoft. Ist auf Grund einer zu geringen Batteriekapazität das

Auslesen der gespeicherten Daten nicht mehr möglich:

Führen Sie zuerst den Batteriewechsel durch und lesen Sie dann die gespeicherten Daten aus (es gehen keine Daten

verloren).

2 Entfernen Sie mit Hilfe eines kleinen Kreuz-Schraubendrehers

die Schraube auf der Rückseite des Datenloggers.

3 Heben Sie mit Hilfe eines Schraubendrehers die Rückwand

des Datenloggers an der Unterseite des Gerätes an und nehmen Sie diese anschließend vom Gerät ab 1.

4 Stecken Sie den Jumper (liegt der Ersatzbatterie bei) auf die

Stiftleiste neben dem Anschluss für die Batterie 2. Der gesteckte Jumper verhindert das Löschen oder Über-

schreiben des Datenspeichers.

5 Nehmen Sie die Batterie aus dem Batteriefach und ziehen Sie

die Steckverbindung zum Datenlogger ab 3.

6 Schließen Sie die neue Batterie an die Steckverbindung des

Datenloggers an und legen Sie sie in das Batteriefach. Verwenden Sie nur Original Testo Ersatzbatterien

(Bestellnummern siehe 12. Zubehör/Ersatzteile, S. 34).

7 Nehmen Sie den Jumper von der Stiftleiste ab. 8 Stecken Sie die Rückwand im 45°-Winkel an die Oberseite des

Gerätes auf und klappen Sie sie anschließend herunter. Achten Sie darauf, dass die beiden O-Ringe auf der Schraube

sitzen, um die Dichtigkeit zu gewährleisten

9 Drücken Sie die Rückwand mit den Daumen auf das Gerät, bis

diese das Gerät ringsum dicht abschließt 4 und befestigen Sie anschließend die Schraube.

10 Legen Sie den Datenlogger in die Tischschale und stecken Sie

das Interface auf.

11 Starten Sie die Software testo ComSoft und stellen Sie eine

Verbindung zum Datenlogger her, indem Sie mit der linken Maustaste doppelt auf die gewünschte Verbindung klicken.

- Das Fenster Geben Sie das Datum des Batteriewechsels ein. Geben Sie den Temperaturbereich ein, in dem Sie den Datenlogger einsetzen werden und bestätigen Sie mit OK.

- Der Datenlogger ist nun wieder einsatzbereit.

Neue Batterie

öffnet 5.

10. Fehlermeldungen

Sollten Störungen auftreten, die hier nicht beschrieben sind, wenden Sie sich bitte an den TestoKundenservice oder Ihren Händler. Kontaktdaten finden Sie im Garantieheft oder im Internet unter

www.testo.com

Fehlermeldung

OFF

und

END

leuchten, blinkt

OFF

leuchtet

OFF, END

leuchten

date

Rote und grüne LED blinken fünfmal abwechselnd

und

leuchtet

Mögliche Ursachen

Batteriespannung zu gering

Batterie leer

Messprogramm wurde durch einen Reset abgebrochen

Es wurde versucht, den Datenlogger über die Taste

zu starten:

Datenlogger zeigt an, dass

Startkriterium PC-Start

programmiert ist.

Es wurde versucht, den Datenlogger über die Taste

zu starten:

Datenlogger zeigt an, dass

Startkriterium Datum/Zeit

programmiert ist.

Im Betriebszustand wurde die Taste GOlänger als 3 Sek. gedrückt

END

Behebung / Anmerkungen

Daten auslesen und Batterie wechseln (siehe 9. Batterie wechseln, S. 25)

Kommunikation mit PC ist möglich. Kommunikation mit Schnelldrucker Datensammler testo 580 ist nicht möglich.

Batterie wechseln (siehe 9. Batterie wechseln, S. 25)

Keine Kommunikation mit PC / Schnelldrucker

testo 575 / Datensammler testo 580 möglich.

Datenlogger über Software testo ComSoft neu aktivieren

Starten Sie den Datenlogger über den PC oder ändern Sie das

Tastenstart

Ändern Sie das

Tastenstart

Diesem Tastendruck ist keine Funktion zugeordnet.

testo 575 /

Startkriterium

auf

11. Technische Daten

11.1 testo 175-T1

Messgröße ......................................................Temperatur (°C/°F)

Messwertaufnehmer ....................................................NTC intern

Anzahl der Messkanäle..................................................1 x intern

Messbereich............................................................-35 bis +70 °C

Genauigkeit ............................................± 0,5 °C (-20 bis +70 °C)

..................................................................± 1 °C (-35 bis -20,1 °C)

............................................................................................±1 Digit

Auflösung ..................................................0,1 °C (-20 bis +70 °C)

....................................................................0,3 °C im restl. Bereich

Messtakt ..........................................10 sec bis 24 h (frei wählbar)

Angleichzeit t90(intern)............ca. 30 min bei Windgeschw. 1m/s

Lagertemperatur ....................................................-40 bis +85 °C

Betriebstemperatur ................................................-35 bis +70 °C

Betriebstemperatur Display ..................................-30 bis +65 °C

Speicherkapazität ..............................................7.800 Messwerte

Schutzart................................................................................IP 68

Gehäuse ..........................................................................ABS/TPE

Abmessungen in mm (LxBxH) ................................82 x 52 x 30

Gewicht ....................................................................................90g

Batterie ....................................................................Lithium (1 AA)

Batteriestandzeit ..............................................typisch: 2½ Jahre*

................(Messrate: 15 Min., Betriebstemperatur: -10 bis +50°C,

............................Display: An, Betriebsanzeige (grüne LED): Aus)

* siehe Kapitel 11.7. Batteriestandzeit, S. 33

11. Technische Daten

11.2 testo 175-T2

Messgröße ......................................................Temperatur (°C/°F)

Messwertaufnehmer ....................................NTC (intern+extern)

Anzahl der Messkanäle..............................2 (1x intern/1x extern)

Messbereich..................................................-35 bis +70 °C intern

....................................................................-40 bis +120 °C extern

Genauigkeit intern ................................± 0,5 °C (-20 bis +70 °C)

(System) ..................................................± 1 °C (-35 bis -20,1 °C)

............................................................................................±1 Digit

Genauigkeit extern ................................± 0,3 °C (-25 bis +70 °C)

(nur Gerät)..............................................± 0,5 °C im restl. Bereich
