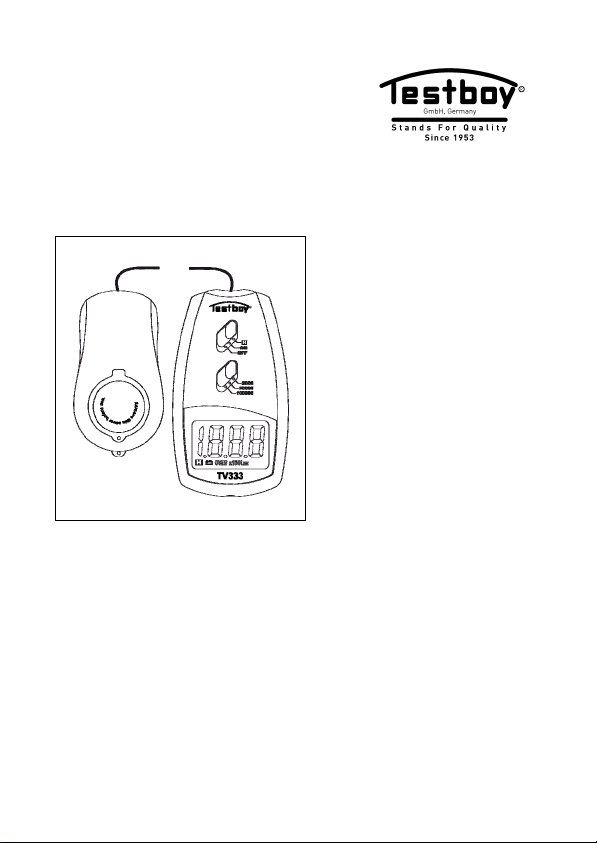

Testboy® TV 333
Version 1.0
Testboy
Bedienungsanleitung
Testboy
Operating instructions
Testboy
Mode d’emploi
Testboy
Gebruiksaanwijzing
®
TV 333
®
TV 333
®
TV 333
®
TV 333
3
18
33
49
Hinweise
Hinweise
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch
die es zu schweren Verletzungen von Personen
kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung
für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt
durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen,
muss der Laserstrahl deaktiviert werden.
DEUTSCH
Testboy® TV 333 3
Hinweise
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das
eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit
dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte
folgende Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der
Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
| Nach abrupten Temperaturwechseln muss das Ge-
rät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
| Setzen Sie das Gerät nicht längere Zeit hohen
Temperaturen aus.
| Vermeiden Sie staubige und feuchte Umgebungs-
bedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und
gehören nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die Unfallverhü-
tungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
4 Testboy® TV 333
Hinweise
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit
ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile ab-
decken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist
unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des
Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes
die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die
Anleitung komplett durch. Dieses Gerät ist CE-geprüft
und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.
Testboy® TV 333 5
DEUTSCH
Hinweise
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung
verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden, die daraus resultieren, übernehmen wir
keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt
oder
| von Testboy nicht hergestellten oder nicht freigegebenen Er-
satzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen
werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen
und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.
6 Testboy® TV 333
Hinweise
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und
das Recycling von Elektroaltgeräten. Hersteller von
Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach diesem Datum verkauft werden, kostenfrei zurückzunehmen und zu
recyceln. Elektrogeräte dürfen dann nicht mehr in
die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen,
sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und
Akkus verpflichtet; eine Entsorgung über den
Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das
Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende
Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde
oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
DEUTSCH
Testboy® TV 333 7
Hinweise
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle.
Sollten während der täglichen Praxis dennoch Fehler in der
Funktion auftreten, gewähren wir eine Garantie von 5 Jahren
(nur gültig mit Rechnung). Fabrikations- oder Materialfehler
werden von uns kostenlos beseitigt sofern das Gerät ohne
Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird.
Beschädigungen durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: 0049 (0)4441 / 89112-10
Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany info@testboy.de
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein
Qualitätsmanagementsystem überwacht. Die Testboy GmbH
bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten
Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG
und die EMV-Richtlinien 2004/108/EG.
8 Testboy® TV 333
Bedienung
Bedienung
Sehr geehrter Kunde,
wir bedanken uns für den Kauf des Digitalen Luxmeters Test-
boy TV333.
Mit diesem Produkt haben Sie ein Gerät erworben, welches
nach dem heutigen Stand der Technik gebaut wurde. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müssen Sie als Anwender diese Bedienungsanleitung
beachten!
Bestimmungsgemäße Verwendung
Das digitale Luxmeter Testboy TV333 ist ein hochgenaues
Messgerät zur punktgenauen Feststellung der Beleuchtungsstärke und des Lichteinfalls auf eine bestimmte Fläche. Die
Messung erfolgt über ein Fotoelement, das Messergebnis wird
in vier Messbereichen auf dem LC-Display angezeigt.
Die Spannungsversorgung erfolgt über eine 9V AlkalineBatterie des Typs 6F22.
Der direkte Kontakt mit Wasser und Feuchtigkeit ist unbedingt
zu vermeiden, da das Gehäuse nicht wasserdicht ist! Zur Reinigung des Gehäuses empfiehlt sich ein trockenes, fusselfreies
Tuch, die Verwendung von Reinigungsmitteln ist unbedingt zu
unterlassen.
Eine andere Verwendung als zuvor beschrieben führt zur
Beschädigung dieses Produkts. Darüber hinaus ist dies mit
Gefahren, wie z.B. Kurzschluss, Brand, etc. verbunden. Das
gesamte Produkt darf nicht geöffnet, geändert, bzw. umgebaut werden!
DEUTSCH
Testboy® TV 333 9
Bedienung
Lieferumfang:
Digitales Luxmeter Testboy TV333 mit fest montiertem
Sensor
Trage und Aufbewahrungstasche
Bedienungsanleitung
Batterie (9V 6F22)
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch.
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Bei dem Gerät handelt es sich nicht um ein Kinderspielzeug · Halten Sie es von Kindern fern.
Setzen Sie das Gerät keinen mechanischen Belastungen aus,
ein Kontakt mit Feuchtigkeit und Flüssigkeiten ist unbedingt zu
vermeiden. Das Gerät darf nur bei geeigneter Witterung oder
mit entsprechendem Schutz im Freien verwendet werden.
Der Lichtsensor oder das Gerät darf durch die Lichtquelle nicht
stark erhitz werden. Halten Sie bei Lichtquellen mit starker Hitzeentwicklung ausreichend Abstand.
10 Testboy® TV 333
Bedienung
Informationen zur richtigen Beleuchtungsstärke
Die Stärke der Beleuchtung wird in Lux gemessen. Die Anpassungsfähigkeit des menschlichen Auges ist nahezu unbegrenzt.
Das verführt leicht dazu, dem Auge auch bei ungenügender Beleuchtung große Sehleistung abzuverlangen. Wenn Licht fehlt
oder nicht genügend vorhanden ist, kann das Auge seine Sehaufgaben nur unter Anstrengung oder gar nicht erfüllen. Nicht
selten sind dann Augenleiden die Folge · Unfälle häufen sich.
Mit dem digitalem Luxmeter Testboy TV333 haben Sie nun ein
Produkt erworben, mit dem sie überall prüfen können, ob für die
normalen Sehaufgaben, das sind Aufgaben die Sie täglich erledigen, wirklich ausreichende Beleuchtungsstärken vorhanden
sind. Sehen ist Erkennen von Helligkeits- und Farbunterschieden, Formen, Bewegungen sowie Entfernungen. Nur bei der
richtigen Beleuchtungsstärke kann das Auge seine aufgaben
erfüllen. Deshalb ist gutes Licht so wichtig.
Mit Licht wird oft am falschen Platz gespart. Dunkle Zonen
stimmen unfreundlich. Gönnen sie sich mehr Licht. Die Art der
Beleuchtung beeinflusst die Information, die das Auge dem Gehirn vermittelt. Lenken Sie zusätzlich mehr Licht dorthin, wo genaues Sehen wichtig ist. In Räumen, welche dunkler als 30 Lux
sind, besteht Unfallgefahr! Ältere Menschen brauchen mehr
Licht, da Ihre Sehkraft nachgelassen hat. Ein 60-jähriger benötigt etwa doppelt soviel Licht wie ein 30-jähriger.
DEUTSCH
Testboy® TV 333 11
Bedienung

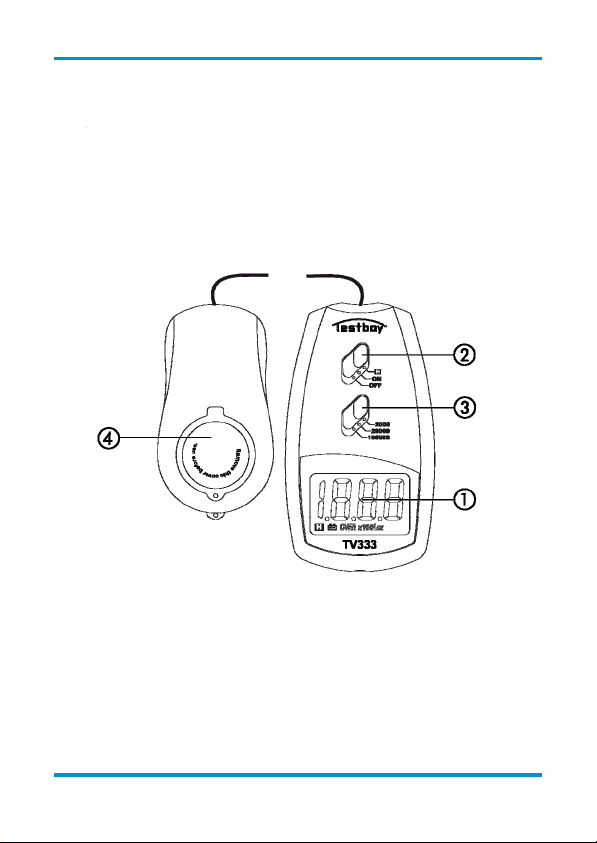

Geräte-Beschreibung
1. LC-Display
2. Ein/Aus- und Hold-Schalter
3. Messbereichsschalter
4. Lichtsensor mit eingebauter Long-Life Fotodiode und
Schutzkappe
12 Testboy® TV 333
Bedienung
Durchführung von Messungen
Vor Inbetriebnahme sind sowohl der bestimmungsgemäße
Verwendungszweck, als auch die Sicherheitshinweise und
technischen Daten zu beachten.
| Schalten Sie das Gerät mittels des Ein/Aus-Schalters (2) ein.
| Entfernen Sie die Schutzkappe vom Lichtsensor und richten
Sie diesen so aus, dass das Licht senkrecht auf den waagrecht ausgerichteten Lichtsensor trifft.
| Vermeiden Sie dabei ein Beschatten des Lichtsensors durch
den eigenen Körper.
| Lesen Sie den im Display angezeigten Wert (1) ab.
| Im Messbereich 2000 Lux entspricht der Anzeigewert der
Lichtstärke in Lux.
| Im Messbereich 20000 Lux müssen Sie die Anzeige im Dis-
play mit 10, und im Messbereich 100000 Lux die Anzeige im
Display mit 100 multiplizieren um die korrekte Lichtstärke zu
ermitteln.
| Bei Überlaufanzeige ("1" wird im Display angezeigt) müssen
Sie den nächst höheren Messbereich wählen um die Lichtstärke ermitteln zu können.
| Nach Abschluss der Messung, schalten Sie das Gerät wieder
aus (Ein/Aus Schalter auf "OFF") und setzen Sie die Schutzkappe wieder auf den Sensor.
DEUTSCH
Testboy® TV 333 13
Bedienung
Batteriewechsel
Das Gerät ist bei Auslieferung mit einer 9V-Alkaline-Batterie
des Typs 6F22 ausgestattet.
Sobald im Bertieb die Low-Bat-Anzeige im LC-Display erscheint, müssen Sie einen Batteriewechsel vornehmen, da die
Richtigkeit der Anzeige nicht mehr gewährleistet ist.
Zum Batteriewechsel gehen Sie wie folgt vor:
| Drücken Sie die Verriegelung des Batteriefachdeckel nach un-
ten und ziehen es vorsichtig heraus.
| Entnehmen Sie die leere Batterie und ersetzen Sie diese
durch eine neue gleichen Typs.
| Achten Sie auf festen und sicheren Sitz der Batterie.
| Setzen Sie den Batteriefachdeckel wieder auf das Gerät und
drücken ihn vorsichtig nach unten.
Der Endverbraucher ist gesetzlich (Altbatterieverordnung) zur
Rückgabe aller gebrauchten Batterien und Akkus (Knopfzelle
bis Bleiakku) verpflichtet; eine Entsorgung über den Hausmüll
ist untersagt. Ihre verbrauchten Batterien und Akkus können
Sie wie bisher zu kommunalen Entsorgern (Wertstoffhöfe), die
zur Rücknahme verpflichtet sind.
Leisten Sie einen Beitrag zum Umweltschutz!
14 Testboy® TV 333
Bedienung
Richtwerte für Beleuchtungsstärken
Treppen, Keller, Dachboden 30 Lux
Garagen, Flur, Abstellraum 60 Lux
Küche, Hobbyraum, Wohn- und Speisezimmer,
Hausarbeitsraum, Warteraum
Essen, Küchen- und Hobbyarbeiten, Büro- Laborarbeiten
Diele, Garderobe, WC, Bad, Kinderzimmer,
Vorratsraum
Lesen, Schreiben, Schul- und Handarbeiten,
Basteln, Malen, Kosmetik
Technisches Zeichnen, Präzisionsarbeiten,
genaues Prüfen, Farben beurteilen
250 Lux
DEUTSCH
500 Lux
720 Lux
750 Lux
7000 Lux
Testboy® TV 333 15
Bedienung
Technische Daten:
Anzeige 18mm hohes LC-Display
Stufen 0 – 100000 Lux in 3 Stufen
Überlauf Anzeige durch „1“
Messrate 0,4 Sekunden
Betriebstemperatur 0° bis 50°C (32° bis 122°F)
Betriebsumgebung kleiner als 80% R.H.
Abmessungen 130 x 72 x 30mm
Gewicht 170g inkl. Batterie
Stromversorgung 9V Block 6F22
Stromaufnahme kleiner als 2mA
Elektrische Spezifikationen
Messbereich Auflösung Genauigkeit
0 – 1999 Lux 1 Lux ± 4%
2000 – 19990 Lux 10 Lux ± 4%
20000 – 100000 Lux 100 Lux ± 5%
Genauigkeit wurde mit einer Wolframlampe bei 2854°K
Temperatur ermittelt
(23±5°C)
16 Testboy® TV 333
Bedienung

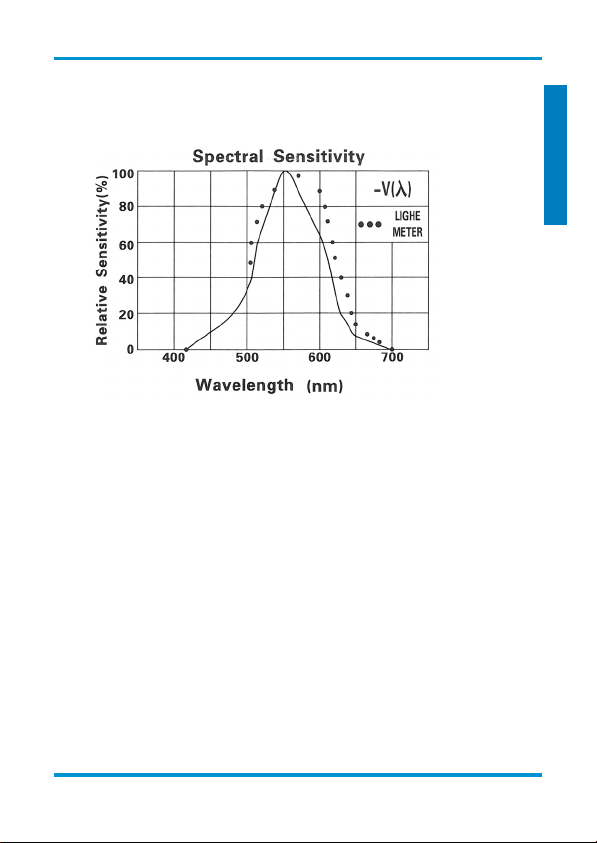

Der fest montierte Lichtsensor mit der integrieren Fotodiode und
dem davor liegenden Filter ergeben folgende Spektrale Empfindlichkeit, Charakteristik:
Korrekturfaktoren
- Quecksilberdampflampe x 1,1
- Leuchtstoffröhre, Glühlampen, Tageslicht x 1,0
DEUTSCH
Testboy® TV 333 17
Notes
Safety notes
WARNING
An additional source of danger is posed my mechanical parts which can cause severe personal injury.
Objects can also be damaged (e.g., the instrument itself can be damaged).
WARNING
An electric shock can result in death or severe injury.
It can also lead to property damage and damage to
this instrument.
WARNING
Never point the laser beam directly or indirectly (on reflective surfaces) towards the eyes. Laser radiation
can cause irreparable damage to the eyes. You must
first deactivate the laser beam when measuring close
to people.
18 Testboy® TV 333
Notes
General safety notes
WARNING
Unauthorized changes or modifications of the instrument are forbidden – such changes put the approval
(CE) and safety of the instrument at risk. In order to
operate the instrument safely, you must always observe the safety instructions, warnings and the information in the "Proper and Intended Use" Chapter.
WARNING
Please observe the following information before using
the instrument:
| Do not operate the instrument in the proximity of
electrical welders, induction heaters and other electromagnetic fields.
| After an abrupt temperature fluctuation, the instru-
ment should be allowed to adjust to the new temperature for about 30 minutes before using it. This
helps to stabilize the IR sensor.
| Do not expose the instrument to high temperatures
for a long period of time.
| Avoid dusty and humid surroundings.
| Measurement instruments and their accessories are
not toys. Children should never be allowed access
to them!
| In industrial institutions, you must follow the acci-
dent prevention regulations for electrical facilities
and equipment, as established by your employer's
liability insurance organization.
ENGLISH
Testboy® TV 333 19
Notes
Please observe the following five safety rules:
1 Disconnect.
2 Ensure that the instrument cannot be turned back
on again.
3 Ensure isolation from the main supply voltage
(check that there is no voltage on both poles).
4 Earth and short-circuit.
5 Cover neighbouring parts that are under live elec-
trical load.
Proper and intended use
This instrument is intended for use in applications described in
the operation manual only. Any other usage is considered improper and non-approved us-age and can result in accidents or
the destruction of the instrument. Any misuse will result in the
expiry of all guarantee and warranty claims on the part of the
operator against the manufacturer.
Remove the batteries during longer periods of inactivity
in order to avoid damaging the instrument.
We assume no liability for damages to property or personal injury caused by improper handling or failure to
observe safety instructions. Any warranty claim expires
in such cases. An exclamation mark in a triangle indicates safety notices in the operating instructions. Read
the instructions completely before beginning the initial
commissioning. This instrument is CE approved and
thus fulfils the required guidelines.
All rights reserved to alter specifications without prior notice ©
Testboy GmbH, Germany.
20 Testboy® TV 333
Loading...
