Page 1

CERAMIC HOB

HV6400SB

User Manual

BiH/

SLO SRBENG

Product images are for illustrative purposes only and may differ from the actual product.

Page 2

Page 3

Dear User,

We suggest you to read the user manual carefully before using the product and, keep it permanently at your disposal.

NOTE

This user manual is prepared for more than one model. Some of the features speciﬁed in the Manual may not be available in your appliance.

All our appliances are only for domestic use, not for commercial use. Products marked with (*) are optional.

Conforms with the WEEE Regulations.

IMPORTANT WARNINGS

ENG

1. Installation and repair should always be performed by “AUTHORIZED SERVICE”. Manufacturer shall not be held responsible for operations performed by unauthorized persons.

2. Please read this operating instructions carefully. Only by this way you can use the appliance safely and in a correct manner.

3. The cooker should be used according to operating instructions.

4. Keep children below the age of 8 and pets away when operating.

5. WARNING: Fire hazard; do not store the

materials on the cooking surface.

6. WARNING: The appliance and its accessible parts are hot during operation.

7. Setting conditions of this device are speciﬁed on the label. (Or on the data plate)

8. The accessible parts may be hot when the grill is used. Small children should be kept away.

9. WARNING: This appliance is intended for

cooking. It should not be used for other purposes like heating a room.

10. To clean the appliance, do not use steam cleaners.

11. NEVER try to put out the ﬁre with water. Only shut down the device circuit and then cover the ﬂame with a cover or a ﬁre blanket.

12. Children under 8 years of age should be kept away, if they cannot be monitored continuously.

13. Touching the heating elements should be avoided.

14. CAUTION: Cooking process shall be supervised.

Cooking process shall always be supervised.

15. The appliance is not suitable for use with an external timer or a separate remote control system.

16. This device can be used by children over 8 years of age, people with physical, hearing or mental challenges or people with lack of experience

or knowledge; as long as control is ensured or information is provided regarding the dangers.

17. This device has been designed for household use only.

18. Children must not play with the appliance. Cleaning or user maintenance of the appliance shall not be performed by children unless they are older than 8 years and supervised by adults.

19. Keep the appliance and its power cord away from children less than 8 years old.

20. Put curtains, tulles, paper or any ﬂammable (ignitable) material away from the appliance before starting to use the appliance. Do not put ignitable or ﬂammable materials on or in the appliance.

21. Keep the ventilation channels open.

22. Do not heat closed cans and glass jars. The pressure may lead jars to explode.

23. Do not use the product in states like medicated and/or under inﬂuence of alcohol which may affect your ability of judgement.

24. After each use, check if the unit is turned off.

25. Be careful when using alcohol in your foods. Alcohol will evaporate at high temperatures and may catch ﬁre to cause a ﬁre if it comes in contact with hot surfaces.

26. If the appliance is faulty or has a visible damage, do not operate the appliance.

27. Do not put objects that children may reach on the appliance.

28. The packaging materials are dangerous for children. Keep packaging materials away from the reach of children.

29. Cooker supply can be disconnected during any construction work at home. After completing the work, re-connecting the cooker shall be done by authorized service.

30. Do not place metal utensils such as knife, fork,

Page 4

ENG

spoon on the surface of the appliance, since they will get hot.

31. To prevent overheating, the appliance should not be installed behind of a decorative cover.

32. Turn off the appliance before removing the safeguards. After cleaning, install the safeguards according to instructions.

33. Cable ﬁxing point shall be protected.

34. CAUTION: If the glass of the stove is broken,

turn off any heating element immediately and disconnect the appliance from power source, do not touch the surface of the appliance and do not use the appliance.

Electrical Safety

1. Plug the appliance in a grounded socket protected by a fuse conforming to the values speciﬁed in the technical speciﬁcations chart.

2. Have an authorized electrician set grounding equipment. Our company shall not be responsible for the damages that shall be incurred due to using the product without grounding according to local regulations.

3. WARNING: If the surface is cracked, turn off the

appliance to avoid risk of electric shock.

4. Never wash the appliance by spraying or pouring water on it. There is a risk of electrocution.

5. Do not touch the plug with wet hands. Do not pull the cord to plug off, always hold the plug.

6. Unplug the unit during installation, maintenance, cleaning and repair.

7. Make sure the plug is inserted ﬁrmly into wall socket to avoid sparks.

8. If the power supply cord (the cord with plug) is damaged, this cord shall be replaced by the manufacturer or its service agent or an equally qualiﬁed personnel to prevent a hazardous situation.

9. Do not use cut or damaged cords or extension cords other than the original cord.

35. User should not handle the cooker by himself.

36. When not turning of the cooker during cooking, user can touch hot surfaces causing burns.

37. If heavier loads are places on the cooker, these loads can trip over. It may cause personal injuries.

38. Allow disconnection of the appliance after installation, by accessible plug or a switch in the ﬁxed wiring, unless.

10. Do not use steam cleaners for cleaning the appliance, otherwise electric shock may occur.

11. Make sure there is no liquid or humidity in the outlet where the product plug is installed.

12. An omnipolar switch capable to disconnect power supply is required for installation. Disconnection from power supply shall be provided with a switch or an integrated fuse installed on ﬁxed power supply according to building code.

13. The power supply cord (the cord with plug) shall not contact the hot parts of the appliance.

14. Unplug the unit during installation, maintenance, cleaning and repair.

15. Appliance is equipped with a type ‘’Y’’ cord cable.

16. The circuit breaker switches of the cooker shall be placed so that end user can reach them when the cooker is installed.

17. Fixed connections shall be connected to a power supply enabling omnipolar disconnection. For appliances with over voltage category below III, disconnection device shall be connected to ﬁxed power supply according to wiring code.

18. Do not remove ignition switches from the appliance. Otherwise, live electric cables can be accessed. It may cause an electric shock.

Page 5

Methods for Protecting Ceramic Glass Cooking Surface

Ceramic glass surface is unbreakable and scratch resistant to a certain degree. However, to avoid any damage, please do the following:

1. Never pour cold water on hot cookers.

2. Do not stand on a ceramic glass plate.

3. Sudden pressure, for example, the effect of a falling salt shaker may be critical. So, do not place such objects on a place above the hobs.

4. After each use, make sure that the base of the cooking pot and surfaces of cooking zones are clean and dry.

5. Do not peel vegetables on the hob surfaces. Sand grains falling from the vegetables may scratch the ceramic glass plate.

6. Do not lay ﬂammable materials such as cardboard or plastic on the oven. Objects such as tin, zinc, or aluminium (as well as aluminium foils or empty coffee pots) may melt on hot cooking surfaces and thus cause damage.

7. Take care not to let sugary foods or fruit juices contact the hot cooking zones. The ceramic glass surface may be stained by these.

Intended Use

1. This product is designed for home use. Commercial use of the appliance is not permitted.

2. This appliance may only be used for cooking purposes. It shall not be used for other purposes like heating a room.

3. The manufacturer assumes no responsibility for any damage due to misuse or mishandling.

4. Operational life of the product you have purchased is 10 years. This is the period for which the spare parts required for the operation of this product as deﬁned is provided by the manufacturer.

Electrical Connection

1. Setting conditions of this appliance is indicated in tag or data plate.

2. Your appliance should be plugged in a fuse appropriate for electric power. If necessary, it is recommended that installation is done by authorized service.

3. Your appliance is conﬁgured in accordance with electrical supply of 220-240 V AC / 380-415 V 3N AC 50/60 Hz.

4. If main electrical network is different from these values, contact with your authorized service.

5. Electrical connections of your appliance should only be made to the fuses having suitably wired grounding (grounded) system. If no convenient fuse is available in the place where your appliance is to be installed, contact with authorized service immediately. Manufacturing ﬁrm is not responsible deﬁnitely for the damages that fuses whose

grounding is not made and connected to the appliance can cause.

6. Plug of the appliance should be close to be accessed easily to the fuse whose grounding is made without use of extension cord.

7. Do not allow contacting the power cable of your appliance with hot regions. Similarly, keep away it from sharp edges and corners.

8. If feeder cord is damaged, this cord should be replaced either by manufacturer or its service agency or same degree qualiﬁed personnel in order to hinder a dangerous situation.

9. Wrong electrical connection may give damage to the appliance.In this case, your appliance will remain out of guarantee scope. Electrical connection of your appliance should be done by authorized service.

ENG

Page 6

ENG

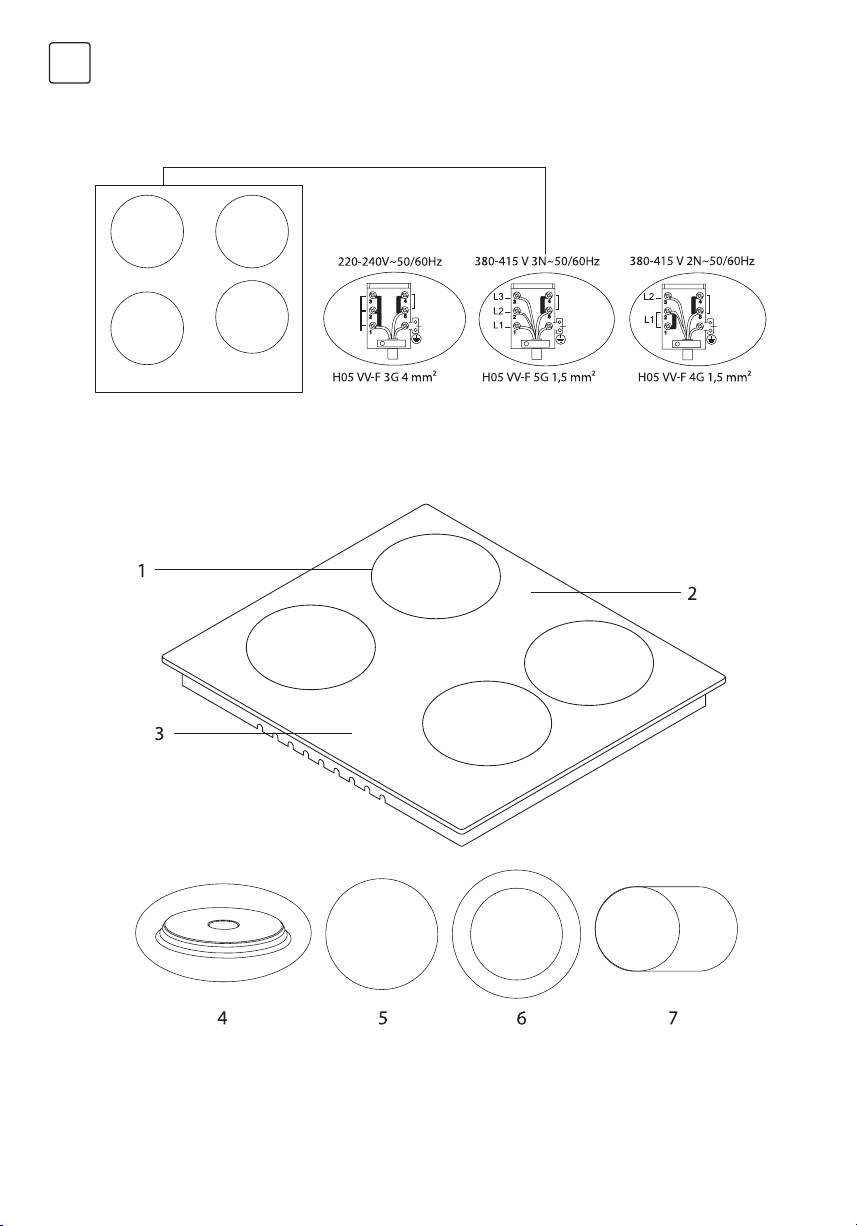

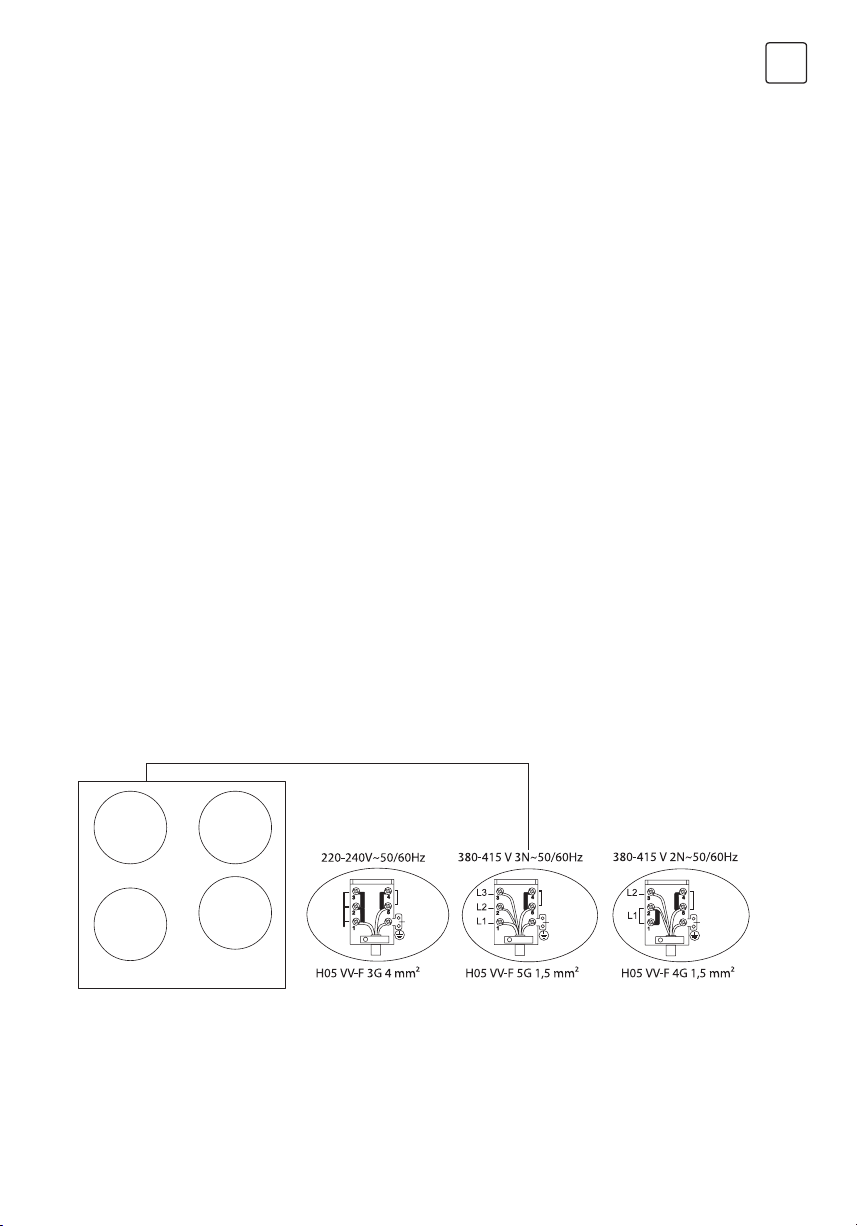

Electrical Connection Scheme

Get electrical connection of your appliance done to authorized person in line with the following scheme.

Neutral Neutral Neutral

Live

Phase

Earth Earth Earth

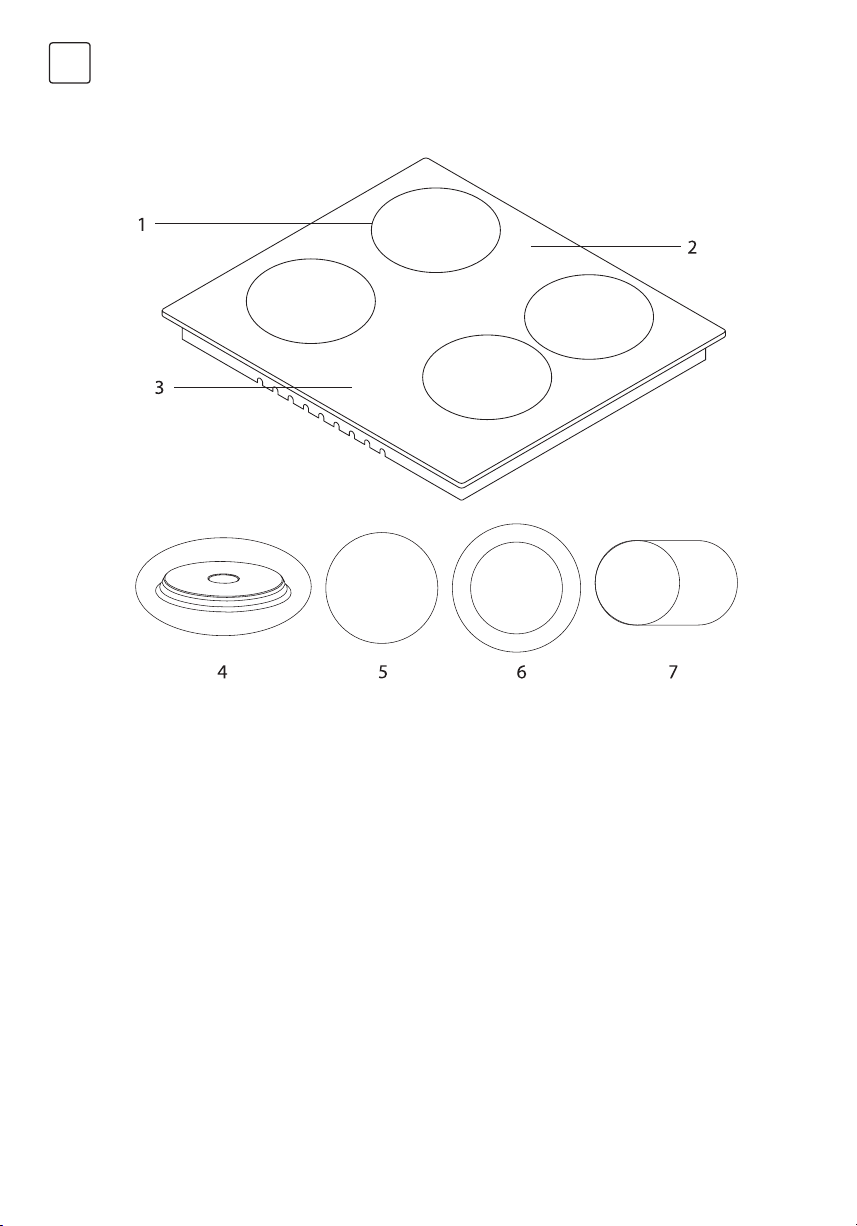

INTRODUCTION OF THE APPLIANCE

1. Heater positions

2. Glass or metal surface

3. Control switches

4. Hotplate (145 mm or 180 mm) *

5. Ceramic heater (180 mm or 140 mm) *

6. Double ceramic heater (120 mm / 180 mm or 220 mm / 300 mm) *

7. Ovaldual ceramic heater (140 mm / 250 mm) *

Page 7

Technical features

You can operate electric cooktops by turning the button on control panel you want to use to the level you desire. Cooktop powers as per levels are given in the following table.

Speciﬁcations Level 1 Level 2 Level 3 Level 4 Level 5 Level 6

80 mm hotplate 200 W 250 W 450 W --- --- ---

145 mm hotplate 250 W 750 W 1000 W --- --- ---

180 mm hotplate 500 W 750 W 1500 W --- --- ---

145 mm rapid hotplate 500 W 1000 W 1500 W --- --- ---

180 mm rapid hotplate 850 W 1150 W 2000 W --- --- ---

145 mm hotplate 95 W 155 W 250 W 400 W 750 W 1000 W

180 mm hotplate 115 W 175 W 250 W 600 W 850 W 1500 W

145 mm rapid hotplate 135 W 165 W 250 W 500 W 750 W 1500 W

180 mm rapid hotplate 175 W 220 W 300 W 850 W 1150 W 2000 W

180 mm ceramic heater 1800 W

140 mm ceramic heater 1200 W

140 / 250 mm ceramic heater 1800 W

120 / 180 mm ceramic heater 1700 W

220 / 300 mm ceramic heater 2400 W

Supply voltage 220-240 V AC / 380-415 V 3N AC 50/60 Hz.

WARNING!

ENG

• For the modiﬁcation to be done by authorized service, this table should be considered. Manufacturer may not be held responsible for any problems rising because of any faulty modiﬁcation.

• In order to increase the product quality, the technical speciﬁcations may be changed without prior notice.

• The values provided with the appliance or its accompanying documents are laboratory readings in accordance with the respective standards. These values may differ depending on the use and ambient conditions.

INSTALLATION OF COOKTOP

Check if the electrical installation is proper to bring the appliance in operating condition. If electricity installation is not suitable, call an electrician and plumber to arrange the utilities as necessary. Manufacturer shall not be held responsible for damages caused by operations performed by unauthorized persons.

WARNING!

• It is customer’s responsibility to prepare the location the product shall be placed on and also to have the electrical installation prepared.

• The rules in local standards about electrical installations shall be followed during product installation.

• Check for any damage on the appliance before installing it. Do not have the product installed if it is damaged. Damaged products cause a risk for your safety.

Page 8

ENG

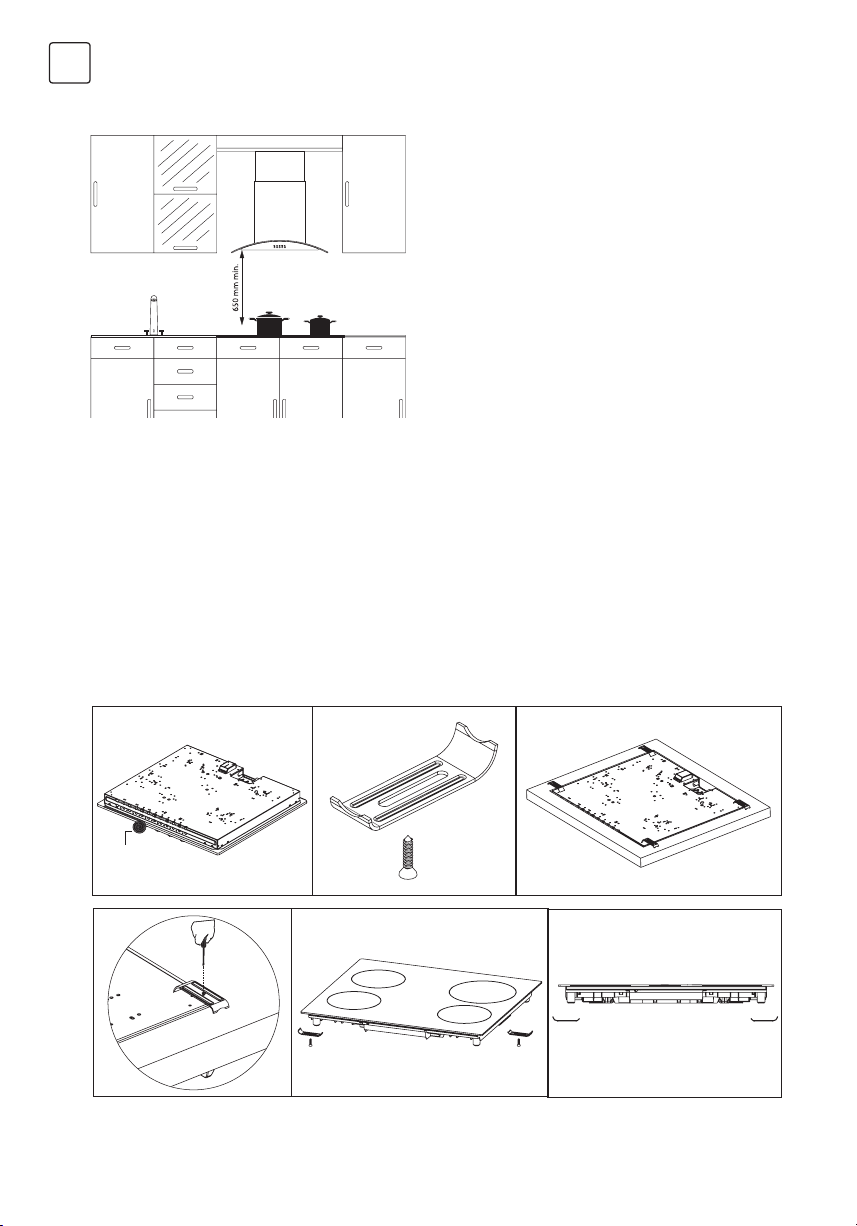

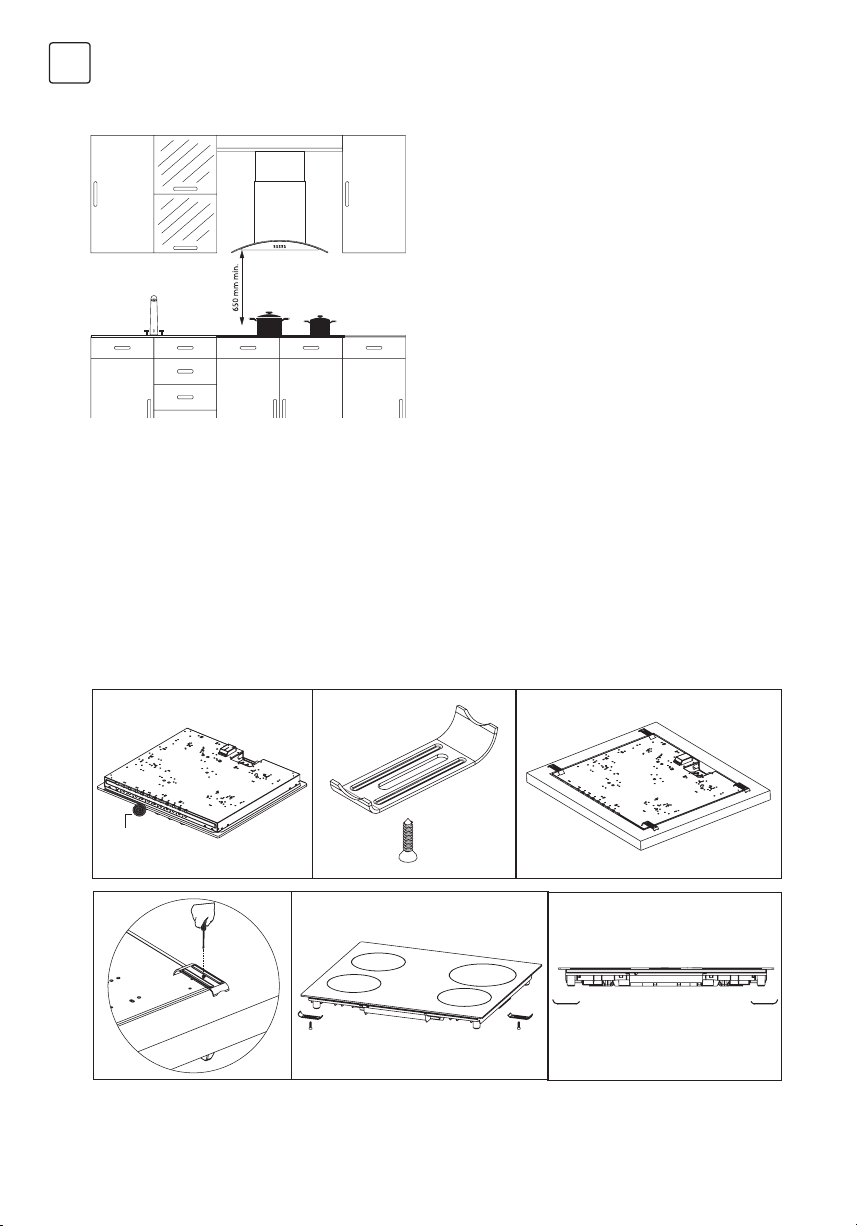

Correct Place For Installation

Product is designed in accordance with the kitchen counters supplied from market. A safe distance should be left between the product and kitchen walls and furniture. If hood/aspirator will be installed over your appliance, obey to the recommendation of hood / aspirator manufacturer for assembly height. (min. 65 cm). The gap that cooktop is to be placed on the counter should be cut in line with cooktop installation dimensions. For installation of the product, the rules speciﬁed in local standards related to electricity should be complied.

Installation

1. Turn the cooktop down and place on smooth ground.

2. In order to prevent entrance of foreign substances and liquids between cooktop and counter, apply the paste given in package to the sides of lower guard of counter. For corners, curl paste and increase curls till ﬁlling corner gaps.

3. Turn cooktop again and align with and place on counter.

4. Fasten up your cooktop on counter by using the clamp and screws supplied.

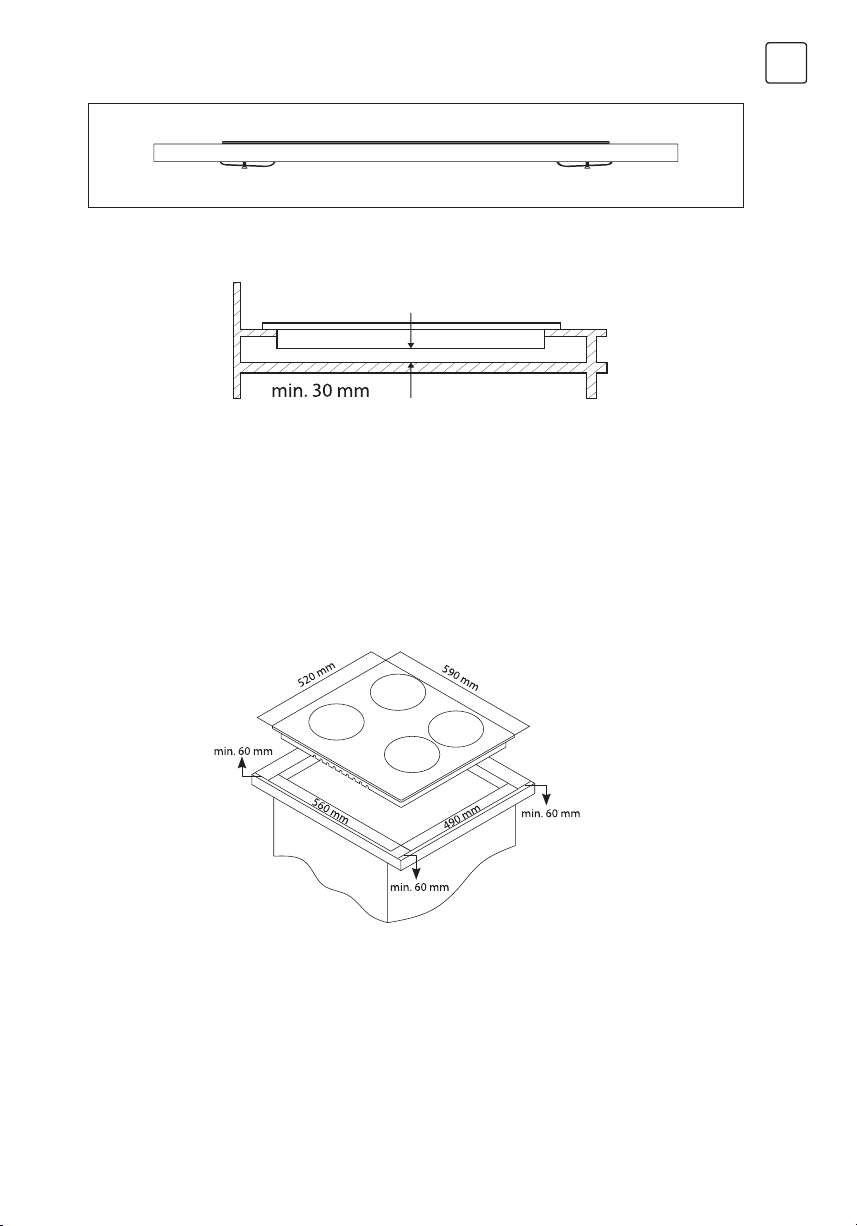

Installation Diagram

Wick

Page 9

5. When product is mounted on a drawer, if it is possible to touch lower side of product, this section should be separated with a wooden shelf.

6. While mounting cooktop on a closet, as shown in the ﬁgure above, in order to separate between closet and cooktop, a shelf should be mounted. If it is mounted on a built-in oven, there is no need to do that.

7. If your cooktop will be mounted next to right or left wall, the minimum distance between wall and cooktop should be 50 mm.

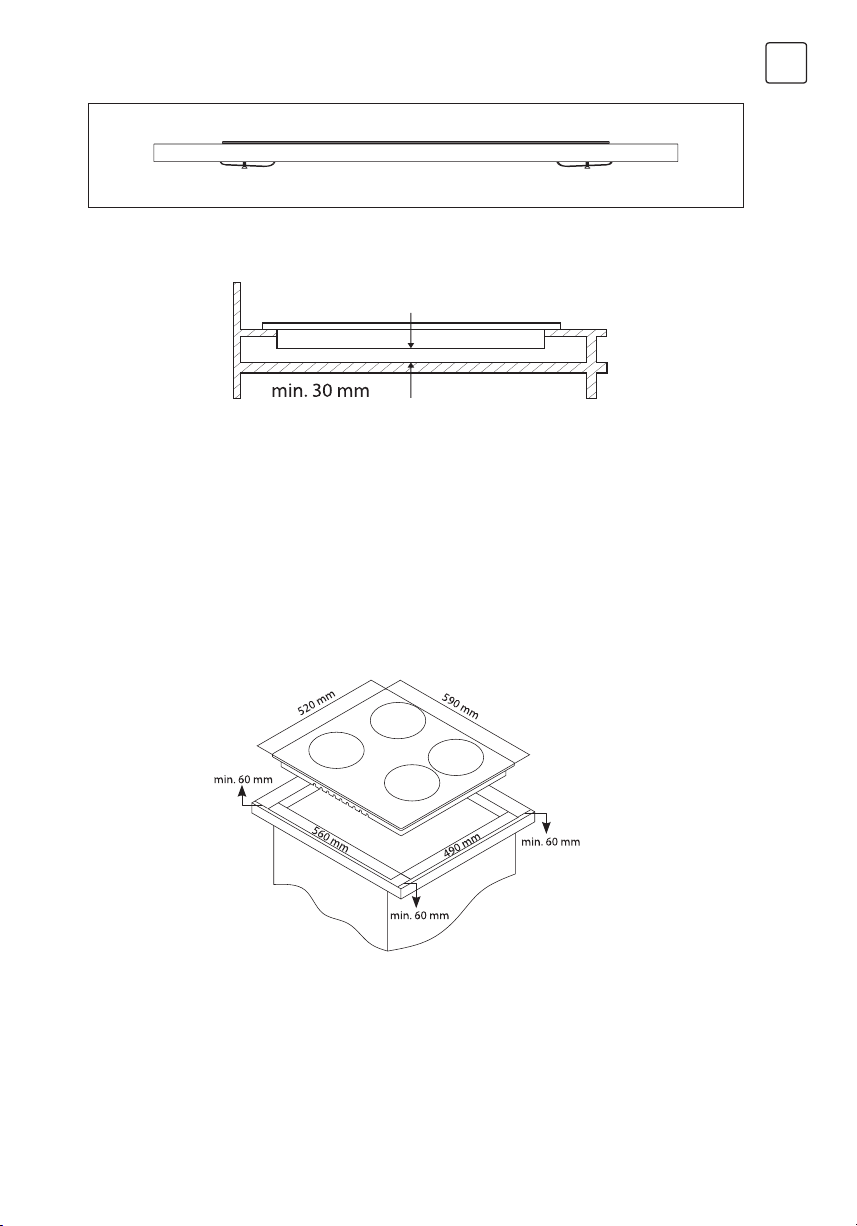

Counter Cut-Off Dimensions

Pay attention to the drawings tand dimensions given below while making cooktop installation and adjusting counter cutting sizes.

ENG

Page 10

ENG

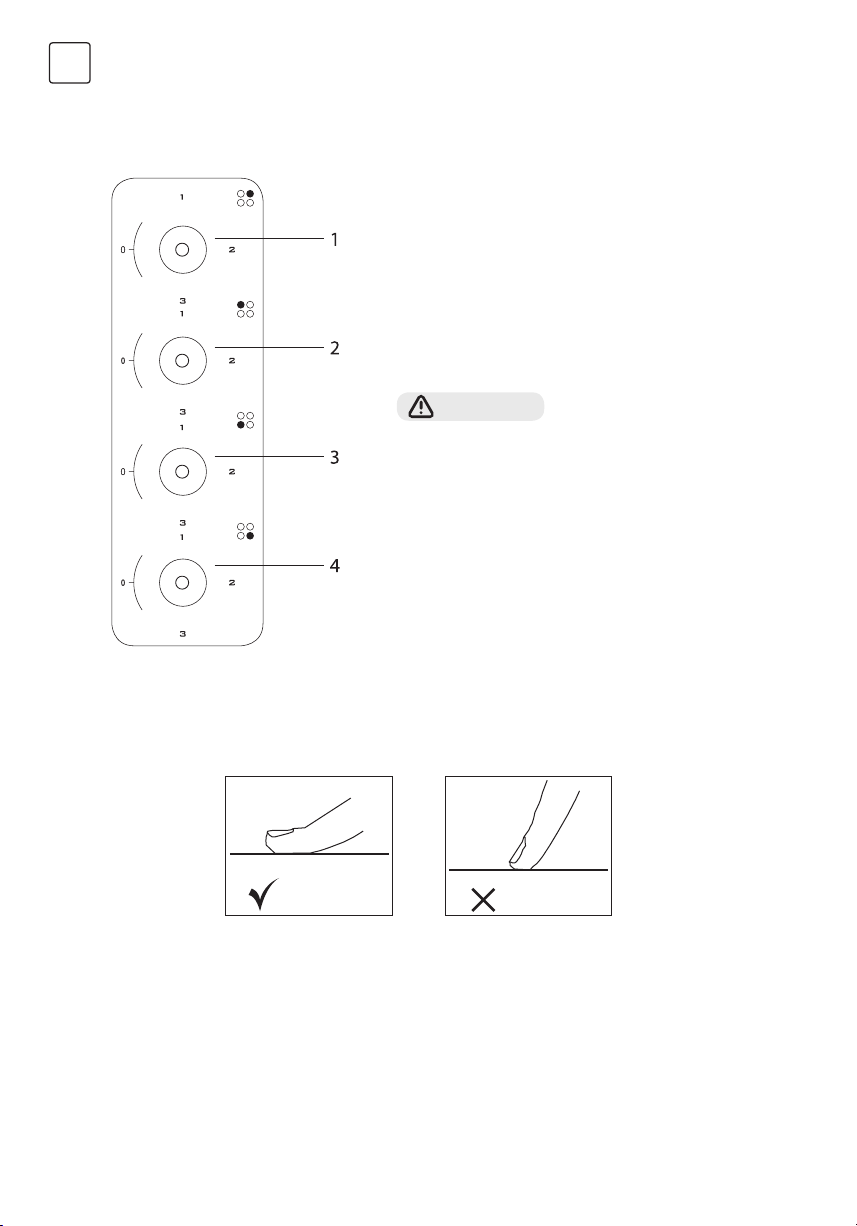

CONTROL PANEL

Elecrical Heater (hotplate) Cooktop Panel Visual

1. 180 mm electrical heater (hotplate)

2. 145 mm electrical heater (hotplate)

3. 180 mm electrical heater(hotplate)

4. 145 mm electrical heater (hotplate)

WARNING!

The control panel above is only for illustration purposes. Consider the control panel on your device.

Warnings About Using The Touchmatic Control

1. The controls react to touching, so you do not need to apply any pressure to the controls.

2. Use the bottom, not the tip of your ﬁnger while using the device.

Correct Wrong

3. Make sure that the touch controls are always clean and dry. Even a thin layer of water may make it difﬁcult for

touch controls to work.

Page 11

USAGE OF YOUR COOKTOP

1. Place the pots and pans so that their handles are not placed above the hobs to prevent heating of the handles.

2. Place suitable amount of food to the pots and pans. Thus, you may prevent overﬂowing of meals and avoid unnecessary cleaning.

3. Do not use containers that are unstable and that may be easily tipped over on the cooktop.

4. Do not put empty pots and pans on the hobs with their ﬂames on.

5. Always turn off the hobs after each use.

6. Do not put containers that may be affected by heat on the product.

7. Do not operate the hobs without any pots and pans placed on them.

8. Do not place the lids of the pots and pans on the hobs.

9. When you want to put the pot on another hob, take the pot up and place it again instead of sliding it.

10. Keep the lid of container you use for heating oil open.

11. Do not put oil with a volume more than one third of the pan. Do not leave the oil unattended when the oil is being heated. Extremely hot oils may cause ﬁre.

12. Use pots and pans with machined bases only. Sharp edges cause scratches on the surface.

13. Do not use aluminium pots and pans. Aluminium cause damages to the hob surface.

ENG

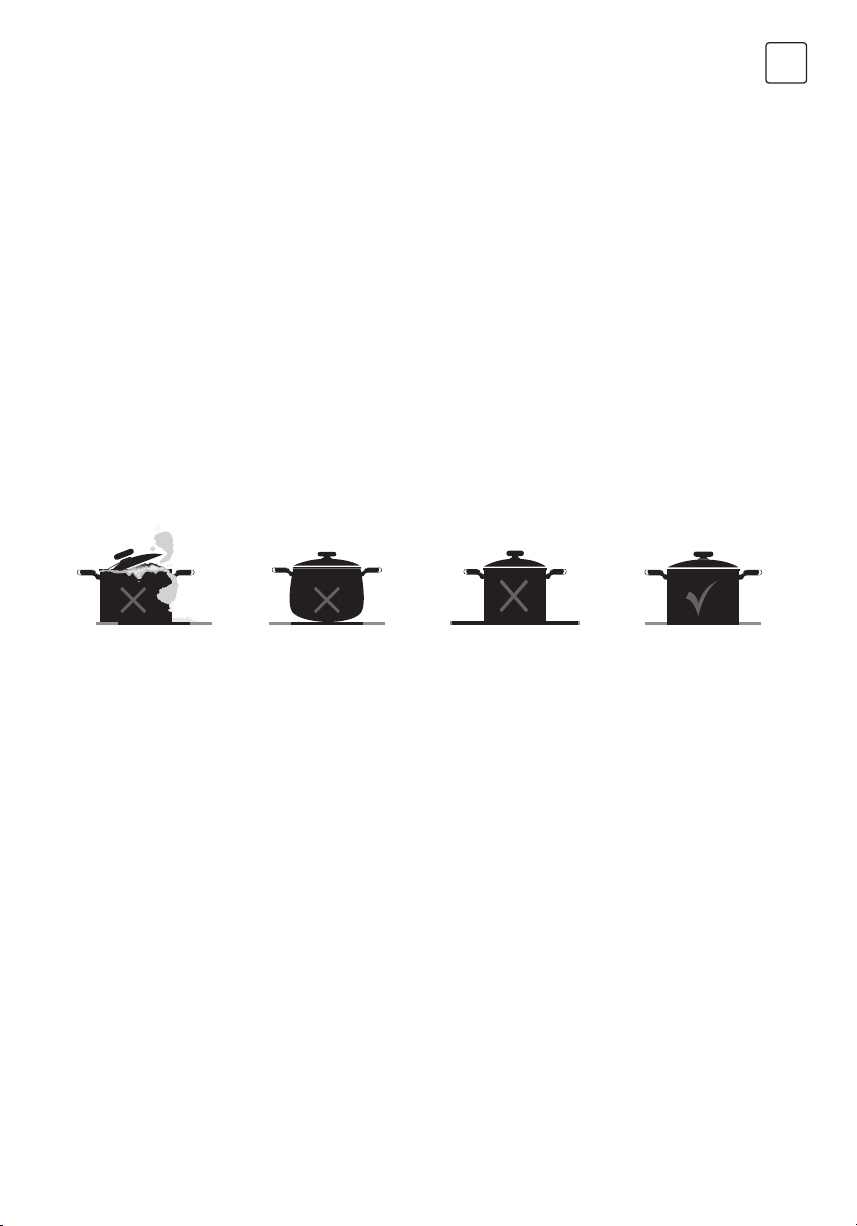

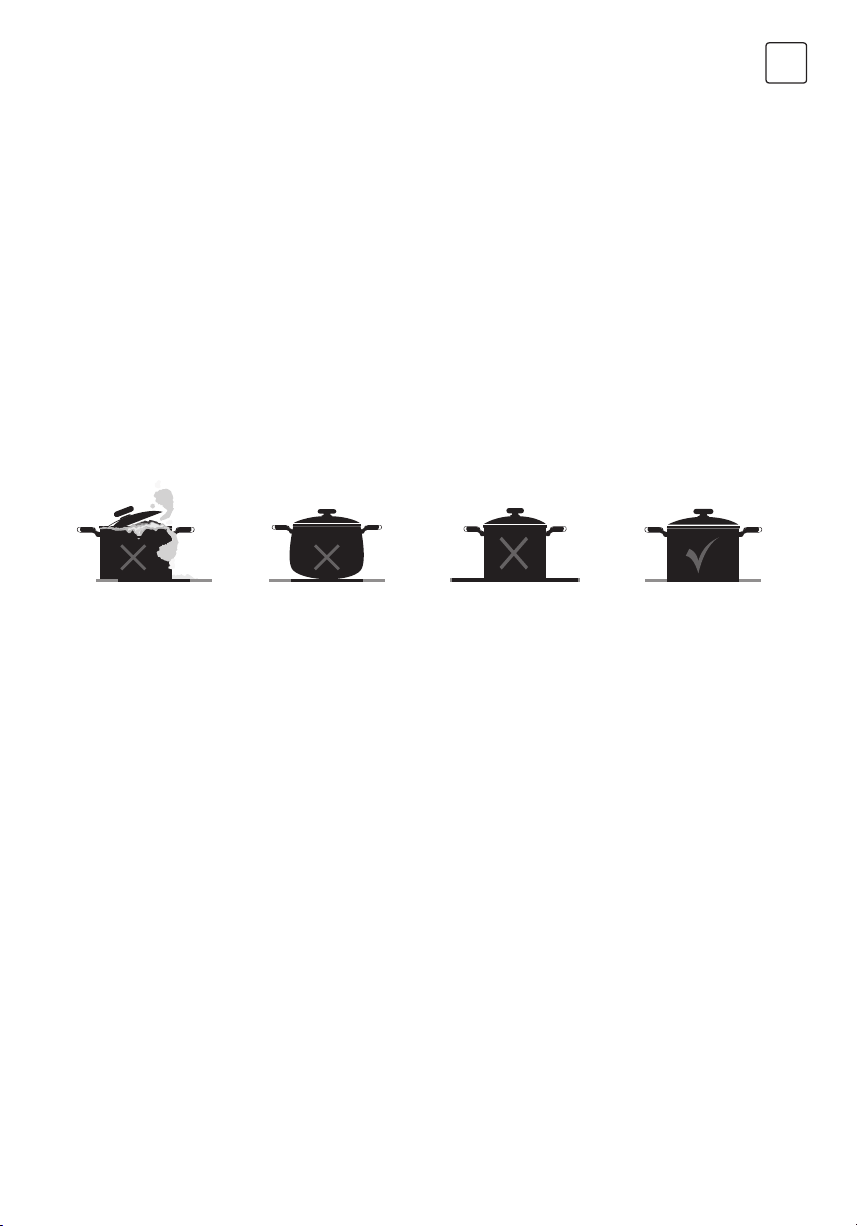

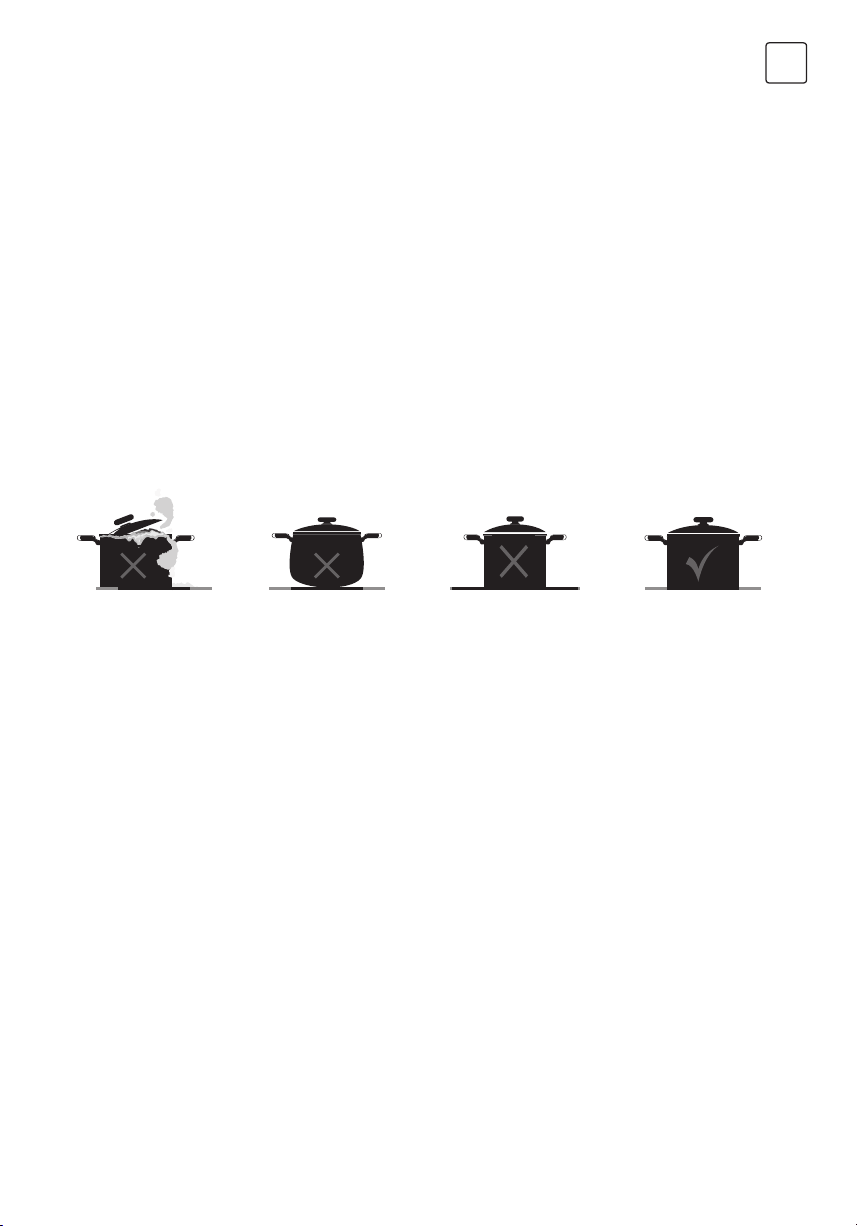

Splashes and overﬂow may cause damage to the cooktop surface and ﬁre.

Do not use containers with convex or concave bases.

If the diameter of the pot is smaller than the diameter of the hob, thisshall waste energy.

Use pots and pans with ﬂat bases only.

Page 12

ENG

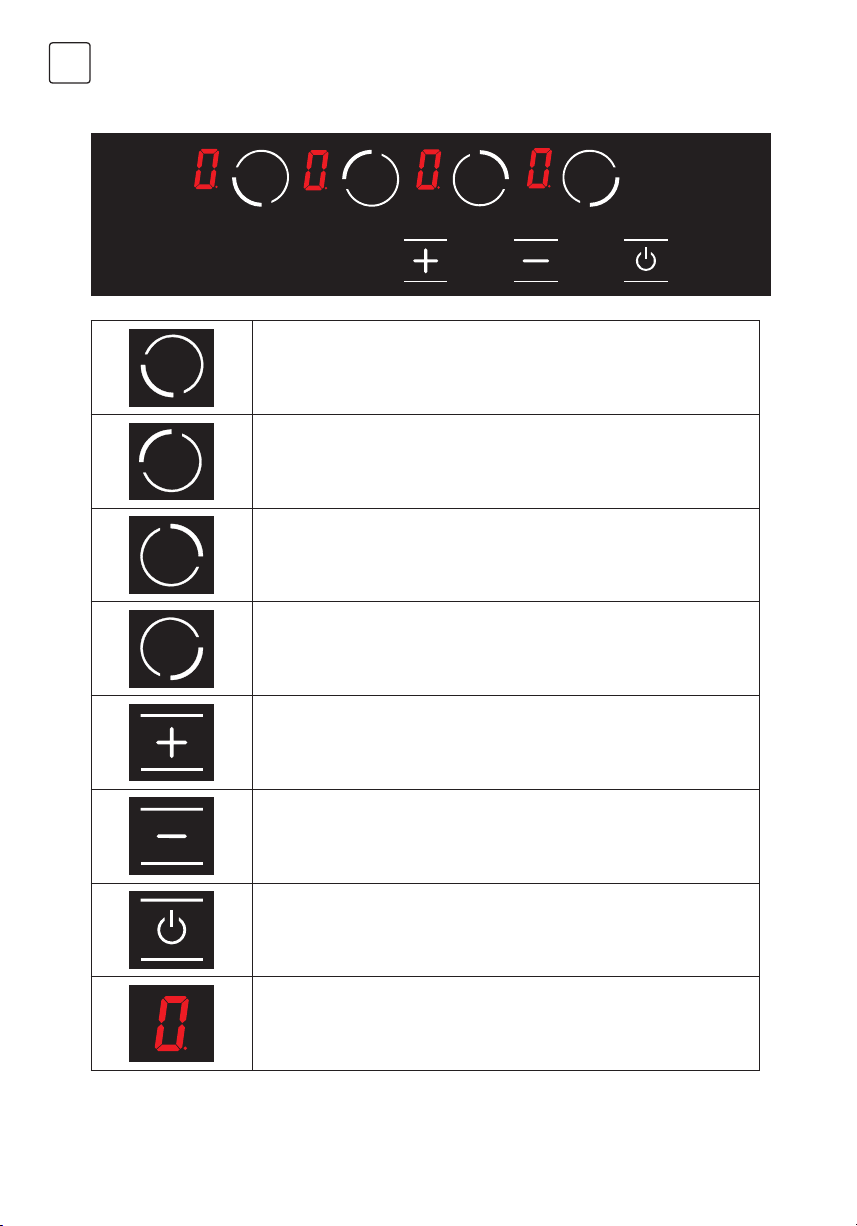

ELECTRONIC BOARD MANUAL

Lower left cooking area selection key

Upper left cooking area selection key

Upper right cooking area selection key

Lower right cooking area selection key

Plus key

Minus key

On / off key

Temperature display icon

Page 13

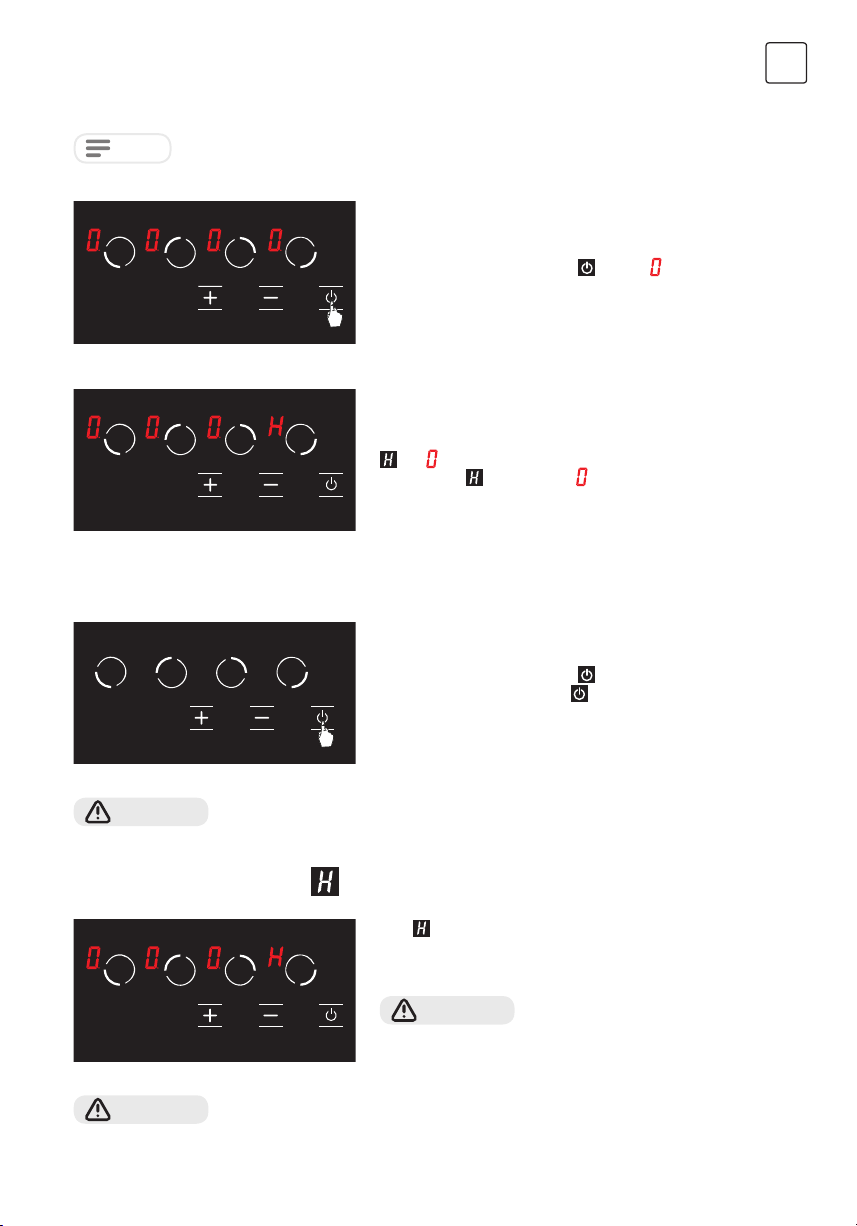

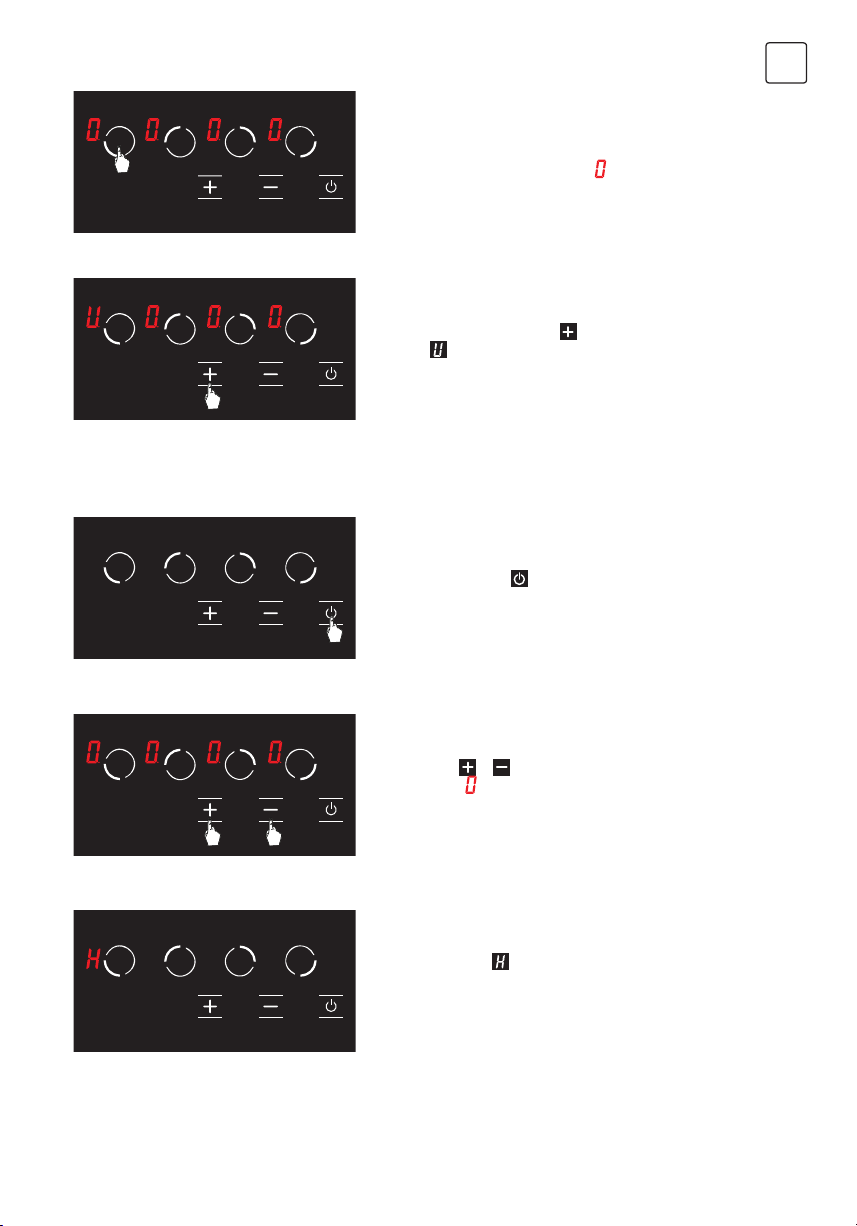

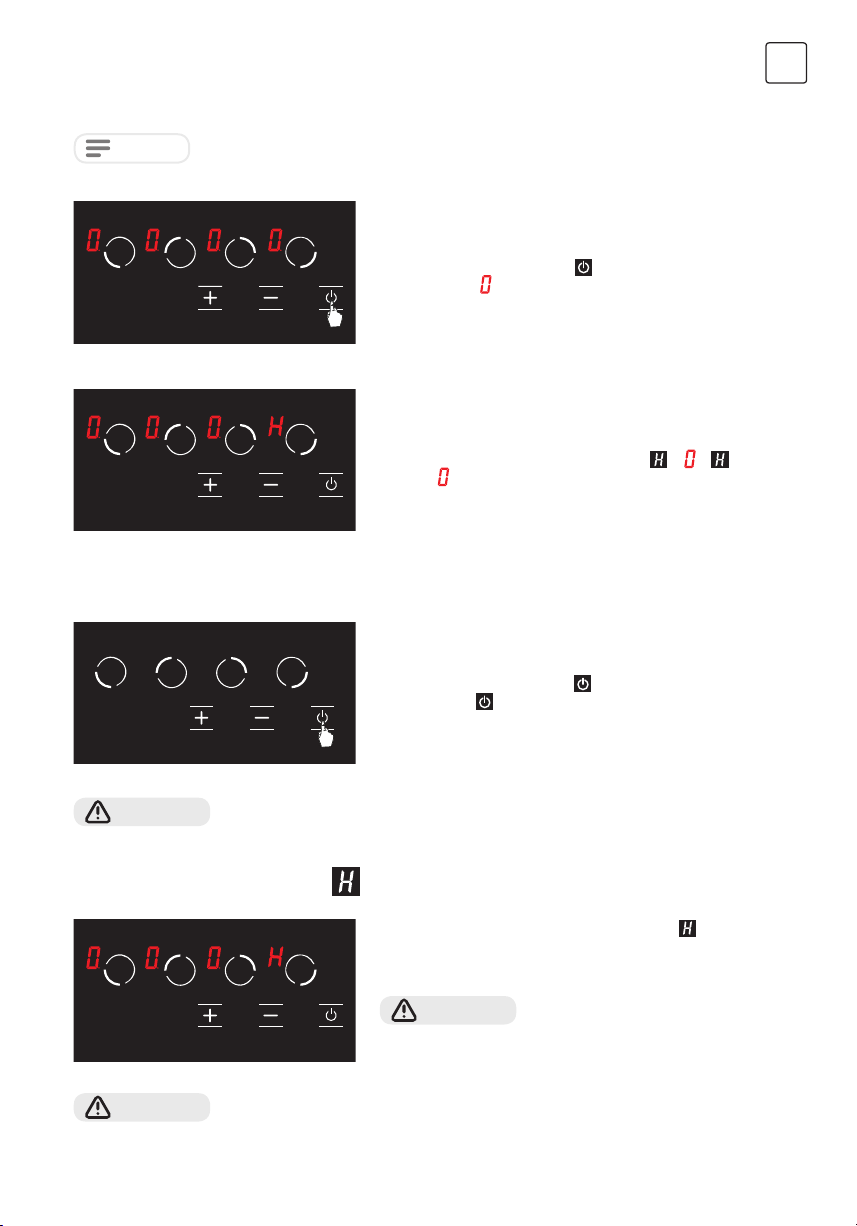

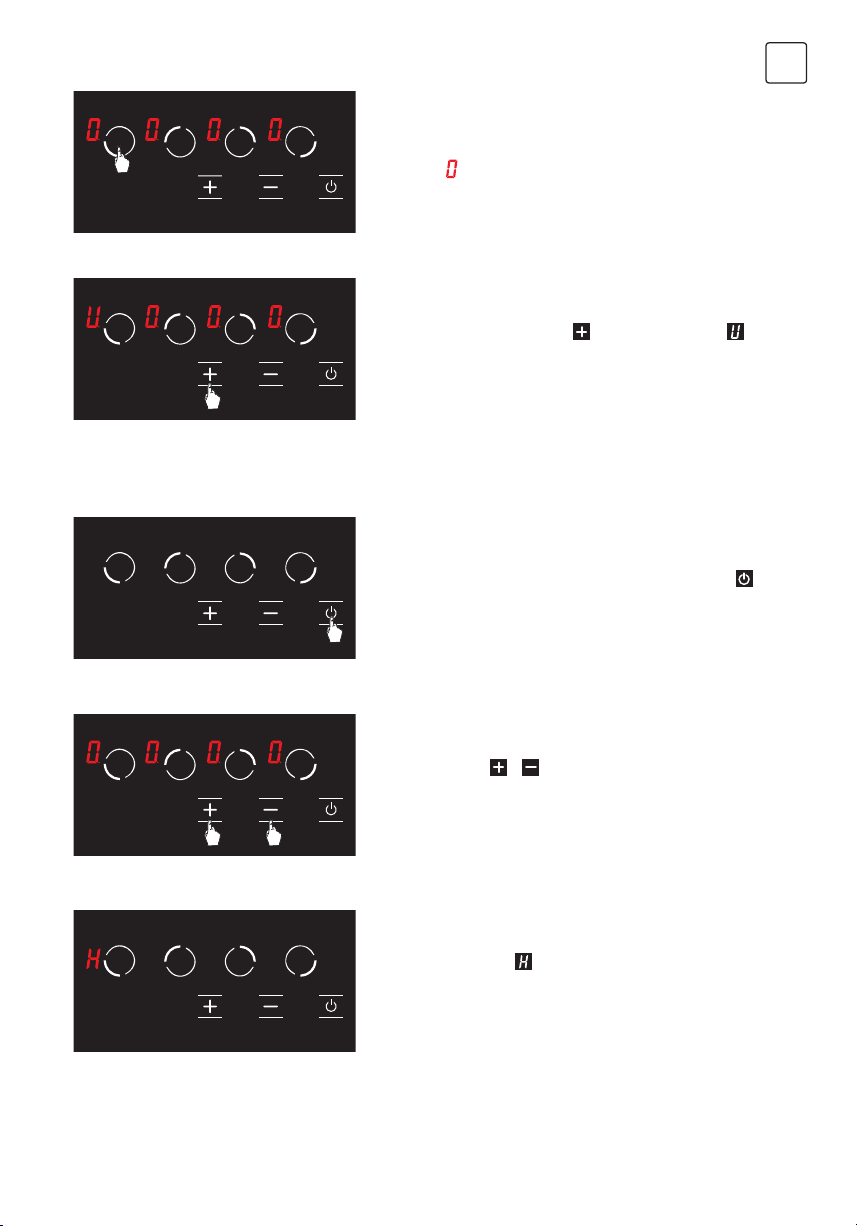

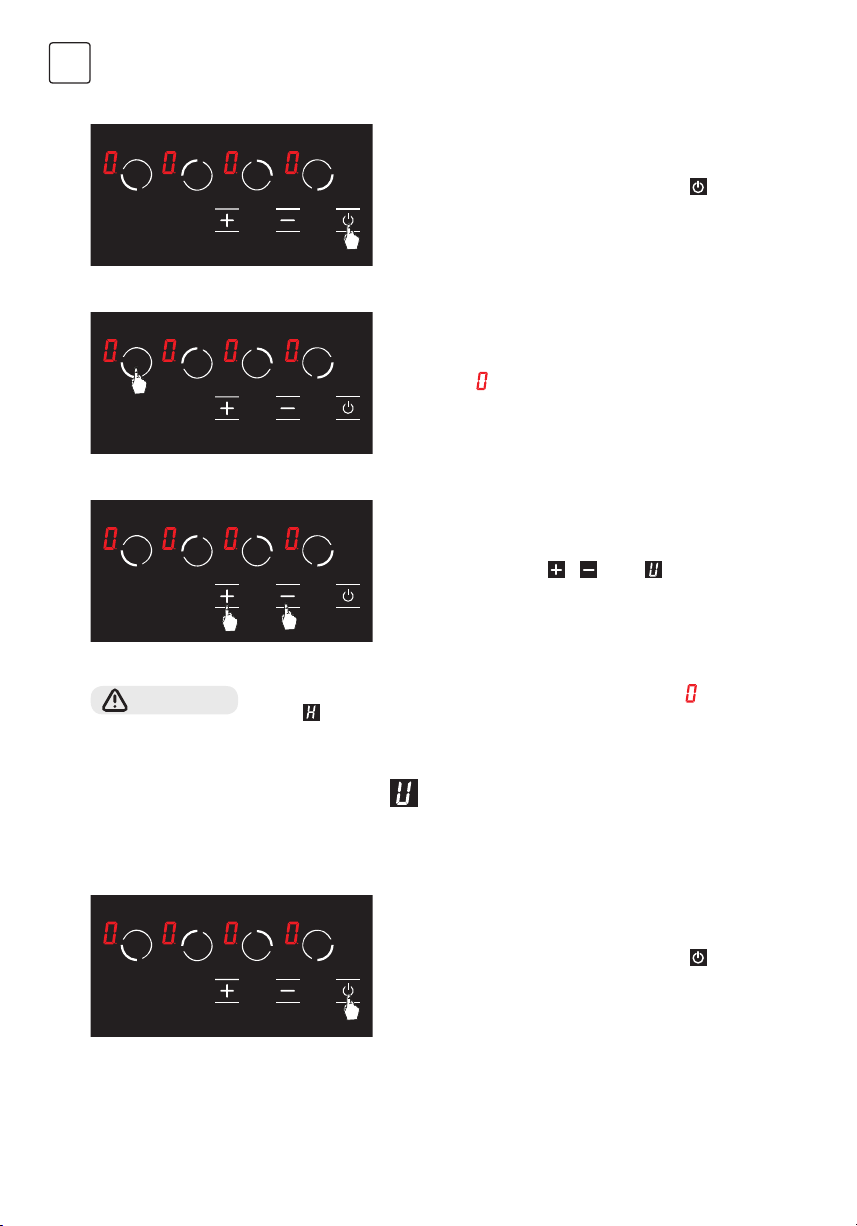

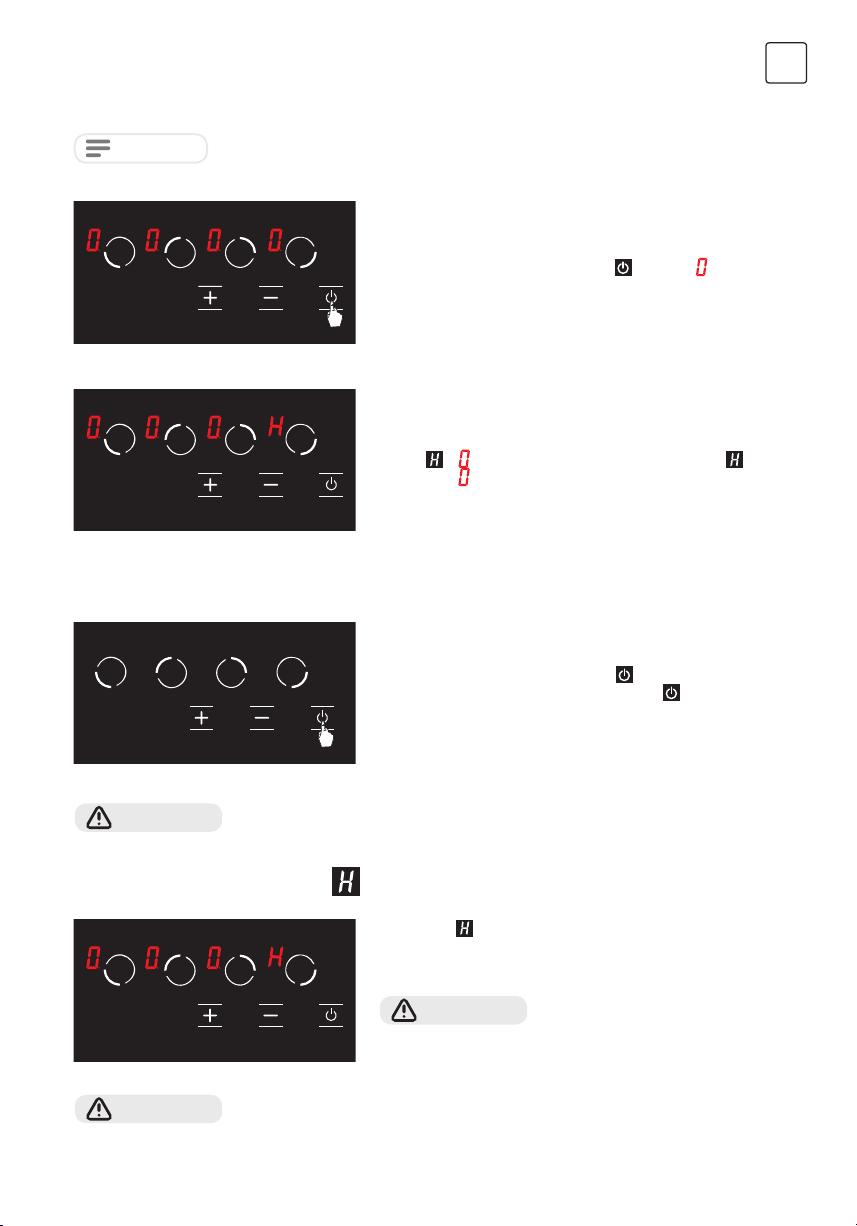

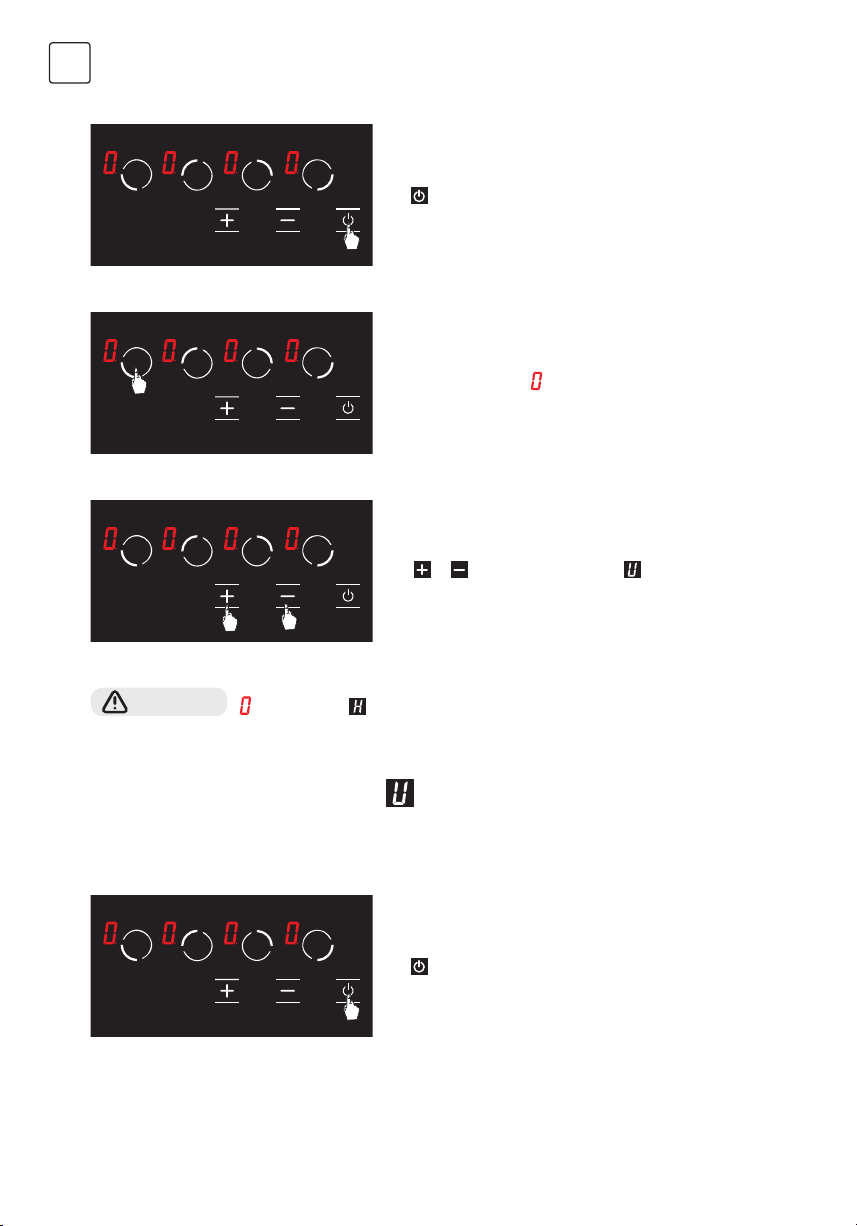

Turning the Stove on

ENG

NOTE

Figure 1

Figure 2

Unit becomes operational within 1 second after it is plugged to the mains. All LEDs and displays illuminate for 1 second.

Turning the Stove off

Unit is turned on by pressing the on all displays. (See Fig. 1)

If the temperature of the glass over the hobs is above + 60°C,

and icons are displayed on the display of the relevant

successively. (

Unit is turned off by pressing the turn off the unit by pressing the active.

= 0.5 seconds, = 0.5 seconds) (see Fig. 2)

key. The icon is displayed

key. (see Fig. 3) You may

key even if the child lock is

Figure 3

WARNING!

Electronic components remain active for 20 seconds. If there is no cooking level within this period, unit switches to ‘‘off mode’’ automatically with a signalling sound.

Residual Heat Display

Figure 4

WARNING!

Residual heat display of each cooking area remains active until the measured glass temperature is below + 60 °C.

If the

icon on the display of the stove is illuminated, this means that the relevant hob is still hot. It may be used for heating a small amount of food. (See Fig. 4)

WARNING!

Residual heat display is not illuminated, and thus it does not warn the user against heat in case of a power outage.

Page 14

ENG

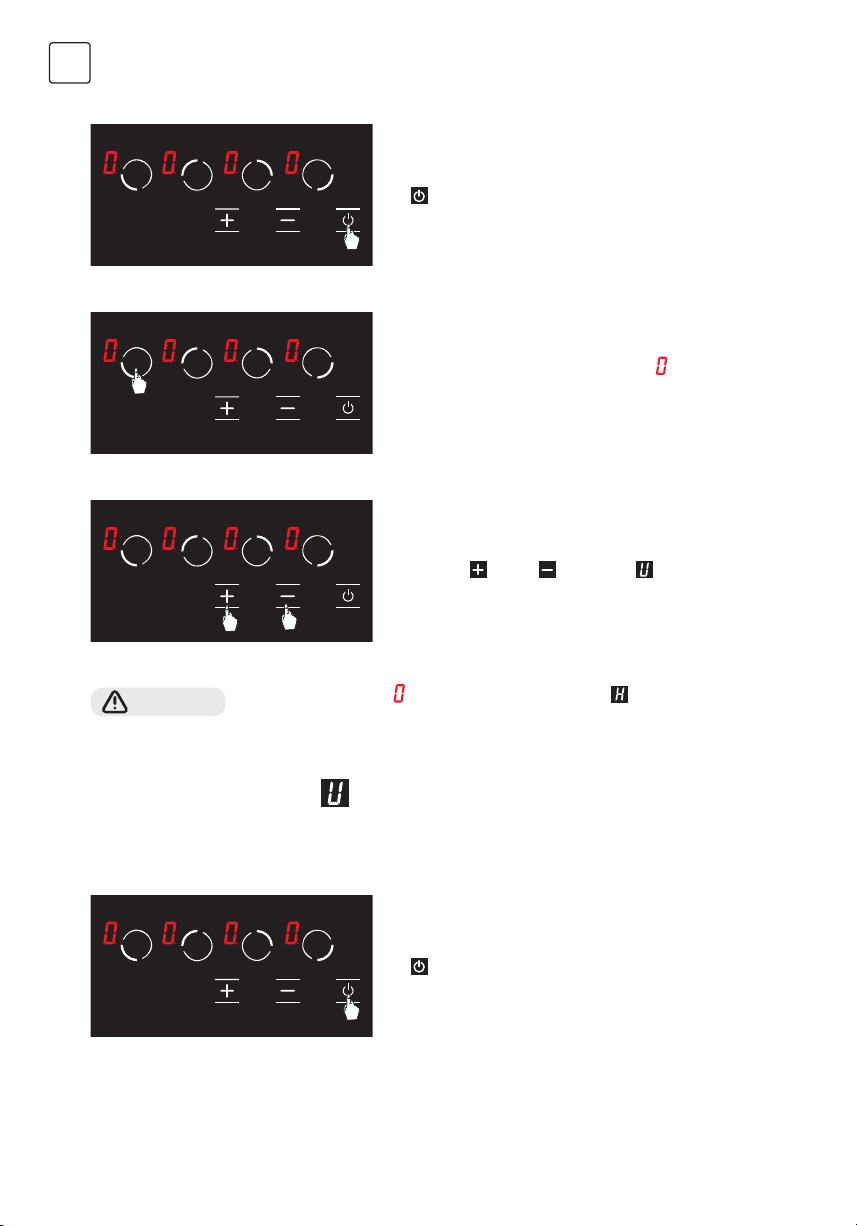

Turning the Stove Cooking Areas On

Figure 5

Turn the stove on by pressing the button. (See Fig. 5)

icon shall be

Figure 6

Figure 7

WARNING!

2. Press the relevant hob selection key. The displayed in the relevant hob when you touch for the ﬁrst time. (See Fig. 6)

3. Cooking level of the relevant hob may be set from 1 to 9 using the option of the stove. (See Fig. 7)

If the hob selected is hot, icon shall be displayed instead of icon after the selection is made.

and the keys or from to 9 as per the

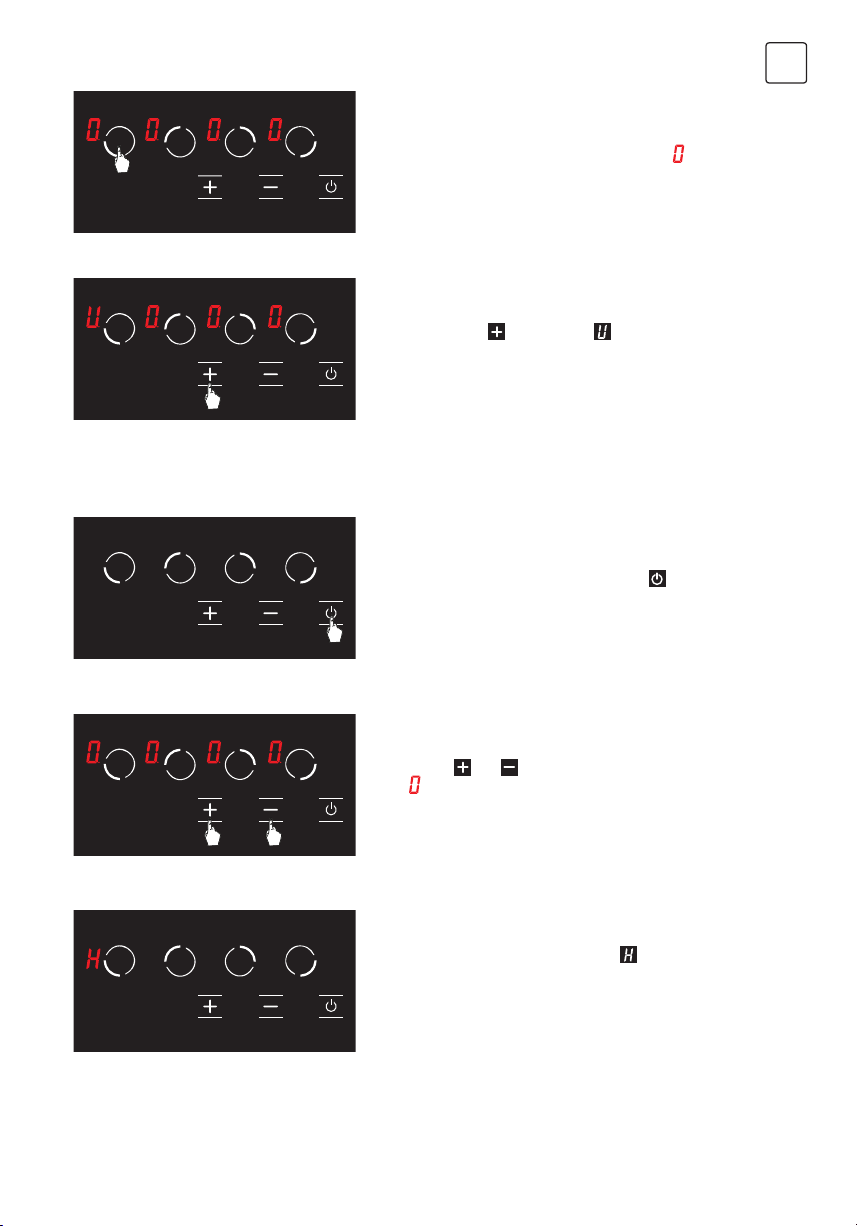

Keep Warm Function (Optional)

Keep warm function keeps the cooked food placed on a cooking area warm. The selected hob is operated with a lower power in this function. Keep warm function is also a cooking level.

To activate the keep warm function

Figure 8

Turn the stove on by pressing the button. (See Fig. 8)

Page 15

ENG

2. Press the relevant hob selection key once. The displayed when you touch for the ﬁrst time. (See Fig. 9)

Figure 9

3. Then, press the in the relevant hob with this touch. (see Fig. 10) Thus, the keep warm shall be activated.

Figure 10

Turning the Stove Cooking Areas Off

1. You may turn the stove off by pressing the button. See Fig. 11)

Figure 11

icon is

key once. The icon shall be displayed

Figure 12

Figure 13

2. Using the to 20 seconds.

3. If any hob is still hot after 20 seconds, until the temperature of the relevant hob becomes lower than +60 °C. (see Fig. 13) No icon is displayed after the stove is turned off if the relevant hob is not hot.

and keys, bring the temperature on all hobs

. (see Fig. 12) Stove shall be turned off by itself after

symbol is displayed

Page 16

ENG

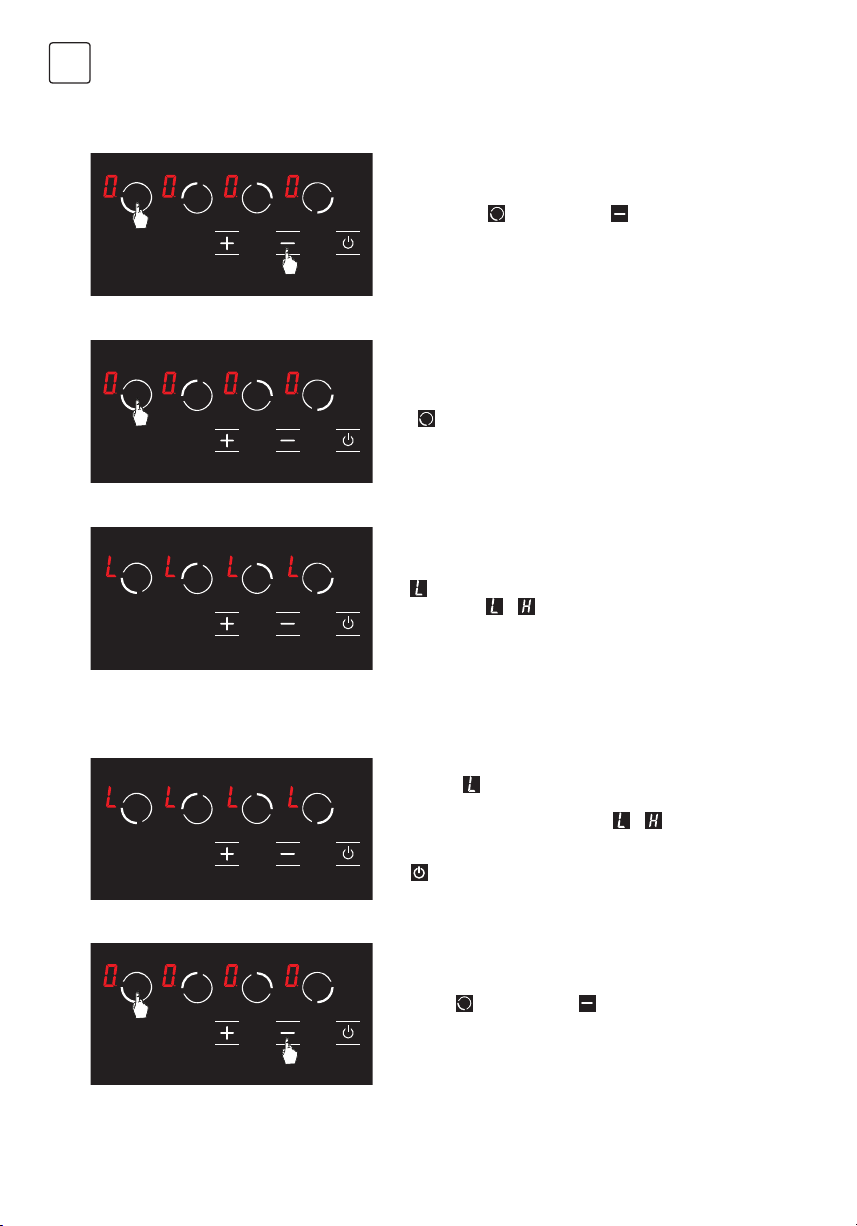

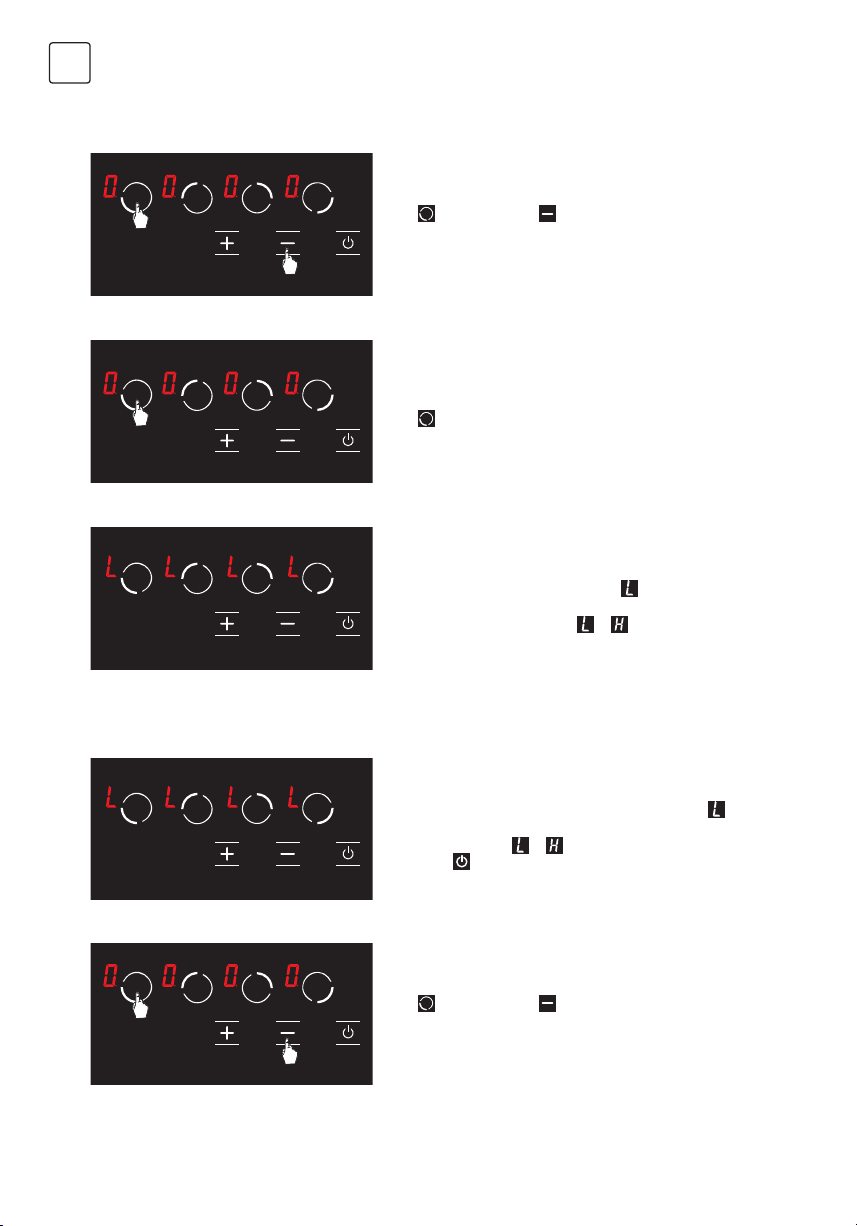

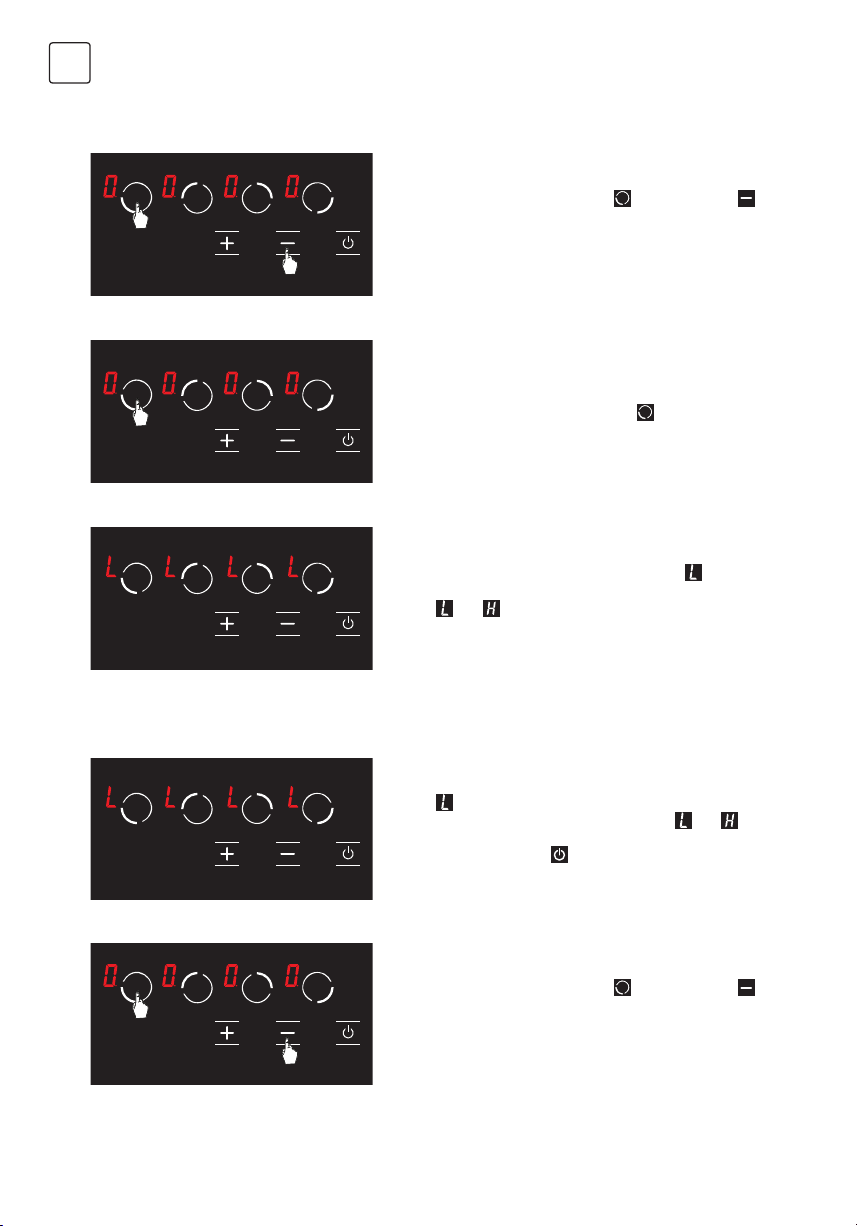

Child Lock Function (Optional)

To activate the child lock

1. Press front left hob selection key ( simultaneously, you shall hear a short warning signal at this time. (see Fig. 14) Then, remove your ﬁngers from the stove control panel.

Figure 14

2. Press the front left hob selection key (

Figure 15

3. The child lock is activated at this time and the displayed on all hobs to indicate this condition. (see Fig. 16) The hot.

Figure 16

To deactivate the child lock until the stove is turned off

) and minus key ( )

) again. (See Fig. 15)

icon is

and icons are displayed alternatively if any hob is

Figure 17

Figure 18

icon is displayed on all displays when the stove is on

1. The and the child lock is active. (see Fig. 17) The are displayed alternatively if any hob is hot. You may turn the stove on or off with the

2. Press front left hob selection key ( simultaneously. (see Fig. 18) You shall hear a short warning signal at this time. Then, remove your ﬁngers from the stove control panel.

key only.

) and minus key ( )

and icons

Page 17

Figure 19

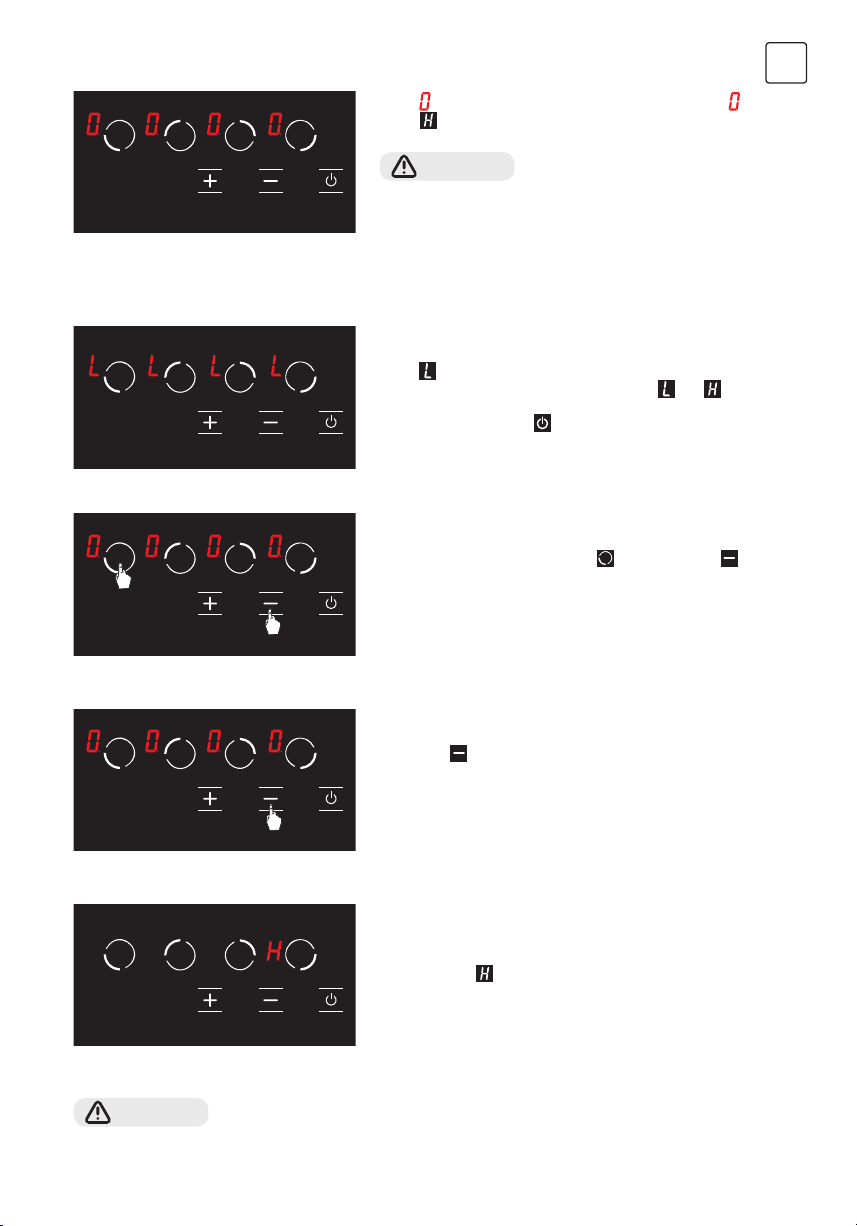

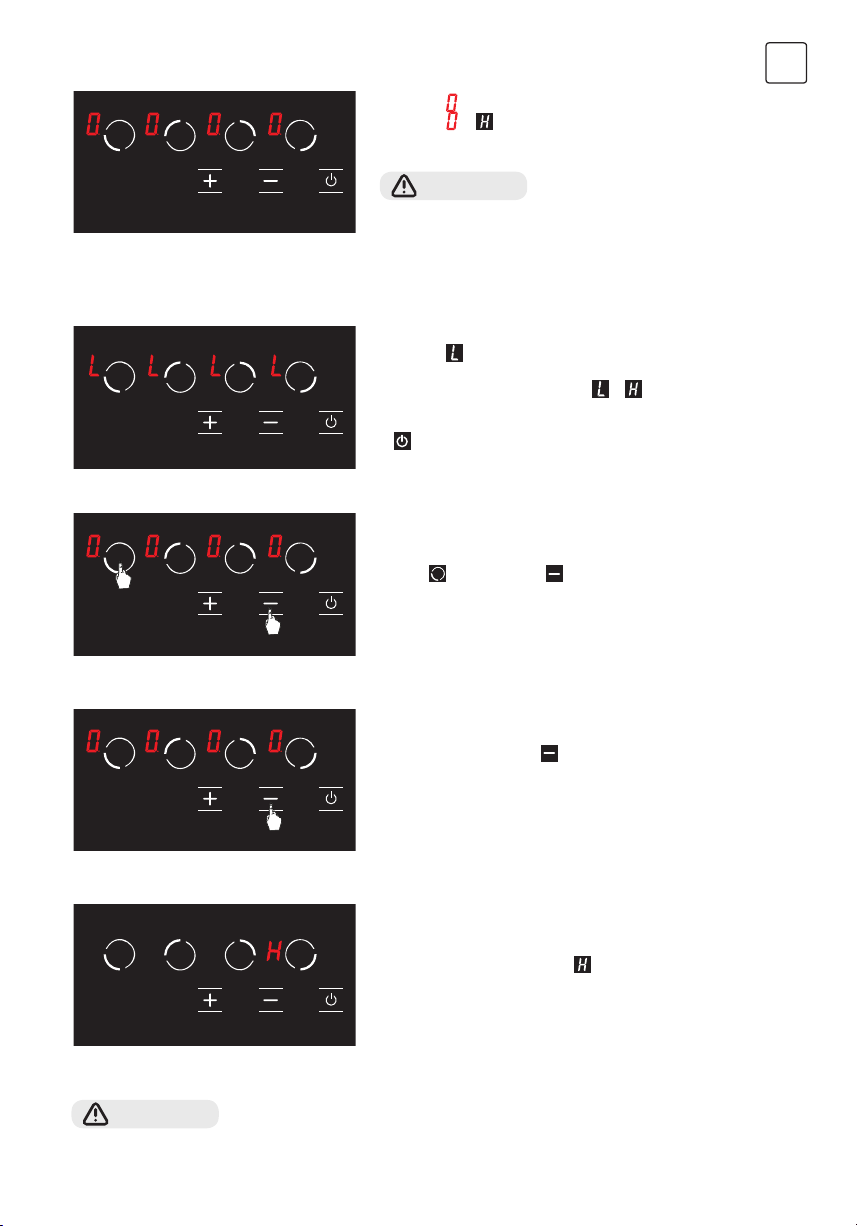

To activate the child lock completely

Figure 20

3. The

icon is displayed on all displays. (see Fig. 19) The

icons are displayed alternatively if any hob is hot.

and

WARNING!

Child lock is deactivated until the stove is turned off only with the steps performed in this section. In other words, child lock shall be activated again if the unit is turned off and on again. Thus, the child lock shall be activated whenever the stove is turned off and on.

icon is displayed on all displays when the stove is on

1. The and the child lock is active. (see Fig. 20) The are displayed alternatively if any hob is hot. You may turn the stove on or off with the

key only.

and icons

ENG

Figure 21

Figure 22

Figure 23

WARNING!

2. Press front left hob selection key ( simultaneously. (see Fig. 21) You shall hear a short warning signal at this time. Then, remove your ﬁngers from the stove control panel.

3. Press the performed right after the 2nd step. Child lock is deactivated permanently. In other words, child lock shall continue to be deactivated even if the unit is turned off and on again.

4. Unit switches to stand-by mode after these procedures. However, the even if the unit switches to stand-by mode. (See Fig. 23)

Child lock shall be deactivated in case of a power outage.

key again. (see Fig. 22) This shall be

icon shall be displayed in case of a hot hob

) and minus key ( )

Page 18

ENG

Error Codes and Recommendations for Solutions

Error codes, their probable causes and recommendations for solutions are provided in the chart below.

WARNING!

Error Code Error Description Potential Cause for Error Clearing Error

ER 03 &

continuous

signal sound

ER 20 Flash fault. ^ C error. Replace the electronic board.

ER 21 Excessive temperature.

ER 22

ER 31

ER 36 Temperature sensor error.

ER 40

ER 47

U 400 Incorrect connection.

The chart below is applicable for all models.

Constant use of buttons; control unit is disrupted after 10 seconds.

Key evaluation fault. Control unit is turned after 3.5 – 7.5 seconds.

Conﬁguration data is incorrect.

Power supply is too low to turn on the appliance.

Communication error between the electronic board conﬁguration and the heaters.

Water or cooking utensils on the glass over the control unit.

The ambient temperature for electronics is too high.

Short circuit or error in detection of keys.

---

Short circuit or electronic board turns off.

Primary PTC is too hot.

No communication or faulty communication.

Control unit is connected incorrectly.

Clean the operating surface of the stove.

Allow the cooking surface to cool down. Check the temperature veriﬁcation of the control unit.

Replace the electronic board.

New conﬁguration is required.

Replace the electronic board.

Disconnect the stove from power supply system.

Make sure that the connection cable is connected correctly and functionally.

Connect the stove to correct mains voltage.

WARNING!

If the device is operated at maximum level for too long, it can turn off automatically. This is an ordinary measure for safety of the device.

Page 19

MAINTENANCE AND CLEANING

Before starting to maintenance or cleaning, ﬁrstly unplug the plug supplying electricity to cooktop and turn down gas valve. If cooktop is hot, wait for cooling down.

1. For the purpose that your cooktop has long and economic life, regular cleaning and maintenance should be performed on your cooktop.

2. Do not clean your cooktop with scratching tools such as bristle brush, wire wool or knife. Do not use abrasive, scratching, acid materials or detergent.

3. Following mopping parts of your cooktop with soapy cloth, rinse it, later rinse well with a soft cloth.

4. Clean glass surfaces with special glass cleaning substances. As scratching of glass surfaces leads to breaking, while cleaning glass surfaces, do not use abrasive cleaners or sharp metal scrapers.

5. Do not clean your cooktop with steamy cleaners.

6. In the course of cleaning your cooktop, never use ﬂammable materials such as acid, thinner and gas.

7. Do not wash plastic and aluminium parts of your cooktop in dishwasher.

8. Clean vinegar, lemon, salt, coke and similar acid and alkaline containing substances poured on your cooktop immediately.

9. In time, cooktop buttons turns hard or never turn any more, in such circumstances, it may be necessary that buttons are changed. The change should only be done by authorized service.

TROUBLESHOOTING

You can solve the troubles you can encounter at your product by checking the following points before calling technical service.

If The Appliance Does Not Operate

1. Check if power cable of cooktop is plugged in.

2. Examine with safe ways if electric exists on network.

3. Audit fuses.

4. Control whether damage is available on power cable.

ENG

HANDLING RULES

1. Carry out the movement and transportation in the original packaging.

2. Pay maximum attention to the appliance while loading/unloading and handling.

3. Make sure that the packaging is securely closed during handling and transportation.

4. Protect from external factors (such as humidity, water, etc.) that may damage the packaging.

5. Be careful not to damage the appliance due to bumps, crashes, drops, etc. while handling and transporting and not to break or deform it during operation.

Page 20

ENG

ENVIRONMENTALLY-FRIENDLY DISPOSAL

Dispose of packaging in an environmentally-friendly manner. This appliance is labelled in accordance with European Directive 2012/19/EU concerning used electrical and electronic appliances (waste electrical and electronic equipment - WEEE). The guideline determines the frame work for the return and recycling of used appliances as applicable throughout to the EU.

PACKAGE INFORMATION

Packaging materials of the product are manufactured from recyclable materials in accordance with our National Environment Regulations. Do not dispose of the packaging materials together with the domestic or other wastes. Take them to the packaging material collection points designated by the local authorities.

Page 21

Dragi korisniče,

Preporučujemo da pažljivo pročitate korisničko uputstvo prije upotrebe proizvoda i da ga uvjek držite pri ruci.

NAPOMENA

Ovo uputstvo za upotrebu predviđeno je za više modela. Neke od navedenih karakteristika možda neće biti dostupne za vaš uređaj.

Svi naši uređaji namijenjeni su samo za kućnu upotrebu i nisu prikladni za komercijalnu upotrebu. Proizvodi označeni zvjezdicom (*) su opcioni.

U skladu sa propisima o odlaganju električnog i elektronskog otpada.

VAŽNA UPOZORENJA

BiH/CG

1. Instalaciju i popravku uvjek treba da obavlja OVLAŠĆENI SERVIS. Proizvođač nije odgovoran za radove koje su obavila neovlašćena lica.

2. Pažljivo pročitajte uputstvo za upotrebu. Samo tako možete koristiti uređaj na bezbjedan i pravilan način.

3. Šporet treba koristiti u skladu sa uputstvima za rukovanje.

4. Udaljite djecu mlađu od 8 godina i kućne ljubimce od šporeta kada je uključen.

5. UPOZORENJE: Opasnost od požara! Ne

odlažite predmete na ploču za kuvanje.

6. UPOZORENJE: Uređaj i dostupni djelovi zagrijavaju se tokom rada.

7. Uslovi instalacije ovog uređaja navedeni su na etiketi (ili na pločici sa podacima).

8. Dostupni djelovi se zagrijavaju prilikom korišćenja grila. Držati van domašaja djece.

9. UPOZORENJE: Ovaj uređaj namijenjen je za

kuvanje. Ne smije se koristiti za druge namjene, kao što je grijanje prostorije.

10. Za čišćenje uređaja nemojte koristiti paročistače.

11. NIKADA nemojte pokušavati da vodom ugasite vatru. Samo isključite napajanje uređaja i prekrijte plamen poklopcem ili tkaninom otpornom na vatru.

12. Ukoliko djeca mlađa od 8 godina nijesu pod stalnim nadzorom, držati ih van domašaja uređaja.

13. Izbjegavajte dodirivanje grijača.

14. OPREZ: Proces kuvanja uvjek treba nadgledati!

15. Uređaj nije pogodan za korišćenje sa eksternim tajmerom ili posebnim sistemom za daljinsko upravljanje.

16. Ovaj uređaj mogu koristiti djeca starija od 8 godina, osobe sa psihičkim, čulnim ili mentalnim problemima ili osobe sa nedostatkom iskustva

i znanja, ukoliko se obezbijedi nadzor ili pruže informacije u vezi sa opasnostima.

17. Ovaj uređaj je dizajniran isključivo za kućnu upotrebu.

18. Djeca ne smiju da se igraju uređajem. Čišćenje ili održavanje uređaja ne smiju da obavljaju djeca, osim ako su starija od 8 godina i pod nadzorom odraslih.

19. Uređaj i kabl za napajanje držite van domašaja djece mlađe od 8 godina.

20. Zavjese, til, papir ili druge zapaljive materijale sklonite dalje od uređaja prije korišćenja. Ne stavljajte zapaljive materijale na uređaj ili unutar njega.

21. Držite kanale za ventilaciju otvorene.

22. Ne zagrijavajte zatvorene konzerve i staklene tegle. Pritisak može da dovede do njihove eksplozije.

23. Ne koristite proizvod kada ste pod uticajem određenih ljekova i/ili alkohola, jer to može uticati na vašu sposobnost rasuđivanja.

24. Nakon svake upotrebe provjerite da li je uređaj isključen.

25. Budite pažljivi kada koristite alkohol za pripremu hrane. Alkohol će ispariti na visokim temperaturama i može izazvati požar ako dođe u dodir sa vrućim površinama.

26. Ako je uređaj neispravan ili ima vidljivo oštećenje, nemojte rukovati njime.

27. Nemojte stavljati na uređaj predmete koje djeca mogu da dohvate.

28. Ambalažni materijali su opasni za djecu. Njih držite van domašaja djece.

29. Napajanje šporeta može da se isključi tokom bilo kojih građevinskih radova kod kuće. Nakon završetka radova, ponovno povezivanje šporeta obavlja ovlašćeni servis.

Page 22

BiH/CG

30. Ne postavljajte metalno posuđe, kao što su nož, viljuška i kašika na površinu uređaja, jer će se i oni zagrijati.

31. Da biste spriječili pregrijavanje, uređaj ne smije biti instaliran iza dekorativne maske.

32. Isključite uređaj prije uklanjanja zaštitnih elemenata. Nakon čišćenja, instalirajte zaštitne elemente u skladu sa uputstvima.

33. Tačka pričvršćivanja kabla mora biti zaštićena.

34. OPREZ: Ako se staklo šporeta polomi, odmah

isključite grijač i iskopčajte utikač uređaja iz izvora napajanja, nemojte da dodirujete

Bezbjednost pri naponu

1. Uključite uređaj u uzemljenu utičnicu zaštićenu osiguračem u skladu sa vrijednostima navedenim u tabeli tehničkih speciﬁkacija.

2. Neka ovlašćeni električar postavi opremu za uzemljenje. Naša kompanija neće biti odgovorna za oštećenja koja nastaju usled upotrebe proizvoda bez uzemljenja, u skladu sa lokalnim propisima.

3. UPOZORENJE: Ukoliko je površina napukla, isključite uređaj da biste izbjegli opasnost od električnog udara.

4. Uređaj se ne smije čistiti prskanjem ili sipanjem vode na njega! Postoji rizik od električnog udara.

5. Ne dodirujte utikač mokrim rukama. Ne vucite kabl da biste ga isključili, uvjek držite utikač.

6. Iskopčajte utikač jedinice tokom instalacije, održavanja, čišćenja i popravke.

7. Uvjerite se da je utikač čvrsto umetnut u zidnu utičnicu da biste izbjegli varnice.

8. Ukoliko je kabl za napajanje (kabl sa utikačem) oštećen, zamijeniće ga proizvođač, ovlašćeni serviser ili kvaliﬁkovano osoblje kako bi se spriječile situacije opasne po život.

9. Nemojte koristiti prekinute, oštećene ili produžne kablove, samo originalni kabl.

njegovu površinu i nemojte da koristite uređaj.

35. Korisnik ne smije samostalno da popravlja šporet.

36. Korisnik tokom kuvanja može da dodirne vrele površine, što može da dovede do opekotina.

37. Nemojte stavljati teške predmete na ploču šporeta, jer ukoliko dođe do njihovog pada možete se povrediti.

38. Omogućite iskopčavanje aparata iz napajanja nakon instalacije putem utikača kome se lako može pristupiti ili prekidača u slučaju ﬁksnog povezivanja.

10. Nemojte koristiti paročistače za čišćenje uređaja, jer može doći do električnog udara.

11. Uvjerite se da u utičnici gdje je priključen uređaj nema tečnosti ili vlage.

12. Za instalaciju je neophodan prekidač koji može u potpunosti isključiti napajanje. Odvajanje od napajanja mora se obezbijediti pomoću prekidača ili integrisanog osigurača instaliranog na ﬁksno napajanje u skladu sa građevinskim propisom.

13. Kabl za napajanje (kabl sa utikačem) ne smije da dođe u dodir sa vrućim djelovima uređaja.

14. Isključite uređaj prilikom instalacije, održavanja, čišćenja i popravke.

15. Uređaj je opremljen kablom tipa „Y“.

16. Prekidači osigurača postavljaju se tako da krajnji korisnik može doći do njih kada se šporet instalira.

17. Fiksni priključci moraju biti priključeni na napajanje koje omogućava potpuno odvajanje. Za uređaje sa prenaponskom kategorijom ispod III, uređaj za isključivanje mora biti priključen na ﬁksno napajanje u skladu sa propisima za instalaciju.

18. Nemojte da uklanjate prekidače za paljenje iz uređaja. U suprotnom, time se može omogućiti pristup električnim kablovima. To može dovesti do strujnog udara.

Page 23

Metode za zaštitu površine za kuvanje od keramičkog stakla

Površina od keramičkog stakla je neprobojna i otporna na ogrebotine do određenog stepena. Međutim, da biste izbjegli bilo kakvu štetu, uradite sledeće:

1. Nikada ne izlivajte hladnu vodu na vruće površine.

2. Ne stojte na ploči od keramičkog stakla.

3. Iznenadni pritisak, na primer, slanik koji padne na ploču, može biti koban. Dakle, ne postavljajte takve predmete na mjesto iznad ploče za kuvanje.

4. Nakon svake upotrebe, uvjerite se da su baza posude za kuvanje i površine zona za kuvanje čiste i suve.

5. Ne ljuštite povrće na površinama ploče. Pješčana zrnca koja ispadaju iz povrća mogu ogrebati ploču od keramičkog stakla.

6. Nemojte stavljati zapaljive materijale, kao što su karton ili plastika, u rernu. Predmeti kao što su lim, cink ili aluminijum (kao i aluminijumske folije ili prazne posude za kafu) mogu se rastopiti na vrućim površinama za kuvanje i na taj način uzrokovati oštećenja.

7. Vodite računa da ne dozvolite da slatka hrana ili voćni sokovi dođu u kontakt sa vrućim zonama za kuvanje. To može uzrokovati mrlje na površini od keramičkog stakla.

Namena

1. Ovaj proizvod je dizajniran za kućnu upotrebu. Komercijalna upotreba uređaja nije dozvoljena.

2. Ovaj uređaj može se koristiti samo u svrhe pripreme hrane. Ne smije se koristiti u druge svrhe, kao što je grijanje prostorije.

3. Proizvođač ne preuzima odgovornost za bilo

kakvu štetu zbog zloupotrebe ili nepravilne upotrebe.

4. Vijek trajanja proizvoda koji ste kupili je 10 godina. Ovo je period za koji rezervne djelove potrebne za rad ovog proizvoda, kao što je deﬁnisano, obezbjeđuje proizvođač.

Električni priključak

1. Uslovi podešavanja ovog uređaja označeni su na pločici sa nazivom.

2. Vaš uređaj treba da bude priključen u utičnicu sa odgovarajućim osiguračem. Ako je potrebno, preporučuje se da instalaciju obavi ovlašćeni serviser.

3. Vaš uređaj se podešava u skladu sa električnim napajanjem 220–240 V AC/380–415V3N AC 50/60Hz.

4. Ako se električno napajanje razlikuje od ovih vrijednosti, obratite se ovlašćenom servisu.

5. Električno povezivanje uređaja treba da se obavi isključivo preko osigurača sa odgovarajućim uzemljenjem. Ako nema praktičnog osigurača na mjestu gdje treba instalirati vaš uređaj, odmah se obratite ovlašćenom servisu. Proizvođač nije

odgovoran za štetu koju može da izazove osigurač koji nije povezan sa uzemljenjem.

6. Utikač uređaja treba da se nalazi u blizini i treba biti lako dostupan zbog osigurača čije uzemljenje se obavlja bez upotrebe produžnog kabla.

7. Nemojte dozvoliti da kabl za napajanje dođe u dodir sa vrućim površinama. Slično tome, udaljite ga od oštrih površina i uglova.

8. Ako je električni kabl oštećen, mora da ga zamijeni proizvođač ili njegov serviser ili slično kvaliﬁkovano lice kako bi se izbjegla opasna situacija.

9. Pogrešno električno povezivanje može da dovede do oštećenja uređaja. U tom slučaju, vaš uređaj ostaje bez garancije. Električno povezivanje vašeg uređaja treba da obavi ovlašćeni serviser.

BiH/CG

Page 24

BiH/CG

Šema električnog priključka

Osigurajte da električno povezivanje uređaja obavi ovlašćena osoba u skladu sa sledećom šemom.

Neutral Neutral Neutral

Live

Phase

Earth Earth Earth

OPIS UREĐAJA

1. Položaji grijača

2. Staklena ili metalna površina

3. Kontrolni prekidači

4. Rešo (145 mm ili 180 mm) *

5. Keramički grijač (180 mm ili 140 mm) *

6. Keramički grijač (120 mm / 180 mm ili 220 mm / 300 mm) *

7. Keramički grijač (140 mm / 250 mm) *

Page 25

Tehničke karakteristike

Električnim pločama za kuvanje možete rukovati okretanjem one dugmadi na kontrolnoj tabli koja vam je potrebna da biste kontrolisali željeni nivo. Ploča za kuvanje napaja se na osnovu nivoa datih u sledećoj tabeli.

Speciﬁkacije Jačina 1 Jačina 2 Jačina 3 Jačina 4 Jačina 5 Jačina 6

80 mm rešo 200 W 250 W 450 W --- --- ---

145 mm rešo 250 W 750 W 1000 W --- --- ---

180 mm rešo 500 W 750 W 1500 W --- --- ---

145 mm rešo brza 500 W 1000 W 1500 W --- --- ---

180 mm rešo brza 850 W 1150 W 2000 W --- --- ---

145 mm rešo 95 W 155 W 250 W 400 W 750 W 1000 W

180 mm rešo 115 W 175 W 250 W 600 W 850 W 1500 W

145 mm rešo brza 135 W 165 W 250 W 500 W 750 W 1500 W

180 mm rešo brza 175 W 220 W 300 W 850 W 1150 W 2000 W

180 mm keramički grijač 1800 W

140 mm keramički grijač 1200 W

140 / 250 mm keramički grijač 1800 W

120 / 180 mm keramički grijač 1700 W

220 / 300 mm keramički grijač 2400 W

Napajanje 220-240 V AC / 380-415 V 3N AC 50/60 Hz.

UPOZORENJE!

BiH/CG

• Ovu tabelu treba razmotriti u slučaju izmjena koje obavlja ovlašćeni servis. Proizvođač se ne može smatrati odgovornim ni za kakve probleme koji proističu iz bilo kakve nepravilne upotrebe.

• U cilju povećanja kvaliteta proizvoda, može doći do izmjena tehničkih speciﬁkacija bez prethodnog obaveštenja.

• Vrijednosti date na uređaju ili pratećoj dokumentaciji su laboratorijska očitavanja u skladu sa odgovarajućim standardima. Ove vrijednosti mogu da se razlikuju u zavisnosti od korišćenja i ambijentalnih uslova.

INSTALACIJA PLOČE ZA KUVANJE

Provjerite da li je električna instalacija odgovarajuća da bi se pokrenuo rad uređaja. Ako električna instalacija nije odgovarajuća, pozovite električara i vodinstalatera da bi oni postavili instalacije po potrebi. Proizvođač se ne smatra odgovornim za oštećenja nastala radnjama koje obavljaju neovlašćene osobe.

UPOZORENJE!

• Korisnik je odgovoran da pripremi mjesto na kojem će se proizvod postaviti, kao i da pripremi električnu instalaciju.

• Pravila lokalnih standarda u vezi sa električnim instalacijama moraju da se poštuju tokom instalacije proizvoda.

• Prije instalacije provjerite da li je uređaj oštećen. Nemojte da instalirate uređaj ako je oštećen. Oštećeni uređaji dovode do rizika po vašu bezbjednost.

Page 26

BiH/CG

Ispravno mesto za instalaciju

Proizvod je dizajniran u skladu sa kuhinjskim radnim pločama na tržištu. Između proizvoda i kuhinjskih zidova ili namještaja mora da se ostavi bezbjedan razmak. Ako se aspirator instalira iznad uređaja, poštujte preporuke proizvođača aspiratora za visinu postavljanja (min. 65 cm). Zazor ploče za kuvanje na radnoj ploči treba isjeći u skladu sa dimenzijama za instalaciju ploče za kuvanje. Za instalaciju proizvoda pravila naznačena u lokalnim standardima za struju treba primijeniti.

Instalacija

1. Da biste spriječili ulazak stranih materija i tečnosti između ploče za kuvanje i radne ploče, nanesite pastu priloženu u pakovanju na strane donjeg štitnika radne ploče.

2. Na uglovima postavite pastu dok ne popunite zazore.

3. Okrenite ploču za kuvanje ponovo i poravnajte je i postavite je na radnu ploču.

4. Pričvrstite svoju ploču za kuvanje na radnu ploču koristeći stegu i priložene zavrtnje.

Dijagram instalacije

Zaptivač

Page 27

5. Kada je proizvod montiran na ﬁoku, moguće je da dodiruje donju stranu proizvoda, pa taj dio treba razdvojiti drvenom policom.

6. Prilikom montiranja ploče za kuvanje na ormarić, kao što je prikazano na slici iznad, potrebno je montirati policu da bi se razdvojili ormarić i ploča za kuvanje. Ako se postavi kao ugradna rerna, to nije potrebno da uradite.

7. Ako će se vaša ploča za kuvanje montirati pored desnog ili lijevog zida, minimalna razdaljina između zida i ploče za kuvanje treba da bude 50 mm.

Dimenzije za otvor na radnoj ploči

Obratite pažnju na crteže i dimenzije date u nastavku tokom instalacije ploče za kuvanje i podešavanja dimenzija za siječenje radne ploče.

BiH/CG

Page 28

BiH/CG

KONTROLNA TABLA

Vizuelni prikaz električnog grijača na ploči za kuvanje

1. Električni grijač prečnika 180 mm

2. Električni grijač prečnika 145 mm

3. Električni grijač prečnika 180 mm

4. Električni grijač prečnika 145 mm

UPOZORENJE!

Kontrolna tabla na šemi iznad služi samo kao ilustracija. Obratite pažnju na kontrolnu tablu na uređaju.

Upozorenja u vezi sa korišćenjem touchmatic kontrole

1. Kontrole reaguju na dodir, tako da nije potrebno da primjenjujete pritisak na njih.

2. Koristite jagodicu, a ne vrh prsta dok koristite uređaj.

Ispravno Pogrešno

3. Postarajte se da kontrole osjetljive na dodir uvjek budu čiste i suve. Čak i tanak sloj vode može da oteža

korišćenje ovih kontrola.

Page 29

KORIŠĆENJE PLOČE ZA KUVANJE

1. Stavite šerpe i tiganje tako da njihove drške ne budu postavljene iznad grejnih zona, da bi se spriječilo zagrijavanje drški.

2. Postavite odgovarajuću količinu hrane u šerpe i tiganje. Na taj način možete da spriječite prelivanje hrane i izbjegnete nepotrebno čišćenje.

3. Nemojte da koristite posude koje su nestabilne i koje se lako mogu prevrnuti na ploči za kuvanje.

4. Nemojte da stavljate prazne šerpe i tiganje na grejne zone dok je plamen uključen.

5. Uvjek isključite grejne zone nakon svake upotrebe.

6. Nemojte stavljati posude koje ne smeju da su u neposrednom dodiru sa toplotom.

7. Nemojte da rukujete grejnim zonama ako šerpe ili tiganji nijesu stavljeni na njih.

8. Nemojte da stavljate poklopce na uključene grejne zone ukoliko nema šerpi i tiganja na njima.

9. Kada želite da stavite šerpu na drugu grejnu zonu, podignite šerpu i stavite je ponovo umjesto da je prevučete.

10. Skinite poklopac posude koju koristite za zagrijavanje ulja.

11. Nemojte da stavljate ulje u količini većoj od jedne trećine tiganja. Nemojte da ostavljate ulje bez nadzora kada se zagrijava. Ekstremno vrelo ulje može da dovede do požara.

12. Koristite šerpe i tiganje isključivo sa mašinski obrađenim dnom. Oštre ivice dovode do ogrebotina na površini.

13. Nemojte da koristite aluminijumske šerpe i tiganje. Aluminijum dovodi do oštećenja površine ploče za kuvanje.

BiH/CG

Prskanje i prelivanje mogu da dovedu do oštećenja površine ploče za kuvanje i požara

Nemojte da koristite ploče sa konveksnim ili konkavnim dnom.

Ako je prečnik šerpe manji od prečnika ploče, doći će do gubitka energije.

Koristite šerpe i tiganje isključivo sa ravnim dnom.

Page 30

BiH/CG

UPUTSTVO ZA ELEKTRONSKU TABLU

Taster za biranje polja za kuvanje dole lijevo

Taster za biranje polja za kuvanje gore lijevo

Taster za biranje polja za kuvanje gore desno

Taster za biranje polja za kuvanje dole desno

Taster plus

Taster minus

Taster za uključivanje i isključivanje

Oznaka na displeju temperature

Page 31

Uključivanje ploče za kuvanje

BiH/CG

NAPOMENA

Slika 1

Slika 2

Uređaj počinje da radi u roku od 1 sekunde nakon što se priključi na električnu mrežu. Sve LED lampice i ekrani svijetle 1 sekundu.

Isključivanje ploče za kuvanje

Uređaj se uključuje pritiskom na taster prikazuje se na svim ekranima. (Pogledajte sl. 1)

Ako je temperatura stakla iznad grejnih zona veća od + 60°C, oznake 0,5 sekundi,

Uređaj se isključuje pritiskom na taster Uređaj možete da isključite pritiskom na taster blokada za zaštitu djece aktivna.

i prikazuju se na odgovarajućim ekranima ( =

= 0,5 sekundi). (Pogledajte sl. 2)

. Oznaka

. (Pogledajte sl. 3)

čak i kada je

Slika 3

UPOZORENJE!

Elektronske komponente ostaju aktivne 20 sekundi. Ako se u ovom periodu ne promijeni jačina, uređaj se automatski prebacuje na „režim isključenja“ uz zvučni signal.

Prikaz preostale toplote

Slika 4

UPOZORENJE!

Displej svakog polja za kuvanje ostaje aktivan usled preostale toplote dok izmjerena temperatura stakla ne padne ispod + 60°C.

Ako oznaka je odgovarajuća grejna zona još uvjek vruća. Ona može da se iskoristi za zagrijavanje male količine hrane. (Pogledajte sl. 4)

Displej preostale toplote ne svijetli i stoga ne upozorava korisnika na toplotu u slučaju nestanka struje.

svijetli na displeju ploče za kuvanje, to znači da

UPOZORENJE!

Page 32

BiH/CG

Uključivanje polja za kuvanje na ploči za kuvanje

Slika 5

Slika 6

Slika 7

UPOZORENJE!

1. Uključite ploču za kuvanje pritiskom na taster (Pogledajte sl. 5)

2. Pritisnite odgovarajući taster za biranje grejne zone. Prikazaće

se oznaka dodira. (Pogledajte sl. 6)

3. Jačina odgovarajuće grejne zone može da se podesi od 1 do

9 korišćenjem tastera ploče za kuvanje. (Pogledajte sl. 7)

Ako je izabrana grejna zona vruća, nakon izbora će se prikazati oznaka oznake

za odgovarajuću grejnu zonu nakon prvog

i ili od do 9 prema opciji

umesto

Funkcija održavanja toplote (opciono)

Funkcija održavanja toplote održava skuvanu hranu toplom na grejnoj zoni za kuvanje. Izabrana grejna zona radi sa manjom snagom u ovoj funkciji. Funkcija održavanja toplote istovremeno predstavlja jačinu grejne zone.

Za aktiviranje funkcije održavanja toplote:

1. Uključite ploču za kuvanje pritiskom na taster

(Pogledajte sl. 8)

Slika 8

Page 33

BiH/CG

2. Pritisnite jednom odgovarajući taster za biranje grejne zone. Oznaka

Slika 9

3. Zatim pritisnite jednom taster za odgovarajuću grejnu zonu. (Pogledajte sl. 10) Time će se aktivirati funkcija održavanja toplote.

Slika 10

prikazuje se nakon prvog dodira. (Pogledajte sl. 9)

Isključivanje polja za kuvanje na ploči za kuvanje

1. Ploču za kuvanje možete da isključite pritiskom na taster . (Pogledajte sl. 11)

Slika 11

. Prikazaće se oznaka

Slika 12

Slika 13

2. Pomoću tastera zonama (Pogledajte sl. 12) Ploča za kuvanje sama se isključuje nakon 20 sekundi.

3. Ako je i nakon 20 sekundi neka grejna zona još uvjek vruća, prikazuje se simbol grejne zone ne spusti ispod +60°C. (Pogledajte sl. 13) Nakon što se isključi ploča za kuvanje, u slučaju da odgovarajuća grejna zona nije vruća, ne prikazuje se nijedna oznaka.

i podesite jačinu na svim grejnim

dok se temperatura odgovarajuće

Page 34

BiH/CG

Funkcija blokade za zaštitu djece (opciono)

Za aktiviranje blokade za zaštitu djece

1. Pritisnite istovremeno taster za biranje prednje grejne zone lijevo ( upozorenja. (Pogledajte sl. 14) Zatim sklonite prste sa kontrolne table ploče za kuvanje.

Slika 14

2. Pritisnite ponovo taster za biranje prednje grejne zone lijevo

). (Pogledajte sl. 15)

(

Slika 15

3. Tada se aktivira blokada za zaštitu djece i prikazuje se oznaka

na svim grejninm zonama kao signalizacija. (Pogledajte sl.

16) Oznake neka grejna zona vruća.

) i taster minus ( ) i čućete kraći signal

i naizmenično se prikazuju u slučaju da je

Slika 16

Za deaktiviranje blokade za zaštitu djece dok se ploča za kuvanje ne isključi

1. Oznaka uključena ploča za kuvanje i aktivirana blokada za zaštitu djece. (Pogledajte sl. 17) Oznake prikazuju u slučaju da je neka grejna zona vruća. Ploču za kuvanje možete da uključite ili isključite samo pomoću tastera

Slika 17

2. Pritisnite istovremeno taster za biranje grejne zone napred lijevo ( čuti kraći signal upozorenja. Zatim sklonite prste sa kontrolne table ploče za kuvanje.

Slika 18

prikazuje se na svim gerjnim zonama kada je

) i taster minus ( ). (Pogledajte sl. 18) Tada ćete

i naizmjenično se

Page 35

BiH/CG

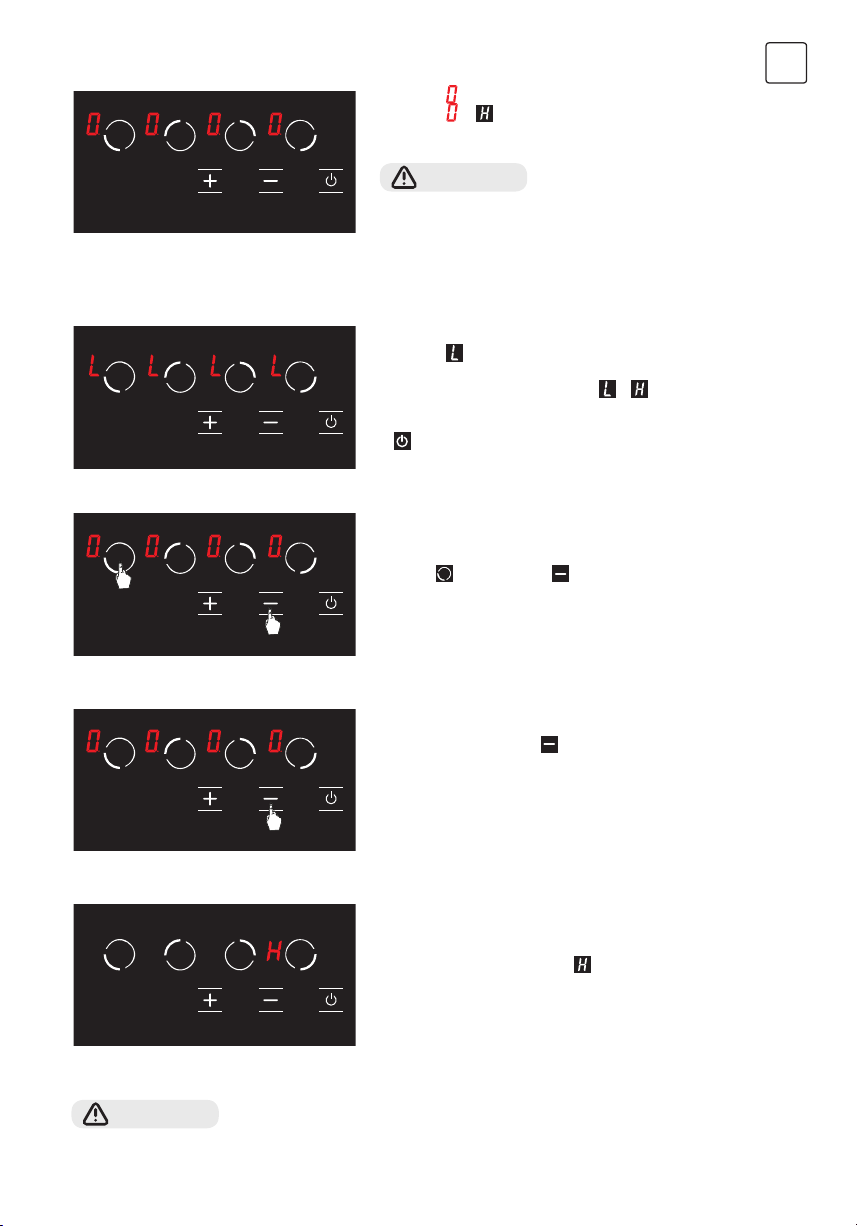

Slika 19

Za potpuno aktiviranje blokade za zaštitu djece

Slika 20

Slika 21

3. Oznaka Oznake

prikazuje se na svim ekranima. (Pogledajte sl. 19) i naizmjenično se prikazuju u slučaju da je

neka grejna zona vruća.

UPOZORENJE!

Blokada za zaštitu djece je deaktivirana dok se ploča za kuvanje ne isključi samo na način koji je naveden u ovom poglavlju. Drugim riječima, blokada za zaštitu djece ponovo se aktivira kada se uređaj sledeći put uključi. Dakle, blokada za zaštitu djece aktivira se svaki put kad se ploča za kuvanje isključi i uključi.

1. Oznaka

prikazuje se na svim grejnim zonama kada je uključena ploča za kuvanje i aktivirana blokada za zaštitu djece. (Pogledajte sl. 20) Oznake

i naizmjenično se prikazuju u slučaju da je neka grejna zona vruća. Ploču za kuvanje možete da uključite ili isključite samo pomoću tastera

2. Pritisnite istovremeno taster za biranje grejne zone napred lijevo (

) i taster minus ( ). (Pogledajte sl. 21) Tada ćete čuti kraći signal upozorenja. Zatim sklonite prste sa kontrolne table ploče za kuvanje.

Slika 22

Slika 23

UPOZORENJE!

3. Ponovo pritisnite taster

(Pogledajte sl. 22). ). To je potrebno odmah nakon 2. koraka. Blokada za zaštitu djece se trajno deaktivira. Drugim riječima, blokada za zaštitu djece će i dalje biti deaktivirana, čak i kada se uređaj ponovo isključi i uključi.

4. Uređaj se prebacuje u režim pripravnosti nakon ovih postupaka. Međutim, oznaka je grejna zona vruća, čak i ako je uređaj prebačen u režim pripravnosti. (Pogledajte sl. 23)

Blokada za zaštitu djece se deaktivira u slučaju nestanka struje.

će se prikazati u slučaju da

Page 36

BiH/CG

Kodovi grešaka i preporuke za otklanjanje

Kodovi grešaka, njihovi mogući uzroci i preporuke za otklanjanje navedeni su u tabeli u nastavku.

UPOZORENJE!

Kod greške Opis greške Mogući uzrok greške Otklanjanje greške

ER 03 i

neprekidni

zvučni signal

ER 20 Programska greška. ^ C greška. Zamijeniti elektronsku tablu.

ER 21 Prekomjerna temperatura.

ER 22

ER 31

ER 36 Greška senzora temperature.

ER 40

ER 47

U 400 Pogrešno povezivanje.

UPOZORENJE!

Tabela u nastavku odnosi se na sve modele.

Konstantno korišćenje tastera: kontrolna jedinica je prekinuta nakon 10 sekundi.

Greška testiranja tastera. Kontrolna jedinica se isključuje nakon 3,5 – 7,5 sekundi.

Podaci konﬁguracije su pogrešni.

Napon napajanja je prenizak za uključivanje uređaja.

Greška „u komunikaciji” između konﬁguracije elektronske table i grejnih zona.

Ako se uređaj predugo koristi na maksimalnom nivou, može automatski da se isključi. Ovo je uobičajena mjera za bezbjednost uređaja.

Voda ili kuhinjski pribor na staklu kontrolne jedinice.

Ambijentalna temperatura je za elektroniku suviše visoka.

Kratak spoj ili greška u detekciji tastera.

---

Kratak spoj ili se elektronska tabla isključuje.

Primarni PTC je suviše vruć.

Nema komunikacije ili pogrešna komunikacija.

Kontrolna jedinica je pogrešno povezana.

Očistiti radnu površinu ploče za kuvanje.

Sačekati da se površina za kuvanje ohladi. Provjeriti kontrolu temperature na kontrolnoj jedinici.

Zamijeniti elektronsku tablu.

Potrebna je nova konﬁguracija.

Zamijeniti elektronsku tablu.

Isključiti ploču za kuvanje iz struje.

Provjerite da li je kabl za priključivanje pravilno i funkcionalno povezan.

Pravilno povežite ploču za kuvanje na mrežni napon.

Page 37

ODRŽAVANJE I ČIŠĆENJE

Prije nego što započnete održavanje ili čišćenje, prvo isključite utikač za struju i ventil za gas. Ako je ploča za kuvanje vruća, sačekajte da se ohladi.

1. Da bi vaša ploča za kuvanje imala dug i ekonomičan radni vijek, redovno je treba održavati i čistiti.

2. Nemojte čistiti ploču za kuvanje grubim predmetima, kao što su oštra četka, žica za čišćenje ili nož. Nemojte koristiti abrazive, materijale koji grebu, kisjeline ili deterdžent.

3. Nakon brisanja djelova ploče za kuvanje krpom sa sapunicom, isperite je i obrišite mekom krpom.

4. Očistite staklene površine posebnim materijalom za čišćenje stakla. Zbog toga što ljušćenje staklenih površina dovodi do loma, dok ih čistite, nemojte da koristite abrazivna sredstva za čišćenje ili oštre metalne alate za guljenje.

5. Nemojte čistiti ploču za kuvanje paročistačima.

6. Tokom čišćenja ploče za kuvanje nikada nemojte da koristite zapaljive materijale, kao što su kisjelina, razređivač i gas.

7. Nemojte prati plastične ili aluminijumske djelove ploče za kuvanje u mašini za pranje posuđa.

8. Odmah očistite sirće, limun, so, koka-kolu i slične kisjele i alkalne supstance koje prospete na ploču za kuvanje.

9. Vremenom, dugmad ploče za kuvanje se blokiraju i u tom slučaju dugmad je potrebno zamijeniti. Zamjenu treba da obavi ovlašćeni servis.

PROBLEMI I PREDLOZI REŠENJA

Probleme sa kojima se možete sresti možete da riješite provjerom sledećih stavki prije pozivanja tehničkog servisa.

Ako radna ploča ne funkcioniše:

1. Provjerite da li je kabl za napajanje ploče za kuvanje priključen.

2. Ispitajte na bezbjedan način da li je struja prisutna u mreži.

3. Provjerite osigurače.

4. Provjerite da li je oštećenje prisutno na kablu za napajanje.

BiH/CG

PRAVILA RUKOVANJA

1. Premještanje i transport vršite u originalnoj kutiji.

2. Budite veoma pažljivi prilikom utovara/istovara uređaja i rukovanja.

3. Provjerite da li je ambalaža čvrsto zatvorena tokom rukovanja i transporta.

4. Zaštitite ambalažu od spoljašnjih faktora (kao što su vlaga, voda itd.) koji je mogu oštetiti.

5. Vodite računa da se uređaj ne ošteti udarcima, padovima, kapima vode itd. tokom rukovanja i transporta, i vodite računa da ga ne polomite ili deformišete tokom rada.

Page 38

BiH/CG

EKOLOŠKO ODLAGANJE

Odložite na ekološki način. Ovaj uređaj je označen u skladu sa evropskom Direktivom 2012/19/EU o upotrebi električnih i elektronskih uređaja (otpadna električna i elektronska oprema – WEEE). Smjernice određuju okvirni rad za povratak i recikliranje korišćenih uređaja na način primjenjiv u celoj EU.

INFORMACIJE O AMBALAŽI

Ambalaža proizvoda je napravljena od sekundarnih sirovina u skladu sa našim nacionalnim propisima za zaštitu životne sredine. Ne bacajte ambalažu zajedno sa kućnim ili drugim otpadom. Odnesite je do sabirnih centara za ambalažu koje su odredile lokalne vlasti.

Page 39

Spoštovani uporabnik,

priporočamo, da pred uporabo izdelka natančno preberete priročnik in ga imate vedno pri roki.

OPOMBA

Ta uporabniški priročnik je pripravljen za več modelov. Nekaterih funkcij, ki so v njem navedene, morda v vašem aparatu ni.

Vsi naši aparati so namenjeni le uporabi v gospodinjstvih in ne komercialni uporabi. Izdelki, označeni z (*), so izbirna možnost.

Skladno s predpisi o odpadni električni in elektronski opremi (OEEO).

POMEMBNA OPOZORILA

SLO

1. Nameščanje in popravila mora vedno izvajati „POOBLAŠČENI SERVIS“. Proizvajalec ne odgovarja za dela, ki jih izvedejo nepooblaščene osebe.

2. Natančno preberite ta navodila za delo. Le na ta način lahko aparat uporabljate varno in pravilno.

3. Kuhalno ploščo morate uporabljati v skladu z navodili za delo.

4. Med delovanjem naj v bližini ne bo otrok, mlajših od 8 let, in hišnih ljubljenčkov.

5. OPOZORILO: Nevarnost požara; na kuhalno

površino ne odlagajte nobenih pripomočkov.

6. OPOZORILO: Aparat in deli aparata, ki so dostopni, so med delovanjem vroči.

7. Pogoji nastavitve aparata so označeni na nalepki (ali na tablici s podatki).

8. Pri uporabi žara so deli, ki so dostopni, lahko vroči. Majhni otroci naj se ne približujejo aparatu.

9. OPOZORILO: Ta aparat je namenjen samo za

kuhanje/pečenje. Ni ga dovoljeno uporabljati v druge namene, na primer za ogrevanje prostora.

10. Aparata ne čistite s parnimi čistilniki.

11. Požara NIKOLI ne skušajte gasiti z vodo. Najprej izklopite električni tokokrog aparata in nato pokrijte ogenj s pokrovom ali odejo.

12. Otroci, mlajši od 8 let, se brez nenehnega nadzora aparatu ne smejo približevati.

13. Pazite, da se ne dotaknete grelnih elementov.

14. POZOR: Postopek pečenja je treba nadzorovati.

Postopek pečenja je treba vedno nadzorovati.

15. Aparat ni primeren za uporabo skupaj z zunanjim časovnikom ali ločenim sistemom daljinskega upravljanja.

16. Ta aparat lahko uporabljajo otroci, starejši od 8 let, osebe z zmanjšanimi telesnimi, slušnimi ali duševnimi sposobnostmi in osebe brez izkušenj ali

znanja, če so pod nadzorom ali če so obveščeni o nevarnostih.

17. Ta aparat je zasnovan samo za uporabo v gospodinjstvu.

18. Otroci se z aparatom ne smejo igrati. Otroci ne smejo čistiti in vzdrževati aparata, razen če so stari 8 in več let ter so pod nadzorom odraslih.

19. Otroci, mlajši od 8 let, naj ne bodo v bližini aparata in njegovega napajalnega kabla.

20. Preden aparat uporabite, iz njegove bližine odstranite vse zavese, til, papir ali kateri koli drug vnetljivi (gorljivi) material. Gorljivega ali vnetljivega materiala ne postavljajte na aparat ali vanj.

21. Kanali za prezračevanje naj bodo odprti.

22. Zaprtih konzerv in steklenih kozarcev ne segrevajte. Zaradi pritiska lahko kozarci eksplodirajo.

23. Če jemljete zdravila in/ali ste pod vplivom alkohola, kar lahko vpliva na vašo zmožnost presoje, izdelka ne uporabljajte.

24. Po vsaki uporabi preverite, ali je enota izklopljena.

25. Pri uporabi alkohola v živilih bodite previdni. Alkohol pri visokih temperaturah izhlapeva in se lahko vname; če pride v stik z vročimi površinami, to lahko povzroči požar.

26. Če je aparat okvarjen ali vidno poškodovan, ga ne uporabljajte.

27. Na aparat ne postavljajte predmetov, ki jih lahko dosežejo otroci.

28. Materiali za embalažo so otrokom nevarni. Poskrbite, da materiali za embalažo nikoli ne bodo v bližini otrok.

29. Med kakršnimi koli gradbenimi deli doma je mogoče napajanje kuhalne plošče izklopiti. Po koncu del mora ponovni priklop kuhalne plošče opraviti pooblaščeni servis.

30. Na površino aparata ne postavljajte kovinskega pribora, kot so noži, vilice in žlice, saj se bo segrel.

Page 40

SLO

31. Da se aparat ne pregreje, ga ne smete namestiti za okrasno oblogo.

32. Preden odstranite varovala, aparat izklopite. Po čiščenju namestite varovala v skladu z navodili.

33. Točko za pritrditev kabla je treba zavarovati.

34. POZOR: Če se steklo štedilnika razbije, takoj

izklopite vse grelne elemente in aparat izklopite iz napajanja; ne dotikajte se površine aparata in aparata ne uporabljajte.

Varnost v zvezi z elektriko

1. Napravo priključite v ozemljeno vtičnico, zavarovano z varovalko, ki je skladna z vrednostmi v preglednici tehničnih speciﬁkacij.

2. Opremo za ozemljitev naj namesti pooblaščeni električar. Naše podjetje ni odgovorno za škodo, ki bi nastala zaradi uporabe izdelka, ki ni ozemljen v skladu z lokalnimi predpisi.

3. OPOZORILO: Če je površina počena, aparat

izklopite, da preprečite električni udar.

4. Aparata nikoli ne čistite tako, da bi po njem pršili ali zlivali vodo. Obstaja tveganje smrti zaradi elektrike.

5. Vtiča ne prijemajte z vlažnimi rokami. Pri izklopu vtiča ne vlecite, ampak ga vedno držite.

6. Enoto med namestitvijo, vzdrževanjem, čiščenjem in popravilom vedno izklopite.

7. Da preprečite iskrenje, poskrbite, da bo vtič trdno vstavljen v stensko vtičnico.

8. Če je napajalni kabel (kabel z vtičem) poškodovan, ga mora proizvajalec ali njegov servisni zastopnik ali pa enakovredno usposobljeno osebje zamenjati, da prepreči nevarno situacijo.

9. Ne uporabljajte odrezanih ali poškodovanih kablov ali pa podaljškov kablov, ki niso originalni.

10. Za čiščenje ne uporabljajte parnih čistilnikov, sicer

35. Uporabnik ne sme sam popravljati kuhalne plošče.

36. Če uporabnik med kuhanjem ne izklopi kuhalne plošče, se lahko dotakne vročih površin, zaradi česar se pojavijo opekline.

37. Če so na kuhalno ploščo postavljeni težji lonci, se lahko prevrnejo. Lahko pride do telesnih poškodb.

38. Po namestitvi poskrbite za odklop naprave z vtičem, ki je dostopen, ali pa s stikalom v ﬁksnem ožičenju.

lahko pride do električnega udara.

11. Poskrbite, da v vtičnici, v katero je nameščen vtič izdelka, ne bo tekočine ali vlage.

12. Pri namestitvi je potrebno večpolno stikalo za odklop napajanja. V skladu z gradbenim zakonom je treba za odklop od napajanja poskrbeti s stikalom ali vgrajeno varovalko na ﬁksnem napajanju.

13. Napajalni kabel (kabel z vtičem) se ne sme dotikati vročih delov aparata.

14. Enoto med namestitvijo, vzdrževanjem, čiščenjem in popravilom vedno izklopite.

15. Aparat je opremljen z napajalnim kablom tipa Y.

16. Treba je namestiti odklopnike tokokroga kuhalne plošče, tako da jih končni uporabnik po namestitvi kuhalne plošče lahko doseže.

17. Fiksni priključki morajo biti priključeni na napajanje, pri katerem je omogočen odklop z večpolnim stikalom. Pri aparatih s kategorijo prenapetostne zaščite III mora biti odklopnik priključen na ﬁksno napajanje v skladu z oznakami na ožičenju.

18. Stikal za vžig ne odstranjujte z aparata. Sicer boste omogočili dostop do nezaščitenih električnih kablov. S tem lahko pride do električnega udara.

Načini za zaščito steklokeramične kuhalne površine

Steklokeramična kuhalna površina je do določene mere nezlomljiva in odporna na praske. Da preprečite morebitne poškodbe, pa vseeno upoštevajte naslednje:

1. Na vroče kuhalne plošče nikoli ne zlivajte hladne vode.

2. Na steklokeramično kuhalno ploščo ne stopajte.

3. Odločilen je lahko nenaden pritisk, kot je, na primer, udarec solnice, ki pade. Zato takih predmetov ne postavljajte nad kuhalne plošče.

4. Po vsaki uporabi se prepričajte, da so dno lonca in kuhalne površine čisti in suhi.

5. Na površinah kuhalne plošče ne lupite zelenjave. Delčki peska, ki padajo z nje, lahko opraskajo steklokeramično ploščo.

6. V pečico ne postavljajte vnetljivih snovi, kot je karton ali plastika. Predmeti iz materialov, kot so kositer, cink ali aluminij (ter aluminijaste folije ali prazne posode za kavo) se na vročih kuhalnih površinah lahko stalijo in jih s tem poškodujejo.

7. Poskrbite, da sladka hrana ali sadni sokovi ne bodo v stiku z vročimi kuhalnimi območji. Na steklokeramični površini lahko pustijo madeže.

Page 41

Predvidena uporaba

1. Ta izdelek je zasnovan za uporabo v gospodinjstvu. Komercialna uporaba aparata ni dovoljena.

2. Ta aparat je dovoljeno uporabljati le za kuhanje/ pečenje. Ni ga dovoljeno uporabljati v druge namene, na primer za ogrevanje prostora.

Električni priključek

1. Nastavitev pogojev tega aparata je opisana na nalepki ali tablici s podatki.

2. Aparat morate priključiti na varovalko, primerno za električno moč. Priporočamo, da namestitev po potrebi izvede pooblaščeni servis.

3. Aparat je zasnovan za električno napajanje napetosti 220–240 V AC/380–415 V 3N AC s frekvenco 50/60 Hz.

4. Če so vrednosti omrežnega napajanja drugačne, se obrnite na pooblaščeni servis.

5. Električni priključki aparata morajo biti priključeni le na varovalke s primerno ožičenim sistemom ozemljitve. Če na mestu, kjer bo nameščen aparat, ni primerne varovalke, se takoj obrnite na pooblaščeni servis. Proizvodno podjetje nikakor ni odgovorno za škodo, ki bi nastala zaradi varovalk, ki so brez ozemljitve in so priključene na napravo.

SLO

3. Proizvajalec ne prevzema nobene odgovornosti za kakršno koli škodo zaradi nepravilne uporabe ali napačnega rokovanja.

4. Življenjska doba izdelka, ki ste ga kupili, znaša 10 let. V tem obdobju proizvajalec zagotavlja nadomestne dele, ki so potrebni za delovanje tega izdelka, kot je opredeljen.

6. Vtič aparata mora biti zlahka dostopen in blizu varovalke, katere ozemljitev je izvedena brez podaljška.

7. Preprečite stik napajalnega kabla aparata z vročimi območji. Na enak način poskrbite, da ne bo blizu ostrih robov in kotov.

8. Če je napajalni kabel poškodovan, ga mora proizvajalec ali njegov servisni zastopnik ali pa enakovredno usposobljeno osebje zamenjati, da prepreči nevarno situacijo.

9. Zaradi napačnega priklopa elektrike se aparat lahko poškoduje. V tem primeru za aparat ne bo več veljala garancija. Aparat mora na elektriko priklopiti pooblaščeni servis.

Shema priklopa na elektriko

Aparat naj na elektriko priključi pooblaščena oseba v skladu z naslednjo shemo.

Nevtralni vodnik

Živa

faza

Ozemljitev

Nevtralni vodnik

Ozemljitev

Nevtralni vodnik

Ozemljitev

Page 42

SLO

PREDSTAVITEV APARATA

1. Položaji grelcev

2. Steklena ali kovinska površina

3. Kontrolna stikala

4. Grelna plošča (145 mm ali 180 mm)*

5. Keramični grelec (180 mm ali 140 mm)*

6. Dvojni keramični grelec (120 mm/180 mm ali 220 mm/300 mm)*

7. Ovalni dvojni keramični grelec (140 mm/250 mm)*

Page 43

Tehnične lastnosti

Električno kuhalno ploščo lahko uporabljate tako, da obrnete gumb na nadzorni plošči, ki ga želite uporabiti, na želeno raven. Moči kuhalne plošče glede na ravni so podane v naslednji preglednici.

Speciﬁkacije Raven 1 Raven 2 Raven 3 Raven 4 Raven 5 Raven 6

Grelna plošča 80 mm 200 W 250 W 450 W --- --- ---

Grelna plošča 145 mm 250 W 750 W 1000 W --- --- ---

Grelna plošča 180 mm 500 W 750 W 1500 W --- --- ---

Hitra grelna plošča 145 mm 500 W 1000 W 1500 W --- --- ---

Hitra grelna plošča 180 mm 850 W 1150 W 2000 W --- --- ---

Grelna plošča 145 mm 95 W 155 W 250 W 400 W 750 W 1000 W

Grelna plošča 180 mm 115 W 175 W 250 W 600 W 850 W 1500 W

Hitra grelna plošča 145 mm 135 W 165 W 250 W 500 W 750 W 1500 W

Hitra grelna plošča 180 mm 175 W 220 W 300 W 850 W 1150 W 2000 W

Keramični grelec 180 mm 1800 W

Keramični grelec 140 mm 1200 W

Keramični grelec 140/250 mm 1800 W

Keramični grelec 120/180 mm 1700 W

Keramični grelec 220/300 mm 2400 W

Napajalna napetost 220-240 V AC / 380-415 V 3N AC 50/60 Hz.

OPOZORILO!

SLO

• Pri prilagajanju, ki ga bo izvedel pooblaščeni servis, je treba upoštevati to preglednico. Proizvajalec ne odgovarja za nobene težave, ki bi nastale zaradi morebitne napačne prilagoditve.

• Zaradi izboljšanja kakovosti izdelka se tehnične speciﬁkacije lahko spremenijo brez predhodnega opozorila.

• Vrednosti, ki so priložene aparatu ali pa so v dokumentih, ki so mu priloženi, so laboratorijski odčitki v skladu z ustreznimi standardi. Te vrednosti so lahko drugačne, odvisno od uporabe in pogojev okolja.

NAMESTITEV KUHALNE PLOŠČE

Preverite pravilnost električne napeljave, da boste lahko pri aparatu vzpostavili delovno stanje. Če električna napeljava ni primerna, pokličite električarja in vodoinstalaterja, da uredita napeljavo, kot je to potrebno. Proizvajalec ne odgovarja za škodo, nastalo zaradi del, ki jih izvedejo nepooblaščene osebe.

OPOZORILO!

• Za pripravo mesta, kamor bo nameščen izdelek, in za pripravo električne napeljave je odgovoren kupec.

• Med namestitvijo izdelka je treba upoštevati pravila v lokalnih standardih za električne napeljave.

• Preden aparat namestite, preverite, ali je kakor koli poškodovan. Če je poškodovan, ga ne nameščajte. Poškodovan izdelek predstavlja tveganje za vašo varnost.

Page 44

SLO

Pravilno mesto za namestitev

Izdelek je zasnovan skladno s kuhinjskimi pulti, ki so dobavljeni s trga. Med izdelkom ter kuhinjskimi stenami in pohištvom je treba pustiti varnostno razdaljo. Če bo nad aparatom nameščena napa/aspirator, upoštevajte priporočila proizvajalca nape/aspiratorja glede višine sestava. (Znašati mora najmanj 65 cm.) Odprtina, v katero bo nameščena kuhalna plošča na pultu, mora biti izrezana v skladu z merami za namestitev kuhalne plošče. Izdelek je treba namestiti skladno s pravili, navedenimi v lokalnih standardih v zvezi z elektriko.

Namestitev

1. Obrnite kuhalno ploščo z zgornjo stranjo navzdol in jo postavite na gladko površino.

2. Da med kuhalno ploščo in pult ne bodo zašli tujki, nanesite pasto, ki je v paketu, ob straneh spodnjega varovala pulta. V kotih nanesite pasto v krožnih slojih in jih nanašajte večkrat, da zapolnite vrzeli v kotih.

3. Kuhalno ploščo znova obrnite, jo poravnajte s pultom in jo namestite nanj.

4. Na pult jo pritrdite s priloženimi sponko in vijaki.

Shema namestitve

Wick

Page 45

5. Če je izdelek montiran na predal in če se je mogoče dotakniti njegove spodnje strani, je treba ta del ločiti z leseno polico.

6. Pri montaži kuhalne plošče na omarico, kot je prikazano na zgornji sliki, je treba zaradi ločitve omarice in kuhalne plošče montirati polico. Če je montirana na vgradno pečico, ni potrebe po tem.

7. Če bo kuhalna plošča nameščena ob desni ali levi steni, mora najmanjša razdalja med steno in kuhalno ploščo znašati 50 mm.

Mere izreza pulta

Pri namestitvi in prilagajanju velikosti izreza pulta bodite pozorni na spodnje risbe in mere.

SLO

Page 46

SLO

NADZORNA PLOŠČA

Vizualni prikaz električnega grelca (grelne plošče) na kuhalni plošči

1. Električni grelec (grelna plošča) 180 mm

2. Električni grelec (grelna plošča) 145 mm

3. Električni grelec (grelna plošča) 180 mm

4. Električni grelec (grelna plošča) 145 mm

OPOZORILO!

Zgornja nadzorna plošča je namenjena le prikazu. Upoštevajte nadzorno ploščo na vaši napravi.

Opozorila glede uporabe kontrolnikov Touchmatic

1. Kontrolniki se odzivajo na dotik, zato vam ni treba pritiskati nanje.

2. Pri dotiku ne uporabljajte konice prsta, ampak blazinico.

Pravilno Napačno

3. Poskrbite, da bodo kontrolniki na dotik vedno čisti in suhi. Krmilniki na dotik slabo delujejo že pri tanki plasti

vode na kuhalni plošči.

Page 47

UPORABA KUHALNE PLOŠČE

1. Lonce in ponve postavite tako, da njihovi ročaji ne bodo nad kuhalnimi ploščami in se tako ne bodo segrevali.

2. Količina hrane v loncih in ponvah naj bo primerna. Tako lahko preprečite polivanje obrokov in se izognete nepotrebnemu čiščenju.

3. Ne uporabljajte posod, ki niso stabilne in se zlahka prevrnejo prek kuhalne plošče.

4. Na kuhalne plošče z gorečim plamenom ne postavljajte praznih loncev in ponev.

5. Kuhalne plošče po vsaki uporabi izklopite.

6. Na aparat ne postavljajte posod, na katere lahko vpliva toplota.

7. Če na kuhalnih ploščah ni loncev in ponev, jih ne uporabljajte.

8. Pokrovov loncev in ponev ne postavljajte na kuhalne plošče.

9. Če želite lonec prestaviti na drugo kuhalno ploščo, ga ne potiskajte, ampak ga dvignite in prestavite.

10. Pokrov posode, v kateri segrevate olje, naj bo odprt.

11. V ponev nalijte samo toliko olja, da je napolnjena največ ena tretjina ponve. Med segrevanje olja bodite nenehno zraven. Zelo vroče olje lahko povzroči požar.

12. Uporabljajte le lonce in ponve s strojno obdelanim dnom. Ostri robovi lahko opraskajo površino.

13. Ne uporabljajte aluminijastih loncev in ponev. Zaradi aluminija se površina kuhalne plošče lahko poškoduje.

SLO

Zaradi pljuskov in prelivanja se lahko površina kuhalne plošče poškoduje, lahko pa pride tudi do požara.

Ne uporabljajte posod s konveksnim ali konkavnim dnom.

Če je premer lonca manjši od premera kuhalne plošče, se energija izgublja.

Uporabljajte le lonce in ponve z ravnim dnom.

Page 48

SLO

NAVODILA ZA ELEKTRONSKO PLOŠČO

Tipka za izbiro spodnjega levega kuhalnega območja

Tipka za izbiro zgornjega levega kuhalnega območja

Tipka za izbiro zgornjega desnega kuhalnega območja

Tipka za izbiro spodnjega desnega kuhalnega območja

Tipka plus

Tipka minus

Tipka za vklop/izklop

Ikona za prikaz temperature

Page 49

Vklop kuhalne plošče

SLO

OPOMBA

Slika 1

Slika 2

Enota preide v delovno stanje eno sekundo po priklopu na omrežje. Vse lučke LED in zasloni za eno sekundo zasvetijo.

Izklop kuhalne plošče

Enoto vklopite s pritiskom tipke prikazana ikona

Če je temperatura stekla na kuhalni plošči višja od +60 °C, se na ustreznem zaslonu zapovrstjo prikažeta ikoni sekunde,

Enoto izklopite s pritiskom tipke izklopite s tipko

. (Glejte sliko 1.)

= 0,5 sekunde) (glejte sliko 2.)

, tudi če je aktiviran zaklep za zaščito otrok.

. Na vseh zaslonih je

in . ( = 0,5

. (Glejte sliko 3.) Enoto lahko

Slika 3

OPOZORILO!

Elektronski sestavni deli ostanejo aktivni 20 sekund. Če se v tem času jakost ne spremeni, enota samodejno preklopi v „izklopljeni način“ in pri tem odda opozorilni zvok.

Prikaz preostale toplote

Slika 4

OPOZORILO!

Prikaz preostale toplote posameznega kuhalnega območja ostane aktiven, dokler izmerjena temperatura stekla ne pade pod +60 °C.

Če je na zaslonu kuhalne plošče osvetljena ikona ustrezna grelna plošča še vedno vroča. Uporabite jo lahko za segrevanje majhne količine živil. (Glejte sliko 4.)

OPOZORILO!

Prikaz preostale toplote ni osvetljen, zato uporabnik pri izpadu napajanja ni opozorjen glede toplote.

, je

Page 50

SLO

Vklop kuhalnih območij na kuhalni plošči

S pritiskom gumba vklopite kuhalno ploščo. (Glejte sliko 5.)

Slika 5

2. Pritisnite izbirno tipko ustrezne grelne plošče Po prvem dotiku bo prikazana ikona sliko 6.)

Slika 6

3. Jakost kuhanja ustrezne grelne plošče je mogoče s tipkama

in nastaviti od 1 do 9 ali od do 9, odvisno od

možnosti kuhalne plošče. (Glejte sliko 7.)

za ustrezno grelno ploščo. (Glejte

Slika 7

OPOZORILO!

Če je izbrana grelna plošča vroča, se bo potem, ko boste izbrali možnost, prikazala ikona

namesto ikone .

Funkcija ohranjanja toplote (izbirno)

S funkcijo ohranjanja toplote bo kuhana hrana, ki jo boste postavili na kuhalno območje, ostala topla. Pri tej funkciji izbrana grelna plošča deluje z nižjo močjo. Funkcija ohranjanja toplote je hkrati tudi jakost kuhanja.

Aktiviranje funkcije ohranjanja toplote

S pritiskom gumba vklopite kuhalno ploščo. (Glejte sliko 8.)

Slika 8

Page 51

SLO

2. Enkrat pritisnite izbirno tipko ustrezne grelne plošče Po prvem dotiku bo prikazana ikona

Slika 9

3. Nato enkrat pritisnite tipko

Slika 10

na ustrezni grelni plošči. (Glejte sliko 10.) S tem je

ikona aktivirana funkcija ohranjanja toplote.

Izklop kuhalnih območij na kuhalni plošči

1. S pritiskom gumba izklopite kuhalno ploščo. (Glejte sliko 11.)

Slika 11

. (Glejte sliko 9.)

. Pri tem pritisku bo prikazana

Slika 12

Slika 13

2. S tipkama ploščah na samodejno izklopila po 20 sekundah.

3. Če je po 20 sekundah katera koli grelna plošča še vroča, je prikazan simbol manjša od +60 °C. (Glejte sliko 13.) Če ustrezna grelna plošča ni vroča, se po izklopu kuhalne plošče ne prikaže nobena ikona.

in nastavite temperaturo na vseh grelnih . (Glejte sliko 12.) Kuhalna plošča se bo

, dokler temperatura grelne plošče ni

Page 52

SLO

Funkcija zaklepa za zaščito otrok (izbirna)

Aktiviranje funkcije zaklepa za zaščito otrok

1. Hkrati pritisnite izbirno tipko sprednje leve grelne plošče (

) in tipko minus ( ) ; v tem trenutku boste zaslišali kratek opozorilni signal. (Glejte sliko 14.) Nato prste umaknite z nadzorne plošče na kuhalni plošči.

Slika 14

2. Znova pritisnite izbirno tipko sprednje leve grelne plošče ). (Glejte sliko 15.)

(

Slika 15

3. V tem trenutku je aktiviran zaklep za zaščito otrok in na vseh

grelnih ploščah je prikazana ikona (Glejte sliko 16.) Če je katera koli grelna plošča vroča, se izmenično prikazujeta ikoni

Slika 16

Deaktiviranje zaklepa za zaščito otrok, dokler kuhalna plošča ni izklopljena

1. Ko je kuhalna plošča vklopljena in je aktiviran zaklep za

zaščito otrok, je na vseh zaslonih prikazana ikona sliko 17.) Če je katera koli grelna plošča vroča, se izmenično prikazujeta ikoni s tipko

Slika 17

2. Hkrati pritisnite izbirno tipko sprednje leve grelne plošče

( ) in tipko minus ( ). (Glejte sliko 18.) V tem trenutku boste zaslišali kratek opozorilni signal. Nato prste umaknite z nadzorne plošče na kuhalni plošči.

Slika 18

in . Kuhalno ploščo lahko izklopite le

, ki kaže to stanje.

in .

. (Glejte

Page 53

SLO

3. Na vseh zaslonih je prikazana ikona katera koli grelna plošča vroča, se izmenično prikazujeta ikoni

Dokler kuhalna plošča ni izklopljena, je zaklep za zaščito otrok deaktiviran le s koraki, navedenimi v tem razdelku. Z drugimi

Slika 19

Popolno aktiviranje funkcije zaklepa za zaščito otrok

Slika 20

Slika 21

besedami: zaklep za zaščito otrok bo znova aktiviran, ko bo enota izklopljena in znova vklopljena. Tako bo zaklep za zaščito otrok aktiviran vsakič, ko bo enota izklopljena in vklopljena.

1. Ko je kuhalna plošča vklopljena in je aktiviran zaklep za zaščito otrok, je na vseh zaslonih prikazana ikona sliko 20.) Če je katera koli grelna plošča vroča, se izmenično prikazujeta ikoni s tipko

2. Hkrati pritisnite izbirno tipko sprednje leve grelne plošče ( boste zaslišali kratek opozorilni signal. Nato prste umaknite z nadzorne plošče na kuhalni plošči.

. (Glejte sliko 19.) Če je

in .

OPOZORILO!

. (Glejte

in . Kuhalno ploščo lahko izklopite le

) in tipko minus ( ). (Glejte sliko 21.) V tem trenutku

Slika 22

Slika 23

OPOZORILO!

3. Znova pritisnite tipko takoj po drugem koraku. Zaklep za zaščito otrok je trajno deaktiviran. Z drugimi besedami: zaklep za zaščito otrok bo še naprej deaktiviran, tudi če bo enota izklopljena in znova vklopljena.

4. Po teh postopkih enota preklopi v način pripravljenosti. Če pa bo grelna plošča vroča, se bo prikazala ikona enota preklopila v način pripravljenosti. (Glejte sliko 23.)

Pri izpadu napajanja bo zaklep za zaščito otrok deaktiviran.

. (Glejte sliko 22.) To morate izvesti

, tudi če bo

Page 54

SLO

Kode napak in priporočila za rešitve

V spodnji preglednici so navedeni kode napak, verjetni vzroki zanje in priporočila za rešitve.

OPOZORILO!

Koda napake Opis napake Verjetni vzrok napake Odstranjevanje napake

ER 03 in

neprekinjeni

opozorilni

zvok

ER 20 Programska napaka. Napaka ^ C.

ER 21 Previsoka temperatura.

ER 22

ER 31

ER 36

ER 40

ER 47

U 400 Nepravilna povezava.

Spodnja preglednica velja za vse modele.

Neprekinjena uporaba gumbov; delovanje nadzorne enote je po 10 sekundah prekinjeno.

Napaka preverjanja tipke. Nadzorna enota se po 3,5–7,5 sekunde izklopi.

Konﬁguracijski podatki niso pravilni.

Napaka senzorja temperature.

Napajalna napetost je prenizka za vklop aparata.

Napaka komunikacije med konﬁguracijo elektronske plošče in grelci.

Na steklu na nadzorni enoti je voda ali kuhinjski pribor.

Temperatura okolja je previsoka za delovanje elektronike.

Kratek stik ali napaka pri zaznavanju tipk.

---

Kratek stik ali izklop elektronske plošče.

Primarni PTC je prevroč.

Ni komunikacije ali pa je napačna.

Nadzorna enota je nepravilno priključena.

Očistite delovno površino kuhalne plošče.

Zamenjajte elektronsko ploščo.

Počakajte, da se površina za kuhanje ohladi. Preverite nadzor temperature na nadzorni plošči.

Zamenjajte elektronsko ploščo.

Zahtevana je nova konﬁguracija.

Zamenjajte elektronsko ploščo.

Odklopite kuhalno ploščo s sistema napajanja.

Poskrbite, da bo priključni kabel pravilno in funkcionalno priklopljen.

Priključite kuhalno ploščo na pravilno omrežno napetost.

OPOZORILO!

Če aparat predolgo deluje pri največji jakosti, se lahko samodejno izklopi. To je običajni ukrep za varnost naprave.

Page 55

VZDRŽEVANJE IN ČIŠČENJE

Pred začetkom vzdrževanja ali čiščenja najprej odklopite vtič, prek katerega je kuhalni plošči dovajana elektrika, in izklopite plinski ventil. Če je kuhalna plošča vroča, počakajte, da se ohladi.

1. Kuhalno ploščo je treba redno čistiti in vzdrževati, da bo njena življenjska doba kuhalne plošče dolga in učinkovita.

2. Kuhalne plošče ne čistite s pripomočki, ki puščajo praske, kot so krtača iz ščetin, železna volna ali nož. Ne uporabljajte abrazivnih, praskajočih ali kislih snovi ali detergentov.

3. Ko dele kuhalne plošče obrišete s krpo, namočeno v milnico, krpo izperite in nato dele kuhalne plošče izperite z mehko krpo.

4. Steklene površine čistite s posebnimi sredstvi za čiščenje stekla. Ker steklo zaradi praskanja lahko poči, med čiščenjem steklenih površin ne uporabljajte abrazivnih čistil ali ostrih kovinskih strgal.

5. Kuhalne plošče ne čistite s parnimi čistilniki.

6. Pri čiščenju kuhalne plošče nikoli ne uporabljajte vnetljivih materialov, kot so kislina, razredčilo in plin.

7. Plastičnih in aluminijastih delov kuhalne plošče ne perite v pomivalnem stroju.

8. Snovi, ki se polijejo po kuhalni plošči ter vsebujejo kis, limono, sol in kolo, ter podobne snovi, ki vsebujejo kisline in baze, takoj počistite.

9. Sčasoma gumbi kuhalne plošče otrdijo ali se ne obračajo več; v takih primerih jih boste morali zamenjati. Zamenjavo lahko izvede samo pooblaščeni servis.

ODPRAVLJANJE TEŽAV

Preden kličete servis, lahko težave z izdelkom, s katerimi se srečujete, rešite tako, da preverite naslednje točke.

Če aparat ne deluje.

1. Preverite, ali je napajalni kabel kuhalne plošče priklopljen.

2. Na varen način preverite, ali je v omrežju elektrika.

3. Preverite varovalke.

4. Preverite, ali je napajalni kabel poškodovan.

SLO

PRAVILA ZA ROKOVANJE

1. Med premikanjem in prevozom naj bo aparat v originalni embalaži.

2. Med natovarjanjem/raztovarjanjem in rokovanjem čim bolj pazite na aparat.

3. Med rokovanjem in prevozom poskrbite, da bo embalaža trdno zaprta.

4. Zaščitite pred zunanjimi dejavniki, (kot je vlaga, voda itd.), ki lahko poškodujejo embalažo.

5. Med rokovanjem in transportom pazite, da se aparat ne bo poškodoval zaradi udarcev, trkov, padcev itd., med delovanjem pa pazite, da ga ne boste zlomili ali deformirali.

Page 56

SLO

OKOLJU PRIJAZNO ODSTRANJEVANJE

Embalažo odstranite na okolju prijazen način. Ta naprava je označena v skladu z evropsko direktivo 2012/19/EU v zvezi z uporabljenimi električnimi in elektronskimi aparati (Direktivo o odpadni električni in elektronski opremi (OEEO)). Smernica določa okvir za vračilo in recikliranje uporabljenih aparatov, kot je ustrezno po celotni EU.

INFORMACIJE O EMBALAŽI

Materiali za embalažo izdelka so proizvedeni iz materialov, ki jih je mogoče reciklirati, v skladu z našimi nacionalnimi okoljskimi predpisi. Embalaže ne odlagajte skupaj z gospodinjskimi in drugimi odpadki. Odpeljite jo na zbirne točke za embalažo, ki jih določijo lokalne oblasti.

Page 57

Dragi korisniče,

Preporučujemo da pažljivo pročitate korisničko uputstvo pre upotrebe proizvoda i da ga uvek držite pri ruci.

NAPOMENA

Ovo uputstvo za upotrebu predviđeno je za više modela. Neke od navedenih karakteristika možda neće biti dostupne za vaš uređaj.

Svi naši uređaji namenjeni su samo za kućnu upotrebu i nisu prikladni za komercijalnu upotrebu. Proizvodi označeni zvezdicom (*) su opcioni

U skladu sa propisima o odlaganju električnog i elektronskog otpada.

VAŽNA UPOZORENJA

SRB

1. Instalaciju i popravku uvek treba da obavlja ovlašćeni servis. Proizvođač nije odgovoran za radove koje su obavila neovlašćena lica.

2. Pažljivo pročitajte uputstvo za upotrebu. Samo tako možete koristiti uređaj na bezbedan i pravilan način.

3. Šporet treba koristiti u skladu sa uputstvima za rukovanje.

4. Udaljite decu mlađu od 8 godina i kućne ljubimce od šporeta kada je uključen.

5. UPOZORENJE: Opasnost od požara! Ne

odlažite predmete na ploču za kuvanje.

6. UPOZORENJE: Uređaj i dostupni delovi zagrevaju se tokom rada.

7. Uslovi instalacije ovog uređaja navedeni su na etiketi (ili na pločici sa podacima).

8. Dostupni delovi se zagrevaju prilikom korišćenja grila. Držati van domašaja dece.

9. UPOZORENJE: Ovaj uređaj namenjen je za

kuvanje. Ne sme se koristiti za druge namene, kao što je grejanje prostorije.

10. Za čišćenje uređaja nemojte koristiti paročistače.

11. NIKADA nemojte pokušavati da vodom ugasite vatru. Samo isključite napajanje uređaja i prekrijte plamen poklopcem ili tkaninom otpornom na vatru.

12. Ukoliko deca mlađa od 8 godina nisu pod stalnim nadzorom, držati ih van domašaja uređaja.

13. Izbegavajte dodirivanje grejača.

14. OPREZ: Proces kuvanja uvek treba nadgledati!

15. Uređaj nije pogodan za korišćenje sa eksternim tajmerom ili posebnim sistemom za daljinsko upravljanje.

16. Ovaj uređaj mogu koristiti deca starija od 8 godina, osobe sa psihičkim, čulnim ili mentalnim problemima ili osobe sa nedostatkom iskustva

i znanja, ukoliko se obezbedi nadzor ili pruže informacije u vezi sa opasnostima.

17. Ovaj uređaj je dizajniran isključivo za kućnu upotrebu.

18. Deca ne smeju da se igraju uređajem. Čišćenje ili održavanje uređaja ne smeju da obavljaju deca, osim ako su starija od 8 godina i pod nadzorom odraslih.

19. Uređaj i kabl za napajanje držite van domašaja dece mlađe od 8 godina.

20. Zavese, til, papir ili druge zapaljive materijale sklonite dalje od uređaja pre korišćenja. Ne stavljajte zapaljive materijale na uređaj ili unutar njega.

21. Držite kanale za ventilaciju otvorene.

22. Ne zagrevajte zatvorene konzerve i staklene tegle. Pritisak može da dovede do njihove eksplozije.

23. Ne koristite proizvod kada ste pod uticajem određenih lekova i/ili alkohola, jer to može uticati na vašu sposobnost rasuđivanja.

24. Nakon svake upotrebe proverite da li je uređaj isključen.

25. Budite pažljivi kada koristite alkohol za pripremu hrane. Alkohol će ispariti na visokim temperaturama i može izazvati požar ako dođe u dodir sa vrućim površinama.

26. Ako je uređaj neispravan ili ima vidljivo oštećenje, nemojte rukovati njime.

27. Nemojte stavljati na uređaj predmete koje deca mogu da dohvate.

28. Ambalažni materijali su opasni za decu. Njih držite van domašaja dece.

29. Napajanje šporeta može da se isključi tokom bilo kojih građevinskih radova kod kuće. Nakon završetka radova, ponovno povezivanje šporeta obavlja ovlašćeni servis.

Page 58

SRB

30. Ne postavljajte metalno posuđe, kao što su nož, viljuška i kašika na površinu uređaja, jer će se i oni zagrejati.

31. Da biste sprečili pregrevanje, uređaj ne sme biti instaliran iza dekorativne maske.

32. Isključite uređaj pre uklanjanja zaštitnih elemenata. Nakon čišćenja, instalirajte zaštitne elemente u skladu sa uputstvima.

33. Tačka pričvršćivanja kabla mora biti zaštićena.

34. OPREZ: Ako se staklo šporeta polomi, odmah

isključite grejač i iskopčajte utikač uređaja iz izvora napajanja, nemojte da dodirujete

Bezbednost pri naponu

1. Uključite uređaj u uzemljenu utičnicu zaštićenu osiguračem u skladu sa vrednostima navedenim u tabeli tehničkih speciﬁkacija.

2. Neka ovlašćeni električar postavi opremu za uzemljenje. Naša kompanija neće biti odgovorna za oštećenja koja nastaju usled upotrebe proizvoda bez uzemljenja, u skladu sa lokalnim propisima.

3. UPOZORENJE: Ukoliko je površina napukla, isključite uređaj da biste izbegli opasnost od električnog udara.

4. Uređaj se ne sme čistiti prskanjem ili sipanjem vode na njega! Postoji rizik od električnog udara.

5. Ne dodirujte utikač mokrim rukama. Ne vucite kabl da biste ga isključili, uvek držite utikač.

6. Iskopčajte utikač jedinice tokom instalacije, održavanja, čišćenja i popravke.

7. Uverite se da je utikač čvrsto umetnut u zidnu utičnicu da biste izbegli varnice.

8. Ukoliko je kabl za napajanje (kabl sa utikačem) oštećen, zameniće ga proizvođač, ovlašćeni serviser ili kvaliﬁkovano osoblje kako bi se sprečile situacije opasne po život.

9. Nemojte koristiti prekinute, oštećene ili produžne kablove, samo originalni kabl.

njegovu površinu i nemojte da koristite uređaj.

35. Korisnik ne sme samostalno da popravlja šporet.

36. Korisnik tokom kuvanja može da dodirne vrele površine, što može da dovede do opekotina.

37. Nemojte stavljati teške predmete na ploču šporeta, jer ukoliko dođe do njihovog pada možete se povrediti.

38. Omogućite iskopčavanje aparata iz napajanja nakon instalacije putem utikača kome se lako može pristupiti ili prekidača u slučaju ﬁksnog povezivanja.

10. Nemojte koristiti paročistače za čišćenje uređaja, jer može doći do električnog udara.

11. Uverite se da u utičnici gde je priključen uređaj nema tečnosti ili vlage.

12. Za instalaciju je neophodan prekidač koji može u potpunosti isključiti napajanje. Odvajanje od napajanja mora se obezbediti pomoću prekidača ili integrisanog osigurača instaliranog na ﬁksno napajanje u skladu sa građevinskim propisom.

13. Kabl za napajanje (kabl sa utikačem) ne sme da dođe u dodir sa vrućim delovima uređaja.

14. Isključite uređaj prilikom instalacije, održavanja, čišćenja i popravke.

15. Uređaj je opremljen kablom tipa „Y“.

16. Prekidači osigurača postavljaju se tako da krajnji korisnik može doći do njih kada se šporet instalira.

18. Nemojte da uklanjate prekidače za paljenje iz uređaja. U suprotnom, time se može omogućiti pristup električnim kablovima. To može dovesti do strujnog udara.

Page 59

Metode za zaštitu površine za kuvanje od keramičkog stakla

Površina od keramičkog stakla je neprobojna i otporna na ogrebotine do određenog stepena. Međutim, da biste izbegli bilo kakvu štetu, uradite sledeće:

1. Nikada ne izlivajte hladnu vodu na vruće površine.

2. Ne stojte na ploči od keramičkog stakla.

3. Iznenadni pritisak, na primer, slanik koji padne na ploču, može biti koban. Dakle, ne postavljajte takve predmete na mesto iznad ploče za kuvanje.

4. Nakon svake upotrebe, uverite se da su baza posude za kuvanje i površine zona za kuvanje čiste i suve.

5. Ne ljuštite povrće na površinama ploče. Peščana zrnca koja ispadaju iz povrća mogu ogrebati ploču od keramičkog stakla.

7. Vodite računa da ne dozvolite da slatka hrana ili voćni sokovi dođu u kontakt sa vrućim zonama za kuvanje. To može uzrokovati mrlje na površini od keramičkog stakla.

Namena

1. Ovaj proizvod je dizajniran za kućnu upotrebu. Komercijalna upotreba uređaja nije dozvoljena.

2. Ovaj uređaj može se koristiti samo u svrhe pripreme hrane. Ne sme se koristiti u druge svrhe, kao što je grejanje prostorije.

3. Proizvođač ne preuzima odgovornost za bilo

kakvu štetu zbog zloupotrebe ili nepravilne upotrebe.

4. Vek trajanja proizvoda koji ste kupili je 10 godina. Ovo je period za koji rezervne delove potrebne za rad ovog proizvoda, kao što je deﬁnisano, obezbeđuje proizvođač.

Električni priključak

1. Uslovi podešavanja ovog uređaja označeni su na pločici sa nazivom.

2. Vaš uređaj treba da bude priključen u utičnicu sa odgovarajućim osiguračem. Ako je potrebno, preporučuje se da instalaciju obavi ovlašćeni serviser.

3. Vaš uređaj se podešava u skladu sa električnim napajanjem 220–240 V AC/380–415V3N AC 50/60 Hz.

4. Ako se električno napajanje razlikuje od ovih vrednosti, obratite se ovlašćenom servisu.

5. Električno povezivanje uređaja treba da se obavi isključivo preko osigurača sa odgovarajućim uzemljenjem. Ako nema praktičnog osigurača na mestu gde treba instalirati vaš uređaj, odmah se obratite ovlašćenom servisu. Proizvođač nije

odgovoran za štetu koju može da izazove osigurač koji nije povezan sa uzemljenjem.

6. Utikač uređaja treba da se nalazi u blizini i treba biti lako dostupan zbog osigurača čije uzemljenje se obavlja bez upotrebe produžnog kabla.

7. Nemojte dozvoliti da kabl za napajanje dođe u dodir sa vrućim površinama. Slično tome, udaljite ga od oštrih površina i uglova.

8. Ako je električni kabl oštećen, mora da ga zameni proizvođač ili njegov serviser ili slično kvaliﬁkovano lice kako bi se izbegla opasna situacija.

SRB

Page 60

SRB

Šema električnog priključka

Osigurajte da električno povezivanje uređaja obavi ovlašćena osoba u skladu sa sledećom šemom.

Neutral Neutral Neutral

Live

Phase

Earth Earth Earth

OPIS UREĐAJA

1. Položaji grejača

2. Staklena ili metalna površina

3. Kontrolni prekidači

4. Rešo (145 mm ili 180 mm) *

5. Keramički grejač (180 mm ili 140 mm) *

6. Keramički grejač (120 mm / 180 mm ili 220 mm / 300 mm) *

7. Keramički grejač (140 mm / 250 mm) *

Page 61

Tehničke karakteristike

Speciﬁkacije Jačina 1 Jačina 2 Jačina 3 Jačina 4 Jačina 5 Jačina 6

80 mm rešo 200 W 250 W 450 W --- --- ---

145 mm rešo 250 W 750 W 1000 W --- --- ---

180 mm rešo 500 W 750 W 1500 W --- --- ---

145 mm rešo brza 500 W 1000 W 1500 W --- --- ---

180 mm rešo brza 850 W 1150 W 2000 W --- --- ---

145 mm rešo 95 W 155 W 250 W 400 W 750 W 1000 W

180 mm rešo 115 W 175 W 250 W 600 W 850 W 1500 W

145 mm rešo brza 135 W 165 W 250 W 500 W 750 W 1500 W

180 mm rešo brza 175 W 220 W 300 W 850 W 1150 W 2000 W

180 mm keramički grejač 1800 W

140 mm keramički grejač 1200 W

140 / 250 mm keramički grejač 1800 W

120 / 180 mm keramički grejač 1700 W

220 / 300 mm keramički grejač 2400 W

Napajanje 220-240 V AC / 380-415 V 3N AC 50/60 Hz.

UPOZORENJE!

SRB

• Ovu tabelu treba razmotriti u slučaju izmena koje obavlja ovlašćeni servis. Proizvođač se ne može smatrati odgovornim ni za kakve probleme koji proističu iz bilo kakve nepravilne upotrebe.

• U cilju povećanja kvaliteta proizvoda, može doći do izmena tehničkih speciﬁkacija bez prethodnog obaveštenja.

• Vrednosti date na uređaju ili pratećoj dokumentaciji su laboratorijska očitavanja u skladu sa odgovarajućim standardima. Ove vrednosti mogu da se razlikuju u zavisnosti od korišćenja i ambijentalnih uslova.

INSTALACIJA PLOČE ZA KUVANJE

Proverite da li je električna instalacija odgovarajuća da bi se pokrenuo rad uređaja. Ako električna instalacija nije odgovarajuća, pozovite električara i vodinstalatera da bi oni postavili instalacije po potrebi. Proizvođač se ne smatra odgovornim za oštećenja nastala radnjama koje obavljaju neovlašćene osobe.

UPOZORENJE!

• Korisnik je odgovoran da pripremi mesto na kojem će se proizvod postaviti, kao i da pripremi električnu instalaciju.

• Pravila lokalnih standarda u vezi sa električnim instalacijama moraju da se poštuju tokom instalacije proizvoda.

• Pre instalacije proverite da li je uređaj oštećen. Nemojte da instalirate uređaj ako je oštećen. Oštećeni uređaji dovode do rizika po vašu bezbednost.

Page 62

SRB

Ispravno mesto za instalaciju

Proizvod je dizajniran u skladu sa kuhinjskim radnim pločama na tržištu. Između proizvoda i kuhinjskih zidova ili nameštaja mora da se ostavi bezbedan razmak. Ako se aspirator instalira iznad uređaja, poštujte preporuke proizvođača aspiratora za visinu postavljanja (min. 65 cm). Zazor ploče za kuvanje na radnoj ploči treba iseći u skladu sa dimenzijama za instalaciju ploče za kuvanje. Za instalaciju proizvoda pravila naznačena u lokalnim standardima za struju treba primeniti.

Instalacija

1. Da biste sprečili ulazak stranih materija i tečnosti između ploče za kuvanje i radne ploče, nanesite pastu priloženu u pakovanju na strane donjeg štitnika radne ploče.

2. Na uglovima postavite pastu dok ne popunite zazore.

3. Okrenite ploču za kuvanje ponovo i poravnajte je i postavite je na radnu ploču.

4. Pričvrstite svoju ploču za kuvanje na radnu ploču koristeći stegu i priložene zavrtnje.

Dijagram instalacije

Zaptivač

Page 63

5. Kada je proizvod montiran na ﬁoku, moguće je da dodiruje donju stranu proizvoda, pa taj deo treba razdvojiti drvenom policom.

7. Ako će se vaša ploča za kuvanje montirati pored desnog ili levog zida, minimalna razdaljina između zida i ploče za kuvanje treba da bude 50 mm.

Dimenzije za otvor na radnoj ploči

Obratite pažnju na crteže i dimenzije date u nastavku tokom instalacije ploče za kuvanje i podešavanja dimenzija za sečenje radne ploče.

SRB

Page 64

SRB

KONTROLNA TABLA

Vizuelni prikaz električnog grejača na ploči za kuvanje

1. Električni grejač prečnika 180 mm

2. Električni grejač prečnika 145 mm

3. Električni grejač prečnika 180 mm

4. Električni grejač prečnika 145 mm

UPOZORENJE!

Kontrolna tabla na šemi iznad služi samo kao ilustracija. Obratite pažnju na kontrolnu tablu na uređaju.

Upozorenja u vezi sa korišćenjem touchmatic kontrole

1. Kontrole reaguju na dodir, tako da nije potrebno da primenjujete pritisak na njih.

2. Koristite jagodicu, a ne vrh prsta dok koristite uređaj.

Ispravno Pogrešno

3. Postarajte se da kontrole osetljive na dodir uvek budu čiste i suve. Čak i tanak sloj vode može da oteža

korišćenje ovih kontrola.

Page 65

KORIŠĆENJE PLOČE ZA KUVANJE

1. Stavite šerpe i tiganje tako da njihove drške ne budu postavljene iznad grejnih zona, da bi se sprečilo zagrevanje drški.

2. Postavite odgovarajuću količinu hrane u šerpe i tiganje. Na taj način možete da sprečite prelivanje hrane i izbegnete nepotrebno čišćenje.

3. Nemojte da koristite posude koje su nestabilne i koje se lako mogu prevrnuti na ploči za kuvanje.

4. Nemojte da stavljate prazne šerpe i tiganje na grejne zone dok je plamen uključen.

5. Uvek isključite grejne zone nakon svake upotrebe.

6. Nemojte stavljati posude koje ne smeju da su u neposrednom dodiru sa toplotom

7. Nemojte da rukujete grejnim zonama ako šerpe ili tiganji nisu stavljeni na njih.

8. Nemojte da stavljate poklopce na uključene grejne zone ukoliko nema šerpi i tiganja na njima.

9. Kada želite da stavite šerpu na drugu grejnu zonu, podignite šerpu i stavite je ponovo umesto da je prevučete.

10. Skinite poklopac posude koju koristite za zagrevanje ulja.

11. Nemojte da stavljate ulje u količini većoj od jedne trećine tiganja. Nemojte da ostavljate ulje bez nadzora kada se zagreva. Ekstremno vrelo ulje može da dovede do požara.

12. Koristite šerpe i tiganje isključivo sa mašinski obrađenim dnom. Oštre ivice dovode do ogrebotina na površini.

13. Nemojte da koristite aluminijumske šerpe i tiganje. Aluminijum dovodi do oštećenja površine ploče za kuvanje.

SRB

Prskanje i prelivanje mogu da dovedu do oštećenja površine ploče za kuvanje i požara.

Nemojte da koristite ploče sa konveksnim ili konkavnim dnom.

Ako je prečnik šerpe manji od prečnika ploče, doći će do gubitka energije.

Koristite šerpe i tiganje isključivo sa ravnim dnom.

Page 66

SRB

UPUTSTVO ZA ELEKTRONSKU TABLU

Taster za biranje polja za kuvanje dole levo

Taster za biranje polja za kuvanje gore levo

Taster za biranje polja za kuvanje gore desno

Taster za biranje polja za kuvanje dole desno

Taster plus

Taster minus

Taster za uključivanje i isključivanje

Oznaka na displeju temperature

Page 67

Uključivanje ploče za kuvanje

SRB

NAPOMENA

Slika 1

Slika 2

Uređaj počinje da radi u roku od 1 sekunde nakon što se priključi na električnu mrežu. Sve LED lampice i ekrani svetle 1 sekundu.

Isključivanje ploče za kuvanje

Uređaj se uključuje pritiskom na taster prikazuje se na svim ekranima. (Pogledajte sl. 1)

Ako je temperatura stakla iznad grejnih zona veća od + 60°C, oznake 0,5 sekundi,

Uređaj se isključuje pritiskom na taster Uređaj možete da isključite pritiskom na taster blokada za zaštitu dece aktivna.

i prikazuju se na odgovarajućim ekranima ( =

= 0,5 sekundi). (Pogledajte sl. 2)

. Oznaka

. (Pogledajte sl. 3)

čak i kada je

Slika 3

UPOZORENJE!

Elektronske komponente ostaju aktivne 20 sekundi. Ako se u ovom periodu ne promeni jačina, uređaj se automatski prebacuje na „režim isključenja“ uz zvučni signal.

Prikaz preostale toplote

Slika 4

UPOZORENJE!

Displej svakog polja za kuvanje ostaje aktivan usled preostale toplote dok izmerena temperatura stakla ne padne ispod + 60°C.

Ako oznaka je odgovarajuća grejna zona još uvek vruća. Ona može da se iskoristi za zagrevanje male količine hrane. (Pogledajte sl. 4)

Displej preostale toplote ne svetli i stoga ne upozorava korisnika na toplotu u slučaju nestanka struje.

svetli na displeju ploče za kuvanje, to znači da

UPOZORENJE!

Page 68

SRB

Uključivanje polja za kuvanje na ploči za kuvanje

Slika 5

Slika 6

Slika 7

UPOZORENJE!

1. Uključite ploču za kuvanje pritiskom na taster (Pogledajte sl. 5)

2. Pritisnite odgovarajući taster za biranje grejne zone. Prikazaće

se oznaka dodira. (Pogledajte sl. 6)

3. Jačina odgovarajuće grejne zone može da se podesi od 1 do

9 korišćenjem tastera ploče za kuvanje. (Pogledajte sl. 7)

Ako je izabrana grejna zona vruća, nakon izbora će se prikazati oznaka oznake

za odgovarajuću grejnu zonu nakon prvog

i ili od do 9 prema opciji

umesto

Funkcija održavanja toplote (opciono)

Za aktiviranje funkcije održavanja toplote:

1. Uključite ploču za kuvanje pritiskom na taster

(Pogledajte sl. 8)

Slika 8

Page 69

SRB

2. Pritisnite jednom odgovarajući taster za biranje grejne zone. Oznaka

Slika 9

3. Zatim pritisnite jednom taster za odgovarajuću grejnu zonu. (Pogledajte sl. 10) Time će se aktivirati funkcija održavanja toplote.

Slika 10

prikazuje se nakon prvog dodira. (Pogledajte sl. 9)

Isključivanje polja za kuvanje na ploči za kuvanje

1. Ploču za kuvanje možete da isključite pritiskom na taster . (Pogledajte sl. 11)

Slika 11

. Prikazaće se oznaka

Slika 12

Slika 13

2. Pomoću tastera zonama (Pogledajte sl. 12) Ploča za kuvanje sama se isključuje nakon 20 sekundi.

3. Ako je i nakon 20 sekundi neka grejna zona još uvek vruća, prikazuje se simbol grejne zone ne spusti ispod +60°C. (Pogledajte sl. 13) Nakon što se isključi ploča za kuvanje, u slučaju da odgovarajuća grejna zona nije vruća, ne prikazuje se nijedna oznaka.

i podesite jačinu na svim grejnim

dok se temperatura odgovarajuće

Page 70

SRB

Funkcija blokade za zaštitu dece (opciono)

Za aktiviranje blokade za zaštitu dece

1. Pritisnite istovremeno taster za biranje prednje grejne zone levo ( upozorenja. (Pogledajte sl. 14) Zatim sklonite prste sa kontrolne table ploče za kuvanje.

Slika 14

2. Pritisnite ponovo taster za biranje prednje grejne zone levo

). (Pogledajte sl. 15)

(

Slika 15

3. Tada se aktivira blokada za zaštitu dece i prikazuje se oznaka

na svim grejnim zonama kao signalizacija. (Pogledajte sl.

16) Oznake neka grejna zona vruća.

) i taster minus ( ) i čućete kraći signal

i naizmenično se prikazuju u slučaju da je

Slika 16

Za deaktiviranje blokade za zaštitu dece dok se ploča za kuvanje ne isključi

1. Oznaka uključena ploča za kuvanje i aktivirana blokada za zaštitu dece. (Pogledajte sl. 17) Oznake prikazuju u slučaju da je neka gejna zona vruća. Ploču za kuvanje možete da uključite ili isključite samo pomoću tastera

Slika 17

2. Pritisnite istovremeno taster za biranje grejne zone napred levo ( čuti kraći signal upozorenja. Zatim sklonite prste sa kontrolne table ploče za kuvanje.

Slika 18

prikazuje se na svim grejnim zonama kada je

) i taster minus ( ). (Pogledajte sl. 18) Tada ćete

i naizmenično se

Page 71

SRB

Slika 19

Za potpuno aktiviranje blokade za zaštitu dece

Slika 20

Slika 21

3. Oznaka Oznake neka grejna zona vruća.

prikazuje se na svim ekranima. (Pogledajte sl. 19) i naizmenično se prikazuju u slučaju da je

UPOZORENJE!

Blokada za zaštitu dece je deaktivirana dok se ploča za kuvanje ne isključi samo na način koji je naveden u ovom poglavlju. Drugim rečima, blokada za zaštitu dece ponovo se aktivira kada se uređaj sledeći put uključi. Dakle, blokada za zaštitu dece aktivira se svaki put kad se ploča za kuvanje isključi i uključi.

1. Oznaka uključena ploča za kuvanje i aktivirana blokada za zaštitu dece. (Pogledajte sl. 20) Oznake prikazuju u slučaju da je neka grejna zona vruća. Ploču za kuvanje možete da uključite ili isključite samo pomoću tastera

2. Pritisnite istovremeno taster za biranje grejne zone napred levo ( čuti kraći signal upozorenja. Zatim sklonite prste sa kontrolne table ploče za kuvanje.

prikazuje se na svim grejnim zonama kada je

i naizmenično se

) i taster minus ( ). (Pogledajte sl. 21) Tada ćete

Slika 22

Slika 23

UPOZORENJE!

3. Ponovo pritisnite taster odmah nakon 2. koraka. Blokada za zaštitu dece se trajno deaktivira. Drugim rečima, blokada za zaštitu dece će i dalje biti deaktivirana, čak i kada se uređaj ponovo isključi i uključi.

4. Uređaj se prebacuje u režim pripravnosti nakon ovih postupaka. Međutim, oznaka da je grejna zona vruća, čak i ako je uređaj prebačen u režim pripravnosti. (Pogledajte sl. 23)

Blokada za zaštitu dece se deaktivira u slučaju nestanka struje.

(Pogledajte sl. 22). To je potrebno

će se prikazati u slučaju

Page 72

SRB

Kodovi grešaka i preporuke za otklanjanje

Kodovi grešaka, njihovi mogući uzroci i preporuke za otklanjanje navedeni su u tabeli u nastavku.

UPOZORENJE!

Kod greške Opis greške Mogući uzrok greške Otklanjanje greške

ER 03 i

neprekidni

zvučni signal

ER 20 Programska greška. ^ C greška. Zameniti elektronsku tablu.

ER 21 Prekomerna temperatura.

ER 22

ER 31

ER 36 Greška senzora temperature.

ER 40

ER 47

U 400 Pogrešno povezivanje.

Tabela u nastavku odnosi se na sve modele.

Konstantno korišćenje tastera: kontrolna jedinica je prekinuta nakon 10 sekundi.

Greška testiranja tastera. Kontrolna jedinica se isključuje nakon 3,5 – 7,5 sekundi.

Podaci konﬁguracije su pogrešni.

Napon napajanja je prenizak za uključivanje uređaja.

Greška „u komunikaciji” između konﬁguracije elektronske table i grejnih zona.

Voda ili kuhinjski pribor na staklu kontrolne jedinice.

Ambijentalna temperatura je za elektroniku suviše visoka.

Kratak spoj ili greška u detekciji tastera.

---

Kratak spoj ili se elektronska tabla isključuje.

Primarni PTC je suviše vruć.

Nema komunikacije ili pogrešna komunikacija.

Kontrolna jedinica je pogrešno povezana.

Očistiti radnu površinu ploče za kuvanje.

Sačekati da se površina za kuvanje ohladi. Proveriti kontrolu temperature na kontrolnoj jedinici.

Zameniti elektronsku tablu.

Potrebna je nova konﬁguracija.

Zameniti elektronsku tablu.

Isključiti ploču za kuvanje iz struje.

Proverite da li je kabl za priključivanje pravilno i funkcionalno povezan.

Pravilno povežite ploču za kuvanje na mrežni napon.

UPOZORENJE!

Ako se uređaj predugo koristi na maksimalnom nivou, može automatski da se isključi. Ovo je uobičajena mera za bezbednost uređaja.

Page 73

ODRŽAVANJE I ČIŠĆENJE

Pre nego što započnete održavanje ili čišćenje, prvo isključite utikač za struju i ventil za gas. Ako je ploča za kuvanje vruća, sačekajte da se ohladi.

1. Da bi vaša ploča za kuvanje imala dug i ekonomičan radni vek, redovno je treba održavati i čistiti.

2. Nemojte čistiti ploču za kuvanje grubim predmetima, kao što su oštra četka, žica za čišćenje ili nož. Nemojte koristiti abrazive, materijale koji grebu, kiseline ili deterdžent.

3. Nakon brisanja delova ploče za kuvanje krpom sa sapunicom, isperite je i obrišite mekom krpom.

5. Nemojte čistiti ploču za kuvanje paročistačima.

6. Tokom čišćenja ploče za kuvanje nikada nemojte da koristite zapaljive materijale, kao što su kiselina, razređivač i gas.

7. Nemojte prati plastične ili aluminijumske delove ploče za kuvanje u mašini za pranje posuđa.

8. Odmah očistite sirće, limun, so, koka-kolu i slične kisele i alkalne supstance koje prospete na ploču za kuvanje.

9. Vremenom, dugmad ploče za kuvanje se blokiraju i u tom slučaju dugmad je potrebno zameniti. Zamenu treba da obavi ovlašćeni servis.

PROBLEMI I PREDLOZI REŠENJA

Probleme sa kojima se možete sresti možete da rešite proverom sledećih stavki pre pozivanja tehničkog servisa.

Ako radna ploča ne funkcioniše:

1. Proverite da li je kabl za napajanje ploče za kuvanje priključen.

2. Ispitajte na bezbedan način da li je struja prisutna u mreži.

3. Proverite osigurače.

4. Proverite da li je oštećenje prisutno na kablu za napajanje.

SRB

PRAVILA RUKOVANJA

1. Premeštanje i transport vršite u originalnoj kutiji.

2. Budite veoma pažljivi prilikom utovara/istovara uređaja i rukovanja.

3. Proverite da li je ambalaža čvrsto zatvorena tokom rukovanja i transporta.

4. Zaštitite ambalažu od spoljašnjih faktora (kao što su vlaga, voda itd.) koji je mogu oštetiti.

5. Vodite računa da se uređaj ne ošteti udarcima, padovima, kapima vode itd. tokom rukovanja i transporta, i vodite računa da ga ne polomite ili deformišete tokom rada.

Page 74

SRB

EKOLOŠKO ODLAGANJE

Odložite na ekološki način. Ovaj uređaj je označen u skladu sa evropskom Direktivom 2012/19/EU o upotrebi električnih i elektronskih uređaja (otpadna električna i elektronska oprema – WEEE). Smernice određuju okvirni rad za povratak i recikliranje korišćenih uređaja na način primenjiv u celoj EU.

INFORMACIJE O AMBALAŽI

Page 75

Page 76

tesla.info
