Van grammofoonplaat tot CD in 5 stappen.

1. Aansluiting:

Maak een verbinding tussen de TerraTec SoundSystem DMX 6fire 24/96 en uw grammofoonplatenspeler zoals beschreven in het handboek van de geluidskaart.

leftleft left

right rightright

active

Line In/Tape Phono Line Out

24Bit/96kHz Anal og and Digi tal Mult i I/O Devic e

min max min max

Gain Level

Mic In Headphone Digital In Digit al Out

coaxial

opticalpeak

MIDI

Out

Als voorbeeld wordt hierna de opnameprocedure met behulp van het programma „Steinberg WaveLab Lite 2.0“ beschreven dat uit praktisch oogpunt ook meteen op de DMX 6fire CD is te vinden (<CD>:\Software\Steinberg\WaveLabLite2\).

Belangrijk! Gelieve ook het speciale TerraTec RIAA-Plug-In te installeren zodat de vervormingen in de grammofoonplaatopname aansluitend rechtstreeks in WaveLab kunnen worden verwijderd. Deze Plug-In kan comfortabel via de Autostarter van de product-cd worden geïnstalleerd (<CD>:\autorun.exe). Het programma wordt automatisch geïnstalleerd in de map "C:\Program Files\Steinberg\WaveLabLite2\System\PlugIns“. Heeft u WaveLab Lite al eerder in een andere map geïnstalleerd, wijzig dan het installatie-pad van Plug-In dienovereenkomstig tijdens de installatie.

Uitleg:

Phono-voorversterkers, zoals u die bijvoorbeeld in de gebruikelijke hifi-versterkers zult aantreffen werken altijd met RIAA_equalizer. De SoundSystem DMX 6fire24/96 daarentegen biedt de mogelijkheid de RIAA_equalizing te deactiveren. Met behulp van juiste, gespecialiseerde bewerkingssoftware heeft u de mogelijkheid een individuele equalizing (afwijkend van de RIAA-curve) uit te voeren (bijv. bij de restauratie van oude schellakgrammofoonplaten).

Van grammofoonplaat tot CD in 5 stappen 3

2. Niveau instellen:

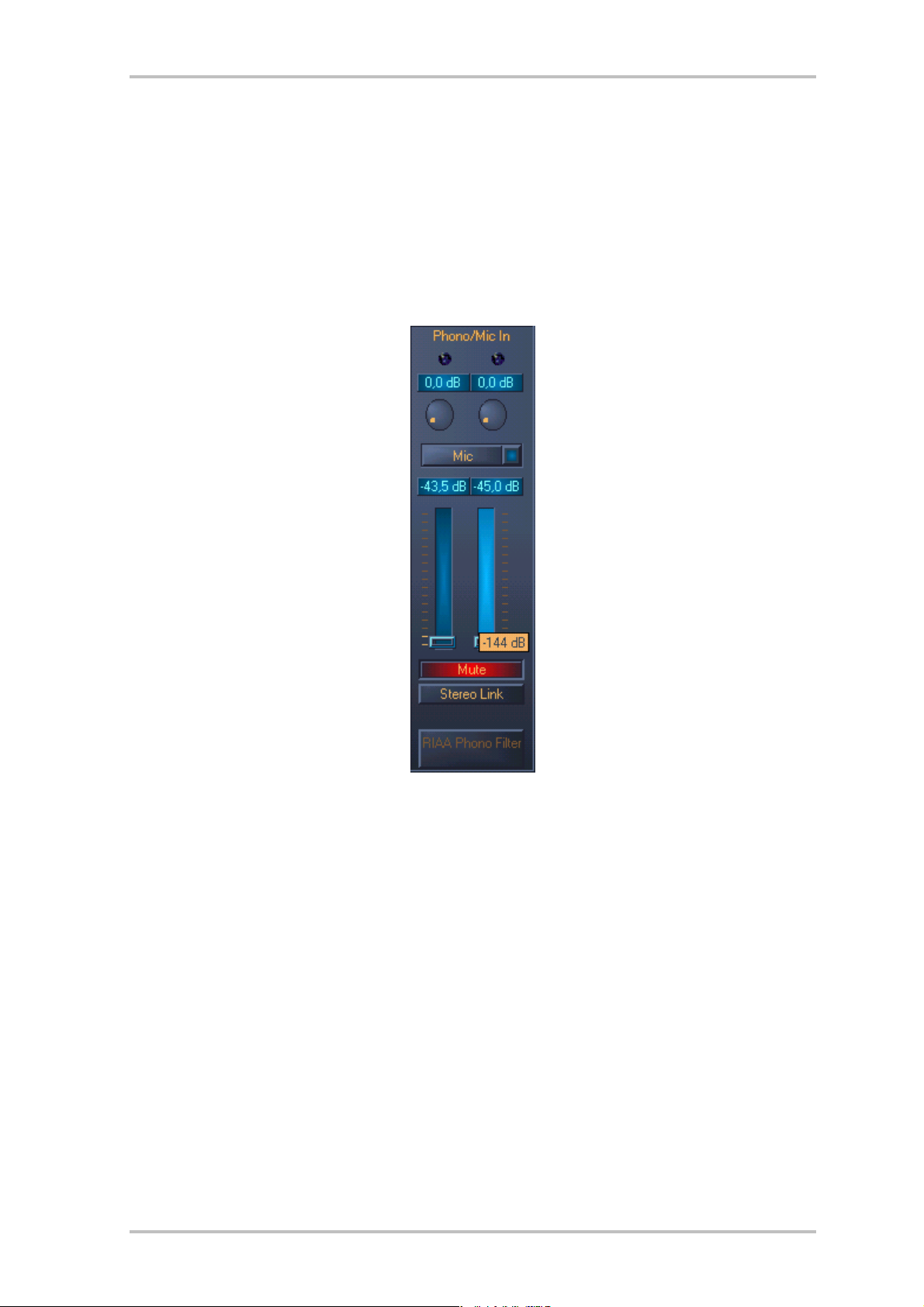

Om het optimale signaalniveau in te kunnen stellen, legt u de plaat die u wilt opnemen op en speelt u de luidste passage af. In het ControlPanel van de DMX 6fire 24/96 wordt op de mixerzijde van de kanaalgroep "Phono / MIC In“ aangegeven. Controleer of de ingangskeuzeschakelaar op "Phono“ is gezet.

Belangrijk!de functie "RIAA Phono Filter“ moet gedeactiveerd zijn aangezien aansluitend een passende equalizing in WaveLab Lite 2.0 moet worden uitgevoerd.

In de kanaalgroep van de phono-ingang wordt nu het niveau via een uitsturingsmeter aangegeven. Met de beide ronde Gain-regelaars boven deze VU-meters moet het piekniveau dusdanig worden uitgestuurd dat de beide gele LED's telkenmale oplichten. Daarmee geeft de AD-modulator het hoogst mogelijke niveau aan waardoor deze wederom met de best mogelijke dynamiek werkt. Lichten de rode LED's op dan betekent dit dat de Clipping-grens werd bereikt en dat er vervorming van het audiosignaal kan optreden (een af en toe oplichten van de rode LED betekent echter in de regel nog geen vervorming). De beide schuifregelaars (Slider) in de Phono /Mic In kanaalgroep regelen slechts het aanwezige weergave-volume van het op te nemen signaal en hebben op het opnameniveau geen invloed.

4 Van grammofoonplaat tot CD in 5 stappen

3. Opname:

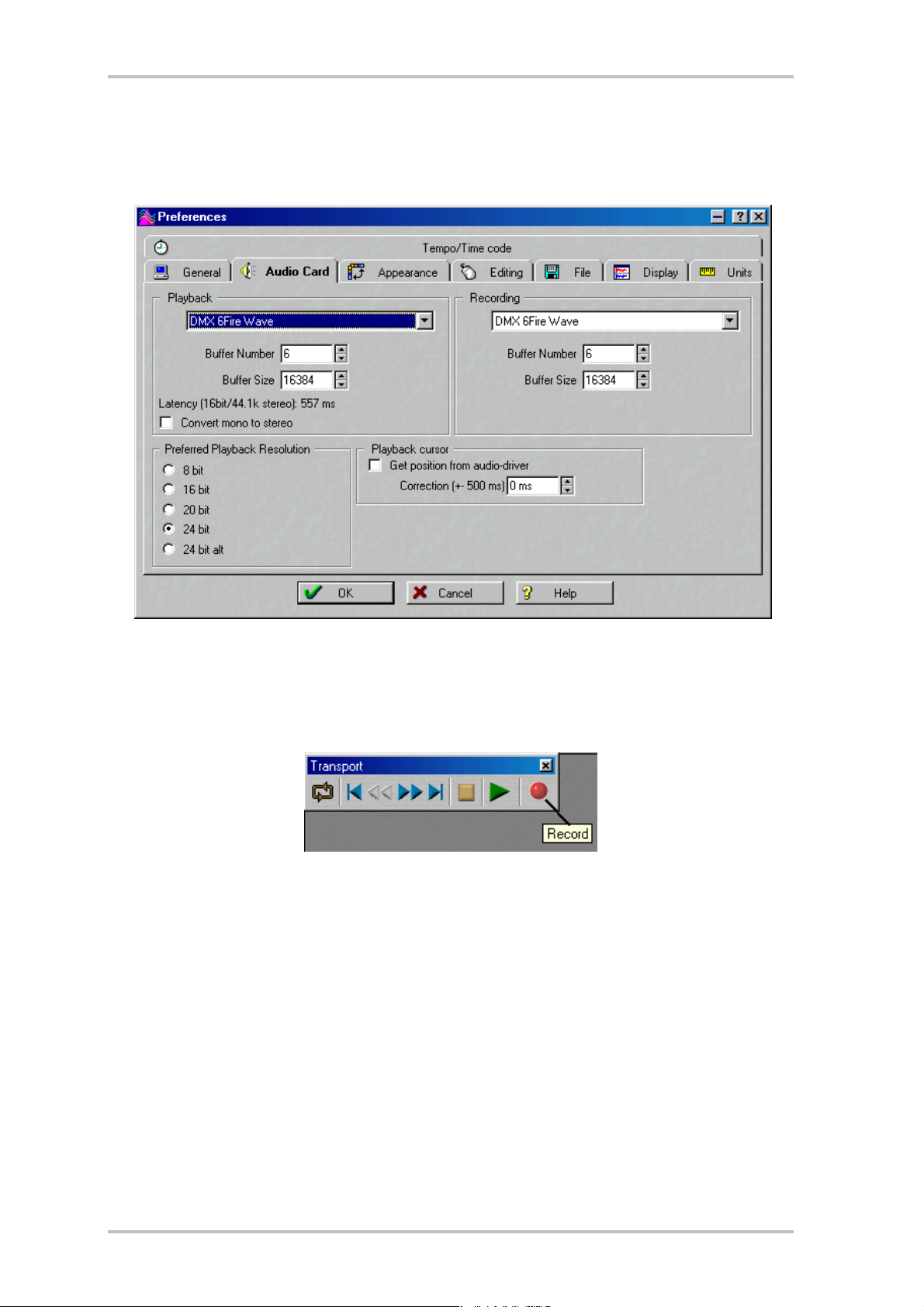

Kies de juiste geluidskaart in WaveLab Lite 2.0

Nadat u uw geluidskaart in het menu Options / Preferences / Audio Card voor opname en weergave heeft voorbereid, staat de software klaar.

Ga nu in het opnamevenster met een muisklik naar het recordsymbool in de controlelijst "Transport “.

In het geopende opnamevenster wordt verder een uitsturingsindicatie van het op te nemen signaal weergegeven.Via "Attributes“ kan het opnameformaat worden ingesteld. Kies hier "Stereo, 24Bit en 88,2kHz voor de hoogst mogelijke opnamekwaliteit.Ook als de data aansluitend op de voor CD gebruikelijke 16Bit en 44,1kHz geconverteerd moet worden, heeft een opname met hogere resolutie zin aangezien met de nabewerkingsfuncties van WaveLab zo betere resultaten kunnen worden bereikt. Start nu de opname met de knop " Record “ en stel in het volgende venster het gewenste audioformaat in. Na het drukken op de desbetreffende knop wordt de opname nu gestart en u dient dan nu de naald op de grammofoonplaat te laten zetten. Nadat de A-kant van de grammofoonplaat compleet is afgespeeld, stopt u de opname met "Stop“. Voor alle zekerheid slaat u de opname voor verdere bewerking eerst op, bijv. onder artiest X kant A. Herhaal nu de opnameprocedure voor kant B en sla die eveneens op.

Van grammofoonplaat tot CD in 5 stappen 5

4. Nabewerking:

Het te bewerken bestand wordt na het openen of het opnemen in golfvorm weergegeven. Open nu het venster „Master Section“ (View \ Windows \ Master Section). Hier kunnen nu verschillende nabewerkingsfuncties (Plug-Ins) worden geladen. In het eerste keuzeveld moet de RIAA-equalizing zijn geactiveerd –> TT_RIAA. Naar wens kunt u nu in de andere keuzevelden extra Plug-Ins laden. Zo kan de opname bijvoorbeeld met de EQ (Equalizer) en de StereoExpander "opgefrist“, dan wel aan uw smaak worden aangepast. Met de On-knop kunnen de afzonderlijke Plug-Ins worden in- en uitgeschakeld, met de FX-knop worden meer Plug-In-specifieke instellingen toegankelijk (met uitzondering van de TT_RIAA Plug-In die niet over verdere instelmogelijkheden beschikt).

Wordt nu de weergave gestart, dan wordt de opname samen met de Plug-In effecten weergegeven. In real-time kan nu de sound naar wens met behulp van EQ, StereoExpander etc. worden veranderd. Bent met het resultaat tevreden, klik dan vervolgens op de knop "Apply" en de effecten worden voor altijd geïncorporeerd.

Als u steeds een volledige kant van een grammofoonplaat met Sound Laundry TerraTec Edition wilt nabewerken, slaat u nu de bewerkte opname op. Gebruik hiervoor via het menu File\ Save spezial (wave) \ Convert en kies het voor CD gebruikelijke formaat, dus 16 Bit en 44,1 kHz. Bewerk het bestand met Sound Laundry TerraTec Edition zoals in het handboek beschreven.

Aansluitend opent u nu de van knetteren en ruisen ontdane opname weer met WaveLab Lite

2.0 zodat de volledig opgenomen grammofoonplaat in afzonderlijke tracks kan worden geknipt.

6 Van grammofoonplaat tot CD in 5 stappen

Het is ook aan te raden nu de normalisering toe te passen, d.w.z. een complete kant van de plaat wordt op een optimaal volumeniveau ingesteld: Level \ Normalize -> 0,000dB –> Apply. Vooraf moet de complete opname via Edit \ Select \ All selecteren geselecteerd worden, waarbij de achtergrond nu in zwart wordt weergegeven.

Voor het knippen van de afzonderlijke muziekstukken selecteert u de eerste track door de cursor met ingedrukte linkse muisknop binnen de golfvormpresentatie grofweg te verplaatsen. Met de zoom-functie van WaveLab (bijv. met de beide X/Y-schuiven beneden aan en rechts van de beeldschermrand ) kan het begin- en einde na vergroting nauwkeuriger worden bepaald.

De op deze wijze geselecteerde track kan bijv. met de functie Edit \ Copy to new window \ As is worden uitgeknipt en vervolgens bijv. als track 1 van kant A van de plaat worden opgeslagen. Daarna selecteert u de volgende track en herhaalt u de hiervoor beschreven procedure.

Natuurlijk kunnen de tracks ook voor de bewerking met Sound Laundry TerraTec Edition worden geknipt. In dit geval moet het ontknetteren, ontruisen en de aansluitende normalisering echter voor iedere grammofoonplaattrack afzonderlijk worden toegepast.

Van grammofoonplaat tot CD in 5 stappen 7

5. Branden

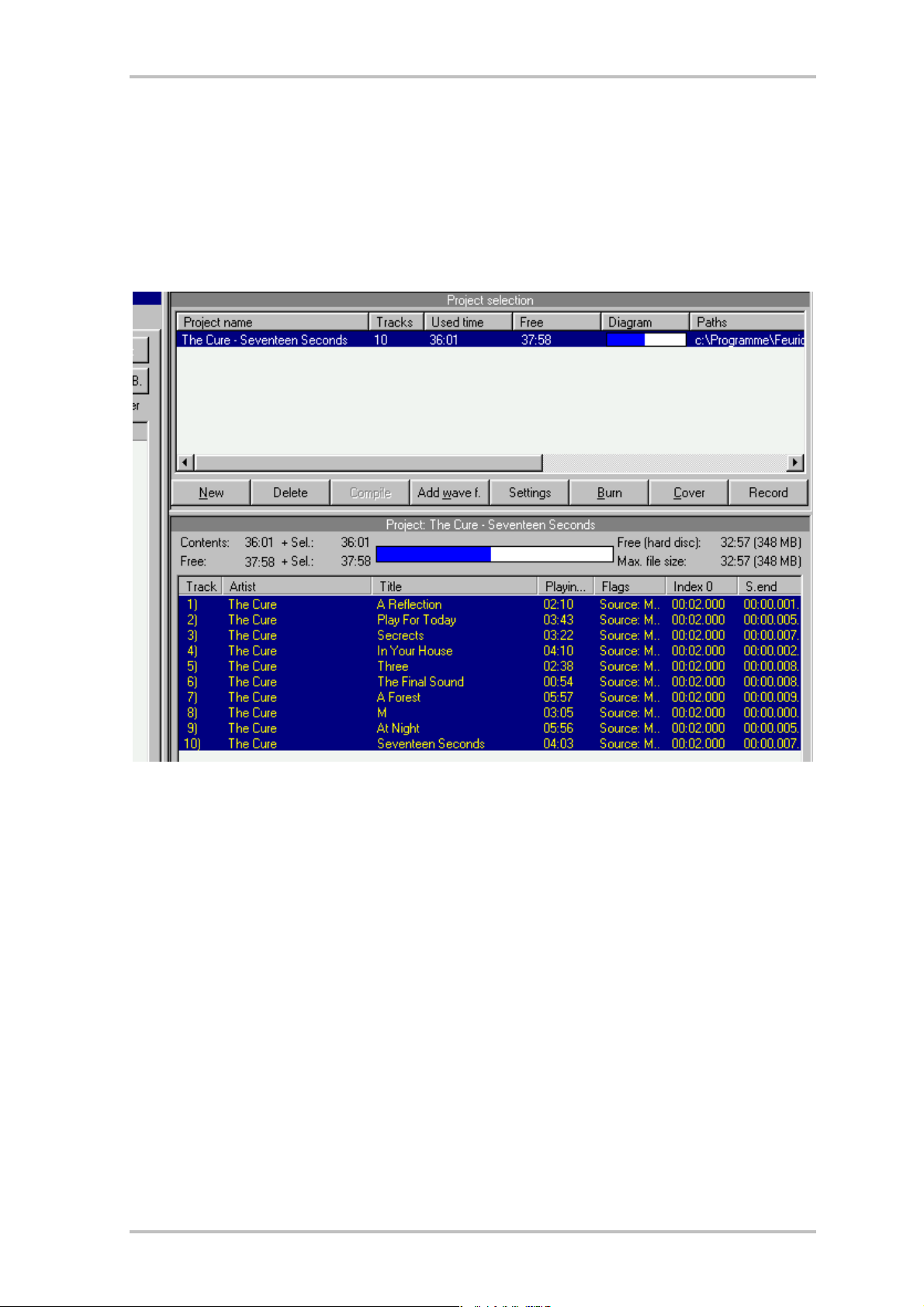

De afzonderlijke, nu bewerkte tracks kunnen nu met ieder CD-Masteringprogramma naar keuze op een blanco CD-Recordable worden gebrand. Met de software „Feurio™“, die eveneens op de CD staat, kunnen zeer comfortabel audio-CD's worden gebrand, zelfs CDcovers worden gemaakt en vervolgens worden afgedrukt. Voer voor dit doel in Feurio een nieuw project in en voer met de knop Add Wave uw keuze van de te branden tracks in.

Start nu de inbrandprocedure.
