Complimenti!
E così avete deciso di regalare all'AXON AX 100 l'aggiornamento alla versione mkII e la
AXON Soundboard WAVE XTABLE. Con essi potrete godere di numerosi preziosi potenziamenti, come il pratico collegamento sotto forma di un editor per computer (PC & MAC)
e oltre 500 sound. Anche se si tratta di poche operazioni, che vanno però effettuate con
precisione, vi consigliamo vivamente di far effettuare la modifica da parte di uno specialista. Nel caso di un procedimento improprio, non ci si assume alcuna responsabilità per
eventuali danni al dispositivo o addirittura alla vostra salute.
Se intendete effettuare ugualmente voi stessi la modifica, vogliamo evidentemente tentare
di aiutarvi per quanto possibile. Possiamo capire che desiderate poter sfruttare al più presto le nuove possibilità: nonostante ciò, vi preghiamo di spendere per il lavoro il tempo
sufficiente e di effettuarlo con calma poiché esso richiederà la vostra piena concentrazione.
Parti fornite
Controllate che la confezione acquistata sia al completo.
Le parti fornite dell'AXON AX 100 mkII Update comprendono almeno:
EPROM
WAVE XTABLE Soundboard
CD con software editor
DVD con AXON Workshop, Interviews e istruzioni per il montaggio
1 foglio informativo di assistenza
1 scheda di registrazione con numero di serie
Questo manuale
Inviateci al più presto la cartolina di registrazione fornita o registratevi via Internet al sito
www.terratec.net/register.htm. Ciò è importante per il supporto e per la hotline.
AXON AX 100 MKII Update (Italiano) 3
Istruzioni per il montaggio

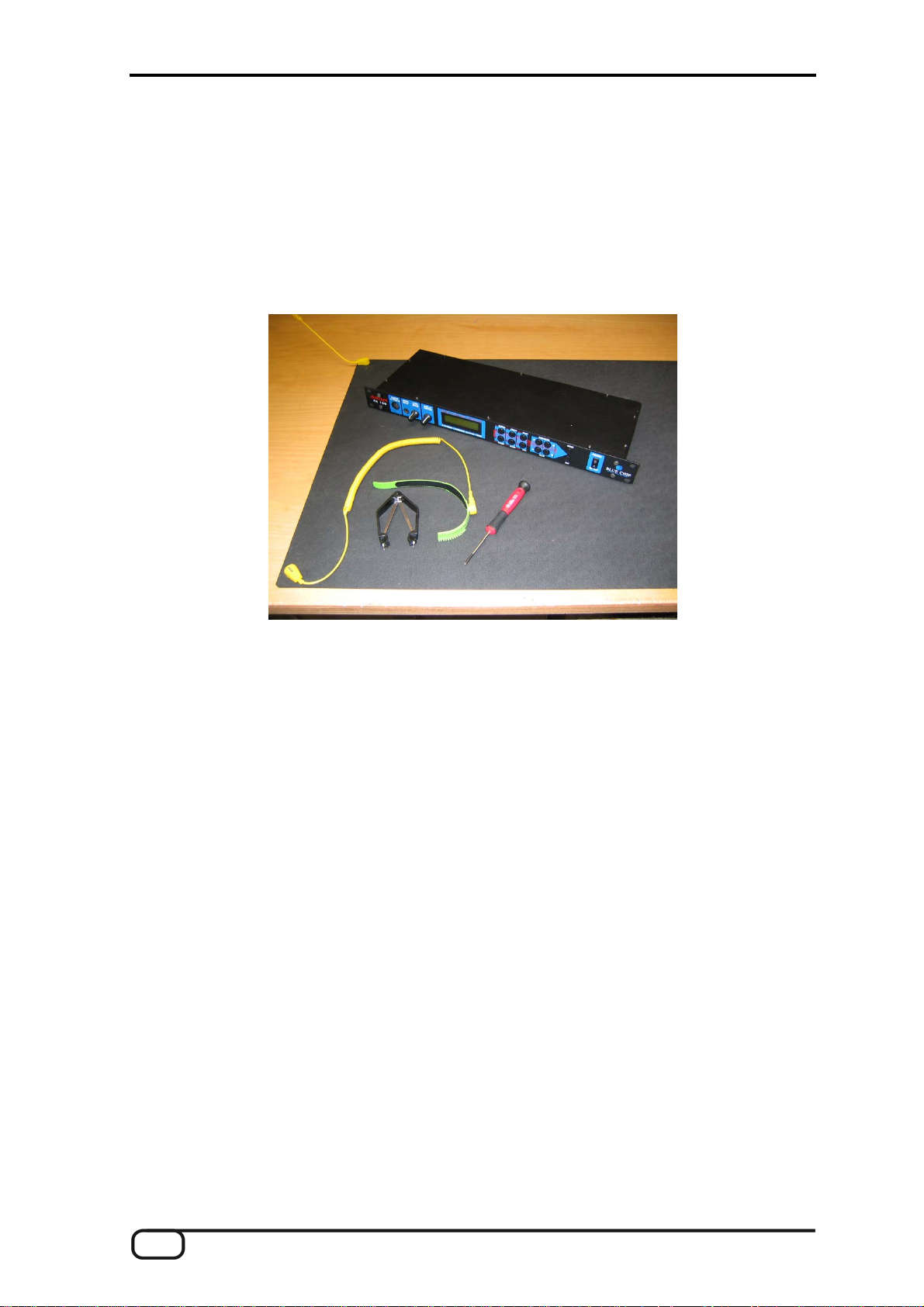

1. Preparate gli utensili necessari per la modifica. Di essi dovrebbe far parte, oltre ad un
buon giravite isolato, possibilmente anche un'apposita pinza per l'estrazione dell'EPROM. Con la necessaria attenzione ed esperienza, si possono anche usare due piccoli giravite tipo per macchina da cucire, vi consigliamo però vivamente di investire
nell'acquisto dell'utensile speciale. In tal modo vi risparmierete eventualmente tanti
problemi dovuti al danneggiamento dell'EPROM.
2. Dovreste inoltre effettuare i lavori su un tappetino antistatico ed indossare anche un
bracciale antistatico (chiamato anche bracciale di messa a terra). Le EPROM sono
componenti molto sensibili ed altamente soggette a danneggiamenti per via di cariche
elettrostatiche. Nei rapporti umani è sicuramente un fatto positivo che ogni tanto ci
siano delle scintille, per gli apparecchi elettrici altamente sviluppati e per le loro componenti ciò può invece significarne la morte. Fate quindi la massima attenzione:
- In tutti i lavori, indossate sempre il bracciale antistatico che viene collegato al tap-
petino antistatico o ad un pezzo di metallo messo a terra (termosifone, chassis di
un contenitore) tramite un bottone automatico.
- Se non disponete di un tale tipo di bracciale, prima del contatto con le parti elettro-
niche toccate sempre con ambedue le mani un oggetto messo a terra od un oggetto metallico in modo da scaricare le cariche elettrostatiche. Particolarmente nell'uso di suole di gomma o plastica, con indumenti sintetici e con bassa umidità dell'aria (come quella invernale ad esempio) sono possibili tensioni elevate.
- Lasciate i componenti nella loro confezione protettiva fino al momento del loro uso.
Posarli quindi su un tappetino antistatico o sulla confezione protettiva.
- Un tappetino o un bracciale antistatico sono utili solo se essi sono collegati con la
terra.
3. È tutto pronto? Se non l'avete già fatto, staccate allora l'AXON dall'alimentazione
staccando la spina di rete dall'apparecchio. Posate l'apparecchio sul tappetino antistatico o su un altra base collegata a terra e priva di polvere.
4 AXON AX 100 MKII Update (Italiano)
4. Aprite con il giravite l'apparecchio rimuovendo le dieci viti del coperchio. Conservate le
viti dove in seguito a) le ritroverete e b) non possano cadere nell'apparecchio aperto.
È sì improbabile, ma si sono avuti ogni tanto anche dei cortocircuiti per tale motivo.
5. Dopo che il paziente è davanti a voi a cassa toracica aperta, ecco che si può iniziare

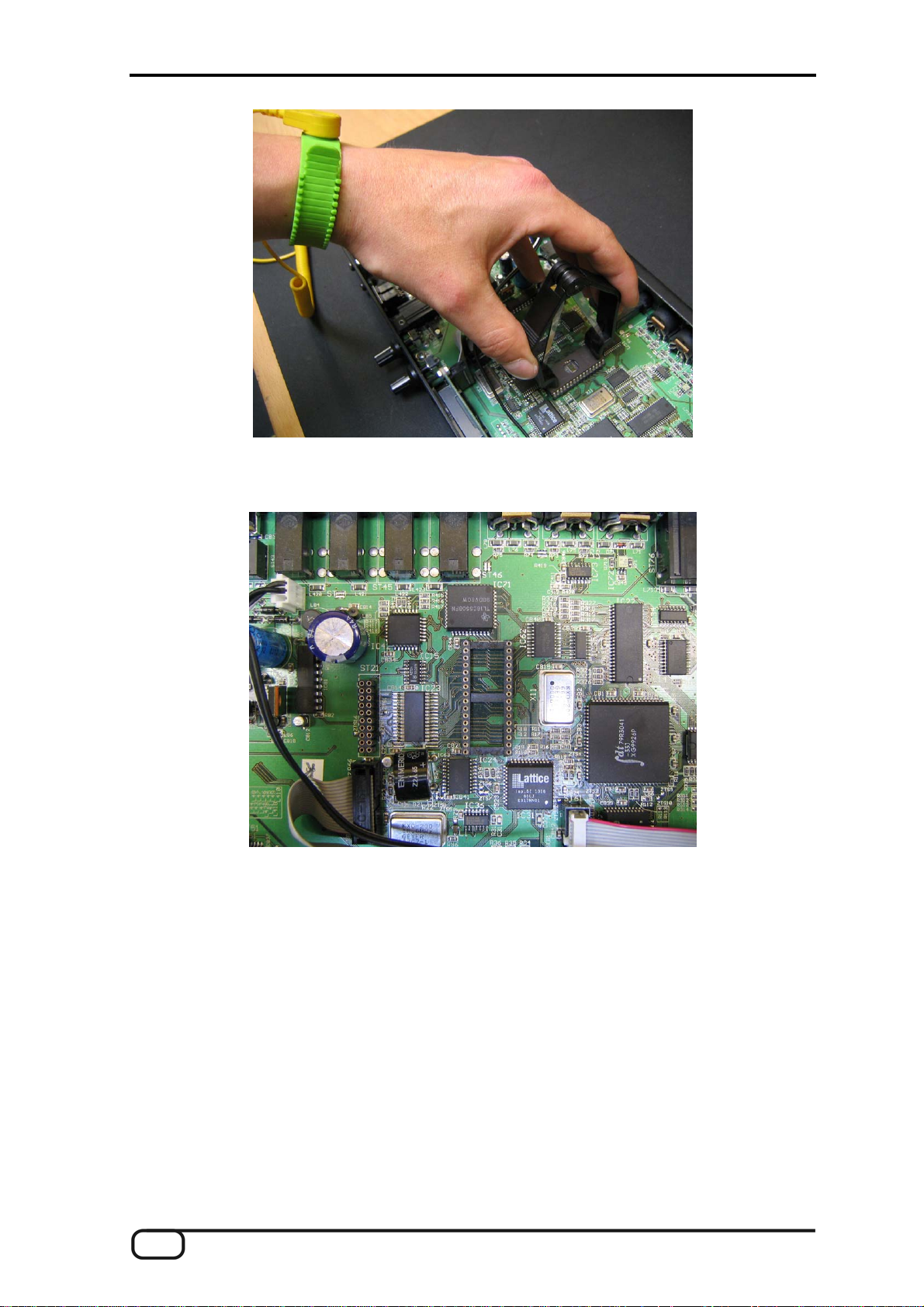

l'operazione. Localizzate prima l'EPROM da rimuovere: si tratta del chip lungo dietro al
display all'incirca al centro della scheda. Fate attenzione a non sforzarvi inutilmente
estraendo il chip errato.
6. Appoggiate la pinza per estrarre l'EPROM con attenzione (siete collegati con la terra,
vero?) e sollevate con la stessa attenzione l'EPROM dallo zoccolo. Per farlo vi serve
solo uno sforzo minimo, se pertanto doveste notare delle resistenze o avere altri problemi, interrompete il lavoro e assicuratevi di aver appoggiato la pinza correttamente.
Non usate la forza! Lo stesso discorso vale nel caso in cui invece della pinza stiate
usando dei piccoli giravite. Fate attenzione in questo caso anche a lavorare da ambedue i lati, alternativamente da sinistra e da destra e non quindi a sollevare prima del
tutto un lato e poi l'altro. In questo caso, si corre infatti il rischio di distruggere in modo
irreparabile i sensibili piedini del chip o lo zoccolo.
AXON AX 100 MKII Update (Italiano) 5
7. Se avete fatto tutto correttamente, dovreste avere a questo punto lo zoccolo liberato
dall'EPROM davanti a voi ed il tutto dovrebbe avere all'incirca il seguente aspetto:
8. Afferrate a questo punto con la pinza per EPROM o con le vostre dita precedentemente messe a terra con attenzione (!) la nuova EPROM per innestarla nello zoccolo. Prima di farlo, assicuratevi che la tacca dell'EPROM corrisponda con quello dello zoccolo
e che tutti i piedini siano sospesi al di sopra dei fori previsti (vedi anche figura punto
10).
6 AXON AX 100 MKII Update (Italiano)
9. Solo a questo punto spingete con due dita verso il basso l'EPROM, con dolcezza e
con una pressione leggera ed uniforme esercitata su tutti i piedini contemporaneamente. Anche qui: non si tratta di un'operazione da esercitare con forza, non è necessaria alcuna violenza. Se notate una qualche resistenza, interrompete l'operazione
immediatamente. Date continuamente un'occhiata ai piedini dell'EPROM: essi possono piegarsi o addirittura spezzarsi rapidamente, il che corrisponde ad un danno irreparabile dell'EPROM.
10. Fatto? A questo punto allora il tutto dovrebbe avere esattamente il seguente aspetto.
Osservate come la tacca dell'EPROM corrisponda a quella dello zoccolo.
AXON AX 100 MKII Update (Italiano) 7
11. Avete così superato la prima parte. Ma non montatevi la testa: non dimenticate neanche nelle prossime operazioni la vostra messa a terra. Prelevate l'AXON Soundboard
dalla sua confezione antistatica. Fate attenzione a non toccare componenti o piste del
circuito stampato, ma ogni qualvolta ciò sia possibile afferrate la scheda per i bordi.
Se la riga dei contatti si trova sul bordo superiore e la presa per i contatti maschio si
trova sul lato sinistro in basso, l'orientamento è allora giusto.

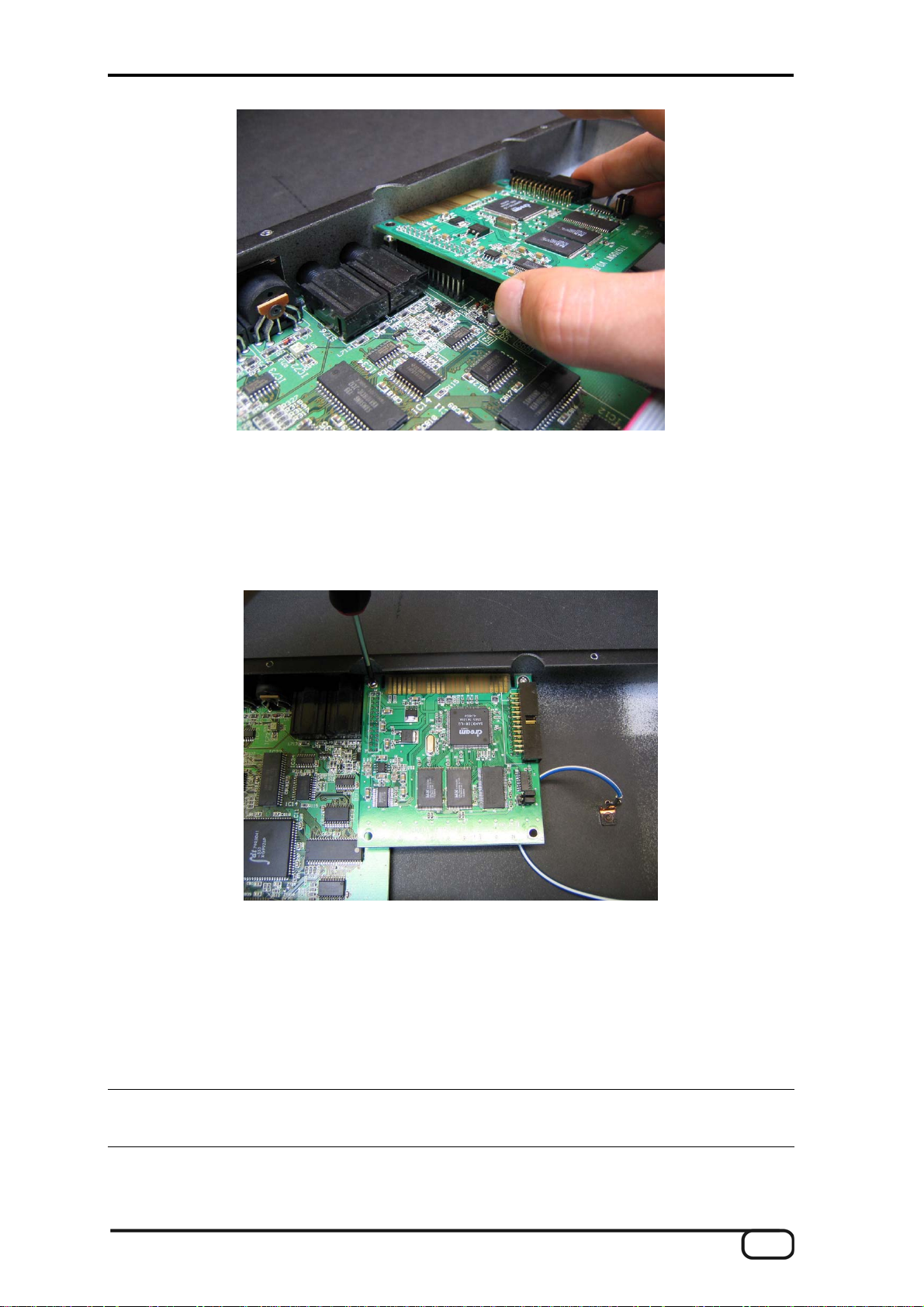

12. Innestate adesso la scheda con la presa sulla riga di contatti maschio doppia prevista.
Prima di spingere la scheda verso il basso, fate attenzione a che spinotto e presa corrispondano.
8 AXON AX 100 MKII Update (Italiano)
13. Stavolta ci sarete arrivati da soli: anche in questo caso non è necessaria alcuna forza
esagerata. È meglio che durante il montaggio vi assicuriate più volte di non piegare
alcun piedino di contatto e che tutto sia correttamente in sede.
14. Alla fine fissate la scheda con due viti (a sinistra e a destra dello spinotto dei contatti
superiore). Per il montaggio, i fori inferiori sono privi di significato.
15. Ecco fatto. Adesso rimontate il coperchio e avvitatelo (le viti le avrete sicuramente ben
conservate). E per ultimo collegate l'AXON di nuovo all'alimentazione e fate una prova
d'accensione. Se avete effettuato ogni operazione correttamente, a questo punto dovreste essere in grado di sfruttare tutti i vantaggi dell'aggiornamento AXON.
16. Dimenticavamo: il bracciale potete a questo punto toglierlo, come oggetto di moda
non è proprio affascinante.
Tutte le ulteriori informazioni sull'uso e sulle nuove funzioni si trovano nel manuale
dell'AXON AX 100 mkII sul CD fornito.
