TerraTec Aureon 5.1 Fun User Manual [nl]
Handleiding (Nederlands)
Stand: 29.06.03
CE-verklaring
Wij:
TerraTec Electronic GmbH · Herrenpfad 38 · D-41334 Nettetal
verklaren hierbij, dat het product:
SoundSystem Aureon 5.1 Fun
waarop deze verklaring betrekking heeft, voldoet aan de volgende normen resp. normatieve
documenten:
1. EN 55022
2. EN 50082-1
De volgende gebruiksvoorwaarden en toepassingsomgevingen zijn vereist:
woonbereik, winkel- en nijverheidsbereik alsmede kleine bedrijven.
Aan deze verklaring ligt ten grondslag:
testrapport(en) van het EMC-onderzoekslaboratorium
De informatie in dit document kan op ieder moment zonder verdere vooraankondiging wijzigen en houdt op geen
enkele wijze een verplichting van de zijde van de verkoper in. Er wordt geen garantie of waarborg verleend, direct of
indirect, inzake kwaliteit, geschiktheid of waarde voor een bepaalde inzet van dit document. De fabrikant behoudt
zich het recht voor de inhoud van dit document of/en de daarbij behorende producten op elk gewenst moment te
wijzigen zonder enige verplichting om enig persoon of organisatie daarvan op de hoogte te stellen. In geen enkel
geval is de fabrikant aansprakelijk voor schade van welke aard dan ook die kan ontstaan door de inzet of gebrek
aan inzetmogelijkheden van dit product of de documentatie zelfs als de mogelijkheid van zulke schade bekend is.
Dit document bevat informatie waarop het auteursrecht van toepassing is. Alle rechten voorbehouden. Geen enkel
deel of fragment uit dit handboek mag worden gekopieerd of verstuurd in enigerlei vorm of op enigerlei aard of
wijze of voor enigerlei doel worden gebruikt zonder uitdrukkelijke schriftelijke toestemming van de
rechthebbenden. Product- en merknamen die in dit document vermeld worden, zijn enkel bedoeld voor
identificatiedoeleinden. Alle geregistreerde logo's, product- of merknamen die in dit document worden vermeld zijn
het geregistreerde eigendom van de desbetreffende bezitter.
©TerraTec
®
Electronic GmbH, 1994-2002. Alle rechten voorbehouden (29.06.03).
4 SoundSystem Aureon 5.1 Fun (Nederlands)
Inhoud
Opbouw van de kaart............................................................................................................ 6
Hardware-installatie. .............................................................................................................7
Inbouw van de kaart. ............................................................................................................7
Aansluiting van een luidsprekersysteem op uw Aureon 5.1 Fun geluidskaart ....................... 9
De installatie van het stuurprogramma ................................................................................10
Installatie onder Windows 98 SE ........................................................................................ 11
Installatie onder Windows Me. ...........................................................................................14
Installatie onder Windows 2000......................................................................................... 17

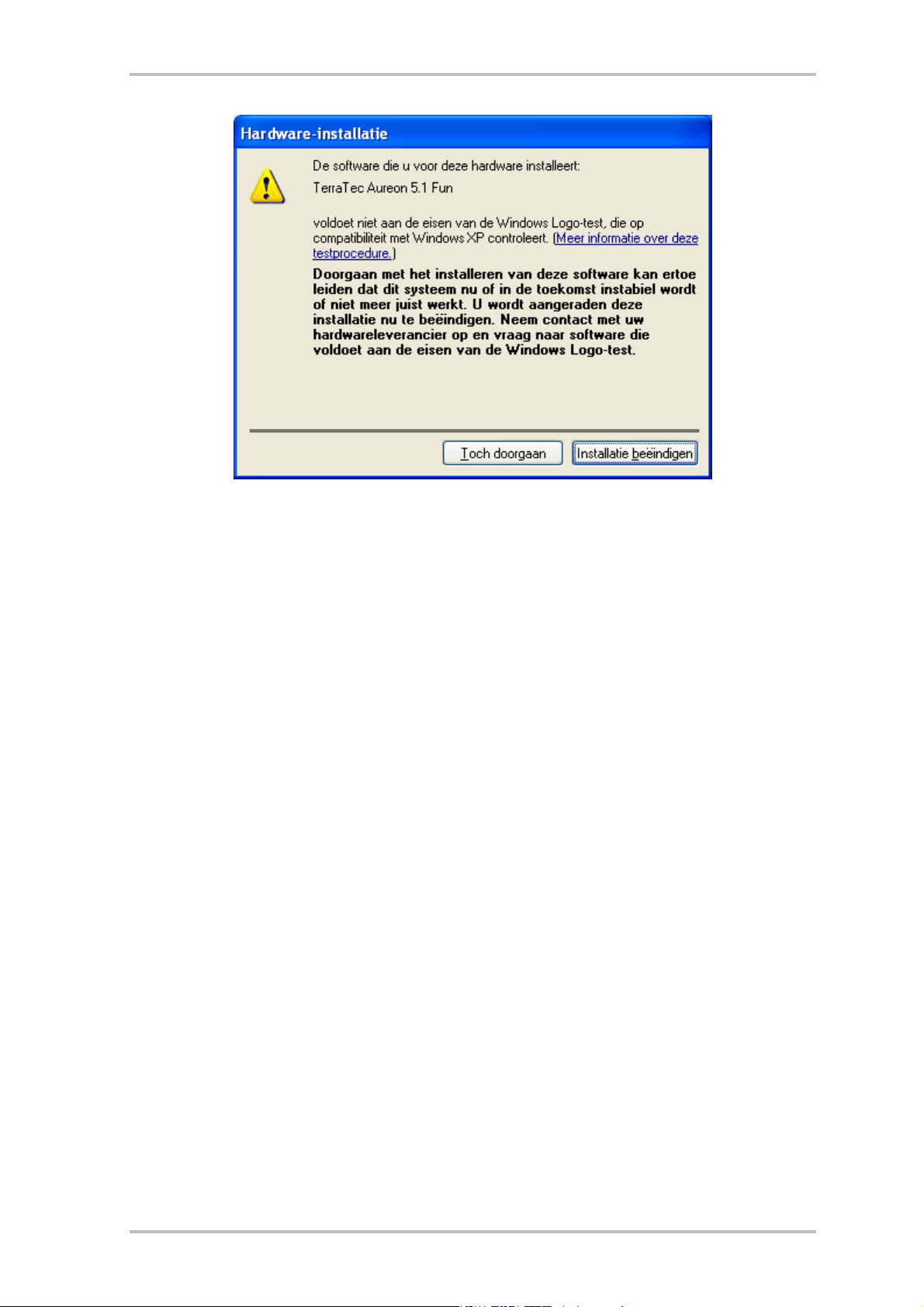

Installatie onder Windows XP. ............................................................................................21
Het Aureon 5.1 Fun bedieningspaneel ..................................................................................25
Master................................................................................................................................25

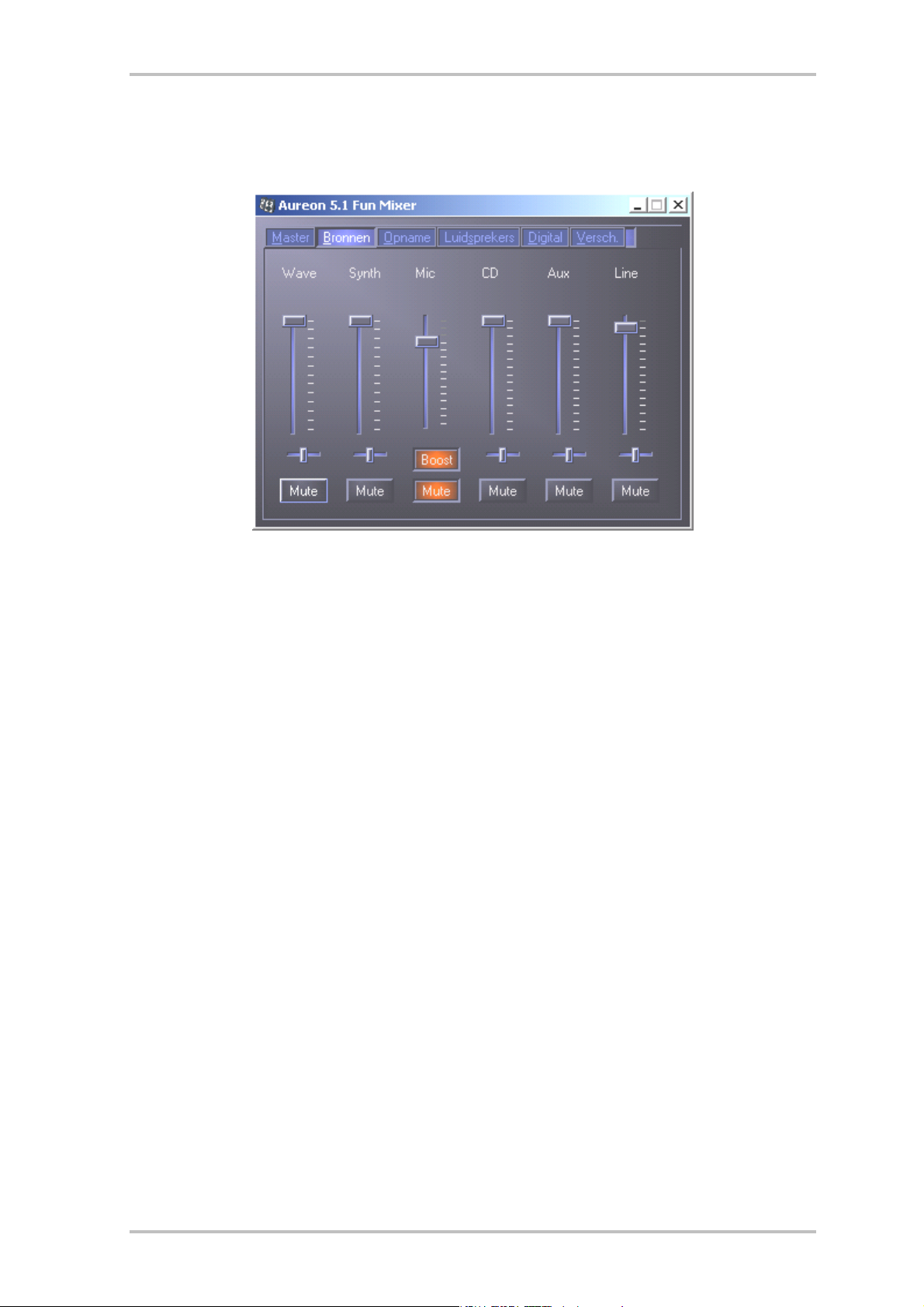

Bronnen ............................................................................................................................ 26

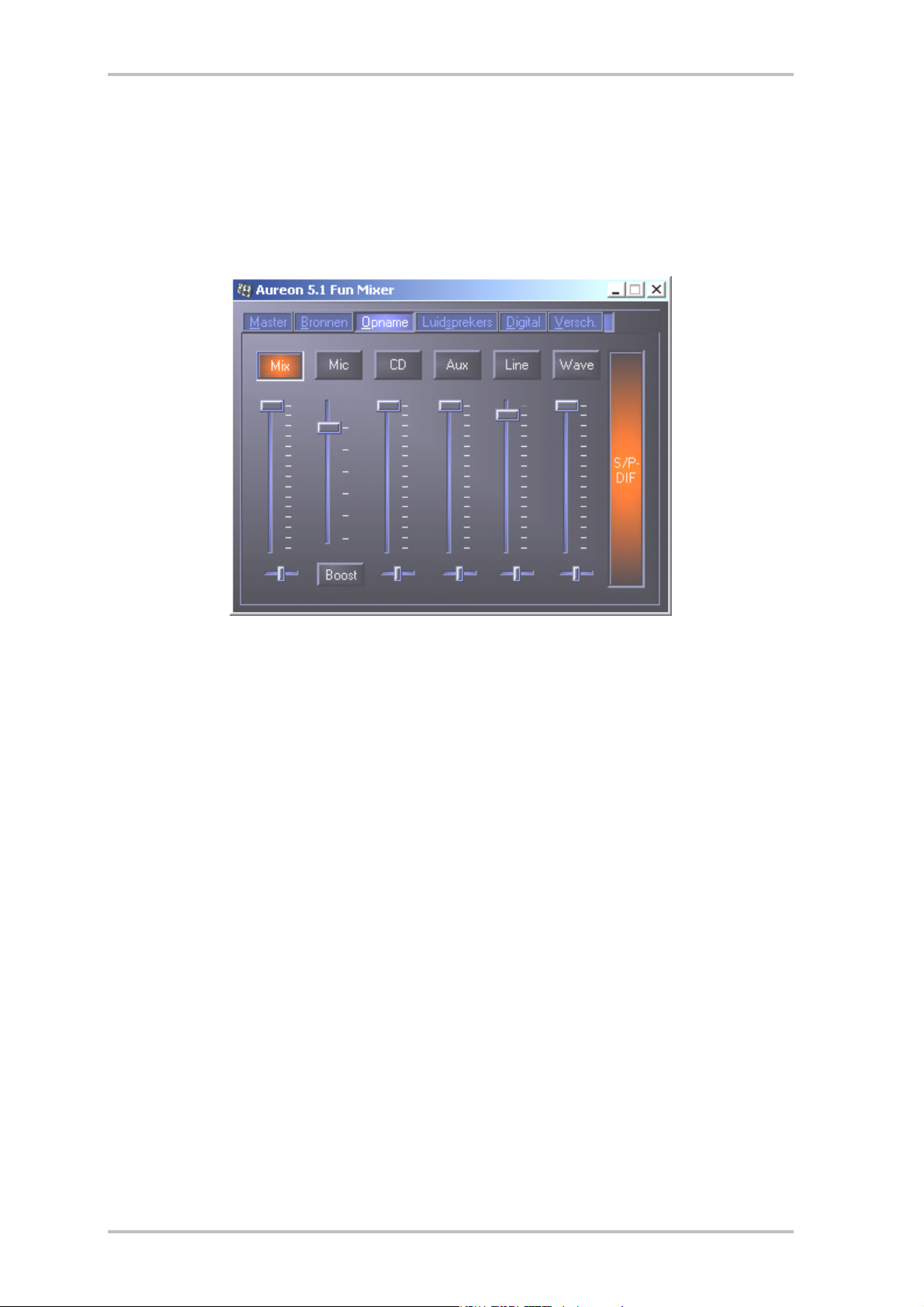

Opname .............................................................................................................................27
Luidsprekers ..................................................................................................................... 28

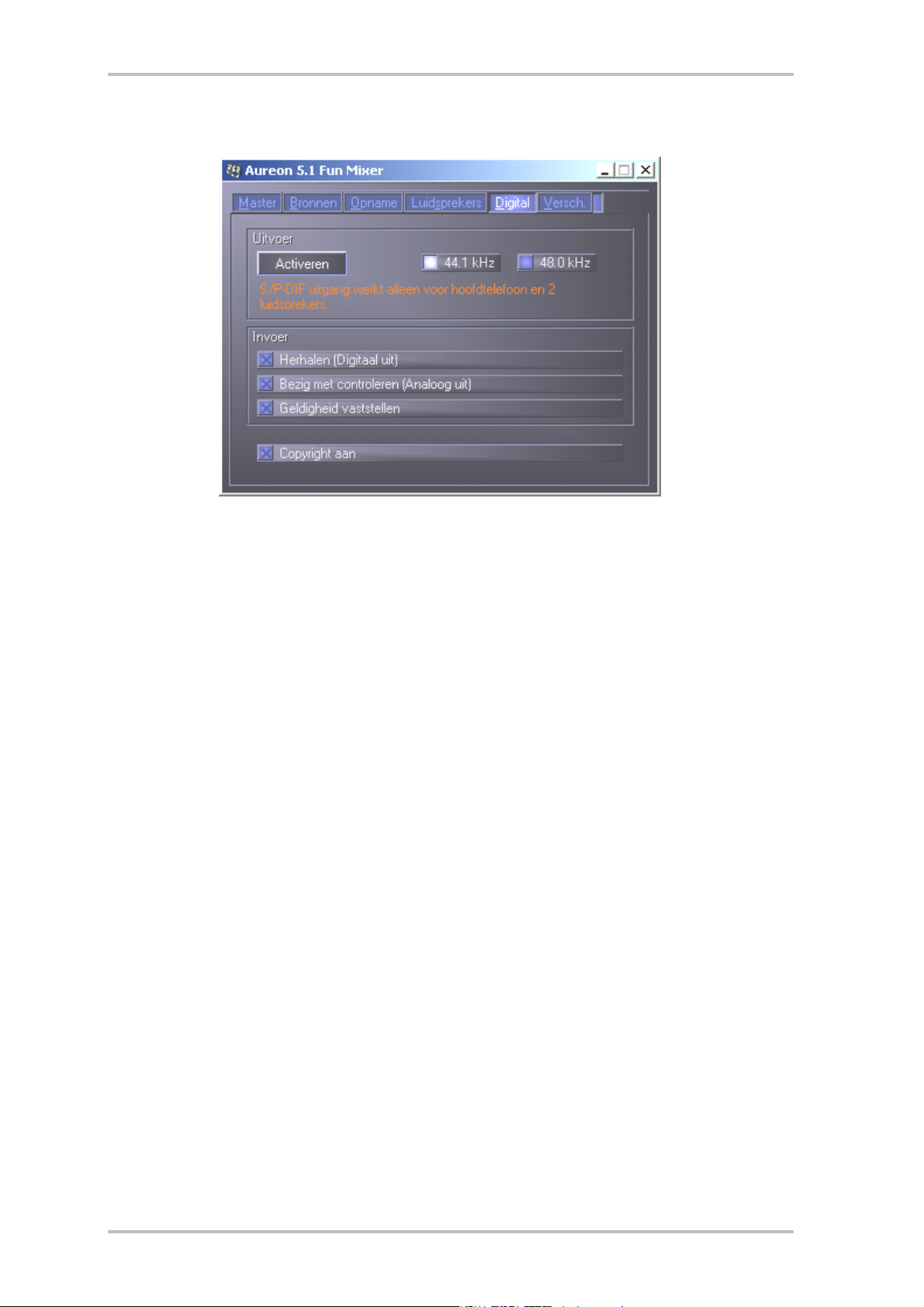

Digital ............................................................................................................................... 29

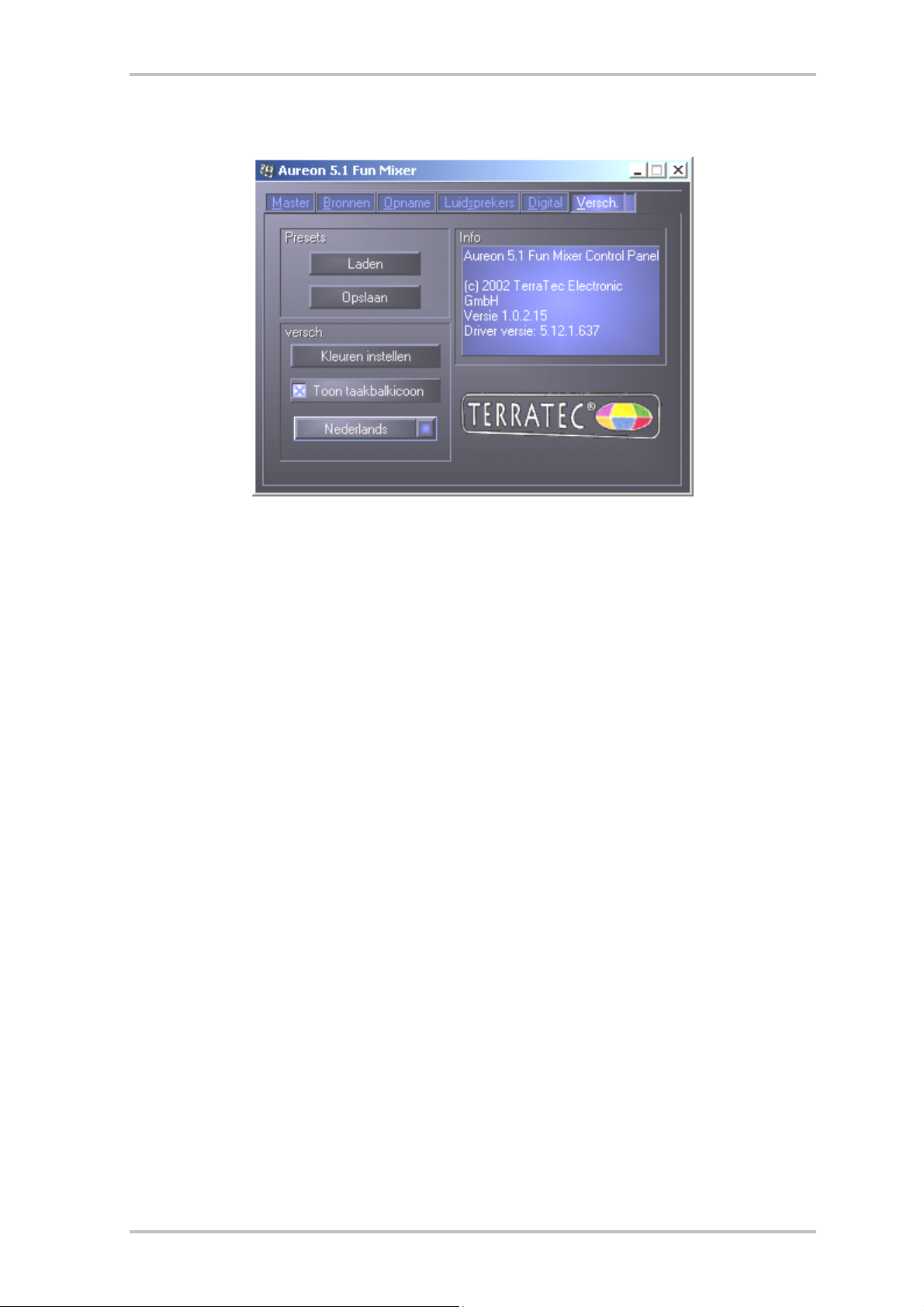

Versch. .............................................................................................................................. 30
Bundelsoftware ..................................................................................................................31
Vaak gestelde vragen .........................................................................................................31
Support .............................................................................................................................. 31
SoundSystem Aureon 5.1 Fun (Nederlands) 5
Geachte klant,
in de onderstaande installatie-instructie staat de <CD> voor de stationsletter van uw CD-ROMstation.
Opbouw van de kaart
m
l
o
k
j
i
h
g
n
d
f
e
d Game- /MIDI Port
e Digital Out
f Digital In
g Line Out 3 (Center/Sub)
h Line Out 2 (Rear)
i Line Out 1 (Front) / Headphone Out
j Line In
k Mic In
l CD In
m Aux In
n Gameport Connector
o Jumper JP1 (Line Out / Headphone Out)
6 SoundSystem Aureon 5.1 Fun (Nederlands)
Hardware-installatie.
Inbouw van de kaart.
Voordat u de soundkaart in uw computer monteert, a.u.b. goede nota nemen van de
specificaties van uw computerconfiguratie. Kijk ook voor informatie over de instellingen in de
handleidingen van uw computer en andere extra kaarten.
Wanneer u de volgende aanwijzingen in acht neemt, moet de montage zonder problemen
uitgevoerd kunnen worden.
Lukt het dan nog steeds niet, neem dan contact op met onze Servicehotline. De
telefoonnummers en de openingstijden van de hotline vindt u op het bijgesloten serviceblad.
Controleer vervolgens of het pakket compleet is.
De levering omvat tenminste:
•
1 PCI-soundkaart TerraTec SoundSystem Aureon 5.1 Fun
•
1 afdekplaatje met MIDI/Gameport-uitbreiding
•
1 CD-ROM met installatie- en stuurprogramma's
•
1 registratiekaart met serienummer van het product
•
1 serviceblad
Retourneer de registratiekaart zo snel mogelijk naar ons of registreer u via het Internet onder
http://www.terratec.net/register.htm
Veiligheidsinformatie.
Haal voor het openen van het apparaat de stekker uit de wandcontactdoos en de connector
uit de PC!
. Dit is belangrijk voor de support en de hotline.
SoundSystem Aureon 5.1 Fun (Nederlands) 7
En nu stap voor stap:
•
Schakel uw computer en alle aangesloten randapparatuur zoals printer en monitor uit.
Laat de netkabel nog aangesloten, zodat uw computer geaard is.
•
Raak de metalen plaat aan de achterkant van uw systeem aan, om uzelf te aarden en te
ontdoen van statische elektriciteit. Verwijder dan het netsnoer.
•
Verwijder nu de behuizing van uw PC.
•
Zoek een vrije PCI-uitbreidingsinsteeksleuf en een willekeurige andere ernaast liggende
uitbreidingssleuf, verwijder de schroef waarmee het afdekplaatje is bevestigd en
verwijder de afdekking. Voor een optimale werking van uw Aureon 5.1 Fun kiest u, indien
mogelijk, een insteeksleuf die zich niet direct naast een reeds geïnstalleerde kaart
bevindt, aangezien enkele kaarten zoals b.v. grafische kaarten signalen kunnen
uitzenden die een storende uitwerking op uw geluidskaart hebben.
•
Neem de geluidskaart voorzichtig uit de verpakking, en pak deze met een hand bij de
randen vast, terwijl de andere hand op het metalen oppervlak van de PC rust. Hiermee is
gewaarborgd, dat de elektrostatische lading van uw lichaam helemaal via de computer
wegvloeit en uw geluidskaart niet belast. Raak in geen geval de componenten van de
kaart aan.
•
Leg de functie van de aansluiting i vast:
•
Verbind de MIDI/Gameport-uitbreiding met de aansluiting n, alsmede indien gewenst
andere interne audio-apparaten (b.v. CD-ROM of DVD-stations) met de aansluitingen l of
m van de kaart.
•
Houd de geluidskaart zodanig ten opzichte van het uitbreidingsslot dat de goudkleurige
aansluitstrip van uw kaart zich precies boven de sokkel van het slot bevindt.
•
Steek de kaart in het sleuf. Soms moet u de kaart krachtig in het slot drukken, zodat een
correcte verbinding tot stand komt. Ga toch behoedzaam te werk, en let er absoluut op,
dat de contacten precies t.o.v. elkaar uitgericht zijn, aangezien u anders de
hoofdprintplaat of uw geluidskaart kunt beschadigen.
•
Bevestig de geluidskaart met de vrij gekomen schroef van het slotplaatje.
•
Ga zo ook te werk met de MIDI/Gameport-uitbreiding.
•
Monteer daarna weer de behuizing.
•
Sluit de luidsprekers of uw stereo-installatie aan op de geluidskaart.
•
Sluit de netkabel en alle andere kabels weer aan. Overtuig u ervan, dat uw luidsprekers of
uw stereo-installatie op een laag volume ingesteld zijn. Schakel uw computer nu weer in.
8 SoundSystem Aureon 5.1 Fun (Nederlands)
Aansluiting van een luidsprekersysteem op uw Aureon 5.1 Fun
geluidskaart
U kunt elk in de handel gebruikelijk actief boxensysteem aansluiten op uw Aureon 5.1 Fun
geluidskaart.
Zorg ervoor, dat de Front aansluiting i met JP1 als ”Line” geconfigureerd is.
Hieronder ziet u typische verbinding voor een 6-kanaals (5.1) luidsprekersysteem (de
benodigde 2-voudige Cinch naar 3,5 mm klink aansluitkabels worden gewoonlijk bij uw
luidsprekersysteem meegeleverd, zoals b.v. bij TerraTec HomeArena producten).
Om een 4-kanaals boxensysteem aan te sluiten, gebruikt u alleen de Front i en Rear h
aansluiting en voor een 2 / 2.1 kanaals boxensysteem alleen de Front i aansluiting van de
geluidskaart.
Kies na de installatie van de stuurprogramma's en software de correcte luidsprekerconfiguratie op het Aureon 5.1 Fun bedieningspaneel (zie hoofdstuk “Het Aureon 5.1 Fun
bedieningspaneel”)
SoundSystem Aureon 5.1 Fun (Nederlands) 9
De installatie van het stuurprogramma
Werkt u met Windows ME, Windows 2000 of Windows XP, dan kunt u dit hoofdstuk overslaan
en doorgaan op pagina 14 (Windows ME) of pagina 17 (Windows 2000).
Voorafgaand aan de installatie onder Windows 98 SE dient u echter te controleren of uw PC
ook werkelijk onder de tweede Version van Windows 98 draait. Ga hiervoor naar

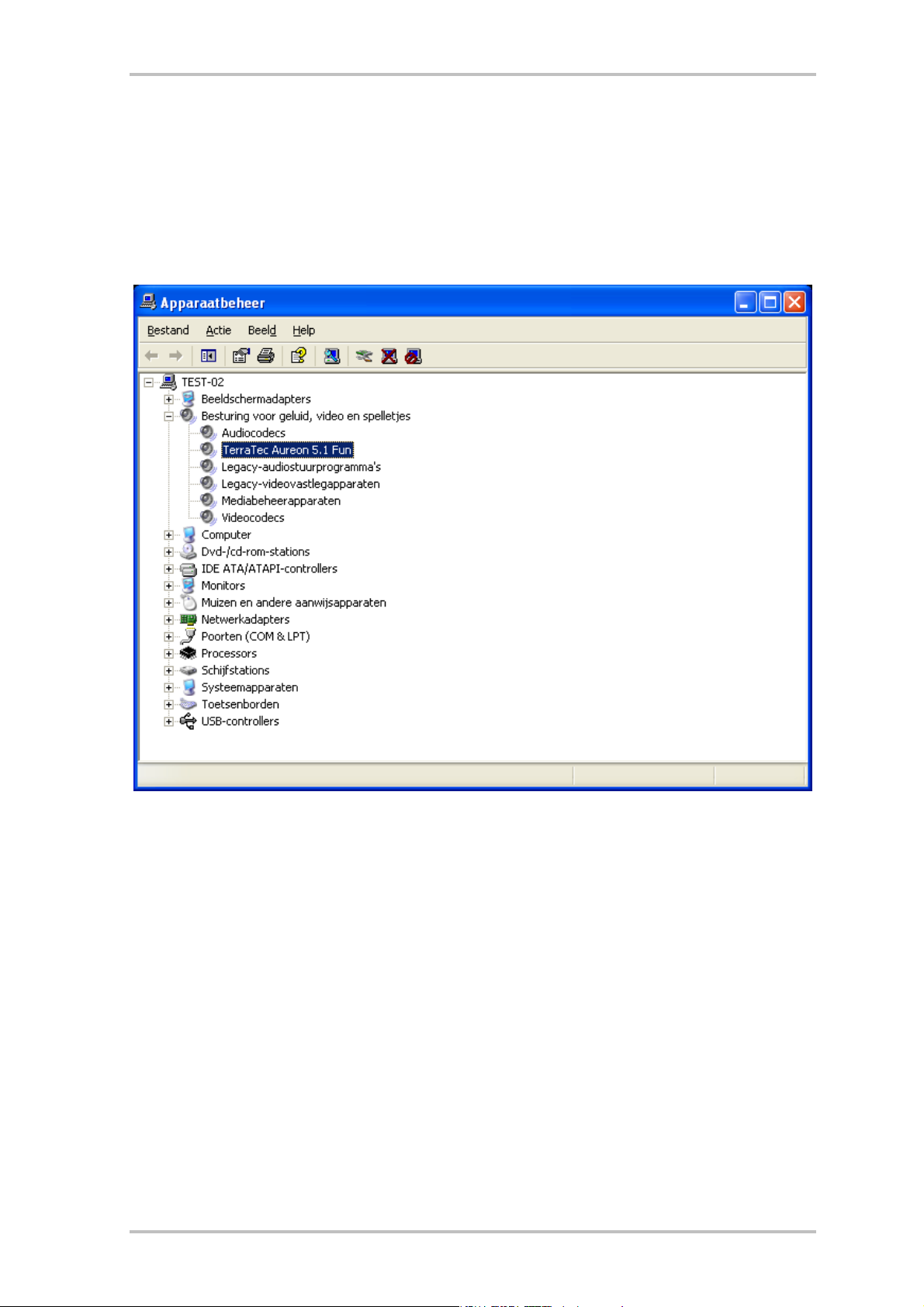

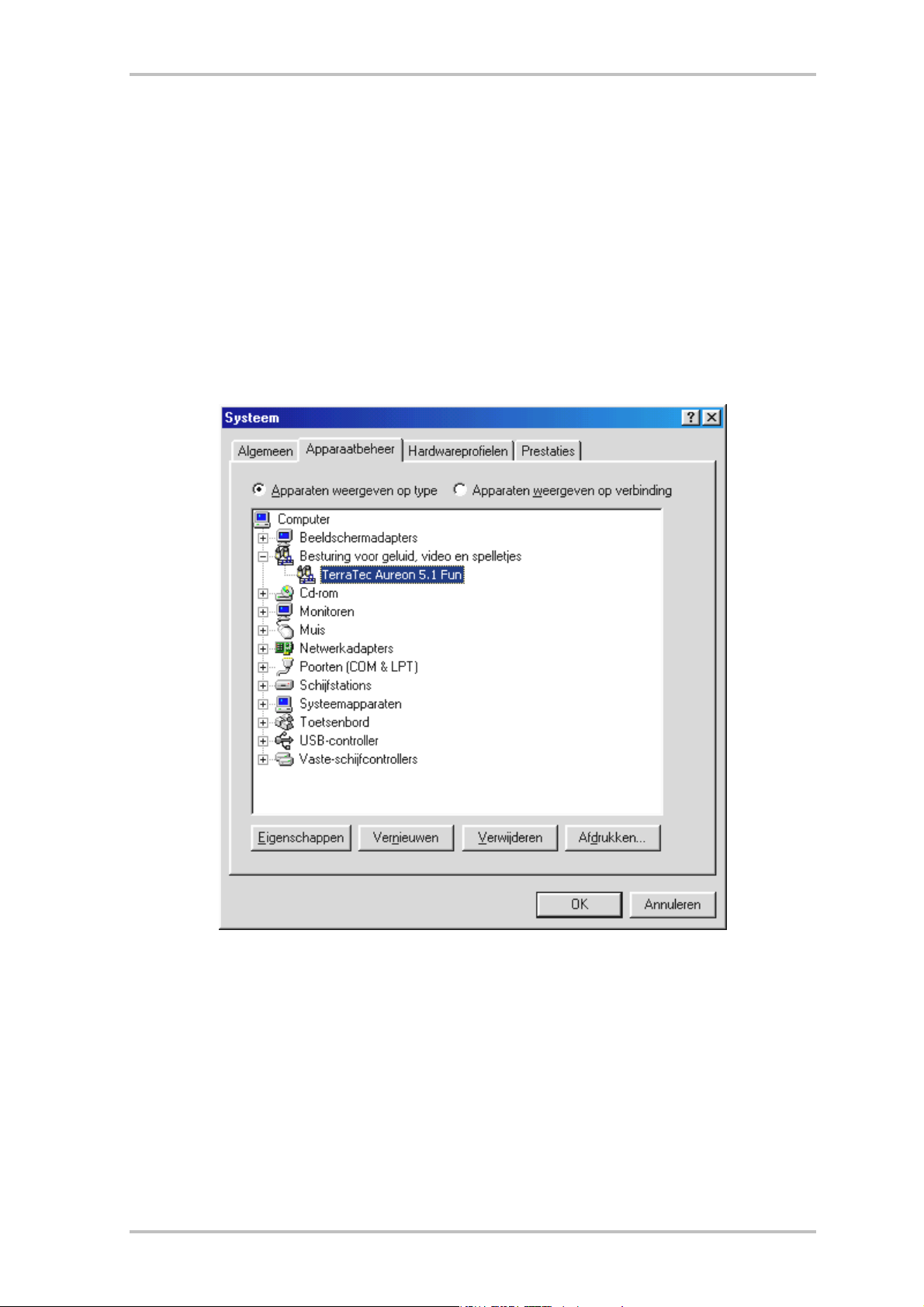

“Apparaatbeheer” door de volgende stappen uit te voeren:
Klik op “Start” -> “Instellingen” -> “Configuratiescherm” -> “Systeem”.
Let er a.u.b. op, dat Windows 98 SE veel verder ontwikkeld is dan Windows 98 in de eerste
versie en voor computerspelletjes of thuisbioscoop-toepassingen een betere keus is.
Draait uw systeem nog onder de eerste versie van Windows 98 dan raden wij u dringend aan
een update door te voeren. Updates van Windows 98 naar Windows 98 SE krijgt u bij uw
speciaalzaak en zijn voor het gebruik van alle functies van de geluidskaart beslist een
investering die zich loont en die u enorm veel tijd en ergernis bespaart.
10 SoundSystem Aureon 5.1 Fun (Nederlands)
Installatie onder Windows 98 SE
Heeft u de SoundSystem Aureon 5.1 Fun ingebouwd, dan herkent Windows 98SE de kaart als
nieuwe hardwarecomponent en toont u het volgende beeldscherm.
Klik op “Volgende”.
Selecteer “Naar en stuurprogramma zoeken dat beter is dan het huidige (aanbevolen)” en klik op
“Volgende”.
SoundSystem Aureon 5.1 Fun (Nederlands) 11
