TerraTec Aureon 5.1 Fun User Manual [de]
Handbuch (Deutsch)
Stand: 26.06.03
CE - Erklärung
Wir:
TerraTec Electronic GmbH · Herrenpfad 38 · D-41334 Nettetal
erklären hiermit, dass das Produkt:
SoundSystem Aureon 5.1 Fun
auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Dokumenten übereinstimmt:
1. EN 55022
2. EN 50082-1
Folgende Betriebsbedingungen und Einsatzumgebungen sind vorauszusetzen:
Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe
Dieser Erklärung liegt zugrunde:
Prüfbericht(e) des EMV-Prüflaboratorium
Die Informationen in diesem Dokument können sich jederzeit ohne weitere Vorankündigung ändern und stellen in
keiner Weise eine Verpflichtung von Seiten des Verkäufers dar. Keine Garantie oder Darstellung, direkt oder indirekt, wird gegeben in bezug auf Qualität, Eignung oder Aussagekraft für einen bestimmten Einsatz dieses Dokuments. Der Hersteller behält sich das Recht vor, den Inhalt dieses Dokuments oder/und der zugehörigen Produkte
jeder Zeit zu ändern, ohne zu einer Benachrichtigung einer Person oder Organisation verpflichtet zu sein. In keinen
Fall haftet der Hersteller für Schäden jedweder Art, die aus dem Einsatz, oder der Unfähigkeit, dieses Produkts oder
der Dokumentation einzusetzen zu können, erwachsen, selbst wenn die Möglichkeit solcher Schäden bekannt ist.
Dieses Dokument enthält Informationen, die dem Urheberecht unterliegen. Alle Rechte sind vorbehalten. Kein Teil
oder Auszug dieses Handbuchs darf kopiert oder gesendet werden, in irgendeiner Form, auf keine Art und Weise
oder für irgendeinen Zweck, ohne ausdrückliche schriftliche Genehmigung des Urheberrechtsinhabers. Produktund Markennamen die in diesem Dokument genannt werden, sind nur für Zwecke der Identifikation. Alle eingetragenen Warenzeichen, Produkt- oder Markennamen, die in diesem Dokument genannt werden, sind eingetragenes
Eigentum der jeweiligen Besitzer.
©TerraTec
®
Electronic GmbH, 1994-2002. Alle Rechte vorbehalten (26.06.03).
4 SoundSystem Aureon 5.1 fun (deutsch)
Inhalt
Aufbau der Karte................................................................................................................... 6
Hardwareinstallation. ............................................................................................................7
Einbau der Karte...................................................................................................................7
Anschluss eines Lautsprechersystems an Ihre Aureon 5.1 Fun Soundkarte .......................... 9
Die Installation der Treiber................................................................................................... 10
Installation unter Windows 98 SE. ...................................................................................... 11
Installation unter Windows Me. ..........................................................................................15
Installation unter Windows 2000........................................................................................18

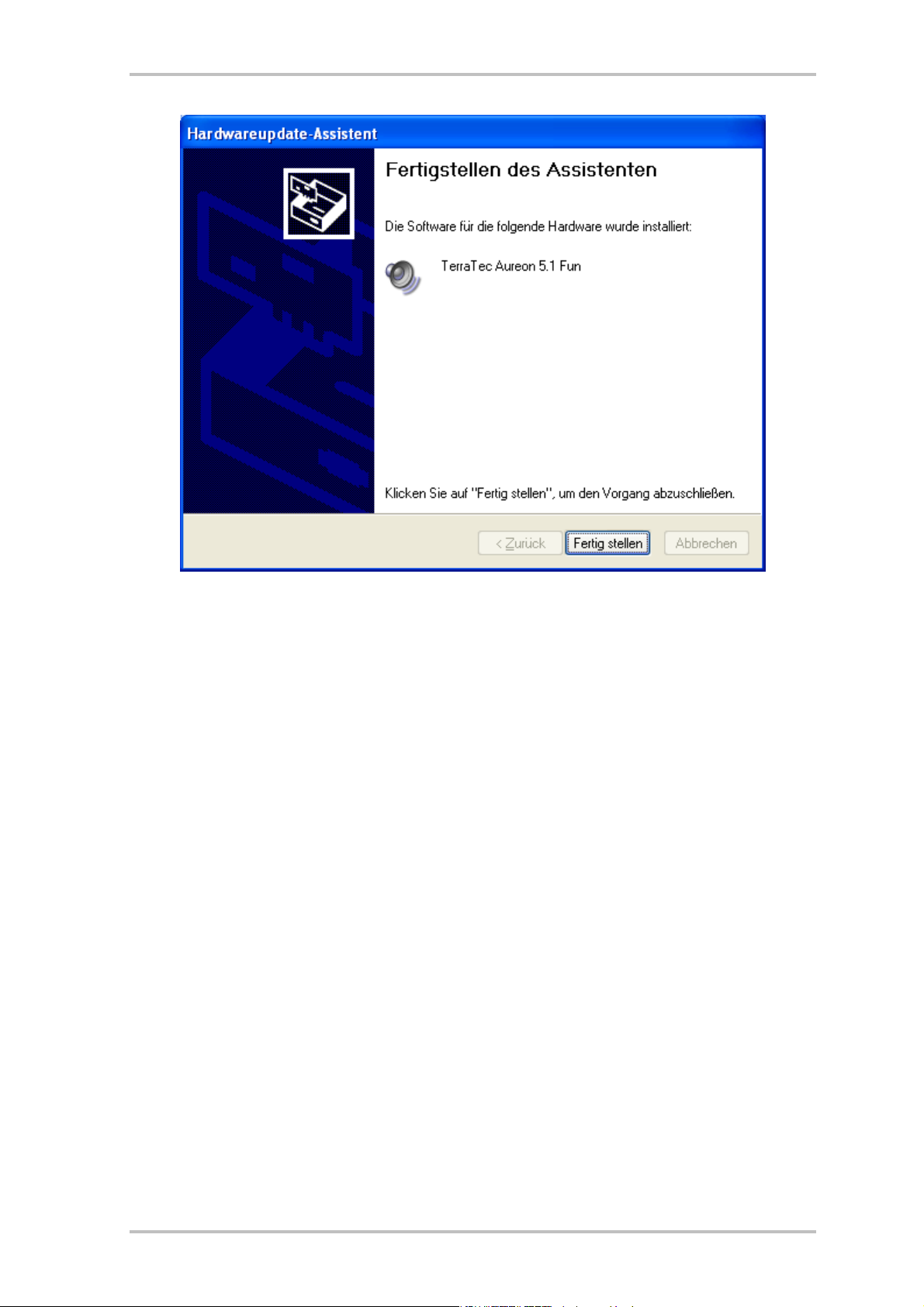

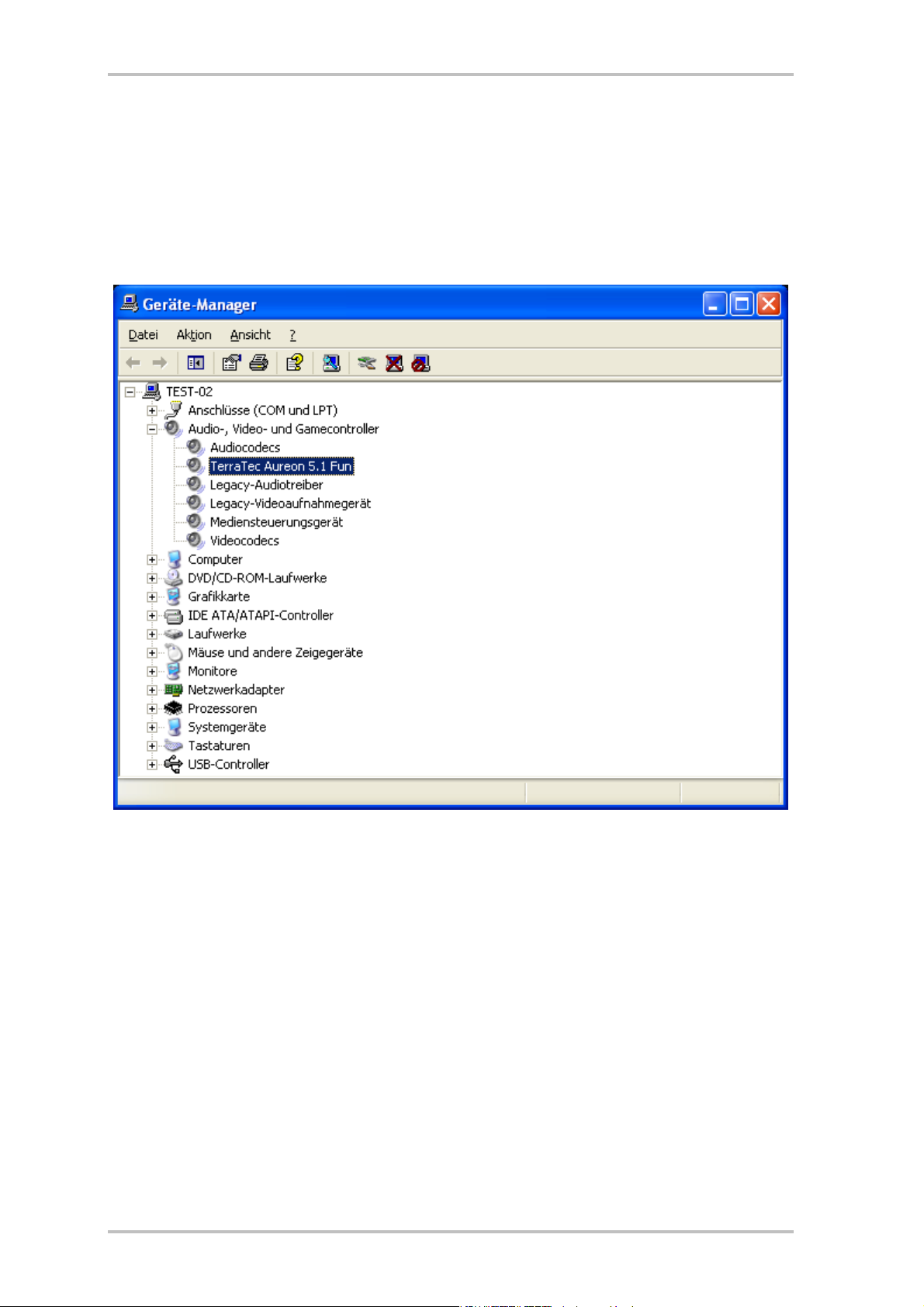

Installation unter Windows XP. .......................................................................................... 22
Das Aureon 5.1 Fun Control Panel........................................................................................ 26

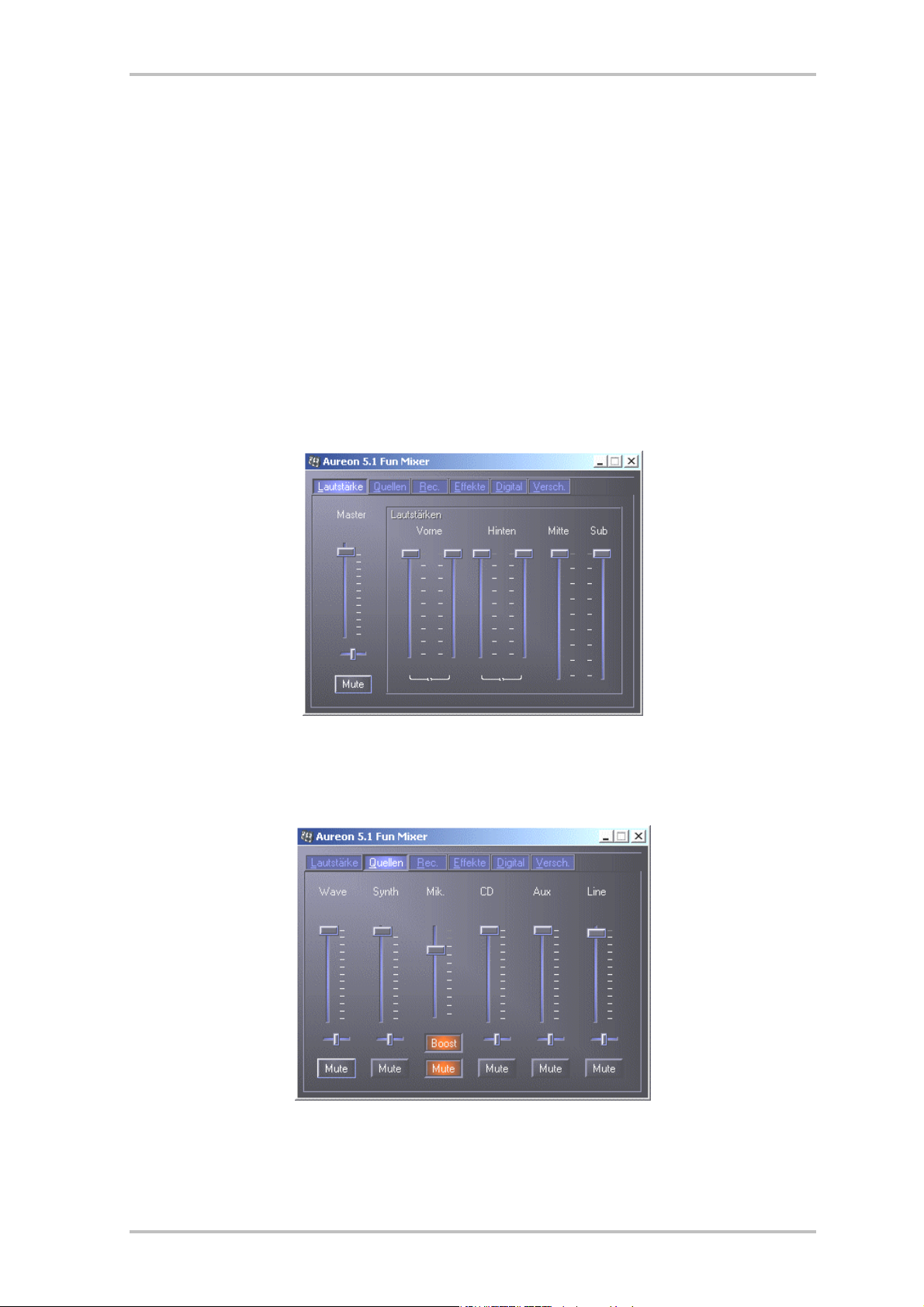

Lautstärke ......................................................................................................................... 26
Quellen ............................................................................................................................. 26

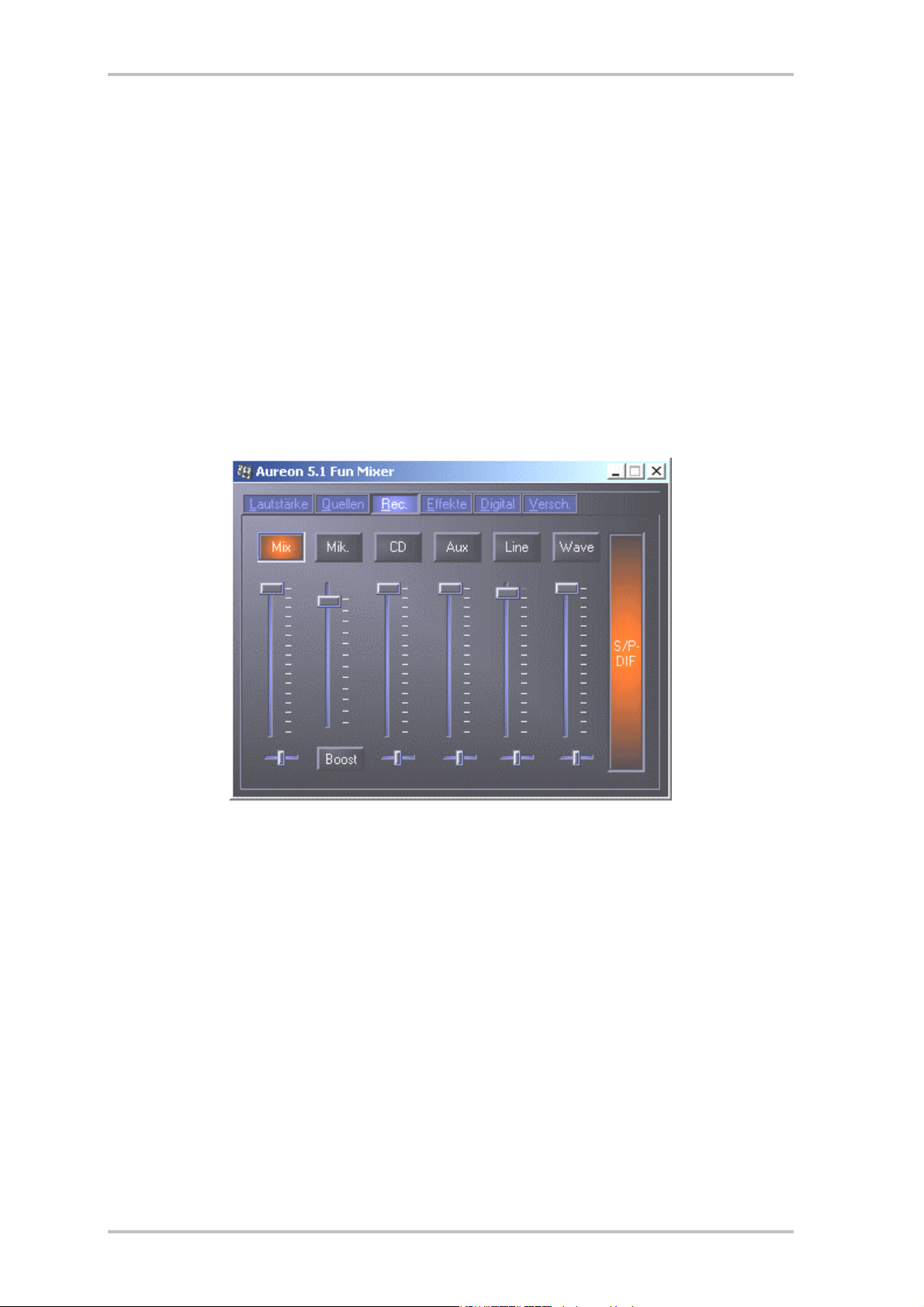

Rec .....................................................................................................................................27

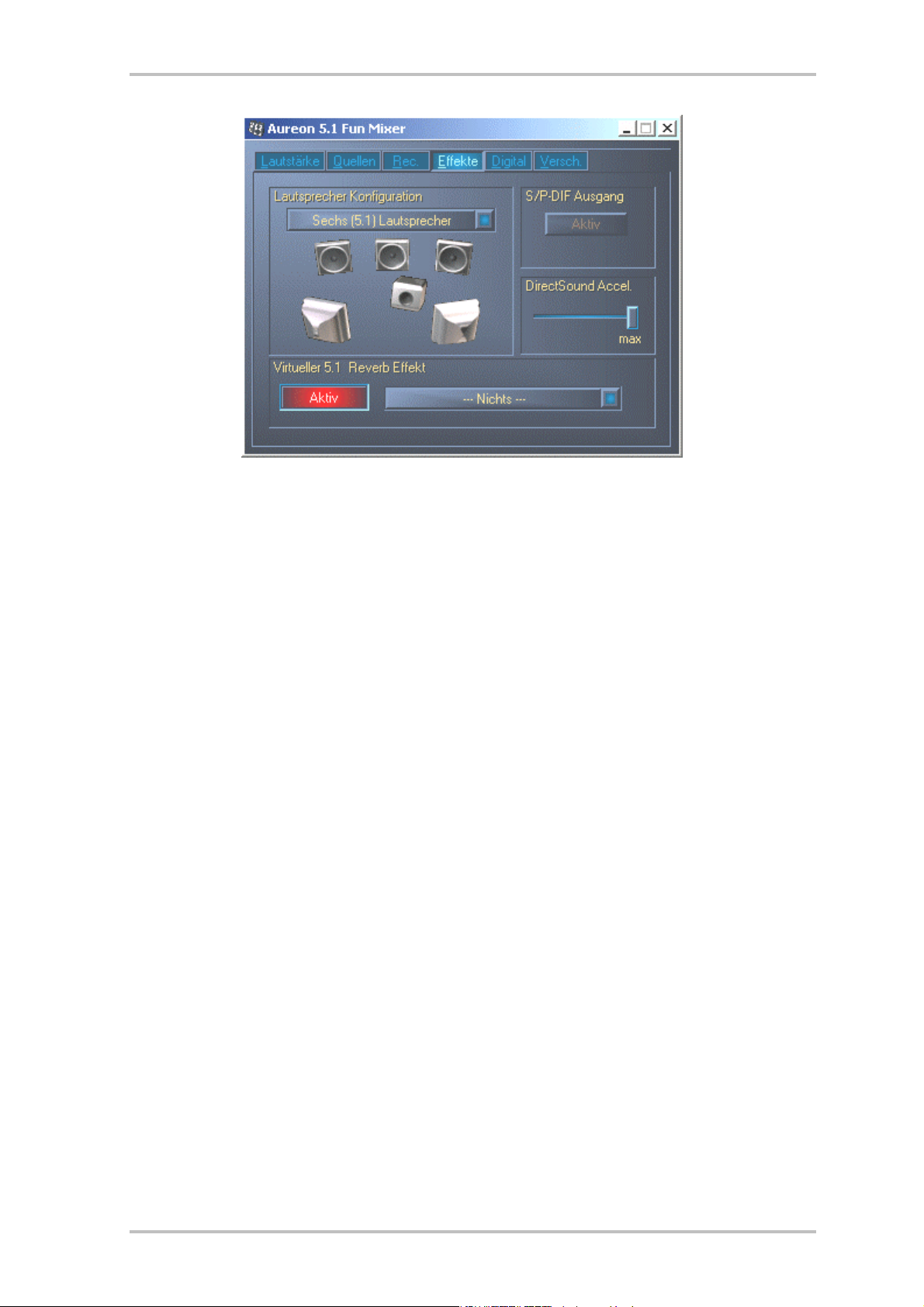

Effekte................................................................................................................................27
Digital ............................................................................................................................... 29

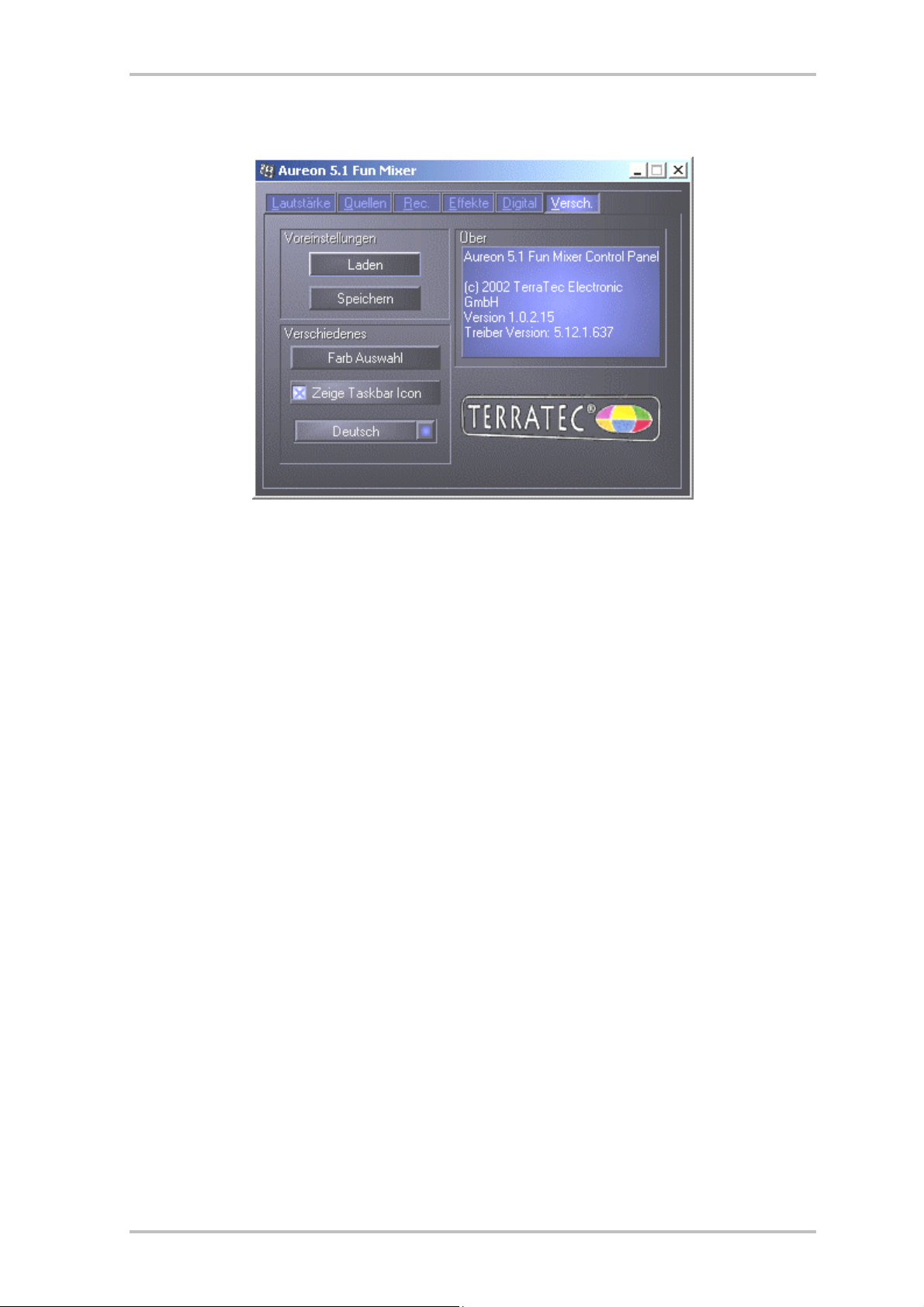

Versch. .............................................................................................................................. 30
Bundlesoftware ..................................................................................................................31
FAQ .................................................................................................................................... 31
Support .............................................................................................................................. 31
SoundSystem Aureon 5.1 fun (deutsch) 5
Sehr geehrte Kundin, sehr geehrter Kunde,
in der folgenden Installationsanweisung steht das <CD> für den Laufwerksbuchstaben Ihres
CD-ROM Laufwerks.
Aufbau der Karte
m
l
o
k
j
i
h
g
n
d
f
e
d Game- /MIDI Port
e Digital Out
f Digital In
g Line Out 3 (Center/Sub)
h Line Out 2 (Rear)
i Line Out 1 (Front) / Headphone Out
j Line In
k Mic In
l CD In
m Aux In
n Gameport Connector
o Jumper JP1 (Line Out / Headphone Out)
6 SoundSystem Aureon 5.1 fun (deutsch)
Hardwareinstallation.
Einbau der Karte.
Bevor Sie die Soundkarte in Ihren Rechner einbauen, beachten Sie bitte die Besonderheiten
Ihrer Rechnerkonfiguration. Informieren Sie sich auch in den Handbüchern Ihres Rechners und
anderer Zusatzkarten über deren Einstellungen.
Wenn Sie folgende Hinweise beachten, sollte der Einbau problemlos durchzuführen sein.
Sollte es dann immer noch nicht funktionieren, steht Ihnen unsere Service-Hotline gerne zu
Verfügung. Die Telefonnummer sowie die Hotlinezeiten finden Sie auf dem beiliegenden
Service-Begleitschein.
Überprüfen Sie zunächst die Vollständigkeit des Paketes.
Der Lieferumfang umfasst mindestens:
•
1 PCI-Soundkarte TerraTec SoundSystem Aureon 5.1 Fun
•
1 Slotblech mit MIDI/Gameport-Erweiterung
•
1 Installations- & Treiber-CD-ROM
•
1 Registrierungskarte mit Produkt-Seriennummer
•
1 Service-Begleitschein
Schicken Sie die Registrierungskarte schnellstmöglich zu uns oder registrieren Sie sich übers
Internet unter http://www.terratec.net/register.htm
Hotline.
Sicherheitshinweis.
Ziehen Sie vor dem Öffnen des Gerätes den Netzstecker aus der Steckdose und der Buchse
am PC heraus!
. Dies ist wichtig für den Support und die
SoundSystem Aureon 5.1 fun (deutsch) 7
Und jetzt Schritt für Schritt:
•
Schalten Sie Ihren Computer und alle angeschlossenen Peripheriegeräte wie Drucker und
Monitor aus. Lassen Sie das Netzkabel zunächst angeschlossen, damit Ihr Computer geerdet ist.
•
Berühren Sie die Metallplatte an der Rückseite Ihres Systems, um sich selbst zu erden
und von statischer Elektrizität zu befreien. Entfernen Sie dann das Netzkabel.
•
Entfernen Sie nun die Gehäuseabdeckung Ihres PC.
•
Suchen Sie nach einem freien PCI-Erweiterungssteckplatz, sowie einem beliebigen anderen daneben liegenden Erweiterungssteckplatz, entfernen Sie die Schraube, mit der die
Steckplatzabdeckung befestigt ist, und entnehmen Sie die Abdeckung. Damit Ihre Aureon
5.1 Fun optimal arbeitet, wählen Sie, wenn möglich, einen Steckplatz, der sich nicht unmittelbar neben einer bereits installierten Karte befindet, da einige Karten wie z.B. Grafikkarten Signale aussenden können, die sich störend auf Ihre Soundkarte auswirken.
•
Nehmen Sie die Soundkarte vorsichtig aus der Verpackung und fassen Sie sie mit einer
Hand an den Rändern, während die andere Hand auf der Metalloberfläche des PC ruht.
Damit ist gewährleistet, dass die elektrostatische Ladung Ihres Körpers vollständig über
den Rechner abfließt und Ihre Soundkarte nicht belastet. Berühren Sie auf keinen Fall die
Bauteile der Karte.
•
Legen Sie die Funktion des Anschlusses i fest:
•
Verbinden Sie die MIDI/Gameport-Erweiterung mit dem Anschluss n, sowie bei Bedarf
andere interne Audiogeräte (z.B. CD-Rom oder DVD-Laufwerke) mit den Anschlüssen l
oder m der Karte.
•
Richten Sie die rückseitige Halterung der Soundkarte am Erweiterungssteckplatz so aus,
dass sich die goldfarbene Anschlussleiste Ihrer Karte genau über dem Sockel des Steckplatzes befindet.
•
Stecken Sie die Karte in den Steckplatz. Unter Umständen müssen Sie die Karte kräftig in
den Steckplatz hineindrücken, damit eine ordnungsgemäße Verbindung zustande kommt.
Gehen Sie dennoch behutsam vor, und achten Sie unbedingt darauf, dass die Kontakte
genau aneinander ausgerichtet sind, da Sie ansonsten die Hauptplatine oder Ihre Soundkarte beschädigen können.
•
Befestigen Sie die Soundkarte mit der frei geworden Schraube der Steckplatzabdeckung.
•
Verfahren Sie analog dazu mit der MIDI/Gameport-Erweiterung.
•
Montieren Sie abschließend wieder die Gehäuseabdeckung.
•
Schließen Sie die Lautsprecher oder Ihre Stereoanlage an die Soundkarte an.
•
Schließen Sie das Netzkabel, sowie alle anderen Kabel wieder an. Vergewissern Sie sich,
dass Ihre Lautsprecher oder Ihre Stereoanlage auf eine niedrige Lautstärke eingestellt
sind. Schalten Sie Ihren Rechner jetzt wieder ein.
8 SoundSystem Aureon 5.1 fun (deutsch)
Anschluss eines Lautsprechersystems an Ihre Aureon 5.1 Fun Soundkarte
Sie können jedes handelsübliche aktive Boxensystem an ihre Aureon 5.1 Fun Soundkarte
anschließen.
Stellen Sie sicher, dass der Front Anschluss i mit JP1 als ”Line” konfiguriert ist.
Unten sehen Sie die typische Verbindung für ein 6-Kanal (5.1) Lautsprechersystem (die benötigten 2fach Cinch auf 3,5mm Klinke Anschlusskabel werden in der Regel bei Ihrem Lautsprechersystem mitgeliefert, wie z.B. bei TerraTec HomeArena Produkten).
Um ein 4-Kanal Boxensystem anzuschließen benutzen Sie bitte nur den Front i und Rear h
Anschluss und für ein 2 / 2.1 Kanal Boxensystem nur den Front i Anschluss der Soundkarte.
Wählen Sie nach der Installation der Treiber und der Software die korrekte Lautsprecherkonfiguration im Aureon 5.1 Fun Control Panel aus (siehe Kapitel „Das Aureon 5.1 Fun Control
Panel“)
SoundSystem Aureon 5.1 fun (deutsch) 9
Die Installation der Treiber
Arbeiten Sie mit Windows ME, Windows 2000 oder Windows XP, können Sie dieses Kapitel
überspringen und auf Seite 15 (Windows ME) oder Seite 18 (Windows 2000) fortfahren.
Vor der Installation unter Windows 98 SE sollten Sie jedoch überprüfen, ob auch wirklich die
zweite Version von Windows 98 auf Ihrem PC zum Einsatz kommt. Öffnen Sie hierzu den
„Geräte-Manager“ indem Sie die folgenden Schritte durchführen:

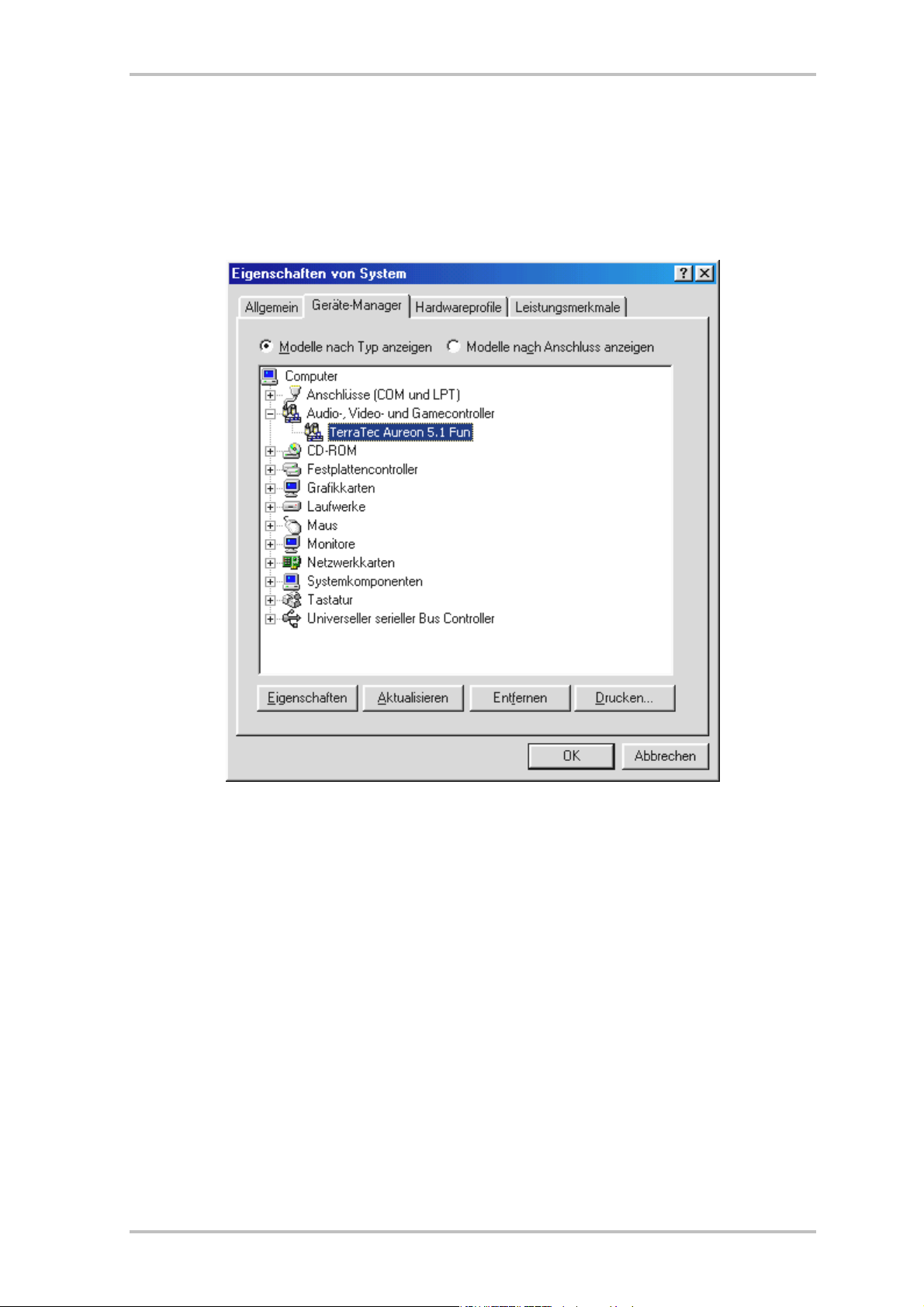

Klicken Sie auf „Start“ -> „Einstellungen“ -> „Systemsteuerung“ -> „System“.
Beachten Sie bitte, dass Windows 98 SE viel weiter entwickelt ist als Windows 98 in der
ersten Version und für PC-Spiele oder Heimkino Anwendungen die bessere Wahl darstellt.
Sollte auf Ihrem System noch die erste Version von Windows 98 zum Einsatz kommen, möchten wir Ihnen dringend dazu raten ein Update durchzuführen. Updates von Windows 98 auf
Windows 98 SE erhalten Sie bei Ihrem Fachhändler und sind für die Nutzung aller Funktionen
der Soundkarte sicherlich eine lohnende Investition, die Ihnen enorm viel Zeit und Ärger
erspart.
10 SoundSystem Aureon 5.1 fun (deutsch)
Installation unter Windows 98 SE.
Haben Sie das SoundSystem Aureon 5.1 Fun eingebaut, so erkennt Windows 98SE die Karte
als neue Hardwarekomponente und zeigt Ihnen den folgenden Bildschirm.
Klicken Sie auf „Weiter“.

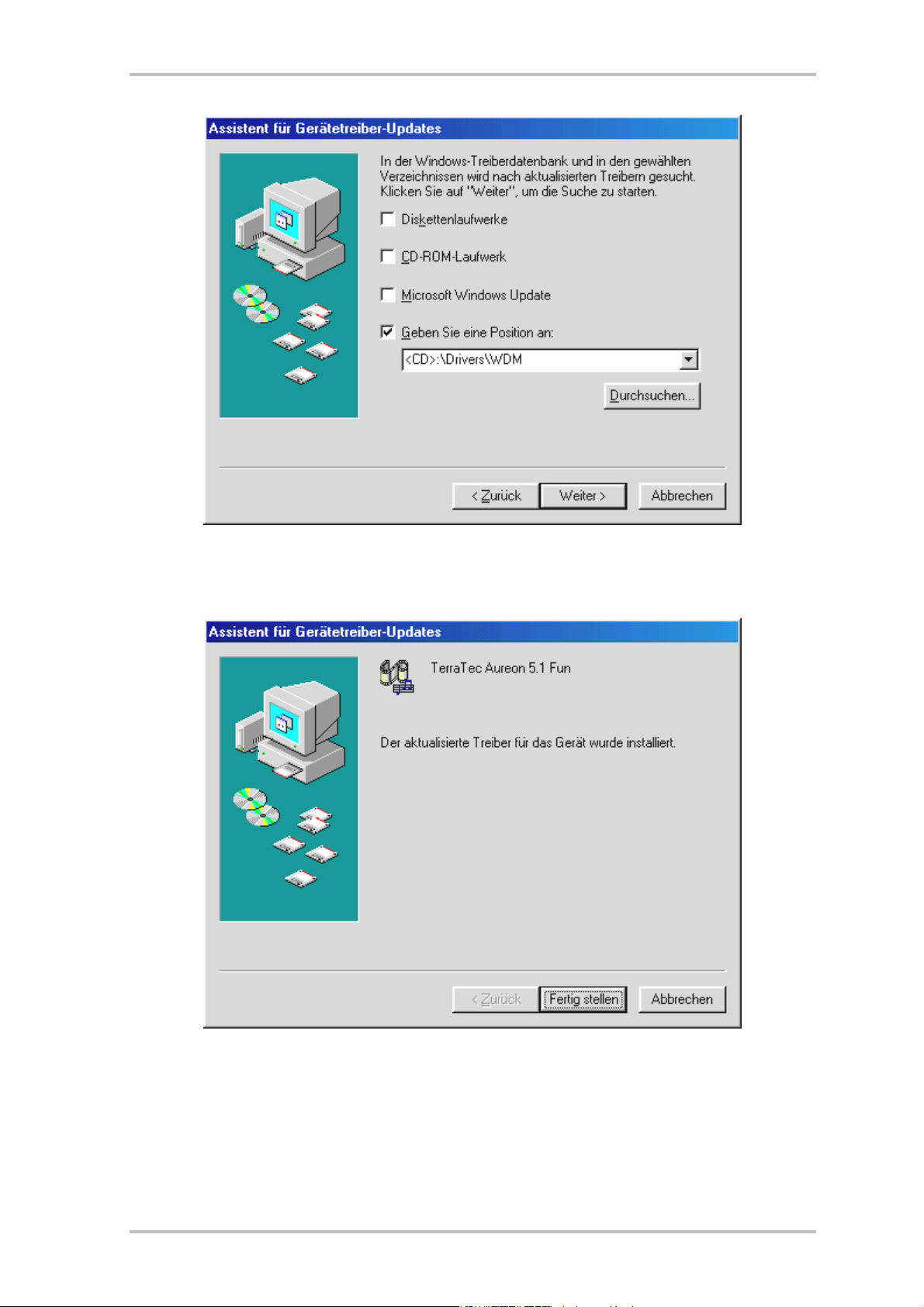

Wählen Sie hier „Nach dem besten Treiber für das Gerät suchen (empfohlen).“ Und klicken Sie „Weiter“.
SoundSystem Aureon 5.1 fun (deutsch) 11
