TermaCook Integral 800 Instructions For Fitting And Use [de, en]

Page 1
TermaCook
FLÄCHENINDUKTION
D
GB
2406130000 H91
Bedienungsanleitung Montageanweisung
Instructions
for tting and use
Made in
Kochfelder in Deutschland produziert 4
Ausschließlich Markenkomponenten 4
GERMANY
Geprüfte Qualität 4
Geprüfte Sicherheit 4
Page 2
D
TermaCook
Verpackungs-Entsorgung
Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführen der Verpackungsmaterialien in den Materialkreis­lauf spart Rohstoffe und verringert das Müllaufkommen.
Altgeräte-Entsorgung
Das Symbol auf dem Produkt oder seiner Verpa­ckung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elek­trischen und elektronischen Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen ge­fährdet. Weitere Informationen über das Recycling dieses Pro­dukts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Bestimmungsgemäße Verwendung
Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt und ähnlichen Bereichen bestimmt. Ähnliche Bereiche sind: – Die Verwendung in Läden, Büros und andere ähnliche Arbeitsumgebungen – Die Verwendung in landwirtschaftlichen Betrieben – Die Verwendung durch Kunden in Hotels, Motels und weiteren typischen Wohnumgebungen – Die Verwendung in Frühstückspensionen Es darf nicht zweckentfremdet und nur unter Aufsicht verwendet werden.
Hier finden Sie...
Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wich­tige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.
Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel »Was tun bei Problemen?« nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Ser­vicekosten.
Inhaltsverzeichnis
Sicherheitshinweise und Warnungen 3
Für Anschluss und Funktion 3 Für das Kochfeld 3 Für Personen 5
Gerätebeschreibung 6
Bedienung durch Sensortasten 7
Bedienung 8
Das Kochfeld 8 Topferkennung 8 Betriebsdauerbegrenzung 8 Sonstige Funktionen 8 Überhitzungsschutz (Induktion) 8 Geschirr für Induktionskochfeld 9 Energiespartipps 9 Kochstufen 9 Restwärmeanzeige 9 Gerät betriebsbereit schalten 10 Tastenbetätigung 10 Kochfeld und Kochzone einschalten 10 Kochzone ausschalten 10 Kochfeld abschalten 10 Kindersicherung 11 Abschaltautomatik (Timer) 12 Kurzzeitwecker (Eier-Uhr) (Kochzone ausgeschaltet) 12 Powerstufe 13 Powermanagement 13 Brückenfunktion 13 Lüfter verwenden 14 Lüfternachlauf 14
Reinigung und Pflege 15
Glaskeramik-Kochfeld 15 Kochmulden-Lüfter 15
Was tun bei Problemen? 16
Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie die­se Gebrauchs- und Montageanweisung zur Information und Si­cherheit an neue Besitzer weiter.
2
Montage 17
Sicherheitshinweise für den Küchenmöbelmonteur 17 Belüftung 17 Einbau 18 Zusammenbau Abluftsystem 20 Einbau Kochmulden Lüfter 22 Elektrischer Anschluss 22 Technische Daten 23 Inbetriebnahme 23
Page 3
D
Sicherheitshinweise und Warnungen
TermaCook
Für Anschluss und Funktion
· Die Geräte werden nach den einsch­ lägigen Sicherheitsbestimmungen ge­ baut.
· Netzanschluss, Wartung und Reparatur der Geräte darf nur ein autorisierter Fachmann nach den geltenden Sich­ erheitsbestimmungen vornehmen. Un­ sachgemäß ausgeführte Arbeiten ge­ fährden Ihre Sicherheit.
· Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kunden­ dienst oder eine ähnlich qualifizierte Person er setzt werden, um Gefährdun­ gen zu vermeiden.
· Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem externen Fernwirksystem betrieben werden.
Für das Kochfeld
· Wegen der sehr schnellen Reaktion bei hoher Kochstufeneinstellung das Induk­ tionskochfeld nicht unbeaufsichtigt betreiben!
· Beachten Sie beim Kochen die hohe Aufheizgeschwindigkeit der Kochzonen. Vermeiden Sie das Leerkochender Töp­ fe, da dabei Überhitzungsgefahr der Töpfe besteht!
und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Das Gerät ausschalten und dann die Flammen vorsichtig z.B. mit einem Deckel oder einer Löschde­ cke abdecken.
· Die Glaskeramik-Fläche ist sehr wider­ standsfähig.Vermeiden Sie dennoch, dass harte Gegenstände auf die Glas­ kermik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
· Bei Brüchen, Sprüngen, Rissen oder an­ deren Beschädigungen an der Glas­ keramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung aus- schalten und den Kundendienst rufen.
· Sollte sich das Kochfeld durch einen Defekt der Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts­ Sicherung ausschalten und den Kun­ dendienst rufen.
· Vorsicht beim Arbeiten mit Haushalts­ geräten! Anschlussleitungen dürfen nicht mit den heißen Kochzonen in Be­ rührung kommen.
· Brandgefahr: niemals Gegenstände auf der Kochfläche lagern.
· Stellen Sie Töpfe und Pfannen nicht leer auf eingeschaltete Kochzonen.
· Vorsicht bei der Verwendung von Sim­ mertöpfen. Simmertöpfe können unbe­ merkt leerkochen! Dies führt in der Fol­ ge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!
· Schalten Sie eine Kochzone nach Ge­ brauch unbedingt durch die Minus-Tas­ te ab und nicht allein durch die Topfer­ kennung.
· Überhitzte Fette und Öle können sich selbst entzünden. Speisen mit Fetten
· Das Glaskeramik-Kochfeld darf nicht als Ablagefläche benutzt werden.
· Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was schmel­ zen kann, z.B. Kunststoffe, Folie, beson ders Zucker und stark zuckerhaltige Speisen. Zucker sofort im heißen Zu­ stand mit einem speziellen Glasscha­ ber vollständig von dem Glaskeramik­ Kochfeld entfernen, um Beschädigun­ gen zu vermeiden.
3
Page 4
D
Sicherheitshinweise und Warnungen
TermaCook
· Metallgegenstände (Küchengeschirr, Besteck…) dürfen nie auf dem Indukti­ onskochfeld abgelegt werden, weil sie heiß werden könnten. Verbrennungsge­ fahr!
· Keine feuergefährlichen, leicht entzünd­ bare oder verformbare Gegenstände direkt unter das Kochfeld legen.
· Metallgegenstände die am Körper ge­ tragen werden, können in unmittelba­ rer Nähe des Induktionskochfeldes heiß werden. Vorsicht, Verbrennungsgefahr. Nicht magnetisierbare Gegenstände (z.B. gol dene oder silberne Ringe) sind nicht betroffen.
· Niemals verschlossene Konservendo­ sen und Verbundschichtverpackungen auf Kochzonen erhitzen. Durch Energie­ zufuhr könnten diese zerplatzen!
· Die Sensortasten sauber halten, da Ver­ schmutzungen vom Gerät als Finger kontakt erkannt werden könnte. Nie­ mals Gegenstände (Töpfe, Geschirr- tücher, etc.) auf die Sensortasten stellen!
· Wenn Töpfe bis über die Sensortasten überkochen, raten wir dazu, die Aus­ Taste zu betätigen.
· Heiße Töpfe und Pfannen nicht in die Nähe der Sensortaste verschieben bzw. diese abdecken. In diesem Fall schal­ tet sich das Gerät automatisch ab.
· Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampf- reinigungsgerät oder ähnlichem gerei­ nigt werden!
· Achten Sie darauf dass keine Gegen­ stände (z.B. Putztuch) in unmittelbarer Umgebung des Kochfeldabzuges lie­ gen. Diese können durch die Luftströ­ mung eingesaugt werden. Grundsätz­ lich sind Flüssigkeiten und Kleinteile vom Gerät fernzuhalten.
· Betreiben Sie das Gerät nie ohne ein­ gesetzten Fettfilter.
· Überfettete Filter bedeuten Brandge­ fahr!
· Frittieren ist nur unter ständiger Beob- achtung gestattet, Flambieren ist nicht zulässig!
· Bei Betrieb kaminabhängiger Holz-, Kohle-, Gas- oder Ölfeuerstätten muss für ausreichend Zuluft gesorgt werden.
· Der maximal zulässige Unterdruck, der durch die Dunsthaube im Raum der kaminabhängigen Feuerstätte be­ wirkt wird, darf 4 Pa (0,04 mbar) nicht über schreiten, sonst besteht Vergift­ ungsgefahr.
· Den Topf immer in der Mitte der Koch­ zone zentrieren.
· Große Töpfe nach Möglichkeit auf den hinteren Kochzonen verwenden, damit die Sensortasten nicht zu stark erwärmt werden (Überhitzung Touch-Control; Fehlermeldung E2, Abschaltung der Touch-Control).
· Sind Haustiere in der Wohnung, die an das Kochfeld gelangen könnten, ist die Kindersicherung zu aktivieren.
4
Page 5
D
Sicherheitshinweise und Warnungen
TermaCook
Für Personen
· Diese Geräte können von Kindern ab 8 Jahren sowie von Personen mit re­ duzierten physischen, sensorischen oder mentalen Fähigkeiten oder Man­ gel an Erfahrung und/oder Wissen be­ nutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Ge­ brauchs des Gerätes unterwiesen wur­ den und die daraus resultierenden Ge­ fahren verstanden haben. Kinder dür­ fen nicht mit dem Gerät spielen. Die Reinigung und die Wartung durch d e n Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.
· Die Oberflächen an Heiz- und Koch­ stellen werden bei Betrieb heiß. Aus diesem Grunde sollten Kleinkinder grundsätzlich ferngehalten werden.
· Es dürfen nur Kochmuldenschutzgitter oder Kochmuldenabdeckungen des Kochmuldenherstellers oder die vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Koch mul­ denschutzgitter oder Kochmuldenab­ deckungen verwedet werden. Die Verwendung von ungeeigneten Koch­ muldenschutzgitter oder Kochmulden­ abdeckungen kann zu Unfällen führen.
· Personen mit Herzschrittmachern oder implantierten Insulinpumpen müssen sich vergewissern, dass ihre Implantate nicht durch das Induktionskochfeld be­ einträchtigt werden (der Frequenzbe­ reich des Induktionskochfeldes ist 20-50 kHz).
5
Page 6
D
Gerätebeschreibung
TermaCook
Das Dekor kann von den Abbildungen abweichen.

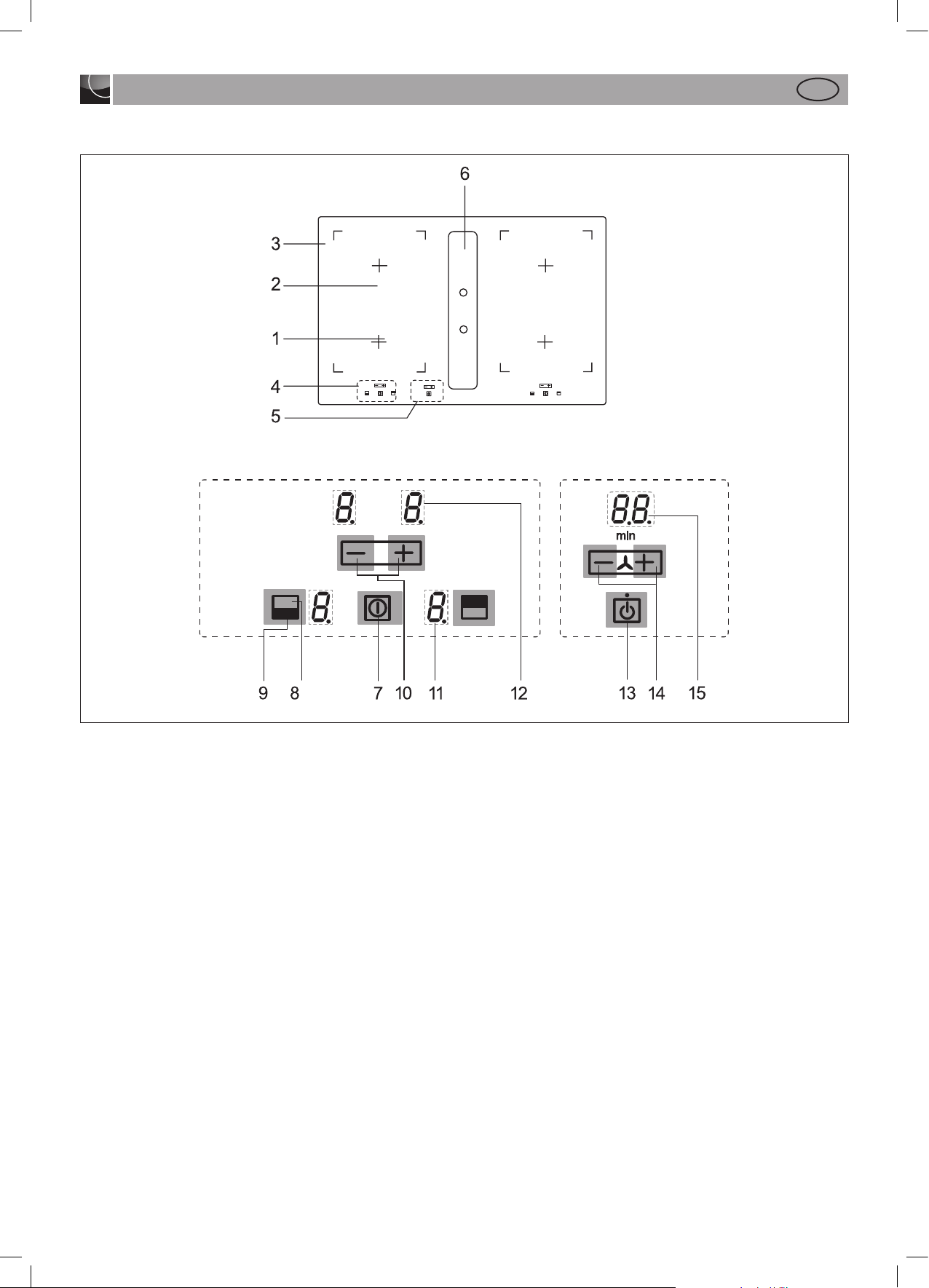

1. Induktionskochzone vorne links
2. Induktionskochzone hinten links
3. Glaskeramik-Kochfeld
4. Touch-Control Bedienfeld
5. Stand-by Taste und Lüftesteuerung
6. Lüfter
7. Ein/Aus-Taste (Kochfeld)
8. Kochzonenauswahl-Taste
9. Symbol zur Zuordnung der Lage der Kochzone auf dem
Glaskeramik-Kochfeld
10. Plus-Taste (erhöhen) / Minus-Taste (verringern)
11. Kochstufen-Anzeige
12. Timeranzeige
13. Stand-by Taste
14. Minus- /Plus-Taste Lüfter
15. Anzeige Lüfter
6
Page 7
D
Gerätebeschreibung
TermaCook
Bedienung durch Sensortasten
Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control Sensortasten. Die Sensortasten funktonieren wie folgt: mit der Fingerspitze ein Symbol auf der Glaskeramikober­fläche kurz berühren. Jede korrekte Betätigung wird durch einen Signalton bestätigt. Nachfolgend wird die Touch-Control Sensor­taste als »Taste« bezeichnet.
Stand-by Taste (14)
Mit dieser Taste wird das Gerät betriebsbereit geschaltet. Die Taste ist sozusagen der Hauptschalter. Nach dem Ausschalten über die­se Taste bleibt das Gerät noch ca. 120 Min. in Betriebsbereitschaft. Achtung! Hat das Gerät komplett abgeschaltet, wird auch keine Restwärmeanzeige mehr angezeigt!
Ein-/Aus-Taste (7) Kochzonen links oder rechts
Mit dieser Taste wird die linke oder rechte Kochfeldseite ein- und ausgeschaltet.
Kochzonenauswahl-Taste; z.B. vorne (8)
Durch Betätigung einer der zur Verfügung stehenden Koch­zonenauswahl-Tasten wird eine Kochzone ausgewählt, für die anschließend mit der Plus-Taste oder Minus-Taste eine Kochstufe­eingestellt werden kann.
Minus-/Plus-Taste Lüfter (14)
Mit diesen Tasten wird der Lüfter (Dunstabzug) bedient. Er kann unabhängig vom Kochfeld betrieben werden.
Anzeige Lüfter
Lüfterstufe
min Lüfternachlauf
(15)
Minus-Taste / Plus-Taste (10)
Mit diesen Tasten werden die Einstellungen der Kochstufen, der Abschaltautomatik und des Kurzzeitweckers vorgenommen. Durch die Minus-Taste wird der Anzeigewert verringert, durch die Plus-Taste erhöht.
Kochstufen-Anzeige (11)
Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder: leuchtet hell Kochzone ist ausgewählt (selektiert)
Restwärmeanzeige
Powerstufe
Kindersicherung
ER03 Fehlermeldung
Kontrolllampe Timerfunktion
7
Page 8
D
TermaCook
Bedienung
Das Kochfeld
Die Kochfläche ist mit einem Induktionskochfeld ausgestattet. Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche er­zeugt ein elektromagnetisches Wechselfeld, das die Glaskeramik durchdringt und im Geschirrboden den wärmeerzeugenden Strom induziert.
Bei einer Induktionskochzone wird die Wärme nicht mehr von ei­nem Heizelement über das Kochgefäß auf die zu garende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktionsströmen direkt im Kochgefäß erzeugt.
Vorteile des Induktionskochfeldes
· Energiesparendes Kochen durch direkte Energieübertra­ gung auf den Topf (geeignetes Geschirr aus magnetisier­ barem Material ist notwendig),
· erhöhte Sicherheit, da die Energie nur bei aufgesetz­ tem Topf übertragen wird,
· Energieübertragung zwischen Induktionskochzone und Topfboden mit hohem Wirkungsgrad,
· hohe Aufheizgeschwindigkeit,
· Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwärmt wird, überlaufendes Kochgut brennt nicht fest,
· schnelle, feinstufige Regelung der Energiezufuhr.
Topferkennung
Steht bei eingeschalteter Kochzone kein oder ein zu kleiner Topf auf der Kochzone, so erfolgt keine Energieübertragung. Ein blinkendes
Wird ein geeigneter Topf auf die Kochzone gestellt, schaltet sich die eingestellte Stufe ein und die Kochstufen-Anzeige leuchtet. Die Energiezufuhr wird unterbrochen, wenn das Gefäß entfernt wird, in der Kochstufenanzeige erscheint ein blinkendes .
Falls kleinere Töpfe oder Pfannen aufgesetzt werden, bei denen die Topferkennung aber noch einschaltet, wird nur soviel Lei­stung abgegeben, wie diese benötigen.
Topferkennungsgrenzen
Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Den Topf immer in der Mitte der Kochzone zentrieren, um den besten Wirkungsgrad zu erzielen.
in der Kochstufenanzeige weist darauf hin.
Betriebsdauerbegrenzung
Das Induktionskochfeld besitzt eine automatische Betriebsdauer­begrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).
Eingestellte Kochstufe Betriebsdauerbegrenzung
in Stunden
1, 2 3, 4
5
6, 7, 8 , 9
Voraussetzung ist, dass während der Nutzungsdauer keine Einstel­lungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertönt ein kurzer Signalton und ein H erscheint in der Anzeige. Die Abschaltautomatik hat gegenüber der Betriebsdauerbe­grenzung Vorrang, d.h. die Kochzone wird erst abgeschaltet, wenn die Zeit der Abschaltautomatik abgelaufen ist (z.B. Ab­schaltautomatik mit 99 Minuten und Kochstufe 9 ist möglich).
6 5 4
1,5
Sonstige Funktionen
Bei längerem oder gleichzeitigem Betätigen von einer oder meh­reren Sensortasten (z.B. durch einen versehentlich auf die Sensor­tasten gestellten Topf) erfolgt keine Schaltfunktion. Es ertönt ein Signalton und ER03 wird angezeigt. Nach einigen Sekunden wird abgeschaltet. Bitte den Gegenstand von den Sensortasten entfernen.
Überhitzungsschutz (Induktion)
Bei längerem Gebrauch der Kochfläche mit voller Leistung kann bei hoher Raumtemperatur die Elektronik nicht mehr im erforder­lichen Umfang gekühlt werden. Damit keine zu hohen Temperaturen in der Elektronik auftreten, wird ggf. die Leistung der Kochzone selbsttätig heruntergeregelt. Sollten bei normalem Gebrauch der Kochfläche und normaler Raumtemperatur häufig E2 oder ER21 angezeigt werden, so ist vermutlich die Kühlung nicht ausreichend. Fehlende Kühlöffnungen im Möbel können die Ursache sein. Ggf. ist der Einbau zu überprüfen (siehe Kapitel Belüftung).
Kochzonen-Durchmesser Empfohlener Mindestdurch-
messer Topfboden
190 x 210 mm 120 mm
Wichtig
Je nach Topfqualität kann der erforderliche Mindestdurchmesser zum Ansprechen der Topferkennung abweichen!
8

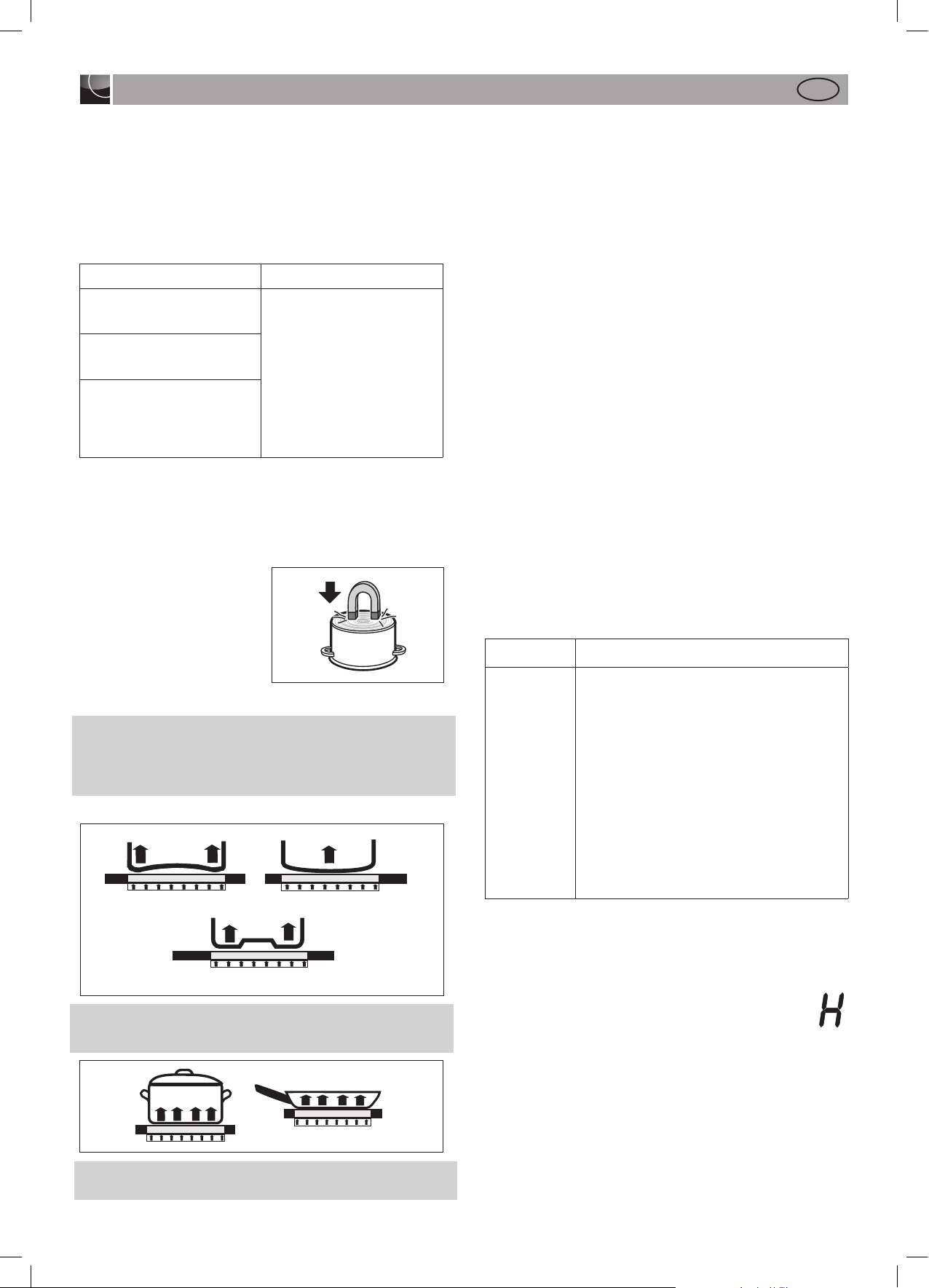

Page 9
D
TermaCook
Bedienung
Geschirr für Induktionskochfeld
Das für die Induktionskochfläche benutzte Kochgefäß muss aus Metall sein, magnetische Eigenschaften haben und eine ausrei­chende Bodenfläche besitzen.
Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.
Geeignete Kochgefäße Ungeeignete Kochgefäße
Emaillierte Stahlgefäße mit
starkem Boden
Gusseiserne Gefäße mit
emaillierten Boden
Gefäße aus rostfreiem Mehr-
schichten-Stahl, rostfreiem
Ferritstahl bzw. Aluminium mit
Spezialboden
So können Sie die Eignung des Gefäßes feststellen:
Führen Sie den nachfolgend beschriebenen Magnettest durch oder vergewissern Sie sich, dass das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionsstrom trägt.
Magnettest
Führen Sie einen Magneten an den Boden Ihres Koch­gefäßes heran. Wird er an­gezogen, so können Sie das Kochgefäß auf der Indukti­onskochfläche benutzen.
Wichtig
Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Geräusche auftreten, die auf die Bauart dieser Töpfe zu­rückzuführen sind.
Gefäße aus Kupfer, rostfrei­em Stahl, Aluminium, feuer-
festem Glas, Holz, Keramik
bzw. Terrakotta
Energiespartipps
Nachfolgend finden Sie einige wichtige Hinweise, um energie­sparend und effizient mit Ihrem neuen Induktionskochfeld und dem Kochgeschirr umzugehen.
· Der Topfbodendurchmesser sollte gleich groß sein wie der Kochzonendurchmesser.
· Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurchmesser angegeben wird. Dieser ist meistens größer als der Topfboden.
· Schnellkochtöpfe sind durch den geschlossenen Garraum und den Überdruck besonders zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
· Immer auf eine ausreichende Menge Flüssigkeit im Schnell­ kochtopf achten, da bei leergekochtem Topf die Kochzo­ ne und der Topf durch Überhitzung beschädigt werden können.
· Kochtöpfe nach Möglichkeit immer mit einem passenden Deckel verschließen.
· Zu jeder Speisemenge sollte der richtige Topf verwendet werden. Ein großer kaum gefüllter Topf benötigt viel Ener­ gie.
Kochstufen
Die Heizleistung der Kochzonen kann in mehreren Stufen einge­stellt werden. In der Tabelle finden Sie Anwendungsbeispiele für die einzelnen Stufen.
Kochstufe Geeignet für
0
1-2
3
4-5
6
7-8
9 P
Aus-Stellung, Nachwärmenutzung Fortkochen kleiner Mengen
(niedrigste Leistung)
Fortkochen Fortkochen großer Mengen,
Weiterbraten größerer Stücke Braten, Einbrenne herstellen Braten Ankochen, Anbraten, Braten Powerstufe (höchste Leistung)
Falsch: der Geschirrboden ist gewölbt. Die Temperatur kann von der Elektronik nicht korrekt ermittelt werden.
Richtig: gutes Kochgeschirr!
Bei Kochtöpfen ohne Deckel muss evtl. eine höhere Kochstufe gewählt werden.
Restwärmeanzeige
Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzei­ge H ausgestattet. Solange das H nach dem Ausschalten leuchtet, kann die Restwärme zum Schmelzen und Warm­halten von Speisen genutzt werden.
Nach dem Erlöschen des Buchstabens H kann die Kochzone noch heiß sein. Es besteht Verbrennungsgefahr!
Bei einer Induktionskochzone erhitzt sich die Glaskeramik nicht direkt, sondern wird lediglich durch die Rückwärme des Gefäßes erwärmt.
9
Page 10
D
TermaCook
Bedienung
Gerät betriebsbereit schalten
Mit der Stand-by Taste wird das Gerät betriebsbereit geschal­tet. Die Taste ist sozusagen der Hauptschalter. Es erfolgt zuerst ein Selbst-Test der Steuerung und die Anzeigen leuchten kurz auf.
Nach dem Ausschalten über diese Taste bleibt das Gerät noch ca. 120 Min. in Betriebsbereitschaft.
Achtung! Hat das Gerät komplett abgeschaltet, wird auch keine Restwärmeanzeige mehr angezeigt!
Tastenbetätigung
Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahl-) Taste anschließend die Betätigung einer nach­folgenden Taste. Die Betätigung der nachfolgenden Taste muss grundsätzlich in- nerhalb von 10 Sekunden begonnen werden, ansonsten erlischt die Auswahl.

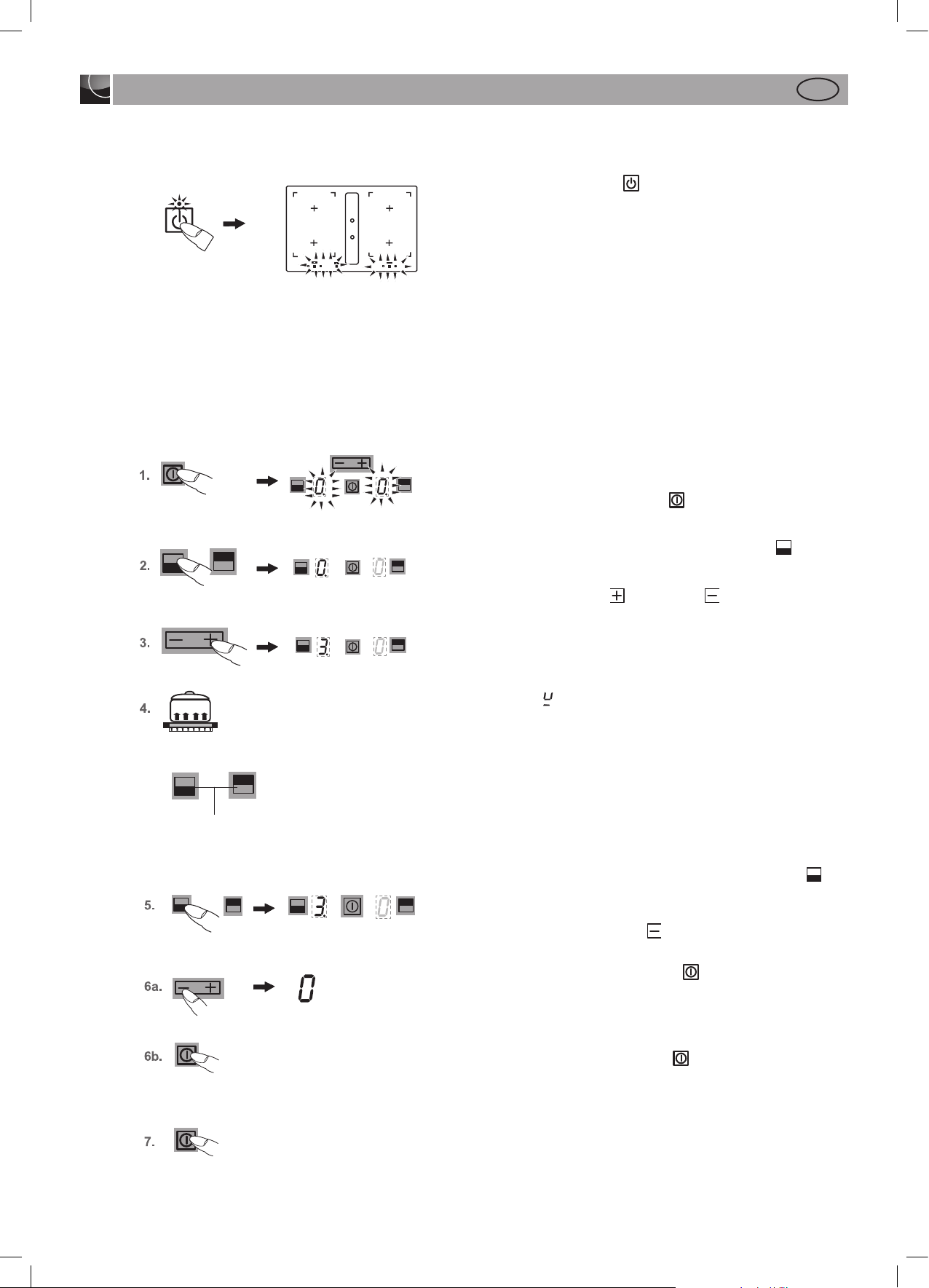

Kochfeld und Kochzone einschalten
1. Ein-/Aus-Taste Kochfeld solange betätigen (ca. 1 Sek.), bis die Kochstufen-Anzeigen 0 zeigen. Die Steuerung ist betriebsbereit.
induktionstauglich
Kochzonenauswahltasten
2. Anschließend eine Kochzonenauswahl-Taste betätigen (z.B. für vorne). Die ausgewählte Kochstufenanzeige leuchtet hell.
3. Mit der Plus-Taste oder Minus-Taste eine Kochstufe aus- wählen. Durch die Plus-Taste wird die Kochstufe 1 eingeschal­ tet, durch die Minus-Taste die Kochstufe 9.
4. Gleich anschließend geeignetes induktionstaugliches Kochgeschirr auf die Kochzone setzen. Die Topferkennung schaltet die Induktionsspule ein. Das Gefäß wird aufge­ heizt. So lange kein metallischer Kochtopf auf die Koch­ zone gestellt wird, erscheint das Symbol Sicherheitsgründen die Kochzone nach 10 Minuten abge­ schaltet. Hierzu Kapitel »Topferkennung« beachten.
Um zeitgleich auf anderen Kochzonen zu kochen, die Punkte 2 bis 4 wiederholt durchführen.
. Ohne Topf wird aus
Kochzone ausschalten
5. Die gewünschte Kochzonenauswahl-Taste betätigen (z.B. für vorne). Die ausgewählte Kochstufenanzeige leuchtet hell.
6. a) Minus-Taste anzeige 0 anzeigt, oder
6. b) Ein-/Aus-Taste Kochfeld wird abgeschaltet (alle Kochzonen werden abgeschaltet).
mehrmals betätigen, bis die Kochstufen
Kochfeld betätigen. Das gesamte
10
Kochfeld abschalten
7. Die Ein-/Aus-Taste Kochfeld betätigen. Das Kochfeld wird unabhängig von der Einstellung ausgeschaltet.
Page 11
D
TermaCook
Bedienung

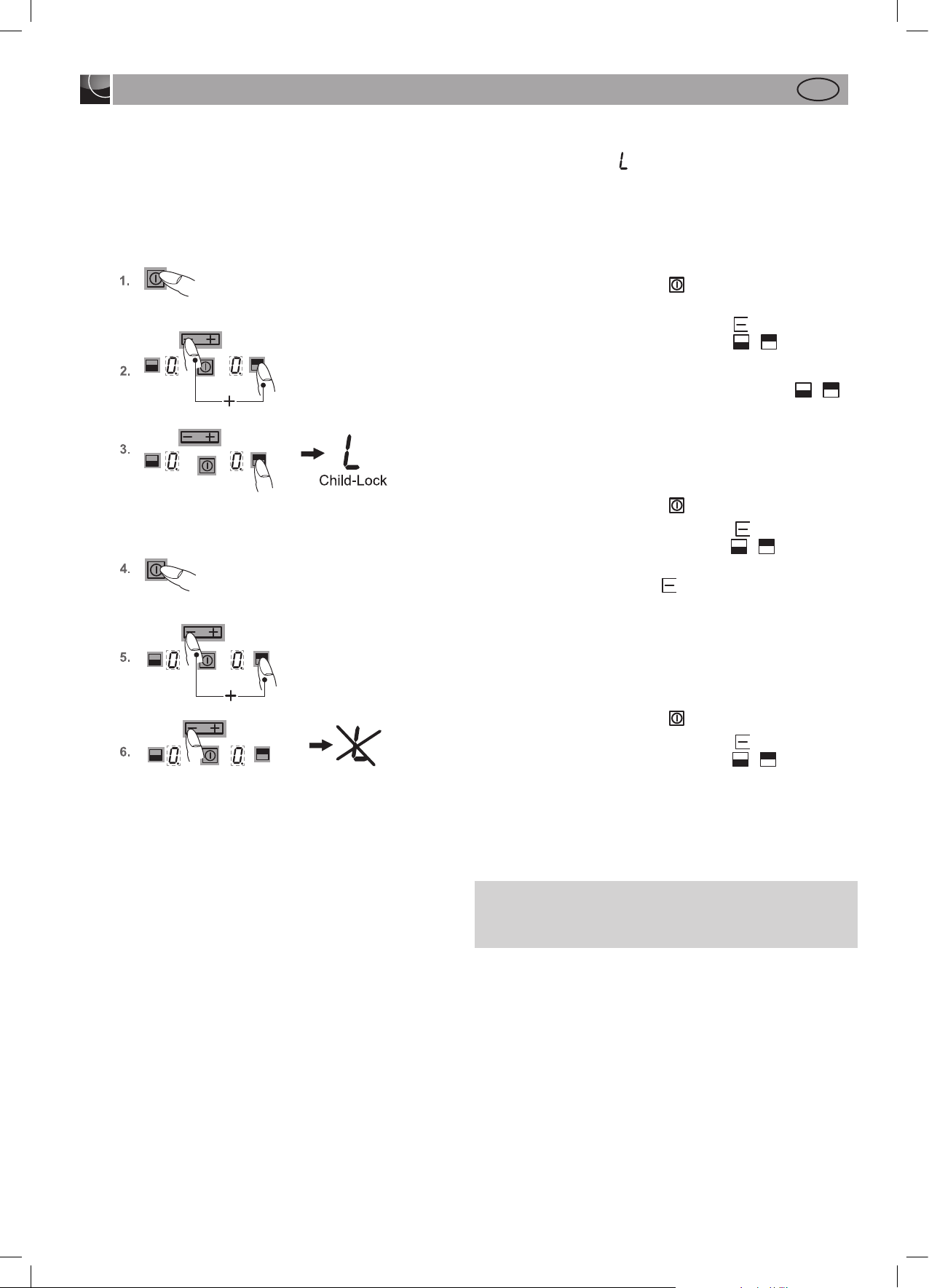

Kindersicherung
Die Kindersicherung soll verhindern, dass Kinder versehentlich oder absichtlich das Induktionskochfeld einschalten. Dazu wird die Bedienung gesperrt.
Kindersicherung einschalten
1. Die Ein-/Aus-Taste Kochfeld betätigen (ca. 1 Sek.), um das gesamte Kochfeld einzuschalten.
2. Gleich darauf die Minus-Taste liegende Kochzonenauswahl-Taste / gleichzeitig betätigen.
3. Anschließend die gleiche Kochzonenauswahl-Taste
In den Kochstufen-Anzeigen erscheint ein L für Child-Lock; die Bedienung ist gesperrt und das Kochfeld schaltet ab.
/ betätigen, um die Kindersicherung zu aktivieren.
Kindersicherung ausschalten
4. Die Ein-/Aus-Taste Kochfeld betätigen.
5. Gleich darauf die Minus-Taste liegende Kochzonenauswahl-Taste / gleichzeitig betätigen.
6. Anschließend die Minus-Taste dersicherung auszuschalten. Das L erlischt.
und die rechts daneben
und die rechts daneben
betätigen, um die Kin-
Kindersicherung nur für einen Kochvorgang aufheben
Voraussetzung: Die Kindersicherung ist nach Punkt 1-3 einge­schaltet.
· Die Ein-/Aus-Taste Kochfeld betätigen.
· Gleich darauf die Minus-Taste liegende Kochzonenauswahl-Taste / gleichzeitig betätigen. Nachdem das L erloschen ist kann vom Benut­ zer eine Kochzone eingeschaltet werden.
· Nach dem Ausschalten des Kochfeldes ist die Kindersiche­ rung wieder aktiv (eingeschaltet).
Wichtig
Bei Netzausfall wird die eingeschaltete Kindersicherung nicht aufgehoben, d.h. sie bleibt erhalten (aktiviert).
und die rechts daneben
11
Page 12
D
TermaCook
Bedienung
5 Minuten eingestellt

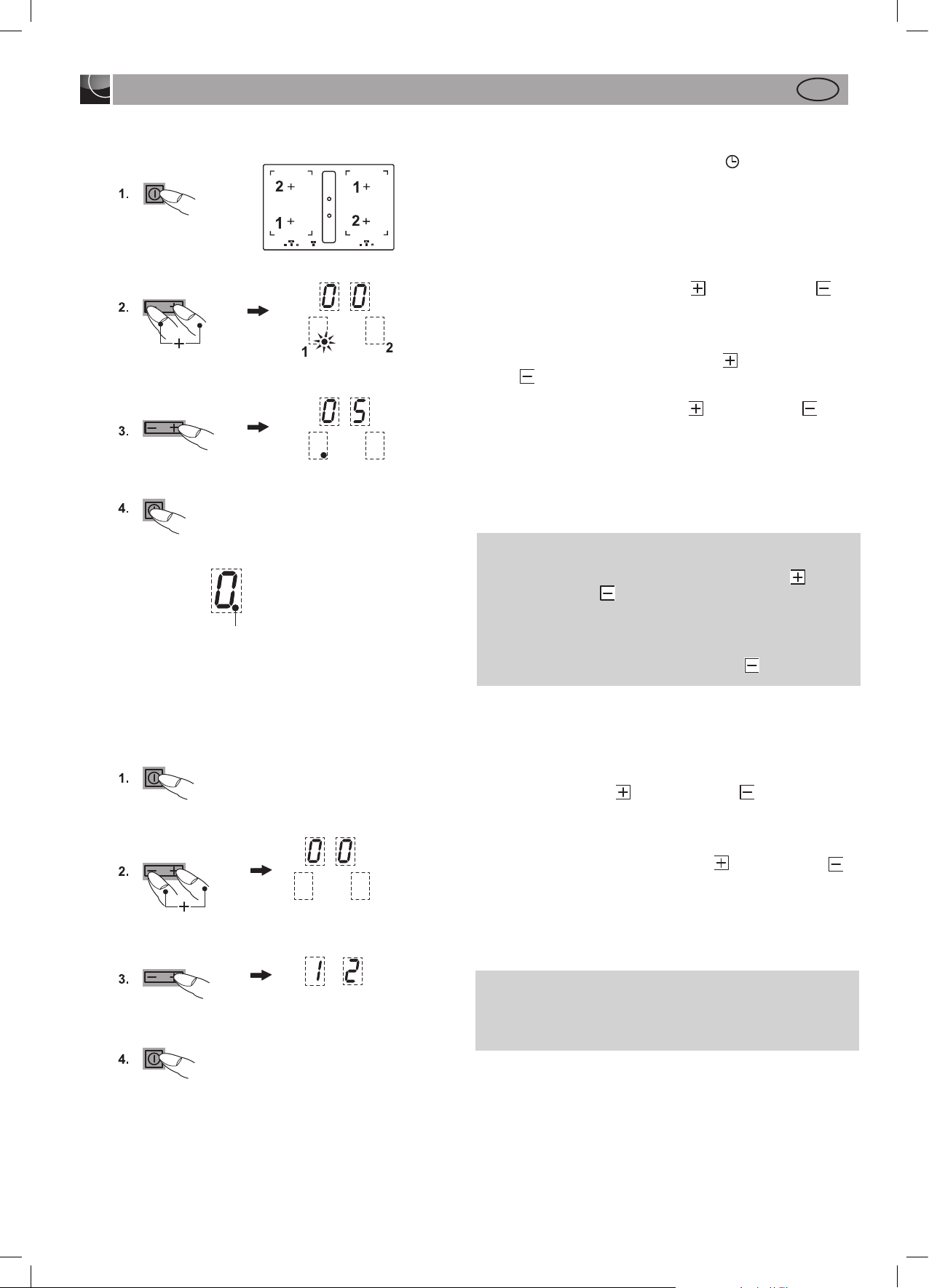

Abschaltautomatik (Timer)
Durch die Abschaltautomatik wird jede eingeschaltete Kochzo­ne nach einer einstellbaren Zeit automatisch abgeschaltet. Es können Kochzeiten von 01 bis 99 Minuten eingestellt werden.
1. Das Kochfeld einschalten. Eine oder mehrere Kochzonen einschalten und gewünschte Kochstufen wählen.
2. Die Plus-Taste betätigen, bis die Kontrollleuchte (Dezimalpunkt) der gewünschten Kochzone leuchtet. Die Timeranzeige leuch­ tet hell.
3. Gleich darauf durch die Plus-Taste oder Minus-Taste die Kochzeit eingeben. Zur Programmierung der Abschaltau­ tomatik für eine weitere Kochzone, die Plus-Taste
Minus-Taste gleichzeitig so oft betätigen, bis die Kontroll-
leuchte (Dezimalpunkt) der jeweiligen Kochstufenanzeige leuchtet.
4. Nach Ablauf der Zeit wird die Kochzone ausgeschaltet. Es ertönt ein zeitlich begrenzter Signalton, der durch Betäti­ gung einer beliebigen Taste (ausgenommen Ein-/Aus­ Taste) abgeschaltet werden kann.
und Minus-Taste gleichzeitig
und
Kontrollleuchte (Dezimalpunkt)
Wichtig
· Zur Kontrolle der abgelaufenen Zeit (Abschaltautomatik) die Plus-Taste betätigen, bis die Kontrollleuchte (Dezimalpunkt) der jeweiligen Kochstufenanzeige leuchtet. Der Anzeigewert kann abgelesen und verändert werden.
· Abschaltautomatik vorzeitig löschen: Die jeweilige Koch­ zone anwählen und durch die Minus-Taste einstellen.
und Minus-Taste gleichzeitig so oft
Kurzzeitwecker (Eier-Uhr)
Die Kochzonen sind ausgeschaltet
1. Das Kochfeld einschalten.
2. Die Plus-Taste betätigen. Die Timeranzeige leuchtet hell. In den Koch­ stufenanzeigen darf die Kontorollleuchte (Dezimalpunkt) nicht aufleuchten.
3. Gleich darauf durch die Plus-Taste die Zeit in Minuten einstellen.
4. Nach Ablauf der Zeit ertönt ein zeitlich begrenzter Signal­ ton, der durch Betätigung einer beliebigen Taste (ausge­ nommen Aus-Taste) abgeschaltet werden kann.
und Minus-Taste gleichzeitig einmal
oder Minus-Taste
12 Minuten eingestellt
12
Wichtig
Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn die linke oder rechte Kochfeldseite ausgeschaltet ist. Zum Ändern der Zeit die linke oder rechte Kochfeldseite einschalten.
Page 13
D
TermaCook
Bedienung

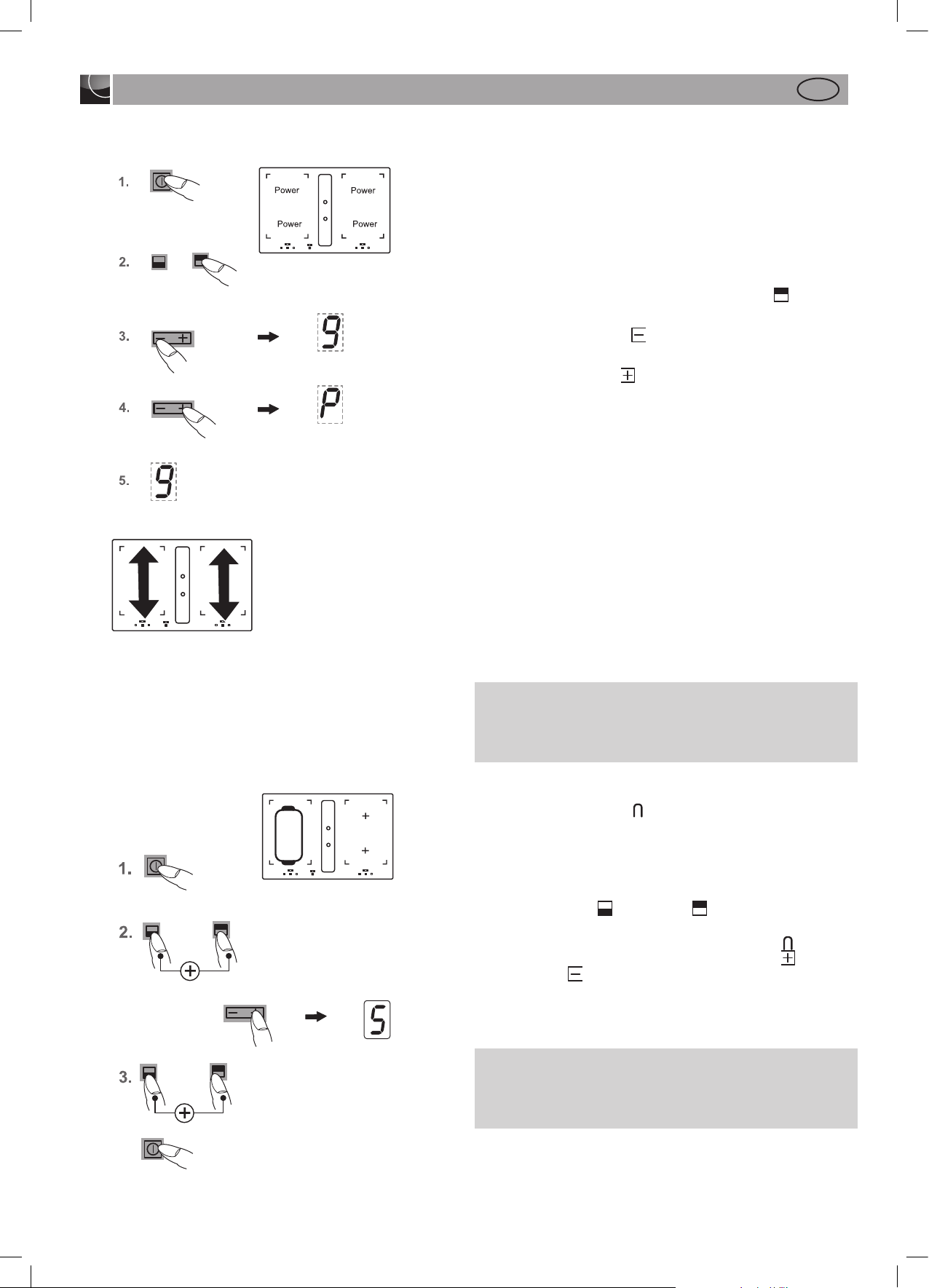

Powerstufe
Die Powerstufe stellt den Induktionskochzonen zusätzliche Lei­stung zur Verfügung. Eine große Menge Wasser kann schnell zum Kochen gebracht werden. Die Powerstufe arbeitet für 5 Minuten, anschließend wird automatisch auf Kochstufe 9 zurückgeschal­tet.
1. Das Kochfeld einschalten.
2. Anschließend eine Kochzonenauswahl-Taste betätigen (z.B. leuchtet hell.
3. Minus-Taste 9 einzustellen.
4. Plus-Taste ren. Die Kochstufenanzeige zeigt ein P.
5. Nach 5 Minuten wird die Powerstufe automatisch abge­ schaltet. Das P erlischt und es wird auf Kochstufe 9 zurück geschaltet.
für hinten). Die ausgewählte Kochstufenanzeige
einmal betätigen, um die höchste Kochstufe
einmal betätigen, um die Powerstufe zu aktivie-
Module (Powermanagement)
Powermanagement
Je zwei Kochzonen sind -technisch bedingt- zu einem Modul zu­sammengefasst und verfügen über eine maximale Leistung. Wird dieser Leistungsbereich beim Einschalten einer hohen Koch­stufe oder der Powerfunktion überschritten, reduziert das Power­management die Kochstufe der zugehörigen Modul-Kochzone. Die Anzeige dieser Kochzone blinkt zunächst, danach wird die maximal mögliche Kochstufe konstant angezeigt.
Wichtig
Zum vorzeitigen Abschalten der Powerstufe die Minus-Taste be­tätigen. Achtung, Überhitzungsgefahr! Kein Öl / Frittierfett mit der Powerstufe erhitzen.
Brückenfunktion (wenn vorhanden)
Die vordere und die hintere Kochzone können für einen Kochvor­gang zusammen geschaltet werden (Brückenfunktion). Dadurch kann großes Geschirr verwendet werden.
1. Das Kochfeld einschalten.
2. Zum Einschalten der Brückenfunktion die beiden Kochzo-
nenauswahl-Tasten der vorderen
Kochzone gleichzeitig berühren.
Die Brückenfunktion ist eingeschaltet, es erscheint das Symbol . Mit der Plus-Taste oder Minus-Taste
eine Kochstufe auswählen.
3. Zum Deaktivieren die beiden Kochzonenauswahltasten erneut gleichzeitig betätigen oder das Kochfeld ausschal­ ten.
und hinteren
Wichtig
Damit der Bräter bzw. Topf von der Topferkennung erkannt wird, muss er die verwendeten Kochzonen mindestens bis zur Hälfte abdecken!
13
Page 14
D
TermaCook
Bedienung
Lüfter verwenden
In der Mitte des Kochfelds befindet sich der Lüfter mit dem Abzug nach unten. Vor Inbetriebnahme des Lüfters Abdeckung vollständig abneh­men. Bei Modellen mit offener Alu- Abdeckung ist ein Abnehmen nicht erforderlich.
Glas-Abdeckung
Die offene Alu-Abdeckung muss nicht abgenommen werden.
Lüfter ein- und ausschalten

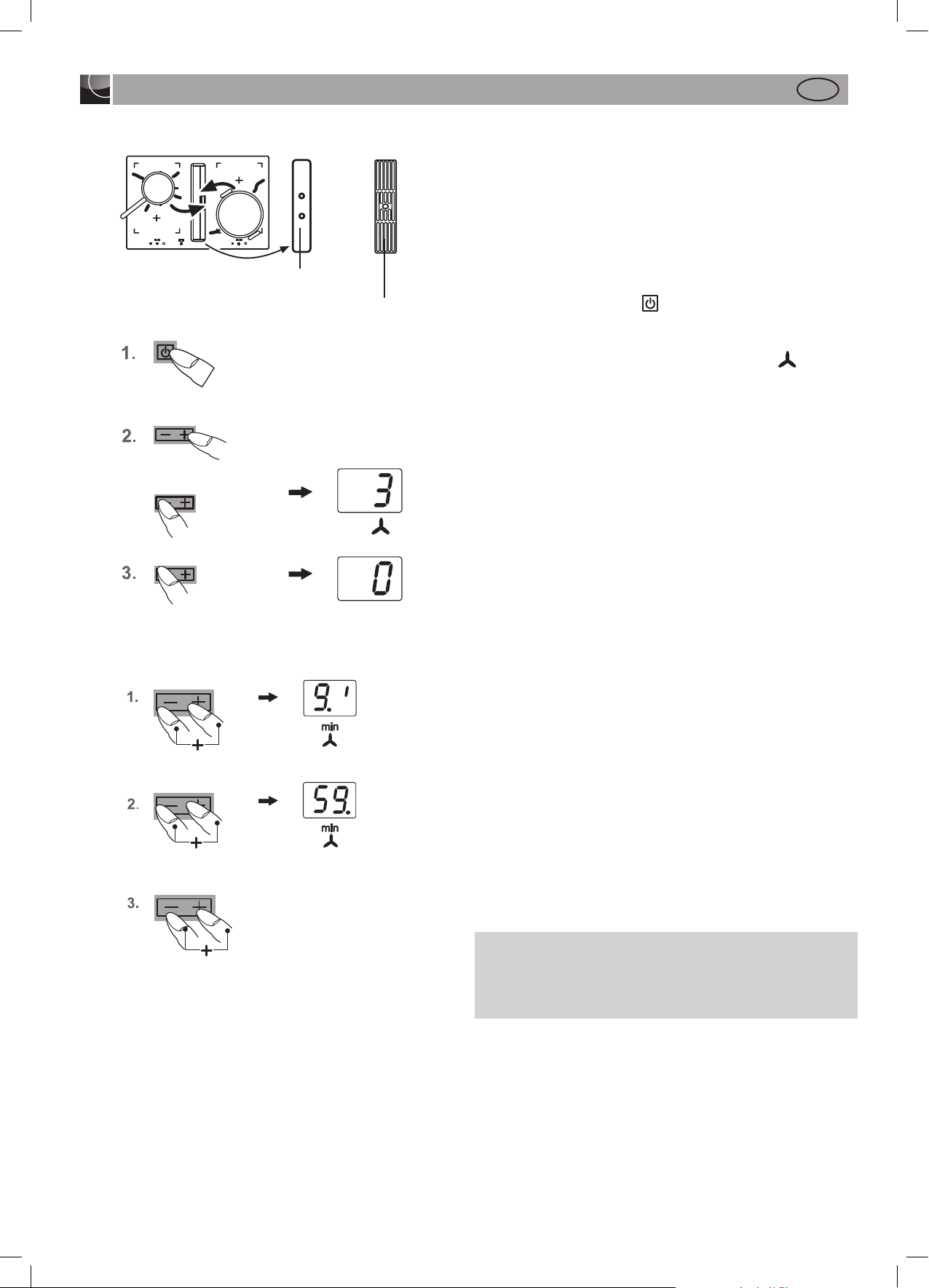

1. Stand-by Taste betätigen (ca. 1 Sek.), bis das Gerät auf Betriebsbereitschaft schaltet.
2. Die Plus-Taste + vom Lüfter betätigen. Danach kann durch die Plus- + oder Minus-Taste – eine gewünschte Leistungsstufe 1, 2, 3 oder 4 gewählt werden. Es leuchtet das Symbol für den Lüfter Die Intensivstufe 4 bleibt für 10 Minuten eingeschaltet, danach wird automatisch auf Stufe 3 zurückgeschaltet.
3. Zum Ausschalten die Minus-Taste – vom Lüfter betätigen bis 0 angezeigt wird.
.
Lüfternachlauf
Der Lüfternachlauf wird nach dem Kochen verwendet, um Koch­gerüche zu beseitigen. Außerdem werden die Filter im Lüfter ge­trocknet.
Lüfternachlauf einstellen
1. Die Plus- und Minus-Taste vom Lüfter gleichzeitig betätigen. Der Lüfternachlauf von 10 Minuten ist eingestellt. Es leuchtet das Symbol für Nachlauf .
2. Durch erneutes gleichzeitiges Betätigen der Plus- Minus-Taste werden 60 Minuten eingestellt.
3. Durch erneutes gleichzeitiges Betätigen wird der Nachlauf ausgeschaltet.
und
Nachlaufzeit
Nach jedem Kochvorgang sollte ein Nachlauf des Lüftermotors von 5 – 10 Minuten erfolgen.
Die Nachlaufzeit ist für einen Kochmulden-Lüfter funktionswichtig. Nicht immer können alle Kochgerüche und -dämpfe unmittelbar erfasst werden.
Deshalb hilft die Nachlaufzeit bei der Wiedererfassung nicht pri­mär erfasster Kochdünste.
Bei Betrieb mit Umluftfilter nutzen Sie nach dem Kochen bitte stets eine Nachlaufzeit von 10 - 60 Minuten, um eine optimale Ge­ruchsbeseitigung zu erreichen.
Beim Wiedereinschalten des Lüfters kann es in seltenen Fällen vorkommen, dass die im Filter gespeicherten Geruchsmoleküle sich mit Wasserdampf verbinden
und wieder wahrgenommen werden können. Diese Restgerüche verschwinden m weiteren Betrieb wieder.
Tipp
Damit der Abzug auch bei hohen Kochtöpfen (z. B. Spargeltopf) gut funktioniert, können Sie auf der Lüfterseite einen Kochlöffel unter den Kochtopfdeckel legen.
14
Page 15
D
TermaCook
Reinigen und Pflegen
· Vor dem Reinigen das Kochfeld ausschalten und abküh­ len lassen.
· Das Glaskeramikkochfeld darf unter keinen Umständen mit einem Dampfreinigungsgerät oder ähnlichem gerei nigt werden!
· Beim Reinigen darauf achten, dass nur kurz über die Ein/
Aus-Taste
Einschalten vermieden!
gewischt wird. Damit wird ein versehentliches
Glaskeramik-Kochfeld
Wichtig! Verwenden Sie niemals aggressive Reinigungsmittel,
wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentferner etc.
Reinigung nach Gebrauch
1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es ver­schmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Handspülmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spülmittelrückstände auf der Oberfläche verbleiben.
Wöchentliche Pflege
2. Reinigen und pflegen Sie das gesamte Kochfeld einmal in der Woche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfilm, der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und lassen sich dann anschließend leichter entfernen. Danach mit einem sauberen Tuch die Fläche tro­ckenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfläche verbleiben, weil sie beim Aufheizen aggressiv wirken und die Oberfläche verändern.
Spezielle Verschmutzungen
Starke Verschmutzungen und Flecken (Kalkflecken, perlmuttartig
glänzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutzen Sie dazu handelsübli­che Reinigungsmittel. Gehen Sie dabei so vor, wie unter Punkt 2 beschrieben.
Übergekochte Speisen zuerst mit einem nassen Tuch aufweichen und anschließend die Schmutzreste mit einem speziellen Glasschaber für Glaskeramik-Kochfelder entfernen. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.
Eingebrannten Zucker und geschmolzenen Kunststoff entfernen Sie sofort - im noch heißen Zustand - mit einem Glasschaber. Danach die Fläche wie unter Punkt 2 beschrieben, reinigen.
Sandkörner, die eventuell beim Kartoffelschälen oder Salatput­zen auf die Kochfläche fallen, können beim Verschieben von Töpfen Kratzer erzeugen. Achten Sie deshalb darauf, dass keine Sandkörner auf der Oberfläche verbleiben.
Farbige Veränderungen des Kochfeldes haben keinen Einfluss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich dabei nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfernte und daher eingebrannte Rückstände.
Glanzstellen entstehen durch Abrieb des Topfbodens, insbeson­dere bei Verwendung von Kochgeschirr mit Aluminiumböden oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur mühsam mit handelsüblichen Reinigungsmitteln beseitigen. Eventuell die Reinigung mehrmals wiederholen. Durch die Ver­wendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.
Kochmulden Lüfter
Reinigung der Metallfettfilter
Reinigen Sie die Metallfettfilter mindestens einmal im Monat oder bei Überfettung und intensiver Nutzung im Geschirrspüler oder in milder Spüllauge. Zur Filterentnahme die Abdeckung des Lüfters abheben und das U-förmige Edelstahl-Luftleitblech in der Ansaugöffnung nach oben aus dem Lüfter heben. Jetzt den Filter entnehmen. Drü­cken Sie dazu die Verriegelung in der Griffmuschel nach unten und entnehmen Sie die Filter. Die Filter können Sie im Geschirrspüler reinigen. Die Filter im Geschirrspüler senkrecht stellen. Bitte verwenden Sie ausschließ­lich aluminiumverträgliche Klarspüler, um Schäden und Verfär­bungen an den Filtern zu vermeiden. Nicht direkt neben Gläser oder hellem Porzellan spülen lassen.
Betreiben Sie den Lüfter nicht ohne Fettfilter!
Nach der Filter-Reinigung den Filter trocken wieder in den Lüfter einsetzen. Bitte achten Sie darauf: Die Griffmuschel muss nach dem Einset­zen sichtbar sein. Wischen Sie möglichst bei jedem Filterwechsel das leicht zugängliche Lüfterinnere mit einem mit Spülmittel befeuchtetem Tuch aus und achten Sie aber dabei auf hervor­stehende Teile im Inneren des Lüfters
Reinigung und Pflege des Lüfters
Am besten reinigen Sie den Lüfter mindestens bei jeder Filterrei­nigung. Nach intensivem Verkochen von Wasser mit geöffnetem Topfdeckel kann sich Kondenswasser unter dem Filter ansam­meln. Das ist völlig normal. Das Wasser sollte jedoch entfernt und das Lüfterinnere gereinigt werden. Die Lüftungsöffnungen in der Abdeckung sorgen dafür, dass aus dem Lüfter-Inneren auch im Ruhezustand mit aufgesetzter Ab­deckung ohne laufendes Gebläse gegebenenfalls Restfeuchtig­keit vom Kochen und Reinigen entweichen kann. Sollten dabei störende Restgerüche austreten, reinigen Sie bitte den Filter und das Lüfterinnere. Den Lüfter reinigen Sie am besten mit einem feuchten, weichen Tuch und milder Spüllauge.
Service
Der Filter muss zugänglich bleiben.
Bei einem Aktivkohlefilter alle 5 - 24 Monate die Kohlefiltermat­ten tauschen.
Bei einem Plasmafilter nach 5 Jahren (max.) die Kohlefiltermat­ten tauschen.
Dazu den Gehäusedeckel öffnen und die Kohlefiltermatten tauschen.
15
Page 16
D
TermaCook
Was tun bei Problemen?
Unqualifizierte Eingriffe und Reparaturen am Gerät sind gefähr­lich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofach­mann, wie z.B. einem Technischen Kundendienst, ausführen las­sen.
Wichtig
Sollten an Ihrem Gerät Störungen auftreten, prüfen Sie bitte anhand dieser Gebrauchsanleitung, ob Sie die Ursachen nicht selbst beheben können.
Nachfolgend finden Sie Tipps zur Behebung von Störungen.
Die Sicherungen lösen mehrfach aus?
Rufen Sie einen Technischen Kundendienst oder einen Elektro­installateur!
Das Induktionskochfeld lässt sich nicht einschalten?
· Hat die Sicherung der Hausinstallation (Sicherungskasten) angesprochen?
· Ist das Netzanschlusskabel angeschlossen?
· Sind die Sensortasten verriegelt (Kindersicherung)?
· Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt? Bitte entfernen.
· Wird falsches Geschirr verwendet? Siehe Kapitel »Geschirr für Induktionskochfeld«.
Das Symbol blinkt und es ertönt ein zeitlich begrenzter Dauersignalton.
Es liegt eine Dauerbetätigung der Touch-Control Sensortasten durch übergekochte Speisen, Kochgeschirr oder andere Gegen­stände vor. Abhilfe: die Oberfläche reinigen oder den Gegenstand entfer­nen. Zum Löschen des Symbols die gleiche Taste betätigen oder das Kochfeld aus- und einschalten.
Es wird ein Fehlercode (ERxx oder Ex) angezeigt?
Es liegt ein technischer Defekt vor. Bitte den Kundendienst rufen.
Es erscheint das Topfzeichen
Eine Kochzone wurde eingeschaltet und das Kochfeld erwartet das Aufsetzen eines geeigneten Topfes (Topferkennung). Erst dann wird Leistung abgegeben.
Das Topfzeichen erscheint weiter, obwohl ein Kochgefäß aufgesetzt wurde?
Das Kochgefäß ist für Induktion ungeeignet oder es hat einen zu kleinen Durchmesser.
Die verwendeten Kochgefäße geben Geräusche ab?
Das ist technisch bedingt; es besteht keine Gefahr für das Induk­tionskochfeld bzw. das Gefäß.
Das Kühlgebläse läuft nach dem Ausschalten nach?
Das ist normal, weil die Elektronik abgekühlt wird.
Das Kochfeld gibt Geräusche ab (Klick- bzw. Knackgeräusch)?
Das ist technisch bedingt und lässt sich nicht vermeiden.
Das Kochfeld hat Risse oder Brüche?
Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.
?
Der Fehlercode E2 wird angezeigt?
Die Elektronik ist zu heiß. Den Einbau des Kochfeldes prüfen, speziell auf gute Belüftung achten. > Siehe Kapitel Überhitzungsschutz. > Siehe Kapitel Belüftung.
Der Fehlercode E8 wird angezeigt?
Fehler am Lüfter rechts oder links. Die Ansaugöffnung ist blockiert bzw. abgedeckt oder der Lüfter ist defekt. Den Einbau des Koch­feldes prüfen, speziell auf gute Belüftung achten. > Siehe Kapitel Überhitzungsschutz. > Siehe Kapitel Belüftung.
Der Fehlercode U400 wird angezeigt?
Das Kochfeld ist falsch angeschlossen. Die Steuerung schaltet nach 1s ab und es ertönt ein Dauersignalton. Die richtige Netz­spannung anschließen.
16
Page 17
D
TermaCook
Montage
Sicherheitshinweise für den Küchenmöbel­monteur
· Furniere, Kleber bzw. Kunststoffbeläge der angrenzenden Möbel müssen temperaturbeständig sein (>75°C). Sind die Furniere und Beläge nicht genügend temperaturbestän­ dig, können sie sich verformen.
· Der Berührungsschutz muss durch den Einbau gewähr­ leistet sein.
· Die Verwendung von Wandabschlussleisten aus Massivholz auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
· Die Mindestabstände der Muldenausschnitte nach hinten gemäß der Einbauskizze sind einzuhalten.
· Bei Einbau direkt neben einem Hochschrank ist ein Sicher­ heitsabstand von mindestens 50 mm einzuhalten. Die Sei­ tenfläche des Hochschrankes muss mit wärmefestem Ma­ terial verkleidet werden. Aus arbeitstechnischen Gründen sollte der Abstand jedoch mindestens 300 mm betragen.
· Die Verpackungsmaterialien (Plastikfolien, Styropor, Nägel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstel­ len. Kleinteile könnten verschluckt werden und von Folien geht Erstickungsgefahr aus.
Einbau
Wichtig
· Eventuelle Traversleisten unterhalb der Arbeitsplatte müs­ sen mindestens im Bereich des Arbeitsplattenausschnittes entfernt werden.
· Bei Einbau über einer Schublade ist darauf zu achten dass, möglichst keine spitzen Gegenstände in der Schub­ lade gelagert werden. Diese könnten sich an der Unter­ seite des Kochfeldes verkanten und die Schublade blo­ ckieren.
· Befindet sich ein Zwischenboden unterhalb des Koch­ feldes, muss der Mindestabstand zur Kochfeldunterseite 20 mm betragen, um eine ausreichende Belüftung des Kochfeldes zu gewährleisten.
· Es ist dafür zu sorgen, dass wegen Brandgefahr keine feu­ ergefährlichen, leicht entzündbaren oder durch Wärme verformbaren Gegenstände direkt neben oder unter dem Kochfeld angeordnet bzw. gelegt werden.

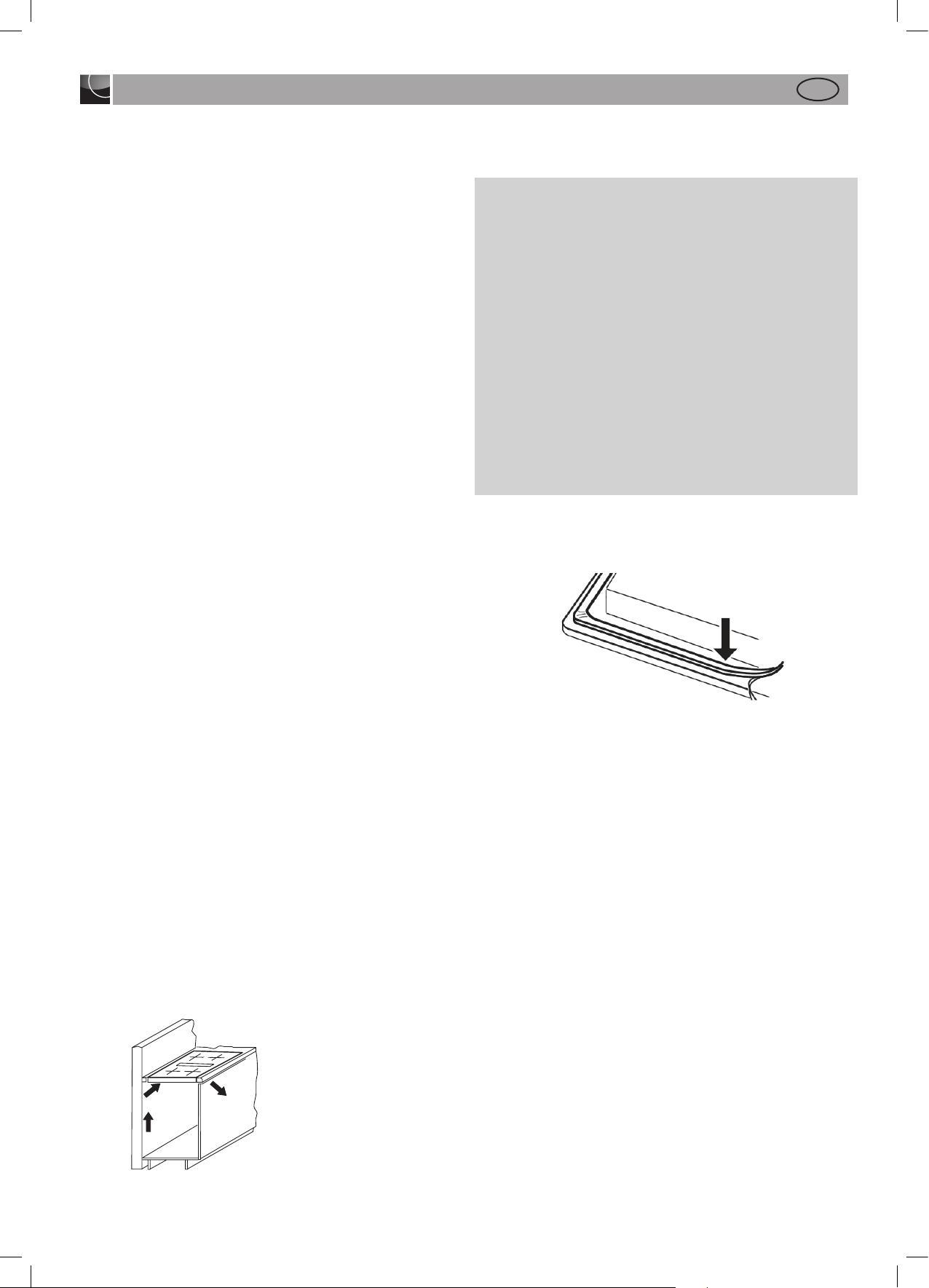

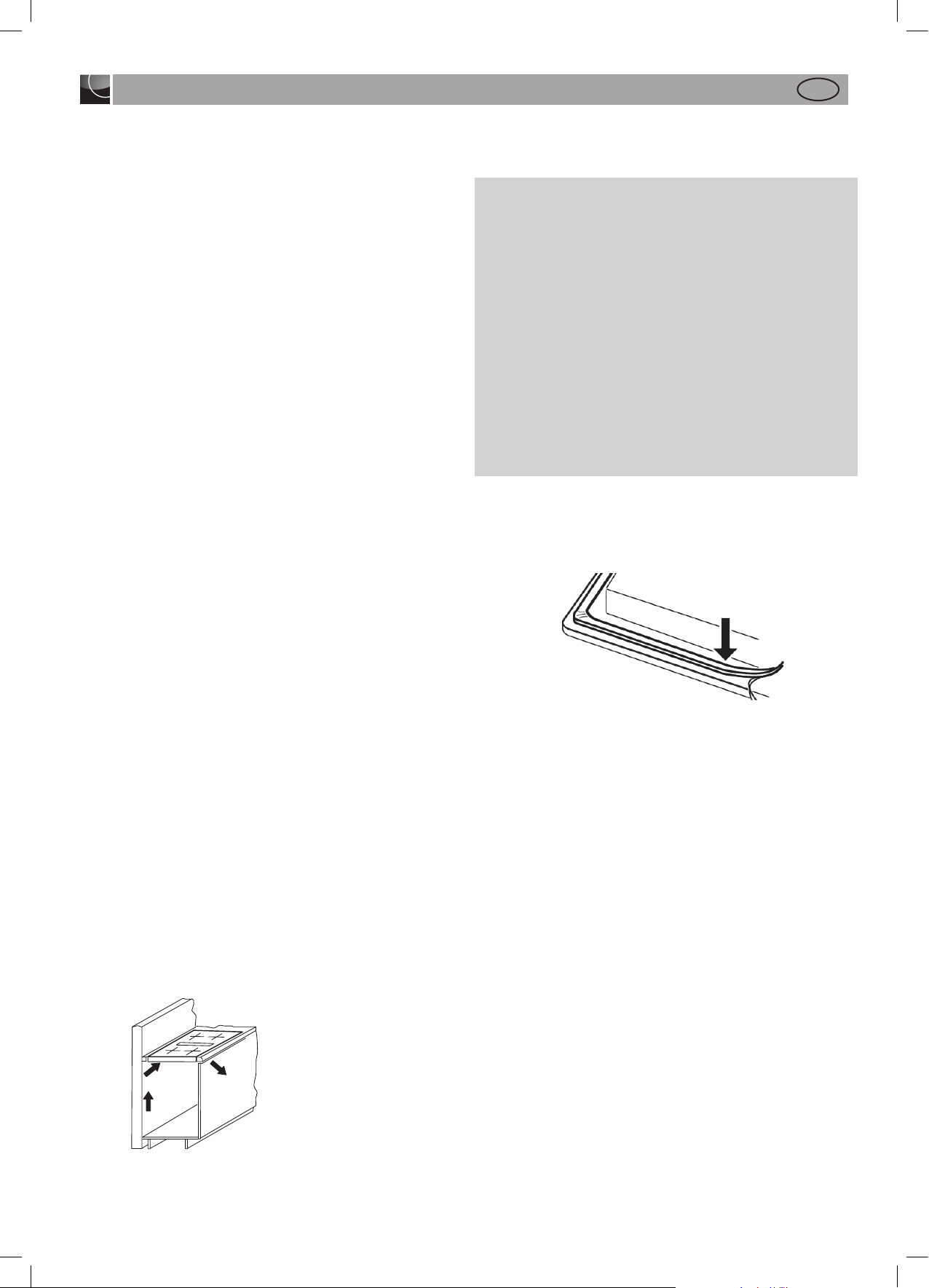

Kochfelddichtung
Vor dem Einbau ist die beiliegende Kochfelddichtung lückenlos einzulegen.
Belüftung
· Das Induktionskochfeld verfügt über einen Lüfter der au­ tomatisch ein- und abschaltet. Wenn die Temperaturwer­ te der Elektronik eine gewisse Schwelle überschreiten star­ tet der Lüfter mit kleiner Geschwindigkeit. Wird das Indukti­ onskochfeld intensiv benutzt schaltet der Lüfter auf eine höhere Geschwindigkeit. Ist die Elektronik ausreichend abgekühlt reduziert der Lüfter seine Geschwindigkeit und schaltet wieder automa­ tisch ab.
· Der Abstand zwischen Induktionskochfeld und Küchenmö­ bel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüftung der Induktion ge­ währleistet ist.
· Schaltet sich häufig die Leistung einer Kochzone selbst­ tätig herunter oder ab (siehe Kapitel Überhitzungsschutz) so ist vermutlich die Kühlung nicht ausreichend. In diesem Fall ist es empfehlenswert die Rückwand des Unterschranks im Bereich des Arbeitsplattenausschnitts zu öffnen sowie die vordere Traversleiste des Möbels über die gesamte Breite des Kochfeldes zu entfernen damit ein besserer Luftaustausch gegeben ist.
Zur besseren Belüftung des
Kochfeldes wird vorne ein Luftspalt von mind. 5 mm empfohlen.
· Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeits­ platte und Wand in evtl. darunter eingebaute Elektroge­ räte eindringen können.
· Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B. mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die evtl. an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochflä­ che gegenüber der Arbeitsplatte durch plastische Dich tungsmaterialien (Kitt) vorzunehmen.
· Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.
Arbeitsplattenausschnitt
Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit einem guten, geraden Sägeblatt oder einer Oberfräse vorge­nommen werden. Die Schnittflächen sollten danach versiegelt werden, damit keine Feuchtigkeit eindringen kann. Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt. Die Glaskeramik-Kochfläche muss unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glas­platte führen. Die Dichtung der Kochfläche auf einwandfreien Sitz und lückenlose Auflage prüfen.
17
Page 18
TermaCook
Montage
Made in Germany
Made in Germany

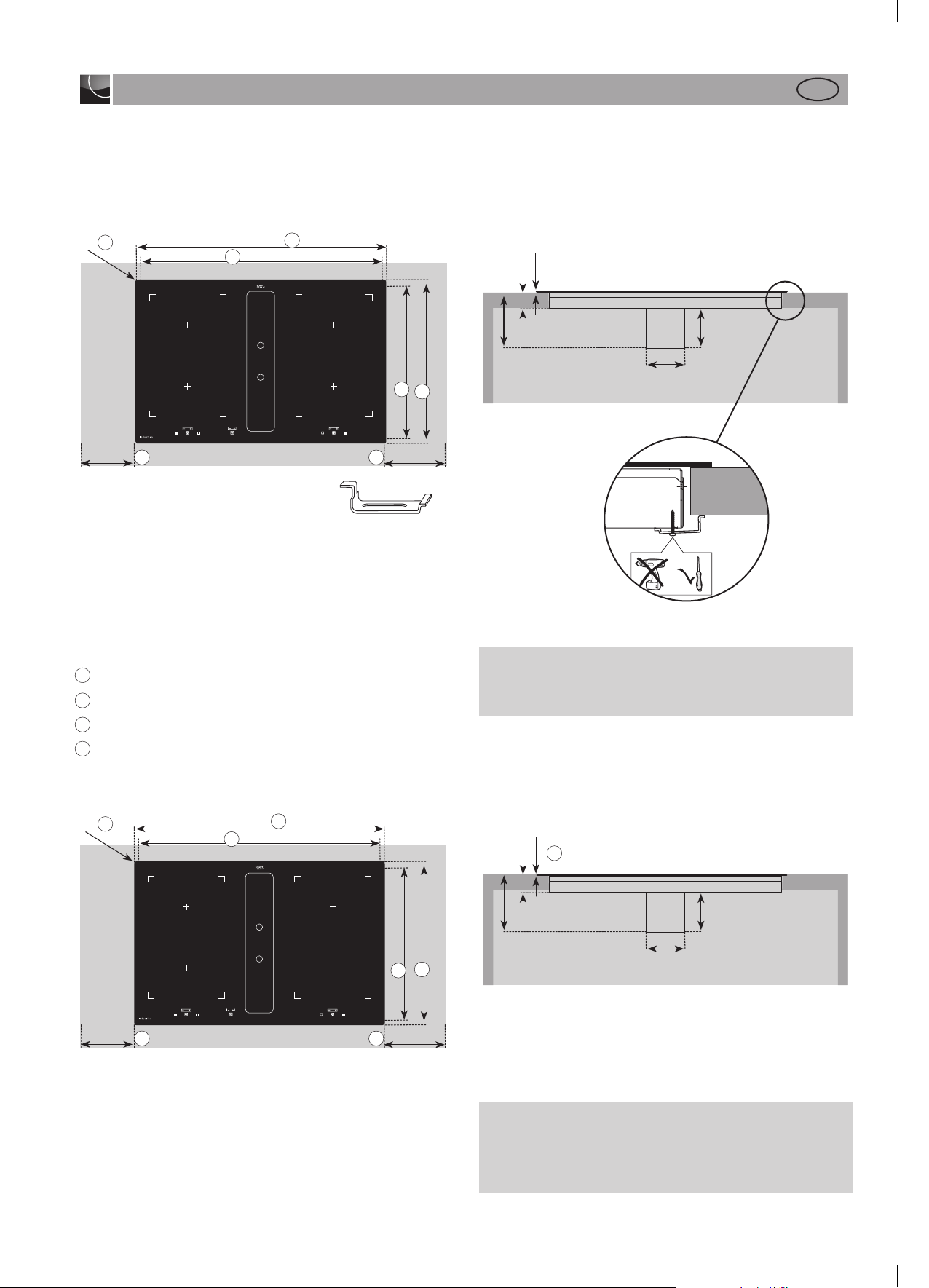

Variable Einbaumöglichkeiten:
Wählen Sie beim Einbau zwischen:
Aufl iegenden Einbau
R5
4
800
750+1
2
D
4
4
51
520
500+1
2
4
min.50
1
min.50
1
Lasche
· Das Kochfeld einsetzen und ausrichten.
· Von unten die Laschen mit Schrauben an den vorgesehenen Befestigungslöchern einsetzen, ausrichten und festziehen.
· Die Schrauben nur mit einem Schraubendreher von Hand anziehen; keinen Akkuschrauber verwenden.
· Auf die richtige Lage der Lasche bei dünnen Arbeitsplatten achten.
1 Mindestabstand zu benachbarten Wänden
2 Ausschnittmaß
3 Ausfräsmaß
4 Kochfeldaußenmaß
166
84 x 455
115
Wichtig
Durch schiefe Aufl age oder Verspannen besteht beim Einbau des Glaskeramik-Kochfeldes Bruchgefahr!
Flächenbündigen Einbau
804+1
3
R7
2
min.50
1
Dichtband in die Ecke der Aufl agekante der Arbeitsplatte aufkle­ben, so dass sich kein Silikonkleber unter das Kochfeld durchdrü­cken kann.
Das Kochfeld ohne Kleber in den Arbeitsplattenausschnitt ein­legen und ausrichten. Gegebenenfalls Höhenausgleichsplatten unterlegen.
750+1
3
500+1
524+1
3
2
min.50
1
55
3
4,5 -0,5
170
84 x 455
115
Den Spalt zwischen Kochfeld und Arbeitsplatte mit einem hitze­beständigen Silikonkleber ausfugen.
Wichtig
Silikonkleber darf sich an keiner Stelle unter die Aufl agefl äche des Kochfeldes drücken. Ein späteres Herausnehmen des Koch­feldes ist sonst nicht mehr möglich. Bei Nichtbeachtung keine Gewährleistung.
18
Page 19
TermaCook
170
>120
Arbeitsplatte ≥ 680 mm
40
max. 430
max. 430
max. 430
min.
100
140
255
96
170
min.
100
140
255
96
40
Arbeitsplatte 600 mm
40
max.430
max.430
max.300
≥170165
≥335
NW150
NW150
800
600
≥150220
≥370
≥170165
≥335
NW150
NW150
800
≥680
≥150220
≥370
D
Abluftauslass links
Abluftauslass rechts
Bodenausschnitt 800
Abluft wahlweise Links oder Rechts:
Die Abluft kann je nach Einbausituation links oder rechts gewählt werden. Beachten Sie bitte hierzu die nebenstehenden Maße zur optimalen Planung.
Bodenausschnitt 800
Abluftauslass links
Abluft wahlweise Links oder Rechts:
Die Abluft kann je nach Einbausituation links oder rechts gewählt werden. Beachten Sie bitte hierzu die nebenstehenden Maße zur optimalen Planung.
Abluftauslass rechts
19
Page 20
TermaCook
Montage
D

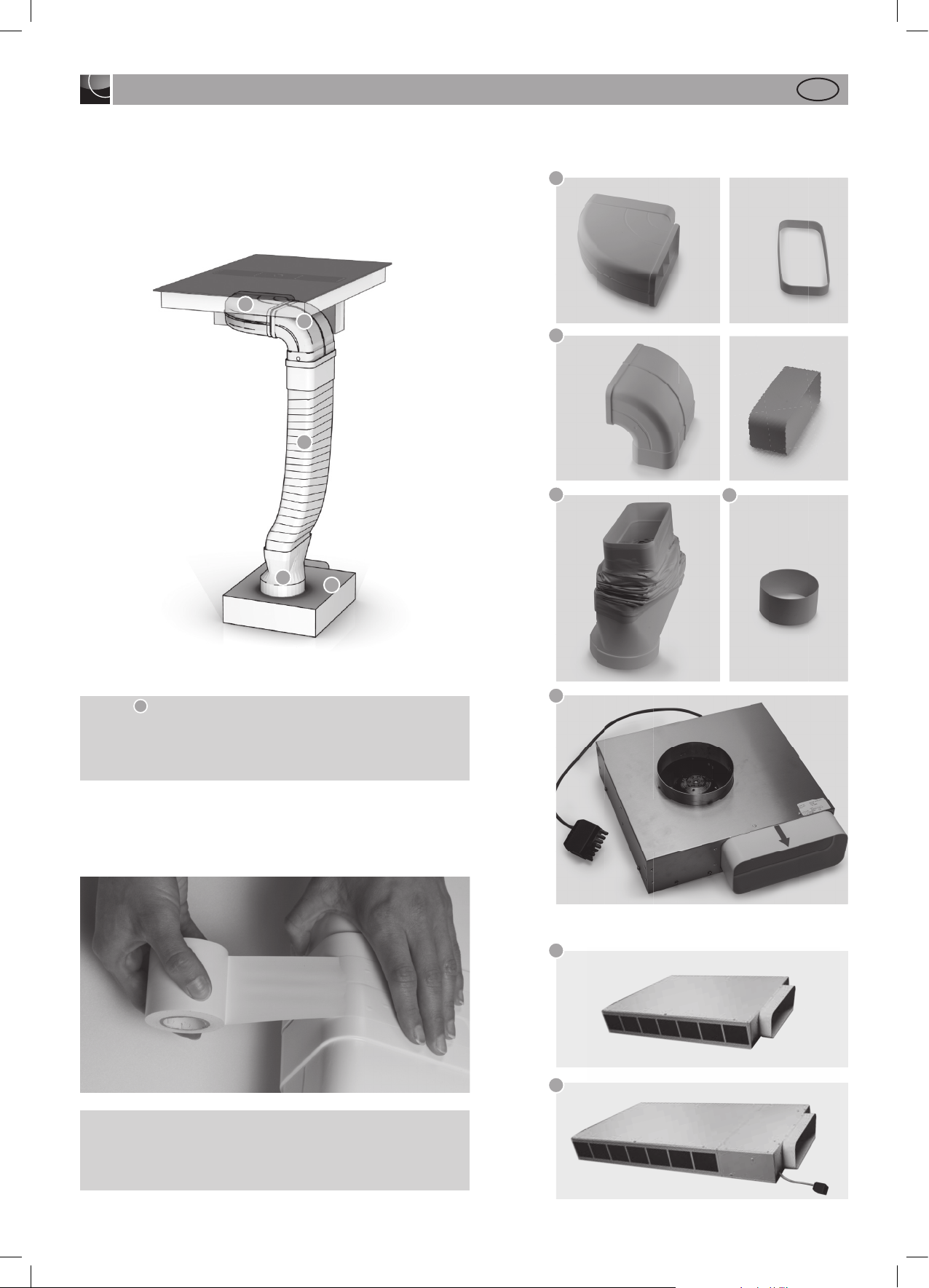

Zusammenbau Abluftsystem
Die einzelnen Abluftkomponenten werden gemäß Abbil­dung ineinander gesteckt.
a
b
c
d
e
Abluftkanal-Komponenten (inklusive):
a
b
c
d
Zu Punkt Das fl exible Verbindungsstück wird bei einer Arbeitsplattentiefe von 600 mm verwendet. Achten Sie bei der Verlegung auf eine möglichst stramme und faltenfreie Installation. Kürzen Sie hierzu überfl üssiges Material.
Wichtig: Alle Komponenten müssen nach dem Zusammenstecken mit dem beiliegendem Klebeband wie abgebildet dicht verklebt werden.
c
e
Lüfter
Sockelfi lter (optional):
f
Aktivkohlefi lter
g
20
Plasmafi lter
Page 21
TermaCook
Montage
D

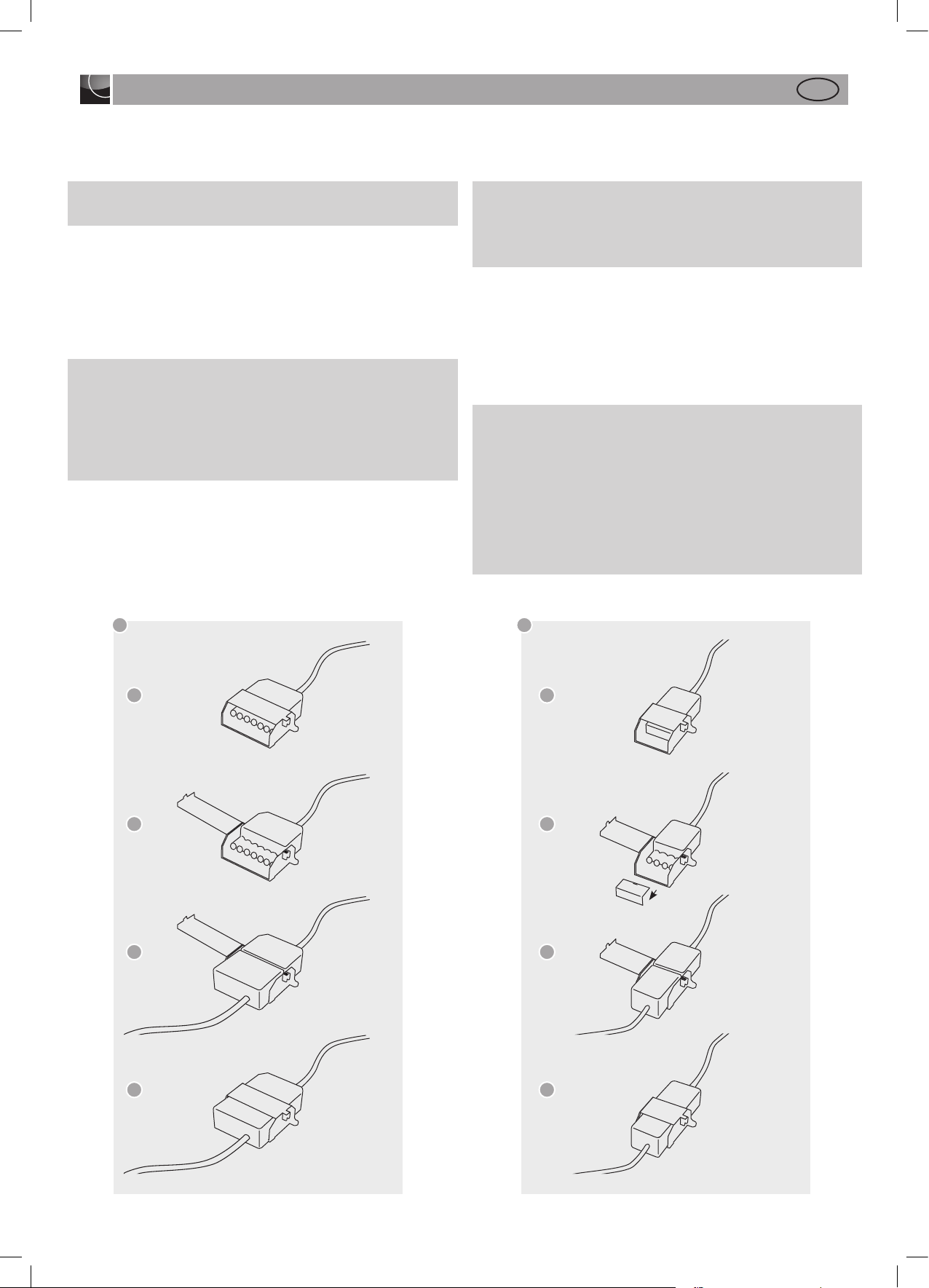

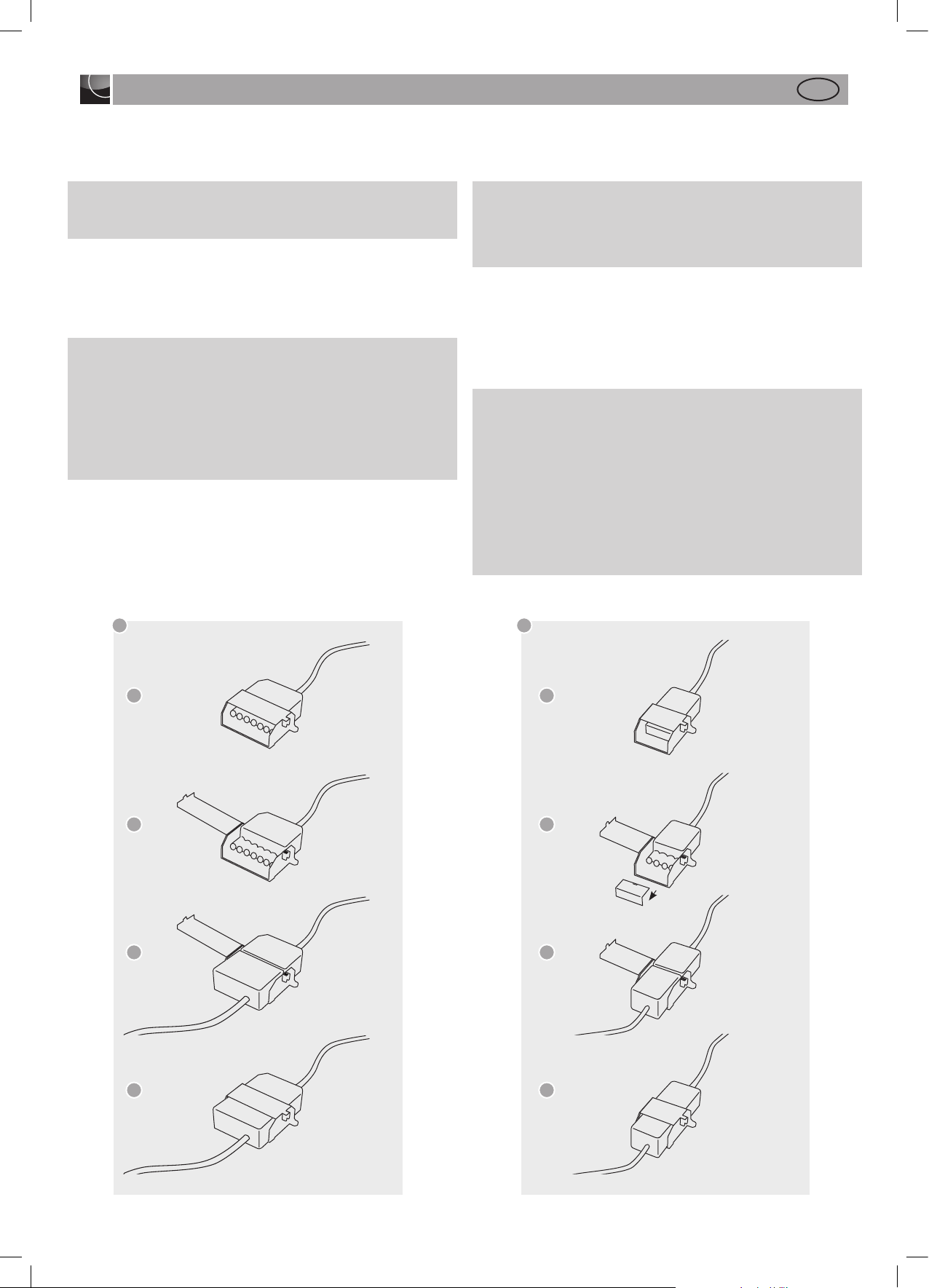

7-poliger Stecker Anschluss Lüfter
Achtung
Steckverbindung Lüfter muss vor dem Netzanschluss erfolgen!
Für den Anschluss Lüfter verbinden Sie die beiden 7-poligen Ste­cker.
Steckersicherung am 7 poligen Stecker (Lüfter) des Kochfeldes öffnen und denn 7 poligen Gegenstecker vom Lüfter (e) aufste­cken bis dieser sicher einrastet. Anschließend die Steckersiche­rung wieder verschließen.
Achtung
Vor einem wieder öffnen der Steckerverbindung das Gerät un­bedingt stromlos machen. Der Netzanschluss darf erst erfolgen, wenn die Steckverbindung hergestellt ist. Das Kochfeld darf nur eingeschaltet werden, wenn der Gegen­stecker vom Lüfter sicher aufgesteckt und die Steckersicherung verschlossen ist.
4-poliger Stecker Anschluss Plasmafi lter (optional)
Achtung
Steckersicherung und Schutzabdeckung darf nur bei Anschluss des entsprechenden Plasmafi lters (optional) abgenommen wer­den! Steckverbindung Plasma muss vor dem Netzanschluss erfol­gen!
Für den Anschluss Plasma (optional) verbinden Sie die beiden 4-poligen Stecker.
Steckersicherung am 4 poligen Stecker (Plasma) des Kochfeldes öffnen und Schutzabdeckung entfernen. Denn 4 poligen Gegen­stecker vom Plasmafi lter (g) aufstecken bis dieser sicher einrastet. Anschließend die Steckersicherung wieder verschließen.
Achtung
Vor einem wieder öffnen der Steckerverbindung das Gerät un­bedingt stromlos machen. Der Netzanschluss darf erst erfolgen, wenn die Steckverbindung hergestellt ist. Das Kochfeld darf nur eingeschaltet werden, wenn der Gegen­stecker vom Plasma (optional) sicher aufgesteckt und die Ste­ckersicherung verschlossen ist. Wird der Plasmafi lter zu einem späteren Zeitpunkt wieder entfernt, muss der 4 polige Stecker des Kochfeldes wieder mit der Schutz­abdeckung und Steckersicherung sicher verschlossen werden.
e
1
2
3
g
1
2
3
4
4
21
Page 22
D
TermaCook
Montage
Einbau Kochmulden Lüfter
· Das Produkt darf nur von einem zugelassenen Fachmann unter Beachtung der örtlich geltenden Vorschriften angeschlossen werden, gleiches gilt für die Abluftanschlüsse. Der Installateur ist für die einwandfreie Funktion am Aufstellort verantwortlich!
· Beachten Sie beim Einbau die einschlägigen Bauverordnungs vorschriften der Länder und der Energieversorgungsunterneh- men.
· Der Kochmulden Lüfter kann in Abluft und Umluft betrieben werden.
· Die Abluft in einem für den Zweck vorgesehenen Lüftungs­ schacht oder durch die Hauswand nach draußenführen.
· Die Abluft darf nicht in einen benutzten Rauch- oder Abgas­ kamin geführt werden. Ziehen Sie im Zweifelsfall den Bezirks­ schornsteinfegermeister hinzu.
· Wird im Umfeld des Kochmulden Lüfters eine kaminabhängige Feuerstätte betrieben (Kohle-, Holz-, Öl- oder Gasfeuerung), dann muss für ausreichend Zuluft gesorgt werden, ansonsten besteht Vergiftungsgefahr. Ein gefahrloser Betrieb des Kochmul­ den Lüfters ist gewährleistet, wenn der durch den Kochmulden Lüfter ausgelöste Unterdruck 0,04 mbar (4 Pa) nicht überschrei ­ tet und ausreichend Zuluft in den Raum nachströmen kann.
· Abluftleitungen müssen der Brandklasse B 1 DIN 4102 entspre- chen. Beachten Sie, dass die Mindestnennweite des Anschluss­ stutzen des Gerätes nicht reduziert wird.
· Es sollte immer das zur Luftführung empfohlene und mit dem Kochfeldabzug kompatible Compair Flow 150 - System von Naber eingesetzt werden.
· Die Nennweite der Umluftrohre darf 150 mm nicht unterschrei­ ten.
· Abluftleitungen sollen so kurz wie möglich sein, nicht im 90 Grad-Winkel sondern in weichen Bögen geführt werden und keine Querschnittsreduzierungen haben.
· Rohrdurchmesser nie kleiner als 150 mm wählen. 50 cm vor dem Lüfterbaustein dürfen keine Bögen/Winkel verlegt werden. Zwischen zwei Winkeln/Bögen immer ein gerades Stück von ca. 50 cm einsetzen.
· Mauerkästen, sowie der Ausschnitt in der Sockelblende sollen im Querschnitt mindestens der Abluftleitung entsprechen. Es muss eine Ausströmöffnung von mindestens 300 cm² vorhan­ den sein. Die Sockelleisten in der Höhe kürzen oder entspre­ chende Öffnungen einbringen.
· Achten Sie bei der Installation darauf, dass die Umlufteinheit auch nach Fertigstellung der Küchenmontage zugänglich leibt. So müssen gegebenenfalls Sockelfüße der Küchen­ schränke versetzt werden.
Elektrischer Anschluss
· Der elektrische Anschluss darf nur von einem autorisierten Fachmann vorgenommen werden!
· Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen voll­ ständig eingehalten werden.
· Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze. Bei Anschluss und Reparatur Gerät mit einer die­ ser Einrichtungen stromlos machen.
· Der Schutzleiter muss so lang bemessen sein, dass er bei Versa­ gen der Zugentlastung erst nach den stromführenden Adern des Anschlusskabels auf Zug beansprucht wird.
· Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes herausgezogen werden.
· Bitte beachten Sie, dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.
· Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.
· Achtung: Falschanschluss kann zur Zerstörung der Leistungs­ elektronik führen.
Anschlusswerte
Netzspannung: 380-415V 3N~, 50/60Hz Komponentennennspannung: 220-240V
Anschlussleitung werkseitig vorhanden
· Das Kochfeld ist werkseitig mit einer temperaturbeständigen Anschlussleitung ausgestattet.
· Der Netzanschluss wird gemäß dem Anschlussschema vorge- nommen, ausgenommen die Anschlussleitung ist bereits mit einem Stecker ausgestattet.
· Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun­ gen zu vermeiden.

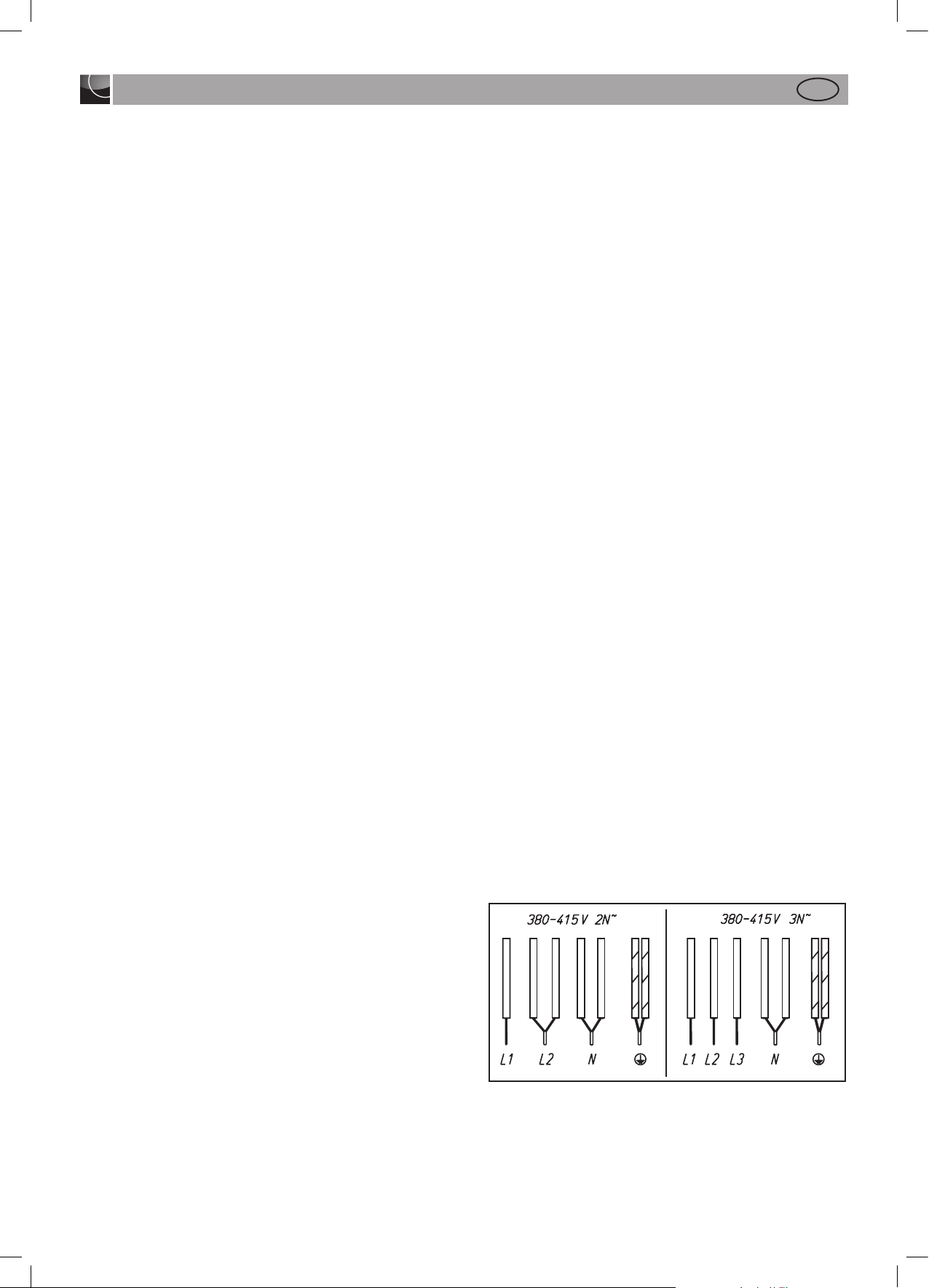

Anschlussmöglichkeiten
schwarz
braun
grau
weiß
blau
grün-gelb
grün-gelb
schwarz
braun
grau
weiß
blau
grün-gelb
grün-gelb
22
Page 23
D
TermaCook
Montage

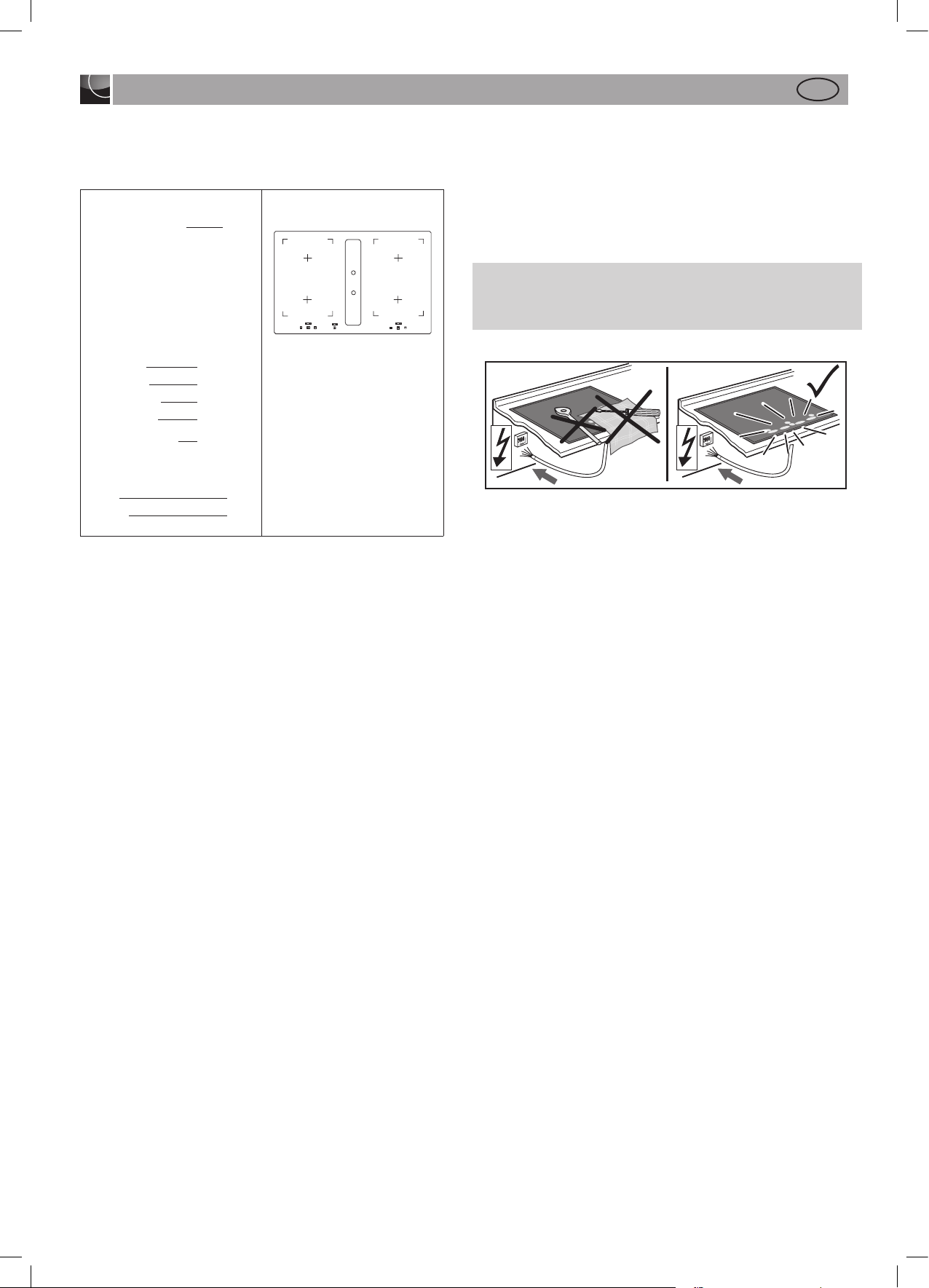

Technische Daten Inbetriebnahme
Abmessungen Kochfeld
Höhe/Breite/Tiefe mm
170 x 800 x 520
Kochzonen
vorne links cm / kW hinten links cm / kW hinten rechts cm / kW vorne rechts cm / kW
Brückenfunktion cm / kW
Kochfeld kW
Lüfter kW Plasma kW
* Leistung bei eingeschalteter Powerstufe.
19 x 21 / 1,6 (1,85)* 19 x 21 / 2,1 (3,00)* 19 x 21 / 1,6 (1,85)* 19 x 21 / 2,1 (3,00)*
39 x 21 / 3,7
7,4 0,115 0,01
Nach dem Einbau des Feldes und nach dem Anlegen der Versor­gungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test der Steuerung und es wird eine Serviceinformation für den Kun­dendienst angezeigt.
Wichtig Zum Netzanschluss dürfen keine Gegenstände auf den Touch­Control Sensortasten vorhanden sein!
Mit einem Schwamm und Spülwasser kurz über die Oberfläche des Kochfeldes wischen und anschließend trockenreiben.
23
Page 24
GB
TermaCook
Disposing of the packaging
Please ensure the environmentally-friendly disposal of the packa­ging that came with your appliance. Recycling the packaging material saves on resources and cuts down on waste.
Disposing of old appliances
The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it must be handed over to the applicable collection point for the recycling of electrical and electronic equipment.
By ensuring that this product is disposed of correctly you will help to protect the environment and human health, which could otherwise be harmed through the inappropriate disposal of this product. For more detailed information about recycling this pro­duct, please contact your local city office, your household waste disposal service or the shop where you purchased the product.
Appropriate use
The hob is to be used solely for preparing food in the home. Other environments: – Using the hob in shops, offices and other similar working environments – Using the hob in agricultural enterprises – Use of the hob by customers in hotels, motels and other typical living environments – Use of the hob by B & Bs It may not be used for any other purpose and may only be used under supervision.
For your information...
Please read this manual carefully before using your appliance. It contains important safety advice; it explains how to use and look after your appliance so that it will provide you with many years of reliable service.
Content
Safety Instructions and Warnings 25
For connection and operation 25 Information on the hob 25 For persons 27
Appliance description 29
Operating the hob with the sensor keys 29
Operation 30
The hob 30 Pan recognition 30 Operation time limit 30 Other functions 30 Protection against overheating (induction) 30 Cookware for induction hobs 31 How to cut power consumption 31 Power settings 31 Residual heat display 31 Switch the device ready 32 Operating the keys 32 Switching on the hob and cooking zones 32 Switching off a cooking zone 32 Switching off the hob 32 Childproof lock 33 Automatic switch-off (timer) 34 Minute minder (egg timer) (cooking zone switched off) 34 Power boost setting 35 Power management 35 Bridging function 35 Using the fan 36 Running the fan 36
Should a fault arise, please first consult the section on “What to do if trouble occurs?”. You can often rectify minor problems yourself, thus saving unnecessary service costs.
Please keep this manual in a safe place and pass it on to new owners for their information and safety.
Cleaning and care 37
Glass ceramic hob 37 Hob with fan 37
What to do if trouble occurs 40
Instructions for assembly 39
Safety instructions for kitchen unit fitters 39 Ventilation 39 Installation 39 Outgoing air system assembly 42 Installation of the hob fan 44 Electrical connection 44 Technical data 45 Putting the appliance into operation 45
24
Page 25
GB
TermaCook
Saftey Instructions and Warnings
For connection and operation
· The appliances are constructed in accordance with the relevant safety regulations.
· Connecting the appliances to the mains and repairing and servicing the appliances may only be carried out by a qualified electrician according to currently-valid safety regulations. For your own safety, do not allow anyone other than a qualified service technici­ an to install, service or repair the product.
· If the mains cable of this appliance is damaged, it has to be replaced by the manufacturer, the Customer Service of the manufacturer or by another quali­ fied person to avoid danger.
· The appliance may not be operated with an external timer or an external telecontrolsystem.
General information on the hob
· Never allow the induction hob to ope­ rate unattended, as the high power setting results in extremely fast reac- tions.
· When cooking, pay attention to the heat-up speed of the cooking zones. Avoid boiling the pots dry as there is a risk of the pots overheating!
Always supervise the preparation of food with fats and oils. Never extinguish ignited fats and oils with water! Switch the appliance off and then carefully cover the flame, for example with a lid or an extinguisher blanket.
· The glass ceramic surface of the hob is extremely robust. You should, howe­ ver, avoid dropping hard objects onto the glass ceramic hob. Sharp objects which fall onto your hob might break it.
· There is a risk of electric shocks if the glass ceramic hob develops fractures, cracks, tears or damage of any other kind. Immediately switch off the appli­ ance. Disconnect the fuse immediately and call Customer Service.
· If the hob cannot be switched off due to a defect in the sensor control im­ mediately disconnect your appliance and call Customer Service.
· Take care when working with home appliances! Connecting cables must not come into contact with hot cook­ ing zones.
· Risk of fire: never store items on the hob.
· The glass ceramic hob should not be used as a storage area.
· Do not place empty pots and pans on cooking zones which have been swit­ ched on.
· Take care when using simmering pans as simmering water may dry up un­ noticed, resulting in damage to the pot and to the hob for which no liability will be assumed.
· It is essential that after using aMg zone you switch it off with the respective minus key and not just with the pan recognition device.
· Overheated fats and oils may sponta­ neously ignite.
· Do not put aluminium foil or plastic onto the cooking zones. Keep ever­ ything which could melt, such as pla­ stics, foil and in particular sugar and su­ gary foods away from hot cooking zo­ nes. Use a special glass scraper to immediately remove any sugar from the ceramic hob (when it is still hot) in order to avoid damaging the hob.
· Metal items (pots and pans, cutlery, covers etc.) must never be put down on the induction hob since they may become hot. Risk of burning!
25
Page 26
GB
TermaCook
Saftey Instructions and Warnings
· Do not place combustible, inflammab­ le or heat deformable objects directly underneath the hob.
· Metal items worn on your body may become hot in the immediate vicinity of the induction hob. Caution! Risk of burns! Non-magnetisable objects (e.g. gold or silver rings) are not affected.
· Never use the cooking zones to heat up unopened tins of food or packa­ ging made of material compounds. The power supply may cause them to burst!
· Keep the sensor keys clean since the appliance may consider dirt to be finger contact. Never place anything (like pans, tea towels etc.) onto the sensor keys!
· If food boils over onto the sensor keys, we advise you to activate the OFF key.
· Make sure there are no items (e.g. cleaning cloths) right next to the hob extractor. They could be sucked in by the air current. Liquids and small items must always be kept away from the appliance.
· Do not operate the appliance without filter.
· Filter with too much fat deposits causes fire hazard!
· Fireplace dependent when operating wood coal gas or oil furnaces need to ensure an adequate air supply.
· The maximum allowable negative pressure (caused by the hood) must not exceed 4 Pa (0.04 mbar), other­ wise there is a risk of poisoning .e
· Hot pans and pots should not cover resp. be moved to close to the sensor keys, since this will cause the appliance to switch off automatically.
· Pans should be placed in the centre of the cooking zone.
· As far as possible, bigger pots should be used in the rear cooking zone only in order to prevent the sensor eys from overheating (touch control overhea­ ting; error message E2; switch-off of the touch control).
· Activate the childproof lock if there are any pets in the home which could make contact with the hob.
· Never clean the glass ceramic hob with a steam cleaner or similar applian­ ce!
26
Page 27
GB
TermaCook
Saftey Instructions and Warnings
For persons
· These appliances may be used by chil­ dren aged 8 years and over and by per­ sons with physical, sensory or mental im­ pairments or by persons who lack expe­ rience and/or know-how, provided they are supervised or have been instructed in the safe used of the appliance and have understood the risks relating to the appliance. Children may not play with the appliance. Cleaning and maintenance by the user may only be carried out by children when they are supervised.
· The surfaces of the heating and coo­ king zones become hot during use. Keep small children away at all times.
· Only hob protective grids and hob co­ vers produced by the hob manufactu­ rer or the manufacturers of the hob pro­ tective grids and hob covers authorised by the manufacturer in the instructions for use may be used. The use of unsuitable hob protective grids and hob covers may result in acci­ dents.
· Persons with cardiac pacemakers or implanted insulin pumps must make sure that their implants are not affected by the induction hob (the frequency range of the induction hob is 20-50 kHz).
27
Page 28
GB
TermaCook
Appliance description
The decorative design may deviate from the illustrations.
1. Induction cooking zone front left
2. Induction cooking zone back left
3. Glass ceramic hob
4. Touch-control operating panel
5. Touch-control operating panel fan
6. Fan
7. ON/OFF key (hob)
8. Cooking zone selection key
9. Symbol for locating the position of a cooking zone on the
glass ceramic hob
10. Plus key (raise) / Minus key (lower)
11. Power setting display
12. Timer function
13. Fan key ON/Off
14. Fan minus and plus key
15. Display fan
28
Page 29
GB
TermaCook
Appliance description

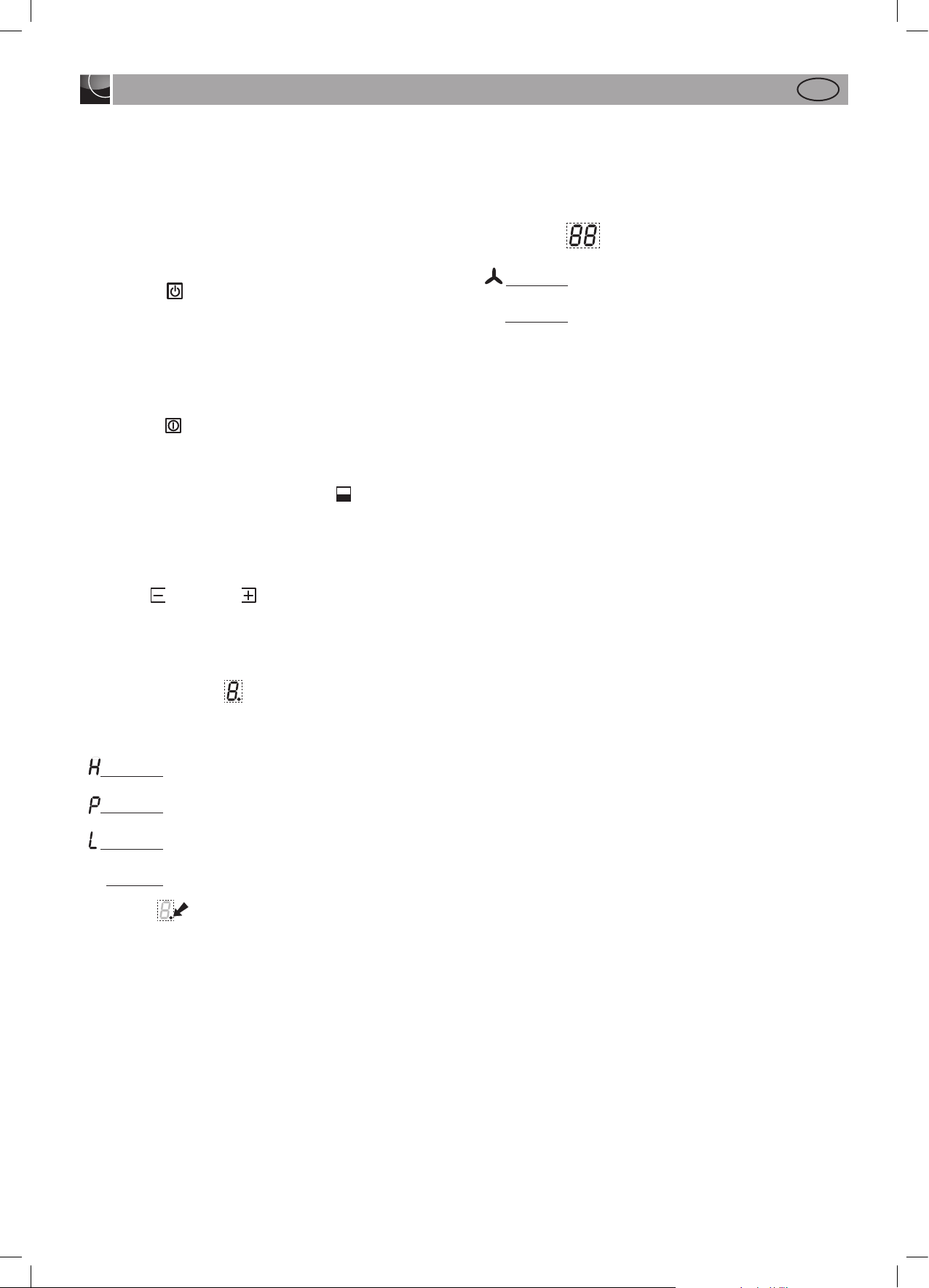

Operating the hob with the sensor keys
The hob is operated with touch control sensor keys. The sensor keys are operated as follows: lightly touch a symbol on the surface of the ceramic glass plate. A buzzer will indicate when the controls have been operated correctly. The touch control sensor key will then be indicated as “key”.
Fan minus-/plus key (14)
For using of the fan use these buttons (extractor). It can be ope­rated independently to the hob.
Display fan (15)
Standby key (14)
With this key, the unit is switched operational. The key is like the main switch. After switching off using this button the unit remains about 120 min. in standby mode. Attention! If the device is switched off completely, no more residual heat indicator is displayed!
ON/OFF key (7) Cooking zones left or right
This key is used to switch the left or right hob on and off.
Cooking zone selection key; e.g. front (8)
Pressing one of the cooking zone selection keys available will select a cooking zone, for which the Plus key or the Minus key may be used to set the cooking level.
Minus key / Plus key (10)
These keys are used to set the cooking levels, the automatic switch-off device and the minute minder. The Minus key reduces the setting and the Plus key raises it.
Power setting display (11)
The power setting display shows the power setting which has been selected, or:
Fan speed
min Fan run
Residual heat display
Power boost setting
Childproof lock
ER03 Error message
Control lamp Timer function
29
Page 30
GB
TermaCook
Operation
The hob
The hob is equipped with an induction cooking mode. An induction coil underneath the glass ceramic hob generates an electromagnetic alternating field which penetrates the glass ceramic and induces the heat-generating current in the pot base. With an induction cooking zone the heat is no longer transferred from a heating element through the cooking pot into the food being cooked; instead the necessary heat is generated directly in the container by means of induction currents.
Advantages of the induction hob
· Energy-saving cooking through the direct transfer of energy to the pot (suitable pots/pans made of magnetisable ma­ terial are required).
· Increased safety as the energy is only transferred when a pot is placed on the hob.
· Highly effective energy transfer between an induction cook­ ing zone and the base of a pot.
· Rapid heat-up.
· The risk of burns is low as the cooking area is only heated through the pan base; food which boils over does not stick to the surface.
· Rapid, sensitive control of the energy supply.
Pan recognition
If a cooking zone is switched on and there is no pan on the zone or if the pan is too small, there will be no transmission of power. The symbol
If a suitable pot or pan is placed on the cooking zone, the power setting will switch on and the power setting display will light up. The power supply will be cut off when the pan is removed and the power setting display will indicate .
If the pots and pans placed on the cooking zone are of smaller dimension, and the pan recognition still switches on, less power will be supplied.
Pan recognition limits
The base of pots and pans must be of a certain diameter; if it is not, the induction heat will not be switched on. Always place pots and pans in the middle of a cooking zone in order to achieve the best efficiency.
in the power setting display points this out.
Operation time limit
The induction hob has an automatic time limit function. The duration of continuous use of each cooking zone depends on the cooking level selected (see chart).
Power setting Operation time limit
in hours
1, 2 3, 4
5
6, 7, 8 , 9
This requires that the setting of a respective cooking zone is not adjusted during use. If the operation time limit has been activated, the cooking zone will switch off, a short signal will sound and an H will appear in the display. The automatic switch-off function overrules the operation time limit, i.e. the cooking zone is only switched off when the period of time of the automatic switch-off device has expired (e.g. automatic switch-off after 99 minutes and cooking level 9 is possible).
6 5 4
1,5
Other functions
If two or more sensor keys are pressed at the same time (e.g. when a pan is mistakenly put onto a sensor key) no function will be activated. An acoustic signal sounds and ER03 will appear. After a few seconds the appliance will switch off. Please remove the item located in front of the sensor keys.
Protection against overheating (induction)
If the hob is used at full power for a longer period, it will not be possible to cool down the electronics system as required at a high room temperature. In order to ensure that no excessive temperatures occur in the electronics system the power of the cooking zones may be reduced automatically. Should E2 or ER21 be displayed frequently during normal use of the hob and at normal room temperature, it is likely that cooling is not sufficient. The reason may be that there are no openings for cooling purposes in the kitchen units. It may be necessary to check the installation of the hob (see the section on Ventilation).
Cooking zone diameter Recommended pan base
minimum diameter
190 x 210 mm 120 mm
Important
The minimum diameter required to activate the pan recognition device may vary according to the type of pot or pan used!
30
Page 31
GB
TermaCook
Operation
Cookware for induction hobs
Cookware for induction cooking zones must be made of metal and have magnetic properties. The base must be sufficiently large.
Only use pots with a base suitable for induction.
Suitable cookware Unsuitable cookware
Enamelled steel pots with a
thick base
Cast iron pots with an ena-
melled base
Pots made of multi-layer
stainless steel, stainless ferrite
steel and aluminium with
special base
This is how to establish the suitability of a pot
Conduct the magnet test described below or make sure that the pot bears the symbol for suitability for cooking with induction current.
Magnet test
Move a magnet towards the base of your cookware. If it is attracted, you can use the cookware on the induction hob.
Important
When using pans suitable for induction from certain manufactu­rers, noises may occur which are attributable to the design of these pans.
Pots made of copper,
stainless steel, aluminium,
oven-proof glass, wood, ceramic and terracotta
How to cut power consumption
The following are a few useful hints to help you cut your consump­tion of energy and use your new induction hob and the cookwa­re efficiently.
· The base of your cooking pots should be the same size as the cooking zone.
· When buying cooking pots, note that it is frequently the diameter of the top of the pot that it indicated. This is usually larger than the base of a pot.
· Pressure cookers are particularly low on energy and time required thanks to the pressure and the fact that they are tightly closed. Short cooking times mean that vitamins are preserved.
· Always make sure that there is sufficient fluid in your pressure cooker since the cooking zone and the cooker may be damaged as a result of overheating if the pressure cooker boils dry.
· Always close cooking pots with a suitable lid.
· Use the right pot for the quantity of food you are cooking. A large pot which is hardly filled will use up a lot of energy.
Power settings
The heating power of the cooking zones can be set at various power levels. In the chart you will find examples of how to use each setting.
Setting Suitable for
0
1-2
3
4-5
6
7-8
9 P
Off, using remaining heat Simmering small portions
(lowest setting)
Simmering Simmering larger quantities or roasting
larger pieces of meat until they are cooked through
Roasting, getting juices Roasting Bringing to the boil, browning, roasting ower setting (highest power output)
unsuitable unsuitable
unsuitable
Wrong: the base of the pan is curved. The electronic unit cannot determine the termperature correctly.
ideal
Right: suitable cookware!
A higher power level may need to be selected for cooking pots without a lid.
Residual heat display
The glass ceramic hob is equipped with an H as a residual heat display.
As long as the H lights up after the cooking zone has been swit­ched off, the residual heat can be used for melting food or for keeping food warm.
The cooking zone may still be hot when the letter H no longer lights up. Risk of burns!
The glass ceramic is not directly heated in the case of an induction cooking zone; it is only heated up by heat reflected by the pan.
31
Page 32
GB
TermaCook
Operation
Switch the device ready
With the Standby key , the unit is switched operational. The key is like the main switch. First there is a self-test of the controls and then the indicators light up briefly. After switching off using this button the unit remains about 120 min. in standby mode. Attention! If the device is switched off completely, no more resi­dual heat is displayed!
Operating the keys
The controls described here expect the pressing of a (selection) key to be followed by the pressing of a subsequent key. The next key will need to be pressed within 10 seconds, other­wise the selection will be deleted. The Plus / Minus keys can be touched individually or be perma­nently pressed.
Switching on the hob and cooking zones
1. Press the ON/OFF key hob until the power setting dis- play indicates 0. The controls are ready for operation.
Suitable for induction cooking
Cooking zone selection keys
2. Then press a cooking zone selection key (e.g. The selected power setting display will light up brightly.
3. Use the Plus key or Minus key to select a power set- ting. The Plus key will activate power setting 1 and the Minus key power setting 9.
4. Immediately put cookware suitable for induction cooking onto the cooking zone. The pan recognition device will ac­ tivate the induction coil. The pot or pan will be heated up. The ced onto the cooking zone. If no pot is placed on the cooking zone it will switch off after 10 minutes for reasons of safety. Please observe the section on “Pan recognition” here.
Repeat items 2 to 4 in order to cook on other cooking zo­nes at the same time.
symbol will appear until a metal cooking pot is pla-
for front).
Switching off a cooking zone
5. Press the required cooking zone selection key (e.g. for front). The selected power setting display will light up brightly.
6. a) Press the Minus key ting display shows 0, or
6. b) Press the ON/OFF key hob ched off (all the cooking zones are switched off).
several times until the power set-
The entire hob will be swit-
32
Switching off the hob
7. Press the ON/OFF key hob The hob will be completely switched off, irrespective of any settings.
Page 33
GB
TermaCook
Operation
Childproof lock
The childproof lock serves to prevent children from switching on the hob accidentally or intentionally. The controls are blocked here.
Switching on the childproof lock
1. Press the ON/OFF key hob in order to switch on the childproof lock.
2. Then immediately press the Minus key adjacent cooking zone selection key / simulta neously.
3. Then press the same cooking zone selection key /
in order to activate the childproof lock. The power setting display will indicate an L for child lock, the controls will be inaccessible and the hob will switch off.
Switching off the childproof lock
4. Press the ON/OFF key hob .
5. Then immediately press the Minus key adjacent cooking zone selection key / simultaneously.
6. Then press the Minus key childproof lock. The L will go off.
in order to deactivate the
and the right
and the right
De-activating the childproof lock for one cooking procedure only
This is only possible if the childproof lock has been switched on according to points 1-3.
· Press the ON/OFF key hob
· Then immediately press the Minus key and the right
adjacent cooking zone selection key /
simultaneously. Once the L has gone off, the user may switch a cooking zone on.
· When the hob is switched off the childproof lock will be activated again (switched on).
Important
In the event of a power cut the childproof lock will not be can­celled, i.e. it remains activated.
33
Page 34
GB
TermaCook
Operation
Setting for 5 minutes
Automatic switch-off (timer)
The automatic switch-off device is used to automatically switch off any cooking zone after an adjustable period of time. Cook­ing times ranging from 01 to 99 minutes can be set.
1. Switch on the hob. Switch on one or more cooking zones and select the required power settings.
2. Repeatedly press the Plus key simultaneously until the control lamp (decimal point) of the cooking zone of your choice lights up. The selected power setting display will light up brightly.
3. Then immediately press the Plus key
to enter the cooking time. In order to programme the
automatic switch-off device for another cooking zone, repeatedly press the Plus key or the Minus key
simultaneously until the control lamp (decimal point) of the respective power level display lights up.
4. The cooking zone will be switched off when the time has lapsed. A signal will sound for a while and can be swit­ ched off by pressing any key (except the ON/OFF key).
and the Minus key
or the Minus key
ntrol lamp (decimal point)
Important
· In order to check on the time that has lapsed (automatic switch-off device), repeatedly press the Plus key the Minus key simultaneously until the control lamp (de cimal point) of the respective cooking zone lights up. The setting displayed can be read and changed.
· Terminating the function of the timer: Select the respecti­ ve cooking zone and use the Minus key
to set 0.
and
Minute minder (egg timer)
(cooking zone switched off)
1. Switch on the hob.
2. Press the Plus key once. The selected power setting display will light up brightly. In power setting display the control lamp (decimal point) must not light up.
3. Then immediately use the Plus key to set the time in minutes.
4. Once the time has lapsed a signal will sound for a while and can be switched off by pressing any key (except the OFF key).
and the Minus key simultaneously
or the Minus key
Setting for 12 minutes
34
Important
The minute minder remains in operation when the left or right hob is switched off. Switch the left or right hob on to adjust the time.
Page 35
GB
TermaCook
Operation
Power boost setting
The power boost setting makes additional power available for in­duction cooking zones. A large quantity of water can be brought to the boil very quickly. The power boost setting operates for 5 minutes, after which the power level is automatically reduced to power setting 9.
1. Switch on the hob.
2. Then press a cooking zone selection key (e.g. The selected power setting display will light up brightly.
3. Press the Minus key power setting 9.
4. Press the Plus key boost setting. The power display will show a P.
5. After 5 minutes the power boost setting will switch off au­ tomatically. The P will go off and the power level will switch down to 9.
once in order to set the highest
once in order to activate the power
for back).
Modules (power management)
Power management
For technical reasons two cooking zones always comprise a mo­dule and have a maximum power level. If this power range is exceeded when a higher power setting level or the power boost function is switched on the power manage­ment system will reduce the power setting of the corresponding cooking zone of the module. The display for this cooking zone will initially blink, after which the highest- possible power setting will be consistently displayed.
Important
Press the minus key to prematurely de-activate the power setting. Attention. Risk of overheating! Do not heat up any oil/frying fat with the ower boost setting.
Bridging function (if available)
The front and the rear cooking zones may be activated together for a cooking process (bridging function). This enables larger cookware to be used.
1. Switch on the hob.
2. Press the rear
key simultaneously to activate the bridging function. The bridging function is activated, the symbol appears.
Operation is carried out with the Minus key and the Plus key of the front cooking zone.
3. To deactivate press the two cooking zone selection keys simultaneously again or switch off the hob.
and the front cooking zone selection
Important
The roaster or the pot will need to cover at least half of the cook­ing zones used in order to be recognised by the pan recognition device!
35
Page 36
GB
TermaCook
Operation
Using the fan
The buttons for the fan are located on the right side of the Touch Control. Remove the glas cover completely before using the fan. Removing the aluminium-cover isn´t required for models with open covers.
Glas -cover
The open aluminium-cover doesn´t have to be taken off!
Switching the fan on and off
1. Press the Standby key for about 1 sec.
2. Press the Plus key + the fan. You can then select using the Plus + or Minus key – the desired power level 1, 2, 3 or 4. The fan symbol The maximum level 4 will run for 10 minutes, then it will automatically revert to level 3.
3. To switch the fan off, press the Minus key – until 0 is display­ ed.
lights up.
Running the fan
The fan operates following cooking to eliminate any odours, as well as drying the filters in the fan itself.
Setting the fan running time
1. Press the plus + and minus keys – of the fan simultaneous- ly. This sets the fan run for 10 minutes. The Min symbol for fan run lights up.
2. To set the fan run for 60 minutes, press the plus + and minus keys – again simultaneously.
3. To switch the fan off, press the keys again simultaneously.
Follow-up time
The fan motor should continue running for 5 - 10 minutes every time the hob is used for cooking.
When operating with circulation filters, please always use a fol­low-up time of 10-60 minutes after cooking, to reach the optimal odor elimination.
In very rare cases it can happen that when restarting the fan, odor molecules stored in the filter mingle with the steam and can be sensed again. These residue odors will disappear during further operation.
Tips
You can put a wooden spoon under the lid of your pot on the fan side when using a tall cooking pot (such as an asparagus pot) in order to ensure that the extractor also works well with tall pots.
36
Page 37
GB
Reinigen und Pflegen
TermaCook
· Switch the hob off and let it cool down before you clean it.
· Never clean the glass ceramic hob with a steam cleaner or similar appliance!
· When cleaning make sure that you only wipe lightly over the ON/OFF key. The hob may otherwise be accidentally switched on!
Glass ceramic hob
Important! Never use aggressive cleaning agents such as rough
scouring agent, abrasive saucepan cleaners, rust and stain removers etc.
Cleaning after use
1. Always clean the entire hob when it has become soiled. It is recommended that you do so every time the hob is used. Use a damp cloth and a little washing up liquid for cleaning. Then dry the hob with a clean dry cloth to ensure that there is no deter­gent left on the surface of the hob.
Weekly cleaning
2. Clean the entire hob thoroughly once a week with commercial glass ceramic cleaning agents. Please follow the manufacturer‘s instructions carefully. When applied, the cleaning agent will coat the hob in a protec­tive film which is resistant to water and dirt. All the dirt will remain on the film and can then easily be removed. Then rub the hob dry with a clean cloth. Make sure that no cleaning agent remains on the surface of the hob since this will react aggressively when the hob is heated up and will change the surface.
Specific soiling
Heavy soiling and stains limescaling and shiny, mother-ofpearl-
type stains) can best be removed when the hob is still slightly warm. Use commercial cleaning agents to clean the hob. Proceed as outlined under Item 2.

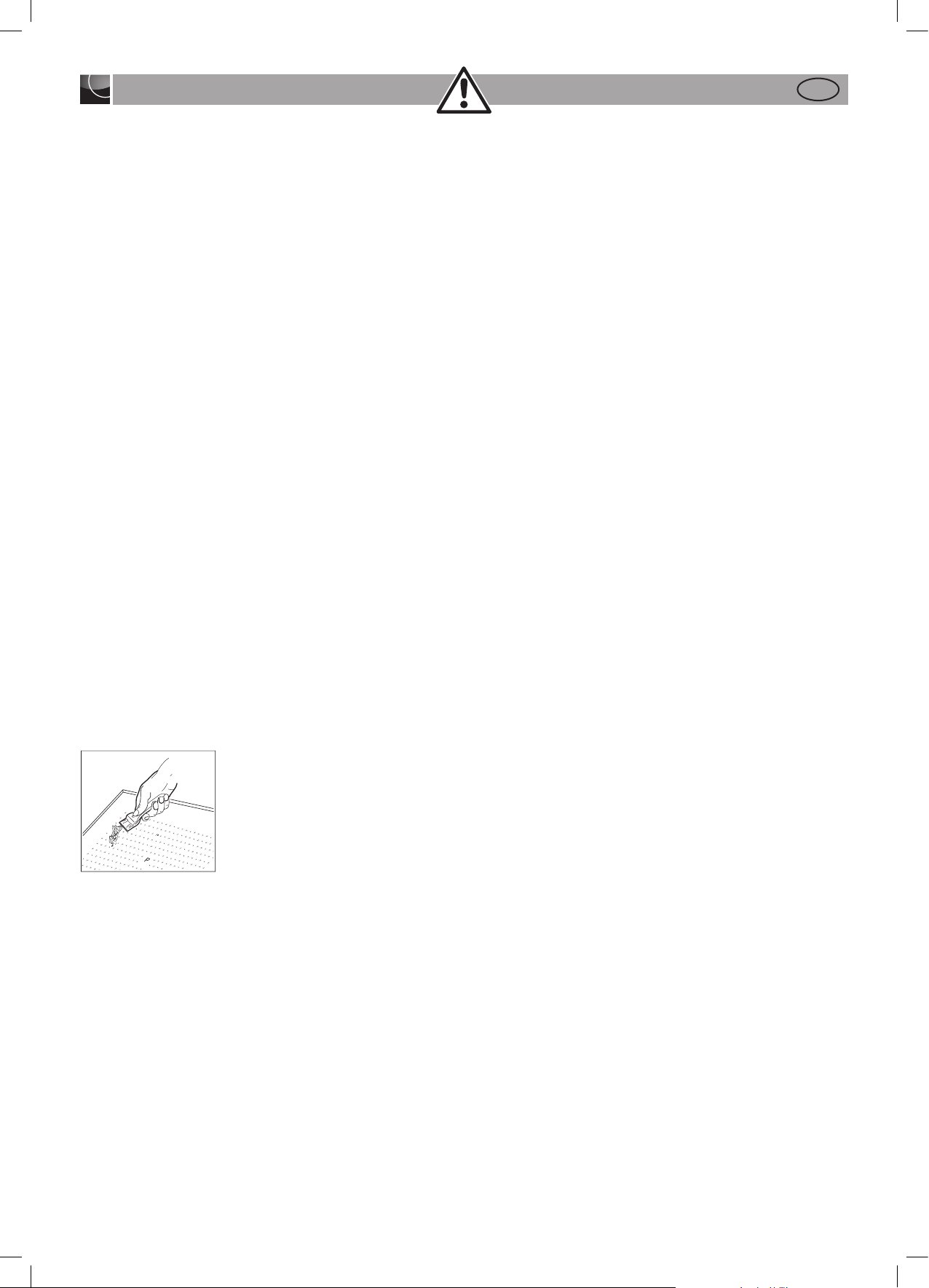

First soak food which has boiled over with a wet cloth and then remove remaining soiling with a speci­al glass scraper for glass ceramic hobs. Then clean the hob again as described under Item 2.
Burnt sugar and melted plastic must be removed immediately, when they are still hot, with a glass scraper. Then clean the hob again as described under Item 2.
Grains of sand which may get onto the hob when you peel potatoes or clean lettuce may scratch the surface of the hob when you move pots around. Make sure that no grains of sand are left on the hob.
Changes in the colour of the hob will not affect the function and the stability of the glass ceramic material. These colour changes are not changes in the material but food residues which were not removed and which have burnt into the surface.
Shiny spots result when the base of the cookware rubs on the surface of the hob, particularly when cookware with an alumini­um base or unsuitable cleaning agents are used. They are difficult to remove with standard cleaning agents. You may need to repe­at the cleaning process several times. In time, the decoration will wear off and dark stains will appear as a result of using aggressive cleaning agents and faulty pan bases.
Hob with fan
Cleaning the metal grease filter
Clean the metal grease filter at least once a month or when it is covered with grease or when in intensive use. The filter can be washed in the dishwasher or rinsed in a mild solution of dish washing liquid. To remove the filter, remove the covering of the filter and push out upwards the U-shaped air-conducting sheet from stainless steel from the filter. The filter can now be removed by pressing down the lock that is placed in the shell handle. The filter can be washed in the dishwasher. It must be placed in the dishwasher in vertical position. Please exclusively use rinse agent that is compatible with aluminium, to avoid damage or discoloration of the filter. Do not place filter right beside glasses or white porcelain.
Don‘t operate the fan without the grease filter!
After the cleaning of the filter, it can be reinserted to the fan. Please ensure that the shell handle is still visible when the filter is placed back. If possible, when cleaning the filter also clean the inside of the fan with a cloth moistened with a mild solution of dish washing liquid. Be vigilant about protruding components in the inside of the fan.
Cleaning and care of the fan
The fan should best be cleaned at every cleaning of the filter. Condensation water can accumulate under the filter when wa­ter boils and evaporates if there is no lid on the pot, which is en­tirely normal. Still, the water should be removed and the inside of the fan should be cleaned. The ventilation holes in the covering ensure that even when the fan is in standby mode and the cover is in place without the blower fan running, residual moisture can evaporate from the inside of the fan. If irritating odors escape, please clean the filter and the inside of the fan. Clean the fan with a soft cloth moistened with a mild solution of dish washing liquid.
Service
The filter must remain accessible. For active carbon filters, replace the carbon filter mats every 5-24 months. For plasma filters, replace the filter mats every 5 years (max.). For this open the housing cover and change the filter mats.
37
Page 38
GB
TermaCook
What to do if trouble occurs
Interference with and repairs to the appliance by unqualified persons are dangerous as they can result in an electric shock or a short circuit. Do not interfere with or try to repair the appliance; this could cause injury to persons and damage to the appliance. Always have such work done by an expert, e.g. a Customer Service technician.
Important
If your appliance is faulty, please check whether you can rectify the problem yourself by consulting these instructions for use.
You may be able to rectify some problems yourself. They are described below.
The fuses blow regularly?
Contact a technical customer service or an electrician!
You can‘t switch your induction hob on?
· Has the wiring system (fuse box) in the house blown a fuse?
· Has the hob been connected to the mains?
· Are the sensor keys locked (childproof lock)?
· Are the sensor keys partly covered by a damp cloth, fluid or a metallic object? Please rectify.
· Are you using unsuitable cookware? See the section on »Cookware for induction hobs«.
The symbol will blink and a time-limited continuous signal will sound.
Food which has boiled over, cookware or other items are causing the touch control sensor keys to be consistently operated. Clan the surface or remove the item. To delete the symbol press the same key or switch the hob off and on.
The pot sign
A cooking zone has been switched on and the hob is expecting a suitable pot or pan to be placed on the cooking zone (pan recognition). Only when a pot has been placed on the cooking zone will power be supplied.
The pot sign still appears, even though a pot or pan was placed on the hob?
The cookware is unsuitable for induction cooking or the pot or pan is too small.
Is the cookware you are using making noises?
This is due to technical reasons; the induction hob and the pot are not at risk.
Does the cooling fan still operate after it has been switched off?
This is normal since the electronic unit is being cooled down.
Is the hob making noises (clicking or cracking sounds)?
This is for technical reasons and cannot be avoided.
Does the hob have tears or cracks?
There is a risk of electric shocks if the glass ceramic hob develops fractures, cracks, tears or damage of any other kind. Immediately switch off the appliance. Disconnect the fuse immediately and call Customer Service.
appears?
Error code E2 is indicated?
The electronic unit is too hot. Check the installation of the hob. Make sure that there is sufficient ventilation. > See the section on “Protection against overheating”. > See the section on “Ventilation”.
Error code E8 is indicated?
Fault on the left or right fan. The suction opening is blocked or covered or the fan is defect. Check the installation of the hob. Make sure that there is sufficient ventilation. > See the section on “Protection against overheating”. > See the section on “Ventilation”.
Error code U400 is indicated?
The hob has been incorrectly connected. The controls will switch off after 1s and a continuous signal will sound. Connect the appliance to the appropriate power supply.
An error code (ERxx or Ex) is indicated?
The appliance has developed a technical defect. Please call Customer service.
38
Page 39
GB
TermaCook
Instructions for assembly
Safety instructions for kitchen unit fitters
· Veneers, adhesives and plastic surfaces of surrounding furniture must be temperature resistant (>75°C). If the veneers and surfaces are not sufficiently heat resistant they may become deformed.
· Ensure that all live connections are safely insulated when installing the hob.
· Cover strips between the wall and the worktop behind the hob which are made of solid wood are permissible as long as minimum clearances in accordance with the installation diagrams are maintained.
· Minimum clearances of the hob cut-out towards the rear are to be maintained in accordance with the installation diagram.
· For installation directly next to a tall cupboard, a safety distance of at least 50 mm must be ensured. The side surface of the tall cupboard should be fitted with heat resistant material. Due to working requirements, however, the distance should be at least 300 mm.
· The packaging materials (plastic foil, polystyrene, nails etc.) must be kept out of reach of children as these parts are potentially dangerous. Small parts can be swallowed and there is a danger of plastic sheeting causing suffoca­ tion.
Installation
Important
· Remove any transverse strips underneath the worktop at least in the area of the worktop cut-out.
· When installing the appliance on top of a drawer it is essential to ensure that no sharp items are stored in the drawer since these could become bent on the underside of the hob and prevent the drawer from being opened and closed.
· If a shelf has been inserted underneath the hob, there must be a clearance of at least 20 mm to the underside of the hob in order to ensure that the hob is sufficiently ventilated.
· To avoid danger of fire, make sure that no combustible objects which could easily catch fire or become de formed on exposure to heat are directly next to or under the surface.
Sealing of the hob
Before installation, correctly insert the sealing unit delivered with the hob.
Ventilation
· The induction hob is equipped with a ventilator. The venti­ lator switches on or off automatically. If the temperature produced by the electronic device exceeds a certain level, the ventilator turns on in low speed. In case the induction hob is being used intensively, the ventilator swit­ ches to a higher speed. If the electronics was cooled sufficiently, the ventilator reduces the speed and switches off automatically.
· Clearance between the induction hob and kitchen furni­ ture or built-in units must provide for sufficient ventilation of the induction hob.
· If the power level of a cooking zone is automatically rai­ sed or lowered (see section on thermal cut-off device) it is likely that the cooling system does not cool sufficiently. In this case we recommend that the back wall of the bot­ tom kitchen unit in the area of the worktop cut-out be opened and that the front transverse strip of the unit be removed over the entire width of the appliance in order to promote the circulation of air.
In order to better ventilate
the hob, an air gap of at least 5 mm should be left at the front.
· No liquids may penetrate between the edge of the hob and the worktop or between the hob and the wall and come into contact with any electrical appliances.
· When installing a hob into an uneven worktop, e.g. with a ceramic or similar covering (tiles etc.), the seal on the hob is to be removed and the seal between the hob and worktop made with plastic sealing materials (putty).
· The hob must under no circumstances be sealed with silicone sealant! This would make it impossible to remove the hob at a later date without damaging it.
Working surface cut-out
Cut out the worktop recess accurately with a good, straight saw blade or recessing machine. The cut edges should then be sealed so that no moisture can penetrate. The area is cut out as illustrated. The glass ceramic hob must have a level and flush bearing. Any distortion may lead to fracture of the glass panel. Make sure that the sealing of the hob is properly seated.
39
Page 40
Instructions for assembly
TermaCook
Made in Germany
Made in Germany
Variable installation options:
When installing your hob, choose between:
Installation on top
800
R5
4
750+1
2
4
GB
4
51
520
500+1
2
4
min.50
min.50
11
Bracket
· Insert the hob and align it.
· Insert the brackets from below with the screws in the mounting holes provided, align them and screw them tight.
· Only tighten the screws manually with a screwdriver; do not use an electric screwdriver.
· Make sure that the brackets are correctly positioned if the work­ top is thin.
1 Minimal clearance to adjacent walls
2 Opening dimensions
3 Recess dimensions
4 Hob outer dimensions
166
84 x 455
115
Important
If the hob is not placed horizontally or if it is deformed, there is a risk that the glass ceramic hob will break.
Flush-mounted installation
804+1
3
R7
2
min.50
Glue the sealing tape onto the corner of the supporting edge of the worktop so that no silicone adhesive can be pressed under the hob.
Put the hob into the opening in the worktop without any glue and align it. Place the hob on height adjusting plates if necessary.
750+1
3
500+1
524+1
3
2
min.50
11
55
3
4,5 -0,5
170
84 x 455
115
Fill the gap between the hob and the worktop with heat-resistant silicone adhesive.
Important
The silicone adhesive must not get under the support surface of the hob. If this occurs it will not be possible to remove the hob again at a later stage. No liability will be assumed in the case of failure to observe these instructions.
40
Page 41
TermaCook
170
>120 40
max. 430
max. 430
max. 430
min.
100
140
255
96
≥170165
≥335
NW150
NW150
800
≥680
≥150220
≥370
Instructions for assembly

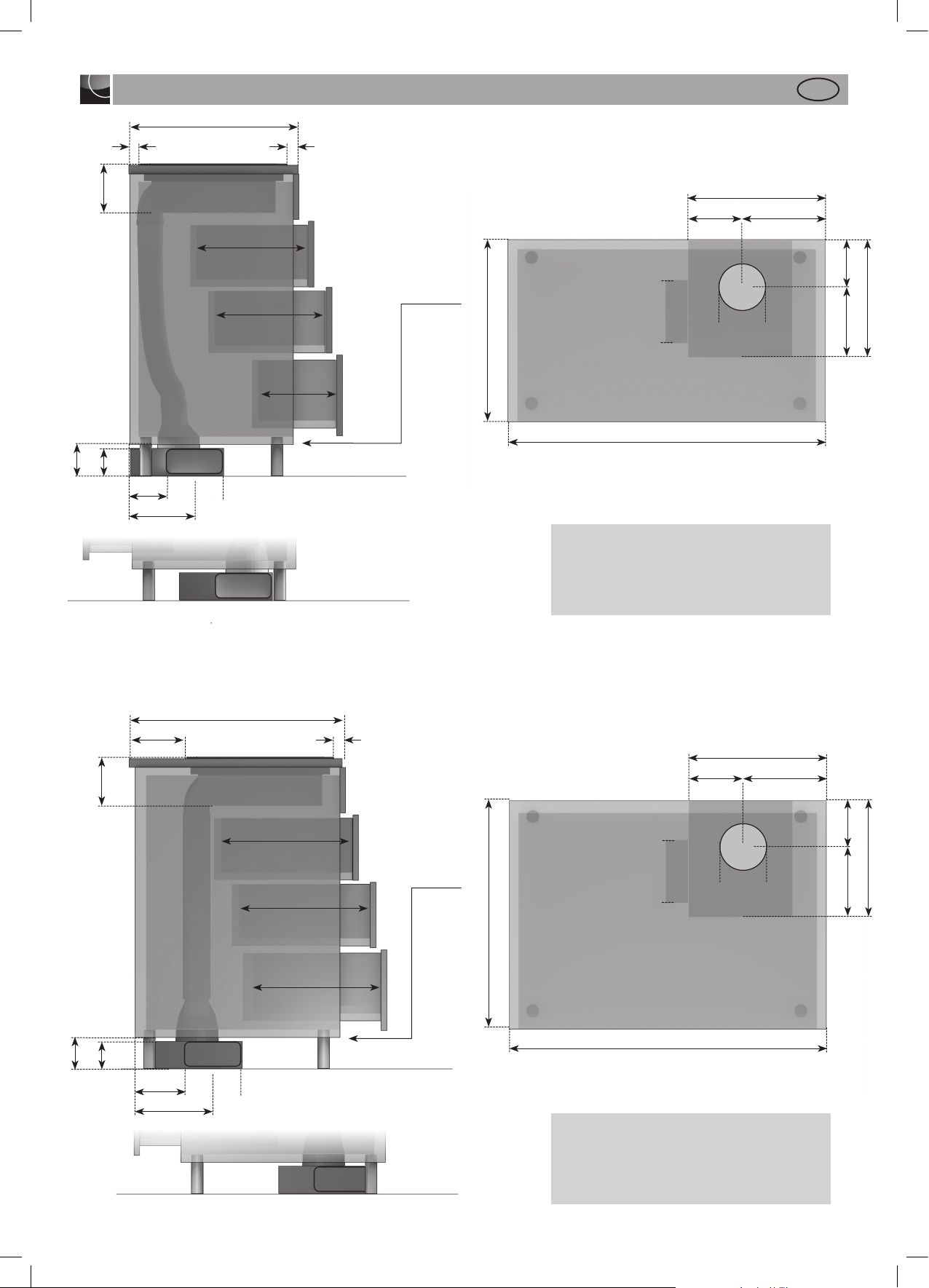

Worktop 600 mm
Worktop ≥ 680 mm
170
min.
100
140
255
96
40 40
max.430
max.430
max.300
≥170165
≥335
NW150
NW150
800
600
≥150220
≥370
GB
Bodenausschnitt 800
Outgoing air outlet on left
Outgoing air outlet on right
Cut-out in the base 800
Option of outgoing air on the left or right:
depending on the installation situation, the outgo­ing air outlet may be installed on the left or right. Please observe the dimensions on the right/left for optimal planning.
Outgoing air outlet on left
Outgoing air outlet on right
Cut-out in the base 800
Option of outgoing air on the left or right:
depending on the installation situation, the outgo­ing air outlet may be installed on the left or right. Please observe the dimensions on the right/left for optimal planning.
41
Page 42
TermaCook
Instructions for assembly
GB
Outgoing air system assembly
The individual outgoing air components are inserted into one another as shown in the diagram.
a
b
c
d
e
Outgoing air duct components (included):
a
b
c
d
On point The fl exible connection piece is used for 600-mm worktops. Please make sure that installation is as tight and crease-free as possible. Shorten any excess material to achieve this.
c
e
Fan
Base fi lter (optional):
f
Charcoal fi lter
g
Important Once they have been inserted into one another, the components must all be fastened fi rmly as shown, using the adhesive tape inclu­ded with delivery.
42
Plasma fi lter
Page 43
TermaCook
Instructions for assembly
GB
Fan 7-pole plug connection
Important
Fan plug connection must be made before the mains connec­tion.
Connect the two 7-pole plugs.
Open the plug retainer on the 7-pole connection (fan) of the hob and attach the 7-pole mating connector of the fan (e) until it engages. Close the plug retainer again.
Important
The appliance must be disconnected from the power supply before the plug connection is opened again. Connection to the mains can only be made when the plugs have been reconnec­ted. The hob may not be switched on before the mating connector of the fan has been securely connected and the plug retainer closed.
Optional plasma filter 4-pole plug connection
Important
The plug retainer and protective cover may only be removed when the appropriate plasma fi lter (optional) is connected. Plas­ma plug connection must be made before the mains connection
Connect the two 4-pole plugs for the plasma connection (opti­onal).
Open the plug retainer on the 4-pole plug (plasma) of the hob and remove the protective cover. Then attach the 4-pole mating connector of the plasma fi lter (g) until it is fi rmly engaged. Close the plug retainer again.
Important
The appliance must be disconnected from the power supply before the plug connection is opened again. Connection to the mains can only be made when the plugs have been reconnec­ted. The hob may not be switched on before the mating connector of the plasma (optional) has been securely connected and the plug retainer closed. If the plasma fi lter is removed again later on, the 4-pole plug of the hob must be securely closed with the protective cover and the plug retainer.
e
1
2
3
g
1
2
3
4
4
43
Page 44
GB
TermaCook
Instructions for assembly
Installation of the hob fan
· The product may only be connected by an authorised quali­ fied technician in compliance with applicable local regula­ tions. The same applies for the exhaust connections. The fitter is responsible for perfect functioning at the installation location.
· When carrying out installation work, please observe the relevant Building Regulations of the states and the energy supply companies.
· The hob fan can be operated in the extraction air and recirculation air mode.
· Lead the outgoing air outside through a ventilation shaft intended for this purpose or through the wall of the building.
· The outgoing air may not be lead into a smoke or exhaust gas chimney that is in use. If in doubt, please consult the district master chimney sweep.
· If a fireplace requiring a chimney (coal, wood, oil or gas firing) is used in the environment of the hob fan, you will need to ensure that there is a sufficient supply of inlet air, otherwise a risk of poisoning will arise. Operation of the hob fan will be safe provided that the negative pressure caused by the hob fan does not exceed 0.04 mbar (4 Pa) and that sufficient inlet air can flow into the room.
· Exhaust air ducts must comply with fire class B 1 DIN 4102. Please make sure that the minimum nominal diameter of the appliance connections is not reduced.
· The Naber Compair Flow 150 system which is recommended for the air flow and is compatible with the hob extractor should always be used.
· The nominal diameter of the circulating air pipes may not be less than 150 mm.
· Exhaust pipes should be very short with wide curves (no 90° curves) and no reduction of the diameter.
· Always use pipes with a diameter of not less than 150 mm. Elbows/bends may not be installed closer than 50 cm in front of the fan module. Always insert a straight piece of approx. 50 cm between two bends/elbows.
· The cross-section of wall vents and the cut-out in the base panel should at least correspond to the exhaust air duct. An outflow opening of at least 300 cm² must be given. Shorten the height of the skirting board or drill corresponding holes.
· During installation, make sure that the convection air unit remains accessible when the kitchen has been completely mounted. This means that the levelling feet of the kitchen units will need to be repositioned if necessary.
Electrical connection
· The electrical connection must be carried out by a qualified electrician who is authorised to carry out such work!
· Statutory regulations and the connection specifications issued by the local power supply company must be strictly observed.
· When connecting the appliance it must be ensured that there is a device which makes it possible to disconnect it from the mains at all poles with a contact opening width of at least 3 mm. Line-protecting switches, fuses o r contactors are suitab­ le cut-out devices. When connecting and repairing the appliance disconnect it from the electricity supply with one of these devices.
· The earth wire must be sufficiently long so that if the strain relief fails, the live wires of the connecting cable are subjected to tension before the earth wire.
· Any superfluous cable must be removed from the installation area beneath the appliance.
· Make sure that the local mains voltage is the same as the voltage on the rating label.
· Full protection against accidental contact must be ensured on installation.
· Attention: Incorrect connection may result in the power electronics unit being destroyed.
Power supply
Mains voltage: 380-415V 3N~, 50/60Hz Component rated voltage: 220-240V
Mains cable available in the factory
· The hob has been fitted with a temperature-resistant connection cable in the factory.
· Connection to the mains is carried out in accordance with the circuit diagram, unless the connection cable is already fitted with a plug.
· If the mains cable of this appliance is damaged it will need to be replaced with a special connection cable. In order to avoid any risks, this must be carried out by the manufacturer or his Customer Service.
Electrical connections
44
schwarz
braun
grau
weiß
blau
grün-gelb
grün-gelb
schwarz
braun
grau
weiß
blau
grün-gelb
grün-gelb
Page 45
GB
TermaCook
Instructions for assembly

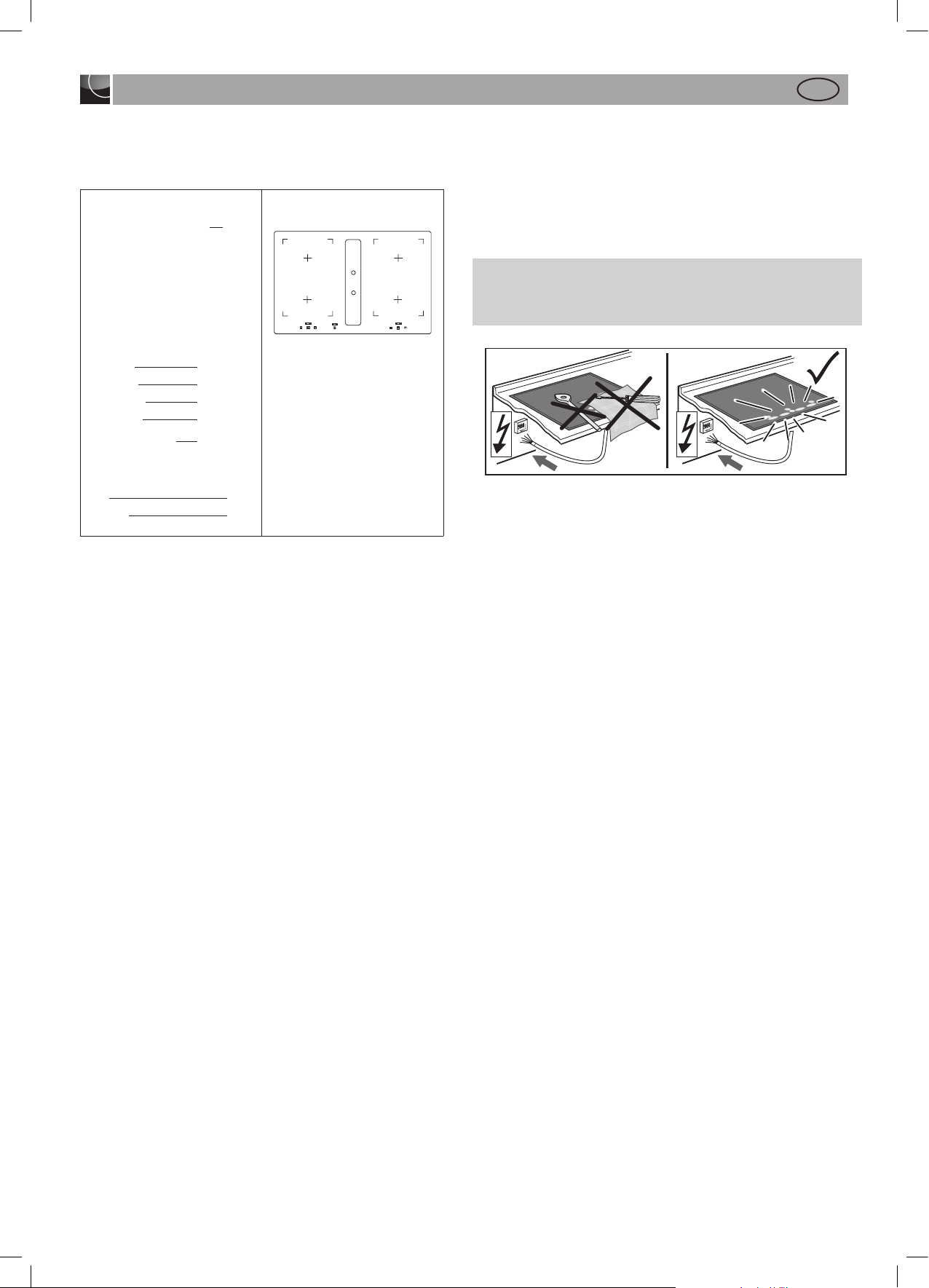

Technical data Putting the appliance into operation
Hob dimensions
Height/ Width/ Depth mm
170 x 800 x 520
Cooking zones
front left cm / kW back left cm / kW back right cm / kW front right cm / kW
Bridge function. cm / kW
Hob kW
Fan kW Plasma kW
* Power when the power boost function is activated.
19 x 21 / 1,6 (1,85)* 19 x 21 / 2,1 (3,00)* 19 x 21 / 1,6 (1,85)* 19 x 21 / 2,1 (3,00)*
39 x 21 / 3,7
7,4 0,115 0,01
Once the hob has been installed and the power supply has been provided (mains connected) an automatic test of the controls will be carried out and information for Customer Service will be indicated.
Important No items may be on the touch control sensor keys when the ap­pliance is being connected!
Briefly wipe over the surface of the hob with a sponge and soapy water and then dry with a clean cloth.
45
Page 46
GB
TermaCook
46
Page 47
GB
TermaCook
47
Page 48
Kundendienst / Customer Service:
TermaCook
Hotline: 0511-5151 3370 Mail: [email protected]
TermaCook GmbH Industriestraße 21 · D-35684 Dillenburg-Frohnhausen · Telefon +49 2771 819 60-0
www.termacook.de · [email protected]
© TermaCook 2016. Alle Rechte vorbehalten. Durch Foto und Drucklegung bedingte Farbabweichungen, sowie Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
48
Erfahren Sie mehr/
nd out more:
Loading...
