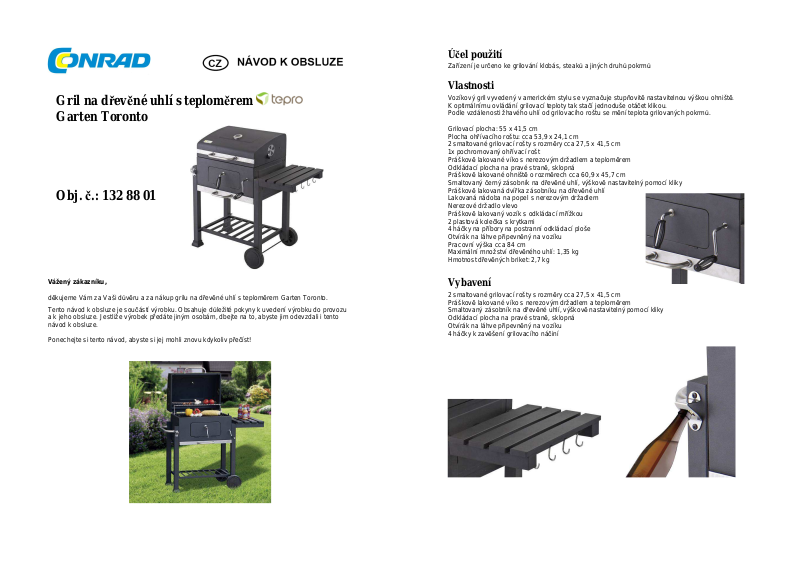

Gril na dřevěné uhlí s teploměrem
Garten Toronto
Obj. č.: 132 88 01
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup grilu na dřevěné uhlí s teploměrem Garten Toronto.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
Zařízení je určeno ke grilování klobás, steaků a jiných druhů pokrmů
Vlastnosti
Vozíkový gril vyvedený v americkém stylu se vyznačuje stupňovitě nastavitelnou výškou ohniště.
K optimálnímu ovládání grilovací teploty tak stačí jednoduše otáčet klikou.
Podle vzdálenosti žhavého uhlí od grilovacího roštu se mění teplota grilovaných pokrmů.
Grilovací plocha: 55 x 41,5 cm
Plocha ohřívacího roštu: cca 53,9 x 24,1 cm
2 smaltované grilovací rošty s rozměry cca 27,5 x 41,5 cm
1x pochromovaný ohřívací rošt
Práškově lakované víko s nerezovým držadlem a teploměrem
Odkládací plocha na pravé straně, sklopná
Práškově lakované ohniště o rozměrech cca 60,9 x 45,7 cm
Smaltovaný černý zásobník na dřevěné uhlí, výškově nastavitelný pomocí kliky
Práškově lakovaná dvířka zásobníku na dřevěné uhlí
Lakovaná nádoba na popel s nerezovým držadlem
Nerezové držadlo vlevo
Práškově lakovaný vozík s odkládací mřížkou
2 plastová kolečka s krytkami
4 háčky na příbory na postranní odkládací ploše
Otvírák na láhve připevněný na vozíku
Pracovní výška cca 84 cm
Maximální množství dřevěného uhlí: 1,35 kg
Hmotnost dřevěných briket: 2,7 kg
Vybavení
2 smaltované grilovací rošty s rozměry cca 27,5 x 41,5 cm
Práškově lakované víko s nerezovým držadlem a teploměrem
Smaltovaný zásobník na dřevěné uhlí, výškově nastavitelný pomocí kliky
Odkládací plocha na pravé straně, sklopná
Otvírák na láhve připevněný na vozíku
4 háčky k zavěšení grilovacího náčiní
Popis a ovládací prvky
1 Základní korpus grilu, zadní stěna
2 Základní korpus grilu, pravá stěna
3 Základní korpus grilu, levá stěna
4 Základní korpus grilu, přední stěna s dvířky pro doplňování uhlí
5 Nožka levá přední LF
6 Nožka levá zadní LB
7 Zakončovací patka nožky
8 Nožka pravá přední RF
9 Nožka pravá zadní RB
10 Spodní odkládací mřížka
11 Osička koleček
12 Kolečko
13 Krytka kolečka
14 Rošt na uhlí, nastavitelný
15 Klika pro rošt na uhlí
16 Zavírací plíšek dvířek pro doplňování uhlí
17 Krytka na držadlo dvířek pro doplňování uhlí
18 Držadlo dvířek pro doplňování uhlí
19 Regulace vzduchu
20 Spodní závěs
21 Rukojeť vozíku
22 Krytka na rukojeť vozíku
23 Otvírák na lahve
24 Poklop
25 Horní závěs
26 Držadlo na poklopu
27 Krytka na poklop a popelník
28 Boční odkládací plocha, pravá, se 4 namontovanými háčky
29 Popelník
30 Držadlo pro popelník
31 Mřížka pro udržování teploty již připraveného jídla
32 Grilovací rošt
A Šroub M6 x 10
B Šroub M6 x 35
C Šroub M6 x 45
D Kolíkový šroub M6x70
E Šroub M5 x 16
F Šroub M5 x 28
G Kolíkový šroub M6
H Matka M6
I Matka M10
J Kolík do závěsů
K Závlačka
L Podložka 6mm
M Pružná podložka 6 mm
N Kolíkový šroub M5x28
Pro tento krok je potřeba pomoc druhé osoby. Zavírací plíšek dvířek (16) umístěte tak,
aby lícoval s držadlem dvířek.
Rošt na dřevěné uhlí (14) nadzvedněte,
dejte do správné polohy a nasaďte
na kolík závěsu (J).
Pokud vyvrtané otvory na nožce nesouhlasí
úplně s otvory otvíráku na lahve (23)
posuňte nejdříve volně jeden šroub (E).
Zatočte následovně druhý šroub
(E) a pak rovnoměrně utáhněte oba šrouby,
aby otvírák na lahve byl pevně přitažen.
Všechny šrouby musí být dotaženy!
Bezpečnostní předpisy a pokyny
Před použitím se ujistěte, že je gril řádně postaven na stabilním, vodorovném povrchu a mimo dosah
všech hořlavých látek. Při silném větru umístěte gril tak, aby nedocházelo k rozfoukání jisker.
V průběhu grilování, nebo pokud upravujete Air Control System, noste vhodné ochranné rukavice.
Během používání nikdy nenechávejte gril bez dozoru. Nikdy se nedotýkejte roštu pro pečení,
ohnišťového roštu, popelu, uhlí nebo samotného grilu, abyste ověřili, zda jsou teplé.
Rukojeti roštu pro pečení se musí používat výhradně pro čištění a nabírání paliva.
Během pečení se s nimi nesmí manipulovat. Nepokoušejte se uhasit plápolavý oheň či uhlí pomocí
vody. Smaltový povrch by se mohl poškodit. Lehce uzavřete dolní větrací klapky a nasaďte víko na
pečící nádobu.
Uhaste uhlí, jakmile pečení dokončíte. Uzavřete Air Control System, po té nasaďte víko na pečící
nádobu. Používejte nástroje vhodné pro grilování s dlouhými násadami, které jsou odolné vůči teplu.
Nikdy nepokládejte horké uhlí do místa, které pro to není vhodné (nebezpečí požáru nebo popálení).
Nikdy nevyhazujte popel a uhlí, dokud nebudou zcela uhašené. Neuklízejte barbecue, dokud popel
a uhlí nebudou zcela uhašené.
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do zahradního grilu.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, vibracím
a otřesům. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých
dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.
Recyklace
Zařízení zásadně nepřenášejte, je-li zahřáté nebo v chodu!
Nepoužívejte v uzavřených místnostech.
Používejte minimálně 2 metry od hořlavých látek.
Pro zapálení grilu nepoužívejte alkohol ani benzín.
Doporučujeme používat pevné podpalovače
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Likviduje odpad na konci doby životnosti výrobku přiměřeně
podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou př edmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. DO/06/2017
