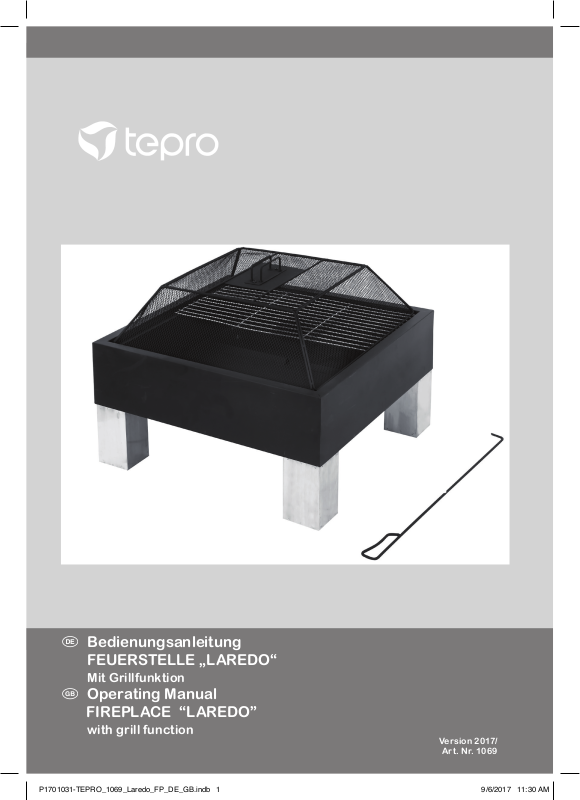

Page 1
{ Bedienungsanleitung
FEUERSTELLE „LAREDO“
Mit Grillfunktion
t Operating Manual
FIREPLACE “LAREDO”
with grill function
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 1 9/6/2017 11:30 AM
Version 2017/
Art. Nr. 1069
Page 2
T1
E
S2
D
D
E
C
A
B
G
F
H
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 2 9/6/2017 11:30 AM
Page 3
Inhalt
Bevor Sie das Gerät benutzen ....................................................................................... 4
Lieferumfang .............................................................................................................. 4 - 5
Bestimmungsgemäßer Gebrauch ................................................................................. 5
Zu Ihrer Sicherheit ..................................................................................................... 5 - 7
Signalsymbole ............................................................................................................. 5
Allgemeine Sicherheitshinweise ................................................................................. 5
Sicherheitshinweise ................................................................................................ 6 - 7
Montage .......................................................................................................................8 - 9
Vorbereitung ................................................................................................................ 8
Benötigtes Werkzeug .................................................................................................. 8
Feuerstelle zusammenbauen .......................................................................................9
Feuerstelle aufstellen .................................................................................................... 10
Vor dem Grillen ..............................................................................................................10
Bedienung ................................................................................................................10 - 11
Verwendung als Feuerstelle .......................................................................................10
Verwendung als Grill ................................................................................................. 11
Wartung und Reinigung ........................................................................................ 11 - 12
Entsorgung .................................................................................................................... 12
Technische Daten ..........................................................................................................12
Service ............................................................................................................................ 12
Inverkehrbringer ............................................................................................................12

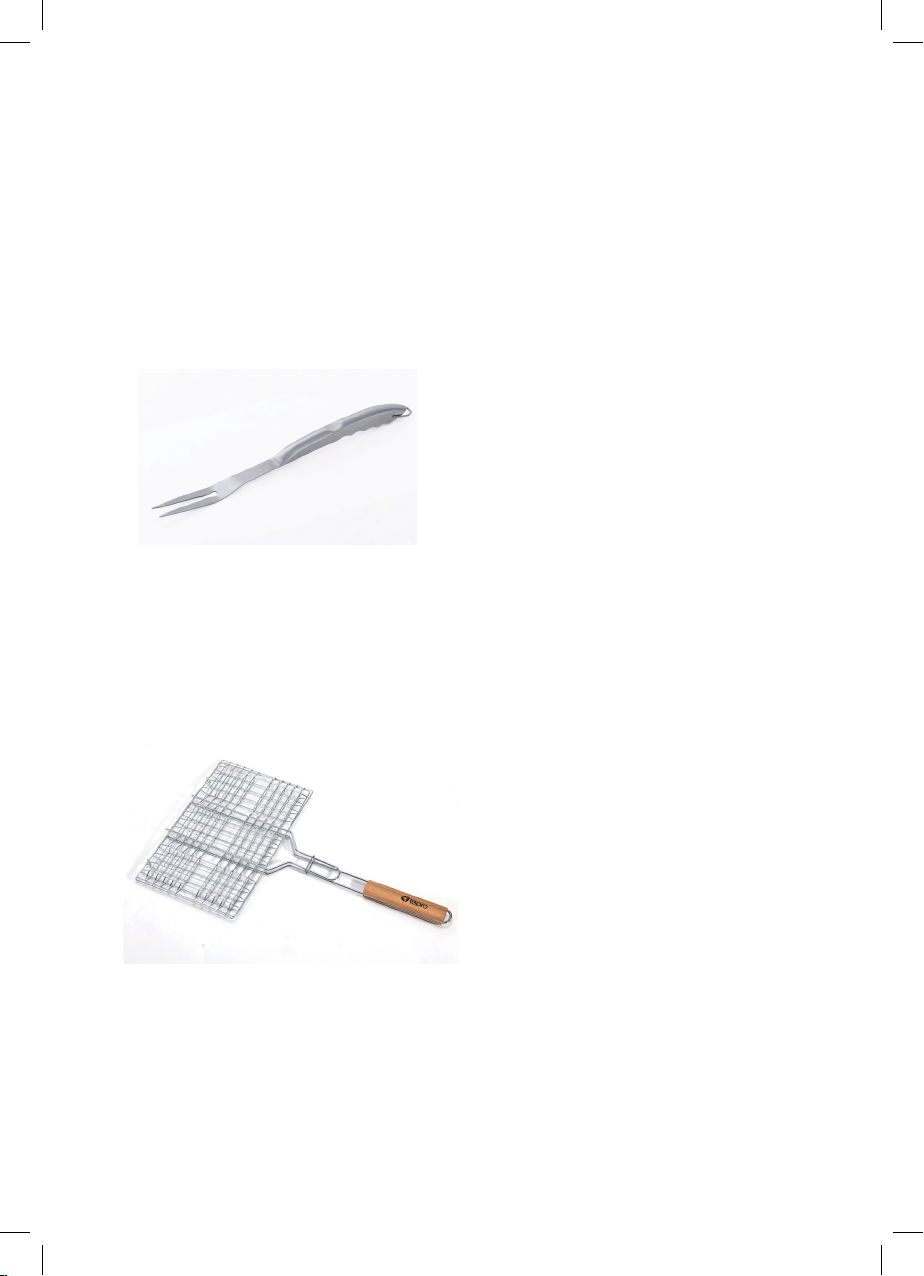

Passendes Zubehör (nicht im Lieferumfang enthalten) ............................................13
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 3 9/6/2017 11:30 AM
Page 4
Bevor Sie das Gerät benutzen
Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden
aufweist.
Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichtigen Sie bitte
Ihren Händler.
Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen
und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!
Lesen Sie vor der Inbetriebnahme zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher
und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.
Lieferumfang
Nr. Beschreibung An-
zahl
A Feuerschale 1
B Standbein 4
C Grillrost 2
D Funkengittergriff 1
E Funkengitter 1
F Schürhaken 1
G Holzkohlenwanne 1
H Ascheschaufel 1
S1 Flügelschraube 4
S2 Kreuzschlitzschraube 2
T1 Flügelmutter 2
Bitte prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Sollte ein Teil
fehlen oder defekt sein, wenden Sie sich
bitte an Ihren Händler.
4
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 4 9/6/2017 11:30 AM
Page 5
Reklamationen nach erfolgter oder angefangener Montage hinsichtlich Beschädigung oder fehlender Teile werden nicht
anerkannt.
Bestimmungsgemäßer
Gebrauch
Diese Feuerschale dient zum Abbrennen
von Brennholz oder Holzkohle und kann
als Holzkohlengrill zum Erhitzen, Garen
und Grillen von Speisen verwendet werden.
Die Feuerschale ist ausschließlich zur
Verwendung im Freien geeignet und nur
zur Verwendung im privaten Bereich bestimmt.
Verwenden Sie den Artikel nur, wie in dieser Bedienungsanleitung beschrieben.
Jede andere Verwendung gilt als nicht
bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden
führen.
Der Hersteller übernimmt keine Haftung
für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden
sind.
Zu Ihrer Sicherheit
Signalsymbole
Gefahr Hohes Risiko!
Missachtung der Warnung
kann zu Schäden für Leib und
Leben führen.
Achtung Mittleres Risiko!
Missachtung der Warnung kann
Sachschäden verursachen.
Vorsicht Geringes Risiko!
Sachverhalte, die beim Umgang mit dem Gerät beachtet
werden sollten.
ALLGEMEINE SICHERHEITSHINWEISE - bei jedem Gebrauch zu
beachten
– Nicht in geschlossenen Räumen
nutzen!
– ACHTUNG! Zum Anzünden oder
Wiederanzünden keinen Spiritus
oder Benzin verwenden!
– Nur Anzündhilfen entsprechend EN
1860-3 verwenden!
– ACHTUNG! Dieses Grillgerät wird
sehr heiß und darf während des Betriebes nicht bewegt werden!
– ACHTUNG! Kinder und Haustiere
fernhalten!
5
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 5 9/6/2017 11:30 AM
Page 6
Sicherheitshinweise
Gefahr Brandgefahr!
Die glühende Holzkohle, glühendes Holz und Teile des
Grills werden während des Betriebs sehr heiß und können
Brände entfachen.
– Grundsätzlich einen Feuerlöscher und
einen Erste-Hilfe-Kasten bereithalten
und auf den Fall eines Unfalls oder
Feuers vorbereitet sein.
– Grill auf eine ebene, waagerechte, si-
chere, hitzeunempfindliche und saubere Oberfläche stellen.
– Grill so aufstellen, dass er mindes-
tens 1 m entfernt von leicht entzündlichen Materialien wie z.B. Markisen,
Holzterras sen oder Möbeln steht.
– Wird das gerät als Feuerstelle benutzt
und auf Holzfliesen aufgestellt, müssen Steine oder Steinplatten unter die
Feuerstelle gelegt werden.
– Grill während des Betriebs nicht trans-
portieren.
– Kohle und Holz nur im windgeschütz-
ten Bereich anzünden.
– Feuerstelle/Grill mit max. 5 kg Holzkoh-
le oder Holz befüllen.
– Einige Nahrungsmittel erzeugen
brennbare Fette und Säfte. Grill regelmäßig reinigen, am besten nach jedem
Gebrauch.
– Asche erst auskippen, wenn die Holz-
kohle vollständig ausgebrannt und abgekühlt ist.
– Grill während des Betriebes nicht un-
beaufsichtigt lassen.
Gefahr Verbrennungs- und
Unfallgefahr!
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschl. Kinder) mit eingeschränkten physischen, sen so ri schen
oder geistigen Fähigkeiten
oder mangels Erfahrung und/
oder mangels Wissen benutzt
zu werden.
– Diesen Personenkreis auf die Gefah-
ren des Geräts hinweisen und durch
eine für ihre Sicherheit zuständige Person beaufsichtigen.
– Jegliche Änderungen an dem Produkt
stellen eine große Sicherheitsgefahr
dar und sind verboten. Selbst keine
unzulässigen Eingriffe vornehmen. Bei
Beschädigungen, Reparaturen oder
anderen Problemen am Grill an unsere
Servicestelle oder an einen Fachmann
vor Ort wenden.
– Kinder und Haustiere vom Gerät fern-
halten.
Der Grill, die sich darin befindliche Kohle und das Grillgut werden während des
Betriebs sehr heiß, so dass jeder Kontakt
damit zu schwersten Verbrennungen führen kann.
– Ausreichenden Abstand zu heißen Tei-
len halten, da jeder Kontakt zu schwersten Verbrennungen führen kann.
– Zum Grillen immer Grill- oder Küchen-
handschuhe tragen.
– Nur langstielige Grillwerkzeuge mit hit-
zebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.
– Nur trockene Anzünder oder spezielle
Grill-Flüssig anzünder entsprechend der
EN 1860-3 als Anzündhilfe benutzen.
– Grill vor dem Reinigen bzw. Wegstellen
vollständig abkühlen lassen.
6
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 6 9/6/2017 11:30 AM
Page 7
Gefahr Verpuffungsgefahr!
Entzündliche Flüssigkeiten, die
in die Glut gegossen werden,
bilden Stichflammen oder Verpuffungen.
– Niemals Zündflüssigkeit wie Benzin
oder Spiritus verwenden.
– Auch keine mit Zündflüssigkeit getränk-
ten Kohlestücke auf die Glut geben.
Gefahr Vergiftungsgefahr!
Beim Verbrennen von Holzkohle, Grillbriketts etc. bildet
sich Kohlenmonoxyd. Dieses
Gas ist geruchlos und kann in
geschlossenen Räumen tödlich sein!
– Grill ausschließlich im Freien betreiben.
Gefahr Gesundheitsgefahr!
Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind
gesundheitsschädlich und dürfen nicht mit Lebensmitteln in
Berührung kommen.
Gefahr Gefahren für Kinder!
Kinder können sich beim Spielen in der Verpackungsfolie
verfangen und darin ersticken.
– Lassen Sie Kinder nicht mit den Verpa-
ckungsfolien spielen.
– Achten Sie darauf, dass Kinder keine
kleinen Montageteile in den Mund nehmen. Sie könnten die Teile verschlucken und daran ersticken.
Gefahr Verletzungsgefahr
Am Grill und an den Einzelteilen befinden sich zum Teil
scharfe Kanten.
– Mit den Einzelteilen des Grills vorsich-
tig umgehen, damit Unfälle bzw. Verletzungen während des Aufbaus und des
Betriebes vermieden werden. Gegebenenfalls Schutzhandschuhe tragen.
– Den Grill nicht in der Nähe von Ein-
gängen oder viel begangenen Zonen
aufstellen.
– Während des Grillens immer größte
Sorgfalt ausüben. Bei Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
– Seien Sie stets aufmerksam und ach-
ten Sie immer darauf, was Sie tun. Das
Produkt nicht benutzen, wenn Sie unkonzentriert oder müde sind bzw. unter
dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Bereits ein
Moment der Unachtsamkeit beim Gebrauch des Produktes kann zu ernsthaften Verletzungen führen.
Achtung Beschädigungsgefahr!
Während des Gebrauchs können sich die Verschraubungen
allmählich lockern und die Stabilität des Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrauben
vor jedem Gebrauch. Ziehen Sie ggf.
alle Schrauben noch einmal nach, um
einen festen Stand zu gewährleisten.
Achtung Beschädigungsgefahr!
Verwenden Sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.
7
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 7 9/6/2017 11:30 AM
Page 8
Gerätespezifische Hinweise für den
Gebrauch als Feuerstelle
– Die Feuerstelle, darf im Innenbereich
nur zur Dekoration aufgestellt werden.
Der Betrieb im Innenbereich ist nicht
erlaubt.
– Feuerstelle nie unter einem Vordach
benutzen.
– Ein sicherer Betrieb der Feuerstelle ist
nur gewährleistet, wenn er auf einem
festen, ebenen und ausreichend tragfähigen Untergrund aufgestellt wird.
– Nur trockene Anzünder oder spezielle
Grill-Flüssiganzünder entsprechend
EN 1860-3 als Anzündhilfen verwenden. Beachten Sie die Hinweise des
Herstellers.
– Niemals Flüssigkeiten wie Benzin,
Terpentin, Spiritus etc. zum Anzünden
oder Wiederanzünden verwenden.
Diese Stoffe entzünden sich explosionsartig und sind zum Teil giftig. Verwenden Sie stattdessen Trockenanzünder oder einen Anzündkamin.
– Beim Nachlegen von Brennmateri-
al stets feuerfeste Handschuhe (z. B.
Grillhandschuhe) tragen.
– Tragen Sie feste geschlossene Schu-
he. Sandalen bieten keinen Schutz vor
heißen Kohlestücken!
– Offenes Feuer und Glut niemals un-
beaufsichtigt lassen. Verletzungs- und
Brandgefahr!
– Halten Sie für den Notfall einen Eimer
Sand zum Löschen bereit.
– Füllen Sie die restliche Kohle und
Asche in einen nicht brennbaren Metallbehälter und füllen Sie diesen völlig
mit Wasser. Lassen Sie Kohlen und
Wasser 24 Stunden im Metallbehälter
bevor sie dies entsorgen.
– Grundsätzlich sollten Sie für ein offe-
nes Feuer nur gut getrocknetes Holz
(Lagerzeit min. 3 Jahre) oder handels-
übliche Briketts verwenden.
– Nehmen Sie Rücksicht auf Ihre Nach-
barn, so dass diese nicht durch Geruch
oder Rauch irritiert werden, oder deren
Eigentum in Gefahr gerät.
Montage
Vorbereitung
Gefahr Verletzungsgefahr!
Die Nichtbeachtung der Anweisungen kann zu Problemen
und Gefahren bei der Verwendung des Grills führen.
– Befolgen Sie alle hier aufgeführten
Montageanweisungen.
1. Lesen Sie sich die Montageanweisungen zunächst vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von ein bis zwei
Quadratmetern.
3. Eventuell sind Kleinteile wie etwa Griffe bereits vormontiert.
4. Achten Sie auf scharfe Kanten an den
Blechen und tragen Sie bei der Montage Schutzhandschuhe.
Benötigtes Werkzeug
1 x Kreuzschlitzsc hraubendreher
8
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 8 9/6/2017 11:30 AM
Page 9
Feuersstelle zusammenbauen
F
S2
1. Feuerstelle auspacken
Die Feuerstelle auspacken und sämtliche Verpackungsfolien entfernen. Das
Verpackungsmaterial außer Reichweite von Kindern aufbewahren und nach
dem Zusammenbau der Feuerstelle
den Vorschriften entsprechend entsorgen. Beim Zusammenbau die Abbildung der Feuerstelle beachten.
2. Feuerstelle und Standbeine verbinden
Befestigen Sie unter der Feuerschale
(A) an jeder Ecke jeweils ein Standbein (B) mit einer Flügelschraube (S1).
S1
A
4. Holzkohlenwanne (G) in der Feuerschale (A) platzieren.
G
A
5. Grillroste und Funkengitter auflegen
Legen Sie die zwei Grillroste (C) auf
die Feuerschale (A). Achten Sie darauf, dass die Grillroste richtig in den
Aussparungen der Seitenwände eingerastet sind. Setzen Sie das Funkengitter (E) auf die Feuerschale.
E
B
A
C
3. Griff am Funkengitter befestigen
Befestigen Sie den Deckelgriff (D)
am Funkengitter (E) mit zwei Kreuzschlitzschrauben (S2) und zwei Flügelmuttern (T1).
6. Zusammenbau ist abgeschlossen
D
E
Der Zusammenbau ist abgeschlossen und die Feuerstelle ist betriebsbereit. Halten Sie den Schürhaken
(F) zum Schüren des Feuers oder
zum Verteilen der Holzkohle in der
Feuerschale bereit. Demontieren Sie
den Grill in umgekehrter Reihenfolge.
T1
Wichtig:
Alle Schrauben müssen
fest angezogen sein.
9
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 9 9/6/2017 11:30 AM
Page 10
Feuerstelle aufstellen
Achtung Beschädigungsgefahr!
Während des Gebrauchs können sich die Verschraubungen
allmählich lockern und die Stabilität des Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrau-
ben vor jedem Gebrauch. Ziehen Sie
ggf. alle Schrauben noch einmal nach,
um einen festen Stand zu gewährleisten.
• Stellen Sie die Feuerstelle vor dem Gebrauch auf einem ebenen, festen Untergrund im Freien auf.
– Ausreichenden Abstand zu heißen
Teilen halten, da jeder Kontakt zu
schwersten Verbrennungen führen
kann. Zum Grillen immer Grill- oder
Küchenhandschuhe tragen.
– Nur langstielige Grillwerkzeuge mit
hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln
tragen.
– Nur trockene Anzünder oder spezielle
Grill-Flüssig anzünder entsprechend der
EN 1860-3 als Anzündhilfe benutzen.
Verwendung als Feuerstelle
Vor dem Grillen
• Waschen Sie die Grillroste vor dem
ersten Gebrauch mit warmem Spülwasser ab.
• Einfeuern
Vor dem ersten Grillen muss die Feuerschale min. 30 Minuten bei einer Temperatur von 100° - 200° C eingefeuert
werden.
Dies ist nötig, um das Innere grillbereit
zu machen und außen die hitzebeständige Farbe einzubrennen.
Bedienung
Gefahr Verbrennungsgefahr!
Der Grill, die sich darin befindliche Kohle und das Grillgut
werden während des Betriebs
sehr heiß, so dass jeder Kontakt damit zu schwersten Verbrennungen führen kann.
1. Nehmen Sie das Funkengitter (E)
und die Grillroste (C) von der Feuerschale (A) ab.
2. Legen Sie 1-2 feststoffliche Anzündhilfen in die Mitte der Holzkohlenwanne (G). Beachten Sie die Herstellerhinweise auf der Verpackung. Zünden
Sie die Anzündhilfen mit einem Streichholz an.
3. Schichten Sie einige kleine Stücke
trockenes abgelagertes Brennholz als
Anzündhölzer in Form einer Pyramide
um die Anzündhilfen.
4. Warten Sie, bis sich eine ausreichend
große Flamme an den Anzündhölzern
entwickelt hat, bevor Sie weitere Holzstücke auflegen. Legen Sie das Funkengitter (E) auf die Feuerschale (A),
um Funkenflug zu vermeiden. Verwenden Sie zum Schüren des Feuers
den Schürhaken (F).
5. ACHTUNG! Beachten Sie, dass die
Feuerschale sehr heiß wird. Fassen
Sie die Feuerschale daher nur mit
Ofenhandschuhen an.
10
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 10 9/6/2017 11:30 AM
Page 11
Verwendung als Grill
1. Nehmen Sie das Funkengitter (E) und
die Grillroste (C) von der Feuerschale (A) ab.
2. Legen Sie 1-2 feststoffliche Anzündhilfen in die Mitte der Holzkohlenwanne (G). Beachten Sie die Herstellerhinweise auf der Verpackung. Zünden
Sie die Anzündhilfen mit einem Streichholz an.
3. Schichten Sie maximal 5 kg Holzkohle um die Anzündhilfen.
4. Die Feuerschale muss vor dem ersten
Grillen min. 30 Minuten eingefeuert
werden.
Siehe Abschnitt
5. Sobald die Holzkohle durchgeglüht
ist, verteilen Sie sie mit dem Schürhaken (F) gleichmäßig in der Feuerscha-
le (A).
6. Reiben Sie die Grillroste (C) mit ein
wenig Speiseöl ein, bevor sie auf die
Feuerschale gelegt werden. Achten
Sie darauf, dass die Grillroste richtig
in den Aussparungen der Seitenwände eingerastet sind.
7. Legen Sie das Grillgut erst auf, wenn
die Holzkohle mit einer hellen Ascheschicht bedeckt ist.
Vor dem Grillen.
Wartung und Reinigung
Ihre Feuerstelle ist aus hochwertigen Materialien gefertigt.
Um die Oberflächen zu reinigen und zu
pflegen, beachten Sie bitte die folgenden
Hinweise:
Lassen Sie den Grill vollständig
abkühlen, bevor Sie ihn reinigen.
– Kippen Sie die Asche erst aus, wenn
der Brennstoff vollständig ausgebrannt
und erloschen ist.
Gefahr Gesundheitsgefahr!
Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind
gesundheitsschädlich und dürfen nicht mit Lebensmitteln in
Berührung kommen.
Achtung Beschädigungsgefahr!
Verwenden Sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.
• Lassen Sie den Brennstoff nach dem
Grillen ausbrennen. Das hilft, den Reinigungsaufwand zu verringern, indem
überschüssiges Fett und Grillrückstände abbrennen.
• Entleeren Sie die kalte Asche mit Hilfe
der Aschenschaufel (H).
Es ist sehr wichtig, dass Sie die
Asche aus dem Behälter herausnehmen, bevor sich Feuchtigkeit
mit der kalten Asche verbindet.
Asche ist salzhaltig und greift in
feuchtem Zustand die Innenseite
der Brennkammer an. So kann über
Jahre hinweg der Behälter durch
Rostbefall Schaden nehmen.
11
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 11 9/6/2017 11:30 AM
Page 12
• Reinigen Sie den Grill regelmäßig, am
besten nach jedem Gebrauch.
• Den Grillrost abnehmen und gründlich
mit Spülwasser reinigen. Mit klarem
Wasser abspülen und sorgfältig abtrocknen. Setzen Sie den Grillrost wieder auf den Grill.
• Entfernen Sie lose Ablagerungen am
Grill mit einem nassen Schwamm.
• Verwenden Sie ein weiches, sauberes
Tuch zum Trocknen. Zerkratzen Sie die
Oberflächen nicht beim Trockenreiben.
• Reinigen Sie die Innen- und Oberflächen
generell mit warmen Seifenwasser.
• Ziehen Sie alle Schrauben vor jedem
Gebrauch regelmäßig nach, um jederzeit einen festen Stand des Grills zu
gewährleisten.
• WICHTIG: Der Grill sollte immer vor
Feuchtigkeit geschützt aufbewahrt
werden.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die
Sie über die örtlichen Recyclingstellen entsorgen können.
Werfen Sie die Feuerschale keinesfalls in den normalen Hausmüll!
Entsorgen Sie sie über einen
zugelassenen Entsorgungsbetrieb oder über Ihre kommunale
Entsorgungseinrichtung. Beachten Sie die aktuell geltenden
Vorschriften. Setzen Sie sich
im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.
Technische Daten
Produkt: Art. Nr. 1069
Feuerstelle „Laredo“
Mit Grillfunktion
Gewicht: ca. 16 kg
Gesamtmaße,
Feuerstelle auf-
gebaut:
Grillfläche: ca. 55 x 55 cm
Max. Brennstoffmenge:
ca. 61 x 61 x 52 cm
(B x T x H)
max. 5 kg
Service
Bei technischen Fragen wenden Sie sich
bitte an den Service. Dieses Produkt wurde sorgfältig hergestellt und verpackt.
Sollte es dennoch einmal Grund zur Beanstandung geben, helfen Ihnen unsere
Mitarbeiter gerne weiter.
Technische Änderungen und Druckfehler
vorbehalten.
Inverkehrbringer
tepro Garten GmbH
Carl-Zeiss-Straße 8/4
D-63322 Rödermark
Email: [email protected] oder
[email protected]
Web: www.tepro-gmbh.de
12
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 12 9/6/2017 11:30 AM
Page 13
Passendes Zubehör (nicht im Lieferumfang enthalten)
Gabel aus Edelstahl
tepro Artikelnummer 8515
– aus Edelstahl
– ergonomisch geformter Griff
– Länge: 45cm
Wendebräter - verchromt
tepro Artikelnummer 8526
– verchromt
– abgerundetes Holzgriffstück
– Wendebräter
– Länge: 58,5 cm
Erhältlich im stationären- und Online-Handel.
13
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 13 9/6/2017 11:30 AM
Page 14
T1
E
S2
D
D
E
C
A
B
G
F
H
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 14 9/6/2017 11:31 AM
Page 15
t
Contents
Before using the device ............................................................................................... 16
Scope of delivery ................................................................................................... 16 - 17
Intended use .......................................................................................................... 17 - 20
For your safety.............................................................................................................. 17
Signal symbols .......................................................................................................... 17
General safety instructions ....................................................................................... 17
Safety instructions ............................................................................................. 18 - 20
Assembly................................................................................................................ 20 - 21
Preparation ............................................................................................................... 20
Required tools ........................................................................................................... 20
Assembling the fireplace ........................................................................................... 21
Installing the fireplace.................................................................................................. 22
Before grilling ............................................................................................................... 22
Operation ................................................................................................................ 22 - 23
Use as fireplace ........................................................................................................ 22
Use as grill ................................................................................................................ 23
Maintenance and Cleaning ................................................................................... 23 - 24
Disposal......................................................................................................................... 24
Technical details ........................................................................................................... 24
Service .......................................................................................................................... 24
Distributor ..................................................................................................................... 25
Matching accessories (not included in the delivery scope) ..................................... 26
15
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 15 9/6/2017 11:31 AM
Page 16
t
Before using the device
After unpacking and before every use, check whether the item shows any signs of damage.
Should this be the case, do not use the item, but notify your retailer.
The operating manual is based on the norms and regulations that are applicable in the
European Union. In non-EU countries, observe country-specific directives and laws!
Before start-up, first read through the safety information and the operating manual
carefully. Only by doing so will you be able to use all of the functions safely and
reliably.
Keep the operating manual and pass it on to any third party that might own the grill after
you.
Scope of delivery
Charcoal tub
No. Description Quantity
Fire bowl
A
G
1
16
Support leg
B
Grill grate
C
Spark arrestor grille
D
handle
Spark screen
E
Poker
F
1
4
2
1
Please check that the delivery is complete
1
1
and undamaged. Should a part be missing
or defective, please contact your dealer.
Ash shovel
H
Wing screw
S1
Phillips screw
S2
Butterfly nut
T1
1
4
2
2
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 16 9/6/2017 11:31 AM
Page 17
t
Claims relating to damages or missing
parts made after assembly has taken place
or commenced will not be recognised.
Intended use
This fireplace is designed to burn firewood
or charcoal and can be used as a charcoal
grill for the heating, cooking, and grilling
of food.
The fire bowl is suited exclusively for
private, outdoor use.
Only use the item as described in this
operating manual. All other uses are
considered improper and can lead to
material damage or even to personal
injuries.
The manufacturer accepts no liability for
damages caused by improper use.
For your safety
Signal symbols
Danger High risk!
Failure to observe the warning
can lead to potentially fatal
injuries.
Attention Moderate risk!
Disregarding this warning can
lead to property damage.
Caution Low risk!
Facts that should be respected
when handling the device.
GENERAL SAFETY INSTRUCTIONS
- to be observed in each use
– Do not use indoors!
– WARNING! Do not use spirit or petrol
for lighting or relighting!
– Use only firelighters complying to
EN 1860-3!
– WARNING! This barbecue will
become very hot, do not move it
during operation!
– WARNING! Keep children and pets
away!
17
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 17 9/6/2017 11:31 AM
Page 18
t
Safety instructions
Danger Fire hazard!
The glowing charcoal, glowing
wood and parts of the grill
become very hot during use
and can ignite fires.
– It is essential that you have a fire
extinguisher and first-aid kit ready and
be prepared for an accident or fire.
– Place the fireplace/grill on an even,
horizontal, secure, heat-resistant and
clean surface.
– Set up the fireplace/grill with at least
1 m clearance from highly flammable
materials such as awnings, wooden
patios or furniture.
– If the device is used as a fireplace and
placed on wooden slabs, stones or
stone slabs must be placed under the
fireplace.
– Do not move the fireplace/grill during
use.
– Light coal and wood only in sheltered
areas.
– Fill the fireplace/grill with a max. of 5 kg
charcoal or wood.
– Some foods produce flammable fats
and juices. Clean the grill regularly,
preferably after each use.
– Only tip out the ash once the charcoal
has completely burned out and cooled
down.
– Never leave the fireplace/grill
unattended during use.
Danger Risk of burning and
accidents!
This device is not intended for
use by persons (incl. children)
with limited physical, sensory,
or mental capacities or lacking
experience and/or lacking
knowledge.
– Such persons must be informed
about the dangers of the device and
supervised by a person responsible for
their safety.
– Any modifications to the product
represent a large safety risk and are
forbidden. Do not undertake any
unauthorised interventions yourself.
In case of damages, repairs or other
problems with the grill, contact our
service point or a professional in your
area.
– Keep children and pets away from the
device.
The fireplace/grill, the charcoal and grill
goods become very hot during use. Any
contact can result in serious burns.
– Keep sufficient distance from the hot
parts, since any contact can lead to
severe burns.
– Always wear oven or grill gloves when
grilling.
– Use only long-handled utensils with
heat-resistant grips.
– Do not wear any clothing with wide
sleeves.
– Use only dry lighters or special fluid
lighters compliant with EN 1860-3 as
firelighters.
– Let the fireplace/grill cool down
completely before cleaning and/or
storage.
18
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 18 9/6/2017 11:31 AM
Page 19
t
Danger Risk of deflagration!
Flammable liquids that are
poured on the embers cause
flash flames or deflagrations.
– Never use flammable liquids such as
petrol or spirits.
– Nor put pieces of charcoal soaked in
flammable liquid onto the embers.
Danger Risk of poisoning!
When burning charcoal,
barbecue briquettes, etc.,
carbon monoxide is formed.
This gas is odourless and can
be fatal in closed spaces!
– Use the
fireplace/grill
outdoors only.
– Be careful with individual parts to
prevent accidents and/or injury during
assembly and use. Wear protective
gloves if necessary.
– Do not set up the fireplace/grill near
entryways or high-traffic zones.
– Always exercise extreme caution while
grilling. If distracted, you can lose
control of the device.
– Always be attentive to and aware of
what you are doing. Do not use this
product if you are unfocussed or tired,
or if you are under the influence of
drugs, alcohol, or medications. Just one
moment of carelessness during use of
the product can lead to serious injuries.
Danger Health risk!
Do not use any decolourants
or thinners to remove stains.
These are harmful to health
and must not come into contact
with food.
Danger Risks to children!
While playing, children can
become caught in the packaging
film and choke.
– Do not let children play with the
packaging films.
– Make sure that children do not put any
small assembly parts into their mouths.
They could swallow the parts and
choke on them.
Danger Risk of injury!
Both the fireplace/grill and
individual parts have some
sharp edges.
Attention Risk of damage!
During use, the screws can
loosen slowly and impair the
grill's stability.
– Check the stability of the screws prior
to each use. If necessary, tighten all of
the screws again to ensure the grill is
standing securely.
Attention Risk of damage!
Do not use any strong or
grinding solvents or abrasive
pads, since these can attack
the surfaces and leave behind
scrape marks.
19
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 19 9/6/2017 11:31 AM
Page 20
t
Device-specific instructions for use
as a fireplace
– If installed indoors, the fireplace may
be used for decorating purposes only.
Operating the device indoors is not
permissible.
– Do not use the fireplace underneath a
canopy.
– Safe operation of the fireplace is only
guaranteed when it is positioned on
a firm, level, and sufficiently stable
surface.
– Only use dry lighters or special grill
lighter fluids according to EN 1860-3 for
lighting. Observe all instructions from
the manufacturer.
– Never use liquids such as petrol,
turpentine, denatured alcohol, etc. for
lighting or re-lighting. Such substances
ignite explosively and are to some
extent poisonous. Use a dry lighter or
chimney starter instead.
– When adding fuel, wear heat-resistant
gloves (e.g. oven mitts).
– Wear sturdy, closed shoes. Sandals do
not provide any protection against hot
charcoal pieces!
– Never leave open fire or embers
unattended. Risk of injuries and fire!
– Always have a bucket of sand ready
for extinguishing fires in case of
emergency.
– Put the remaining charcoal and ashes
into a non-flammable metal container
and then fill this container to the top with
water. Leave the charcoal and water in
the metal container for 24 hours before
disposal.
– Only use well-dried wood (storage period
of at least 3 years) or commercially
available briquettes.
– Take your neighbours into consideration,
so that smoke or odours will not disturb
them and their property does not get
endangered.
Assembly
Preparation
Danger Risk of injury!
Failure to follow these
instructions can lead to
problems and risks while using
the fireplace/grill.
– Follow all of the assembly instructions
listed here.
1. First read through the assembly
instructions completely.
2. Take sufficient time for the assembly
and establish an even work surface of
one to two square metres.
3. Small parts such as handles will
probably be preassembled.
4. Look out for sharp corners and wear
protective gloves for assembly.
Required tools
1 x Phillips screwdriver
20
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 20 9/6/2017 11:31 AM
Page 21
t
Assembling the fireplace
F
S2
1. Unpacking the fireplace
Unpack the fireplace and remove
all of the packaging films. Keep the
packaging material out of reach of
children and, after assembly of the
fireplace, dispose of it in accordance
with regulations. During assembly,
pay attention to the illustration of the
fireplace.
2. Join the fireplace and support legs
Using a wing screw (S1), fasten a
support leg (B) to each of the corners
underneath the fire bowl (A).
S1
A
4. Place the charcoal tub (G) in the fire
bowl (A).
G
A
5. Put the grill grates and spark screen
in place
Place the two grill grates (C) on the
fire bowl (A). Make sure that the grill
grates snap into place correctly in the
recesses of the side walls. Place the
spark screen (E) onto the fire bowl.
B
3. Fasten the handle to the spark
screen
A
E
C
Using two Phillips screws (S2) and two
butterfly nuts (T1), fasten the lid handle
(D) to the spark screen (E).
D
E
6. Assembly is complete
The assembly is completed and the
fireplace is ready to use. Keep the
poker (F) ready for stoking the fire
or distributing the charcoal in the fire
bowl. Disassemble the grill in the
reverse order.
T1
Important:
All screws must be tightly
fastened.
21
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 21 9/6/2017 11:31 AM
Page 22
t
Installing the fireplace
Attention Risk of damage!
During use, the screws can
loosen slowly and impair the
fireplace/grill's stability.
– Check the stability of the screws prior
to each use. If necessary, tighten all of
the screws again to ensure the grill is
standing securely.
• Before use, place the fireplace on a flat,
stable surface outdoors.
Before grilling
• Prior to first use, wash the grill grate
thoroughly in warm soapy water.
• Pre-firing
Prior to grilling for the first time, the fire
bowl must be conditioned (pre-fired) for
a min. 30 minutes at a temperature of
100°C - 200°C.
This is necessary in order to make
the inside ready for barbecuing and to
burn in the heat-resistant paint on the
outside.
Operation
Danger Risk of burning!
The grill, the charcoal and grill
meat become very hot during
use. Any contact can result in
serious burns.
– Keep sufficient distance from the hot
parts, since any contact can lead to
severe burns. Always wear oven or grill
gloves when grilling.
– Use only long-handled utensils with
heat-resistant grips.
– Do not wear any clothing with wide
sleeves.
– Use only dry lighters or special fluid
lighters compliant with EN 1860-3 as
firelighters.
Use as fireplace
1. Remove the spark screen (E) and the
grill grates (C) from the fire bowl (A).
2. Place 1-2 solid firelighters in the middle
of the charcoal tub (G). Pay attention
to the manufacturer’s instructions on
the packaging. Light the firelighters
with a match.
3. Layer a few pieces of dry, seasoned
firewood as kindling in the form of a
pyramid around the firelighters.
4. Wait until a sufficiently large flame has
developed on the kindling before you
lay on more pieces of wood. Place the
spark screen (E) onto the fire bowl (A).
Use the poker (F) to stoke the fire.
5. WARNING! Bear in mind that the fire
bowl becomes very hot. You should
therefore touch the fire bowl only while
wearing oven gloves.
22
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 22 9/6/2017 11:31 AM
Page 23
t
Use as grill
1. Remove the spark screen (E) and the
grill grates (C) from the fire bowl (A).
2. Place 1-2 solid firelighters in the middle
of the charcoal tub (G). Pay attention
to the manufacturer’s instructions on
the packaging. Light the firelighters
with a match.
3. Layer a maximum of 5 kg of charcoal
around the firelighters.
4. The fire bowl must be conditioned
(pre-fired) for a min. 30 minutes prior
to grilling for the first time.
See section Before grilling.
Maintenance and Cleaning
Your fireplace/grill is made of high-quality
materials.
To clean and maintain the surfaces, please
heed the following instructions:
Let the fireplace/grill cool down
completely before cleaning.
– Only tip out the ash when the fuel has
completely burned out.
Danger Health risk!
Do not use any decolourants
or thinners to remove stains.
These are harmful to health
and must not come into contact
with food.
5. As soon as the charcoal is glowing,
distribute it evenly in the fire bowl (A)
using the poker (F) .
6. Rub the grill grates (C) with a little
cooking oil before placing them on
the fire bowl. Make sure that the grill
grates snap into place correctly in the
recesses of the side walls.
7. Only place the grill meat on the grate
when the charcoal is covered with a
bright layer of ash.
Attention Risk of damage!
Do not use any strong or
grinding solvents or abrasive
pads, since these can attack
the surfaces and leave behind
scrape marks.
• Let the fuel burn out completely after
grilling. This eases the cleaning effort
by burning away excess fat and grill
residues.
• Remove the cold ash with the help of
the ash shovel (H).
It is very important that you remove
the ash before moisture combines
with the cold ash. Ash is saline and,
in a moist condition, will attack the
inside of the fire bowl. Thus, over
years, damage from rust can arise.
23
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 23 9/6/2017 11:31 AM
Page 24
t
• Clean the fireplace/grill regularly, at
best after every use.
• Remove the grill grates and clean
thoroughly with soapy water. Rinse it
with clear water and dry it thoroughly.
Replace the grill grates on the grill.
• Use a wet sponge to remove loose
residue from the grill.
• Use a soft, clean cloth for drying. Do
not scratch the surfaces when wiping
them dry.
• Clean the internal and external surfaces
using warm soapy water.
• Tighten all screws before every use to
guarantee the stability of your grill at all
times.
• IMPORTANT: The fireplace should
always be stored in a location protected
from moisture.
Disposal
The packaging is made from
environmentally friendly materials,
which you can dispose of at your
local recycling points.
Do not under any circumstances
dispose of the fireplace in normal
household waste!
Dispose of it at an approved
disposal business or at your
community disposal facility. Respect
the currently valid regulations. If
in doubt, get in touch with your
disposal facility.
Technical details
Product: Item No. 1069 “Laredo”
fireplace with grill
function
Weight: approx. 16 kg
Overall
dimensions,
fireplace set up:
approx. 61 x 61 x 52 cm
(W x D x H)
Grill surface: approx. 55 x 55 cm
Max. amount of
fuel: 5 kg max.
24
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 24 9/6/2017 11:31 AM
Page 25
t
Service
Please contact our service point for
assistance with technical questions. This
product was carefully manufactured and
packaged. Should you nevertheless have
a complaint, our employees are more than
happy to assist.
Subject to technical modifications and
typographical errors.
Distributor
tepro Garten GmbH
Carl-Zeiss-Straße 8/4
D-63322 Rödermark
Email: [email protected] or
Web: www.tepro-gmbh.de
25
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 25 9/6/2017 11:31 AM
Page 26
t
Matching accessories (not included in the delivery scope)
Fork made of stainless steel
tepro Item Number 8515
– made of stainless steel
– ergonomic grip
– Length: 45 cm
Grill basket – chromium-plated
tepro Item Number 8526
– chrome-plated
– rounded wooden handle
– Double roasting grill
– Length: 58.5 cm
Available over-the-counter and online.
26
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 26 9/6/2017 11:31 AM
Page 27
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 27 9/6/2017 11:31 AM
Page 28
P1701031-TEPRO_1069_Laredo_FP_DE_GB.indb 28 9/6/2017 11:31 AM
Loading...
