tepro GRENADA Operating Manual
k Bedienungsanleitung
KERAMIK-GRILL „GRENADA“
Holzkohlengrill
t Operating Manual
CERAMIC BBQ “GRENADA”
Charcoal BBQ
Version 2017
Art. Nr. 1154
P160175_TEPRO_1154_Grenada_K.indb 1 8/11/16 10:41 AM
P160175_TEPRO_1154_Grenada_K.indb 2 8/11/16 10:41 AM
3
k
Inhalt
Bevor Sie das Gerät benutzen ....................................................................................... 4
Lieferumfang .............................................................................................................. 4 - 5
Bestimmungsgemäßer Gebrauch ................................................................................. 5
Zu Ihrer Sicherheit ..................................................................................................... 5 - 7
Signalsymbole ............................................................................................................. 5
Allgemeine Sicherheitshinweise ................................................................................. 5
Sicherheitshinweise ................................................................................................ 6 - 7
Montage .....................................................................................................................8 - 11
Vorbereitung ................................................................................................................ 8
Benötigtes Werkzeug .................................................................................................. 8
Grill zusammenbauen ............................................................................................8- 11
Grill aufstellen ................................................................................................................ 11
Vor dem Grillen ............................................................................................................. 11
Bedienung .............................................................................................................. 12 - 13
Wartung und Reinigung ................................................................................................ 14
Entsorgung .................................................................................................................... 15
Technische Daten ..........................................................................................................15
Konformitätserklärung...............................................................................................15
Garantie ...........................................................................................................................15
Servic e ............................................................................................................................15
Inverkehrbringer ............................................................................................................15

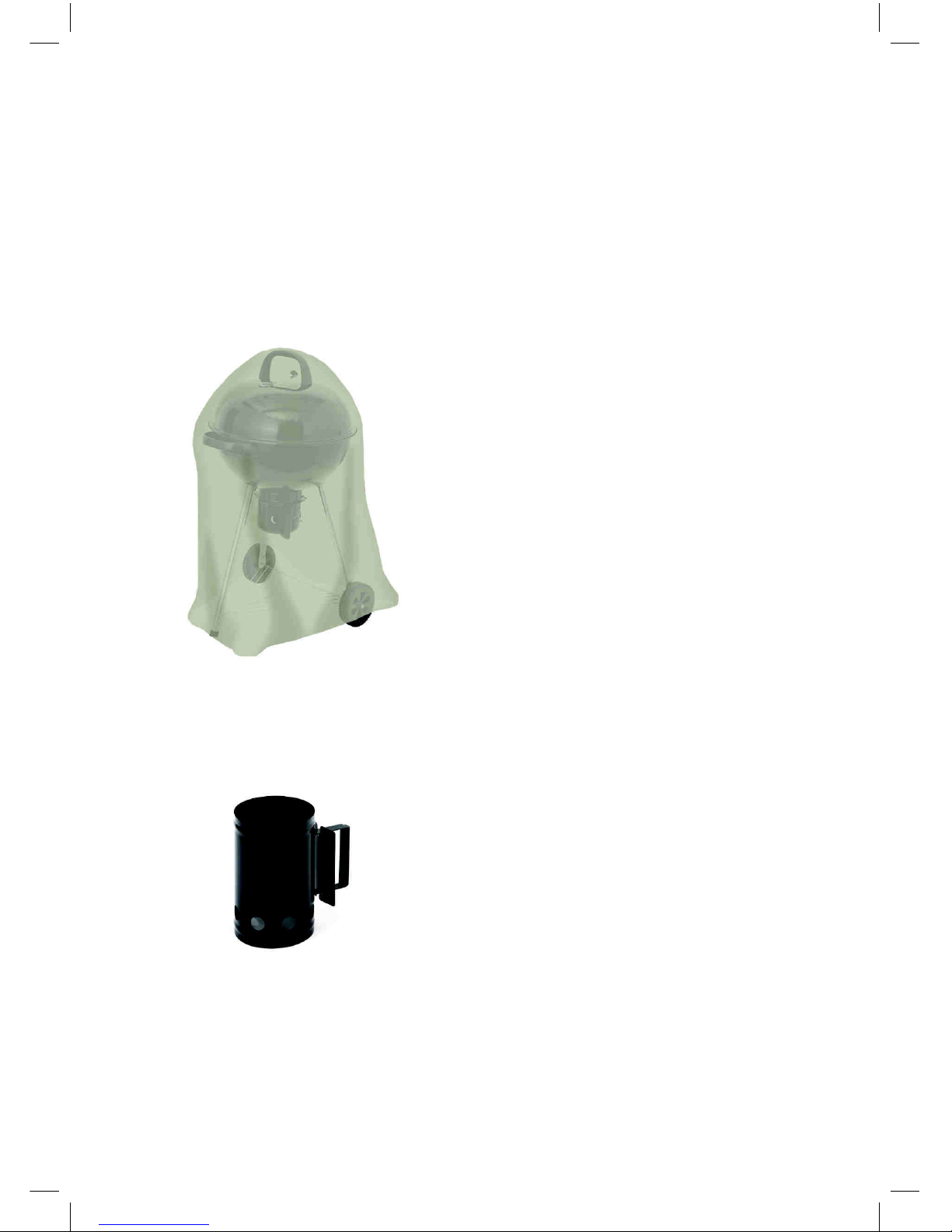

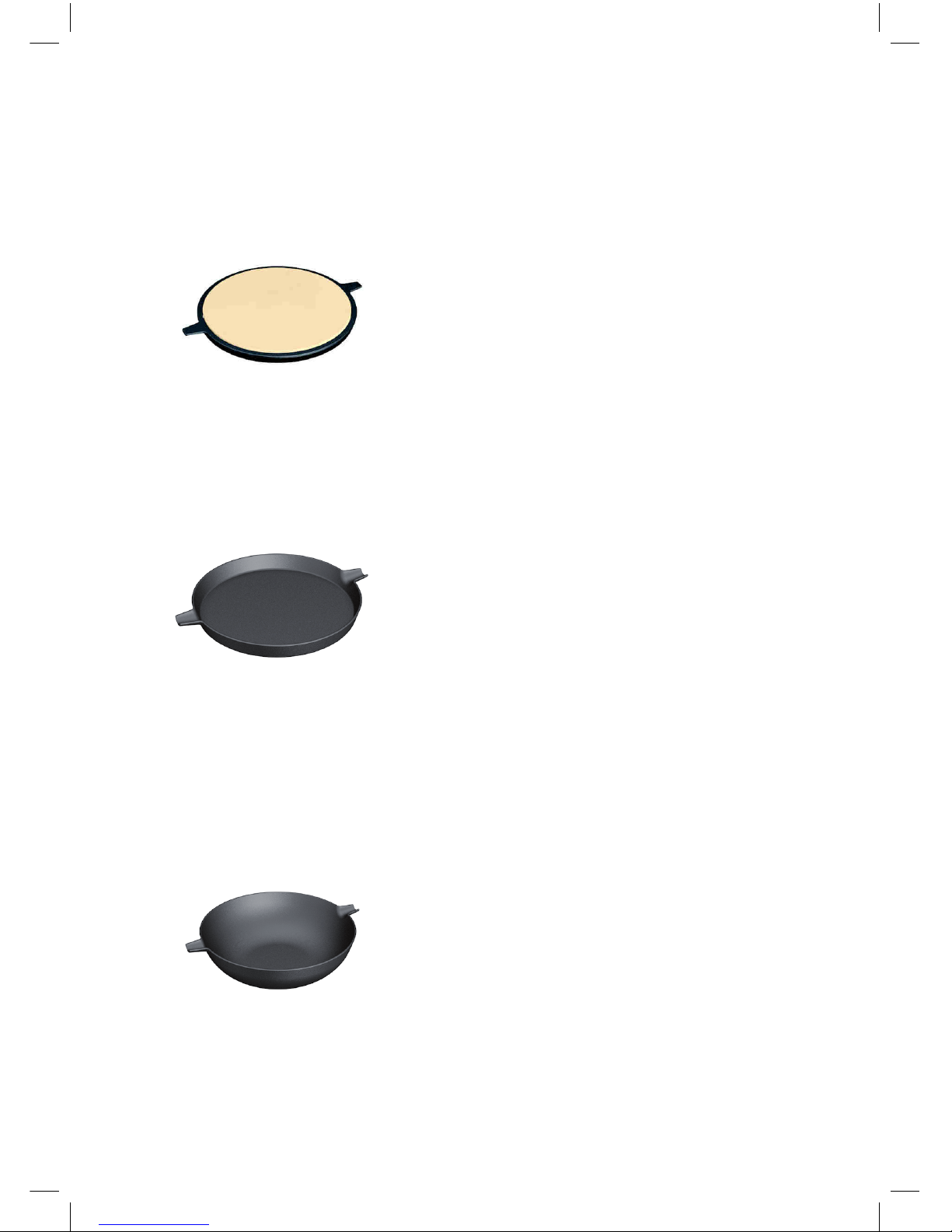

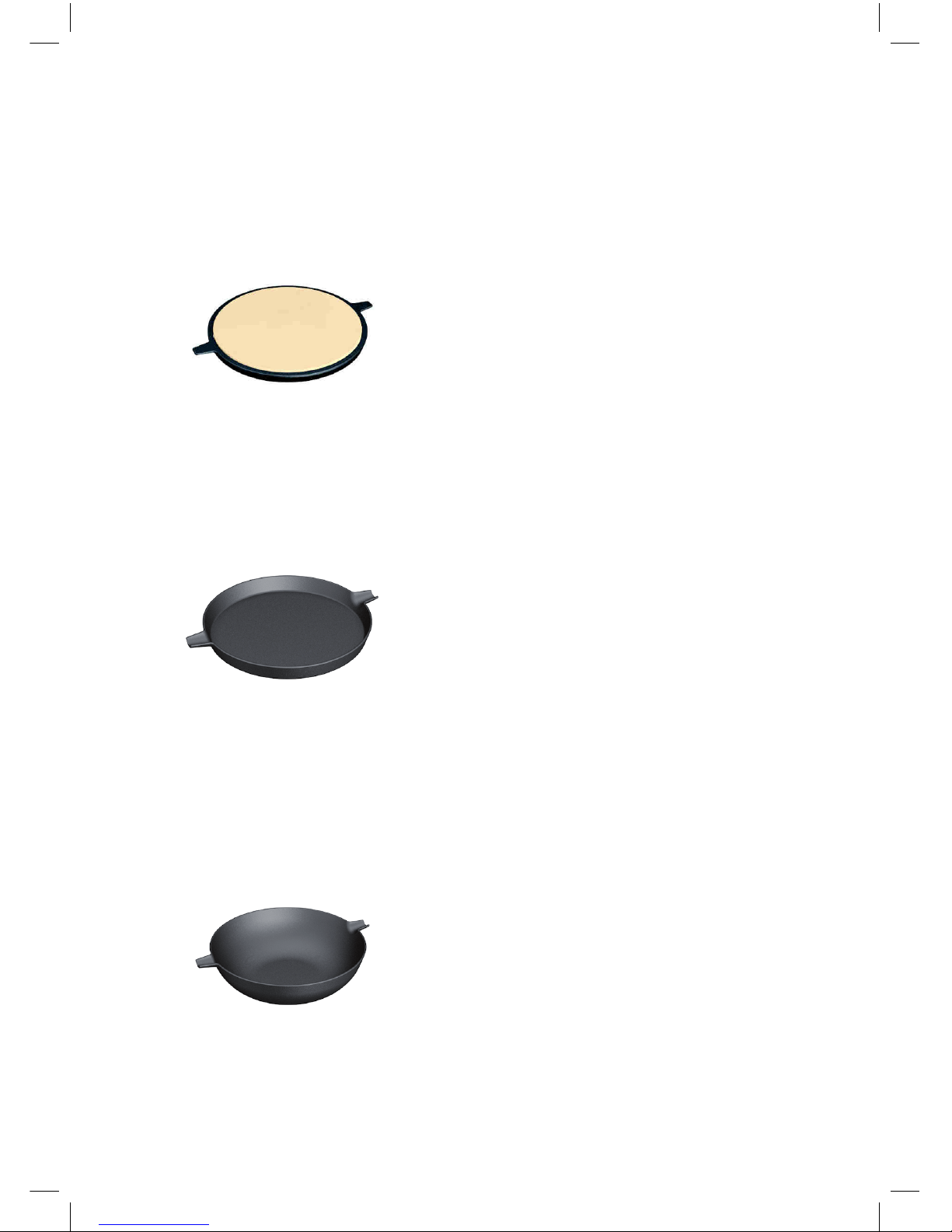

Passendes Zubehör (nicht im Lieferumfang enthalten) ..................................... 16 - 18
P160175_TEPRO_1154_Grenada_K.indb 3 8/11/16 10:41 AM
4
k
Bevor Sie das Gerät benutzen
Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden
aufweist.
Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichtigen Sie bitte
Ihren Händler.
Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen
und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!
Lesen Sie vor der Inbetriebnahme zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher
und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.
Lieferumfang
Nr. Beschreibung Teil An-
zahl
1 Standbein
4
2 Rolle mit
Bremse
2
3 Rolle
2
4
Verbindungskreuz für
Standbeine
2
5
Grillrost mit
Grillrosteinsatz
1
6
Keramikeinsatz
oben
1
7
Kohlenplatte
1
8
Keramikeinsatz
unten
1
9
Grillkörper mit
Deckel
1
10
Deckelgriff
1
11
Guss-Lüftungsregler
1
12
Seitenablage
2
13
Halter für Seitenablage, hinten
links/vorne
rechts
2
14
Halter für Seitenablage, hinten
rechts/vorne
links
2
P160175_TEPRO_1154_Grenada_K.indb 4 8/11/16 10:41 AM
5
k
Zu Ihrer Sicherheit
Signalsymbole
Gefahr Hohes Risiko!
Missachtung der Warnung
kann zu Schäden für Leib und
Leben führen.
Achtung Mittleres Risiko!
Missachtung der Warnung kann
Sachschäden verursachen.
Vorsicht Geringes Risiko!
Sachverhalte, die beim Umgang mit dem Gerät beachtet
werden sollten.
ALLGEMEINE SICHERHEITSHINWEISE - bei jedem Gebrauch zu
beachten
– Nicht in geschlossenen Räumen
nutzen!
– ACHTUNG! Zum Anzünden oder
Wiederanzünden keinen Spiritus
oder Benzin verwenden!
– Nur Anzündhilfen entsprechend EN
1860-3 verwenden!
– ACHTUNG! Dieses Grillgerät wird
sehr heiß und darf während des Betriebes nicht bewegt werden!
– ACHTUNG! Kinder und Haustiere
fernhalten!
Nr. Beschreibung Anzahl
A Schraube 16
B Hutmutter 4
C Schraube 2
D Mutter 2
E Sprengring 4
Bitte prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Sollte ein Teil
fehlen oder defekt sein, wenden Sie sich
bitte an Ihren Händler.
Reklamationen nach erfolgter oder angefangener Montage hinsichtlich Beschädigung oder fehlender Teile werden nicht
anerkannt.
Bestimmungsgemäßer
Gebrauch
Dieser Grill dient zum Erhitzen, Garen
und Grillen von Speisen.
Der Grill ist ausschließlich zur Verwendung im Freien geeignet und nur zur Verwendung im privaten Bereich bestimmt.
Verwenden Sie den Artikel nur, wie in dieser
Bedienungsanleitung beschrieben. Jede
andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden
oder sogar zu Personenschäden führen.
Der Hersteller übernimmt keine Haftung
für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
– Es wird empfohlen keinen flüssigen
Grillanzünder zu verwenden. Dieser
kann den Geschmack beeinträchtigen,
in das Keramik-Gemisch einziehen
und somit zum Verlust der Gewährleistung führen. Bitte verwenden Sie ausschließlich feststoffliche Anzündhilfen
nach EN 1860-3 wie z. B. Anzündwolle
oder einen separaten Anzündkamin.
P160175_TEPRO_1154_Grenada_K.indb 5 8/11/16 10:41 AM
6
k
Sicherheitshinweise
Gefahr Brandgefahr!
Die glühende Holzkohle und
Teile des Grills werden während des Betriebs sehr heiß
und können Brände entfachen.
– Grundsätzlich einen Feuerlöscher und
einen Erste-Hilfe-Kasten bereithalten
und auf den Fall eines Unfalls oder
Feuers vorbereitet sein.
– Grill auf eine ebene, waagerechte, si-
chere, hitzeunempfindliche und saubere Oberfläche stellen.
– Grill so aufstellen, dass er mindes-
tens 2 m entfernt von leicht entzündlichen Materialien wie z.B. Markisen,
Holzterras sen oder Möbeln steht.
– Grill während des Betriebs nicht trans-
portieren.
– Kohle nur im windgeschützten Bereich
anzünden.
– Grill mit max. 3 kg Holzkohle befüllen.
– Einige Nahrungsmittel erzeugen
brennbare Fette und Säfte. Grill regelmäßig reinigen, am besten nach jedem
Gebrauch.
– Asche erst auskippen, wenn die Holz-
kohle vollständig ausgebrannt und abgekühlt ist.
– Grill während des Betriebes nicht un-
beaufsichtigt lassen.
Gefahr Verbrennungs- und
Unfallgefahr!
Dieses Gerät ist nicht dafür
bestimmt, durch Personen
(einschl. Kinder) mit eingeschränkten physischen, sen sori schen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden.
– Diesen Personenkreis auf die Gefah-
ren des Geräts hinweisen und durch
eine für ihre Sicherheit zuständige Person beaufsichtigen.
– Jegliche Änderungen an dem Produkt
stellen eine große Sicherheitsgefahr
dar und sind verboten. Selbst keine
unzulässigen Eingriffe vornehmen. Bei
Beschädigungen, Reparaturen oder
anderen Problemen am Grill an unsere
Servicestelle oder an einen Fachmann
vor Ort wenden.
– Kinder und Haustiere vom Gerät fern-
halten.
Der Grill, die sich darin befindliche Kohle und das Grillgut werden während des
Betriebs sehr heiß, so dass jeder Kontakt
damit zu schwersten Verbrennungen führen kann.
– Ausreichenden Abstand zu heißen Tei-
len halten, da jeder Kontakt zu schwersten Verbrennungen führen kann.
– Zum Grillen immer Grill- oder Küchen-
handschuhe tragen.
– Nur langstielige Grillwerkzeuge mit
hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.
– Nur trockene Anzünder entsprechend
der EN 1860-3 als Anzündhilfe benutzen.
– Grill vor dem Reinigen bzw. Wegstellen
vollständig abkühlen lassen.
Gefahr Verpuffungsgefahr!
Entzündliche Flüssigkeiten, die
in die Glut gegossen werden,
bilden Stichflammen oder Verpuffungen.
– Niemals Zündflüssigkeit wie Benzin
oder Spiritus verwenden.
– Auch keine mit Zündflüssigkeit getränk-
ten Kohlestücke auf die Glut geben.
P160175_TEPRO_1154_Grenada_K.indb 6 8/11/16 10:41 AM
7
k
Gefahr Vergiftungsgefahr!
Beim Verbrennen von Holzkohle, Grillbriketts etc. bildet
sich Kohlenmonoxyd. Dieses
Gas ist geruchlos und kann in
geschlossenen Räumen tödlich sein!
– Grill ausschließlich im Freien betrei-
ben.
Gefahr Gesundheitsgefahr!
Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind
gesundheitsschädlich und dürfen nicht mit Lebensmitteln in
Berührung kommen.
Gefahr Gefahren für Kinder!
Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.
– Lassen Sie Kinder nicht mit den Verpa-
ckungsfolien spielen.
– Achten Sie darauf, dass Kinder keine
kleinen Montageteile in den Mund nehmen. Sie könnten die Teile verschlucken und daran ersticken.
Gefahr Verletzungsgefahr
Am Grill und an den Einzelteilen befinden sich zum Teil
scharfe Kanten.
– Mit den Einzelteilen des Grills vorsich-
tig umgehen, damit Unfälle bzw. Verletzungen während des Aufbaus und des
Betriebes vermieden werden. Gegebenenfalls Schutzhandschuhe tragen.
– Den Grill nicht in der Nähe von Ein-
gängen oder viel begangenen Zonen
aufstellen.
– Während des Grillens immer größte
Sorgfalt ausüben. Bei Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
– Seien Sie stets aufmerksam und ach-
ten Sie immer darauf, was Sie tun. Das
Produkt nicht benutzen, wenn Sie unkonzentriert oder müde sind bzw. unter
dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Bereits ein
Moment der Unachtsamkeit beim Gebrauch des Produktes kann zu ernsthaften Verletzungen führen.
Achtung Beschädigungsgefahr!
Während des Gebrauchs können sich die Verschraubungen
allmählich lockern und die Stabilität des Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrau-
ben vor jedem Gebrauch. Ziehen Sie
ggf. alle Schrauben noch einmal nach,
um einen festen Stand zu gewährleisten.
– Prüfen Sie regelmäßig die Schrauben
der Scharnierbänder und ziehen Sie
sie, wenn nötig, mit einem Schraubenschlüssel vorsichtig an.
Achtung Beschädigungsgefahr!
Verwenden Sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.
Gefahr Verletzungsgefahr
Öffnen Sie den Deckel bei
hohen Temperaturen langsam
und vorsichtig, um Hitze und
heißen Dampf entweichen zu
lassen und ein Aufflackern der
Glut durch die Luftzufuhr zu
vermeiden.
P160175_TEPRO_1154_Grenada_K.indb 7 8/11/16 10:41 AM
8
k
2. Rollen befestigen
Stecken Sie die Rollen (2+3) durch die
Löcher in den Standbeinen (1) und befestigen Sie sie mit einem Sprengring
(E) und einer Hutmutter (B).
1
2
3. Verbindungskreuze einsetzen
Schieben Sie die Verbindungskreuze
für Standbeine (4) oben und unten in
die Halterungen eines Standbeins (1).
1
4
Montage
Vorbereitung
Gefahr Verletzungsgefahr!
Die Nichtbeachtung der Anweisungen kann zu Problemen
und Gefahren bei der Verwendung des Grills führen.
– Befolgen Sie alle hier aufgeführten
Montageanweisungen.
1. Lesen Sie sich die Montageanweisun-
gen zunächst vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von ein bis zwei
Quadratmetern.
3. Eventuell sind Kleinteile wie etwa Grif-
fe bereits vormontiert.
4. Achten Sie auf scharfe Kanten an den
Blechen und tragen Sie bei der Montage Schutzhandschuhe.
5. Achtung! der Grillkörper ist sehr
schwer. Für die Montage werden zwei
Personen benötigt.
Benötigtes Werkzeug
1 x Kreuzschlitzschraubendreher
1 x verstellbarer Maulschlüssel
Grill zusammenbauen
1. Grill auspacken
Den Grill auspacken und sämtliche Verpackungsfolien entfernen. Das Verpackungsmaterial außer Reichweite von Kindern
aufbewahren und nach dem Zusammenbau des Grills den Vorschriften entsprechend entsorgen. Beim Zusammenbau
die Abbildung des Grills beachten.
P160175_TEPRO_1154_Grenada_K.indb 8 8/11/16 10:41 AM
9
k
4. Untergestell zusammenbauen
Schieben Sie die Halterungen der
übrigen drei Standbeine (1) auf die
Verbindungskreuze (4) und verbinden Sie die Teile oben und unten mit
Schrauben (A). Vergewissen Sie sich,
dass alles Schrauben fest angezogen
sind.
A
1
3
2
A
2
3
Um zu verhindern, dass sich das Untergestell bewegt, blockieren Sie die
Rollen mit Bremse (2).
5. Grillkörper auf dem Untergestell
platzieren
Entfernen Sie alle sich im Grillkörper
befindlichen Teile.
Vorsicht Beschädigungsgefahr!
Heben Sie den Grillkörper nie am
Scharnier oder an den Seitenablagen an. Der Grillkörper muss von
mindesten zwei Personen getragen
werden, die ihn an der Unter- und der
Rückseite festhalten.
Halten Sie den Grillkörper beim Einsetzen mit einer Hand Innen, am
Zulufteinlass und mit der anderen
Handunter dem Grill. Setzen Sie den
Grillkörper so ein, dass der Zulufteinlass nach vorne zeigt und problemlos
geöffnet und geschlossen werden
kann.
P160175_TEPRO_1154_Grenada_K.indb 9 8/11/16 10:41 AM
10
k
6. Grillrost mit Grillrosteinsatz,
Keramikeinsatz oben und unten,
Kohlenplatte einsetzen
Platzieren Sie die Teile in folgender
Reihenfolge in dem Grillkörper:
8
9
5
7
6
Achtung! Die Lufteinlassöffnung des
Keramikeinsatzes unten (8) und der
Zulufteinlass des Grillkörpers (9) müssen
ausgerichtet sein, um eine ausreichende
Luftzirkulation zu gewährleisten.
7. Deckelgriff befestigen
Entfernen Sie die Hutmuttern und
stecken Sie den Deckelgriff (10) auf
die bereits am Deckel installierten
Schrauben.
Befestigen Sie den Deckelgriff mit
den Muttern.
9
8. Guss-Lüftungsregler befestigen
Platzieren Sie den Guss-Lüftungsregler (11) so auf dem Deckel, dass die
Schraublöcher bündig liegen.
Befestigen Sie den Lüftungsregler
(11) mit zwei Schrauben (C) und zwei
Muttern (D).
Achtung, die Lüftungsreglerschraube
muss auf der linken Seite liegen.
C
9
11
D
P160175_TEPRO_1154_Grenada_K.indb 10 8/11/16 10:41 AM
11
k
9. Halter für Seitenablagen befestigen
Entfernen Sie die Muttern und
stecken Sie die Halter für die Seitenablagen (13, 14) auf die bereits am
Grillkörper installierten Schrauben.
Befestigen Sie die Halter mit den
Muttern.
Beachten Sie die Positionen der
Halter (13, 14):
13
9
14
14
13
10. Seitenablagen befestigen
Hängen Sie die beiden Seitenablagen
(12) in die Halter (13, 14) ein.
12
14
13
Demontieren Sie den Grill in umgekehrter
Reihenfolge.
W
ichtig:
Alle Schrauben müssen
fest angezogen sein.
Grill aufstellen
Achtung Beschädigungsgefahr!
Während des Gebrauchs können sich die Verschraubungen
allmählich lockern und die Stabilität des Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrau-
ben vor jedem Gebrauch. Ziehen Sie
ggf. alle Schrauben noch einmal nach,
um einen festen Stand zu gewährleisten.
• Stellen Sie den Grill vor dem Gebrauch
auf einem ebenen, festen Untergrund
im Freien auf.
Vor dem Grillen
• Waschen Sie den Grillrost und
den Grillrosteinsatz (5) vor dem
ersten Gebrauch mit warmem Spülwasser ab.
• Einfeuern
Vor dem ersten Grillen muss der Grill
min. 30 Minuten bei einer Temperatur
von 100° - 200° C eingefeuert werden.
Dies ist nötig, um das Innere grillbereit
zu machen.
P160175_TEPRO_1154_Grenada_K.indb 11 8/11/16 10:41 AM
Loading...
