tepro BILoXI Operating Manual
Bedienungsanleitung
SMOKER „BILOXI“
Holzkohlengrill
Operating manual
“BILOXI” SMOKER
Charcoal Grill
Version 2016/
Art. Nr. 1087
k
t
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 1 18/11/15 3:35 PM
34
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 2 18/11/15 3:35 PM
k
Inhalt
Bevor Sie das Gerät benutzen ....................................................................................... 4
Lieferumfang ................................................................................................................... 4
Bestimmungsgemäßer Gebrauch ................................................................................. 5
Zu Ihrer Sicherheit ..................................................................................................... 5 - 7
Signalsymbole ............................................................................................................. 5
Allgemeine Sicherheitshinweise ................................................................................. 5
Sicherheitshinweise ................................................................................................5 - 7
Montage .................................................................................................................... 7 - 13
Vorbereitung ................................................................................................................ 7
Benötigtes Werkzeug .................................................................................................. 8
Grill zusammenbauen .......................................................................................... 8 - 13
Grill aufstellen ............................................................................................................... 14
Vor dem Grillen ...................................................................................................... 14 - 15
Bedienung ............................................................................................................... 15 - 17
Grillen ........................................................................................................................ 16
Räuchern ............................................................................................................ 16 - 17
Wartung und Reinigung ........................................................................................ 17 - 18
Entsorgung .................................................................................................................... 18
Konformitätserklärung ................................................................................................. 18
Technische Daten ......................................................................................................... 18
Service .......................................................................................................................... 19
Inverkehrbringer ........................................................................................................... 19
Passendes Zubehör (nicht im Lieferumfang enthalten) .................................... 20 - 21
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 3 18/11/15 3:35 PM
4
k
Bevor Sie das Gerät
benutzen
Prüfen Sie nach dem Auspacken sowie
vor jedem Gebrauch, ob der Artikel
Schäden aufweist.
Sollte dies der Fall sein, benutzen Sie den
Artikel nicht, sondern benachrichtigen Sie
bitte Ihren Händler.
Die Bedienungsanleitung basiert auf
den in der Europäischen Union gültigen
Normen und Regeln. Beachten Sie
im Ausland auch landesspezifische
Richtlinien und Gesetze!
Lesen Sie vor der Inbetriebnahme
zuerst die Sicherheitshinweise
und die Bedienungsanleitung
aufmerksam durch. Nur so
können Sie alle Funktionen sicher
und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut
auf und übergeben Sie sie auch an einen
möglichen Nachbesitzer.
Lieferumfang
2 Handgriff (1)
1 Thermometer (2)
1 Feder für Abluftklappe (3)
1 Abluftklappe (4)
1 Rauchrohr (5)
1 Große Brennkammer, Oberteil (6)
1 Warmhaltegitter (7)
2 Grillrost für große Brennkammer (8)
2 Einstellhaken für Höhenverstellung
des Holzkohlerosts (9)
1 Kohlerost für große Brennkammer (10)
1 Ascheblech (11)
1 Große Brennkammer, Unterteil (12)
1 Frontablage (13)
2 Halteblech für Frontablage (14)
2 Querstrebe für Standbeine (15)
1 Standbein, hinten rechts (16)
2 Räder (17)
1 Radachse (18)
1 Standbein, hinten links (19)
1 Standbein, vorne rechts (20)
1 Ablagegitter (21)
1 Standbein, vorne links (22)
1 Halteblech für kleine Brennkammer (23)
1 Kleine Brennkammer, Unterteil (24)
1 Luftklappe für kleine Brennkammer (25)
1 Seitentür für kleine Brennkammer (26)
1 Schließblech für kleine Brennkammer
(27)
1 Kohlerost für kleine Brennkammer (28)
2 Grillroste für kleine Brennkammer (29)
1 Seitengriff (30)
1 Kleine Brennkammer, Oberteil (31)
1 Deckel für kleine Brennkammer (32)
1 Deckelstopper für kleine
Brennkammer (33)
1 Fettdosenhalter (34)

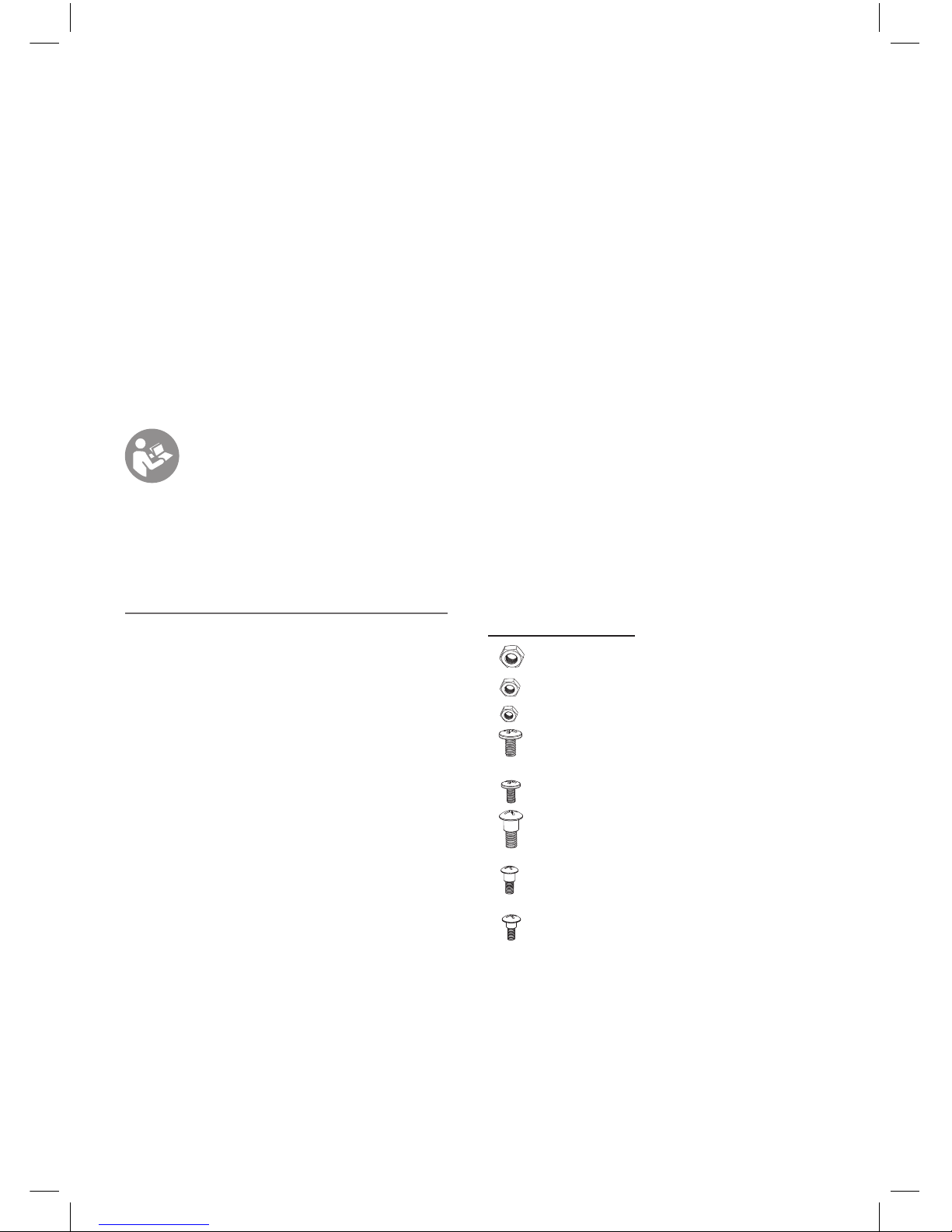

Montagematerial:
2 Muttern M8
10 Muttern M6
2 Muttern M5
44 Kreuzschlitzschrauben
M6 x 15 mm
1 Kreuzschlitzschraube
M5 x 10 mm
2 Kreuzschlitz-Passschrauben
M6 x 20 mm
3 Kreuzschlitz-Passschrauben
M6 x 15 mm
1 Kreuzschlitz-Passschraube
M5 x 14 mm
Bitte prüfen Sie, ob die Lieferung
vollständig und unbeschädigt ist. Sollte
ein Teil fehlen oder defekt sein, wenden
Sie sich bitte an Ihren Händler.
Reklamationen nach erfolgter oder
angefangener Montage hinsichtlich
Beschädigung oder fehlender Teile
werden nicht anerkannt.
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 4 18/11/15 3:35 PM
5
k
Bestimmungsgemäßer
Gebrauch
Dieser Grill dient zum Erhitzen, Garen
und Grillen von Speisen.
Der Grill ist ausschließlich zur
Verwendung im Freien geeignet und nur
zur Verwendung im privaten Bereich
bestimmt.
Verwenden Sie den Artikel nur,
wie in dieser Bedienungsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen.
Der Hersteller übernimmt keine
Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch
entstanden sind.
Zu Ihrer Sicherheit
Signalsymbole
Gefahr Hohes Risiko!
Missachtung der Warnung
kann zu Schäden für Leib und
Leben führen.
Achtung Mittleres Risiko!
Missachtung der Warnung kann
Sachschäden verursachen.
Vorsicht Geringes Risiko!
Sachverhalte, die beim
Umgang mit dem Gerät
beachtet werden sollten.
ALLGEMEINE
SICHERHEITSHINWEISE
- bei jedem Gebrauch zu beachten
– Nicht in geschlossenen Räumen
nutzen!
– ACHTUNG! Zum Anzünden oder
Wiederanzünden keinen Spiritus
oder Benzin verwenden!
– Nur Anzündhilfen entsprechend EN
1860-3 verwenden!
– ACHTUNG! Dieses Grillgerät wird
sehr heiß und darf während des
Betriebes nicht bewegt werden!
– ACHTUNG! Kinder und Haustiere
fernhalten!
Sicherheitshinweise
Gefahr Brandgefahr!
Die glühende Holzkohle
und Teile des Grills werden
während des Betriebs sehr
heiß und können Brände
entfachen.
– Grundsätzlich einen Feuerlöscher und
einen Erste-Hilfe-Kasten bereithalten
und auf den Fall eines Unfalls oder
Feuers vorbereitet sein.
– Grill auf eine ebene, waagerechte,
sichere, hitzeunempfindliche und
saubere Oberfläche stellen.
– Grill so aufstellen, dass er mindestens
3 m entfernt von leicht entzündlichen
Materialien wie z.B. Markisen,
Holzterras sen oder Möbeln steht.
– Grill während des Betriebs nicht
transportieren.
– Kohle nur im windgeschützten Bereich
anzünden.
– Die große Brennkammer mit max. 2,3 kg
Holzkohle/Holzkohlenbriketts befüllen.
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 5 18/11/15 3:35 PM
6
k
– Die kleine Brennkammer nur zum
Räuchern verwenden.
– Die kleine Brennkammer mit max. 0,7 kg
Holz/Holzkohle befüllen.
– Den Grill nicht über 260 °C heizen.
– Den Grill so sichern, dass er nicht
versehentlich anfängt zu rollen. Immer
auf eine ebene Fläche stellen und
Räder blockieren.
– Einige Nahrungsmittel erzeugen
brennbare Fette und Säfte. Grill
regelmäßig reinigen, am besten nach
jedem Gebrauch.
– Asche erst auskippen, wenn die
Holzkohle vollständig ausgebrannt und
abgekühlt ist.
– Grill während des Betriebes nicht
unbeaufsichtigt lassen.
Gefahr Verbrennungs- und
Unfallgefahr!
Dieses Gerät ist nicht dafür
bestimmt, durch Personen
(einschl. Kinder) mit
eingeschränkten physischen,
sen so ri schen oder geistigen
Fähigkeiten oder mangels
Erfahrung und/oder mangels
Wissen benutzt zu werden.
– Diesen Personenkreis auf die Gefahren
des Geräts hinweisen und durch eine
für ihre Sicherheit zuständige Person
beaufsichtigen.
– Jegliche Änderungen an dem Produkt
stellen eine große Sicherheitsgefahr
dar und sind verboten. Selbst keine
unzulässigen Eingriffe vornehmen. Bei
Beschädigungen, Reparaturen oder
anderen Problemen am Grill an unsere
Servicestelle oder an einen Fachmann
vor Ort wenden.
– Kinder und Haustiere vom Gerät
fernhalten.
Der Grill, die sich darin befindliche Kohle
und das Grillgut werden während des
Betriebs sehr heiß, so dass jeder Kontakt
damit zu schwersten Verbrennungen
führen kann.
– Ausreichenden Abstand zu heißen
Teilen halten, da jeder Kontakt zu
schwersten Verbrennungen führen
kann.
– Zum Grillen immer Grill- oder
Küchenhandschuhe tragen.
– Nur langstielige Grillwerkzeuge mit
hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln
tragen.
– Nur trockene Anzünder oder spezielle
Grill-Flüssig anzünder entsprechend der
EN 1860-3 als Anzündhilfe benutzen.
– Grill vor dem Reinigen bzw. Wegstellen
vollständig abkühlen lassen.
Gefahr Verpuffungsgefahr!
Entzündliche Flüssigkeiten, die
in die Glut gegossen werden,
bilden Stichflammen oder
Verpuffungen.
– Niemals Zündflüssigkeit wie Benzin
oder Spiritus verwenden.
– Auch keine mit Zündflüssigkeit
getränkten Kohlestücke auf die Glut
geben.
Gefahr Vergiftungsgefahr!
Beim Verbrennen von
Holzkohle, Grillbriketts etc.
bildet sich Kohlenmonoxyd.
Dieses Gas ist geruchlos
und kann in geschlossenen
Räumen tödlich sein!
– Grill ausschließlich im Freien betreiben.
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 6 18/11/15 3:35 PM
7
k
Gefahr Gesundheitsgefahr!
Verwenden Sie keine
Farblösemittel oder Verdünner,
um Flecken zu entfernen. Diese
sind gesundheitsschädlich und
dürfen nicht mit Lebensmitteln
in Berührung kommen.
Gefahr Gefahren für Kinder!
Kinder können sich beim
Spielen in der Verpackungsfolie
verfangen und darin ersticken.
– Lassen Sie Kinder nicht mit den
Verpackungsfolien spielen.
– Achten Sie darauf, dass Kinder
keine kleinen Montageteile in den
Mund nehmen. Sie könnten die Teile
verschlucken und daran ersticken.
Gefahr Verletzungsgefahr!
Am Grill und an den Einzelteilen
befinden sich zum Teil scharfe
Kanten.
– Mit den Einzelteilen des Grills
vorsichtig umgehen, damit Unfälle bzw.
Verletzungen während des Aufbaus
und des Betriebes vermieden werden.
Gegebenenfalls Schutzhandschuhe
tragen.
– Den Grill nicht in der Nähe von
Eingängen oder viel begangenen
Zonen aufstellen.
– Während des Grillens immer größte
Sorgfalt ausüben. Bei Ablenkung
können Sie die Kontrolle über das
Gerät verlieren.
– Seien Sie stets aufmerksam und
achten Sie immer darauf, was Sie tun.
Das Produkt nicht benutzen, wenn
Sie unkonzentriert oder müde sind
bzw. unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
Bereits ein Moment der Unachtsamkeit
beim Gebrauch des Produktes kann zu
ernsthaften Verletzungen führen.
Achtung Beschädigungsgefahr!
Während des Gebrauchs
können sich die
Verschraubungen allmählich
lockern und die Stabilität des
Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrauben
vor jedem Gebrauch. Ziehen Sie ggf.
alle Schrauben noch einmal nach, um
einen festen Stand zu gewährleisten.
Achtung Beschädigungsgefahr!
Verwenden sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.
Montage
Vorbereitung
Gefahr Verletzungsgefahr!
Die Nichtbeachtung der
Anweisungen kann zu
Problemen und Gefahren bei
der Verwendung des Grills
führen.
– Befolgen Sie alle hier aufgeführten
Montageanweisungen.
1. Lesen Sie sich die
Montageanweisungen zunächst
vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von drei bis vier
Quadratmetern.
3. Eventuell sind Kleinteile wie etwa
Griffe bereits vormontiert.
4. Belasten Sie die Frontablage mit nicht
mehr als 5 kg.
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 7 18/11/15 3:35 PM
8
k
Benötigtes Werkzeug
1 x Kreuzschlitzschraubendreher
1 x 8er Maul-/Steckschlüssel
1 x 10er Maul-/Steckschlüssel
1 x 13er Maul-/Steckschlüssel
Alternativ können Sie statt der Schlüssel
auch eine verstellbare Zange zum
Festhalten der Muttern verwenden.
Grill zusammenbauen
1. Den Grill auspacken und sämtliche
Verpackungsfolien entfernen.
Das Verpackungsmaterial außer
Reichweite von Kindern aufbewahren
und nach dem Zusammenbau des
Grills den Vorschriften entsprechend
entsorgen.

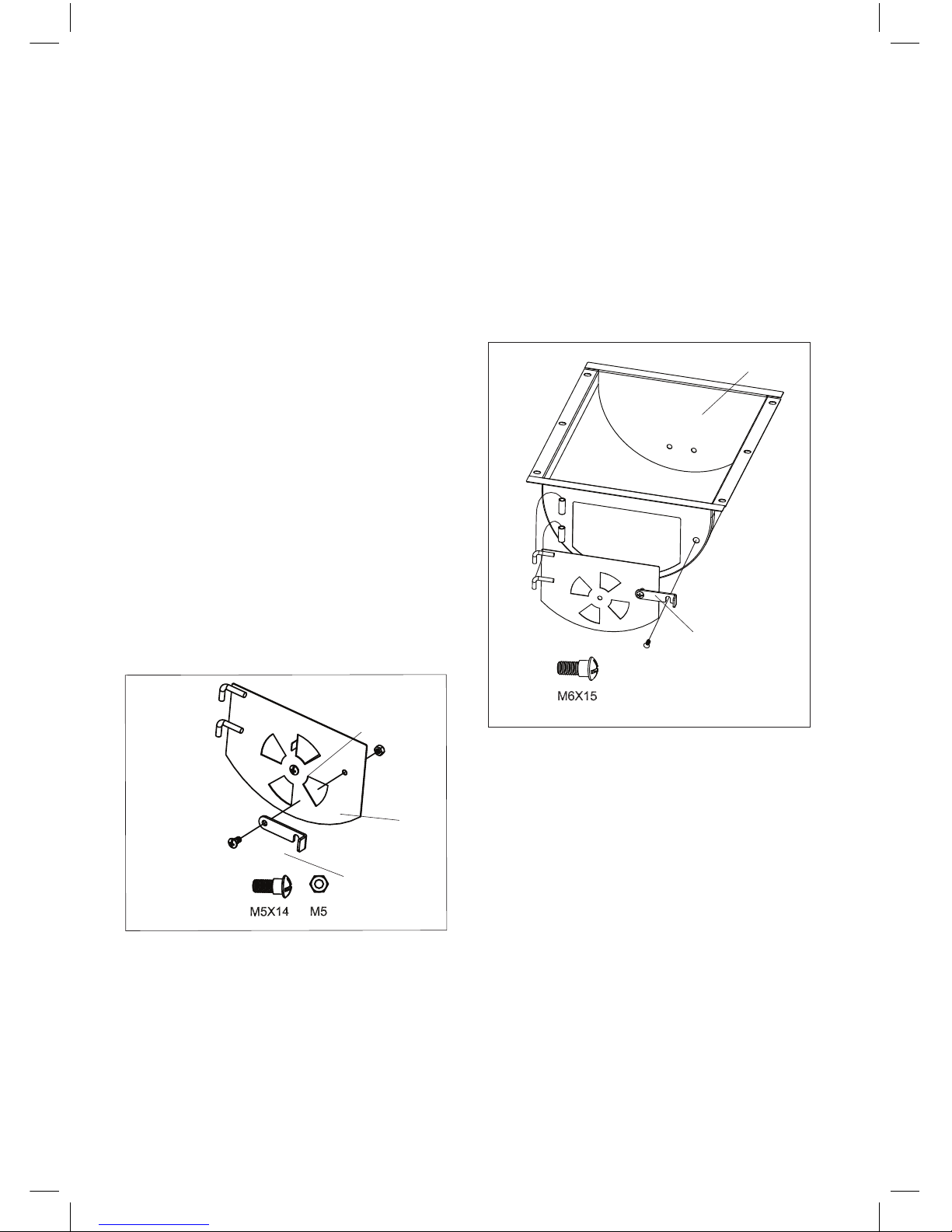

2. Die Luftklappe (25) ist bereits an der
Seitentür (26) montiert. Befestigen
Sie das Schließblech (27) an der
Seitentür mit Schraube M5 x 14 mm
und Mutter M5.
27
26
25
3. Hängen Sie die Seitentür in das
Türscharnier am Unterteil (24) der
kleinen Brennkammer. Drehen Sie
eine Kreuzschlitz-Passschraube
M6 x 15 mm in die Seitenwand des
Unterteils der kleinen Brennkammer.
Schließen Sie die Seitentür, indem
Sie das Schließblech (27) auf die
Passschraube legen.
27
24
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 8 18/11/15 3:35 PM
9
k

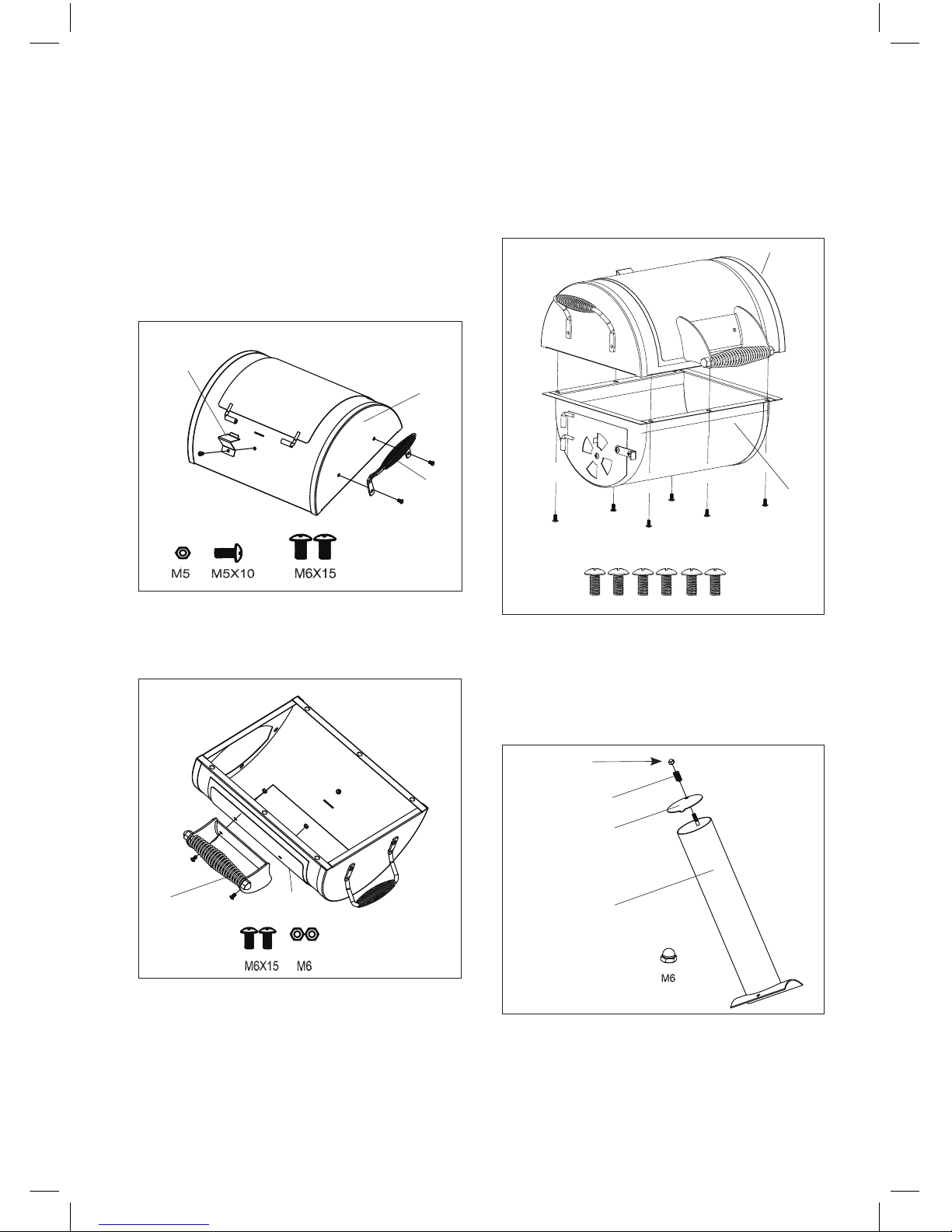

4. Befestigen Sie den Deckelstopper
(33) am Oberteil (31) der kleinen
Brennkammer mit Schraube
M5 x 10 mm und Mutter M5.
Befestigen Sie den Seitengriff (30) an
der linken Seite des Oberteils (31) mit
zwei Schrauben M6 x 15 mm.
31
32
30
1094
5. Befestigen Sie den Handgriff (1) am
Deckel der kleinen Brennkammer (32)
mit zwei Schrauben M6 x 15 mm und
zwei Muttern M6.
1
32
1094
6. Befestigen Sie das Unterteil (24) der
kleinen Brennkammer am Oberteil (31)
mit sechs Schrauben M6 x 15 mm.
31
24
7. Setzen Sie die Abluftklappe (4)
über den Schraubstutzen oberhalb
des Rauchrohres (5). Setzen Sie
anschließend die Feder (3) auf den
Schraubstutzen und ziehen sie mit
der Hutmutter M6 fest.
Hutmutter
3
4
5
33
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 9 18/11/15 3:35 PM
10
k

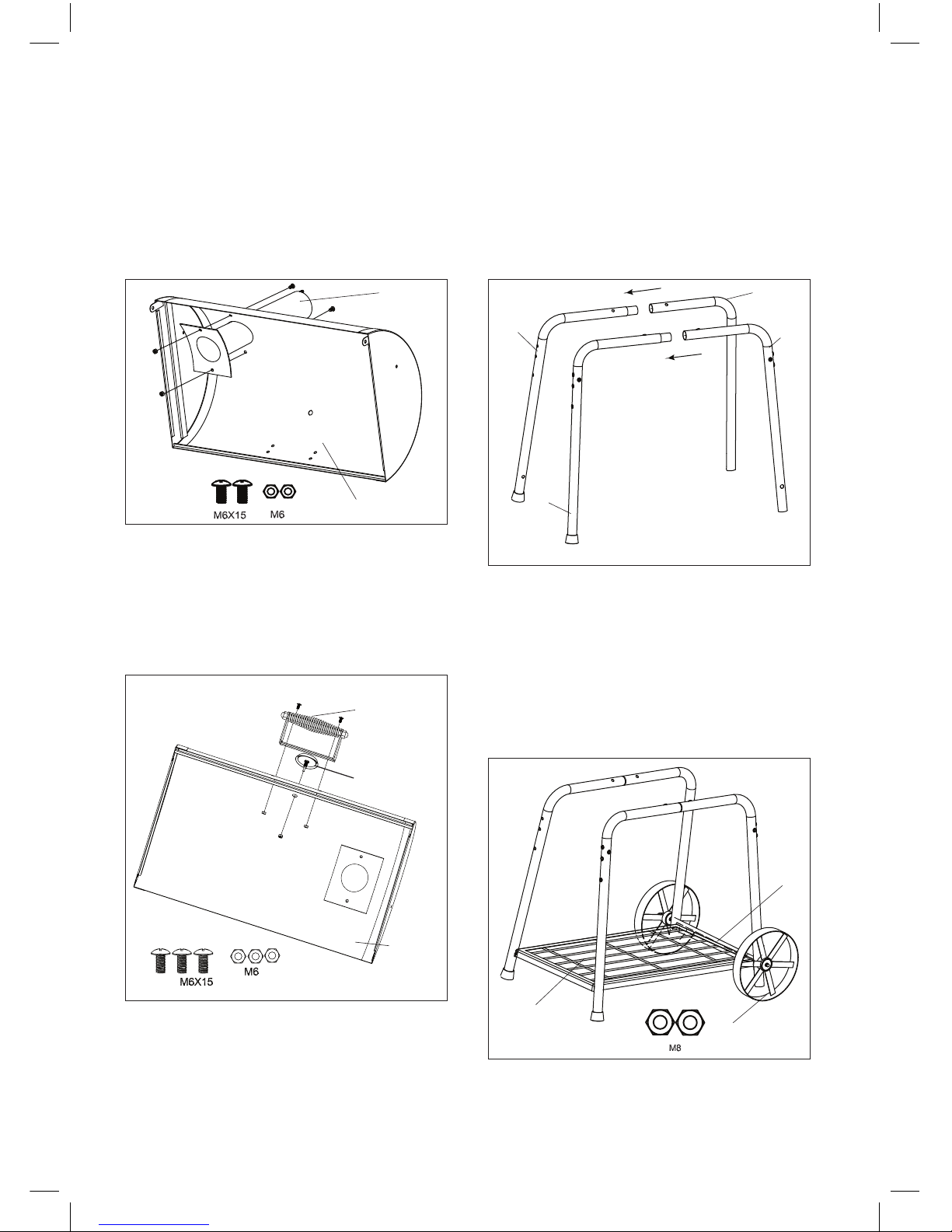

8. Stecken Sie das Rauchrohr (5) durch
die Öffnung im Oberteil (6) der großen
Brennkammer und befestigen Sie es
mit zwei Schrauben M6 x 15 mm und
zwei Muttern M6.
5
6
9. Befestigen Sie den Handgriff (1) am
Oberteil (6) der großen Brennkammer
mit zwei Schrauben M6 x 15 mm und
zwei Muttern M6.
Befestigen Sie das Thermometer (2)
mit Schraube und Mutter am Oberteil
(6).
1
6
10. Stecken Sie jeweils die hinteren
Standbeine (16+19) und die vorderen
Standbeine (20+22) zusammen.
Achten Sie darauf, dass die Löcher
zum Einhängen des Ablagegitters (21)
innen liegen.
22
19
16
20
11. Hängen Sie die Haken des
Ablagegitters (21) in die Löcher
an der Innenseite der Standbeine.
Stecken Sie die Radachse (18) durch
die unteren Löcher auf der rechten
Seite der Standbeine. Setzen Sie die
Räder (17) auf die Achsenden und
befestigen Sie die Räder mit zwei
Muttern M8.
17
21
18
2
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 10 18/11/15 3:35 PM
11
k

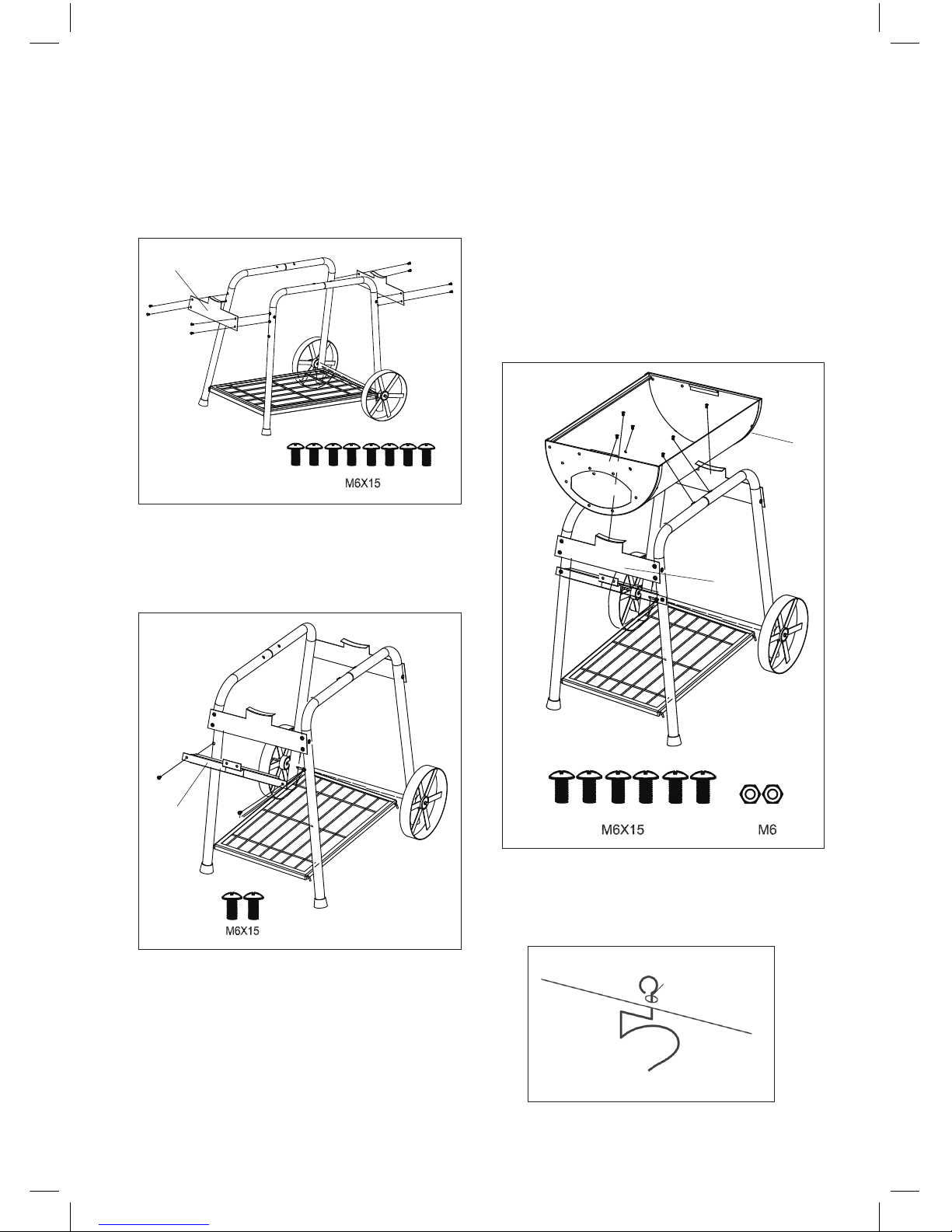

12. Befestigen Sie die Querstreben
(15) an den Standbeinen mit acht
Schrauben M6 x 15 mm. Ziehen Sie
die Schrauben noch nicht fest an.
15
13. Befestigen Sie das Halteblech für
die kleine Brennkammer (23) an
den linken Standbeinen mit zwei
Schrauben M6 x 15 mm. Ziehen Sie
die Schrauben noch nicht fest an.
23
14. Setzen Sie das Unterteil (12) der
großen Brennkammer auf die
Querstreben (15). Befestigen Sie
das Unterteil mit vier Schrauben
M6 x 15 mm am oberen Bereich
der Standbeine, sowie mit zwei
Schrauben M6 x 15 mm und zwei
Muttern M6 an den Querstreben.
Ziehen Sie die Schrauben gemäß
Montageschritte 12 - 14 jetzt fest an.
12
15
15. Den Fettdosenhalter (34) von unten
durch das Loch auf der linken Seite in
die große Brennkammer stecken.
34
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 11 18/11/15 3:35 PM
12
k

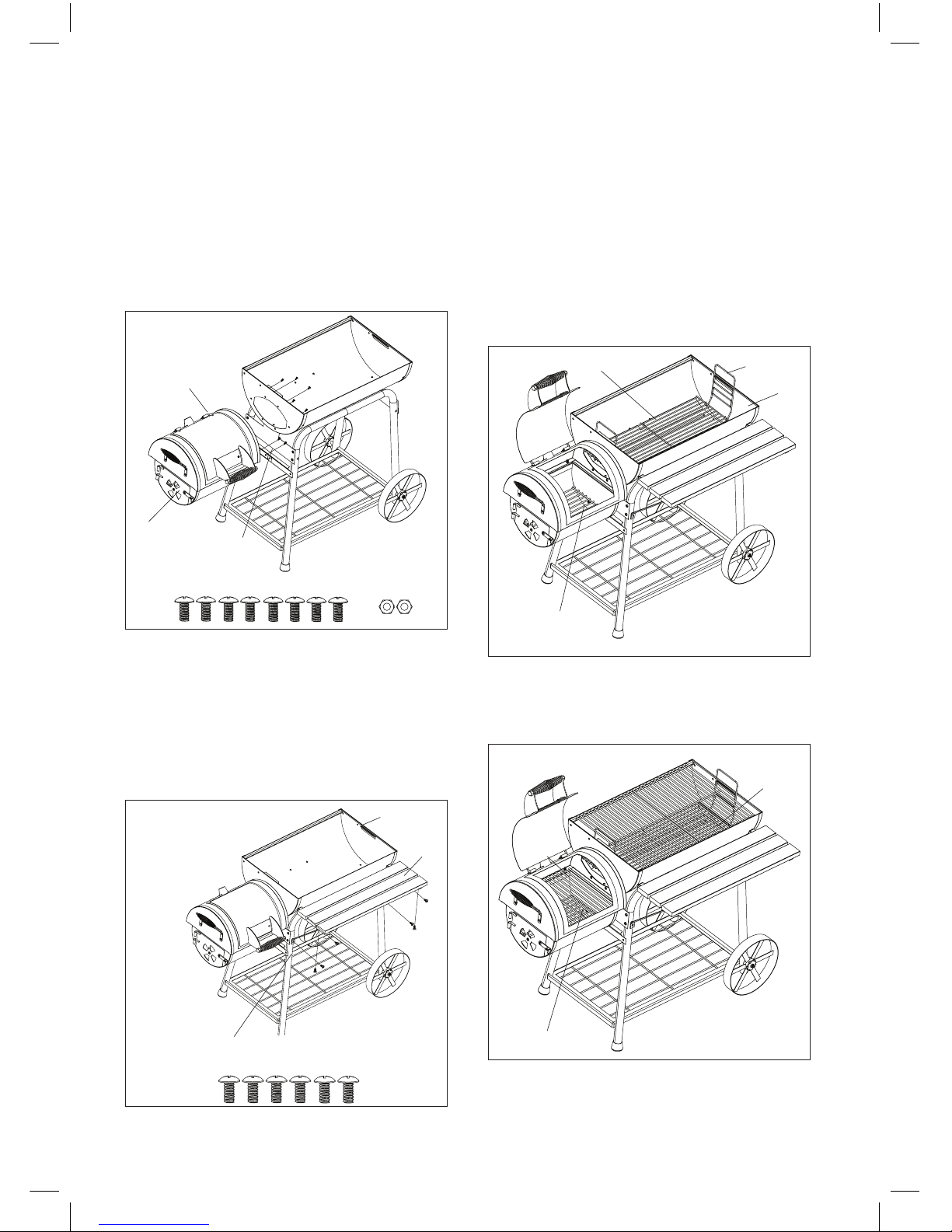

16. Befestigen Sie die kleine Brennkammer
(24 + 31) am Unterteil (12) der großen
Brennkammer mit sechs Schrauben
M6 x 15 mm, sowie am Halteblech
für die kleine Brennkammer (23) mit
zwei Schrauben M6 x 15 mm und zwei
Muttern M6.
23
31
24
17. Befestigen Sie die Haltebleche (14) für
die Frontablage am linken und rechten
vorderen Standbein (20+22). Befestigen
Sie die Frontablage (13) am Unterteil
der großen Brennkammer (12) und an
den Halteblechen (14). Verwenden Sie
hierzu sechs Schrauben M6 x 15 mm.
13
12
18. Hängen Sie das Ascheblech (11) an
den Längsseiten des Kohlerosts (10)
ein. Hängen Sie die Einstellhaken (9)
an den Kohlerost und setzen Sie die
gesamte Vorrichtung in gewünschter
Höhe auf die Stützen in das
Unterteil (12) der großen Brennkammer.
Legen Sie den kleinen Kohlerost (28)
in die kleine Brennkammer.
12
28
9
10
19. Legen Sie jeweils zwei Grillroste
(8 + 29) in die große und kleine
Brennkammer.
29
8
14
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 12 18/11/15 3:35 PM
13
k

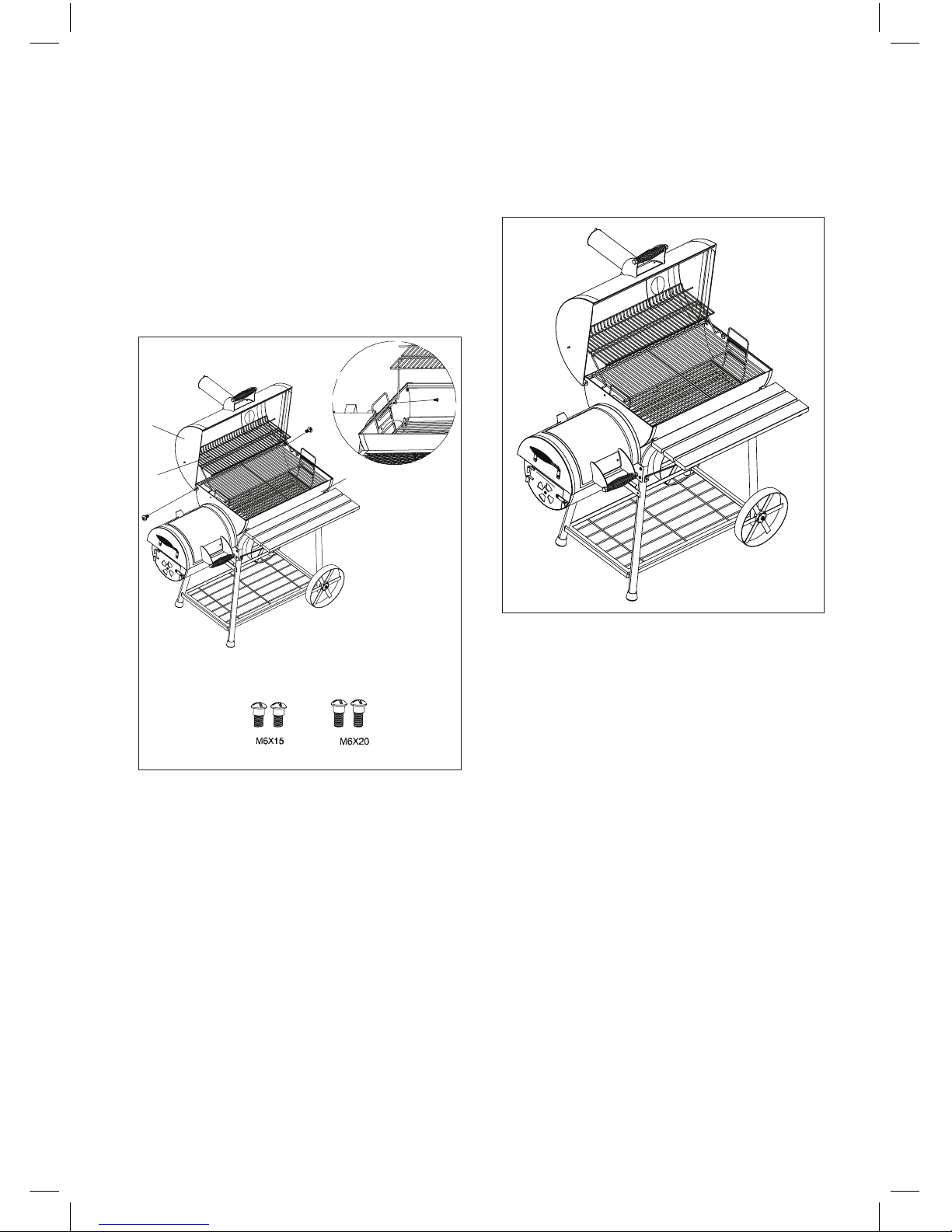

20. Befestigen Sie das Oberteil (6) der
großen Brennkammer am Unterteil (12)
mit zwei Passschrauben M6 x 20 mm.
Hängen Sie das Warmhaltegitter (7)
an das Oberteil (6) und befestigen Sie
es mit zwei Passschrauben
M6 x 15 mm an den Seiten des
Unterteils (12).
6
12
7
21. Der Grill ist fertig montiert.
Wichtig:
Alle Schrauben müssen
fest angezogen sein.
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 13 18/11/15 3:35 PM
14
k
Grill aufstellen
Achtung Beschädigungsgefahr!
Während des Gebrauchs
können sich die
Verschraubungen allmählich
lockern und die Stabilität des
Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrauben
vor jedem Gebrauch. Ziehen Sie ggf.
alle Schrauben noch einmal nach, um
einen festen Stand zu gewährleisten.
• Stellen Sie den Grill vor dem Gebrauch
auf einem ebenen, festen Untergrund
im Freien auf.
Vor dem Grillen
Gefahr Verbrennungsgefahr!
Der Grill, die sich darin befindliche
Kohle und das Grillgut werden
während des Betriebs sehr heiß,
so dass jeder Kontakt damit
zu schwersten Verbrennungen
führen kann.
– Halten Sie die Holzkohle in der kleinen
Brennkammer ausreichend von der
Luftklappe entfernt, so dass keine
Glut oder heiße Holzkohle aus der
Brennkammer fallen kann.
Gefahr Gesundheitsgefahr!
Verwenden Sie keine Holzkohle,
die mit Anzündflüssigkeiten
vorbehandelt wurde. Nur
hochwertige reine Holzkohle
oder eine Mischung aus
Holzkohle und Holz verwenden.
Achtung Beschädigungsgefahr!
Um die Lebensdauer des
Grills zu verlängern, sollte
darauf geachtet werden, dass
die heißen Kohlen und das
brennende Holz nicht direkt die
Wände des Grills berühren.
– Reiben oder kratzen Sie während
des Heizens bei der Erstbehandlung
niemals am Außengehäuse des heißen
Grills.
• Vor dem ersten Gebrauch muss
der Grill eingeölt werden und
anschließend für mindestens
3 Stunden durchglühen, um das
Gehäuse vor starkem Rostbefall zu
schützen und Produktionsreste zu
verbrennen.
Wichtig: Der Grill sollte immer in
eingeöltem Zustand und abgedeckt
aufbewahrt werden.
• Waschen Sie die Grillroste mit
warmem Spülwasser ab. Anschließend
mit klarem Wasser nachspülen und
abtrocknen.
• Reiben Sie die Außenflächen des Grills
mit Pflanzenöl ein oder verwenden Sie
ein Pflanzenöl zum Einsprühen. Die
Kohleroste und das Ascheblech nicht
mit Pflanzenöl behandeln.
• Eine Blechdose muss zu jeder Zeit
unter der Fettablauföffnung platziert
werden. Setzen Sie eine leere offene
Blechdose (z. B. eine Suppendose) in
den Fettdosenhalter (34).
• Beachten Sie die Instruktionen zum
Anzünden. Sie können Holzkohle oder
Holz verwenden.
• Starten Sie mit ca. 2 kg Holzkohle. Diese
Menge sollte für eine Erstbehandlung
zum Durchglühen ausreichend sein.
P140038_TEPRO_BILOXI_GrillSmoker_1087_20151118.indb 14 18/11/15 3:35 PM
Loading...
