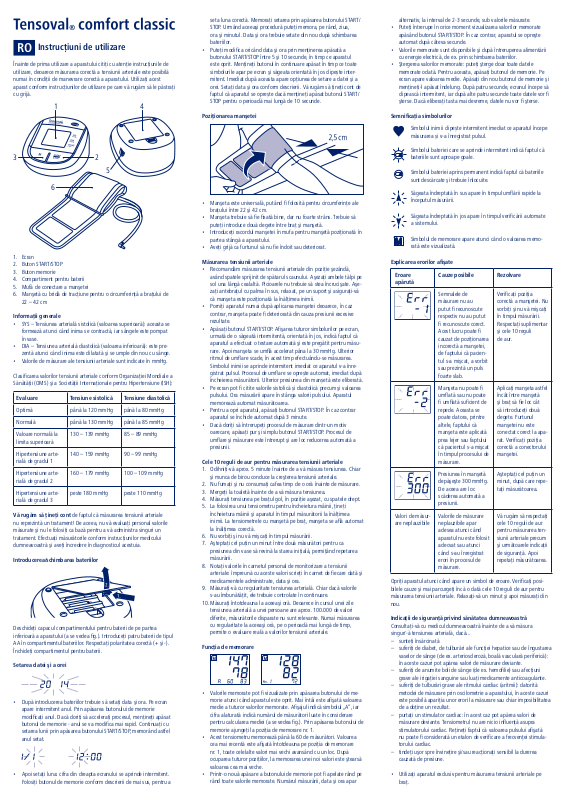

Page 1
Instrucţiuni de utilizare
RO
Înainte de prima utilizare a aparatului citiţi cu atenţie instrucţiunile de
utilizare, deoarece măsurarea corectă a tensiunii arteriale este posibilă
numai în condiţii de manevrare corectă a aparatului. Utilizaţi acest
aparat conform instrucţiunilor de utilizare pe care vă rugăm să le păstraţi
cu grijă.
1
4
23
5
6
1. Ecran
2. Buton START/STOP
3. Buton memorie
4. Compartiment pentru baterii
5. Mufă de conectare a manşetei
6. Manşetă cu bridă de tracţiune pentru o circumferinţă a braţului de
22 – 42 cm
Informaţii generale
• SYS – Tensiunea arterială sistolică (valoarea superioară): aceasta se
formează atunci când inima se contractă, iar sângele este pompat
în vase.
• DIA – Tensiunea arterială diastolică (valoarea inferioară): este prezentă atunci când inima este dilatată şi se umple din nou cu sânge.
• Valorile de măsurare ale tensiunii arteriale sunt indicate în mmHg.
Clasificarea valorilor tensiunii arteriale conform Organizaţiei Mondiale a
Sănătăţii (OMS) şi a Societăţii Internaţionale pentru Hipertensiune (ISH):
Evaluare Tensiune sistolică Tensiune diastolică
Optimă până la 120 mmHg până la 80 mmHg
Normală până la 130 mmHg până la 85 mmHg
Valoare normală la
limita superioară
Hipertensiune arterială de gradul 1
Hipertensiune arterială de gradul 2
Hipertensiune arterială de gradul 3
Vă rugăm să ţineţi cont de faptul că măsurarea tensiunii arteriale
nu reprezintă un tratament! De aceea, nu vă evaluaţi personal valorile
măsurate şi nu le folosiţi ca bază pentru a vă administra singuri un
tratament. Efectuaţi măsurătorile conform instrucţiunilor medicului
dumneavoastră şi aveţi încredere în diagnosticul acestuia.
Introducerea/schimbarea bateriilor
Deschideţi capacul compartimentului pentru baterii de pe partea
inferioară a aparatului (a se vedea fig.). Introduceţi patru baterii de tipul
AA în compartimentul bateriilor. Respectaţi polaritatea corectă (+şi-).
Închideţi compartimentul pentru baterii.
Setarea datei şi a orei
• După introducerea bateriilor trebuie să setaţi data şi ora. Pe ecran
apare intermitent anul. Prin apăsarea butonului de memorie
modificaţi anul. Dacă doriţi să acceleraţi procesul, menţineţi apăsat
butonul de memorie - anul se va modifica mai rapid. Continuaţi cu
setarea lunii prin apăsarea butonului START/STOP, memorând astfel
anul setat.
• Apoi setaţi luna: cifra din dreapta ecranului se aprinde intermitent.
Folosiţi butonul de memorie conform descrierii de mai sus, pentru a
130 – 139 mmHg 85 – 89 mmHg
140 – 159 mmHg 90 – 99 mmHg
160 – 179 mmHg 100 – 109 mmHg
peste 180 mmHg peste 110 mmHg
seta luna corectă. Memoraţi setarea prin apăsarea butonului START/
STOP. Urmând aceeaşi procedură puteţi memora, pe rând, ziua,
ora şi minutul. Data şi ora trebuie setate din nou după schimbarea
bateriilor.
• Puteţi modifica oricând data şi ora prin menţinerea apăsată a
butonului START/STOP între 5 şi 10 secunde, în timp ce aparatul
este oprit. Menţineţi butonul în continuare apăsat în timp ce toate
simbolurile apar pe ecran şi săgeata orientată în jos clipește intermitent. Imediat după aceasta apare opţiunea de setare a datei şi a
orei. Setaţi data şi ora conform descrierii. Vă rugăm să ţineţi cont de
faptul că aparatul se oprește dacă menţineţi apăsat butonul START/
STOP pentru o perioadă mai lungă de 10 secunde.
Poziţionarea manşetei
• Manşeta este universală, putând fi folosită pentru circumferinţe ale
braţului între 22 şi 42 cm.
• Manşeta trebuie să fie fixată bine, dar nu foarte strâns. Trebuie să
puteţi introduce două degete între braţ şi manşetă.
• Introduceţi racordul manşetei în mufa pentru manşetă poziționată în
partea stângă a aparatului.
• Aveţi grijă ca furtunul să nu fie îndoit sau deteriorat.
Măsurarea tensiunii arteriale
• Recomandăm măsurarea tensiunii arteriale din poziţie şezândă,
având spatele sprijinit de spătarul scaunului. Aşezaţi ambele tălpi pe
sol una lângă cealaltă. Picioarele nu trebuie să stea încrucişate. Aşezaţi antebraţul cu palma în sus, relaxat, pe un suport şi asiguraţi-vă
că manşeta este poziţionată la înălţimea inimii.
• Porniţi aparatul numai după aplicarea manşetei deoarece, în caz
contrar, manşeta poate fi deteriorată din cauza presiunii excesive
rezultate.
• Apăsaţi butonul START/STOP. Afişarea tuturor simbolurilor pe ecran,
urmată de o săgeată intermitentă, orientată în jos, indică faptul că
aparatul a efectuat o testare automată şi este pregătit pentru măsurare. Apoi manşeta se umflă accelerat pâna la 30 mmHg. Ulterior
ritmul de umflare scade, în acest timp efectuându-se măsurarea.
Simbolul inimii se aprinde intermitent imediat ce aparatul v-a înregistrat pulsul. Procesul de umflare se oprește automat, imediat după
încheierea măsurătorii. Ulterior presiunea din manșetă este eliberată.
• Pe ecran pot fi citite valorile sistolică și diastolică precum şi valoarea
pulsului. Ora măsurării apare în stânga valorii pulsului. Aparatul
memorează automat măsurătoarea.
• Pentru a opri aparatul, apăsaţi butonul START/STOP. În caz contrar
aparatul se închide automat după 3 minute.
• Dacă doriţi să întrerupeţi procesul de măsurare dintr-un motiv
oarecare, apăsaţi pur şi simplu butonul START/STOP. Procesul de
umflare şi măsurare este întrerupt şi are loc reducerea automată a
presiunii.
Cele 10 reguli de aur pentru măsurarea tensiunii arteriale
1. Odihniţi-vă aprox. 5 minute înainte de a vă măsura tensiunea. Chiar
şi munca de birou conduce la creşterea tensiunii arteriale.
2. Nu fumaţi şi nu consumaţi cafea timp de o oră înainte de măsurare.
3. Mergeţi la toaletă înainte de a vă măsura tensiunea.
4. Măsuraţi tensiunea pe braţul gol, în poziţie aşezat, cu spatele drept.
5. La folosirea unui tensiometru pentru încheietura mâinii, ţineţi
încheietura mâinii şi aparatul în timpul măsurătorii la înălţimea
inimii. La tensiometrele cu manşetă pe braţ, manşeta se află automat
la înălţimea corectă.
6. Nu vorbiţi şi nu vă mişcaţi în timpul măsurării.
7. Aşteptaţi cel puţin un minut între două măsurători pentru ca
presiunea din vase să revină la starea iniţială, permiţând repetarea
măsurării.
8. Notaţi valorile în carnetul personal de monitorizare a tensiunii
arteriale: împreună cu aceste valori scrieţi în carnet de fiecare dată şi
medicamentele administrate, data şi ora.
9. Măsuraţi-vă cu regularitate tensiunea arterială. Chiar dacă valorile
s-au îmbunătăţit, ele trebuie controlate în continuare.
10. Măsuraţi întotdeauna la aceeaşi oră. Deoarece în cursul unei zile
tensiunea arterială a unei persoane are aprox. 100.000 de valori
diferite, măsurătorile disparate nu sunt relevante. Numai măsurarea
cu regularitate la aceeaşi oră, pe o perioadă mai lungă de timp,
permite o evaluare reală a valorilor tensiunii arteriale.
Funcţia de memorare
• Valorile memorate pot fi vizualizate prin apăsarea butonului de memorie atunci când aparatul este oprit. Mai întâi este afişată valoarea
medie a tuturor valorilor memorate. Afişajul indică simbolul „A”, iar
cifra alaturată indică numărul de măsurători luate în considerare
pentru calcularea mediei (a se vedea fig.). Prin apăsarea butonului de
memorie ajungeţi la poziţia de memorare nr. 1.
• Acest tensiometru memorează până la 60 de măsurători. Valoarea
cea mai recentă este afişată întotdeauna pe poziţia de memorare
nr. 1, toate celelalte valori mai vechi avansând cu un loc. După
ocuparea tuturor poziţiilor, la memorarea unei noi valori este ştearsă
valoarea cea mai veche.
• Printr-o nouă apăsare a butonului de memorie pot fi apelate rând pe
rând toate valorile memorate. Numărul măsurării, data şi ora apar
alternativ, la interval de 2-3 secunde, sub valorile măsurate.
• Puteţi întrerupe în orice moment vizualizarea valorilor memorate
apăsând butonul START/STOP. În caz contrar, aparatul se opreşte
automat după câteva secunde.
• Valorile memorate sunt disponibile şi după întreruperea alimentării
cu energie electrică, de ex. prin schimbarea bateriilor.
• Ştergerea valorilor memorate: puteţi şterge doar toate datele
memorate odată. Pentru aceasta, apăsaţi butonul de memorie. Pe
ecran apare valoarea medie. Apăsaţi din nou butonul de memorie şi
menţineţi-l apăsat îndelung. După patru secunde, ecranul începe să
clipească intermitent, iar după alte patru secunde toate datele vor fi
şterse. Dacă eliberaţi tasta mai devreme, datele nu vor fi şterse.
Semnificaţia simbolurilor
Simbolul inimii clipește intermitent imediat ce aparatul începe
măsurarea și v-a înregistrat pulsul.
Simbolul bateriei care se aprinde intermitent indică faptul că
bateriile sunt aproape goale.
Simbolul bateriei aprins permanent indică faptul că bateriile
sunt descărcate şi trebuie înlocuite.
Săgeata îndreptată în sus apare în timpul umflării rapide la
începutul măsurării.
Săgeata îndreptată în jos apare în timpul verificării automate
a sistemului.
Simbolul de memorare apare atunci când o valoarea memorată este vizualizată.
Explicarea erorilor afişate
Eroare
apărută
Valori de măsurare neplauzibile
Opriţi aparatul atunci când apare un simbol de eroare. Verificaţi posibilele cauze şi mai parcurgeţi încă o dată cele 10 reguli de aur pentru
măsurarea tensiunii arteriale. Relaxaţi-vă un minut şi apoi măsuraţi din
nou.
Indicaţii de siguranţă privind sănătatea dumneavoastră
Consultaţi-vă cu medicul dumneavoastră înainte de a vă măsura
singur/-ă tensiunea arterială, dacă...
– sunteţi însărcinată
– suferiţi de diabet, de tulburări ale funcţiei hepatice sau de îngustarea
vaselor de sânge (de ex. arterioscleroză, boală vasculară periferică):
în aceste cazuri pot apărea valori de măsurare deviante.
– suferiţi de anumite boli de sânge (de ex. hemofilie) sau afecţiuni
grave ale irigaţiei sanguine sau luaţi medicamente anticoagulante.
– suferiţi de tulburări grave ale ritmului cardiac (aritmii): datorită
metodei de măsurare prin oscilometrie a aparatului, în aceste cazuri
este posibilă apariţia unor erori la măsurare sau chiar imposibilitatea
de a obţine un rezultat.
– purtaţi un stimulator cardiac: în acest caz pot apărea valori de
măsurare deviante. Tensiometrul nu are nicio influenţă asupra
stimulatorului cardiac. Reţineţi faptul că valoarea pulsului afişată
nu poate fi considerată un etalon de verificare a frecvenţei stimulatorului cardiac.
– tindeţi uşor spre învineţire şi/sau reacţionaţi sensibil la durerea
cauzată de presiune.
• Utilizaţi aparatul exclusiv pentru măsurarea tensiunii arteriale pe
braţ.
Cauze posibile Rezolvare
Semnalele de
măsurare nu au
putut fi recunoscute
respectiv nu au putut
fi recunoscute corect.
Acest lucru poate fi
cauzat de poziţionarea
incorectă a manşetei,
de faptului că pacientul s-a mişcat, a vorbit
sau prezintă un puls
foarte slab.
Manşeta nu poate fi
umflată sau nu poate
fi umflată suficient de
repede. Aceasta se
poate datora, printre
altele, faptului că
manşeta este aplicată
prea lejer sau faptului
că pacientul s-a mişcat
în timpul procesului de
măsurare.
Presiunea în manşetă
depăşeşte 300 mmHg.
De aceea are loc
scăderea automată a
presiunii.
Valorile de măsurare
neplauzibile apar
adesea atunci când
aparatul nu este folosit
adecvat sau atunci
când s-au înregistrat
erori în procesul de
măsurare.
Verificaţi poziţia
corectă a manşetei. Nu
vorbiţi şi nu vă mişcaţi
în timpul măsurării.
Respectaţi suplimentar
şi cele 10 reguli
de aur.
Aplicaţi manşeta astfel
încât între manşetă
şi braţ să fie loc cât
să introduceţi două
degete. Furtunul
manşetei nu este
conectat corect la aparat. Verificaţi poziţia
corectă a conectorului
manşetei.
Aşteptaţi cel puţin un
minut, după care repetaţi măsurătoarea.
Vă rugăm să respectaţi
cele 10 reguli de aur
pentru măsurarea tensiunii arteriale precum
şi următoarele indicaţii
de siguranţă. Apoi
repetaţi măsurătoarea.
Page 2
• Nu măsuraţi tensiunea arterială după baie sau după practicarea
unui sport.
• Nu lăsaţi niciodată aparatul nesupravegheat în prezenţa copiilor sau
a persoanelor care nu au capacitatea de a-l utiliza singure. Există
pericolul unei strangulări prin înfăşurarea cu furtunul manşetei. De
asemenea prin înghiţirea pieselor mici, care s-au desprins de pe
aparat, se poate declanşa o criză de asfixiere.
• Nu efectuaţi în niciun caz măsurări ale tensiunii arteriale la bebeluşi
şi copii mici.
• Nu aplicaţi manşeta pe o rană, deoarece starea acesteia se poate
agrava.
• Dacă a fost efectuată o amputare a sânului, nu efectuaţi măsurarea
la braţul jumătăţii respective a corpului.
• Vă rugăm reţineţi că presiunea generată prin umflarea manşetei
poate duce la o tulburare provizorie a aparatelor medicale folosite
simultan la acelaşi braţ.
• La pacienţii cărora li se administrează tratament medicamentos
intravenos în braţ, măsurarea tensiunii arteriale la respectivul braţ
poate produce leziuni. Vă rugăm să nu folosiţi niciodată manşeta la
braţul la care se aplică aceste condiţii.
• Atunci când efectuaţi măsurarea la o altă persoană, aveţi grijă ca
utilizarea tensiometrului să nu afecteze mult timp circulaţia sângelui.
Indicaţii de siguranţă privind aparatul
• Acest tensiometru nu este rezistent la apă!
• Acest tensiometru conține componente electronice de înaltă calitate
și precizie. Protejaţi aparatul de şocuri, lovituri sau vibraţii puternice
şi nu îl lăsaţi să cadă pe pardoseală.
• Nu îndoiţi şi nu presaţi excesiv manşeta şi furtunul.
• Nu deschideţi niciodată aparatul. Este interzisă modificarea, demontarea sau repararea aparatului de către utilizator. Reparaţiile trebuie
efectuate doar de către specialişti autorizaţi.
• Nu umflaţi niciodată manşeta dacă aceasta nu a fost aplicată corect
pe braţ.
• Utilizaţi aparatul doar cu manşeta lui. În caz contrar aparatul poate fi
deteriorat interior sau exterior.
• Furtunul manşetei trebuie să fie scos din aparat doar prin tragerea de
conectorul negru. Nu trageţi niciodată de furtun!
• Nu expuneţi aparatul la temperaturi extreme, umiditate, praf sau
radiaţii directe ale soarelui, deoarece acestea pot determina erori de
funcţionare.
• Curăţaţi aparatul doar cu o lavetă moale, umedă. Nu utilizaţi
detergenţi sau solvenţi.
• Manşeta poate fi curăţată cu grijă cu o lavetă uşor umezită în apă cu
săpun. Nu scufundaţi complet manşeta în apă.
Baterii
• Recomandăm utilizarea bateriilor de calitate superioară, deoarece
alte baterii sau acumulatori pot reduce performanţele de măsurare
ale aparatului. Nu combinaţi niciodată baterii noi cu baterii vechi sau
baterii de la producători diferiţi.
• Atunci când simbolul bateriei se aprinde permanent, bateriile sunt
descărcate şi trebuie înlocuite.
• Îndepărtaţi bateriile din aparat atunci când acesta nu este utilizat
pentru mai mult timp.
Eliminarea
• Pentru a proteja mediul înconjurător, bateriile uzate nu se vor arunca
împreună cu deşeurile menajere. Vă rugăm să respectaţi normele de
reciclare valabile sau să utilizaţi recipientele publice de colectare.
• Acest produs se află sub incidenţa Directivei Europene 2002/96/CE
resp. 2012/19/CE privind echipamentele electrice şi electronice
uzate şi este marcat corespunzător. Nu aruncaţi niciodată aparatele
electronice împreună cu gunoiul menajer. Vă rugăm să vă informaţi
cu privire la dispoziţiile locale referitoare la eliminarea corectă a
produselor electrice şi electronice. Eliminarea corectă serveşte la
protecţia mediului înconjurător şi a sănătăţii.
Simboluri
Respectaţi instrucţiunile de utilizare
Reţineţi
Protecţie împotriva electrocutării (tip BF)
Indicaţie de eliminare
Date tehnice
Procedeu de măsurare: oscilometric
Domeniu de afişare: 0 – 300 mmHg
Domeniu de măsurare: valoare sistolică (SYS): 50–250mmHg,
Precizia tehnică de măsurare: presiune în manşetă: + / –3mmHg,
valoare diastolică (DIA): 40 – 180 mmHg
Puls: 40–160bătăi/minut
Afişarea valorilor în afara domeniului de
măsurare nu poate fi garantată.
pulsul: +/– 5% din frecvenţa afişată a
pulsului
Precizia clinică de măsurare: corespunde cerinţelor EN1060 Partea 3
Alimentarea cu energie: 4 x 1,5 V baterii alcaline-mangan-
mignon (AA/LR06)- sau opţional adaptor
HARTMANN pentru priză
Capacitatea bateriilor: >1000 măsurători
Protecţie împotriva electrocutării:
Protecţie împotriva pătrunderii
apei sau a materialelor solide:
aparat medical electronic cu sursă de alimentare internă (la utilizarea bateriilor).
Partea aplicată: tip BF
IP20 (fără protecţie la umiditate)
Tip de funcţionare: funcţionare de durată
Oprire automată: la 3 minute după încheierea măsurătorii
Manşeta: manşetă universală cu bridă de tracţiune,
22–42cm
Valvă de eliminare a presiunii: valvă lineară cu control electronic
Capacitate de memorare: 60 de măsurători şi valoarea medie
Condiţii de funcţionare: temperatură ambientală: +10°C până
Condiţii de depozitare/
transport:
la +40°C
umiditatea relativă a aerului: 15–85%
temperatură ambientală: –20°C până
la +50 °C
umiditatea relativă a aerului: 15–85%
Număr de serie: în compartimentul pentru baterii
0 1 2 3
Cerinţe legale şi directive
Tensoval comfort classic corespunde normelor europene având la bază
Directiva privind produsele medicale 93/42/CEE şi poartă marcajul CE.
Aparatul corespunde printre altele prevederilor normei europene
EN 1060: Tensiometre non-invazive – Partea 1: Cerinţe generale şi Partea
a 3-a: Cerinţe suplimentare pentru sisteme electromecanice de măsurare
a tensiunii arteriale.
Verificarea clinică a preciziei de măsurare a fost efectuată conform
EN 1060-4. Cerinţele protocolului de verificare ANSI/AAMI SP10-1992
sunt de asemenea îndeplinite.
Aparatele portabile şi mobile de înaltă frecvenţă şi de comunicare
precum telefonul şi telefonul mobil pot afecta funcţionarea aparatelor
medicale electronice şi de aceea trebuie păstrate la o distanţă de 3 m
de tensiometru. În conformitate cu norma EN 60601-1-2 pot fi solicitate
informaţii suplimentare de la HARTMANN.
Dincolo de cerinţele legale, aparatul a fost validat de ESH (Societatea
Europeană de Hipertensiune) pe baza protocolului ESH-IP2.
Indicaţii pentru controlul metrologic
Recomandăm efectuarea unei verificări metrologice la interval de 2 ani
pentru aparatele care sunt utilizate profesional, de exemplu în farmacii,
cabinete medicale sau clinici. Vă rugăm reţineţi de asemenea prevederile
naţionale stabilite de legiuitor, cum ar fi Ordonanţa Operatorilor produselor medicale pentru Germania. Controlul metrologic poate fi efectuat
contra cost de către autorităţile competente sau de către centrele de
service autorizat.
Indicaţii pentru modul de calibrare
Pentru a ajunge în modul de calibrare, trebuie să îndepărtaţi bateriile.
Menţineţi apăsat butonul START/STOP şi introduceţi din nou bateriile.
Eliberaţi butonul după câteva secunde şi după scurt timp vor apărea
pe ecran doi de zero suprapuşi. Instrucţiunile de verificare în vederea
controlul metrologic pot fi puse la dispoziţia autorităţilor competente şi
centrelor de service autorizat, la cerere, de către HARTMANN.
Date de contact pentru Serviciul Clenţi
SC PAUL HARTMANN SRL
Str. Arany Janos nr. 46
540 045 Târgu Mureş
0265/210 928
Condiţii de garanţie
Pentru acest tensiometru de calitate superioară se acordă garanţie
timp de 3 ani de la data achiziţiei, în conformitate cu condiţiile de mai
jos. Solicitările de reparaţie/ înlocuire pot fi făcute numai în perioada
de garanţie. Data achiziţiei trebuie demonstrată pe baza bonului de
cumpărare. În perioada de garanţie, firma HARTMANN înlocuieşte
gratuit toate componentele care prezintă defecţiuni de material sau
de fabricaţie sau repară aparatul. Aceasta nu determină prelungirea
perioadei de garanţie.
Daunele intervenite prin manevrarea necorespunzătoare sau prin
intervenţii neautorizate nu sunt acoperite de garanţie. Sunt excluse de
la garanţie accesoriile supuse uzurii (baterii, manşete etc.). Cererile de
garanţie sunt limitate la valoarea produsului; despăgubirile pentru daunele consecutive sunt excluse. În cazul unei cereri de garanţie vă rugăm
să returnaţi aparatul împreună cu manşeta şi dovada achiziţionării direct
sau prin reprezentantul comercial la departamentul de relaţii cu clienţii
din ţara dumneavoastră.
SC PAUL HARTMANN SRL
Str. Arany Janos nr. 46
540 045 Târgu Mureş
0265/210 928
Data revizuirii textului: 2014-06
900 251/0 - 900 252/0 - 900 253/0 - (0814)
Loading...
