USER GUIDE - CHRONOGRAPH SERIES
INSTRUCTION MANUAL FOR MIYOTA WATCH MOVEMENT
CALIBER NO. 0S90
CHRONOGRAPH FUNCTION: CENTER SECOND HAND CHRONOGRAPH 1/100 sec.
Timing up to 59 minutes 59 seconds 99
BATTERY: SR927W
MIYOTA
UNIVERSAL MASTERPIECE BORN IN JAPAN
MADE IN JAPAN
METAL MOVEMENT
USER GUIDE FOR THE CHRONOGRAPH SERIES
A) DISPLAYS AND BUTTONS
B) SETTING THE TIME
C) SETTING THE DATE
D) USING THE CHRONOGRAPH
E) CHRONOGRAPH RESET (INCL. AFTER REPLACING BATTERY)

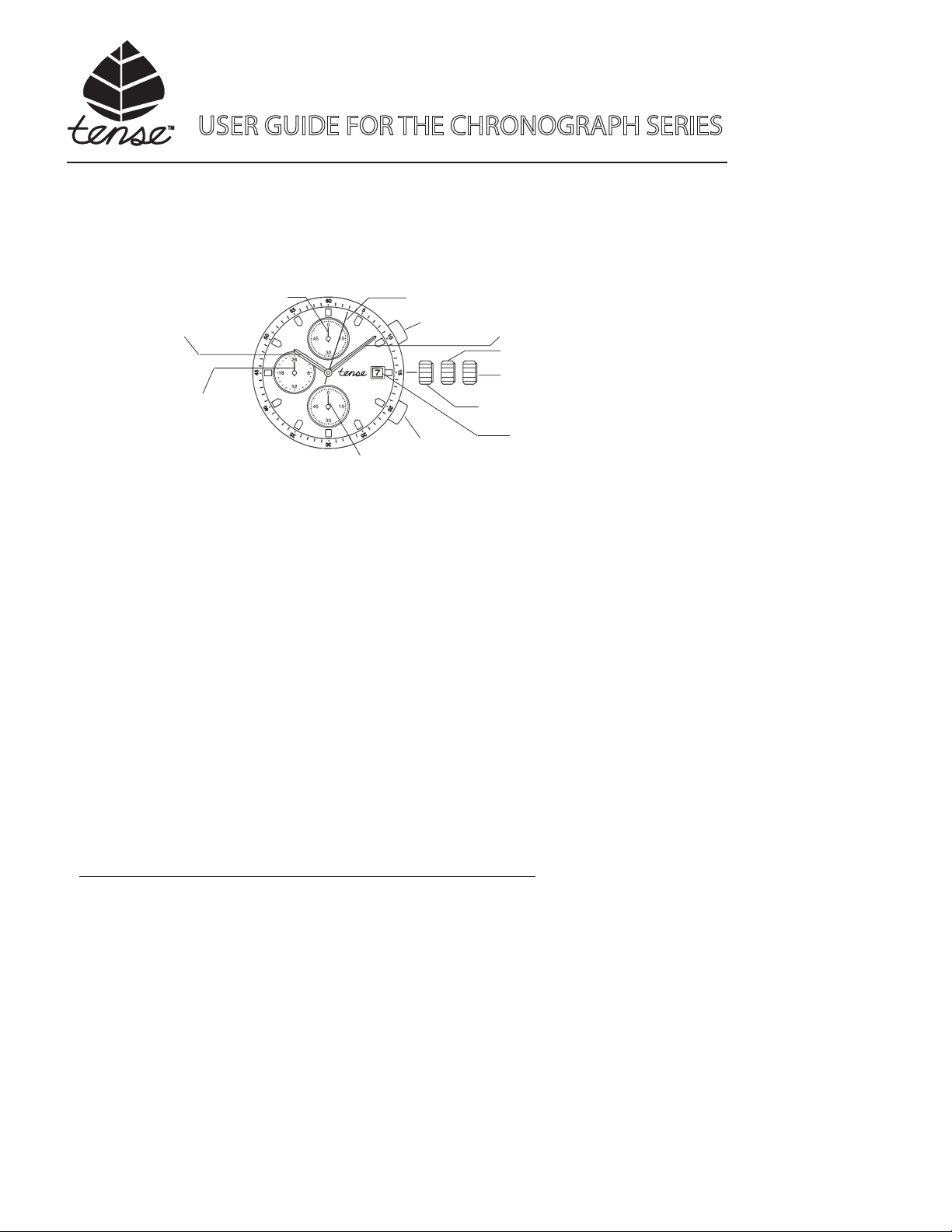

A) DISPLAYS AND BUTTONS
Chronograph second hand
(Chronograph minute hand)
Hour hand
Chronograph
1/100 second hand
Button A
Minute hand
1st position
2nd position
24 hour hand
Button B
Small Second hand
(Chronograph second hand)
B) SETTING THE TIME
1. Pull the crown out to the 2nd position.
2. Turn the crown to set hour and minute hands.
3. When the crown is pushed back to the normal position, small second hand begins to run.
C) SETTING THE DATE
1. Pull the crown out to the 1st position.
2. Turn the crown counter-clockwise to set the date.
*If the date is set between the hours of around 9:00 PM and 1:00 AM, the date may not change on the
following day.
3. After the date has been set, push the crown back to the normal position.
D) USING THE CHRONOGRAPH
The chronograph is able to measure and display time in 1/100 second united up to maximum of 59
minutes 59 seconds 99.
<The chronograph 1/100 second hand>
• The chronograph 1/100 second hand moves for 61 seconds after measurment is started, after which
time it will stop at 0 position. After that time, it then changes to demonstration operation, making one
revolution every minute.
＜To start the chronograph ＞
• Press button A.
• The small second hand will advance to the zero position at the same time the chronograph starts, and
then begin to run as the chronograph second hand.
Passed at 1 minute and 1 second after the chronograph has been started:
• The chronograph second hand will change over to running as the chronograph minute hand.
Normal crown position
Calendar
＜To stop the chronograph ＞
• Press button A.
• When the measured time is less than 61 seconds, the chronograph minute, second and 1/100 second
hands will stop at the measured time.
• When the measured time is over 61 seconds, the chronograph minute and second hands will stop at
measured time. The chronograph 1/100 second hand will remain stopped at the zero position. Read the
seconds and minutes from the chronograph at this time.
Next, press button A again to advance the chronograph 1/100 second hand to the measured time.
Read the time in 1/100 seconds from the chronograph at this time.
＜To reset the chronograph ＞
• Press button B.
• The chronograph second hand will change over to running as the second hand for current time.
The other chronograph hands are returned to the zero position.
STANDARD MEASUREMENT
Chronograph
minutes and
seconds are
read here
When the measured time is less than 61 seconds
START
"A " "A "
STOP
When the measured time
is over 61 seconds
*Read in
chronograph
1/100 seconds
RESET
"B" "A"
ACCUMULATED ELAPSED TIME MEASUREMENT
When the measured time is less than 61 seconds
START
"A " "A "
Chronograph
minutes and
seconds are read
here
STOP
When the measured time
is over 61 seconds
Can be operated repeatedly
*Read in
chronograph
1/100 seconds
"A" "A"
RESTART
STOP
"A" "B"
RESET
E) CHRONOGRAPH RESET (INCL. AFTER REPLACING BATTERY)
This procedure should be performed when the chronograph 1/100 second hand and the chronograph
second hand do not return to zero position after the chronograph has been reset, and including after the
battery has been replaced.
1. Pull the crown out to the 2nd position.
2. Press button "A" to set the chronograph 1/100 second hand to zero position.
3. Press button "B" to set the chronograph second hand at 6 o’clock to zero position. The chronograph
hands can be advanced rapidly by continuously pressing button “A” or “B”
4. Once the hands have been zeroed, return the crown to the normal position.
* Do not push the crown to the normal position while the chronograph 1/100 second hand and the
chronograph second hand return to zero position. Each hands stop on the way when crown are returned
to the normal position and these positions are recognized as zero position.
MODE D'EMPLOI DU MOUVEMENT DE MONTRE MIYOTA
CALIBRE : NO. 0S90
FONCTION DE CHRONOGRAPHE : Chronomètre avec trotteuse au centre 1/100(seconde
comme unité)/Chronométrage jusqu'à 59 minutes 59 secondes 99.
PILE : SR927W
MIYOTA
UNIVERSAL MASTERPIECE BORN IN JAPAN
MADE IN JAPAN
METAL MOVEMENT
Mode D’emploi De La Montre Tense
A) INDICATIONS ET BOUTONS
B) RÉGLAGE DE L'HEURE
C) RÉGLAGE DE LA DATE
D) UTILISATION DU CHRONOGRAPHE
E) RÉINITIALISATION DU CHRONOGRAPHE (PAR EX. APRÈS LE REMPLACEMENT DE LA PILE)

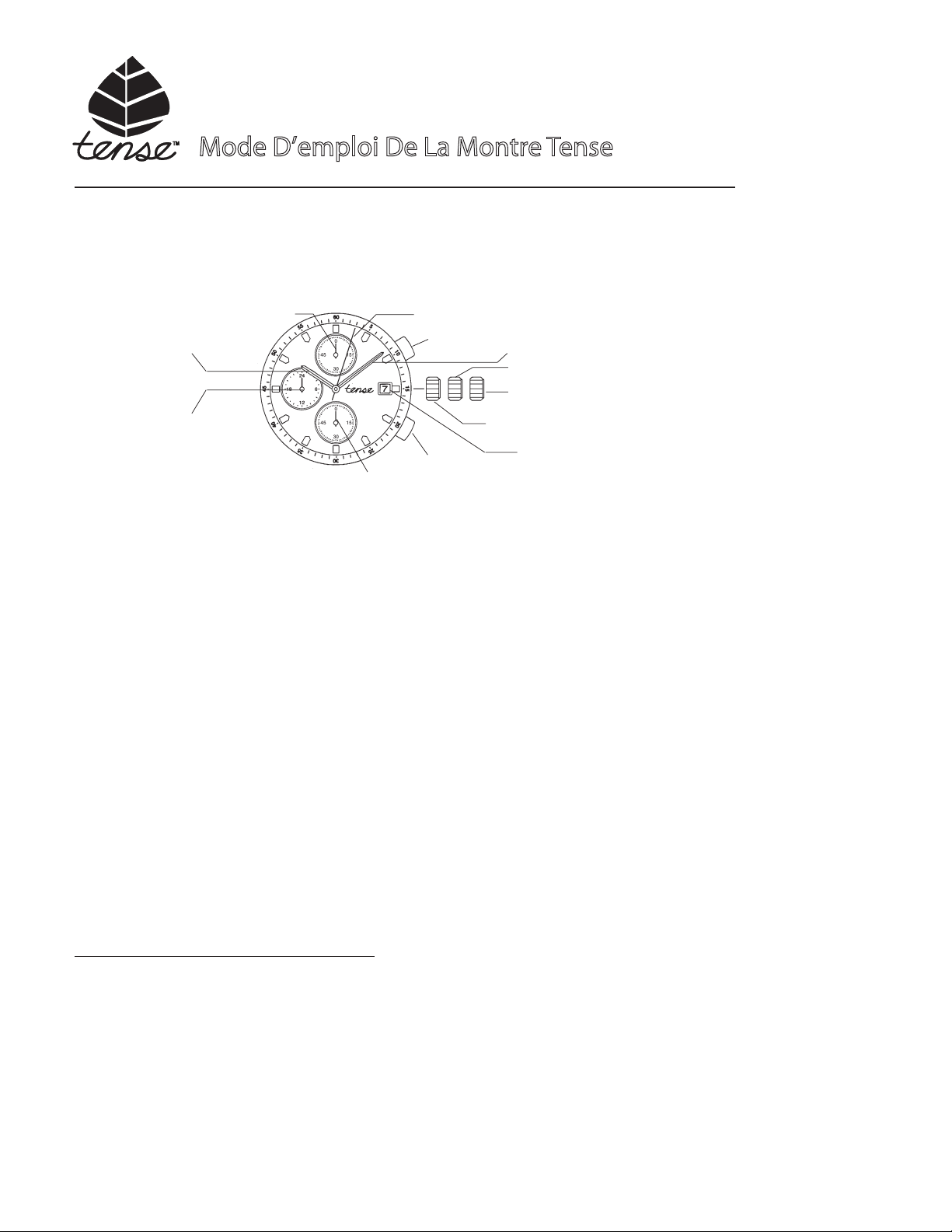

A) Indications et Boutons
Trotteuse du chronographe
（Aiguille des minutes du chronographe）
Aiguille des heures
Aiguille des 100es de seconde
Bouton A
Aiguille des minutes
1e position
e
position
2
Aiguille de 24 heures
Bouton B
Petite Trotteuse
(Trotteuse du chronographe)
B) RÉGLAGE DE L'HEURE
1. Tirez la couronne
2. Tournez la couronne pour régler les aiguilles des heures et des minutes.
3. Lorsque vous renfoncez la couronne jusqu'à sa position normale, la petite trotteuse se met à tourner.
C) RÉGLAGE DE LA DATE
1. Tirez la couronne jusqu'à la 1
2. Tournez la couronne dans le sens antihoraire pour régler la date.
*Si la date est réglée entre 9:00 du soir et 1:00 du matin environ, elle ne changera peut-être pas le
joursuivant.
3. Lorsque la date a été réglée, renfoncez la couronne jusqu'à sa position normale.
D) UTILISATION DU CHRONOGRAPHE
Le chronographe peut chronométrer et afficher l'heure en 100
secondes 99.
＜Aiguille des 100
• L’aiguille des 100es de secondes du chronographe tourne les 61 secondes qui suivent la mise en marche
du chronographe, puis s’arrête à la position 0. Ensuite, elle passe en mode de démonstration et fait un
tour toutes les minutes.
es
de secondes du chronographe＞
e
position.
Position normale de la couronne
Calendrier
es
de seconde jusqu'à 59 minutes 59
＜Pour mettre le chronographe en marche＞
• Appuyez sur le bouton A.
• La petite trotteuse se met en position zéro au moment où le chronométrage commence, puis indique les
secondes chronométrées.
Après 1 minute et 1 seconde de chronométrage :
・ L’aiguille des secondes du chronographe indique les minutes chronométrées.
＜Pour arrêter le chronographe＞
• Appuyez sur le bouton (A).
• Si le temps chronométré est inférieur à 61 secondes, les aiguilles des minutes, secondes et 100es de
seconde du chronographe s’arrêtent au temps chronométré.
• Lorsque le temps chronométré est supérieur à 61 secondes, les aiguilles des minutes et des secondes
du chronomètre s’arrêtent au temps chronométré. L’aiguille des 100
zéro. Relevez les minutes et les secondes chronométrées à ce moment. Appuyez ensuite sur le bouton A
pour faire avancer l’aiguille des 100es de seconde du chronographe au temps chronométré. Relevez les
100es de seconde du chronographe à ce moment.
es
de secondes reste à la position
＜Pour remettre à zéro le chronographe＞
• Appuyez sur le bouton B.
• L’aiguille des secondes du chronographe indique de nouveau les secondes de l'heure actuelle. Les
autres aiguilles du chronographe reviennent à leur position zéro.
CHRONOMÉTRAGE ORDINAIRE
Les minutes et
les secondes du
chronographe
sont indiquées ici
Lorsque le temps chronométré est inférieur à 61 secondes
Démarrage
"A " "A "
Arrêt
Lorsque le temps chronométré
est supérieur à 61 secondes
Indication des
es
100
de seconde
du chronographe
Remise
à zéro
"B""A"
ACCUMULATED ELAPSED TIME MEASUREMENT
Lorsque le temps chronométré est inférieur à 61 secondes
Remise
Démarrage
"A " "A "
Les minutes et
les secondes du
chronographe
sont indiquées ici
E) RÉINITIALISATION DU CHRONOGRAPHE (PAR EX. APRÈS LE REMPLACEMENT DE LA PILE)
Cette opération doit être effectuée lorsque la trotteuse des 100
Arrêt
Lorsque le temps chronométré
est supérieur à 61 secondes
Indication des
100
du chronographe
Peut être répété
Nouveau
es
de seconde
"A" "A"
es
de seconde du chronographe ne revient
démarrage
Arrêt
"A" "B"
pas à la position zéro après la remise à zéro du chronographe, ou bien lorsque la pile a été remplacée.
1. Tirez sur la couronne pour la mettre en 2e position.
2. Appuyez sur le bouton « A » pour mettre la trotteuse des 100es de seconde à la position zéro.
3. Appuyez sur le bouton « B » pour mettre la trotteuse du chronographe à 6 heures à la position zéro.
Les aiguilles du chronographe avanceront plus rapidement si vous appuyez en continu sur le bouton
« A » ou « B ».
4. Lorsque les aiguilles ont été remises à zéro, renfoncez la couronne jusqu'à sa position normale.
à zéro
*Ne renfoncez pas la couronne jusqu'à sa position normale lorsque la trotteuse des 100es de seconde et la
trotteuse du chronographe reviennent à la position zéro.
Chaque aiguille en cours s’arrête lorsque la couronne est renfoncée et leurs positions sont reconnues
comme position zéro.
MIYOTA
MADE IN JAPAN
METAL MOVEMENT
ミヨタウォッチムーブメント取扱説明書
キャリバー番号：0S90
クロノグラフ機能：センタークロノ秒針1/100秒単位で最大59分59秒99まで計測
電池:SR927W
MIYOTA
UNIVERSAL MASTERPIECE BORN IN JAPAN
MADE IN JAPAN
METAL MOVEMENT
テンス
A) 表示部とボタン
B) 時刻の合わせ方
C) 日付の合わせ方
D) クロノグラフの使い方
E) クロノグラフリセット（電池交換の後など）

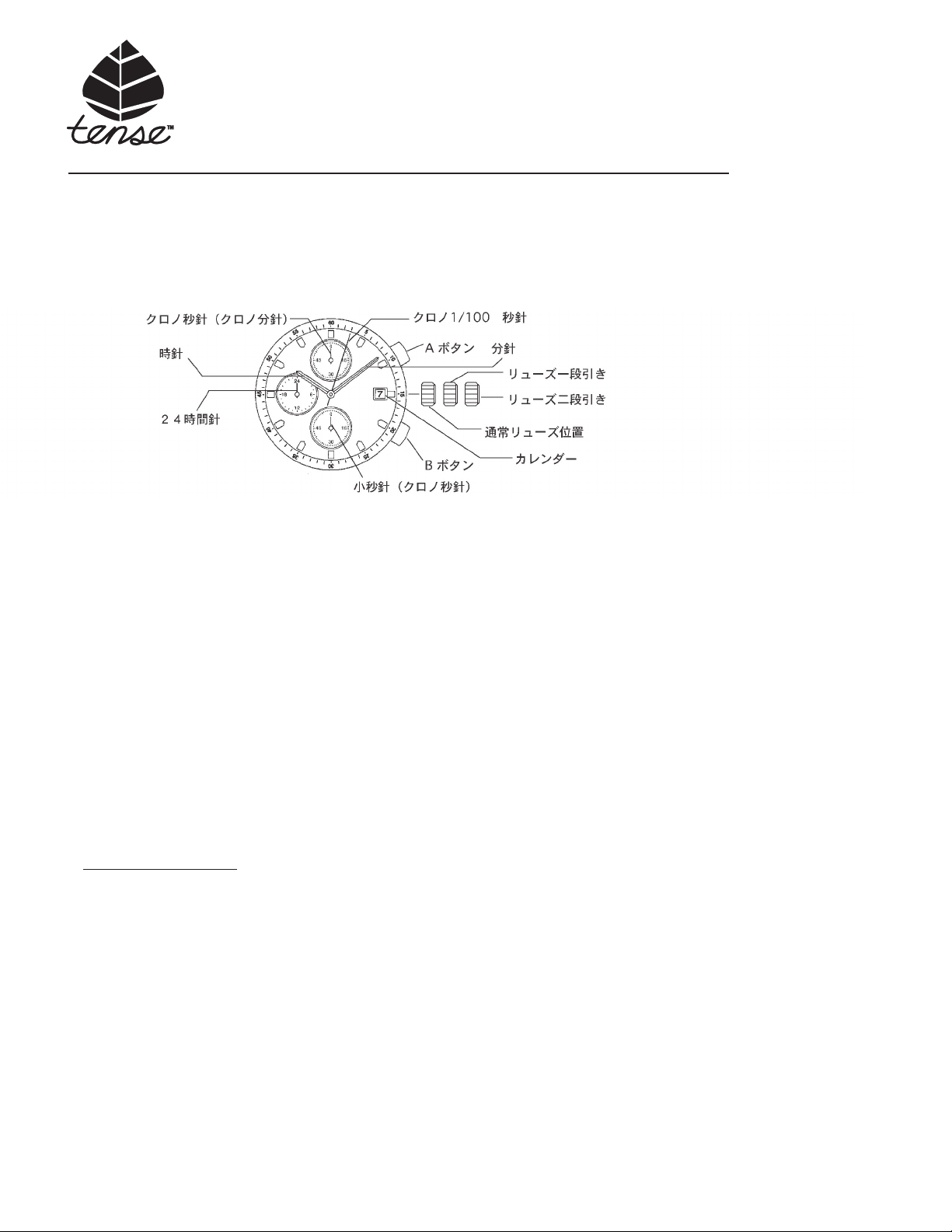

A)表示部とボタン
クロノ秒針（クロノ分針）
時針
２４時間針
クロノ1/100 秒針
A ボタン
分針
リューズ一段引き
リューズ二段引き
通常リューズ位置
B ボタン
小秒針（クロノ秒針）
B)時刻の合わせ方
1. リューズを二段引きます。
2. リューズを回して時針と分針を合わせます。
3. リューズを通常位置に戻すと、小秒針が動き始めます。
C)日付の合わせ方
1. リューズを一段引きます。
2. リューズを反時計回しして日付を合わせます。
* 午後9:00ごろから午前1:00ごろまでの間に日付を合わせると、次の日に日付が変わらない場合があり
ます。
3. 日付を合わせたら、リューズを通常位置に戻します。
D)クロノグラフの使い方
このクロノグラフは、1/100秒単位の計測で、最大59分59秒99まで計測表示します。
＜クロノ1/100秒針について＞
• クロノ1/100秒針はスタート後、61秒間だけ連続運針して０位置に停止します。その後は１分おきに
１回転のデモンストレーション運針をします。
＜クロノをスタートさせると （Aボタンを押す）＞
• クロノスタートと同時に秒針は０位置まで早送りされて秒クロノ針としてスタートします。
スタート１分１秒以後は
• 秒クロノ針は、分クロノ針に切り替わって運針します。
＜クロノをストップすると （Aボタンを押す）＞
• 計測時間が61秒以内の時?クロノ分、秒、1/100秒針は計測時間で停止します。
• 計測時間が61秒以上の時?クロノ分、秒針は計測時間で停止します。
クロノ1/100秒針は０位置に停止したままです。この時、クロノ分、秒を読み取ります。そこで、再び
Aボタンを押してクロノ1/100秒針を計測時間まで早送りします。この時にクロノ1/100秒を読み取
ります。
＜クロノをリセットすると （Bボタンを押す）＞
• クロノ秒針は時刻の秒針に切り替わって運針します。
その他のクロノ各針は、０位置に帰零されます。
カレンダー
一般計測
ここでクロノ分、
秒を読み取る。
計測時間が61秒以内のとき
スタート
"A" "A"
ストップ
計測時間が61秒を
超えるとき
クロノ1/100 秒
読み取り
リセット
"B" "A"
積算時間計測
スタート
"A" "A "
ここでクロノ分、
秒を読み取る。
ストップ
計測時間が61秒を
超えるとき
計測時間が61秒以内のとき
クロノ1/100 秒
読み取り
"A"
くり返し操作できる。
再スタート
"A "
ストップ
"A" "B"
リセット
E)クロノグラフリセット（電池交換の後など）
クロノグラフをリセットした後や、電池を交換した後など、クロノ秒針とクロノ1/100秒針が0時位置戻
らないときに、この手順を実行してください。
1. リューズを二段引きます。
2. Aボタンを押して、クロノ1/100秒針を0時位置に合わせます。
3. Bボタンを押して、6時の位置にあるクロノ秒針を0時位置に合わせます。クロノ秒針及びクロノ
1/100秒針は、AボタンまたはBボタンを押し続けることによって、速く進めることができます。
4. 一旦、クロノ秒針及びクロノ1/100秒針を0時位置に合わせることができたら通常位置にリューズを戻
してください。
*クロノ秒針及びクロノ1/100秒針が0時位置に戻る前に、リューズを通常位置に押し込まないでくださ
い。リューズが通常位置に戻されたときに各針が途中で止まり、それぞれの位置が0時位置と認識されて
しまいます。
MIYOTA
UNIVERSAL MASTERPIECE BORN IN JAPAN
MADE IN JAPAN
METAL MOVEMENT
BEDIENUNGSANLEITUNG FÜR MIYOTA UHRWERK
KALIBER NR. 0S90
Messfunktion des Chronographen: Chronograph mit mittlerem Sekundenzeiger 1/100
(1-Sekunden-Einheiten)/Zeitnehmung bis zu 59 Minuten und 59 Sekunden 99.
BATTERIE: SR927W
Bedienungsanleitung Für Tense Uhr
A) DISPLAY UND KNÖPFE
B) EINSTELLUNG DER ZEIT
C) EINSTELLUNG DES DATUMS
D) VERWENDUNG DES CHRONOGRAPHEN
E) RÜCKSTELLUNG DES CHRONOGRAPHEN (EINSCHLIEßLICH NACH DEM AUSTAUSCHEN DER BATTERIE)

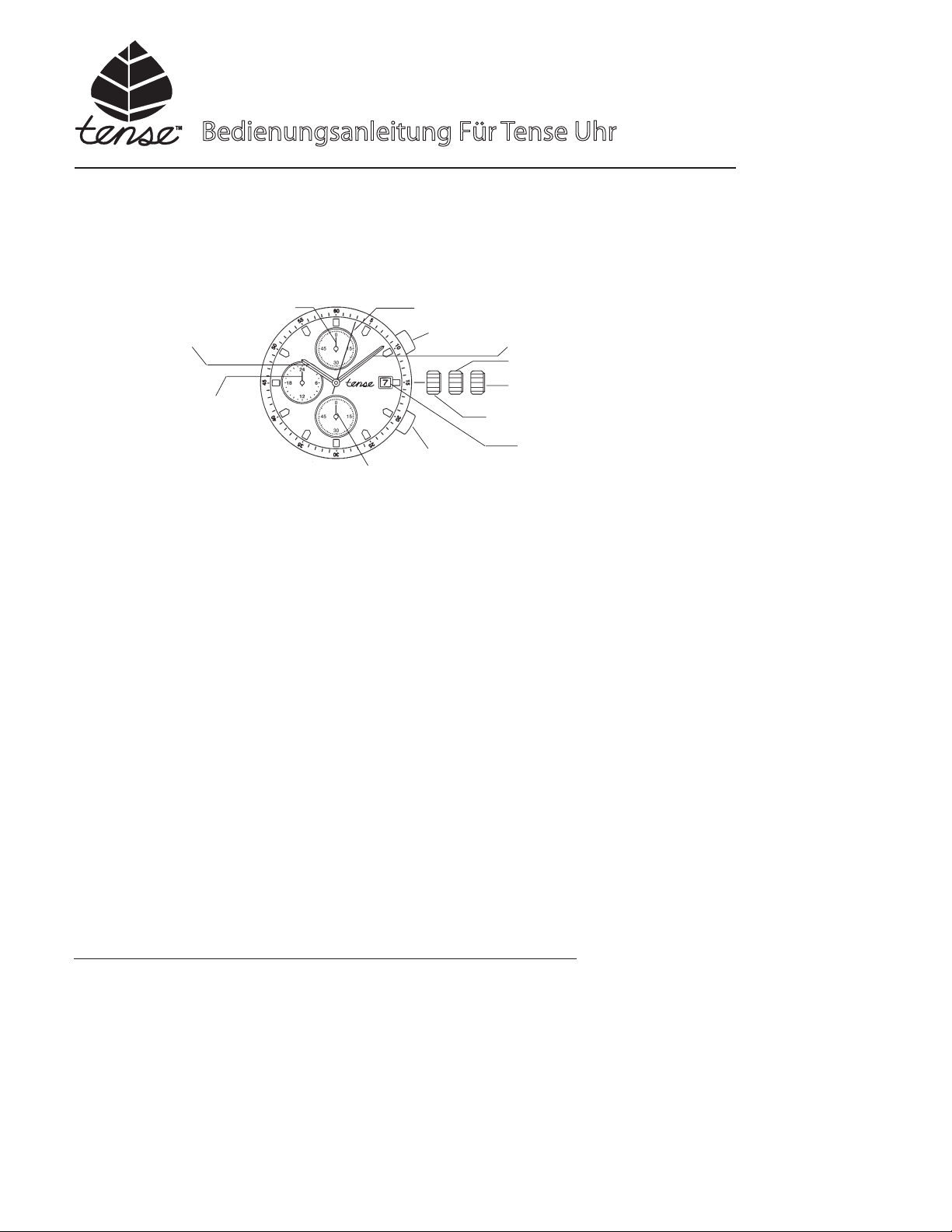

A) DISPLAY UND KNÖPFE
Sekundenzeiger des Chronographen
（Minutenzeiger des Chronographen）
Stundenzeiger
24-Stundenzeiger
1/100-Sekundenzeiger des Chronographs
Knopf A
Minutenzeiger
Erste Position
Zweite Position
Normale Kronenposition
Knopf B
Kleinen Sekundenzeiger
B) EINSTELLUNG DER ZEIT
1. Ziehen Sie die Krone in die zweite Position heraus.
2. Drehen Sie die Krone, um den Stundenzeiger und den Minutenzeiger einzustellen.
3. Wenn Sie die Krone in die Normalposition zurückdrücken, beginnt der kleine Sekundenzeiger seine
Bewegung.
C) EINSTELLUNG DES DATUMS
1. Ziehen Sie die Krone in die erste Position heraus.
2. Drehen Sie die Krone gegen den Uhrzeigersinn, um das Datum (den Kalendertag) einzustellen. * Falls
Sie das Datum zwischen den Stunden um ca. 9:00 p.m. (abends) bis 1:00 a.m. (morgens) einstellen,
wechselt das Datum (der Kalendertag) am nächsten Tag vielleicht nicht.
3. Nachdem Sie das Datum (den Kalendertag) eingestellt haben, drücken Sie die Krone zurück in die
Normalposition.
D) VERWENDUNG DES CHRONOGRAPHEN
Mit dem Chronographen können Zeiten bis max. 59 Min. 59 Sek. 99 Hundertstel auf 1/100 Sekunden
genau gemessen und angezeigt werden.
<Chronograph-1/100-Sekunden-Zeiger>
• Der 1/100-Sekunden-Zeiger des Chronographen bewegt nach dem Messungsstart während der ersten
61 Sekunden und stoppt dann in der 0-Position. Danach wechselt er in den Demo-Betrieb mit einer
Umdrehung pro Minute.
<Starten des Chronographen>
• Drücken Sie Knopf A.
• Mit dem Starten des Chronographen bewegt sich der kleine Sekundenzeiger in die Nullposition vor und
läuft dann als Chronograph-Sekundenzeiger weiter.
Nach Ablauf von 1 Minute und 1 Sekunde nach dem Starten des Chronographen:
• Der Chronograph-Sekundenzeiger wechselt auf Funktion als Chronograph-Minutenzeiger.
（Sekundenzeiger des Chronographen）
Kalender
<Stoppen des Chronographen>
• Drücken Sie Knopf A.
• Wenn die gemessene Zeit unter 61 Sekunden beträgt, stoppen die Chronograph-Minuten-, Sekunden-
und 1/100-Sekundenzeiger auf der gemessenen Zeit.
• Wenn die gemessene Zeit über 61 Sekunden beträgt, stoppen die Chronograph-Minuten- und
Sekundenzeiger auf der gemessenen Zeit. Der Chronograph-1/100-Sekundenzeiger verbleibt in der
Nullposition. Lesen Sie zunächst die Sekunden und Minuten des Chronographen ab. Drücken Sie dann
als nächstes den Knopf A, wodurch der Chronograph-1/100-Sekundenzeiger die gemessene Zeit
anzeigt. Lesen Sie nun die 1/100-Sekunden des Chronographen ab.
<Rücksetzen des Chronographen>
• Drücken Sie Knopf B.
• Der Chronograph-Sekundenzeiger wechselt auf Funktion als Sekundenzeiger für die laufende Uhrzeit.
Die anderen Chronographzeiger stellen sich in die Nullposition zurück.
NORMALE MESSUNG
Hier werden
die Minuten und
Sekunden des
Chronographen
abgelesen.
Gemessene Zeitspanne weniger als 61 Sekunden
START
"A " "A "
STOPP
Gemessene Zeitspanne
mehr als 61 Sekunden
Ablesen der
1/100-Sekunden
des Chronographen
Rückstellung
"B""A"
MESSUNG DER AKKUMULIERTEN ABGELAUFENEN GESAMTZEIT
Gemessene Zeitspanne weniger als 61 Sekunden
START
"A " "A "
Hier werden
die Minuten und
Sekunden des
Chronographen
abgelesen.
STOPP
Gemessene Zeitspanne
mehr als 61 Sekunden
Wiederholte Betätigung möglich
Ablesen der
1/100-Sekunden
des Chronographen
"A" "A"
NEUSTART
STOPP
"A" "B"
Rückstellung
E) RÜCKSTELLUNG DES CHRONOGRAPHEN (EINSCHLIEßLICH NACH DEM AUSTAUSCHEN DER
BATTERIE)
Sie sollten diesen Vorgang ausführen, wenn der Sekundenzeiger des Chronographen und der
1/100-Sekundenzeiger des Chronographen nicht an die Nullposition zurückkehren, nachdem der
Chronograph zurückgestellt bzw. die Batterie ausgetauscht wurde.
1. Ziehen Sie die Krone in die zweite Position heraus.
2. Drücken Sie den Knopf „A“, um den 1/100-Sekundenzeiger des Chronographen auf die Nullposition zu
stellen.
3. Drücken Sie den Knopf „B“, um den Sekundenzeiger des Chronographen auf die 6-Uhr-Nullposition zu
stellen. Sie können die Zeiger des Chronographen schnell vorstellen, indem Sie den Knopf „A“ oder „B“
gedrückt halten.
4. Sobald Sie die Zeiger auf Null zurückgestellt haben, drücken Sie die Krone in die Normalposition
zurück.
*Drücken Sie die Krone niemals in die Normalposition zurück, während der Sekundenzeiger des
Chronographen und der 1/100-Sekundenzeiger des Chronographen auf die Nullposition zurückkehren.
Jeder Zeiger stoppt an der jeweiligen Position, wenn Sie die Krone in die Normalposition zurückdrücken
und diese Positionen als Nullposition erkannt werden.
Loading...
