TENDA W330R User Manual [ru]
Руководство
пользователя
беспроводной маршрутизатор Wireless-N W330R
Беспроводной широкополосный маршрутизатор Wireless-N
О Копирайте
является зарегистрированной торговой маркой компании Шенжен Тенда
Технолоджи (Shenzhen Tenda Technology Co., Ltd). Все продукты и имена продуктов, упомянутые
ниже, являются торговыми марками или зарегистрированными торговыми марками
соответствующих правообладателей.
Права на весь интегрированный продукт, включая аксессуары и программное обеспечение,
принадлежат компании Шенжен Тенда Технолоджи (Shenzhen Tenda Technology Co., Ltd). Без
разрешения компании Шенжен Тенда Технолоджи (Shenzhen Tenda Technology Co., Ltd) не
разрешается копирование, плагиат, имитация или перевод на другие языки любой части продукта.
Все фотографии и спецификации продукта, упомянутые в данном руководстве, даны только для
справок. Компания оставляет за собой право на изменение программного обеспечения или
комплектующих. В случае изменений, компания Тенда не отвечает за предварительное
информирование пользователей. Дополнительную информацию о продукции можно получить на
веб-сайтах www.tenda.cn, www.tenda.ru.
1
Беспроводной широкополосный маршрутизатор Wireless-N
Оглавление
О Копирайте ................................................................................................................................................ 1
Глава 1. Введение ........................................................................................................................................ 5
Содержимое поставки ............................................................................................................................. 6
Глава 2. Знакомство с маршрутизатором .................................................................................................. 7
Установка оборудования ........................................................................................................................ 9
Глава 3. Установка соединения с маршрутизатором. ............................................................................ 10
Установка сетевых настроек. ............................................................................................................... 10
Проверка сетевого соединения. ........................................................................................................... 14
Глава 4. Базовая конфигурация ................................................................................................................ 15
Доступ к интерфейсу администрирования маршрутизатора ............................................................ 15
Setup Wizard (Мастер установки) ........................................................................................................ 16
Глава 5. Расширенные настройки ............................................................................................................ 19
LAN Settings (Настройки локальной сети).......................................................................................... 19
WAN Settings – PPPoE .......................................................................................................................... 20
WAN Settings – Static IP ........................................................................................................................ 21
WAN Settings – L2TP ............................................................................................................................ 22
WAN Settings – PPTP ............................................................................................................................ 23
MAC Address Clone (Клонирование MAC адреса) ............................................................................. 24
DNS Settings (Настройки DNS) ............................................................................................................ 25
Глава 6. Настройки беспроводной сети (Wireless Setting) .................................................................... 26
Wireless Mode (Режим действия беспроводного устройства) ........................................................... 26
Basic Settings (Базовые настройки) ...................................................................................................... 29
Wireless Security Settings (Настройки безопасности беспроводной сети) ........................................ 30
Mixed WEP ......................................................................................................................................... 30
WPA-Personal ..................................................................................................................................... 31
WPA2-Personal ................................................................................................................................... 32
WPA- Enterprise ................................................................................................................................. 32
WPA2-Enterprise ................................................................................................................................ 33
2
Беспроводной широкополосный маршрутизатор Wireless-N
802.1X ................................................................................................................................................. 34
WPS Setting (Установки защищенной сети Wi-Fi) ............................................................................. 37
WDS Settings (Настройки WDS) .......................................................................................................... 39
Advanced Wireless Settings (Расширенные настройки беспроводной сети) ..................................... 40

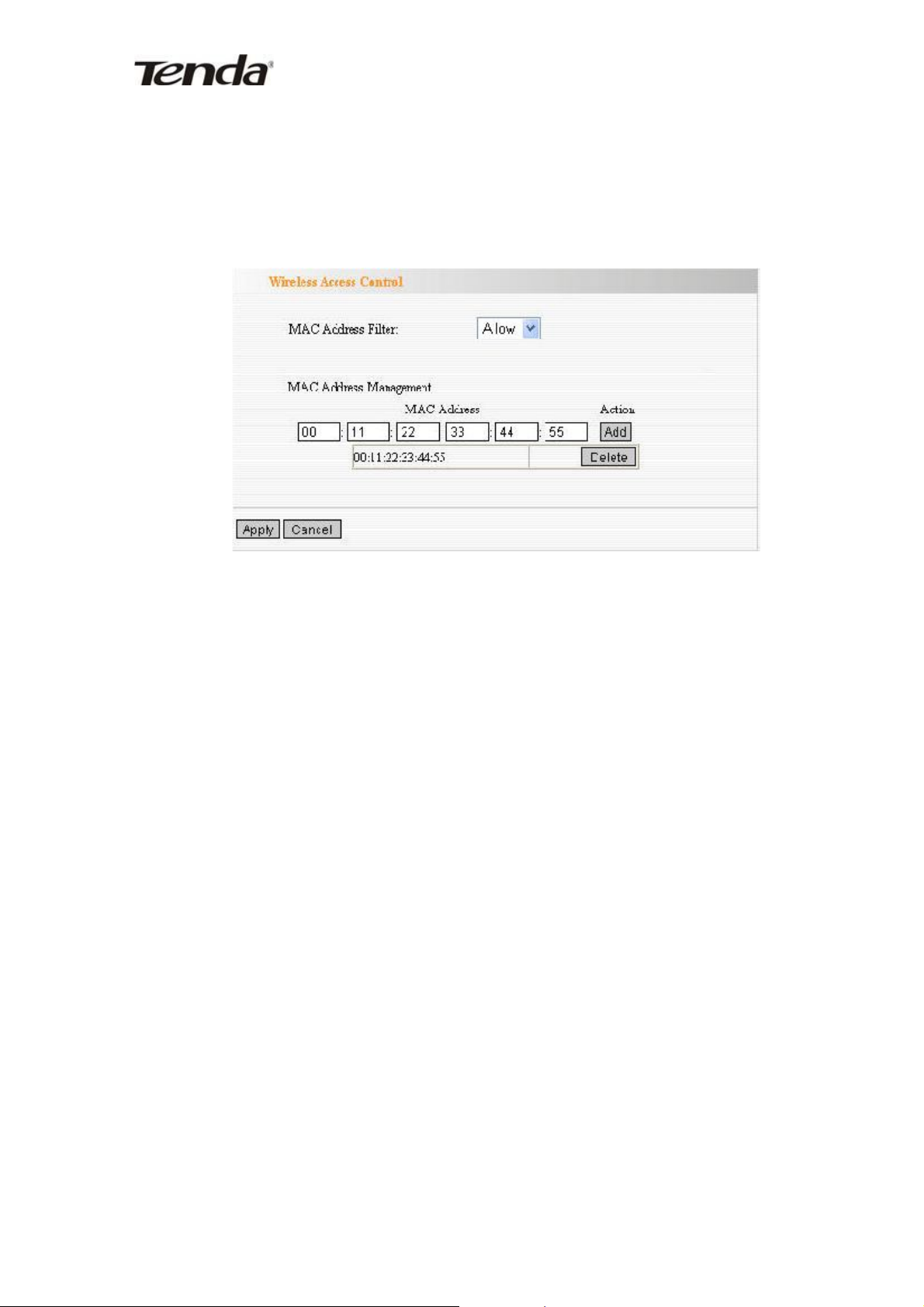

Wireless Access Control (Контроль доступа к беспроводной сети) ................................................... 41
Wireless Connection Status (Статус подключения) ............................................................................. 42
Глава 7. Сервер DHCP .............................................................................................................................. 43
DHCP Server Setting (Настройки DHCP) ............................................................................................. 43
DHCP Server List (Лист привязанных IP адресов для сервера DHCP) ............................................. 44
Глава 8. Виртуальный сервер ................................................................................................................... 45
Single Port Forwarding (Перенаправление определенного порта) ..................................................... 45
Port Range Forwarding (Перенаправление диапазона портов) ........................................................... 47
Port Trigger Setting (Настройки переключения перенаправления портов) ...................................... 49
ALG Service Settings (Установки сервиса ALG) ................................................................................. 50
8.5 DMZ Settings (Настройки DMZ) .................................................................................................... 52
UPnP Settings (Установки UPnP) ......................................................................................................... 53
Глава 9. Контроль трафика ....................................................................................................................... 54
Traffic Control (Контроль трафика) ...................................................................................................... 54
Глава 10 Настройки безопасности ........................................................................................................... 56
Client Filter Settings (Настройки фильтрации клиентов) ................................................................... 56
URL Filter (Установки фильтрации адресов URL) ............................................................................. 58
MAC Address Filter (Фильтрация MAC адресов) ............................................................................... 60
Prevent Network Attack (Предотвращение сетевых атак) ................................................................... 61
Remote Web Management (Удаленное управление через Веб-интерфейс) ...................................... 62

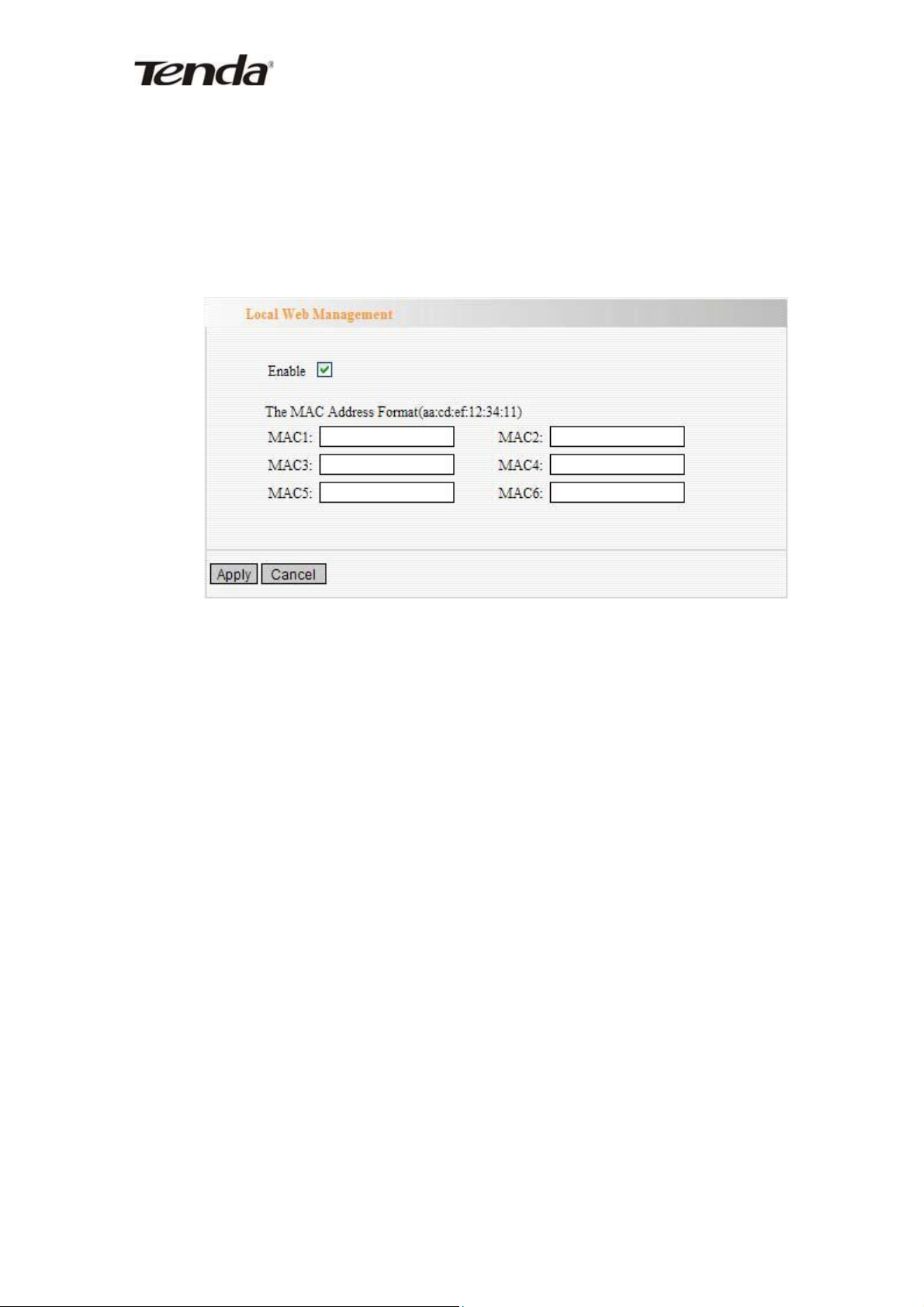

Local Web Management (Локальное управление через веб-интерфейс) ........................................... 63
WAN Ping (Настройки пингования из внешней сети) ....................................................................... 64
Глава 11. Настройки маршрутизации ...................................................................................................... 65
Routing Table (Таблица маршрутизации) ............................................................................................ 65
Static Routing (Статическая маршрутизация) ..................................................................................... 66
Глава 12 Системные инструменты .......................................................................................................... 67
3
Беспроводной широкополосный маршрутизатор Wireless-N
Time Settings (Установки времени) ..................................................................................................... 67
DDNS (Динамический DNS) ................................................................................................................ 68
Backup/Restore Settings (Настройки резервной копии/восстановления) .......................................... 69
Restore to Factory Default Setting (Восстановление настроек по умолчанию) ................................. 71
Upgrade Firmware (Обновление прошивки) ........................................................................................ 72
Reboot the Router (Перезагрузка маршрутизатора) ............................................................................ 73
Password Change (Изменение пароля) ................................................................................................. 74
System Log (Журнал системы) ............................................................................................................. 75
Приложение I: Характеристики продукта .............................................................................................. 76
4
Беспроводной широкополосный маршрутизатор Wireless-N
Глава 1. Введение
Благодарим за выбор беспроводного широкополосного маршрутизатора W330R Wireless-N.
Данный маршрутизатор использует продвинутую технологию MIMO (multiple input – multiple
output) и увеличивает дистанцию покрытия обычных продуктов на основе стандарта 802.11g в
более чем 8 раз. При совместимости со стандартами IEEE802.11n (проект стандарта версии 2.0) и
IEEE802.11g/b, устройство обеспечивает стабильную скорость передачи до 300Mbps.
Дополнительно, данный маршрутизатор интегрирует функциональность маршрутизатора,
беспроводной точки доступа, 4-портового коммутатора Gigabit Ethernet и брандмауэра.
Поставляемое в комплекте программное обеспечение – Setup Wizard, делает установку устройства
более удобной и легкой.
Данное устройство поддерживает функцию WDS (Wireless Distribution System – Система
распространения беспроводной сети) для повторения и усиления сигналов в целях увеличения
покрытия беспроводной сети. Помимо этого, маршрутизатор позволяет ручной запрет вещания
идентификатора сети SSID. Метод шифрования WPS (PBS и PIN), фильтрация портов и
фильтрация адресов MAC может защитить вашу сеть от злонамеренных атак. W330R может
управляться через локальный/удаленный интерфейс управления, откуда угодно. Кроме того,
функция WMM поможет в более качественной передаче голоса и видео. Таким образом, данный
маршрутизатор является лучшим выбором для небольшого офиса или малых предприятий для
организации беспроводной сети.
5
Беспроводной широкополосный маршрутизатор Wireless-N
Содержимое поставки
Один широкополосный маршрутизатор W330R Wireless-N
Один CD-ROM (Руководство пользователя, Setup Wizard и др.)
Одно руководство по быстрой установке
Один Ethernet кабель RJ45
Один адаптер питания
Если какие-либо предметы отсутствуют или повреждены, свяжитесь с вашим поставщиком для их
замены.
6
Беспроводной широкополосный маршрутизатор Wireless-N
Глава 2. Знакомство с маршрутизатором
Задняя панель
В данном разделе описывается задняя панель устройства. Порты RJ-45 для подключения кабелей и
кнопка Reset находятся на задней панели, как показано ниже:
Разъемы:
Интерфейс на задней панели Описание
LAN Ports (1-4) Порты для подключения устройств по интерфейсу Ethernet
(таких как, компьютеры, концентраторы, коммутаторы).
RESET Примечание: После нажатия и удержания данной кнопки в
течении 7 секунд, настройки устройства будут сброшены до
настроек по умолчанию.
WAN Для установки проводных соединений с модемом DSL,
кабельным модемом или выделенной линией.
DC IN Гнездо для подключения адаптера питания.
Передняя панель
На передней панели маршрутизатора расположены светодиодные индикаторы, как показано ниже:
7
Беспроводной широкополосный маршрутизатор Wireless-N
Светодиодные индикаторы:
Примечание: Устройство оснащено портами 10/100/1000Mbps. При скорости подключения
1000Mbps, соответствующий светодиодный индикатор горит зеленым; при скорости подключения
10/100Mbps, светодиодный индикатор горит красным.
Светодиодный
Статус Описание
индикатор
POWER Всегда включен Светодиодный индикатор всегда включен, если
устройство включено и работает в нормальном
режиме
SYS Мигает Светодиодный индикатор SYS регулярно мигает,
если система функционирует нормально
WAN Всегда включен Указывает на корректное подключение к порту
WAN
Мигает Указывает на передачу/получение данных
маршрутизатором
WLAN Мигает Указывает на нормальное состояние сигнала
беспроводной связи
LAN(1/2/3/4) Всегда включен Указывает на корректное подключение к
соответствующему порту LAN
Мигает Указывает на передачу/получение данных
маршрутизатором
WPS Мигает Указывает на согласование с WPS клиентами, если
маршрутизатор находится в режиме WPS (PBC).
8
Беспроводной широкополосный маршрутизатор Wireless-N
Установка оборудования
1. Соедините сетевую карту компьютера с портом
LAN на маршрутизаторе
2. Включите адаптер питания, поставляемый в
комплекте
3. Установите соединение между
широкополосной линией, предоставленной
вашим провайдером и портом WAN на
маршрутизаторе.
Важно:
Пожалуйста, используйте поставляемый в комплекте адаптер питания. При использовании
постороннего блока питания, возможно повреждение устройства, что повлечет отказ в
гарантийном обслуживании.
9
Беспроводной широкополосный маршрутизатор Wireless-N
Глава 3. Установка соединения с маршрутизатором.
Для простой и быстрой конфигурации, необходимо выполнить следующие действия:
Установка сетевых настроек.
1. На рабочем столе компьютера кликните правой кнопкой мыши на иконке «Сетевое
окружение» и выберите из выпадающего меню пункт «Свойства».
2. Кликните правой кнопкой мыши на иконке «Подключение по локальной сети» и выберите
из выпадающего меню пункт «Свойства».
3. Выберите «Протокол Интернета (TCP/IP)» и кликните «Свойства»
10
Беспроводной широкополосный маршрутизатор Wireless-N
4. Выберите флажок «Получить IP адрес автоматически» или флажок «Использовать
следующий IP адрес»
a. «Получить IP адрес автоматически» как на следующей иллюстрации:
11
Беспроводной широкополосный маршрутизатор Wireless-N
b. «Использовать следующий IP адрес»
IP адрес: 192.168.0.XXX (XXX – число от 2 до 254)
Маска подсети: 255.255.255.0
Шлюз: 192.168.0.1
Сервер DNS: Необходимо использовать адрес DNS сервера предоставляемого вам
вашим провайдером. В противном случае, можно использовать адрес шлюза по
умолчанию на вашем маршрутизаторе в качестве прокси-адреса DNS сервера.
Нажмите «ОК» для сохранения настроек.
12
Беспроводной широкополосный маршрутизатор Wireless-N
Совет: Если вы неуверенны в правильности адреса DNS сервера, мы рекомендуем вам
использовать опцию «Получить IP адрес автоматически» или «Получить адрес DNS сервера
автоматически»
13
Беспроводной широкополосный маршрутизатор Wireless-N
Проверка сетевого соединения.
1. Выберите «Пуск» - «Все программы» - «Стандартные» - «Командная строка»
2. Введите команду «ping 192.168.0.1» (без кавычек) и нажмите «Enter» на клавиатуре. Если
отображаемый вывод совпадает с рисунком ниже – ваш компьютер успешно соединен по
локальной сети с маршрутизатором. В противном случае, проверьте правильность
настроек и функциональность сетевого оборудования.
14
Беспроводной широкополосный маршрутизатор Wireless-N
Глава 4. Базовая конфигурация
Данный раздел показывает процесс настройки вашего маршрутизатора Wireless-N, с
использованием веб-интерфейса утилиты настройки.
Доступ к интерфейсу администрирования маршрутизатора
1. Для доступа к Web-интерфейсу администрирования маршрутизатора, запустите браузер,
например Internet Explorer, и введите в строку адреса IP адрес маршрутизатора по
умолчанию: http://192.168.0.1. Нажмите «Enter».
2. Введите «admin» (без кавычек) в оба поля: «User name» и «Password»
3. Если вы ввели правильное имя пользователя и пароль, следующее окно должно
отобразиться в браузере:
15
Беспроводной широкополосный маршрутизатор Wireless-N
Setup Wizard (Мастер установки)
На рисунке показан интерфейс окна «Setup Wizard»
для быстрой конфигурации вашего маршрутизатора.
Нажмите кнопку «Next»
В данном окне выберите один из режимов
подключения к сети Интернет. Если вы не уверены в
своем выборе, нажмите кнопку «Detect» или
свяжитесь с вашим провайдером. После выбора
нажмите кнопку «Next»
Режим подключения 1:
ADSL Virtual Dial-up (через PPPoE).
Введите имя учетной записи (Account) и
пароль (Password), предоставленный вашим
провайдером и нажмите кнопку «Next»
Использование Dynamic IP (через DHCP)
Если вы подключаетесь с использованием
динамического IP адреса, значит ваш IP адрес
меняется при каждом подключении. В этом
случае, вам нет необходимости заполнять
информацию об IP адресе, как в режимах 2
или 3.
Режим подключения 2:
Static IP
В данном окне заполните информацию о
сетевом адресе, полученную от вашего
провайдера в полях IP address (IP адрес),
Subnet Mask (маска подсети), Gateway
(основной шлюз) и Primary DNS server
(основной сервер DNS) и нажмите кнопку
«Next».
16
Беспроводной широкополосный маршрутизатор Wireless-N
Режим подключения 3:
L2TP
Выберите L2TP (Layer 2 Tunneling Protocol)
если ваш провайдер использует подключение
по протоколу L2TP. Заполните поля Username
(имя пользователя) и Password (пароль)
данными, полученными от провайдера.
L2TP обеспечивает два режима доступа.
Если ваш провайдер предоставляет доступ по
протоколу L2TP с использованием
динамического IP адреса, выберите Dynamic
IP из выпадающего списка IP Address.
Если ваш провайдер предоставляет доступ по
протоколу L2TP с использованием
статического IP адреса, выберите Static IP из
выпадающего списка IP Address. После этого,
заполните соответствующие поля значениями,
полученными от провайдера.
После завершения настройки, нажмите «Next»
Режим подключения 4:
PPTP
Если режим подключения, предоставляемый
вашим провайдером – PPTP (PPP Tunneling
Protocol), заполните следующие параметры:
Server IP Address (IP адрес сервера) , User
Name(имя пользователя) и Password (пароль).
PPTP обеспечивает два режима доступа.
Если ваш провайдер предоставляет доступ по
протоколу PPTP с использованием
динамического IP адреса, выберите Dynamic
IP из выпадающего списка IP Address.
Если ваш провайдер предоставляет доступ по
протоколу PPTP с использованием
статического IP адреса, выберите Static IP из
выпадающего списка IP Address. После этого,
заполните соответствующие поля значениями,
полученными от провайдера.
17
Беспроводной широкополосный маршрутизатор Wireless-N
После завершения настройки, нажмите «Next»
Нажмите кнопку «Apply», выберите «Reboot» в меню
«System Tools» слева и нажмите кнопку «Reboot the
router» для перезагрузки маршрутизатора.
Во время перезагрузки (может занять до нескольких
минут), пожалуйста, не выключайте устройство!
Выберите «System Status» в левом меню веб-
интерфейса утилиты настройки маршрутизатора для
отображения текущей информации о подключении к
сети Интернет и информации о системе. Если
значением поля «Connection Status» является
«Connected», поздравляем, вы завершили настройки
базовых настроек маршрутизатора и в данный
момент вы подключены к сети Интернет. Дальнейшая
настройка описана в главе «Расширенные настройки»
18
Беспроводной широкополосный маршрутизатор Wireless-N
MAC
Address
:
Глава 5. Расширенные настройки
Данная глава описывает конфигурацию расширенных настроек маршрутизатора, включающих:
настройки локальной сети, настройки подключения к WAN, клонирование MAC адреса и
настройки DNS.
LAN Settings (Настройки локальной сети)
Физический адрес MAC
маршрутизатора, отображаемый в локальной
сети. Данный адрес не может быть изменен.
IP Address: IP адрес маршрутизатора в
локальной сети. При изменении IP адреса
маршрутизатора, необходимо помнить, что
доступ к веб-интерфейсу утилиты
конфигурации производится по IP адресу
маршрутизатора. Значение по умолчанию:
192.168.0.1
Subnet Mask: Отображает маску подсети
маршрутизатора для измерения доступного
размера сети. Значение по умолчанию:
255.255.255.0
19
Беспроводной широкополосный маршрутизатор Wireless-N
Connection
Mode
:
WAN Settings – PPPoE
Показывает текущий режим
подключения.
Account: Введите имя учетной записи,
выданное вашим провайдером.
Password: Пароль учетной записи.
MTU: Maximum Transmission Unit. Это размер
максимального пакета данных, который может
быть передан по сети. Значение по умолчанию:
1492. Не изменяйте без необходимости.
Service Name: Определяется как набор
характеристик, применяемых к соединению
PPPoE. Введите данный параметр, если он
предоставлен провайдером. Не изменяйте без
необходимости.
AC Name: Введите, если предоставлено
провайдером. Не изменяйте без необходимости.
Connect Automatically: Соединяться
автоматически после перезагрузки или обрыва
соединения.
Connect Manually: Установка соединения с
сетью Интернет вручную.
Connect on Demand: Установление соединения
при необходимости пересылки данных и
принудительный разрыв соединения после
указанного промежутка времени с момента
посылки или получения последнего пакета
(Max Idle Time). Значение 0 в поле Max Idle
Time означает, что соединение не разрывается.
В противном случае, введите количество минут,
которое должно истечь перед отключением от
сети Интернет.
Connect on Fixed Time: Установка соединения
с сетью Интернет в указанное пользователем
время.
20
Беспроводной широкополосный маршрутизатор Wireless-N
WAN Settings – Static IP
Если для выбранного режима подключения
определен статический IP адрес, пожалуйста,
заполните следующие поля
IP Address: Введите IP адрес в глобальной сети,
предоставленный вашим провайдером.
Subnet Mask: Введите маску подсети WAN.
Gateway: Введите адрес шлюза в глобальной
сети WAN.
Primary DNS Server: Введите адрес основного
DNS сервера, предоставленного вашим
провайдером.
Secondary DNS Server: Введите адрес
дополнительного DNS сервера.
21
Беспроводной широкополосный маршрутизатор Wireless-N
L2TP Server
IP:
WAN Settings – L2TP
Введите IP адрес сервера,
предоставленный вашим провайдером.
User Name: Введите имя пользователя для
подключения L2TP.
Password: Введите пароль для подключения
L2TP.
MTU: Maximum Transmission Unit. Это размер
максимального пакета данных, который может
быть передан по сети. В зависимости от
провайдера, вам может быть необходимо
изменить данное значение для оптимальной
производительности. Значение по умолчанию:
1400
Address Mode: Выберите «Static» если ваш
провайдер предоставляет вам необходимы
данные (IP адрес, маска подсети, шлюз). В
большинстве случаев используется «Dynamic»
IP address: Введите IP адрес для
подключения L2TP, предоставленный
провайдером.
Subnet Mask: Введите маску подсети,
предоставленную провайдером.
Default Gateway: Введите шлюз по
умолчанию, предоставленный
провайдером.
22
Беспроводной широкополосный маршрутизатор Wireless-N
PPTP
Server
IP:
WAN Settings – PPTP
Введите IP адрес сервера
PPTP, предоставленный провайдером.
User Name: Введите имя пользователя PPTP,
предоставленное провайдером.
Password: Введите пароль PPTP,
предоставленный провайдером.
Address Mode: Выберите «Static» если ваш
провайдер предоставляет вам необходимы
данные (IP адрес, маска подсети, шлюз). В
большинстве случаев используется «Dynamic»
IP address: Введите IP адрес для
подключения L2TP, предоставленный
провайдером.
Subnet Mask: Введите маску подсети,
предоставленную провайдером.
Default Gateway: Введите шлюз по
умолчанию, предоставленный
провайдером.
23
Loading...
