TENDA W311R+ User Manual [ru]
Руководство
пользователя
беспроводной маршрутизатор W311R/W311R+
Беспроводной маршрутизатор W311R/W311R+
О Копирайте
является зарегистрированной торговой маркой компании Шенжен Тенда
Технолоджи (Shenzhen Tenda Technology Co., Ltd). Все продукты и имена продуктов, упомянутые
ниже, являются торговыми марками или зарегистрированными торговыми марками
соответствующих правообладателей.
Права на весь интегрированный продукт, включая аксессуары и программное обеспечение,
принадлежат компании Шенжен Тенда Технолоджи (Shenzhen Tenda Technology Co., Ltd). Без
разрешения компании Шенжен Тенда Технолоджи (Shenzhen Tenda Technology Co., Ltd) не
разрешается копирование, плагиат, имитация или перевод на другие языки любой части продукта.
Все фотографии и спецификации продукта, упомянутые в данном руководстве, даны только для
справок. Компания оставляет за собой право на изменение программного обеспечения или
комплектующих. В случае изменений, компания Тенда не отвечает за предварительное
информирование пользователей. Дополнительную информацию о продукции можно получить на
веб-сайтах www.tenda.cn, www.tenda.ru.
1
Беспроводной маршрутизатор W311R/W311R+
Оглавление
О Копирайте .......................................................................................................................................... 1
Глава 1. Введение ................................................................................................................................. 5
1.1 Характеристики продукта. .................................................................................................... 5
1.2 Содержимое поставки ................................................................................................................. 6
1.3 Описание светодиодных индикаторов и портов. ....................................................................... 6
Глава 2. Установка оборудования ........................................................................................................ 9
2.1 Установка маршрутизатора. ........................................................................................................ 9
2.2 Схема использования сети. ....................................................................................................... 10
Глава 3. Установка соединения между маршрутизатором и компьютером. ..................................... 11
3.1 Установка сетевых настроек для компьютера. ......................................................................... 11
3.2 Доступ к интерфейсу администрирования маршрутизатора ................................................... 13
Глава 4. Руководство по быстрой установке ...................................................................................... 15
4.1 Setup Wizard (Мастер установки) ............................................................................................. 15
Глава 5. Расширенные настройки ....................................................................................................... 18
5.1 LAN Settings (Настройки локальной сети) ............................................................................... 18
5.2 WAN Setting (Настройки WAN) ............................................................................................... 19
5.3 MAC Address Clone (Клонирование MAC адреса) ................................................................... 21
5.4 DNS Settings (Настройки DNS) ................................................................................................. 22
Глава 6. Настройки беспроводной сети (Wireless Setting) ................................................................. 23
6.1 Basic Settings (Базовые настройки) ........................................................................................... 23
6.2 Wireless Security Settings (Настройки безопасности беспроводной сети) ............................... 25
6.2.1 Mixed WEP .......................................................................................................................... 25

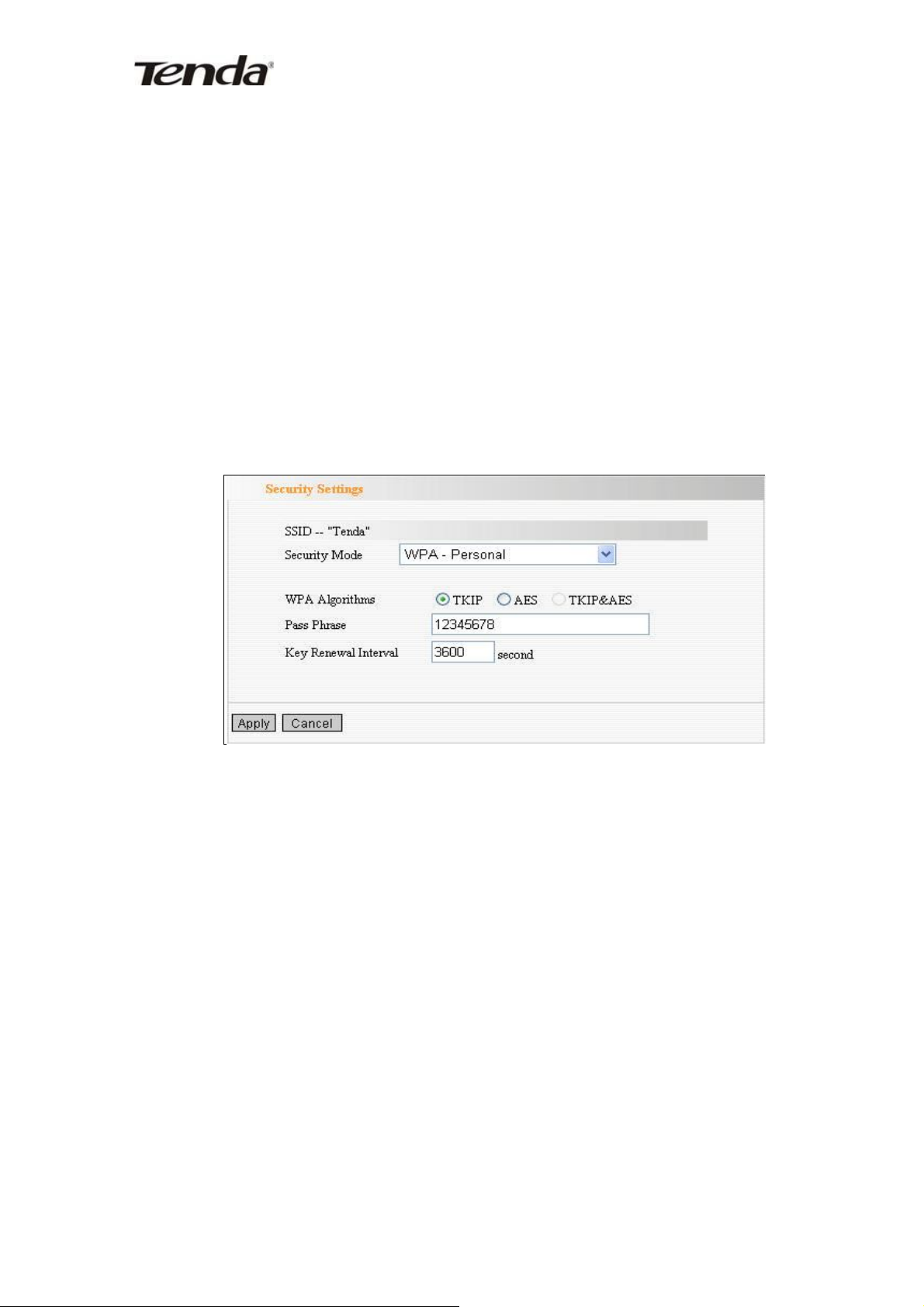

6.2.2 WPA-Personal ...................................................................................................................... 26
6.2.3 WPA2-Personal .................................................................................................................... 26

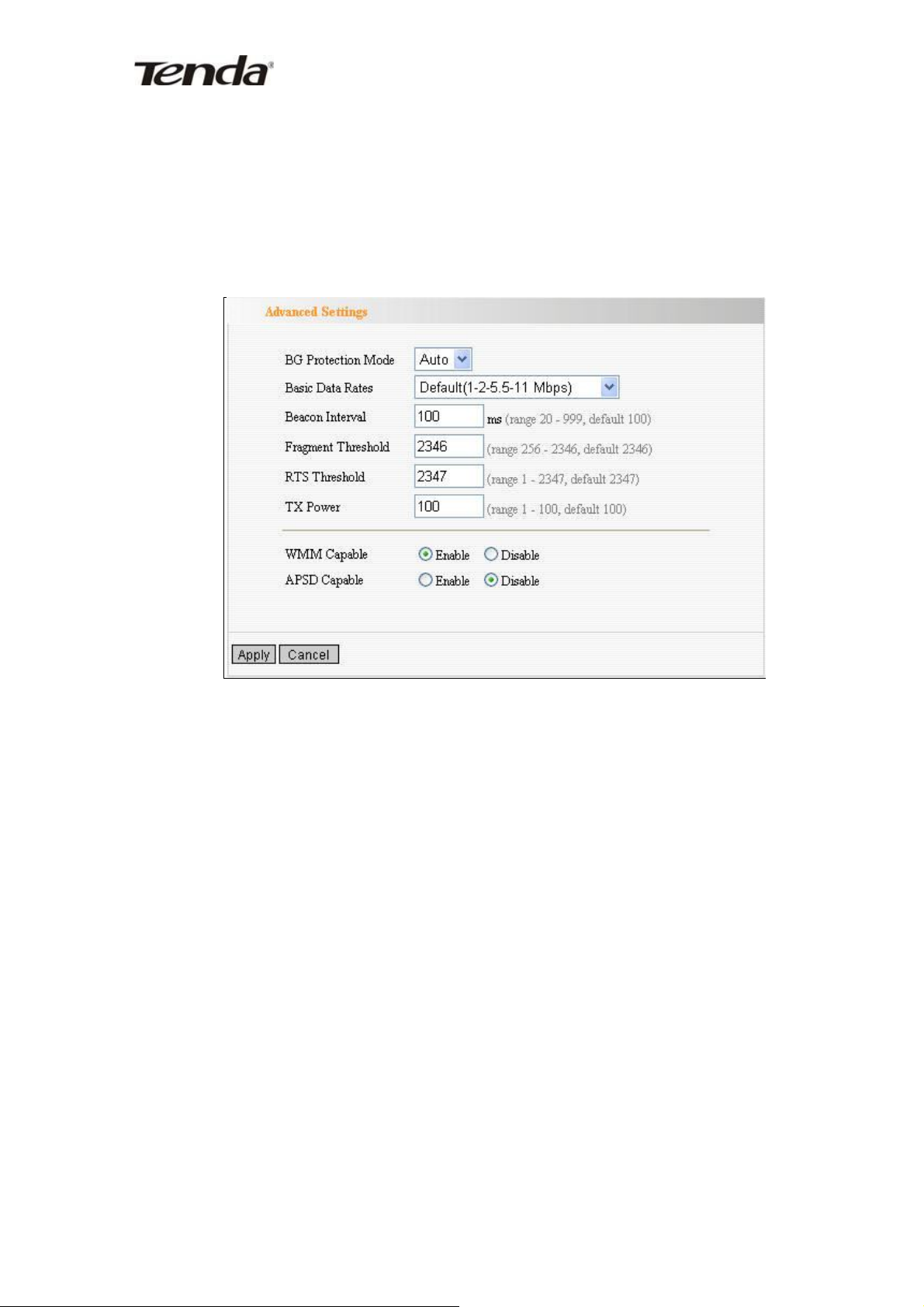

6.3 Advanced Settings (Расширенные настройки беспроводной сети) ........................................... 28

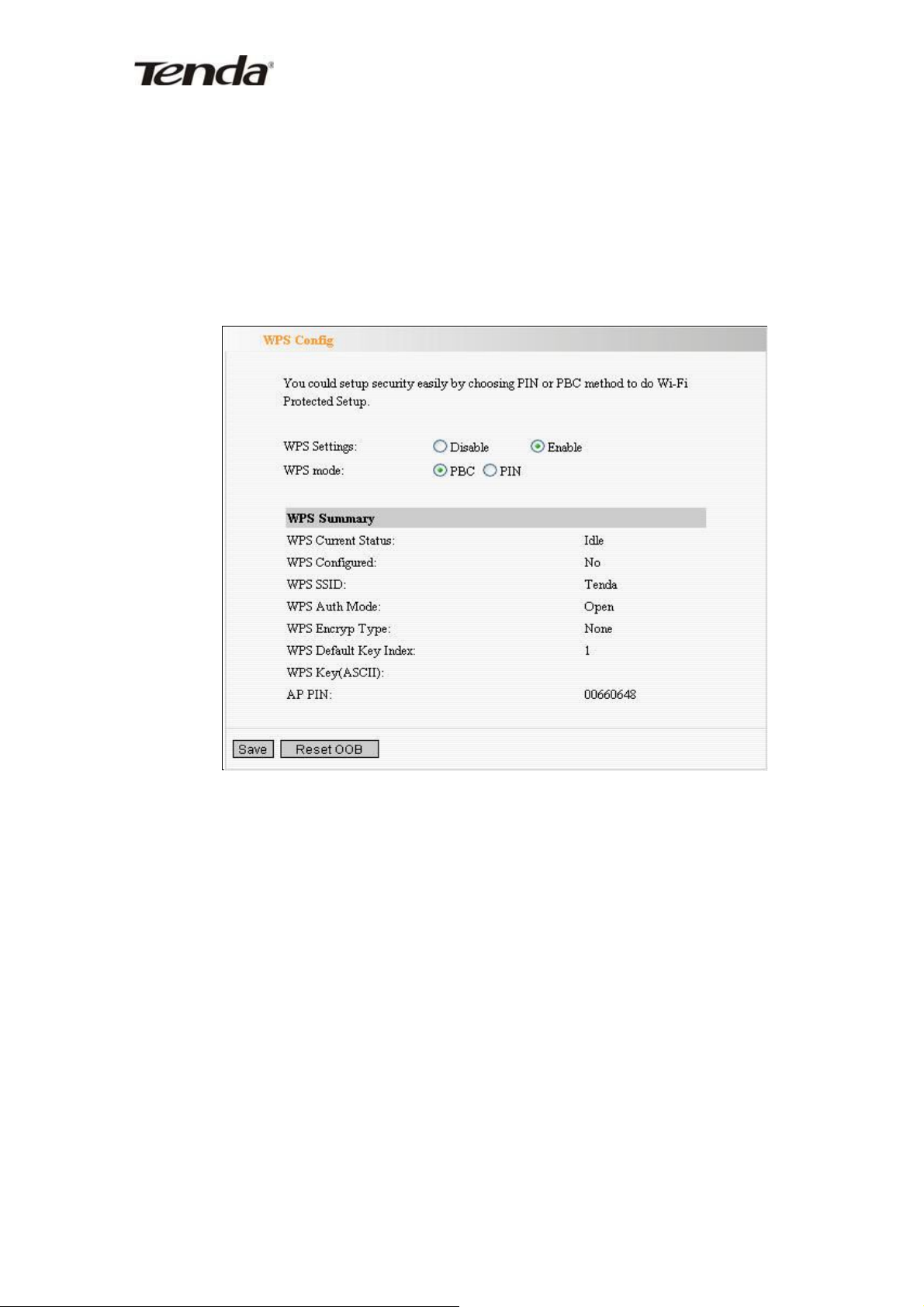

6.4 WPS Setting (Установки защищенной сети Wi-Fi) ................................................................... 29
6.5 WDS Settings (Настройки WDS) ............................................................................................... 31
2
Беспроводной маршрутизатор W311R/W311R+
6.6 Wireless Access Control (Контроль доступа к беспроводной сети) .......................................... 32
6.7 Wireless Connection Status (Статус подключения) .................................................................... 33
Глава 7. Сервер DHCP ........................................................................................................................ 34
7.1 DHCP Server Setting (Настройки DHCP) .................................................................................. 34
7.2 DHCP List and Binding(Лист привязанных IP адресов для сервера DHCP) ............................. 35
Глава 8. Виртуальный сервер ............................................................................................................. 36
8.1 Port Range Forwarding (Перенаправление диапазона портов) .................................................. 36

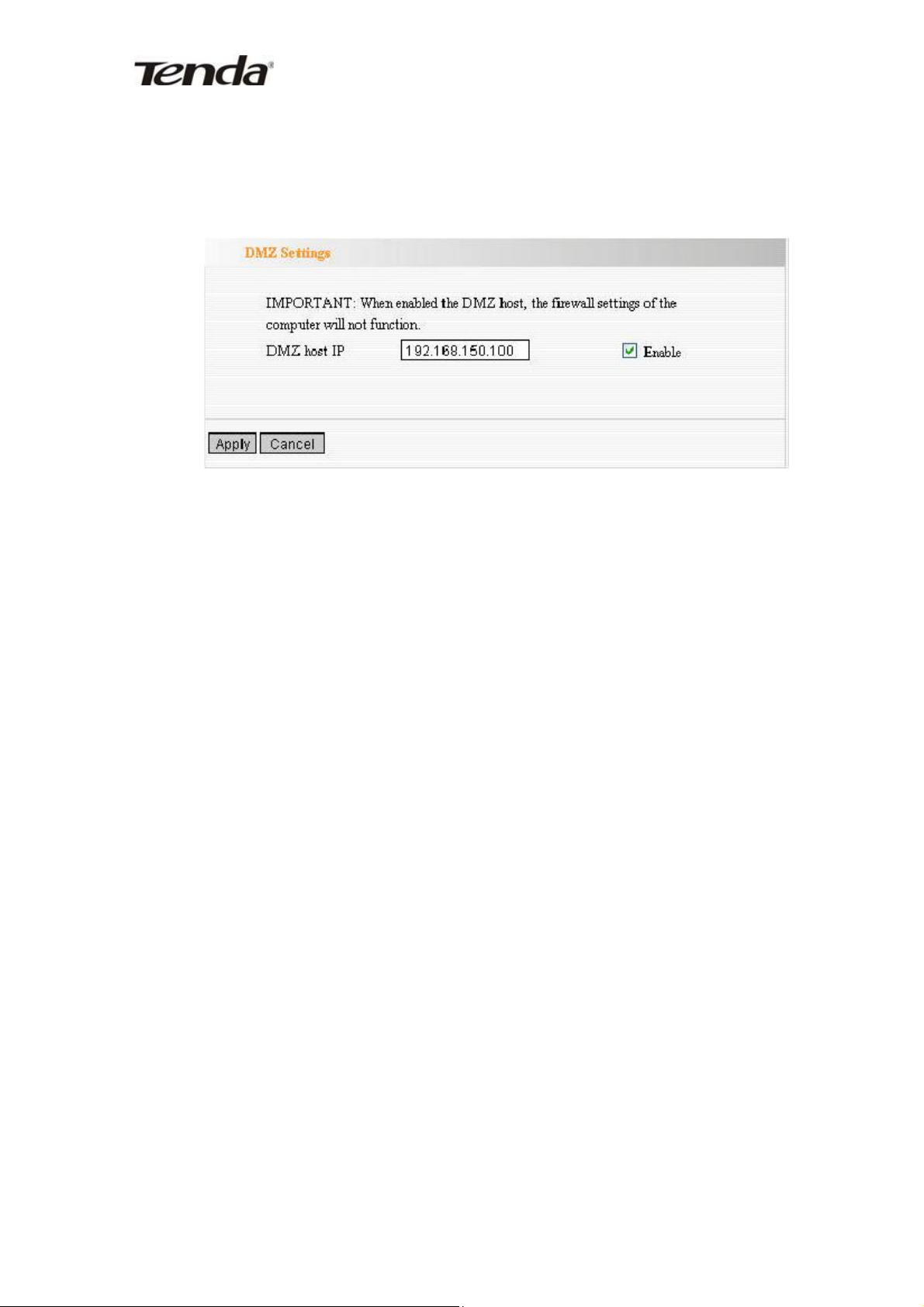

8.2 DMZ Settings (Настройки DMZ) ............................................................................................... 38
8.3 UPnP Settings (Установки UPnP)............................................................................................... 39
Глава 9. Контроль трафика (Traffic Control) ...................................................................................... 40

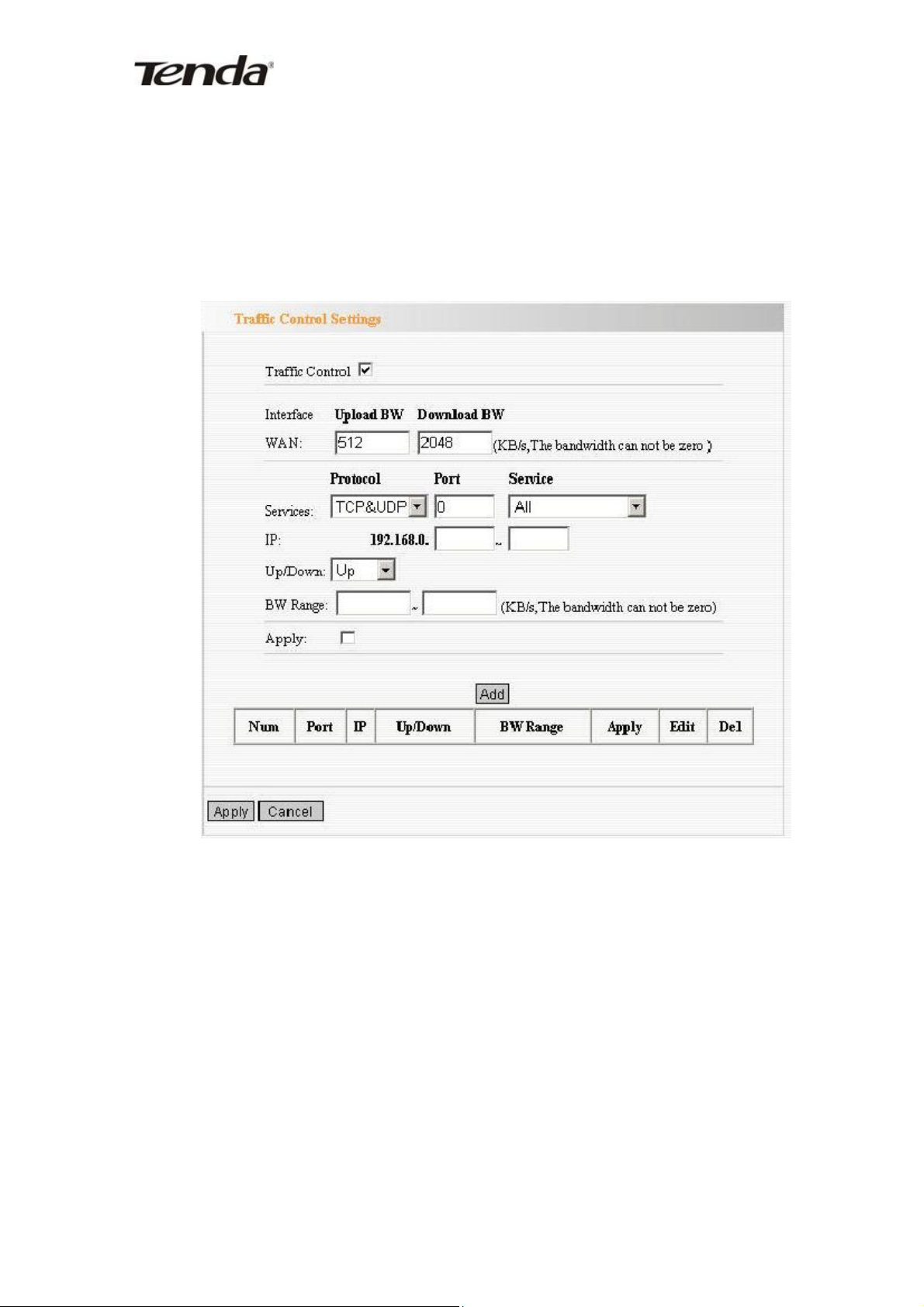

9.1 Traffic Control (Настройки ограничения трафика) ................................................................... 40
Глава 10 Настройки безопасности ...................................................................................................... 42

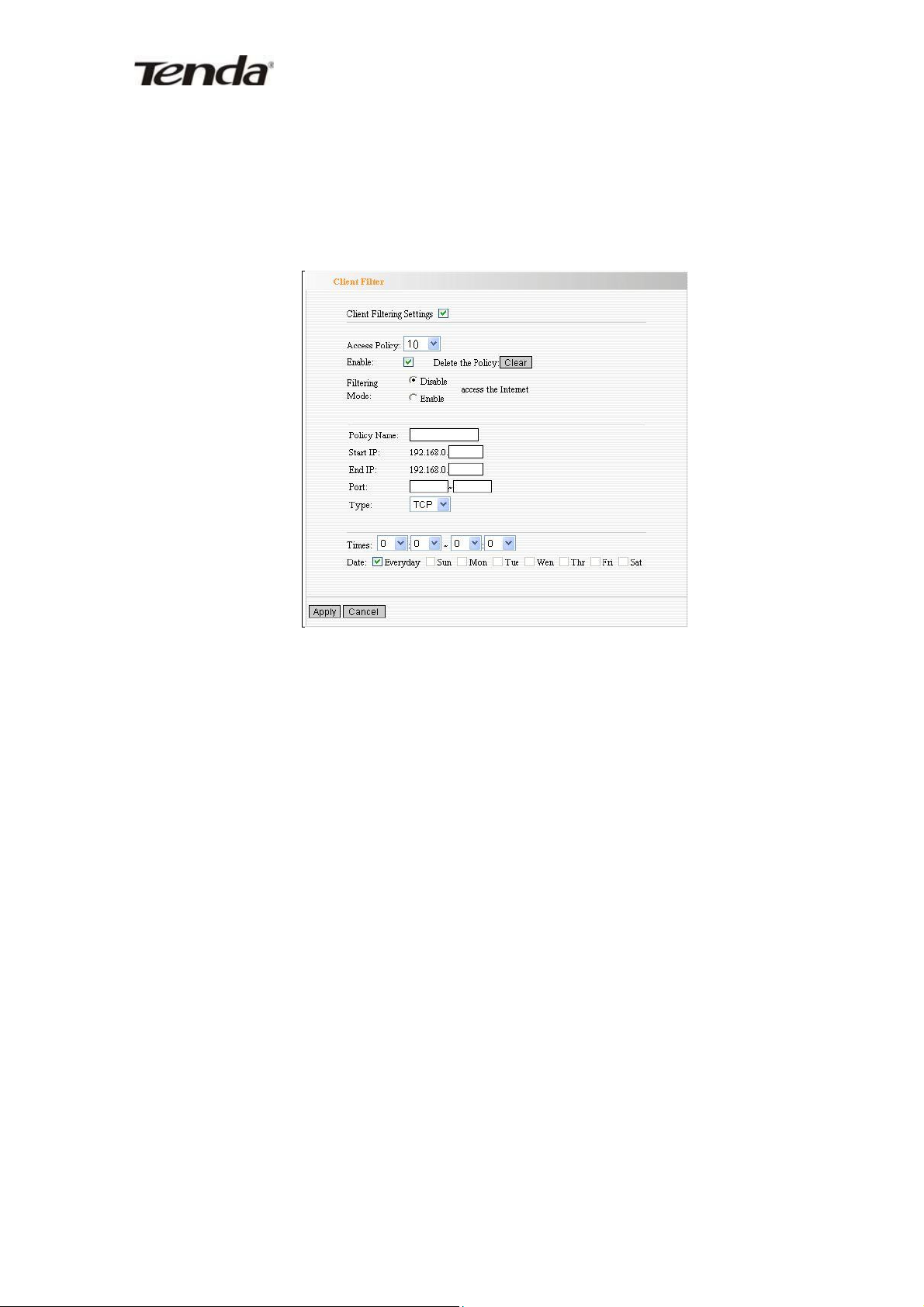

10.1 Client Filter Settings (Настройки фильтрации клиентов) ........................................................ 42
10.2 URL Filter Settings (Установки фильтрации адресов URL) .................................................... 43
10.3 MAC Address Filter (Фильтрация MAC адресов) .................................................................... 44
10.4 Prevent Network Attack (Предотвращение сетевых атак) ....................................................... 45
10.5 Remote Web Management (Удаленное управление через Веб-интерфейс) ............................ 46

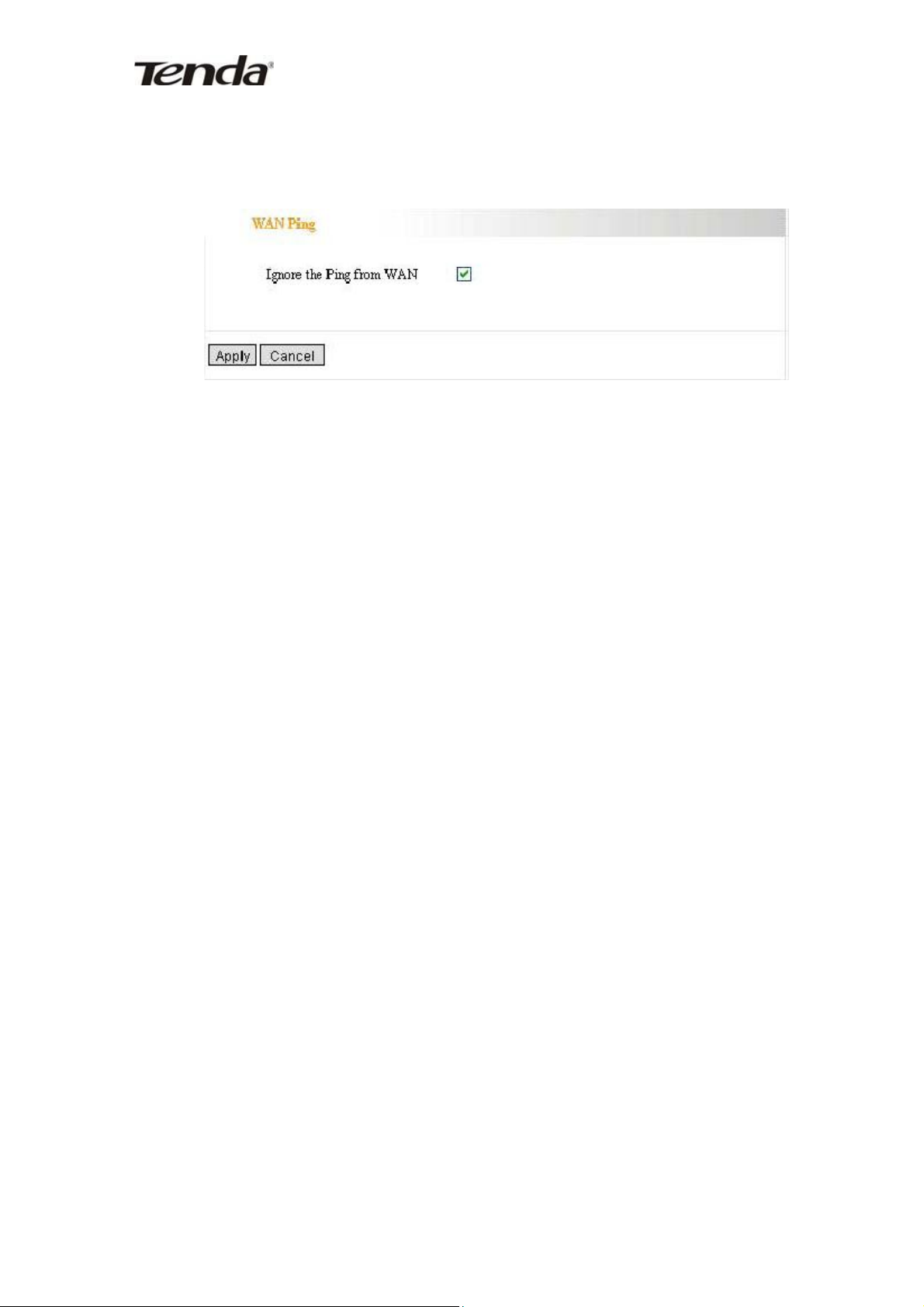

10.6 WAN Ping (Настройки пингования из внешней сети) ............................................................ 47
Глава 11. Настройки маршрутизации ................................................................................................. 48
11.1 Routing Table (Таблица маршрутизации) ................................................................................ 48
Глава 12 Системные инструменты ..................................................................................................... 49

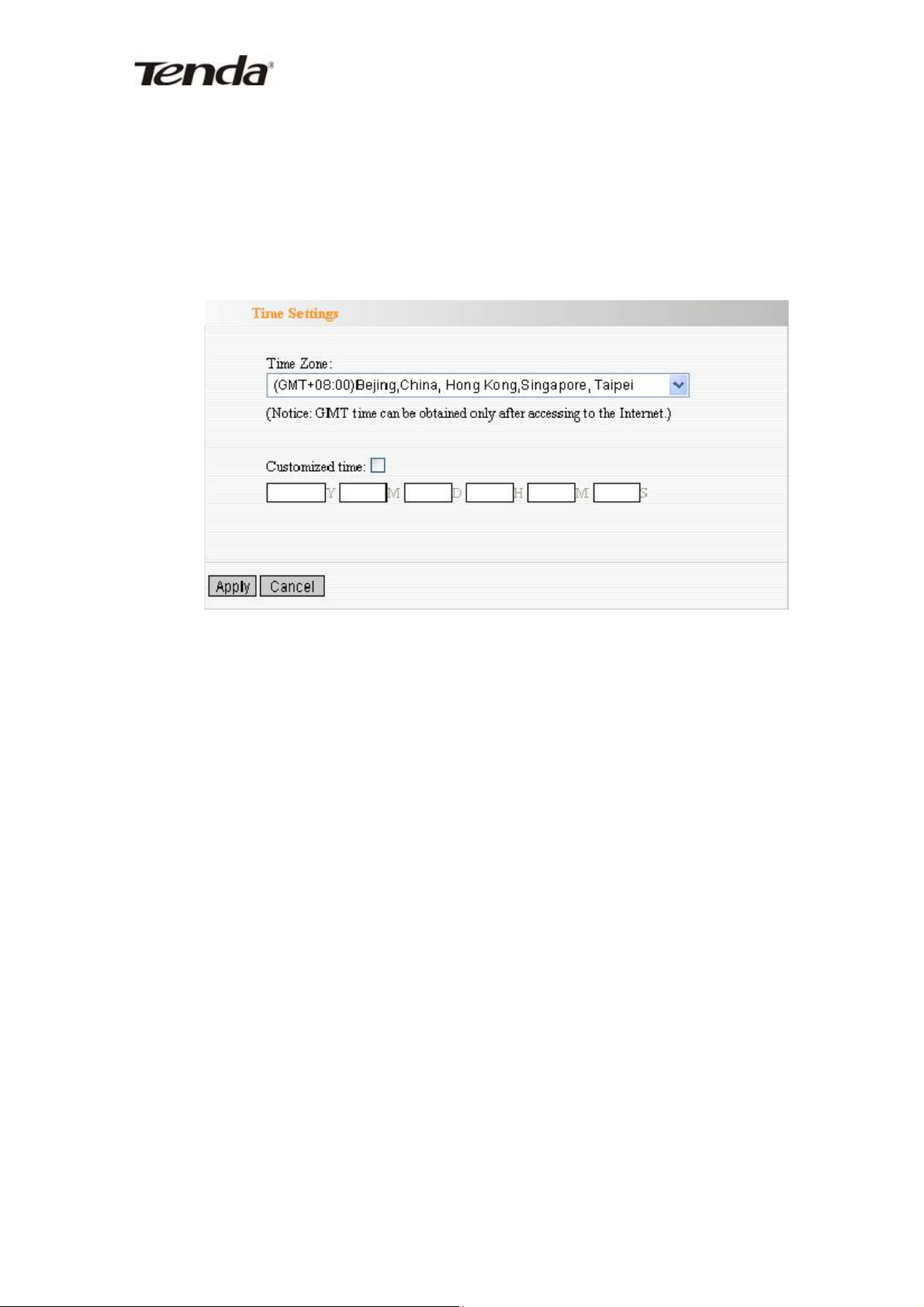

12.1 Time Settings (Установки времени) ......................................................................................... 49
12.2 DDNS (Динамический DNS) ................................................................................................... 49

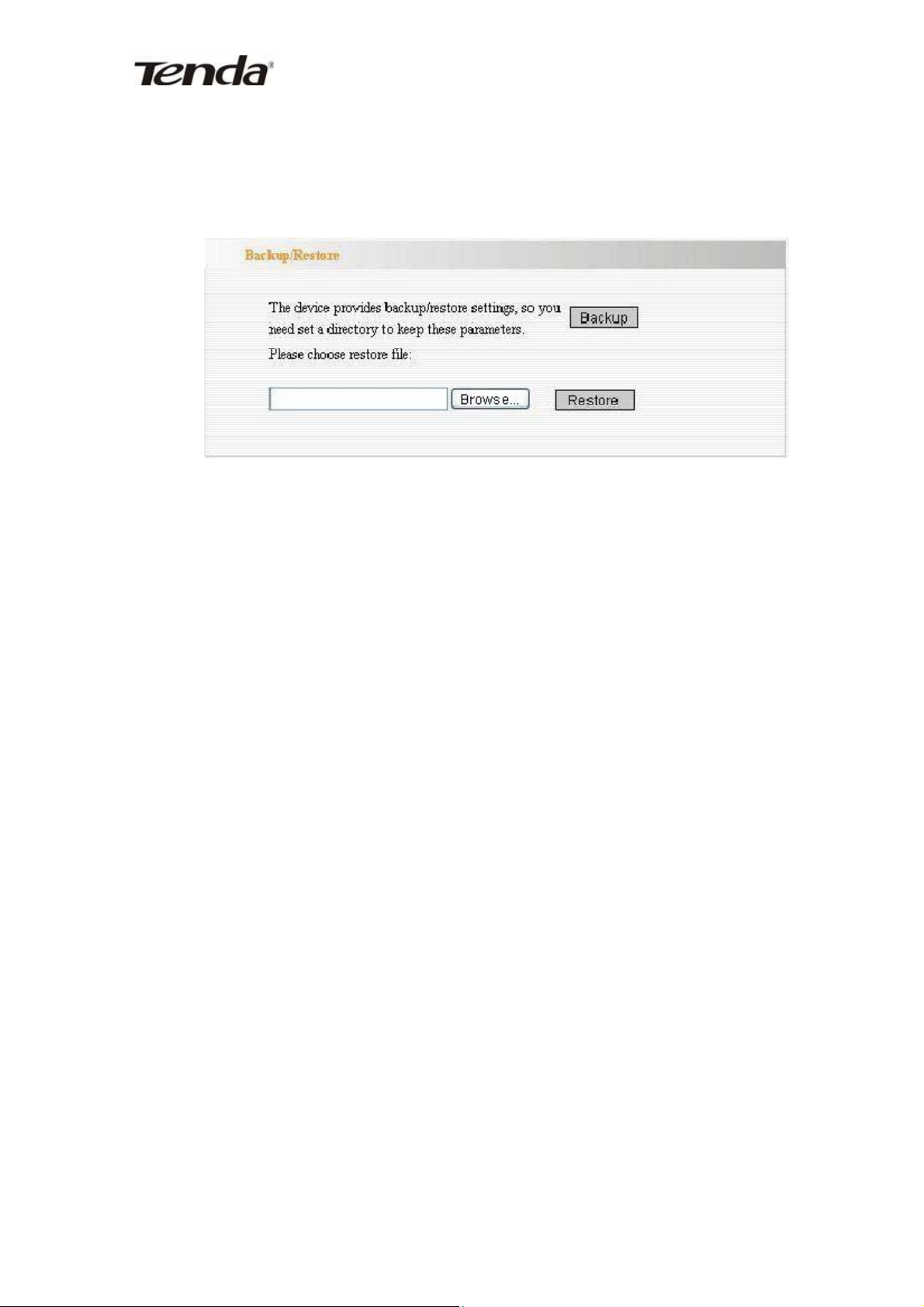

12.3 Backup/Restore Settings (Настройки резервной копии/восстановления) ................................ 51
12.4 Restore to Factory Default Setting (Восстановление настроек по умолчанию) ....................... 53
12.5 Upgrade Firmware (Обновление прошивки) ............................................................................ 54
12.6 Reboot the Router (Перезагрузка маршрутизатора) ................................................................ 55
12.7 Password Change (Изменение пароля) ..................................................................................... 55
12.8 System Log (Журнал системы) ................................................................................................ 56
3
Беспроводной маршрутизатор W311R/W311R+
12.9 Logout (Выход) ........................................................................................................................ 56
Приложение 1. Терминология ............................................................................................................ 57
Приложение 2. Часто задаваемые вопросы ........................................................................................ 59
4
Беспроводной маршрутизатор W311R/W311R+
Глава 1. Введение
Благодарим вас за покупку беспроводного широкополосного маршрутизатора W311R/W311R+
11N.
Маршрутизатор W311R/W311R+ использует последний стандарт беспроводной связи IEEE802.11n
с дистанцией передачи, увеличенной до 6 раз и скоростью передачи, увеличенной до 3 раз по
сравнению с продуктами 11G. Устройство обеспечивает отличную обратную совместимость со
стандартами 802.11b/g и включает функции маршрутизатора, беспроводной точки доступа,
коммутатора на 4 порта и брандмауэра в одном. Функция WMM обеспечивает более качественную
передачу голоса, видео и комфорт в онлайн-играх. Устройство поддерживает функцию WDS
(Wireless Distribution System) для повторения и усиления беспроводного сигнала в целях
расширения зоны покрытия беспроводной сети. Помимо этого, можно вручную отключить
вещание идентификатора беспроводной сети (SSID). Маршрутизатор поддерживает PBC и PIN
методы шифрования, фильтрацию IP адресов/портов/MAC адресов/веб-сайтов для защиты от
злонамеренных атак.
Данный маршрутизатор поддерживает функцию ограничения скорости канала для распределения
скорости скачивания участникам сети. Мастер настройки («Setup Wizard») разработан для быстрой
и простой настройки и организации совместного доступа к сети Интернет.
1.1 Характеристики продукта.
Включает маршрутизатор, беспроводную точку доступа, коммутатор на 4 порта и
брандмауэр в одном.
Мастер настройки («Setup Wizard») позволяет установить соединение с сетью Интернет
без входа в интерфейс администрирования.
Соответствует последнему стандарту IEEE802.11n и стандартам IEEE802.11b/g
Увеличенная в 6 раз зона покрытия по сравнению со стандартом 802.11g позволяет
уменьшить количество «мертвых зон».
Увеличенная в 3 раза скорость передачи данных, по сравнению со стандартом 802.11g.
Поддержка методов шифрования: 64 бит или 128 бит WEP, WPA, WPA2, WPA&WPA2.
Поддержка протокола RTS/CTS и функции разделения данных при пересылке.
Предоставляет один Ethernet порт WAN 10/100Mbps с автоматическим согласованием
скорости.
Предоставляет один Ethernet порт LAN 10/100Mbps с автоматическим согласованием
скорости.
Поддержка соединений с xDSL/Кабельным модемом, статического и динамического IP
адреса в глобальной сети.
5
Беспроводной маршрутизатор W311R/W311R+
Поддержка фильтрации MAC/IP/URL адресов.
Поддержка удаленного управления с использованием веб-интерфейса.
Поддержка технологии беспроводного роуминга для повышенной эффективности
беспроводных соединений.
Поддержка скрытого режима SSID и контроля доступа по MAC адресам (до 30 записей)
Поддержка Auto MDI/MDIX
Обеспечивает журнал системы для записи событий маршрутизатора.
Поддержка автоматического/ручного согласования скорости для 802.11b/802.11g
Поддержка UPnP и DDNS
Поддержка Firefox 1.0, IE5.5 и выше.
Поддержка контроля доступа в сеть Интернет для локальной сети.
Поддержка SNTP
Поддержка виртуального сервера, DMZ узла
Поддержка расширения беспроводной сети при помощи функции WDS
Поддержка функции ограничения канала.
Отсоединяемая антенна (только для модели W311R+)
1.2 Содержимое поставки
Распакуйте коробку и убедитесь, что присутствуют следующие компоненты:
Один беспроводной маршрутизатор W311R/W311R+
Одно руководство по быстрой установке
Один адаптер питания
Один CD-ROM
Одна внешняя антенна (только для модели W311R+)
В случае отсутствия или повреждения любого компонента, пожалуйста, свяжитесь с поставщиком
для замены.
1.3 Описание светодиодных индикаторов и портов.
Вид передней панели и светодиодных индикаторов:
Описание светодиодных индикаторов на передней панели (слева направо):
6
POWER
Мигающий зеленый индикатор указывает на нормальное соединение с источником
питания.
SYS
Мигающий зеленый индикатор указывает на нормальное функционирование системы.
WPS
Мигающий индикатор указывает на текущий процесс согласования с клиентом.
WLAN
Светодиодный индикатор беспроводного сигнала. Мигающий зеленый индикатор
указывает на включенную функцию беспроводной сети.
LAN (4, 3, 2, 1)
Светодиодный индикатор проводных подключений с локальной сетью. Горящий
индикатор указывает на наличие проводного подключения к соответствующему порту.
Мигающий индикатор указывает на прием/передачу данных.
Беспроводной маршрутизатор W311R/W311R+
WAN
Индикатор подключения к внешней сети (провайдера). Горящий индикатор указывает на
нормальное подключение к внешней сети. Мигающий индикатор указывает на
прием/передачу данных.
Вид задней панели:
Описание портов на задней панели (слева направо)
POWER
Коннектор для подключения адаптера питания. Пожалуйста, используйте включенный
адаптер 9V DC.
WAN
Ethernet порт 100Mbps для установки подключений с модемом, коммутатором и другими
устройствами.
LAN (1, 2, 3, 4)
4 Ethernet порта 10/100Mbps для установки соединений с коммутатором, маршрутизатором
или сетевой картой компьютера.
RESET
7
Беспроводной маршрутизатор W311R/W311R+
Кнопка сброса настроек системы. Нажмите и удерживайте данную кнопку в течении 7
секунд для удаления установленных настроек и возврата к настройкам по умолчанию.
WPS
Кнопка WPS. Нажмите и удерживайте в течении 1 секунды для включения функции WPS.
После этого индикатор WPS на передней панели начнет мигать.
8
Беспроводной маршрутизатор W311R/W311R+
Глава 2. Установка оборудования
2.1 Установка маршрутизатора.
После распаковки, пожалуйста, следуйте нижеперечисленным шагам для установки соединения.
Для лучшей эффективности беспроводного сигнала, пожалуйста, разместите маршрутизатор в
середине зоны покрытия разворачиваемой беспроводной сети.
1. Используйте включенный в поставку адаптер питания для установки подключения к сети.
ВАЖНО: Использование стороннего адаптера может привести к повреждению устройства
и отказе от гарантийного обслуживания.
2. Установите подключение между маршрутизатором и сетевой картой вашего компьютера,
используя кабель «витая пара».
3. Установите соединение между портом WAN маршрутизатора и выделенной линией,
предоставленной провайдером.
4. Вставьте CD-ROM в считыватель подсоединенного компьютера и дважды кликните на
иконку «Setup». После этого, следуйте инструкциям до завершения установки. Или
используйте веб-интерфейс маршрутизатора для конфигурации (см. главу 3).
9
Беспроводной маршрутизатор W311R/W311R+
2.2 Схема использования сети.
Обычно беспроводная локальная есть разворачивается в определенном окружении, где каждая
точка доступа расположена в определенном месте с определенной зоной покрытия для
предоставления коммуникационных сервисов. Другими словами, точки доступа расположены в
центре зоны покрытия для минимизации «мертвых зон».
10
Беспроводной маршрутизатор W311R/W311R+
Глава 3. Установка соединения между маршрутизатором и
компьютером.
Для простой и быстрой настройки, необходимо выполнение следующих шагов.
3.1 Установка сетевых настроек для компьютера.
1. На рабочем столе компьютера кликните правой кнопкой мыши на иконке «Сетевое
окружение» и выберите из выпадающего меню пункт «Свойства».
2. Кликните правой кнопкой мыши на иконке «Подключение по локальной сети» и выберите
из выпадающего меню пункт «Свойства».
11
Беспроводной маршрутизатор W311R/W311R+
3. Выберите «Протокол Интернета (TCP/IP)» и кликните «Свойства»
4. Выберите флажок «Получить IP адрес автоматически» или флажок «Использовать
следующий IP адрес»
a. «Получить IP адрес автоматически» как на следующей иллюстрации:
12
Беспроводной маршрутизатор W311R/W311R+
b. «Использовать следующий IP адрес»
IP адрес: 192.168.0.XXX (XXX – число от 2 до 254)
Маска подсети: 255.255.255.0
Шлюз: 192.168.0.1
Сервер DNS: Необходимо использовать адрес DNS сервера предоставляемого вам
вашим провайдером. В противном случае, можно использовать адрес шлюза по
умолчанию на вашем маршрутизаторе в качестве прокси-адреса DNS сервера.
Нажмите «ОК» для сохранения настроек.
Совет: Если вы неуверенны в правильности адреса DNS сервера, мы рекомендуем вам
использовать опцию «Получить IP адрес автоматически» или «Получить адрес DNS сервера
автоматически»
3.2 Доступ к интерфейсу администрирования маршрутизатора
1. Для доступа к Web-интерфейсу администрирования маршрутизатора, запустите браузер,
например Internet Explorer, и введите в строку адреса IP адрес маршрутизатора по
умолчанию: http://192.168.0.1. Нажмите «Enter».
13
Беспроводной маршрутизатор W311R/W311R+
2. Введите «admin» (без кавычек) в оба поля: «User name» и «Password»
3. Если вы ввели правильное имя пользователя и пароль, следующее окно должно
отобразиться в браузере:
14
Беспроводной маршрутизатор W311R/W311R+
Глава 4. Руководство по быстрой установке
Данная глава описывает быструю установку доступа к сети Интернет. Пожалуйста, следуйте
данному руководству для установки соединения между маршрутизатором и сетью Интернет.
4.1 Setup Wizard (Мастер установки)
1. Данное окно «Welcome to Setup Wizard» для быстрой настройки вашего маршрутизатора.
Нажмите «Next»
2. В данном окне, выберите один из режимов соединения с сетью Интернет. В случае, если
вы неуверенны, нажмите кнопку «Detect» или уточните у вашего провайдера и нажмите
кнопку «Next»
ADSL Virtual Dial-up (via PPPoE)
Введите имя учетной записи (Account) и пароль (Password) предоставленные вашим
провайдером и нажмите кнопку «Next».
Пример:
15
Беспроводной маршрутизатор W311R/W311R+
Dynamic IP (via DHCP)
Если режим соединения определен провайдером как «Dynamic IP» - ваш IP адрес меняется
при каждом подключении к сети Интернет. В этом случае, нет необходимости вводить
какую-либо информацию, как в других режимах. Нажмите «Next» и «Save» для завершения
настройки.
Static IP
В данном окне, заполните сетевую информацию, предоставленную вашим провайдером в
полях IP Address (IP адрес), Subnet Mask (маска подсети), Gateway (шлюз) и Primary DNS
Server (адрес основного сервера DNS) и нажмите кнопку «Next»
Пример:
Провайдер предоставляет следующие параметры TCP/IP:
IP Address: 192.168.1.2
Subnet Mask: 255.255.255.0
Gateway: 192.168.1.1
Primary DNS Server: 192.168.1.2
Alternate DNS Server: 202.96.134.133
16
Беспроводной маршрутизатор W311R/W311R+
Нажмите «Save» для завершения настройки. Маршрутизатор запишет введенные
настройки. Для активации настроек рекомендуется выбрать «Reboot the Router» из меню
«System Tools» слева для перезагрузки устройства. Во время перезагрузки подождите
несколько минут и не отключайте устройство от питания.
Нажмите «System Status» в меню слева для получения текущей информации о сети и
системе. Если статус «Connection Status» отображается как «Connected», поздравляем, вы
завершили настройку базовых установок маршрутизатора и в данный момент подключены
к сети Интернет. Описание дополнительных и расширенных настроек маршрутизатора
дано в главе «Расширенные настройки».
17
Беспроводной маршрутизатор W311R/W311R+
Глава 5. Расширенные настройки
5.1 LAN Settings (Настройки локальной сети)
Настройки локальной сети для базовых параметров TCP/IP портов LAN.
MAC Address: Физический MAC адрес маршрутизатора отображаемый в локальной сети
не может быть изменен.
IP Address: IP адреса маршрутизатора в локальной сети (не IP адреса присоединенных
устройств). Значение по умолчанию: 192.168.0.1
Subnet mask: Показывает маску подсети маршрутизатора для оценки доступного размера
сети. Значение по умолчанию: 255.255.255.0
Примечание: При изменении IP адреса маршрутизатора, необходимо помнить, что доступ к
Web-интерфейсу администрирования маршрутизатора осуществляется по IP адресу
маршрутизатора.
18
Loading...
