беспроводной Wireless-N ADSL+ маршрутизатор W300D

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

О Копирайте

является зарегистрированной торговой маркой компании Шенжен Тенда

Технолоджи (Shenzhen Tenda Technology Co., Ltd). Все продукты и имена продуктов, упомянутые

ниже, являются торговыми марками или зарегистрированными торговыми марками

соответствующих правообладателей.

Права на весь интегрированный продукт, включая аксессуары и программное обеспечение,

принадлежат компании Шенжен Тенда Технолоджи (Shenzhen Tenda Technology Co., Ltd). Без

разрешения компании Шенжен Тенда Технолоджи (Shenzhen Tenda Technology Co., Ltd) не

разрешается копирование, плагиат, имитация или перевод на другие языки любой части продукта.

Все фотографии и спецификации продукта, упомянутые в данном руководстве, даны только для

справок. Компания оставляет за собой право на изменение программного обеспечения или

комплектующих. В случае изменений, компания Тенда не отвечает за предварительное

информирование пользователей. Дополнительную информацию о продукции можно получить на

веб-сайтах www.tenda.cn, www.tenda.ru.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Оглавление

О Копирайте ................................................................................................................................................ 1

Глава 1. Обзор продукта ............................................................................................................................. 5

1.1 Информация о продукте ................................................................................................................... 5

1.2 Характеристики продукта ................................................................................................................ 5

1.3 Содержимое поставки ....................................................................................................................... 6

Глава 2. Знакомство с маршрутизатором. ................................................................................................. 7

2.1 Задняя панель и описание портов .................................................................................................... 7

2.2 Передняя панель и описание светодиодных индикаторов. ........................................................... 9

2.3 Установка оборудования ................................................................................................................ 10

Глава 3. Установка соединения между маршрутизатором и компьютером. ....................................... 11

3.1 Установка сетевых настроек для компьютера. ............................................................................. 11

3.2 Проверка сетевого соединения. ..................................................................................................... 14

3.3 Доступ к интерфейсу администрирования маршрутизатора ...................................................... 15

Глава 4. Настройка DSL соединения ....................................................................................................... 17

4.1 DSL Setting (Настройка DSL соединения) .................................................................................... 17

Глава 5: Расширенные настройки. ........................................................................................................... 27

5.1 LAN Setting (Настройки локальной сети). .................................................................................... 27

5.2 MAC Address Clone (Клонирование MAC адреса) ....................................................................... 27

5.3 DNS Settings (Настройки DNS) ...................................................................................................... 28

Глава 6 Настройки беспроводной сети (Wireless Setting) ..................................................................... 29

6.1 Basic Settings (Базовые настройки) ................................................................................................ 29

6.2 Wireless Security Settings (Настройки безопасности беспроводной сети) .................................. 30

6.2.1 Mixed WEP ................................................................................................................................ 31

6.2.2 WPA-Personal ............................................................................................................................ 32

6.2.3 WPA2-Personal .......................................................................................................................... 32

6.2.4 WPA- Enterprise ........................................................................................................................ 33

6.2.5 WPA2-Enterprise ....................................................................................................................... 34

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

6.2.6 802.1X ........................................................................................................................................ 36

6.3 WPS Setting (Установки защищенной сети Wi-Fi) ....................................................................... 37

6.4 WDS Settings (Настройки WDS) .................................................................................................... 38

6.5 Advanced Wireless Settings (Расширенные настройки беспроводной сети) ............................... 39

6.6 Wireless Access Control (Контроль доступа к беспроводной сети) ............................................. 40

6.7 Wireless Connection Status (Статус подключения) ....................................................................... 41

Глава 7. Сервер DHCP .............................................................................................................................. 42

7.1 DHCP Server Setting (Настройки DHCP) ....................................................................................... 42

7.2 DHCP Client List (Лист привязанных IP адресов для сервера DHCP) ........................................ 42

Глава 8. Виртуальный сервер ................................................................................................................... 44

8.1 Single Port Forwarding (Перенаправление определенного порта) ............................................... 44

8.2 Port Range Forwarding (Перенаправление диапазона портов) ..................................................... 45

8.3 Port Trigger Setting (Настройки переключения перенаправления портов) ................................ 47

8.4 ALG Service Settings (Установки сервиса ALG) ........................................................................... 48

8.5 DMZ Settings (Настройки DMZ) .................................................................................................... 50

8.6 UPnP Settings (Установки UPnP) ................................................................................................... 50

Глава 9. Контроль трафика ....................................................................................................................... 51

Глава 10 Настройки безопасности ........................................................................................................... 53

10.1 Client Filter Settings (Настройки фильтрации клиентов)............................................................ 53

10.2 URL Filter (Установки фильтрации адресов URL) ..................................................................... 54

10.3 MAC Address Filter (Фильтрация MAC адресов) ....................................................................... 56

10.4 Prevent Network Attack (Предотвращение сетевых атак) ........................................................... 57

10.5 Remote Web Management (Удаленное управление через Веб-интерфейс) .............................. 57

10.6 Local Web Management (Локальное управление через веб-интерфейс) ................................... 58

10.7 WAN Ping (Настройки пингования из внешней сети) ............................................................... 59

Глава 11. Настройки маршрутизации ...................................................................................................... 60

11.1 Routing Table (Таблица маршрутизации) .................................................................................... 60

11.2 Static Routing (Статическая маршрутизация) ............................................................................. 60

Глава 12 Системные инструменты .......................................................................................................... 62

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

12.1 Time Settings (Установки времени) ............................................................................................. 62

12.2 DDNS (Динамический DNS) ........................................................................................................ 62

12.3 Backup/Restore Settings (Настройки резервной копии/восстановления) .................................. 63

12.4 Restore to Factory Default Setting (Восстановление настроек по умолчанию) ......................... 65

12.5 Upgrade Firmware (Обновление прошивки) ................................................................................ 66

12.6 Reboot the Router (Перезагрузка маршрутизатора) .................................................................... 66

12.7 Password Change (Изменение пароля) ......................................................................................... 67

12.8 System Log (Журнал системы) ..................................................................................................... 67

Приложение I: Термины ........................................................................................................................... 69

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 1. Обзор продукта

1.1 Информация о продукте

Беспроводной широкополосный маршрутизатор W300D ADSL2+ 300M обеспечивает скорость

скачивания до 24Mbps и скорость отдачи до 1Mbps и включает функции модема ADSL2+,

беспроводного маршрутизатора, коммутатора для локальной сети на 4 порта и брандмауэра в

одном устройстве. W300D использует продвинутую технологию MIMO (multiple input – multiple

output) и увеличивает дистанцию покрытия обычных продуктов на основе стандарта 802.11g в

более чем 8 раз. При совместимости со стандартами IEEE802.11n (проект стандарта версии 2.0) и

IEEE802.11g/b, устройство обеспечивает стабильную скорость передачи до 300Mbps.

Данное устройство поддерживает функцию WDS (Wireless Distribution System – Система

распространения беспроводной сети) для повторения и усиления сигналов в целях увеличения

покрытия беспроводной сети. Помимо этого, маршрутизатор позволяет ручной запрет вещания

идентификатора сети SSID. Метод шифрования WPS (PBS и PIN), фильтрация портов и

фильтрация адресов MAC может защитить вашу сеть от злонамеренных атак.W300D может

управляться через локальный/удаленный интерфейс управления, откуда угодно. Кроме того,

функция WMM поможет в более качественной передаче голоса и видео. Таким образом, данный

маршрутизатор является лучшим выбором для небольшого офиса или малых предприятий для

организации беспроводной сети.

1.2 Характеристики продукта

 Интегрирует функции ADSL+ модема, беспроводного маршрутизатора, коммутатора для

локальной сети на 4 порта и брандмауэра

 Соответствует стандарту IEEE802.11n (проект стандарта версии 2.0) и совместим со

стандартами IEEE802.11b и IEEE802.11g.

 Технология MIMO использует отраженные сигналы для увеличения дистанции передачи в

8 раз по сравнению со стандартом 802.11g и уменьшает количество «мертвых зон» в зоне

покрытия беспроводной сети.

 Обеспечивает скорость получения до 300Mbps и скорость отсылки до 300Mbps.

 Поддерживает функцию WMM для более качественной передачи голоса и видео.

 Поддерживает методы шифрования: WEP с шифрованием 64бит и 128бит, WPA, WPA2 и

стандарт подтверждения личности 802.1x

 Поддерживает стандарт постоянного виртуального канала (Permanent Virtual Circuit) от

ATM Forum UNI 3.0, 3.1 и 4.0

 Поддержка Setup Wizard (мастера настройки) для быстрой и легкой конфигурации.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Метод шифрования WPS (PBS и PIN) для избавления от необходимости запоминать

длинные пароли.

 Поддержка удаленного и локального доступа к веб-интерфейсу управления.

 Поддержка технологии беспроводного роуминга для обеспечения высокоэффективного

подключения к беспроводной сети.

 Поддержка режима скрытия SSID и контроль доступа по MAC адресу.

 Автоматическая поддержка подключения MDI/MDIX

 Предоставление журнала системы, для записи статуса маршрутизатора.

 Поддержка фильтрации MAC адресов, IP адресов, URL адресов и настройка правил для

NAT.

 Поддержка UPnP и DDNS.

 Поддержка контроля доступа по MAC адресам с возможностью записи до 30 адресов.

 Поддержка сервера и клиента DHCP.

 Поддержка SNTP

 Поддержка ограничения пропускной способности для диапазона IP адресов.

 Встроенный брандмауэр для предотвращения хакерских атак.

 Поддержка автоматического выбора канала для беспроводной сети.

 Поддержка функции WDS (Wireless Distribution System – Система распространения

беспроводной сети).

1.3 Содержимое поставки

 Один широкополосный маршрутизатор W300D Wireless-N ADSL2+

 Один CD-ROM (Руководство пользователя, Setup Wizard и др.)

 Одно руководство по быстрой установке

 Два телефонных кабеля RJ11

 Один Ethernet кабель RJ45

 Один адаптер питания

 Один сплиттер

Если какие-либо предметы отсутствуют или повреждены, свяжитесь с вашим поставщиком для их

замены.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 2. Знакомство с маршрутизатором.

2.1 Задняя панель и описание портов

Вид задней панели:

Описание задней панели:

Интерфейс на задней панели Описание

LAN (1-4) Для соединения с сетевой картой компьютера

или исходящего соединения с концентратором

или коммутатором.

RESEST/WPS Примечание: нажмите данную кнопку в течение

7 секунд для удаления установленных настроек

и сброса до настроек по умолчанию. При

нажатии кнопки в течении 1 секунды

включается WPS в режиме PBS

DSL Соединение с DSL линией (телефонная линия)

POWER Для входящего напряжения 12В с силой тока

1А

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

2.2 Передняя панель и описание светодиодных индикаторов.

На передней панели расположены светодиодные индикаторы, показанные на рисунке:

Светодиодный

Состояние Описание

индикатор

POWER Горит Указывает на нормальный режим питания

SYS Мигает Указывает на нормальное функционирование

системы

DSL Горит Указывает на нормальное соединение с DSL

линией

Мигает Указывает на идущий процесс согласования

соединения

WLAN Горит Указывает на нормальную работу модуля

беспроводной связи

Мигает Указывает на идущий процесс передачи и/или

получения данных

LAN (1/2/3/4) Горит Указывает на нормальное соединение

Мигает Указывает на передачу и/или получение данных

для порта LAN

WPS Мигает Указывает на процесс согласования между

маршрутизатором и клиентами в WPS режиме

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

2.3 Установка оборудования

Перед установкой маршрутизатора, пожалуйста, следуйте перечисленным шагам для установки

соединений. Для лучшей производительности беспроводной сети, расположите маршрутизатор в

центре зоны покрытия беспроводной сети.

1. Подсоедините телефонную линию в порт DSL маршрутизатора.

2. Присоедините блок питания, включенный в поставку, к разъему питания маршрутизатора.

3. Присоедините компьютер к линии LAN маршрутизатора, используя один кабель.

Важно: Пожалуйста, используйте включенный в поставку блок питания. При

использовании постороннего блока питания, возможно повреждение устройства, что

повлечет отказ в гарантийном обслуживании.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 3. Установка соединения между маршрутизатором и

компьютером.

Для простой и быстрой настройки, необходимо выполнение следующих шагов.

3.1 Установка сетевых настроек для компьютера.

1. На рабочем столе компьютера кликните правой кнопкой мыши на иконке «Сетевое окружение» и выберите из выпадающего меню пункт «Свойства».

2. Кликните правой кнопкой мыши на иконке «Подключение по локальной сети» и выберите из выпадающего меню пункт «Свойства».

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

3. Выберите «Протокол Интернета (TCP/IP)» и кликните «Свойства»

4. Выберите флажок «Получить IP адрес автоматически» или флажок «Использовать следующий IP адрес»

a. «Получить IP адрес автоматически» как на следующей иллюстрации:

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

b. «Использовать следующий IP адрес»

IP адрес: 192.168.0.XXX (XXX – число от 2 до 254)

Маска подсети: 255.255.255.0

Шлюз: 192.168.0.1

Сервер DNS: Необходимо использовать адрес DNS сервера предоставляемого вам

вашим провайдером. В противном случае, можно использовать адрес шлюза по

умолчанию на вашем маршрутизаторе в качестве прокси-адреса DNS сервера.

Нажмите «ОК» для сохранения настроек.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Совет: Если вы неуверенны в правильности адреса DNS сервера, мы рекомендуем вам

использовать опцию «Получить IP адрес автоматически» или «Получить адрес DNS сервера

автоматически»

3.2 Проверка сетевого соединения.

1. Выберите «Пуск» - «Все программы» - «Стандартные» - «Командная строка»

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

2. Введите команду «ping 192.168.0.1» (без кавычек) и нажмите «Enter» на клавиатуре. Если

отображаемый вывод совпадает с рисунком ниже – ваш компьютер успешно соединен по

локальной сети с маршрутизатором. В противном случае, проверьте правильность

настроек и функциональность сетевого оборудования.

3.3 Доступ к интерфейсу администрирования маршрутизатора

1. Для доступа к Web-интерфейсу администрирования маршрутизатора, запустите браузер, например Internet Explorer, и введите в строку адреса IP адрес маршрутизатора по умолчанию: http://192.168.0.1. Нажмите «Enter».

2. Введите «admin» (без кавычек) в оба поля: «User name» и «Password»

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

3. Если вы ввели правильное имя пользователя и пароль, следующее окно должно отобразиться в браузере:

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 4. Настройка DSL соединения

Данный раздел описывает способ конфигурации базовых настроек маршрутизатора через веб-

интерфейс.

4.1 DSL Setting (Настройка DSL соединения)

Данное руководство поможет вам быстро настроить режим соединения и базовые параметры

маршрутизатора. Маршрутизатор поддерживает пять распространенных режимов соединения

(Мост, MER, IPoA, PPPoE, PPPoA). Выберите один из них соответствующий вашим текущим

требованиям.

После установки настроек нажмите кнопку «Apply». Маршрутизатор перезагрузится и настройки

вступят в силу.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Статус устройства обновится на следующей странице:

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Network Status (Статус Сети):

Connection State (Состояние соединения):

Для проверки соединения с провайдером

Connection Mode (Режим соединения):

Показывает режим соединения с сетью Интернет.

WAN IP, Subnet Mask, Gateway, Primary DNS Server, and Secondary DNS Server (IP адрес в

глобальной сети, Маска подсети, Шлюз, Основной сервер DNS, Дополнительный сервер

DNS):

После установки соединения маршрутизатора с провайдером, будут получены настройки

TCP/IP. Или вы можете настроить их вручную.

Connection Time (Время соединения):

Время, истекшее с момента создания соединения между маршрутизатором и провайдером.

DSL State (Состояние соединения DSL):

Connection State:

Показывает состояние соединения по DSL.

Virtual Circuit (Виртуальный канал):

Показывает значение VPI/VCI.

Upstream Rate (Скорость исходящего соединения):

Скорость исходящего соединения, полученная в результате согласования между DSL и

провайдером.

Downstream Rate (Скорость входящего соединения):

Скорость входящего соединения, полученная в результате согласования между DSL и

провайдером.

Server State (Состояние сервера):

IP Address (IP адрес):

IP адрес для доступа к веб-интерфейсу маршрутизатора.

DHCP Server, NAT, Firewall (Сервер DHCP, NAT, Брандмауэр):

Включен или выключен.

System Status (Статус системы):

System Time (Системное время):

Время работы маршрутизатора

System Date (Системная дата):

Дата и текущее время, установленные на маршрутизаторе.

Connected Clients (Подключенные клиенты):

Количество клиентов подключенных к маршрутизатору в данное время.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Режим подключения 1: Мост

Для установки режима подключения мост, пожалуйста, выберите «Bridging» в поле

«Encapsulation» в группе «Internet Connection Mode».

Region selection: Country (Страна), City (Город), Provider (Провайдер). Если ваш город или

провайдер не перечислены в выпадающем списке, вы можете ввести значения VPI и VCI. Для

«Encapsulation Mode» и «DSL Modulation» рекомендуется оставить значения по умолчанию. При

возникновении проблем с настройкой, свяжитесь с вашим провайдером.

Режим подключения 2: MER

Если ваш провайдер обеспечивает подключение с использованием динамического IP адреса (это

означает, что вы получаете различный IP адрес, каждый раз при подключении к сети провайдера),

выберите «MER» в поле «Encapsulation» и «Auto obtain IP address» в поле «WAN IP setting».

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Region selection: Country (Страна), City (Город), Provider (Провайдер). Если ваш город или

провайдер не перечислены в выпадающем списке, вы можете ввести значения VPI и VCI. Для

«Encapsulation Mode» и «DSL Modulation» рекомендуется оставить значения по умолчанию. При

возникновении проблем с настройкой, свяжитесь с вашим провайдером.

Если ваш провайдер предоставляет вам режим с использованием статического IP адреса (это

значит, что вы используете один и тот же IP адрес при каждом подключении к сети провайдера),

выберите «MER» в поле «Encapsulation» и «Use the following IP address» в поле «WAN IP setting».

После этого необходимо заполнить поля «IP address» (IP адрес), «Subnet mask» (маска подсети),

«Default Gateway» (шлюз по умолчанию), «DNS Server» (адрес сервера DNS), «Secondary DNS

Server» (адрес дополнительного сервера DNS).

Optional Settings (опциональные настройки):

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

MTU: Максимальная единица передачи. Значение по умолчанию: 1500. Не изменяйте без

необходимости.

Режим подключения 3: IPoA

В случае, если ваш провайдер предоставляет вам режим подключения IPoA, выберите «IPoA» в

поле «Encapsulation». Вам необходимо ввести значения «IP address» (IP адрес), «Subnet mask»

(маска подсети), «Default Gateway» (Шлюз по умолчанию), «DNS Server» (адрес сервера DNS),

«Secondary DNS Server» (адрес дополнительного сервера DNS) в соответствующие поля.

Region selection: Country (Страна), City (Город), Provider (Провайдер). Если ваш город или

провайдер не перечислены в выпадающем списке, вы можете ввести значения VPI и VCI. Для

«Encapsulation Mode» и «DSL Modulation» рекомендуется оставить значения по умолчанию. При

возникновении проблем с настройкой, свяжитесь с вашим провайдером.

Optional Settings (опциональные настройки):

MTU: Максимальная единица передачи. Значение по умолчанию: 1492. Не изменяйте без

необходимости.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Режим подключения 4: PPPoE

Если ваш провайдер предоставляет вам режим подключения PPPoE, выберите «PPPoE» в поле

«Encapsulation». Вам необходимо заполнить поля «Username» (имя пользователя) и «Password»

(пароль) предоставленные вам провайдером или администратором сети в разделе «PPPoE Setting».

Region selection: Country (Страна), City (Город), Provider (Провайдер). Если ваш город или

провайдер не перечислены в выпадающем списке, вы можете ввести значения VPI и VCI. Для

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

«Encapsulation Mode» и «DSL Modulation» рекомендуется оставить значения по умолчанию. При

возникновении проблем с настройкой, свяжитесь с вашим провайдером.

Дополнительные настройки:

MTU: Максимальная единица передачи. Значение по умолчанию: 1492. Не изменяйте без

необходимости.

Service Name: Текущее имя соединения PPPoE. Не изменяйте без необходимости.

Server Name: Имя сервера. Не изменяйте без необходимости.

Connect automatically: При выборе данного переключателя, устройство соединяется

автоматически при включении или разрыве соединения.

Connect manually: При выборе данного переключателя, не происходит автоматического

соединения, при разрыве. В этом случае, пользователь должен вручную установить соединение.

Connect on Demand: При выборе данного переключателя, автоматическое соединение происходит

при необходимости в передаче данных.

Connect on Fixed Time: При выборе данного переключателя, соединение происходит в

установленное время.

Примечание: Выбор переключателя «Connect on Fixed Time» возможен только, если

установлено текущее время в настройках «Time Setting».

Режим подключения 5: PPPoA

Если ваш провайдер предоставляет вам режим соединения PPPoA, выберите «PPPoA» в поле

«Encapsulation». Вам необходимо заполнить поля «Username» (имя пользователя) и «Password»

(пароль), предоставленные вам провайдером или администратором сети в разделе «PPPoA

Setting».

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Dial-up Timeout: Если в течение установленного времени не удастся дозвониться, попытки

дозвона прекратятся.

Idle Timeout: В случае отсутствия коммуникаций в течение установленного периода времени,

соединение будет разорвано.

Region selection: Country (Страна), City (Город), Provider (Провайдер). Если ваш город или

провайдер не перечислены в выпадающем списке, вы можете ввести значения VPI и VCI. Для

«Encapsulation Mode» и «DSL Modulation» рекомендуется оставить значения по умолчанию. При

возникновении проблем с настройкой, свяжитесь с вашим провайдером.

Optional Settings (опциональные настройки):

MTU: Максимальная единица передачи. Значение по умолчанию: 1492. Не изменяйте без

необходимости.

Примечание: Рекомендуется использовать Setup Wizard (мастер настройки) для

конфигурации следующих пяти режимов подключения: Bridging, MER, IPoA, PPPoE, PPPoA.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 5: Расширенные настройки.

Данный раздел описывает конфигурацию расширенных настроек маршрутизатора, включающих

настройки локальной сети, клонирование MAC адреса и настройки DNS.

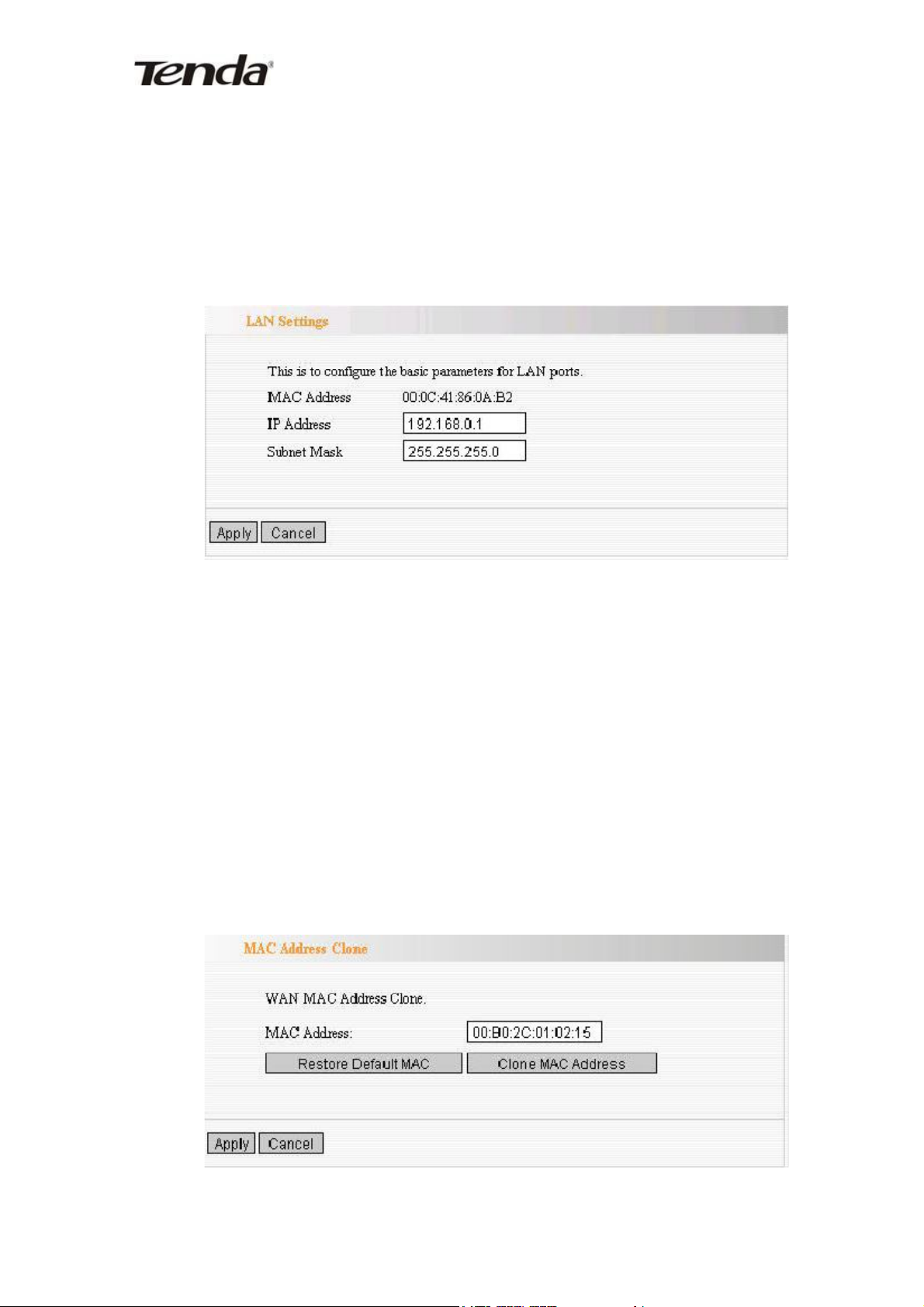

5.1 LAN Setting (Настройки локальной сети).

Настройки локальной сети для базовых параметров TCP/IP портов LAN.

 MAC Address: Физический MAC адрес маршрутизатора отображаемый в локальной сети

не может быть изменен.

 IP Address: IP адреса маршрутизатора в локальной сети (не IP адреса присоединенных

устройств). Значение по умолчанию: 192.168.0.1

 Subnet mask: Показывает маску подсети маршрутизатора для оценки доступного размера

сети. Значение по умолчанию: 255.255.255.0

Примечание: При изменении IP адреса маршрутизатора, необходимо помнить, что доступ к

Web-интерфейсу администрирования маршрутизатора осуществляется по IP адресу

маршрутизатора.

5.2 MAC Address Clone (Клонирование MAC адреса)

Данная функция предназначена для установки MAC адреса маршрутизатора в сети WAN.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Некоторые провайдеры требуют регистрации MAC адресов пользователей для доступа в сеть.

Данная функция копирует MAC адрес сетевого устройства в маршрутизатор.

 MAC Address: Отображает MAC адрес, под которым маршрутизатор будет

зарегистрирован у провайдера.

 Clone MAC Address: Регистрирует MAC адрес вашего компьютера.

 Restore Default MAC Address: Восстанавливает уникальный MAC адрес маршрутизатора.

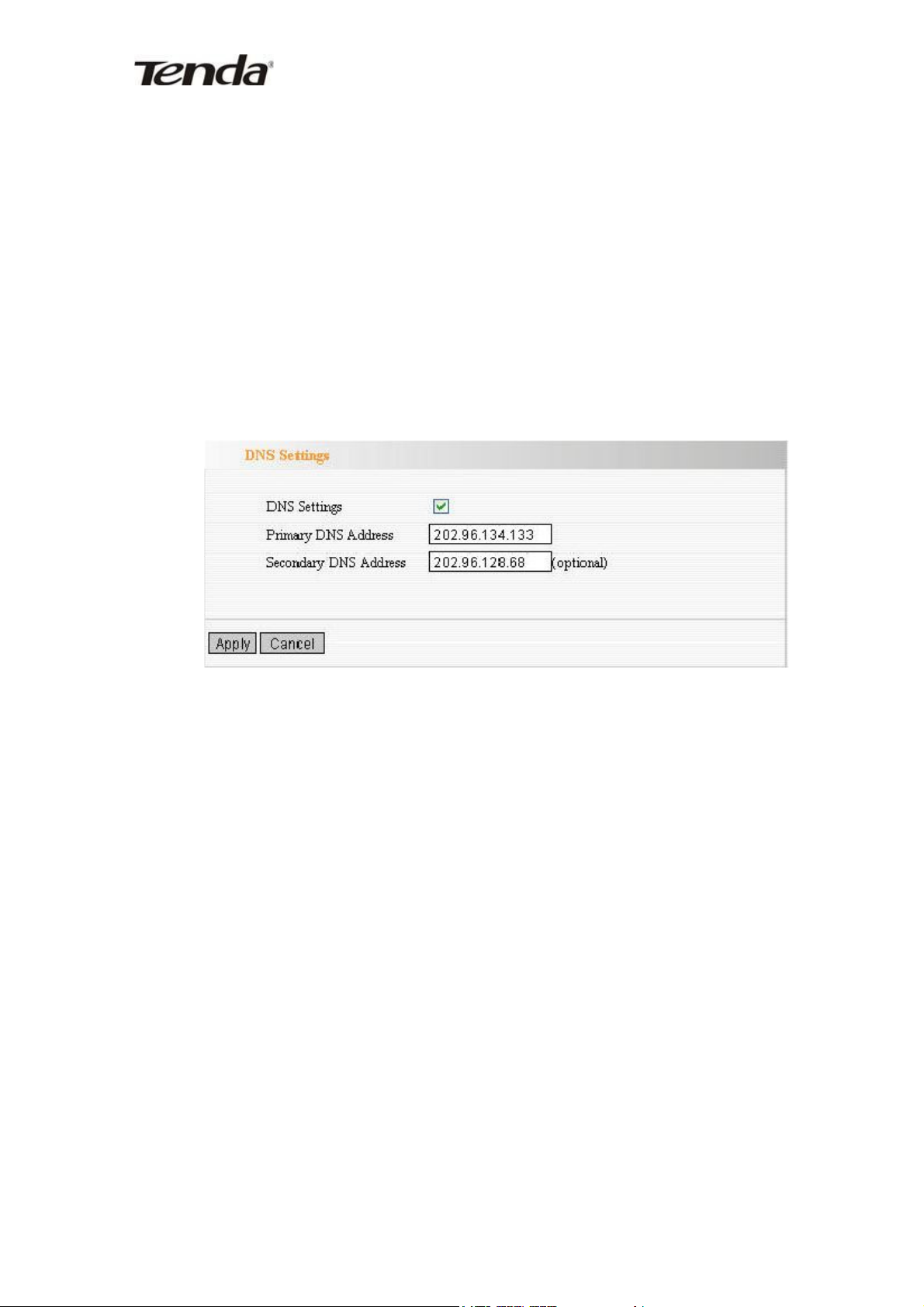

5.3 DNS Settings (Настройки DNS)

DNS является сокращением для Domain Name Service – сервиса Интернет транслирующего

доменные имена в IP адреса, и предоставляемого провайдером. Свяжитесь с провайдером, если вы

не знаете адреса серверов DNS.

 DNS: Установите флажок для включения функции трансляции DNS сервера. В этом случае

DHCP сервер маршрутизатора будет отвечать на запросы клиентов, и распространять адреса DNS.

 Primary DNS Address: Введите адрес основного DNS сервера, предоставляемый

провайдером

 Secondary DNS Address: Введите адрес дополнительного DNS сервера, предоставляемый

провайдером

Примечание: После установки настроек перезагрузите устройство для вступления в силу

модифицированных настроек.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 6 Настройки беспроводной сети (Wireless Setting)

Данный раздел описывает настройки беспроводной сети, включающие основные настройки,

настройки безопасности, настройки контроля доступа и расширенные настройки.

6.1 Basic Settings (Базовые настройки)

 Network Mode: Выберите один режим из следующего списка: 802.11b/g mixed, 802.11b,

802.11g и 802.11b/g/n mixed

 Main SSID: Идентификатор SSID (Service Set Identificator) является уникальным именем

беспроводной сети. Данные устройство поддерживает два SSID и основной SSID обязателен.

 Minor SSID: Опционально.

 Broadcast (SSID): Выберите «Enable» для того, чтобы SSID было видно клиентам

беспроводной сети. По умолчанию включено.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 MBSSID AP Isolation: Один из методов контроля доступа, основанный на MAC адресах

подключаемых устройств. Если данная функция включена, клиенты беспроводной сети, подключенные с одним и тем же SSID, не смогут общаться между собой. Например: установите основной SSID – «AP1», второй SSID – «AP2». PC1 и PC2 соединены с AP1 через беспроводные адаптеры и находятся в одном сегменте. После включения функции MBSSID AP Isolation, PC1 и PC2 не смогут общаться между собой и обеспечивать доступ к общим ресурсам друг друга, но смогут общаться с другими устройствами, подключенными к AP2. Данная функция предназначена для изоляции коммуникаций клиентов беспроводной сети с одним и тем же SSID.

 AP Isolation: Один из методов контроля доступа основанный на SSID. Если данная

функция включена, каждый из клиентов беспроводной сети будет находиться в виртуальной сети, и не сможет общаться с другими клиентами. При включении данной функции устройства, подключенные к беспроводным сетям с разными идентификаторами SSID, не смогут общаться друг с другом. Например: установите основной SSID – «AP1» и дополнительный SSID – «AP2». PC1 соединяется с AP1 и PC2 соединяется с AP2. После включения функции AP Isolation, два устройства не смогут общаться друг с другом и обеспечивать доступ к общим ресурсам друг друга. Данная функция предназначена для изоляции коммуникаций клиентов беспроводной сети с разными SSID.

Совет: Если вы хотите изолировать всех присоединенных к беспроводной сети

клиентов, включите MBSSID AP Isolation и AP Isolation одновременно.

 BSSID: Идентификатор базового набора сервисов беспроводной сети. В стандарте

IEEE802.1, данный идентификатор равен MAC адресу беспроводной точки доступа.

 Channel: Определяет эффективный канал вещания (от 1 до 14) беспроводной сети.

 Extension Channel: Для увеличения пропускной способности беспроводной сети в

стандарте IEEE802.11n используется диапазон расширенного канала.

 Channel Bandwidth: Выберите пропускную способность канала вещания для улучшения

производительности беспроводной сети. Если к беспроводной сети присоединяются клиенты 11b/g и 11n, выберите 40M; если среди клиентов нет совместимых со стандартом 11n, выберите 20M.

6.2 Wireless Security Settings (Настройки безопасности беспроводной

сети)

Данный раздел служит для конфигурации настроек сетевой безопасности для точки доступа.

Следующие подразделы описывают шесть самых распространенных методов шифрования,

включающих: Mixed WEP, WPA-personal, WPA-enterprise, WPA2-personal, WPA2-enterprise и

802.1x. Рекомендуется использовать метод шифрования WPA2-personal.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

6.2.1 Mixed WEP

WEP (Wired Equivalent Privacy – Защита эквивалентная проводным сетям) является простым

методом шифрования, в котором данные, передающиеся по беспроводным сетям

зашифровываются с использованием серии цифровых ключей (с длинной ключа 64 бита или 128

бит). Использование одинаковых ключей для каждого подключенного к беспроводной сети

устройства может предотвратить несанкционированное прослушивание передаваемых данных или

использования ресурсов беспроводной сети. WEP основан на алгоритме RSA утвержденном RC4.

Данный алгоритм является базовым и слабым методом шифрования, поэтому не рекомендуется к

использованию. Выберите Mixed WEP для перехода к следующему окну:

 SSID Choice：Выберите SSID (main SSID – основной SSID или minor SSID –

дополнительный SSID) для конфигурации настроек безопасности из выпадающего меню.

 Security Mode：Из выпадающего меню выберите соответствующий режим шифрования

 WEP Key：Установите ключ для WEP в формате символов ASCII или представление в

виде шестнадцатеричных символов

o Разъяснения к выбору ключа: Вы можете ввести ключ в виде набора символов

ASCII (Длина ключа от 5 до 13 символов. При этом, нельзя использовать

недопустимые символы, например “/”). Или введите от 10 до 26

шестнадцатеричных символов.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Default Key：Выберите один ключ из четырех настроенных для использования в качестве

текущего ключа.

6.2.2 WPA-Personal

WPA (Wi-Fi Protected Access – Защищенный доступ к Wi-Fi) стандарт Wi-Fi, являющийся более

новой схемой шифрования, разработанной для улучшения характеристик безопасности

предыдущего стандарта WEP. Выберите «WPA-personal» из выпадающего меню, для перехода к

следующему окну:

 WPA Algorithms：Предоставляет выбор между TKIP (Temporal Key Integrity Protocol),

AES (Advanced Encryption Standard). Стандарт AES является более защищенным, чем

TKIP.

 Pass Phrase: Введите кодовую фразу состоящую из 8-63 символов ASCII

 Key Renewal Interval：Установите период обновления ключа. Значение данного поля

указывает маршрутизатору частоту смены ключей.

6.2.3 WPA2-Personal

WPA2 (Wi-Fi Protected Access version 2 – Защищенный доступ к Wi-Fi версия 2) предоставляет

более сильную защиту чем WEP (Wireless Equivalent Privacy) или WPA (Wi-Fi Protected Access).

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 WPA Algorithms：Предоставляет выбор между TKIP (Temporal Key Integrity Protocol),

AES (Advanced Encryption Standard) или автоматическое определение используемого

алгоритма шифрования, в зависимости от подключаемого клиента.

 Pass Phrase: Введите кодовую фразу состоящую из 8-63 символов ASCII

 Key Renewal Interval：Установите период обновления ключа. Значение данного поля

указывает маршрутизатору частоту смены ключей.

6.2.4 WPA- Enterprise

Данный режим безопасности используется в случае, когда сервер RADIUS (протокол

обеспечивающий авторизацию, подтверждение личности и учет пользователей) присоединен к

маршрутизатору. Выберите “WPA-Enterprise” из выпадающего меню для перехода в следующее

окно:

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 WPA Algorithms：Предоставляет выбор между TKIP (Temporal Key Integrity Protocol),

AES (Advanced Encryption Standard) или автоматическое определение используемого

алгоритма шифрования, в зависимости от подключаемого клиента.

 Key Renewal Interval：Установка периода обновления ключа.

 Radius IP Address：Установка IP адреса сервера RADIUS.

 Radius port：Установка порта протокола подтверждения личности на сервере RADIUS.

Значение по умолчанию – 1812.

 Shared Key：Установка общего ключа для сервера подтверждения личности состоящего

из 8-63 символов ASCII.

 Session Timeout：Период по истечении которого, должно происходить повторное

подтверждение личности между маршрутизатором и сервером RADIUS.

6.2.5 WPA2-Enterprise

Данный режим безопасности основан на сервере подтверждения личности RADIUS и методом

шифрования WPA2. Метод WPA2 используется, когда сервер RADIUS подсоединен к устройству.

Выберите “WPA2-Enterprise” из выпадающего меню для перехода к следующему окну:

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 WPA Algorithms：Предоставляет выбор между TKIP (Temporal Key Integrity Protocol),

AES (Advanced Encryption Standard) или автоматическое определение используемого

алгоритма шифрования, в зависимости от подключаемого клиента.

 Key Renewal Interval：Установка периода обновления ключа.

 Radius IP Address：Установка IP адреса сервера RADIUS.

 Radius port：Установка порта протокола подтверждения личности на сервере RADIUS.

Значение по умолчанию – 1812.

 Shared Key：Установка общего ключа для сервера подтверждения личности состоящего

из 8-63 символов ASCII.

 Session Timeout：Период по истечении которого, должно происходить повторное

подтверждение личности между маршрутизатором и сервером RADIUS. Значение по

умолчанию – 3600 секунд.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

6.2.6 802.1X

Данный режим безопасности используется в случае, если сервер RADIUS присоединен к

устройству. 802.1x является протоколом подтверждения личности на основе порта подключения.

В данном контексте, портом может быть физический порт или логический порт (например, в

случае виртуальной локальной сети). Для пользователей беспроводной локальной сети портом

является канал передачи. Конечной целью протокола подтверждения личности 802.11x является

проверка на возможность использования порта. Если порт прошел подтверждение личности, вы

можете открыть данный порт для прохождения всех сообщений. Если порт не прошел

подтверждение, данный порт будет отключен для всех сообщений, кроме сообщений протокола

подтверждения личности 802.1x. Выберите “802.1x” из выпадающего меню для перехода в

следующее окно:

 WEP：Выберите “Enable/Disable” для включения или выключения алгоритма WEP

соответственно

 Radius IP Address：Установка IP адреса сервера RADIUS.

 Radius Port：Установка порта протокола подтверждения личности на сервере RADIUS.

Значение по умолчанию – 1812.

 Shared Key：Установка общего ключа для сервера подтверждения личности состоящего

из 8-63 символов ASCII.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Session Timeout：Период по истечении которого, должно происходить повторное

подтверждение личности между маршрутизатором и сервером RADIUS. Значение по

умолчанию – 3600 секунд.

Примечание: Для увеличения уровня защиты не используйте ключи, которые могут быть подобраны по словарю или слишком легки для запоминания! Клиенты беспроводной сети запоминают введенные ключи WEP, поэтому необходимость ввода ключа на клиенте возникает всего лишь один раз и установки сложного ключа WEP для улучшения безопасности стоит того.

6.3 WPS Setting (Установки защищенной сети Wi-Fi)

WPS (Wi-Fi Protected Setting – Установки защищенной сети Wi-Fi) позволяет быстро и с легкостью

установить соединение между клиентами беспроводной сети и маршрутизатором с

использованием зашифрованного содержимого. Пользователь необходимо всего лишь ввести PIN

код или нажать на кнопку WPS на панели для конфигурации без ручного выбора метода

шифрования и ввода секретного ключа. В меню “Wireless settings” выберите «WPS Settings» для

перехода на следующее окно:

 WPS settings: Для включения или выключения функции WPS. По умолчанию выключено.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 WPS mode：Режим работы WPS. Обеспечивается два режима: PBC (Push-Button

Configuration – Режим конфигурирования по нажатию кнопки) и PIN код.

 PBC: Выберите PBC или нажмите кнопку WPS на передней панели маршрутизатора в

течение одной секунды и индикатор WPS будет мигать в течение 2 минут, что означает,

что WPS включен. В течение времени мигания светодиодного индикатора вы можете

настроить WPS на другом устройстве для начала согласования между ними. Две минуты

спустя индикатор WPS погаснет, что будет означать завершение процесса соединения с

использованием WPS. Для добавления других клиентов повторите процесс. В данный

момент функция WPS поддерживает до 32 клиентов.

 PIN: Если данная опция включена, вам необходимо ввести PIN код клиента в

соответствующее поле и сохранить такой же код на клиенте WPS.

 WPS Summary: Показывает текущее состояние WPS, включая метод авторизации, режим

шифрования, ключ по умолчанию и другую информацию.

Примечание: Нажмите кнопку WPS/Reset на передней панели маршрутизатора в течение одной секунды для начала конфигурации PBC. При нажатии данной кнопки в течение 7 секунд, настройки устройства сбросятся до настроек по умолчанию. Клиенты, подключающиеся в режиме WPS должны поддерживать функцию WPS в случае, если WPS режим включен на маршрутизаторе.

6.4 WDS Settings (Настройки WDS)

Функция WDS (Wireless Distribution System – Система распространения беспроводной сети)

используется для расширения зоны покрытия беспроводной сети. Данная модель маршрутизатора

обеспечивает три режима: Lazy (ленивый), Bridge (мост), Repeater (повторитель)

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Lazy: В данном режиме подключенные устройства могут оперировать в режиме моста или

повторителя и входить в BSSID маршрутизатора для установления соединения.

 Bridge Mode: В данном режиме, вы можете соединить две или более проводные сети с

использованием беспроводного соединения. При выборе данного режима необходимо ввести MAC адрес карты беспроводной связи присоединяющегося устройства в таблицу MAC адресов маршрутизатора или выбрать один из MAC адресов из таблицы сканирования доступных устройств.

 Repeater Mode: В данном режиме добавьте MAC адрес исходного устройства

беспроводной сети (точки доступа, устанавливающей оригинальную беспроводную сеть) в таблицу MAC адресов в режиме точки доступа для расширения площади покрытия беспроводной сети. MAC адрес можно ввести вручную или выбрать из таблицы сканирования доступных устройств.

 Encrypt Type: Выберите один из режимов безопасности: WEP, TKIP, AES.

 Pass phrase: Введите ключ шифрования для беспроводных устройств.

 AP MAC Address: Введите MAC адрес другого беспроводного маршрутизатора, к

которому вы хотите присоединиться.

Примечание: Рекомендуется использовать одинаковые настройки для пропускной

способности, номера канала и настроек безопасности соединяющихся беспроводных

маршрутизаторов. Примените настройки и перезагрузите маршрутизатор для активации.

6.5 Advanced Wireless Settings (Расширенные настройки беспроводной

сети)

Данный раздел описывает конфигурацию расширенных настроек беспроводной сети на

маршрутизаторе, включая BG Protection Mode (режим защиты для сетей 11b/g), Basic Data Rates

(базовые настройки скорости передачи данных), Fragmentation Threshold (уровень фрагментации

пакетов), RTS Threshold (размер данных, передаваемый между двумя запросами на посылку

данных), WMM (Wireless Multimedia – Мультимедиа для беспроводных сетей) и т.д.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 BG protection Mode: Автоматический режим установлен по умолчанию. Данный режим

предназначен для клиентов, соответствующих стандартам 11b/g, подключающихся к беспроводным сетям 11n. Обеспечивает более качественное подключение в сложных зонах беспроводной сети.

 Basic Data Rates: Для разных ситуаций, вы можете выбрать подходящие базовые

настройки скорости передачи. В данном случае, значение по умолчанию установлено в (12-5.5-11Mbps). Рекомендуется не изменять данное значение.

 Beacon Interval: Установка интервала посылки маячкового сигнала через беспроводной

радио канал. Значение по умолчанию – 100. Рекомендуется не изменять данное значение.

 Fragment Threshold: Уровень фрагментации определяет максимальный размер пакета

данных для передачи по беспроводному радио каналу в байтах. Если входящий пакет (по проводной связи) будет больше, чем установленное значение, пакет будет разбит на меньшие части перед пересылкой. Значение по умолчанию – 2346 байт. Рекомендуется не изменять данное значение.

 RTS Threshold: RTS означает «Request to Send» - запрос на посылку. Данный параметр

контролирует, какой размер пакета частотный протокол определяет в ответ на запрос на посылку. Значение по умолчанию – 2346. Рекомендуется не менять данное значение.

 TX Power: Устанавливает выходную мощность беспроводного радиосигнала. Значение по

умолчанию – 100.

 WMM Capable: Данная функция улучшает производительность передачи данных

мультимедиа по беспроводной сети. Рекомендуется включить данную опцию.

 APSD Capable: Используется для сервиса автоматического сохранения энергии. По

умолчанию отключено.

6.6 Wireless Access Control (Контроль доступа к беспроводной сети)

Для обеспечения безопасности вашей беспроводной локальной сети, контроль доступа к

беспроводной сети основан на фильтрации MAC адресов для разрешения или блокирования

доступа к беспроводной сети для определенных клиентов. Выберите «Wireless Setting->Access

Control» для перехода на следующее окно:

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 MAC Address Filter: Включает/выключает фильтрацию MAC адресов. Выберите «off» для

отключения функции фильтрации, «disable» для запрета доступа к беспроводной сети клиентам с MAC адресами из списка или «allow» для разрешения подключения к беспроводной сети устройствам с MAC адресами из списка.

 MAC Address Management: Введите MAC адрес для применения выбранного режима

фильтрации

 MAC Address List: Показывает добавленные MAC адреса. Вы можете добавить или

удалить из списка MAC адрес.

6.7 Wireless Connection Status (Статус подключения)

Данная страница показывает информацию о статусе подключенных клиентов, включая MAC

адрес, пропускную способность канала, и т.д. Выберите «Wireless Setting-> connection status» для

перехода на следующую страницу:

 MAC Address: Показывает MAC адреса устройств подключенных к беспроводной сети в

данный момент.

 Bandwidth: Показывает текущую пропускную способность используемую устройство,

подключенным к беспроводной сети в данный момент.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 7. Сервер DHCP

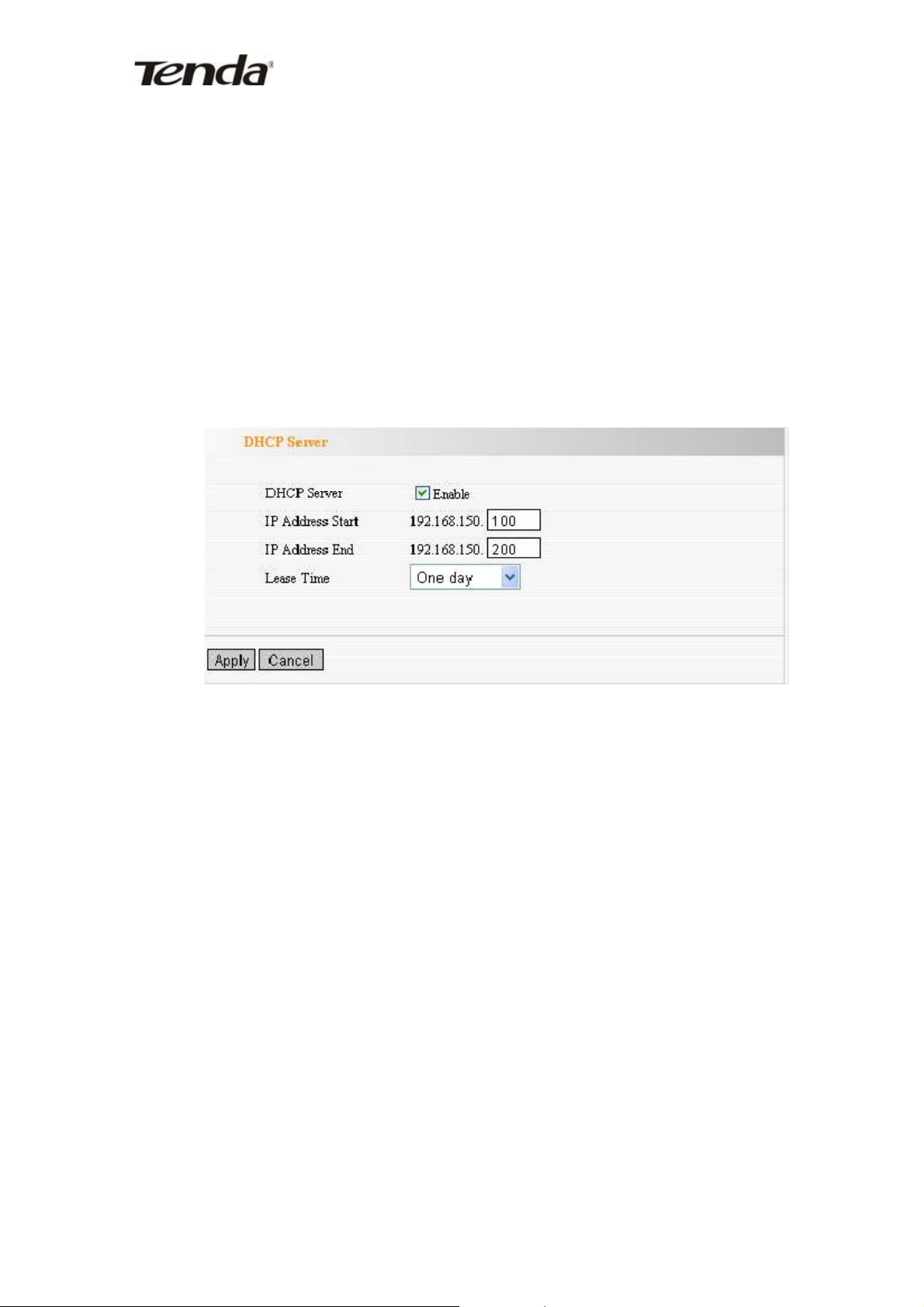

7.1 DHCP Server Setting (Настройки DHCP)

DHCP (Dynamic Host Control Protocol – Протокол динамического контроля конечного устройства)

используется для выделения IP адресов компьютерам в локальной/приватной сети. Если вы

включите сервер DHCP, он будет автоматически выделять неиспользуемые IP адреса из диапазона

доступных IP адресов и выдавать их по запросу компьютерам с настройкой «Получить IP-адрес

автоматически». Поэтому, необходимо определить начальный и конечный адрес для определения

диапазона доступных IP адресов.

 DHCP Server: Активируйте данный флажок для включения сервера DHCP  IP Address Start/End: Введите начальный и конечный адрес диапазона доступных IP

адресов

 Lease Time: Время использования IP адреса для устройства. При повторном подключении

в течение данного периода одно и то же устройства по возможности получит один и тот же IP адрес.

Пример: Если время использования IP адреса равно одному часу DHCP сервер будет требовать

освобождения IP адреса каждый час.

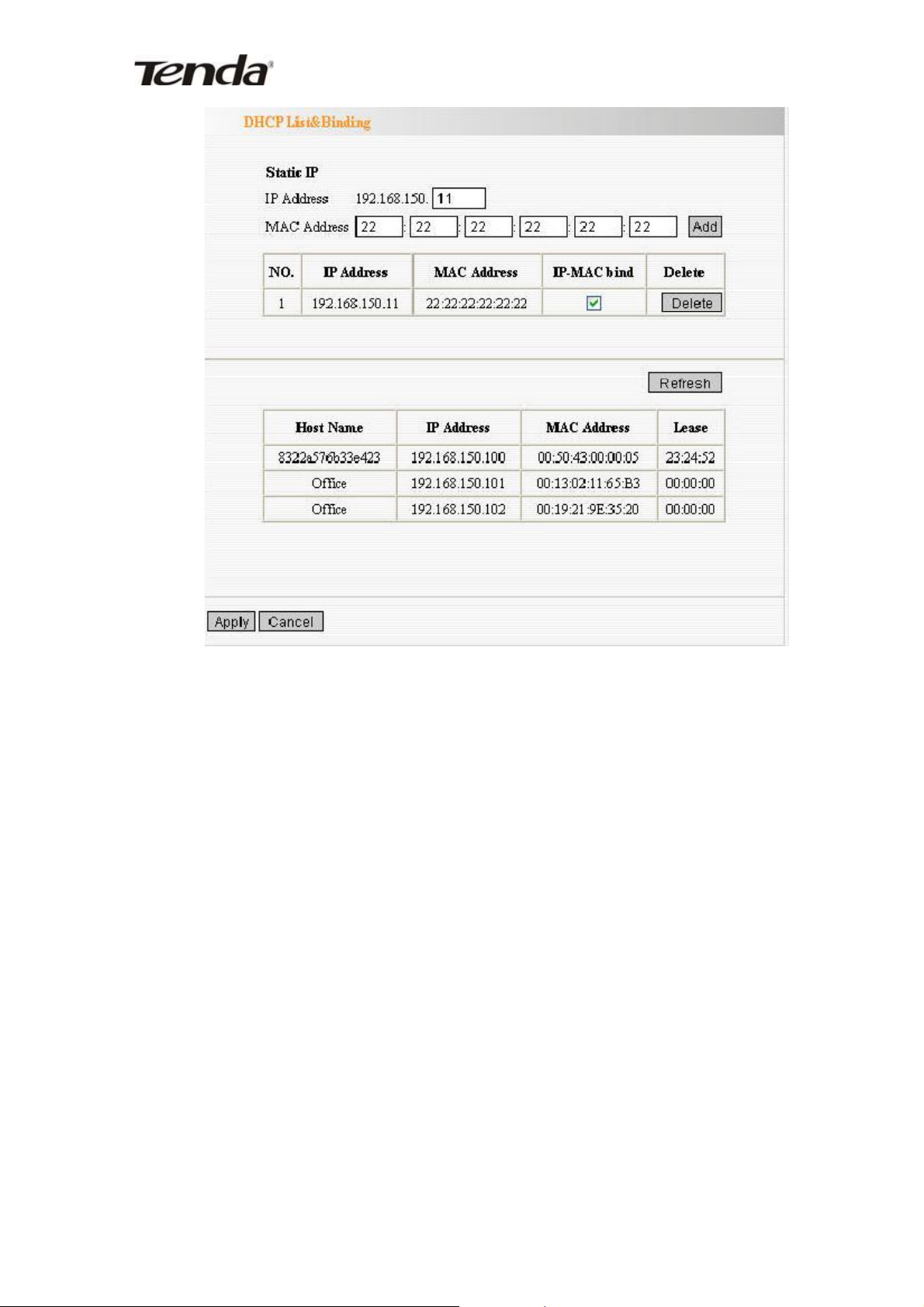

7.2 DHCP Client List (Лист привязанных IP адресов для сервера DHCP)

Присвоенные статические IP адреса служат для статической привязки IP адресов к MAC адресам устройств. Вы можете просмотреть информацию в соответствующем разделе Web-интерфейса маршрутизатора.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 IP Address: Введите IP адрес для привязки.

 MAC Address: Введите MAC адрес компьютера, к которому необходимо привязать IP

адрес. Нажмите «Add» для добавления записи в лист.

 Hostname: Имя компьютера, которому присвоен соответствующий IP адрес.

 Lease Time: Оставшееся время использования присвоенного IP адреса.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 8. Виртуальный сервер

8.1 Single Port Forwarding (Перенаправление определенного порта)

Маршрутизатор может быть настроен как виртуальный сервер от имени локальных сервисов за

портами локальной сети. Поступивший удаленный запрос будет перенаправлен на локальные

сервера через виртуальный сервер. Данный раздел в основном описывает перенаправление

определенного порта. Перенаправление определенного порта (Single Port Forwarding) позволяет

установить публичные сервера, такие как веб сервера, ftp-сервер, e-mail сервер и другие

специализированные приложения сети Интернет в вашей сети.

 External Port: Указывает номер внешнего (WAN) порта для сервера или приложения

Интернет. Например порт номер 21 для ftp сервиса.

 Internal Port: Указывает номер порта на компьютере в локальной сети установленный

маршрутизатором. Трафик Интернет с внешнего порта будет перенаправлен на внутренний

(Internal) порт. Например, вы можете установить внутренний порт с номером 66 для

работы в качестве внешнего порта с номером 21 для ftp сервиса.

 IP Address: Введите IP адрес компьютера, где вы устанавливаете приложение.

 Protocol: Выберите протокол из выпадающего списка (TCP/UDB/Both) для приложения

 Delete/Enable: Удалить/Включить соответствующее перенаправление. Установите флажок

для соответствующей операции.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Well-Known Service Port: Выберите хорошо известные сервисы из выпадающего списка,

такие как DNS, FTP для добавления в таблицу перенаправления.

 Add: Добавить выбранный хорошо известный порт в таблицу перенаправления.

Пример:

Вы можете установить WEB сервер на компьютер с IP адресом 192.168.0.10 в локальной сети, и сервер использует порт номер 80. Для доступа к WEB серверу из внешней сети (WAN) по адресу http://x.x.x.x:40 введите номер порта 40 в поле «WAN Ports» на данной странице и номер порта 80 в поле «LAN Ports». Установите значение 192.168.0.10 в поле «LAN IP» и выберите «Both» в выпадающем списке «Protocol». Данные настройки вступят в силу после сохранения настроек.

Примечание: Если вы устанавливаете номер порта виртуального сервера для сервиса равным 80, вы должны установить номер порта доступа к удаленной панели управления маршрутизатора равным любому значению кроме 80, например 8080. Данная настройка доступна на странице «Remote Web Management» в поле «Web management port». В противном случае возникнет конфликт доступа к виртуальному серверу.

8.2 Port Range Forwarding (Перенаправление диапазона портов)

Данный раздел в основном описывает перенаправление диапазона портов. Перенаправление

диапазона портов (Port Range Forwarding) позволяет вам установить диапазон публичных

сервисов, таких как веб-сервера, ftp сервер, e-mail сервер и другие специализированные

приложения Интернет для статически определенных IP адресов в локальной сети.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Start/End Port: Введите начальный и конечный номер для определения диапазона

внешних портов используемых для установки сервера или интернет приложений.

 IP Address: Введите IP адрес компьютера, на котором вы хотите установить приложение.

 Protocol: Выберите протокол (TCP/UDP/Both) для приложения.

 Delete/Enable: Удалить/Включить соответствующее перенаправление. Установите флажок

для соответствующей операции.

 Well-Known Service Port: Выберите хорошо известные сервисы из выпадающего списка,

такие как DNS, FTP для добавления в таблицу перенаправления.

 Add: Добавить выбранный хорошо известный порт в таблицу перенаправления.

Пример:

Сервер установлен на компьютере с IP адресом 192.168.0.10 в локальной сети и предоставляет веб

сервис через порт с номером 80 и сервис Telnet через порт с номером 23. Для доступа к серверу

клиентов из внешней сети, необходимо установить следующие значения:

Start Port – End Port: 23 и 80 соответственно

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

To IP Address: 192.168.0.10

Protocol: Both

Выставить флажок «Enable»

8.3 Port Trigger Setting (Настройки переключения перенаправления

портов)

В случае, если внутренний клиент подключается к внешнему серверу в сети Интернет, клиент запрашивает соединение с сервером и в некоторых случаях, сервер также может запросить ответное соединение с клиентом. Однако в настройках по умолчанию, маршрутизатор может отказаться принимать любой запрос из глобальной сети и это может привести к остановке сообщения между внутренним клиентом и внешним сервером. Переключение перенаправления портов используется в данном случае для определения правил переключения. Поэтому, когда клиенты соединяются с сервером, маршрутизатор открывает порты, через которые сервер посылает запросы клиенту.

IP range: Диапазон внутренних IP адресов, посылающих запросы внешнему приложению сервера. Trigger Port: Диапазон портов через которые внутренний клиент может посылать запросы

внешнему приложению сервера. External Port: Диапазон портов, через которые внешний сервер может посылать запросы внутреннему клиенту. Apply: Для включения или выключения правила. Add: После изменения правила, нажмите кнопку «Add» для добавления текущего правила в лист переключения перенаправления портов. Cancel: Нажмите кнопку «Cancel» для сброса всех введенных настроек.

Разрешено изменять или удалять существующие правила из таблицы правил. Примечание: Правило переключения портов может быть использовано только для одного компьютера одновременно. Если более одного компьютера открывают один и тот же

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

переключаемый порт, запросы с внешнего порта будут направлены компьютеру, использующему данный порт последним.

8.4 ALG Service Settings (Установки сервиса ALG)

В контексте компьютерных сетей ALG (Application Layer Gateway – Шлюз на уровне приложений)

состоит из компоненты безопасности, которая обходит брандмауэр или NAT, используемые в

компьютерной сети. Это позволяет подключать к шлюзу настраиваемые фильтры обхода

протокола NAT для поддержки трансляции адреса и порта для определенных протоколов

«управляющий пакет/пакет данных» уровня приложений, таких как FTP, BitTorrent, SIP, RTSP,

приложения по передаче файлов и т.д.

Для того чтобы данные протоколы работали через протокол NAT или брандмауэр, либо

приложение должно знать о связке адрес/порт, позволяющей принимать входящие пакеты данных,

либо протокол NAT должен отслеживать управляющие пакеты и при надобности динамически

открывать порты (дырочки в брандмауэре). Таким образом, пакеты данных приложения смогут

пройти проверки на безопасность брандмауэра или протокола NAT, несмотря на то, что обычно

такие пакеты не пропускаются из-за нарушения ограниченных критериев фильтрации.

Обычно подобное поведение достигается использованием динамических TCP/UDP портов, не

назначенных известным приложениям для перенаправления на известные порты, используемые

серверными приложениями, даже если конфигурация брандмауэра позволяет использование

ограниченного числа хорошо известных портов приложений. В отсутствии сервиса ALG либо

порты будут блокированы, либо администратор сети должен будет явно открыть для доступа

большое количество портов в настройках брандмауэра, тем самым делая сеть уязвимой для атак на

открытые порты.

В настройках сервиса ALG по умолчанию, включены нижеперечисленные протоколы.

Рекомендуется не изменять данных настроек.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

1. FTP

2. TFTP

3. PPTP

4. IPSec

5. L2TP

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

8.5 DMZ Settings (Настройки DMZ)

Функция DMZ используется для того, чтобы разрешить одному компьютеру в локальной сети

быть видимым в сети Интернет для сервисов специального назначения, таких как Интернет игры

или видеоконференции.

 DMZ Host IP Address: IP адрес компьютера, который должен быть видимым в сети

Интернет.

 Enable: Установите флажок для включения функции DMZ для выбранного компьютера.

Пример:

Установите IP адрес компьютера в локальной сети 192.168.0.10 как DMZ компьютер для прямой связи с другими компьютерами в сети Интернет. Важно: Для компьютера, выступающего в роли DMZ компьютера, не будут функционировать настройки

брандмауэра маршрутизатора.

8.6 UPnP Settings (Установки UPnP)

Данное устройство поддерживает технологию Universal Plug and Play. Данная функция работает

для операционных систем Windows XP или Windows ME и выше, или если установлено

программное обеспечение с поддержкой технологии UPnP. При помощи функции UPnP узлы в

локальной сети могут запросить обработку специального переключения портов для того, чтобы

позволить узлам из внешней сети использовать ресурсы внутреннего узла.

Enable UPnP: Установите данный флажок для включения UPnP.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 9. Контроль трафика

Контроль трафика используется для ограничения скорости обмена данными в локальной сети или

между локальной сетью и WAN. Обеспечена поддержка до 20 записей с возможностью контроля

скорости коммуникаций для 254 компьютеров, включая конфигурацию для диапазона IP адресов.

 Enable Traffic Control: Для включения или выключения контроля пропускной

способности для внутренних IP адресов. По умолчанию выключено.

 Interface: Для ограничения скорости скачивания или отдачи на порту WAN.

 Service: Для выбора типа сервиса, для которого контролируется трафик, например HTTP

сервис.

 IP Starting Address: Первый IP адрес из задаваемого диапазона, для которого включается

контроль трафика.

 IP Ending Address: Последний IP адрес из задаваемого диапазона, для которого

включается контроль трафика.

 Uploading/Downloading: Для определения направления контролируемого трафика для

выбранного диапазона IP адресов: отдача или закачка.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Bandwidth: Для определения минимальной и максимальной ширины канала для

отдаваемого/закачиваемого трафика. Ширина канала не может превышать ширину канала WAN.

 Apply: Для включения редактируемого правила. Если флажок не установлен, данное

правило будет выключено.

 Add: После редактирования правила, нажмите кнопку «Add» для добавления текущего

правила в лист.

 Save: Нажмите кнопку «Save» для активации текущего правила.

 Cancel: Нажмите кнопку «Cancel» для сброса редактируемых настроек.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 10 Настройки безопасности

10.1 Client Filter Settings (Настройки фильтрации клиентов)

Для более детального контроля компьютеров в локальной сети, можно настроить контроль

доступа в сеть Интернет для выбранных портов, используя функцию фильтрации пакетов.

 Client Filter: Установите флажок для включения фильтрации клиента.

 Access Policy: Выберите один из номеров в выпадающем списке.

 Enable: Установите флажок для включения данного правила доступа.

 Clear the Policy: Нажмите «Clear» для очистки всех настроек данного правила.

 Filter Mode: Установите переключатель для включения (Enable) или выключения (Disable)

доступа к сети Интернет.

 Policy Name: Введите произвольное название данного правила.

 Start/End IP: Введите начальный IP адрес (Start IP) и конечный IP адрес (End IP) для

диапазона IP адресов, к которым применяется данное правило.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Port No.: Установите диапазон портов, для которых будет применяться данное правило.

 Protocol: Выберите один протокол (TCP/UDP/Both) из выпадающего списка.

 Times: Установите временной интервал, в течении которого будет действовать данное

правило.

 Days: Выберите дни недели, по которым будет действовать данное правило.

Пример: Для установки разрешения ежедневного доступа к сети Интернет с 9:00 до 18:00 для

компьютера с IP адресом 192.168.0.100 и без ограничений для остальных компьютеров в

локальной сети установите правило фильтрации, как показано на иллюстрации выше.

10.2 URL Filter (Установки фильтрации адресов URL)

Для контроля доступа компьютеров к веб-сайтам, вы можете использовать фильтрацию адресов

URL, для предоставления доступа компьютеров к выбранным веб-сайтам в определенное вами

время и запрета доступа к определенным веб-сайтам в определенное вами время.

 URL Filter: Установите флажок для включения фильтрации адресов URL

 Access Policy: Выберите один из номеров в выпадающем списке.

 Enable: Установите флажок для включения данного правила.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Clear the Policy: Нажмите «Clear» для очистки всех настроек для данного правила.

 Filter Mode: Выберите один из переключателей для включения (Enable) или выключения

(Disable) данного правила.

 Policy Name: Введите произвольное имя для данного правила.

 Start/End IP: Введите начальный IP адрес (Start IP) и конечный IP адрес (End IP) для

диапазона IP адресов, к которым применяется данное правило.

 URL String: Введите текстовую строку или ключевые слова для фильтрации. Если любая

часть адреса URL содержит данную строку или ключевое слово из списка, веб-страница будет недоступна.

 Times: Установите временной интервал, в течении которого будет действовать данное

правило.

 Days: Выберите дни недели, по которым будет действовать данное правило.

 Save: Нажмите кнопку «Save» для сохранения данного правила.

Пример: Для установки разрешения ежедневного доступа к сети Интернет с 9:00 до 18:00 для

компьютера с IP адресом 192.168.0.123 и разрешением просмотра веб-страниц, URL которых

содержит ключевые слова «sina», «sohu» или «yahoo», установите правило фильтрации, как

показано на иллюстрации выше. (Примечание: слова или строки в списке для фильтрации

разделяются запятыми).

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

10.3 MAC Address Filter (Фильтрация MAC адресов)

Для лучшего контроля над компьютерами в локальной сети, вы можете установить контроль

доступа к сети Интернет на основе фильтра MAC адресов.

 MAC Address Filter: Установите флажок для включения фильтрации доступа по MAC

адресам.

 Access Policy: Выберите один из номеров в выпадающем списке.  Enable: Установите флажок для включения данного правила.  Clear the Policy: Нажмите «Clear» для очистки настроек данного правила.  Filter Mode: Выберите один из переключателей для включения (Enable) или выключения

(Disable) данного правила.

 Policy Name: Введите произвольное имя для данного правила.  MAC Address: Введите MAC адрес, для которого должно будет действовать данное

правило.

 Times: Установите временной интервал, в течении которого будет действовать данное

правило.

 Days: Выберите дни недели, по которым будет действовать данное правило.

 Apply： Нажмите кнопку «Apply» для того, чтобы настройки вступили в силу.

Пример: Для ежедневного запрета доступа в сеть Интернет с 8:00 до 18:00 для компьютера с MAC

адресом 00:C0:9F:AD:FF:C5 установите правило фильтрации, как показано на иллюстрации выше.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

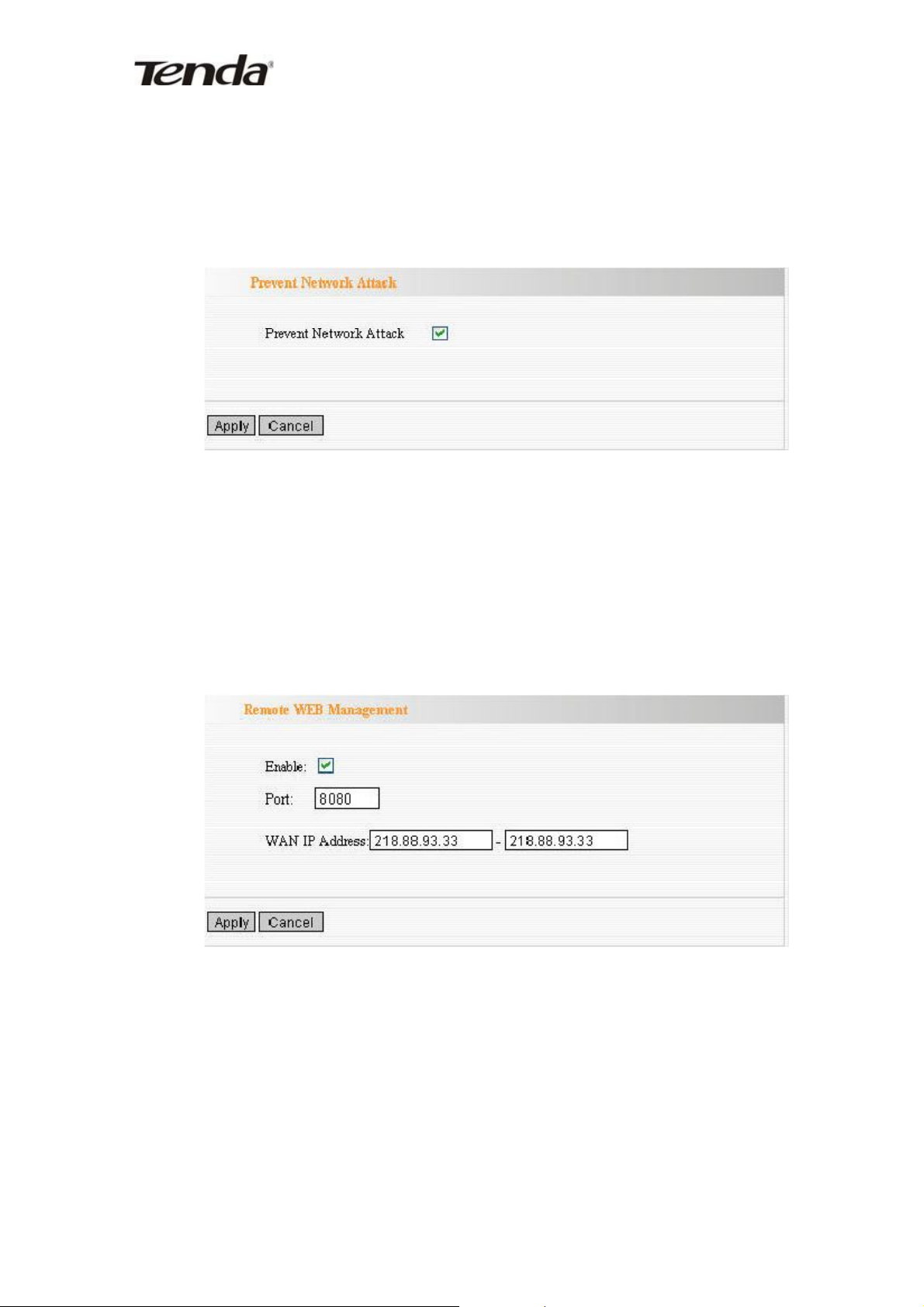

10.4 Prevent Network Attack (Предотвращение сетевых атак)

Данный раздел настроек предназначен для защиты внутренней локальной сети от экзотических

атак, таких как: SYN Flooding attack, Smurf attack, LAND attack и т.д. При обнаружении

незнакомой атаки, маршрутизатор ограничит пропускную способность автоматически.

IP адрес компьютера, с которого совершалась атака может быть найдет в разделе «System Log».

 Prevent Network Attack: Установите флажок для включения функции предотвращения

атак.

10.5 Remote Web Management (Удаленное управление через Веб-

интерфейс)

Данный раздел предназначен для разрешения удаленного доступа к веб-интерфейсу управления

маршрутизатором для администратора. Если вы хотите получить доступ к маршрутизатору извне

локальной сети, установите флажок «Enable» (включить).

 Enable: Установите флажок для включения удаленного доступа к веб-интерфейсу

управления.

 Port: Порт веб-интерфейса управления для внешнего доступа. Значение по умолчанию –

порт 80.

 WAN IP Address: Установите диапазон глобальных IP адресов, с которых разрешен

удаленный доступ к веб-интерфейсу управления маршрутизатором.

Примечание:

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

1. Для удаленного доступа к веб-интерфейсу управления маршрутизатором, с установленным портом доступа 8080, вам необходимо использовать следующий формат ввода в адресной строке браузера: WAN IP:Порт (например http://219.134.32.101:8080).

2. Если в настройках удаленного доступа диапазон IP адресов WAN начинается и заканчивается с 0.0.0.0, значит, любой компьютер в глобальной сети сможет получить удаленный веб-интерфейс управления маршрутизатором. При смене диапазона на 218.88.93.33-218.88.93.35, только компьютеры с IP адресами 218.88.93.33,

218.88.93.34 и 218.88.93.35 смогут получить доступ к маршрутизатору.

Пример: Если вы хотите разрешить компьютеру с IP адресом 218.88.93.33 получать удаленный

доступ к веб-интерфейсу управления устройством, настройте данный раздел, как показано на

иллюстрации выше.

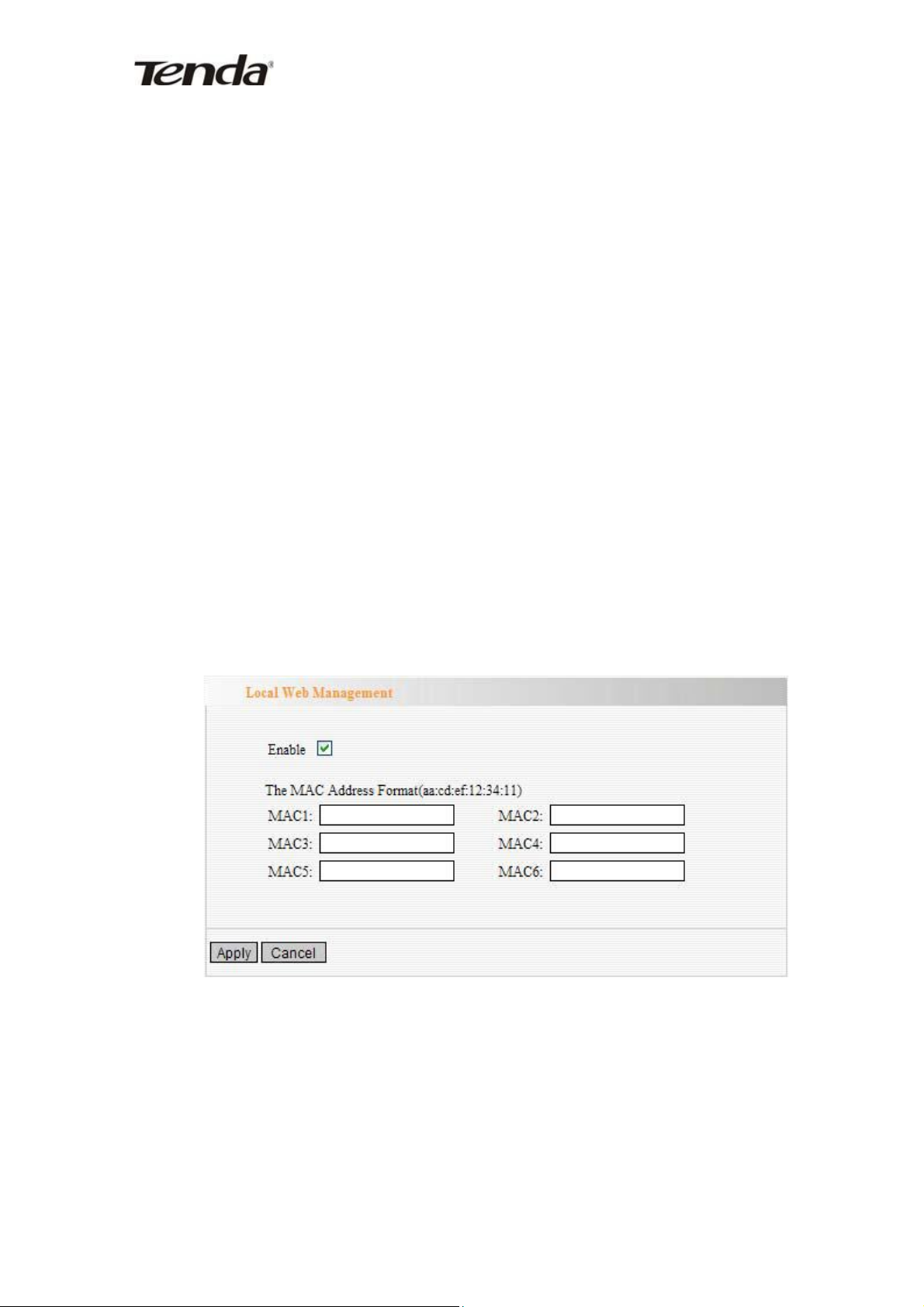

10.6 Local Web Management (Локальное управление через веб-

интерфейс)

Локальное управление через веб-интерфейс, как альтернатива удаленному управлению позволяет

администратору сети управлять маршрутизатором из локальной сети. По умолчанию, любой

компьютер из локальной сети может получить доступ к веб-интерфейсу управления

маршрутизатора. Для настройки доступа только для выбранных компьютеров, вы можете ввести

MAC адреса в соответствующие поля в данном разделе.

 Enable: Установите флажок для разрешения локального доступа к веб-интерфейсу.

 MAC Address: Введите MAC адреса компьютеров, которым разрешен локальный доступ к

веб-интерфейсу управления маршрутизатором.

Примечание:

1. По умолчанию данная функция отключена. Все компьютеры в локальной сети могут получить доступ к веб-интерфейсу управления.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

2. Для примера, если вы хотите разрешить доступ к веб-интерфейсу управления маршрутизатором компьютеру с MAC адресом 00:11:22:33:E4:F5, введите данное значение в поле MAC1 и нажмите кнопку «Apply».

3. Если установить флажок «Enable» и не ввести ни одного MAC адреса, доступ к вебинтерфейсу маршрутизатора будет невозможен.

10.7 WAN Ping (Настройки пингования из внешней сети)

Тест пингования предназначен для проверки статуса вашего интернет подключения. При

отключении теста, система будет игнорировать запросы на пинг из внешней сети (WAN).

Ignore Ping from WAN: Установите флажок для игнорирования запросов на пинг и запрета

посылки пинг-ответов.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 11. Настройки маршрутизации

11.1 Routing Table (Таблица маршрутизации)

Основная задача маршрутизатора состоит в том, чтобы найти наилучший путь для каждого пакета

данных и переслать этот пакет данных получателю. Поэтому, для маршрутизатора важен алгоритм

вычисления наилучшего пути или алгоритм маршрутизации. Для успешного выполнения данной

функции, множество путей пересылки (маршрутов) хранятся в таблице маршрутизации для

выбора по надобности.

11.2 Static Routing (Статическая маршрутизация)

Данная страница используется для настройки статической маршрутизации.

 Destination LAN IP: Адрес удаленного конечного узла к которому строится данный

маршрут.

 Subnet Mack: Сетевая часть адреса удаленного конечного узла (Destination LAN IP)

 Gateway: Шлюз для следующего узла в маршруте, обычно адрес маршрутизатора или IP

адрес конечного узла.

Примечание:

1. Шлюз должен быть в том же сегменте сети, что и IP адрес маршрутизатора в локальной сети.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

2. Если IP адрес получателя является одним из IP адресом конечного узла (компьютера), маска подсети (Subnet Mask) должна быть равна 255.255.255.0

3. Если IP адрес получателя является диапазоном IP адресов, маска подсети (Subnet Mask) должна быть соответствовать IP адресу получателя. Для примера: для IP адреса 10.0.0.0 маска подсети должна быть 255.0.0.0; для IP адреса 10.1.2.0 маска подсети должна быть

255.255.255.0.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Глава 12 Системные инструменты

12.1 Time Settings (Установки времени)

В данном разделе настроек вы можете выбрать временную зону для вашего местоположения. При

выключении маршрутизатора, настройки времени пропадают. Однако, маршрутизатор

автоматически получит время по Гринвичу при подключении к сети Интернет.

 Time Zone: Выберите вашу временную зону из выпадающего списка.

 Customized time: Установите дату и время вручную.

Примечание: Если маршрутизатор отключен, настройки времени будут потеряны. Перед

получением времени из сети Интернет, необходимо подключить маршрутизатор к сети Интернет

или настроить дату и время вручную на данной странице. После этого, время в других функциях,

таких как брандмауэр, будет активировано.

12.2 DDNS (Динамический DNS)

Данный маршрутизатор поддерживает функцию DDNS (Dynamic Domain Name Service – Сервис

динамического определения доменных имен). Данная функция предназначена для присваивания

фиксированного IP адреса локальной сети и доменного имени динамическому IP адресу в сети

Интернет, для использования в мониторинге размещенного веб-сайта, FTP сервера и т.д.

размещенного за маршрутизатором (в локальной сети). Для активирования данной функции,

выберите «Enable» и провайдера сервера DDNS для регистрации.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Основные характеристики:

Провайдеры зачастую предоставляют динамический IP адрес во внешней сети. Функция DDNS

используется для отслеживания меняющегося IP адреса и сопоставления ему доменного имени.

После этого пользователи могут получить доступ к ресурсу по доменному имени для сообщений

друг с другом. Функция DDNS поможет установить виртуальный конечный узел (host) в вашем

доме или организации.

 DDNS: Установите переключатель для включения (Enable) или выключения (Disable)

сервиса DDNS.

 Service Provider: Выберите одного из провайдеров сервиса DDNS из выпадающего списка

и нажмите «Sign up» для регистрации.

 User Name: Введите имя пользователя использованное при регистрации у провайдера

сервиса DDNS.

 Password: Введите установленный пароль.

 Domain Name: Введите доменное имя (опционально).

12.3 Backup/Restore Settings (Настройки резервной

копии/восстановления)

Маршрутизатор предоставляет функции сохранения резервной копии и восстановления настроек и

для этого вам необходимо указать директорию для сохранения данных параметров.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Сохранение резервной копии настроек:

Нажмите кнопку «Backup» для сохранения резервной копии настроек маршрутизатора и выберите

путь сохранения.

Нажмите кнопку «Save» для сохранения файла конфигурации.

Восстановление настроек из резервной копии:

Нажмите кнопку «Browse» для выбора сохраненной резервной копии настроек.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

После выбора файла, нажмите кнопку «Restore» для восстановления настроек.

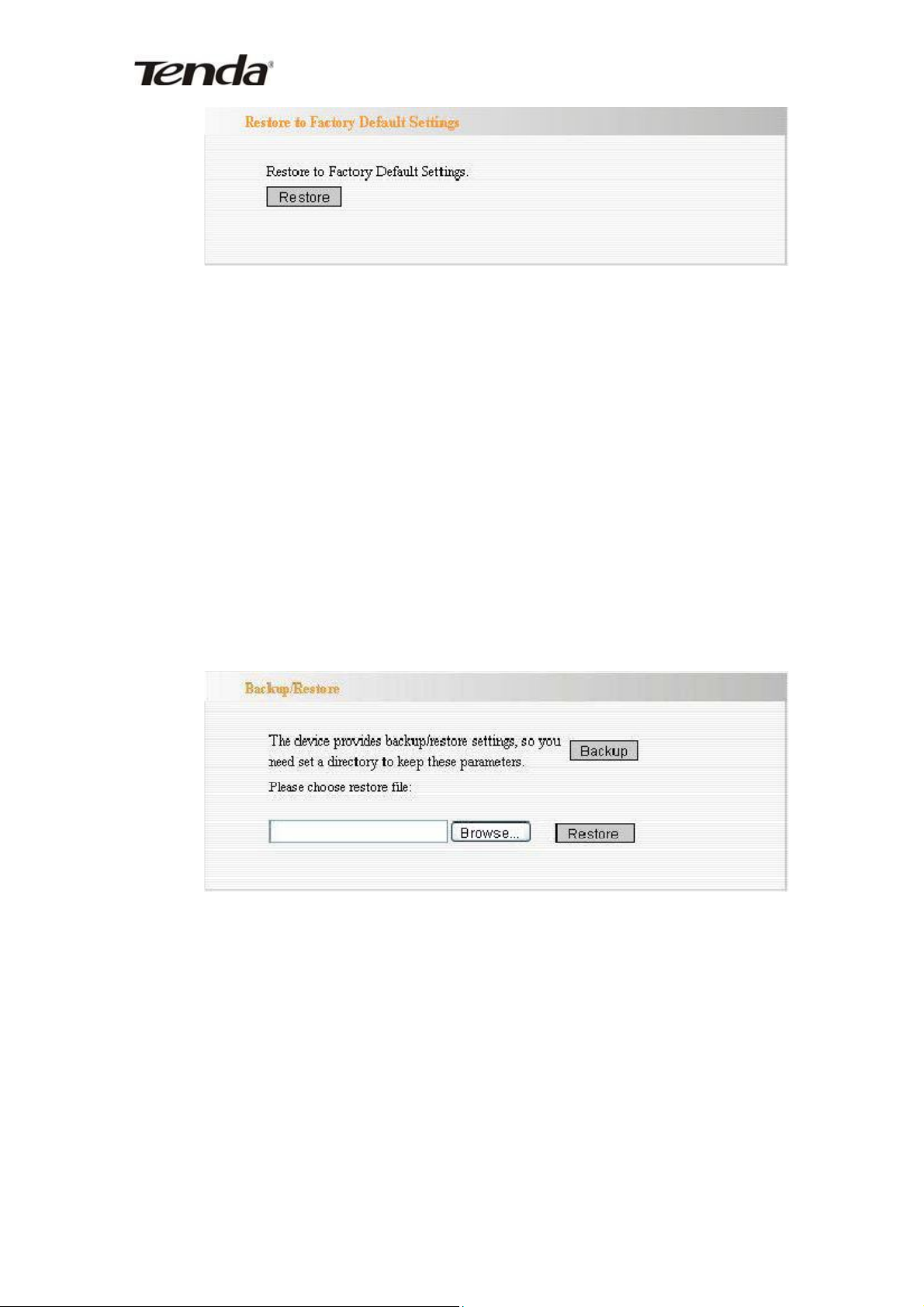

12.4 Restore to Factory Default Setting (Восстановление настроек по

умолчанию)

Данная кнопка позволяет сбросить все настройки до значений по умолчанию. Это означает, что

маршрутизатор потеряет все настройки, которые вы установили или поменяли. Поэтому запишите

необходимые вам настройки, если это необходимо.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Restore: Нажмите эту кнопку для восстановления настроек по умолчанию.

Настройки по умолчанию:

Имя пользователя: admin

Пароль пользователя: admin

IP адрес: 192.168.0.1

Маска подсети: 255.255.255.0

Примечание: После возврата к настройкам по умолчанию, пожалуйста, перезагрузите

устройство, после чего настройки по умолчанию вступят в силу.

12.5 Upgrade Firmware (Обновление прошивки)

Маршрутизатор предоставляет функцию обновления прошивки по нажатию кнопки «Upgrade»

после указания пакета обновления прошивки, который вы можете скачать с сайта производителя:

www.tenda.cn.

 Browse: Нажмите кнопку для выбора файла обновления прошивки

 Upgrade: Нажмите кнопку для начала процесса обновления. После завершения операции

обновления прошивки маршрутизатор перезагрузится автоматически.

12.6 Reboot the Router (Перезагрузка маршрутизатора)

Перезагрузка маршрутизатора необходима для вступления в силу измененных настроек или в

случае неудавшегося процесса конфигурации маршрутизатора.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Reboot the router: Нажмите кнопку для перезагрузки маршрутизатора.

12.7 Password Change (Изменение пароля)

В данном разделе можно изменить имя пользователя и пароль для улучшения безопасности

вашего маршрутизатора и локальной сети.

 User Name: Введите новое имя пользователя для доступа к управлению устройством.

 Old Password: Введите текущий пароль.

 New Password: Введите новый пароль.

 Re-enter to Confirm: Введите новый пароль еще раз для подтверждения.

Примечание: Рекомендуется изменить пароль для обеспечения безопасности локальной сети

и маршрутизатора.

12.8 System Log (Журнал системы)

Данный раздел отображает журнал системы. Нажмите кнопку «Refresh» для обновления журнала.

Нажмите кнопку «Clear» для очистки всей отображаемой информации. Если количество записей

превышает 150, журнал будет очищен автоматически.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

 Refresh: Нажмите кнопку для обновления журнала

 Clear: Нажмите кнопку для очистки отображаемого журнала.

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Приложение I: Термины

Access Point (AP)

Любое устройство, имеющее функционал станции беспроводной сети и обеспечивающее связь

между ассоциированными станциями через беспроводную среду.

Channel:

Единица среды передачи, используемая для передачи пакетов данных протокола (PDU), которая

могут использоваться одновременно в одном и том же пространстве с другими единицами среды

передачи (каналами) другими участниками коммуникаций на том же физическом уровне (PHY) c

достаточно малым уровнем ошибок передачи (frame error ratio – FER) из-за взаимных помех.

SSID

Service Set Identifier (Идентификатор набора сервисов). Идентификатор SSID является именем

сети, используемым всеми устройствами в беспроводной сети. Идентификатор SSID вашей сети

должен быть уникальным и одинаковым для всех устройств в сети. Идентификатор SSID является

чувствительным к регистру и длина не должна превышать 20 символов (разрешается использовать

любые символы на клавиатуре). Убедитесь, что данная настройка одинакова для всех устройств в

вашей беспроводной сети.

WEP

Wired Equivalent Privacy (WEP) – Приватность эквивалентная проводным сетям является методом

для обеспечения безопасности передачи данных по беспроводным сетям. Протокол WEP

добавляет шифрование данных для каждого пакета передаваемого по беспроводной сети.

Шифрование с использованием 40 бит и шифрование с использованием 64 бит является

эквивалентным, поскольку при использовании 64 бит, только 40 из них являются секретными.

Аналогично шифрование с использованием 104 бит и шифрование с использованием 128 бит

является эквивалентным. Протокол WEP использует один и тот же ключ для шифрования данных.

Поэтому все устройства в беспроводной сети должны использовать один и тот же ключ и один и

тот же тип шифрования. Существуют 2 метода установки ключа; одним из них является ввод 16

битных шестнадцатеричных значений. При использовании данного метода пользователи должны

ввести номер, состоящий из 10 цифр (для шифрования с использованием 64 бит) или номер,

состоящий из 26 цифр (для шифрования с использованием 128 бит) в поле «KEY». Пользователи

должны использовать тот же номер на всех устройствах. Другой метод заключается в

использовании введенной пользователем строки, после чего компьютер генерирует ключ для

WEP. Однако, поскольку каждый продукт использует различные методы для генерации ключа,

данный метод может не работать для устройств от разных производителей. Поэтому данный

способ не рекомендуется к использованию.

WPA/WPA2

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

Данный протокол безопасности для беспроводных сетей построен на базовой основе протокола

WEP. Он обеспечивает безопасность передачи данных по беспроводным сетям с использованием

ключа, как в протоколе WEP, но дополнительная защита в протоколе WPA заключается в

динамической смене ключей. Изменяющийся ключ намного усложняет задачу хакера по взлому

ключа и получения доступа к сети. Протокол WPA2 является вторым поколением протоколов

безопасности на основе WPA и предоставляет более надежный механизм шифрования благодаря

использованию стандарта шифрования AES (Advanced Encryption Standard – Продвинутый

стандарт шифрования), являющийся требованием некоторых правительственных организаций.

ADSL:

Сокращения для Asymmetric Digital Subscriber Line (асимметричная цифровая абонентская линия)

– метод передачи данных через линию телефонной связи. Линия связи ADSL намного быстрее

обычного соединения по телефонной линии, хотя используется физическое подключение по

аналогичным медным проводам. Обычная конфигурация установки линии ADSL позволяет

абонентам получать данные (скачивать) со скоростью до 1.544 мегабит (не мегабайт) в секунду, и

отсылать данные (отдавать) со скоростью 128 килобит в секунду. Данная разница обуславливает

ассиметричность в названии.

ATM:

ATM является сокращением для Asynchronous Transfer Mode (асинхронный режим передачи). При

данном режиме протокол передачи разбивает данные пользователя на маленькие ячейки

фиксированного размера перед пересылкой и собирает данные на стороне получателя. Во время

передачи ячейки от разных пользователей могут асинхронно смешиваться, тем самым

оптимизируя использование ресурсов сети. Режим ATM способствует улучшению передачи

данных, голосовых и видео потоков в локальной сети.

VPI:

Является сокращением для Virtual Path Identifier (идентификатор виртуального маршрута). VPI

является 8-битовым заголовком, присоединяемым к каждой ячейке, передаваемой с

использованием режима ATM, и показывает направление маршрутизации для ячейки. Данный

заголовок используется для идентификации виртуального пути (совокупности виртуальных

каналов с одной и той же конечной точкой), к которому принадлежит ячейка во время передачи по

сети ATM. Во время прохождения от точки отправки до точки назначения ATM ячейка проходит

через ряд ATM коммутаторов. VPI указывает коммутаторам в каком направлении проходит пакет

данных и какой маршрут необходимо выбрать. VPI используется в сочетании с VCI или

идентификатором виртуального канала.

VCI:

Является сокращением для Virtual Channel Identifier (идентификатор виртуального канала). VCI

указывает направление движения ячейки ATM в сети. Идентификатор VCI в каждой ячейке ATM

Беспроводной Wireless-N ADSL+ маршрутизатор W300D

определяет фиксированный канал, по которому пакет должен быть послан. Длина данного поля 16

бит, в отличие от VPI – 8 бит. Так как цифровой ярлык указывает виртуальный канал, к которому

принадлежит каждый пакет, это предотвращает коллизии с другими пакетами, передаваемыми в

сети.

Bridging:

Термин означает хорошо известный протокол моста RFC1483. Данная функция работает на

базовом протоколе моста и физическом уровне. В данном устройстве, модем служит мостом и не

обеспечивает перенос протоколов и функции фильтрации адресов. В данном случае, модем играет

роль концентратора.

IPoA:

Относится к RFC1577. Обычно пакеты данных передаются по ATM сети. В данном режиме

подключения, пользователь должен указать статические параметры для IP адреса, маски подсети и

т.д. Из-за отсутствия подтверждения личности по имени пользователя и паролю, невозможно

использовать администрирование сети и функции QoS, поэтому данный режим подключения

является устаревшим.

PPPoA:

Является сокращением для Point-to-Point Protocol over Asynchronous Transfer Mode (протокол

точка-точка поверх ATM). PPPoA основывается на двух широко распространенных стандартах:

PPP и ATM. На физическом уровне PPPoA опирается на архитектуру ADSL. IP пакеты передаются

с компьютера через Ethernet к DSL модему, который называется ADSL transceiver unit-remote

(ATU-R). ATU-R добавляет заголовок протокола PPP к IP пакетам и передает их мультиплексору

линий доступа для цифровых абонентов через ATM сеть. Данная технология набирает

популярность среди провайдеров DSL.

PPPoE:

Является сокращением для Point-to-Point Protocol over Ethernet (протокол точка-точка поверх

Ethernet). PPPoA основывается на двух широко распространенных стандартах: PPP и Ethernet.

PPPoE является спецификацией для соединения к сети Интернет через Ethernet с использованием

общей широкополосной среды передачи, такой как линия DSL, беспроводное устройство или

кабельный модем. Все пользователи, подключенные к сети на основе Ethernet используют одно

общее подключение к сети Интернет. Таким образом, принципы Ethernet по поддержке

нескольких пользователей в локальной сети объединены с принципами PPP, применяемыми к

серийным соединениям.

TENDA W300D User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
