Tenda TWL542R, TWL543R, TWL108R User Guide

无线宽带路由器—用户手册

目录

第一章 产品简介...................................... 1

1.1 产品特性.................................... 1

1.2 产品应用.................................... 2

1.3 物品清单.................................... 3

第二章 硬件安装...................................... 4

2.1 面板指示灯说明.............................. 4

2.2 环境需求说明................................ 5

2.3 硬件安装步骤................................ 5

第三章 配置指南...................................... 7

3.1 登录........................................ 7

3.2 快速安装指南................................ 9

3.3 运行状态................................... 10

3.4 快速设置................................... 11

3.5 高级设置................................... 12

3.6 无线设置................................... 14

3.7 DHCP服务器................................. 17

3.8 虚拟服务器................................. 19

3.9 安全设置................................... 23

3.10 路由设置................................... 31

3.11 系统工具................................... 33

无线宽带路由器—用户手册

第一章 产品简介

感谢您购买 TWL541R/542R/542R+/543R/543R+/108R/108R+无线宽

带路由器。Tenda 系列无线宽带路由器集无线 AP、路由器、4 口交换机、

防火墙于一体，专为满足小型办公室、家庭、学生宿舍无线上网需求而设
计的一款高性价比产品，是 SOHO 一族实现无线上网的最佳选择。

TWL541R/542R/542R+/543R/543R+/108R/108R+无线宽带路由器配

置简单，按照操作手册即可轻松完成安装和配置，体验无线上网冲浪乐趣。

在您准备安装使用产品之前，请先仔细阅读本手册，以便更好利用本产品
的全部功能。

1.1 产品特性

z 无线 AP、路由器、4 口交换机、防火墙四合一;
z 542R+/543R+/108R+支持可拆卸、更换天线;
z 最高达 54M 速率（TWL108R/108R+最高速率达 108M），自适应

54/48/36/24/18/12/9/6M 或 11/5.5/2/1M 速率;

z 支持 IEEE 802.11g、IEEE 802.11b、IEEE 802.3 以及 IEEE 802.3u 标

准（TWL108R/108R+可支持 Super G 模式）;

z 支持 CSMA/CA、CSMA/CD、TCP/IP、PPPoE、DHCP、ICMP、NAT

协议;

z 提供 1 个 10/100M 自适应以太网（WAN）接口，与广域网连接;
z 提供 4 个 10/100M 自适应以太网（LAN）接口，与局域网连接;
z 支持 xDSL/Cable MODEM，小区宽带固定 IP，小区宽带动态 IP;
z 远距离传输，室内最远 100 米、室外最远 300 米(因环境而异);

1

无线宽带路由器—用户手册

z 支持远程 Web 管理，全中文配置界面，提供简易设置向导;
z 支持 WEP 加密、WPA 等加密安全认证协议;
z 使用无线漫游（Roaming）技术，保证高效的无线连接;
z 支持 802.11b/802.11g 自适应或手动设置模式;
z 支持端口自动识别交叉/直通（Auto MDI/MDIX）;
z 支持 Win98/ME/2K/XP，Linux, Novell, Mac;
z 支持 SSID 广播控制和基于 MAC 地址的访问控制;
z 支持通用即插即用（UPnP）、DDNS 功能;
z 浏览器需为 IE 5.5，Netscape 6.1 或以上浏览器;
z 提供系统安全日志，可以记录路由器使用状态;
z 支持 32 组网卡 MAC 地址的授权访问;
z 支持禁止局域网用户访问因特网;
z 支持虚拟服务器，DMZ 主机;
z 内置防火墙，防黑客攻击.

1.2 产品应用

TWL541R/542R/542R+/543R/543R+/108R/108R+无线路由器为无线访
问提供快速、可靠、低成本的解决方法。具体应用如下：
1．那些想在企业里有更强移动性的工作人员，他们希望在公司内部的任

意地方都能访问传统的有线或无线网络；

2．那些要求某个区域或整个场所的局域网布线要能经常改变的企业、个

人；

3．由于建筑或预算的限制，那些不适合进行局域网布线的公司，比如历

史古建筑物、租用地或是临时地点；

4．避免使用昂贵的电缆线、租用线路或者通行权的公司、个人。

2

无线宽带路由器—用户手册

1.3 物品清单

小心打开包装盒，检查包装盒里面应有以下配件：

1. 无线宽带路由器一台；

2. 电源适配器一个；

3. 说明书一本；

4. 快速安装指南一张；

5. 安装光盘一张；

6. 合格证一张；

7. 保修卡一张。

3

无线宽带路由器—用户手册

注意

第二章 硬件安装

2.1 面板指示灯说明

指示灯名称 说 明

POWER 电源指示灯

SYS 常亮 表示系统已经正常启动

WAN 常亮 表示广域网（WAN ）端口正确联机

WLAN 常亮 表示无线信号正常

LAN(1/2/3/

4)

后面板接口 说 明

LAN 10/100

共有 4 端口

RESET

RESET (重设键)的使用

！

常亮 表示局域网（LAN）端口正确联机

闪烁 表示正在传送或是接收数据

WAN 连接 ADSL 或是 CABLE MODEM、小区宽带。

AC9V AC9V/1.0A 电源插孔。

连接至 10/100BaseT 以太局域网络。
可级联至集线器或交换机

注意！！！当您按定 RESET 键 7 秒后，您设定
的资料将被删除，并恢复出厂设置。

4

无线宽带路由器—用户手册

如果您想恢复出厂设置，请按住重设键大概 5 秒。系统会自动还原到
出厂的预设值。小心，除非您想清除目前的资料，否则请不要按重设键。

2.2 环境需求说明

¾ 具备以太局域网络或无线局域网络。

¾ 用双绞线将无线路由器的(LAN)端口与局域网络连接起来，无线

用户请参照网卡说明书直连本路由器。

¾ 具有 ADSL 或 CABLE MODEM、小区宽带接入，并连接至无线

路由器的广域网(WAN)端口。

¾ 浏览器需为 IE 5.5，Netscape 6.1 或以上浏览器.

¾ 支持 Windows、Linux、NetWare 等操作系统，具有 TCP/IP 通

讯协议的网络。

¾ 将路由器水平放置。

¾ 尽量将路由器放置远离发热器件。

¾ 请不要将路由器置于太脏或太潮湿的地方。

2.3 硬件安装步骤

1. 将 ADSL/CABLE Modem 的 LAN 口,连接至无线路由器的 WAN

口（正常情况下 WAN 口指示灯应亮）。

2. 再将无线路由器的 LAN 口，连接至 Hub/Switch。(正常情况下相

应的 LAN 口指示灯亮)。

3. 然后将计算机（需安装网卡）连接至 Hub/Switch。（或不通过

Hub/Switch 用网线把计算机直接与路由器的 LAN 口 连接。）

4. 若使用无线网卡与路由器进行连接，请先使用无线网卡自带的控

制软件或是在 XP 操作系统中使用本地连接下的“搜索可用的无

5

无线宽带路由器—用户手册

线网络”搜索本无线路由器，并使之和无线路由器建立连接。

以下为无线路由器的网络拓扑图：

6

无线宽带路由器—用户手册

第三章 配置指南

3.1 登录

当设置电脑与无线路由器正确连接后，开启浏览器（Internet Explorer

5.5 或更高版本、Netscape Navigator 6.1 或更高版本），在浏览器的地址栏
里输入网址 http://192.168.0.1，按回车键，即可看到如图 1 所示登录界面。
（默认情况下登录设置界面的用户名和密码均为 admin，您可在密码设置
页面修改用户名与密码，保证网络的安全。）

图 1

如果没有出现无线路由器的配置页面，请按如下步骤检查及设定您的
电脑解决这个问题。

¾ 检查设置电脑是否安装了 WinGate、SyGate 等代理软件，如果有

7

无线宽带路由器—用户手册

请卸载这些软件。

¾ 将电脑 IE 浏览器的“工具ÆInternet 选项Æ连接”选项下的拨号设

置中设置改为“从不进行拨号连接”。在 “局域网设置”中的三个选
项前的勾都取消掉。

¾ 确定 IP 地址 192.168.0.1 没有被分配给局域网内其它 PC 使用。

¾ 将设置电脑 IP 地址改为 192.168.0.2~254，子网掩码改为

255.255.255.0 网关设为 192.168.0.1 或设置为自动获取 IP 地址 。

如果您输入的用户名和密码正确，浏览器将进入管理员模式的画

面，如图 2 所示：

图 2

在页面的左侧的菜单栏中，共有“运行状态”、“快速设置”、“高级设置”、

“无线设置”、“DHCP 服务器”、“虚拟服务器”、“安全设置”、“路由设置”、
“系统工具”、“退出登录”十个菜单项，单击某个菜单项，即可以进行相应
的功能设置，详细的设置过程我们将在后面一步步讲解。

8

无线宽带路由器—用户手册

3.2 快速安装指南

如果没有自动弹出图 2 中的“设置向导”对话框的话，可以单击画面左

边“快速设置”菜单将它激活。

单击“下一步”，进入上网方式选择画面。

图 3

上面显示了三种最常用的上网方式，您可以根据自身情况进行选择，

然后单击“下一步”填写上网所需的基本网络参数。
1、如果您的上网方式为 PPPoE，即 ADSL 虚拟拨号方式，则您需要填写

以下内容：

z 上网帐号：填入 ISP 为您指定的 ADSL 上网帐号，不清楚可以

向 ISP 咨询。

z 上网口令：填入 ISP 为您指定的 ADSL 上网口令，不清楚可以

向 ISP 咨询。

2、如果您的上网方式为动态 IP，即您可以自动从 ISP 获取 IP 地址。
3、如果您的上网方式为静态 IP，即您拥有 ISP 提供的固定 IP 地址，则您

需要填写以下内容：

z IP 地址：本路由器对广域网的 IP 地址，即 ISP 提供给您的 IP

9

无线宽带路由器—用户手册

地址，不清楚可以向 ISP 咨询。

z 子网掩码：本路由器对广域网的子网掩码，即 ISP 提供给您的

子网掩码，一般为 255.255.255.0。

z 网关：填入 ISP 提供给您的网关，不清楚可以向 ISP 咨询。
z DNS 服务器：填入 ISP 提供给您的 DNS 服务器，不清楚可以向

ISP 咨询。

z 备用 DNS 服务器：可选项，如果 ISP 提供给您了两个 DNS 服

务器，则您可以把另一个 DNS 服务器的 IP 地址填于此处。

填写完成后，单击“下一步”按钮，显示如下图所示：

图 4

注意：每一次设置保存之后，一定要点击系统工具中的重启路由器，
才能使这次设置生效。

3.3 运行状态

本节显示路由器工作状态

10

无线宽带路由器—用户手册

图 5

z WAN 口状态
此处显示当前 WAN 口的网络连接状态、WA N IP 地址、子网掩码、
网关、域名服务器、备用域名服务器、连接方式。
z LAN 口状态
此处显示当前 LAN 口的 IP 地址、子网掩码、DHCP 服务器、NAT、
防火墙的状态。
z 信息
此处显示当前路由器的运行时间、系统时间、已连接的客户端、系统

版本、引导程序版本、LAN MAC 地址、WAN MAC地址、硬件版本号信
息。

3.4 快速设置

请参考 3.2 快速安装指南。

11

无线宽带路由器—用户手册

3.5 高级设置

3.5.1 LAN 口设置

本节设置 LAN 口的基本网络参数。

图 6

z MAC 地址：显示本路由器对局域网的 MAC 地址，此值不可更改。
z IP 地址：本路由器对局域网的 IP 地址。该地址出厂设置为

192.168.0.1，您可以根据需要改变它。

注意：如果您改变了本 IP 地址，您在下次登录路由器时必须使用

新的 IP 地址才能进入 WEB 管理界面，而且，您局域网内的所有计算机
的默认网关必须设置为该 IP 地址才能正常上网。

z 子网掩码：本路由器对局域网的子网掩码，默认设置为

255.255.255.0。

3.5.2 WAN 口设置

可以快速更改 WAN 口的设置参数，此界面根据快速设置里设置的
上网方式不同而有所差异。

12

无线宽带路由器—用户手册

图 7

3.5.3 MAC 地址克隆

图 8

z 选择此项将把当前管理者使用计算机的网卡 MAC 地址复制到

WAN 口 MAC 地址中（也可以手动更改 MAC 地址），如果您不清
楚应该怎么填写 WAN 口的 MAC 地址，建议使用此功能。

3.5.4 域名服务器

13

无线宽带路由器—用户手册

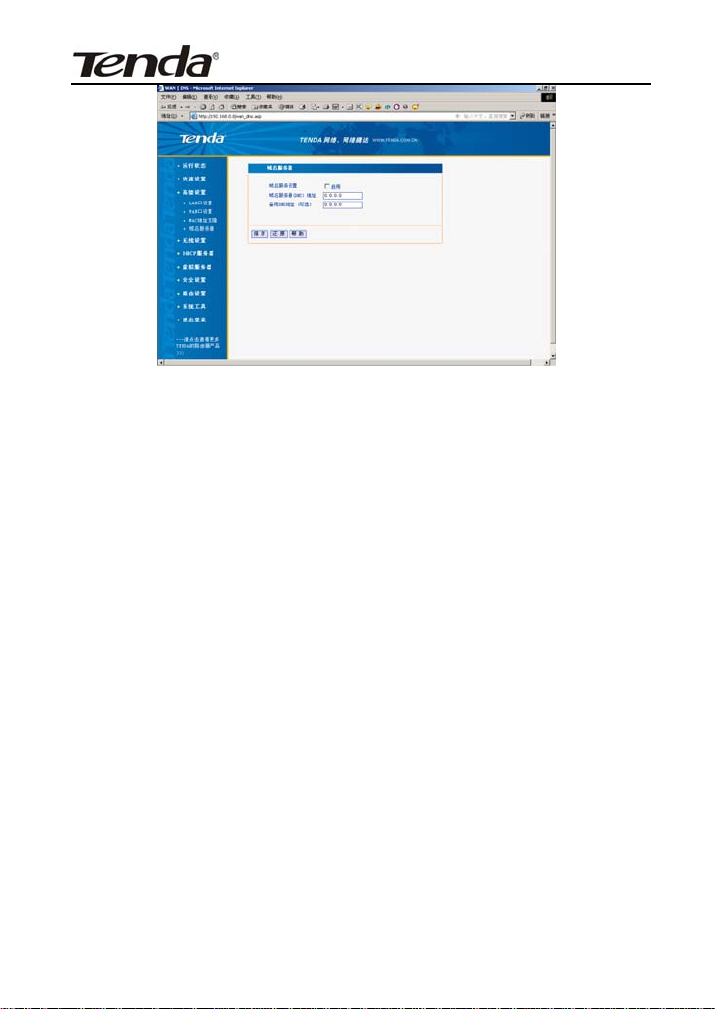

图 9

z 域名服务设置：选择“启用”之后，域名服务器的设置开始生效，路

由器使用添加的 DNS 域名服务器。

z 域名服务器（DNS）地址：添加您从 ISP 那里获取的 DNS 域名服

务器地址。

z 备用 DNS 地址（可选）：如果您的 ISP 提供给您两个 DNS 域名服

务器地址，那么您可以把另一个 DNS 填到这里面。

3.6 无线设置

3.61 无线基本设置

本节设置路由器的无线网络基本参数。

14

无线宽带路由器—用户手册

图 10

z SSID：服务集合标识符、无线信号的网络名称。
z 无线网络协议：有混合模式、802.11b 模式、802.11g 模式；

（TWL108R/108R+还可选择 Super G 模式）。

z 信道：用于确定本网络工作的信道段，选择范围从 1 到 11 或是自

动获取。

z 关闭 SSID 广播：选定关闭 SSID 广播功能，路由器将不再向无线主

机广播自己的 SSID 号，如果有无线连接请求则需手动填写 SSID 号。

3.6.2 无线安全设置

15

无线宽带路由器—用户手册

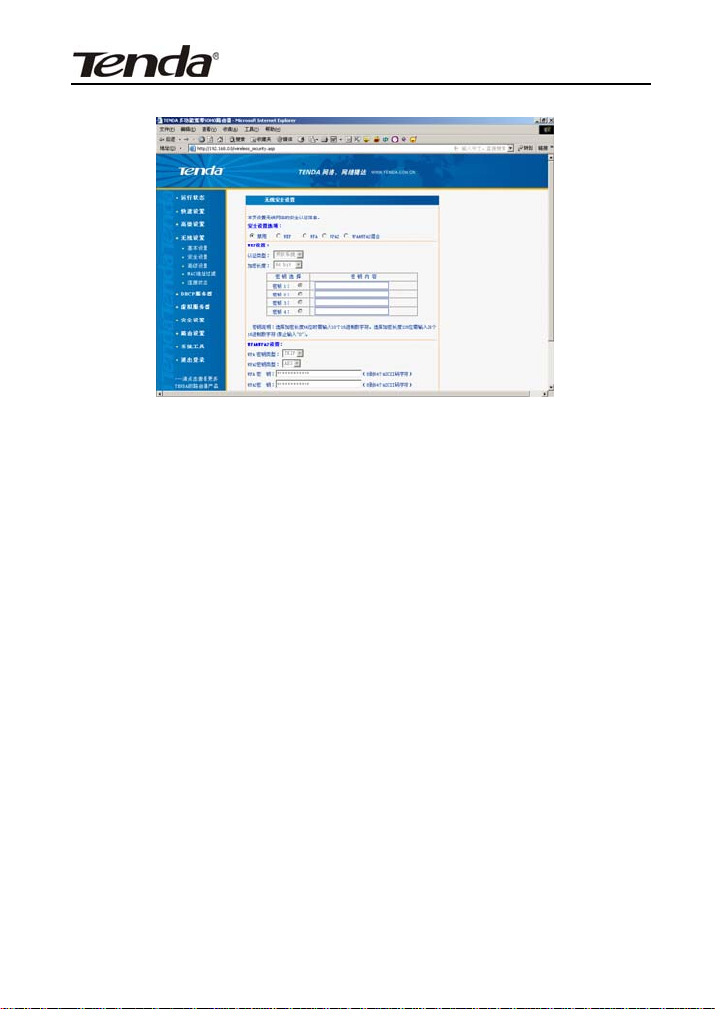

图 11

z 安全设置选项：选择禁用（不进行加密），或是选择 WEP 、WPA-PSK

加密模式。

z WEP 设置：当用户选择 WEP 加密模式时，WEP 设置生效。
z 认证类型：可以选择允许任何访问的开放系统模式、基于 WEP 加

密机制的共享密钥模式。

z 加密长度：可以选择 64 位或是 128 位的加密长度。
z 密钥格式：可以选择 ASCII 码或者 16 进制数。

密钥说明：选择 64 位密钥需输入 16 进制数字符 10 个，或者 ASCII
码字符 5 个。选择 128 位密钥需输入 16 进制数字符 26 个，或者
ASCII 码字符 13 个。

z 密钥选择：只能选择一条生效的密钥，但最多可以保存四条密钥。
z 密钥内容：在此输入密钥，注意长度和有效字符范围。
z WPA-PSK 设置：当用户选择 WPA-PSK 加密模式时，WPA 加密设

置生效。

z 密钥类型：可以选择 AES（高级加密标准）模式、TKIP（时间密钥

完整性协议）模式、以及自动选择方式。

16

无线宽带路由器—用户手册

z 密钥：在此输入密钥，注意长度和有效字符。
z 密钥生存期：为您设定的密钥生成一个有效期。

3.6.3 无线连接状态

可以通过无线连接状态查看周围无线 AP 的运行情况，包括其

MAC 地址和当前状态等参数。

图 12

3.7 DHCP 服务器

3.7.1 DHCP 服务器设置

17

无线宽带路由器—用户手册

图 13

DHCP服务器的具体配置参数如下说明：

z DHCP 服务器：选择“启用”之后，无线路由器开启 DHCP 服务功能。
z IP 池开始地址：DHCP 服务器所自动分配的 IP 的起始地址
z IP 池结束地址：DHCP 服务器所自动分配的 IP 的结束地址。
z 过期时间：设置 DHCP 服务器分配 IP 地址的租用时间。

注意：局域网中计算机的 TCP/IP 协议设置为“自动获得 IP 地址”

时，本路由器的 DHCP 服务器功能必须打开。

3.7.2 DHCP 客户端列表

客户端列表为相应的 MAC 地址进行绑定，即为指定的 MAC 地址分
配相应的 IP 地址。

18

无线宽带路由器—用户手册

图 14

z IP 地址：在这里输入对应的局域网 IP 地址。
z MAC 地址：在这里输入对应的 MAC 地址。

设置好了之后，需要添加并保存

3.8 虚拟服务器

在“虚拟服务”菜单下面，有“虚拟服务器 ”、“DMZ 主机”、“UPnP 设
置”和“UPnP 映射表”三个子项。单击某个子项，您即可进行相应的功能设
置。

3.8.1 虚拟服务器

该无线路由器自身集成了防火墙，这样广域网中的计算机要想通过本

路由器访问局域网中的某些服务器，则在默认设置下无法通过防火墙的防

护，这就出现了一对矛盾，路由器既要保护网络不被侵袭，又要方便广域
网合法的用户访问。这里本路由器提供了虚拟服务器功能，即可以解决这

一对矛盾。虚拟服务器定义一个服务端口，所有对此端口的服务请求将被
重新定位给通过 IP 地址指定的局域网中服务器。

19

无线宽带路由器—用户手册

图 15

z 服务端口：WAN 端服务端口，即路由器提供给广域网的服务端口。
z IP 地址：局域网中作为服务器的计算机的 IP 地址。
z 启用：只有选中该项后本条目所设置的规则才能生效。
z 在“常用服务端口”中，列出了常用的协议的端口，您可以在其中选

中一个，然后在 ID 中选一个序列号，然后单击“填充到”，将这个端

口自动添加到列表中，对于常用服务端口中没有列出的端口，您也
可以手动添加。

设置好以后，只要您在局域网的服务器上进行的相应的设置，广域网

的计算机就可以访问到您局域网的服务器上了。

注意：如果设置了服务端口为 80 的虚拟服务器，则需要将“安全设
置”菜单中“远端 WEB 管理”项设置为 80 以外的值，如 8080，否则会发生
冲突，而导致虚拟服务器不起作用，此功能需要重启路由器才生效。

3.8.2 DMZ 主机

在某些特殊情况下，我们需要让局域网中的一台计算机完全暴露给广

域网，以实现双向通信，此时可以把该计算机设置为 DMZ 主机。

20

无线宽带路由器—用户手册

图 16

设置步骤如下：首先在 DMZ 主机 IP 地址栏内输入欲设为 DMZ 主机
的局域网计算机的 IP 地址，然后选用“启用”，最后单击保存完成 DMZ 主
机的设置。

3.8.3 UPnP 设置

支持最新的 Universal Plug and Play (UPnP 通用即插即用网络协议)，
此功能需要 WindowsXP/WindowsME 操作系统(注：系统需集成或已
安装 Directx 9.0)或支持 UPnP 的应用软件才能生效。依靠 UPnP 协议，局

域网中的主机可以请求路由器进行特定的端口转换，使得外部主机能够在
需要时访问内部主机上的资源。

21

无线宽带路由器—用户手册

图 17

3.8.4 UPnP 映射表

启用 UPnP 功能后，点击“刷新”按钮可以看到端口转换信息。端口转

换信息由应用程序发出请求时提供。

22

无线宽带路由器—用户手册

图 18

z 远端主机：接受或发出响应的远端主机的描述。
z 外部端口：端口转换使用的路由器端口号。
z 内部主机：接受或发出响应的内部主机的描述。
z 内部端口：需要进行端口转换的主机端口号。
z 协议：表明是对 TCP 还是 UDP 进行端口转换。
z 持续时间：表明响应的时间段。
z 描述： 映射端口信息。

3.9 安全设置

在“安全设置”菜单下面，共有“客户端过滤”、“URL 过滤”、“MAC 地址过
滤”、“防网络攻击”、 “远端 WEB 管理” 、“WAN口 Ping”和“特殊应用过滤”
七个子项。单击某个子项，您即可进行相应
的功能设置，下面将详细讲解各子项的详细功能。

3.9.1 客户端过滤

23

无线宽带路由器—用户手册

为了方便您对局域网中的计算机进行进一步管理，您可以通过数据包

过滤功能来控制局域网中计算机对互联网上某些端口的访问。

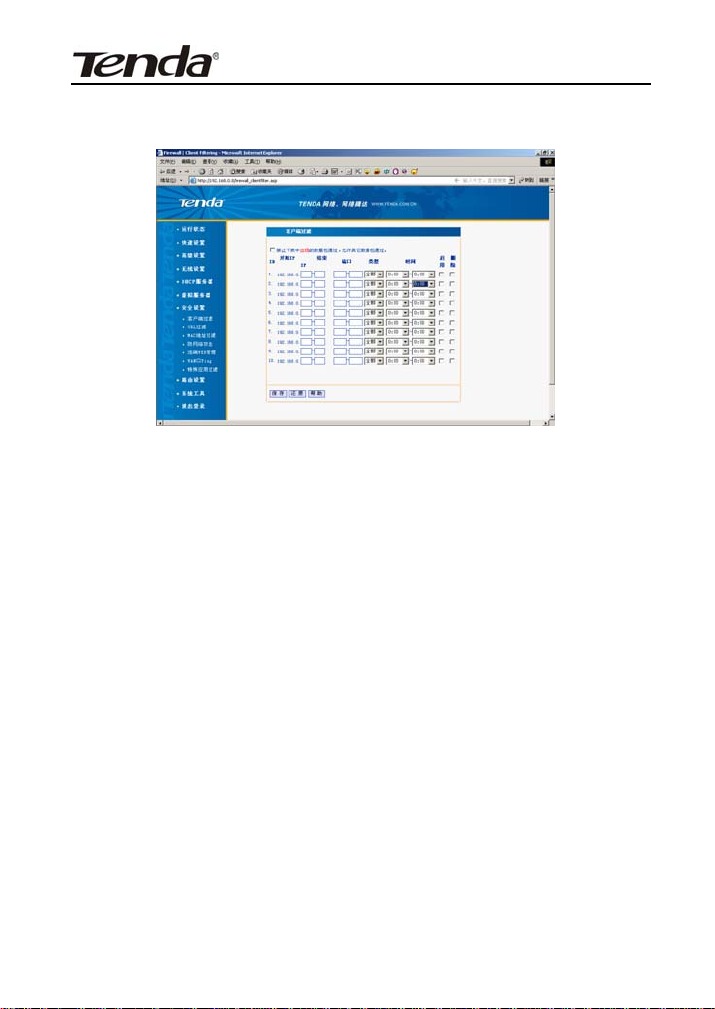

图 19

z 启动“禁止下表中出现的数据包通过，允许其它数据包通过”
z IP：填入局域网中被控制的计算机的 IP 地址，为空表示对局域网中

所有计算机进行控制。您可以使用一个 IP 地址范围。

z 端口：添写预控制的 TCP/UDP 协议端口。为空表示对该计算机所

有服务端口进行控制。您可以指定一个端口范围。

z 类型：选择被控制的数据包所使用的协议。（“ALL”包括 TCP/UDP）
z 时间：填入您希望本条规则生效的起始时间和终止时间。
z 启用：启用本条过滤规则。
z 保存：完成设置。

举例说明：如果您希望局域网中 IP 地址为 192.168.0.7 的计算机在

8:00-18:00 时间段内不能浏览 WEB 网站，IP 地址为 192.168.0.8 的计算机

全天均不能收邮件，对局域网中其它计算机则不做任何限制，这时您需
要指定如下的数据包过滤表：

24

无线宽带路由器—用户手册

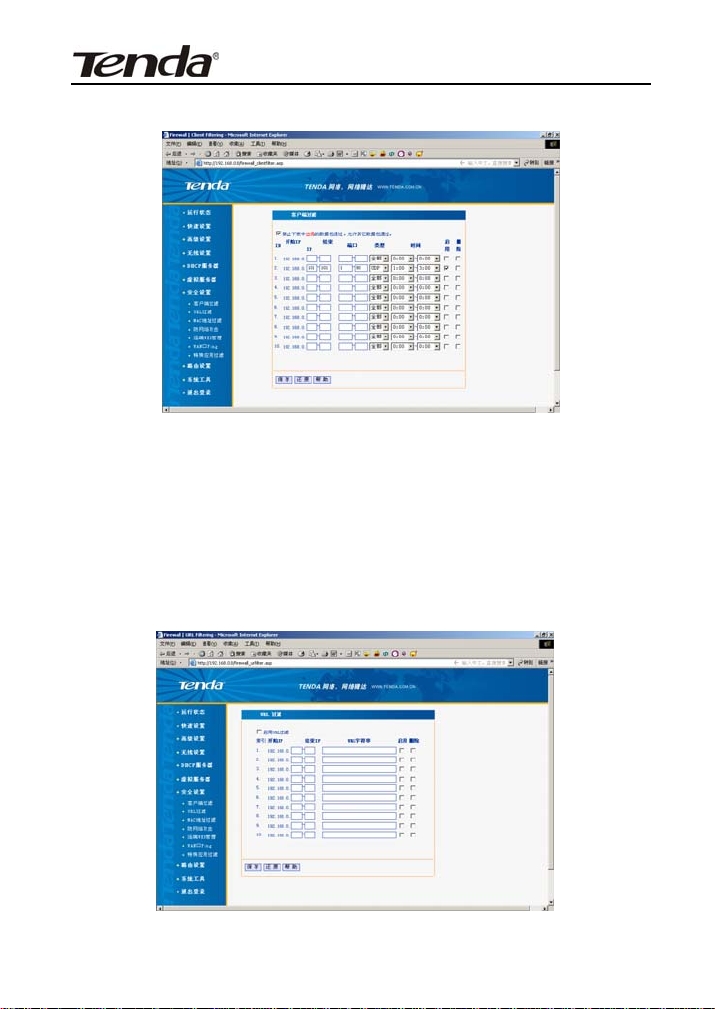

图 20

3.9.2 URL 过滤

为了方便您对局域网中的计算机所能访问的网站进行控制，您可以使

用域名过滤功能来指定在什么时段不能访问哪些网站。

图 21

25

无线宽带路由器—用户手册

选择启用 URL 过滤。

z IP：填入局域网中被控制的计算机的 IP 地址，为空表示对局域网中

所有计算机进行控制。您可以使用一个 IP 地址范围。

z URL 字符串：填入被过滤的域名和域名的一部分，为空表示禁止访

问所有网站。如果您在此处填入某一个字符串（不区分大小写），

则局域网中指定的计算机将不能访问所有域名中含有该字符串的
网站。

z 启用：启用本条过滤规则。
z 保存：完成设置。

注意：Windows 操作系统有缓存 DNS 记录的功能，设置完本项

后你可能需要重新启动客户端，或在客户端的 MSDOS 窗口中输入“net s

top dnscache”，否则可能会导致可以继续访问过滤掉的网址。

3.9.3 MAC 地址过滤

为了更好的对局域网中的计算机进行管理，您可以通过 MAC 地址过

滤功能控制局域网中计算机对 Internet 的访问。

z MAC 地址过滤：选择“启用”开启 MAC 地址过滤功能。
z 过滤规则：应用于下面的列表的单选框。第一项是仅禁止已设 MAC

地址列表中已生效的 MAC 地址访问本无线网络；第二项是仅允许
已设 MAC 地址列表中已生效的 MAC 地址访问本无线网络。

z MAC 地址：填入您希望控制的计算机的 MAC 地址。
z 注释：填入对该计算机的适当描述。
z 操作：可以直接把访问本无线路由器的计算机 MAC 地址添加进

MAC 地址栏里。

z 保存：完成该设置。

26

无线宽带路由器—用户手册

举例说明：如果您不希望局域网中 MAC 地址为 00:05:5D:5C:80:4E 的
计算机访问 Internet，而希望局域网中的其它计算机能访问 Internet，
这时您需要指定如下的 MAC 地址过滤表：

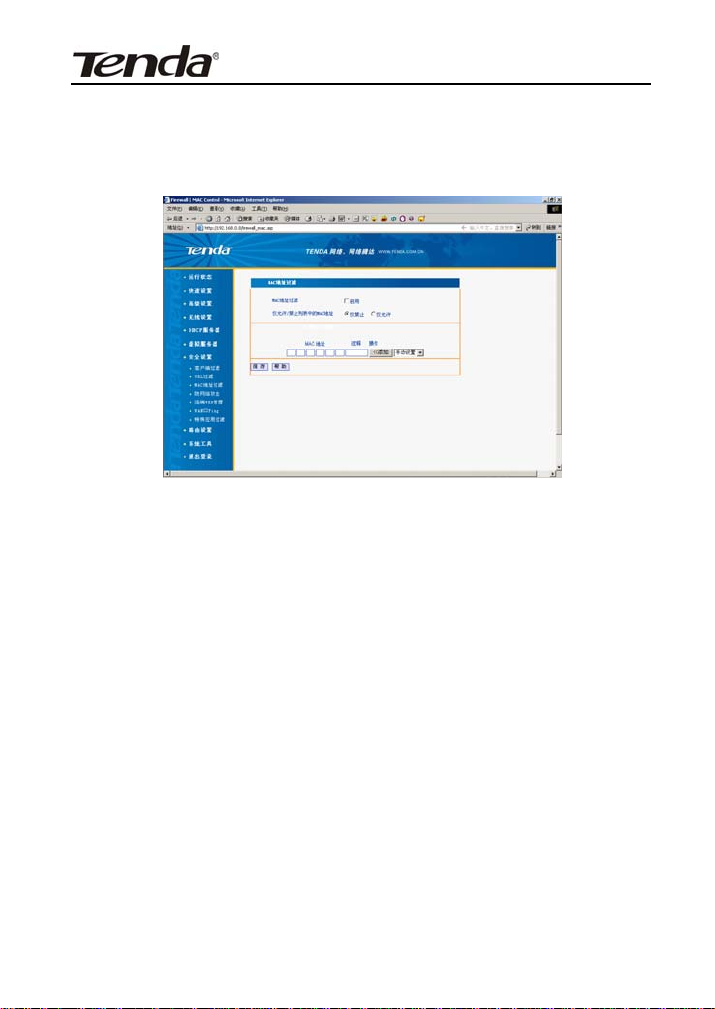

图 22

3.9.4 防网络攻击

启用防网络攻击功能：当开启该功能后，路由器将启动防网络攻击功

能。当监测到有主机向路由器发起攻击时，将自动限制其带宽。您可以单
击“系统工具”里的系统日志选项查看发起攻击主机的 IP 地址。

27

无线宽带路由器—用户手册

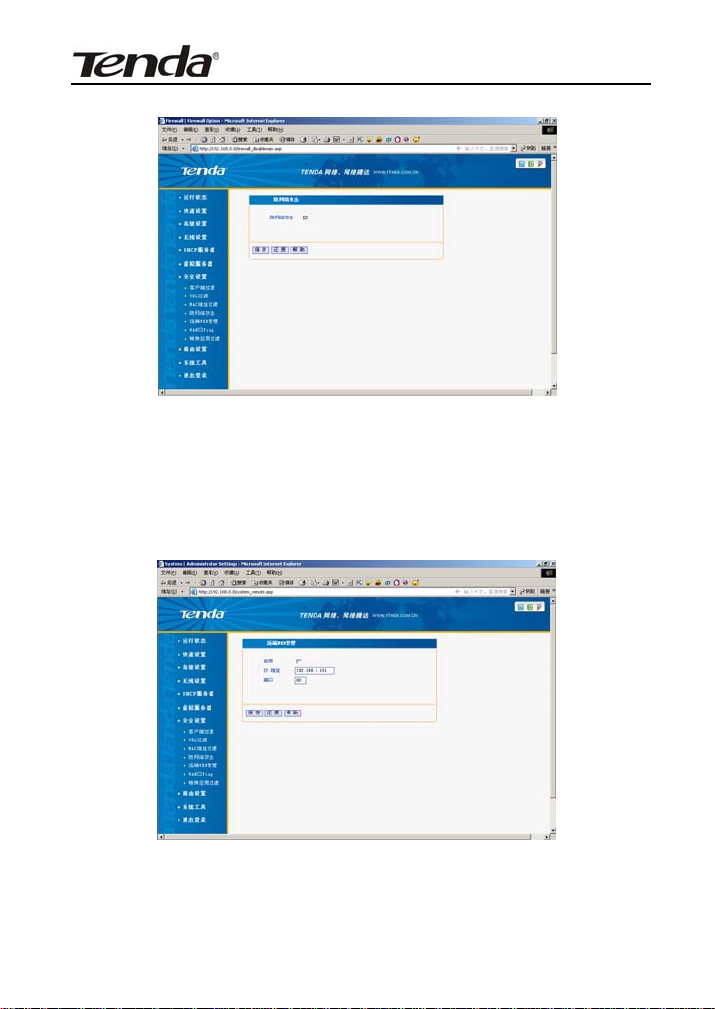

图 23

3.9.5 远端 WEB 管理

本节设置路由器的 WEB 管理端口和广域网中可以执行远端 WEB 管
理的计算机的 IP 地址。

z 启用：开启远端 WEB 管理功能。

图 24

28

无线宽带路由器—用户手册

z IP 地址：广域网中可以执行远端 WEB 管理的计算机的广域网

IP 地址。

z 端口：可以执行 WEB 管理的端口号。

注意：

1、 路由器默认的 WEB 管理端口为 80，如果您改变了默认的 WEB 管理

端口（例如改为 8080），则您必须用“IP 地址：端口”的方式（例如
http://192.168.0.1:8080）才能登录路由器执行 WEB 界面管

理。
2、 路由器默认的远端 WEB 管理 IP 地址为 0.0.0.0，在此默认状态下，

广域网中所有计算机都不能登录路由器执行远端 WEB 管理，如果您

改变了默认的远端 WEB 管理 IP 地址（例如改为 218.88.93.33），则

广域网中只有具有指定 IP 地址（例如 218.88.93.33）的计算机才能登

录路由器执行远端 WEB 管理。

3.9.6 WAN 口 PING

忽略来自 WAN 口的 Ping：当开启该功能后，广域网的计算机将不能

Ping 到本路由器，内网的计算机才可以 ping 通。

29

无线宽带路由器—用户手册

图 25

3.9.7 特殊应用程序过滤

特殊应用程式过滤功能开启后可以禁用 MSN 和 QQ 上网。注：因
为 QQ 使用多种登录方式，并且不同版本的 QQ 频繁更换登录服务器和登
录方式。如果此功能在您的环境中无法禁止 QQ 登录，您可以咨询我们的
客户服务人员寻求解决方法。

30

无线宽带路由器—用户手册

图 26

3.10 路由设置

在“路由功能”菜单下面，共有“路由表”和“静态路由表”两个子项。单
击某个子项，您即可进行相应的功能设置。

3.10.1 路由表

本节显示路由器核心路由表的内容。

31

3.10.2 静态路由表

无线宽带路由器—用户手册

图 27

图 28

z 目的网络 IP：欲访问的主机的 IP 地址或 IP 网段。
z 子网掩码：填入子网掩码，一般为 255.255.255.0。

z 网关：数据包被发往的路由器或主机的 IP 地址。

32

无线宽带路由器—用户手册

z 操作：只有点击“添加”您的设置才会生效。

注意：

1、 网关 IP 必须是与 WAN 或 LAN 口属于同一个网段。
2、 目的 IP 地址如果是一台主机 IP 地址，子网掩码须为 255.255.255.255。
3、 目的 IP 地址如果为 IP 网段，则须与子网掩码匹配。例如，如果目的

IP 为 10.0.0.0，子网掩码须为 255.0.0.0；如果目的 IP 为 10.1.2.0，子

网掩码须为 255.255.255.0。

3.11 系统工具

在“系统工具”菜单下面，共有“时间设置”、“动态 DNS”、“备份设置”、
“软件升级”、“恢复出厂设置”、“重启路由器”、“修改登录口令” 、“系统
日志”八个子选项。

3.11.1 时间设置

本节设置路由器的系统时间，您可以选择自己设置时间或者从互联网

上获取标准的 GMT 时间。

图 29

33

无线宽带路由器—用户手册

注意：关闭路由器电源后，时间信息会丢失，当您下次开机连上

Internet 后，路由器将会自动获取 GMT 时间。您必须先连上 Internet 获
取 GMT 时间或到此页设置时间后，其他功能（如防火墙）中的时间限定
才能生效。

3.11.2 动态 DNS

您只须要在 oray.net(花生壳)注册您的域名，把您注册的用户名与密码
填入对应的位置，保存好，您就可以通过本路由的 DDNS 服务在外网用域
名直接访问您在本地建立的服务器(例：在本地 192.168.0.4 主机上建立一
个 WEB 服务器，在花生壳注册的用户名是：tenda，域名是：test.vicp.net，

在虚拟服务中映射好端口，就可以直接在浏览器的地址栏中输入
“http://test.vicp.net”就可以访问你的 WEB 页了。

图 30

3.11.3 备份/恢复设置

在这里您可以备份当前或恢复以前的路由器设置。

34

无线宽带路由器—用户手册

备份设置步骤：

1. 登录我们公司的网站（www.tenda.com.cn），下载一个 TFTP 服务

应用程序，将此程序放到一个固定的目录中并运行。

2. 在“TFTP 服务器 IP”栏内填入您所开启的 TFTP 服务应用程序计

算机的 IP 地址。

3. 单击“备份”便可以在 TFTP应用程序的目录生成一个系统配置的

备份文件。

4. 同样道理，我们只需要把需要上传的系统配置文件放置到 TFTP

的目录中，点击“恢复”，重新启动路由器后将可以恢复到所需要
的系统配置。

图 31

3.11.4 软件升级

通过升级本路由器的软件，您将获得更加稳定的路由器版本及增值的
路由功能。
软件升级步骤：

1、 登录我们公司的网站（www.tenda.com.cn），下载更高版本的软件。

35

无线宽带路由器—用户手册

2、 在您局域网中的计算机上开启一个 TFTP 服务器，并把下载的文件

使用 WinRAR 软件解压后置于该 TFTP 服务器的目录中。

3、 在“TFTP 服务器 IP”栏内填入您所开启的 TFTP 服务器的 IP 地址。
4、 单击“升级”进行软件升级。
5、 升级完成后，路由器将自动重新启动。

图 32

注意：升级过程不能关闭路由器电源，否则将导致路由器损坏而无法

使用。升级成功后，路由器将自动重启。升级过程约数分钟，请等候。

3.11.5 恢复出厂设置

单击“恢复出厂设置”按钮将使路由器的所有设置恢复到出厂时的默认
状态。

z 默认的用户名为：admin
z 默认的密码为：admin
z 默认的 IP 地址为：192.168.0.1
z 默认的子网掩码为 255.255.255.0

36

无线宽带路由器—用户手册

图 33

注意：恢复出厂设置后，需重新启动路由器才能生效。

3.11.6 重启路由器

本节重启路由器，重启路由器将使设置在改变后生效。路由器在重启
前，会自动断掉 ADSL 连接。

3.11.7 修改登录口令

图 34

37

无线宽带路由器—用户手册

本节修改系统管理员的登录口令。

请您首先输入原来的登录口令，然后输入您希望使用的新登录口令，
如果您原来的登录口令输入无误的话，单击“保存”即可成功修改用户登录
口令。

图 35

注意：出于安全考虑，我们强烈推荐您改变初始系统员用户名及

密码。

3.11.8 系统日志

在系统日志里，您可以查看系统启动后出现的各种情况，也可以查看
有无网络攻击发生。

38

无线宽带路由器—用户手册

图 36

清除日志：清除系统日志。

39
