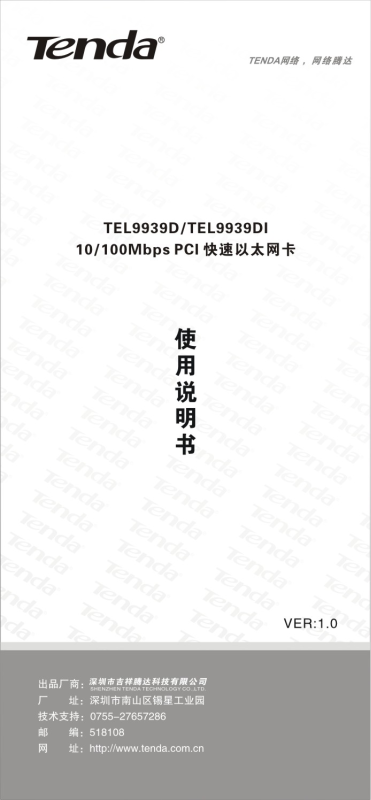

Tenda TEL9939D User Manual

1 产品介绍
感谢您购买 TENDA
TEL9939D/TEL9939DI 10/100M 自适应快 速以太网网卡。本网卡完全遵循 PCI2.2 总 线规范,支持 ACPI 电源管理功能。本网卡 具有自动协商功能,支持 10Mbps、100Mbps 两种传输速率,自动侦测所连接网络设备的 速率、全双工/半双工模式。另外,TEL9939D 产品还支持无盘启动功能。 TEL9939D/TEL9939DI 提供 Windows 98、 Windows ME、Windows 2000、Windows NT、Windows XP、Windows NT、Linux、 Novell 等多种操作系统下的驱动程序。
1.1 物品清单 打开产品包装,应当包含下列物品:
1.10/100Mbps 快速以太网卡一张 2.驱动程序安装光盘一张。 3.用户指南一本 4.合格证一张
1.2 主要特性
符合 IEEE802.3 以太网、IEEE802.3u
快速以太网标准;
支持 10Mbps、100Mbps 两种传输速
率,10、100Mbps下的全双工、半双工模式;
支持 NWAY 自动协商功能,自动侦测 传输速率、双工模式,选择一种最佳的网络 连接模式,免除繁杂的设置过程,即插即用;
兼容 PCI 2.1、PCI 2.2 规范,支持高 效的 32bit/33MHZ PCI 局部总线,低 CPU 占用率;
支持 ACPI 电源管理,极低的工作功耗;
最高达 200Mbps 的网络吞吐率;
集成先入先出(FIFO)缓冲区,增强网络 传输的性能;
采用高集成度、高性能的的单芯片方 案;
提供 BootROM 插座,插入指定的 BootROM 即可实现无盘启动(仅 TEL9939D 产品);
- 1 -
提供丰富的驱动程序支持,几乎囊括所 有常见的操作系统。
1.3 技术规格
一 般 特 性
标 准 IEEE802.3 IEEE802.3u 总线类型 32bit/33MHZ PCI 总线 网络接口 RJ45
I/O 地址, 系统自动分配
中断(IRO) 系统自动分配
10M 半/全双工:10/20Mbps
传输速率
工作环境温 度
湿 度 10%---90%(无凝结)
功 耗
安规认证 FCC Class B, CE
100M 半/全双 工:100/200Mbps
0℃---45℃
从主板 PCI 插槽取电源,最大 功耗 1.5 瓦
1.4 网络端口、指示灯说明 TEL9939D/TEL9939DI 提供 1 个 RJ45
本产品提供一个绿色的 Link/Act 状态指
示灯: 当没有网络连接时 Link/Act 指示灯熄灭;当 网卡以 10M 或 100Mbps 的速率连接到网络
- 2 -
时指示灯亮;当网卡接收/发送数据时,指示 灯闪烁。
2 硬件安装
请按照下面的顺序安装网卡:
1. 关掉计算机电源并打开机箱;
2. 选择空的 PCI 槽插入网卡;
3 软件安装
安装驱动程序步骤如下:
1. 启动电脑后,插入随卡包装的驱动 程序安装光盘,电脑自启动光盘显示 TendaSetup 界面(如没能自启动,则进入 光盘双击“TendaSetup.exe”文件),点击 “网卡驱动程序”按钮进行驱动程序安装;
2. 若 是 TEL9939D 网卡则点击 “TEL9939D”,若是 TEL9939DI 网卡则点 击“TEL9939DI”,然后选择“安装程序的 语言”后点击“确定”开始安装。
3. 选择安装目的路径后点击“下一 步”。
4. 点击“完成”即可成功安装驱动程
- 3 - - 4 -
序。 保修须知
1 保修期
本产品自购买日起保修 1 年。
2 保修条款
产品保修是针对深圳市吉祥腾达科技有限公司所
生产销售的产品。
保修期间内在正常状态下使用本产品而发生的故
障,可根据本保修条款内容,出示产品保修卡和 发票或收据(复印件),在产品购买处享受无偿维修 服务,特殊情况,可直接与本公司办事处或总部 联系。
下列情形,需要收费维修,将视情况收取一定的
材料费,维修费及运输费: n 超过保修期范围,在正常状态下使用本产品而
发生故障。
o 未出示保修卡、保修卡未填写清楚、有漏填之
处或保修卡有涂改的痕迹。
p 产品非正常状态下使用,例如人为损坏,或高
温、高压、潮湿等导致产品损坏。如果损坏不 严重,可以收费维修。
q 产品从本公司销售到客户手中之后,再因为运
输、搬运等情况,即非产品本身质量问题而造
成的故障和损伤。
r 由于未能按照说明书中的使用方法和注意事
项操作而造成的故障和损伤。
下列情况,本公司不予维修:
n 非本公司生产销售的产品。 o 未经本公司同意,私自进行拆装、维修的产品。
本保修卡仅适用于中国大陆地区。 客户服务网站: 客户服务E—MAIL:tenda@tenda.com.cn
www.tenda.com.cn
