Глава 1. Введение
1.1 Знакомство с устройством
Широкополосный маршрутизатор корпоративного уровня с двумя портами WAN- TEI480T+,
является новым поколением устройств доступа к сети с интегрированными функциями «Online
Application/IAM» и «dual-WAN Router», разработанными специально для средних/малых
предприятий, правительственных учреждений, образовательных заведений и исследовательских
институтов. Данное устройство позволяет установить контроль, предотвращение доступа и
управление пользовательскими сетевыми приложениями для повышения производительности
труда, уменьшения нагрузки на сеть и снижения правовых рисков связанных с использованием
данных приложений.
1.2 Характеристики маршрутизатора
•
Соответствует стандартам IEEE802.3, IEEE802.3u и IEEE802.3x
•
Предоставляет два порта с интерфейсом WAN 10/100M и автоматическим согласованием
скорости для установки подключения с xDSL/Кабельными устройствами.
•
Предоставляет три порта с интерфейсом LAN 10/100M и автоматическим согласованием
скорости для подключений во внутренней локальной сети.
•
Двойной интерфейс WAN поддерживает режим dual-WAN с автоматической регулировкой
наложения пропускной способности.
•
Интеллектуальный режим резервного копирования, интеллектуальное распределение
нагрузки
•
Поддержка протоколов TCP/IP, TCP, UDP, VPN, DHCP, NAT, SNTP, DNS, TFTP и т.д.
•
Поддержка связывания IP и MAC адресов для предотвращения ARP атак, подмен ARP и
несанкционированного доступа к локальной сети.
•
Поддержка специализированного доступа по порту, адресу MAC, адресу URL для простого
управления сетью.
•
Поддержка гибкого управления каналом передачи и ограничение скорости для выбранного
устройства для обеспечения стабильности скорости и рационального использования
ресурсов сети.
•
Частота процессора до 384MHz и мощная функция перенаправления NAT для поддержки
большего количества пользователей.
•
Поддержка виртуального сервера, DMZ хоста и приложений, работающих через ALG.
•
Поддержка клиентов PPTP VPN.
3
Маршрутизатор TEI480T+
•
Поддержка сервера PPTP VPN, одновременный доступ к сети интернет для 8 групп
пользователей.
•
Поддержка фильтрации трафика QQ, MSN, Skype, Fetion, Ali wangwang и т.д. с
возможностью настройки разрешения на прохождение трафика по выбранным параметрам.
•
Поддержка классификации и фильтрации адресов веб-сайтов для установки управления
доменными именами.
•
Поддержка функции разрешения Dynamic Domain Name System (DDNS)
•
Поддержка журналирования безопасности и статистики проходящего трафика.
•
Поддержка удаленного администрирования по веб-интерфейсу
•
Встроенный сервер DHCP, поддержка распределения статических адресов.
•
Предотвращение атак ARP для обеспечения безопасности и стабильности локальной сети.
•
Внутренний брандмауэр обеспечивает управление сетевыми настройками времени,
фильтрацию доменных имен и фильтрацию по MAC адресам.
1.3 Спецификации маршрутизатора
Поддерживаемые протоколы и
стандарты
Сетевые интерфейсы 10Base-T: Cat.3 UTP или выше
Порты и
светодиодные
индикаторы
Размеры (ДxШxВ) 294мм x 178.8мм x 44мм
Требования к окружению Рабочая температура: 0˚-45˚C
Энергопотребление Входное напряжение: 220В, 50 Гц
WAN 2 индикатора «WAN» и 2 индикатора «100M»
LAN 3 индикатора «LAN» и 3 индикатора «100M»
Другие Power (Индикатор питания)
IEEE802.3, IEEE802.3u, IEEE802.3x, TCP/IP, DHCP, ICMP,
NAT, PPPoE, SNTP, HTTP, DNS, ARP
SYS (Индикатор состояния питания)
Power – порт подключения питания.
Температура хранения: -40˚-70˚C
Рабочая влажность:
10%-95% без конденсата
Влажность при хранении
5%-95% без конденсата
Потребление: 4Вт (максимум)
4
Маршрутизатор TEI480T+
1.4 Содержимое поставки
Распакуйте коробку и проверьте наличие следующих компонентов:
•
Один широкополосный маршрутизатор корпоративного уровня TEI480T+
•
Один кабель подключения питания
•
Одно руководство пользователя
•
Два L-образных крепления
•
Четыре ножки
Если какие-либо предметы отсутствуют или повреждены, свяжитесь с вашим поставщиком для их
замены.
5
Маршрутизатор TEI480T+
Глава2. Описание оборудования
2.1 Описание панелей
2.1.1 Передняя панель
Рисунок 1. Передняя панель маршрутизатора TEI480T+
1. Reset:
настройки устройства будут сброшены в настройки по умолчанию, после чего устройство
автоматически перезагрузится.
2. Индикаторы
Индикатор Описание Функциональность
POWER
SYS
WAN/LAN
Нажмите и удерживайте данную кнопку в течении 5 секунд. Установленные
Индикатор питания Включенный индикатор
показывает наличие питания
Индикатор состояния системы Мигающий индикатор
показывает нормально
состояние системы.
Постоянно горящий или не
горящий индикатор
показывает, что система
функционирует со сбоями.
Индикатор состояния
подключения к WAN/LAN
порту
Постоянно горящий индикатор
показывает нормальное
соединение к
100M
Индикатор скорости для
соответствующего порта
6
соответствующему порту.
Мигающий индикатор
показывает прием/передачу
данных по соответствующему
порту
Включенный индикатор
показывает, что для данного
порта установлено соединение
Маршрутизатор TEI480T+
с рабочим режимом 100M
Выключенный индикатор
показывает, что для данного
порта установлено соединение
с рабочим режимом 10M
3. WAN:
выделенной линией Ethernet.
4.
LAN:
концентратором в локальной сети.
2 порта WAN (RJ-45) для установки подключений с xDSL/Кабельным модемом или
3 порта LAN (RJ-45) для установки подключений с компьютером, коммутатором или
2.1.2 Задняя панель
Рисунок 2. Задняя панель маршрутизатора TEI480T+
Вход для подключения питания:
комплект.
Пожалуйста, используйте адаптер питания, включенный в
2.2 Системные требования
•
Сетевой адаптер
•
Internet Explorer 5.0 или выше.
•
Широкополосный доступ к сети Интернет (с использованием xDSL/Кабельного модема
или прямого подключения Ethernet).
2.3 Требования к установке
•
Установите устройство в безопасном месте во избежание возможных повреждений или
падения.
•
Убедитесь, что источник питания соответствует установленным спецификациям для
маршрутизатора и напряжение совпадает с тем, что указано на маршрутизаторе.
•
Не открывайте корпус маршрутизатора во время работы или при сбое в энергоснабжении
во избежание поражения электрическим током. Рекомендуем заземлить устройство для
уменьшения опасности и возгорания.
•
Убедитесь, что имеется достаточно пространства для вентиляции и рассеивания тепла.
7
Маршрутизатор TEI480T+
2.4 Установка оборудования
Перед установкой маршрутизатора убедитесь в наличии доступа к сети Интернет. Если ваш
компьютер не может установить соединение с сетью Интернет, обратитесь к вашему провайдеру.
В противном случае, следуйте нижеперечисленным шагам:
• Установите соединение с сетью LAN.
Установите соединение от порта LAN маршрутизатора к коммутатору или концентратору.
Также вы можете установить соединение с сетевой картой компьютера в локальной сети.
• Установите соединение с сетью WAN
Установите соединение между портом WAN маршрутизаторa и xDSL/Кабельным модемом
или выделенной линией доступа к сети Интернет, используя кабель Cat.5 UTP.
• Установите соединение с источником питания
При нормальном соединении с источником питания, маршрутизатор начнет работать
автоматически.
8
Маршрутизатор TEI480T+
Глава 3. Быстрая установка
3.1 Установка сетевых настроек для компьютера.
IP адрес маршрутизатора по умолчанию: 192.168.0.1. Вы можете изменить IP адрес в случае
необходимости, но в данном руководстве предполагается, что маршрутизатор сконфигурирован по
умолчанию.
Установите соединение с портом LAN маршрутизатора и выполните следующие шаги:
1. На рабочем столе компьютера кликните правой кнопкой мыши на иконке «Сетевое
окружение» и выберите из выпадающего меню пункт «Свойства».
2. Кликните правой кнопкой мыши на иконке «Подключение по локальной сети» и выберите
из выпадающего меню пункт «Свойства».
9
Маршрутизатор TEI480T+
3. Выберите «Протокол Интернета (TCP/IP)» и кликните «Свойства»
4. Выберите флажок «Получить IP адрес автоматически» или флажок «Использовать
следующий IP адрес»
a. «Получить IP адрес автоматически» как на следующей иллюстрации:
10
Маршрутизатор TEI480T+
b. «Использовать следующий IP адрес»
IP адрес:
Маска подсети:
Шлюз:
Сервер DNS:
192.168.0.XXX (XXX – число от 2 до 254)
255.255.255.0
192.168.0.1
Необходимо использовать адрес DNS сервера предоставляемого вам
вашим провайдером. В противном случае, можно использовать адрес шлюза по
умолчанию на вашем маршрутизаторе в качестве прокси-адреса DNS сервера.
Нажмите «ОК» для сохранения настроек.
11
Маршрутизатор TEI480T+
Совет: Если вы неуверенны в правильности адреса DNS сервера, мы рекомендуем вам
использовать опцию «Получить IP адрес автоматически» или «Получить адрес DNS сервера
автоматически»
3.2 Проверка сетевого соединения.
1. Выберите «Пуск» - «Все программы» - «Стандартные» - «Командная строка»
12
Маршрутизатор TEI480T+
2. Введите команду «ping 192.168.0.1» (без кавычек) и нажмите «Enter» на клавиатуре. Если
отображаемый вывод совпадает с рисунком ниже – ваш компьютер успешно соединен по
локальной сети с маршрутизатором. В противном случае, проверьте правильность
настроек и функциональность сетевого оборудования.
3.3 Быстрая настройка
1. Для доступа к Web-интерфейсу администрирования маршрутизатора, запустите браузер,
например Internet Explorer, и введите в строку адреса IP адрес маршрутизатора по
умолчанию: http://192.168.0.1. Нажмите «Enter».
2. Введите «admin» (без кавычек) в оба поля: «User name» и «Password»
13
Маршрутизатор TEI480T+
3. Если вы ввели правильное имя пользователя и пароль, следующее окно должно
отобразиться в браузере:
Маршрутизатор поддерживает пять наиболее распространенных методов доступа (режим доступа
по умолчанию: Dynamic IP):
1. Static IP: доступ с фиксированным адресом IP, предоставленным провайдером.
2. Dynamic IP: доступ с динамическим IP адресом, присвоенным при подключении через
DHCP сервер.
3. PPPoE (ADSL): Доступ с использованием PPPoE виртуальным набором номера.
4. PPTP: Point-to-Point Tunneling Protocol, совместное использования ресурсов через
подключение к удаленному серверу.
5. L2TP: Layer 2 Tunneling Protocol, совместное использование ресурсов через подключение к
удаленному серверу.
14
Маршрутизатор TEI480T+
Вы можете выбрать режим доступа в соответствии с необходимостью. После выбора нажмите
кнопку «Next» для заполнения базовых сетевых параметров.
Примечания
1. В настройках присутствуют «WAN1» и «WAN2». Пожалуйста, установите настройки для
соответствующего подключения.
2. Единица пропускной способности – Kbytes/s. Для соединения ADSL со скоростью
передачи 512Kbps и скоростью получения 2Mbps используются следующие параметры:
Uplink Bandwidth (Исходящее соединение) 512Kbps = 54Kbyte/s
Downlink Bandwidth (Входящее соединение) 2048Kbps = 256Kbyte/s
3. Во избежание проблем со скоростью доступа, пожалуйста, заполните соответствующие
поля (Uplink bandwidth, Downlink bandwidth).
Выберите соответствующий порт WAN и корректный метод доступа и введите значения
скорости входящего и исходящего соединений, предоставляемых вам провайдером. После
этого нажмите кнопку «Next» для настройки базовых сетевых настроек.
15
Маршрутизатор TEI480T+
3.3.1 Static IP
Если для выбранного режима подключения определен статический IP адрес, пожалуйста,
заполните следующие поля
IP Address
: Введите IP адрес в глобальной сети, предоставленный вашим провайдером.
Subnet Mask:
Gateway:
Primary DNS Server:
провайдером.
Secondary DNS Server:
Примечание: Если IP адрес WAN и IP адрес LAN находятся в одном и том же сегменте, функции
маршрутизатора могут быть работать неправильно. В случае необходимости, используйте кнопку
«Reset» для сброса настроек.
Введите маску подсети WAN.
Введите адрес шлюза в глобальной сети WAN.
Введите адрес основного DNS сервера, предоставленного вашим
Введите адрес дополнительного DNS сервера.
3.3.2 Dynamic IP
Предоставленный вам режим доступа «Dynamic IP» означает получение разного IP адреса от
вашего провайдера при каждом установлении подключения.
16
Маршрутизатор TEI480T+
•
Account: Введите имя учетной записи для ADSL подключения, предоставленное вам
провайдером.
•
Password: Введите пароль к учетной записи, предоставленный вам провайдером.
3.3.3 PPTP
Если режим подключения, предоставляемый вашим провайдером – PPTP (PPP Tunneling Protocol),
заполните поля PPTP Server IP Address (IP адрес сервера PPTP), User Name (имя пользователя) и
Password (пароль).
PPTP обеспечивает два режима доступа:
Dynamic:
Если ваш провайдер предоставляет доступ по протоколу PPTP с использованием
динамического IP адреса, выберите Dynamic IP из выпадающего списка Address Mode.
Static:
Если ваш провайдер предоставляет доступ по протоколу PPTP с использованием
статического IP адреса, выберите Static IP из выпадающего списка Address Mode. После этого,
заполните соответствующие поля значениями, полученными от провайдера.
После завершения настройки, нажмите «Next»
Рисунок 3. Режим доступа с использованием динамического IP адреса
17
Маршрутизатор TEI480T+

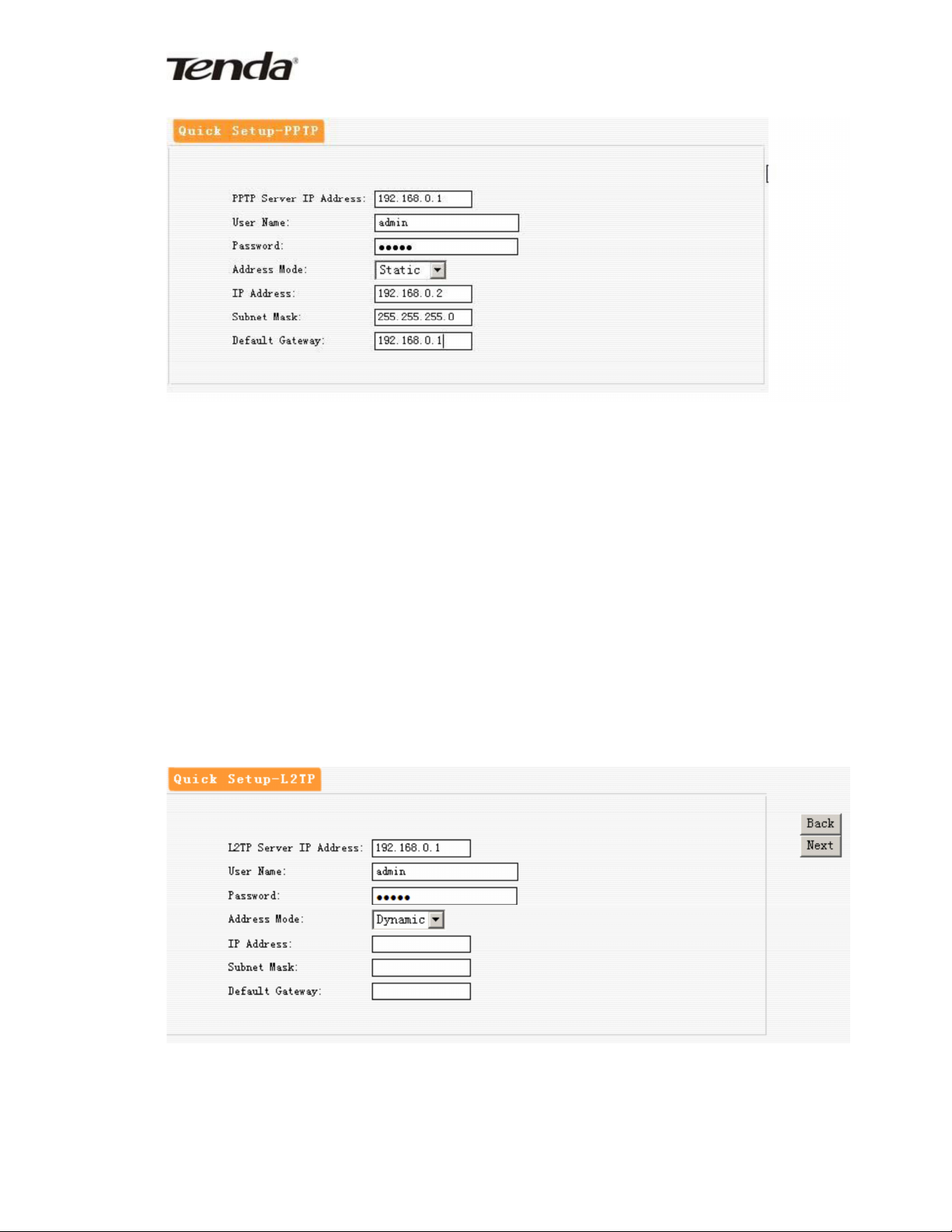

Рисунок 4. Режим доступа с использованием статического IP адреса
3.3.5 L2TP
Выберите L2TP (Layer 2 Tunneling Protocol) если ваш провайдер использует подключение по
протоколу L2TP. Заполните поля L2TP Server IP Address (IP адрес сервера L2TP), Username (имя
пользователя) и Password (пароль) данными, полученными от провайдера.
L2TP обеспечивает два режима доступа:
Dynamic:
Если ваш провайдер предоставляет доступ по протоколу L2TP с использованием
динамического IP адреса, выберите Dynamic IP из выпадающего списка Address Mode.
Static:
Если ваш провайдер предоставляет доступ по протоколу L2TP с использованием
статического IP адреса, выберите Static IP из выпадающего списка Address Mode. После этого,
заполните соответствующие поля значениями, полученными от провайдера.
После завершения настройки, нажмите «Next»
Рисунок 5. Режим доступа с использованием динамического IP адреса
18
Маршрутизатор TEI480T+
Рисунок 6. Режим доступа с использованием статического IP адреса
После завершения настройки нажмите кнопку «Apply» для сохранения параметров и завершения
быстрой настройки.
После завершения конфигурации вы можете проверить статус маршрутизатора в разделе «Running
Status» меню «WAN Status»
19
Loading...
