Tenda TEG1005, TEG1008 User Manual

版权声明
是深圳市吉祥腾达科技 有限公司注册商标。文中提及到的其它商 标或商品名称均是他们所属公司的商标或 注册商标。本产品的所有部分,包括配件 和软件,其版权属深圳市吉祥腾达科技有 限公司所有,在未经过深圳市吉祥腾达科 技有限公司许可的情况下,不得任意拷贝、 抄袭、仿制或翻译成其它语言。
本手册中的所有图片和产品规格参数 仅供参考,随着软件或硬件的升级会略有 差异,如有变更,恕不别行通知,如需了 解更多产品信息,请浏览我们的网站: http://www.tenda.com.cn。
1、产品介绍........................................……. 1
1.1 物品清单…….... .………………… … 1
1.2前、后面板的说明…………..………… 1
1.3指示灯的说明……………………….... 2
1.4 主要特性………………………. ……. 3
1.5技术指标…………………………….... 3
2、安装方法............................................. 5
2.1交换机与PC 的连接…………………. 5
2.2 交换机与集线器连接………………… 5
2.3交换机与交换机连接 ………..……… 6
3、附录............................................... 6
1 产品介绍
TEG1005/1008 是一款专为解决企业或网 吧内部数据传输瓶颈的桌面型全千兆交换机。交 换机提供 5/8 个 10/100/1000Mbps 自适应以太 网端口,支持平行/交叉线自动识别功能,既可当 作普通端口使用,也可以用作 Uplink 口级联骨干 网络。客户可以在保留原来百兆网络布线的基础 上,通过更换千兆交换机解决服务器端的连接带 宽瓶颈问题,也可以做为主交换机接入到企业或 者网吧的局域网络中,大大提升各部门或服务器 之间的传输速率,是一款性价比极高的千兆交换 机。
1.1 物品清单
小心打开交换机的包装盒,检查包装盒内应
包含下列物品:
z TEG1005/1008 千兆交换机一台
z 外置电源适配器一个
z 使用说明书一本
z 产品保修卡一份
如果发现有物品短缺或损坏的情况,请与经 销商联系。
1.2 前、后面板的说明
TEG1005/1008 交换机的前面板包括:5/8 组 LINK/ACT 指示灯、5/8 组 1000M指示灯,用 于端口的状态指示;一个单独的电源指示灯。详 情请参考指示灯的说明。
1
后面板包括:5/8 个 10/100/1000Mbps RJ45 网络端口,可通过这些端口接入到局域网; 1 个 电源插口,用于接入电源。
注意:请使用原配的电源,如果使用其它不匹
配的电源可能导致交换机损坏。
1.3 指示灯的说明
交换机的指示灯包括 POWER、1000M、 LINK/ACT 状态指示灯。通过这些绿色的 LED 指 示灯可以了解交换机的工作状态。下表对这些指 示灯用途做出说明:
LED
指示灯
POWER
LINK/ACT
1000M
状态 描述
当交换机接入电源后,该指示
灯常亮。 如果指示灯没有亮,请检查电
源是否已接好。 当有网络设备正常连通到交换
机对应端口,该指示灯常亮。
闪烁
亮/闪
如果在接收或发送数据,该指 示灯闪烁。 当 1000Mbps 设备连通到交换 机对应端口,该指示灯常亮; 这个1000M的网络连接有数据
流通时,该指示灯与对应的 LINK/ACT 指示灯一起闪烁。 如果 10/100Mbps 设备连通到
交换机对应端口,该指示灯熄 灭。
2
1.4 主要特性
TEG1005/1008 交换机内含高速动态存储 器,支持存储转发。将存储转发交换与动态内存 分配结合在一起,以确保缓冲被有效地分配到每 一个端口;支持 IEEE802.3x 和背压流控,在发 送和接收节点间数据流量得到有效控制,防止数 据包丢失。支持自动协商功能,自动侦测网络连 接的 10M/100M 半双工、全双工、1000M 全双 工模式,无须手动设置,即插即用。每端口最高 达 2000M 的传输速率,是普通 10/100M 局域网 直接升级到 1000M 高性能网络,实现 10M、 100M、1000M 相互兼容、无缝连接的最理想选 择。
1.5 技术指标
一 般 特 性
IEEE802.3 10BASE-T 以太网
标准
协议 CSMA/CD
IEEE802.3u 100BASE-TX 快速以太网 IEEE802.3ab 千兆位以太网标准
拓扑结构 星型
10Base-T:3 类或 3 类以上 UTP/STP
网络线缆
端口数量 5/8 个 10/100/1000Mbps 端口
转发方式 快速存储转发 MAC 地址表 8K
发率
100Base-TX:5 类 UTP/STP 1000Base-T:5 类或超 5 类 UTP/STP
性 能
每端口 14880pps(10Mbps) 数据包过滤/转 每端口 148800pps(100Mbps)
3
每端口 1488000pps(1000Mbps)
MAC地址学习 自动学习,自动老化
物 理 及 环 境 特 性
电源输入 外置大功率电源适配器 功耗 运行温度 0°C ~50°C
存储温度 -30°C ~60°C 湿度 5%~95% (无凝结)
TEG1005:最大 5W TEG1008:最大 8W
性能特征
符 合 IEEE802.3 、 IEEE802.3u 、 IEEE802.3ab 以 太 网 标准,支持 10/100/1000Mbps 三种传输模式;
支持 NWAY 自动协商功能,自动侦测传输 速率 、双工模式,自动选择一种最佳的网 络连接模式,免除繁杂的设置过程,即插即 用;
提供 5/8 个 10/100/1000M 自适应 RJ45 端 口,支持平行/交叉线自动识别功能(Auto MDI/MDIX),简化网络的架设、维护工作;
支持 IEEE802.3x 全双工流控,半双工背压 (Backpressure)流控;
高达 10/16Gbps 的背板带宽,支持无阻塞 线速转发;
采用存储--转发架构,支持 MAC 地址自动 学习功能,集成 8K MAC 地址表,充分满
4
足各种应用的需求;
外置电源适配器,桌面 MINI 型钢壳结构设
计。
2 安装方法
TEG1005/1008 交换机适合桌面安装方式, 请注意不要与其他硬物碰撞,以防机壳划伤,安 装时注意以下几点:
¾ 不要在交换机上放置重物。 ¾ 电源插座与设备应在 1.5 米以内。 ¾ 认真检查电源,确认是否已经正确连接。 ¾ 确保交换机有足够的散热和通风空间,可以
很好的扩散热量。
2.1 交换机与 PC 的连接
一台 PC 通过 5 类或超 5 类屏蔽(STP)或非 屏蔽(UTP) 线缆与 TEG1005/1008 交换机连接 因为交换机提供了自动识别直通/交叉线的功能, PC 不需要区分使用直通或者是交叉线缆便可以 连接交换机的任意一个端口
2.2 交换机与集线器的连接
一个(10或100BASE-TX)集线器可以通过5 类或超 5 类屏蔽或非屏蔽(STP/UTP)线缆与 TEG1005/1008 交换机连接。因为交换机提供了 自动识别直通/交叉线的功能,既可以从集线器的 级联(MDI-II)端口,也可以从其它的端口通过直 通/交叉线缆连接到交换机的任意接口。
5
2.3 交换机与交换机连接
同与集线器的连接方式类似,因为提供了自 动识别直通/交叉线功能,使用 5 类或超 5 类屏蔽 (STP)或非屏蔽(UTP)直通/交叉线缆都可以方便 地从 TEG1005/1008 交换机的任意端口级联到 其它交换机任意端口。
注意事项
TEG1005/1008 交换机提供自动协商功能, 所以在与其它网络设备连接时,端口指示灯的状 态依赖于其它网络设备的工作模式,指示灯状态 请参考前页指示灯的说明。如果在已连接好的情 形下指示灯没有亮,需检查其它网络设备、网络 线缆、交换机的状态。
3
z RJ-45 引脚规范 当 TEG1005/1008工作在1000Mbps 双全 工模式时,将会使用到 5 类或超 5 类线缆的 全部 4 个线对,下列图表表示的 是标准 RJ-45 插座和连接头及引脚的定义:
图 3.1 标准RJ-45 插座/连接头

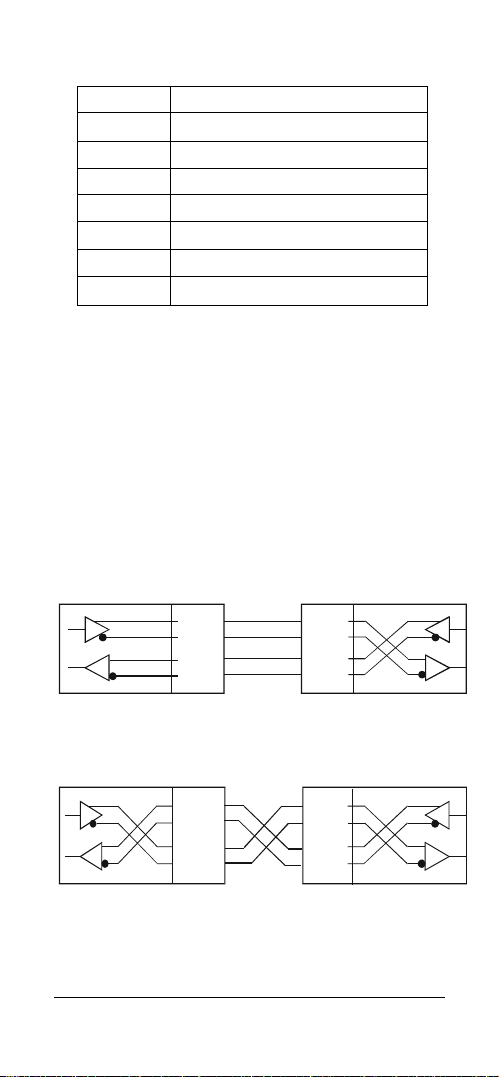

RJ-45 连接头引脚的定义
引脚序 号
信号
6
1 A_TX + (发送) 2 A_TX - (发送) 3 B_RX + (接收) 4 C_TX + (发送) 5 C_TX - (发送) 6 B_RX - (接收) 7 D_RX + (接收) 8 D_RX - (接收)
z 直通线缆与交叉线缆
因为具备了自动识别直通/交叉线功能,当 TEG1005/1008 千兆交换机与其它网络设备连接 时,无论使用直通还是交叉线缆,交换机都能智 能地识别,并自动地翻转(由 TD 发送翻转为 RD 接收或由 RD 接收翻转为 TD 发送),确保快捷地 连接与通讯;相比之下,常规的交换机则比较复 杂:
1 TD+ 2 TD
3 RD 6 RD-
-
+
RD+1
-
RD
+
TD
-
TD
2 3
6
图 3.2 通过直通线缆,常规的交换机(级联 MDI-II 端口)与其它网络设备的连接
1 RD+ 2 RD
3 TD 6 TD
-
+
-
RD+ 1
-
RD
+
TD
-
TD
2 3
6
图 3.3 通过交叉线缆,常规的交换机(MDI-X
端口)与其它网络设备(MDI-X 端口)连接
7
