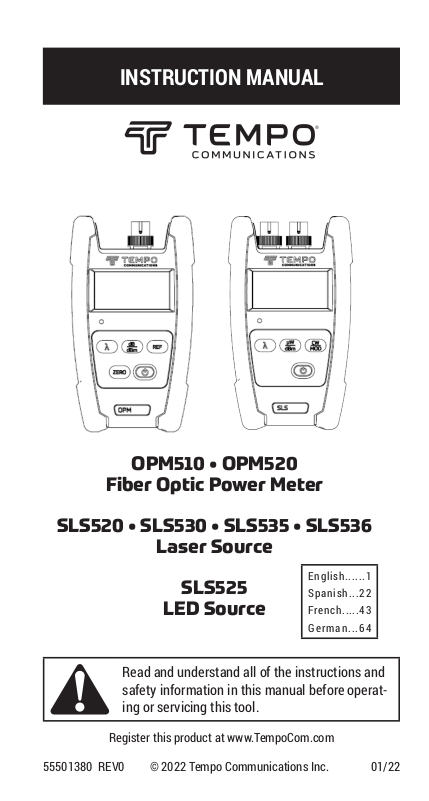

INSTRUCTION MANUAL

OPM510 • OPM520

Fiber Optic Power Meter

SLS520 • SLS530 • SLS535 • SLS536

Laser Source

SLS525

LED Source

English......1

Spanish...22

French.....43

German...64

Read and understand all of the instructions and
safety information in this manual before operat­ing or servicing this tool.

Register this product at www.TempoCom.com

55501380 REV0 © 2022 Tempo Communications Inc. 01/22

Table of Contents

Description .............................................................................................3

Safety .....................................................................................................4

Purpose of This Manual ..........................................................................4

Important Safety Information ............................................................ 5–7

Introduction ....................................................................................... 8–9

Model Designations ..........................................................................8

Unpacking and Inspection ................................................................9

Specications ................................................................................ 10–11

OPM ................................................................................................10

SLS .................................................................................................11

General Information ....................................................................... 12–13

Auto-Shutoff Feature ......................................................................12

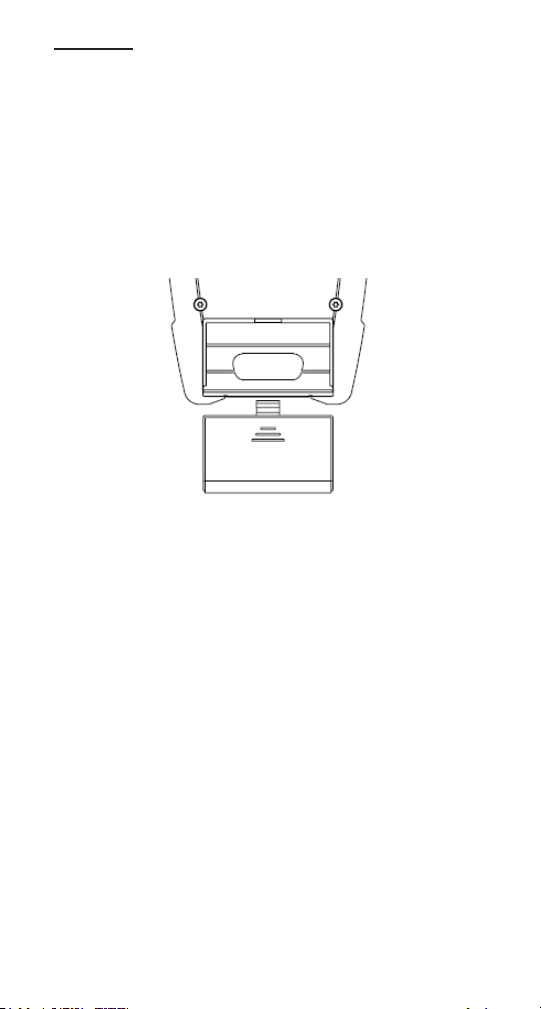

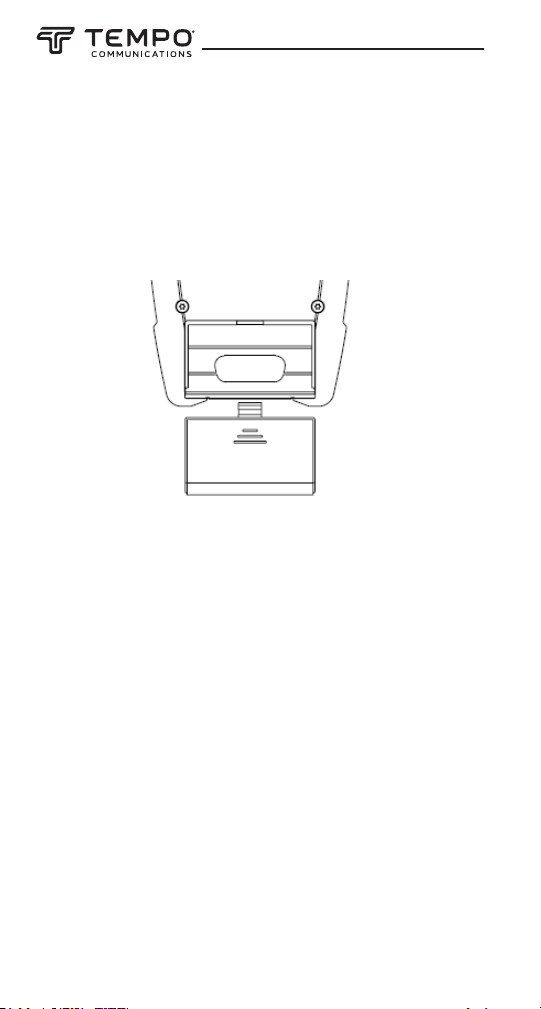

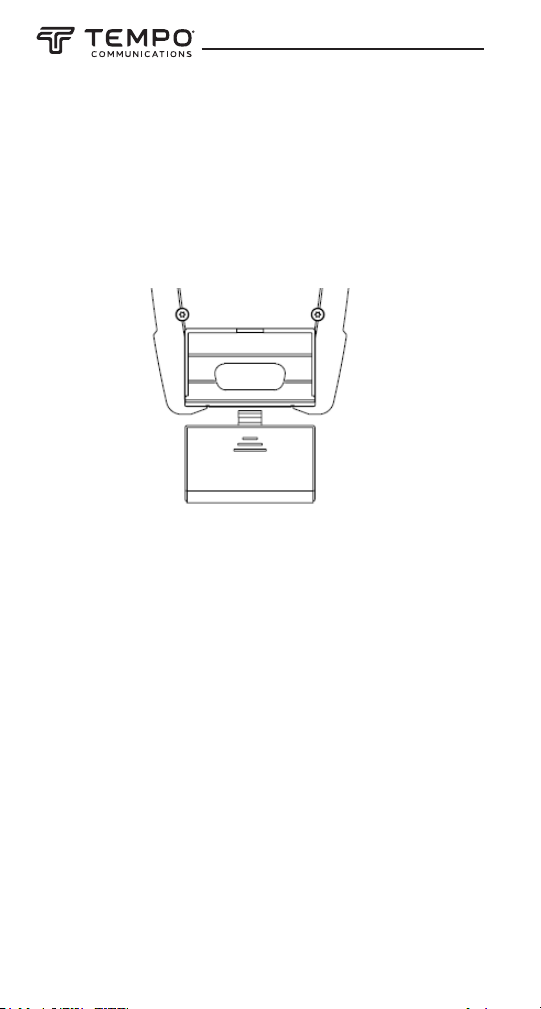

Battery Installation or Replacement ...............................................13

Snap-On Connector (SOC) Interface ...............................................13

Operation ....................................................................................... 14–15

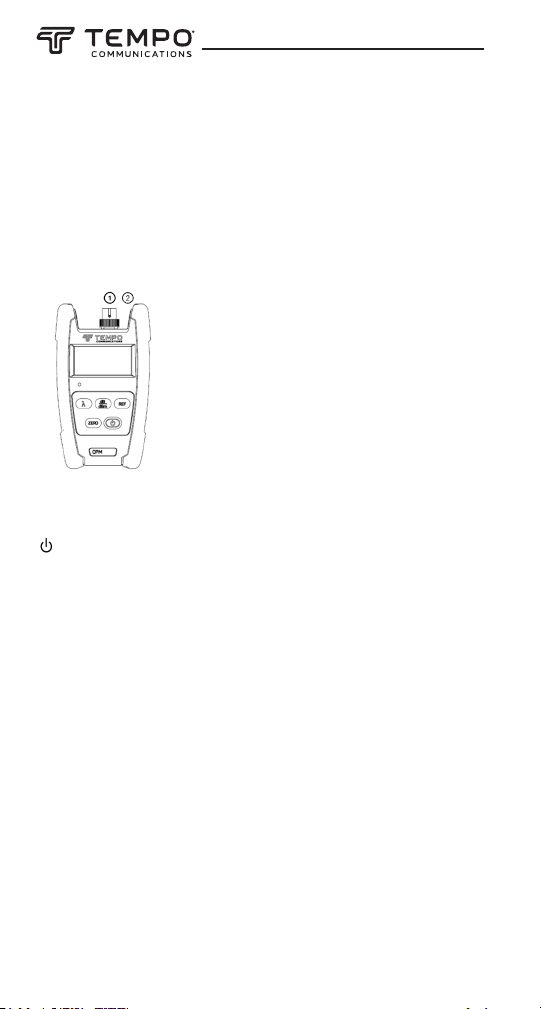

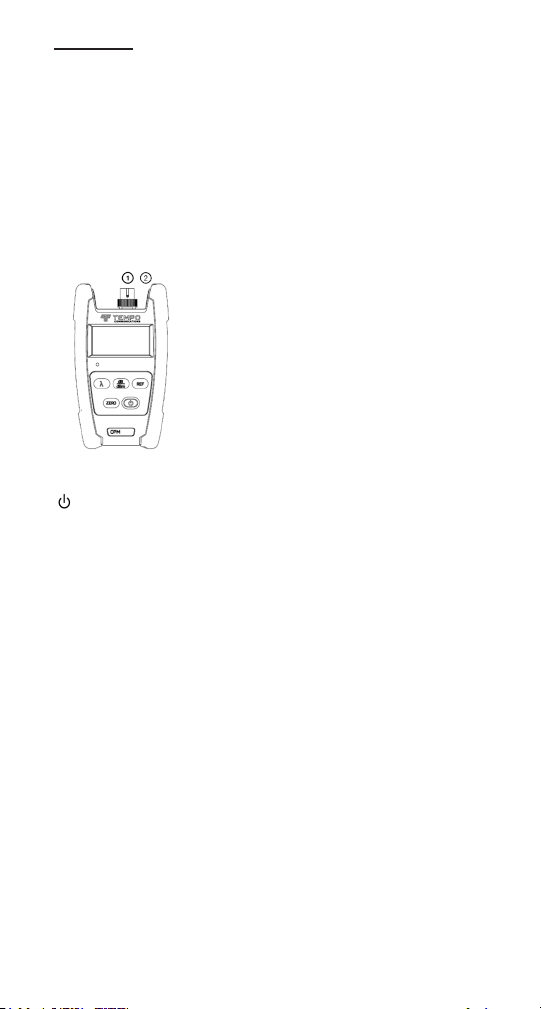

OPM ................................................................................................14

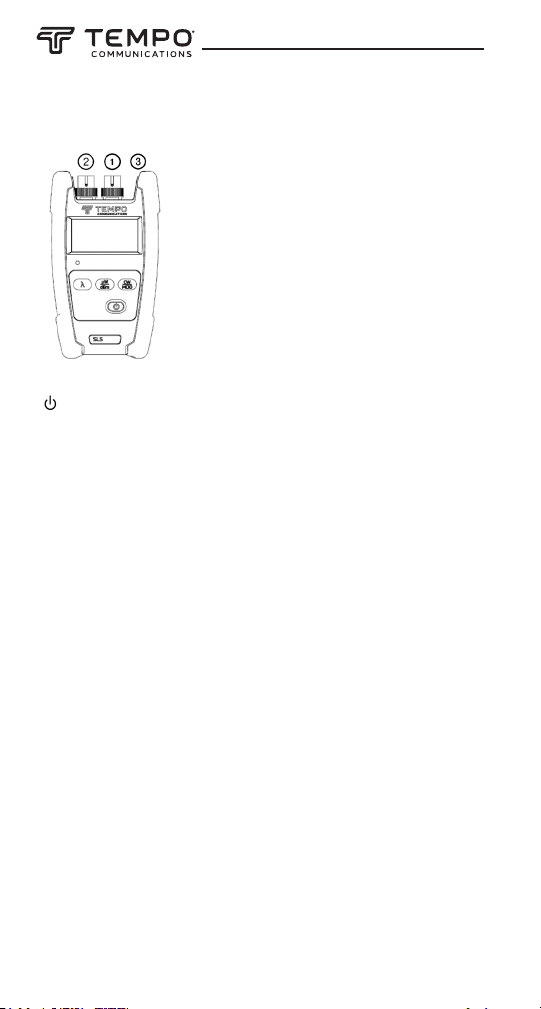

SLS .................................................................................................15

Applications .....................................................................................16-20

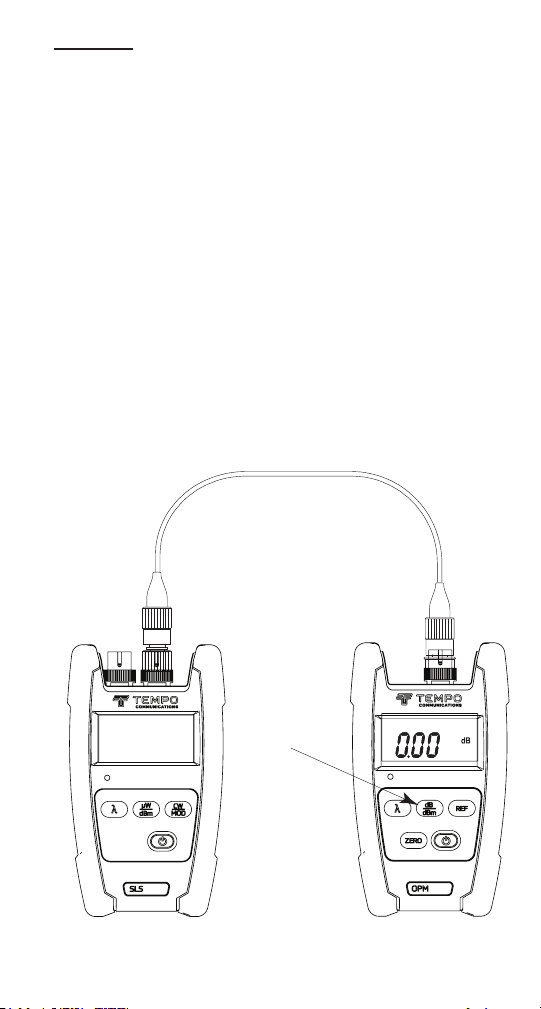

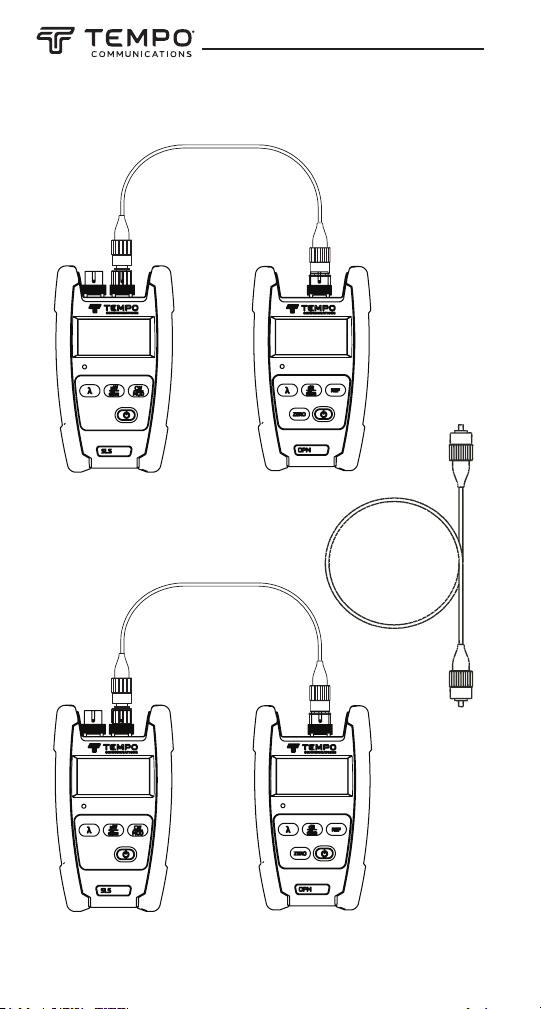

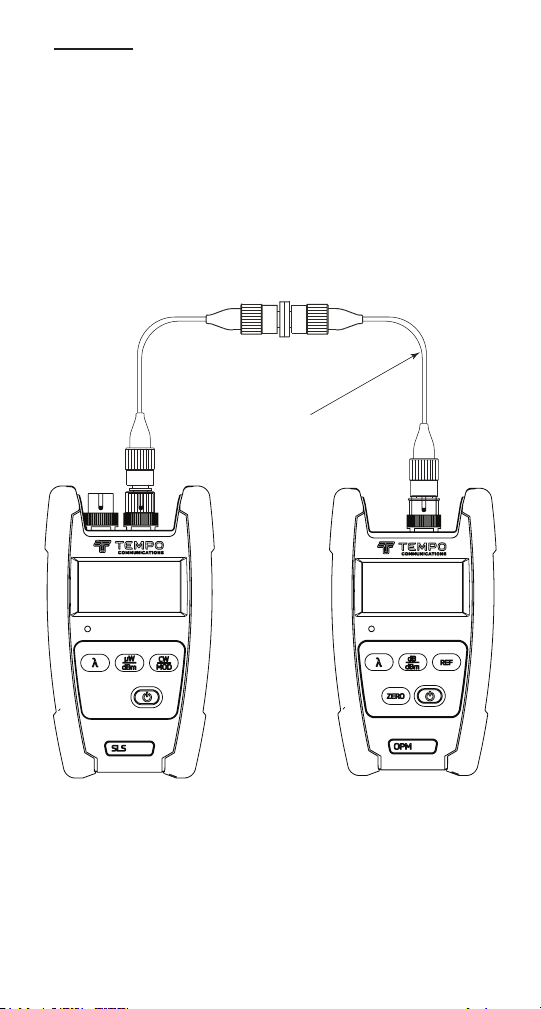

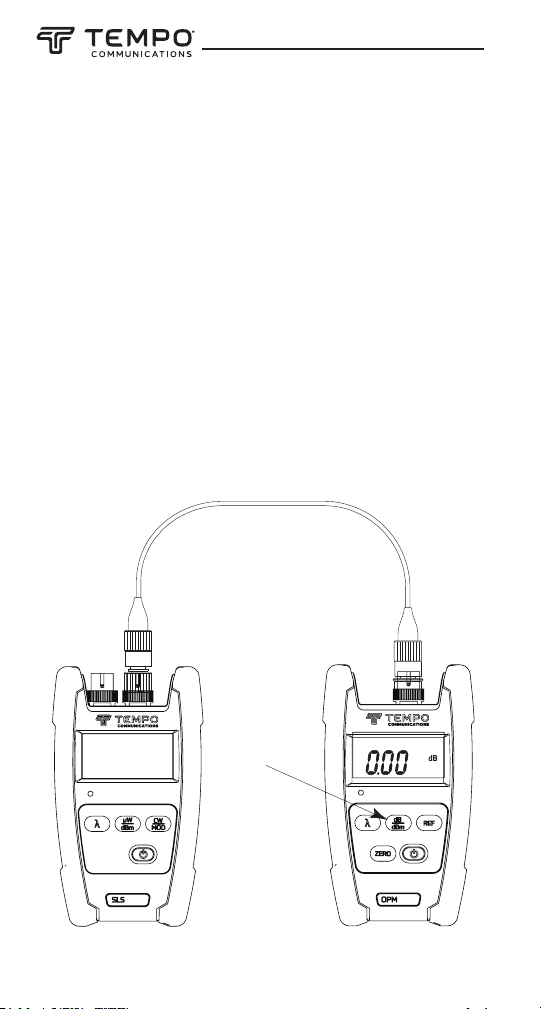

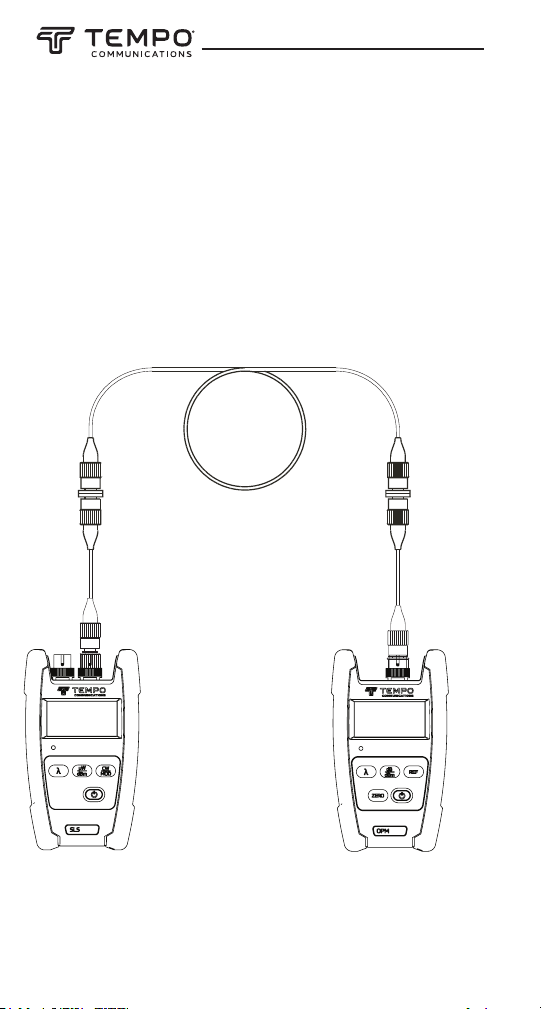

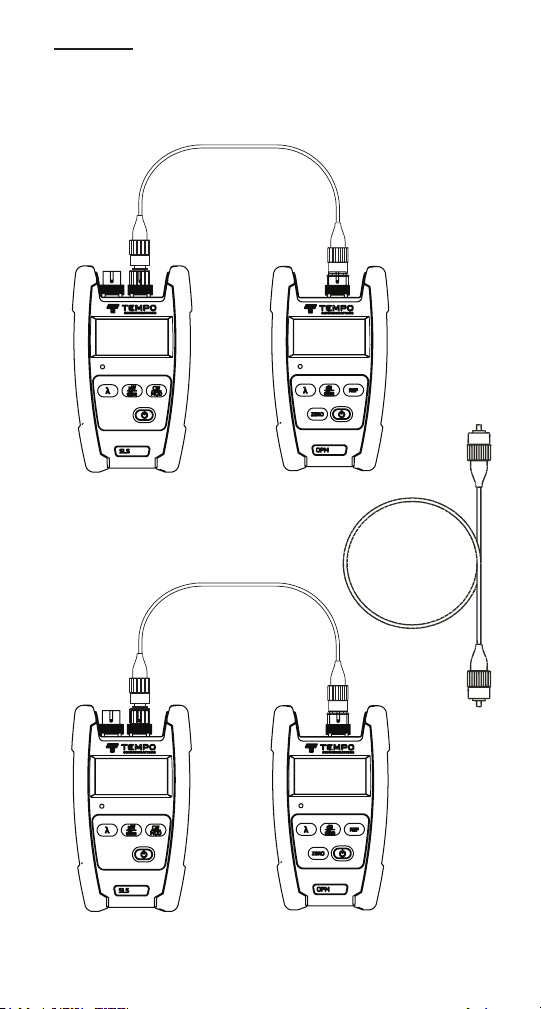

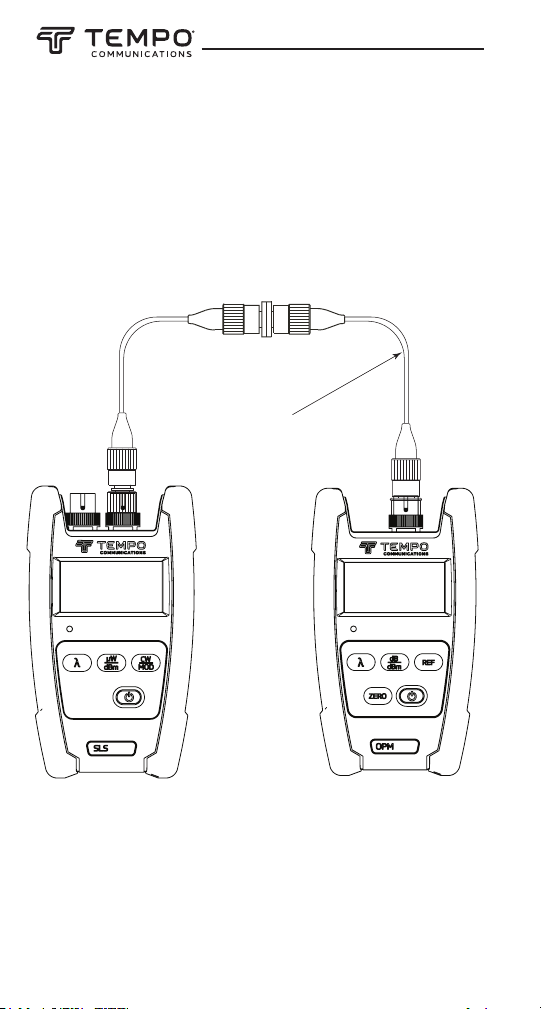

One Test Jumper Method: Connector Loss ...............................16-17

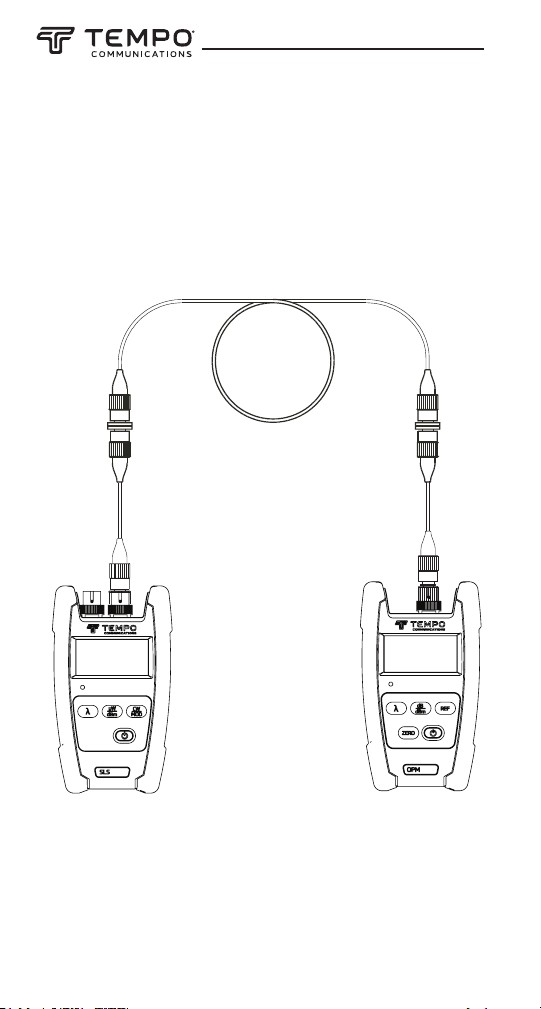

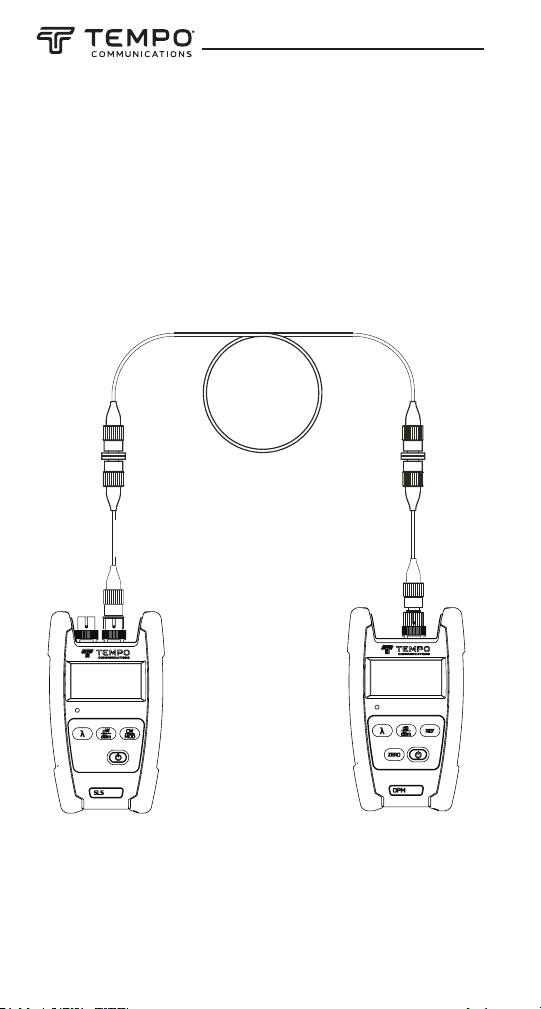

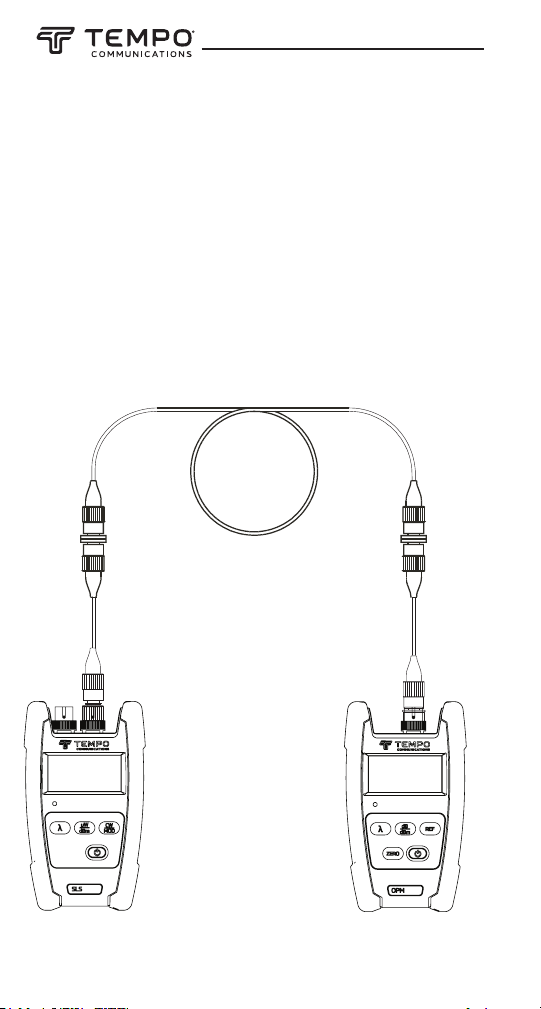

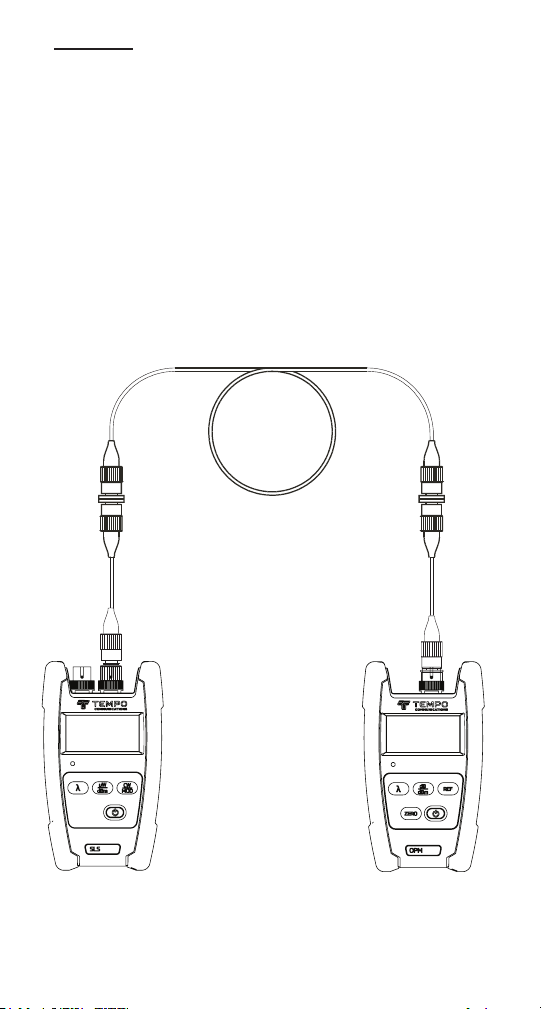

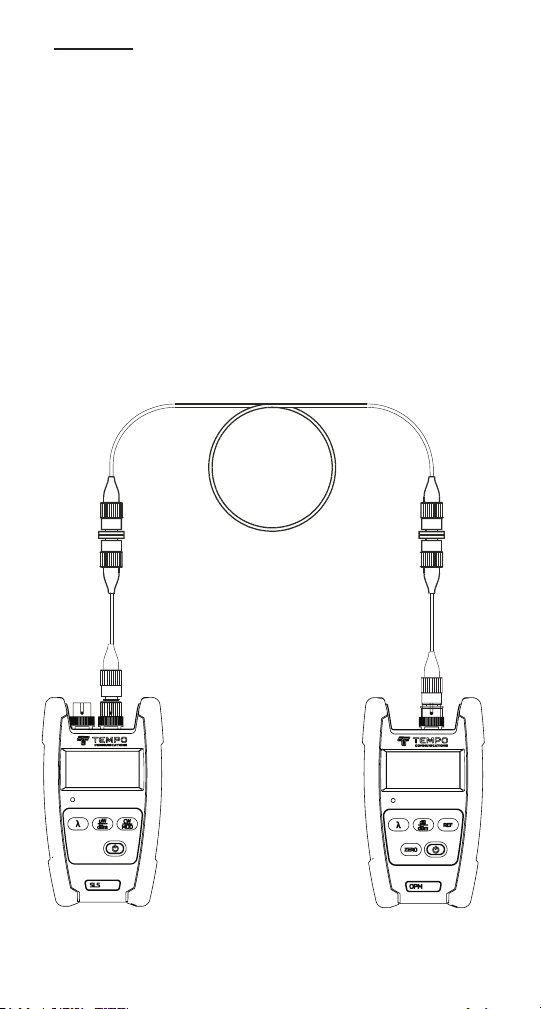

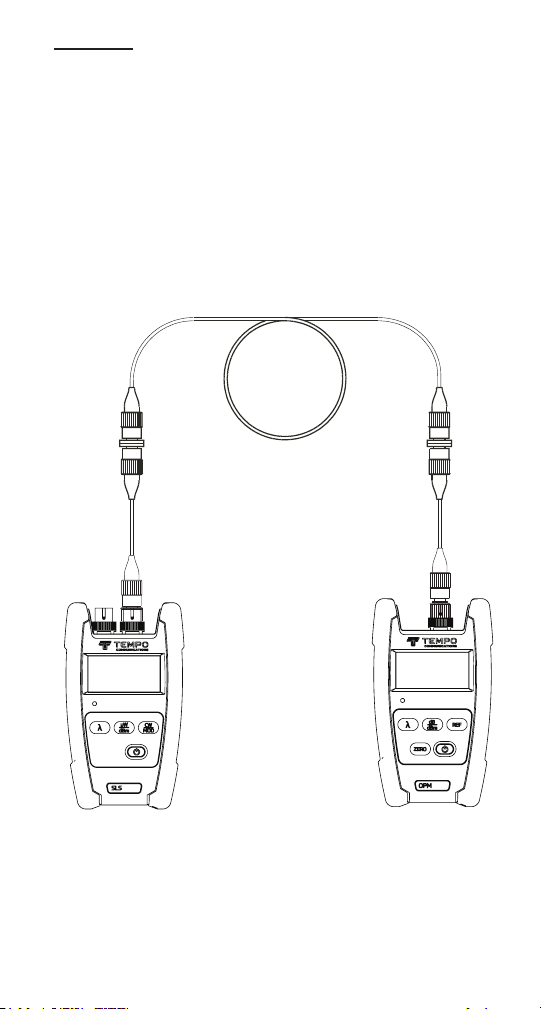

Two Test Jumper Method: Link Loss ........................................18-20

Warranty ...............................................................................................21

KEEP THIS MANUAL

2

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Description

The Tempo Communications berTOOLS™ instruments are handheld
ber optic tools designed to measure optical power levels and link loss
on multi-mode and single-mode ber optic cabling networks.

• The OPM510 power meter measures optical power at 850 nm, 1300
nm, 1310 nm, 1490nm, 1550nm and 1625 nm between a power range of
+10 to -65dBm. The OPM510 is supplied standard with a SC bulkhead
adapter with LC, ST and FC adapters optionally available.

• The OPM520 power meter measures optical power at 850 nm, 1300
nm, 1310 nm, 1490nm, 1550nm and 1625 nm between a power range of
+27 to -50dBm. The OPM520 is supplied standard with a SC bulkhead
adapter with LC, ST and FC adapters optionally available.

• The SLS520 Laser source provides a light source at 1310nm and

1550nm to measure insertion loss on singlemode ber optic cabling.

The SLS520 is supplied standard with a SC bulkhead adapter with LC,
ST and FC adapters optionally available.

• The SLS525 LED source provides a light source at 850nm and 1300nm

to measure insertion loss on multimode ber optic cabling. The SLS525

is supplied standard with a SC bulkhead adapter with LC, ST and FC
adapters optionally available. The modal launch is not controlled.

• The SLS530 Laser source provides a light source at 1310nm, 1490nm

and 1550nm to measure insertion loss on singlemode ber optic

cabling. The SLS530 is supplied standard with a SC bulkhead adapter
with LC, ST and FC adapters optionally available.

• The SLS535 Laser source provides a light source at 1310nm, 1550nm

and 1625nm to measure insertion loss on singlemode ber optic

cabling. The SLS535 is supplied standard with a SC bulkhead adapter
with LC, ST and FC adapters optionally available.

• The SLS536 Laser source provides a light source at 1310nm, 1550nm

and 1650nm to measure insertion loss on singlemode ber optic

cabling. The SLS536 is supplied standard with a SC bulkhead adapter
with LC, ST and FC adapters optionally available.

3

Safety

Safety is essential in the use and maintenance of Tempo
Communications tools and equipment. This instruction manual and
any markings on the tool provide information for avoiding hazards
and unsafe practices related to the use of this tool. Observe all of the
safety information provided.

Purpose of This Manual

This instruction manual is intended to familiarize all personnel with
the safe operation and maintenance procedures for the Tempo
Communications OPM510, OPM520, SLS520, SLS525, SLS530, SLS535

and SLS536 berTOOLS instruments.

4

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Important Safety Information

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe
practices which could result in an injury or property damage. The

signal word, dened below, indicates the severity of the hazard.

The message after the signal word provides information for
preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe
injury or death.

Hazards which, if not avoided, COULD result in severe injury or
death.

Hazards or unsafe practices which, if not avoided, MAY result in
injury or property damage.

Read and understand this material before operat­ing or servicing this equipment. Failure to under­stand how to safely operate this tool could result
in an accident causing serious injury or death.

Electric shock hazard:
Contact with live circuits could result in severe

injury or death.

5

Important Safety Information

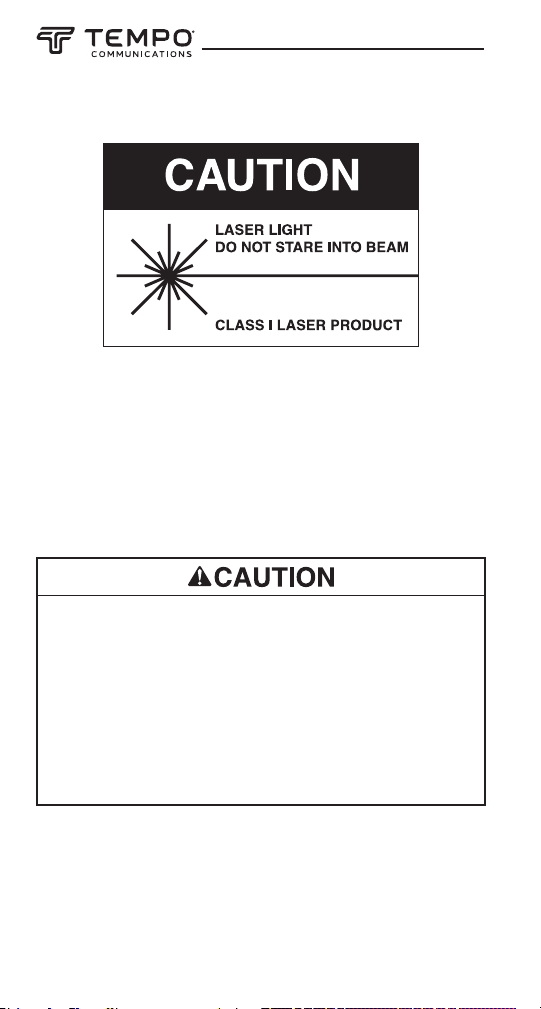

The SLS520, SLS530, SLLS535 and SLS5336 instruments are a laser
device conforming to the requirements of CDRH, CFR 1040. While there
is no potential for eye damage due to unaided direct exposure, users
should always avoid looking directly into the output port. The use of

optical viewing instruments, such as microscopes, magniers, etc.,
should always be avoided. The use of such devices around active bers

can focus an intense beam of light energy onto the retina of the eye,
which can result in permanent damage.

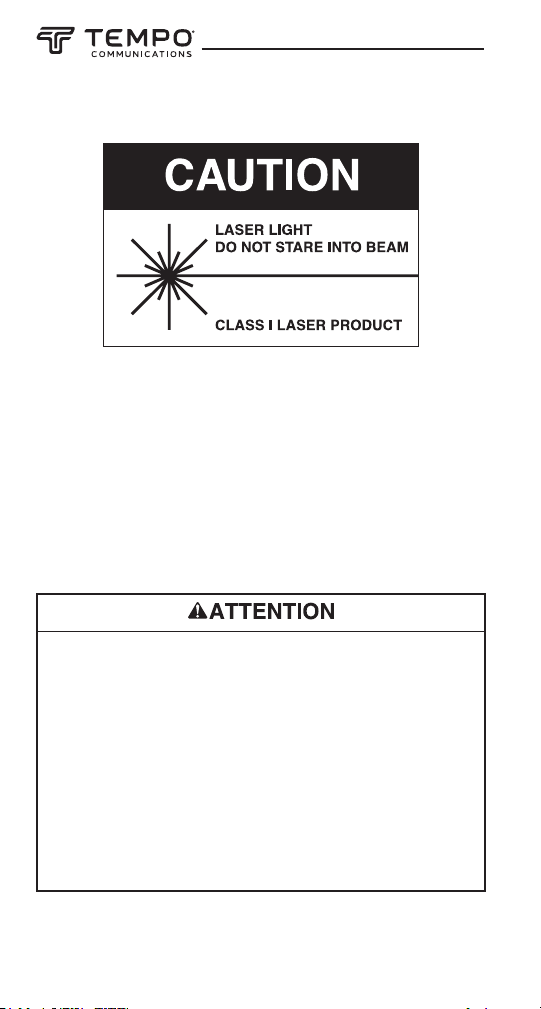

Laser hazard:

• When performing measurements on ber optic systems, avoid eye

exposure to any open-ended bers, optical connectors, optical

interfaces, or other sources because they may be connected to
active laser transmitters.

• Do not look into the optical port when a source is turned on.

• Avoid looking at the free end of a test ber, i.e., the end not con-
nected to the instrument. If possible, direct the free end toward a
non-reflective surface.

Failure to observe these precautions may result in injury.

6

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Important Safety Information

Electric shock hazard:

• Do not insert batteries with the polarity reversed.

• Do not open the case of the unit for any reason. It contains no user­serviceable parts.

• Use this unit for the manufacturer’s intended purpose only, as
described in this manual. Any other use can impair the protection
provided by the unit.

Failure to observe these precautions may result in injury and may
damage the unit.

Instrument damage hazard:

• Do not leave the unit in direct sunlight or near direct sources of
heat.

• Protect the unit from strong impacts or shock.

• Do not immerse the unit in water or store in areas with high
humidity.

• When necessary, clean the case, front panel, and rubber cover with
a damp cloth. Do not use abrasives, harsh chemicals, or solvents.

• Replace the interface dust cap(s) when the unit is not in use.

• Store the unit and interface adapters in a cool, dry, and clean place.

Failure to observe these precautions may result in injury and may
damage the unit.

7

Introduction

Model Designations

The berTOOLS instruments incorporate different types of interfaces

and must be used with the compatible adapters.

berTOOLS Individual Instruments

OPM510  InGaAs Optical Power Meter
OPM520  InGaAs Optical Power Meter with high power
       measurement range
SLS520   1310/1550nm Laser Source with SC connector
SLS525   850/1300nm LED Source with SC connector
SLS530   1310/1490/1550nm Laser Source with SC connector
SLS535   1310/1550/1625nm Laser Source with SC connector
SLS536   1310/1550/1650nm Laser Source with SC connector

berTOOLS Instruments Kits

SM DUAL KIT    OPM510 & SLS520
SM DUAL KIT HP   OPM520 & SLS520
MM DUAL KIT     OPM510 & SLS525
SM T PON KIT     OPM510 & SLS530
SM T 1625 KIT    OPM510 & SLS535
SM T 1650 KIT    OPM510 & SLS536
SM T PON KIT HP   OPM520 & SLS530
SM T 1625 KIT HP  OPM520 & SLS535
SM T 1650 KIT HP  OPM520 & SLS536
SMMMKIT-T      OPM510, SLS520 & SLS525
SMMMKIT-M     OPM520, SLS520 & SLS525

Tempo Communications OPM Adapters

SC-OPM   SC Adapter
LC-OPM   LC Adapter
FC-OPM   FC Adapter
ST-OPM   ST Adapter

SCAPC-OPM SC/APC Adapter

8

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Do not discard this product or throw away!
For recycling information, go to www.TempoCom.com.

Tempo Communications SLS Adapters

SC-Source   SC/UPC Adapter
LC-Source   LC/UPC Adapter
FC-Source   FC/UPC Adapter
ST-Source   ST/UPC Adapter

Tempo Communications Accessories

CC-1       Carry Case, Single Instrument
PS-100      External Power Supply
CC-2-3       Carry Case, Dual & Triple Instrument

Unpacking and Inspection

All berTOOLS instruments have been carefully inspected before

shipment. When received, the shipping carton should contain the items
listed below:

• 1 berTOOLS instrument

• 1 Soft Carry Case

• 1 Quick Reference Card

Please account for and inspect each item while unpacking and prepar­ing the instrument for use.

If the instrument received is damaged, contact Tempo
Communications.

Keep the shipping carton in case re-shipment is required for any
reason.

Do not discard this product or throw away!
For recycling information, go to www.TempoCom.com.

All specications are nominal and may change as design improvements occur.

Tempo Communications Inc. shall not be liable for damages resulting from
misapplication or misuse of its products.

berTOOLS is a trademark of Tempo Communications Inc.

9

Specications

OPM

MODEL OPM510 OPM520

Cal. Wavelength 850, 1300, 1310, 1490, 1550,1625nm

Measure range -65 ~ +10

Detector type InGaAs

Accuracy

Linearity

Resolution (dB) 0.01dB

Functions

Connector Type SC (Interchangeable LC, FC and ST)

Fiber Type Singlemode & Multimode

Battery Life > 100 hours

Power Supply

Operating Temperature -10°C ~ 50°C

Storage Temperature -20°C ~ 70°C

Relative Humidity 0 to 95% (non-condensing)

Weight 0.68lbs (310g)

Dimensions (H × W × T) 6.1 × 3.5 × 1.3” (155 × 88 × 33mm)

IP Rating IP54

Vibration 5Hz to 150Hz, Amplitude = 0.15mm

Shock Peak acceleration 25g at a pulse duration of 6ms

Compliance CE, FCC

+/-0.5dB (+10 to -3dBm)
+/-0.1dB (-3 to -50dBm)

+/-0.5dB (-50 to -65dBm)

9V Alkaline or 1000mAh Lithium Battery / 9V AC

(1) The lower limit of 850nm measurement is -60 dBm for OPM510.

Specications subject to change without notice.

(1)

dBm -50 ~ +27dBm

±0.25 dB

(±0.5dB@850nm)

+/-0.5dB +27 to -3dBm

+/-0.1dB -3 to -50dBm

µW/dBm/dB(REF)/ MOD tone detection

270Hz, 1kHz, 2kHz

adapter

10

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

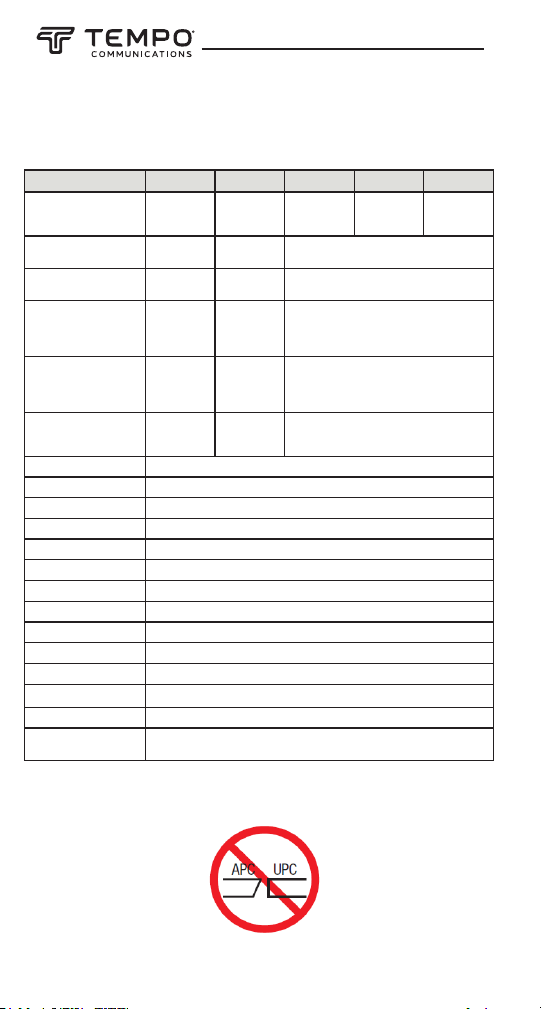

Model

SLS520

SLS525

SLS530

Wavelength (±20nm)

1310/1550

850/1300 1310/1550/1625

1310/1550/1650

1310/1490/1550

Range of Use

Singlemode

Multimode

Singlemode

Emitter Type FP LED

FP

Spectral Width

≤ 5 nm

+/-40 nm

≤ 5 nm

SLS535

SLS536

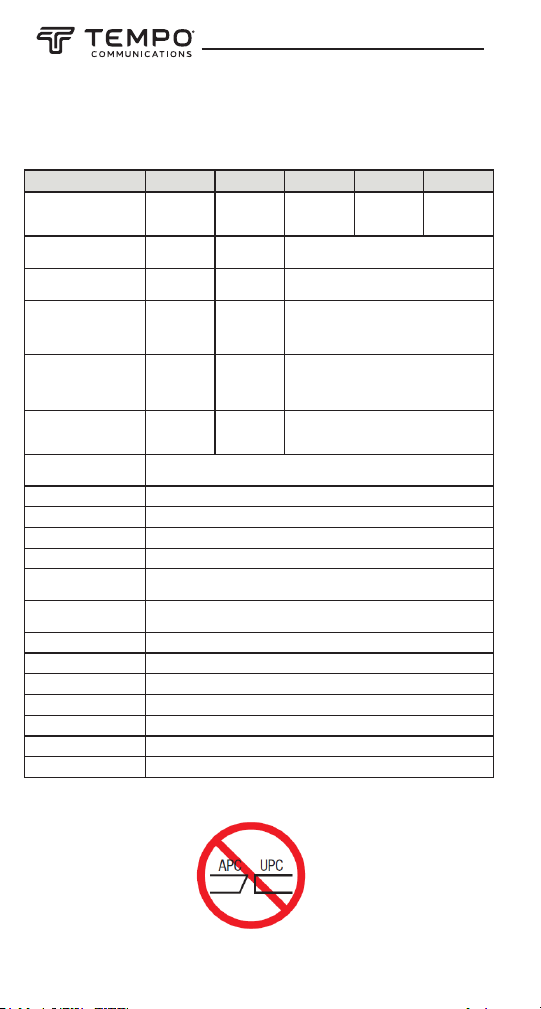

Specications

SLS

MODEL SLS520 SLS525 SLS530 SLS535 SLS536

Center Wavelength 1310/1550nm 850/1300nm

-1dBm

±0.05

Multimode

(62.5/125)

≤ 71nm

(850nm),

≤ 160nm

(1300nm)

-20dBm/

-21dBm

±0.05

dB/15min;

±0.15dB/8hr

Fiber Type Singlemode

Emitter Type FP LED FP

Spectrum Width ≤ 5 nm

Output Power

(Max/Min)

Output Power Stability

Modulation Frequency 270Hz, 1kHz, 2kHz

Display LCD

Battery Life 60 hours

Connector Type SC/PC (Interchangeable LC, ST, SC)

Power Supply 9V Alkaline or 1000mAh Lithium Battery / 9V AC adapter

Operating Temperature -10 to +50°C

Storage Temperature -20 to +70°C

Relative Humidity 0 to 95% (non-condensing)

Weight 0.71 lbs (300g)

Dimensions (H × W × T) 6.1 × 3.5 × 1.3” (155 × 88 × 33mm)

IP Rating IP54

Vibration 5Hz to 150Hz, Amplitude = 0.15mm

Shock Peak acceleration 25g at a pulse duration of 6ms

Compliance CE, FCC, 21 CFR 1040.10 (laser)

0dBm/

dB/15min;

±0.10dB/8hr

1310/

1490/

1550nm

1310/

1550/

1625nm

Singlemode

≤ 5 nm

0dBm/-1dBm

±0.05 dB/15min;

±0.10dB/8hr

1310/

1550/

1650nm

Specications subject to change without notice.

11

General Information

This section provides general instructions on how to use the ber­TOOLS instruments.

If circumstances require that the instruments be serviced and
maintained in-house, contact Tempo Communications for technical
assistance.

Battery

The OPM510, OPM520, SLS520, SLS525, SLS530, SLS535 and SLS536
instruments are powered by one 9V alkaline battery or one 9V Lithium
battery.

The optional external power supply can be used to power the OPM and
SLS rather than an alkaline battery. The external power supply is not
used to charge any rechargeable battery that may be installed in the
OPM or SLS.

Do not attempt to charge alkaline batteries with the external power
supply.

When the battery power is low the low battery indicator will be dis­played on the LCD.

Auto Power Off.

The instrument will automatically turn off if there are no keypad pushes

for approximately ve minutes.

To deactivate the auto power off hold the [On/Off] when turning on until
“AUTO OFF” is displayed on LCD. To reactivate the auto power off hold
the [On/Off] button until “AUTO OFF” is no longer displayed.

12

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Battery Installation or Replacement

To replace the batteries, follow these steps:

1. Turn instrument off.

2. Remove battery cover by sliding down.

3. Install new battery to the wire leads observing correct polarity.

Connector Interface

All berTOOLS OPM and SLS units utilize a screw on adapter for SC,
LC, FC and ST congurations. The OPM and SLS instrument bulkheads

are unique in that the adapters for the OPM are different from the SLS.
Do not attempt to use a OPM adapter on a SLS or vice versa. Please
consult the accessories section of this instruction manual for adapter
part numbers.

13

Cleaning the OPM and SLS Interfaces

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Make sure that the instrument is powered off. Do not look into the
output of any SLS port. Unscrew the OPM adapter and use a clean lint
fee wipe to clean the exposed OPM detector window. Always use a new

2.5mm cleaning swab to clean the SLS bulkhead.

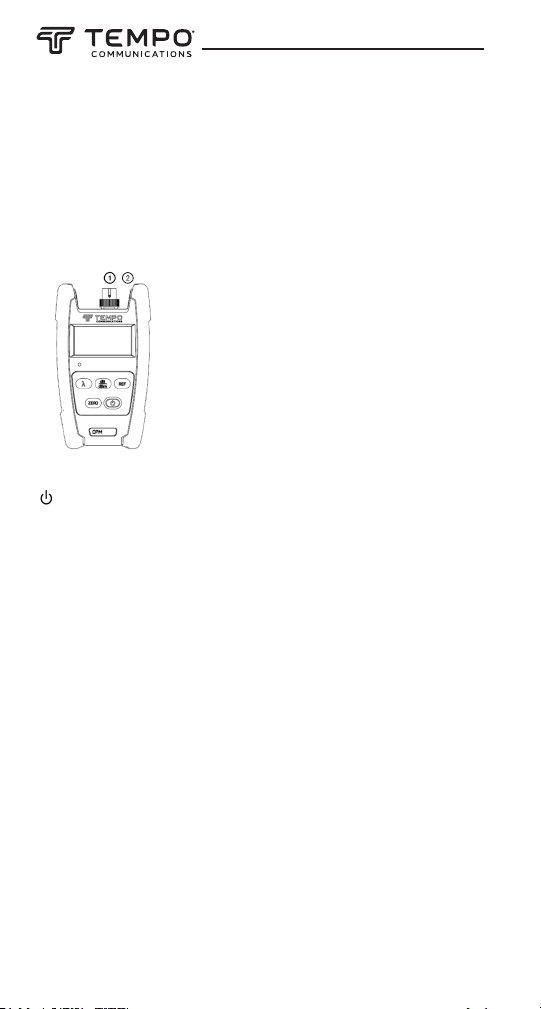

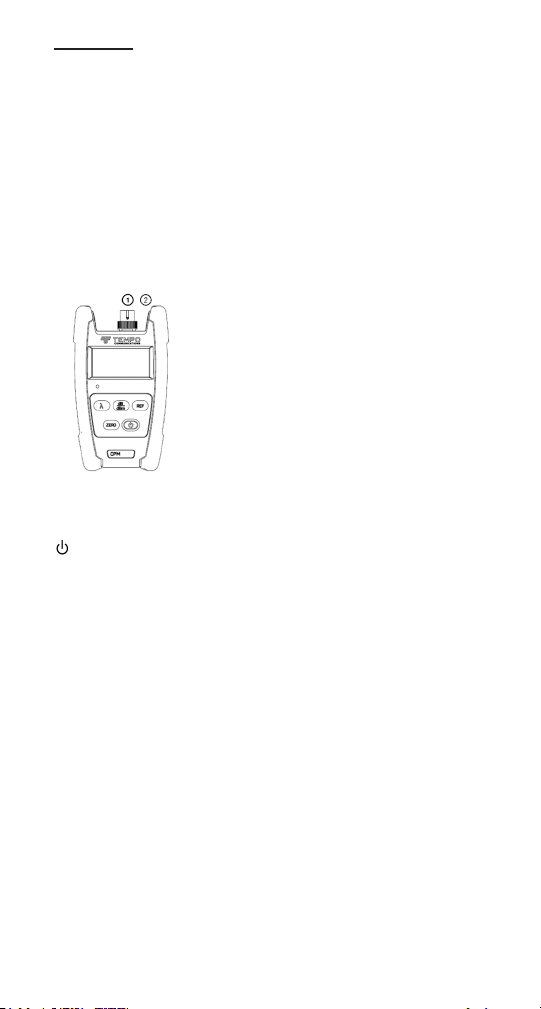

OPM Operations

External Connector Instruction

1. Fiber Optic Input

OPM510 & OPM520 is available with SC ber

optic connector (Interchangeable LC/ST/FC).

2. Ext. AC Power Jack

OPM510 & OPM520 can be operated with an

External Power Adapter 9V DC@250mA.

Keypad Functions

  : Push the power button to turn the OPM on or off. The default

setting will turn the OPM off after ve minutes of inactivity. Hold the

power button for two seconds to place the OPM into a constant on
mode. Holding the power button again for twoseconds will revert to the
auto off mode.

dB/dBm: Press this key to toggle between dB and dBm.
Zero: Press the Zero key to zero the OPM with the input port protected
from ambient light. A message of “SUCC” will be displayed upon suc­cessful zeroing. If an “ERR” message appears check that the input port
was in fact covered properly and repeat the zeroing procedure. Zeroing
the OPM will remove the effects of any dark current inherent to the
detector diode.

REF: Press the REF key to set a 0dB reference.  
: Press this key to select the desired wavelength. The current

wavelength will be displayed on LCD.

14

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

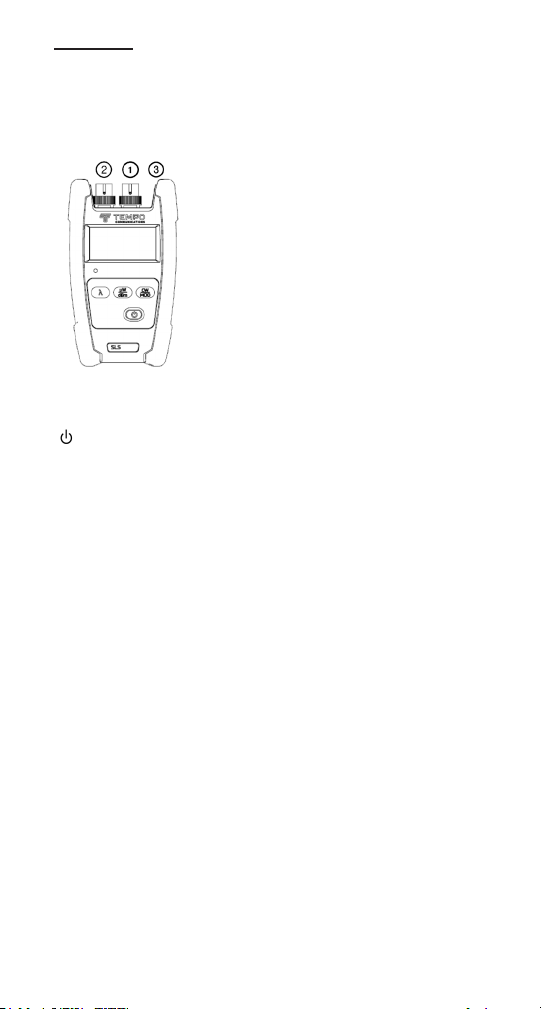

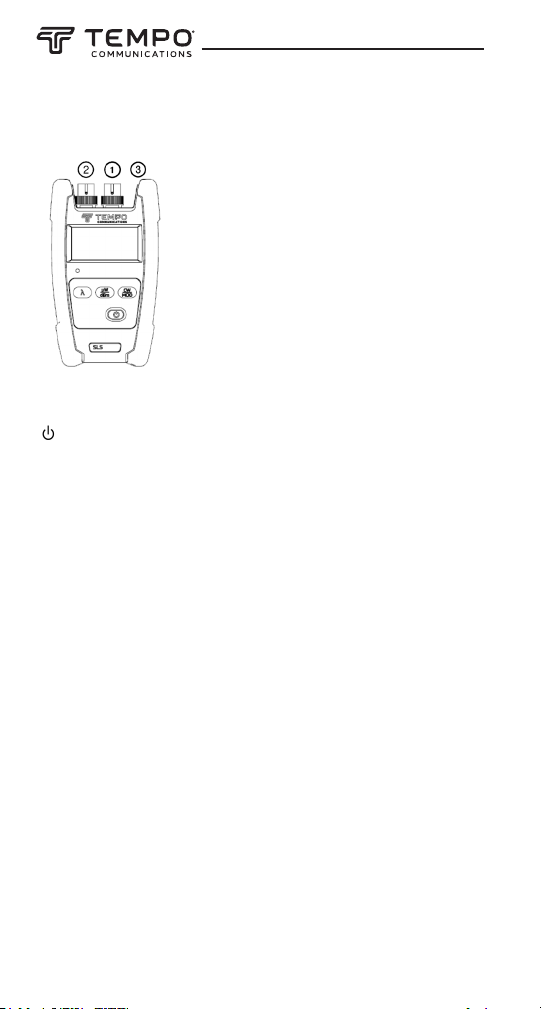

SLS Operations

External Connector Instruction

1. Fiber Optic Output

SLS supplied with SC/PC ber optic connector

(intechangeable LC/FC/ST). This is a flat polished
connector; do not connect angle polished connectors
to the bulkhead.

2. Ext. AC Power Jack
SLS can be operated with an External Power Adapter
9V DC@250mA.

Keypad Functions

: Power on or off the instrument. With the default setting, the SLS
will conserve battery life by automatically turning itself off if no key has
been pressed for approximately 5 minutes.

μW/Bm: Press this key to switch the display mode from absolute power

(dBm) to microwatt(μW). The current optical power will be displayed

on LCD.
CW/Mod: Press this key to switch the output of SLS from CW to the

desired modulation frequency.
   : Press this key to select the desired wavelength. The current wave-

length will be displayed on LCD.

15

Applications

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

The following applications for the berTOOLS instruments are

described in this manual:

 • Connector/cable insertion loss measurements

 • Link loss measurements

One Test Jumper Method: Connector Loss

1. Connect an appropriate light source to the optical power meter
  using a suitable reference cable with a length of about 2 to 3
  meters (6 to 10 feet).

2. Ensure that the light source is in continuous wave (CW) output
  mode. Set the optical power meter to the appropriate wavelength
  (using the [ ] key) and to dBm units (using the [dB/dBm] key).

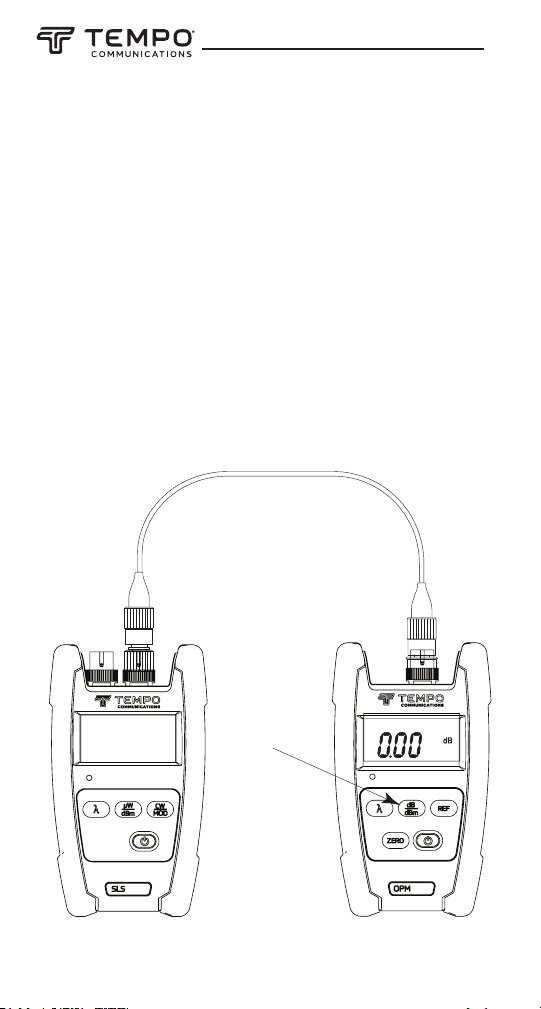

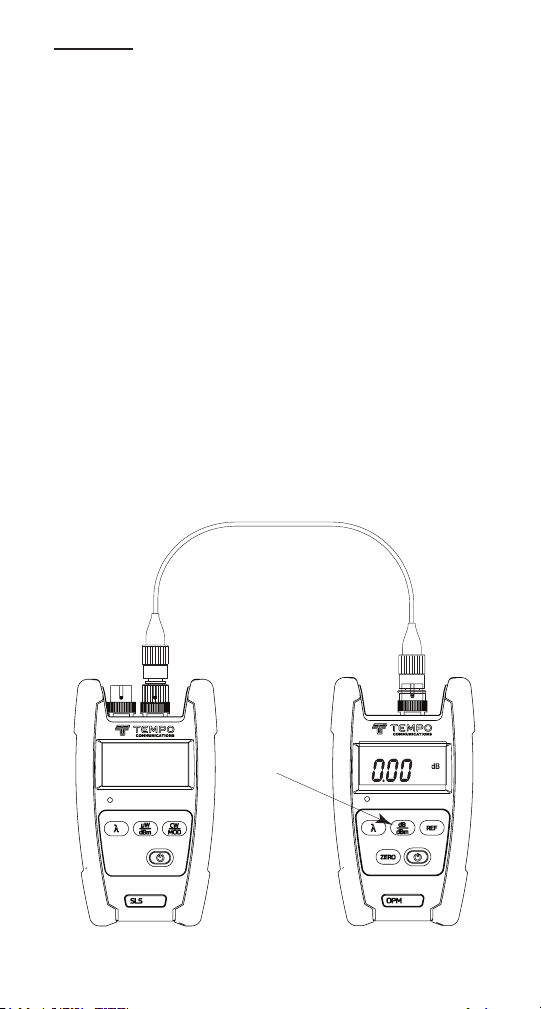

3. To store the reference level, press the [dB/dBm] key on the optical
  power meter until the display reads 0.00 dB. See below.

Press the

[dB/dBm]

key to set the
0 dB reference

Source

16

Power meter

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

One Test Jumper Method: Connector Loss (cont’d)

4. Disconnect the reference cable end from the optical power
   meter and insert the cable to be tested using an appropriate
   mating adapter. The optical power meter reads the connector/
   cable loss in dB.

Cable/connector
under test

Source

Power meter

17

Two Test Jumper Method: Link Loss

Test jumper 1

P1

Source Power meter

Test jumper 2

A

Cable

plant

Source Power meter

18

B

P2

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Two Test Jumper Method: Link Loss (cont’d)

1. If a complete test set (light source and optical power meter) is
   available at each end, it is advisable to test the output power of
   the sources and the condition of the test jumpers before
   commencing measurement of the link.

Connect each source and optical power meter with a test jumper,
   as shown above. The sources should be set to continuous wave
   (CW) output mode. The power meters should be set to the correct
   wavelength and to dBm measurement units. Note the P1 and P2
   dBm readings. For example, a SLS520 1310 NM laser source
   should read approximately -1dBm on the optical power meter.

Cable

plant

A B

FORWARD LOSS (dB) = P1 – P3

Test
jumper 1

Test

jumper 2

P3

Source Power meter

19

Two Test Jumper Method: Link Loss (cont’d)

Source

P4

Power meter

Test
jumper 1

Test

jumper 2

A B

Cable
plant

REVERSE LOSS (dB) = P2 – P4

2. Connect a light source and optical power meter to the respective
   patch panel ports using the test jumpers, as shown on the left.

3. Using the formula shown above, take the dBm reading on the
   optical power meter (P3) and the nominal source output value,
   corresponding to the light source in use.
   Note: Make sure the optical power meter supports the wavelength
   of the light source in use.

4. It is advisable to measure the loss in both directions. Reverse
   the source and optical power meter connections, as shown above.
   Calculate the reverse loss using the formula shown above.

5. Report both forward and reverse loss values.

20

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Limited Warranty

Tempo Communications Inc. warrants to the original purchaser of these
goods for use that these products will be free from defects in workman­ship and material for three years, excepting normal wear and abuse.

For all Test instrument repairs, you must rst request a Return

Authorization Number by contacting our Customer Service department
at:

Toll free in the US and Canada 800-642-2155
Telephone [phone].
Facsimile [phone].
This number must be clearly marked on the shipping label. Ship units

Freight Prepaid to: Tempo Repair Center, 1390 Aspen Way, Vista, CA
92081 USA.

Mark all packages: Attention: TEST INSTRUMENT REPAIR.
For items not covered under warranty (such as dropped, abused, etc.)

repair cost quote available upon request.

Note: Prior to returning any test instrument, please check to make sure
batteries are fully charged.

Tempo Communications

1390 Aspen Way • Vista, CA 92081 • USA

800-642-2155

Tempo Europe Ltd. • Brecon House • William Brown Close

Cwmbran • NP44 3AB • UK • Tel: [phone]

www.TempoCom.com

21

MANUAL DE INSTRUCCIONES

OPM510 • OPM520

Medidor de potencia de bra óptica

SLS520 • SLS530 • SLS535 • SLS536

Fuente láser

SLS525

Fuente LED

Lea y comprenda todas las instrucciones y la
información de seguridad de este manual antes
de operar o dar servicio a esta herramienta.

Registre este producto en www.TempoCom.com

55501380 REV0 © 2022 Tempo Communications Inc. 01/22

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Índice

Descripción ....................................................................................................24

Seguridad .......................................................................................................25

Propósito de este manual .............................................................................25

Información importante de seguridad .................................................... 26-28

Introducción ...................................................................................................29

Designaciones de modelo ......................................................................29

Desembalaje e inspección ......................................................................30

Especicaciones ............................................................................................31

OPM .........................................................................................................31

SLS ..........................................................................................................32

Información general ......................................................................................33

Función de apagado automático ...........................................................33

Instalación o remplazo de la batería ......................................................34

Interfaz de conector a presión (SOC) .....................................................34

Operación .......................................................................................................35

OPM .........................................................................................................35

SLS ..........................................................................................................36

Aplicaciones ..................................................................................................37

Método de un puente de prueba: pérdida de conector .................... 37-38

Método de dos puentes de prueba: pérdida de enlace .................... 39-41

Garantía .........................................................................................................42

CONSERVE ESTE MANUAL

23

Descripción

Los instrumentos Tempo Communications berTOOLS™ son herramientas
de bra óptica portátiles diseñados para medir los niveles de potencia
óptica y pérdida de enlace en redes de cableado de bra óptica multimodo

y monomodo.

• El medidor de potencia OPM510 mide la potencia óptica a 850nm,
1,300nm, 1,310nm, 1,490nm, 1,550nm y 1,625nm entre un rango

de potencia de +10 a -65 dBm. El OPM510 se suministra de manera

estándar con un adaptador SC con adaptadores LC, ST y FC disponibles

opcionalmente.

• El medidor de potencia OPM520 mide la potencia óptica a 850nm,
1,300nm, 1,310nm, 1,490nm, 1,550nm y 1,625nm entre un rango

de potencia de +27 a -50 dBm. El OPM520 se suministra de manera

estándar con un adaptador SC, con adaptadores LC, ST y FC disponibles

opcionalmente.

• La fuente láser SLS520 proporciona una fuente de luz a 1,310nm
y 1,550nm para medir la pérdida de inserción en cableado de bra

óptica monomodo. El SLS520 se suministra de manera estándar con un

adaptador SC, con adaptadores LC, ST y FC disponibles opcionalmente.

• La fuente LED SLS525 proporciona una fuente de luz a 850nm y
1,300nm para medir la pérdida de inserción en cableado de bra

óptica multimodo. El SLS525 se suministra de manera estándar con un

adaptador SC con adaptadores LC, ST y FC disponibles opcionalmente. El

lanzamiento modal no está controlado.

• La fuente láser SLS530 proporciona una fuente de luz a 1,310nm,
1,490nm y 1,550nm para medir la pérdida de inserción en cableado
de bra óptica monomodo. El SLS530 se suministra con un adaptador
estándar SC con adaptadores LC, ST y FC disponibles opcionalmente.

• La fuente láser SLS535 proporciona una fuente de luz a 1,310nm,
1,550nm y 1,625nm para medir la pérdida de inserción en cableado
de bra óptica monomodo. El SLS535 se suministra con un adaptador
estándar SC con adaptadores LC, ST y FC disponibles opcionalmente.

• La fuente láser SLS536 proporciona una fuente de luz a 1,310nm,
1,550nm y 1,650nm para medir la pérdida de inserción en cableado
de bra óptica monomodo. El SLS536 se suministra con un adaptador
estándar SC con adaptadores LC, ST y FC disponibles opcionalmente.

24

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Seguridad

La seguridad es esencial en el uso y mantenimiento de las herramientas
y los equipos de Tempo Communications. Este manual de instrucciones
y cualquier marca en la herramienta proporcionan información para evitar
peligros y prácticas inseguras relacionadas con el uso de esta herramienta.
Observe toda la información de seguridad proporcionada.

Propósito de este manual

Este manual de instrucciones está diseñado para familiarizar a todo el

personal con los procedimientos seguros de operación y mantenimiento de

los instrumentos berTOOLS OPM510, OPM520, SLS520, SLS525, SLS530,

SLS535 y SLS536 de Tempo Communications.

25

Información importante de seguridad

SÍMBOLO DE ALERTA

DESEGURIDAD

Este símbolo se utiliza para llamar su atención a los peligros o las

prácticas inseguras que podrían provocar lesiones o daños a la
propiedad. La palabra de advertencia, denida a continuación, indica

la gravedad del peligro. El mensaje después de la palabra de adver­tencia proporciona información para prevenir o evitar el peligro.

Peligros inmediatos que, si no se evitan, PROVOCARÁN lesiones

graves o la muerte.

Peligros que, si no se evitan, PODRÍAN provocar lesiones graves o

la muerte.

Peligros o prácticas inseguras que, si no se evitan, PUEDEN provocar
lesiones o daños a la propiedad.

Lea y comprenda este material antes de utilizar o
darle servicio a este equipo. Si no se entiende cómo

operar de forma segura esta herramienta, podría

producirse un accidente causando lesiones graves
o la muerte.

Peligro de descarga eléctrica:
El contacto con circuitos activos podría provocar

lesiones graves o la muerte.

26

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Información importante de seguridad

PRECAUCUÓN

LUZ LÁSER
NO MIRE FIJAMENTE EL HAZ

PRODUCTO LÁSER CLASE I

Los instrumentos SLS520, SLS530, SLS535 y SLS536 son dispositivos
láser que cumplen los requisitos de CDRH, CFR 1040. Si bien no existe
posibilidad de daños oculares debido a una exposición directa sin ayuda,

los usuarios siempre deben evitar mirar directamente al puerto de salida.

Siempre debe evitarse el uso de instrumentos de visualización óptica,
como microscopios, lupas, etc. El uso de estos dispositivos alrededor de
bras activas puede enfocar un haz intenso de energía lumínica sobre la
retina del ojo, lo que puede provocar daños permanentes.

Peligro de láser:

• Al realizar mediciones en sistemas de bra óptica, evite la

exposición de los ojos a cualquier bra abierta, conectores ópticos,
interfaces ópticas u otras fuentes abiertas, ya que pueden estar

conectadas a transmisores de láser activos.

• No mire al puerto óptico cuando esté encendida una fuente.

• Evite mirar el extremo libre de una bra de prueba, es decir, el

extremo no conectado al instrumento. Si es posible, dirija el
extremo libre hacia una supercie no reflejante.

Si no se siguen estas precauciones, podrían producirse lesiones.

27

Información importante de seguridad

Peligro de descarga eléctrica:

• No inserte baterías con la polaridad invertida.

• No abra la carcasa de la unidad por ningún motivo. Contiene piezas

que el usuario no puede reparar.

• Utilice esta unidad únicamente para el propósito previsto del fab-

ricante, tal como se describe en este manual. Cualquier otro uso

puede afectar a la protección que brinda la unidad.

Si no se siguen estas precauciones, podrían producirse lesiones y
podría dañar la unidad.

Peligro de daños al instrumento:

• No deje la unidad en exposición a luz solar directa ni cerca de

fuentes directas de calor.

• Proteja la unidad de impactos fuertes o choques.

• No sumerja la unidad en agua ni la almacene en zonas de

alta humedad.

• Cuando sea necesario, limpie la caja, el panel frontal y la cubierta

de hule con un paño húmedo. No utilice abrasivos, productos

químicos corrosivos ni disolventes.

• Sustituya la tapa(s) anti polvo de la interfaz cuando la unidad no

esté en uso.

• Guarde la unidad y los adaptadores de interfaz en un lugar fresco,

seco y limpio.

Si no se siguen estas precauciones, podrían producirse lesiones y
podría dañar la unidad.

28

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Introducción

Designaciones de modelo

Los instrumentos berTOOLS incorporan distintos tipos de interfaces y

deben utilizarse con los adaptadores compatibles.

Herramientas individuales berTOOLS

OPM510  Medidor de potencia óptica InGaAs
OPM520  Medidor de potencia óptica InGaAs
       con rango de medición de alta potencia
SLS520   Fuente láser de 1,310/1,550nm con conector SC
SLS525   Fuente LED de 850/1,300nm con conector SC
SLS530   Fuente láser de 1,310/1,490/1,550nm con conector SC
SLS535   Fuente láser de 1,310/1,550/1,625nm con conector SC
SLS536   Fuente láser de 1,310/1,550/1,650nm con conector SC

Kits de instrumentos berTOOLS

KIT DUAL SM OPM510 y SLS520
KIT DUAL SM HP OPM520 y SLS520
KIT DUAL MM OPM510 y SLS525
KIT SM T PON OPM510 y SLS530

KIT SM T 1625 OPM510 y SLS535
KIT SM T 1650 OPM510 y SLS536

KIT SM T PON HP OPM520 y SLS530

KIT SM T 1625 HP OPM520 y SLS535
KIT SM T 1650 HP OPM520 y SLS536

SMMMKIT-T OPM510, SLS520 y SLS525
SMMMKIT-M OPM520, SLS520 y SLS525

Adaptadores para OPM Tempo Communications

SC-OPM   Adaptador SC
LC-OPM   Adaptador LC
FC-OPM   Adaptador FC
ST-OPM    Adaptador ST

SCAPC-OPM Adaptador SC/APC

29

Adaptadores para SLS Tempo Communications

Do not discard this product or throw away!
For recycling information, go to www.TempoCom.com.

Fuente-SC   Adaptador SC/UPC
Fuente-LC   Adaptador LC/UPC
Fuente-FC   Adaptador FC/UPC
Fuente-ST   Adaptador ST/UPC

Accesorios Tempo Communications

CC-1       Caja de transporte, para un solo instrumento
PS-100      Fuente de alimentación externa
CC-2-3       Caja de transporte, instrumento doble y triple

Desembalaje e inspección

Todos los instrumentos berTOOLS se inspeccionan cuidadosamente
antes de su envío. Cuando se reciba, la caja de envío debe contener los

elementos enumerados a continuación:

• 1 instrumento berTOOLS

• 1 Estuche de transporte suave

• 1 Tarjeta de referencia rápida

Revise que esté presente e inspeccione cada elemento mientras los
desempaca y prepara el instrumento para su uso.

Si el instrumento recibido está dañado, póngase en contacto con

Tempo Communications.
Conserve la caja de envío en caso de que sea necesario volver a enviarla

por cualquier motivo.

¡No deseche este producto ni lo tire!
Para obtener información sobre reciclaje, visite

www.TempoCom.com.

Todas las especicaciones son nominales y pueden cambiar a medida que se
producen mejoras en el diseño. Tempo Communications Inc. no será responsable
de los daños como resultado de la aplicación incorrecta o el uso indebido de sus

productos.

berTOOLS es una marca comercial de Tempo Communications Inc.

30

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Especicaciones

OPM

MODELO OPM510 OPM520

Longitud Longitud de onda 850, 1,300, 1,310, 1,490, 1,550, 1,625nm

Rango de medición De -65 a +10

Tipo de detector InGaAs

Precisión

Linealidad

Resolución 0.01dB

Funciones

Tipo de conector SC (LC, FC y ST intercambiables)

Tipo de bra Monomodo y multimodo

Vida útil de la batería > 100 horas

Fuente de alimentación

Temperatura de

funcionamiento

Temperatura de

almacenamiento

Humedad relativa 0 a 95% (sin condensación)

Peso 300g (0.68lb)

Dimensiones (Al × An × P) 155 × 88 × 33 mm (6.1 x 3.5 x 1.3”)

Clasicación IP IP54

Vibración 5Hz a 150Hz, amplitud = 0.15mm

Choque Aceleración máxima 25g a una duración de pulso de 6ms

Cumple con CE, FCC

±0.5dB (+10 a -3dBm)
±0.1dB (-3 a -50dBm)

±0.5dB (-50 a -65dBm)

Pila alcalina de 9 V o batería de litio de 1,000mAh /

(1) El límite inferior de la medición de 850nm es de -60dBm para OPM510.
Especicaciones sujetas a cambios sin previo aviso.

(1)

dBm De -50 a +27dBm

±0.25 dB

(±0.5dB a 850nm)

±0.5dB +27 a -3dBm

±0.1dB -3 a -50dBm

µW/dBm/dB(REF)/ TONO MOD DETECT

270 Hz, 1 kHz, 2 kHz

adaptador de CA de 9V

-10°C ~ 50°C

-20°C ~ 70°C

31

Model

SLS520

SLS525

SLS530

Wavelength (±20nm)

1310/1550

850/1300 1310/1550/1625

1310/1550/1650

1310/1490/1550

Range of Use

Singlemode

Multimode

Singlemode

Emitter Type FP LED

FP

Spectral Width

≤ 5 nm

+/-40 nm

≤ 5 nm

SLS535

SLS536

Especicaciones

SLS

MODELO SLS520 SLS525 SLS530 SLS535 SLS536

Longitud de onda central 1,310/1,550nm 850/1,300nm

±0.05

Multimodo

(62.5/125)

≤ 71nm

(850nm),

≤ 160nm

(1300nm)

-20dBm/

-21dBm

±0.05

dB/15min;

±0.15dB/8h

Rango de uso Monomodo

Tipo de emisor FP LED FP

Ancho espectral ≤5nm

Potencia de salida típica/

mínima

Estabilidad de potencia

de salida

Frecuencia de

modulación

Pantalla LCD

Vida útil de la batería 60horas

Tipo de conector SC/PC (LC, ST, SC intercambiable)

Fuente de alimentación Pila alcalina de 9 V o batería de litio de 1,000mAh / adaptador de CA de 9V

Temperatura de
funcionamiento

Temperatura de

almacenamiento

Humedad relativa 0 a 95% (sin condensación)

Peso 300g (0.71lb)

Dimensiones (Al × An × P) 155 × 89 × 33 mm (6.1 x 3.5 x 1.3”)

Clasicación IP IP54

Vibración 5Hz a 150Hz, amplitud = 0.15mm

Choque Aceleración máxima 25g a una duración de pulso de 6ms

Cumple con CE, FCC, 21 CFR 1040.10 (láser)

0dBm/

-1dBm

dB/15min;

±0.10dB/8h

1,310/
1,490/

1,550nm

270Hz, 1kHz, 2kHz

De -10 a +50°C

De -20 a +70°C

1,310/

1,550/

1,625nm

Monomodo

≤5nm

0dBm/-1dBm

±0.05dB/15min;

±0.10dB/8h

1,310/
1,550/

1,650nm

Especicaciones sujetas a cambios sin previo aviso.

32

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Información general

Esta sección proporciona instrucciones generales sobre cómo utilizar los

instrumentos berTOOLS.

Si las circunstancias requieren que los instrumentos reciban

mantenimiento y reparaciones internamente, póngase en contacto con

Tempo Communications para obtener asistencia técnica.

Batería

Los instrumentos OPM510, OPM520, SLS520, SLS525, SLS530, SLS535 y
SLS536 están equipados con una batería alcalina de 9V o una batería de
litio de 9V.

La fuente de alimentación externa opcional se puede utilizar para alimentar

el OPM y sls en lugar de una batería alcalina. La fuente de alimentación

externa no se utiliza para cargar ninguna batería recargable que pueda

instalarse en el OPM o SLS.

No intente cargar baterías alcalinas con la fuente de alimentación externa.
Cuando la batería esté baja, el indicador de batería baja se mostrará en la

pantalla LCD.

Apagado automático.

El instrumento se apagará automáticamente si no se oprime ninguna tecla

durante aproximadamente cinco minutos.
Para desactivar el apagado automático, mantenga pulsado el botón [On/

Off] cuando se encienda hasta que aparezca “AUTO OFF” en la pantalla
LCD. Para volver a activar el apagado automático, mantenga pulsado el
botón [On/Off] hasta que ya no aparezca la opción “AUTO OFF”.

33

Instalación o remplazo de la batería

Para sustituir las baterías, siga estos pasos:

1. Apague el instrumento.

2. Retire la tapa de la batería deslizándola hacia abajo.

3. Instale la batería nueva en los conectores de los cables vericando la

polaridad correcta.

Interfaz de conector

Todas las unidades OPM y SLS de berTOOLS utilizan un adaptador
atornillable para conguraciones SC, LC, FC y ST. Los cabezales de los
instrumentos OPM y SLS son únicos ya que los adaptadores para el OPM
son diferentes de los SLS. No intente utilizar un adaptador OPM en un

SLS o viceversa. Consulte la sección de accesorios de este manual de

instrucciones para conocer los números de pieza del adaptador.

34

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Limpieza de las interfaces OPM y SLS

Asegúrese que el instrumento esté apagado. No mire la salida de ningún
puerto SLS. Desenrosque el adaptador OPM y utilice un paño libre de
pelusa para limpiar la ventana expuesta del detector OPM. Utilice siempre

un hisopo de limpieza nuevo de 2.5 mm para limpiar el adaptador SLS.

Funcionamiento del OPM

Instrucciones para el conector externo

1. Entrada de bra óptica

OPM510 y OPM520 están disponibles con conector

2. Toma externa de corriente CA

El OPM510 y el OPM520 se pueden utilizar

de bra óptica SC (LC/ST/FC intercambiable).

con un adaptador de alimentación externa de
9V CC a 250mA.

Funciones de los botones

 : Presione el botón de encendido para encender o apagar el OPM. En

la conguración predeterminada el OPM se apagará después de cinco

minutos de inactividad. Mantenga presionado el botón de encendido
durante dos segundos para poner el OPM en el modo de encendido
constante. Si mantiene pulsado el botón de encendido de nuevo durante

dos segundos, volverá al modo de apagado automático.

dB/dBm: Presione este botón para alternar entre dB y dBm.
Zero: Presione el botón «Zero» con el puerto de entrada protegido de la luz

ambiente para poner a cero el OPM. Verá el mensaje «SUCC» en pantalla

cuando la puesta a cero se haya completado. Si recibiera el mensaje

«ERR», compruebe que el puerto de entrada esté cubierto correctamente

y repita el procedimiento de la puesta a cero. Poner a cero el OPM
eliminará los efectos de cualquier corriente de oscuridad inherente al
diodo detector.

REF: Presione el botón «REF» para establecer una referencia de 0dB

  : Presione este botón para seleccionar la longitud de onda deseada. La

longitud de onda actual se mostrará en la pantalla LCD.

35

Operaciones SLS

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Instrucciones de conector externo

1. Salida de bra óptica

El SLS se suministra con conector de bra óptica SC/PC

2. Toma externa de corriente CA

La SLS puede utilizarse con un adaptador de

9V CC a 250mA.

(LC/FC/ST intercambiable). Este es un conector pulido
plano; no conecte conectores pulidos con ángulos al
adaptador.

alimentación externa

Funciones del teclado

 : Encienda o apague el instrumento. Con la conguración predeterminada, la

SLS conservará la duración de la batería apagándose automáticamente si no se ha

pulsado ninguna tecla durante aproximadamente 5 minutos.

μW/Bm: Pulse esta tecla para cambiar el modo de visualización de potencia absoluta

(dBm) a microvatios(μW). La potencia óptica actual se mostrará en la pantalla LCD.

CW/Mod: Pulse esta tecla para cambiar la salida de SLS de CW a la frecuencia de

modulación deseada.
 : Pulse esta tecla para seleccionar la longitud de onda deseada. La longitud de

onda actual se mostrará en la pantalla LCD.

36

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Aplicaciones

En este manual se describen las siguientes aplicaciones para los

instrumentos berTOOLS:

 • Mediciones de pérdida de inserción de cableado/conector

 • Mediciones de pérdida de enlace

Método de un puente de prueba: Pérdida de conector

1.   Conecte una fuente de luz adecuada al medidor de potencia óptica

utilizando un cable de referencia adecuado con una longitud de

aproximadamente 2 a 3 metros (6 a 10 pies).

2.   Asegúrese que la fuente de luz esté en modo de salida de onda
continua (CW). Ajuste el medidor de potencia óptica a la longitud de
onda adecuada (utilizando la tecla [
la tecla [dB/dBm] ).

3.   Para almacenar el nivel de referencia, pulse la tecla [dB/dBm] en el
medidor de potencia óptica hasta que la pantalla muestre 0.00dB.

Consulte a continuación.

] ) y a unidades dBm (utilizando

Fuente

Pulse la tecla
[dB/dBm] para
establecer
la referencia
de 0 dB

Medidor de potencia

37

Método de un puente de prueba: pérdida de conector

(cont.)

4.   Desconecte el extremo del cable de referencia del medidor de

potencia óptica e inserte el cable que se va a probar utilizando un
adaptador de acoplamiento adecuado. El medidor de potencia óptica
lee la pérdida de conector/cable en dB.

Conector de cable
bajo prueba

Fuente

38

Medidor de potencia

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Método de dos puentes de prueba: pérdida de enlace

Puente de prueba 1

P1

Fuente Medidor de potencia

Planta

de cable

Puente de prueba 2

A

P2

Fuente Medidor de potencia

B

39

Método de dos puentes de prueba: pérdida de enlace

(cont.)

1.  Si se dispone de un conjunto de pruebas completo (fuente de luz y
medidor de potencia óptica) en cada extremo, se recomienda probar la

potencia de salida de las fuentes y el estado de los puentes de prueba
antes de comenzar la medición del enlace.

   Conecte cada fuente y medidor de potencia óptica con un puente de

prueba, como se muestra arriba. Las fuentes deben congurarse en
modo de salida de onda continua (CW). Los medidores de potencia

deben ajustarse a la longitud de onda correcta y a las unidades de

medición dBm. Anote las lecturas de dBm en P1 y P2. Por ejemplo,
una fuente láser SLS520 de 1,310 NM debería leer aproximadamente

-1dBm en el medidor de potencia óptica.

Planta

de cable

A B

PÉRDIDAS HACIA

DELANTE (dB) = P1 – P3

Puente de
prueba 1

Puente de

prueba 2

P3

Fuente Medidor de potencia

40

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Método de dos puentes de prueba: pérdida de enlace

(cont.)

2.  Conecte una fuente de luz y un medidor de potencia óptica a los
puertos respectivos del panel de conexiones utilizando los puentes de
prueba, como se muestra a la izquierda.

3.  Utilizando la fórmula anterior, tome la lectura dBm en el medidor
de potencia óptica (P3) y el valor de salida nominal de la fuente,

correspondiente a la fuente de luz utilizada.

   Nota: Asegúrese que el medidor de potencia óptica admite la longitud

de onda de la fuente de luz utilizada.

Planta

de cable

A B

PÉRDIDAS HACIA

ATRÁS (dB) = P2 – P4

Puente de
prueba 1

Puente de

prueba 2

P4

Fuente

4.  Es aconsejable medir la pérdida en ambas direcciones. Invierta
la fuente y las conexiones del medidor de potencia óptica, como

se muestra arriba. Calcule la pérdida inversa utilizando la fórmula
mostrada anteriormente.

5. Reporte ambos valores de pérdida, de ida y de regreso.

Medidor de potencia

41

Garantía limitada

Tempo Communications Inc. garantiza al comprador original de estos
bienes que el uso de estos productos estará libre de defectos de fabricación

y material durante tres años, excepto por el desgaste y abuso normales.
Para todas las reparaciones de instrumentos de prueba, primero debe

solicitar un número de autorización de devolución poniéndose en contacto

con nuestro Departamento de Atención al Cliente en el:

número gratuito en EE. UU. y Canadá 800-642-2155

Teléfono [phone].

Fax [phone].
Este número debe estar claramente marcado en la etiqueta de envío. Envíe

las unidades con flete prepagado a: Tempo Repair Center, 1390 Aspen Way,
Vista, CA 92081 USA.

Marque todos los paquetes: Atención: REPARACIÓN DE INSTRUMENTO DE
PRUEBA (TEST INSTRUMENT REPAIR).

Para elementos que no estén cubiertos en la garantía (por ejemplo,
caídas, abuso, etc.), la cotización del costo de reparación está disponible

previa solicitud.

Nota: Antes de devolver cualquier instrumento de prueba, por favor

compruebe que las baterías estén totalmente cargadas.

TempoCommunications

1390 Aspen Way • Vista, CA 92081 • USA

800-642-2155 • Una empresa ISO 9001

Tempo Europe Ltd. • Brecon House • William Brown Close

Cwmbran • NP44 3AB • UK • Tel: [phone]

www.TempoCom.com

MODE D’EMPLOI

OPM510 • OPM520

Wattmètre à bre optique

SLS520 • SLS530 • SLS535 • SLS536

Source laser

SLS525

Source LED

Vous devez lire et comprendre toutes les instructions
et les consignes de sécurité de ce mode d’emploi
avant d’utiliser ou de réparer l’outil.

Enregistrez ce produit sur www.TempoCom.com

55501380 REV0 © 2022 Tempo Communications Inc. 01/22

Table des matières

Description ...........................................................................................45

Sécurité ................................................................................................46

Objet de ce mode d’emploi .............................................................46

Consignes de sécurité importantes ...........................................47-49

Introduction ..........................................................................................50

Dénomination des modèles ............................................................50

Déballage et inspection ..................................................................51

Caractéristiques techniques ............................................................52-53

OPM ................................................................................................52

SLS .................................................................................................53

Informations générales .........................................................................54

Fonction d’arrêt automatique .........................................................54

Installation ou remplacement de la batterie ...................................55

Interface de connecteur clipsable (SOC) ........................................55

Fonctionnement ..............................................................................56-57

OPM ................................................................................................56

SLS .................................................................................................57

Applications ..........................................................................................58

Méthode à un cavalier de test : perte de connecteur .................58-59

Méthode à deux cavaliers de test : perte de lien........................60-62

Garantie ................................................................................................63

CONSERVEZ CE MODE D’EMPLOI

44

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Description

Les instruments berTOOLS™ de Tempo Communications sont des
outils portatifs à bre optique conçus pour mesurer les niveaux de

puissance optique et la perte de liaison sur les réseaux de câbles à

bre optique multimode et monomode.

• Le wattmètre OPM510 mesure la puissance optique à 850, 1300,

1310, 1490, 1550 et 1625 nm dans une plage de puissance comprise
entre + 10 et - 65 dBm. L’OPM510 est livré avec un adaptateur traver­sant SC, et des adaptateurs LC, ST et FC sont disponibles en option.

• Le wattmètre optique OPM520 mesure la puissance optique à 850,

1300, 1310, 1490, 1550 et 1625 nm dans une plage de puissance
comprise entre + 27 et - 50 dBm. L’OPM520 est livré avec un adaptateur
traversant SC, et des adaptateurs LC, ST et FC sont disponibles en
option.

• La source laser SLS520 fournit une source lumineuse à 1310 et

1550 nm pour mesurer la perte d’insertion sur un câble à bre optique

monomode.
La SLS520 est livrée avec un adaptateur traversant SC, et des adapta-

teurs LC, ST et FC sont disponibles en option.

• La source LED SLS525 fournit une source lumineuse à 850 et 1

300 nm pour mesurer la perte d’insertion sur un câble à bre optique

multimode. La SLS525 est livrée avec un adaptateur traversant SC, et
des adaptateurs LC, ST et FC sont disponibles en option. Le lancement
modal n’est pas contrôlé.

• La source laser SLS530 fournit une source lumineuse à 1310, 1490 et

1550 nm pour mesurer la perte d’insertion sur un câble à bre optique

monomode. La SLS530 est livrée avec un adaptateur traversant SC, et
des adaptateurs LC, ST et FC sont disponibles en option.

• La source laser SLS535 fournit une source lumineuse à 1310, 1550 et

1625 nm pour mesurer la perte d’insertion sur un câble à bre optique

monomode. La SLS535 est livrée avec un adaptateur traversant SC, et
des adaptateurs LC, ST et FC sont disponibles en option.

• La source laser SLS536 fournit une source lumineuse à 1310, 1550

et 1650 nm pour mesurer la perte d’insertion sur un câble à bre

optique monomode. La SLS536 est livrée avec un adaptateur traversant
SC, et des adaptateurs LC, ST et FC sont disponibles en option.

45

Sécurité

La sécurité est essentielle pour l’utilisation et la maintenance des
outils et équipements de Tempo Communications. Ce mode d’emploi
et tous les marquages présents sur l’outil fournissent des informations
pour utiliser cet outil en évitant les dangers et les pratiques dangere­uses. Respectez toutes les consignes de sécurité indiquées.

Objet de ce mode d’emploi

Ce mode d’emploi est destiné à expliquer à tout personnel les procé­dures de fonctionnement et de maintenance en toute sécurité des

instruments berTOOLS OPM510, OPM520, SLS520, SLS525, SLS530,

SLS535 et SLS536 de Tempo Communications.

46

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Consignes de sécurité importantes

SYMBOLE D’ALERTE DE
SÉCURITÉ

Ce symbole est utilisé pour attirer votre attention sur des dangers
ou des pratiques dangereuses qui pourraient entraîner des bles­sures ou des dégâts matériels. Les mots d’avertissement, tels que

dénis ci-dessous, renseignent sur le degré de gravité du danger.

Le message après le mot d’avertissement fournit des informations

an de prévenir ou d’éviter le danger.

Dangers immédiats qui, s’ils ne sont pas évités, ENTRAÎNERONT
des blessures graves voire mortelles.

Dangers qui, s’ils ne sont pas évités, POURRAIENT entraîner des
blessures graves voire mortelles.

Dangers ou pratiques dangereuses qui, s’ils ne sont pas évités,
PEUVENT entraîner des blessures ou des dégâts matériels.

Vous devez lire ces informations et bien les
comprendre avant d’utiliser l’équipement ou de le
réparer. L’utiliser de cet outil sans avoir compris
les consignes de sécurité peut entraîner un acci­dent susceptible de causer des blessures graves
voire mortelles.

Risque de décharge électrique : Le contact avec
des circuits sous tension peut entraîner des bles­sures graves voire mortelles.

47

Consignes de sécurité importantes

Les instruments SLS520, SLS530, SLLS535 et SLS5336 sont des
appareils laser conformes aux normes CFR 1040 du CDRH (Centre
américain des appareils et de la santé radiologique). Bien qu’il n’y ait
aucun risque de lésions oculaires suite à une exposition directe à l’œil
nu, les utilisateurs doivent toujours éviter de regarder directement
dans le port de sortie. L’utilisation d’instruments de vision optique,
tels que les microscopes, loupes, etc., doit être évitée. L’utilisation de

tels instruments autour de bres actives peut concentrer un faisceau

intense d’énergie lumineuse sur la rétine de l’œil, ce qui peut entraîner
des lésions permanentes.

Risques liés au laser :

• Lorsque vous effectuez des mesures sur des systèmes à bre

optique, évitez l’exposition des yeux à des bres ouvertes, des con-

necteurs optiques, des interfaces optiques ou d’autres sources, car
ils peuvent être connectés à des émetteurs laser actifs.

• Ne regardez pas dans le port optique lorsqu’une source est
allumée.

• Évitez de regarder l’extrémité libre d’une bre testée, c’est-à-

dire l’extrémité non connectée à l’instrument. Si possible, dirigez
l’extrémité libre vers une surface non réfléchissante.

Le non-respect de ces précautions peut entraîner des blessures.

48

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Consignes de sécurité importantes

Risque de décharge électrique :

• Insérez toujours les batteries en respectant la polarité.

• N’ouvrez le boîtier de l’appareil sous aucun prétexte. Il contient des
pièces non réparables par l’utilisateur.

• Utilisez cet appareil uniquement aux ns prévues par le fabricant,

comme décrit dans ce mode d’emploi. Toute autre utilisation peut
altérer la protection fournie par l’unité.

Le non-respect de ces précautions peut entraîner des blessures et
endommager l’appareil.

Risque d’endommager l’instrument :

• Ne laissez pas l’appareil en plein soleil ou à proximité de sources
directes de chaleur.

• Protégez l’appareil des impacts et des chocs violents.

• N’immergez pas l’appareil dans l’eau et ne le stockez pas dans des
environnements très humides.

• Si nécessaire, nettoyez le boîtier, le panneau avant et le couvercle
en caoutchouc avec un chiffon humide. N’utilisez pas de produits
abrasifs ou solvants ni aucune substance chimique agressive.

• Lorsque vous n’utilisez pas l’instrument, replacez le ou les
bouchons anti-poussière de l’interface.

• Conservez l’instrument et les adaptateurs de l’interface dans un
endroit frais, sec et propre.

Le non-respect de ces précautions peut entraîner des blessures et
endommager l’appareil.

49

Introduction

Dénomination des modèles

Les instruments berTOOLS intègrent différents types d’interfaces et

doivent être utilisés avec les adaptateurs compatibles.

Les différents instruments berTOOLS

OPM510 Wattmètre optique InGaAs
OPM520 Wattmètre optique InGaAs à plage de mesure haute

puissance
SLS520 Source laser 1310 / 1550 nm, connecteur SC
SLS525 Source LED 850 / 1300 nm ; connecteur SC
SLS530 Source laser 1310/1490 / 1550 nm, connecteur SC
SLS535 Source laser 1310/1550 / 1625 nm, connecteur SC
SLS536 Source laser 1310/1550 / 1650 nm, connecteur SC

Kits d’instruments berTOOLS

SM DUAL KIT OPM510 et SLS520
SM DUAL KIT HP OPM520 et SLS520
MM DUAL KIT OPM510 et SLS525
SM T PON KIT OPM510 et SLS530
SM T 1625 KIT OPM510 et SLS535
SM T 1650 KIT OPM510 et SLS536
SM T PON KIT HP OPM520 et SLS530
SM T 1625 KIT HP OPM520 et SLS535
SM T 1650 KIT HP OPM520 et SLS536
SMMMKIT-T OPM510, SLS520 et SLS525
SMMMKIT-M OPM520, SLS520 et SLS525

Adaptateurs OPM Tempo Communications

SC-OPM  Adaptateur SC
LC-OPM  Adaptateur LC
FC-OPM  Adaptateur FC
ST-OPM  Adaptateur ST

SCAPC-OPM Adaptateur SC/APC

50

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Do not discard this product or throw away!
For recycling information, go to www.TempoCom.com.

Adaptateurs SLS Tempo Communications

SC-Source   Adaptateur SC/UPC
LC-Source   Adaptateur LC/UPC
FC-Source   Adaptateur FC/UPC
ST-Source   Adaptateur ST/UPC

Accessoires Tempo Communications

CC-1  Étui de transport pour un instrument
PS-100  Alimentation externe
CC-2-3  Étuis de transport pour deux et trois instruments

Déballage et inspection

Tous les instruments berTOOLS ont été soigneusement inspectés
avant leur expédition. Lorsque vous recevez le colis, vériez qu’il

contient les éléments suivants :

• 1 instrument berTOOLS

• 1 étui de transport

• 1 carte de référence rapide

Inspectez chacun des ces éléments lors du déballage et de la prépara­tion de l’instrument avant utilisation.

Si l’instrument reçu est endommagé, contactez Tempo

Communications.
Conservez le carton d’expédition au cas où vous devriez renvoyer le

produit pour quelque raison que ce soit.

Ne jetez pas ce produit avec les déchets ménagers ou dans la
nature.

Pour plus d’informations sur le recyclage, consultez
www.TempoCom.com.

Toutes les caractéristiques techniques sont des valeurs nominales qui
peuvent changer au fur et à mesure des améliorations des produits. Tempo
Communications Inc. ne pourra être tenue pour responsable en cas de
dommages qui résulteraient d’une utilisation incorrecte ou d’un détournement de
l’usage de ses produits.

berTOOLS est une marque appartenant à Tempo Communications Inc.

51

Caractéristiques techniques

OPM

MODÈLE OPM510 OPM520

Longueur d’ondes calibrée 850, 1300, 1310, 1490, 1550,1625nm

Plage de mesure -65 ~ +10

Type de détecteur InGaAs

Précision

Linéarité

Résolution 0.01dB

Fonctions

Type de connecteur SC (LC, FC et ST interchangeables)

Type de bre Monomode et multimode

Autonomie de la batterie > 100 hours

Alimentation électrique

Température de
fonctionnement

Température de stockage -20°C ~ 70°C

Humidité relative De 0 à 95 % (sans condensation)

Poids 0.68lbs (310g)

Dimensions (H × l × T) 6.1 × 3.5 × 1.3” (155 × 88 × 33mm)

Indice de protection IP54

Vibration De 5 à 150 Hz, amplitude = 0,15 mm

Choc

Normes CE, FCC

+/-0.5dB (+10 to -3dBm)
+/-0.1dB (-3 to -50dBm)

+/-0.5dB (-50 to -65dBm)

(1)

dBm -50 ~ +27dBm

±0.25 dB

(±0.5dB@850nm)

+/-0.5dB +27 to -3dBm

+/-0.1dB -3 to -50dBm

µW/dBm/dB(REF)/ DÉTECTION DE TONALITÉ

270 Hz, 1 kHz, 2 kHz

Batterie alcaline 9 V ou au lithium

1000 mAh / adaptateur 9 V CA

-10°C ~ 50°C

Accélération de crête 25 g à une durée

d’impulsion de 6 ms

(1) La limite inférieure de la mesure à 850 nm est de - 60 dBm pour l’OPM510.

Les caractéristiques techniques peuvent être modiées sans préavis.

52

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Model

SLS520

SLS525

SLS530

Wavelength (±20nm)

1310/1550

850/1300 1310/1550/1625

1310/1550/1650

1310/1490/1550

Range of Use

Singlemode

Multimode

Singlemode

Emitter Type FP LED

FP

Spectral Width

≤ 5 nm

+/-40 nm

≤ 5 nm

SLS535

SLS536

Caractéristiques techniques

SLS

MODÈLE SLS520 SLS525 SLS530 SLS535 SLS536

Longueur d’ondes 1310/1550nm 850/1300nm

Plage d’utilisation Monomode

Type d’émetteur FP LED FP

Largeur spectrale ≤ 5 nm

Puissance de sortie
typique / Minimum

Stabilité de la puissance

de sortie

Fréquence de

modulation

Écran LCD

Autonomie de la batterie 60 heures

Type de connecteur SC/PC (LC, ST, SC interchangeables)

Alimentation électrique

Température de
fonctionnement

Température de

stockage

Humidité relative De 0 à 95 % (sans condensation)

Poids 0.71 lbs (320g)

Dimensions (H × l × T) 6.1 × 3.5 × 1.3” (155 × 89 × 33mm)

Indice de protection IP54

Vibration 5Hz to 150Hz, Amplitude = 0.15mm

Choc

Normes CE, FCC, 21 CFR 1040.10 (laser)

0dBm/

dB/15min;

±0.10dB/8hr

Multimode

(62.5/125)

≤ 71nm

(850nm),

≤ 160nm

(1300nm)

-1dBm

±0.05

-20dBm/

-21dBm

±0.05

dB/15min;

±0.15dB/8hr

Batterie alcaline 9 V ou batterie au lithium

1000 mAh / Adaptateur secteur 9 V

Accélération de crête 25 g à une durée d’impulsion de 6 ms

1310/

1490/

1550nm

270Hz, 1kHz, 2kHz

-10 to +50°C

-20 to +70°C

1310/
1550/

1625nm

Monomode

≤ 5 nm

0dBm/-1dBm

±0.05 dB/15min;

±0.10dB/8hr

1310/
1550/

1650nm

Les caractéristiques techniques peuvent être modiées sans préavis.

53

Informations générales

Ce chapitre fournit des instructions générales sur l’utilisation des

instruments ber-TOOLS.

Si les circonstances exigent que vous répariez et entreteniez les
instruments en interne, contactez Tempo Communications pour une
assistance technique.

Batterie

Les instruments OPM510, OPM520, SLS520, SLS525, SLS530, SLS535
et SLS536 sont alimentés par une batterie alcaline 9 V ou une batterie
au lithium 9 V.

L’alimentation externe optionnelle peut être utilisée pour alimenter
l’OPM et le SLS plutôt qu’une batterie alcaline. L’alimentation externe
n’est pas utilisée pour recharger toute batterie rechargeable qui peut
être installée dans l’OPM ou SLS.

N’essayez pas de recharger des batteries alcalines avec une alimenta­tion externe.

Lorsque l’état de charge de la batterie faible, l’indicateur de batterie
faible apparaît sur l’écran LCD.

Arrêt automatique.

Si vous n’appuyez pas sur le clavier pendant environ cinq minutes,
l’appareil s’éteindra automatiquement.

Pour désactiver l’arrêt automatique, maintenez la touche marche/arrêt
[On/Off] enfoncée lorsque vous allumez l’appareil jusqu’à ce qu’« AUTO

OFF » (arrêt automatique) s’afche sur l’écran LCD. Pour réactiver l’arrêt

automatique, maintenez la touche marche/arrêt [On/Off] enfoncée
lorsque vous allumez l’appareil jusqu’à ce qu’« AUTO OFF » (arrêt
automatique) disparaisse de l’écran LCD.

54

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Installation ou remplacement de la batterie

Pour remplacer les batteries, procédez comme suit :

1. Éteignez l’instrument.

2. Retirez le couvercle de la batterie en le faisant glisser vers le bas.

3. Installez une nouvelle batterie sur les ls conducteurs en

respectant la polarité indiquée.

Interface de connexion

Tous les appareils OPM et SLS berTOOLS nécessitent un adaptateur
à visser pour les congurations SC, LC, FC et ST. Les adaptateurs des

instruments OPM et SLS sont uniques car les adaptateurs traversants
prévus pour les OPM sont différents de ceux pour les SLS. N’essayez
pas d’utiliser un adaptateur OPM sur un SLS ou vice versa. Pour les
références des adaptateurs, consultez le chapitre de ce mode d’emploi
consacré aux accessoires.

55

Nettoyage des interfaces OPM et SLS

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Assurez-vous que l’instrument est éteint. Ne regardez jamais dans la
sortie d’un port SLS. Dévissez l’adaptateur OPM et utilisez un chiffon
propre non pelucheux pour nettoyer la fenêtre apparente du détecteur
OPM. Utilisez toujours un écouvillon de nettoyage de 2,5 mm neuf pour
nettoyer l’adaptateur traversant SLS.

Fonctionnement de l’OPM

Instructions concernant le connecteur externe

1. Entrée bre optique

2. Prise d’alimentation externe CA

Les OPM510 et OPM520 sont disponibles avec

connecteur de bre optique SC (LC / ST / FC

interchangeables).

Les OPM510 et OPM520 peuvent être utilisés
avec un adaptateur d’alimentation externe 9 V
CC à 250 mA.

Fonctions du clavier

: Appuyez sur le bouton d’alimentation pour allumer ou éteindre
l’OPM. Le paramétrage par défaut éteindra l’OPM après cinq minutes
d’inactivité. Maintenez le bouton d’alimentation enfoncé pendant deux
secondes pour mettre l’OPM en mode constant allumé. Maintenez à
nouveau le bouton d’alimentation enfoncé pendant deux secondes pour
revenir au mode d’arrêt automatique.

dB/dBm: Appuyez sur cette touche pour basculer entre dB et dBm.
Zéro: Appuyez sur la touche Zéro pour mettre à zéro l’OPM avec le

port d’entrée protégé de la lumière ambiante. Le message « SUCC

» s’afchera une fois la remise à zéro réussie. Si le message « ERR
» apparaît, vériez que le port d’entrée était correctement couvert,

et répétez la procédure de remise à zéro. La remise à zéro de l’OPM
supprimera les effets de tout courant d’obscurité inhérent à la diode de
détection.

REF: Appuyez sur la touche REF pour établir une référence de 0 dB
   : Appuyez sur cette touche pour sélectionner la longueur d’onde

souhaitée. La longueur d’onde actuelle s’afchera sur l’écran LCD.

56

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Fonctionnement du SLS

Instructions concernant le connecteur externe

1. Sortie de bre optique

2. Prise d’alimentation externe CA

Le SLS est fourni avec connecteur bre optique SC

/ PC (LC / FC / ST interchangeables). Il s’agit d’un
connecteur poli sans angle. Ne connectez pas de con­necteur poli à angle à l’adaptateur traversant.

Le SLS peut être utilisé avec un adaptateur
d’alimentation externe 9 V CC à 250 mA.

Fonctions du clavier

: Allumer ou éteindre l’instrument. Avec le réglage par défaut, le
SLS préservera l’autonomie de la batterie en s’éteignant automatique­ment si vous n’appuyez sur aucune touche pendant environ 5 minutes.

μW/Bm: Appuyez sur cette touche pour basculer le mode d’afchage
entre la puissance absolue (dBm) et le microwatt (μW). La puissance
optique actuelle sera afchée sur l’écran LCD.

CW/Mod: Appuyez sur cette touche pour basculer la sortie du SLS entre
CW (onde entretenue) et la fréquence de modulation souhaitée.

   : Appuyez sur cette touche pour sélectionner la longueur d’onde

souhaitée. La longueur d’onde actuelle sera afchée sur l’écran LCD.

57

Applications

Ce mode d’emploi décrit les applications suivantes des instruments

berTOOLS :

 • Mesures de la perte d’insertion du connecteur ou câble

 • Mesures de la perte de liaison

Méthode à un cavalier de test : perte de connecteur

1. Connectez une source lumineuse appropriée au wattmètre optique

à l’aide d’un câble de référence adapté d’une longueur d’environ 2 à
3 mètres (6 à 10 pieds).

2. Assurez-vous que la source lumineuse est en mode de sortie onde

entretenue (CW). Réglez le wattmètre optique sur la longueur d’onde

appropriée (en utilisant la touche [λ]) et sur les unités dBm (en

utilisant la touche [dB/dBm]).

3. Pour conserver le niveau de référence, appuyez sur la touche

[dB/dBm] du wattmètre optique jusqu’à ce que l’écran afche 0,00

dB. Voir ci-dessous.

Appuyez sur la

Press the

touche [dB/dBm]

[dB/dBm]

pour régler la

key to set the

référence de 0 dB

0 dB reference

Wattmètre

Source

Power meter

58

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Méthode à un cavalier de test : perte de connecteur
(suite)

4. Débranchez l’extrémité du câble de référence du wattmètre optique
et insérez le câble à tester à l’aide d’un adaptateur correspondant.
Le wattmètre optique indique la mesure de perte du connecteur ou
du câble en dB.

Câble ou connecteur testé

Cable/connector
under test

Source

Wattmètre

Power meter

59

Méthode à deux cavaliers de test : perte de lien

Cavalier de test 1

Test jumper 1

P1

Source Power meter

Cavalier de test 2

Test jumper 2

Wattmètre

Installation

Cable

plant

A

câblée

Source Power meter

60

B

P2

Wattmètre

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Méthode à deux cavaliers de test : perte de liaison
(suite)

1. Si un ensemble de test complet (source lumineuse et wattmètre
optique) est disponible à chaque extrémité, il est conseillé de tester
la puissance de sortie des sources et l’état des cavaliers de test
avant de procéder à la mesure de la liaison.

Connectez chacune des sources et le wattmètre optique avec un
cavalier de test, comme illustré ci-dessus. Les sources doivent être
réglées sur le mode de sortie onde entretenue (CW). Les wattmètres
doivent être réglés sur la bonne longueur d’onde et sur les unités de
mesure dBm. Notez les mesures dBm P1 et P2. Par exemple, avec
une source laser SLS520 de 1310 nm, le wattmètre optique doit
indiquer environ - 1 dBm.

Installation

Cable

câblée

plant

A B

PERTE DIRECTE (dB) = P1 - P3

FORWARD LOSS (dB) = P1 – P3

Cavalier de test 1

Test
jumper 1

Cavalier de test 2

Test

jumper 2

P3

Source Power meter

Wattmètre

61

Méthode à deux cavaliers de test : perte de liaison

Source

P4

Power meter

Test
jumper 1

Test

jumper 2

A B

Cable
plant

REVERSE LOSS (dB) = P2 – P4

(suite)

2. Connectez une source lumineuse et un wattmètre optique aux ports
respectifs du tableau de raccordement à l’aide des cavaliers de test,
comme illustré à gauche.

3. À l’aide de la formule ci-dessus, prenez la mesure en dBm sur le
wattmètre optique (P3) et la valeur nominale de sortie de la source,
correspondant à la source lumineuse utilisée.
Remarque : assurez-vous que la longueur d’onde de la source
lumineuse utilisée se situe dans la plage prise en charge par le
wattmètre optique.

Installation

câblée

PERTE INVERSE (dB) = P2 - P4

Cavalier de test 1

Cavalier de test 2

4. Il est conseillé de mesurer la perte dans les deux sens. Inversez
les connexions de la source et du wattmètre optique, comme
illustré ci-dessus. Calculez la perte inverse en utilisant la formule
ci-dessus.

5. Rapportez à la fois les valeurs de perte directe et de perte inverse.

62

Wattmètre

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Garantie limitée

Tempo Communications Inc. garantit à l’acheteur d’origine de ces produits
qu’ils seront exempts de défauts de fabrication et de matériaux pendant
trois ans, sauf usure normale et utilisation abusive.

Pour toutes les réparations d’instruments de test, vous devez d’abord
demander un numéro d’autorisation de retour à notre service client au
numéro :

sans frais aux États-Unis et au Canada 800-642-2155
Téléphone [phone].
Fax [phone].
Le numéro d’autorisation doit être clairement indiqué sur l’étiquette

d’expédition. Expédiez les appareils avec frais de port prépayés à : Tempo
Repair Center, 1390 Aspen Way, Vista, CA 92081 USA.

Indiquez sur chaque colis : Attention: TEST INSTRUMENT REPAIR.
Pour les appareils non couverts par la garantie (en cas de chute,

d’utilisation incorrecte, etc.), vous pouvez demander un devis de réparation.

Remarque : avant de renvoyer un instrument de test, vériez que les batter­ies sont complètement chargées.

Tempo Communications

1390 Aspen Way • Vista, CA 92081 • USA

800-642-2155

Tempo Europe Ltd. • Brecon House • William Brown Close

Cwmbran • NP44 3AB • UK • Tel: [phone]

www.TempoCom.com

63

BEDIENUNGSANLEITUNG

OPM510 • OPM520

Glasfaser-Leistungsmesser

SLS520 • SLS530 • SLS535 • SLS536

Laserquelle

SLS525

LED-Quelle

Lesen und verstehen Sie alle Anweisungen und Si­cherheitsinformationen in dieser Anleitung, bevor Sie
dieses Gerät in Betrieb nehmen oder warten.

Registrieren Sie dieses Produkt unter www.TempoCom.com

55501380 REV0 © 2022 Tempo Communications Inc. 01/22

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Inhaltsverzeichnis

Beschreibung ........................................................................................66

Sicherheit .............................................................................................67

Zweck dieser Anleitung.........................................................................67

Wichtige Sicherheitshinweise ..........................................................68-70

Einführung ............................................................................................71

Modellbezeichnungen.....................................................................71

Auspacken und Überprüfung ..........................................................72

Technische Daten .................................................................................73

OPM ................................................................................................73

SLS .................................................................................................74

Allgemeine Informationen ....................................................................75

Automatische Abschaltfunktion .....................................................75

Einsetzen oder Austauschen der Batterie .......................................76

Schnappverbindungs-Schnittstelle ................................................76

Betrieb ..................................................................................................77

OPM ................................................................................................77

SLS .................................................................................................78

Anwendungen .......................................................................................79

Anwendungen ............................................................................79-80

Zwei-Test-Jumper-Methode: Verbindungsdämpfung ................81-83

Garantie ................................................................................................84

BEWAHREN SIE DIESE ANLEITUNG AUF

65

Beschreibung

Bei den berTOOLS™ -Instrumenten von Tempo Communications

handelt es sich um tragbare Glasfaserwerkzeuge zur Messung der
optischen Leistung und der Verbindungsdämpfung in Multimode- und
Singlemode-Glasfasernetzwerken.

• Der Leistungsmesser OPM510 misst die optische Leistung bei 850

nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm und 1625 nm in einem
Leistungsbereich von +10 bis -65 dBm. Das OPM510 wird standard­mäßig mit einem SC-Schottadapter mit optional erhältlichen LC-,
ST- und FC-Adaptern geliefert.

• Der Leistungsmesser OPM520 misst die optische Leistung bei

850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm und 1625 nm in
einem Leistungsbereich von +27 bis -50 dBm. Das OPM520 wird
standardmäßig mit einem SC-Schottadapter mit optional erhältlichen
LC-, ST- und FC-Adaptern geliefert.

• Die Laserquelle SLS520 bietet eine Lichtquelle bei 1310 nm

und 1550 nm zur Messung der Einfügedämpfung bei Singlemode­Glasfaserkabeln. Das SLS520 wird standardmäßig mit einem
SC-Schottadapter mit optional erhältlichen LC-, ST- und FC-Adaptern
geliefert.

• Die LED-Quelle SLS525 bietet eine Lichtquelle mit 850 nm und

1300 nm zur Messung der Einfügedämpfung bei Multimode­Glasfaserkabeln. Das SLS525 wird standardmäßig mit einem
SC-Schottadapter mit optional erhältlichen LC-, ST- und FC-Adaptern
geliefert. Die modale Inbetriebnahme wird nicht geregelt.

• Die Laserquelle SLS530 bietet eine Lichtquelle mit 1310 nm,

1490 nm und 1550 nm zur Messung der Einfügedämpfung bei
Singlemode-Glasfaserkabeln. Das SLS530 wird standardmäßig
mit einem SC-Schottadapter mit optional erhältlichen LC-, ST- und
FC-Adaptern geliefert.

• Die Laserquelle SLS535 bietet eine Lichtquelle mit 1310 nm,

1550 nm und 1625 nm zur Messung der Einfügedämpfung bei
Singlemode-Glasfaserkabeln. Das SLS535 wird standardmäßig
mit einem SC-Schottadapter mit optional erhältlichen LC-, ST- und
FC-Adaptern geliefert.

• Die Laserquelle SLS536 bietet eine Lichtquelle mit 1310 nm,

1550 nm und 1650 nm zur Messung der Einfügedämpfung bei
Singlemode-Glasfaserkabeln. Das SLS536 wird standardmäßig
mit einem SC-Schottadapter mit optional erhältlichen LC-, ST- und
FC-Adaptern geliefert.

66

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Sicherheit

Sicherheit ist bei der Verwendung und Wartung von Instrumenten
und Geräten von Tempo Communications von entscheidender
Bedeutung. Diese Bedienungsanleitung und alle Kennzeichnungen
auf dem Werkzeug liefern Informationen zur Vermeidung von
Gefahren und unsicheren Praktiken im Zusammenhang mit der
Verwendung dieses Werkzeugs. Beachten Sie alle bereitgestellten
Sicherheitsinformationen.

Zweck dieser Anleitung

Diese Bedienungsanleitung soll das gesamte Personal mit den sicheren

Betriebs- und Wartungsverfahren für die berTOOLS-Instrumente

OPM510, OPM520, SLS520, SLS525, SLS530, SLS535 und SLS536 von
Tempo Communications vertraut machen.

67

Wichtige Sicherheitshinweise

GEFAHRENSYMBOL

Dieses Symbol wird verwendet, um Sie auf Gefahren oder
unsichere Praktiken aufmerksam zu machen, die zu Verletzungen

oder Sachschäden führen können. Das nachstehend denierte

Signalwort gibt die Schwere der Gefahr an. Die Nachricht nach
dem Signalwort enthält Informationen, zur Verhinderung oder
Vermeidung der Gefahr.

Unmittelbare Gefahren, die, wenn sie nicht vermieden werden, zu
schweren Verletzungen oder zum Tod führen WERDEN.

Gefahren, die, wenn sie nicht vermieden werden, zu schweren oder
tödlichen Verletzungen führen KÖNNEN.

Gefahren oder unsichere Praktiken, die, wenn sie nicht vermieden
werden, EVENTUELL zu Verletzungen oder Sachschäden führen.

Lesen und verstehen Sie dieses Material, bevor
Sie dieses Gerät in Betrieb nehmen oder warten.
Wenn Sie nicht verstehen, wie man dieses
Werkzeug sicher bedient, kann dies zu einem
Unfall mit schweren Verletzungen oder Tod
führen.

Gefahr eines Stromschlags:
Der Kontakt mit Stromkreisen kann zu schweren
Verletzungen oder Tod führen.

68

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Wichtige Sicherheitshinweise

Bei den Instrumenten SLS520, SLS530, SLLS535 und SLS5336 handelt
es sich um Lasergeräte, die den Anforderungen CFR 1040 des CDRH
entsprechen. Obwohl durch direkte Exponierung des bloßen Auges
keine Gefahr für Schäden besteht, sollten Benutzer immer vermeiden,
direkt in den Ausgangsanschluss zu blicken. Die Verwendung von
optischen Betrachtungsinstrumenten wie Mikroskopen, Lupen usw.
sollte stets vermieden werden. Die Verwendung solcher Geräte in der
Nähe aktiver Fasern kann einen intensiven Lichtenergiestrahl auf die
Netzhaut des Auges bündeln, was zu dauerhaften Schäden führen
kann.

Gefahr durch Laser:

• Vermeiden Sie bei der Durchführung von Messungen an
Glasfasersystemen, dass die Augen offenen Fasern, optischen
Anschlüssen, optischen Schnittstellen oder anderen Quellen
ausgesetzt werden, da diese mit aktiven Laser-Sendern verbunden
sein können.

• Schauen Sie nicht in den optischen Anschluss, wenn eine Quelle
eingeschaltet ist.

• Vermeiden Sie es, auf das freie Ende einer Testfaser zu schauen,
d. h. auf das Ende, das nicht mit dem Instrument verbunden ist.
Richten Sie das freie Ende wenn möglich auf eine nicht reflektier­ende Oberfläche.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu
Verletzungen führen.

69

Wichtige Sicherheitshinweise

Gefahr eines Stromschlags:

• Legen Sie Batterien nicht mit umgekehrter Polarität ein.

• Öffnen Sie das Gehäuse des Geräts unter keinen Umständen. Es
enthält keine Teile, die vom Benutzer gewartet werden können.

• Verwenden Sie dieses Gerät nur für den vom Hersteller
vorgesehenen Zweck, wie in dieser Anleitung beschrieben. Jede
andere Verwendung kann den durch das Gerät gebotenen Schutz
beeinträchtigen.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu
Verletzungen führen und das Gerät beschädigen.

Gefahr der Beschädigung des Instruments:

• Setzen Sie das Gerät nicht direktem Sonnenlicht oder der Nähe
von direkten Wärmequellen aus.

• Schützen Sie das Gerät vor starken Stößen oder Erschütterungen.

• Tauchen Sie das Gerät nicht ins Wasser und lagern Sie es nicht in

Bereichen mit hoher Luftfeuchtigkeit.

• Reinigen Sie bei Bedarf das Gehäuse, die Frontplatte und die
Gummiabdeckung mit einem feuchten Tuch. Verwenden Sie keine
Scheuermittel, aggressiven Chemikalien oder Lösungsmittel.

• Setzen Sie die Staubschutzkappe(n) der Schnittstelle wieder auf,
wenn das Gerät nicht in Gebrauch ist.

• Bewahren Sie das Gerät und die Schnittstellenadapter an einem
kühlen, trockenen und sauberen Ort auf.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu
Verletzungen führen und das Gerät beschädigen.

70

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Einführung

Modellbezeichnungen

Die berTOOLS-Instrumente verfügen über verschiedene Arten von

Schnittstellen und müssen mit den kompatiblen Adaptern verwendet
werden.

berTOOLS Einzelinstrumente

OPM510 Optischer InGaAs-Leistungsmesser
OPM520 Optischer InGaAs-Leistungsmesser mit hohem
Leistungsmessbereich
SLS520 1310/1550 nm Laserquelle mit SC-Anschluss
SLS525 850/1300 nm LED-Quelle mit SC-Anschluss
SLS530 1310/1490/1550 nm Laserquelle mit SC-Anschluss
SLS535 1310/1550/1625 nm Laserquelle mit SC-Anschluss
SLS536 1310/1550/1650 nm Laserquelle mit SC-Anschluss

berTOOLS Instrumenten-Kits

SM DUAL KIT OPM510 & SLS520
SM DUAL KIT HP OPM520 & SLS520
MM DUAL KIT OPM510 & SLS525
SM T PON KIT OPM510 & SLS530
SM T 1625 KIT OPM510 & SLS535
SM T 1650 KIT OPM510 & SLS536
SM T PON KIT HP OPM520 & SLS530
SM T 1625 KIT HP OPM520 & SLS535
SM T 1650 KIT HP OPM520 & SLS536
SMMMKIT-T OPM510, SLS520 & SLS525
SMMMKIT-M OPM520, SLS520 & SLS525

Tempo Communications OPM-Adapter

SC-OPM   SC-Adapter
LC-OPM   LC-Adapter
FC-OPM   FC-Adapter
ST-OPM   ST-Adapter

SCAPC-OPM SC/APC-Adapter

71

Tempo Communications SLS-Adapter

Do not discard this product or throw away!
For recycling information, go to www.TempoCom.com.

SC-Source   SC-/UPC-Adapter
LC-Source   LC-/UPC-Adapter
FC-Source   FC-/UPC-Adapter
ST-Source   ST-/UPC-Adapter

Tempo Communications Zubehör

CC-1  Tragetasche, Einzelinstrument
PS-100  Externes Netzteil
CC-2-3  Tragetasche, Doppel- und Dreifachinstrument

Auspacken und Überprüfung

Alle berTOOLS-Instrumente wurden vor dem Versand sorgfältig

geprüft. Bei Erhalt sollte der Versandkarton die nachfolgend aufgefüh­rten Artikel enthalten:

• 1 berTOOLS-Instrument

• 1 weiche Tragetasche

• 1 Kurzleitfaden

Bitte erfassen und überprüfen Sie jeden Artikel, während Sie das
Instrument auspacken und für den Gebrauch vorbereiten.

Wenn das erhaltene Instrument beschädigt ist, wenden Sie sich bitte an
Tempo Communications.

Bewahren Sie den Versandkarton für den Fall auf, dass aus irgendei­nem Grund ein erneuter Versand erforderlich ist.

Bitte entsorgen Sie dieses Produkt nicht und werfen Sie es nicht
weg!

Informationen zum Recycling nden Sie unter

www.TempoCom.com.

Alle technischen Merkmale können sich im Zuge von
Entwicklungsverbesserungen ändern. Tempo Communications Inc. haftet nicht
für Schäden, die durch fehlerhafte Anwendung oder Missbrauch seiner Produkte
entstehen.

berTOOLS ist ein Warenzeichen von Tempo Communications Inc.

72

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Technische Merkmale

OPM

MODELL OPM510 OPM520

Kal. Wellenlänge 850, 1300, 1310, 1490, 1550,1625nm

Messbereich -65 to +10dBm -50 to +27dBm

Detektortyp InGaAs

Genauigkeit

Linearität

Auösung 0.01dB

Funktionen

Anschlusstyp SC (austauschbar durch LC, FC und ST)

Fasertyp Singlemode & Multimode

Batterielebensdauer > 100 Stunden

Stromversorgung

Betriebstemperatur -10°C ~ 50°C

Lagertemperatur -20°C ~ 70°C

Relative Luftfeuchtigkeit 0 bis 95 % (nicht kondensierend)

Gewicht 300 g (0,68 lbs)

Abmessungen (H × B × T) 155 × 88 × 33 mm (6,1 × 3,5 × 1,3 Zoll)

IP-Schutzart IP54

Schwingung 5Hz to 150Hz, Amplitude = 0.15mm

Dämpfung

Einhaltung von Richtlinien CE, FCC

+/-0.5dB (+10 to -3dBm)
+/-0.1dB (-3 to -50dBm)

+/-0.5dB (-50 to -65dBm)

MOD-TON-ERKENNUNG 270 Hz, 1 kHz, 2 kHz

9 V Alkaline oder 1000 mAh Lithiumbatterie/9 V AC-

Spitzenbeschleunigung 25 g bei einer Pulsdauer von

±0.25 dB

(±0.5dB@850nm)

+/-0.5dB +27 to -3dBm

+/-0.1dB -3 to -50dBm

µW/dBm/dB(REF)/

adapter

6 ms

(1) Die Untergrenze der 850-nm-Messung liegt für OPM510 bei -60 dBm.
Technische Merkmale können ohne Vorankündigung geändert werden.

73

Model

SLS520

SLS525

SLS530

Wavelength (±20nm)

1310/1550

850/1300 1310/1550/1625

1310/1550/1650

1310/1490/1550

Range of Use

Singlemode

Multimode

Singlemode

Emitter Type FP LED

FP

Spectral Width

≤ 5 nm

+/-40 nm

≤ 5 nm

SLS535

SLS536

Technische Merkmale

SLS

MODELL SLS520 SLS525 SLS530 SLS535 SLS536

Wellenlänge 1310/1550nm 850/1300nm

0dBm/

-1dBm

±0.05

Multimode

(62.5/125)

≤ 71nm

(850nm),

≤ 160nm

(1300nm)

-20dBm/

-21dBm

±0.05

dB/15min;

±0.15dB/8hr

Einsatzbereich Singlemode

Emittertyp FP LED FP

Spektrale Breite ≤ 5 nm

Ausgangsleistung

Typisch/
Minimal

Stabilität der Ausgang-

sleistung

Modulationsfrequenz 270Hz, 1kHz, 2kHz

Anzeige LCD

Batterielebensdauer 60 Stunden

Anschlusstyp SC/PC (austauschbar durch LC, ST, SC)

Stromversorgung 9 V Alkaline oder 1000 mAh Lithiumbatterie/9 V AC-Adapter

Betriebstemperatur -10 to +50°C

Lagertemperatur -20 to +70°C

Relative Luftfeuchtigkeit 0 bis 95 % (nicht kondensierend)

Gewicht 300 g (0,71 lbs)

Abmessungen (H × B × T) 155 × 88 × 33 mm (6,1 × 3,5 × 1,3 Zoll)

IP-Schutzart IP54

Schwingung 5Hz to 150Hz, Amplitude = 0.15mm

Dämpfung Spitzenbeschleunigung 25 g bei einer Pulsdauer von 6 ms

Einhaltung von

Richtlinien

dB/15min;

±0.10dB/8hr

1310/
1490/

1550nm

CE, FCC, 21 CFR 1040.10 (laser)

1310/

1550/

1625nm

Singlemode

≤ 5 nm

0dBm/-1dBm

±0.05 dB/15min;

±0.10dB/8hr

1310/
1550/

1650nm

Technische Merkmale können ohne Vorankündigung geändert werden.

74

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Allgemeine Informationen

Dieser Abschnitt enthält allgemeine Anweisungen zur Verwendung der

berTOOLS-Instrumente.

Wenn es die Umstände erfordern, dass die Instrumente hausintern
gewartet und instand gehalten werden müssen, wenden Sie sich bitte
an Tempo Communications, um technische Unterstützung zu erhalten.

Batterie

Die Instrumente OPM510, OPM520, SLS520, SLS525, SLS530,
SLS535 und SLS536 werden von einer 9V-Alkalibatterie oder einer
9V-Lithiumbatterie gespeist.

Das optionale externe Netzteil kann zur Stromversorgung des OPM
und SLS anstelle einer Alkalibatterie verwendet werden. Das externe
Netzteil wird nicht zum Aufladen eines wiederaufladbaren Akkus
verwendet, der im OPM oder SLS installiert werden kann.

Versuchen Sie nicht, Alkalibatterien mit dem externen Netzteil
aufzuladen.

Wenn die Batterieleistung schwach ist, wird die Anzeige für niedrige
Batterieleistung auf dem LCD angezeigt.

Automatische Abschaltung

Das Instrument schaltet sich automatisch ab, wenn etwa fünf Minuten
lang keine Taste betätigt wird.

Um die automatische Abschaltung zu deaktivieren, halten Sie beim
Einschalten die Taste [Ein/Aus] gedrückt, bis „AUTO OFF“ auf der
LCD-Anzeige erscheint. Um die automatische Abschaltung wieder zu
aktivieren, halten Sie die Taste [Ein/Aus] gedrückt, bis „AUTO OFF“ nicht
mehr angezeigt wird.

75

Einsetzen oder Austauschen der Batterie

Gehen Sie folgendermaßen vor, um die Batterien auszutauschen:

1. Schalten Sie das Instrument aus.

2. Entfernen Sie die Batterieabdeckung, indem Sie sie nach unten
schieben.

3. Schließe Sie eine neue Batterie an die Kabel an und achten Sie
dabei auf die richtige Polarität.

Verbindungsschnittstelle

Alle berTOOLS OPM- und SLS-Einheiten nutzen einen aufschraubbaren
Adapter für die SC-, LC-, FC- und ST-Kongurationen. Die OPM- und

SLS-Instrumentenschotten sind insofern einzigartig, als sich die OPM­Adapter von den SLS-Adaptern unterscheiden. Versuchen Sie nicht,
einen OPM-Adapter auf einem SLS zu verwenden oder umgekehrt.

Informationen zu den Teilenummern der Adapter nden Sie im

Abschnitt Zubehör dieser Bedienungsanleitung.

76

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Reinigen der OPM- und SLS-Schnittstellen

Stellen Sie sicher, dass das Instrument ausgeschaltet ist. Blicken Sie
nicht in den Ausgang eines SLS-Anschlusses. Schrauben Sie den OPM­Adapter ab und reinigen Sie das freigelegte OPM-Detektorfenster mit
einem sauberen fusselfreien Tuch. Verwenden Sie zum Reinigen des
SLS-Schotts immer einen neuen 2,5-mm-Reinigungstupfer.

OPM-Operationen

Anleitung für externen Anschluss

1. Glasfasereingang
OPM510 und OPM520 sind mit

2. Ext. AC-Stromversorgungsanschluss

SC-Glasfaseranschluss erhältlich (austauschbar
durch LC-/ST-/FC-Anschluss).

OPM510 und OPM520 können mit einem
externen 9V-DC-Netzteil mit 250 mA betrieben
werden.

Funktionen der Tastatur

: Drücken Sie die Einschalttaste, um das OPM ein- oder auszus­chalten. Die Standardeinstellung schaltet das OPM nach fünf Minuten
Inaktivität aus. Halten Sie die Einschalttaste zwei Sekunden lang
gedrückt, um das OPM in einen dauerhaften Ein-Modus zu versetzen.
Wenn Sie die Einschalttaste erneut zwei Sekunden lang gedrückt
halten, kehrt das Instrument in den automatischen Ausschaltmodus
zurück.

dB/dBm: Drücken Sie diese Taste, um zwischen dB und dBm
umzuschalten.

Zero: Drücken Sie die Zero-Taste, um das OPM auf Null zu stellen,
wobei der Eingangsanschluss vor Umgebungslicht geschützt ist.
Nach erfolgreicher Nullstellung wird die Meldung „SUCC“ angezeigt.
Wenn die Meldung „ERR“ angezeigt wird, überprüfen Sie, ob der
Eingangsanschluss tatsächlich richtig abgedeckt war, und wiederho­len Sie die Nullstellung. Durch die Nullstellung des OPM werden die
Auswirkungen des Dunkelstroms der Detektordiode beseitigt.

REF: Drücken Sie die REF-Taste, um eine 0dB-Referenz einzustellen.  
   : Drücken Sie diese Taste, um die gewünschte Wellenlänge auszu-

wählen. Die aktuelle Wellenlänge wird auf der LCD-Anzeige angezeigt.

77

SLS-Operationen

①① Fiber Optic Input

OPM510 & OPM520 is available with SC fiber optic connector

(Interchangeable LC/ST/FC).

②② Ext. AC Power Jack

OPM510 & OPM520 can be operated with an External Power Adapter 9V

DC@250mA.

Anleitung für externen Anschluss

1. Glasfaserausgang

2. Ext. AC-Stromversorgungsanschluss

SLS wird mit SC/PC-Glasfaseranschluss (mit austaus­chbarem LC-/FC-/ST-Anschluss) geliefert. Es handelt
sich um einen flachen polierten Stecker. Schließen Sie
keine winkelpolierten Steckverbinder an das Schott an.

SLS kann mit einem externen 9V-DC-Netzteil mit 250
mA betrieben werden.

Funktionen der Tastatur

: Schalten Sie das Instrument damit ein oder aus. In der Standardeinstellung
schont das SLS die Batterie, indem es sich automatisch ausschaltet, wenn etwa
fünf Minuten lang keine Taste gedrückt wurde.

μW/Bm: Drücken Sie diese Taste, um den Anzeigemodus von absoluter Leistung

(dBm) auf Mikrowatt (μW) umzuschalten. Die aktuelle optische Leistung wird auf

der LCD-Anzeige angezeigt.
CW/Mod: Drücken Sie diese Taste, um den Ausgang des SLS von CW auf die

gewünschte Modulationsfrequenz umzuschalten .
   : Drücken Sie diese Taste, um die gewünschte Wellenlänge auszuwählen. Die

aktuelle Wellenlänge wird auf der LCD-Anzeige angezeigt.

78

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Anwendungen

Die folgenden Anwendungen für die berTOOLS-Instrumente werden in

dieser Anleitung beschrieben:

 • Messungen der Einfügedämpfung durch Stecker-/Kabel

 • Messungen von Verbindungsdämpfungen

Ein-Test-Jumper-Methode: Steckerdämpfung

1. Schließen Sie eine geeignete Lichtquelle mit einem entsprechenden
Referenzkabel mit einer Länge von etwa zwei bis drei Metern (sechs
bis zehn Fuß) an den optischen Leistungsmesser an.

2. Stellen Sie sicher, dass sich die Lichtquelle im Dauerstrich-

Ausgabemodus (Continuous Wave; CW) bendet. Stellen Sie den

optischen Leistungsmesser auf die entsprechende Wellenlänge (mit

der Taste [λ]) und auf dBm-Einheiten (mit der Taste [dB/dBm]) ein.

3. Um den Referenzpegel zu speichern, drücken Sie die Taste [dB/dBm]
am optischen Leistungsmesser, bis auf der Anzeige 0.00 dB
erscheint. Siehe unten.

Source

Drücken Sie
die Taste [dB/
dBm] um die
0-db-Referenz
einzustellen Taste

Press the

[dB/dBm] um die

[dB/dBm]

0-db-Referenz

key to set the

einzustellen

0 dB reference

Leistungsmesser Quelle

Power meter

79

Ein-Test-Jumper-Methode: Steckerdämpfung

(Fortsetzung)

4. Trennen Sie das Referenzkabel vom optischen Leistungsmesser
und stecken Sie das zu prüfende Kabel unter Verwendung eines
geeigneten Verbindungsadapters ein. Der optische Leistungsmesser
zeigt die Stecker /Kabeldämpfung in dB an.

Kabel/Stecker, das/der

Cable/connector

geprüft wird

under test

Leistungsmesser Quelle

Source

80

Power meter

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Zwei-Test-Jumper-Methode: Verbindungsdämpfung

Test jumper 1

P1

A

Quelle

Source Power meter

Test jumper 2

Leistungsmesser

Kabelleitung

Cable

plant

P2

Source Power meter

Leistungsmesser Quelle

B

81

Zwei-Test-Jumper-Methode: Verbindungsdämpfung

(Fortsetzung)

1. Wenn an jedem Ende ein vollständiger Testsatz (Lichtquelle
und optischer Leistungsmesser) verfügbar ist, ist es ratsam, die
Ausgangsleistung der Quellen und den Zustand der Test-Jumper zu
prüfen, bevor Sie mit der Messung der Verbindung beginnen.

Verbinden Sie jede Quelle und jeden optischen Leistungsmesser
mit einem Test-Jumper, wie oben gezeigt. Die Quellen sollten
auf den Dauerstrich-Ausgabemodus (CW) eingestellt sein. Die
Leistungsmesser sollten auf die richtige Wellenlänge und auf dBm­Messeinheiten eingestellt sein. Achten Sie auf die P1- und P2-dBm­Messwerte. Zum Beispiel sollte eine SLS520-1310-NM-Laserquelle
ungefähr -1 dBm auf dem optischen Leistungsmesser anzeigen.

Kabelleitung

Cable

plant

A B

DÄMPFUNG IN VORWÄRTS-RICHTUNG (dB) = P1 - P3

FORWARD LOSS (dB) = P1 – P3

Test
jumper 1

Source Power meter

82

Test

jumper 2

Leistungsmesser Quelle

P3

OPM510 • OPM520 • SLS520 • SLS525 • SLS530 • SLS535 • SLS536

Source

P4

Power meter

Test
jumper 1

Test

jumper 2

A B

Cable

plant

REVERSE LOSS (dB) = P2 – P4

Zwei-Test-Jumper-Methode: Verbindungsdämpfung

(Fortsetzung)

2. Schließen Sie eine Lichtquelle und einen optischen Leistungsmesser
mit den Test-Jumpern an die entsprechenden Patch-Panel­Anschlüsse, wie links zu sehen, an.

3. Verwenden Sie die oben gezeigte Formel, um den dBm-Messwert
auf dem optischen Leistungsmesser (P3) und den nominalen
Ausgangswert der Quelle zu ermitteln, der der verwendeten
Lichtquelle entspricht.
Hinweis: Stellen Sie sicher, dass der optische Leistungsmesser die
Wellenlänge der verwendeten Lichtquelle unterstützt.

Kabelleitung

DÄMPFUNG IN RÜCKWÄRTS-

RICHTUNG (dB) = P2 - P4

4. Es ist ratsam, die Dämpfung in beiden Richtungen zu messen.

Tauschen Sie die Anschlüsse von Quelle und optischem
Leistungsmesser wie oben gezeigt aus. Berechnen Sie die
Dämpfung in Rückwärtsrichtung mit der oben gezeigten Formel.

5. MeldenSie sowohl die Werte für die Dämpfung in Vorwärts- als

auch in Rückwärtsrichtung.

Leistungsmesser Quelle

83

Beschränkte Garantie

Tempo Communications Inc. garantiert dem ursprünglichen Käufer dieser
Waren drei Jahre lang, dass diese Produkte frei von Verarbeitungs- und
Materialfehlern sind, mit Ausnahme von normalem Verschleiß und
Missbrauch.

Für alle Reparaturen an Prünstrumenten müssen Sie zunächst eine

Rückgabeberechtigungsnummer anfordern, indem Sie sich an unseren
Kundendienst wenden:

gebührenfrei in den USA und Kanada 800-642-2155
Telefon [phone].
Fax [phone].
Diese Nummer muss deutlich auf dem Versandetikett angegeben sein.

Schiffseinheiten-Fracht im Voraus bezahlt an: Tempo Repair Center, 1390
Aspen Way, Vista, CA 92081 USA.

Markieren Sie alle Pakete: Achtung: TEST INSTRUMENT REPAIR.
Für Artikel, die nicht unter die Garantie fallen (wie solche, die fallengelas-

sen, unsachgemäß verwendet usw. wurden), ist ein Kostenvoranschlag für
die Reparatur auf Anfrage erhältlich.

Hinweis: Bitte überprüfen Sie vor der Rücksendung eines Prünstruments,

dass die Batterien vollständig aufgeladen sind.

Tempo Communications

1390 Aspen Way • Vista, CA 92081 • USA

800-642-2155

Tempo Europe Ltd. • Brecon House • William Brown Close

Cwmbran • NP44 3AB • UK • Tel: [phone]

www.TempoCom.com
