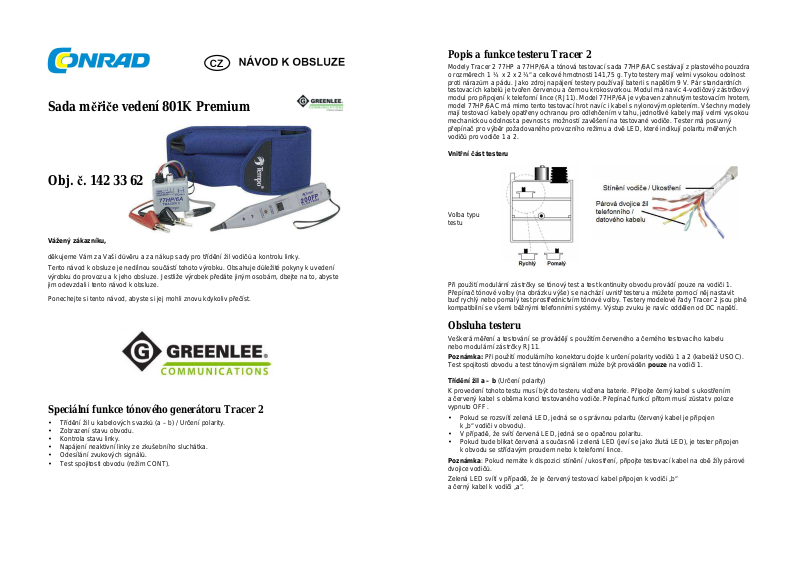

Sada měřiče vedení 801K Premium
Obj. č. 142 33 62
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup sady pro třídění žil vodičů a kontrolu linky. Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení
výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.
Speciální funkce tónového generátoru Tracer 2
Třídění žil u kabelových svazků (a – b) / Určení polarity.
Zobrazení stavu obvodu.
Kontrola stavu linky.
Napájení neaktivní linky ze zkušebního sluchátka.
Odesílání zvukových signálů.
Test spojitosti obvodu (režim CONT).
Popis a funkce testeru Tracer 2
Modely Tracer 2 77HP a 77HP/6A a tónová testovací sada 77HP/6AC sestávají z plastového pouzdra o rozměrech 1 ¼ x 2 x 2 ¼“ a celkové hmotnosti 141,75 g. Tyto testery mají velmi vysokou odolnost proti nárazům a pádu. Jako zdroj napájení testery používají baterii s napětím 9 V. Pár standardních testovacích kabelů je tvořen červenou a černou krokosvorkou. Modul má navíc 4-vodičový zástrčkový modul pro připojení k telefonní lince (RJ11). Model 77HP/6A je vybaven zahnutým testovacím hrotem, model 77HP/6AC má mimo tento testovací hrot navíc i kabel s nylonovým opletením. Všechny modely mají testovací kabely opatřeny ochranou pro odlehčením v tahu, jednotlivé kabely mají velmi vysokou mechanickou odolnost a pevnost s možností zavěšení na testované vodiče. Tester má posuvný přepínač pro výběr požadovaného provozního režimu a dvě LED, které indikují polaritu měřených vodičů pro vodiče 1 a 2.
Vnitřčást testeru
Volba typu testu
Při použití modulární zástrčky se tónový test a test kontinuity obvodu provádí pouze na vodiči 1. Přepínač tónové volby (na obrázku výše) se nachází uvnitř testeru a můžete pomocí něj nastavit buď rychlý nebo pomalý test prostřednictvím tónové volby. Testery modelové řady Tracer 2 jsou plně kompatibilní se všemi běžnými telefonními systémy. Výstup zvuku je navíc oddělen od DC napětí.
Obsluha testeru
Veškerá měření a testování se provádějí s použitím červeného a černého testovacího kabelu nebo modulární zástrčky RJ11.
Poznámka: Při použití modulárního konektoru dojde k určení polarity vodičů 1 a 2 (kabeláž USOC). Test spojitosti obvodu a test tónovým signálem může být prováděn pouze na vodiči 1.
Třídění žil a – b (Určení polarity) K provedení tohoto testu musí být do testeru vložena baterie. Připojte černý kabel s ukostřením
a červený kabel s oběma konci testovaného vodiče. Přepínač funkcí přitom musí zůstat v poloze vypnuto OFF.
Pokud se rozsvítí zelená LED, jedná se o správnou polaritu (červený kabel je připojen k „b“ vodiči v obvodu).
V případě, že svítí červená LED, jedná se o opačnou polaritu.
Pokud bude blikat červená a současně i zelená LED (jeví se jako žlutá LED), je tester připojen
k obvodu se střídavým proudem nebo k telefonní lince.
Poznámka: Pokud nemáte k dispozici stínění / ukostření, připojte testovací kabel na obě žíly párové dvojice vodičů.
Zelená LED svítí v případě, že je červený testovací kabel připojen k vodiči „b“ a černý kabel k vodiči „a“.
Zobrazení stavu obvodu
Pro tento druh testu musí být do testeru vložena baterie. Připojte červený testovací kabel k vodiči „b“ a černý kabel s vodičem „a“. Přepínač funkcí přitom musí zůstat poloze vypnuto OFF.
Pokud bude svítit světle zelená LED, linka je volná a správně polarizovaná.
V případě, že se rozsvítí světle červená LED, linka je volná avšak s opačnou polaritou.
Svítí-li tmavě zelená LED, linka je obsazena (zdvižené sluchátko) nebo má poruchu
(vodiče však mají správnou polaritu).
Pokud bude svítit tmavě červená LED, linka je obsazena (zdvižené sluchátko) nebo má poruchu (vodiče přitom mají opačnou polaritu).
V případě, že bude blikat světle zelená a světle červená LED, jedná se o telefonní linku.
Kontrola stavu linky
Při tomto druhu testu musí být tester Tracer 2 zůstat vypnutý (poloha OFF). Vyberte kabel, který hodláte testovat. Připojte červený testovací kabel k vodiči „b“ a černý kabel k vodiči „a“. V té chvíli bude blikat zelený a červený LED indikátor. Pro potvrzení této identifikace a ověření telefonní linky přepněte tester do režimu CONT. Tím dojde k ukončení hovoru na této lince.
Napájení neaktivní linky ze sluchátka
Připojte testovací kabely do série s testovacím sluchátkem a neaktivním párem vodičů linky (schéma na obrázku níže). Přepněte posuvný přepínač do polohy CONT. Tím dojde k napájení neaktivních vodičů prostřednictvím testovacího sluchátka. Pro zesílení zdroje napájení můžete do série připojit i další testery modelové řady Tracer 2.
Odesílání tónových signálů
Na testeru Tracer 2 přepněte posuvný přepínač do polohy TONE a připojte modulární zástrčku, popřípadě červený a černý kabel k testovaným vodičům / telefonní lince. Prostřednictvím integrovaného přepínače můžete přepínat mezi generátorem rychlé nebo pomalé tónů volby. Dostatečně otestujte použití různých metod signalizace, kterými naleznete nejvhodnější postup pro vaší konkrétní aplikaci. K dispozici jsou následující možnosti zapojení:
Připojení modulární zástrčky do 6-pólové zásuvky pro připojení signálu do dvou středových vodičů (pouze kabeláž USOC pár 1).
Připojení červeného a černého testovacího kabelu k vodiči „a“ a vodiči „b“ páru kroucených vodičů. Testovací kabely (kategorie 5) připojte ke dvěma rozdílným párům. Například: červenou zkušební svorku na vodič „a“ prvního páru a černý zkušební kabel na vodič „a“ druhého páru.
Připojte svorku červeného testovacího kabelu k testovanému vodiči a svorku černého testovacího kabelu k ukostření.
Připojte svorku červeného testovacího kabelu ke kabelovému stínění a černou svorku s ukostřením stínění kabelu / koaxiálního kabelu.
Připojte svorku červeného testovacího kabelu ke stínění a černou svorku k vnitřnímu vodiči koaxiálního kabelu.
Otestujte jednotlivé žíly v kabelu pomocí indukčního zesilovače Progressive Electronics 200.
Příjem testovacího signálu je na zkoušeném vodiči vždy nejsilnější. Zkratováním kabelů, které vedou tónový signál, došlo k identifikaci kabelového páru. V případě, že máte k dispozici přístup k neizolovaným vodičům, můžete pomocí ručního přijímače vyhledávat zvuk.
Upozornění! Tester nikdy nepřipojujte k obvodu s napětím vyšším, než 52 V DC v případě, že je posuvný přepínač v poloze TONE nebo OFF. Střídavé napětí během telefonického hovoru nemá vliv na funkci přístroje.
Test kontinuity obvodu - režim CONT (Continuity)
Připojte svorky testovacích kabelu k testovanému páru vodičů. Přesuňte posuvný přepínač do polohy CONT a sledujte indikaci LED vodiče 1. V případě, že se rozsvítí světle zelená LED, je obvod průchodný. Pokud se LED indikace nerozsvítí, znamená to, že je do obvodu připojena zátěž (odpor) o hodnotě nad 10 k.
Upozornění! Při testování vodičů v režimu CONT nesmí být v obvodu přítomné střídavé nebo stejnosměrné napětí!
Údržba testeru Tracer 2 spočívá pouze v občasné výměně zdroje napájení (baterie 9 V). Před otevřením přihrádky baterie nejprve uvolněte šroubek a teprve poté odejměte její kryt. Po vložení baterie a opětovném uzavírání krytu dbejte na to, aby nedošlo ke stržení závitu u šroubku nebo úchytu přihrádky. Šroubek proto nikdy nedotahujte s použitím extrémního úsilí.

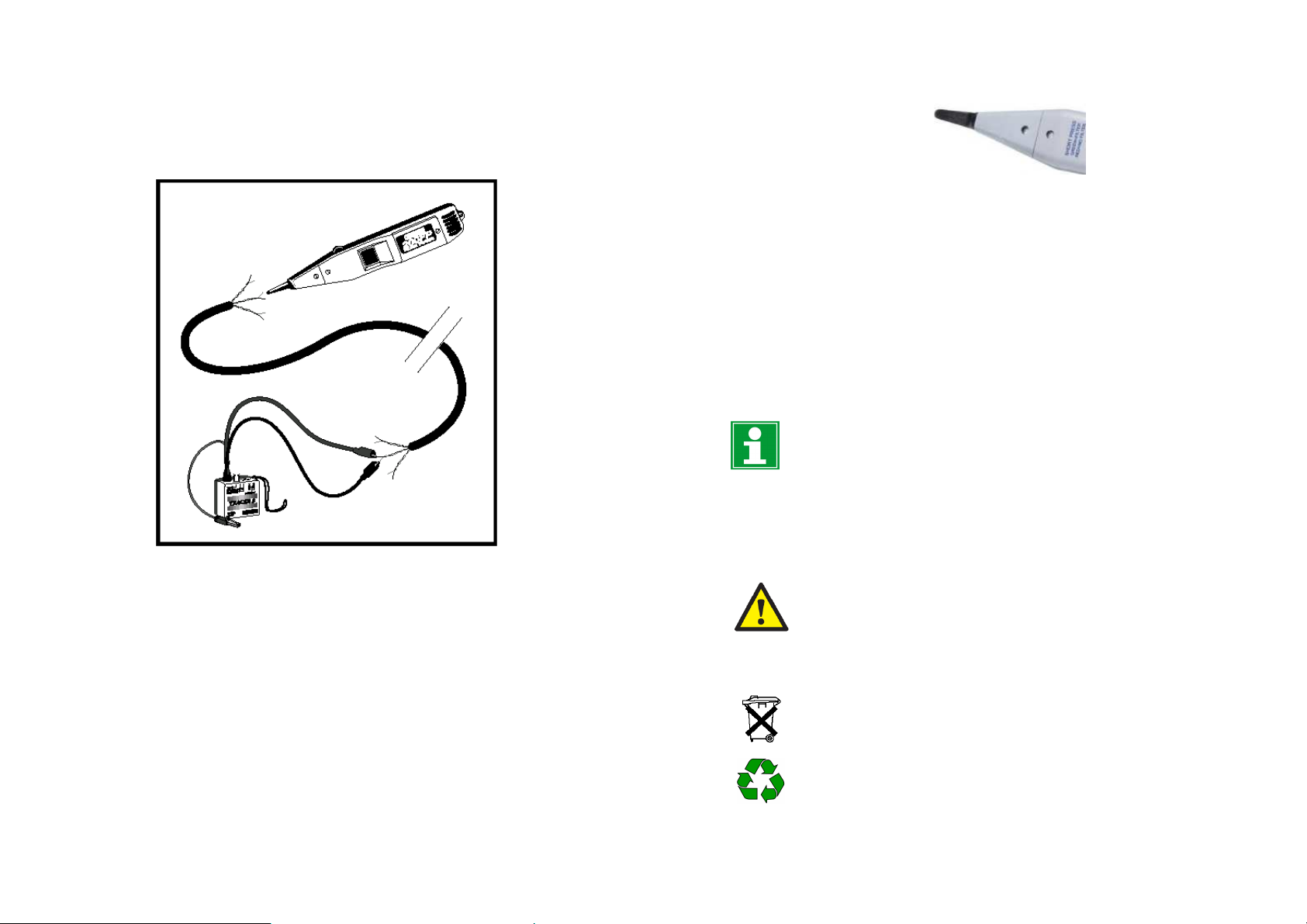

Indukční zesilovač s filtračním senzorem
Model 200FP (s ovládáním hlasitosti)
Indukční zesilovač je navržen tak, aby vyhledával a třídil vodiče a jednotlivé kabely, aniž by přitom bylo nutné odstraňovat základní izolaci vodiče. Model 200FP je speciálně konstruován proto, aby odfiltroval veškerý nežádoucí signál a eliminoval šum z elektrické sítě. Tester je vyroben z vysoce odolného plastu (ABS) a při délce 24 cm váží pouhých 140 g. Napájení zesilovače zajišťuje baterie 9 V DC s provozní životností přibližně 100 hodin. K tomuto modulu si můžete navíc přiobjednat přepravní pouzdro z kůže.
