Instrukcja obsługi
Akustyczne zestawy testowe MODEL 77HP - 77HP/6A - 77HP/6AC -150 - 150P
Ostrzeżenie
Zapoznaj się z niniejszymi informacjami przed przystąpieniem do pracy lub serwisowania sprzętu.
Nieznajomość bezpiecznej obsługi sprzętu może powodować wypadki i poważne obrażenia ciała lub
śmierć.
Symbol alarmu bezpieczeństwa
Symbol ten ma za zadanie zwrócić uwagę na zagrożenia lub nieprawidłowe zachowania mogące
spowodować uszkodzenia lub obrażenia ciała. Określone poniżej słowo sygnał oznacza stopień
zagrożenia. Komunikat po słowie – sygnale przekazuje informacje dotyczące zapobiegania lub
unikania zagrożenia.
Niebezpieczeństwo
Bezpośrednie zagrożenia, które, jeśli nie da się ich uniknąć, będą skutkować poważnym obrażeniem
ciała lub śmiercią.
Ostrzeżenie
Zagrożenia, które, jeśli nie da się ich uniknąć, mogą skutkować poważnym obrażeniem ciała lub
śmiercią.
Uwaga
Zagrożenia, które, jeśli nie da się ich uniknąć, mogą skutkować obrażeniem ciała.
Ostrzeżenie
Ryzyko porażenia prądem
Nie narażaj urządzenia na działanie deszczu lub wilgoci.
Kontakt z obwodem pod napięciem może skutkować poważnym obrażeniem ciała lub śmiercią.
Używaj urządzenia wyłącznie z jego fabrycznym przeznaczeniem do użycia jak opisano w niniejszej
instrukcji. Jakiekolwiek inne użycie może naruszyć bezpieczeństwo urządzenia.
Strona 2 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Używaj przewodów testowych lub akcesoriów zgodnych z zastosowaniem. Przestrzegaj napięcia
znamionowego przewodów testowych lub akcesoriów.
Sprawdź przewody testowe lub akcesoria przed użyciem. Elementy te musza być czyste i suche a
izolacja musi być w dobrym stanie.
Przed otworzeniem korpusu odłącz przewody testowe od obwodu i wyłącz urządzenie. Brak
przestrzegania tych środków bezpieczeństwa może skutkować poważnym obrażeniem ciała bądź
śmiercią.
Uwaga
Nie podejmuj prób naprawy urządzenia. Nie zawiera ono żadnych części wymagających
serwisowania.
Nie narażaj urządzenia na działanie skrajnych temperatur lub dużej wilgotności. Patrz specyfikacje.
Brak przestrzegania tych środków bezpieczeństwa może skutkować uszkodzeniem sprzętu.

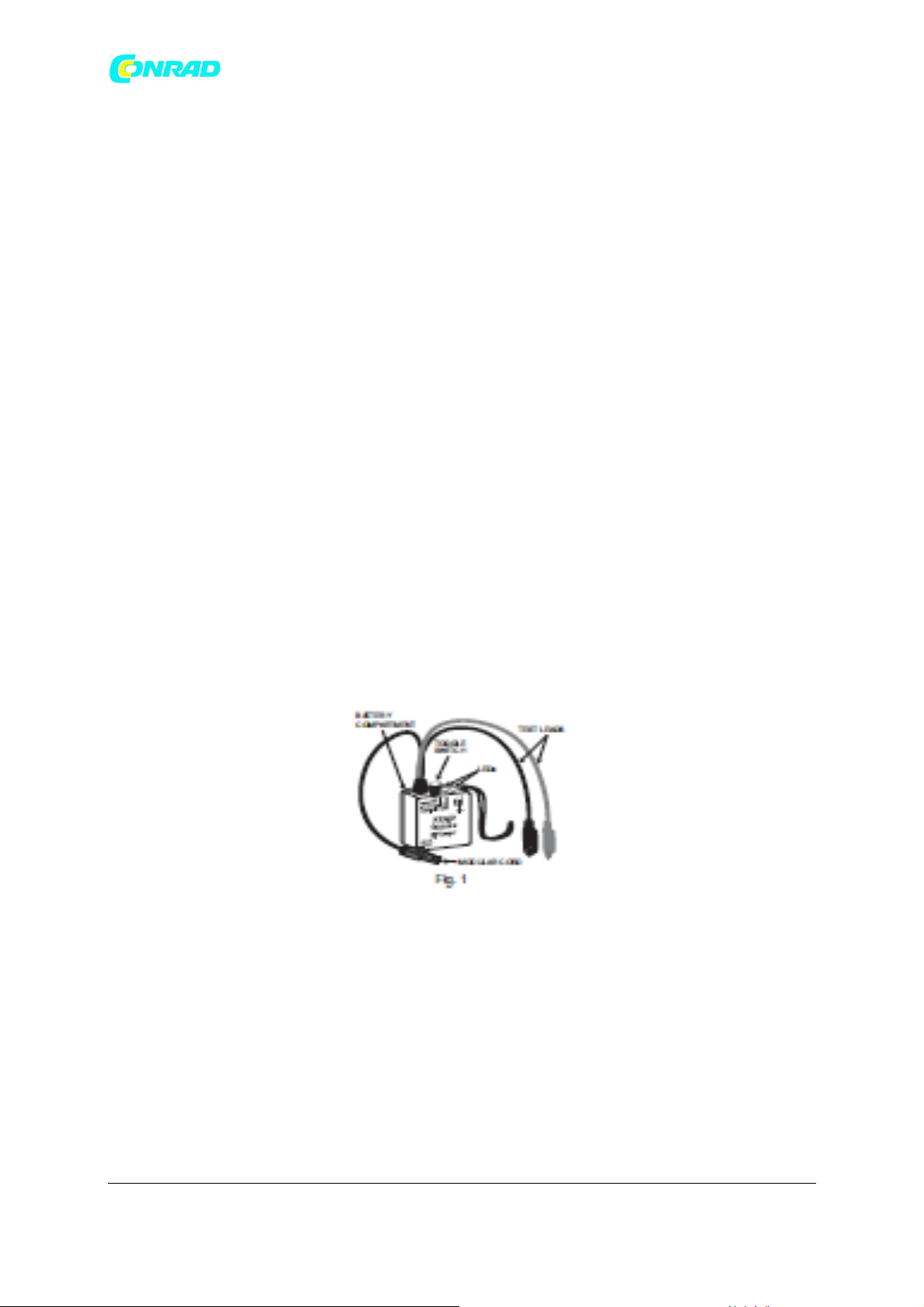

Opis
Modele akustycznych zestawów testowych 77HP, 77HP/6A, 77HP/6AC, 150, i 150P wbudowane są
w wytrzymały korpus z tworzywa sztucznego i zasilane z jednej baterii 9V. Standardowe przewody
testowe zawierają czerwone i czarne, izolowane gumą zaciski testowe oraz 4 żyłowy , niezginalny
przewód modułowy i wtyczkę (Model 77HP/6A i 150P posiadają zaciski kątowe, model 77HP/6AC
posiada zaciski kątowe oraz plecione przewody nylonowe). Oprócz zabezpieczenia końcówki kabla
wszystkie modele posiadają trwałe mocowanie do noszenia lub powieszenia testera. Trójpozycyjny
przełącznik steruje trybami pracy a dwukolorowe (2) diody LED wyświetlają biegunowość przewodu
dla linii 1 i 2. Funkcje testu dźwięku i ciągłości mają zastosowanie wyłącznie dla linii 1 przy
wykorzystaniu wtyczki modułowej.

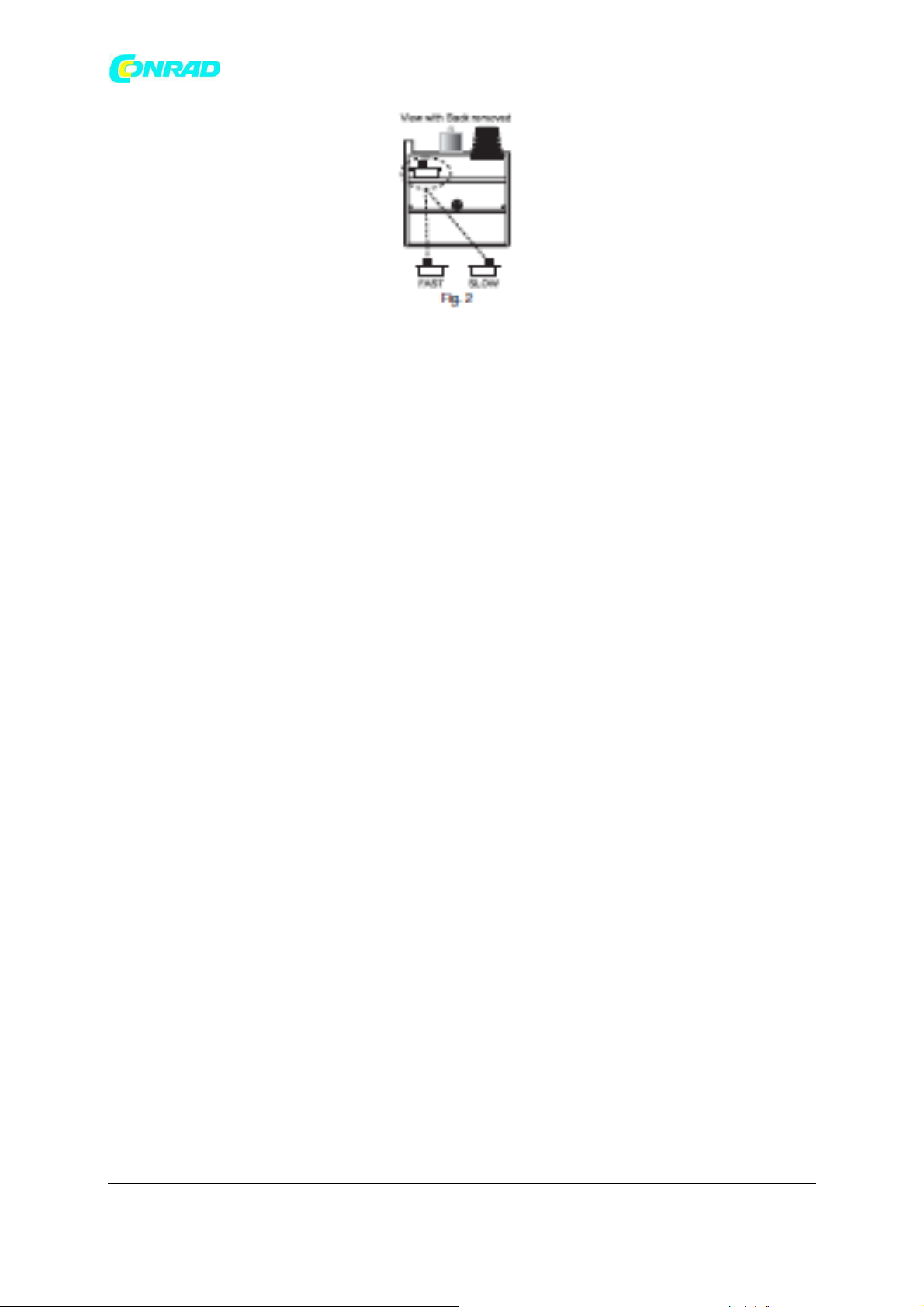

Przełącznik dźwięku (rys. 2) znajdujący się we wnętrzu każdego urządzenia, może być użyty do
wyboru szybkiego lub wolnego wyjścia dźwięku werbli. Zestawy testowe są kompatybilne ze
wszystkimi popularnie używanymi systemami centralki a wyjście dźwięku jest izolowane od napięć
prądu stałego.
Ostrzeżenie
Przed otworzeniem korpusu odłącz przewody testowe od obwodu i wyłącz urządzenie. Brak
przestrzegania tych środków bezpieczeństwa może skutkować poważnym obrażeniem ciała bądź
śmiercią.
Działanie
Strona 3 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Wszystkie poniższe testy można przeprowadzić przy użyciu czerwonego i czarnego przewodu
testowego (jak opisano) lub wtyczki modułowej.
Uwaga: dla testu z wtyczką modułową funkcja testu biegunowości ma zastosowanie dla linii 1 i 2
USOC.
Funkcje ciągłości i dźwięku mają zastosowanie wyłącznie dla linii 1.
Identyfikacja końcówki i dzwonienia (test biegunowości)
Bateria centralki musi być zainstalowana w celu wykonania tego testu.
W pozycji OFF, podłącz czarny przewód testowy do uziemienia a czerwony przewód testowy do obu
stron testowanej linii.
Zielona dioda sygnalizuje prawidłową biegunowość. (czerwony przewód testowy jest podłączony do
dzwoniącej strony obwodu).
Czerwona dioda sygnalizuje odwróconą biegunowość.
Czerwona i zielona migająca dioda LED (widoczna jako żółta) sygnalizuje obecność prądu zmiennego
lub linii dzwoniącej.
Uwaga: jeśli niezależne uziemienie nie jest dostępne, podłącz przewody testowe krzyżowo. Dioda
zaświeci się na zielono kiedy czerwony przewód testowy zostanie podłączony do dzwoniącej strony
obwodu a czarny przewód zostanie podłączony do końcówki .
Sygnalizacja stanu przewodu
Bateria centralki musi być zainstalowana w celu wykonania tego testu.
W pozycji OFF, podłącz czerwony przewód testowy do części dzwoniącej obwodu a czarny przewód
do końcówki .
• Jasna zielona dioda sygnalizuje wolną linię telefoniczną z prawidłową biegunowością.
• Jasna czerwona dioda sygnalizuje wolną linię telefoniczną z odwróconą biegunowością.
• Przyćmiona zielona dioda sygnalizuje linię zajętą (słuchawka zdjęta) lub wadliwy stan linii (przy
prawidłowej biegunowości).
• Przyćmiona czerwona dioda sygnalizuje linię zajętą (słuchawka zdjęta) lub wadliwy stan linii (przy
prawidłowej biegunowość).
• Szybko migająca zielona i czerwona dioda sygnalizuje linię telefoniczną.
Sprawdzanie przewodów
Aby wykonać test zestawy testowe muszą być w pozycji OFF. Wykręć numer linii do sprawdzenia.
Podłącz przewód czerwony do dzwoniącej strony obwodu a czarny przewód do końcówki. Dioda
zamiga na zielono i czerwono. Aby potwierdzić identyfikację, monitoruj linie i ustaw tester w pozycji
CONT. Rozmowa zostanie zakończona.
Moc dźwięku rozmowy
Podłącz przewody testowe szeregowo do zestawu testowego telefonu i nieaktywnej pary przewodów.
(patrz rys. 3). Przestaw przełącznik do pozycji CONT aby dostarczyć moc dźwięku do przewodu
„pustego”. Można szeregowo podłączyć dodatkowe zestawy testowe aby w razie konieczności
zwiększyć moc dźwięku rozmowy. .
Strona 4 z 5
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Copyright © Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
www.conrad.pl
www.conrad.pl
Dźwięk wysyłania
Ustaw zestaw testowy w pozycji TONE i podłącz wtyczkę modułową lub czarny/czerwony przewód
do przewodów przedmiotu. Wewnętrzny przełącznik pozwoli na wybór szybkiego lub wolnego
dźwięku werbla.
