MODEL 508S WIRE FINDER

WARNING

Read and understand this material before operating or servicing this equipment. Failure to understand how to safely operate this tool can result in an accident causing serious injury or death.

The Model 508S is designed to locate the path of energized (120 VAC) or

de-energized wires.

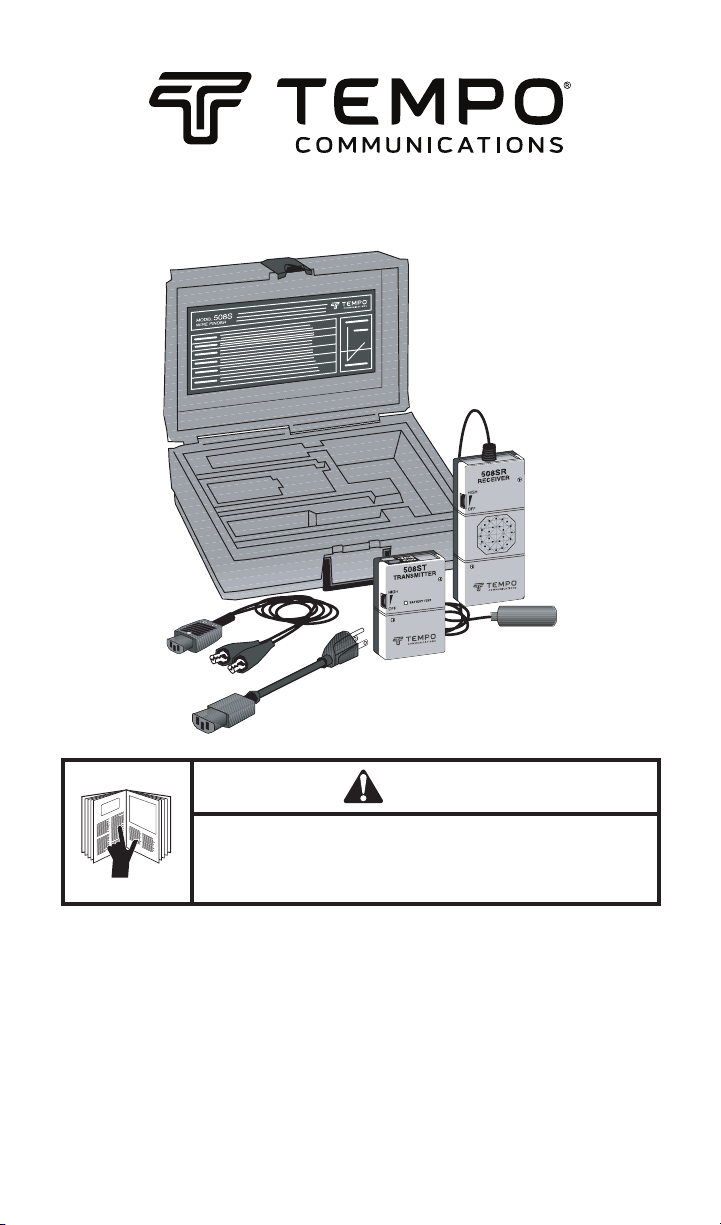

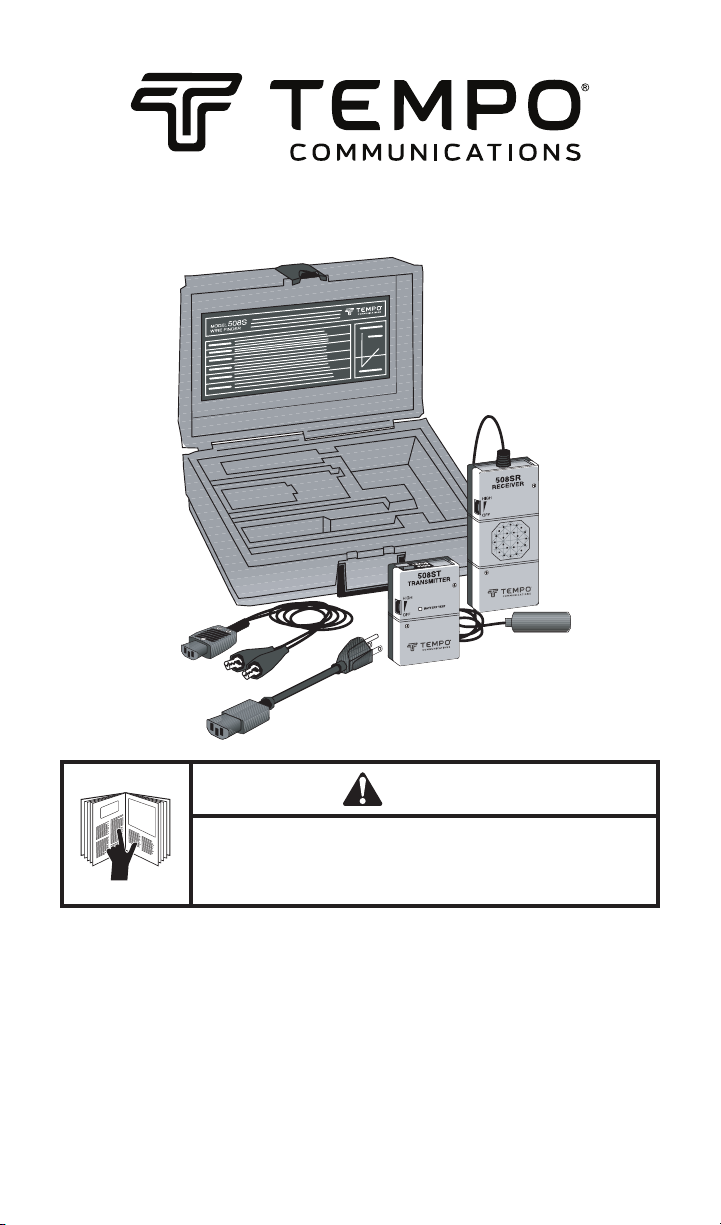

The model 508S consists of:

• 508ST Transmitter

• 508SR Receiver

• Alligator Clip Leads

• AC Adapter Plug

• Carrying Case

Rev 7

Page 2

Contents

1. Description .................................................................................................................... 4

2. Operation ..................................................................................................................... 4

A. Battery Test .......................................................................................................... 4

B. Transmitter Connection .........................................................................................4

C. Locating & Tracking Buried Wires ............................................................................ 5

D. Measuring Depth .................................................................................................... 5

E. Tracking Behind Walls ............................................................................................. 5

F. Locating Circuit Breakers (Light Commercial & Residential Applications) .................. 5

G. Pinpointing Drill Sites ............................................................................................. 6

H. Determining Which Receptacles are on Specic Circuits .......................................... 6

I. Locating Alarm, Sound, & Computer Wires ............................................................... 6

J. Locating Hidden Receptacles ................................................................................. 6

3. SPECIFICATIONS ........................................................................................................... 7

4. MAINTENANCE ............................................................................................................. 7

FIGURE INDEX

Fig. 01 - AC Adapter Plug ................................................................................................. 4

Fig. 02 - Measuring Depth ................................................................................................. 4

Fig. 03 Tracking Behind Walls ........................................................................................... 4

Fig. 04 Locating Circuit Breakers ...................................................................................... 4

Fig. 05 Locating Circuit Breakers ....................................................................................... 6

Fig. 06 Identifying the Phase ............................................................................................ 6

Fig. 07 Pinpointing Drill Sites ............................................................................................ 6

Page 3

SAFETY ALERT SYMBOL

This symbol is used to call your attention to hazards or unsafe practices which could

result in an injury or property damage. The signal word, dened below, indicates the

severity of the hazard. The message after the signal word provides information for preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result in severe injury or death.

Hazards which, if not avoided, COULD result in severe injury or death.

Hazards which, if not avoided, MAY result in injury.

ELECTRIC SHOCK HAZARD

Do not expose this unit to rain or moisture. Contact with live circuits can result in severe injury or death.

Use this unit for the manufacturer's intended purpose only, as described in this manual. Any other use can impair the protection provided by the unit.

Use test leads or accessories that are appropriate for the application. See the category and voltage rating of the test lead or accessory.

Inspect the test leads or accessory before use. The item(s) must be clean and dry, and the insulation must be in good condition.

Before opening the case, remove the test leads from the circuit and shut off the unit.

Failure to observe these warnings may result in severe injury or death

Do not attempt to repair this unit. It contains no user-serviceable parts. Do not expose the unit to extreme temperatures or high humidity. See

Specications.

Failure to observe these precautions can result in injury and can damage the instrument.

Page 4

1. DESCRIPTION

1. The Wire Finder is designed to locate the path of energized (120 VAC) or de -energized

wires behind walls and underground. The 508S is also capable of locating a specic circuit

breaker, pinpointing wires before drilling and verifying dig sites underground. The effective range is up to 3 feet deep and up to 1000 feet in length.

2. The unit consists of a transmitter, model 508ST, equipped with a thumb wheel switch for turning the unit on and adjusting the output level and an IEC socket on the back of the unit for use with either the AC adapter plug or the large alli gator clip leads. A two position switch is provided for choosing either the AC adapter plug (PLUG) or the alligator clip leads (LEADS). The transmitter has an automatic shut off feature. If the unit is left on for approximately 90 minutes, the unit will shut itself off. To restart, turn the power switch off, then on again. The transmitter is constructed of high impact plastic and is powered by one 9V battery.

3. The receiver, model 508SR, is equipped with a thumb wheel switch for turning the unit on and adjusting the receiver gain. The tracking antenna is attached to the receiver with a 5-foot long cable. The receiver is also equipped with the automatic shut-off feature. If the receiver has been left on for approximately 90 minutes, the unit will shut off. To restart, just

turn the power switch off, then on again. The receiver has been designed to lter AC power

related noise. The receiver is constructed of high impact plastic and is powered by one 9V battery.

4. The alligator clip leads are available to connect the transmitter to electrical wire, CATV coax, telephone drops, irrigation control wires or metallic pipes.

5. Also included in the 508S is an AC adapter plug for use with the IEC socket on the transmitter to use with an outlet. (Maximum of 120 VAC)

6. This locating system is packaged in a molded plastic carrying case and has operating instructions on the inside of the lid.

2. OPERATION

A. Battery Test

To test the transmitter battery, turn on transmitter, attach alligator clip leads and short leads together, set switch to LEADS and set the output to maximum. A bright LED indicates acceptable battery condition.

To test receiver battery, turn on receiver and transmitter and place antenna next to transmitter. An audible tone indicates acceptable battery condition.

B. Transmitter Connection

When using the AC adapter plug, plug it into the IEC socket on the back of the transmitter (508ST) then plug AC power adapter plug into outlet. (See Fig. 01) Using the AC adapter plug, there are two application choices. When transmitter is set on PLUG, signal is applied to the hot side of the circuit only. By setting the transmitter on LEADS, signal is applied to both hot and ground (best for circuit breaker locating). Set PLUG/LEADS switch for best results.

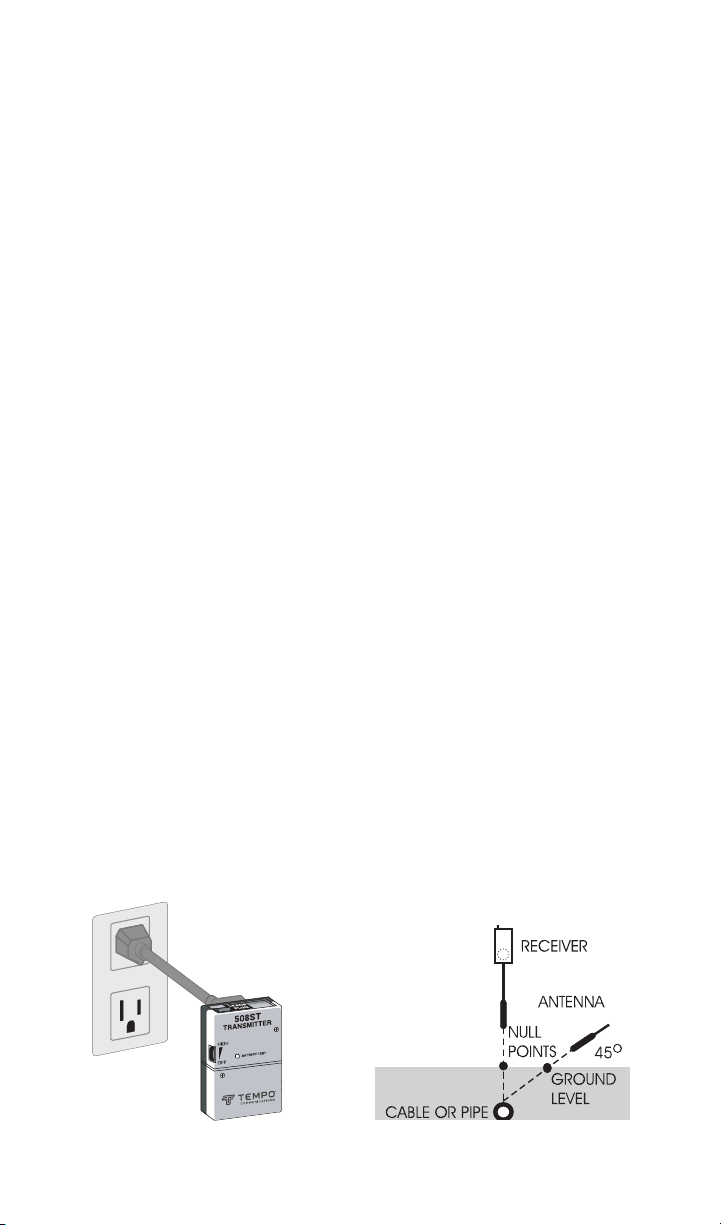

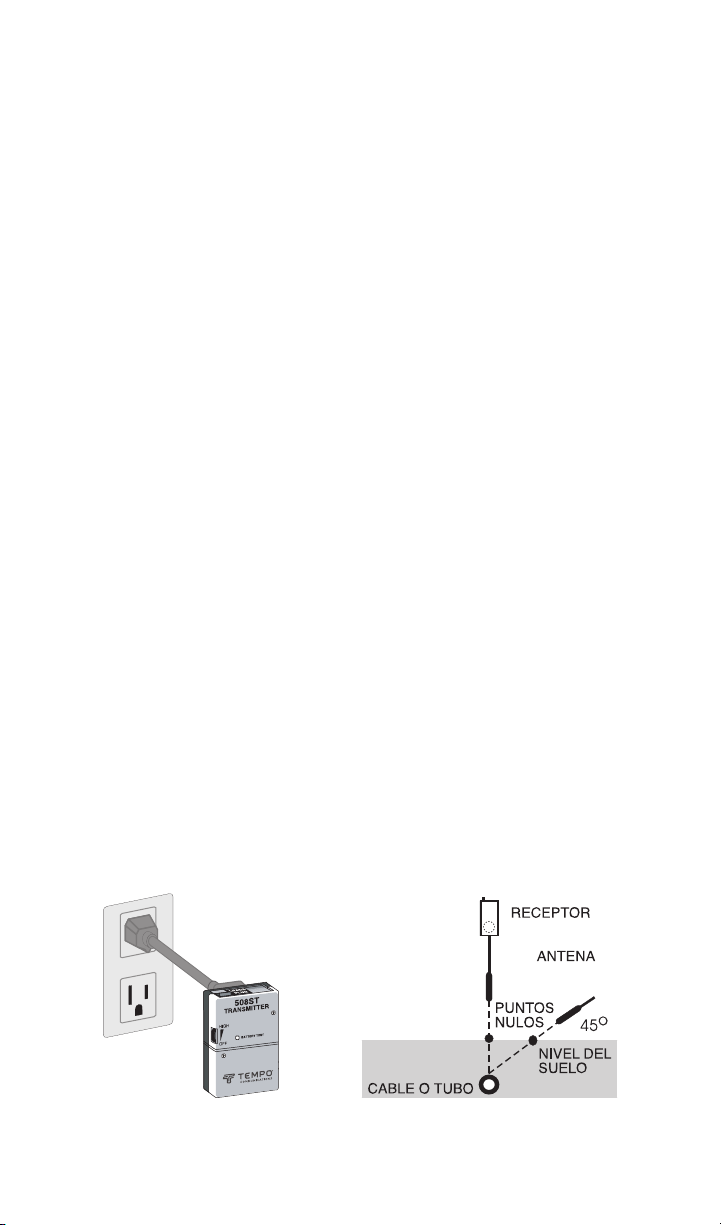

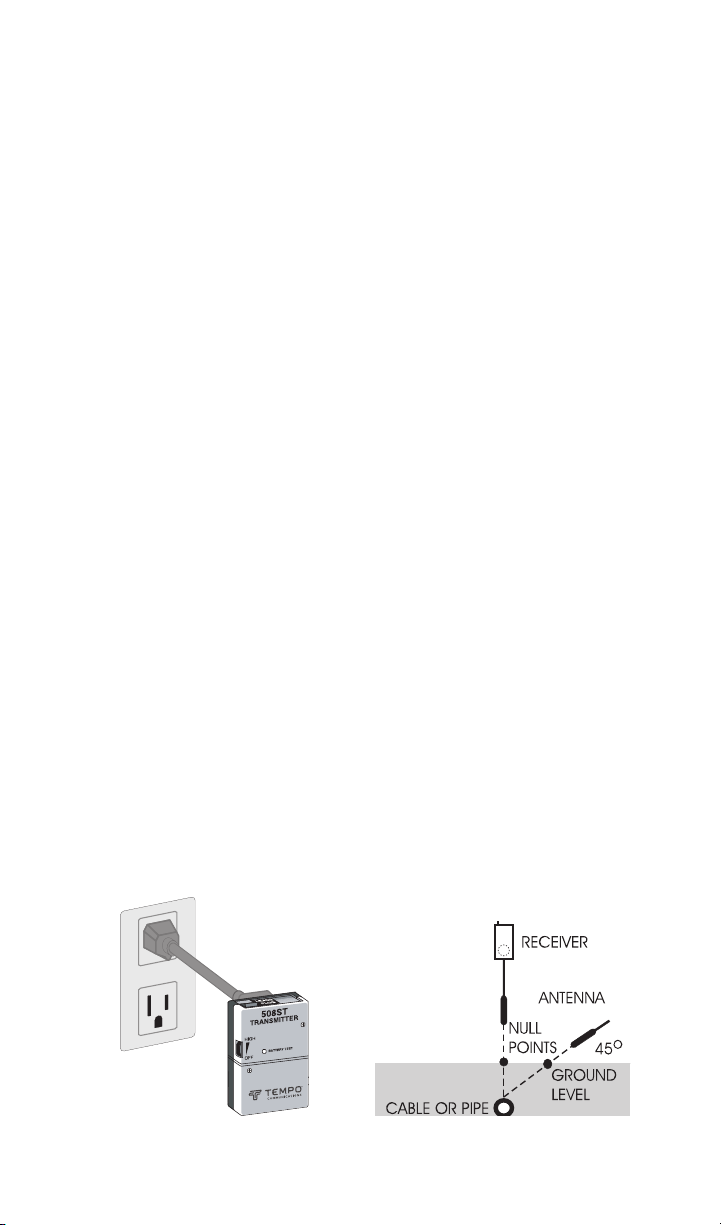

Fig. 01 - AC Adapter Plug

Fig. 02 - Measuring Depth

Page 5

To locate de-energized cable, plug the alligator clip leads into the back of the transmitter and set transmitter switch to LEADS. There are three options for connection. You can connect one lead of the transmitter to the sheath and the other lead to earth ground or you can connect to one conductor and earth ground of a non shielded drop wire. You can also connect to two conductors of a non-shielded drop wire.

C. Locating & Tracking Buried Wires

To locate buried electrical wires, CATV coax, telephone drops, irrigation control wires or metallic pipes, attach one alligator clip lead of the 508ST to an independent earth ground with a grounding stake or screwdriver. Do not connect to common ground such as a metal water pipe or the pedestal ground as they can cause cancellation of the return signal or produce false locating signals. The other lead is attached to the cable or metallic pipe in the following manner:

1. De-energized Electrical Wires: Attach lead to wires.

2. CATV Coax: Attach lead to the shield. The 508S will not disrupt signal.

3. Telephone Drops: Attach lead to sheath. The 508S will not disrupt service.

4. Irrigation Control Wires: Attach lead to common wire or station wire.

5. Gas Pipes with Pilot Wire Attach lead to pilot wire.

6. Metallic Pipes: Attach lead to pipe. Once the transmitter is attached, turn thumb wheel switch to 3 or 4. Gently swing the

receiver antenna close to the ground and approximately ten to fteen feet away from the

transmitter location. The tone will be heard on either side of the path with a null (absence of tone) directly over the path. Proceed along the path following the null. Adjust the transmitter and receiver controls to achieve greater distances.

D. Measuring Depth

Once the path has been determined, mark the ground at a null point along the path. Hold the receiver antenna at a 45-degree angle to the ground and move at a right angle away from the path of the wire until another null is found. Mark this point. The distance between the two marks is the approximate depth of the wire. (See Fig. 02)

E. Tracking Behind Walls

Hold the receiver in one hand and the antenna in the other. Position the antenna at along the wall and at a right angle to the wire, approximately ve feet away from the transmitter.

Gently sweep around the subject area until a PEAK signal is found. Follow the PEAK signal to track the path of the wire. Peak signal will fade as the antenna gets further away from

the path of the wire. Adjust the receiver gain rst, then if necessary, the transmitter output

for best results. (See Fig. 03)

F. Locating Circuit Breakers

(Light Commercial & Residential Applications)

To locate the circuit breaker for a specic outlet, the hookup procedure is the same as

outlined in Section 2B. Proceed to the breaker box and remove the panel so the wires leading into the breakers are

exposed and turn the receiver on (2 or 3 position).

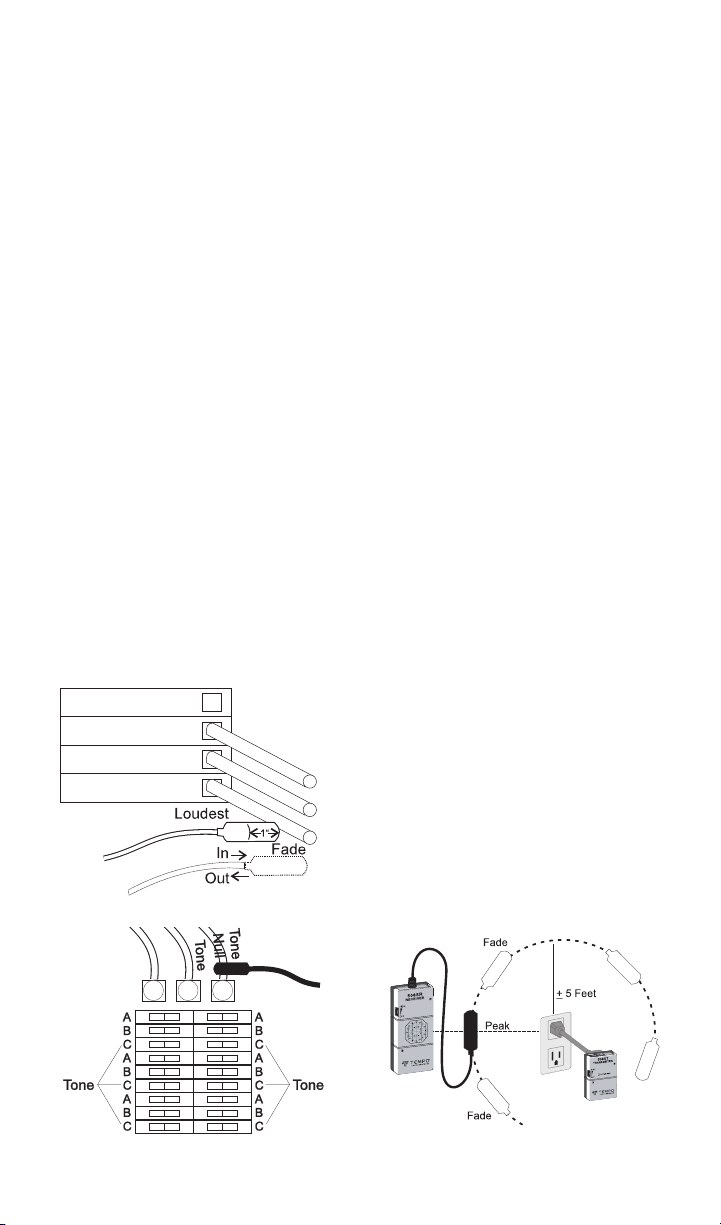

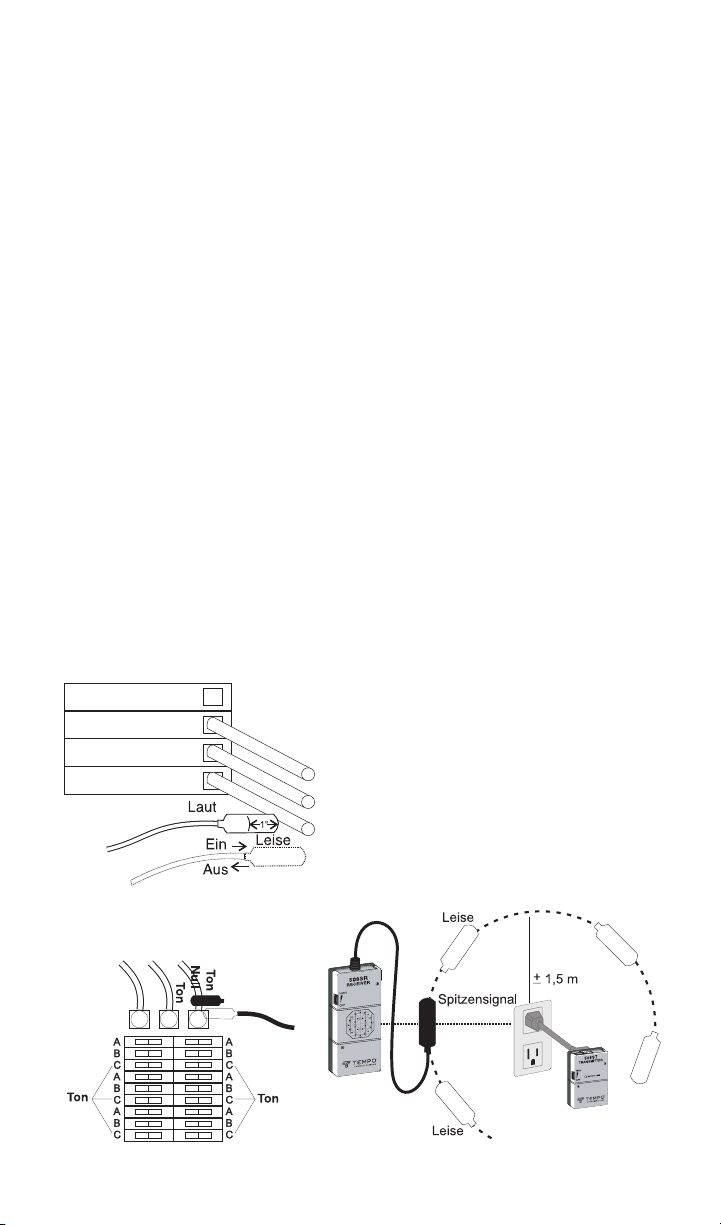

Fig. 03 - Tracking Behind Walls Fig. 04 - Locating Circuit Breakers

Page 6

NOTE: Due to varying installation techniques, the signal might be strong on more than one wire on the same phase and AC interference or computer data buzz may be present.

Scan each breaker wire by pointing the antenna at the wires. The wire in question will have a distinct NULL (absence of tone) when the antenna tip is on the subject wire with tone on either side. (See Fig. 04)

Check signal strength on each subject wire by sliding the antenna in and out along each side of these wires. The loudest signal will be received when the wire is approximately one inch from the tip of the antenna. (See Fig. 05) Choose the loudest, clearest conductor and with the antenna still held against the suspect wire, turn the breaker off. The signal will cease, positively identifying that breaker.

CAUTION: DO NOT TURN OFF BREAKER IF CONNECTED TO EQUIPMENT THAT CANNOT BE INTERRUPTED.

To identify the phase feeding the breaker in question, scan all phases entering the breaker box. Tone will be heard along the sides of the phase carrying the signal with a null directly over it. (See Fig. 06)

G. Pinpointing Drill Sites

Set up the 508ST as described in Figure 01 and attach to the nearest receptacle. Locate and mark the path of any signal near your drill site. If you have reason to believe that other installations are present near your drill site, use procedures outlined in Section 2C, Locating and Tracking Buried Wires.

The signal generated by the transmitter can be detected through walls and ceilings. To

pinpoint the transmitter’s location (specic spot), wrap the alligator clip leads around the

508ST, short leads together, turn transmitter on and secure it to the opposite side of the

wall or ceiling with tape. Scan the wall with the antenna at against the wall. (See Fig.

07) The peak signal will be heard when the antenna passes directly over the transmitter location.

H. Determining Which Receptacles are on Specic Circuits

Set up 508ST as outlined in Figure 01 and radius adjacent outlets with antenna. You will have a tone at the receptacle /outlet that the circuit in question is on. If a clear signal is not received, that outlet is not part of the circuit you are transmitting from.

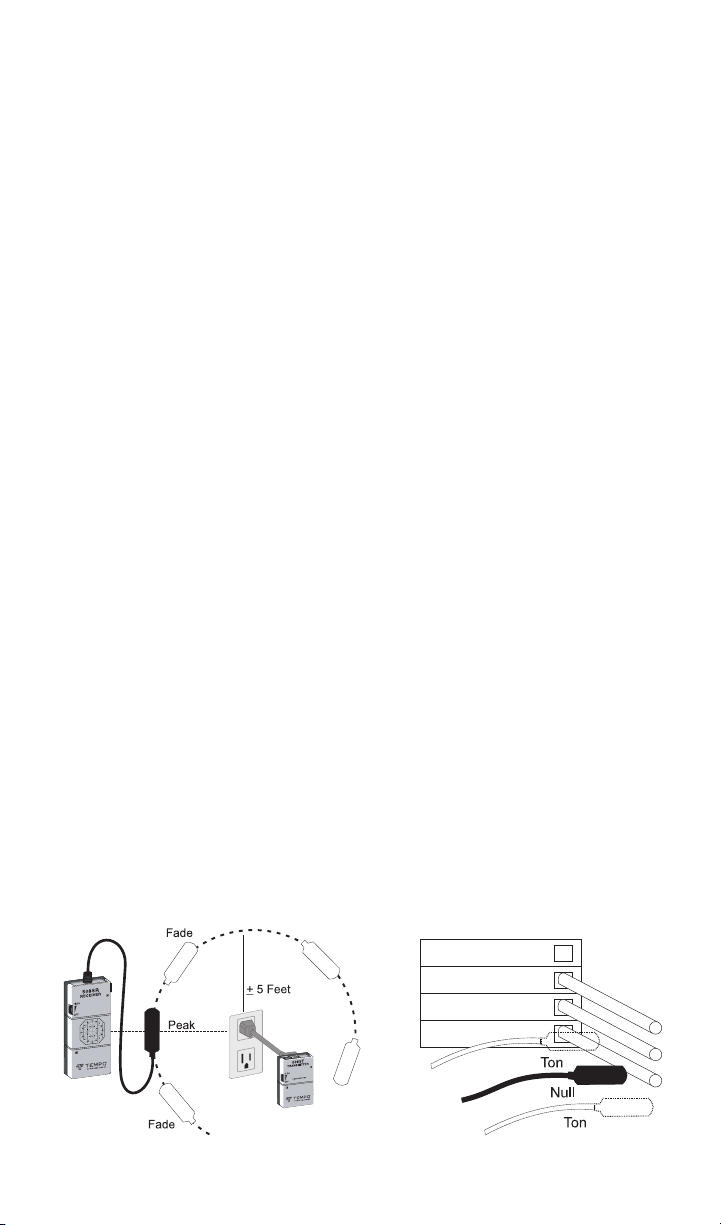

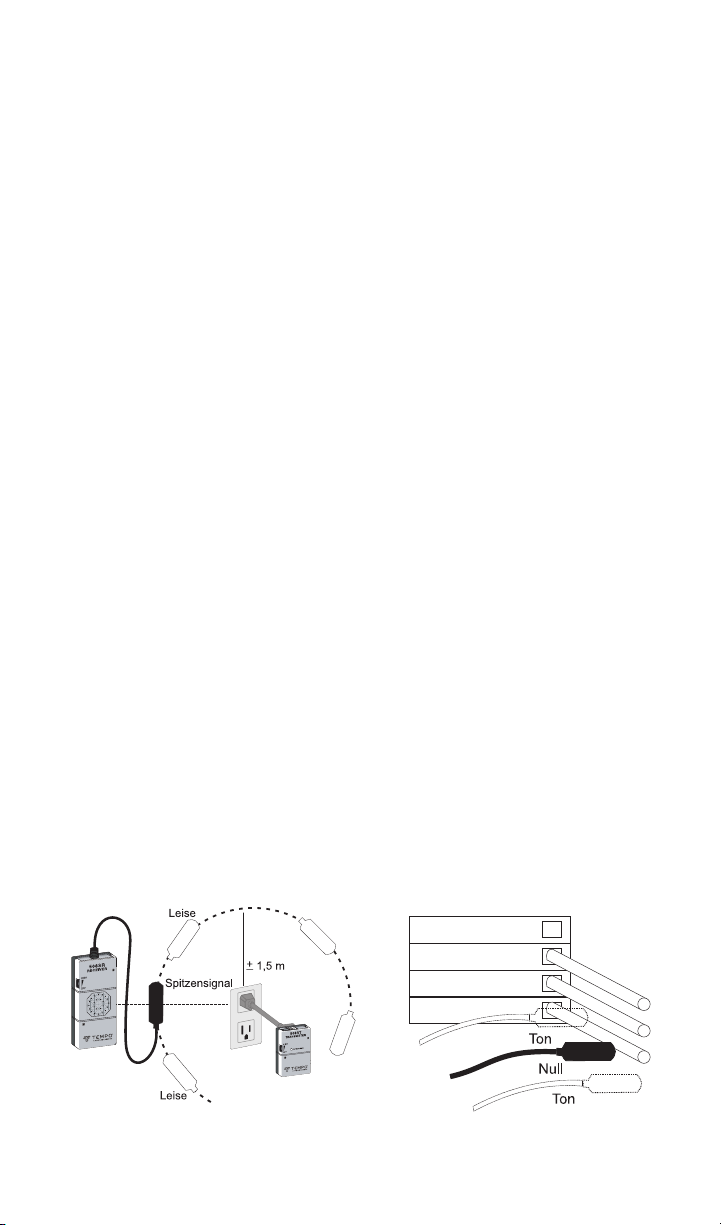

Fig. 05 - Locating Circuit Breakers

Fig. 06 - Identifying the Phase

I. Locating Alarm, Sound & Computer Wires

To locate other wires, it is best to disconnect the wire in question and directly attach only one transmitter lead to the subject wire, letting the other lead hang. Trace the path as outlined in (Fig. 03).

J. Locating Hidden Receptacles

To locate receptacles that have been covered up by drywall, attach one transmitter lead to the wire

Fig. 07 - Pinpointing Drill Sites

Page 7

at the breaker and let the other lead hang. Scan the walls in the room in question with the

antenna at against the wall following the path or peak signal. The signal will be lost or fade

rapidly once you have gone past the end of the wire which is terminated at the receptacle box

3. SPECIFICATIONS

Electrical

Output Voltage (open circuit) ...................................................................................... 9Vp-p

Output Frequency (nominal): Carrier .......................................................................447.5KHz

Audio Modulation ......................................................................................................900 Hz

Voltage Protection .................................................................................................. 250 VAC

Battery ........................................................................................................................ 9 Vdc

....... (NEDA 1604, JIS 006P or IEC 6LR61)

Battery Life (nominal)

508ST ........................................................................................................................35 hrs

508SR ........................................................................................................................ 20 hrs

Physical

Measurements

508ST ................................................................................... 60x102x32 mm (2.38x4x1.25")

508SR ..................................................................................... 60x165x25 mm (2.38x6.5x1")

Kit ........................................................................................ 254x216x89 mm (10x8.5x3.5")

Weight

508ST ................................................................................................................. 119g (4oz)

508SR ............................................................................................................... 237 g (8 oz)

Kit ..............................................................................................................1.016 kg (36 oz)

Operating/Storage Conditions

Operating Temperature:

Celsius ............................................................................................................... 0°c to 50°C

Fahrenheit. ......................................................................................................32°F to 122°F

Storage Temperature:

Celsius ............................................................................................................-17°C to 75°C

Fahrenheit. ....................................................................................................... 0°F to 167°F

4. MAINTENANCE

The only eld service required for maintaining proper operation is the periodic replacement of

the batteries in the transmitter and receiver.

A. Battery Replacement

Before opening the case, remove the test leads from the circuit and shut off the unit. Failure to observe these warnings can result in severe injury or death.

To replace the 508SR battery:

1. Slide off battery compartment cover.

2. Replace the 9V battery. Observe polarity.

3. Replace cover.

Page 8

B. Cleaning

Periodically wipe with a damp cloth and mild detergent, do not use abrasives or solvents.

One-Year Limited Warranty

Tempo Communications Inc. warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for one year, excepting normal wear and abuse.

For all Test instrument repairs, you must rst request a Return Authorization Number by

contacting our Customer Service department at: toll free in the US and Canada 800-642-2155

Telephone +1 760 510-0558 Facsimile +1 760 598-9263

This number must be clearly marked on the shipping label. Ship units Freight Prepaid to: Tempo Communications Repair Center, 1390 Aspen Way, Vista, CA 92081 USA.

Mark all packages: Attention: TEST INSTRUMENT REPAIR For items not covered under warranty (such as dropped, abused, etc) repair cost quote

available upon request.

Note: prior to returning any test instrument, please make sure the batteries are fully charged.

www.TempoCom.com

1390 Aspen Way • Vista, CA 92081 • USA • Tempo Communications Inc Tel: 800-642-2155 • Fax: 760-598-9263

UK (EMEA)

Tempo Europe Limited Inc. • Brecon House, William Brown Close Cwmbran, NP44 3AB, UK • Tel: +44 1633 927 050

Page 9

DÉTECTEUR DE CÂBLES

MODÉLE 508S

Veuillez lire et bien comprendre ce manuel avant d’utiliser eel équipement ou d’en faire l’entretien. Le fail de ne pas savoir comment utiliser eel outil de faon sécuritaire peut entraîner des blessures graves ou la mort.

Le modéle 508S est conÇu pour repérer le passage de câbles sous tension (120

Vea) ou hors tension.

II est constitué des éléments

suivants:

ÉMETTEUR 508ST

RÉCEPTEUR 508SR

Fils â pince crocodile

ADAPTATEUR SECTEUR

MALLETTE DERANGEMENT

Rev 7

Page 10

SOMMAIRE

1. DESCRIPTION ............................................................................................................. 12

2. FONCTIONNEMENT ..................................................................................................... 12

A. Test de la pile ...................................................................................................... 12

B. Connexion de l'émetteur ....................................................................................... 12

C. Repérage et suivi du cheminement des câbles cachés ........................................... 13

D. Mesure de la profondeur ....................................................................................... 13

E. Suivi du cheminement derriére des murs ............................................................... 13

F. Repérage de disjoncteurs ...................................................................................... 14

G. Balisage des emplacements de peÇage ................................................................. 14

H. Identication des prises situées sur des circuits particuliers .................................. 15

I. Repérage de câbles d'ordinateur, de sonorisation et d'alarme 6 ............................... 15

J. Repérage de prises cachées .................................................................................. 15

3. SPÉCIFICATIONS ......................................................................................................... 15

4. ENTRETIEN.................................................................................................................. 16

TABLE DES FIGURES

Figure 1 - Fiche d'adaptateur secteur ............................................................................... 12

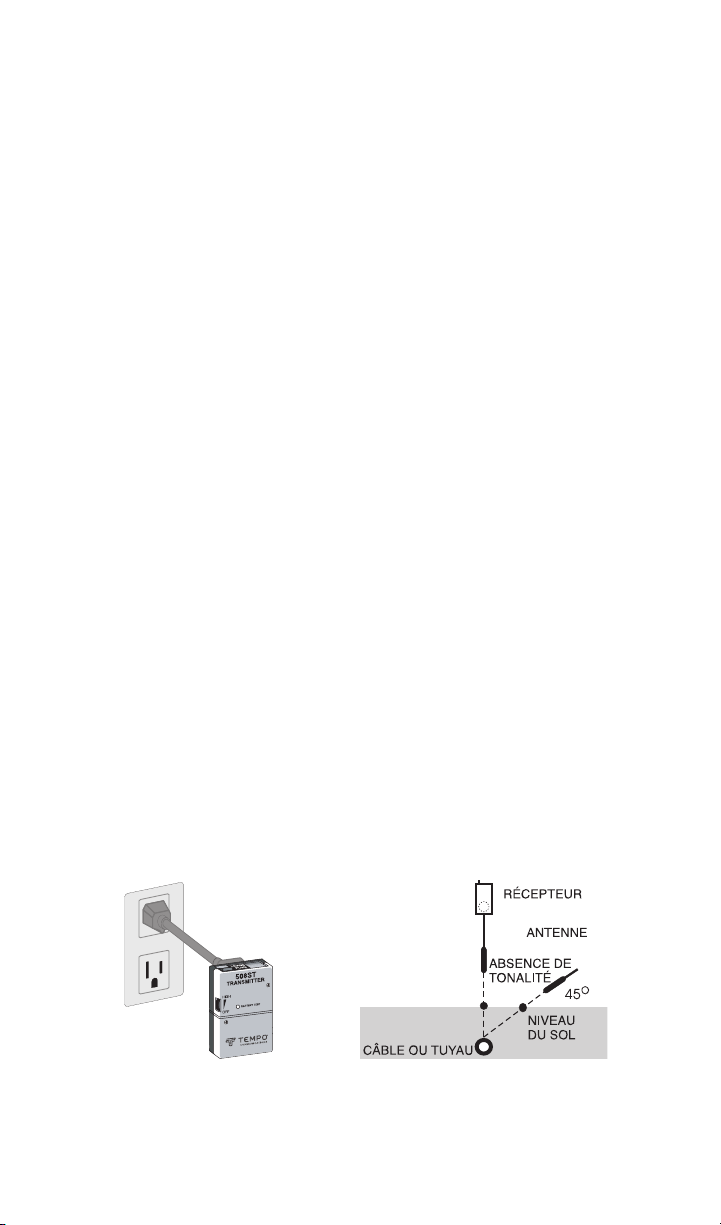

Figure 2 - Mesure de la profondeur .................................................................................. 12

Figure 3 - Suivi du cheminement derriére des murs ........................................................... 13

Figure 4 - Repérage des disjoncteurs ............................................................................... 13

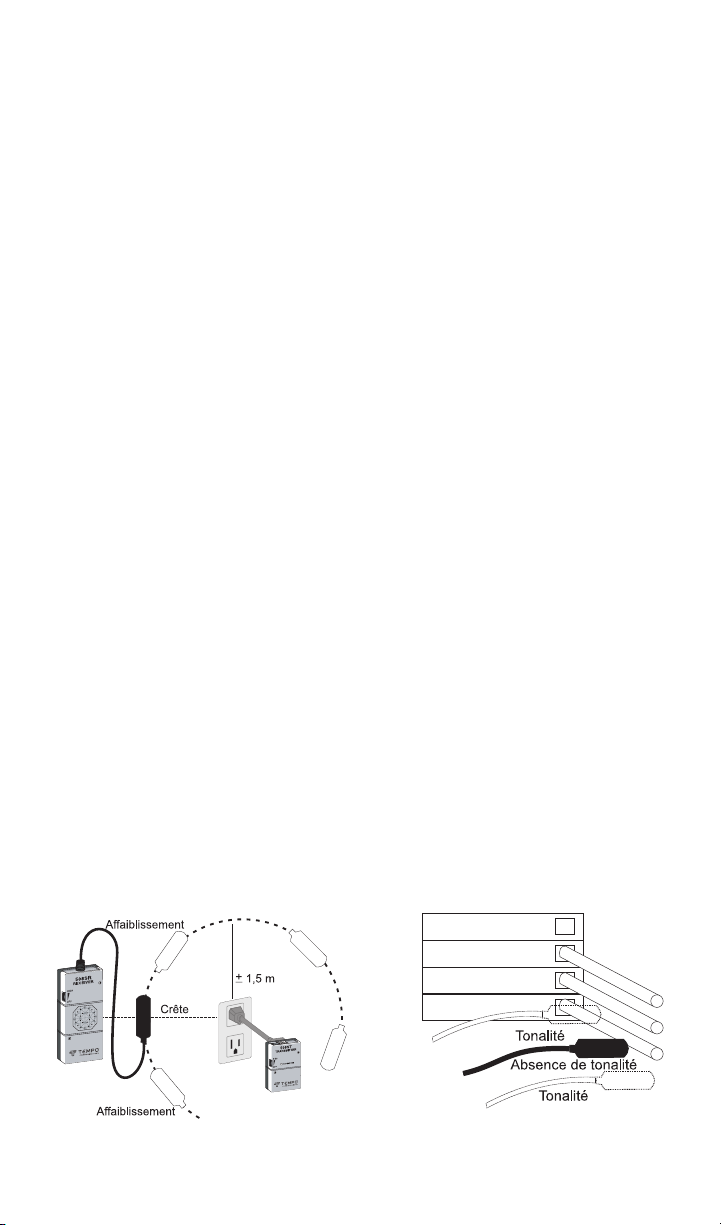

Figure 5 - Repérage des disjoncteurs ............................................................................... 14

Figure 6 - Repérage de la phase ....................................................................................... 14

Figure 7 - Balisage des emplacements de perÇage ........................................................... 14

Page 11

SYMBOLE D’ALERTE DE

SECURITÉ

Ce symbole attire !’attention sur les risques de danger et de mauvaise utilisation

pouvant causer des blessures ou des dommages materiels. Le mot-indicateur, déni

ci-dessous, indique la sévérié du danger. Le message qui le suit explique comment prévenir ou éviter le danger en question.

Dangers immédiats qui, à mains d’etre évités, CAUSERONT CERTAINEMENT des blessures graves ou la mort.

Dangers qui, à moins d’être évités, PEUVENT CAUSER des blessures graves ou lamort.

MISE EN GRANDE

Dangers qui, à mains d’être évités, CAUSERONT PEUT-ÉTRE des blessures.

RISQUE D’ÉLECTROCUTION

N’exposez pas cet appareil à la pluie ou à l ‘humidité. Tout contact avec des circuits sous tension peut causer des blessures graves ou la mort.

Employez cet outil uniquement selon l’usage prevu par le fabricant tel que decrit dans ce manuel. Toute autre utilisation peut affaiblir la protection assuree par l’appareil.

Utilisez des ls d’essai ou accessoires appropriés à !’application. Voir la caté gorie et la tension nominale des ls d’essai ou accessoires.

lnspectez les ls d’essai ou accessoires avant utilisationt Les pieces doivent être

propres et séches et !’isolation en bon état.

Avant d’ouvrir le boftier, retirez les ls d’essai du circuit et éteignez l’appareil.

Le non-respect de ces avertissements peut causer des blessures graves ou la mort.

MISE EN GRANDE

N’essayez pas de réparer l’appareil. II ne contient pas de piéces réparables par l’utilisateur.

N’exposez pas l’appareil à des températures extrêmes ou à un niveau d’hu midité élevé. Voir les Caractéristiques techniques.

Le non-respect de ces précautions peut entraîner des blessures ou endommager instrument.

Page 12

1. DESCRIPTION

1. Le détecteur de cables est conÇu pour reperer le passage de câbles, sous tension (120 Vea) ou hors tension, derriére des murs ou dans le sol. Le modéle 508S est également capable de localiser un disjoncteur particulier, de situer les câbles avant de percer et

de vérier des sites de forage souterrains. Sa portée est d'environ 9 m en profondeur et

d'environ 305 m en longueur.

2. L'appareil est constitué d'un émetteur, le modéle 508ST, equipe d'une roue codeuse permettant de le mettre en marche et d'ajuster le niveau de sortie, et d'une prise CEI

situee a l 'arrie re de l'appareil, qui peut etre utilisee soit avec une che d'adaptateur secteur, soil avec les ls a pince crocodile. Un interrupteur permet de selectionner la che d'adaptateur secteur (PLUG) ou les ls a pince crocodile (LEADS). L'emetteur est

dote d'une fonction d'arret automatique. Lorsque l'appareil est reste en marche environ 90 min, ii s'arrete automatique ment. Pour le redemarrer, mettez la roue sur la position OFF, puis ON a nouveau. Fabrique en plastique tres resistant, l'emetteur est alimente par une pile 9 V.

3. Le recepteur, le modele 508SR, est équipé d'une roue codeuse permettant de le mettre en marche et d'ajuster le gain du recepteur. L'antenne de poursuite est reliee au recepteur par un cable de 1,5 m. Le recepteur est egalement equipe d'une fonction d'arret automatique. Lorsque l'appareil est reste en marche environ 90 min, ii s'arrete automatiquement. Pour le redemarrer, mettez la roue sur la position OFF, puis sur ON a

nouveau. Le recepteur est prevu pour ltrer les interferences dues au courant alternatif.

Fabrique en plastique tres resistant, le recepteur est alimente par une pile 9 V.

4. Les ls à pince crocodile servent à connecter l'émetteur à des câbles électriques, des

câbles coaxiaux de télévision, des branchements téléphoniques, des câbles de controIe d'irrigation ou des tuyaux métalliques.

5. Une che d'adaptateur secteur est également fournie avec le 508S, qui permet de le

raccorder à une prise électrique (120 V maximum).

6. Ce systéme de détection est livré dans une mallette de rangement en plastique moulé et un mode d'emploi àl 'intérieur du couvercle.

2. FONCTIONNEMENT

A. Test de la pile

Pour tester lapile de l'émetteur, mettez-le en marche, reliez les ls à pince crocodile et court circuitez les ls ensemble, positionnez l'interrupteur sur LEADS et réglez la sortie

sur le maximum. Une DEL lumineuse indique que la pile est en ban état. Pour tester lapiledurecepteur,mettez enmarche l'emetteuret lerecepteuretplacez l'antenne a proximite de l'emetteur. Une tonalité qui retentit indique que la pile est en ban état.

B. Connexion de l'emetteur

Si vous utilisez un adaptateur secteur, branchez-le sur la prise CEI à l'arriere de l'émetteur

(508ST), puis branchez la che de l'adaptateur dans la prise électrique (cf. Figure 1). Deux

applications sont possibles en utilisant l'adaptateur secteur: si l'émetteur est positionné sur PLUG, le signal s'applique uniquement au côte

Figure 2 - Mesure de la profondeurFigure 1 - Fiche d'adaptateur secteur

Page 13

alimentation du circuit ; si l'émetteurest positionné sur LEADS, le signal s'applique aux côtés alimentation et masse. Ce dernier cas convient mieux pour localiser les disjoncteurs. Effectuez le branchement en fonction des résultats escomptés.

Pour repérer des câbles hors tension, connectez les ls à pince crocodile a l'arriére de

l'émetteur et positionnez l'interrupteur sur LEADS. II existe trois possibilités de connexion: entre la gaine et la terre, entre un conducteur et la terre d'un cable de dérivation non blindé ou encore entre deux conducteurs d'un câble de dérivation non blindé.

C. Reperage et suivi du cheminement des cables caches

Pour localiser des cables electriques, des cables coaxiaux de television, des branchements telephoniques, des cables de controle d'irrigation ou des tuyaux metalliques dissimules, reliez un Iii a pince crocodile du 508ST a une terre independante avec un pique! de terre ou un tournevis. Ne le reliez pas a une terre commune, comme une conduite d'eau metallique ou une colonne de terre, car le signal de retour pourrait etre annule ou des signaux de reperage errones pourraient etre generes. t.:autre Iii est relie au cable ou tuyau metallique de la maniere suivante:

1. Câbles electriques hors tension: reliez le Iii aux câbles.

2. Câbles coaxiaux de television: reliez le l au blindage. Le 508S n'interromptpas le signal.

3. Branchements téléphoniques: reliez le Iii au blindage. Le 508S n'interrompt pas le signal.

4. Câbles de contrôle d'irrigation: reliez le Iii au cable ordinaire ou au cable de la station.

5. Conduites de gaz avec câble pilote: reliez le Iii au cable pilote.

6. Tuyaux metalliques: reliez le Iii au tuyau. Une fois l'émetteur relié, tournez la roue codeuse en position 3 ou 4. Orientez doucement

l'antenne du récepteur vers le sol et à environ 3 à 4,5 m du récepteur. La tonalite est audible des deux cotes du passage, avec un signal nul (absence de tonalite) directement sur le passage. Suivez !'absencede tonalité le long du passage. Procédez à des ajustements sur l'émetteur et le récepteur pour couvrir des distances plus importantes.

D. Mesure de la profondeur

Une fois le passage déterminé, marquez le sol au niveau d'un point d'absencede tonalité le long du passage. Maintenez l'antenne du recepteur en formant un angle de 45° par rapport au sol et deplacez-la perpendiculairement au passage jusqu'a détecter une nouvelle absence de signal. Marquez ce point. La distance entre les deux marques correspond à la profondeur approximative du câble (cf. Figure 2).

E. Suivi du cheminement derriére des murs

Tenez le récepteur dans une main et l'antenne dans l'autre. Placez l'antenne à plat le long du mur et perpendiculairement au câble, a une distance d'environ1,5 m de l'émetteur. Balayez doucement la zone en question jusqu'a ce que vous trouviez un signal de crete. Suivez ce signal le long du passage du cable. Le signal s'affaiblit des commencez par ajuster le gain du recepteur en premier, puis, si besoin est, la sortie du recepteur (cf. Figure 3).

Figure 3 - Suivi du cheminement derriére des murs

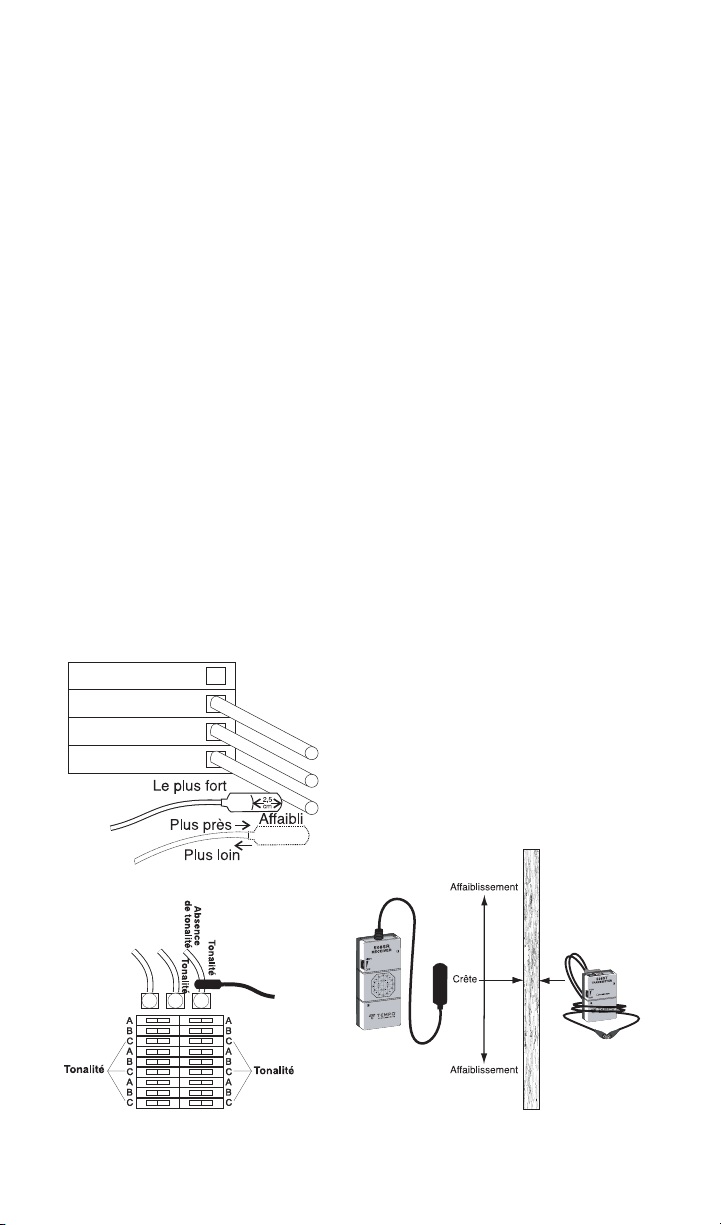

Figure 4 - Repérage des disjoncteurs

Page 14

F. Reperage de disjoncteurs

(Installations domestiques et commerciales de petite envergure) Pour repérer le disjoncteur d'une prise électrique particuliére, la procédure de raccordement

est identique à celle de la section 2B.

Ouvrez le boîlier de disjoncteurs et retirez le panneau an que les câbles qui aboutissent

aux disjoncteurs soient visibles. Mettez en marche le récepteur en position 2 ou 3. REMARQUE: en raison des diverses techniques d'installation possibles, le signal peut etre

fort sur plusieurs câbles de la meme phase, de même qu'il peut exister des interferences dues au courant ou un bourdonnement provoque par les ordinateurs.

Balayez chaque câble de disjoncteur en pointant l'antenne sur les câbles. Lorsque le bout

de l'antenne est sur le câble concerne, celui-ci est identie par une absence de tonalite,

alors que la tonalite est presente de chaque cote du câble (cf. Figure 4). Contrôlez la puissance du signal sur chaque câble concerné en eloignant puis en

rapprochant l'antenne de chaque cote des câbles. Le signal est le plus fort lorsque le bout de l'antenne est a environ 2,5 cm du câble (cf. Figure 5). Choisissez le conducteur dont le signal est le plus intense et le plus net et, en maintenant l'antenne sur le câble

suspect, fermez le disjoncteur. Le signal cesse, ce qui permet d'identier sans ambigu He

le disjoncteur.

ATTENTION: NE FERMEZ PAS LE DISJONCTEUR S'IL EST CONNECTÉ Â UN ÉQUIPEMENT DONT LE SERVICE NE DOIT PAS ÊTRE INTERROMPU.

Pour identier la phase alimentant le disjoncteur en question, balayez toutes les phases qui

pénètrent dans le boîtier de disjoncteurs. La tonalité est audible tout le long de la phase, sur chacun de ses côtés, mais non au milieu (cf. Figure 6).

G. Balisage des emplacements de per age

lnstallez le 508ST comme indiqué à la gure 1 et branchez-le sur la prise la plus proche.

Repérez et marquez le trajet du signal prés de l'emplacement de perçage. Si vous pensez qu'il peut exister d'autres installations pres de eel emplacement, utilisez les procedures

indiquées à la section 2C, Reperage et suivi du cheminement des câbles cachés.

Le signal généré par l'émetteur peut être détectéa à travers des murs ou des plafonds. Pour relever l'emplacement de l'emetteur (point

particulier), enroulez les ls a pince crocodile

autour du 508ST et court-circuitez-les, mettez

l'emetteur en marche et xez-le de l'autre

côté du mur ou du plafond avec de l'adhesif. L'antenne à plat sur le mur, balayez le mur (cf. Figure 7). Le signal de crête est audible lorsque l'antenne passe juste au-dessus de l'emplacementde l'émetteur.

Figure 5 - Réperage des disjoncteurs

Figure 6 - Réperage de la phase

Figure 7 - Balisage des emplacements de perçage

Page 15

H. Identication des prises situées sur des circuits particulierz

lnstallez le 508ST comme indiqué à la gure 1 et balayez les prises adjacentes avec

l'antenne. Une tonalité est audible au niveau de la prise du circuit en question. Si tel n'est pas le cas, la prise ne fail pas partie du circuit à partir duquel vous émettez.

I. Reperage de cables d'ordinateur, de sonorisation et d'alarme

Pour repérer d'autres câbles, ii vaut mieux déconnecter les câbles concernés et relier

directement un seul des ls de l'émetteur au câble, et laisser l'autre pendre. Suivez le passage comme indiqué à la gure 3.

J. Reperage de prises cachees

Pour repérer des prises qui ont été recouvertes par une cloison séche, reliez un Iii de l'emetteur au câble du disjoncteur et laissez l'autre pendre. Balayez les murs de la piece en question avec l'antenne à plat sur la cloison en suivant le passage ou le signal le plus fort. Le signal est perdu ou s'affaiblit rapidement des que vous depassez l'extrémité du câble qui se termine au niveau de la boîte de prise de courant.

3. SPÉCIFICATIONS Électriques

Tension de sortie (circuit ouvert) ..........................9 V p-p Fréquence de sortie (nominale)

Porteuse ........................................................................................................ 447,5 KHz

Modulation audio ................................................................................................900 Hz

Protection contre les surtensions ...................................................................... 250 Vea

Pile ....................................................................................................................... 9 Vee

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (NEDA 1604, JIS 0006P ou CEI 6LR61) Durée de la

pile (nominale)

508ST ............................................................................................................ 35 heures

508SR ............................................................................................................ 20 heures

Physiques

Dimensions

508ST .................................................................................................60 x 102 x 32 mm

508SR .................................................................................................60 x 165 x 25 mm

Kit ....................................................................................................254 x 216 x 89 mm

Poids

508ST ...................................................................................................................119 g

508SR ................................................................................................................... 237 g

Kit ....................................................................................................................1,016 kg

Conditions de fonctionnement et de stockage

Température en fonctionnement:

Celsius ...................................................................................................... 0° C a 50 ° C

Fahrenheit ............................................................................................... 32° F a 122 ° F

Température de stockage:

Celsius ................................................................................................. . -17° C a 75 ° C

Fahrenheit ................................................................................................. 0° F a 167 ° F

Page 16

4. ENTRETIEN

Le seul entretien à effectuer pour maintenir l'appareil en bon état de fonctionnement consiste à procéder réguliérement au remplacement des piles de l'émetteur et du récepteur.

A. Remplacement de la pile

Avant d’ouvrir le boîtier, débranchez l’appareil du circuit et éteignez-le. Le non-respect de ces avertissements peut causer des blessures graves ou la mort.

Pour remplacer la pile du 508SR:

1. Retirez le couvercle du compartiment de pile.

2. Remplacez la pile 9 volts. Faites attention à la polarité.

3. Remettez le couvercle. Pour remplacer la pile du 508ST:

1. Retirez le couvercle du compartiment de pile.

2. Remplacez la pile 9 volts. Faites attention à la p olarité.

3. Remettez le couvercle.

B. Nettoyage

Essuyez réguliérement l'appareil à l'aide d'un chiffon humide et d'un détergent doux. N'utilisez pas de produits abrasifs ni de solvants.

Garantie limitee d'un an

Tempo Communications Inc. garantit a l'acheteur initial de ces produits que ceux-ci sont librea defauts de materiaux et de vices de fabrication pendant une periode d'un an, exception faite de l'usure normale et des abus.

Pour toute reparation d'appareil de verication, vous devez obtenir un numero d'autorsation

de retour de marchandise aupres de notre service a la clientele en appelant le: +1 800 642-2155

Telecopieur: +1 760 598-9263. Numero sans frais aux Etats-Unis et au Canada: 760 510-0558. Ce numero doit etre clairement indique sur etiquette d'envoi. Expediez les appareils port

paye a Tempo Repair Center, 1390 Aspen Way, Vista, CA 92081 Etats-Unis. Veuillez inscrire la mention suivante sur tous les colis: Attention: TEST INSTRUMENT

REPAIR. Pour les articles non couverts par la garantie (chute, utlisation, abusive, etc), un devis de

reparation est disponible sur demande.

Remarque: avant de renvoyer un instrment de verication, veuillez vous assurer que la

batterie est encore chargee.

Page 17

LOCALIZADOR DE CABLES MODELO SOBS

WARNING

Lea y entienda este material antes de operar o dar servicio a este equipo. No entender c6mo operar de manera segura esta herramienta puede resultar en accidentes, causando lesiones graves o muerte.

El Modelo 508S està diseñado para localizar la trayectoria de cables

energizados (120 VAC) o desenergizados.

El Modelo 508S consta de:

TRANSMISOR 508ST RECEPTOR

508SR

CABLES CON PINZAS CAIMAN

ADAPTADOR DE AC

ESTUCHE PARA TRANSPORTAR

Rev 7

Page 18

CONTENIDO

1. DESCRIPCIÓN .............................................................................................................. 20

2. OPERACIÓN ................................................................................................................. 20

A. Prueba de la Batería .............................................................................................. 20

B. Conexión del Transmisor ....................................................................................... 21

C. Localización y Rastreo de Cables Enterrados .......................................................... 21

D. Medición de la Profundidad ................................................................................... 21

E. Rastreo Detràs de las Paredes ............................................................................... 22

F. Localización de lnterruptores (Aplicacion Comercial ligera y Residencial) ................. 22

G. Localización Exacta de Sitios para Perforar ............................................................ 22

H. Determinación de los Receptàculos que estàn en un Circuito Especíco .................. 23

I. Localización de Cables de Alarma, Sonido y Computadoras ..................................... 23

J. Localización de Receptàculos Ocultos .................................................................... 23

3. ESPECIFICACIONES ..................................................................................................... 23

4. MANTENIMIENTO ........................................................................................................ 24

INDICE DE FIGURAS

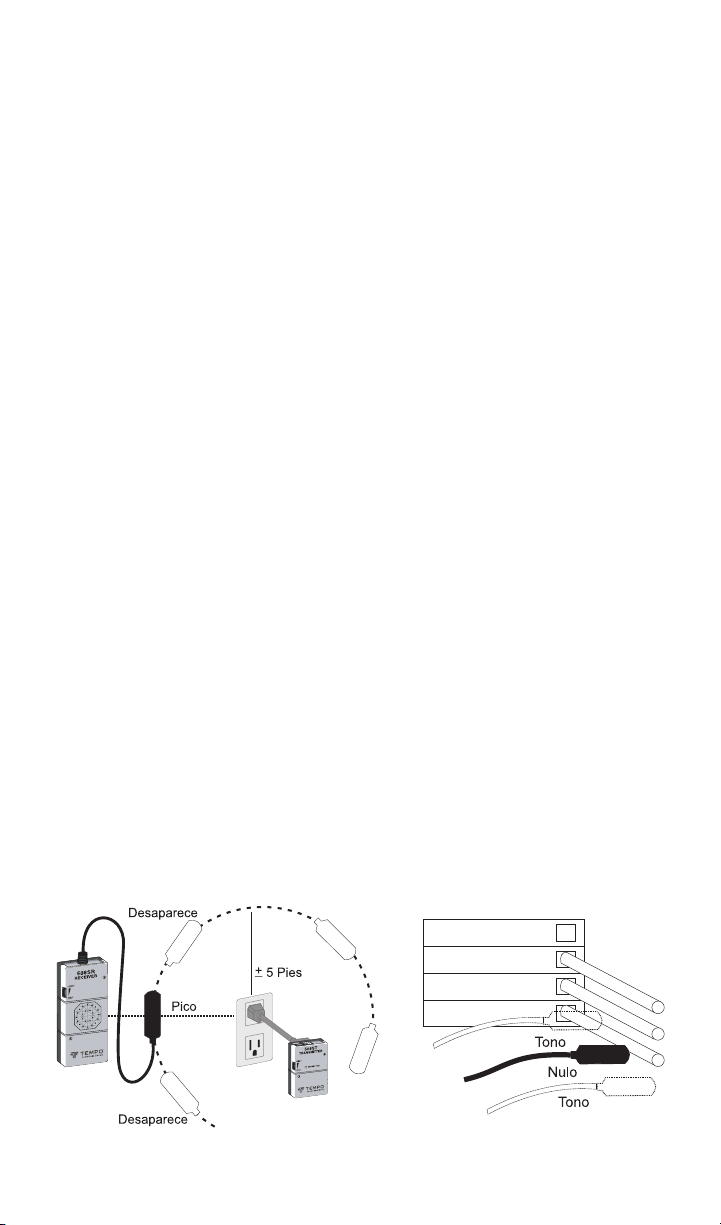

Fig. 01 - Adaptador de AC ................................................................................................ 20

Fig.02 - Medición de la Profundidad ................................................................................. 20

Fig.03 - Rastreo detràs de las Paredes .............................................................................. 21

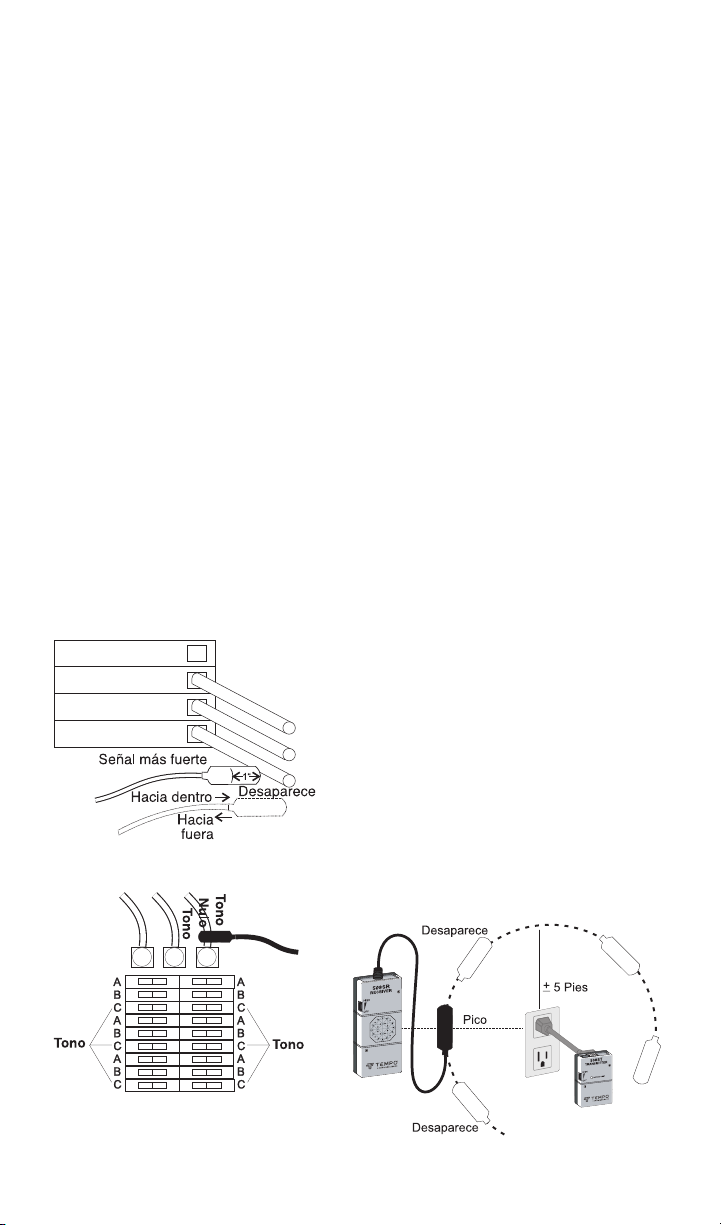

Fig.04 - Localización de lnterruptores ............................................................................... 21

Fig.05 - Localización de lnterruptores ............................................................................... 22

Fig.06 - ldenticación de la Fase ...................................................................................... 22

Fig.07 - Localización Exacta de Sitios de Perforación ........................................................ 22

Page 19

SíMBOLO DE ALERTA DE SEGURIDAD

Este simbolo se utiliza para llamar su atención sobre los peligros o las practicas no seguras de trabajo que podrian resultar en lesiones o danos a la propiedad. La palabra de

aviso, denida a continuación, indica la gravedad del peligro. El mensaje despues de la

palabra de aviso proporciona información para prevenir o evitar el peligro.

Peligros inmediatos que, si no se evitan, RESULTARAN en lesiones graves o muerte.

Peligros que, si nose evitan, PODRíAN resultar en lesiones muy graves o muerte.

PRECAUCION

Peligros que, si nose evitan, PUEDEN resultar en lesiones

PELIGRO DE DESCARGA ELÉCTRICA

No exponga esta unidad a la lluvia o a la humedad. El contacto con circuitos vivos puede resultar en lesiones graves o muerte.

Utilice esta unidad sólo para los nes que ha destinado el fabricante, coma

se indica en este manual. Cualquier otro uso puede afectar la protección pro porcionada por la unidad.

Utilice conductores de prueba o accesorios que sean apropiados para la apli cación. Consulte la categoria y el voltaje nominal del conductor o accesorio de prueba.

lnspeccione los conductores o los accesorios de prueba antes de usarlos. Los elementos deben estar limpios y secos, y el aislamiento debe estar en buen estado.

Antes de abrir la caja, retire los conductores de prueba del circuito y apague la unidad.

No cumplir con estas advertencias puede resultar en lesiones graves o muerte.

PRECAUCIÓN

No intente reparar esta unidad. No contiene piezas a las que pueda prestar servicio el usuario.

No exponga esta unidad a temperaturas extremas o alta humedad. Consulte las

especicaciones.

No cumplir con estas precauciones puede resultar en esiones y puede dañar el instrumento.

Page 20

1. DESCRIPCIÓN

1. El Localizador de Cables està diseñado para localizar la trayectoria de cables energizados (120 VAC) y desenergizados detràs de las paredes y subterràneos. El

508S es tambien capaz de localizar un interruptor especico, de localizar con precisíon los cables antes de perforar y de vericar los sitios subterràneos para cavar. El rango

efectivo es de hasta 3 pies de profundidad y hasta 1000 pies de longitud.

2. La unidad consta de un transmisor modelo 508ST, equipado con un interruptor giratorio para encender la unidad y ajustar el nivel de salida y un enchufe IEC en la parte trasera de la unidad para usarlo ya sea con el adaptador de AC o con los cables con pinzas caiman grandes. Se provee un interruptor de dos posiciones para seleccionar entre el adaptador de AC (PLUG) o los cables con pinzas caiman (LEADS). El transmisor tiene la caracteristica de apagado automatico. Si la unidad se deja encendida por 90 minutos aproximadamente, la unidad se apagarà por sí misma. Para reiniciarla, gire el interruptor a apagado, luego a encendido otra vez. El transmisor esta hecho en plàstico de alto impacto y funciona con una batería de 9V.

3. El receptor, modelo 508SR està equipado con un interruptor giratorio para encender la unidad y ajustar la ganancia del receptor. La antena de rastreo esta conectada al receptor con un cable de 5 pies de largo. El receptor también està equipado con la característica de apagado automàtico. Si el receptor ha estado encendido por 90 minutos aproximadamente, la unidad se apagarà. Para reiniciarla, solo apague el

interruptor, y luego enciéndalo otra vez. El receptor ha sido diseado para ltrar el ruido

relacionado con la corriente AC. El recep tor esta hecho de plàstico de alto impacto y funciona con una batería de 9V.

4. Los cables con pinzas caiman estan disponibles para conectar el transmisor a cables eléctricos, coaxial CATV, bajadas de teléfono, cables de control de riego o tubos metàlicos.

5. Està también incluido en el 508S un adaptador de AC para usarlo con el enchufe IEC del transmisor para usarlo con un tomacorriente. (Màximo de 120VAC)

6. Este sistema de localización està empacado en un estuche de plàstico moldeado para su transporte y tiene las instrucciones de operación en el interior de la tapa.

2. OPERACION

A. Prueba de la Bateria

Para probar la batería del transmisor, enciéndalo, conecte los cables con pinzas caimàn y haga corto juntando los cables, ponga el interruptor en LEADS y programe la salida al màxima. Un LED brillante indica que la condición de la batería es aceptable.

Para probar la batería del receptor, encienda el receptor y el transmisor y coloque la antena al lado del transmisor. Un tono audible indica que la condicion de la batería es aceptable.

Fig. 02 - Medición de ProfundidadFig. 01 - Adaptador de AC

Page 21

B. Conexion del Transmisor

Cuando se usa el adaptador de AC, insertelo en el enchufe IEC de la parte trasera del transmisor (508ST), luego conecte el adaptador de AC en el tomacorriente. (Vea Fig.01) Al usar el adaptador de AC, hay dos maneras de usarlo.Cuando el transmisor esta activado

en PLUG, la seal solo se aplica al lado activo del circuito. Colocando el transmisor en LEADS, la seal se aplica tanto al activo coma a la tierra (adecuado para la localizacion de

interruptores). Para mejores resultados seleccione el interruptor PLUG/LEADS adecuado. Para localizar cables desenergizados, conecte las cables con pinzas caiman en la parte

trasera del transmisor y active el interruptor del transmisor en LEADS. Hay tres opciones para la conexion. Puede conectar un cable del transmisor al blindaje y el otro cable a tierra, o puede conectarlos a un conductor y a tierra en el caso de un cable bajante sin blindaje. Tambien puede conectarlos a las dos conductores de un cable bajante sin blindaje.

C. Localización y Rastreo de Cables Enterrados

Para localizar cables electricos enterrados, coaxial CATV, bajadas de telefono, cables de control de riego o tubas metalicos, conecte uno de las cables con pinza caiman del 508ST a una tierra independiente con un paste conectado a tierra o con un desatornillador. No conecte a una tierra comun coma un tuba de metal para agua o al pedestal de tierra

ya que esto puede causar una cancelacion de la seal de retorno o producir seales

de localizacion falsas. El otro cable con pinza caiman se conecta al cable o a un tuba metalico de la siguiente manera:

1. Cables Electricos Desenergizados: Conecte el cable a las cables.

2. Coaxial CATV: Conecte el cable al blindaje. El 508S no afectara la seal.

3. Bajadas de Telefono: Conecte el cable a la funda. El 508S no afectara el servicio.

4. Cables de Control de Riego: Conecte el cable a un cable comun o a un cable de terminal.

5. Tubos de Gas con Cable Piloto: Conecte el cable al cable piloto.

6. Tubos Metalicos: Conecte el cable al tuba.

Una vez que el transmisor esta conectado, de vuelta al interruptor giratorio a la posicion 3 6 4. Suavemente oscile la antena del receptor cerca del suelo y aproximadamente a unos diez a quince pies de distancia del transmisor. El tono se oira a ambos lados del trayecto con un nulo (ausencia de tono) directamente sabre el trayecto. Continue a lo largo del trayecto siguiendo el nulo. Ajuste las controles del transmisor y receptor para trabajar con distancias mas grandes.

D. Midiendo Profundidad

Una vez que el trayecto ha sido determinado, marque el suelo en un punto nulo a lo largo del trayecto. Mantenga la antena del receptor en un angulo de 45 grados con respecto al suelo y alejese en angulo recto del trayecto del cable hasta que encuentre otro punto nulo. Marque este punto. La distancia entre las dos marcas es la profundidad aproximada del cable (Vea la Fig. 02).

Fig. 04- Localización de lnterruptores Fig. 03 - Rastreo en las Paredes

Page 22

E. Rastreo Detras de las Paredes

Mantenga el receptor en una mano y la antena en la otra. Ubique la antena plana a lo largo de la pared y en angulo recto al cable, aproximadamente a cinco pies del transmisor. Suavemente pase por el area en cuestion hasta que encuentre una serial PICO. Siga la serial PICO para rastrear el trayecto del cable. La serial pico se desvanecera segun la antena se vaya alejando mas de la trayectoria del cable. Ajuste primero la ganancia del recept or, luego, si es necesario, la salida del transmisor para obtener mejores resultados. (Vea la Fig. 03)

F. Localizacion de lnterruptores

(Aplicación Comercial ligera y Residencial)

Para localizar el interruptor de un tomacorriente especíco, el procedimiento de conexión

es el mismo que se explico en la Seccion 2B. Vaya a la caja de interruptores (breakers) y retire el panel de manera que los cables de

entrada a los interruptores queden expuestos, y encienda el receptor (posicion 2 6 3). NOTA: Debido a la variación en las técnicas de instalacion, la serial podria ser fuerte en

mas de un cable en la misma fase y puede estar presente una interferencia de AC o un zumbido de datos de computadora.

Explore cada cable del interruptor (breaker) orientando la antena hacia los cables. El cable en cuestion tendra un NULO obvio (ausencia de tono) cuando la punta de la antena esta sobre el cable en cuestion y con tono en ambos lados del cable. (Vea la Fig.04)

lnvestigue la intensidad de la señal en cada cable en cuestion acercando y alejando la antena enfrente de cada lado de estos cables. La serial mas fuerte se recibira cuando el cable esté a una pulgada aproximadamente de la punta de la antena. (Vea la Fig. 05). Escoja el conductor con serial mas fuerte y mas clara y con la antena todavfa mantenida contra el cable sospechoso, abra (desconecte) el interruptor (breaker). La señal se

suspenderà, identicando positivamente a ese interruptor (breaker). PRECAUCIóN: NO

ABRA EL INTERRUPTOR (BREAKER) SI ESTA CONECTADO A UN EQUIPO QUE NO PUEDE SER INTERRUMPIDO.

Para identicar la fase de alimentación del interruptor

(breaker) en cuestión, explore todas las entradas de lases de la caja del interruptor (breaker). El tono se oirà a lo largo de los Iados de la fase que lleva la serial con un nulo directamente sobre él. (Vea la Fig. 06)

G. Localización Exacta de Sitios de Perforacion

Monte el 508ST coma se describe en la Figura 01 y conectélo al receptàculo màs cercano. Localice y marque la trayectoria de cualquier señal cerca de su sitio de perforación. Si tiene ece razones para creer que

Fig. 05 - Localizacion de Carta Circuitos

hay otras instalaciones cerca de su sitio de perforación, use el procedimiento explicado en la Sección 2C, para la Localización y Rastreo de Cables Enterrados.

Fig. 06 - ldenticacion de la Fase

Fig. 07 - Localizacion Exacta de Sitios de Perforacion

Page 23

La señal generada por el transmisor puede detectarse a traves de las paredes y los techos.

Para la localización exacta de la ubicación del transmisor (sitio especico), envuelva los

cables con pinzas caimàn alrededor del 508ST, haga corto con los cables juntas, encienda el transmisor y asegúrelo con cinta en el lado opuesto de la pared o del techo. Explore la pared con la antena horizontal a la pared. (Vea la Fig. 07) La señal pico se oira cuando la antena pase directamente sabre el lugar del transmisor.

H. Determinacion de los Receptaculos que estan en un Circuito Especico

Coloque el 508ST como se explicó en la Figura 1 y revise los tomacorrientes adyacentes con la antena. Tendrà un tono en el receptàculo/tomac orriente del circuito en cuestión que està encendido. Si no recibe una serial clara, ese tomacorriente no es parte del circuito del cual se està transmitiendo.

I. Localización de Cables de Alarma, Sonido y Computadora

Para localizar otros cables, lo mejor es desconectar el cable en cuestion y conectar directamente solamente uncable del transmisor al cable sospechoso, dejando el otro

cable suelto. Rastree la trayectoria como se explicó en la Fig. 03.

J. Localización de Receptaculos Ocultos

Para localizar receptàculos que han sido cubiertos por una pared, conecte un cable del transmisor al cable del interruptor (breaker) y deje el otro cable colgando. Explore las paredes en el cuarto en cuestion con la antena plana a la pared siguiendo la trayectoria o la serial pico.

La serial se perdera o se desvanecerà ràpidamente una vez que haya pasado por el nal del

cable que termina en la caja del receptàculo.

3. ESPECIFICACIONES

Eléctricas

Voltaje de Salida (circuito abierto) ...............................................................................9V p-p

Frecuencia de Salida (nominal):

Transmisión ..........................................................................................................447.5KHz

Modulación de Audio .................................................................................................900 Hz

Protección de Voltaje .............................................................................................. 250 VAC

Batería ........................................................................................................................ 9 Vee

................................ (NEDA 1604, JIS 006P o IEC 6LR61) Vida de la Bateria (nominal)

508ST ........................................................................................................................35 hrs

508SR ........................................................................................................................ 20 hrs

Físicas

Medidas

508ST ................................................................................... 60x102x32 mm (2.38x4x1.25")

508SR ..................................................................................... 60x165x25 mm (2.38x6.5x1")

Estuche ................................................................................. 254x216x89 mm (10x8.5x3.5")

Peso

508ST ............................................................................................................... 119 g (4 oz)

508SR ............................................................................................................... 237 g (8 oz)

Estuche ....................................................................................................... 1.016 kg (36 oz)

Condiciones de Operacion/Almacenaje

Temperatura de Operacion:

Centígrados ........................................................................................................0°C a 50°C

Fahrenheit ........................................................................................................32°F a 122°F

Temperatura de Almacenaje:

Centígrados .................................................................................................. .. -17°C a 75°C

Fahrenheit ..........................................................................................................0°F a 167°F

Page 24

4. MANTENIMIENTO

El Úmico servicio requerido para mantener la operación apropiada es el reemplazo periódico de las baterías en el transmisor y el receptor.

A. Reemplazo de la Bateria

Antes de abrir la caja, retire los conductores de prueba del circuito y apague la unidad. No cumplir con estas advertencias puede resultar en lesiones graves o muerte.

Para reemplazar la batería del 508SR:

1. Deslice la cubierta del compartimiento de la batería.

2. Reemplace la batería de 9V. Fíjese en la polaridad.

3. Vuelva a colocar la cubierta.

Para reemplazar la bateria del 508ST:

1. Deslice la cubierta del compartimiento de la bateria.

2. Reemplace la batería de 9V. Fíjese en la polaridad.

3. Vuelva a colocar la cubierta.

B. Limpieza

Perióicamente limpie con un trapo limpio y detergente suave; no use abrasivos o solventes.

Garantía limitada de un año

Tempo Communcations Inc. garantiza este equipo contra defectos de material o de mano de obra, por el periodo de un año a partir de la fecha de compra. Esta garantía no se aplicara a ningún defecto, falla o dano causado por uso indebido o mantenimiento inadecuado.

Si su equipo necesita ser reparado usted debe solicitar un numero de Autorización de Devolución de Material (RMA #) contactando el departamento de servicios al consumidor de Tempo a los siguientes números telefnicos:

Llamadas gratis dentro de los EE.UU. y

USA y Canada: 800-642-2155 Tel: +800 642-2155 • Fax: +(760) 598-9263

Después de obtener él numero de autorizacion envie la unidad con el ete prepagado a

la siguiente direccion: Tempo, 1390 Aspen Way, Vista, CA 92081 USA Attention: TEST INSTRUMENT REPAIR RMA# _ Si el equipo esta fuera de garantía usted puede obtener una cotización del costo de

reparación comunicandose con el departamento de servicios al consumidor a los telefonos ya indicados.

Nata: Antes de devo/ver este equipo para ser reparado compruebe que las baterías estan cargadas y debidamente instaladas.

Page 25

MODEL 508S LEITUNGSSUCHER

ACHTUNG

Lesen Sie vor Betrieb oder Wartung dieses Geräts die Bedienungsanleitung sorgfältig durch. Mangelndes Verständis seiner sicheren Handhabung kann zu schweren bzw. tödlichen Verletzungen führen.

Das Modell 508S ist für die Lokalisierung von unter Strom stehenden (120 V~)

oder stromlosen Leitungsdrähten vorgesehen.

Das Modell 508S besteht aus:

• 508ST SENDER

• 508SR EMPFÄNGER

• LEITUNGEN MIT

KROKODILKLEMMEN

• NETZ ADAPTERSTECKER

• TRAGEKASTEN

Rev 7

Page 26

INHALT

1. BESCHREIBUNG ........................................................................................................... 28

2. BEDIENUNG ................................................................................................................ 28

A. Batterietest .......................................................................................................... 28

B. Senderanschluss .................................................................................................. 29

C. Lokalisieren und Verfolgen von unter Putz liegenden Leitungsdrahten .................... 29

D. Messen der Tiefe .................................................................................................. 29

E. Verfolgung von Unterputzleitungen ........................................................................ 30

F. Lokalisieren von Trennschaltern(fur leichte kommerzielle und private Anwendungen) 30

G. Nachweis von Bohrstellen .................................................................................... 31

H. Zuordnung von Steckdosen und Stromleitungen .................................................... 31

I. Lokalisieren von Alarm-, Ton- und Computerleitungen .............................................. 31

J. Lokalisieren von versteckten Steckdosen ............................................................... 31

3. TECHNISCHE DATEN .................................................................................................... 31

4. WARTUNG ................................................................................................................... 32

ABBILDUNGSVERZEICHNIS

Abb. 01 - Netzadapterstecker ........................................................................................... 28

Abb. 02 - Messen der Tiefe............................................................................................... 28

Abb. 03 - Verfolgung von Unterputzleitungen .................................................................... 29

Abb. 04 - Lokalisieren von Sicherungsschaltern ................................................................. 29

Abb. 05 - Lokalisieren von Sicherungsschaltern ................................................................. 30

Abb. 06 - ldentizieren der Phase ..................................................................................... 30

Abb. 07 - Nachweis von Bohrstellen .................................................................................. 30

Page 27

SICHERHEITS WARNSYMBOL

Dieses Symbol macht Sie auf gefährliche oder riskante Praktiken aufm erksam, die zu

Schäden oder Verletzungen fuhren konnen. Das Signalwort, wie nachfolgend deniert,

gibt den Ernst der Gefahr an. Der dem Signalwort folgende Hinweis informiert darüber, wie die Gefahr vermieden wird.

Akute Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod führt.

ACHTUNG

Gefahr, die bei Nichtvermeiden zu schweren Verletzungen oder zum Tod führen kann.

VORSICHT

Gefahr, die bei Nichtvermeiden zu Verletzungen führen kann.

ACHTUNG BERUHRUNGS GEFAHR

Dieses Gerat nicht Regen oder Feuchtigkeit aussetzen. Das Beruhren von Stromkreisen kann zu

schweren Verletzungen oder zum Tod fuhren. Dieses Gerät nur zu seinem vom Hersteller be-stimmten Zweck wie in dieser

Anleitung beschrieben verwenden. Andere Verwendungen beeintrachtigen u.U. den vom Gerat gebotenen Schutz. Für den jeweiligen Einsatz geeignete Messleitungen bzw. Zubehör verwen den.

Kategorie und Nennspannung von Messleitung und Zubehör prüfen. Messleitungen und Zubehör vor dem Einsatz überprüfen. Alie Teile mussen sauber

und trocken sein, die lsolierung muss sich in gutem Zustand bend en.

Vor Öffnen des Gehauses die Messleitungen vom Stromkreis entfernen und das Gerät abschalten.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu schweren Verletzungen oder Tod führen.

VORSICHT

An diesem Gerat keine Reparaturversuche unternehmen. Es enthalt keine vom Benutzer reparierbare Teile.

Das Gerat keinen extremen Temperaturen oder hoher Feuchtigkeit ausset zen. (Siehe Technische Dalen)

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu Verletzungen oder Schaden am Gerat führen.

Page 28

1. BESCHREIBUNG

1. Der Leitungssucherist tor die Lokalisierung van Strom tohrenden (120 V~) oder stromlosen Leitungsdrii.hten in Wii.nden und FuBboden vorgesehen. Das Gerii.t ist auch in der Lage, einen bestimmten Sicherungsschalter zu lokalisieren und die betreffenden

Leitungsdrii.hte aufzu nden, bevor mit Bohr- und AufreiBarbeiten begonnen wird. Die

effektive Reichweite betrii.gt bis zu 90 cm Tiefe und bis zu 300 m Lange.

2. Das Gerii.t besteht aus einem Sender Modell 508ST mit einem Rii.ndelradschalter zum Einschalten und Einstellen des Ausgangspegels sowie mit einer IEC-Buchse an der ROckseite tor den Netzadapterstecker oder die groBen Krokodilklemmenleitungen. Ober einen Schaller mit zwei Stellungen wird eingestellt, ob der Netzadapterstecker (PLUG) oder die Krokodilklemmenleitungen (LEADS) verwendet werden. Der Sender verfOgt Ober eine automatische Abschaltfunktion. Das Gerii.t schaltet sich automatisch aus, wenn es ca. 90 Minuten eingeschaltet bleibt. Um das Gerii.t wieder einzuschalten, den Stromschalter aus- und dann wieder einschalten. Der Sender ist aus stoBfestem Kunststoff hergestellt und wird mit einer 9-V-Batterie betrieben.

3. Der Empi.nger Modell 508R besitzt einen Rii.ndelradschalter zum Einschalten und Einstellen der Empfangsverstii.rkung. Die Verfolgungsantenne wird am Empi. nger Ober ein 1,5 m langes Kabel angeschlossen. Der Empi.nger ist ebenfalls mit einer automatischen Abschaltfunktion ausgestattet. Der Empi.nger schaltet sich automatisch aus, wenn er ca. 90 Minuten eingeschaltet bleibt. Um den Empi.nger wieder einzuschalten, den Stromschalter aus- und dann wieder einschalten. Der Empi. nger lter! das vom Netzstrom hervorgerufene Rauschen aus. Der Empi.nger ist aus

stoBfestem Kunststoff hergestellt und wird mit einer 9-V-Batterie betrieben.

4. Die Krokodilklemmenleitungen dienen zum Anschluss des Senders an elektrische Leitungsdrii.hte, Fernseh-Koaxkabel, Telefonleitungen, Bewii.sserungsschaltleitungen oder Metallrohre.

5. Zurn 508S gehort auch ein Netzadapterstecker zum Anschluss an die IEC Buchse am Sender zur Verwendung mit einer Steckdose (max. 120 V~).

6. Dieses Lokalisiersystem wird in einem Tragekasten aus Spritzguss mit zusii.tzlichen.

Bedienungsanweisungen benden sich an der lnnenseite des Deckels.

2. BEDIENUNG

A. Batterietest

Zurn Testen der Senderbatterie den Sender einschalten, die Krokodilklemmenleitungen anschlieBen und die Leitungen kurzschlie Ben. Den Schaller auf LEADS stellen und die maximale Ausgangsleistung einstellen. Ein einwandfreier Batteriezustand wird durch eine helle LED angezeigt.

Zurn Testen der Empi.ngerbatterie den Empi.nger einschalten und die Antenne an den

Sender halten. Ein einwandfreier Batteriezustand wird durch einen horbaren Ton angezeigt.

Abb. 01 - Netzadapterstecker

Abb. 02 - Messen der Tiefe

Page 29

B. Senderanschluss

Bei Verwendung des Netzadaptersteckers den Stecker in die IEC-Buchse an der ROckseite des Senders (508ST) stecken und den Netzstecker an einer Wandsteckdose anschlieBen (siehe Abb. 1). Es stehen zwei Anwendungsmoglichkeiten zur Auswahl. Wird der Sender auf PLUG gestellt, wird das Signal nur an die Strom fOhrende Seite des Stromkreises angelegt. Steht der Sender auf LEADS, wird das Signal sowohl in die Stromleitung als auch in die Erdungsleitung gespeist (am besten zur Lokalisierung von Sicherungsschaltern geeignet). Den Schaller fur beste Ergebnisse auf PLUG oder LEADS stellen.

Zurn Aunden eines stromlosen Kabels die Krokodilklemmenleitungen an der ROckseite

des Senders anschlieBen und den Senderschalter auf LEADS stellen. Es sind drei Anschlussmoglichkeiten vorhanden. Sie konnen eine Leitung des Senders mit dem Kabelmantel und die andere Leitung mit Erde verbinden oder Sie konnen eine Leitung mil einer Ader und die andere mit Erde einer unabgeschirmten Anschlussleitung verbinden. Sie konnen den Anschluss auch an zwei Adern einer unabgeschirmten Anschlussleitung vornehmen.

C. Lokalisieren und Verfolgen von Unterputzleitungen

Um unter Putz liegende elektrische Kabel, Kabelfernseh-Koaxkabel, Telefonleitungen, Bewasserungsschaltleitungen oder Metallrohre zu lokalisieren, eine

Krokodilklemmenleitung des 508ST Ober einen Erdungspock oder Schraubendreher mit

einer unabhangigen Erde verbinden. Nicht mit einer gemeinsam verwendeten Erde, wie einem metallenen Wasserrohr oder einem Untersatz, verbinden, da diese das ROcksignal ausloschen oder falsche Lokalisiersignaleerzeugen konnen. Die andere Leitung wird mil dem Kabel bzw. dem Metallrohr auf folgende Weise verbunden:

1. Stromfreie elektrische Leitungsdrahte: Die Leitung mit den Drahten verbinden.

2. Kabelfernseh-Koax: Die Leitung mit der Abschirmung verbinden. Das 508S unterbricht nicht das Signal.

3. Telefonleitungen: Die Leitung mil dem Mantel verbinden. Das 508S unterbricht nicht den Telefonbetrieb.

4. Bewasserungsschaltleitungen: Die Leitung mit dem 0-V-Leiter oder der Stationsleitader verbinden.

5. Gasrohre mit Priifader: Die Leitung mil der PrOfader verbinden.

6. Metallrohre: Die Leitung mit dem Rohr verbinden.

Nach dem AnschlieBen des Senders den Randelradschalter auf 3 oder 4 stellen. Die Empfangerantenne sachte dicht an Erde und ca. 3 - 4,5 m vom Sender entfernt halten. Der Ton lasst sich auf beiden Seiten des Leitungsweges horen, wahrend er direkt Ober dem Leitungsweg verstummt (Nullanzeige).Den Leitungsweg anhand der Nullanzeige verfolgen. Den Sender und Empfanger auf Erzielung groBerer Entfernungen einstellen.

D. Messen der Tiefe

Nach dem Ermitteln des Leitungsverlaufsdie Erdung an einem Nullpunkt entlang des

Abb. 03 - Verfalgung van Unterputzleitungen

Abb. 04 - Lakalisieren van Sicherungsschaltern

Page 30

Leilungsverlaufs markieren. Die Empfangeranlenne in einem 45-Grad-Winkel an die Erdung hallen und im rechlen Winkel vom Leitungsverlauf fort bewegen, bis ein weilerer Nullpunkt gefunden wird. Diesen Punkt markieren. Der Absland zwischen den beiden Markierungen ist die ungefahre Tiefe des Leitungsdrahtes (siehe Abb. 02).

E.Verfolgung von Unterputzleitungen

Den Empfänger mil einer Hand und die Antenne mit der anderen halten. Die Antenne

ach an der Wand und im rechten Winkel zur Leitung, ca. 1,5 m vom Sender entfernt

positionieren. Milder Antenne behulsam Über den belreffenden Bereich fahren, bis ein Spitzensignal gefunden wird. Den Leitungsverlauf anhand des Spitzensignals verfolgen. Je weiter sich die Antenne vom Leitungsverlauf entfernt, desto schwacher wird das Spitzensignal. Fur beste Ergebnisse zunachst die Empfangerverstarkung und anschlieBend, falls notig, die Senderausgangsleistung einslellen (siehe Abb. 03).

F. Lokalisieren von Sicherungsschaltern

(Leichle kommerzielle und private Anwendungen) Um den Sicherungsschalter tor eine bestimmte Steckdose zu linden, werden die gleichen

Verbindungen wie in Abschnitt 2B vorgenommen. Die Tafel des Sicherungskastens entfernen, sodass die Leitungsdrahle, die in die

Sicherungsschalter !ühren, sichtbar sind. Den Empfanger auf Position 2 oder 3 slellen. HINWEIS: Aufgrund verschiedener lnstallationslechniken kann es vorkommen, dass

ein starkes Signal auf mehreren Leitungsadern derselben Phase zu verzeichnen und Nelzinterferenz oder Gomputerdatenbrumm vorhanden ist.

Jeden Sicherungsschalterdraht einzeln mit der Antenne abtasten. Der gesuchte Leitungsdrahtweist einen eindeutigen Nullwert (kein Ton) auf, wenn sich die Antenne direkt

über ihm bendet, wahrend beidseitig davon ein Ton horbar isl (siehe Abb. 04).

Die Signalslärke an den belreffenden Leilungsdrähten prüfen, indem die Anlenne sachte in Schlangellinien entlang dieser Leitungsdrähte gefÜhrt wird. Das lauteste Signal wird empfangen, wenn sich der Leitungsdrahl ca. 2,5 cm von der Antennenspitze entfernt

bendet (siehe Abb. 05). Die Ader mit dem lautesten und deullichslen Signal wahlen und

den Sicherungsschaller betaligen, wahrend sich die Antenne noch an diesem Leitungsdraht

bendet. Das Signal erlischl, wodurch der Sicherungsschalter eindeutig identiziert ist.

Das Signal erlischl, wodurch der

Sicherungsschalter eindeutig identiziert ist.

AGHTUNG: DEN SIGHERUNGSSGHALTER NIGHT BETATIGEN, WENN DIESER MIT GERATEN VERBUNDEN 1ST, DIE NIGHT UNTERBROGHEN WERDEN DORFEN.

Zur Erkennung der Phase, die den fraglichen Sicherungsschalter speist, alle in den Sicherungskasten eintretenden Phasen abtasten. Der Ton ist zu beiden Seiten der Signal tragenden Phase horbar und stumm direkt Ober der Phase

Abb. 05 - Lakalisieren van

Sicherungsschaltern

(siehe Abb. 06).

Abb. 06 - ldentizieren der Phase

Abb. 07 - Nachweis van Bahrstellen

Page 31

G. Nachweis von Bohrstellen

Das 508ST wie in Abbildung 02 gezeigt einrichten und an der nachsten Netzsteckdose anschlieBen. Den Verlauf eines Signals nahe an der Bohrstelle lokalisieren und markieren. Falls andere lnstallationen nahe an der Bohrstelle vermutet werden, wie in Abschnitt 2C, Lokalisieren und Verfolgen von Unterputzleitungen" vorgehen

Das vom Sender erzeugte Signal kann durch Wande und Deeken erkannt werden. Um exakt den Ort des Senders (konkrete Stelle) zu ermitteln, die Krokodilklemmenleitungen um das 508STwickeln, die Leitungen kurzschlieBen, den Sender einschalten und mit Klebeband an der gegenOberliegenden Seite der Wand oder Decke befestigen. Die Wand abtasten, wobei

die Antenne ach gegen die Wand gehalten wird (siehe Abb. 07). Das Spitzensignal ist

hbrbar, wenn die Antenne direkt Ober den Ort des Senders fahrt.

H. Zuordnung von Steckdosen und Stromleitungen

Das 508STwie in Abbildung 2 gezeigt einrichten und umliegende Steckdosen mit der Antenne abtasten. Ein Ton ist an der Steckdose hbrbar, mit der die fragliche

Stromleitung verbunden ist. Wenn kein eindeutiges Signal empfangen wird, liegt diese Steckdose nicht an der Stromleitung, auf der gesendet wird.

I. Lokalisieren von Alarm-, Ton- und Computerleitungen

Um andere Leitungsdrahte zu lokalisieren, ist es am besten, den betreffenden Leitungsdraht zu trennen und nur eine Senderleitung direkt mit dem Leitungsdraht zu verbinden, wahrend die andere Leitung frei gelassen wird. Den Leitungsverlauf wie in Abb. 03 gezeigt verfolgen.

J. Lokalisieren von versteckten Steckdosen

Um Steckdosen zu lokalisieren, die durch eine Trockenwand verdeckt sind, eine Senderleitung mit dem Leitungsdraht am Sicherungsschalter verbinden und die andere Leitung frei lassen. Die Wande in dem betreffenden Raum mit der Antenne jeweils an der Wand abtasten und dem Leitungsverlauf bzw. dem Spitzensignal folgen. Das Signal geht verloren oder wird rasch schwacher, wenn die Antenne Ober das Ende der Leitung hinaus gefOhrt wird, die im Anschlusskasten abgeschlossen ist.

3. TECHNISCHE DATEN

Elektrisch

Ausgangsspannung (oftener Stromkreis):.................................. 9 Vp-p

Ausgangsfrequenz (nominal): Trager..................................... 447,5 kHz

Tonmodulation:...................................................... 900 Hz

Spannungsschutz:.................................................... 250 V-

Batterie.................................... (NEDA 1604, JIS 006P oder IEC 6LR61)

Batteriebetriebsdauer (nominal)

508ST........................................................... 35 Stunden

508SR........................................................... 20 Stunden

Abmessungen

MaBe

508ST.......................................... 60 x 102 x 32 mm (2,38 x 4 x 1,25")

508SR........................................... 60 x 165 x 25 mm (2,38 x 6,5 x 1")

Kit..............................................254 x 216 x 89 mm (10 x 8.5 x 3,5")

Gewicht

508ST............................................................. 119 g (4 oz)

508SR............................................................. 237 g (8 oz)

Kit............................................................. 1,016 kg (36 oz)

Page 32

Betriebs- und Lagerungsbedingungen

Betriebstemperatur:

Celsius .......................................... 0°c bis 50°C

Fahrenheit .......................................... 32° F bis 122° F

Lagerungstemperatur:

Celsius .......................................... 17°C bis 75°C

Fahrenheit ......................................... 0° F bis 167° F

4. WARTUNG

Als einzige Vor-Ort-Wartung, die zur einwandfreien Funktion des Gerates erforderlich ist, muss die Batterie im Sender und Empfanger regelmäßig ausgewechselt werden.

A. Batteriewechsel

AACHTUNG

Var Öffnen des Gehauses die Messleitungen van der Leitung entfernen und das Gerät abschalten.

Nichtbeachten dieser Sicherheitsvorkehrungen kann zu schweren Verletzungen oder zum Tod führen.

Auswechseln der Batterie im 508SR:

1. Den Batteriefachdeckel abschieben.

2. Die 9-V-Batterie auswechseln. Auf richtige Polung achten.

3. Den Batteriedeckel wieder aufsetzen.

Auswechseln der Batterie im 508ST:

1.Den Batteriefachdeckel abschieben.

2. Die 9-V-Batterie auswechseln. Auf richtige Polung achten.

3. Den Batteriedeckel wieder aufsetzen.

B. Reinigen

Die Gehäuse regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel abwischen.Keine Scheuer- oder Lösungsmittel verwenden.

Einjahrige beschrankte Garantie

Tempo Communications Inc. garantiert dem Erstkaufer dieser Produkte, dass sie unter Ausschluss von normalem VerschleiB oder Missbrauch ein Jahr lang frei von Material- und Herstellungsfehlern sind.

Bei allen Reparaturen an Priifgeraten muss zunachst eine Riicksendungserlaubnisnr. (RA No.) bei der Kundendienstabteilung unter:

Gebiihrenfrei in den USA und Kanada: 760 510-0558 Telephone +1 800 642-2155 Fax +1 760 598-9263.

Diese Nummer muss gut lesbar auf dem Versandetikett angegeben werden. Alie Gerate freigemacht an Tempo Repair Center, 1390 Aspen Way, Vista, CA 92081 USA.

A senden und mit Attention "TEST INSTRUMENT REPAIR" beschriften. Bei Geraten ohne Garantieschutz (z.B. gefallene oder missbrauchte Gerate) kann ein

Kostenvoranschlag ir die Reparatur eingeholt werden.

Hinweis: Bitte laden Sie vor dem Einsenden die Batterien des Geriits vollstiindig auf.
