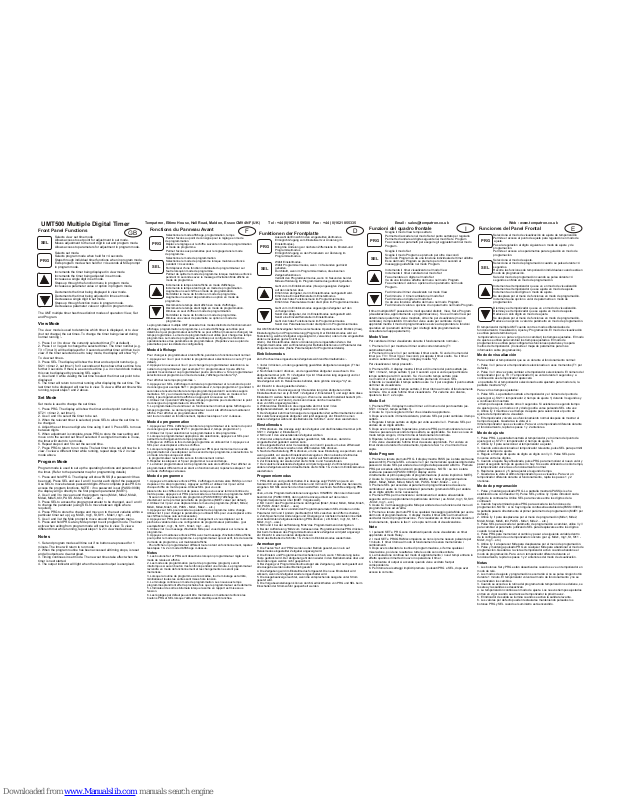

Tempatron UMT500 User Manual

UMT500 Multiple Digital Timer

GB

Front Panel Functions

SEL

PRG

Tempatron, Eltime House, Hall Road, Maldon, Essex CM9 4NF (UK)

F

SEL

Fonctions du Panneau Avant

PRG

D

Tel : [phone] Fax : [phone]

I

Email : [e-mail]

Funzioni del quadro frontale

Funktionen der Frontplatte

SEL

SEL

PRG

PRG

E

Web : www.tempatron.co.uk

Funciones del Panel Frontal

SEL

PRG

Selects view set time mode

Allows access to set point for adjustment in set mode.
Moves adjustment to the next digit in set and program mode.
Allows access to parameters for adjustment in program mode.

Selects set mode.
Selects program mode when held for >4 seconds.
Steps through individual timer functions when in program mode.
Exits program mode when held for >4 seconds at Mde prompt
in program mode.

Increments the timer being displayed in view mode
Increments the timer being adjusted in set mode.
Increases a single digit in set mode.
Steps up through the function menu in program mode.
Increases a parameter value or option in program mode.

Decrements the timer being displayed in view mode.
Decrements the timer being adjusted in time set mode.
Decreases a single digit in set mode.
Steps up through function menu in program mode.
Decreases a parameter value or option in program mode.

The UMT multiple timer has three distinct modes of operation: View, Set
and Program.

View Mode

The view mode is used to determine which timer is displayed, or to view
(but not change) the set times. To change the timer being viewed during
normal running :-

1. Press /\ or \/ to show the currently selected timer (T1 at default).

2. Press /\ or \/ again to change the selected timer. The timer number (e.g.
T3 = Timer 3) will be displayed for 3 seconds and that timer will then be in
view. If the timer selected is set to relay mode, the display will show "rly".

To view set times:-

3. Press SEL. The display will show the timer and set point number (e.g.
St21 = timer 2, set time 1) for 3 seconds and then shows that set time for a
further 3 seconds. If there is a second set time (i.e. in cct and dodo modes)
this can be displayed by pressing SEL again.

4. Use /\and \/ while viewing the set time to select the timer set point to be
displayed.

5. The timer will return to normal running after displaying the set time. The
last timer to be displayed will now be in view. To view a different timer while
running, repeat steps 1 and 2 above.

Set Mode

Set mode is used to change the set times.

1. Press PRG. The display will show the timer and set point number (e.g.
ST21 = timer 2, set time 1).

2. Use /\ and \/ to select the timer to be set.

3. When the relevant timer is selected, press SEL to allow the set time to
be changed.

4. Adjust the set time one digit at a time using /\ and \/. Press SEL to move
between digits.

5. When adjustment is complete, press PRG to store the new setting and
move on to the second set time if selected. If a single time mode is in use,
the timer will return to run mode.

6. Repeat steps 4 and 5 to set the second time.

7. Press PRG to return to run mode. The last timer to be set will now be in
view. To view a different timer while running, repeat steps 1 & 2 in view
mode above.

Program Mode

Program mode is used to set up the operating functions and parameters of

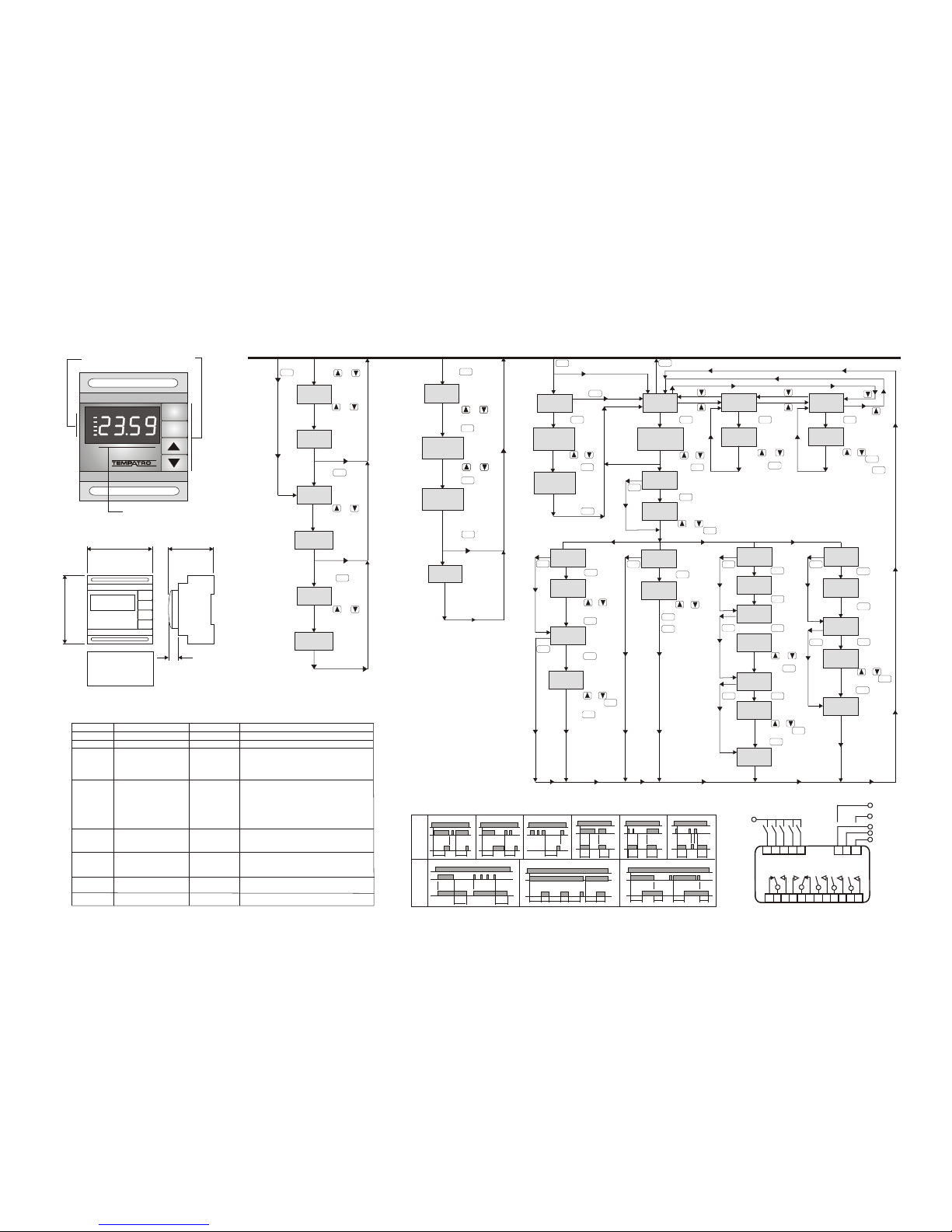

the timer. (Refer to the parameter map for programming details)

1. Press and hold PRG. The display will show PASS (if a password>0 has
been set). Press SEL and use /\ and \/ to enter each digit of the password.
Use SEL to move between password digits. When complete press PRG to
access the program functions. NOTE : if no password is set (PASS=0000)
the display will go directly to the first program parameter (MdE1).

2. Use /\ and \/ to move around the program menu (Mde1, Mde2, Mde3,
Mde4, Mde5, tdir, PASS - Mde1, Mde2 … etc.)

3. Press SEL to access the program parameter to be changed, use /\ and \/
to change the parameter (using SEL to move between digits where
required).

4. Press PRG to store the change and move on to the next variable within a
particular timer set up ( eg. Mde1, rng1, St, St11 - Mde1, rng1…etc)

5. Use /\ and \/ at the Mde prompt to move around the program menu.

6. Press and hold PRG at any Mde prompt to exit program mode. The timer
active when exiting from program mode will now be in view. To view a
different timer while running, repeat steps 1 & 2 in view mode above.

Notes

1. Set and program modes will time out if no buttons are pressed for 1
minute. The timer will return to run mode.

2. When the program routine has been accessed all timing stops, is reset
and all outputs are de-energised.

3. Timing continues in set mode. The new set times take effect when the
timer is next started.

4. The output indicator will light when the relevant output is energised.

Sélectionne le mode affichage, programmation, temps

Permet l'accès au point de consigne pour le réglage en mode

de programmation.

Déplace le réglage sur le chiffre suivant en mode de programmation
et mode de programme.
Permet l'accès aux paramètres pour le réglage dans le mode

de programme.

Sélectionne le mode de programmation.
Sélectionne le mode de programme lorsque maintenu enfoncé

pendant >4 secondes.

Fait déplacer d'une fonction individuelle du programmateur sur
l'autre lorsqu'en mode de programme.
Permet de quitter le mode de programme lorsque maintenu enfoncé
pendant >4 secondes avec le message d'invitation Mde affiché en
mode de programme.

Incrémente le temps étant affiché en mode d'affichage.
Incrémente le temps étant réglé en mode de programmation.
Augmente un seul chiffre en mode de programmation.
Fait défiler le menu de fonction en mode de programme.
Augmente une valeur de paramètre ou option en mode de

programme.

Décrémente le temps étant affiché en mode d'affichage.
Décrémente le temps étant réglé en mode de programmation.
Diminue un seul chiffre en mode de programmation.
Fait défiler le menu de fonction en mode de programme.
Diminue une valeur de paramètre ou option en mode de

programme.
Le programmateur multiple UMT possède trois modes distincts de fonctionnement :

affichage, programmation et programme. Le mode d'affichage est utilisé pour
déterminer quel programmateur est affiché ou pour afficher (mais sans changer) les
temps programmés. Le mode de programmation est utilisé pour changer les temps
programmés. Le mode de programme est utilisé pour configurer les fonctions
opérationnelles et les paramètres du programmateur. (Reportez-vous au plan de
paramètres pour les détails de configuration).

Mode d'affichage

Pour changer le programmateur étant affiché, pendant un fonctionnement normal :

1. Appuyez sur /\ou \/ pour montrer le programmateur sélectionné en cours (T1 par
défaut).

2. Appuyez à nouveau sur /\ou \/ pour changer le programmateur sélectionné. Le
numéro du programmateur (par exemple T3 = programmateur 3) sera affiché
pendant 3 secondes et ce programmateur pourra alors être vu. Si le programmateur
sélectionné est programmé en mode de relais, l'affichage montrera "rly".

Pour afficher les temps programmés :-

3. Appuyez sur SEL. L'affichage montrera le programmateur et le numéro de point
de consigne (par exemple St21 = programmateur 2, temps programmé 1) pendant 3
secondes et ensuite montrera le temps programmé pendant 3 secondes supplé
mentaires. S'il y a un deuxième temps programmé (c'est à dire en modes cct et
dodo), il peut également être affiché en appuyant à nouveau sur SEL.

4. Utilisez /\et \/ pendant l'affichage du temps programmé pour sélectionner le point
de consigne du programmateur à être affiché.

5. Le programmateur reviendra sur un fonctionnement normal après l'affichage du
temps programmé. Le dernier programmateur à avoir été affiché sera maintenant
affiché. Pour afficher un programmateur diffé
rent tout en restant en fonctionnement, répétez les étapes 1 et 2 ci-dessus.

Mode de programmation

1. Appuyez sur PRG. L'affichage montrera le programmateur et le numéro du point
de consigne (par exemple ST21 = programmateur 2, temps programmé 1).

2. Utilisez /\et \/ pour sélectionner le programmateur à être programmé.

3. Lorsque le programmateur approprié a été sélectionné, appuyez sur SEL pour
permettre le changement du temps programmé.

4. Réglez un chiffre à la fois du temps programmé en utilisant /\et \/. Appuyez sur
SEL pour vous déplacer entre les chiffres.

5. Lorsque le réglage est terminé, appuyez sur PRG pour mémoriser la nouvelle
programmation et vous déplacer sur le second temps programmé, si sélectionné. Si
un mode à temps unique est utilisé
, le programmateur reviendra sur son fonctionnement normal.

6. Répétez les étapes 4 et 5 pour programmer le second temps.

7. Le dernier programmateur à être programmé sera alors affiché. Pour afficher un
programmateur différent tout en étant en fonctionnement, répétez les étapes 1 & 2
en mode d'affichage ci-dessus.

Mode de programme

1. Appuyez et maintenez enfoncé PRG. L'affichage montrera alors PASS (si un mot
de passe >0 a été programmé). Appuyez sur SEL et utilisez /\et \/ pour entrer
chaque chiffre du mot de passe. Utilisez SEL pour vous dé
placer entre les chiffres du mot de passe. Lorsque vous avez terminé l'entrée du
mot de passe, appuyez sur PRG pour accéder aux fonctions du programme. NOTE
: Si aucun mot de passe n'a été programmé (PASS=0000) l'affichage ira
directement sur le premier paramètre de programme (MdE1 valeur par défaut).

2. Utilisez /\et \/ pour vous déplacer dans le menu de programme. (Mde1, Mde2,
Mde3, Mde4, Mde5, tdir, PASS - Mde1, Mde2 … etc.)

3. Appuyez sur SEL pour accéder au paramètre de programme à être changé.
Utilisez /\et \/ pour changer le paramètre (en utilisant SEL pour vous déplacer entre
les chiffres lorsque cela est nécessaire).

4. Appuyez sur PRG pour mémoriser le changement et vous déplacer sur la
prochaine variable dans une configuration de programmateur particulière. ( par
exemple Mde1, rng1, St, St11 - Mde1, rng1…etc.)

5. Utilisez /\et \/ au message d'invitation Mde pour vous déplacer sur le menu de
programme.

6. Appuyez et maintenez enfoncé PRG avec tout message d'invitation Mde affiché
pour quitter le mode de programme. Le programmateur qui est actif, lors de la sortie
du mode de programme, est maintenant affiché
. Pour afficher un programmateur différent tout en étant en fonctionnement, répétez
les étapes 1 & 2 en mode d'affichage ci-dessus.

Notes

1. Les boutons Set et PRG sont désactivés lorsqu'un programmateur réglé sur le
mode de relais est affiché.

2. Les modes de programmation (set) et de programme (program) seront
interrompus si aucun bouton n'est enfoncé pendant une minute. Le programmateur
reviendra en mode de fonctionnement et les changements ne seront pas
mémorisés.

3. Lorsque la routine de programme a été accédée, tout le minutage est arrêté,
réinitialisé et toutes les sorties sont mises hors tension.

4. Le minutage continue en mode de programmation. Les nouveaux temps
programmés prendront effet la prochaine fois que le programmateur est redémarré.

5. L'indicateur de sortie s'allumera lorsque la sortie en rapport est mise sous
tension.

6. Les réglages par défaut peuvent être mémorisés en maintenant enfoncé les
boutons PRG et SEL lorsque l'alimentation électrique est branchée.

Auswahl der Einsicht in den eingestellten Zeitmodus.

Ermöglicht Zugang zum Einstellwert zur Änderung im
Einstellmodus).
Bringt die Änderung zur nächsten Ziffernstelle im Einstell-und
Programmiermodus
Ermöglicht Zugang zu den Parametern zur Änderung im
Programmiermodus.

Wählt Einstellmodus.
Wählt Programmiermodus, wenn >4 Sekunden gedrückt
gehalten.
Durchläuft, wenn im Programmiermodus, die einzelnen
Zeitgeberfunktionen.
Verläßt den Programmiermodus, wenn >4 Sekunden bei der
Mde-Aufforderung im Programmiermodus gedrückt gehalten.

Geht vom im Einblicksmodus (View) angezeigten Zeitgeber
auf den nächsten über.
Erhöht den Zeitgeber, der im Einstellmodus nachgestellt wird.
Erhöht eine Einzelziffernstelle im Einstellmodus.
Geht durch das Funktionsmenü im Programmiermodus.
Erhöht den Parameterwert oder die Option im Programmiermodus.

Geht vom im Einblicksmodus angezeigten Zeitgeber auf den
vorherigen über.
Senkt den Zeitgeber, der im Einstellmodus nachgestellt wird.
Senkt eine Einzelziffernstelle im Einstellmodus.
Geht durch das Funktionsmenü im Programmiermodus.
Senkt den Parameterwert oder die Option im Programmiermodus.

Der UMT-Mehrfachzeitgeber hat drei verschiedene Operationsmodi: Einblick (View),
Einstellung (Set) und Programmierung (Program). Der Einblicksmodus wird zur
Feststellung, welcher Zeitgeber angezeigt wird, verwendet, oder um die eingestellten
Zeiten einzusehen (jedoch nicht zu ä
ndern). Der Einstellmodus dient zur Änderung der eingestellten Zeiten. Der
Programmiermodus wird zur Einstellung der Betriebsfunktionen und Parameter des
Zeitgebers verwendet. (Siehe Parameterplan für Programmierdetails).

Einblicksmodus

Zum Wechsel des eingesehenen Zeitgebers während Normalbetriebs :-

1. /\oder \/ drücken, um den gegenwärtig gewählten Zeitgeber anzuzeigen (T1 bei
Vorgabe).

2. Nochmals /\oder \/ drücken, um den gewählten Zeitgeber zu wechseln. Die
Zeitgebernummer (z.B. T3 = Zeitgeber 3) wird 3 Sekunden lang angezeigt und ist
dann einsehbar. Wenn der gewä
hlte Zeitgeber sich im Relaismodus befindet, dann gibt die Anzeige "rly" an.

Zur Einsicht in die eingestellten Zeiten:-

3. SEL drücken. Die Anzeige zeigt 3 Sekunden lang den Zeitgeber und die
Einstellwertnummer an (z.B. St21 = Zeitgeber 2, Einstellzeit 1) und zeigt dann diese
Einstellzeit 3 weitere Sekunden lang an. Wenn eine zweite Einstellzeit besteht (d.h..
in den Modi 'cct' und 'dodo'), dann kann dieses durch erneutes Drü
cken von SEL angezeigt werden.

4. Während des Einblicks in die eingestellte Zeit mit /\und \/ den
Zeitgebereinstellwert, der angezeigt werden soll, wählen.

5. Der Zeitgeber kehrt nach Anzeige der eingestellten Zeit auf Normalbetrieb zurück.
Der zuletzt anzuzeigende Zeitgeber wird jetzt angezeigt. Zur Einsicht in einen
anderen Zeitgeber während des Betriebs die Schritte 1 und 2 oben wiederholen.

Einstellmodus

1. PRG drücken. Die Anzeige zeigt den Zeitgeber und die Einstellwertnummer (z.B.
ST21 = Zeitgeber 2, Einstellzeit 1).

2. Mit /\und \/ den einzustellenden Zeitgeber wählen.

3. Wenn der entsprechende Zeitgeber gewählt ist, SEL drücken, damit die
eingestellte Zeit geändert werden kann.

4. Die eingestellte Zeit unter Verwendung von /\und \/ jeweils um einen Ziffernwert
ändern. Zum Wechsel zwischen den Ziffernstellen SEL drücken.

5. Nach der Nachstellung PRG drücken, um die neue Einstellung zu speichern und,
wenn gewählt, zur zweiten Einstellzeit überzugehen. Wenn einzelner Zeitmodus
verwendet wird, dann geht der Zeitgeber wieder auf Normalbetrieb über.

6. Zur Einstellung der zweiten Zeit die Schritte 4 und 5 wiederholen.

7. Der zuletzt einzustellende Zeitgeber wird jetzt angezeigt. Zur Einstellung eines
anderen Zeitgebers während des Betriebs die Schritte 1 & 2 oben im Einblicksmodus
wiederholen.

Programmiermodus

1. PRG drücken und gedrückt halten. Die Anzeige zeigt 'PASS' an (wenn ein
Kennwort>0 eingestellt ist). SEL drücken und mit /\und \/ jede Ziffer des Kennworts
eingeben. Mit SEL zwischen den Kennwortziffern wechseln. Nach Beendigung PRG
drü
cken, um die Programmierfunktionen anzugehen. HINWEIS: Wenn kein Kennwort
bestimmt ist (PASS=0000), dann geht die Anzeige direkt auf den ersten
Programmierparameter über (MdE1 Vorgabewert).

2. Mit /\und \/ das Programmiermenü durchgehen (Mde1, Mde2, Mde3, Mde4, Mde5,
tdir, PASS - Mde1, Mde2 … usw.)

3. Zum Zugang zu den zu ändernden Programmparametern SEL drücken und die
Parameter mit /\und \/ ändern (bei Bedarf mit SEL zwischen den Ziffern schalten).

4. Zum Speichern der Änderungen und Übergang zur nächsten Variablen innerhalb
einer bestimmten Zeitgebereinstellung PRG drücken ( z.B. Mde1, rng1, St, St11 ­Mde1, rng1…usw.)

5. Mit /\und \/ bei der Aufforderung 'Mde' das Programmiermenü durchgehen.

6. Bei der Aufforderung 'Mde' zum Verlassen des Programmiermodus PRG drücken.
Der beim Verlassen des Programmiermodus aktive Zeitgeber wird jetzt angezeigt.
Zur Einsicht in einen anderen Zeitgebers wä
hrend des Betriebs die Schritte 1 & 2 oben im Einblicksmodus wiederholen.

Anmerkungen

1. Die Tasten 'Set' und 'PRG' werden außer Betrieb gesetzt, wenn ein auf
Relaismodus eingestellter Zeitgeber angezeigt wird.

2. Die Einstell- und Programmiermodi schalten sich ab, wenn 1 Minute lang keine
Taste gedrückt wird. Der Zeitgeber geht dann wieder in den Betriebsmodus über und
die Änderungen werden nicht gespeichert.

3. Bei Zugang zur Programmierroutine stoppt alle Zeitgebung, wird nachgestellt und
alle Ausgabe werden außer Betrieb gesetzt.

4. Die Zeitgebung wird im Einstellmodus fortgesetzt. Die neue Einstellzeit wird
wirksam, wenn der Zeitgeber wieder eingeschaltet wird.

5. Die Ausgabeanzeige leuchtet, wenn die entsprechende Ausgabe unter Strom
gesetzt wird.

6. Die Vorgabeeinstellungen können durch Gedrückthalten von PRG und SEL beim
Einschalten der Stromzufuhr gespeichert werden.

Sceglie il modo View tempo settato

Permette di accedere nel modo Set al punto settato per regolarlo
Permette di andare al digite seguente nei modi Set e Program
Fa accedere ai parametri per eseguire gli aggiustamenti nel modo
Program.

Sceglie il modo Set
Sceglie il modo Program se premuto per oltre 4 secondi
Nel modo Program va da una funzione individuale del timer all'altra
Esce dal modo Program se premuto per oltre 4 secondi al
messaggio guida Mde nel modo Program.

Incrementa il timer visualizzato nel modo View
Incrementa il timer cambiato nel modo Set
Fa aumentare un digite nel modo Set
Va da una funzione all'altra del menu nel modo Program
Fa aumentare il valore o opzione di un parametro nel modo
Program.

Fa diminuire il timer visualizzato nel modo View
Fa diminuire il timer cambiato nel modo Set
Fa diminuire un digite nel modo Set
Va da una funzione all'altra del menu nel modo Program
Fa diminuire il valore o opzione di un parametro nel modo Program.

Il timer multiplo UMT possiede tre modi operativi distinti: View, Set e Program
(visualizzazione, approntamento e programmazione). Si usa il modo View per
determinare quale timer viene mostrato, oltre che per visualizzare (ma non
cambiare) i tempi stabiliti. Il modo Set viene usato per cambiare i tempi
approntati mentre il modo di programmazione serve ad approntare le funzioni
operative ed i parametri del timer (per i dettagli della programmazione
consultare la mappa parametri).

Modo View

Per cambiare il timer visualizzato durante il funzionamento normale :-

1. Premere /\o \/ per mostrare il timer scelto correntemente (T1
automaticamente).

2. Premere di nuovo /\o \/ per cambiare il timer scelto. Si vede il numero del
timer (es. T3 = Timer 3) per 3 secondi, poi appare il timer scelto. Se il timer
scelto è settato al modo Relay, il display mostra "rly".

Per visualizzare i tempi prescelti:-

3. Premere SEL. Il display mostra il timer ed il numero del punto settato (es.
St21 = timer 2, tempo settato 1) per 3 secondi e poi si vede quel particolare
tempo settato per altri 3 secondi. Se c'è un altro tempo settato (cioè
nei modi cct e dodo) può essere mostrato premendo di nuovo SEL.

4. Mentre è visualizzato il tempo settato usare /\e \/ per scegliere il punto settato
del timer da visualizzare.

5. Dopo aver mostrato il tempo settato, il timer ritorna al modo di funzionamento
normale. Ora si vede l'ultimo timer visualizzato. Per vederne uno diverso,
ripetere le fasi 1 e 2 sopra.

Modo Set

1. Premere PRG. Il display mostra il timer ed il numero del punto settato (es.
ST21 = timer 2, tempo settato 1).

2. Usare /\e \/ per scegliere il timer che si desidera approntare.

3. Dopo aver scelto il timer desiderato, premere SEL per poter cambiare il tempo
settato.

4. Regolare il tempo settato un digite per volta usando /\e \/. Premere SEL per
andare da un digite all'altro.

5. Dopo aver completato l'operazione, premere PRG per memorizzare le nuove
misure e passare al secondo tempo settato, se applicabile. Se invece si usa un
modo tempo singolo, il timer ritorna al funzionamento normale.

6. Ripetere le fasi 4 e 5 per selezionare il secondo tempo.

7. Ora viene visualizzato l'ultimo timer da essere approntato. Per vedere un
timer diverso durante il funzionamento, ripetere le fasi 1 e 2 nel modo View
sopra.

Modo Program

1. Premere e tenere premuto PRG. Il display mostra PASS (se è stata scelta una
password>0). Premere SEL ed usare /\e \/ per memorizzare qualsiasi digite della
password. Usare SEL per andare da un digite della password all'altro. Premere
PRG per accedere alle funzioni di programmazione. NOTA : se non è stata
scelta una password (PASS=0000) il display andrà
direttamente al primo paragrafo di programmazione (il valore implicito è MdE1).

2. Usare /\e \/ per andare da una fase all'altra del menu di programmazione
(Mde1, Mde2, Mde3, Mde4, Mde5, tdir, PASS - Mde1, Mde2 … ecc.)

3. Premere SEL per accedere al parametro di programmazione da essere
cambiato ed usare /\e \/ per cambiare il parametro (premendo SEL per andare
da un digite all'altro come necessario).

4. Premere PRG per memorizzare i cambiamenti ed andare alla variabile
seguente entro un approntamento particolare del timer ( es. Mde1, rng1, St, St11

- Mde1, rng1…ecc)

5. Usare /\e \/ al messaggio guida Mde per andare da una funzione del menu di
programmazione ad un'altra.

6. Premere e tenere premuto PRG su qualsiasi messaggio guida Mde per uscire
dal modo di programmazione. Il display mostra il timer attivo al momento di
uscita dal modo di programmazione. Per visualizzare un timer diverso durante il
funzionamento, ripetere le fasi 1 e 2 sopra nel modo di visualizzazione.

Note

1. I pulsanti SET e PRG sono disattivati quando viene visualizzato un timer
approntato al modo Relay.

2. I modi SET e PROGRAM scompaiono se non si preme nessun pulsante per
1 minuto. Il timer ritorna al modo di funzionamento senza memorizzare i
cambiamenti.

3. Dopo aver sollecitato la routine di programmazione, si ferma qualsiasi
misurazione, poi viene resettata e tutte le uscite sono diseccitate.

4. La misurazione continua nel modo di approntamento; i nuovi tempi entrano in
effetto quando si rimette di nuovo in operazione il timer.

5. L'indicatore di output si accende quando viene eccitato l'output
corrispondente.

6. Per ritornare ai settaggi impliciti premere i pulsanti PRG e SEL, dopo aver
acceso la corrente.

Selecciona el modo de visualización de ajuste de temporización

Permite el acceso al punto de ajuste para regulación en modo de
ajuste.
Pasa la regulación al dígito siguiente en modo de ajuste y de
programación.
Permite el acceso a los parámetros para regulación en modo de
programación.

Selecciona el modo de ajuste.
Selecciona el modo de programación cuando se pulsa durante >4
segundos.
Recorre las funciones de temporización individuales cuando está en
modo de programación.
Sale del modo de programación cuando se pulsa durante >4
segundos en Mde en modo de programación.

Incrementa el temporizador que se ve en modo de visualización
Incrementa el temporizador que se ajusta en modo de ajuste.
Incrementa un sólo dígito en modo de ajuste.
Se desplaza por el menú de funciones en modo de programación.
Incrementa una opción o valor de parámetro en modo de
programación.

Disminuye el temporizador que se ve en modo de visualización.
Disminuye el temporizador que se ajusta en modo de ajuste.
Reduce un sólo dígito en modo de ajuste.
Se desplaza por el menú de funciones en modo de programación.
Reduce una opción o valor de parámetro en modo de programación.

El temporizador múltiple UMT cuenta con tres modos diferenciados de
funcionamiento: Visualización, Ajuste y Programación. El modo de visualización
se utiliza para determinar qué
temporizador se ve o para ver (pero no cambiar) los tiempos ajustados. El modo
de ajuste se utiliza para cambiar los tiempos ajustados. El modo de
programación se utiliza para configurar las funciones operativas y los pará
metros del temporizador. (Consulte el mapa de parámetros para más
información sobre programación).

Modo de visualización

Para cambiar el temporizador que se ve durante el funcionamiento normal:

1. Pulse /\o \/ para ver el temporizador seleccionado en esos momentos (T1 por
defecto).

2. Pulse /\o \/ otra vez para cambiar el temporizador seleccionado. El número del
temporizador (por ej. T3 = Temporizador 3) se verá durante 3 segundos y a
continuación ese temporizador aparecerá
en pantalla. Si el temporizador seleccionado está ajustado para modo relé, la
pantalla mostrará "rly".

Para ver los tiempos ajustados:

3. Pulse SEL. La pantalla mostrará el temporizador y el número del punto de
ajuste (por ej. St21 = temporizador 2, tiempo de ajuste 1) durante 3 segundos y
a continuación mostrará
el tiempo de ajuste durante otros 3 segundos. Si existiera un segundo tiempo
de ajuste (por ej. en modos cct y dodo) podría verse pulsando SEL otra vez.

4. Utilice /\y \/ mientras ve el tiempo de ajuste para seleccionar el punto de
ajuste de temporizador a visualizar.

5. El temporizador volverá a su funcionamiento normal después de mostrar el
tiempo de ajuste. Quedará a la vista el ú
ltimo temporizador que se visualice. Para ver un temporizador diferente durante
el funcionamiento, repita los pasos 1 y 2 anteriores.

Modo de ajuste

1. Pulse PRG. La pantalla mostrará el temporizador y el número del punto de
ajuste (por ej. ST21 = temporizador 2, tiempo de ajuste 1).

2. Utilice /\y \/ para seleccionar el temporizador a ajustar.

3. Cuando esté seleccionado el temporizador relevante, pulse SEL para permitir
alterar el tiempo de ajuste.

4. Regule el tiempo de ajuste de dígito en dígito con /\y \/. Pulse SEL para
moverse entre los dígitos.

5. Cuando el ajuste haya finalizado, pulse PRG para memorizar el nuevo valor y
pasar al segundo tiempo de ajuste si lo hay. Si se está utilizando un sólo tiempo,
el temporizador volverá a su funcionamiento normal.

6. Repita los pasos 4 y 5 para ajustar el segundo tiempo.

7. Quedará a la vista el último temporizador que se visualice. Para ver un
temporizador diferente durante el funcionamiento, repita los pasos 1 y 2
nteriores.

Modo de programación

1. Pulse y mantenga pulsado PRG. La pantalla mostrará PASS (si se ha
establecido una contraseña >0). Pulse SEL y utilice /\y \/ para introducir cada
dígito de la contraseña. Utilice SEL para moverse entre los dígitos de la
contraseñ
a. Cuando haya terminado pulse PRG para acceder a las funciones de
programación. NOTA : si no hay ninguna contraseña establecida (PASS=0000)
la pantalla pasará directamente al primer parámetro de programación (MdE1 por
defecto).

2. Utilice /\y \/ para desplazarse por el menú de programación (Mde1, Mde2,
Mde3, Mde4, Mde5, tdir, PASS - Mde1, Mde2 … etc.)

3. Pulse SEL para acceder al parámetro de programación a cambiar, utilice /\y \/
para cambiar el parámetro (utilizando SEL para desplazarse entre los dígitos
cuando lo necesite).

4. Pulse PRG para memorizar el cambio y pasar a la siguiente variable dentro
de la configuración de un temporizador concreto (por ej. Mde1, rng1, St, St11 ­Mde1, rng1…etc.)

5. Utilice /\y \/ al aparecer Mde para desplazarse por el menú de programación.

6. Pulse y mantenga pulsado PRG en cualquier Mde para abandonar el modo de
programación. Quedará a la vista el temporizador activo cuando abandone el
modo de programación. Para ver un temporizador diferente durante el
funcionamiento, repita los pasos 1 y 2 anteriores del modo de visualización.

Notas

1. Los botones Set y PRG están desactivados cuando se ve un temporizador en
modo de relé.

2. Los modos de ajuste y programación se cerrarán si no se pulsa ningún botón
durante 1 minuto. El temporizador volverá al modo de funcionamiento y no se
memorizarán los cambios.

3. Cuando se accede a la rutina del programa toda temporización se detiene, se
resetea y las salidas se desactivan.

4. La temporización continúa en modo de ajuste. Los nuevos tiempos ajustados
entran en vigor cuando se arranca el temporizador la próxima vez.

5. El indicador de salida se ilumina cuando se activa la salida relevante.

6. Los valores por defecto pueden restaurarse manteniendo pulsados los
botones PRG y SEL cuando el suministro está encendido.

Press or
to increment or
decrement timer
in view

Displays

St(n)2

Normal running - viewing timer (n)

Displays

tdir

Press & hold to exit Program mode

Displays

dE, Int, dd, cct,

dodo or rLy

Press or
to increment or
decrement timer
in view

View

Timer(n )

SEL

Press

SEL

Press

Dual timer
options

Displays

St(n)1

View set point 1

Timer(n)

Press or
to increment or
decrement timer
number (n)

Single timer options

VIEW MODE

SET MODE

PROGRAM MODE

Press

PRG

PRG

Press or
to select UP or dn
then press

Repeat above step
for all four digits,
then press

Dual timer
options

Single timer options

Repeat as
for St(n)1

Displays

St(n)1

Displays value
with next digit
flashing

Displays

St(n)2

Displays value
with msd (left)
digit flashing

Press or to
increment or decrement
timer to be set then
press

Displays

T(n)

Press or

Displays value
with lsd (right)
digit flashing

PRG

SEL

Press

PRG

Displays

PASS

Password =0000

Displays

Up

Displays

Mde1....5

View set point 2

Timer(n)

Press or to
select No of cycles
then press

PRG

Displays

PASS

Press

Press or to set
digit, then press
Repeat untll code is
correct then press

SEL

PRG

Displays

0000

Displays

0000

Displays

r nG1

SEL

Press

Displays

nCyC

PRG

Press or
to select mode
then press

Displays

900.0

Displays

CtS

PRG

Press or
to select start
mode then
press

Displays

St(n)1

SEL

Press

PRG

Press

PRG

Press

PRG

Press

Note : These routines apply to
programming from default values.
Once another set-up has been
programmed, parameters will
start from the previous settings.

SEL

SEL

Press or
until digit correct
then press

Repeat previous
step for remaining
digits, then
press

PRG

Displays value
with next digit
flashing

Press

SEL

Press

Displays

900.0

Displays

St(n)1

PRG

Press

dE & Int modes

dd mode

relay mode

PRG

Press or to select
range then press

Displays

SECS

SEL

Press

PRG

Press

Displays

SECS

Displays

r nG2

cct mode

Displays

St(n)2

SEL

Press

SEL

Displays

St

Displays

900.0

Displays

St(n)1

PRG

Press

PRG

Press or
to set time. Press
to move to
next digit. Press
when set

SEL

Press

SEL

PRG

Press or to
set time. Press
to move to next digit
Press when set

SEL

PRG

Press

SEL

Press

SEL

Press

dodo mode

SEL

Press

Displays

SECS

Displays

r nG2

PRG

Press

SEL

Press

SEL

Press

Displays

900.0

Displays

St(n)1

PRG

Press

Repeat step for
set point 1 (St(n)1)

Displays

St(n)2

SEL

PRG

Press or to
set time. Press
to move to next digit
press when set

Press

SEL

Press

SEL

Press

Repeat step for
set point 1 (St(n)1)

SEL

PRG

Press or to
set time. Press
to move to next digit
press when set

PRG

Press

Press

Press

Press

Press

Press

SEL

Press or
to set digit then
press

SEL

Supply

Supply

OP

OP

Input

Input

T T

T1

T1

T1T1 T1

T1

T2 T2

T2 T2

T2

T

T

T T T

T T T

T T T

dE (CtS) dE (PtS) dE (Ptr)

Int (CtS) Int (PtS) Int (Ptr)

cct

dodo

dd

Timing Modes

Program Parameters

Parameter Function Default Value Range/Option

St11-St51 First timing value 9000 0 to Timing range
St12-St52 Second timing value 9000 0 to Timing range
PASS Password to access 0000 0 = No Password

Program 1 - 4999 for adjustable times

5000-9999 for locked times

1996 Override Password
MODE Timing Mode dE dE = Delay On
(ndE1-5) Selection int = Interval Time

dd = Delay Off

cct = Cycling Timer

dodo = Delay On Delay Off

rLy = Relay Mode
r nG1 Timing Range SECS SECS = 0.1 to 999.9 secs
r nG2 Selection M-S = 1sec to 99min59sec

H-M = 1min to 99hrs59min
St Start Mode CtS CtS = Close to Start

PtS = Pulse to Start

Ptr = Pulse to Reset
ncYc Cycle Counter 0000 0000 = Continuous

1-9999 cycles
tdir Counting Direction uP uP or dn = Up or Down

Wiring Diagram

1 2 3 4 5

6 7 8

9 10 11 12 13 14 15 16 17 18 19 20

Output 1

Output 2

OP3

OP4

OP5

L 240 Vac
L 110 Vac
Neutral

5A @ 240Vac

12/24 Vac/dc

ML type

Start/reset Inputs

MH type

PRGPRG

SELSEL

UMTUMT

OP1
OP2

OP3
OP4
OP5

Front Panel Functions

Green LED indicators
showing energised outputs.

4 digit LED showing set times, process
time parameter messages and options.

Dimensions

N

Front Panel Functions

Programming/set up
buttons (see over for
operating details).

88

70 65

Panel cut-out
70 x 45

15

Program Parameter Map

REF : Q03817 ISSUE 4

Press & hold

PRG

L/+

L/+

N/-
