TelSky S 220 HD User guide [de]

Bedienungsanleitung

TelSKY S 220 HD

Inhalt

2 Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. Bitte zuerst lesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Wichtige Hinweise zur Bedienung . . . . . . . . . . . . . . . . . . . . 6

Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Achtung! Wichtige Sicherheitshinweise . . . . . . . . . . . . . . . . 7

Betriebspausen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Entsorgung von elektrischen und

elektronischen Geräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4. Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.1 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Durchschleiftuner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.3 Anschluss an eine Hifi/ Dolby Digital Anlage . . . . . . . . 9

4.4 Anschluss an ein Fernsehgerätes . . . . . . . . . . . . . . . . . 9

5 Erste Inbetriebnahme und Bedienung . . . . . . . . . . . . 10

5.1 Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.2 Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.2.1 Mit Hilfe der Programm auf/ab-Tasten . . . . . . . . . . . 10

5.2.2 Mit Hilfe der Zehnertastatur. . . . . . . . . . . . . . . . . . . . 10

5.2.3 Programmwahl über Programmliste . . . . . . . . . . . . . 11

5.2.4 Programm mit Hilfe der Gesamtliste aufrufen. . . . . . 11

5.2.5 Programm mit Hilfe einer Favoritenliste aufrufen . . . . . 12

5.3 Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.4 Lautstärkeregelung. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.5 TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.6 Dolby Digital (AC3 - Betrieb) . . . . . . . . . . . . . . . . . . . . 13

5.7 Rückkehr zum zuletzt eingestellten Programm . . . . . . 13

5.8 Transponder-Info . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5.9 Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5.10 Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5.11 Elektronische Programminfo EPI . . . . . . . . . . . . . . . . 14

5.12 Timer Aufnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5.13 Bildschirmformat einstellen . . . . . . . . . . . . . . . . . . . . 16

5.14 Zoomfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.15 Sleeptimer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.16 Aufnahme/Wiedergabe über USB . . . . . . . . . . . . . . . 17

5.16.1 Direkte Aufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . 18

5.16.2 Wiedergabe aufgezeichneter Sendungen . . . . . . . 19

5.16.3 Funktionen bei der Wiedergabe . . . . . . . . . . . . . . . 19

6. Receiver Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . 20

6.1 Menüstruktur und Bedienung. . . . . . . . . . . . . . . . . . . . 20

6.2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

6.2.1 Antenneneinstellungen . . . . . . . . . . . . . . . . . . . . . . . 21

6.2.1.1 Sat Name . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.2.1.2 LNB Typ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.2.1.3 LNB LOW / LNB High . . . . . . . . . . . . . . . . . . . . . . 22

6.2.1.4 22KHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.2.1.5 DiSEqC Einstellung . . . . . . . . . . . . . . . . . . . . . . . . 22

6.2.1.6 Suchlauf Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

6.2.2 Programme suchen . . . . . . . . . . . . . . . . . . . . . . . . . . 23

6.2.2.1. Sat Namen bearbeiten . . . . . . . . . . . . . . . . . . . . . 23

2

6.2.2.2. Transpondernummer. . . . . . . . . . . . . . . . . . . . . . . 23

6.2.2.3. Suchmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

6.2.3 Motor Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . 24

6.2.3.1 Ost-West-Grenzen setzen . . . . . . . . . . . . . . . . . . . 24

6.2.3.2 Motoreinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6.2.4 USALS Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . 25

6.3 Programme bearbeiten. . . . . . . . . . . . . . . . . . . . . . . . . 26

6.3.1 TV Programme bearbeiten . . . . . . . . . . . . . . . . . . . . 26

6.3.2 Radio Porgramme bearbeiten . . . . . . . . . . . . . . . . . 28

6.3.3 TV Favoriten bearbeiten . . . . . . . . . . . . . . . . . . . . . . 28

6.3.4 Radio Favoriten bearbeiten. . . . . . . . . . . . . . . . . . . . 29

6.4 System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.4.1 Systemeinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.4.1.1 TV Norm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.4.1.2 Bildschirmformat. . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6.4.1.3 Digital Audio Ausgangsmodus . . . . . . . . . . . . . . . . 30

6.4.1.4 Frame Rate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

6.4.1.5 LNB Stromversorgung . . . . . . . . . . . . . . . . . . . . . . 30

6.4.1.6 Timer Ausgabe Quelle . . . . . . . . . . . . . . . . . . . . . . 30

6.4.1.7 Low Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.4.2 Uhrzeit einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.4.2.1 GMT EIn/Aus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.4.2.2 GMT Zeitzone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.4.2.3 Manuelle Zeiteinstellung . . . . . . . . . . . . . . . . . . . . 31

6.4.2.4 Datum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

6.4.2.5 Uhrzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.4.3 Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.4.4 OTA Setting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.4.4.1 Sat Name . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.4.4.2 TP Nummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.4.4.3 Starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.4.4.4 Systeminformation . . . . . . . . . . . . . . . . . . . . . . . . . 32

6.5 Benutzereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . 33

6.5.1 Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

6.5.1.1 Installation sperren . . . . . . . . . . . . . . . . . . . . . . . . . 33

6.5.1.2 Programme bearbeiten sperren . . . . . . . . . . . . . . . 33

6.5.1.3 Einzelnes Programm sperren. . . . . . . . . . . . . . . . . 33

6.5.1.4 Menü sperren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

6.5.1.5 Receiver sperren . . . . . . . . . . . . . . . . . . . . . . . . . . 34

6.5.1.6 Systemeinstellungen sperren . . . . . . . . . . . . . . . . . 34

6.5.1.7 Passwort ändern . . . . . . . . . . . . . . . . . . . . . . . . . . 34

6.5.2 OSD Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . 34

6.5.2.1 Menüsprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.5.2.2 Menütransparenz . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.5.2.3 Einblendzeit Infobanner . . . . . . . . . . . . . . . . . . . . . 35

6.5.2.4 Zeitanzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.5.2.5 Timeshift Aufnahme entfernen . . . . . . . . . . . . . . . . 35

6.5.3 USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.5.4 Werkseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.6 Spiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

7. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Für den täglichen Gebrauch . . . . . . . . . . . . . . . . . . . . . . 40

Ihr Gerät trägt das CE-Zeichen und

erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbe-

halten. Stand 09/09

Abschrift und Vervielfältigung nur mit

Genehmigung des Herausgebers.

3

Sehr geehrter Kunde,

Vielen Dank, dass Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

für Deutschland: 0900-1001013 ( Basistarif 0,29 €/min aus dem Festnetz der Deutschen Telekom. Während des Gesprä-

ches kann dieser Tarif für nicht unter die allgemeine Beratung fallende Angelegenheiten
mit vorheriger Bestätigung des Anrufers heraufgesetzt werden. Mobilfunktarife können
abweichen)

für Österreich: 0 820-550 567 (0,14 €/min)

Gerne können Sie auch eine E-mail an [e-mail] oder ein Fax an
0049-1805 503 409 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an
unser Servicecenter unter folgender Adresse ein:
Für Deutschland: TELESTAR/TelSKY Servicecenter, Vulkanhöhe/An der B 410,
D 54552-Dreis-Brück
Für Österreich: GERINGER Gesellschaft m.b.H., Gregerstr. 3, A-2401 Fischamend

2 Abbildungen

Fernbedienung

Ein/Aus Standby

Zehnertastatur

Multiprogramm

Aktion ausführen/Bestätigen

Lautstärke -/Navigation links

Informationstafel aufrufen

Menü aufrufen

vorheriger Titel

USB Medienmenü
USB Spielemenü

Bedienfeld
USB Media-

Anwendungen

EPI

Timermenü

zurückspulen

vorspulen

nächster Titel

Sleeptimer

Ton Ein/Aus
Untertitel aufrufen
Audioeinstellungen

zurück zum letzten Programm

Favoritenliste

Seite Auf

Seite Ab/Videoformat

Programm auf/Navigation hoch

Lautstärke +/Navigation rechts

Programm ab/Navigation runter

Menü verlassen

Videotext aufrufen
Multifunktionstasten

Play/Pause
Stop

Aufnahme
Zeitlupe
Festplattenmenü
PVR Vorschau

4

USB Schnittstelle zum Anschluss

eines USB Speichermediums

Ein/

Standby

Signal/Qualität

Display

Programm ab

Programm auf

Anzeige

LNB-LOOP Ausgang

LNB-Eingang

HDMI

Anschluss

Digitaler Audio-

ausgang Coaxial

SCART Buchse

Fernseher

Netzkabel

Netzschalter

5

3. Bitte zuerst lesen

> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie

zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:
1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2
Batterien (1,5V Microzelle AAA).
> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten

Polarität in das Batteriefach der Fernbedienung ein.
> Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die

Sicherheitshinweise in Kapitel 3.
> Die Kapitel 4 und 6 beschreiben den Anschluss und die Anpassung des

Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät . Diese

Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas

an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.
> Das Kapitel 5 beschreibt alle Funktionen, die für den täglichen Gebrauch wichtig

sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.
> Im Kapitel 6.2.2 finden Sie Informationen darüber, wie Sie neue Programme

einstellen oder die Programmreihenfolge ändern.
> Die technischen Daten finden Sie in Kapitel 7.
> Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 8.

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten „On Screen Display“
(Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und
die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf
dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.
Zusammengehörende Funktionen sind als „MENÜ“ zusammengefasst. Die
angewählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind
durch Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt.
Diese Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen
dar, die durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”)
auf der Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv,
wenn eine Kurzbezeichnung in dem entsprechenden Feld angegeben ist.
Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.

Der Programmplatz des jeweils angewählten Programms wird außerdem im
Display angezeigt.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen
System” zu.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie
Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt
werden (Rücknahme durch den Fachhandel, Sondermüll).

6

Achtung! Wichtige Sicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN,
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:

Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten
Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie
ihr neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an
allen Seiten ein freier Raum von etwa 5 cm zur Verfügung
steht, damit die Luft ungehindert zirkulieren kann und das
Gerät sich nicht überhitzt.

2. Stellen Sie das Gerät nicht in einem eingeengten Bereich
auf, wie zum Beispiel in einem Bücherregal oder Ähnlichem.
Achten Sie darauf, dass die Luftzirkulation nicht beeinträchtigt
wird, vor Allem sollten Sie niemals die Lüftungsschlitze mit
Zeitungen, Tischtüchern, Gardinen, usw. abdecken.

3. Stellen Sie keine brennenden Gegenstände, z.B. eine bren­nende Kerze, auf das Gerät.

4. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser
ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände wie Vasen auf den Receiver.

5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses
abzuschalten.

6. Das Stromkabel muss korrekt angeschlossen werden.
Berühren Sie niemals mit feuchten oder nassen Händen das
Stromkabel oder den Stecker.

7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrie­ben werden. Verwenden Sie das Gerät nur in einem gemäßig­ten Klima, nicht unter tropischen Bedingungen.

8. Die Batterien der Fernbedienung sollten nicht extremer Hitze,
wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt
werden.

Achten Sie bitte beim Entsorgen der Batterien auf entsprechende
Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass
das Gerät den Vorschriften der EU-Direktive 2004/108/EC sowie
der Direktive für Niedrigspannungsgeräte 2006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren
Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

7

Entsorgung von elektrischen und elektronischen Geräten

Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, dass
der Artikel nicht im üblichen Haushaltsmüll entsorgt werden kann. Der
Artikel muss an einem entsprechenden Sammelpunkt für die Rücknahme
und Wiederverwertung alter elektrischer und elektronischer Geräte abge­geben werden. Indem Sie sicherstellen, dass dieses Gerät fachgerecht
entsorgt wird, tragen Sie dazu bei, dass negative Auswirkungen auf
die Umwelt sowie auf die menschliche Gesundheit vermieden werden,
die entstehen könnten, wenn dieses Gerät nicht entsprechend fachge­recht entsorgt wird.Die Wiederverwertung der Rohstoffe trägt dazu bei,
natürliche Ressourcen zu bewahren. Für genauere Informationen zur
Entsorgung dieses Geräts wenden Sie sich an Ihre örtliche Behörde, an die
Müllverwertung in Ihrer Region, oder an den Fachhändler bei dem Sie die­ses Gerät erworben haben.

Anschluss des DVB-Receivers an eine Sat-Anlage

a. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des

DVB-Receivers.
b. Durchschleiftuner zum Anschluss eines analogen Sat Receivers.
c. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage.
d. Scartverbindung des DVB-Receivers mit einem Videorekorder oder

Fernsehgerät.
e. HDMI Verbindung zum Fernseher.

SAT-Receiver

analog

a

b

e

c

Videorecorder

d

oder

8

4. Anschluss

Die im folgenden erscheinenden Verweise a b c usw. bezie­hen sich auf die Zeichnung auf Seite 8.

4.1 Außeneinheit

a Verbinden Sie den LNB-Eingang des Digital-

Receivers durch ein geeignetes Koaxialkabel mit
dem LNB Ihrer Außeneinheit. Beachten Sie auch
Punkt 6 ‚Einstellungen“.

4.2 Durchschleiftuner

b Schließen sie hier einen Analogreceiver an. Das am

LNB Eingang anliegende Signal wird über den
Durchschleiftuner an den Analogreceiver weiterge­ geben

4.3 Anschluss an eine Hifi/ Dolby Digital Anlage

c Digital
Sollte Ihr Verstärker über einen entsprechenden

elektrischen Eingang verfügen, verbinden Sie die

Buchse AUDIO OUT DIGITAL elektrisch bzw.
AUDIO OUT DIGITAL optisch des Receivers mit
dem elektrischen SPDIF Eingang Ihres Verstärkers.

Es stehen abhängig vom jeweiligen Sender, die
Abtastraten von 32, 44.1 und 48 kHz zur Verfügung.

Ebenso steht an diesem Ausgang falls gesendet,
das Dolby Digital-Signal (AC3) zur Verfügung.

4.4 Anschluss an ein Fernsehgerätes

d Über Scart

Verbinden Sie Receiver (SCART-Buchse TV) und

Fernsehgerät (SCART-Buchse) durch ein SCART­Kabel. Sollte Ihr Fernsehgerät entsprechend aus­gerüstet sein, wird dieses beim Einschalten des
Digital-Receivers automatisch auf AV und somit auf
Sat-Betrieb umgeschaltet.

e Über HDMI

Sollte Ihr Fernsehgerät über einen HDMI Anschluss

verfügen, empfiehlt sich das Gerät über HDMI
anzuschließen. Verbinden Sie dazu den HDMI
Ausgang des Receivers mit dem HDMI Eingang
Ihres Fernsehgerätes.

9

5 Erste Inbetriebnahme und Bedienung

Nachdem Sie die Sicherheitshinweise gelesen und das Gerät
wie in Kapitel 4 beschrieben angeschlossen haben, kann das
Gerät eingeschaltet werden.
Das Gerät ist mit einer werksseitigen Voreinstellung ausge­stattet bei der der Emfpang des Satelliten ASTRA 19,2 Grad
Ost und HOTBIRD 13 Grad bereits voreingestellt ist.
Der Receiver startet mit dem Programm „Das ERSTE“, emp­fangbar über Astra 19,2 Grad Ost.
Zur Programmsuche lesen Sie bitte auch Kapitel Kapitel

6.2.2.
Die Programme in der Programmliste entsprechen den
Sendern die über die oben genannten Satelliten zu empfan­gen sind und sind ab Werk in einer Reihenfolge abgelegt die
den gängigen Sehgewohnheiten entspricht.

5.1 Ein- und Ausschalten

> Schalten Sie den Receiver über den Netzschalter auf

der Rückseite des Gerätes ein.

> Drücken Sie die Taste Ein/Standby am Gerät oder

auf der Fernbedienung. Im Display des Gerätes
erscheint die Meldung „Booting“. Nach ca. 10
Sekunden ist der Receiver hochgefahren und startet
mit dem Ersten Programm.

> Durch nochmaliges Drücken dieser Taste am Gerät

oder auf der Fernbedienung schalten Sie das Gerät
wieder aus.

> Ist das Gerät im Bereitschaftsbetrieb (Standby), leuch-

tet die Standby Anzeige am Gerät. Um im Standby
Betrieb die Stromaufnahme möglichst gering zu halten,
wird die Uhrzeit im Display nicht angezeigt. Wenn Sie
im Standby Betrieb die Uhrzeit am Gerät sehen möch­ten kann der Stromsparmodus deaktiviert werden.
Bitte lesen Sie dazu auch Kapitel 6.4.1.7

5.2 Programmwahl

5.2.1 Mit Hilfe der Programm auf/ab-Tasten

> Schalten Sie die Programme mit Hilfe der Tasten

CH+/CH- am Receiver oder auf der Fernbedienung

jeweils um einen Programmplatz auf oder ab.

5.2.2 Mit Hilfe der Zehnertastatur

> Geben Sie mit Hilfe der Zahlentastatur die gewünschte

Programmnummer ein.
Zum Beispiel:
1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

10

Bei der Eingabe von mehrstelligen Programmnummern
haben Sie jeweils nach dem Drücken einer Taste ca. 2
Sekunden Zeit, um die Eingabe zu vervollständigen.
Wollen Sie nur eine einstellige beziehungsweise zweistel­lige Zahl eingeben, so können Sie den Umschaltvorgang
durch Drücken der Taste OK nach Eingabe der letzten Ziffer
beschleunigen.

5.2.3 Programmwahl über Programmliste

Um das Auffinden der einzelnen Programme zu erleichtern,
verfügt Ihr Gerät über eine Programmlistenübersicht.
> Drücken Sie im laufenden Programm die Taste OK.
Es erscheint die Liste der Programme sowie eine

Liste der empfangbaren Satelliten auf der linken
Seite. (Bild 5-2-3)

> Drücken Sie die rote Taste auf der Fernbedienung

und wählen Sie im Anschluss mit Hilfe der CH+/
CH- Tasten den Satelliten an, den Sie empfangen
möchen.

> Wenn Sie den gewünschten Satelliten ange-

wählt haben können Sie mit Hilfe der
CH+/CH- VOL+/VOL- das gewünschte Programm
auswählen und mit OK bestätigen. (Bild 5-2)

Hinweis: Das Gerät kann nur dann die Programme anzei-

gen wenn die Satellitenanlage für den Empfang
der jeweiligen Satellitenpositionen ausgelegt
ist. Die Standard Satellitenposition für den
Empfang der meisten deutschsprachigen
Programme ist die Position Astra 19,2 Grad
Ost. Wenn Sie auch andere Satellitenpositionen
mit Ihrer Empfangsanlage empfangen können,
muss dazu wie unter Kapitel 6.2.2 beschrieben
ein Suchlauf durchgeführt werden.

5.2.4 Programm mit Hilfe der Gesamtliste aufrufen

Um ein Programm aus der Gesamtliste auszuwählen, gehen
Sie folgendermaßen vor:
> Drücken Sie die Taste OK.
> Wechseln Sie mit Hilfe der VOL+VOL- Tasten auf

„Alle Satelliten“.
Es erscheint nun die Programmliste. Im TV­Betrieb erscheinen nur TV- und im Radiobetrieb
nur Radioprogramme. Das momentan eingestellte
Programm ist markiert.

> Nun können Sie mit den Tasten VOL+/VOL-/CH+/CH-

das gewünschte Programm markieren.

> Durch Drücken der Taste OK wird das markierte

Programm eingestellt.

(Bild 5-2-3)

(Bild 5-2-4)

11

1 2 3 4 5

(Bild 5-3)

> Durch Drücken der Taste EXIT wird die Programmliste

wieder ausgeblendet.

5.2.5 Programm mit Hilfe einer Favoritenliste auf­ rufen

> Drücken Sie die Taste FAV. Es erscheint die

Favoritenliste. Lesen Sie dazu bitte auch Kapitel 6.3.3.

> Wählen Sie nun mit Hilfe Tasten CH+/CH- ein Genre aus

und wählen Sie im Anschluss das Programm an, das Sie
sehen möchten.

> Bestätigen Sie mit OK.

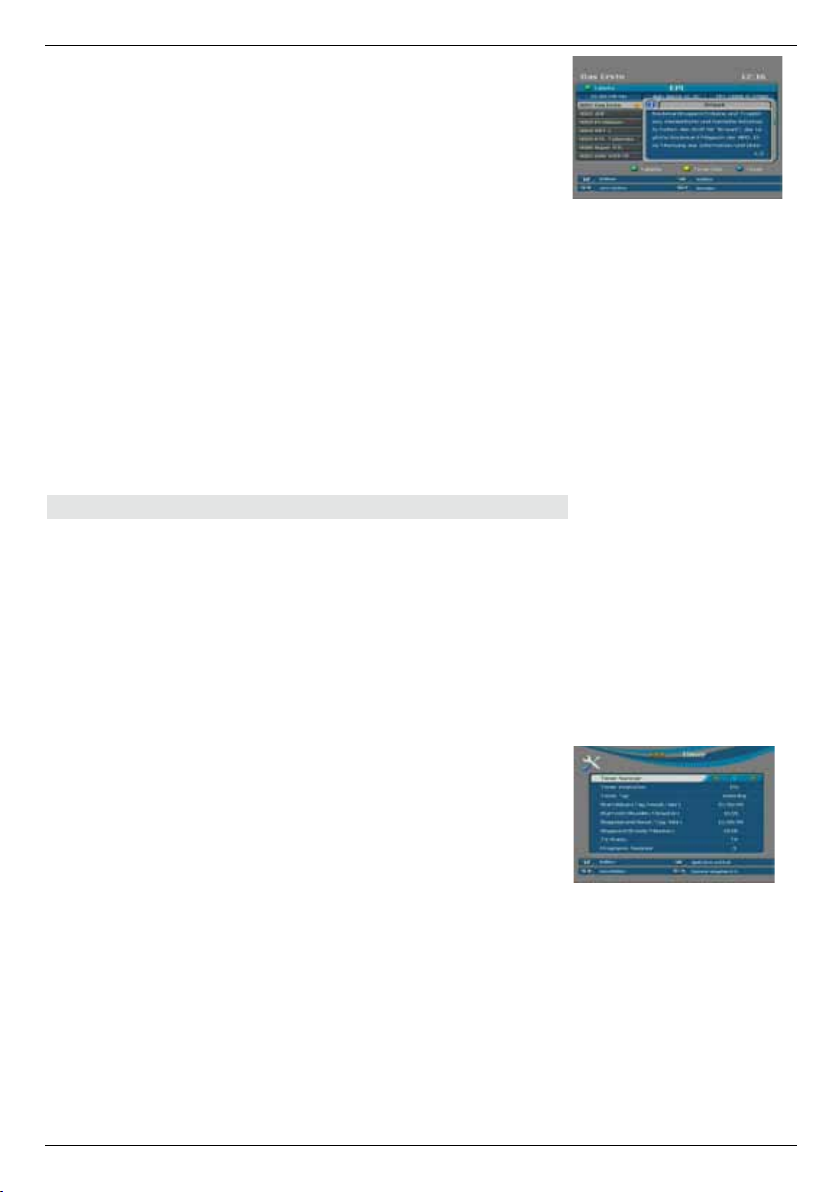

5.3 Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine Infobox
(Bild 5-3) mit den Programmeigenschaften wie Programmplatz
(1), Programmname (2), Titel der Sendung (3), Titel der
nachfolgenden Sendung (4). Zusätzlich werden weitere
Programmeigenschaften angezeigt, wie zum Beispiel Videotext,
sowie eine Anzeige ob EPI Daten verfügbar sind (5). (Bild 5-3)

5.4 Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu
regeln. Dies erleichtert den Umgang mit dem Receiver, da Sie
somit alle wichtigen Funktionen auf einer Fernbedienung haben
und selten auf die Fernbedienung Ihres Fernsehgerätes zurück­greifen müssen. Nach dem Einschalten des Receivers wird der
Ton mit der zuletzt eingestellten Lautstärke wiedergegeben.
> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe

der VOL+ Taste lauter und mit Hilfe der VOL- Taste lei­ser.

> Durch Drücken der Taste Ton ein/aus (Mute) wird der

Ton aus- bzw. durch erneutes Drücken dieser Taste wie­der eingeschaltet.

5.5 TV/Radioumschaltung

Die Vorprogrammierung enthält neben den Fernsehprogrammen
auch Radioprogramme.
> Schalten Sie mit der Taste TV/Radio den Receiver in

den Radiobetrieb.
Der Receiver schaltet nun auf das zuletzt gehörte
Radioprogramm um.

> Durch erneutes Drücken der Taste TV/Radio wird wieder

das zuletzt gesehene Fernsehprogramm eingestellt.

> Programme können im Radiomodus genau wie im TV

Betrieb angewählt werden.

12

5.6 Dolby Digital (AC3 - Betrieb)

Der Receiver kann Dolby Digital Ton empfangen. Wird eine
Sendung im Dolby Digital Sound (AC3) ausgestrahlt, kann dieser
Ton aktiviert werden.
Möchten Sie die Sendung im Dolby Digital-Format (AC3) wieder­geben, dann stellen Sie Ihren Receiver wie folgt auf AC3-Betrieb
um:
> Drücken Sie die Audio Taste. Die Bildschirmeinblendung

Audio erscheint. Wenn die Sendung in AC 3 gesendet
wird, können Sie nun mit Hilfe der VOL+/VOL- Tasten
den AC3 Modus anwählen und mit OK bestätigen. Nun
können Sie die Sendung in 5.1-Kanal-Dolby-Digital­Sound hören. (Bild 5-6)

> Bitte beachten Sie, dass bei der AC 3 Einstellung der

analoge Ton über die Scart Buchsen oder den analogen
Audio Ausgang abgeschaltet bzw. leiser werden kann.

5.7 Rückkehr zum zuletzt eingestellten Programm

> Durch Drücken der Taste RCL wird das zuletzt eingestell-

te Programm wieder eingestellt.

> Drücken Sie die Taste erneut, wird wieder das zuvor

gesehene Programm eingestellt.

5.8 Transponder-Info

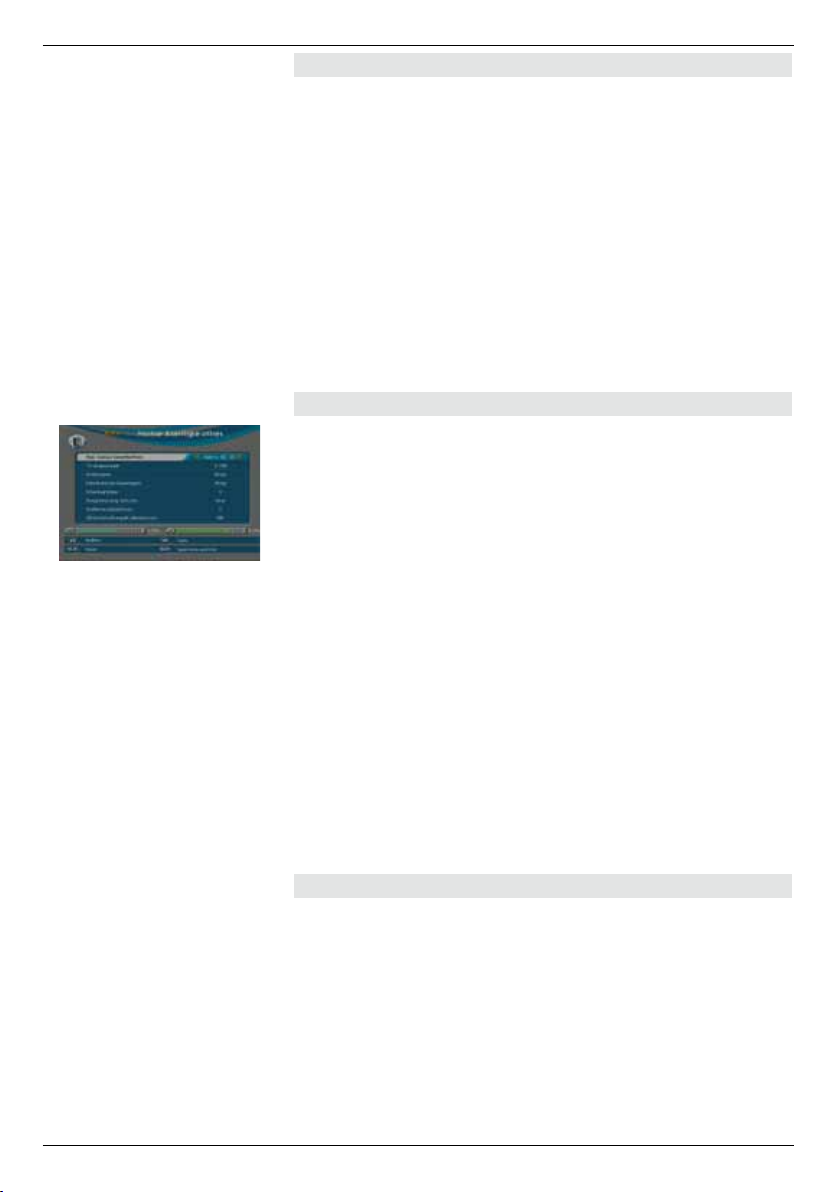

> Durch Drücken der Taste INFO werden die Daten des

eingestellten Transponders angezeigt. (Bild 5-8) Durch
erneutes Drücken der Taste INFO werden Ihnen weitere
Sendeparameter angezeigt. (Bild 5-8)

> Durch Drücken der Taste EXIT kehren Sie in den

Normalbetrieb zurück.

5.9 Videotext

Sofern gesendet, können Sie den integrierten Videotext-Decoder
nutzen, um sich die Videotext-Informationen der einzelnen
Programme anzeigen zu lassen.
> Schalten Sie das Programm ein, von dem Sie sich

Videotext-Informationen ansehen möchten.

> Durch Drücken der TXT Taste schalten Sie den Videotext

(Bild 5-9) ein.

> Geben Sie mit Hilfe der Zahlentastatur die gewünschte

Videotextseite ein. Ihre Eingabe wird in der oberen, linken
Bildschirmecke angezeigt. Nachdem Sie die gewünschte
Videotextseite eingegeben haben, sucht Ihr Gerät die
gewünschte Seite.

Da die Videotextseiten nicht alle gleichzeitig übertra-

gen werden können, kann es einige Sekunden dauern,
bis Ihr Gerät die Seite gefunden hat und auf Ihrem
Fernsehbildschirm anzeigt.

(Bild 5-6)

(Bild 5-8)

(Bild 5-9)

13

(Bild 5-11)

Für alle Videotextbetreiber stellt die Seite 100 die

Inhaltsangabe dar.

> Benutzen Sie die VOL+/VOL- Tasten, um eine Seite

vor- bzw. zurückzublättern.

Durch Drücken der Taste EXIT gelangen Sie wieder in den
Normalbetrieb zurück.

5.10 Untertitel

Einige Programmanbieter senden bei diversen Sendungen
Untertitel aus. Um die Funktion der Untertitel-Einblendung ein­zuschalten, gehen Sie wie folgt vor:
> Drücken Sie die SUBTL Taste. Wechseln Sie mit den

CH+/CH- Tasten in das Feld Untertitel und schalten Sie
hier mit den VOL+/VOL- Tasten den Untertitel ein oder
aus.

> In der unteren Zeile können Sie die Sprache mit den

VOL+/VOL- Tasten auswählen.

Hinweis:
Es stehen nur Sprachen zur Verfügung, die vom Sender

ausgestrahlt werden.
Beachten Sie, dass diese Funktion nur vorhanden ist,
wenn tatsächlich Untertitel gesendet werden und achten
Sie darauf, dass diese Einstellung nach einem Programm
Umschaltvorgang nicht erhalten bleibt.

5.11 Elektronische Programminfo EPI

Mit Hilfe der EPI-Funktion (Electronic Programme Info) ist es
möglich, Programmangebote und Inhalte diverser Programme
auf dem Fernsehbildschirm darzustellen. Somit können Sie sich
sehr schnell einen Überblick über die Sendungen und deren
Inhalte verschaffen.
> Drücken Sie die Taste EPI auf der Fernbedienung im

laufendenden Programm des Receivers.
Es erscheint nun die elektronische Programmzeit-schrift

auf dem Bildschirm. (Bild 5-11)
Weiterhin werden der Programmname und der Titel

der laufenden Sendung angezeigt. Bitte beachten Sie,

dass nur Informationen zu dem gerade eingeschal-

teten Programm und von Programmen, die auf dem

gleichen Transponder (siehe Technische Begriffe)

gesendet werden, verfügbar sind. Es kann bei einem

Programmwechsel einige Sekunden dauern bis die EPI-

Informationen des eingestellten Senders angezeigt wer-

den.
> Markieren Sie mit den Tasten CH+/CH- das Programm,

von dem Sie EPI-Informationen sehen möchten. Die EPI

Daten werden eingelesen.

14

> Durch Drücken der Tasten VOL+/VOL- /CH+/CH- kön-

nen Sie die Sendung anwählen zu der Sie nähere
Informationen erhalten möchten.

> Sofern verfügbar werden durch Drücken der OK Taste

die detaillierten Informationen zu der ausgewählten
Sendung dargestellt. (Bild 5-11-2)

Im EPI Menü können Sie direkt eine Aufnahme programmieren,
die dann auf ein angeschlossenes USB Gerät oder einen ange­schlossenen Video- DVD- oder Festplattenrecorder aufgezeich­net werden kann.

> Markieren Sie in der EPI Übersicht die Sendung die Sie

aufzeichnen möchten.

> Drücken Sie die blaue Taste. Bestätigen Sie die Abfrage

mit Ja. Es erscheint ein Uhrzeitsymbol neben der mar­kierten Sendung. Sollten Sie mehrere Timer gesetzt
haben können Sie mit Hilfe der gelben Taste eine
Timerübersicht aufrufen. Sie erhalten dann alle program­mierten Timer auf einen Blick.

> Um das EPI Menü zu verlassen, betätigen Sie die Taste

EXIT ggf. mehrmals.

5.12 Timer Aufnahme

Mit dem Receiver können Sie, ähnlich wie bei einem Video- oder
DVD Recorder Aufnahmen programmieren, um Sendungen auf­zuzeichnen, wenn Sie z.B. nicht zu Hause sind. Bitte lesen Sie
dazu auch Kapitel 6.4.1.6.

Dazu stehen Ihnen 2 Mögichkeiten zur Verfügung.
Sie können eine Aufnahme direkt aus der Elektronischen

Programmzeitschrift EPI programmieren. Lesen Sie hierzu auch
Kapitel 5.11. Dies ist der schnellere Weg, die Aufnahme zu pro­grammieren.

Sie können einen Timer auch manuell einstellen um damit eine
Aufnahme auf den angeschlossenen USB Datenträger oder auf
einen über Scart angeschlossenen Video/DVD Recorder zu akti­vieren. (Bild 5-12).

Ihnen stehen 8 Timer zur Verfügung.
> Drücken Sie die Taste Timer auf der

Fernbedienung.

> Sie erhalten ein neues Timer Fenster mit folgenden

Einstellungen die Sie mit Hilfe der Tasten VOL+/VOL-,

CH+/CH- anwählen können.

Timer Nummer Wählen Sie unter Timer Nummer einen der 8

zur Verfügung stehenden Timer mit Hilfe der

Tasten VOL+/VOL- und bestätigen Sie mit
OK.

Timer aktivieren Schalten Sie hier den Timer ein oder aus.

(Bild 5-11-2)

(Bild 5-12)

15

Timer Typ In diesem Punkt können Sie einstellen, ob

der eingeschaltete Timer einmalig oder täg­lich ausgeführt werden soll.

Startdatum Geben Sie hier das Datum mit Hilfe der

Zehnertastatur auf der Fernbedienung ein,
zu dem der Timer aktiviert werden soll.

Startzeit Geben Sie hier die Zeit mit Hilfe der

Zehnertastatur auf der Fernbedienung ein,
zu der der Timer aktiviert werden soll.

Stoppdatum Geben Sie hier das Datum mit Hilfe der

Zehnertastatur auf der Fernbedienung ein,
zu dem der Timer aktiviert beendet werden
soll.

Stoppzeit Geben Sie hier die Zeit mit Hilfe der

Zehnertastatur auf der Fernbedienung ein,
zu dem der Timer beendet werden soll.

TV/ Radio Wählen Sie hier, ob Sie eine Aufnahme

eines Radioprogramms oder eines
Fernsehprogramms machen möchten.

Programm Nr. Stellen Sie hier das Programm ein, welches

Sie aufzeichnen möchten.

> Wählen Sie hier mit Hilfe der VOL+/VOL- Tasten die

Programmnummer für die aufzuzeichnende Sendung
aus.

> Wenn Sie alle Eingaben gemacht haben, verlassen

Sie das Timermenü durch Drücken der Taste OK.
Die Eingaben werden gespeichert, der Timer wird
aktiv.

5.13 Bildschirmformat einstellen

Manche Sender strahlen ihre Programme im Bildschirmformat
16:9 aus, während andere Programme im Format 4:3 senden.
Um die für Ihren Fernseher optimale Darstellung zu nutzen,
kann im laufenden Betrieb das Bildformat umgeschaltet wer­den.

> Betätigen Sie die Taste 16:9. Im oberen linken

Bildrand wird Ihnen die aktuelle Darstellung angezeigt.

> Drücken Sie die Taste 16:9 so oft, bis die für Ihr

Fernsehgerät optimale Darstellung aufgerufen wird.

Bitte kontrollieren Sie auch die Einstellungen an Ihrem
Fernsehgerät ggf. mit Hilfe der Bedienungsanleitung.

Tipp: Sollten Sie den Receiver an einen 4:3 Fernseher

angeschlossen haben, stellen Sie den Receiver
auf 4:3 LB. In dieser Einstellung wird bei einer 16:9
Sendung der Bildinhalt nicht beschnitten und komplett
ohne Verzerrungen angezeigt.

16

Sie können neben der Bilddarstellung auch die Auflösung
individuell für Ihren Fernseher optimieren.

Zur Verfügung stehen dabei folgende Einstellungen:
576 p (576 / 50 progressiv)

720 p (720 / 50 progressiv)
1080i (1080 / 50 interlaced)
> Um die Auflösung an Ihren Fernseher optimal anzu-

passen, drücken Sie die Taste V-FORMAT so oft, bis
die optimale Auflösung eingestellt ist.

Bitte beachten Sie auch die Hinweise

und technischen Daten des Herstellers
Ihres Fernsehers.

Achtung: Nicht jedes Fernsehgerät kann alle zur

Verfügung stehenden Auflösungen
darstellen!

5.14 Zoomfunktion

Sie können im laufenden Fernsehbetrieb den Bildinhalt ver­größern, um z.B. Schriften und Einblendungen besser lesen
zu können.

> Drücken Sie dazu die grüne Taste auf der

Fernbedienung. Es erscheint ein Lupensymbol.

> Wählen Sie mit Hilfe der Tasten VOL+/VOL- den

Bereich des Bildes aus, der vergrößert dargestellt
werden soll.

> Drücken Sie die grüne Zoomtaste erneut um das Bild

zu vergrößern. Durch Drücken der Taste EXIT verlas­sen Sie die Zoomfunktion wieder.

Hinweis: Diese Funktion steht nicht bei Sendungen zur

Verfügung die in HD ausgestrahlt werden.

5.15 Sleeptimer

Der Receiver verfügt über einen Sleeptimer. Dabei kann eine
Zeit eingestellt werden, nach der das Gerät automatisch aus­schaltet.

> Drücken Sie die Taste Sleeptimer auf der

Fernbedienung so oft, bis die gewünschte Zeit bis
zum Abschalten eingestellt ist. Sie können 4 verschie­dene Zeiten wählen.

5.16 Aufnahme/Wiedergabe über USB

Mit dem Receiver ist es möglich, Sendungen aufzuzeich­nen. Sie benötigen dazu ein USB Speichermedium z.B.
eine USB Festplatte oder einen USB Stick, der in den USB
Anschluss in der Front des Receivers eingesteckt wird. Diese
Aufnahmen können anschließend wiedergegeben werden.

17

Bitte beachten Sie, dass die Aufnahme nicht direkt nach dem
Anschluss der Festplatte oder des USB Sticks starten kann,
da sich das Gerät erst an dem Receiver initialisieren muss.
Dieser Anmeldevorgang kann ca. 20 Sekunden dauern.

I!!ACHTUNG: je nach Gerätetyp muss das externe USB
Massespeichergerät zusätzlich über ein separates
Netzteil mit Strom versorgt werden. Lesen Sie hierzu
bitte die Bedienungsanleitung des zu verwendenden USB
Massespeichergerätes!!

Hinweis: Bei USB Speichermedien, insbesondere

bei USB Sticks gibt es zum Teil erhebliche
Unterschiede bezüglich der Lese- bzw.
Schreibgeschwindigkeit. Dies ist abhängig von
der Qualität des USB Gerätes. Verwenden Sie
bitte nur USB Sticks von Markenherstellern mit
entsprechend hoher Geschwindigkeit und genü­gend freiem Speicherplatz um Aufnahme- und
Wiedergabefehler zu vermeiden.

Bitte achten Sie darauf, dass der Datenträger in FAT 32
formatiert ist.

Tipp: Der Receiver legt zur Aufnahme einen separa-

ten Ordner auf dem Speichermedium an. Dieser
Ordner hat die Bezeichnung PVR. Alle getätigten
Aufnahmen befinden sich in diesem Ordner. Sie kön­nen mit Hilfe der Taste PVR auf der Fernbedienung
diesen Ordner direkt anwählen.

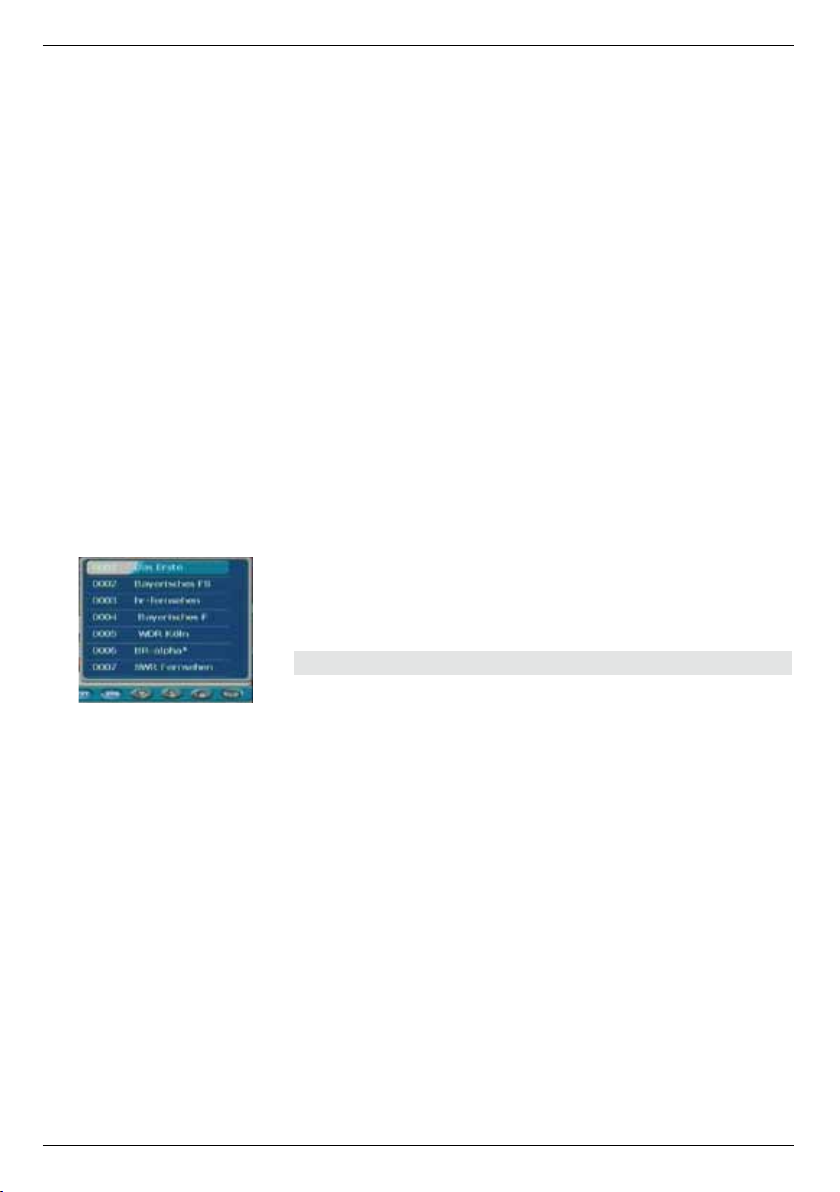

(Bild 5-2-1 a)

5.16.1 Direkte Aufnahme

Sie können eine Sendung direkt im laufenden Betrieb auf­zeichnen.

Das Gerät verfügt bei der Direktaufnahme über die
Möglichkeit eine Sendung aufzuzeichnen und gleichzeitig
eine andere Sendung zu sehen wenn die aufzuzeichnende
Sendung auf dem gleichen Transponder wie die gerade ein­gestellte Sendung über Satellit gesendet wird.

> Drücken Sie während einer laufenden Sendung
die Record Taste. Es erscheint eine Einblendung.
(Bild 5-2-1a) Das Gerät zeigt Ihnen alle Programme
an, die Sie über die Direktaufnahme starten können.

> Wählen Sie über die Pfeiltasten auf/ab eines

der zur Verfügung stehenden Programme aus.
Bestätigen Sie mit OK.

Die Aufnahme startet. Im linken oberen Bildrand wird

dabei die Zeit angezeigt, die bereits aufgezeichnet
worden ist.

> Um die Aufnahme zu beenden, drücken Sie
die Stop Taste. Es erscheint eine Abfrage ob die

18

Aufnahme wirklich beendet werden soll. Wählen Sie
mit den Tasten VOL+/VOL- Ja oder Nein aus
und bestätigen Sie Ihre Auswahl mit der OK Taste.

5.16.2 Wiedergabe aufgezeichneter Sendungen

Der Receiver kann aufgezeichnete Sendungen wiedergeben.

Voraussetzung ist ein USB Datenträger am USB
Anschluss!

Gehen Sie dazu wie folgt vor:
> Drücken Sie während einer laufenden Sendung die

Taste MEDIA.
Sie erhalten nun einen Überblick über alle auf dem

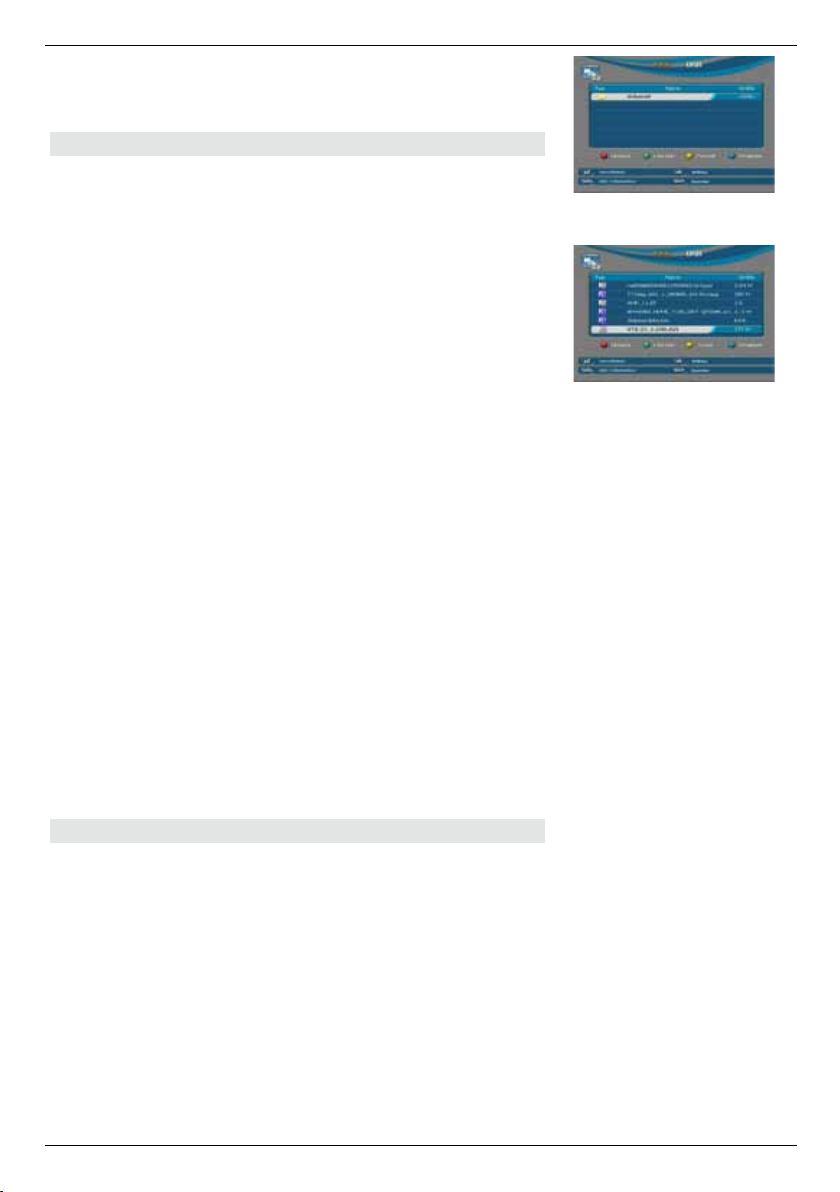

Datenträger vorhandenen Ordner und Dateien. (Bild 5-2-2)
Mit Hilfe der OK Taste können Sie einen Ordner den Sie

angewählt haben öffnen, mit der EXIT Taste gelangen Sie
immer einen Schritt zurück. (Bild 5-2-2 a)

> Wählen Sie im folgenden Feld den Ordner aus, des-

sen Aufnahme Sie wiedergeben möchten.

Bitte beachten Sie, dass der Receiver Ihnen alle Dateien
und Ordner anzeigt, die sich auf dem Datenträger befinden.
Eine Darstellung kann nur von bestimmten Dateitypen und
von solchen Dateien erfolgen, die auch über das Gerät auf­gezeichnet worden sind. Informationen zu den, vom Gerät
abspielbaren Dateien finden Sie in den Technischen Daten.

> Wählen Sie mit Hilfe der Tasten CH+/CH- den von

ihnen gewünschten Ordner aus.

> Um den Inhalt des Ordners anzuzeigen, drücken Sie

die Taste OK.

> Wählen Sie mit Hilfe der Tasten CH+/CH- die
Aufnahme aus, die Sie sehen möchten und drücken
Sie im Anschluss die OK Taste. Sie sehen nun die
Aufzeichnung.

(Bild 5-2-2)

(Bild 5-2-2 a)

5.16.3 Funktionen bei der Wiedergabe

Folgende Funktionen können Sie bei der Wiedergabe ver­wenden:

Pause unterbricht die Wiedergabe
Play Startet die Wiedergabe
Stop Stoppt die Wiedergabe
>> Schneller Vorlauf
<< Schneller Rücklauf
Slow Langsame Wiedergabe, wählbar 1/2,

1/4
I<< Springt zur vorherigen Datei
>>I Springt zur nächsten Datei

19

6. Receiver Einstellungen

6.1 Menüstruktur und Bedienung

Alle Einstellungen können über das Menü im Gerät vorge­nommen werden. Durch Drücken der Taste MENU auf der
Fernbedienung gelangen Sie in das Hauptmenü. Mit den
Tasten CH+/CH-/VOL+/VOL- können Sie die Einstellungen
anwählen, die Sie bearbeiten möchten. Mit der Taste OK
bestätigen Sie eine Eingabe oder gelangen in den nächsten
Menüpunkt. Mit der Taste EXIT gelangen Sie immer einen
Schritt zurück bzw. beenden die Menüeinblendungen oder
brechen einen Einstellungsvorgang ab.

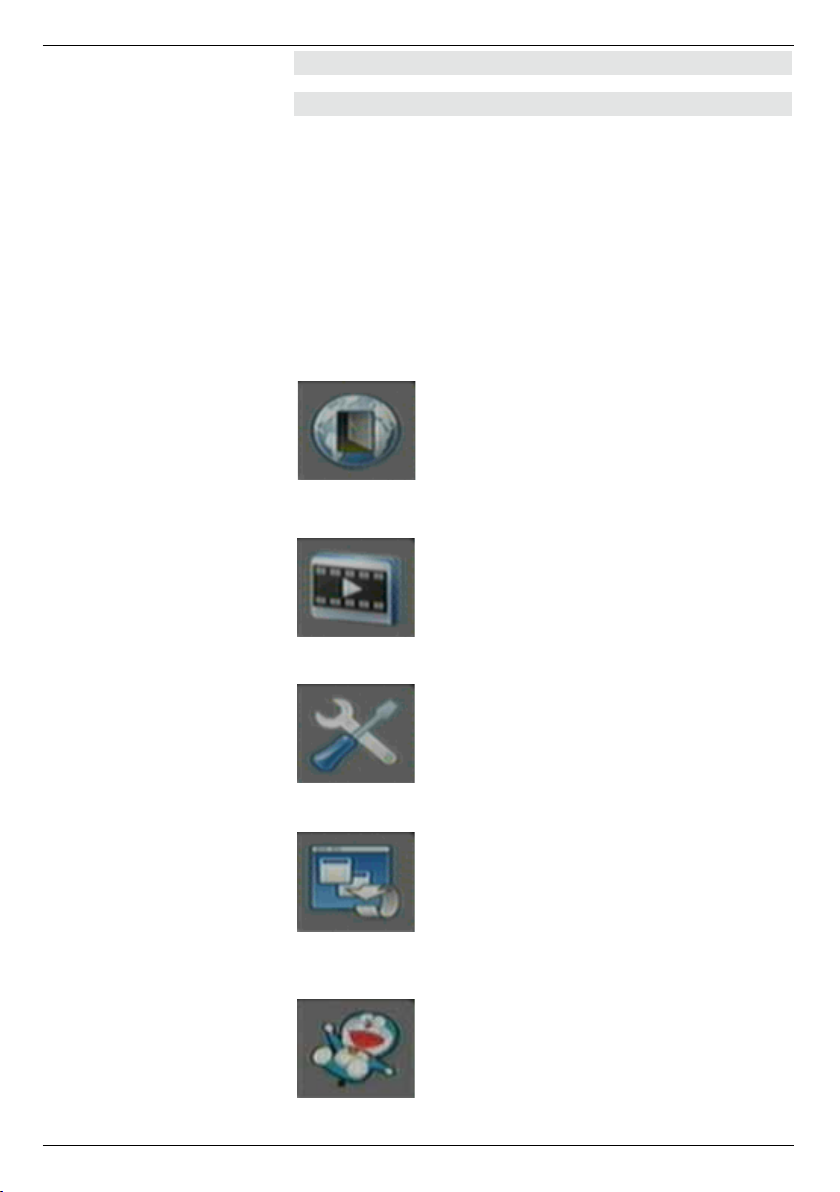

Das Hauptmenü ist in 5 Unterpunkte gegliedert:

> Installation

Hier kann das Gerät an die vorhandene

Antennenanlage angepasst und neue
Programme gesucht werden.

> Programme bearbeiten
Hier können Sie die Reihenfolge der

gespeicherten TV- und Radioprogramme
nach ihren Wünschen verändern und neue
Favoritenlisten erstellen.

> System

Hier können Sie individuelle Einstellungen

des Gerätes vornehmen wie z.B.
Bildformat, Uhrzeit, Timer verwalten oder
Systeminformationen einsehen.

> Benutzereinstellungen

Hier können Sie benutzerdefinier-

te Einstellungen vornehmen, wie
z.B. Kindersicherung einschalten,
OSD Darstellungen ändern oder die
Werkseinstellung aktivieren.

> Spiele

In diesem Menüpunkt finden Sie 2 Spiele,

die Sie mit Hilfe der Zehnertastatur der
Fernbedienung steuern können.

20

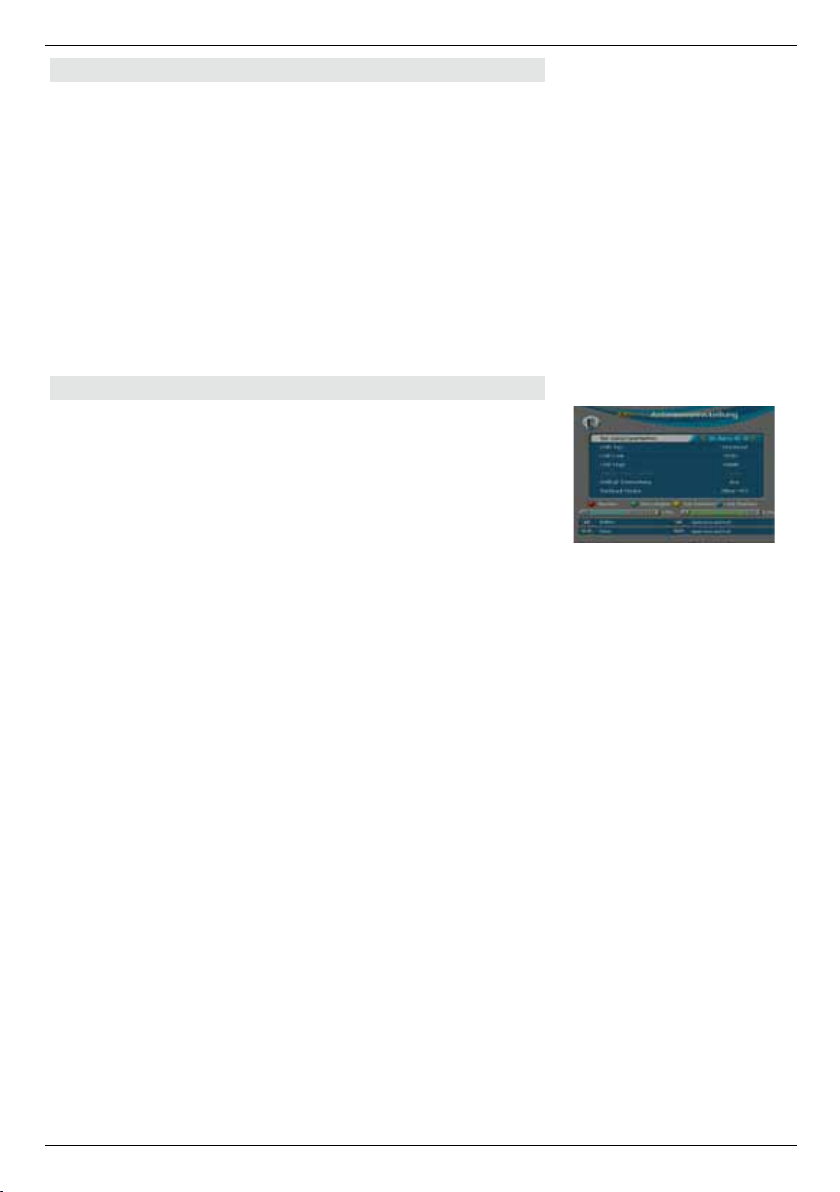

6.2 Installation

Im Installationsmenü können Sie alle Einstellungen vorneh­men, die für einen einwandfreien DVB-S Empfang notwendig
sind.

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt
„Installation“ (Bild 6-2)

Der Menüpunkt Installation gliedert sich in folgende
Unterpunkte:

- 6.2.1 Antenneneinstellungen

- 6.2.2 Programme suchen

- 6.2.3. Motor Konfiguration

- 6.2.4 USALS Einstellung

6.2.1 Antenneneinstellungen

Mit Hilfe der Antenneneinstellung können Sie den
Satellitenreceiver an die angeschlossene Satellitenantenne
anpassen.

Hinweis:
Der Receiver ist werksseitig bereits mit den Parametern der
gängigsten Satellitenanlagen und Satellitenpositionen vor­eingestellt. Eine Veränderung der Einstellungen sollte daher
nur dann durchgeführt werden, wenn Sie Satellitenpositionen
empfangen möchten, die noch nicht im Gerät voreingestellt
sind. Bitte befragen Sie dazu auch Ihren Fachhändler oder
Installationsbetrieb.

Vorgehensweise
In der Antennenkonfiguration müssen mehrere Parameter
für den Empfang eingestellt werden. Dazu werden folgende
Daten benötigt:
Sat Name Satellitenposition gemäß der Ausrichtung
der Satellitenantenne
LNB Typ LNB Typ der vorher eingestellten Satelliten­ position
LNB Low LNB ZF- Frequenz für das Lowband
LNB High LNB ZF- Frequenz für das Highband
22KHz Tone 22KHz Signal
DiSEqC 1_0 DiSEqC Positionseinstellung

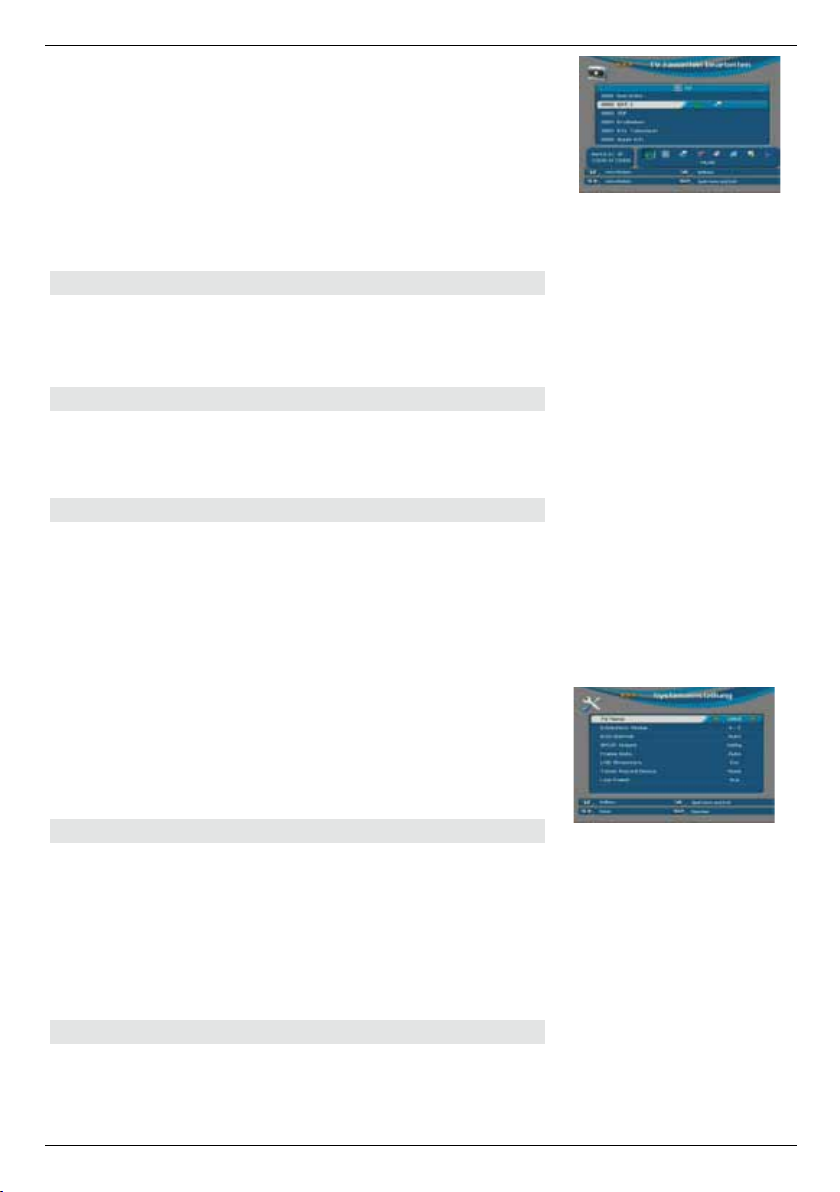

(Bild 6-2-1)

Zur Kontrolle ist im unteren Bereich eine Anzeige die Auf­schluss über die Qualität und die Stärke des empfangenden
Signals gibt.

21

6.2.1.1 Sat Name

Stellen Sie in diesem Punkt die Satellitenpositionen ein, die
Sie mit Ihrer Satanlage empfangen können.

> Wählen Sie den Punkt mit Hilfe der CH+/CH- Tasten

die Zeile Sat Name bearbeiten

> Wählen Sie mit den VOL+/VOL- Tasten die Satelli-

ten aus, die Sie mit Ihrer Anlage empfangen können.
Sollten ein oder mehrere von Ihrer Satanlage
empfangbaren Satelliten nicht in der Liste sein, kön­nen neue Satellitenpositionen, wie unter Kapitel

7.3.2.1 beschrieben, hinzugefügt werden.

6.2.1.2 LNB Typ

In diesem Punkt können Sie mit Hilfe der VOL+/VOL- Tasten
den LNB Typ auswählen mit dem die Satellitenposition zu
empfangen ist.

6.2.1.3 LNB LOW / LNB High

Stellen Sie hier mit Hilfe Zehnertastatur die für das LNB spe­zifischen ZF- Frequenzen im High- und Low Band ein.

6.2.1.4 22KHz

Mit der 22KHz Schaltung werden bei Satellitenanlagen
Steuerungsbefehle wie z.B. Low- und High Band
Umschaltung realisiert. Schalten Sie mit Hilfe der Taste
VOL+/VOL das 22 KHz Signal ein oder aus.

Diese Funktion kann nur bei bestimmten LNB Typen ange­wählt werden.

6.2.1.5 DiSEqC Einstellung

In diesem Feld stellen Sie mit den VOL+/VOL- Tasten
die Satellitenposition ein, die über DiSEqC ange­steuert wird. Diese Einstellung ist abhängig von der
Satellitenempfangsanlage und den dazu gehörigen
Baugruppen.

6.2.1.6 Suchlauf Modus

Sie können einen Programmsuchlauf direkt aus diesem Menü
starten.

Wählen Sie hier aus, nach welchen Programmen der
Receiver suchen soll und bestätigen Sie die Eingabe mit OK.

22

6.2.2 Programme suchen

In dem Receiver sind bereits werksseitig Programme einge­speichert. Zusätzlich zu den vorhandenen Programmen kön­nen neue Programme gesucht und abgespeichert werden.
Dies ist dann nützlich, wenn neue Programme über Satellit
übertragen werden, oder der Receiver Programme von
Satelliten empfangen soll, die nicht werksseitig eingestellt
sind.
Es gibt mehrere Möglichkeiten, einen Programmsuchlauf vor­zunehmen.
Drücken Sie die Taste Menü um in das Hauptmenü zu
gelangen. Wählen Sie mit mit Hilfe der VOL+/VOL- Tasten
den Menü-Punkt Installation an. Markieren Sie die Zeile
Programme suchen mit den CH+/CH- Tasten und bestätigen
Sie mit OK.
Die nun in der Liste vorhandenen Punkte können Sie mit den

VOL+/VOL-/CH+/CH- Tasten anwählen.

6.2.2.1. Sat Namen bearbeiten

> Wählen Sie den Punkt mit Hilfe der CH+/CH- Tasten

die Zeile Sat Name bearbeiten

> Wählen Sie mit den VOL+/VOL- Tasten die Satelli-

ten aus, die Sie mit Ihrer Anlage empfangen können.
Sollten ein oder mehrere von Ihrer Satanlage
empfangbare Satelliten nicht in der Liste sein, kön­nen neue Satellitenpositionen, wie unter Kapitel

7.3.2.1 beschrieben, hinzugefügt werden.

6.2.2.2. Transpondernummer

Wenn Sie nach einem bestimmten Programm suchen,
dessen Sendeparameter bekannt sind, können Sie hier
den Transponder mit den dazugehörigen Daten einstel­len. Befindet sich der Transponder bereits in der Liste des
Receivers, benutzen Sie die VOL+/VOL- Tasten um den
Tansponder auszuwählen.
Sollte die Transponderfrequenz noch nicht in der Liste vor­handen sein oder möchten Sie die Daten eines Transponders
ändern bzw. die Daten eines neuen Transponders eingeben,
dann gehen Sie wie folgt vor:
> Stellen Sie mit den Tasten VOL+/VOL- den

Transponder ein, den Sie ändern möchten

> Betätigen Sie die gelbe Taste (Bearbeitungsmodus)

oder betätigen Sie die grüne Taste, um einen neuen
Transponder hinzuzufügen.

Nun können Sie die Daten des Transponders ändern

bzw. hinzufügen.

> Die Eingabe erfolgt über die Zehnertastatur der

Fernbedienung.

23

6.2.2.3. Suchmodus

Hier können Sie einstellen ob das Gerät nur nach frei
emfangbaren Sendern suchen soll (FTA- Free To Air), oder
ob der Receiver nach freien und verschlüsselten Sendern
suchen soll.

> Wenn alle Parmeter eingestellt sind, bestätigen Sie
mit der Taste OK auf der Fernbedienung. Der
Receiver startet mit dem Suchlauf. Wenn Sie den
Suchlauf vorzeitig abbrechen möchten, betätigen
Sie die Taste EXIT. (Bild 6-2-2)

Wenn das Gerät alle Programme gefunden hat, wechselt
es zurück in den normalen TV Betrieb. Alle neu gefundenen
Programme werden am Schluss der Gesamt Satelliten- Liste
abgelegt.

6.2.3 Motor Konfiguration

In diesem Menüpunkt können Sie mit Hilfe der VOL+/VOL­/CH+/CH- Tasten den Motortyp entsprechend Ihrer drehbaren

Satellitenanlage wählen.
Das Gerät unterstützt Funktionen für die DiSEqC 1.2

Steuerung sowie für das USALS Protokoll.

(Bild 6-2-3)

Achtung!
Haben Sie die Einstellung DiSEqC 1.2 (Betrieb des
Digital-Receivers an einer Drehanlage mit einem DiSEqC

1.2-Motor) gewählt, müssen Sie als nächstes die Ost­und Westgrenzen setzen. Dadurch werden mechanische
Zerstörungen des Spiegels durch ein Hindernis vermie­den. Sollten sich Hindernisse (Schornstein, Wand etc.)
im Drehbereich des Spiegels befinden, muss dies bei der
Einstellung der Ost-West-Grenzen unbedingt beobachtet
werden. Befindet sich kein Hindernis im Drehbereich des
Spiegels, dann legen Sie die Grenzen so fest, dass sich
der Spiegel ein wenig über den jeweils äußersten zu emp­fangenden Satelliten hinwegdrehen lässt.

6.2.3.1 Ost-West-Grenzen setzen

> 1. Wechseln Sie mit den CH+/CH- Tasten in die Zeile

Begrenzung setzen.

> 2. Wählen Sie mit den CH+/CH- Tasten die

Westgrenze aus.

> 3. Wechseln Sie mit den CH+/CH- Tasten in die Zeile

Bewegen und steuern Sie mit den Tasten VOL+/
VOL- den Motor an die westliche Grenze.

> 4. Wechseln Sie zurück in die Zeile Begrenzung setz
ten und wählen Sie die Ostgrenze aus.

24

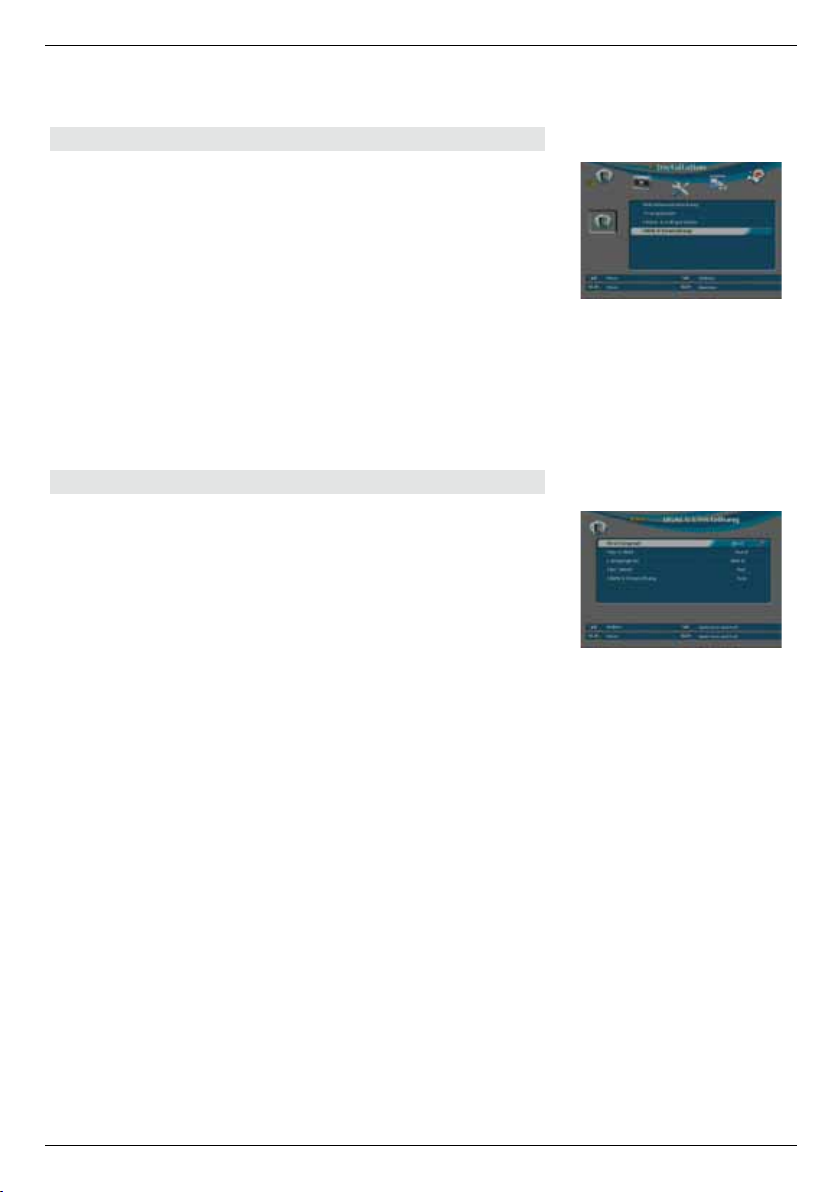

> 5. Wechseln Sie mit den CH+/CH- Tasten in die Zeile
Bewegen und steuern Sie mit den Tasten VOL+/

VOL- den Motor an die östliche Grenze.

6.2.3.2 Motoreinstellung

> 1. Wählen Sie mit den Tasten VOL+/VOL in der Zeile

Sat Name bearbeiten den Satelliten aus, den Sie
empfangen möchten.

> 2. Geben Sie in der Referenzpoition die

Positionsnummer an, die für die einzustellende
Satellitenposition vergeben werden soll.

> 3. In der Zeile Bewegen können Sie die Antenne an

die Position fahren, an der Sie den Satelliten emp­fangen können.

> 4. Anhand der Pegel und Qualitätsanzeige kann die

Antenne auf die optimale Position gedreht werden.

> 5. Stellen Sie nun weitere Satelliten, wie ab Punkt 1

beschrieben, in gleicher Weise ein.

6.2.4 USALS Einstellungen

Steuerung über USALS

Die Bezeichnung USALS steht für „Universal Satellites
Automatic Location System“ und ist eine Erweiterung der
DiSEqC Steuerung. Damit können alle DiSEqC 1.2 Motoren
automatisch eingestellt werden. Dies vereinfacht die Suche
nach Satelliten vor allem dann, wenn die Satellitenanlage mit
Motor nicht exakt ausgerichtet wurde. (Bild 6-2-4)

Mit USALS werden Probleme bei der exakten Ausrichtung
minimiert, da das System die Position aller sichtbaren
Satelliten auf der Grundlage der Breiten- und Längengrade
des Aufstellungsortes berechnet.

> Wählen Sie unter Installation den
den Punkt USALS Einstellungen aus.

> Bestätigen Sie mit OK.
> Geben Sie mit Hilfe der Zehnertastatur den exakten

Breitengrad Ihres Standortes ein.
> Wechseln Sie auf die Zeile Längengrad und geben

Sie mit Hilfe der Zehnertastatur den exakten
Breitengrad Ihres Standortes ein.

> Schalten Sie im Bereich „USALS Einstellung“ die
USALS Funktion mit Hilfe der VOL+/VOL- Tasten
ein.

Der Motor wird nun automatisch an die gewünschte
Position bewegt.

(Bild 6-2-3)

(Bild 6-2-4)

25

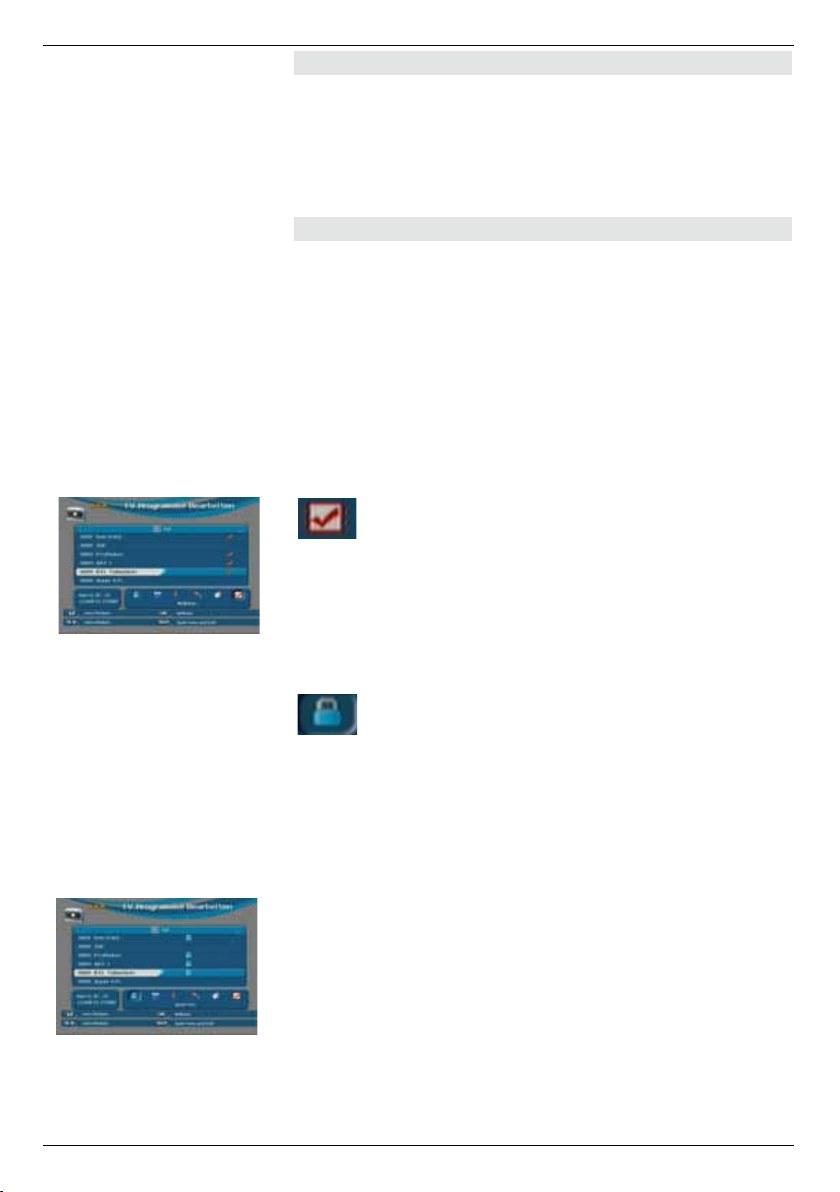

(Bild 6-3-1a)

6.3 Programme bearbeiten

Rufen Sie die Programmbearbeitung wie folgt auf:
> Taste Menü drücken
> Mit Hilfe der VOL+/VOL- Tasten auf das Feld

Programme bearbeiten springen und mit OK bestäti­gen.

6.3.1 TV Programme bearbeiten

> Wählen Sie mit Hilfe der CH+/CH- Tasten das Feld

TV Programme bearbeiten an und bestätigen Sie mit
OK.

Es erscheint ein Fenster mit einer Liste der zur Verfügung
stehenden Programme

Zur Auswahl stehen unterschiediche Funktionen um die
Programme zu bearbeiten. Diese Funktionen sind in Form
von Symbolen unter der Programmliste dargestellt.

Sie können die Funktionen über die Tasten VOL+/VOL-
anwählen.

Mehrere Programme gleichzeitig bearbeiten

Wenn Sie mehrere Programme mit einer Funktion gleichzeitig
bearbeiten möchten, wechseln Sie erst mit Hilfe der VOL+/
VOL- Tasten auf das Feld Wählen.

Wählen Sie nun mit Hilfe der CH+/CH- Tasten alle
Programme an, die Sie gleichzeitig bearbeiten möchten und
bestätigen Sie jeweils mit OK. (Bild 6-3-1a)

(Bild 6-3-1-b)

Programme sperren

Das Gerät bietet die Möglichkeit, Programme mit einer PIN­Abfrage zu versehen. Dies ist dann nützlich, wenn Sie z.B.
Kinder vor ggf. nicht jugendfreien Inhalten schützen möch­ten. Beim Aufrufen des zuvor gesperrten Programms muss
dann eine vierstellige Nummer eingegeben werden um das
Programm sehen zu können. Um diesen PIN CODE einzu­stellen, lesen Sie auch bitte Kapitel 6.5.1.

> Markieren Sie über die CH+/CH- Tasten ein

Programm, dass verschoben werden soll.

> Wählen Sie über die Tasten VOL+/VOL- die

Funktion sperren aus und bestätigen Sie die Eingabe
mit OK. Es erscheint nun ein Schlosssymbol hin­ter dem Programmnamen.
In dieser Weise können weitere Programme gesperrt
werden. (Bild 6-3-1-b)

26

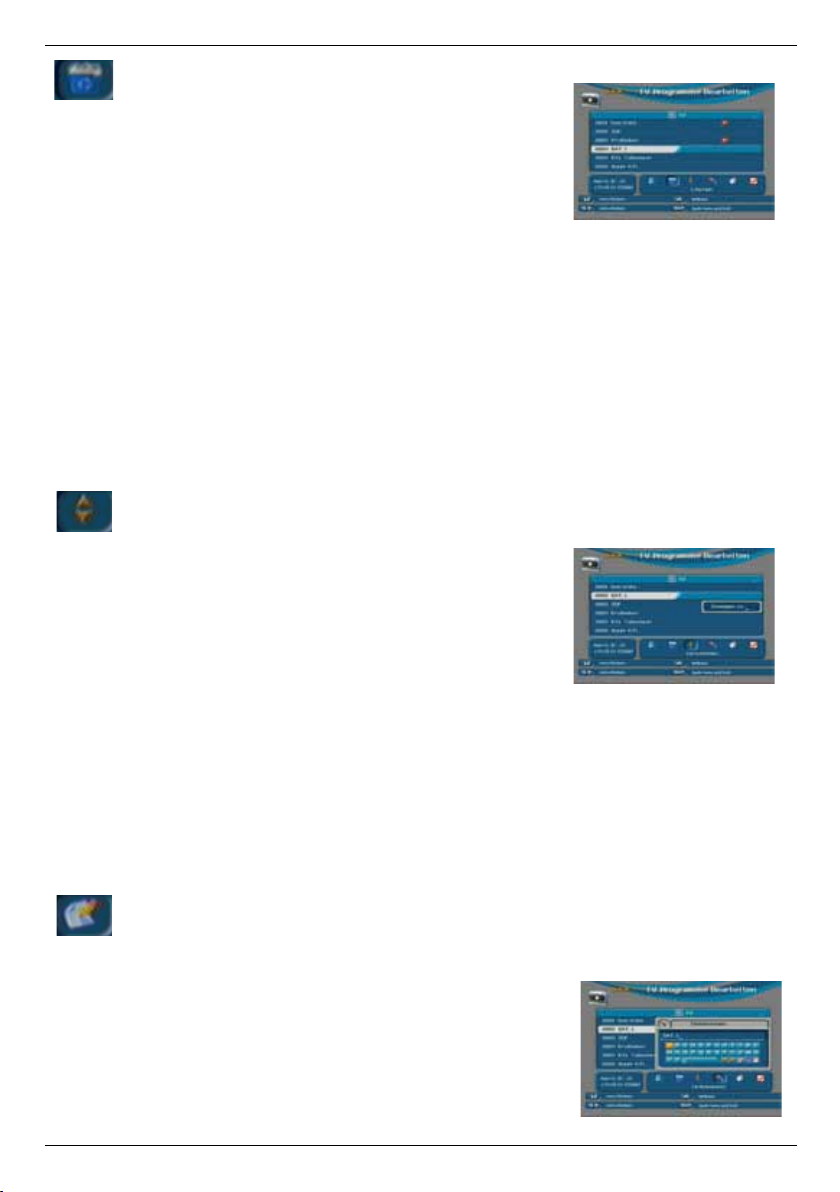

Programme aus der Liste löschen

Sie können ein oder mehrere voreingestellten oder im
Receiver vorhandene Programme löschen.

Wichtiger Hinweis:
Mit dieser Einstellung werden alle angewählten Programme

gelöscht! Der Receiver hat nach dieser Einstellung diese
Programme nicht mehr.

Um Programme wieder in das Gerät einzuspeichern, führen
Sie bitte einen neuen Suchlauf durch oder setzen Sie das
Gerät in die Werkseinstellungen zurück.

> Markieren Sie über die CH+/CH- Tasten ein

Programm, das gelöscht werden soll.

> Wählen Sie über die Tasten VOL+/VOL- die

Funktion löschen aus und bestätigen Sie die Ein­gabe mit OK. Es erscheint nun ein Kreuzsymbol hin­ter dem Programmnamen. In dieser Weise können
weitere Programme gelöscht werden. (Bild 6-3-1-c)

Programme verschieben
Um die Reihenfolge der Programme zu ändern können

Programme einfach verschoben werden.
> Wählen Sie über die Tasten VOL+/VOL- die

Funktion Verschieben aus.

> Markieren Sie über die CH+/CH- Tasten ein

Programm, das verschoben werden soll und drük­ken Sie die OK Taste.

> Geben Sie in das Feld die Programmnummer mit

der Zehnertastatur der Ferbbedienung ein, an wel­che Position das markierte Programm verschoben
werden soll und bestätigen Sie Ihre Eingabe mit
OK. Das Programm ist nun an die neue Stelle ver­schoben worden. Alle anderen Programme werden
dadurch um eine Stelle nach hinten verschoben.
(Bild 6-3-1d)

(Bild 6-3-1-c)

(Bild 6-3-1-d)

Programme umbenennen
Um ein Programmnamen zu verändern gehen Sie bitte wie

folgt vor:
> Markieren Sie über die CH+/CH- Tasten ein

Programm, dessen Namen Sie ändern möchten.

> Wählen Sie über die Tasten VOL+/VOL- die

Funktion Umbenennen aus und bestätigen Sie die
Eingabe mit OK. Es erscheint nun eine Tastatur auf
dem Bildschirm. Ändern Sie den Namen entspre-

27

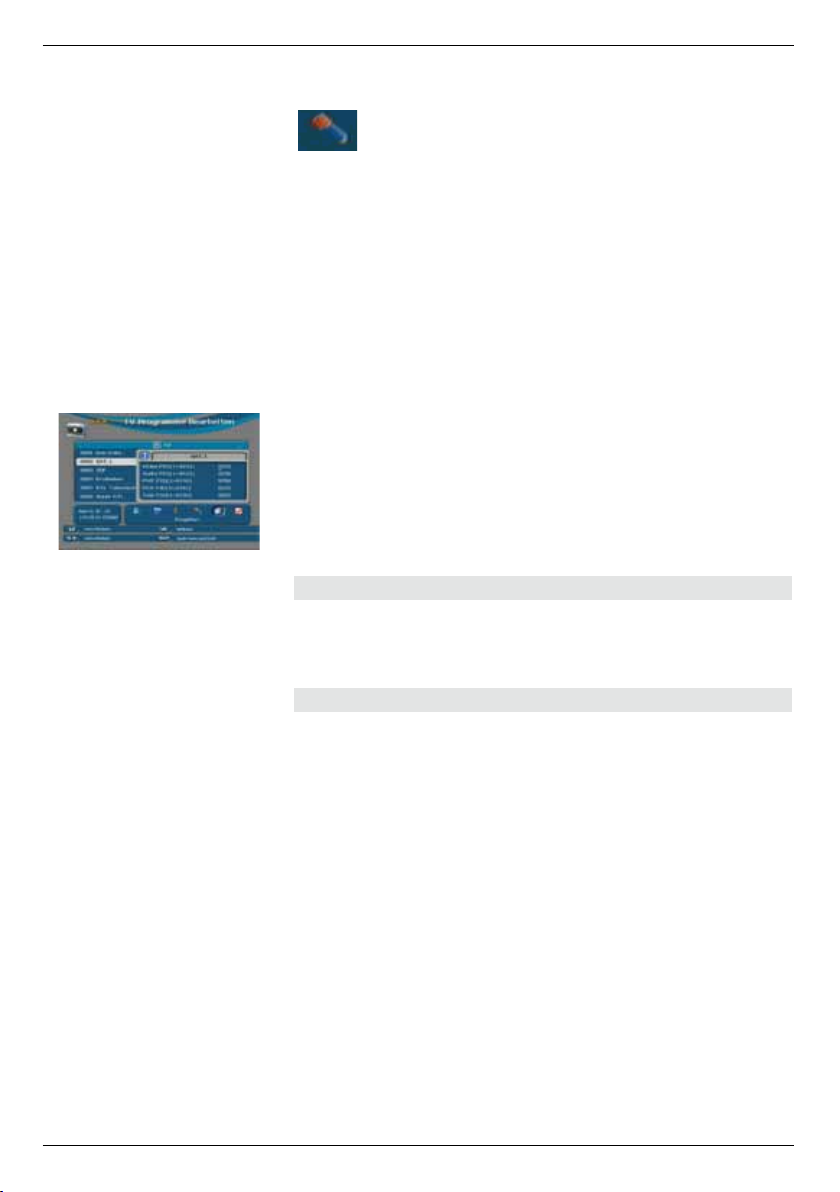

(Bild 6-3-1-e)

(Bild 6-3-1-f)

chend der Einblendung mit Hilfe der VOL+/VOL-/
CH+/CH- Tasten um.

Programmparameter ändern/ Eingeben
Sie können die spezifischen Programmparameter ändern.
Hinweis: Änderungen dieser Parameter sollten nur von

einem Fachmann und nur dann vorgenommen
werden, wenn es zu Empfangsstörungen auf
einzelnen Programmen kommt. Änderungen
dieser Parameter können dazu führen, dass das
angewählte Programm nicht mehr zu empfan­gen ist.

> Markieren Sie über die CH+/CH- Tasten ein

Programm, dessen Empfangsparameter Sie ändern
möchten.

> Wählen Sie über die Tasten VOL+/VOL- die

Funktion Eingeben aus und bestätigen Sie die
Eingabe mit OK. Es erscheint nun ein Feld mit den
Audio- und Video PID Daten des ausgewählten
Programms auf dem Bildschirm. Ändern Sie diese
Werte entsprechend der sendeseitig vorgegebenen
Parameter ab.(Bild 6-3-1-f)

6.3.2 Radio Porgramme bearbeiten

Das Bearbeiten der Radioprogramme erfolgt in gleicher
Weise wie die Bearbeitung der TV Progamme. Bitte lesen Sie
dazu Kapitel 6.3.1.

6.3.3 TV Favoriten bearbeiten

In dieser Einstellung können Sie Ihre TV Programme
bestimmten Genres zuordnen. Dies hat den Vorteil, dass Sie
in der Favoritenliste die Programme in einer nach Genres
geordneten Übersicht sehen können. Dadurch vereinfacht
sich die Wahl eines Programms.

> Rufen Sie das Hauptmenü mit der Menütaste der

Fernbendienung auf.

> Wählen Sie mit den Tasten VOL+/VOL- den

Menüpunkt Programme bearbeiten auf und wechseln
Sie zum Feld TV Favoriten bearbeiten.

> Bestätigen Sie mit OK.
> Wählen Sie ein Programm aus, das Sie einem

bestimmten Genre zuordnen möchten.

> Wählen Sie mit den Tasten VOL+/VOL- ein

Genre aus. Es stehen 8 verschiedene Genres zur
Verfügung:

28

Musik, HDTV, Wirtschaft, Sport, Kinder,

Nachrichten, Bildung, Film

> Bestätigen Sie Ihre Eingabe mit OK.
Sie können auch ein Programm mehreren Genres zuordnen.

Wählen Sie dazu einfach ein weiters Genre an, und bestäti­gen Sie mit OK. (Bild 6-3-3)
Wenn Sie ein bereits vergebenes Genre eines Programms
wieder löschen wollen, wählen Sie das Genre erneut an und
bestätigen Sie mit OK.

6.3.4 Radio Favoriten bearbeiten

Die Favoritenlisten der Radioprogramme lassen sich in glei­cher Weise bearbeiten, wie die der TV-Programme. Bitte
lesen Sie dazu Kapitel 6.3.3.

6.4 System

Hier können Sie individuelle Einstellungen des Gerätes vor­nehmen wie z.B. Bildformat, Uhrzeit, Timer verwalten oder
Systeminformationen einsehen.

6.4.1 Systemeinstellung

> Rufen Sie das Hauptmenü mit der Menütaste der

Fernbendienung auf.

> Wählen Sie mit den Tasten VOL+/VOL- den

Menüpunkt System auf und wechseln Sie zum Feld
Systemeinstellung.

> Bestätigen Sie mit OK.
Alle Einstellungen können Sie verändern, indem Sie den ent-

sprechenden Punkt mit Hilfe der CH+/CH- Tasten anwählen
und mit den Tasten VOL+/VOL- anpassen. Durch Drücken
der Taste OK werden die Einstellungen gespeichert, durch
Drücken der Taste EXIT verlassen Sie das Menü ohne die
Einstellungen zu übernehmen. (Bild 6-4-1)

6.4.1.1 TV Norm

In dieser Einstellung können Sie das Bildformat entsprechend
Ihres Fernsehers anwählen. Bitte beachten Sie auch, dass
Sie das Format ebenfalls über die Taste V- FORMAT auf
der Fernbedienung verändern können. (Lesen Sie bitte dazu
Kapitel 5.13)

> Wählen Sie mit Hilfe den Tasten VOL+/VOL- das
Format entsprechend Ihres Fernsehers aus.

6.4.1.2 Bildschirmformat

Manche Sender strahlen ihre Programme im
Bildschirmformat 16:9 aus, während andere Programme im
Format 4:3 senden. Um die für Ihren Fernseher optimale

(Bild 6-3-3)

(Bild 6-4-1)

29

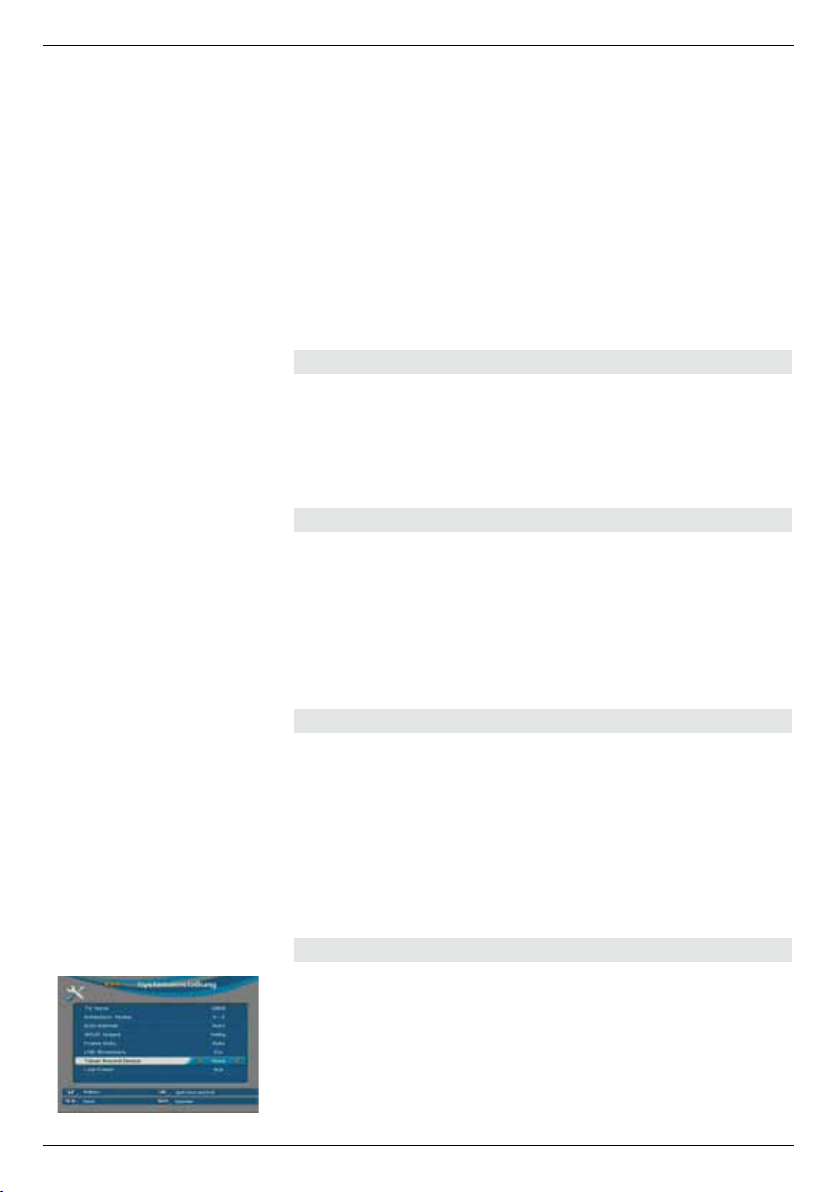

(Bild 6-4-1-a)

Darstellung zu nutzen, kann das Bildformat hier umgeschaltet
werden.

> Wählen Sie mit Hilfe den Tasten VOL+/VOL- das
Format entsprechend Ihres Fernsehers aus.

Bitte kontrollieren Sie auch die Einstellungen an Ihrem
Fernsehgerät ggf. mit Hilfe der Bedienungsanleitung.

Tipp: Sollten Sie den Receiver an einem 4:3 Fernseher

angeschlossen haben, stellen Sie den Receiver
auf das Bildschirmformat 4:3 und setzen Sie in
der nächsten Zeile den Wert auf Letterbox. In die­ser Einstellung wird bei einer 16:9 Sendung der
Bildinhalt nicht beschnitten und komplett ohne
Verzerrungen angezeigt.

6.4.1.3 Digital Audio Ausgangsmodus

> Wählen Sie mit Hilfe den Tasten VOL+/VOL- das
Audiosignal-Format, entsprechend Ihrer Surround

Anlage (sofern vorhanden), aus.

Bitte informieren Sie sich dazu auch über die techn-

schen Spezifikationen Ihrer Surround Anlage.

6.4.1.4 Frame Rate

Stellen Sie hier die Bildwiederholfrequenz bzw. Farbnorm
ein. Die Einstellung ist abhängig vom angeschlossenen
Fernsehgerät sowie von den zu empfangenden Sendern. In
Deutschland sollten Sie die Einstellung PAL oder AUTO wäh­len.

> Wählen Sie mit Hilfe den Tasten VOL+/VOL- das
Format aus.

6.4.1.5 LNB Stromversorgung

In dieser Einstellung können Sie die LNB Spannungsversor­gung an- oder abschalten. In der Regel sollte die Spannung
nicht abgeschaltet werden.

Dies ist aber abhängig von Ihrer Empfangsanlage. Bitte
informieren Sie sich hierzu auch in den technischen
Spezifikationen Ihrer Satellitenempfangsanlage.

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

Spannung ein oder aus.

6.4.1.6 Timer Ausgabe Quelle

Hier können Sie festlegen, auf welches Gerät eine über Timer
programmierte Aufnhahme ausgegeben werden soll.

Wenn Sie einen Video- oder DVD HD Recorder angeschlos­sen haben, und die Aufnahme über die Scart-Buchse erfolgen
soll, wählen Sie bitte VCR. (Bild 6-4-1-a)

Wenn die Aufnahme auf einen angeschlossenen USB
Datenträger aufgezeichnet werden soll, bitte wählen Sie USB.

30

> Wählen Sie mit Hilfe den Tasten VOL+/VOL- das

Gerät aus, auf das bei einer Timeraufnahme aufge­zeichnet werden soll.

6.4.1.7 Low Power

Um im Standby Betrieb die Stromaufnahme möglichst gering
zu halten, kann auch die Uhrzeit im Display abgeschaltet
werden.

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- den

Stromsparmodus an oder aus.

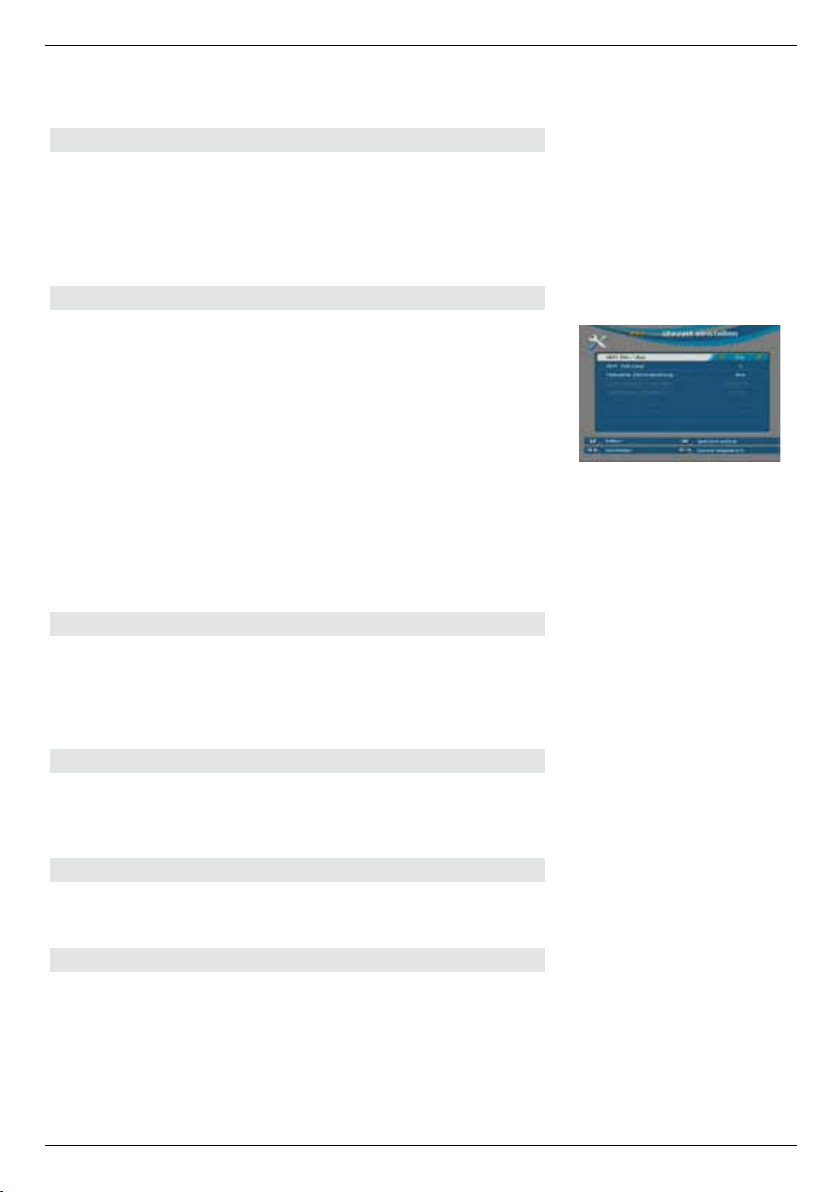

6.4.2 Uhrzeit einstellen

Sofern der Receiver die Uhrzeit nicht automatisch einstellt,
kann die Uhrzeit hier manuell eingestelt werden.

> Rufen Sie das Hauptmenü mit der Menütaste der

Fernbendienung auf.

> Wählen Sie mit den Tasten VOL+/VOL- den

Menüpunkt System auf und wechseln Sie zum Feld
Uhrzeit einstellen.

> Bestätigen Sie mit OK. (Bild 6-4-2)
Alle Einstellungen können Sie verändern indem Sie den ent-

sprechenden Punkt mit Hilfe der CH+/CH- Tasten anwählen
und mit den Tasten VOL+/VOL- anpassen. Durch Drücken
der Taste OK werden die Einstellungen gespeichert.

6.4.2.1 GMT EIn/Aus

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

Zeitabweichnung der GMT Zeit (Zeitzone am eige­nen Standort) an oder aus.

Tipp: In Deutschland ist die Zeitabweichung + 1,00 Stunde

6.4.2.2 GMT Zeitzone

> Stellen Sie mit Hilfe den Tasten VOL+/VOL- die

Zeitabweichnung der GMT Zeit (Zeitzone am eige­nen Standort) ein.

6.4.2.3 Manuelle Zeiteinstellung

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

manuelle Zeiteinstellung an oder aus.

(Bild 6-4-2)

6.4.2.4 Datum

Sofern Sie eine manuelle Zeiteistellung gewählt haben, kön­nen Sie hier das aktuelle Datum einstellen.

> Geben Sie hier das aktuelle Datum über die

Zehertastatur der Fernbedienung ein.

31

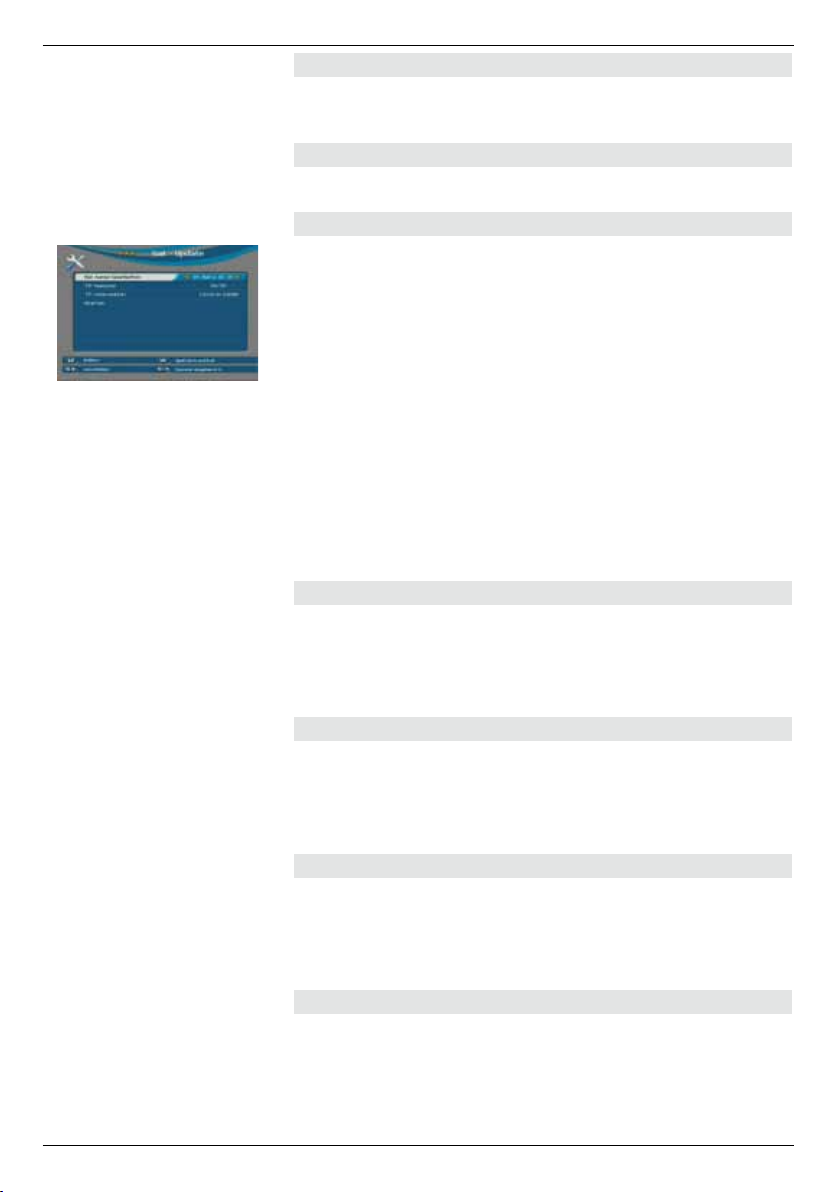

(Bild 6-4-4)

6.4.2.5 Uhrzeit

> Geben Sie hier die aktuelle Uhrzeit über die

Zehertastatur der Fernbedienung ein.

6.4.3 Timer

Um den Timer einzustellen, lesen Sie bitte Kapitel 5.12.

6.4.4 OTA Setting

Das Receiver kann eine neue Software über Satellit laden
sofern diese zur Verfügung steht. Eine neue Software kann
dann erforderlich sein wenn diese eine Verbesserung der
Bedienung bzw. der Einstellungen beeinhaltet.

Um die Software laden zu können, müssen der Satellit und
die Frequenz angegeben werden.

Die angegebenen Parameter sind auf dem Stand der
Erstellung dieser Anleitung und können ggf. von den aktuel­len Parametern abweichen.

Bitte wenden Sie sich bezüglich dieser Parameter auch an
Ihren Fachhändler.

Alle Einstellungen können Sie verändern indem Sie den ent­sprechenden Punkt mit Hilfe der CH+/CH- Tasten anwählen
und mit den Tasten VOL+/VOL- anpassen.

6.4.4.1 Sat Name

> Stellen Sie mit Hilfe den Tasten VOL+/VOL- hier

die Satellitenposition ein auf der die neue Software
Version zu empfangen ist.

> Wählen Sie 01 Astra 1C 1E

6.4.4.2 TP Nummer

> Stellen Sie mit Hilfe den Tasten VOL+/VOL- hier den

Transponder ein auf der die neue Software Version
zu empfangen ist.

> Wählen Sie 63/97

6.4.4.3 Starten

> Wählen Sie diese Zeile an und bestätigen Sie mit

OK. Der Receiver beginnt den Ladevorgang.

Wenn der Receiver eine neue Software findet, wird diese
geladen. Dieser Vorgang kann bis zu 30 Minuten dauern.

6.4.4.4 Systeminformation

Um die aktuelle Version der Betriebssoftware des Receivers
zu überprüfen, können die Informationen über diesen Menü­punkt abgerufen werden.

32

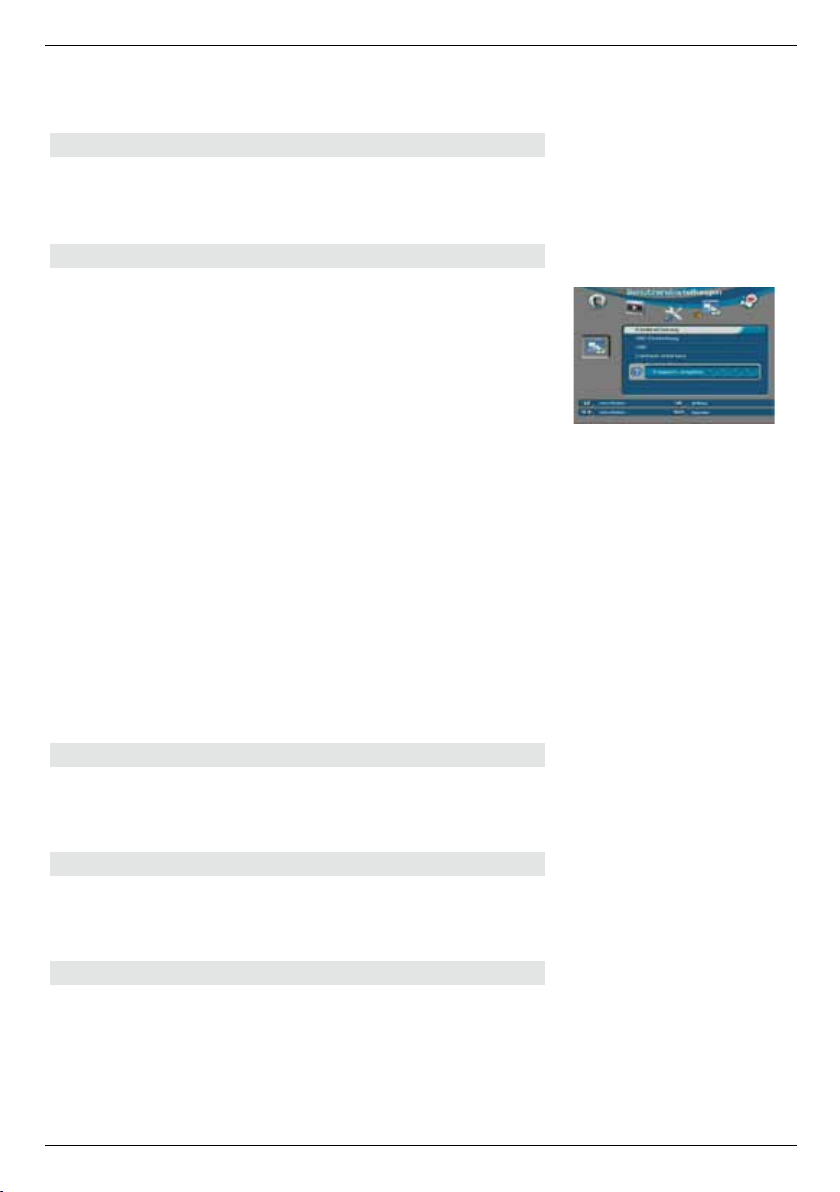

> Wählen Sie mit Hilfe den Tasten VOL+/VOL- den

Punkt Systeminformation an und bestätigen Sie mit
OK.

6.5 Benutzereinstellungen

Hier können Sie benutzerdefinierte Einstellungen vornehmen,
wie z.B. Kindersicherung einschalten, OSD Darstellungen
ändern ode die Werkseinstellung aktivieren.

6.5.1 Kindersicherung

Das Gerät bietet die Möglichkeit, Programme und
Menüeinstellungen mit einer PIN-Abfrage zu versehen.
Dies ist dann nützlich, wenn Sie z.B. Kinder vor ggf. nicht
jugendfreien Inhalten schützen möchten. Die Programme die
mit einem Pin Code geschützt werden sollen können wie in
Kapitel 6.3.1 gesperrt werden.
Beim Aufrufen des zuvor gesperrten Programms muss
dann eine vierstellige Nummer eingegeben werden um das
Programm sehen zu können.

Unter diesem Punkt können Sie die Funktionen anwählen,
die nur durch Eingabe des PIN Codes aufrufbar sind.

> Wählen Sie im Menü Benutzereinstellungen den

Punkt Kindersicherung über die Tasten CH+/CH-
an.

> Geben Sie den 4 stelligen PIN Code über die

Zehenrtastatur der Fernbedienung ein. Der werks­seitig eingestellte PIN CODE ist 0000.

Alle Einstellungen können Sie verändern, indem Sie den ent­sprechenden Punkt mit Hilfe der CH+/CH- Tasten anwählen
und mit den Tasten VOL+/VOL- anpassen.

6.5.1.1 Installation sperren

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

PIN Code Abfrage für den Menüpunkt Installation
ein oder aus.

6.5.1.2 Programme bearbeiten sperren

> Schalten Sie mit Hilfe den Tasten VOL+/VOL-

die PIN Code Abfrage für den Menüpunkt
Programmbearbeitung ein oder aus.

6.5.1.3 Einzelnes Programm sperren

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

PIN Code Abfrage für einzelne Programme ein oder
aus.

Einzelne Programme können Sie, wie unter 6.3.1 beschrie­ben, in der Programmliste als PIN Code geschützt markieren.

(Bild 6-5-1)

33

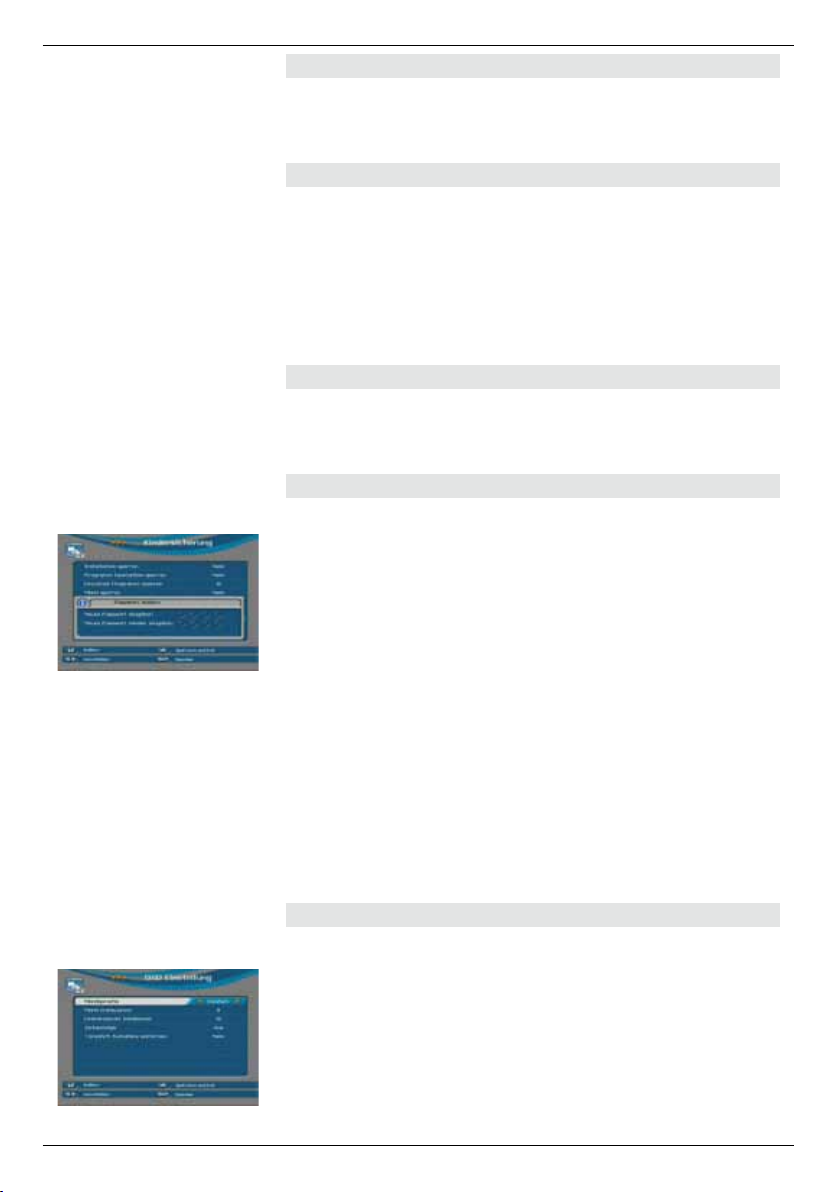

(Bild 6-5-1-6)

6.5.1.4 Menü sperren

> Schalten Sie mit Hilfe den Tasten VOL+/VOL-

die PIN Code Abfrage für den die komplette
Menüfunktion ein oder aus.

6.5.1.5 Receiver sperren

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

PIN Code Abfrage für die komplette Funktion des
Gerätes ein oder aus.

Wenn Sie diese Funktion aktivieren, muss der PIN Code
beim nächsten Starten des Gerätes aus Standby eingegeben
werden. Ohne diesen Pin Code ist das Gerät nicht einschalt­bar.

6.5.1.6 Systemeinstellungen sperren

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

PIN Code Abfrage für den die Systemeinstellung
des Gerätes ein oder aus.

6.5.1.7 Passwort ändern

Werkseitig ist den PIN Code auf 0000 eingestellt. Sie können
den PIN Code ändern.

> Wählen Sie die Zeile Passwort ändern mit Hilfe
der Tasten VOL+/VOL- an.

> Bestätigen Sie mit OK.
> Geben Sie Ihr neues Passwort mit Hilfe der

Zehenrtastatur auf der Fernbedienung ein.

> Wiederholen Sie die Eingabe unter neues Passwort

wieder eingeben.

> Speichern Sie die Änderung mit OK.

Tipp: Schreiben Sie sich zur Sicherheit den neuen PIN

Code auf und bewahren Sie diesen an einem
sichern Ort auf.

Sollte der PIN Code verloren gehen oder in Vergessenheit
geraten, können die gesperrten Funktionen nicht mehr ange­wählt werden.

6.5.2 OSD Einstellungen

In diesem Menü können sie Einstellungen bezüglich der
Einblendungen (On Screen Display) vornehmen.

Alle Einstellungen können Sie verändern, indem Sie den ent­sprechenden Punkt mit Hilfe der Ch+/Ch- Tasten anwählen
und mit den Tasten VOL+/VOL- anpassen. Durch Drücken
der Taste OK werden die Einstellungen gespeichert.

(Bild 6-5-2)

34

6.5.2.1 Menüsprache

> Wählen Sie hier mit Hilfe den Tasten VOL+/VOL-

die Sprache für die Einblendungen des Menüs und
der Programminformation.

6.5.2.2 Menütransparenz

Wählen Sie hier die Transparenz der Einblendung. Je niedri­ger dieser Wert ist, desto schwächer ist die Menüeinblendung
im Bild zu sehen.

> Wählen Sie hier mit Hilfe den Tasten VOL+/VOL-

die Transparenz für die Einblendungen des Menüs
und der Programminformation.

6.5.2.3 Einblendzeit Infobanner

Stellen Sie hier in Sekunden die Zeit ein, die beim
Umschaltvorgang die Programminformation eingeblendet
werden soll.

> Wählen Sie hier mit Hilfe den Tasten VOL+/VOL-

die Zeit in Sekunden für die Einblendungen der
Programminformation.

6.5.2.4 Zeitanzeige

> Schalten Sie hier mit Hilfe den Tasten VOL+/VOL-

die permanente Zeitanzeige im Bildschirm ein oder
aus.

6.5.2.5 Timeshift Aufnahme entfernen

Wenn Sie eine Timeshiftaufnahme machen, können Sie
hier anwählen ob diesen Aufnahmen dauerhaft gespeichert
werden sollen, oder nach Programmwechsel oder Timeshift
Abbruch wieder gelöscht werden sollen.

Hinweis: Dies betrifft nur Timeshiftaufnahmen. Aufnah-

men, die über einen Timer oder über die Re­cord Taste gestartet werden, sind von dieser
Einstellung nicht betroffen.

> Schalten Sie mit Hilfe den Tasten VOL+/VOL- die

automatische Löschung der Timeshiftaufnahmen an
(ja) oder aus (nein).

6.5.3 USB

In diesem Punkt können Sie Dateien, die sich auf dem
angeschlossenen USB Datenträger befinden verwalten und
abspielen.

> Wählen Sie hierzu den Menüpunkt USB an und

bestätigen Sie mit OK.

> Es erscheint ein Ordner mit der Bezeichnung
Volume 0.

35

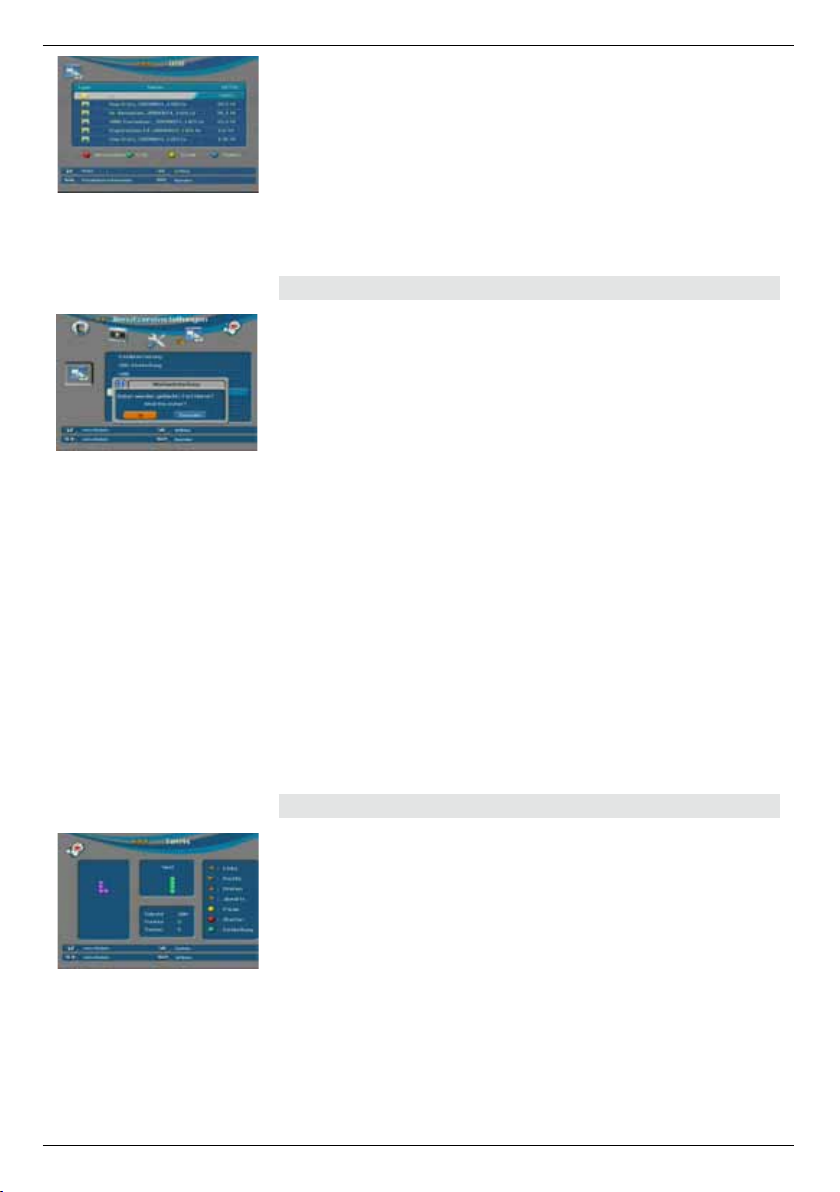

(Bild 6-5-3)

(Bild 6-5-5)

> Drücken Sie erneut die OK Taste.
Sie erhalten nun einen Überblick über alle auf dem

Datenträger vorhandenen Ordner und Dateien.
Mit Hilfe der OK Taste können Sie einen Ordner, den Sie

angewählt haben öffnen. Mit der EXIT Taste gelangen Sie
immer einen Schritt zurück. (Bild 6-5-3)

Sie können nun, entsprechend der Einblendung, über die
farbigen Tasten auf der Fernbedienung verschiedene
Funktionen ausführen.

6.5.4 Werkseinstellung

Sie können alle Einstellungen die Sie an dem Receiver vor­genommen haben mit der Werkseinstellung in den ursprüng­lichen Zustand zurücksetzen. Dies ist dann nützlich wenn Sie
Änderungen vorgenommen haben, die anschließend zu einer
nicht optimalen Funktion des Gerätes führen sollten.

Hinweis: Mit der Aktivierung der Werkseinstellung werden alle

Programmeinstellungen und Favoritenlisten, die ggf.
von Ihnen angelegt worden sind, gelöscht und durch
die originale Programmreihenfolge überschrieben.

> Wählen Sie hier mit Hilfe den Tasten VOL+/VOL-

den Menüpunkt Werkseinstellung an und bestätigen
Sie mit OK.

> Geben Sie den PIN Code mit Hilfe der Zehnertastatur

auf der Fernbedienung ein.
> Es erscheint die Abfrage
> Wählen Sie ja um fortzufahren oder nein um den

Vorgang abzubrechen. (Bild 6-5-5)
> Wenn Sie mit Ja bestätigt haben und die Taste OK

drücken wird das Gerät in den Auslieferungszustand

versetzt.

(Bild 6-6)

6.6 Spiele

In diesem Menüpunkt finden Sie 2 Spiele die Sie mit Hilfe der
Zehenrtastatur der Fernbedienung steuern können.

> Wählen Sie im Menüpunkt Spiele mit den CH+/CH-
Tasten das Spiel an, das Sie spielen möchten und

bestätigen Sie mit OK.
Die Steuerung der Spiele erfolgt über die Tastatur der

Fernbedienung. (Bild 6-6)
Mit der Taste EXIT können Sie ein Spiel jederzeit verlassen.

Durch Drücken der OK Taste speichern Sie die Änderungen
und gelangen zu den Benutzereinstellungen zurück.

36

Drücken Sie mehrmals die EXIT Taste um das Menü zu ver­lassen.

37

7. Technische Daten

DBS-Tuner:

Eingangsfrequenzbereich 950 .... 2150 MHz

Eingangspegelbereich - 65 dBm ... - 25 dBm
DBS-Tuner Eingang F - Buchse
Ein-/Ausgangsimpedanz 75 Ohm
Ausgang für 1. ZF 950 ... 2150 MHz (loop through)
Demodulation QPSK S2
Symbolrate 2 ... 45 Mbaud/s
Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8
Videodekodierung:
Videokompression: MPEG-4,264, MPEG-2, Bis zu

MP@ML
Profil Level: MP@HL, MPEG 4 /AVC
Videostandard: PAL / NTSC
Aktive Bildfläche: 480 i,576i, 576p, 720p, 1080i
Bildformat: 16:9, 4:3 LB, 4:3 PS

Audiodekodierung:

Audiokompression MPEG-1 & MPEG-2 Layer I und II
Audio Mode Dual (main/sub), Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz

System

CPU: 266Mhz
Flash: 8MByte- 16MByte
SRam 256 MByte

LNB Stromversorgung:

LNB Strom 500mA max.; kurzschlußfest
LNB Spannung vertikal 13V
LNB Spannung horizontal 18V

DiSEqC: DiSEqC 1.0 und DiSEqC 1.2
22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V

+/- 0,2 V

Demultiplexing: gemäß ISO 13818-1
USB Wiedergabe

Video Codec: MPEG 2
Audio Codec: MPEG 1 Layer 2

Anschlüsse

TV-SCART: CVBS, RGB
HDMI Ausgang: HD Video/Audio
USB 2.0 Host
S/SPDIF Coaxial

38

Leistungsaufnahme: Max. 12 Watt im Betrieb;

Max. 0,8 Watt im Stand-By

Eingangsspannung: 100- 240V / 50/60 Hz

Wechselspannung

Abmessungen (BxHxT): 250 mm x 40 mm x 195 mm

39

Für den täglichen Gebrauch

Ein- und Ausschalten

>Schalten Sie den Receiver durch Drücken der Taste
Ein/Standby auf der Fernbedienung oder am Gerät
ein.

> Durch nochmaliges Drücken dieser Taste schalten

Sie das Gerät wieder aus.

Programmwahl
Mit Hilfe der Programm auf/ab-Tasten

>Schalten Sie die Programme mit Hilfe der
Programmtasten auf/ab auf der Fernbedienung oder
am Gerät jeweils um einen Programmplatz auf oder
ab.

Mit Hilfe der Zehnertastatur
>Geben Sie mit Hilfe der Zehnertastatur die gewünsch

te Programmnummer ein.
Zum Beispiel

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern
haben Sie jeweils nach dem Drücken einer Taste ca. 3
Sekunden Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige
Zahl eingeben, so können Sie den Umschaltvorgang durch
zusätzliches Drücken der OK Taste beschleunigen.

Mit Hilfe der Programmliste:

> Drücken Sie die Taste OK.
> Nun können Sie mit den Pfeiltasten auf/ab das gewünsch-

te Programm markieren.

> Durch Drücken der Taste OK wird das markierte
Programm eingestellt.

> Mit den Pfeiltasten auf/ab bewegen Sie den Marker

jeweils um eine Zeile in der Liste.

> Mit den Tasten Blättern auf/ab wird die Liste komplett
umgeblättert.

Lautstärkeregelung

> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe
der Taste Lautstärke + lauter und mit Hilfe der Taste
Lautstärke - leiser.
>Durch Drücken der Taste Ton ein/aus wird der Ton aus-
bzw. eingeschaltet.

40

8. Fehlersuchhilfen

Fehler Mögliche Ursache Abhilfe

Kein Bild, kein Ton,
Display/LED leuchtet nicht

Keine Netzspannung Netzkabel und Stecker prüfen

Kein Empfang bei Programmen, die
vorher in Ordnung waren

Antenne läßt sich nicht drehen Motor nicht DiSEqC 1.2 tauglich Geeigneten Motor verwenden

Div. Programme werden in der Pro­grammliste nicht angezeigt

Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen

Programme wie Pro 7, Sat 1, Kabel
1, DSF und HOT sind ztw. gestört

Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät

USB Funktionen lassen sich nicht
bedienen

Im Bild entstehen zeitweise vierek­kige Klötzchen. Zeitweise schaltet
das Gerät auf Standbild, kein Ton.
Bildschirm zeitweise schwarz mit der
Einblendung “kein Signal”.

Antenne verstellt oder defekt Antenne überprüfen

Programm wird auf einem anderen
Transponder übertragen

Programm wird nicht mehr über­tragen

Falsche Programmliste angewählt Andere Programmliste anwählen

Störungen durch “DECT-Telefone”
(Funktelefone)

blockiert

USB Speichermedium nicht ange­schlossen

Starker Regen oder Schnee Spiegel von Schnee befreien

Antenne falsch ausgerichtet Antenne neu ausrichten

Spiegel ist am Empfangsort zu klein Antenne neu ausrichten

Suchlauf vornehmen (siehe Punkt

8.3)

keine

(siehe Punkt 7.2.3.1)

Abstand zwischen Empfangsstation
und Receiver vergrößern

Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wieder
einschalten

USB Speichermedium neu anschlie­ßen, ggf. Stromverbindung prüfen

Kein Bild, kein Ton,
Display/LED leuchtet

Ein Hindernis steht zwischen Spiegel
und Satellit (z.B. ein Baum)

Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß

Defekte oder fehlende Kabelverbin­dung

Defektes LNB LNB austauschen

Falsche Außeneinheit am Receiver
eingestellt

Antenne falsch ausgerichtet Antenne neu ausrichten

Spiegel mit “freier Sicht” montierten

beseitigen, Gerät wieder in Betrieb
nehmen

Alle Kabelverbindungen prüfen

Einstellung korrigieren (siehe Punkt

6.4)

41

42

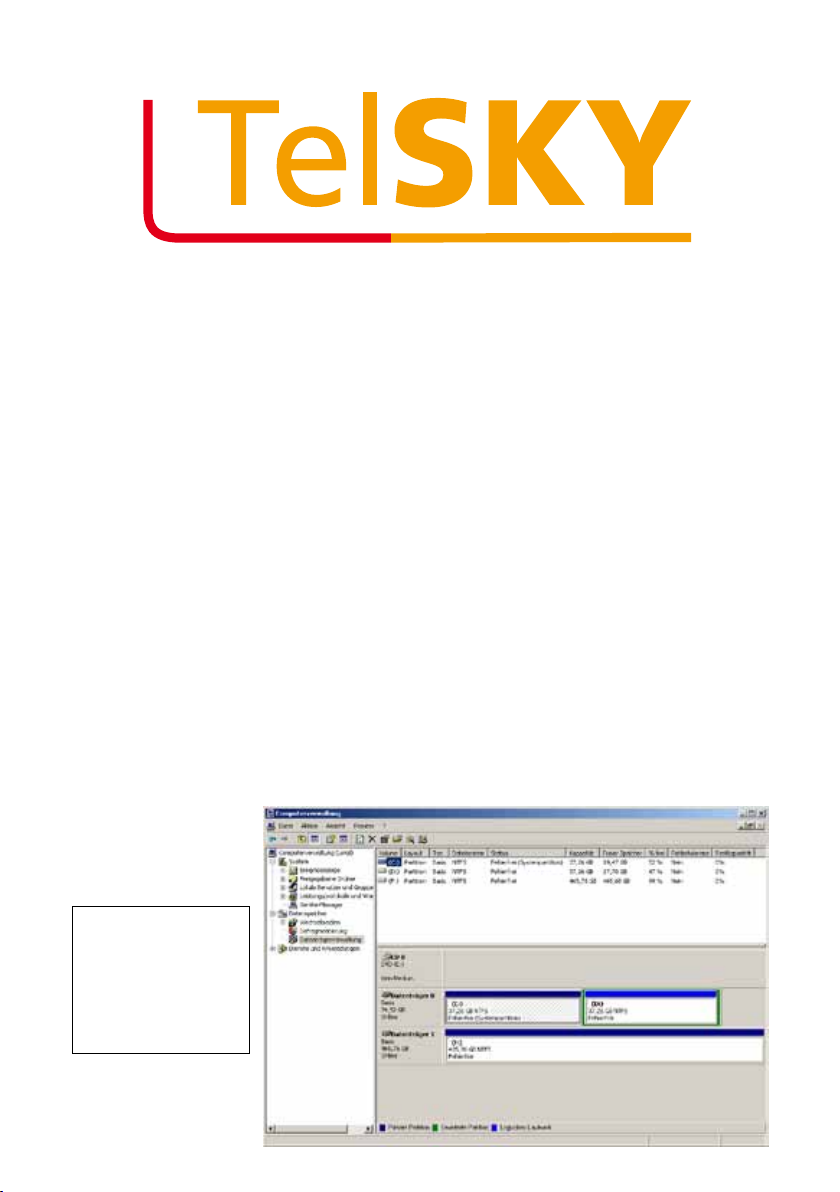

Einrichten eines USB Datenträgers für die Verwendung von Satellitenreceivern mit
PVR Funktion

Um über Ihren Satellitenreceiver Aufnahmen auf einen USB Datenträger durchfüh­ren zu können, muss der benutzte Datenträger im Format FAT 32 formatiert sein.
USB Sticks sind ab Werk in der Regel im Format FAT 32 formatiert, daher ist eine
Formatierung bei USB Sticks daher meistens nicht nötig. Bitte achten Sie bei der
Verwendung von USB Sticks darauf, dass diese qualitativ hochwertig sind. Bei
USB Sticks mit Chipsätzen, die eine geringe Schreib- bzw. Lesegeschwindigkeit
haben, kann es zu Bildaussetzern bei der Wiedergabe bzw. der Aufzeichnung
kommen.

Bitte verwenden Sie nur USB Festplatten mit externer Stromversorgung. So ist
sichergestellt, dass die Festplatte immer richtig arbeitet.

Nachfolgend finden Sie eine genaue Vorgehensweise zur Formatierung von USB
Datenträgern in das FAT 32 Format am Beispiel einer 500 GB USB Festplatte.

Achtung:
Das Formatieren eines Datenträgers führt zum unwiederbringlichen Verlust der
auf dem Datenträger gespeicherten Daten.

Stecken Sie den Datenträ­ger in den USB Anschluss
an Ihrem Computer und
klicken Sie mit der rech­ten Maustaste auf den
Arbeitsplatz.
Wählen Sie „Verwalten“
an.

Klicken Sie mit der rechten Maustaste auf den zu formatierenden Datenträger und
wählen Sie „Partition löschen“ an.

Bitte vergewissern Sie sich, dass Sie den richtigen Datenträger angewählt haben!!

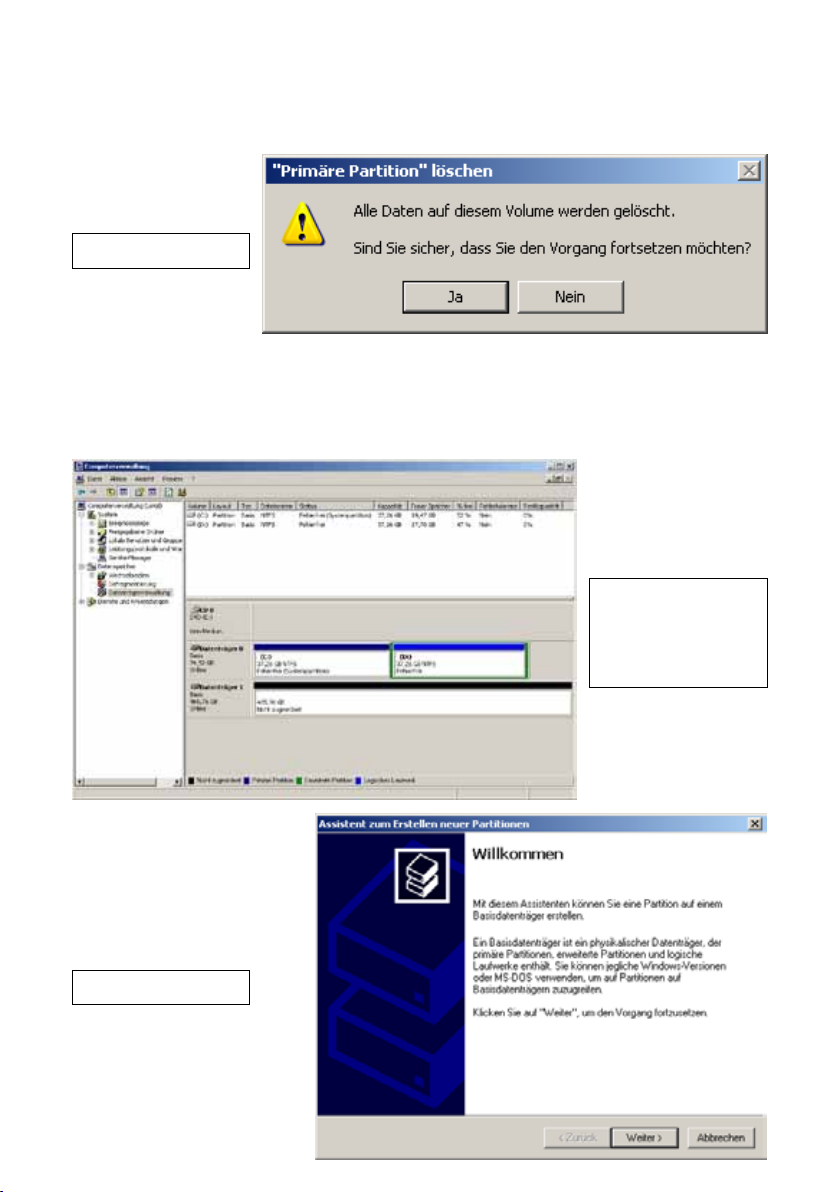

Sie erhalten folgenden
Warnhinweis:

Achtung: Bestätigen Sie nur mit Ja, wenn Sie sicher sind, dass alle Daten auf
dem angewählten Datenträger gelöscht werden können.

Die Partition wird gelöscht. Sie erhalten folgenden Screen:

Klicken Sie nun erneut
mit der rechten Maustaste
auf den Datenträger und
wählen Sie „Neue Partiti-
on“ an.

Es startet der Assistent.
Klicken Sie auf „weiter“

Wählen Sie „Primäre Partition“ an und klicken Sie auf „weiter“.

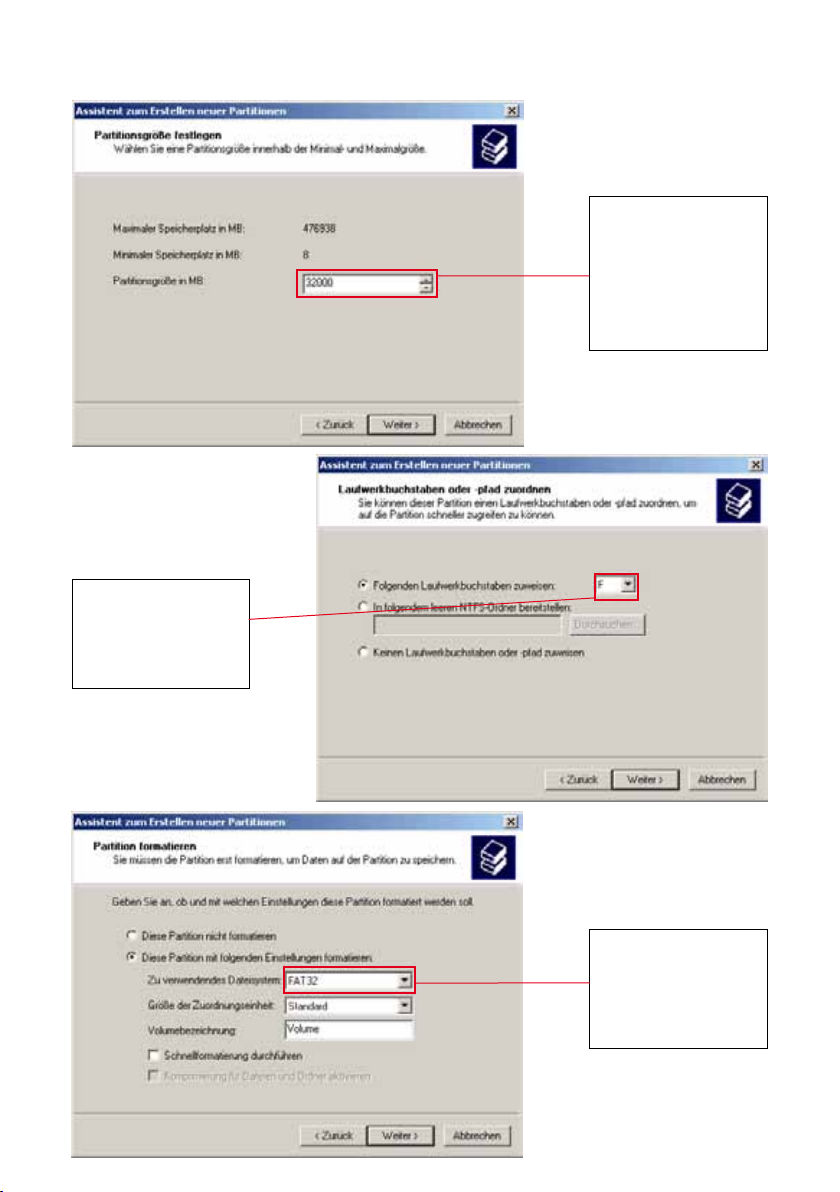

Da das Format FAT 32
Dateien bis maximal 32
GB unterstützt, geben Sie
unter „Dateigröße“ 32000
ein und klicken Sie auf
„weiter“, sofern der Da­tenträger mindestens 32
GB oder größer ist.

Wählen Sie einen frei­en Laufwerkbuchstaben
(hier: „F“) aus und be­stätigen Sie die Auswahl
durch einen Klick auf
„weiter“

Wählen Sie nun das Da­teiformat, in welchem die
entsprechende Partition
formatiert werden soll
(hier: FAT 32) und klicken
Sie auf „weiter“

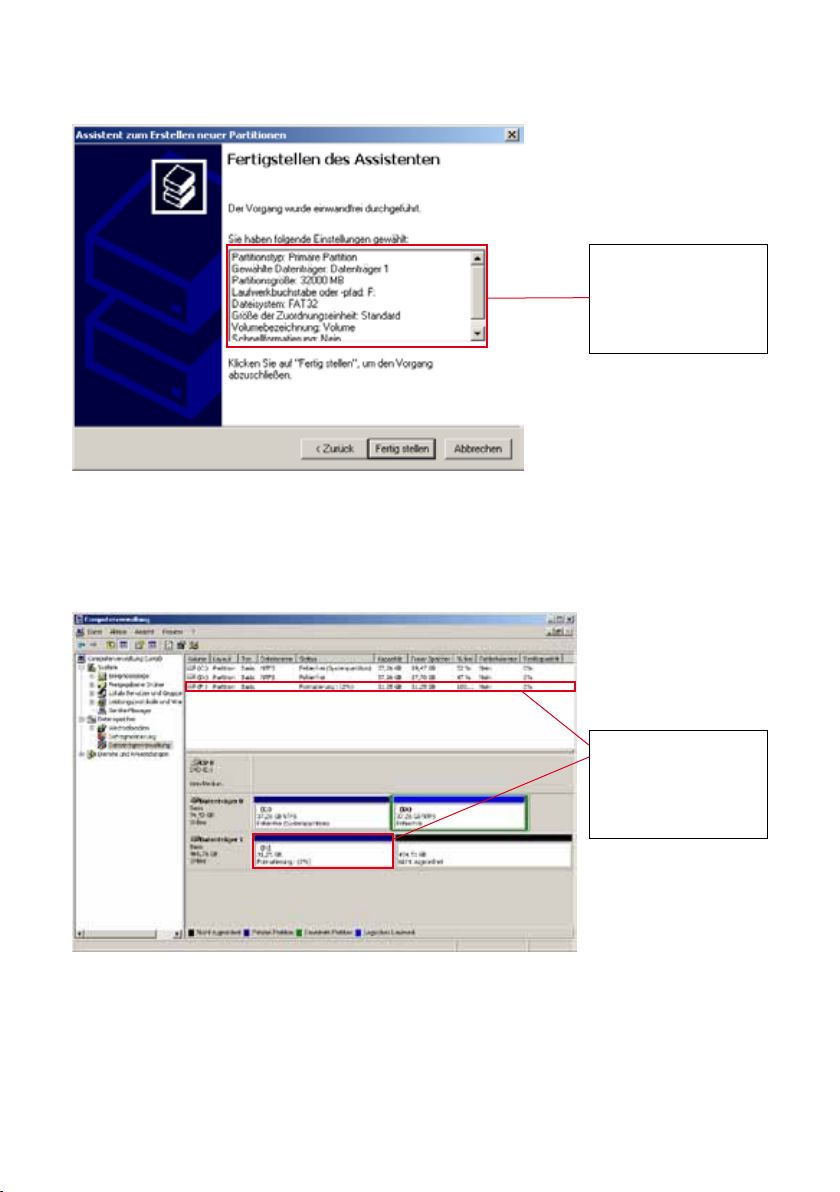

Die Partition wird nun erstellt. Um den Assistenten abzuschließen, klicken Sie nun
auf „Fertig stellen“.

In diesem Fenster kön­nen Sie noch einmal alle
Voreinstellungen wie Par­titionsgröße, Dateisystem
oder Laufwerkbuchstaben
nachprüfen.

In der Datenträgerverwaltung sehen Sie jetzt die formatierte Partition. Der noch
nicht zugeordnete Teil des Datenträgers kann nun auf die gleiche Weise formatiert
werden.

Tipp: Dieser kann auch im NTFS Format formatiert werden. Dies ermöglicht die
Verwaltung von Datenmengen, die ein größeres Volumen als 32 GB haben.

Die neu erstellte Partition
erscheint unter dem zuge­wiesenen Laufwerkbuch­staben (hier: „F“) in der
Datenträgerverwaltung
