TelSky S210 User guide [de]

Bedienungsanleitung

HIGH DE FINITIO N MULTI MEDIA INTERFA CE

TelSKY S 210

1 Inhaltsverzeichnis

1. Inhaltsverzeichnis. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Abbildungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3. Bitte zuerst lesen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Wichtige Hinweise zur Bedienung . . . . . . . . . . . . . . . . . . . . . . .6

Entsorgungshinweis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Betriebspausen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Entsorgung von elektrischen und elektronischen Geräten. . . . . . . 8

4. Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.1 Netzanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.2 Außeneinheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.3 Anschluss an ein Fernsehgerät (Scart/HDMI) . . . . . . . . . . .9

4.4. Anschluss an einen Videorekorder . . . . . . . . . . . . . . . . . . .9

4.5. Anschluss an einen HiFI Verstärker . . . . . . . . . . . . . . . . . .9

4.6. Durchschleiftuner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.7. RS 232 Schnittstelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5. Erstinstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

6. Benutzereinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

6.1. OSD Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.1.1. Menüsprache . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.1.2. Menütransparenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.1.3. Anzeigedauer Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.2. A/V Ausgang einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6.3. Uhrzeit einstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

6.3.1. GMT Zeitzone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

6.3.2. Datum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

6.3.3. Aktuelle Zeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.3.4. Sommerzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.3.5. Datumsformat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.4. Timer einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.4.1. Timer Nummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.4.2. Timer Modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

6.4.3. Wiederholungsmodus. . . . . . . . . . . . . . . . . . . . . . . . . . .14

6.4.4. Startzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6.4.5. Stoppzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6.4.6. VCR Aufnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6.4.7. Programm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

6.4.8. TV/Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

6.5. Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

6.6. Spiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

7. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

7.1. Antenneneinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . .17

7.1.1. Automatische Programmsuche . . . . . . . . . . . . . . . . . . .17

7.1.2. Manuelle Programmsuche . . . . . . . . . . . . . . . . . . . . . . .17

7.2. Satellitenliste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

7.3. Transponder Liste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

7.3.1. ManuelleTranspondersuche. . . . . . . . . . . . . . . . . . . . . .18

7.4. Motor Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

7.4.1. Ost- und Westgrenzen einstellen. . . . . . . . . . . . . . . . . .19

7.5. USALS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

7.6. Software Update via Satellit . . . . . . . . . . . . . . . . . . . . . . .20

8. Programme bearbeiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

8.1. Programme umbenennen . . . . . . . . . . . . . . . . . . . . . . . . .21

8.2. Kanal löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

8.3. Kanal verschieben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21



8.4. Kanäle überspringen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

8.5. Programme sperren . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

8.6. Favoritenliste erstellen . . . . . . . . . . . . . . . . . . . . . . . . . . .23

9. Systemeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

9.1. Systeminformation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

9.2. Werkseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

9.3. Standby Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

10. USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

10.1. PVR Vorschau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

10.2. PVR Verzeichnis wählen. . . . . . . . . . . . . . . . . . . . . . . . .26

10.3. USB Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

10.3.1. Musik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

10.3.2. Bilder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

10.3.3. Filme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

10.4. USB Spiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

10.5. Software Update . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

10.6. Senderlisten sichern/laden . . . . . . . . . . . . . . . . . . . . . . .29

11. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

11.1. Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . .29

11.2. Programmwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

11.2.1. Mit Hilfe der Programm auf/ab-Tasten. . . . . . . . . . . . .30

11.2.2. Mit Hilfe der Zehnertastatur . . . . . . . . . . . . . . . . . . . . .30

11.2.3. Mit Hilfe der Programmliste . . . . . . . . . . . . . . . . . . . . .30

11.2.4. Mit Hilfe der Favoritenliste . . . . . . . . . . . . . . . . . . . . . . . . . 30

11.2.5. Aufrufen gesperrter Programme . . . . . . . . . . . . . . . . .31

11.2.6. Infobox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

11.3. Lautstärkeregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

11.4. Auswahl einer anderen Sprache. . . . . . . . . . . . . . . . . . .31

11.5. Dolby Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

11.6. TV/Radioumschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . .32

11.7. Multi Picture. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

11.8. Rückkehr zum zuletzt eingestellten Programm . . . . . . .33

11.9. Weitere Programminformationen . . . . . . . . . . . . . . . . . .33

11.10. Videotext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

11.11. Untertitel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

11.12. Aufnahme auf externe Festplatte . . . . . . . . . . . . . . . . .34

11.13. Elektronische Programminfo EPI . . . . . . . . . . . . . . . . .36

11.13.1. EPI Tagesvorschau . . . . . . . . . . . . . . . . . . . . . . . . . .37

11.13.2. EPI Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

11.13.3. Timeraufnahme auf externe Festplatte . . . . . . . . . . .38

12. Funktionstasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

12.1. Rot....... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

12.2. Grün... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

12.3. Gelb... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

12.4. Blau.... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

13. Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

14. Fehlersuchhilfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Für den täglichen Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . .42

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Änderungen und Druckfehler vorbehalten. Stand 1/08

Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.



Sehr geehrter Kunde,

Vielen Dank, das Sie Sich für dieses hochwertige Produkt entschieden haben.
Sollte ihr DVB Receiver nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!

Technische Hotline

für Deutschland: 0900-100101 ( Basistarif 0,9 €/min aus dem Festnetz der Deutschen Telekom. Während des Gesprä-

ches kann dieser Tarif für nicht unter die allgemeine Beratung fallende Angelegenheiten
mit vorheriger Bestätigung des Anrufers heraufgesetzt werden. Mobilfunktarife können
abweichen)

für Österreich: 0 80-550 567 (0,1 €/min)
oder 00 9-65 95-90000

Gerne können Sie auch eine E-mail an [e-mail] oder ein Fax an
009-65 95-9 00 001 senden.
Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an
unser Servicecenter unter folgender Adresse ein:
Für Deutschland: TELESTAR/TelSKY Servicecenter, Vulkanhöhe/An der B 10,
D 555-Dreis-Brück
Für Österreich: GERINGER Gesellschaft m.b.H., Gregerstr. , A-01 Fischamend

2 Abbildungen

Fernbedienung

Ein/Aus Standby

Zehnertastatur

Multiprogramm

Aktion ausführen/Bestätigen

Lautstärke -/Navigation links

Informationstafel aufrufen

Menü aufrufen

vorheriger Titel

USB Medienmenü
USB Spielemenü

Bedienfeld
USB Media-

Anwendungen

EPI

Timermenü

zurückspulen

vorspulen

nächster Titel

Sleeptimer

Ton Ein/Aus
Untertitel aufrufen
Audioeinstellungen

zurück zum letzten Programm

Favoritenliste

Seite Auf/Timeshift

Seite Ab/Videoformat

Programm auf/Navigation hoch

Lautstärke +/Navigation rechts

Programm ab/Navigation runter

Menü verlassen

Videotext aufrufen
Multifunktionstasten

Play/Pause

Stop

Aufnahme

Zeitlupe

Festplattenmenü

PVR Vorschau



USB Schnittstelle zum Anschluss

eines USB Speichermediums

Ein (grün)/

Standby (rot)

Signal liegt

an (gelb)

LNB-Eingang

LNB-Ausgang

HDMI Schnittstelle

Ein/Standby

SCART-Buchse

TV

Programm

auf/ab

SCART-Buchse

Videorekorder

Digitalausgang

optisch

Cinch Video

Digitalausgang

elektrisch

Cinch Audio

R&L

Netzkabel

Netzschalter

RS 

Schnittstelle

5

3. Bitte zuerst lesen

> Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie

zunächst die Lieferung auf Vollständigkeit. Im Lieferumfang sind enthalten:

1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, 2 Batterien
(1,5V Microzelle AAA).

> Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten

Polarität in das Batteriefach der Fernbedienung ein.

> Bevor Sie den Receiver anschließen, lesen Sie bitte zunächst die

Sicherheitshinweise in Kapitel 3.

> Die Kapitel 4, 5 und 7 beschreiben den Anschluss und die Anpassung des

Receivers an die Außeneinheit (Spiegel, LNB, ...), an das Fernsehgerät . Diese
Einstellungen sind einmalig und müssen nur ergänzt werden, wenn sich etwas
an Ihrer Außeneinheit ändert oder zusätzliche Geräte angeschlossen werden.

> Die Kapitel 6 und 11 beschreiben alle Funktionen, die für den täglichen

Gebrauch wichtig sind, wie z.B. Programmwahl oder Lautstärkeeinstellung.

> In Kapitel 8 finden Sie Informationen darüber, wie Sie neue Programme einstel

len oder die Programmreihenfolge ändern.
> Kapitel 10 erläutert Ihnen die Funktionen der USB Schnittstelle Ihres Receivers
> Die technischen Daten finden Sie in Kapitel 13.
> Hilfestellung beim Suchen und Beheben von Fehlern finden Sie in Kapitel 14.

-

Wichtige Hinweise zur Bedienung

Durch die Verwendung eines sogenannten „On Screen Display“ (Bildschi
rmeinblendungen) wird die Bedienung des Receivers vereinfacht und die
Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf
dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden.
Zusammengehörende Funktionen sind als „MENÜ“ zusammengefaßt. Die ange­wählte Funktion wird farblich hervorgehoben. In der unteren Zeile sind durch
Farbbalken die “Funktionstasten” rot, gelb, grün und blau dargestellt. Diese
Farbbalken stellen in den einzelnen Menüs unterschiedliche Funktionen dar, die
durch Drücken der entsprechend gefärbten Taste (“Multifunktionstaste”) auf der
Fernbedienung ausgelöst werden. Die “Funktionstasten” sind nur aktiv, wenn eine
Kurzbezeichnung in dem entsprechenden Feld angegeben ist. (Näheres zu den
Funktionstasten finden Sie in Kapitel 1)

Tastenbezeichnungen und Begriffe, die im OSD-Menü erscheinen, sind in dieser
Bedienungsanleitung fett gedruckt.

Der Programmplatz des jeweils angewählten Programms wird außerdem im
Display angezeigt.

Entsorgungshinweis

Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren
Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen
System” zu.

Achten Sie darauf, dass die leeren Batterien der Fernbedienung sowie
Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt
werden (Rücknahme durch den Fachhandel, Sondermüll).

6

Achtung! WichtigeSicherheitshinweise

VORSICHT: UM DIE GEFAHR EINES ELEKTROSCHOCKS
ZU VERMEIDEN, SOLLTEN SIE NIEMALS DAS GEHÄUSE
ÖFFNEN. ES BEFINDEN SICH IM GERÄT KEINE TEILE
DIE VOM ANWENDER REPARIERT WERDEN KÖNNEN,
BEI BEDARF WENDEN SIE SICH AN QUALIFIZIERTE
SERVICEFACHKRÄFTE.
SICHERHEITSVORKEHRUNGEN:
Dieser Receiver wurde nach Vorgaben internationaler
Sicherheitsstandards hergestellt. Zu ihrem eigenen Schutz sollten
Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie ihr
neues Gerät in Betrieb nehmen.
Der Hersteller übernimmt keine Haftung für Schäden, die durch
unsachgemäße Handhabung und durch Nichteinhaltung der
Sicherheitsvorkehrungen entstanden sind.

1. Wenn Sie den Receiver aufstellen, sorgen Sie dafür, dass an
allen Seiten ein freier Raum von etwa 5 cm zur Verfügung steht,
damit die Luft ungehindert zirkulieren kann und das Gerät sich
nicht überhitzt.

 Stellen Sie das Gerät nicht in einem eingeengten Bereich auf,

wie zum Beispiel in einem Bücherregal oder Ähnlichem. Achten
Sie darauf, dass die Luftzirkulation nicht beeinträchtigt wird, vor
Allem sollten Sie niemals die Lüftungsschlitze mit Zeitungen,
Tischtüchern, Gardinen, usw. abdecken.

. Stellen Sie keine brennenden Gegenstände, z.B. eine brennende

Kerze, auf das Gerät.

. Der Receiver darf niemals Flüssigkeiten oder Spritzwasser

ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten
Gegenstände wie Vasen auf den Receiver.

5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzu­schalten.

6. Das Stromkabel muss korrekt angeschlossen werden. Berühren
Sie niemals mit feuchten oder nassen Händen das Stromkabel
oder den Stecker.

7. Der Receiver sollte bei Temperaturen von 5ºC bis 0ºC betrieben
werden. Verwenden Sie das Gerät nur in einem gemäßigten
Klima, nicht unter tropischen Bedingungen.

8. Die Batterien der Fernbedienung sollten nicht extremer Hitze,
wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt
werden.

Achten Sie bitte beim Entsorgen der Batterien auf entsprechende
Umweltschutzbestimmungen.
CE-Zeichen für europäische Märkte
Das CE-Zeichen auf diesem Gerät gibt Ihnen die Sicherheit, dass
das Gerät den Vorschriften der EU-Direktive 00/108/EC sowie der
Direktive für Niedrigspannungsgeräte 006/95/EC entspricht.

Betriebspausen

Das Gerät sollte während eines Gewitters oder bei längeren
Betriebspausen (z.B. Urlaub) vom Netz getrennt werden.

7

Entsorgung von elektrischen und elektronischen Geräten

Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, daß
der Artikel nicht im üblichen Haushaltsmüll entsorgt werden kann. Der
Artikel muß an einem entsprechenden Sammelpunkt für die Rücknahme
und Wiederverwertung alter elektrischer und elektronischer Geräte abge­geben werden. Indem Sie sicherstellen, daß dieses Gerät fachgerecht ent­sorgt wird, tragen Sie dazu bei, daß negative Auswirkungen auf die Umwelt
sowie auf die menschliche Gesundheit vermieden werden, die entstehen
könnten, wenn dieses Gerät nicht entsprechend fachgerecht entsorgt wird.
Die Wiederverwertung der Rohstoffe trägt dazu bei, natürliche Ressourcen
zu bewahren. Für genauere Informationen zur Entsorgung dieses Geräts
wenden Sie sich an Ihre örtliche Behörde, an die Müllverwertung in Ihrer
Region, oder an den Fachhändler bei dem Sie dieses Gerät erworben
haben.

Anschluss des DVB-Receivers an eine Sat-Anlage

a. Netzverbindung
b. Verbindung des LNBs mit dem LNB-Eingang (LNB IN) des

DVB-Receivers.
c. Scartverbindung des DVB-Receivers mit dem Fernsehgerät.
d. HDMI Ausgang zur Verbindung Receiver-Fernsehgerät
e. Scartverbindung des DVB-Receivers mit einem Videorekorder
f. Analoge Audio Cinchverbindung mit einer Stereo-Anlage
g. Digitale Audio Cinchverbindung mit einer Surround-Anlage
h. Digitale SPDIF Audio Verbindung mit einer Surround-Anlage
i. Durchschleiftuner zum Anschluss eines analogen Sat Receivers
j. RS  Schnittstelle

SAT-Receiver

analog

VCR

i

b

d

e

h

c

f

g

a

j

8

4. Anschluss

Die im folgenden erscheinenden Verweise a b c usw. bezie­hen sich auf die Zeichnung auf Seite 8.

4.1. Netzanschluss

Der Digital-Receiver sollte erst dann an das Stromnetz
angeschlossen werden, wenn das Gerät komplett mit den
zugehörigen Komponenten verkabelt ist. Dadurch wer­den Zerstörungen des Digital-Receivers oder anderer
Komponenten ausgeschlossen.

a Nachdem Sie alle Verbindungen hergestellt haben,

verbinden Sie den Receiver durch das Netzkabel
mit einer Steckdose 230 V/50-60 Hz. Legen Sie
anschließend den Netzschalter auf der Rückseite
des Receivers auf Position „I“ um.

4.2. Außeneinheit

b Verbinden Sie den LNB-Eingang des Digital-

Receivers durch ein geeignetes Koaxialkabel mit
dem LNB Ihrer Außeneinheit. Beachten Sie auch
Punkt 6 ‚Einstellungen“.

4.3. Anschluss an ein Fernsehgerät

c Verbinden Sie Receiver (SCART-Buchse TV) und

Fernsehgerät (SCART-Buchse) durch ein SCART­Kabel. Sollte Ihr Fernsehgerät entsprechend aus­gerüstet sein, wird dieses beim Einschalten des
Digital-Receivers automatisch auf AV und somit auf
Sat-Betrieb umgeschaltet.

d Über den HDMI (High Definition Multimedia
Interface) Ausgang verbinden Sie den Receiver
mit dem HDMI Anschluss Ihres Fernsehers

4.4. Anschluss an einen Videorekorder

e Verbinden Sie Receiver (SCART-Buchse VCR) und

Videorekorder (SCART-Buchse) durch ein SCART­Kabel

4.5. Anschluss an einen HiFi-Verstärker

4.5.1. Analog

f Um die bestmögliche Tonqualität zu erreichen,

können sie den Digital-Receiver an einen HiFi­Verstärker anschließen. Verbinden Sie dazu die
Cinch-Buchsen Audio R und Audio L des Digital­Receivers durch ein geeignetes Kabel mit einem
Eingan Ihres HiFi-Verstärkers (z.B. CD oder AUX;
ACHTUNG: der Phonoeingang ist nicht geeignet)

9

(Bild 5)

4.5.2. Digital

g,h Sollte Ihr Verstärker über einen entsprechenden

elektrischen oder optischen Eingang verfügen, so
verbinden Sie die Buchse AUDIO OUT DIGITAL
elektrisch bzw. AUDIO OUT DIGITAL optisch mit
dem elektrischen bzw. optischen Eingang Ihres
Verstärkers.

Es stehen abhängig vom jeweiligen Sender, die
Abtastraten von 32, 44.1 und 48 kHz zur Verfügung.

Ebenso steht an diesen Ausgängen, falls gesendet,
das Dolby Digital-Signal (AC3) zur Verfügung.

4.6. Durchschleiftuner

i Schließen sie hier einen Analogreceiver an, das am

LNB Eingang anliegende Signal wird über den
Durchschleiftuner an den Analogreceiver weiterge­ geben

4.7. RS 232 Schnittstelle

j Die RS 232 Schnittstelle dient zum Update der Be-

triebssoftware

5. Erstinstallation

Verbinden Sie den Satellitenreceiver über Scart mit dem
Fernseher, stecken Sie das Antennenkabel in die dafür vor­gesehene Buchse am Receiver (LNB in) und stecken Sie den
Netzstecker in die Steckdose.

Schalten Sie den Receiver durch Drücken der roten Power
Taste ein.

Drücken Sie die Taste MENÜ.
Nun Befinden Sie sich im Hauptmenü.
Hier können Sie mit Hilfe der VOL+/VOL- Tasten folgende

Punkte anwählen:

- 6. Benutzereinstellungen

- 7. Installation

- 8. Programme bearbeiten

- 9. Systemeinstellungen

- 10. USB
Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt

‚Benutzereinstellungen“

6. Benutzereinstellungen

Der Menüpunkt Benutzereinstellungen gliedert sich in folgen­de Unterpunkte:

- 6.1. OSD Einstellungen

10

- 6.2. A/V Ausgang einstellen

- 6.3. Uhrzeit einstellen

- 6.4. Timer einstellen

- 6.5. Kindersicherung

- 6.6. Spiele

6.1. OSD Einstellungen:

Wählen Sie mit den Tasten CH+/CH- den Punkt OSD
Einstellungen, drücken Sie die Taste OK. In den
OSD Einstellungen können Sie die Menüsprache, die
Menütransparenz sowie die Menü-Anzeigedauer einstellen.

6.1.1. Menüsprache

Wählen Sie mit den Tasten CH+/CH- die Zeile ‚Menüsprache“
aus. Sie können zwischen folgenden Sprachen wählen:
Englisch, Französisch, Deutsch, Italienisch, Spanisch,
Niederländisch, Russisch, Türkisch und Arabisch. Wählen Sie
die gewünschte Sprache mit Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen
und gelangen Sie zu den Benutzereinstellungen zurück.

6.1.2. Menütransparenz

Wählen Sie mit den Tasten CH+/CH- die Zeile
‚Menütransparenz“ aus. Hier können Sie die
Helligkeitseinstellungen des OSD Menüs verändern. Es ste­hen sechs unterschiedliche Helligkeitsgrade zur Verfügung.
Wählen Sie die gewünschte Helligkeit mit Hilfe der VOL+/
VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen
und gelangen Sie zu den Benutzereinstellungen.

(Bild 6-1)

6.1.3. Anzeigedauer Menüs

Wählen Sie mit den Tasten CH+/CH- die Zeile
‚Anzeigedauer Menüs“ aus. Bestimmen Sie die Dauer
der Menüeinblendungen in diesem Menüpunkt: Die
Einblendedauer kann in Sekundenschritten zwischen 2
und 10 Sekunden gewählt werden (Standardeinstellung: 5
Sekunden). Wählen Sie die gewünschte Anzeigedauer mit
Hilfe der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen
und gelangen Sie zu den Benutzereinstellungen.

6.2. A/V Ausgang einstellen

Wählen Sie mit den Tasten CH+/CH- den Punkt A/V Ausgang
einstellen, drücken Sie die Taste OK. In diesem Menü kön­nen Sie die TV Norm, den Videomodus und das Bildformat
einstellen.

11

(Bild 6-2)

6.2.1. TV Norm

Hier können Sie zwischen den Fernsehnormen PAL, PAL60,
NTSC und automatischer Normwahl wählen (Voreinstellung:
Auto). Wählen Sie die gewünschte Fernsehnorm mit Hilfe der
VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und
gelangen zurück zu den Benutzereinstellungen.

6.2.2. Video Modus

Unter diesem Menüpunkt können Sie zwischen unterschiedli­chen Farb- bzw. Bildmodi wählen. Zur Auswahl stehen folgende
Modi: RGB (Standardmodus), YCbCr, und CVBS sowie HDMI-P
und HDMI-I. Wählen Sie den gewünschten Farbmodus mit Hilfe
der VOL+/VOL- Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und
gelangen zu den Benutzereinstellungen zurück.

6.2.3. Bildformat

Hier wählen Sie das Bildformat aus. Sie können zwischen den
Optionen 4:3LB (4:3 Letterbox, automatische Bildumschaltung,
voreingestellter Standard), 4:3PS (4:3 Pan & Scan) und 16:9.
Wählen Sie das gewünschte Bildformat mit Hilfe der VOL+/VOL-
Tasten.

Durch Drücken der OK Taste speichern Sie die Änderungen und
gelangen zu den Benutzereinstellungen.

(Bild 6-3)

6.3. Uhrzeit einstellen

Wählen Sie mit den Tasten CH+/CH- den Punkt ‚Uhrzeit einstel­len“, drücken Sie die Taste OK. In diesem Menüpunkt können
Sie die Zeitzone, das Datum, die aktuelle Uhrzeit, Sommer­oder Winterzeit und das Format der Datumsanzeige einstellen.
Markieren Sie den gewünschten Menüzeile mit den Tasten CH+/

CH- und gehen Sie wie folgt vor:
(ACHTUNG: diese Einstellungen sollten korrekt vorgenom-

men werden, da sonst die Timerfunktion nicht richtig funk­tioniert!)

6.3.1. GMT Zeitzone

Die Uhr Ihres Receivers wird über Satellit auf Greenwich Mean
Time synchronisiert. In dieser Zeile können Sie mit den VOL+/
VOL- Tasten die Differenz zur GMT bestimmen.

(GMT-Einstellungen für Deutschland: GMT + 1)

6.3.2. Datum

Markieren Sie die Zeile Datum durch Drücken der CH+/CH-
Tasten und drücken Sie anschließend OK. Es öffnet sich ein
Fenster, in welchem Sie das Datum einstellen können. Durch

1

Drücken der CH+/CH- können Sie zwischen Tag, Monat und
Jahr navigieren. Über die Zehnertastatur Ihrer Fernbedienung
können Sie in der jeweiligen Zeile den richtigen Wert eintragen.
Haben Sie die Datumsänderung vorgenommen, bestätigen Sie
die Eingabe durch Drücken der OK Taste. Sie gelangen zurück
in das Menü ‚Uhrzeit einstellen“.

6.3.3. Aktuelle Zeit

In dieser Zeile können Sie die aktuelle Zeit eingeben. Markieren
Sie durch Drücken der CH+/CH- Tasten den Menüpunkt
‚Aktuelle Zeit“ und drücken Sie anschließend OK. Es öffnet sich
ein neues Fenster in welchem Sie mit der Zehnertastatur der
Fernbedienung die Uhrzeit über das Feld Stunde und das Feld
Minute eingeben können. Nach der Eingabe gelangen Sie durch
Drücken der OK Taste zurück in das Menü ‚Uhrzeit einstellen“

(Bild 6-3-2)

6.3.4. Sommerzeit

Markieren Sie die Zeile ‚Sommerzeit“ und aktivieren bzw. deak­tivieren Sie die Sommerzeit durch drücken der VOL+/VOL-
Tasten. Nach der Eingabe gelangen Sie durch Drücken der OK
Taste zurück in das Menü ‚Uhrzeit einstellen“

6.3.5. Datumsformat

Ändern Sie in dieser Zeile das Format, in welchem das aktuelle
Datum angezeigt werden soll. Es stehen Ihnen drei unterschied­liche Formate der Datumsanzeige zur Verfügung, zwischen
denen durch Drücken der VOL+/VOL- Tasten gewählt werden
kann.

Wenn Sie alle Änderungen gemäß Ihren Wünschen durch­geführt haben, markieren Sie die Menüzeile ‚Speichern“
und kehren Sie durch drücken der OK Taste in das Menü
‚Benutzereinstellungen“ zurück. Gleichzeitig werden die vorge­nommenen Änderungen gespeichert.

6.4. Timer einstellen

Ihr Satellitenreceiver verfügt über 8 Timer. Ist ein Timer aktiviert,
schaltet sich der Receiver zur eingestellten Uhrzeit automatisch
auf das eingestellte Programm. Um die Timereinstellungen auf­zurufen, wählen Sie in den Benutzereinstellungen den Punkt
‚Timer einstellen“ über die CH+/CH-Tasten. Bestätigen Sie die
Wahl mit OK. Das Menü teilt sich in sieben Unterpunkte.

6.4.1. Timer Nummer

Hier können Sie über die VOL+/VOL- Tasten Ihrer
Fernbedienung zwischen acht unterschiedlichen Timern wählen

(Bild 6-3-3)

(Bild 6-4)

6.4.2. Timermodus

In dieser Menüzeile aktivieren Sie die Timerfunktion Ihres
Digitalreceivers. Sie gelangen zum Timermodus durch drük-

1

(Bild 6-4-1)

(Bild 6-4-4)

ken der CH+/CH- Taste. Werksseitig ist die Timerfunktion
ausgeschaltet. Durch Drücken der VOL+/VOL- Tasten kön­nen Sie nun zwischen verschiedenen Timeroptionen wäh­len. (Optionsmöglichkeiten: Einschalten, Ausschalten, VCR
Aufnahme).

6.4.3. Wiederholungsmodus

In diesem Menüpunkt können Sie die Wiederholrate
eines eingestellten Timers wählen. Wählen Sie die Zeile
‚Wiederholungsmodus“ über die CH+/CH- Tasten Ihrer
Fernbedienung. Durch Drücken der Tasten VOL+/VOL-
bestimmen Sie, wie oft der eingestellte Timer aktiviert wird.
Folgende Optionen stehen zur Verfügung: Einmal, Jeden Tag,
nur werktags (Woche 1-5) oder nur am Wochenende (Woche
6-7). Treffen Sie Ihre Auswahl durch Drücken der VOL+/VOL-
Tasten, bestätigen Sie anschließend mit OK.

6.4.4. Startzeit

Haben Sie den Timermodus aktiviert, können Sie in die­ser Zeile die gewünschte Startzeit des Timers einstellen.
Markieren Sie über die CH+/CH- Tasten die Zeile Programm
und Drücken Sie OK. Es öffnet sich ein Fenster, in welchem
Sie das Program auswählen können, welches beim Einschalten
des Timers gezeigt bzw. in der VCR Aufnahme aufgezeich­net werden soll. Markieren Sie mit Hilfe der CH+/CH- Tasten
das gewünschte Programm und drücken Sie OK. Wählen Sie
anschließend durch Drücken der CH+/CH- Tasten die Zeile
Startzeit und drücken Sie OK. Es öffnet sich ein weiteres Menü,
in welchem Sie Zeile für Zeile die Uhrzeit (Stunde und Minute)
und das Datum (Tag, Monat und Jahr) des Timerereignisses
eingeben können. Wählen Sie durch drücken der CH+/CH-
Tasten die entsprechende Menüzeile aus und geben Sie über
die Zehnertastatur Ihrer Fernbedienung die entsprechenden
Werte ein. Haben Sie alle werte eingegeben, bestätigen Sie die
Eingabe durch Drücken der OK Taste.

(Bild 6-4-5)

6.4.5. Stoppzeit

Geben Sie in dieser Zeile die Endzeit des Timerereignisses
ein. Die Eingabe funktioniert genau wie bei der Eingabe
der Startzeit (siehe 1.4.4.). Bitte beachten Sie, dass bei der
Stoppzeit ein späterer Zeitpunkt eingetragen sein muss als bei
der Startzeit. Bestätigen Sie die Eingabe der Stoppzeit durch
drücken der OK Taste.

6.4.6. VCR Aufnahme

Sie können den Receiver über einen Scartadapter mit einem
Aufnahmegerät, beispielsweise einem Videorekorder verbin­den. Möchten Sie eine Sendung aufzeichnen, aktivieren Sie im
Timermodus die Option „VCR Aufnahme“ und nehmen Sie die

1

gewünschten Einstellungen der Start- bzw. Stoppzeit sowie des
Programms wie unter 6.4.4., 6.4.5. und 6.4.7. beschrieben.

6.4.7. Programm

Wählen Sie in diesem Menüpunkt das Programm, welches bei
Startzeit eines Timers angezeigt werden soll. Wählen Sie die
Zeile ‚Programm“ durch drücken der CH+/CH- Taste und drük­ken Sie die Taste OK. Es öffnet sich eine Kanalliste mit allen
verfügbaren Programmen. Durch drücken der CH+/CH- Taste
können Sie durch die Programmliste navigieren. Durch drücken
der OK Taste wählen Sie das gewünschte Programm aus.

6.4.8. TV/Radio

Ihr Receiver kann sowohl digital über Satellit ausgestrahlte
TV- als auch Radioprogramme aufzeichnen. Möchen Sie ein
Radioprgramm aufzeichnen, müssen Sie, bevor Sie wie unter

6.4.7 beschrieben das Programm einstellen können, folgende
Einstellung vornehmen: Durch drücken der Navigationstasten
CH+/CH- gelangen sie zum Menüpunkt TV/Radio. Hier können
Sie über die VOL+/VOL- Tasten in den Radiomodus umschalten

Haben Sie die Timerprogrammierung abgeschlossen, spei­chern Sie den eingestellten Timer durch Drücken der gelben
Funktionstaste. Einen eingestellten Timer löschen Sie, indem
Sie das Timermenü aufrufen, den zu löschenden Timer über die
VOL+/VOL- Tasten und anschließend die blaue Funktionstaste
Ihrer Fernbedienung drücken. Durch drücken der Taste EXIT
gelangen Sie zurück zum Menü Benutzereinstellungen.

(Bild 6-4-7)

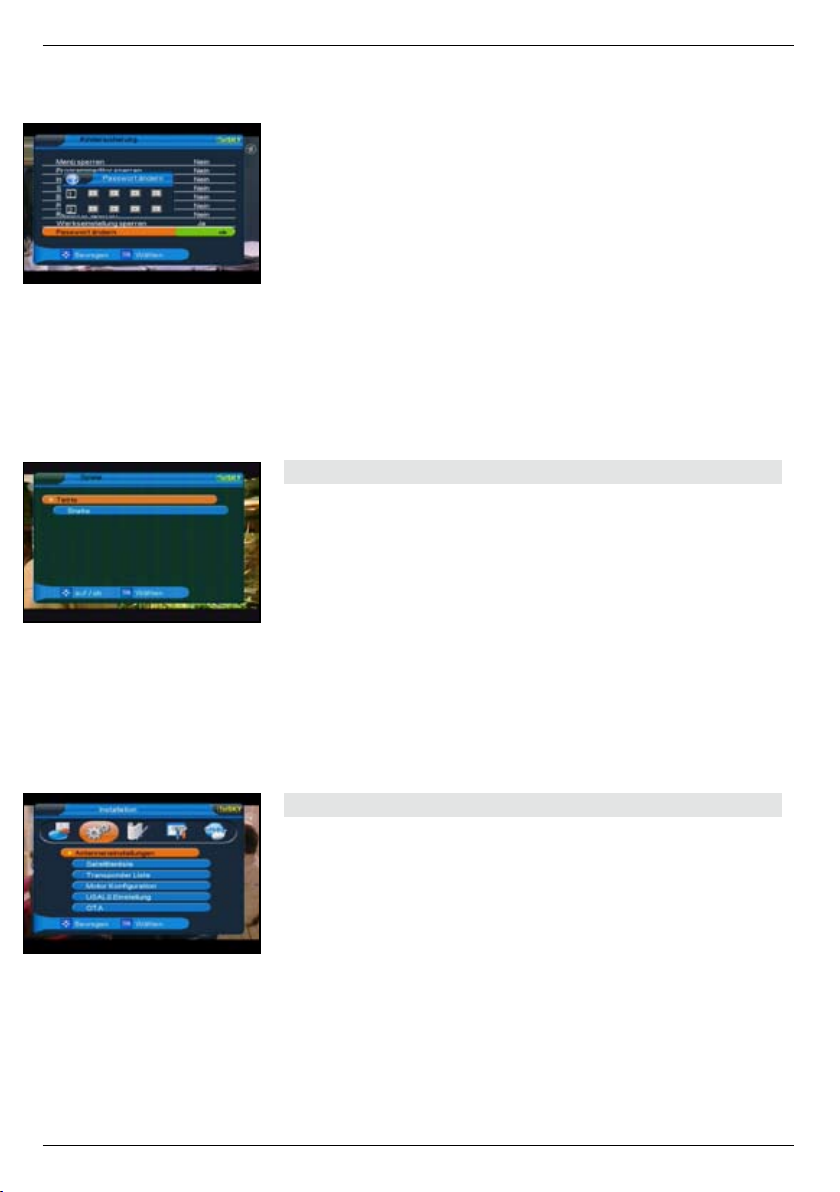

6.5. Kindersicherung

Ihr Receiver ist mit einer Kindersicherung ausgestattet. Mit
dieser Funktion können Sie sowohl TV- und Radioprogramme
sperren sowie die Menüeinstellungen durch eine PIN schüt­zen. Um die Kindersicherung aufzurufen, wählen Sie in den
Benutzereinstellungen den Punkt ‚Kindersicherung“ über
die CH+/CH- Tasten. Bestätigen Sie die Wahl mit OK. Nun
müssen Sie ein vierstelliges Passwort eingeben (Siehe
Abbildung 13, werksseitig voreingestelltes Passwort: 0000).
Haben Sie das Passwort korrekt eingegeben, gelangen sie in
das Kindersicherungsmenü. Das Menü gliedert sich in neun
Unterpunkte, mit denen sich die einzelnen Funktionen des
Receivers unabhängig von einander sperren lassen. Über die
Navigationstasten CH+/CH- wählen Sie die entsprechende
Funktion aus, die Sie sperren möchten. Durch drücken der
VOL+/VOL- Tasten haben Sie die Wahl zwischen Sperren
„Nein“ oder Sperren „Ja“. Wollen Sie einen Menüpunkt sper­ren, wählen Sie den entsprechenden Punkt über die CH+/CH-
Tasten und navigieren Sie in der ausgewählten Zeile über die
VOL+/VOL- Tasten auf ‚Ja“. Bestätigen Sie Ihre Wahl durch

15

(Bild 6-5-1)

(Bild 6-5-2)

(Bild 6-5-3)

(Bild 6-6)

drücken der OK Taste. Der entsprechende Menüpunkt ist nun
gesperrt und kann erst nach Eingabe des Passwortes verän­dert werden.

Passwort ändern

Im Kindersicherungsmenü können Sie das voreingestellte
Passwort ändern. Rufen Sie das Kindersicherungsmenü auf
und wählen Sie über die CH+/CH- Tasten die Menüzeile
‚Passwort ändern“, bestätigen Sie die Auswahl mit OK. Es
öffnet sich ein zweizeiliges Menü. Geben Sie das gewünsch­te neue Passwort (4-stellig) über die Zehnertastatur Ihrer
Fernbedienung zweimal ein. (ACHTUNG: beide Eingaben
müssen identisch sein). Sobald Sie die Passwortänderung
vorgenommen haben, erscheint ein Hinweis, dass das
Passwort geändert wurde. Durch drücken der EXIT Taste
gelangen Sie, nach dem Bestätigen oder Verwerfen der in
diesem Menüpunkt vorgenommenen Änderungen zurück in
die Benutzereinstellungen. Durch erneutes drücken der EXIT
Taste verlassen Sie die Benutzereinstellungen.

6.6. Spiele

Ihr Receiver ist werksseitig mit zwei Spielen ausgestat­tet. Um das Spielmenü aufzurufen, wählen Sie in den
Benutzereinstellungen über die CH+/CH- Tasten den Punkt
‚Spiele“ und bestätigen Sie mit OK. Sie haben die Option zwi­schen ‚Tetris“ und ‚Snake“. Die Spiele lassen Sich über CH+/
CH- Tasten auswählen und mit OK öffnen. Die Steuerung
funktioniert in beiden Spielen über die CH+/CH- Tasten der
Fernbedienung. Über die vier farbigen Funktionstasten kön­nen weitere Einstellungen im Spiel vorgenommen werden.
Durch drücken der blauen Funktionstaste und Bestätigung
mit OK verlassen Sie ein Spiel und gelangen zurück zur
Spielauswahl. Durch drücken der EXIT Taste gelangen Sie
zurück zu den Benutzereinstellungen.

(Bild 7)

7. Installation

Im Installationsmenü können Sie alle Einstellungen vorneh­men, die für einen einwandfreien DVB-S Empfang notwendig
sind.

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt
‚Installation“

Der Menüpunkt Installation gliedert sich in folgende
Unterpunkte:

- 7.1. Antenneneinstellungen

- 7.2. Senderliste

- 7.3. Transponder Liste

- 7.4. Motor Konfiguration

- 7.5. USALS Einstellung

16

- 7.6. OTA (Software Update via Satellit)

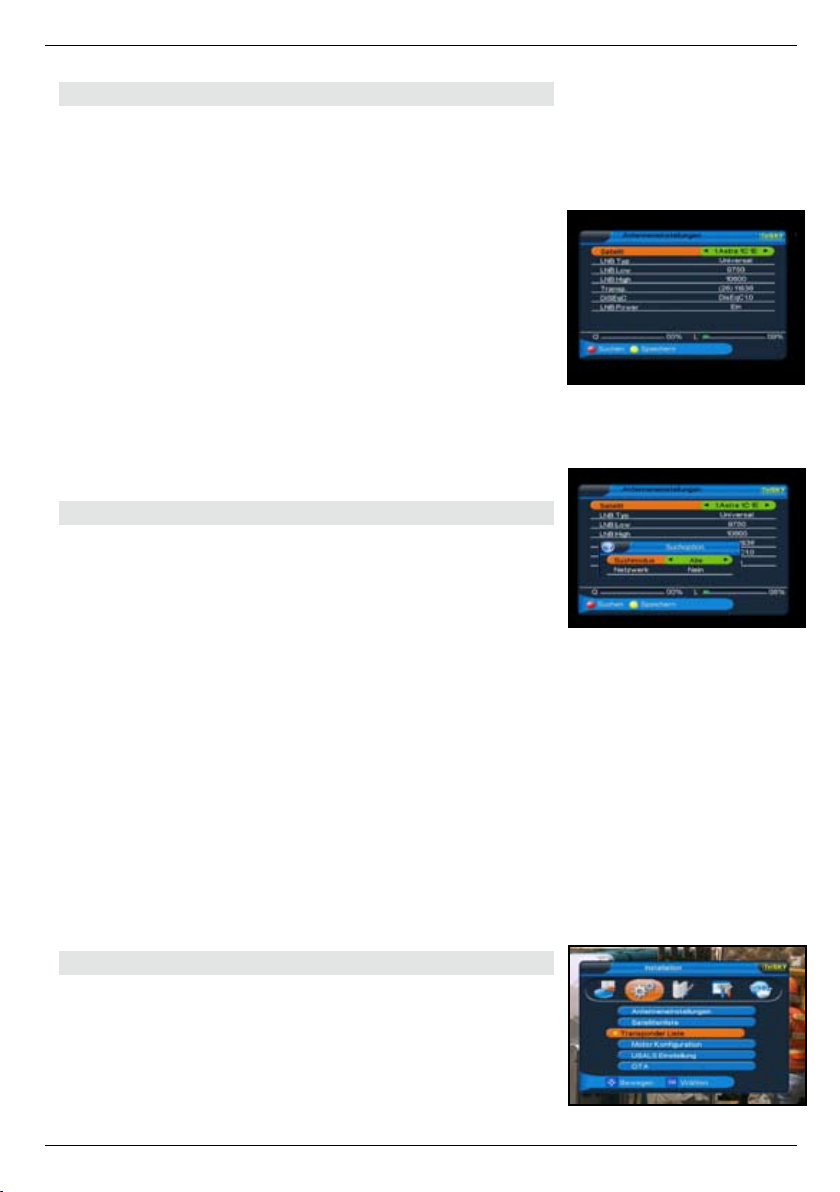

7.1. Antenneneinstellungen

Wählen Sie über CH+/CH- Tasten die Option
‚Antenneneinstellungen“ und bestätigen Sie mit OK, die
Antenneneinstellungen werden geöffnet. In diesem Menü
lassen sich die Empfangsoptionen der entsprechenden
Satelliten ändern. Zudem können Sie die Einstellungen auf
den LNB Typ Ihrer Anlage abgestimmt manuell konfigurieren,
Zwischen- und Transponderfrequenzen sowie voreinge­stellte DiSEqC-Protokolle anpassen. Auch die Aktivierung
bzw. Deaktivierung der LNB-Spannung kann unter den
Antenneneinstellungen vorgenommen werden. Über die rote
Funktionstaste können Sie eine Satellitensuche starten. Die
geänderten Werte können durch drücken der gelben Taste
gespeichert werden. Möchten Sie die Antenneneinstellungen
verlassen, drücken Sie die EXIT Taste. Sie gelangen zurück
zum Installationsmenü.

Näheres zu diesen Einstellungen erfahren Sie auf Ihre
Satellitenanlage bezogen durch Ihren Fachhändler.

7.1.1. Automatische Programmsuche

Um die automatische Programmsuche zu starten, rufen
Sie im Installationsmenü die Antenneneinstellungen auf.
Wählen Sie nun in der Zeile „Satellit“ den Satelliten, der nach
Programmen abgesucht werden soll.

> Drücken Sie nun die rote Funktionstaste

„Suchen“

.

> Stellen Sie in der Suchoption ein, nach welchen
Programmen gesucht werden soll (emfohlene
Einstellung „Alle“).

> Drücken Sie die Taste

OK, die automatische

Programmsuche wird gestartet. In einem Balken am
unteren Bildrand können Sie verfolgen, wie weit die
Suche fortgeschritten ist.

> Nach der automatischen Programmsuche bestätigen
Sie durch Drücken der Taste

OK, die neue Pro-

grammliste wird gespeichert.
> Durch drücken der Taste

EXIT, kehren Sie in das

Installationsmenü zurück.

7.1.2. Manuelle Programmsuche

Sie haben auch die Möglichkeit, eine manuelle Programm­suche durchzuführen. Rufen Sie hierzu im installationsmenü
die Transponder Liste auf.

> Markieren Sie die Zeile TP hinzufügen, bestäti-
gen sie mit OK, die Transponderliste wird geöffnet
> Drücken Sie die gelbe Funktionstaste.

(Bild 7-1)

(Bild 7-1-1)

(Bild 7-1-2)

17

(Bild 7-2)

> Geben Sie mit der Zehnertastatur der Fernbedienung
die Frequenz, die Symbolrate und Polarisation ein,
markieren Sie die Zeile „Speichern“ und bestä-tigen
Sie mit OK. Durch drücken der EXIT Taste kehren Sie
zur Transponderliste zurück.Der neu eingestellte

Transponder liegt nun am Ende der Transponderliste.

Markieren Sie nun den Transponder mit Hilfe der CH+/

CH- Tasten und drücken Sie die rote Funktionstaste
„Suchen“.

> Stellen Sie in den Suchoptionen ein, nach welchen

Programmen Sie den Transponder absuchen möch-

ten (empfohlene Einstellung: „Alle“)

Nachdem der Suchvorgang abgeschlossen wude, werden
Ihnen die gefundenen Programme angezeigt.

> Wollen Sie die gefundenen Programme speichern,
bestätigen Sie die Aufforderung „Wollen Sie speichern?“

durch drücken der OK Taste.
Die neuen Programme werden am Ende der Programmliste

gespeichert. Durch drücken der EXIT Taste kehren Sie zum
Installationsmenü zurück.

7.2. Satellitenliste

Unter diesem Punkt können Sie die Liste der empfangbaren
Satelliten einsehen und bearbeiten. Dies ist insbesondere
relevant, falls Sie eine Außenanlage mit Motorsteuerung
betreiben oder aber eine Satellitenanlage besitzen, die zum
Empfang mehrerer Satelliten mittels einer Multifeedhalterung
ausgestattet ist. In der Satellitenliste kann sowohl gezielt als
auch ‚blind“ nach Satellitensignalen gesucht werden. Die
Navigation wird über die CH+/CH- Tasten sowie die OK Taste
vorgenommen. Zum Suchen bzw. Abspeichern werden die
Funktionstasten eingesetzt. Durch drücken der Taste EXIT
gelangen Sie zurück in das Installationsmenü.

(Bild 7-3)

(Bild 7-3-1)

7.3. Transponder Liste

Dieser Menüpunkt ermöglicht Ihnen, automatisch und
manuell einen oder mehrere Satellitentransponder nach
empfangbaren TV- oder Radioprogrammen abzusu­chen, die gefundenen Programme zu verwalten, sowie
ältere Transpondereinstellungen zu ändern. Die CH+/
CH- Tasten sowie die OK Taste Ihrer Fernbedienung die­nen der Navigation, Änderungen werden über die farbi­gen Funktionstasten vorgenommen. Zum Verlassen der
Transponderliste verwenden Sie die EXIT Taste, Sie gelan­gen zurück zum Installationsmenü.

7.3.1. Manuelle Transpondersuche

> Wählen Sie im Installationsmenü den Menüpunkt
Transponder Liste und drücken Sie OK.

18

> Wählen Sie mit CH+/CH- die Zeile TP Setup und
drücken Sie OK.

> Öffnen Sie durch Drücken der gelben Funktions­ taste das Parameterfenster und geben Sie über

die Zehnertastatur die Frequenz, die Symbolrate
sowie die Polarisation ein. Wählen Sie abschlie-
ßend die Zeile „Speichern“ und bestätigen Sie die
Eingabe mit OK.

> Wählen Sie nun den neu eingegebenen Trans-
ponder aus der Liste aus und drücken Sie die rote

Funktionstaste um die Suche zu starten.

7.4. Motor Konfiguration

Verwenden Sie diesen Menüpunkt um, bei Verwendung,
das automatische Steuerungssystem für einen drehba­ren Antennenmotor zu konfigurieren. Der Receiver ist für
die Verwendung mit einer nicht drehbaren Außenanlage
voreingestellt. Um die Motoreinstellungen zu bearbeiten,
wechseln Sie im Menüpunkt ‚Motor DiSEqC“ durch drük
ken der VOL+/VOL- Tasten auf DiSEqC 1.2. Es öffnet sich
ein zusätzliches Fenster, in welchem Grundeinstellungen
für den Antennenmotor vorgenommen werden können.
(ACHTUNG: um Schäden an der Außenanlage zu ver­meiden dürfen Sie die Außenanlage nicht über gewisse
Grenzen bewegen (näheres hierzu entnehmen Sie bitte der
Installationsanleitung der Außenanlage).

-

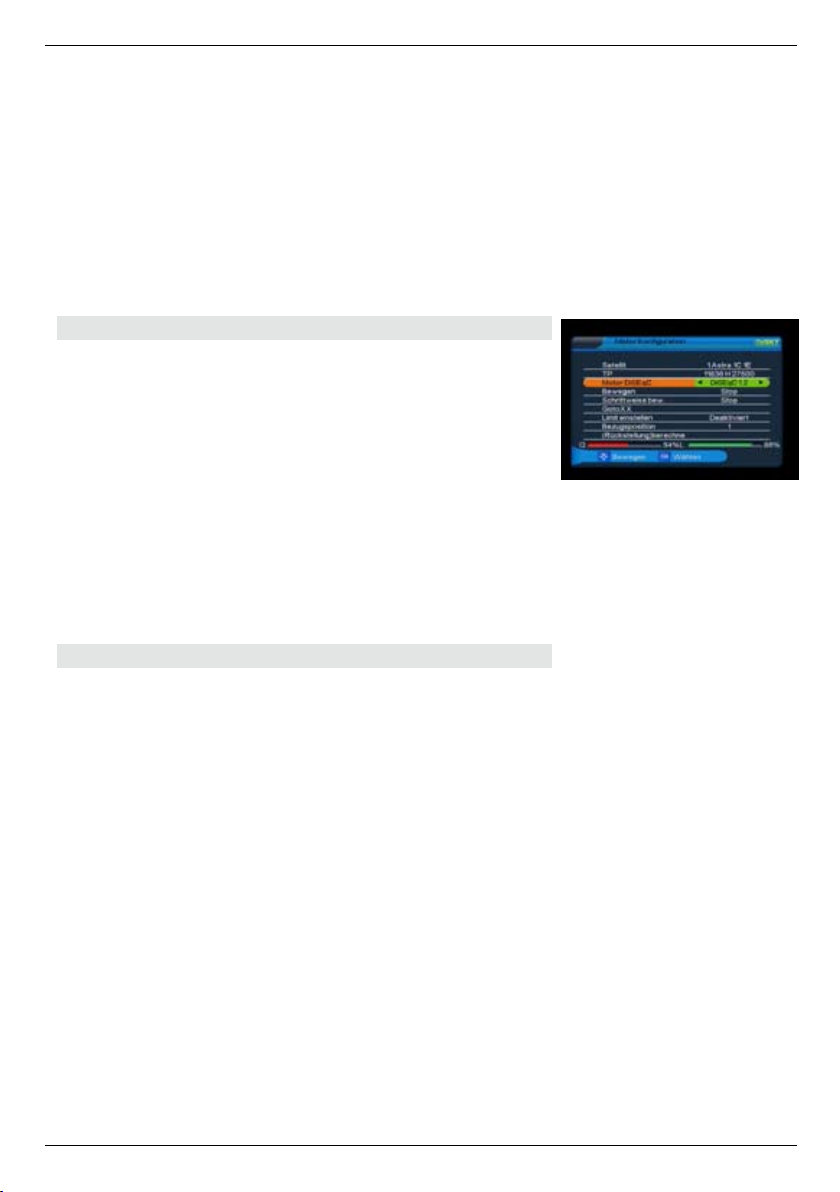

(Bild 7-4)

7.4.1. Ost- und Westgrenze einstellen

Haben Sie in der Motorkonfiguration die Einstellungen für
eine drehbare Antenne aktiviert, können Sie im Menü über
die Option „Limit einstellen“ die jeweiligen Drehgrenzen ein­stellen.

ACHTUNG: diese Einstellungen müssen vorgenommen
werden, um mögliche Schäden an der Außeneinheit zu
vermeiden!

Navigieren Sie über die CH+/CH- Tasten zur Option „Limit
einstellen“. Nun geben Sie über die VOL+/VOL- Tasten an,
welche Grenze des Drehbereichs eingestellt werden soll.
bestätigen Sie die Wahl mit OK. es öffnet sich ein Fenster in
welchem mit Hilfe der Zehnertastatur der Fernbedienung die
maximale Drehung des Parabolspiegels nach Ost bzw. West
eingestellt werden kann. Bestätigen Sie die Eingabe mit OK.

Haben Sie in diesem Menüpunkt Änderungen vorgenom­men, werden Sie beim Verlassen des Menüs gefragt, ob
Sie die Änderungen übernehmen möchten. Drücken Sie
zum Verlassen des Menüs die EXIT Taste. Möchten Sie
die vorgenommenen Änderungen speichern, drücken Sie
die OK Taste. Sie gelangen zurück zum Installationsmenü.

19

(Bild 7-5)

(Bild 7-6-1)

(Bild 7-6-2)

Möchten Sie die Änderungen verwerfen, wählen Sie im
Speicherfenster mit Hilfe der VOL+/VOL- Tasten die Option
‚Nein“ und drücken Sie OK. Sie gelangen zurück zum
Installationsmenü.

7.5. USALS

Verwenden Sie diesen Receiver mit einer Außenanlage,
welche über ein USALS (Universal Satellite Automatic
Location System) System verfügt, müssen Sie unter diesem
Punkt entsprechende Einstellungen vornehmen. Hier kön­nen Sie einerseits die USALS Unterstützung des Receivers
aktivieren (werksseitige Voreinstellung: USALS Aus). Damit
das USALS fehlerfrei arbeitet, müssen Sie die Koordinaten
(Längen- und Breitengrad) Ihres Standortes eingeben, damit
das System alle Motorpositionen für die empfangbaren
Satelliten kalkulieren kann (nähere Information hierzu entneh­men Sie bitte der Bedienungsanleitung Ihrer Außenanlage).
Geben Sie mit Hilfe der Zehnertastatur der Fernbedienung
den Längengrad und Breitengrad Ihres Standortes ein und
bestätigen Sie die Eingabe mit OK. Nun können Sie in der
Motor Konfiguration verfolgen, in welchem Winkel und in wel­cher Richtung der Motor den Parabolspiegel dreht um den
gewünschten Satelliten einzustellen.

7.6. Software Update via Satellit

Ihr Receiver verfügt über eine Updatefunktion der
Betriebssoftware. Neben der Möglichkeit, eine neuere
Betriebssoftware über die USB 2.0 Schnittstelle aufzuspie­len, kann das Software Update auch via Satellit (‚OTA“,
Over The Air) heruntergeladen werden. Wählen Sie im
Installationsmenü mit Hilfe der CH+/CH- Tasten die Option
OTA und drücken Sie OK. Es öffnet sich ein Menü in wel­chem Satellit, Frequenz Symbolrate und Polarisation des
Update Kanals eingestellt werden können (!!ACHTUNG:

diese Einstellungen sind werksseitig bereits vorgenom­men und sollten nicht verändert werden!!). Wählen Sie

im OTA Menü mit Hilfe der CH+/CH- Tasten den Menüpunkt
‚Update“ und drücken Sie OK. Die eingestellte Frequenz wird
nun nach einem Software Update abgesucht. Sollte ein neues
Update zur Verfügung stehen, empfängt der Receiver die
neue Betriebssoftware automatisch.

(Bild 8)

8. Programme bearbeiten

Dieser Menüpunkt ermöglicht es Ihnen bequem die emp­fangbaren TV- und Radioprogramme zu bearbeiten. Wählen
Sie im Hauptmenü durch drücken der VOL+/VOL- Tasten
den Punkt ‚Programme bearbeiten“. Hier stehen folgende
Optionen zur Verfügung:

- 8.1. Programme umbenennen

0

- 8.2. Kanal löschen

- 8.3. Kanal verschieben

- 8.4. Kanäle überspringen

- 8.5. Kanal sperren

- 8.6. Programm hinzufügen

8.1. Programme umbenennen

Wählen Sie die Option ‚Programme umbenennen“ mit
Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und
drücken Sie OK. Navigieren Sie nun mit den CH+/CH-
durch die Programmliste. Zum Umbenennen markie­ren Sie das gewünschte Programm und drücken Sie
die rote Funktionstaste. Es öffnet sich ein Fenster,
in welchem Sie den neuen Kanalnamen mit Hilfe der
Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK
Taste der Fernbedienung eingeben können. Haben Sie die
Namensänderung vorgenommen, markieren Sie mit dem
Cursor das Feld OK und drücken Sie die OK Taste der
Fernbedienung, die Namensänderung wird übernommen.
Zum Verlassen des Menüs drücken Sie die EXIT Taste. Sie
gelangen zurück zum Menü „Programme bearbeiten“.

8.2. Kanal löschen

Möchten Sie einen Kanal aus der Programmliste entfernen,
wählen Sie die Option ‚Kanal löschen“ mit Hilfe der CH+/CH-
Tasten Ihrer Fernbedienung und drücken Sie OK. Navigieren
Sie nun mit den CH+/CH- durch die Programmliste. Um ein
Programm zu löschen markieren Sie den entsprechenden
Kanal und drücken Sie die rote Funktionstaste. Es können
auch mehrere Kanäle markiert werden. Drücken Sie anschlie­ßend die gelbe Funktionstaste und abschließend OK. Der
Kanal ist nun gelöscht und kann nicht mehr eingeschaltet
werden (!!ACHTUNG: sobald Sie einen Kanal gelöscht

haben, ist dieser erst wieder zu empfangen, wenn im
Installationsmenü eine entsprechende Kanalsuche
durchgeführt wurde!!). Um das Menü ‚Kanal löschen“ zu

verlassen. Drücken Sie die EXIT Taste, Sie gelangen zurück
zu Menüpunkt 8.

(Bild 8-1)

(Bild 8-2)

8.3. Kanal verschieben

Mit dieser Option können Sie die Position der Kanäle
innerhalb der Programmliste verändern. Wählen Sie die
Option ‚Kanal bewegen“ mit Hilfe der CH+/CH- Tasten Ihrer
Fernbedienung und drücken Sie OK. Navigieren Sie nun mit
den CH+/CH- durch die Programmliste. Markieren Sie den
Kanal, dessen Listenposition sie verändern wollen mit der
roten Funktionstaste (Wählen), drücken Sie anschließend
die gelbe Funktionstaste (Kanal bewegen). Nun können Sie

1

(Bild 8-3)

(Bild 8-4)

mit der Zehnertastatur der Fernbedienung die neue Position
des gewählten Kanals eingeben. Bestätigen Sie die Eingabe
mit OK. Der gewählte Kanal wird nun an die neue Position
verschoben. (!!ACHTUNG: durch das Verschieben eines

Kanals wird die Position aller anderen Kanäle um einen
Platz verändert!!). Möchten Sie diesen Menüpunkt verlas-

sen, gelangen Sie durch drücken der EXIT Taste zum Menü
„Programme bearbeiten“.

8.4. Kanäle überspringen

In diesem Menüpunkt können Sie wählen, ob ein Kanal beim
Schalten durch die Programme – sowohl im TV- als auch im
Radiomodus übersprungen werden soll. Hier wird ein Kanal
nicht gelöscht, sondern nur temporär aus der Programmliste
entfernt. Wählen Sie die Option ‚Kanal überspringen“ mit
Hilfe der CH+/CH- Tasten Ihrer Fernbedienung und drük­ken Sie OK. Navigieren Sie nun mit den CH+/CH- durch die
Programmliste. Markieren Sie den Kanal, der übersprungen
werden soll mit der roten Funktionstaste und drücken sie
anschließend die gelbe Funktionstaste zur Bestätigung
Ihrer Auswahl. Wenn Sie nun im TV- oder Fernsehmodus
mit den CH+/CH- Tasten durch die Programmliste navigie­ren, wird der markierte Kanal übersprungen. Dies lässt sich
– im Gegensatz zum Löschen eines Programms – sehr
einfach rückgängig machen, indem man den Kanal wie­der in die Programmliste einreiht (gleiche Vorgehensweise
wie beschrieben). Möchten Sie diesen Menüpunkt verlas­sen, gelangen Sie durch drücken der EXIT Taste zu Menü
„Programme bearbeiten“.

(Bild 8-5)

8.5. Programme sperren

Durch diese Option ist es möglich, für einzelne Programme
der Programmliste eine Passwortabfrage einzustellen.
Wählen Sie die Option ‚Programme sperren“ mit Hilfe
der CH+/CH- Tasten Ihrer Fernbedienung und drücken
Sie OK. Navigieren Sie nun mit den CH+/CH- durch die
Programmliste. Markieren Sie den Kanal, der gesperrt werden
soll mit der roten Funktionstaste und drücken sie anschlie­ßend die gelbe Funktionstaste zur Bestätigung Ihrer Auswahl.
Hinter dem markierten Kanal erscheint ein Schlosssymbol.
Dieser Kanal ist nun im TV- bzw. Radiobetrieb gesperrt
und kann nur eingeschaltet werden, wenn das vierstellige
Passwort eingegeben wird. Möchten Sie diesen Menüpunkt
verlassen, gelangen Sie durch drücken der EXIT Taste zum
Menü „Programme bearbeiten“.

!!ACHTUNG: diese Option ist nur wirksam, wenn unter

6.5. Kindersicherung die Option ‚Programme sperren“
aktiviert wurde.!!



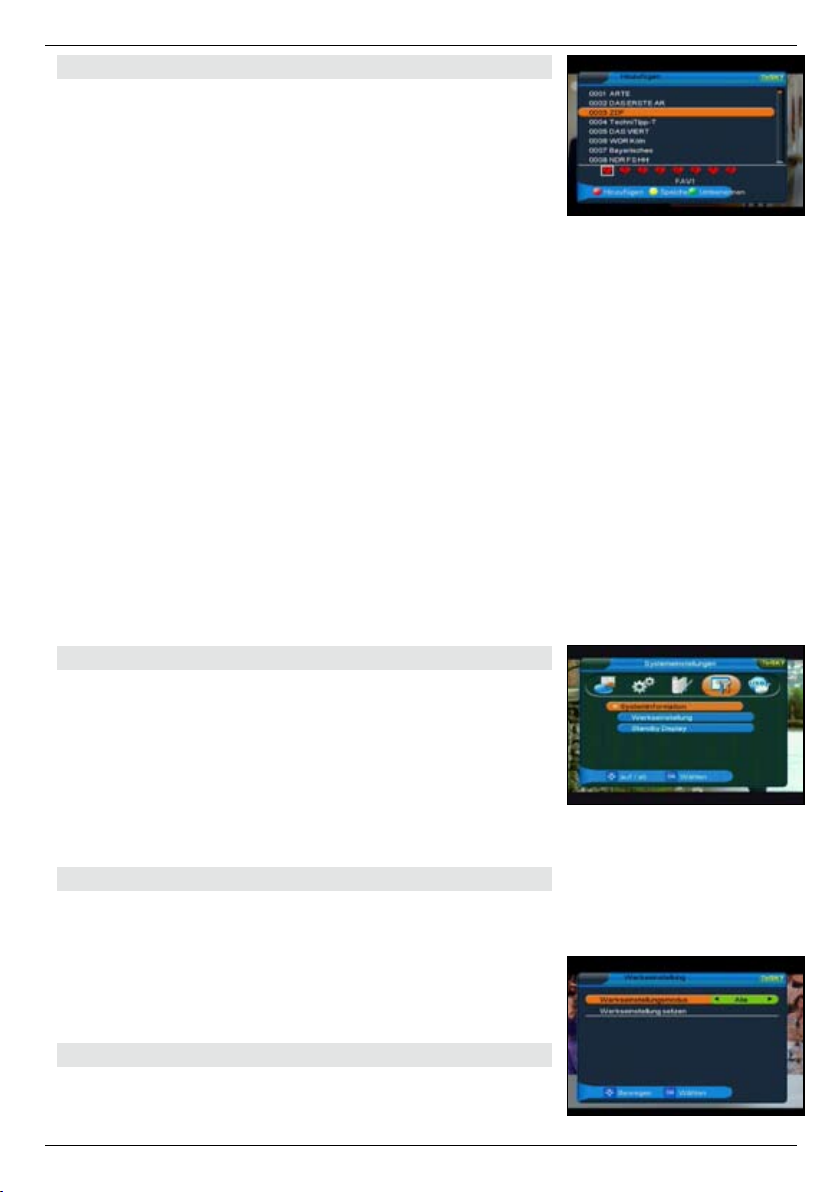

8.6. Favoritenliste erstellen

Ihr Satellitenreceiver verfügt über acht unterschiedliche
und individuell verwaltbare Favoritenlisten für TV- und
Radioprogramme, welche in diesem Menüpunkt verwaltet
werden können. Wählen Sie die Option ‚hinzufügen“ im
TV- oder Radiomodus mit Hilfe der CH+/CH- Tasten Ihrer
Fernbedienung und drücken Sie OK. Nun können Sie sowohl
die einzelnen Favoritenlisten umbenennen als auch diese
mit Programmen bestücken. Über die VOL+/VOL- Tasten
wählen sie die zu verwaltende Favoritenliste aus. Wenn Sie
diese umbenennen möchten (z.B. von FAV1 in SPORT),
drücken Sie die grüne Funktionstaste. Es öffnet sich ein
Fenster, in welchem Sie den neuen Kanalnamen mit Hilfe
der Navigationstasten (CH+/CH-, VOL+/VOL-) und der OK
Taste der Fernbedienung eingeben können. Haben Sie
die Namensänderung vorgenommen, markieren Sie mit
dem Cursor das Feld OK und drücken Sie die OK Taste
der Fernbedienung, die Namensänderung wurde übernom­men. Möchten Sie dieser Favoritenliste nun Programme
hinzufügen, markieren Sie das entsprechende Programm
durch drücken der CH+/CH- Taste und drücken Sie die
rote Funktionstaste. Nachdem Sie die entsprechenden
Programme markiert haben, speichern Sie die Favoritenliste
durch drücken der gelben Funktionstaste. Möchten Sie die­ses Menü verlassen gelangen Sie durch drücken der EXIT
Taste zu Menüpunkt 8 zurück.

(Bild 8-6)

9. Systemeinstellungen

Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt
‚Systemeinsstellungen“

Der Menüpunkt Systemeinstellungen gliedert sich in folgende
Unterpunkte:

- 9.1. Systeminformation

- 9.2. Werkseinstellung

- 9.3. Standby Display

9.1. Systeminformation

Wählen Sie über die CH+/CH- Tasten den Punkt
‚Systeminformation“, bestätigen Sie Ihre Auswahl mit OK.
Es öffnet sich ein Fenster, in welchem die aktuell gelade­ne Software Version, das Datum und die Uhrzeit der letz­ten Softwareaktualisierung sowie andere systemrelevante
Informationen angezeigt werden.

9.2. Werkseinstellung

Unter diesem Menüpunkt können Sie Ihren Receiver in die
Werkseinstellung zurücksetzen. Diese Werkseinstellung ist



(Bild 9)

(Bild 9-2)

(Bild 9-3)

passwortgeschützt. Wählen Sie in den Systemeinstellungen
über die CH+/CH- Tasten den Punkt ‚Werkseinstellung“,
bestätigen Sie die Auswahl mit OK. Nun werden Sie auf­gefordert, das vierstellige Passwort einzugeben (werks­seitige Voreinstellung des Passworts: 0000). Haben
Sie das richtige Passwort eingegeben, öffnet sich das
Werkseinstellungsmenü. Hier können Sie nun wählen, ob Sie
das komplette Menü Ihres Receivers in die Werkseinstellung
zurücksetzen wollen oder ob nur die Programmeinstellungen
zurückgesetzt werden sollen. Haben Sie den gewünschten
Punkt ausgewählt, navigieren Sie über die CH+/CH- Tasten
zum Punkt ‚Werkseinstellung setzen“ und bestätigen Sie mit
OK. Wollen Sie den Receiver in die Werkseinstellung zurück­setzen, müssen Sie die Auswahl erneut durch Drücken der

OK Taste bestätigen.
!!ACHTUNG: BEIM ZURÜCKSETZEN IN DIE

WERKSEINSTELLUNGEN WERDEN ALLE PERSÖNLICH
VORGENOMMENEN EINSTELLUNGEN WIE
FAVORITENLISTEN ODER UMBENANNTE PROGRAMME
GELÖSCHT!!

Durch drücken der EXIT Taste verlassen Sie das
Werkseinstellungsmenü

9.3. Standby Display

Unter diesem Menüpunkt haben Sie die Möglichkeit, die
Uhrzeitanzeige des Receivers im Standby-Betrieb ein- bzw.
auszuschalten.

Wählen Sie über die CH+/CH- Tasten den Punkt ‚Standby“,
bestätigen Sie Ihre Auswahl mit OK. Über die Vol+/- Tasten
lässt sich nun die Uhrzeitanzeige ein- bzw. ausschalten.
Bestätigen Sie Ihre Auswahl mit OK, nach bestätigung gelan­gen Sie automatisch zurück zum Menü Systemeinstellungen.

(Bild 10)

10. USB

Ihr Receiver ist an der Frontseite mit einer USB

2.0. Schnittstelle ausgestattet, über welche USB
Massespeichergeräte wie beispielsweise ein USB Stick
oder eine externe Festplatte angeschlossen werden
können (Gerätevoraussetzungen: Dateiformat FAT 32,
Geschwindigkeit bei externen Festplatten: 5400 U/min).
Wählen Sie mit Hilfe der VOL+/VOL- Tasten den Menüpunkt

‚USB“.
!!ACHTUNG: je nach Gerätetyp muss das externe USB

Massespeichergerät zusätzlich über ein separates
Netzteil mit Strom versorgt werden. Lesen Sie hierzu
bitte die Bedienungsanleitung des zu verwendenden USB
Massespeichergerätes!!

Der Menüpunkt USB gliedert sich in folgende Unterpunkte:



- 10.1. PVR Vorschau

- 10.2. PVR Verzeichnis wählen

- 10.3. USB Media

- 10.4. USB Spiele

- 10.5. Softwareupdate

- 10.6. Senderlisten sichern

!!ACHTUNG: Entfernen Sie das USB Speichermedium nicht
von Ihrem Receiver, während es in Gebrauch ist bzw. irgend­welche USB Multimediafunktionen aktiv sind!!

10.1. PVR Vorschau:

In diesem Menü können Sie die auf der exteren Festplatte
abgespeicherten Aufnahmen abspielen, umbenennen oder
löschen.

> Wählen Sie mit den Tasten CH+/CH- den Punkt PVR
Vorschau, drücken Sie die Taste OK.

> Wählen Sie nun das Verzeichnis, in welchem die entspre­ chenden Dateien abgelegt sind, bestätigen Sie mit OK

Aufzeichnung abspielen:

> Um eine Aufnahme abzuspielen, markieren Sie die ent
sprechende Zeile mittels der CH+/- Tasten. Anschließend
drücken Sie OK, die Aufnahme wird im Vorschaufenster
wiedergegeben. Durch Drücken der gelben Funktionstaste
schalten Sie in den Vollbildmodus.

> Über das USB Bedienfeld der Fernbedienung können
Sie, analog zur Bedienung eines Videorekorders oder
DVD Players, innerhalb der Aufzeichnung vor- und
zurückspulen, das Abspielen pausieren oder in langsamer
Geschwindigkeit abspielen

> Durch Drücken der EXIT Taste kehren Sie in denVorschau
modus zurück

(Bild 10-1)

(Bild 10-1-1)

Aufzeichnungen umbenennen:

> Möchten Sie eine Datei umbenennen, markieren Sie im
PVR Vorschaumenü die umzubenennende Datei mit Hilfe
der CH+/- Tasten und drücken Sie anschließend die
blaue Funktionstaste. Nun öffnet sich ein Eingabefeld.
Navigieren Sie mit Hilfe der CH+/- und der VOL+/- Tasten
durch das Buchstabenfeld. Um die Datei unter dem neuen
Namen abzuspeichern, navigieren Sie zum OK Button
des Eingabefeldes und drücken Sie die OK Taste. Die
Datei wurde umbenannt und reiht sich, entsprechend

5

(Bild 10-1-2)

(Bild 10-1-3)

(Bild 10-1-4)

der alphabetischen Benennung in der Dateiliste des PVR
Vorschaumenüs ein.

Aufzeichnungen löschen:

Sie können entweder einzelne Aufnahmen oder alle
Aufnahmen löschen.

Einzelne Aufzeichnungen löschen:

> Markieren Sie die Aufzeichnung die Sie gerne löschen
möchten und drücken Sie anschließend die rote Taste.

> Bestätigen Sie die Einblendung mit „Ja“ und drücken Sie
anschließend die OK Taste.

Die gewählte Aufzeichnung wird nun gelöscht.
Drücken Sie mehrmals die EXIT Taste um das Menü zu ver-

lassen.

Alle Aufzeichnungen löschen:
> Drücken Sie die grüne Taste und markieren Sie die

Einblendung „Ja“. Bestätigen Sie die Eingabe mit der OK
Taste. Anschließend werden alle Aufnahmen gelöscht.

Drücken Sie mehrmals die EXIT Taste um das Menü zu ver­lassen.

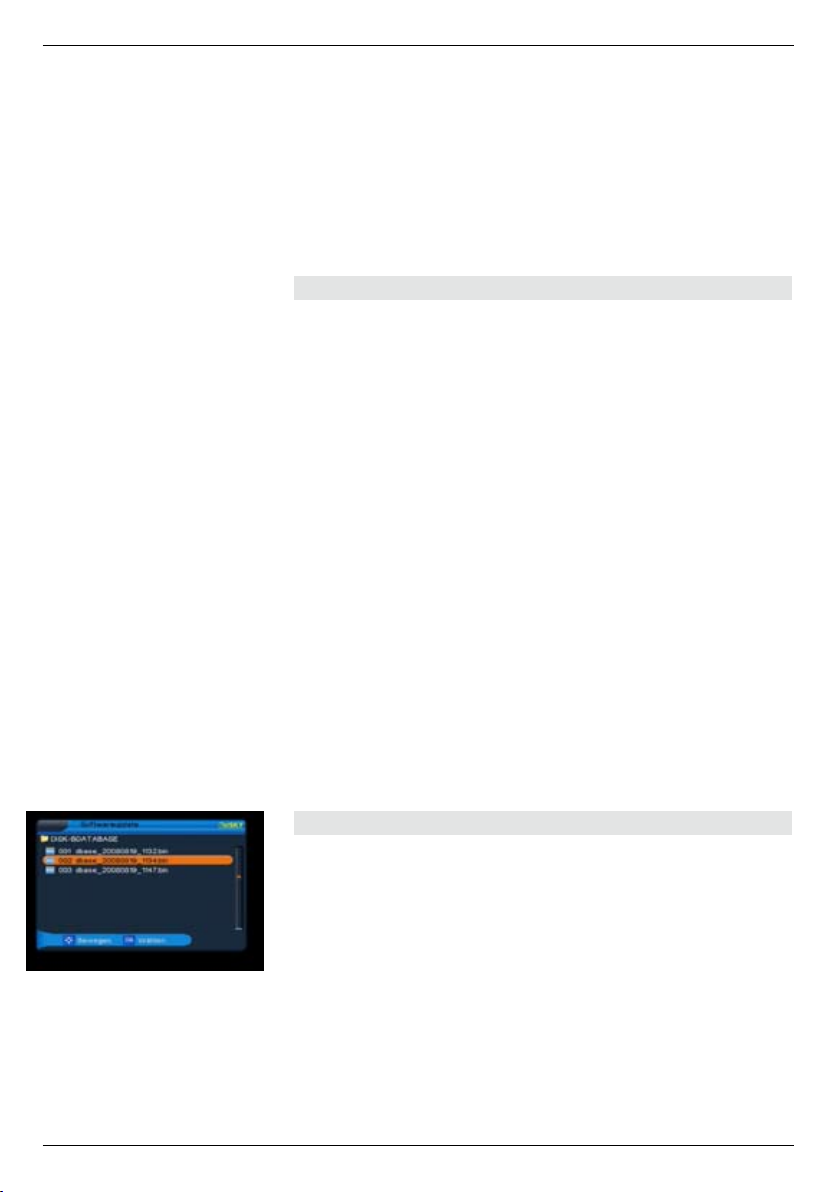

10.2. PVR Verzeichnis wählen:

Haben Sie eine Festplatte an den Receiver angeschlossen,
die in mehrere Partitionen unterteilt ist, können Sie in diesem
Menüpunkt das Verzeichnis wählen, in welchem die über
die PVR Funktion des Receivers gemachten Aufnahmen
abgespeichert werden sollen. Wählen Sie mit den Tasten
CH+/CH- den Punkt PVR Verzeichnis wählen, drücken Sie
die Taste OK. Es öffnet sich ein entsprechendes Fenster in
welchem Sie über die CH+/- Tasten die gewünschte Partition
auswählen können. Bestätigen Sie die Auswahl mit OK,
anschließend öffnet sich ein weiteres Fenster, in welchem Sie
Ihre Auswahl ein weiteres Mal durch Drücken der OK Taste
bestätigen müssen. Kehren Sie durch mehrmaliges Drücken

der EXIT Taste in den Normalbetrieb zurück.

(Bild 10-3)

10.3. USB Media:

Wählen Sie mit den Tasten CH+/CH- den Punkt USB Media,
drücken Sie die Taste OK. Über die USB Media Option kön­nen Sie mit Hilfe Ihres Receivers Musik, Bilder oder Filme
vom angeschlossenen Massespeichergerät abspielen. Ihr
Receiver unterstützt folgende Dateiformate: MP3, JPEG,
sowie MPEG und AVI.

6

ACHTUNG: wurde der Wechseldatenträger nicht korrekt
angeschlossen bzw. wurde ein fehlerhaftes Medium
angeschlossen erscheint folgende Meldung:

Achtung USB-Remove!

10.3.1. Musik

Möchten Sie über Ihren Receiver Musik hören, verbinden
Sie einen USB Stick oder eine externe Festplatte mit ent­sprechenden Dateien über den USB Anschluss mit Ihrem
Receiver. Rufen Sie das USB Menü auf und wählen Sie mit
den CH+/CH- Tasten den Menüpunkt USB Media, bestätigen
Sie mit OK. Wählen Sie den Punkt ‚Musik“ und bestätigen
Sie abermals mit OK. Anschließend wählen Sie den Pfad für
die Musikdateien, die Sie abspielen möchten und drücken
Sie die ‚Play“ Taste im unteren schwarzen Tastenfeld Ihrer
Fernbedienung. Über das schwarze Tastenfeld können Sie
im USB Modus den Player steuern. Sie haben die Option,
innerhalb eines Liedes vor- und zurück zu spulen, zum näch­sten oder vorherigen Lied zu wechseln oder das Abspielen
zu pausieren. Über die USB-Taste auf der Fernbedienung
können Sie ebenfalls zum nächsten Titel spulen, Durch
drücken der ‚STOP“ oder der EXIT Taste verlassen Sie den
Musikplayer und kehren zum USB Media Menü zurück.

10.3.2. Bilder

Möchten Sie über Ihren Receiver Bilder anschauen, verbin­den Sie einen USB Stick oder eine externe Festplatte mit
entsprechenden Dateien über den USB Anschluss mit Ihrem
Receiver. Rufen Sie das USB Menü auf und wählen Sie mit
den CH+/CH- Tasten den Menüpunkt USB Media, bestätigen
Sie mit OK. Wählen Sie den Punkt ‚Bilder“ und bestätigen
Sie abermals mit OK. Anschließend wählen Sie den Pfad für
die Bilddateien, die Sie anschauen möchten. Auf der rech­ten Bildschirmseite wird Ihnen eine Vorschau des entspre­chenden Bildes gezeigt. Durch Drücken der OK Taste wird
das Bild im Vollbildmodus gezeigt. Über die USB-Taste auf
der Fernbedienung können Sie zum nächsten Bild spulen.
Möchten Sie zum Bildmenü zurückkehren, drücken Sie die
Taste EXIT.

(Bild 10-3-1)

(Bild 10-3-2)

10.3.3. Filme

Möchten Sie über Ihren Receiver Filme oder Videos
anschauen, verbinden Sie einen USB Stick oder eine exter­ne Festplatte mit entsprechenden Dateien über den USB
Anschluss mit Ihrem Receiver. Rufen Sie das USB Menü auf
und wählen Sie mit den CH+/CH- Tasten den Menüpunkt
USB Media, bestätigen Sie mit OK. Wählen Sie den Punkt
‚Musik“ und bestätigen Sie abermals mit OK. Anschließend
wählen Sie den Pfad für die Datei, die Sie abspielen möch-

7

(Bild 10-3-3)

ten und drücken Sie die ‚Play“ Taste im unteren schwar­zen Tastenfeld Ihrer Fernbedienung. Über das schwarze
Tastenfeld können Sie im USB Modus den Player steuern.
Sie haben die Option, innerhalb eines Films vor- und zurück
zu spulen, zum nächsten oder vorherigen Film zu wechseln
oder das Abspielen zu pausieren. Über die USB-Taste auf
der Fernbedienung können Sie ebenfalls zum nächsten Titel
spulen, Durch drücken der ‚STOP“ oder der EXIT Taste
verlassen Sie den Videoplayer und kehren zum USB Media
Menü zurück.

10.4. USB Spiele

Im Lieferumfang Ihres Digitalreceivers finden Sie eine CD
Rom mit Spielen, die Sie über Ihren Receiver spielen kön­nen. Zur Steuerung verwenden Sie die Fernbedienung des
Receivers. zur Vorbereitung gehen Sie wie folgt vor:

> Kopieren Sie den USB Spiele Ordner von der CD auf das
USB Speichermedium (z.B. USB Stick)

> Schließen Sie das USB Speichermedium an Ihren Receiver
an

> Rufen Sie das USB Menü auf und wählen Sie mit den CH+/
CH- Tasten den Menüpunkt USB Spiele, bestätigen Sie mit
OK

> Wählen Sie nun mit Hilfe der CH+/- Tasten das Verzeichnis
aus, in welchem Sie die Spiele abgespeichert haben und
bestätigen Sie mit OK

> Abschließend wählen Sie mit den CH+/- Tasten das Spiel
aus der Liste aus, welches Sie spielen möchten und bestä
tigen Sie die Auswahl mit der OK Taste, das Spiel startet
automatisch

> Möchten Sie das Spiel verlassen, gelangen Sie durch
mehrmaliges Drücken der EXIT Taste zurück zum norma­ len Betriebsmodus

(Bild 10-5)

10.5. Software Update

Über die USB Schnittstelle haben Sie die Möglichkeit, die
Betriebssoftware bzw. die Programmliste Ihres Receivers
zu aktualisieren. Hierzu benötigen Sie die entsprechende
Software, welche Sie unter www.telestar.de downloaden
können. Diese spielen Sie dann auf ein entsprechendes
Speichermedium und verbinden dieses via USB mit dem
Receiver. Rufen Sie das USB Menü auf und wählen Sie mit
den CH+/CH- Tasten den Menüpunkt Softwareupdate, bestä­tigen Sie mit OK. Anschließend wählen Sie den Pfad für die
Updatedatei. Drücken Sie OK, das Update wird automatisch
gestartet. Um das Update zu aktivieren, rufen Sie nach der
Softwareaktualisierung die Werkseinstellungen (Punkt 9.2. in
dieser Bedienungsanleitung) auf.

8

ACHTUNG: Das Update darf nicht unterbrochen, bzw. der
USB Stick nicht während des Updatevorgangs entfernt
werden. Dies kann zu Beschädigungen am Receiver füh­ren!!!

10.6. Senderlisten sichern/laden

Möchten Sie individuell erstellte Programmlisten sichern,
so können Sie dies ebenfalls über die USB Schnittstelle.
Verbinden Sie ein entsprechendes Speichermedium via
USB mit dem Receiver. Rufen Sie das USB Menü auf
und wählen Sie mit den CH+/CH- Tasten den Menüpunkt
‚Senderlisten sichern“, bestätigen Sie mit OK. Rufen Sie den
Punkt Programm backup auf und bestätigen Sie mit OK. Die
Speicherung wird automatisch durchgeführt.

Um eine gespeicherte Senderliste auf den Receiver aufzu­spielen gehen Sie wie folgt vor:

>Rufen Sie das USB-Menü auf
>Wählen Sie die Option Software Update und bestä-

tigen Sie mit
>Öffnen Sie den Ordner auf dem Speichermedium,

in welchem die gewünschte Programmliste ge­ speichert wurde. Wählen Sie die Datei über die
Navigationstasten aus und bestätigen Sie mit

>Es erscheint eine Bestätigungsmeldung. Diese
müssen Sie mit „Ja“ bestätigen, die gespeicherte
Programmliste wird geladen

!!ACHTUNG: Bitte trennen Sie während des Speicher­oder Ladevorgangs unter keinen Umständen das USB
Speichermedium vom Receiver!!

OK

OK

(Bild 10-6)

11. Bedienung

11.1. Ein- und Ausschalten

Haben Sie das Gerät über den Netzstecker angeschlossen
und mit dem LNB sowie dem Fernsehgerät verbunden,
leuchtet an der Front des Gerätes die rote POWER LED. Das
Gerät ist nun im Standby Modus. Drücken Sie die rote Ein/
Standby Taste auf der Fernbedienung, hierdurch schalten
Sie das Gerät in den Betriebsmodus ein. Die POWER LED
leuchtet nun grün. Wird ein Signal empfangen leuchtet die
SIGNAL LED an der Front des Gerätes gelb. Durch nochma­liges drücken der roten Ein/Standby Taste schalten Sie den
Receiver wieder in den Bereitschaftsmodus.

9

(Bild 11-2-3-1)

(Bild 11-2-3-2)

11.2. Programmwahl

11.2.1. Mit Hilfe der Programm auf/ab-Tasten

Schalten Sie die Programme mit Hilfe der Programmtasten
auf/ab (CH+/CH-) auf der Fernbedienung jeweils um einen
Programmplatz auf oder ab.

11.2.2. Mit Hilfe der Zehnertastatur

Geben Sie mit Hilfe der Zahlentastatur die gewünschte
Programmnummer ein.

Zum Beispiel:

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben
Sie jeweils nach dem Drücken einer Taste ca. 2 Sekunden
Zeit, um die Eingabe zu vervollständigen. Wollen Sie nur eine
einstellige beziehungsweise zweistellige Zahl eingeben, so
können Sie den Umschaltvorgang durch Drücken der Taste

OK nach Eingabe der letzten Ziffer beschleunigen.

11.2.3. Mit Hilfe der Programmliste/Kanalliste

Um ein Programm aus der Gesamtliste auszuwählen, gehen
Sie folgendermaßen vor:

Drücken Sie im normalen Betrieb die Taste OK. Es erscheint
nun die Programmliste. Im TV-Betrieb erscheinen nur TV­und im Radiobetrieb nur Radioprogramme. Das momentan
eingestellte Programm ist markiert.

> Nun können Sie mit den Pfeiltasten auf/ab (

das gewünschte Programm markieren.

> Durch Drücken der Taste

OK wird das markierte

Programm eingestellt.

> Mit den Pfeiltasten auf/ab bewegen Sie den Marker

jeweils um eine Zeile in der Liste.

> Öffnen Sie die erweiterte Programmliste, indem Sie die
rote Funktionstaste drücken (Näheres zu den
Funktionstasten finden Sie in Abschnitt 12).

> Durch Drücken der Taste

EXIT wird die Programmliste

wieder ausgeblendet.

CH+/CH-)

(Bild 11-2-4)

11.2.4. Mit Hilfe der Favoritenliste

> Drücken Sie die Taste FAV. Haben Sie eine

Favoritenliste konfiguriert, erscheint diese.

> Durch Drücken der

sich das Favoritenlistenmenü. Wählen Sie mit den

0

grünen Funktionstaste öffnet

Pfeiltasten auf/ab die gewünschte Favoritenliste aus.

Bestätigen Sie mit OK.

> Markieren Sie mit den

Pfeiltasten auf/ab das

Programm, das Sie sehen möchten.

> Bestätigen Sie mit OK.
> Durch Drücken der

Taste OK wird die Programmliste

wieder ausgeblendet.

11.2.5. Aufrufen gesperrter Programme

Wird ein Programm eingestellt, das durch die
Kindersicherungsfunktion gesperrt ist, erscheint die Meldung
‚Passwort eingeben“.

> Geben Sie über die Zehnertastatur der Fernbedienung

Ihre vierstellige PIN ein

Oder

> Schalten Sie auf ein nicht gesperrtes Programm.

Haben Sie die Kindersicherung aktiviert, müssen Sie bei
jedem Umschalten auf ein gesperrtes Programm das vierstel­lige Passwort eingeben.

11.2.6. Infobox

Nach jedem Programmwechsel erscheint kurzzeitig eine
Infobox mit den Programmeigenschaften wie Programmplatz,
Programmname, Titel der Sendung, Titel der nachfolgenden
Sendung, Uhrzeit, Signalqualität (Q) und Signalpegel (L).
Zusätzlich werden weitere Programmeigenschaften ange­zeigt, wie zum Beispiel Videotext, Untertitel oder verschiede­ne Audiokanäle (z.B. mehrsprachiger Film oder verschiedene
Radiosender).

(Bild 11-2-6)

11.3. Lautstärkeregelung

Sie haben die Möglichkeit, die Lautstärke Ihres Receivers zu
regeln. Dieses erleichtert den Umgang mit dem

Receiver, da Sie somit alle wichtigen Funktionen auf einer
Fernbedienung haben und selten auf die Fernbedienung
Ihres Fernsehgerätes zurückgreifen müssen. Nach dem
Einschalten des Receivers wird der Ton in der zuletzt einge­stellten Lautstärke wiedergegeben.

> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe der

Taste VOL+ lauter und mit Hilfe der Taste VOL- leiser.

> Durch Drücken der Taste

Ton ein/aus wird der Ton

aus- bzw. durch erneutes Drücken dieser Taste wieder
eingeschaltet.

11.4. Auswahl einer anderen Sprache

Wird eine Sendung in mehreren Sprachen oder mit mehreren
Tonkanälen ausgestrahlt, können Sie

1

(Bild 11-3)

(Bild 11-4)

(Bild 11-5)

wie folgt eine andere Sprache oder einen anderen Tonkanal
einstellen:

> Drücken Sie im Normalbetrieb die

AUDIO Taste, es öff-

net sich ein Menü, in welchem Sie über die VOL+/VOL-
Tasten zwischen den angebotenen Sprachen wählen
können.

Nun können Sie den Beitrag in der eingestellten Sprache
hören. Mit Ihrem Receiver ist auch der Empfang von
Sendungen im Zweikanalton für Sehgeschädigte möglich,
dies können Sie ebenfalls im AUDIO Menü in der Zeile
„Modus“ einstellen.

> Drücken Sie die

AUDIO Taste und wählen Sie mit den

CH+/CH- Tasten die Zeile MODUS. Hier können Sie

über die VOL+/VOL- Tasten zwischen den angebotenen
Optionen (z.B. ‚stereo“, ‚links“, ‚rechts“) wählen.

> Verlassen Sie das Menü durch erneutes drücken der

AUDIO Taste.

11.5. Dolby Digital

Wird eine Sendung in Dolby Digital Sound wiedergegeben,
kann diese Option ebenfalls über die AUDIO Taste aktiviert
werden.

> Drücken Sie im Normalbetrieb die

net sich ein Menü, in welchem Sie über die VOL+/VOL-
Tasten zwischen den angebotenen Optionen wählen kön­nen. Stellen sie in der Zeile Sprache die Option ‚AC3“ ein.

> Verlassen Sie das Menü durch erneutes drücken der

AUDIO Taste, die Sendung wird nun in Dolby Digital wie­dergegeben.

Bitte beachten Sie, dass der Ton im AC3-Modus nur über
den elektrischen Digitalausgang des Receivers wieder­gegeben wird. Aktivieren Sie den AC3 Modus nur, wenn
Sie den Receiver an ein entsprechendes Dolby Digital
Soundsystem angeschlossen haben.

AUDIO Taste, es öff-

11.6. TV/Radioumschaltung

Die Vorprogrammierung enthält neben den
Fernsehprogrammen auch Radioprogramme.

> Schalten Sie mit der

den Receiver in den Radiobetrieb. Sollte der Receiver
nicht direkt in den Radiobetrieb wechseln, drücken Sie
einmal die CH+/CH- Taste

Der Receiver schaltet nun auf das zuletzt gehörte Radiopro­gramm um. Die Bedienung im Radiomodus erfolgt analog zur
Bedienung im TV-Modus

> Durch erneutes Drücken der Taste

der das zuletzt gesehene Fernsehprogramm eingestellt.



blauen Funktionstaste TV/Radio

TV/Radio wird wie-

11.7. Multi Picture

Ihr Receiver verfügt über eine Multi Picture Funktion. Durch
drücken der ‚MP“ Taste können Sie sich im sogenannten
Split Screen gleichzeitig das aktuelle Programm von neun
Sendern anzeigen lassen (das aktuell eingestellte Programm
läuft weiter, die anderen Kanäle werden in Form von
Standbildern angezeigt). Mit den CH+/CH- Tasten können
Sie durch die Screens navigieren. Drücken Sie die EXIT
Taste um zur normalen Wiedergabe zurückzukehren.

11.8. Rückkehr zum zuletzt eingestellten Programm

> Durch Drücken der Taste RECALL auf der

Fernbedienung wird das zuletzt angewählte Programm

wieder eingestellt.

> Drücken Sie die Taste erneut, wird wieder das davor

angewählte Programm eingestellt.

11.9. Weitere Programminformationen

> Durch zweimaliges Drücken der Taste INFO lassen

sich, so fern gesendet, Zusatzinformationen zur einge­schalteten Sendung aufrufen.

> Um längere Informationstexte zu lesen, navigieren Sie

im Textfenster durch die CH+/CH- Tasten

> Durch mehrmaliges Drücken der Taste

Sie in den Normalbetrieb zurück.

EXIT kehren

(Bild 11-7)

(Bild 11-9)

11.10. Videotext

Sofern gesendet, können Sie den integrierten Videotext­Decoder nutzen, um sich die Videotext-Informationen der

Programme anzeigen zu lassen.

> Schalten Sie das Programm ein, von dem Sie sich

Videotext-Informationen ansehen möchten.

> Durch Drücken der Taste

Videotext ein.

> Geben Sie mit Hilfe der

Videotextseite ein. Ihre Eingabe wird in der oberen,

linken Bildschirmecke angezeigt. Nachdem Sie die

gewünschte Videotextseite eingegeben haben, sucht
Ihr Gerät die gewünschte Seite.
Da die Videotextseiten nicht alle gleichzeitig übertragen wer-

den können, kann es einige Sekunden dauern, bis Ihr Gerät
die Seite gefunden hat und auf Ihrem Fernsehbildschirm
anzeigt. Für alle Videotextbetreiber stellt die Seite 100 das
Inhaltsverzeichnis dar.

> Benutzen Sie die

Pfeiltasten auf/ab (CH+/CH-), um

eine Seite vor- bzw. zurückzublättern.

TXT schalten Sie den

Zahlentastatur die gewünschte



(Bild 11-10)

(Bild 11-12-1)

(Bild 11-12-2)

> Mit den Pfeiltasten links/rechts (VOL+/VOL-) können

Sie in Intervallen von 100 Seiten durch den Videotext
navigieren.

> Durch drücken der

Taste EXIT gelangen Sie wieder in

den Normalbetrieb zurück.

11.11. Untertitel

Einige Programmanbieter senden Untertitel aus. Um die
Funktion der Untertitel-Einblendung einzuschalten, gehen Sie
wie folgt vor:

> Drücken Sie die

SUBTL Taste. Sofern gesendet,

erscheint nun eine Liste mit den zur Verfügung stehen­den Untertitel-Sprachen.

> Markieren Sie nun mit den

Pfeiltasten auf/ab die

gewünschte Untertitel-Sprache.

> Bestätigen Sie mit

OK. Nun werden die Untertitel ange-

zeigt.

Beachten Sie, dass diese Funktion nur vorhanden ist, wenn
tatsächlich Untertitel gesendet werden und dass diese
Einstellung nach dem Umschaltvorgang nicht erhalten bleibt.

11.12. Aufnahme über externe Festplatte

Sie haben bei dem TelSky S 210 Receiver die Möglichkeit,
alle verfügbaren TV- und Radiosendungen auf einer externen
Festplatte aufzuzeichnen.

Bitte beachten Sie das diese Funktion nur zur Verfügung
steht wenn an dem Gerät eine externe Festplatte mit
eigener Spannungsversorgung bzw. eigenem Netzteil
angeschlossen ist.

PVR Verzeichnis wählen:

> Wählen Sie falls Sie die externe Festplatte neu an das
Geräte angschlossen haben zunächst im Menüpunkt USB
das PVR Verzeichnis aus.

> Rufen Sie zunächst mit der Menütaste das Hauptmenü auf.
> Wählen Sie mit den Pfeiltasten rechts/links den Menüpunkt

USB an.
Wählen Sie anschließend die Einblendung „PVR Verzeichnis

wählen“ und bestätigen Sie die Eingabe mir der OK Taste.
Wählen Sie anschließend das Verzeichnis aus auf der die

Aufnahme gespeichert werden soll und drücken Sie die OK
Taste. Drücken Sie anschließend mehrmals die EXIT Taste
um das Menü zu verlassen.

Aufnahme starten:

Zur Steuerung der Aufnahme und Wiedergabefunktionen
dienen die unteren drei Tastenreihen der Fernbedienung.



> Schalten Sie den Receiver auf das von Ihnen gewünschte

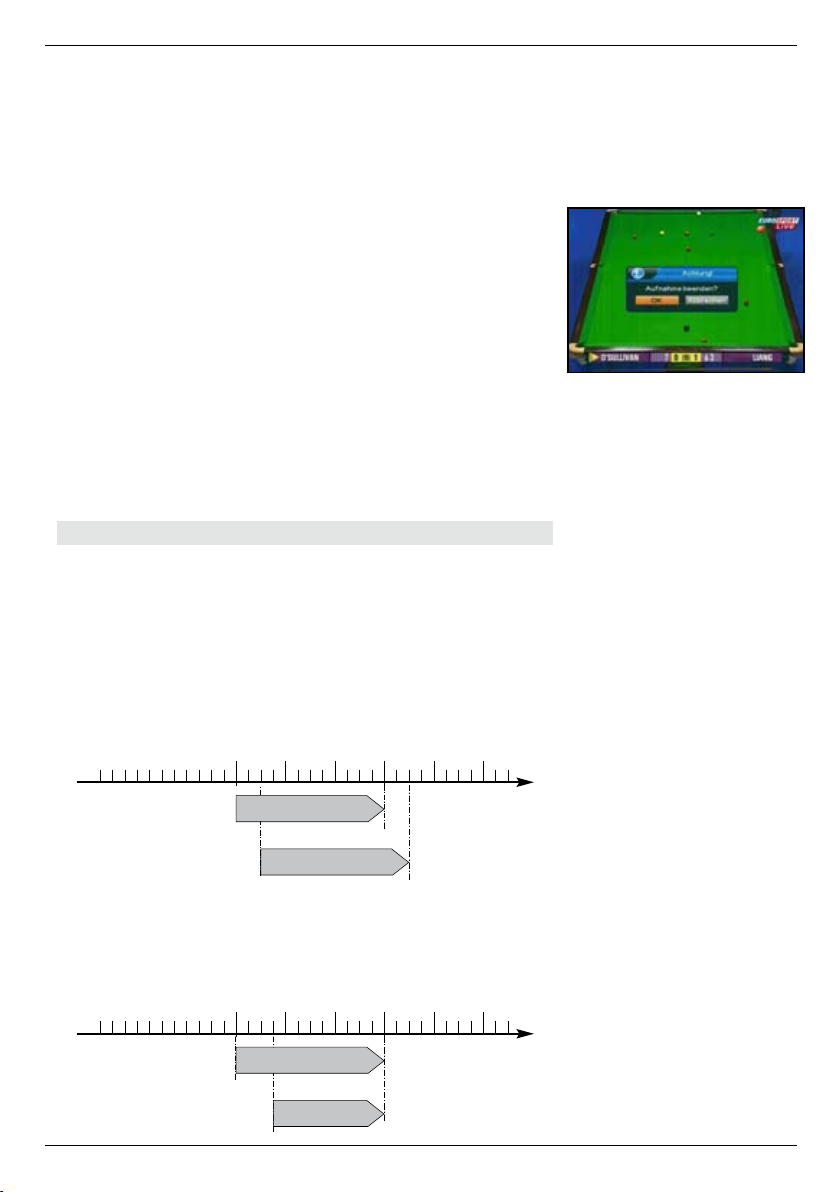

Beispiel: Zeitversetzte Wiedergabe

Sie haben den Start des Formel 1-Rennens verpaßt. Kein Problem!
Der Receiver zeigt Ihnen das Rennen zum zeitversetzten Termin, während er noch weiter aufzeichnet.

Zeit

Aufnahme

Wiedergabe

14:00 15:00 16:00 17:00 18:00 19:00

Start / Formel 1 / Stop

Start / Formel 1 / Stop

Beispiel: Überspringen von Werbeblöcken

Sie möchten eine Sendung ohne lästige Werbeunterbrechungen sehen ?
Mit dem Receiver können Sie die aufgenommenen Werbeblöcke ganz einfach überspringen.

Zeit

Aufnahme

Wiedergabe

14:00 15:00 16:00 17:00 18:00 19:00

Sen­dung

Sendung

Programm.
> Drücken Sie anschließend die Aufnahmetaste auf der

Fernbedienung.(siehe Abb. USB-Bedienfeld)
(Bestätigen Sie falls eine weitere Einblendung erfolgt diese

mit „Ja“ und drücken Sie anschließend die Taste OK um die
Aufnahme zu starten.)

Das Gerät zeichnet nun das eingestellte Programm auf.
Eine laufende Aufnahme wird durch einen roten Punkt rechts

oben in dem Bild Ihres Fernsehgerätes signalisiert.
Während einer Aufnahme wird im Display am Gerät REC

angezeigt.
Durch Drücken der Info Taste während der Aufzeichnung

werden Ihnen Infos zur Laufzeit, Programm und freier
Festplattenkapazität angezeigt.

> Um die Aufnahme anzuhalten drücken Sie die Stop Taste
im USB-Bedienfeld auf Ihrer Fernbedienung.

> Wählen Sie anschließend die Einblendung „Ok“ und bestä
tigen Sie die Eingabe mit der OK Taste.

11.12.1. Timeshift

Der S 210 verfügt im USB-Aufnahmemodus über eine soge­nannte Timeshift-Funktion. Bei dieser Funktion wird die
Möglichkeit ausgenutzt, dass Wiedergabe und Aufnahme
gleichzeitig erfolgen können. Dadurch ist zeitversetztes
Fernsehen möglich. So können Sie sich den Beginn der

(Bild 11-12-3)

5

(Bild 11-12-4)

(Bild 11-12-5)

(Bild 11-12-6)

(Bild 11-13)

Aufzeichnung bereits ansehen und dabei schon aufgezeich­nete Passagen (z.B. Werbeblöcke) überspringen (nutzen Sie
hierzu die Tasten des USB Bedienfeldes). Gleichzeitig wird
das Live-Signal der Sendung weiter aufgezeichnet.

> Um während einer Sendung die Timeshift-Funktion

zu aktivieren, betätigen Sie die Timeshift-Taste auf
Ihrer Fernbedienung, es erscheint die Einblendung
„Timeshift“ (siehe Abbildung 11-12-4)

> Möchten Sie während der Aufnahme zurückspu

­len, oder die Wiedergabe pausieren, steuern Sie
diese Funktionen über das USB Bedienfeld der
Fernbedienung. In der unteren rechten Bildecke wird
angezeigt, welche Aktion Sie gerade im Timeshiftmodus
ausführen (Pause, Wiedergabe usw.) (siehe Abbildung
11-12-5)

> Durch drücken der Info-Taste Ihrer Fernbedienung im
Timeshiftmodus, können Sie das Timeshiftmenü als
Bildschirmeinblendung aufrufen. Hier sehen Sie, welche
Aktion gerade durchgeführt wird. (siehe Abbildung 11­ 12-6)

Bitte BEACHTEN SIE: per Timeshift kann maximal bis

zum Beginn der Aufnahme zurück- bzw. bis zum
„Jetzt-Zeitpunkt“ vorgespult werden.

11.13. EPI

Mit Hilfe der EPI-Funktion (Electronic Programme
Information) ist es möglich, Programmangebote und Inhalte

diverser Programme auf dem Fernsehbildschirm darzustellen.
Somit können Sie sich sehr schnell einen Überblick über die
Sendungen und deren Inhalte verschaffen.

> Schalten Sie den Receiver und Ihr Fernsehgerät ein.
> Drücken Sie die Taste

Receivers

Es erscheint nun die elektronische Programmzeitschrift

> Markieren Sie mit den Pfeiltasten auf/ab das Programm,

von dem Sie EPI-Informationen sehen möchten nud
drücken Sie OK.

> Wechseln Sie mit Hilfe der Pfeiltasten links/rechts in das

Informationsfenster des EPI auf der rechten Seite. Dort
können Sie mit den Pfeiltasten auf/ab die Sendungen
der nächsten 48 Stunden ansehen.

> Wenn Sie detaillierte Informationen zu den einzelnen

Sendungen anschauen möchten, wechseln Sie in das
rechte EPI Fenster und markieren Sie mit den

EPI auf der Fernbedienung des

6

Pfeiltasten auf/ab die entsprechende Sendung. Durch
Drücken der OK Taste öffnet sich ein weiteres Fenster mit
Zusatzinformationen.

> Durch wiederholtes Drücken der

Taste EXIT gelangen

Sie wieder in den Normalbetrieb zurück.

11.13.1. EPI Tagesvorschau

Die elektronische Programmzeitschrift unterstützt eine 7
Tage-Vorschaufunktion. Um die Vorschaufunktion zu aktivie­ren, gehen Sie wie folgt vor:

> Drücken Sie die Taste

EPI auf der Fernbedienung des

Receivers

> Drücken Sie im EPI-Modus die gelbe Funktionstaste

‚Datum wählen“. Nun können Sie durch drücken der
VOL+ Taste die Programmvorschau für die nächsten 7
Tage anwählen

> Navigieren Sie in der Tagesvorschau wie in der

herkömmlichen EPI Anzeige um zwischen den
Programmvorschauen unterschiedlicher Sender zu
wechseln oder Detailinformationen aufzurufen

> Durch Drücken der Taste

EXIT gelangen Sie wieder in

den Normalbetrieb zurück.

11.13.2. EPI Timer

Über die EPI Funktion kann auch die Timerprogrammierung
vorgenommen werden (näheres zur Timerfunktion Ihres
Receivers finden Sie in Abschnitt 6.4.). Um einen Timer zu
aktivieren, gehen Sie wie folgt vor:

> Drücken Sie die Taste

Receivers

> Wechseln Sie mit Hilfe der

das rechte Informationsfenster des EPI.

> Markieren Sie mit den Pfeiltasten auf/ab eine Sendung
> Drücken Sie nun die

stellen“, es öffnet sich das Timermenü. Hier können
Sie nun mit Hilfe der Pfeiltasten links/rechts und
dem Ziffernfeld der Fernbedienung ggf. Startzeit und
Stoppzeit des Timers ändern. Die vorgegebenen Start­und Stopzeiten markieren Beginn und Ende der gewähl­ten Sendung laut Daten des Programmanbieters.

> Haben Sie eine Start- und Stoppzeit eingestellt, drücken

Sie die gelbe Funktionstaste um die Einstellungen zu
speichern oder die blaue Funktionstaste um den einge­stellten Timer zu verwerfen.

> Durch drücken der

den EPI Modus zurück, durch wiederholtes Drücken der

Taste EXIT wechseln Sie in den Normalbetrieb.

EPI auf der Fernbedienung des

Pfeiltasten links/rechts in

rote Funktionstaste „Timer ein-

Taste EXIT gelangen Sie wieder in

(Bild 11-13-1)

(Bild 11-13-2)

7

(Bild 11-13-3)

11.13.3. Timeraufnahme über externe Festplatte

Sollten Sie zur Sendezeit einer gewünschten Sendung einmal
nicht zu Hause sein haben Sie die Möglichkeit die Sendung
über eine Timerfunktion auf eine externe Festplatte aufzu­zeichnen.

Bitte beachten Sie das diese Funktion nur zur Verfügung
steht wenn an dem Gerät eine externe Festplatte mit eige­ner Spannungsversorgung bzw. eigenem Netzteil ange­schlossen ist.

Gehen Sie zur Programmierung des Timers wie folgt vor:
> Rufen Sie über die Menü-Taste das Hauptmenü auf.
> Wählen Sie mit den Pfeiltasten rechts/links die

Einblendung „Benutzerinstallation“ an.
> Markieren Sie mit den Pfeiltasten auf/ab die Einblendung

Timer einstellen und bestätigen Sie die Eingabe mit der OK
Taste.

> Wählen Sie nun in der ersten Einblendung eine gewünsch­ te Timer Nummer aus.(Sie haben die Möglichkeit bis zu
8 Timerereigenisse zu programmieren. Achten Sie bei der
Programmierung darauf, dass sich die einzelnen Timer nicht
überschneiden.)

> Stellen Sie anschließend in der untersten Einblendung
die Einstellung „Aufnahmeeinstellungen“ mit den
Pfeiltasten rechts/links auf „ON“.

> Nehmen Sie nun, wie in Kapitel 6.4. beschrieben die
Timerprogrammierung vor, bestätigen Sie abschließend mit
der OK Taste. Durch mehrmaliges Drücken der Taste EXIT
gelangen Sie zurück in den Normalbetrieb

(Bild 12-1)

12. Funktionstasten

Durch die farbigen Funktionstasten auf der Fernbedienung
lassen sich in den beiden Betriebsmodi TV und Radio
unterschiedliche Funktionen bedienen, zusätzlich sind die
Farbigenfunktionstasten im USB PVR Modus mit unterschied­lichen Funktionen belegt.

12.1. Rot

Durch Drücken der roten Funktionstaste rufen Sie
die erweiterte Programmliste auf. Hier können Sie die
Programmpositionen einsehen und mit Hilfe der Pfeiltasten
auf/ab/links/rechts durch das Programmangebot blättern.
Hier stehen weitere Optionen der Programmsortierung zur
Verfügung:

> Drücken Sie in der erweiterten Programmliste die

Funktionstaste. Nun können Sie sich die Programme
nach Satellit sortiert anzeigen lassen.

8

rote

> Durch Drücken der grünen Funktionstaste können Sie

sich in der erweiterten Programmliste die Programme
nach alphabetischer Sortierung anzeigen lassen.

> Drücken Sie die gelbe Funktionstaste in der erwei

­terten Programmliste, um sich die Programme eines
Satellitentransponders anzeigen zu lassen.

> Durch Drücken der

Taste EXIT verlassen Sie die

erweiterte Programmliste und kehren zum TV- bzw.
Radiomodus zurück.

12.2. Grün

Die grüne Funktionstaste aktiviert die Zoomfunktion im TV
Modus.

> Drücken Sie im Fernsehmodus die grüne

Funktionstaste. Auf dem Bildschirm erscheint ein
Lupensymbol, der Zoom ist aktiviert.

> Steuern Sie mit Hilfe der

Pfeiltasten auf/ab/links/

rechts die Lupe auf den Bereich des Bildschirms, der

vergrößert bzw. verkleinert dargestellt werden soll.

> Durch mehrmaliges drücken der

OK Taste wählen Sie

die entsprechende Vergrößerung bzw. Verkleinerung

> Verlassen Sie die Zoomfunktion durch drücken der

Taste EXIT.

12.3. Gelb

Durch Drücken der gelben Funktionstaste lässt sich im
Fernsehmodus das Standbild einschalten.

> Drücken Sie im Fernsehmodus die gelbe

Funktionstaste. Das Bild des eingeschalteten
Programms wird ‚eingefroren“, der Ton wird ausgeschal­tet.

> Kehren Sie zur Wiedergabe des laufenden Programms

zurück, indem Sie die Taste EXIT drücken.

(Bild 12-2)

(Bild 12-3)

12.4. Blau

Durch Drücken der blauen Funktionstaste schalten Sie zwi­schen den Betriebsmodi TV und Radio um.

9

(Bild 12-4)

13. Technische Daten

DBS-Tuner:

Eingangsfrequenzbereich 950 .... 2150 MHz

Eingangspegelbereich - 65 dBm ... - 25 dBm
DBS-Tuner Eingang F - Buchse
Ein-/Ausgangsimpedanz 75 Ohm
Ausgang für 1. ZF 950 ... 2150 MHz (loop through)
Demodulation QPSK
Symbolrate 2 ... 45 Mbaud/s, SCPC/ MCPC
Viterbiraten 1/2, 2/3, 3/4, 5/6, 7/8

Demultiplexing: gemäß ISO 13818-1

Videodekodierung:

Videokompression MPEG-2, Bis zu MP@ML (main

profile @ main level)
Videostandard PAL / NTSC
Aktive Bildfläche 720 Pixel x 576 Zeilen (Pal), 720

Pixel x 480 Pixel (NTSC)
576p (über HDMI Ausgang)
Bildformat 16:9, 4:3 LB, 4:3 PS

Audiodekodierung:

Audiokompression MPEG-1 & MPEG-2 Layer I und II
Audio Mode Dual (main/sub), Stereo
Abtastfrequenzen 32 kHz, 44.1 kHz, 48 kHz

TV-SCART:
Ausgang:

FBAS oder CVBS

LNB Stromversorgung:

LNB Strom 350 mA max.; kurzschlußfest
LNB Spannung vertikal 14V
LNB Spannung horizontal 19V
22 kHz-Modulation: 22 kHz +/- 4KHz Amplitude 0,6 V

+/- 0,2 V

Programm-Anzahl:
Gesamtliste TV/Radio: Insgesamt 4000 Programme
DiSEqC: DiSEqC 1.0 und DiSEqC 1.2
Timer:

Ereignisse: maximal 8 Ereignisse

Stromversorgung:
Leistungsaufnahme: Max. 9W im Betrieb;

ca. 5 Watt im Stand-By
Eingangsspannung: ~200 V-240 V / 50 Hz

Wechselspannung
Abmessungen (BxHxT): 250 mm x 43 mm x 190 mm

0

14. Fehlersuchhilfen

Fehler Mögliche Ursache Abhilfe

Kein Bild, kein Ton,
Display/LED leuchtet nicht

Keine Netzspannung Netzkabel und Stecker prüfen

Kein Empfang bei Programmen, die
vorher in Ordnung waren

Antenne läßt sich nicht drehen Motor nicht DiSEqC 1. tauglich Geeigneten Motor verwenden

Div. Programme werden in der Pro­grammliste nicht angezeigt

Ton OK, kein TV- Bild Radiobetrieb eingeschaltet Auf TV Betrieb umstellen

Programme wie Pro 7, Sat 1, Kabel
1, DSF und HOT sind ztw. gestört

Gerät läßt sich nicht bedienen Defekter Datenstrom-->Gerät

USB Funktionen lassen sich nicht
bedienen

Im Bild entstehen zeitweise vierek
kige Klötzchen. Zeitweise schaltet
das Gerät auf Standbild, kein Ton.
Bildschirm zeitweise schwarz mit der
Einblendung “kein Signal”.

Antenne verstellt oder defekt Antenne überprüfen

Programm wird auf einem anderen
Transponder übertragen

Programm wird nicht mehr über­tragen

Falsche Programmliste angewählt Andere Programmliste anwählen

Störungen durch “DECT-Telefone”
(Funktelefone)

blockiert

USB Speichermedium nicht ange­schlossen

-

Starker Regen oder Schnee Spiegel von Schnee befreien

Antenne falsch ausgerichtet Antenne neu ausrichten

Spiegel ist am Empfangsort zu klein Antenne neu ausrichten

Suchlauf vornehmen (siehe Punkt

8.)

keine

(siehe Punkt 7...1)

Abstand zwischen Empfangsstation
und Receiver vergrößern

Netzstecker für ca. 5 Sekunden
ziehen, anschließend Gerät wieder
einschalten

USB Speichermedium neu anschlie­ßen, ggf. Stromverbindung prüfen

Kein Bild, kein Ton,
Display/LED leuchtet

Ein Hindernis steht zwischen Spiegel
und Satellit (z.B. ein Baum)

Kurzschluß in der LNB Zuleitung Gerät ausschalten, Kurzschluß

Defekte oder fehlende Kabelverbin­dung

Defektes LNB LNB austauschen

Falsche Außeneinheit am Receiver
eingestellt

Antenne falsch ausgerichtet Antenne neu ausrichten

Spiegel mit “freier Sicht” montierten

beseitigen, Gerät wieder in Betrieb
nehmen

Alle Kabelverbindungen prüfen

Einstellung korrigieren (siehe Punkt

6.)

1

Für den täglichen Gebrauch

Ein- und Ausschalten

>Schalten Sie den Receiver durch Drücken der Taste
Ein/Standby auf der Fernbedienung oder am Gerät
ein.

> Durch nochmaliges Drücken dieser Taste schalten

Sie das Gerät wieder aus.

Programmwahl
Mit Hilfe der Programm auf/ab-Tasten

>Schalten Sie die Programme mit Hilfe der
Programmtasten auf/ab auf der Fernbedienung oder
am Gerät jeweils um einen Programmplatz auf oder
ab.

Mit Hilfe der Zehnertastatur
>Geben Sie mit Hilfe der Zehnertastatur die gewünsch

te Programmnummer ein.
Zum Beispiel

1 für Programmplatz 1
1, dann 4 für Programmplatz 14
2, dann 3, dann 4 für Programmplatz 234

Bei der Eingabe von mehrstelligen Programmnummern haben
Sie jeweils nach dem Drücken einer Taste ca. 3 Sekunden
Zeit, um die Eingabe zu vervollständigen.

Wollen Sie nur eine einstellige beziehungsweise zweistellige
Zahl eingeben, so können Sie den Umschaltvorgang durch
zusätzliches Drücken der OK Taste beschleunigen.

Mit Hilfe der Programmliste:

> Drücken Sie die Taste OK.
> Nun können Sie mit den

te Programm markieren.

> Durch Drücken der Taste OK wird das markierte
Programm eingestellt.

> Mit den Pfeiltasten auf/ab bewegen Sie den Marker jeweils
um eine Zeile in der Liste.

> Mit den Tasten Blättern auf/ab wird die Liste komplett
umgeblättert.

Lautstärkeregelung

> Regeln Sie die Lautstärke Ihres Receivers mit Hilfe
der Taste Lautstärke + lauter und mit Hilfe der Taste
Lautstärke - leiser.

>Durch Drücken der Taste Ton ein/aus wird der Ton aus­ bzw. eingeschaltet

Pfeiltasten auf/ab das gewünsch-






